1 Geotermikus energiahasznosítás Szentlőrincen Előadó: Debre István

2 Előzmények júniusában együttműködési megállapodást kötött a PannErgy Nyrt. Szentlőrinc Város Önkormányzatával, a város térségében található geotermikus potenciál felkutatására és hasznosítására (Geológiai kutatás) novemberében megalakult a Szentlőrinci Geotermia Zrt júniusában 15 évre szóló hosszútávú hőszállításiszerződést kötött a Szentlőrinci Geotermia Zrt. és a Szentlőrinci Közüzemi Kft.

valamint értelmezésük Környékbeli, meglévő kutak

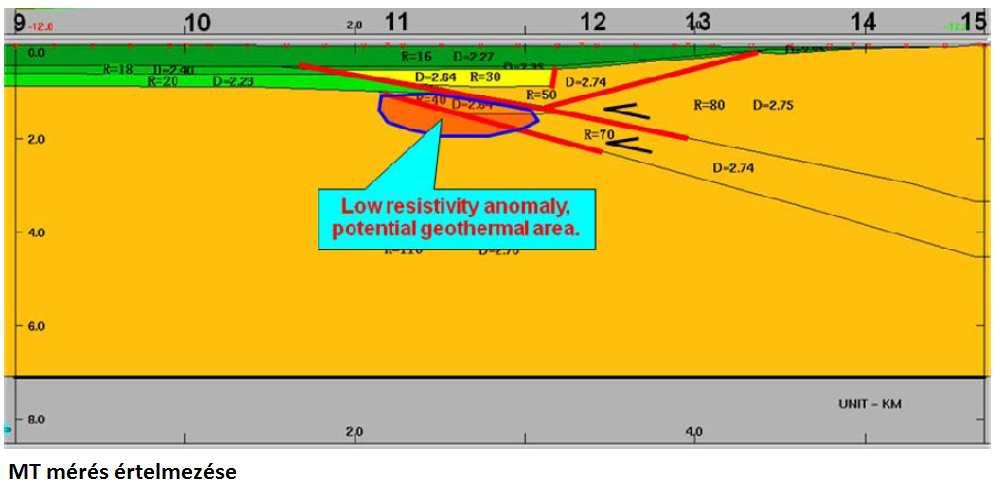

3 Geológiai adatgyűjtés Szeizmikus szelvények értelmezése Magnetotellurikusés gravitációs mérések, valamint értelmezésük Környékbeli, meglévő kutak adatainak felhasználása Fúrási helyszínek kijelölése a város térségében

4 Termelő kút SZTL-PE-01 Kút létesítése: 2009 Kút talpmélysége: 1820m Talphőmérséklet: 94 C Vízhőmérséklet a kútfejen: 87 C Maximális vízhozam:1600l/perc

5 Visszasajtoló kút SZTL-PE-02 Létesítés 2010-ben Kút talpmélysége: 1655m Talphőmérséklet: 88 C Vízhőmérséklet a kútfejen: 77 C Maximális vízhozam: 2800l/perc Visszasajtolási teszt: 2400l/perc 1,7bar-ral

6 Felszíni létesítmények 3200m hosszú DN200/Ø315 acél előszigetelt távvezeték Gépészet és távvezeték létesítés 2010-ben Próbaüzem 2010 decemberében, éles üzem től

7 Geotermikus rendszer A termelő kútból frekvenciavezérlésű kútszivattyúval gáztalanításután geotermikus víz szállítása távhővezetéken a Hőközpontba, változó tömegáram Hőenergia átadása a Fűtőműnek a hőcserélőkön keresztül Víz szállítása a hőcserélőktől a visszasajtoló kútig, ahol a termálvíz visszasajtolásra kerül

8 Termelő kút és kútház

9 Visszasajtoló kút és kútház

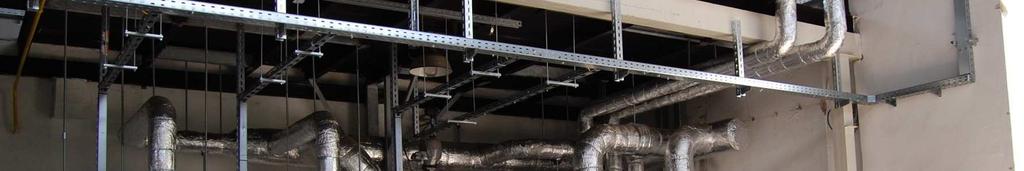

10 Fűtőmű

működtetésű A geotermikus rendszer riasztás esetén helyi és távoli

11 Irányítási rendszer A rendszer központi vezérlése a Fűtőműben van, ez vezérli az összes alkotóelemet A vezérlőrendszer automatikus működtetésű A geotermikus rendszer riasztás esetén helyi és távoli értesítést is ad Az irányítási, vezérlési és felügyeleti rendszer távolról is elérhető

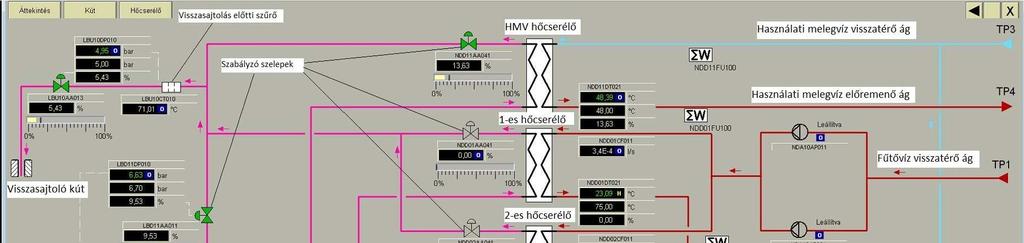

12 A geotermikus rendszer működés közben

13 Tartalék rendszer Geotermikus rendszer biztonsági tartalékja Meglévő gázkazánok keverőfejeinek átalakítása 5db 5m³-es PB gáztartály és elpárologtató telepítése

Hőpiac 600 lakás fűtés és HMV szolgáltatás 24 000 GJ/év hőfelhasználás, geotermikus energiából

14 Hőpiac 600 lakás fűtés és HMV szolgáltatás GJ/év hőfelhasználás, geotermikus energiából Jelenleg tervezési fázisban van kb. 7000GJ-os piac bővítése Másodlagos hőértékesítés(üvegházak, haltenyészet)

15 Üzemeltetés A rendszer automata üzemű 24 órás ügyeletben vannak helyi üzemeltetők Hiba esetén a rendszer SMS üzenetet küld az üzemeltetőknek Fűtési szezonon kívül, évi egyszeri ellenőrzés és karbantartás A folyamatos hőszolgáltatás érdekében tartalék alkatrészek állnak rendelkezésre a helyszínen A víz összetételének rendszeres ellenőrzése gáz-víz arány, hőmérséklet, vízösszetétel, ph és korrózió mérés

16 Vízkezelés Szűrő a hőközpontban és a visszasajtoló kútnál Gázleválasztás Jelentős mennyiségű metán nincs a vízben A termálvíz lágy (1,6-1,7 nk ) Sótartalom magas, nyomástartás

17 K+F, optimalizálás Vízösszetétel rendszeres ellenőrzése Gáz-víz viszony elemzése Hőmérséklet és nyomásértékek összegzése, kiértékelése Folyamatos monitoring, információk gyűjtése Paraméterek regisztrálása és kielemzése Fentiek miatt állandó K+F tevékenység és optimalizálás igényelt, hiszen változó paraméterek között kell üzemeltetni a rendszert

18 Fenntarthatóság

19 A beruházás hatásai tonna/év CO 2 kibocsátás megtakarítás a gázalapú fűtéshez képest, tisztább levegő Szentlőrincen Fenntartható, kiszámítható, megújuló energiaforrás hasznosítása A fogyasztók számára olcsóbb, helyben rendelkezésre álló zöld energia Helyi adóbevételek növekedése
