1 2017. évi kiadás Programkiegészítő a G15 nagykatalógushoz Továbbgondoljuk a mobilitást. Innovációk. Optimalizációk. Újdonságok.

2 ÜDVÖZÖLJÜK A JÖVŐBEN. Az újdonságok mozgatják a világot. A évi Blickle innovációk. A legjobb kerék, a legjobb görgő minden alkalmazáshoz ahhoz, hogy ennek az igénynek megfeleljünk, kutatási és fejlesztési részlegünk folyamatosan dolgozik. Az új termékekről, anyagokról vagy technikai megoldásokról a jövőben ez az újdonságokról szóló Blickle-brosúra ad tájékoztatást. Cégünk olyan innovatív vállalkozásként ismert, amelynek kínálati skálája több mint terméket tartalmaz. Az állandó optimalizáció és új fejlesztések cégstratégiánk szerves részét képezik. Mindegy, hogy emelőgörgőkre vonatkozó innovatív technikáról, vagy egy új elektromosan vezető elasztikus tömörgumi-keverékről van szó; mi teljes körű információkat nyújtunk Önnek cégünk újdonságairól. A Blickle újdonságokat tartalmazó brosúrája az aktuális teljes katalógus kiegészítőjeként szolgál, és a már megszokott módon áll az Ön rendelkezésére. Az újdonságokat természetesen beépítettük az interneten található termékkeresőbe is. Kívánjuk, hogy kiadványunk olvasása sok információval, számos aha-élménnyel szolgáljon és ezúton szeretnénk üdvözölni Önt a mobilitás jövőjében. 2

3 Tartalom Blickle 4 9 Alapfogalmak és fogalommagyarázat / Jelmagyarázat 10 HR sorozat... Emelőgörgők integrált rögzítőlábbal TB/...-TM sorozat Forgó- és fixvillás görgők dob- és biztonsági fékkel (deadman's brake) ALEV...-SG-AS sorozat Antisztatikus kerekek és görgők ALB sorozat Kerekek és görgő csökkentett gördülési és fordulási ellenállással POES/ALES sorozat Blickle SoftMotion: lágygumi futófelületű kerekek és görgők POEV sorozat Az Allrounder-sorozat elasztikus tömörgumi abronccsal POBS sorozat Blickle sorozat az élelmiszeripar és higiéniás alkalmazások számára Blickle MOVE Műanyag ikergörgők a Blickle kínálatában

4 BLICKLE. VÁLLALKOZÁSUNK A MOZGATÁS. Blickle. Az Ön partnere, ha mozgatásról van szó. Think mobility. KARLSRUHE PFORZHEIM STUTTGART Évtizedeken keresztül a vezető kerék- és görgőgyártók között maradni csak megbízhatósággal és innovációs szellemmel lehet. A Blickle cég 1953 óta készít kiváló minőségű kerekeket és görgőket, lefedve szinte a teljes világpiacot, figyelembe véve a mennyiséget, sokrétűséget és minőséget. COLMAR STRASBOURG OBERNDORF NAGOLD TÜBINGEN REUTLINGEN ROSENFELD BALINGEN ROTTWEIL FLUGHAFEN STUTTGART Küldetésünk egyszerű: minden felhasználási célra a legjobb kereket, a legjobb görgőt kifejleszteni. Nap mint nap újra feltaláljuk a kereket jó ötletekkel, innovációs szellemmel, magas szintű anyagés gyártástechnológiai ismeretekkel, sokéves tapasztalattal és motivált, elkötelezett munkatársakkal. HERRLISHEIM FREIBURG BASEL ZÜRICH SINGEN A cég székhelye a sváb Rosenfeld városában található, mely elkötelezettséget jelent Németország és ezzel együtt a minőség iránt, melynek alapját a magas fokú automatizálással rendelkező legmodernebb gyártástechnológia biztosítja. A Blickle név világszerte a kiváló minőséget, a tartósságot és a karbantartásmentes Made in Germany kerekeket és görgőket jelenti. 4

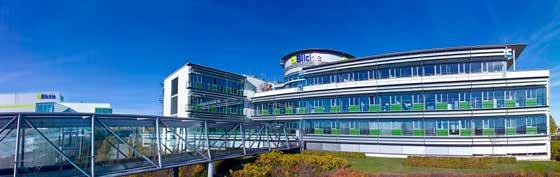

5 A cég központja a sváb Rosenfeldben található A nemzetközi szinten működő Blickle cég több mint 850 alkalmazottat foglalkoztat, közülük 600-at székhelyünkön Rosenfeldben. A cég rosenfeldi gyára mellett Európában, Észak-Amerikában és Ázsiában 16 saját leányvállalattal és számos nagy raktárkészlettel bíró kizárólagos képviselettel rendelkezik a föld több mint 120 országában. A környezetvédelem iránti elkötelezettségünk bizonyítékaként 2012-ben megkaptuk az ISO minősítést. A Blickle cég az előrelátó és környezettudatos vállalkozások közötti helyét e szabvány teljesítésével újra megerősítette. 5

6 KUTATÁS. FEJLESZTÉS. MEGOLDÁSOK: ÍGY DOLGOZUNK MI. Az ügyfél kívánsága számunkra a kihívás. We innovate mobility. Csak az marad eredményes, aki folyamatosan jobbá akar válni. Mi a Blickle-nél a legnagyobb hangsúlyt az újításokra fektetjük, és közben nem feledkezünk meg arról, ami már jól bevált. Innováció, kutatás, fejlesztés: ezek tervezőink mindennapi feladatai, vagyis hogy hogyan lehet az ügyfelek részére optimális megoldást nyújtani, hogyan lehet a kerekeket és görgőket az adott feladathoz a legmegfelelőbben hozzáigazítani. Célunk: a legjobb kerék és a legjobb görgő valamennyi igény számára. 6

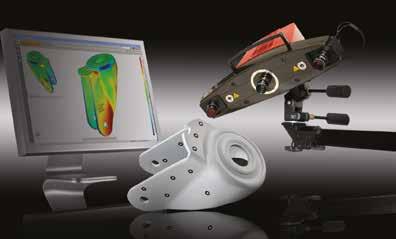

7 Termékoptimalizálás FEM segítséggel Tervezőink szakmája és szakmai hivatása a létező termékek továbbfejlesztése, variálása és optimalizálása, vagyis a kerék újrafeltalálása nap mint nap. A legmodernebb technika, mint például a lineáris és nemlineáris FEM- (véges elemeken alapuló) elemzési modellezés és az együttműködés neves intézményekkel, új ötleteket adnak mérnökeinknek. Átgondolt és gyors mert csak a konstrukció, a saját szerszámkészítés és a CAD-szolgáltatás egy rendszerben való összehangolása tudja az innovációs terveket gyorsan és problémamentesen megvalósítani. Nem csak a konkrét műszaki probléma megoldása a napi feladatunk a fejlesztés során, hanem az alapkutatás is a munkánk része. A legjobb példa az új fejlesztésű Besthane futófelület, melyet a saját laboratóriumunkban fejlesztettünk ki. Ideális a legmostohább körülmények közötti felhasználás esetén is, a legnagyobb terhelés és nagy sebesség mellett. Elsőminta vizsgálat 7

8 MINŐSÉG. ELSŐSÉGÜNK BIZTOSÍTÉKA. Sikerünk alapja: a minőség. Az ügyfélbizalom mutatja hitelességünket. Minőséggel és megbízhatósággal dolgoztunk meg ezért a bizalomért. A saját gyártásnak és a Made in Germany melletti elkötelezettségnek köszönhetően miénk a teljes ellenőrzés - már a kezdetektől fogva. A legmodernebb automatizált gyártóberendezések magas folyamatbiztonságot garantálnak. Az az elkötelezettségünk, hogy minden nap jobbá váljunk, segít abban, hogy tanulni tudjunk hibáinkból. Nem véletlenül lettünk már 1994-ben az első olyan német kerék- és görgőgyártó cég, amely az ISO 9001 minősítéssel rendelkezett évben a minőségirányítási rendszer kiegészült a környezetvédelmi és biztonsági (ISO 14001), majd 2014-ben az energiairányítási (ISO 50001) területtel. A vizsgálati- és tesztlaborunkban számos tesztlehetőség áll mérnökeink rendelkezésére, többek között különböző, max. 5,5 tonna terhelhetőségű forgótárcsás vizsgálópad, anyagvizsgáló gépek, valamint klíma- és hőszekrények. A legmodernebb mérőeszközök végzik a DIN EN szabványok szerinti kerék- és görgőteszteket, valamint a kerekek tönkretételéig tartó teszteket. A nyersanyagtól a késztermékig: az ellenőrzés magától értetődő. A teljesen automatizált gyártósorainknál számos integrált vizsgálati és ellenőrző állomás biztosítja a megszokott, magas Blickle-minőséget. A kereskedelmi forgalomba kerülés előtt minden termék egy végső ellenőrzésen esik át. 3D-s digitalizálás csúcstechnológiás kamerával Intenzív tesztek garantálják a bevált, magas fokú Blickle-minőséget. 8

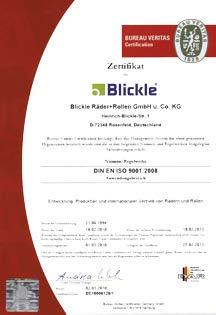

9 Certificate awarded to Blickle Räder+Rollen GmbH u. Co. KG Heinrich-Blickle-Str. 1 D Rosenfeld, Germany Bureau Veritas Certification certifies that the Management System of the above organisation has been assessed and found to be in accordance with the requirements of the standards detailed below. Standard DIN EN ISO 9001:2008 Scope of supply Kerekek és görgők fejlesztése, gyártása és nemzetközi kereskedelme Original approval date: E TANÚSÍTOTT ENERGIAIRÁNYÍTÁSI RENDSZER TANÚSÍTOTT KÖRNYEZETIRÁNYÍTÁSI RENDSZER Subject to the continual satisfactory operation of the organisation s Management System, this certificate is valid from: Date of certification: Valid until: To check this certificate validity you may contact Bureau Veritas Certification. Further clarifications regarding the scope of this certificate and the applicability of the Management Systems requirements may be obtained by consulting the organisation. Local Techincal Manager Date Certificate number: DE Bureau Veritas Certification Germany GmbH Veritaskai 1 D Hamburg 9

10 KEREKEK ÉS GÖRGŐK SZAKMAI TANÁCSADÓ. Alapfogalmak és meghatározások. Kerék Forgóvillás görgő Fixvillás görgő Futógyűrű/abroncs Jelölések: 1 = Futófelület/Abroncs 2 = Kerékfelni/Felni 3 = Kerékagy 4 = Kerékcsapágyazás Méret: D = Kerékátmérő d = Tengelyfurat-átmérő T1 = Agyfurathossz T2 = Kerékszélesség Jelölések: 1-3 = Forgóvilla 1 = Talplemez 2 = Forgókoszorú (Forgócsapágy) 3 = Forgóvilla 4 = Kerék 5 = Keréktengely Méret: H = Beépítési F = Kinyúlás A,B = Talpméret a,b = Furattávolságok d = Furatátmérő Jelölések: 1 = Fixvilla 2 = Kerék 3 = Keréktengely Méret: H = Beépítési A,B = Talpméret a,b = Furattávolságok d = Furatátmérő Jelölések: 1 = Futófelület/Abroncs 2 = Acélgyűrű Méret: D = Külső átmérő d = Belső átmérő T2 = Szélesség A kerekek a következő alkotóelemekből állnak: futófelület/abroncs, kerékfelni és csapágyazás. A kerekek kialakításuktól függően különböző teherbírással, gördülési ellenállással és futási minőséggel rendelkeznek. A termékoldalakon ábrázolt kerekek keresztmetszetei mindig csak egy példát mutatnak be az adott sorozatból, azaz sorozaton belül előfordulhatnak műszaki okokból adódó szerkezeti eltérések. A forgóvillás görgők egy függőleges tengely körül fordulnak el, így téve a gépeket, szállítóeszközöket, stb. irányíthatóvá. A villa (forgóvilla) és a forgókoszorú (forgócsapágy) egy rögzítőelem segítségével van egymással összekötve. A kerékvilla tengely körüli könnyebb elfordulása érdekében a kerék rögzítése egy bizonyos vízszintes távolságra helyezkedik el a forgókosár tengelyétől (kinyúlás). A kinyúlás megfelelő mértékű kialakítás esetén biztosítja a kerék könnyű elforgását mindenféle külső beavatkozás nélkül úgy, hogy az egyenes irányú mozgás stabil marad. A forgóvillás görgőket különböző fékberendezésekkel lehet felszerelni, melyek segítségével megakadályozható A fixvillás kerekek nem fordulnak el a tengelyük körül és így iránystabilitást biztosítanak. A futógyűrűk/abroncsok különböző elasztomerekből állnak és egy acélgyűrűvel vagy acélbetéttel vannak felszerelve. A futógyűrűk/abroncsok jellegüktől függően különböző teherbírással, gördülési ellenállással és futási minőséggel rendelkeznek. a kerék forgómozgása (kerékrögzítő fék) a kerék forgómozgása és a villa tengely körüli elforgása (kerék- és forgókoszorúfék) a villa tengely körüli elforgása (irányrögzítő) 10

11 Egyszerű szintezhetőség. Stabil lábakon. Blickle emelőgörgők integrált rögzítőlábbal. 1 11

12 1 12

13 Emelőgörgők a Blicklétől. Megbízható a gyakorlatban. Könnyen kezelhető használat közben. 1 A mobil stabillá válik A megfelelő megoldás minden helyzetre. A Blickle emelőgörgők jelentik a mércét, amikor az a cél, hogy a mozgatható műhelyberendezéseket, szállítóeszközöket és gépeket stabil munkafelületté alakítsuk. Az új Blickle emelőgörgő-program egyesíti a sikeres és jól bevált Blickle emelőgörgő-koncepciót számos új, innovatív emelőgörgő-megoldással. Különös tekintettel a mozgathatóság növekvő fontosságára, a szállítókocsik és készülékek felemelése és rögzítése is egyre nagyobb jelentőséggel bír. A kisebb szállítóeszközök egyszerű megemelésétől a nehezebb gépek mozgatásáig, elhelyezéséig és szintezéséig a Blickle az Ön tapasztalt partnere a megoldásokban. A Blickle emelőgörgők sokoldalú működési koncepciói fenntartható mércét állítanak. Az ergonómiailag kialakított emelőpedáloktól kezdve, amelyek vagy a görgővel együtt forognak, vagy rögzített helyzetben vannak, a több emelőgörgő hidraulikával történő egyidejű mozgatásáig, a Blickle emelőgörgők minden helyzetben megfelelő megoldást kínálnak. Az egyes görgők közötti beépítési különbségek kiegyenlítésére vonatkozóan is megfelelő megoldásokat kínál a Blickle emelőgörgő-program. 13

14 Maximális kezelési kényelem - stabil lábakon. A Blickle emelőgörgők áttekintése Sorozat HRLK Emelőgörgők rögzített helyzetű emelőpedállal HRLK...-HN Emelőgörgők, hátsó, együtt forgó emelőpedállal és kioldókarral HRLK...-F Emelőgörgők rögzített lábbal és állítható ú kerékkel HRLK...-VS Szintező görgők elülső állító csavarral 1 Jellemzők Ergonomikus kialakítású emelőpedál Könnyű kezelhetőség az emelőpedál rögzített helyzetének köszönhetően Nagy talptávolság a talajhoz képest menethelyzetben Együtt forgó emelőpedál és kioldókar A rögzítőlábhoz viszonylag kis működtető- és kioldóerő szükséges Az emelőpedál és kioldókar a kocsi széle alá fordítható Nagy talptávolság a talajhoz képest menethelyzetben Együtt forgó emelőpedál A rögzített láb nagyon jó stabilitást biztosít A kerék állításához viszonylag csekély működtetőés kioldóerő szükséges Az emelőpedál a kocsi széle alá fordítható Magasságállítás álló helyzetben A kerék rögzítése aktív szintezés mellett Könnyű hozzáférés az állítócsavarhoz Az állítócsavar gyors működtetése akkus csavarhúzóval Az emelőfunkció működtetése Emelőpedál, lábbal történő egyszerű működtetéshez Emelőpedál és kioldókar lábbal történő egyszerű működtetéshez Emelőpedál, lábbal történő egyszerű működtetéshez A keréknek nincs emelő funkciója A beépítési állíthatósága álló helyzetben Magasságállítás dinamikus működtetéshez Helyváltoztatás gyakorisága o Feltételesen o Feltételesen o Feltételesen Nem Nem Nem Gyakran Alkalmanként Alkalmanként Ritkán Igen Nem Stabilitás Jó Jó Kiváló Nagyon jó Kerék-Ø mm 80 mm 80 mm mm Teherbírás max. 300 kg max. 250 kg max. 150 kg max. 280 kg Görgőház felülete Galvanikusan horganyzott, kék passzivált, Cr6-mentes Galvanikusan horganyzott, kék passzivált, Cr6-mentes Galvanikusan horganyzott, kék passzivált, Cr6-mentes Galvanikusan horganyzott, kék passzivált, Cr6-mentes Talpméret 100 x 85 mm 100 x 85 mm 140 x 110 mm (érdeklődés alapján) 4" x 4 1 2" (érdeklődés alapján) 100 x 85 mm 140 x 110 mm (érdeklődés alapján) 4" x 4 1 2" (érdeklődés alapján) 100 x 85 mm 4" x 4 1 2" (érdeklődés alapján) Csapágytípusok Rozsdamentes kivitelben (érdeklődés alapján) Siklócsapágy Centrális golyóscsapágy (C) Golyóscsapágy Siklócsapágy Golyóscsapágy Elektromosan vezető kivitelben (érdeklődés alapján) Siklócsapágy Siklócsapágy Oldal

15 HRIG Emelőgörgők állítókerékkel (Belső menetes) HRP/HRSP Emelőgörgők állítókerékkel (talplemezes) HRLH/HRLHD Emelőgörgők kézzel állítható rögzítőlábbal HRLSD Nagy teherbírású emelőgörgők állítható beépítési gal HRLK...-HYD Emelőgörgők hidraulikus pumpával Magasságállítás villáskulccsal vagy integrált állítókerékkel Kompakt szerelési, nagy teherbírás Magasságállítás villáskulccsal vagy integrált állítókerékkel Kompakt szerelési, nagy teherbírás Magasságállítás villáskulccsal Nagy teherbírás Forgóvillás ikergörgőként is rendelhető Nagy talptávolság a talajhoz képest menethelyzetben Kiváló stabilitás Nagy teherbírás Kiváló stabilitás, rezgést keltő alkalmazások esetén is A kerék és a láb egyaránt szintezhető Különösen nagy állítási tartomány Négy emelőgörgő központi, egyidejű és ergonomikus emelése pumpa segítségével. Zajtalan működés Szinkronemelés Nagyon csekély erőkifejtés Nagy talptávolság a talajhoz képest menethelyzetben 1 Állítókerék vagy villáskulcs Állítókerék (HRP sorozat) vagy villáskulcs (HRP/HRSP sorozat) Villáskulcs Villáskulcs Hidraulikus pumpa behajtható hajtókarral Igen Igen Igen Igen Igen Nem Nem Nem Igen Nem Ritkán Ritkán Ritkán Ritkán Gyakran Jó Jó Kiváló Kiváló Nagyon jó mm mm 75 mm 125 mm 100 mm max. 750 kg max kg max. 600 kg max kg max. 750 kg (készlet) Porfestett, elefántcsont színű. Acél alkatrészek: galvanikusan horganyzott, kék passzivált, Cr6-mentes Porfestett, elefántcsont színű. Acél alkatrészek: galvanikusan horganyzott, kék passzivált, Cr6-mentes Galvanikusan horganyzott, kék passzivált, Cr6-mentes Galvanikusan horganyzott, sárga passzivált, Cr6-mentes Galvanikusan horganyzott, kék passzivált, Cr6-mentes 55 x 55 mm 73 x 73 mm 90 x 90 mm 95 x 95 mm 100 x 100 mm 100 x 85 mm 4" x 4 1 2" (érdeklődés alapján) 175 x 140 mm 100 x 85 mm Siklócsapágy Siklócsapágy Golyóscsapágy Golyóscsapágy Centrális golyóscsapágy (C)

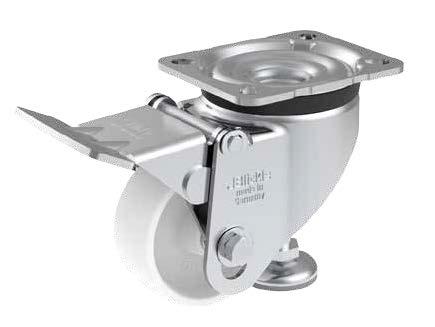

16 Sorozat: HRLK-PO, HRLK-SPO, HRLK-POEV, HRLK-ALST, HRLK-ALTH Emelőgörgők rögzített helyzetű emelőpedállal és integrált rögzítőlábbal, talplemezes rögzítéssel kg RoHS 1 Forgóvillás görgők Kerék-Ø (D) Kerékszélesség Teherbírás [kg] Csapágytípus Villa: HRLK sorozat - Erős acéllemezből préselt, duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorútömítéssel. A forgókoszorú speciális dinamikus Blickleszegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Acél rögzítőláb. Magasságállítás emelőpedál segítségével. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Beépítési (H) Maximális (h) Emelési (T4) Talp max. has (T3) Kerekek: PO sorozat - kiváló minőségű törésálló poliamid 6, 70 Shore D keménységű, natúrfehér színű. SPO sorozat - kiváló minőségű törésálló poliamid 6, nagyon masszív, nagy teherbírású kivitel, 70 Shore D keménységű, natúrfehér színű. POEV sorozat - Abroncs: kiváló minőségű könnyen gördülő Blickle EasyRoll elasztikus tömörgumi, 65 Shore A keménységű, fekete színű. Felni: kiváló minőségű törésálló poliamid 6, fekete színű. ALST sorozat - Futófelület: kiváló minőségű Blickle Softhane poliuretán elasztomer, 75 Shore A keménységű, zöld színű, nyommentes, kontakt elszíneződés-mentes. Felni: alumíniumöntvény. ALTH sorozat - Futófelület: kiváló minőségű Blickle Extrathane poliuretán elasztomer, 92 Shore A keménységű, világosbarna színű, nyommentes, kontakt elszíneződés-mentes. Felni: alumíniumöntvény. Csapágytípusok: Siklócsapágy, két bepréselt golyóscsapágy vagy középre beágyazott golyóscsapágy (C). Talpméret Furattávolság Csavarfurat-Ø PO sorozat HRLK-PO 75G Siklócsapágy x x HRLK-PO 82G Siklócsapágy x x HRLK-PO 100G Siklócsapágy x x HRLK-PO 100K Golyóscsapágy (C) x x SPO sorozat HRLK-SPO 75G Siklócsapágy x x HRLK-SPO 75K Golyóscsapágy x x HRLK-SPO 80K Golyóscsapágy x x POEV sorozat HRLK-POEV 82K Golyóscsapágy (C) x x HRLK-POEV 100K Golyóscsapágy (C) x x ALST sorozat HRLK-ALST 82K Golyóscsapágy x x HRLK-ALST 100K Golyóscsapágy x x ALTH sorozat HRLK-ALTH 80K Golyóscsapágy x x HRLK-ALTH 100K Golyóscsapágy x x Kinyúlás Változatok/Tartozékok * Ábra POEV sorozat Ábra ALST sorozat Ábra ALTH sorozat központi működtetéssel Cikkszám-kiegészítés Rendelhető -CS érdeklődés alapján * további változatok/tartozékok: 1. rozsdamentes kivitelben (cikkszám HRLKX-...) érdeklődés alapján 2. elektromosan vezető kivitelben, nyommentes szürke (cikkszám kiegészítés-el) sorozat: PO, SPO érdeklődés alapján 3. tartozék műanyag adapterlap az együtt felhasznált forgó és fixvillás beépítési ának kiegyenlítésére (+ 10 mm): Cikkszám: AP1 16

17 Sorozat: HRLK-PO...-HN, HRLK-SPO...-HN, HRLK-ALTH...-HNHN Emelőgörgők együtt forgó emelőpedállal és kioldókarral, talplemezes rögzítéssel kg RoHS Villa: HRLK...-HN sorozat - Erős acéllemezből préselt, duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorú-tömítéssel. A forgókoszorú speciális dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Acél rögzítőláb. Magasságállítás az együtt forgó emelőpedál és kioldókar segítségével. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: PO sorozat - kiváló minőségű törésálló poliamid 6, 70 Shore D keménységű, natúrfehér színű. SPO sorozat - kiváló minőségű törésálló poliamid 6, nagyon masszív, nagy teherbírású kivitel, 70 Shore D keménységű, natúrfehér színű. ALTH sorozat - Futófelület: kiváló minőségű Blickle Extrathane poliuretán elasztomer, 92 Shore A keménységű, világosbarna színű, nyommentes, kontakt elszíneződés-mentes. Felni: alumíniumöntvény. Csapágytípusok: Siklócsapágy vagy két bepréselt golyóscsapágy. 1 Forgóvillás görgők Kerék-Ø (D) Kerékszélesség Teherbírás [kg] Csapágytípus Beépítési (H) Maximális (h) Emelési (T4) Talp max. has (T3) Talpméret Furattávolság Csavarfurat-Ø PO sorozat HRLK-PO 82G-HN Siklócsapágy x x SPO sorozat HRLK-SPO 80G-HN Siklócsapágy x x ALTH sorozat HRLK-ALTH 80K-HN Golyóscsapágy x x Kinyúlás Változatok/Tartozékok USA szabvány ALTH sorozat ábrája elektromosan vezető kivitelben, nyommentes szürke 140x110 / 105x75-80 mm méretű talplemezzel talplemezes rögzít és sel amerikai méretekkel 4" x 4 1 2" Cikkszám-kiegészítés -EL Rendelhető PO, SPO sorozatnál érdeklődés alapján érdeklődés alapján érdeklődés alapján 17

18 Sorozat: HRLK-PO...-F, HRLK-ALTH...-F Emelőgörgők rögzített lábbal és állítható ú kerékkel, talplemezes rögzítéssel 150 kg RoHS Villa: HRLK...-F sorozat - Erős acéllemezből préselt, duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorú-tömítéssel. A forgókoszorú speciális dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Szilárdan álló acél rögzítőláb. A kerék állítása együtt forduló emelőpedál segítségével történik. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: PO sorozat - kiváló minőségű törésálló poliamid 6, 70 Shore D keménységű, natúrfehér színű. ALTH sorozat - Futófelület: kiváló minőségű Blickle Extrathane poliuretán elasztomer, 92 Shore A keménységű, világosbarna színű, nyommentes, kontakt elszíneződés-mentes. Felni: alumíniumöntvény. Csapágytípusok: Siklócsapágy vagy két bepréselt golyóscsapágy. 1 Forgóvillás görgők Kerék-Ø (D) Kerékszélesség Teherbírás [kg] Csapágytípus Beépítési (H) Maximális (h) Emelési (T4) Talp max. has (T3) Talpméret Furattávolság Csavarfurat-Ø PO sorozat HRLK-PO 80G-F Siklócsapágy x x ALTH sorozat HRLK-ALTH 80K-F Golyóscsapágy x x Kinyúlás Változatok/Tartozékok USA szabvány ALTH sorozat ábrája elektromosan vezető kivitelben, nyommentes szürke 140x110 / 105x75-80 mm méretű talplemezzel talplemezes rögzítéssel amerikai méretekkel 4" x 4 1 2" Cikkszám-kiegészítés -EL Rendelhető PO sorozat érdeklődés alapján érdeklődés alapján érdeklődés alapján 18

19 Sorozat: HRLK-PO...-VS Szintezőgőrgők állítócsavarral, talplemezes rögzítéssel, poliamid kerékkel kg RoHS Villa: HRLK...-VS sorozat - Erős acéllemezből préselt, duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorú-tömítéssel. A forgókoszorú speciális dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. A beépítési beállítása álló helyzetben állítócsavar segítségével történik (SW17). A kerék lefékeződik az állítócsavar működtetésekor. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: PO sorozat - kiváló minőségű törésálló poliamid 6, 70 Shore D keménységű, natúrfehér színű. Csapágytípus: Siklócsapágy. 1 Forgóvillás görgők Kerék-Ø (D) Kerékszélesség Teherbírás [kg] Csapágytípus Beépítési (H) Maximális (h) Emelési Talpméret Furattávolság Csavarfurat-Ø Kinyúlás HRLK-PO 82G-VS Siklócsapágy x x HRLK-PO 100G-VS Siklócsapágy x x Menetüzem, állítócsavar inaktivált állapotban Álló helyzet, állítócsavar aktivált állapotban Változatok/Tartozékok USA szabvány talplemezes rögzítéssel amerikai méretekkel 4" x 4 1 2" Cikkszám-kiegészítés -14 Rendelhető érdeklődés alapján 19

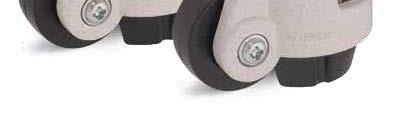

20 Sorozat: HRP-POA, HRSP-POA, HRSP-GSPO Emelőgörgők integrált rögzítőlábbal, talplemezes vagy hátfuratos, belső menetes rögzítéssel, poliamid-, ill. nagy teherbírású öntött poliamid kerékkel kg RoHS HRP/HRSP sorozat HRIG sorozat 1 Villa: Sorozat: HRP/HRSP - alumíniumöntvény, zárt golyóscsapágyazás a forgókoszorúban, acél talplemezes rögzítéssel. Porfestett felület, elefántcsont színű. Rögzítőláb keménygumiból, a HRSP sorozatnál alumíniumból, fekete színű. Magasságállítás villáskulccsal vagy integrált állítókerékkel, HRSP sorozatnál csak villáskulccsal. Csavarozott keréktengely. Galvanikusan horganyzott acél alkatrészek, kék passzivált, Cr6-mentes. Kerekek: POA sorozat - kiváló minőségű törésálló poliamid 6, 70 Shore D keménységű, fekete színű. GSPO sorozat - kiváló minőségű törésálló, kemény és ellenálló nagy sűrűségű poliamidöntvény, 80 Shore D keménységű, natúrbézs színű. Csapágytípus: Siklócsapágy. Forgóvillás görgők Kerék-Ø Kerékszélesség Teherbírás * Csapágytípus Beépítési (H) Maximális (h) Emelési (T4) Talpméret Furattávolság Csavarfurat-Ø Kinyúlás (D) [kg] HRP-POA 45G Siklócsapágy x x HRP-POA 50G Siklócsapágy x x HRP-POA 63G Siklócsapágy x x HRP-POA 72G Siklócsapágy x x HRSP-POA 72G Siklócsapágy x x HRSP-GSPO 90G Siklócsapágy x x * A teherbírás az alábbi vizsgálati feltételek alapján lett meghatározva: Sebesség: max. 1 km/h Hőmérséklet: +15 C-tól +30 C-ig Kemény, vízszintes, akadálymentes padlófelület Menetút: maximum 50 méterenként 15 perces lehűlési idő beiktatása szükséges Változatok/Tartozékok HRSP-GSPO sorozat ábrája rozsdamentes kivitelben hátfuratos belső menetes ** Cikkszám HRIG-POA... Rendelhető érdeklődés alapján a HRP *** sorozat összes kerék-ø -hez ** Kerék-Ø 45 mm: M8x12 mm; Kerék-Ø mm: M12x15 mm; Kerék-Ø 72 mm: M16x16 mm *** a HRIG-POA 63G és a HRIG-POA 72G görgők maximális a egyenként 2 mm-rel csökken 20

21 Sorozat: HRLH-SPO, HRLHD-SPO Emelőgörgők integrált rögzítőlábbal, talplemezes rögzítéssel, nagy teherbírású poliamid kerékkel kg RoHS Villa: HRLH/HRLHD sorozat - Erős acéllemezből préselt, masszív villaszárral és talplemezzel, nagyon stabil központi csappal csavarozott és biztosított, duplasoros golyóscsapággyal a forgókoszorúban, megerősítve négy, speciálisan kialakított, edzett csapágycsészével, ezáltal különösen ellenálló a rázkódásokkal és ütődésekkel szemben. Acél rögzítőláb. Magasságállítás villáskulccsal. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: SPO sorozat - kiváló minőségű törésálló poliamid 6, nagyon masszív, nagy teherbírású kivitel, 70 Shore D keménységű, natúrfehér színű. Csapágytípus: két bepréselt golyóscsapágy. 1 Forgóvillás görgő Forgóvillás ikergörgő Kerék-Ø (D) Kerékszélesség Teherbírás [kg] Csapágytípus Beépítési (H) Maximális (h) Emelési (T4) Talp max. has (T3) Talpméret Furattávolság Csavarfurat-Ø Kinyúlás HRLH-SPO 75K Golyóscsapágy x x HRLHD-SPO 75K 75 2 x Golyóscsapágy x x Változatok/Tartozékok USA szabvány elektromosan vezető kivitelben, nyommentes szürke talplemezes rögzítéssel amerikai méretekkel 4" x 4 1 2" Cikkszám-kiegészítés -EL -14 Rendelhető érdeklődés alapján érdeklődés alapján 21

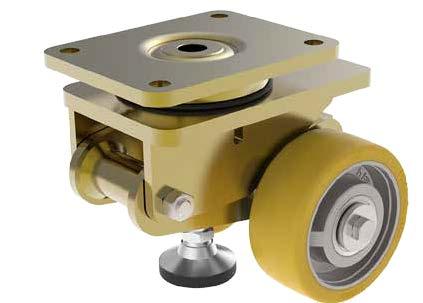

22 Sorozat: HRLSD-SPO, HRLSD-GTH Hegesztett acél nagy teherbírású emelőgörgők állítható beépítési gal, talplemezes rögzítéssel kg RoHS Villa: HRLSD sorozat - Különösen masszív hegesztett acélszerkezet, DIN 711 axiális mélyhornyú golyóscsapággyal és DIN 720 kúpgörgős csapággyal a forgókoszorúban, por- és cseppálló, zsírzógombbal, behegesztett vezetőpersellyel a nagyon stabil rögzítőláb érdekében. A kerekek és a rögzítőláb állítása villáskulcs segítségével történik (SW24) Csavarozott keréktengely. Galvanikusan horganyzott, sárga passzivált, Cr6-mentes. Kerekek: SPO sorozat - kiváló minőségű törésálló poliamid 6, nagyon masszív, nagy teherbírású kivitel, 70 Shore D keménységű, natúrfehér színű. GTH sorozat - Futófelület: kiváló minőségű Blickle Extrathane poliuretán elasztomer, 92 Shore A keménységű, világosbarna színű, nyommentes, kontakt elszíneződés-mentes. Felni: masszív szürkeöntvény. Csapágytípus: két bepréselt golyóscsapágy. 1 Forgóvillás görgők Kerék-Ø (D) Kerékszélesség Teherbírás [kg] Csapágytípus Beépítési (H) Maximális (h) Talp max. has * Talpméret Furattávolság Csavarfurat-Ø Kinyúlás SPO sorozat HRLSD-SPO 125K x Golyóscsapágy x x GTH sorozat HRLSD-GTH 127K x Golyóscsapágy x x * Becsavart rögzítőlábbal és becsavart szintezőcsavarral Maximális Változatok/Tartozékok** Minimális Cikkszám-kiegészítés Rendelhető Ábra SPO sorozat elektromosan vezető kivitelben, nyommentes szürke -EL Sorozat: SPO érdeklődés alapján SW24 D SW24 H SW24 D SW24 H ** további változatok/tartozékok: további nagy teherbírású kivitelek érdelődés alapján 22

23 Rögzítőlábak és kocsiemelők RoHS FF 125 FF 200 Rögzítőlábak FF FF A rögzítőlábakkal szállítóeszközöket lehet álló helyzetben rögzíteni. A rögzítőlábakat közvetlenül a szállítóeszközre kell felszerelni. A rögzítőpedál egyszerű lenyomásával a szállítóeszköz valamelyest tehermentesíthető a szerkezet megemelése nélkül. Működtetésnél a rögzítőláb kb. 10 mm-t rugózik. A maximális nyomóerő a megfelelő forgó- és fixvillás görgőkkel kombinálva kb. 60 kg. A 100 x 85 mm talpmérettel rendelkező rögzítőlábak az LE, L és LK villával szerelt görgőkkel kombinálhatók. A 140 x 110 mm talpmérettel rendelkező rögzítőlábak az LH, LO és LS villával szerelt görgőkkel kombinálhatók. További kivitelek érdeklődés alapján. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Cikkszám FF FF FF 125 FF 150 FF 160 FF 200 Beépítési inaktív állapotban (H0) Teljes aktiválva (H1) Talpméret 100 x x x x x x 110 Furattávolság 80 x x x x x x Csavarfurat-Ø ,3 12,3 12,3 12,3 H0 H1 1 Kocsiemelő A kocsiemelőket szállítóeszközök megemelésére használjuk álló helyzetben. A kocsiemelőt közvetlenül a szállítóeszközre kell felszerelni. A rögzítőpedál lenyomásával a szállítóeszköz felemelkedik. A kocsiemelők különböző görgősorozatokkal kombinálhatók. A kocsiemelők alkalmazása akkor optimális, ha a működtetett kocsiemelő teljes a (H1) 5 mm-rel nagyobb, mint az adott forgó- és fixvillás görgők teljes a. Az emelőerő a működtetést végző személy testsúlyától függően 150 kg kg. A kocsiemelőre ható függőleges terhelés megemelt állapotban az 500 kg-ot nem lépheti túl. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Cikkszám WH 160 WH 200 WH 250 Beépítési inaktív állapotban (H0) Teljes aktiválva (H1) Talpméret 140 x x x 110 Furattávolság 105 x x x Csavarfurat-Ø 12,3 12,3 12,3 H0 H1 23

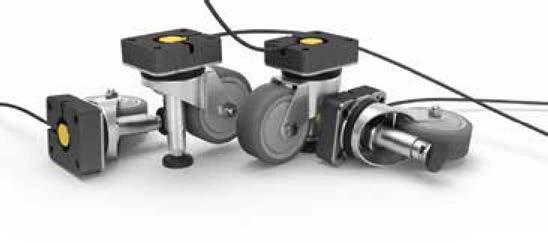

24 Sorozat: HRLK-PATH...-HYD Emelőgörgő-szett hidraulikus pumpával * 750 kg (készlet) RoHS 1 Villa: HRLK sorozat - Erős acéllemezből préselt, duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorútömítéssel. A forgókoszorú speciális dinamikus Blickleszegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Acél rögzítőláb termoplasztikus gumi-elasztomerből készült talppal. Magasságállítás integrált visszahúzórugós hidraulikahengerrel. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: PATH sorozat - Futófelület: kiváló minőségű termoplasztikus poliuretán, 94 Shore A keménységű, halk futás, alacsony gördülési és fordulási ellenállás jellemzi, padlókímélő, nagyon kopásálló. Felni: kiváló minőségű, törésálló poliamid 6, ezüstszürke színű. Csapágytípus: centrális körülfröccsöntött golyóscsapágy beépített műanyag porvédővel. Forgóvillás görgő ** Kerék-Ø (D) Kerékszélesség (T2) Max. emelőerő görgőnként [kg] Max. emelőerő görgőszettként [kg] Beépítési (láb inaktív) (H) Beépítési (láb aktív) (h) Emelési (T4) Talp max. has (T3) Talpméret Furattávolság Csavarfurat-Ø Kinyúlás Készlet: HRLK-PATH 100K-FK-HYD x x ** rozsdamentes kivitelben érdeklődés alapján elektromosan vezető kivitelben érdeklődés alapján * A szett a következőkből áll: 4 emelőgörgő (műanyag adapterlemezzel és előreszerelt hidraulikus tömlővel) Hidraulikus pumpa hajtókarral Szerelőkészlet használati utasítással 24

25 Alkalmazás: Az integrált, hidraulikusan működtethető rögzítőláb segítségével mobil üzemi berendezések és szállítóeszközök max. 750 kg tömegig egyszerűen átalakíthatók stabil munkafelületté. A svájci Ergoswiss által gyártott, hosszú évek óta bevált hidraulikus egység lehetővé teszi a négy emelőgörgő központi, egyidejű és ergonomikus megemelését. Leírás: Az egyes emelőgörgők hidaulikahengerei egy hidraulikus tömlőn keresztül csatlakoznak egy központi, kocsira szerelt hidraulikus pumpához. A hajtókar működtetésével a hidraulikaolaj a hidraulikus pumpából átfolyik az emelőgörgők hidaulikahengereibe. A rögzítőlábak emelő mozgása révén az emelőgörgők egyszerre és hangtalanul megemelkednek. A talajegyenetlenségeket a szintezhető rögzítőláb kézi beállításával lehet villáskulcs segítségével kiegyenlíteni. A működtetés után a hajtókar behajtható, az asztal vagy a készülék széle mögé. Szereléskor az emelőgörgőre előszerelt (3 méteres) hidraulikatömlőket a kívánt hosszúságúra kell vágni és csatlakoztatni kell a hidraulikus pumpához. 1 Hidraulikus pumpa: Szivattyúház színtelen, eloxált alumíniumból, 4 integrált hidraulika henger 4 tömlőcsatlakozással, behajtható hajtókar, 3 átmenő furat (Ø 6,8 mm) a pumpa felszereléséhez. A hidraulikatömlők hosszúsága: 3 m A hidraulikatömlők átmérője: 4 mm Hidraulikus pumpa (HxSzxM): 299 x 120 x 60 mm Hidraulikus pumpa behajtható hajtókarral 35 Szerelőkészlet (a szett tartalmazza): 1 kettős gyűrűs kulcs egyedi nyílással 1 tömlővágó 1 mágnes 5 szorítógyűrű 1 csatlakozócsavar (tartalék) Használati utasítás 4 tömlőcsatlakozás Ø 6, Asztal széle 25

26 BLICKLE VILÁGSZERTE. Blickle Franciaország Blickle Finnország Blickle Svájc A hozzáértés nem ismer országhatárokat. Gyártás: Németország. Forgalmazás: világszerte. Blickle Csehország Mozgásban tartjuk a világot. Szó szerint. A világ több mint 120 országában vagyunk jelen saját fiókteleppel vagy forgalmazó partnereinkkel. Európában, Észak-Amerikában és Ázsiában 16 saját kereskedelmi központtal gondoskodunk arról, hogy nemzetközi ügyfeleink kiváló kiszolgálásban részesüljenek. Bárhol is keres bennünket, mi már ott vagyunk: világszerte nagy hangsúlyt fektetünk a partnerközelségre, illetve az ügyfélközpontúságra. Sűrű forgalmazói hálózatunknak köszönhetően ügyfeleinket gyorsan és szakszerűen tudjuk kiszolgálni. A helyi szaktanácsadóink egyben ügyintézők akár komplex műszaki kérdésekben is. A nagy készlettel rendelkező raktáraink segítenek abban, hogy a rendelésekre rövid határidőn belül reagáljunk. A megbízható logisztikának köszönhetően az áru hamar a rendeltetési helyére kerül bárhol a világban. Blickle Kanada Blickle értékesítési központok: Ausztria Belgium Csehország Finnország Franciaország Hollandia Kanada Kína Nagy-Britannia Norvégia Olaszország Spanyolország Svájc Svédország Törökország USA 26

27 Egyszerű használat nagyfokú személyvédelem. Blickle forgó- és fixvillás görgők dob- és biztonsági fékkel (deadman's brake). 2 27

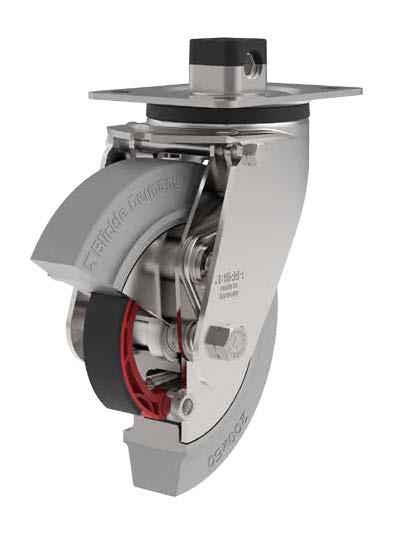

28 Nagyfokú biztonsági követelmények esetén. Forgó- és fixvillás görgők dob- és biztonsági fékkel (deadman's brake). Működtetés hatlapú kapcsolószerkezet révén Különböző futófelületek eltérő felhasználásra Hosszú életű fékpofák nagy fékhatás mellett Kerékfedő tárcsa a fékpofák védelmére 2 Fékdobként működő öntvényfelni A legmagasabb szintű munkabiztonság dob- és biztonsági fékek a Blicklétől. A Blickle dobfékes görgői biztosítják a szállítóeszköz üzemeltelője számára, hogy mindig akár menet közben is megtartsa uralmát a kocsi felett. A dobfék működtetésekor két, kerékfelnibe integrált fékpofa nyomódik a fékdobbá alakított öntvény kerékagynak. A kerekek és görgők hagyományos fékrendszereivel szemben - amelyek csak álló helyzetben működtethetők - egy dobfékkel rendelkező görgővel menet közben is lehetséges a kocsi sebességének csökkentése. A még magasabb biztonsági követelmények számára pedig ott vannak a Blickle biztonsági fékkel szerelt forgó- és fixvillás görgőinek széles választéka. Itt elsősorban a személyvédelem áll az előtérben. Aktiválatlan állapotban a fék blokkol és csak aktív működtetés közben oldódnak ki a fékek, így a kocsi mozgathatóvá válik. Ez a fékrendszer ezért mind menetfékként, mind pedig rögzítő fékként alkalmazható. A Blickle dob- vagy biztonsági fékjeivel szerelt görgők egyszerű kezelhetősége, nagy fékezőereje, valamint megbízható működése mind megfelelnek a munkavédelem magas igényeinek. 28

29 Forgóvillás görgők biztonsági fékkel (deadman's brake) 400 kg RoHS Forgóvillás görgők biztonsági fékkel (deadman's brake): A biztonsági fékkel (deadman's brake) rendelkező forgóvillás görgők a dobfékes görgőn alapulnak, azonban a fékhatást inaktiv állapotban egy integrált rugó biztosítja. A működtetés hatlapú rudazattal történik. GEV sorozat: Abroncs: kiváló minőségű könnyen gördülő elasztikus tömörgumi, 65 Shore A keménységű, nyommentes szürke. Felni: masszív szürkeöntvény, lakkozott, ezüstszínű, két bepréselt golyóscsapággyal. Forgóvillás görgők biztonsági fékkel (deadman's brake) és forgókoszorú-rögzítéssel: A biztonsági fékkel (deadman's brake) és forgókoszorú-rögzítéssel rendelkező forgóvillás görgők a dobfékes görgőn alapulnak, azonban a fékhatást inaktív állapotban egy integrált rugó biztosítja. A fékrendszer a forgókoszorú elfordulását alakzáró kötéssel akadályozza meg. A működtetés hatlapú rudazattal történik. 13 mm 16,5 mm 32 mm GST sorozat: Futófelület: kiváló minőségű poliuretán elasztomer (Blickle Softhane ), 75 Shore A keménységű, zöld színű, nyommentes, kontakt elszíneződés-mentes. Felni: masszív szürkeöntvény, lakkozott, ezüstszínű, két bepréselt golyóscsapággyal. GTH sorozat: Futófelület: kiváló minőségű poliuretán elasztomer (Blickle Extrathane ), 92 Shore A keménységű, világosbarna színű, nyommentes, kontakt elszíneződés-mentes. Felni: masszív szürkeöntvény, lakkozott, ezüstszínű, két bepréselt golyóscsapággyal mm Forgóvillás görgők biztonsági fékkel (deadman's brake) Forgóvillás görgők biztonsági fékkel (deadman's brake) és forgókoszorú-rögzítéssel Kerék-Ø Kerékszélesség Teherbírás [kg] Csapágytípus Beépítési L-GEV 200K-TM13-SG L-GEV 200K-TTM13-SG Golyóscsapágy L-GEV 200K-TM13 L-GEV 200K-TTM Golyóscsapágy L-GTH 200K-TM13 L-GTH 200K-TTM Golyóscsapágy Talpméret Furattávolság Csavarfurat-Ø Kulcsnyílás Kinyúlás Változatok/Tartozékok további keréksorozatok irányrögzítő (tartozék) kapcsolószerkezet 11 mm kulcsnyílással Kiegészítő rendelési kód GB, GBS sorozat RI Rendelhető érdeklődés alapján összes mérethez érdeklődés alapján 29

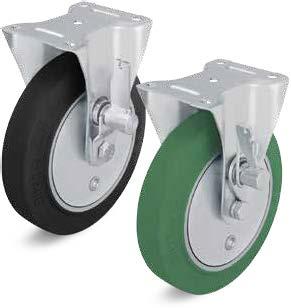

30 Fixvillás görgők dobfékkel és biztonsági fékkel kg RoHS Fixvillás kerék dobfékkel Fixvillás kerék biztonsági fékkel Fixvillás görgő dobfékkel A fixvillás görgők dobfékét különböző vezérléssel, pl. rudazattal vagy huzallal lehet működtetni. A zárt felni miatt a fékpofák jelentős mértékben védettek a korrózióval és szennyeződésekkel szemben, így a fék hatásfokát a nedves környezet és az útburkolat szennyeződése nem befolyásolja. Fixvillás görgő biztonsági fékkel A biztonsági fékes fixvillás görgő egy dobfékkel szerelt görgő, ahol a fékhatást inaktivált állapotban egy integrált rugó biztosítja. A féket egy rudazat vagy huzal segítségével lehet kioldani. PS sorozat: Abroncs: légtömlős gumiabroncs keresztbordás profillal, 6 rétegszámú, fekete színű. Felni: masszív szürkeöntvényből, lakkozott, fehéralumínium, két bepréselt golyóscsapággyal. VLE sorozat: Abroncs: szuperelasztikus tömörgumi, 3-komponensű abroncs keresztbordás profillal, félmerev abroncstalp, nagyon rugalmas köztespárna, kopásálló futófelület, fekete színű. Felni: masszív szürkeöntvényből, lakkozott, fehéralumínium, két bepréselt golyóscsapággyal. 2 jobb oldali kivitel bal oldali kivitel GST sorozat: Futófelület: kiváló minőségű Blickle Softhane poliuretán elasztomer, 75 Shore A keménységű, zöld színű, nyommentes, kontakt elszíneződés-mentes. Felni: masszív szürkeöntvényből, lakkozott, ezüstszínű, két bepréselt golyóscsapággyal. Működtetési irány Működtetési irány GTH sorozat: Futófelület: kiváló minőségű Blickle Extrathane poliuretán elasztomer, 92 Shore A keménységű, világosbarna színű, nyommentes, kontakt elszíneződés-mentes. Felni: masszív szürkeöntvényből, lakkozott, ezüstszínű, két bepréselt golyóscsapággyal. GEV sorozat: Abroncs: kiváló minőségű könnyen gördülő elasztikus tömörgumi, 65 Shore A keménységű, fekete ill. nyommentes szürke színű. Felni: masszív szürkeöntvényből, lakkozott, ezüstszínű, két bepréselt golyóscsapággyal. GB sorozat: Futófelület: kiváló minőségű Blickle Besthane poliuretán elasztomer, 92 Shore A keménységű, magas dinamikus terhelhetőség, barna színű, nyommentes, kontakt elszíneződés-mentes. Felni: masszív szürkeöntvényből, lakkozott, ezüstszínű, két bepréselt golyóscsapággyal. Fixvillás görgők dobfékkel Fixvillás görgők biztonsági fékkel * Kerék-Ø Kerék-/abroncsszélesség Teherbírás [kg] Csapágytípus Beépítési B-GEV 160K-TB B-GEV 160K-TM Golyóscsapágy x x B-GEV 160K-TB-SG B-GEV 160K-TM-SG Golyóscsapágy x x B-GTH 160K-TB B-GTH 160K-TM Golyóscsapágy x x BH-GTH 160K-TB BH-GTH 160K-TM Golyóscsapágy x x B-GEV 180K-TB B-GEV 180K-TM Golyóscsapágy x x B-GEV 180K-TB-SG B-GEV 180K-TM-SG Golyóscsapágy x x B-GTH 180K-TB B-GTH 180K-TM Golyóscsapágy x x BH-GTH 180K-TB BH-GTH 180K-TM Golyóscsapágy x x B-GEV 200K-TB B-GEV 200K-TM Golyóscsapágy x x B-GEV 200K-TB-SG B-GEV 200K-TM-SG Golyóscsapágy x x B-GST 200K-TB B-GST 200K-TM Golyóscsapágy x x B-GTH 200K-TB B-GTH 200K-TM Golyóscsapágy x x B-GB 200K-TB B-GB 200K-TM Golyóscsapágy x x BH-GST 200K-TB BH-GST 200K-TM Golyóscsapágy x x BH-GTH 200K-TB BH-GTH 200K-TM Golyóscsapágy x x BH-GB 200K-TB BH-GB 200K-TM Golyóscsapágy x x BS-VLE 410K-TB * Golyóscsapágy x x BS-PS 430K-TB * Golyóscsapágy x x * A termékkódot attól függően kell L ill. R utótaggal kiegészíteni, hogy bal oldali (L) vagy jobb oldali (R) kivitelre van szükség. Talpméret Furattávolság Felfogatófurat-Ø 30

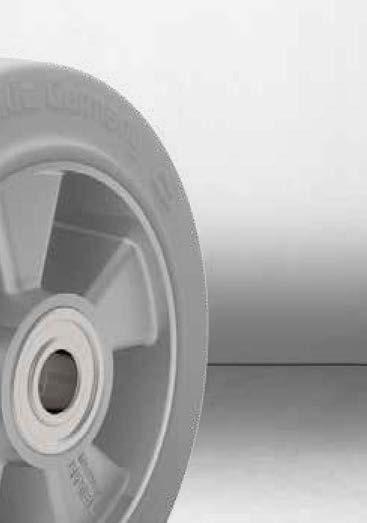

31 A Blickle új ALEV...-SG-AS sorozata. Antisztatikus kerekek és görgők nyommentes szürke gumi futófelülettel. 3 31

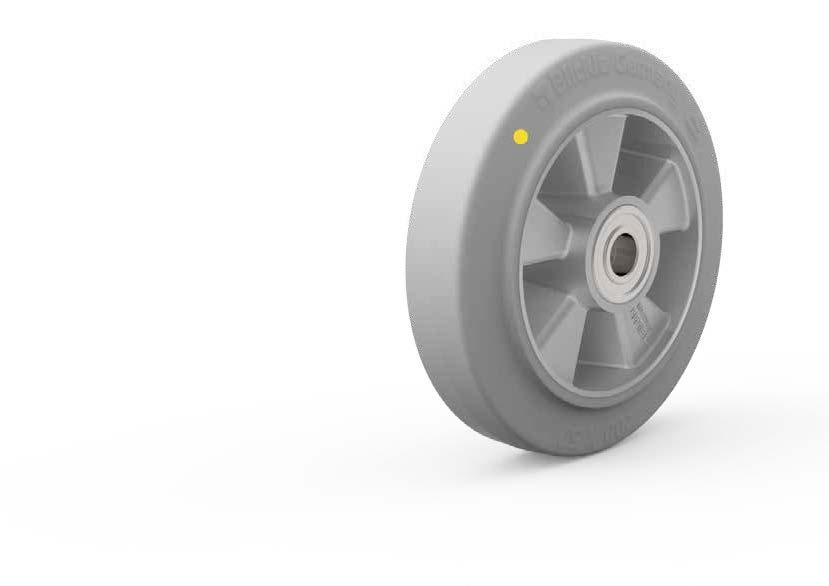

32 Innovatív és elektrosztatikusan vezetőképes. A Blickle új terméke: ALEV...-SG-AS sorozat. 3 Innováció elektrosztatikus feltöltődésre érzékeny területeken: antisztatikus kerekek nyommentes szürke gumi futófelülettel. A Blickle elektromosan vezetőképes kerekeinek és görgőinek széles portfóliója egy innovatív újdonsággal bővült: antisztatikus kerekek elasztikus tömörgumi abronccsal nyommentes szürke kivitelben. Az antisztatikus kerekek és görgők fontos komponensei az egészségügyi technológiának, a villamos- és félvezető iparnak, az autóiparnak vagy a kórházaknak. Többek között szállítóeszközökön kerülnek alkalmazásra. Ezeken megakadályozzák a fájdalmas elektrosztatikus kisüléseket, amelyeket a szállítóeszköz mozgása, vagy maga a szállítmány okoz, és megvédik az érzékeny elektronikai berendezéseket a károsodásoktól. Eddig, ha elektromosan vezetőképes gumi futófelületű kerékre volt szükség, csak fekete színű gumiabroncs jöhetett szóba. Ezeknek azonban az a hátránya, hogy számos padlón nemkívánatos nyomokat hagynak hátra. Nagyfokú higiéniás követelményekkel rendelkező ágazatokban ezek eltüntetése hatalmas munka- és költségráfordítással jár. A Blickle ALEV keréksorozata immár egy olyan antisztatikus kivitellel bővült, amely elasztikus tömörgumiból készül és nyommentes szürke abronccsal rendelkezik. Ennek elektromos ellenállása maximum 10 7 Ohm, a futófelület keménysége 65 Shore A, használat során pedig nem hagy nyomot. 32

33 Sorozat: ALEV...-SG-AS Nagy teherbírású görgő Blickle EasyRoll elasztikus tömörgumi futófelületű kerékkel, aluminiumfelnivel, antisztatikus kivitelben kg RoHS Futófelület keménysége Felhasználási hőmérséklet Gördülési ellenállás Menetzaj Padlóvédelem 65 Shore A -25 C +80 C -25 C +80 C rövid ideig max C jó nagyon jó nagyon jó Blickle EasyRoll ALEV...-SG-AS keréksorozat: Abroncs: kiváló minőségű elasztikus tömörgumi ( Blickle EasyRoll ) könnyen gördülő minőségben, 65 Shore A keménységű, kiváló szállítási kényelem, halk futás, alacsony gördülési ellenállás jellemzi, rendkívül padlókímélő, szürke színű, nyommentes, antisztatikus kivitel, felnire vulkanizált. Felni: alumíniumöntvény. Csapágytípus: Golyóscsapágy: két bepréselt golyóscsapágy, hosszú élettartamú zsírral kenve. Egyéb tulajdonságok: Elektromos ellenállás 10 7 Ω. Kémiai ellenállóság sok agresszív anyaggal szemben, de nem olajálló (G15-katalógus, táblázat, oldal). Felhasználási hőmérséklet: -25 C +80 C, rövid ideig max C. +60 C feletti környezeti hőmérsékleteknél a teherbírás csökken. Normál használat mellett karbantartást nem igényel. Kerekek Kerék-Ø (D) Abroncsszélesség (T2) Teherbírás [kg] Csapágytípus Tengelyfurat-Ø (d) Agyfurathossz (T1) ALEV 100/15K-SG-AS Golyóscsapágy ALEV 125/15K-SG-AS Golyóscsapágy ALEV 160/20K-SG-AS Golyóscsapágy ALEV 200/20K-SG-AS Golyóscsapágy ALEV 200/25K-SG-AS Golyóscsapágy ALEV 250/20K-SG-AS Golyóscsapágy ALEV 250/25K-SG-AS Golyóscsapágy További változatokat keresse a Blickle katalógusában G15! Változatok/ Tartozékok elektromosan vezető kivitelben, fekete abronccsal * Kiegészítő rendelési kód -EL Rendelhető 100, 125, 200, 250 mm kerék-ø * Elektromos ellenállás 10 4 Ω 33

34 Sorozat: L-ALEV...-SG-AS, B-ALEV...-SG-AS, BH-ALEV...-SG-AS Acéllemez villás görgő, közepes teherbírású kivitel, talplemezes rögzítés, elasztikus tömörgumi futófelületű kerék Blickle EasyRoll, antisztatikus kg RoHS Blickle EasyRoll Villa: L/B/BH sorozat Acéllemezből préselt, forgóvillánál duplasoros golyóscsapágyazás a forgókoszorúban, stabil központi csappal ( mm kerékátmérőnél), forgókoszorú-tömítéssel. A forgókoszorú speciális dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: ALEV...-SG-AS Abroncs: kiváló minőségű könnyen gördülő elasztikus tömörgumi ( Blickle EasyRoll ), 65 Shore A keménységű, szürke színű, nyommentes, antisztatikus kivitel. Elektromos ellenállás 10 7 Ω. Felni: alumíniumöntvény. Csapágytípus: két bepréselt golyóscsapágy. 3 Forgóvillás görgők Fixvillás görgők Forgóvillás görgők "stop-fix" fékkel Kerék-Ø Abroncsszélesség Teherbírás [kg] Csapágytípus Beépítési Talpméret L-ALEV 100K-SG-AS B-ALEV 100K-SG-AS L-ALEV 100K-FI-SG-AS Golyóscsapágy L-ALEV 125K-SG-AS B-ALEV 125K-SG-AS L-ALEV 125K-FI-SG-AS Golyóscsapágy L-ALEV 160K-SG-AS B-ALEV 160K-SG-AS L-ALEV 160K-FI-SG-AS Golyóscsapágy L-ALEV 200K-SG-AS B-ALEV 200K-SG-AS L-ALEV 200K-FI-SG-AS Golyóscsapágy L-ALEV 250K-3-SG-AS BH-ALEV 250K-SG-AS * Golyóscsapágy * stop-top féktípust lásd a Változatok / Tartozékok címszó alatt Furattávolság Csavarfurat-Ø Kinyúlás forgóvilla További változatokat keresse a Blickle katalógusában G15! Változatok/ Tartozékok elektromosan vezető kivitelben, fekete abronccsal stop-top fékkel central-stop központi fékkel irányrögzítő (tartozék) műanyag (-FP), ill. acél (-FS) *** lábvédővel Kiegészítő rendelési kód -EL -ST -CS11 lásd ** -FP / -FS Rendelhető 100, 125, 200 összes méret mm kerék-ø lásd** érdeklődés alapján 250 mm kerék-ø kerék-ø ** RI mm-es kerékátmérőhöz, RI mm-es kerékátmérőhöz (csak fék nélküli forgóvillás görgőkhöz) *** 125 mm kerékátmérőnél műanyag lábvédővel (-FP) 34

35 Sorozat: LH-ALEV...-SG-AS, BH-ALEV...-SG-AS Acéllemez villás görgő, nagy teherbírású kivitel, talplemezes rögzítés, elasztikus tömörgumi futófelületű kerék Blickle EasyRoll, antisztatikus kivitel kg RoHS Blickle EasyRoll Villa: LH/BH sorozat Erős acéllemezből préselt, forgóvillnál masszív villaszárral és talplemezzel, nagyon stabil központi csappal csavarozott és biztosított, duplasoros golyóscsapágyazás a forgókoszorúban, megerősítve négy speciálisan kialakított, edzett csapágycsésze beépítésével, ezáltal különösen ellenálló rázkódásokkal és ütődésekkel szemben. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: ALEV...-SG-AS Abroncs: kiváló minőségű elasztikus tömörgumi ( Blickle EasyRoll ) könnyen gördülő minőségben, 65 Shore A keménységű, szürke színű, nyommentes, antisztatikus kivitel. Elektromos ellenállás 10 7 Ω. Felni: alumíniumöntvény. Csapágytípus: két bepréselt golyóscsapágy. Forgóvillás görgők Fixvillás görgők Forgóvillás görgők stop-fix fékkel Kerék-Ø Abroncsszélesség Teherbírás [kg] Csapágytípus Beépítési LH-ALEV 100K-1-SG-AS BH-ALEV 100K-1-SG-AS LH-ALEV 100K-1-FI-SG-AS Golyóscsapágy LH-ALEV 100K-3-SG-AS BH-ALEV 100K-3-SG-AS LH-ALEV 100K-3-FI-SG-AS Golyóscsapágy LH-ALEV 125K-1-SG-AS BH-ALEV 125K-1-SG-AS LH-ALEV 125K-1-FI-SG-AS Golyóscsapágy LH-ALEV 125K-3-SG-AS BH-ALEV 125K-3-SG-AS LH-ALEV 125K-3-FI-SG-AS Golyóscsapágy LH-ALEV 160K-SG-AS BH-ALEV 160K-SG-AS LH-ALEV 160K-FI-SG-AS Golyóscsapágy LH-ALEV 200K-SG-AS BH-ALEV 200K-SG-AS LH-ALEV 200K-FI-SG-AS Golyóscsapágy LH-ALEV 250K-SG-AS BH-ALEV 250K-SG-AS * Golyóscsapágy * stop-top féktípust lásd a Változatok/Tartozékok címszó alatt Talpméret Furattávolság Csavarfurat-Ø Kinyúlás forgóvilla 3 További változatokat keresse a Blickle katalógusában G15! Változatok/ Tartozékok elektromosan vezető kivitelben, fekete abronccsal stop-top fékkel central-stop központi fékkel ideal-stop fékkel, beépítési +17mm ** irányrögzítő (tartozék) acél lábvédővel Kiegészítő rendelési kód -EL -ST -CS13 -IS lásd *** -FS Rendelhető 100, 125, 200 összes méret 160, 200, 250 mm 160, 200, 250 mm kerékátmérőt és érdeklődés alapján 250 mm kerék-ø kerék-ø kerék-ø talpméretet lásd *** ** tartozék műanyag adapterlap az ideal-stop nélkül szerelt forgó- és fixvillás görgők beépítési ának kiegyenlítésére: termékkód: AP3 *** RI mm-es kerékátmérőhöz mm-es talpmérettel, RI mm-es kerékátmérőhöz mm-es talpmérettel RI mm-es kerékátmérőhöz (csak fék nélküli forgóvillás görgőkhöz) 35

36 ANYAGISMERETI KOMPETENCIA. A mi specialitásunk: a Tökéletesség. Szakértelem. Kreativitás. Know-How. Így születik az innováció. Aki optimális terméket kíván létrehozni, szüksége van a tökéletes anyagra. Az évtizedek során a Blickle a poliuretán futófelületek vezető szakértőjévé vált. A poliuretán esetén a siker a gyártás minden egyes részletén múlik az alapkomponensektől a feldolgozásig, mivel az anyag receptúrája az egyik, feldolgozása pedig a minőség másik tartóoszlopa. A fémfelnik homokfúvását, tisztítását és alapozását teljesen automatikusan végezzük. A poliuretán öntése számítógéppel vezérelt öntőgépekkel alacsonynyomású melegöntési eljárással történik. A szükséges adalékok, mint például a színező anyagok, aktivátorok vagy antisztatikus anyagok egyszerűen adagolhatók. A temperálás több meghatározott ciklusban történik, hogy a PU megkapja az optimális mechanikus és dinamikus tulajdonságokat. 36

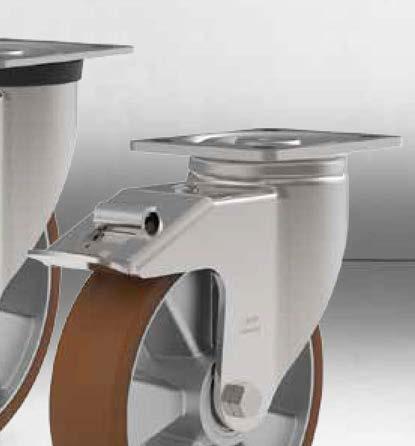

37 A Blickle új ALB sorozata optimalizált futófelület-geometriával. Kerekek és görgők csökkentett gördülési és fordulási ellenállással. 4 37

38 Nagy teherbírás, kiváló szállítási kényelem. Az új ALB keréksorozat optimalizált futófelület-geometriával. Különböző poliuretán futófelületű kerekek gördülési és fordulási ellenállásának összehasonlítása (kerék-ø 200 mm) ALTH sorozat Gördülési ellenállás 1,0% * Fordulási ellenállás 2,9% * ALBS sorozat Gördülési ellenállás 0,8% * Fordulási ellenállás 2,5% * ALB sorozat Gördülési ellenállás 0,6% * Fordulási ellenállás 1,7% * Blickle Extrathane Vékony futófelület Futófelület sugara R300 Futófelület keménysége 92 Shore A Blickle Besthane Soft Vastag futófelület Futófelület sugara R90 Futófelület keménysége 75 Shore A Blickle Besthane Vékony futófelület Futófelület sugara R100 Futófelület keménysége 92 Shore A alacsony gördülési és fordulási ellenállás magas * Ellenőrzés gyári új állapotban laboratóriumi körülmények között 300 kg terheléssel és azonos kerékvillába szerelve 4 Egyszerűbb és erőkímélőbb használat üzemen belüli anyagszállításhoz: az új ALB keréksorozat. A gördülési és fordulási ellenállás további csökkentése érdekében fejlesztette ki Blickle az új ALB keréksorozatot. Az intralogisztika területén a nagy szállítási terhelések mellett jelentkező egyre sokrétűbb alkalmazásoknál mind fontosabb szerepet játszik az áru mozgatásához szükséges erők csökkentése. A reakció-öntött Blickle Besthane poliuretán elasztomer futófelületként való alkalmazása az optimalizált futófelület-geometria mellett akár 40 százalékkal alacsonyabb gördülési ellenállást eredményez a szabványos poliuretán futófelületű kerekekkel szemben. Nagy teherbírásuk miatt a kerekek csomagszállító vontatóknál is ideálisak. Az olyan területeken, ahol az ergonómia és a munkabiztonság vonatkozásában a legmagasabb követelmények érvényesek, az új ALB keréksorozat már jelentős sikereket ért el. 38

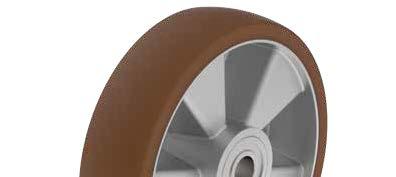

39 Sorozat: ALB Nagy teherbírású kerekek Blickle Besthane poliuretán futófelülettel, aluminiumfelnivel kg RoHS Futófelület keménysége Felhasználási hőmérséklet Gördülési ellenállás Menetzaj Padlóvédelem 92 Shore A -25 C +70 C -25 C +70 C rövid ideig max. +90 C kiváló jó jó Blickle Besthane ALB keréksorozat: Futófelület: kiváló minőségű, reakció-öntött poliuretán elasztomer (Blickle Besthane ), 92 Shore A keménységű, halk futás, nagyon alacsony gördülési ellenállás, magas dinamikus terhelhetőség jellemzi, padlókímélő, rendkívül kopásálló, kiváló vágás- és továbbszakadás-álló, barna színű, nyommentes, kontakt elszíneződés-mentes, nagyon jó kémiai rögzülés a felnivel. Felni: alumíniumöntvény. Csapágytípus: Golyóscsapágy: két bepréselt golyóscsapágy, hosszú élettartamú zsírral kenve. Egyéb tulajdonságok: Magas kémiai ellenállóság sok agresszív anyaggal szemben (G15-katalógus táblázat, oldal). Felhasználási hőmérséklet: -25 C +70 C, rövid ideig max. +90 C. +40 C feletti környezeti hőmérsékleteknél a teherbírás csökken. Normál használat mellett karbantartást nem igényel. Kerekek Kerék-Ø (D) Kerékszélesség (T2) Teherbírás 4 km/h [kg] Teherbírás 10 km/h [kg] Teherbírás 16 km/h [kg] Csapágytípus Tengelyfurat-Ø (d) Agyfurathossz (T1) ALB 101/15K Golyóscsapágy ALB 125/15K Golyóscsapágy ALB 150/20K Golyóscsapágy ALB 160/20K Golyóscsapágy ALB 200/20K Golyóscsapágy ALB 250/25K Golyóscsapágy R (R = futófelület sugara) 39

40 Sorozat: L-ALB, B-ALB, BH-ALB Acéllemez villás görgő, közepes teherbírású kivitel, talplemezes rögzítéssel, kerék Blickle Besthane poliuretán futófelülettel kg RoHS Blickle Besthane Villa: L/B/BH sorozat Acéllemezből préselt, forgóvillánál duplasoros golyóscsapágyazás a forgókoszorúban, stabil központi csappal ( mm kerékátmérőnél), forgókoszorú-tömítéssel. A forgókoszorú speciális dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: ALB sorozat Futófelület: kiváló minőségű poliuretán elasztomer (Blickle Besthane ), 92 Shore A keménységű, magas dinamikus teherbírás jellemzi, barna színű, nyommentes, kontakt elszíneződés-mentes. Felni: alumíniumöntvény. Csapágytípus: két bepréselt golyóscsapágy. Forgóvillás görgők Fixvillás görgők Forgóvillás görgők stop-fix fékkel Kerék-Ø Kerékszélesség Teherbírás [kg] Csapágytípus Beépítési L-ALB 101K B-ALB 101K L-ALB 101K-FI Golyóscsapágy L-ALB 125K B-ALB 125K L-ALB 125K-FI Golyóscsapágy L-ALB 150K B-ALB 150K L-ALB 150K-FI Golyóscsapágy L-ALB 160K B-ALB 160K L-ALB 160K-FI Golyóscsapágy L-ALB 200K B-ALB 200K L-ALB 200K-FI Golyóscsapágy L-ALB 250K BH-ALB 250K * Golyóscsapágy * stop-top féktípust lásd a Változatok/Tartozékok címszó alatt Talpméret Furattávolság Csavarfurat-Ø Kinyúlás forgóvilla 4 További változatokat keresse a Blickle katalógusában G15! Változatok/ Tartozékok stop-top fékkel central-stop központi fékkel irányrögzítő (tartozék) műanyag (-FP) ill. acél (-FS) *** lábvédővel Kiegészítő rendelési kód -ST -CS11 lásd ** -FP / -FS Rendelhető összes mérethez mm kerék-ø lásd** érdeklődés alapján kerék-ø ** RI mm-es kerékátmérőhöz, RI mm-es kerékátmérőhöz (csak fék nélküli forgóvillás görgőkhöz) *** Lábvédő műanyagból (-FP) 125 mm kerékátmérőhöz 40

41 Sorozat: LK-ALB, BK-ALB, BH-ALB Acéllemez villás görgők, nagy teherbírású kivitel, talplemezes rögzítéssel, kerék Blickle Besthane poliuretán futófelülettel kg RoHS Blickle Besthane Villa: LK/BK/BH Erős acéllemezből préselt, forgóvillánál duplasoros golyóscsapágyazás a forgókoszorúban, stabil központi csappal ( mm kerékátmérőnél), forgókoszorú-tömítéssel. A forgókoszorú dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, CR6-mentes. Kerekek: ALB sorozat Futófelület: kiváló minőségű poliuretán elasztomer (Blickle Besthane ), 92 Shore A keménységű, magas dinamikus teherbírás jellemzi, barna színű, nyommentes, kontakt elszíneződés-mentes. Felni: alumíniumöntvény. Csapágytípus: két bepréselt golyóscsapágy. Forgóvillás görgők Fixvillás görgők Forgóvillás görgők stop-fix fékkel Kerék-Ø Kerékszélesség Teherbírás [kg] Csapágytípus Beépítési Talpméret Furattávolság LK-ALB 101K-1 BK-ALB 101K-1 LK-ALB 101K-1-FI Golyóscsapágy LK-ALB 101K-3 BK-ALB 101K-3 LK-ALB 101K-3-FI Golyóscsapágy LK-ALB 125K-1 BK-ALB 125K-1 LK-ALB 125K-1-FI Golyóscsapágy LK-ALB 125K-3 BK-ALB 125K-3 LK-ALB 125K-3-FI Golyóscsapágy LK-ALB 150K BH-ALB 150K LK-ALB 150K-FI Golyóscsapágy LK-ALB 160K BH-ALB 160K LK-ALB 160K-FI Golyóscsapágy LK-ALB 200K BH-ALB 200K LK-ALB 200K-FI Golyóscsapágy Csavarfurat-Ø Kinyúlás forgóvilla 4 További változatokat keresse a Blickle katalógusában G15! Változatok/ Tartozékok stop-top fékkel central-stop központi fékkel ideal-stop" fékkel beépítési +17mm * irányrögzítő (tartozék) acél lábvédővel Kiegészítő rendelési kód -ST -CS11 -IS lásd ** -FS Rendelhető összes mérethez mm 100, 125, 160, 200 mm kerékátmérőt és érdeklődés alapján kerék-ø 140x110 mm kerék-ø talpmérettel talpméretet lásd ** * tartozék műanyag adapterlap az ideal-stop nélkül szerelt forgó- és fixvillás görgők beépítési ának kiegyenlítésére: termékkód: AP3 ** RI mm-es kerékátmérőhöz mm-es talpmérettel, RI mm-es kerékátmérőhöz mm-es talpmérettel RI mm-es kerékátmérőhöz (csak fék nélküli forgóvillás görgőkhöz) 41

42 Sorozat: LH-ALB, BH-ALB Acéllemez villás görgő, nagy teherbírású kivitel, talplemezes rögzítéssel, kerék Blickle Besthane poliuretán futófelülettel kg RoHS Blickle Besthane Villa: LH/BH sorozat Erős acéllemezből préselt, forgóvillánál masszív villaszárral és talplemezzel, nagyon stabil központi csappal csavarozott és biztosított, duplasoros golyóscsapágyazás a forgókoszorúban, megerősítve négy, speciálisan kialakított, edzett csapágycsészével, ezáltal különösen ellenálló a rázkódásokkal és ütődésekkel szemben. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: ALB sorozat Futófelület: kiváló minőségű poliuretán elasztomer (Blickle Besthane ), 92 Shore A keménységű, magas dinamikus teherbírás jellemzi, barna színű, nyommentes, kontakt elszíneződés-mentes. Felni: alumíniumöntvény. Csapágytípus: két bepréselt golyóscsapágy. 4 Forgóvillás görgők Fixvillás görgők Forgóvillás görgők stop-fix fékkel Kerék-Ø Kerékszélesség Teherbírás [kg] Csapágytípus Beépítési LH-ALB 101K-1 BH-ALB 101K-1 LH-ALB 101K-1-FI Golyóscsapágy LH-ALB 101K-3 BH-ALB 101K-3 LH-ALB 101K-3-FI Golyóscsapágy LH-ALB 125K-1 BH-ALB 125K-1 LH-ALB 125K-1-FI Golyóscsapágy LH-ALB 125K-3 BH-ALB 125K-3 LH-ALB 125K-3-FI Golyóscsapágy LH-ALB 150K BH-ALB 150K LH-ALB 150K-FI Golyóscsapágy LH-ALB 160K BH-ALB 160K LH-ALB 160K-FI Golyóscsapágy LH-ALB 200K BH-ALB 200K LH-ALB 200K-FI Golyóscsapágy LH-ALB 250K BH-ALB 250K * Golyóscsapágy * stop-top féktípust lásd a Változatok/Tartozékok címszó alatt Talpméret Furattávolság Csavarfurat-Ø Kinyúlás forgóvilla További változatokat keresse a Blickle katalógusában G15! Változatok/ Tartozékok stop-top fékkel central-stop központi fékkel ideal-stop fékkel beépítési +17mm ** irányrögzítő (tartozék) acél lábvédővel rögzítőláb Kiegészítő rendelési kód -ST -CS13 -IS lásd *** -FS FF 125/150/160/200 Rendelhető összes méret mm kerék-ø mm kerék-ø kerékátmérőt és talpméretet lásd *** ** tartozék műanyag adapterlap az ideal-stop nélkül szerelt forgó- és fixvillás görgők beépítési ának kiegyenlítésére: termékkód: AP3 ***RI mm-es kerékátmérőhöz mm-es talpmérettel, RI mm-es kerékátmérőhöz mm-es talpmérettel RI mm-es kerékátmérőhöz (csak fék nélküli forgóvillás görgőkhöz) érdeklődés alapján 125, 150, 160, 200 mm kerék-ø 42

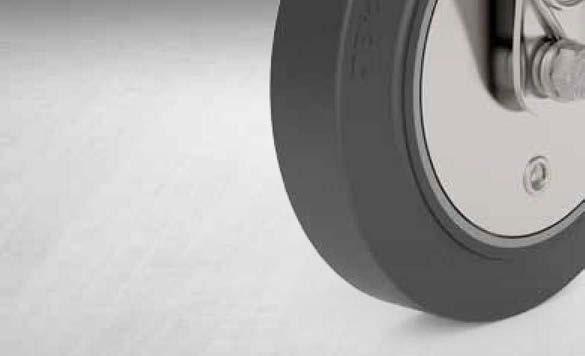

43 Jó csillapítás és maximális szállítási kényelem. Blickle SoftMotion. Lágygumiból készült kerekek és görgők. 5 43

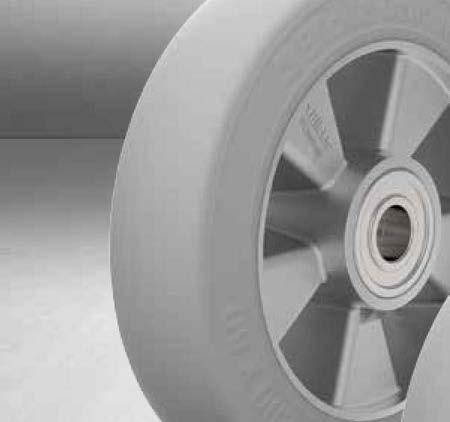

44 Tökéletes ütésérzékeny alkatrészekhez és árukhoz: A POES/ALES Blickle sorozatok. Blickle SoftMotion A még nagyobb szállítási kényelem érdekében: az új Blickle SoftMotion lágygumi-sorozat. Minden olyan felhasználásnál, ahol a maximális szállítási komfortnak, a szállított áru kiváló rázkódás-csillapításának és a zajszint nagymértékű csökkentésének döntő jelentősége van, az új Blickle SoftMotion lágygumi-sorozat optimális megoldást nyújt. 5 A kiváló minőségű különleges lágygumi futófelülettel készült új kerekekkel a gördülés puha siklássá válik. Az abroncs szilárdan van a poliamid (POES sorozat), illetve az alumíniumfelnire (ALES sorozat) rávulkanizálva. Ezáltal a kerekek oldalsó terhelésnek is nagyon jól ellenállnak. A vastag futófelület-párna az egyedi futófelület-kontúrral úgyszintén sima haladást biztosít. A kiváló minőségű gumikeverék alkalmazásának köszönhetően az 55 Shore A keménységű futófelület nagy rugalmassággal és csekély gördülési ellenállással rendelkezik. A szervírozó kocsiktól az ütésérzékeny alkatrészek szállításáig az új Blickle SoftMotion lágygumi-sorozat új menetélményt nyújt mindenki számára. 44

45 Sorozat: POES, ALES Blickle SoftMotion, lágygumi futófelületű kerekek poliamid, ill. alumíniumfelnivel kg RoHS Futófelület keménysége Felhasználási hőmérséklet 55 Shore A -25 C +80 C -25 C +80 C rövid ideig max C POES sorozat Gördülési ellenállás nagyon jó ALES sorozat Menetzaj Padlóvédelem kiváló kiváló Blickle SoftMotion POES/ALES keréksorozat: Abroncs: Kiváló minőségű elasztikus tömörgumi ( Blickle SoftMotion ), 55 Shore A keménységű, maximális szállítási kényelmet biztosít, különösen zajcsillapító, csekély gördülési ellenállással rendelkezik, rendkívül padlókímélő, nyommentes szürke színű, a felnire vulkanizált. Felni: POES sorozat: kiváló minőségű, törésálló poliamid 6, fekete színű. ALES sorozat: alumíniumöntvény. Csapágytípusok: Golyóscsapágy (C): középre beágyazott, tömített golyóscsapágy, hosszú élettartamú zsírral kenve. Golyóscsapágy: két bepréselt golyóscsapágy, hosszú élettartamú zsírral kenve. Egyéb tulajdonságok: Magas kémiai ellenállóság sok agresszív anyaggal szemben, de nem olajálló. (G15-katalógus táblázat, oldal). Felhasználási hőmérséklet: -25 C +80 C, rövid ideig max C. +35 C feletti környezeti hőmérsékleteknél a teherbírás csökken. Normál használat mellett karbantartást nem igényel. Kerekek Kerék-Ø (D) kerék kiegészítő golyóscsapágytömítéssel -KD mm kerék-ø érdeklődés alapján Abroncsszélesség (T2) Teherbírás [kg] Csapágytípus Tengelyfurat-Ø (d) Agyfurathossz (T1) POES 102/8K-SG-FK * Golyóscsapágy (C) 8 36 POES 100/8K-SG Golyóscsapágy (C) 8 46 POES 127/8K-SG-FK * Golyóscsapágy (C) 8 36 POES 125/8K-SG Golyóscsapágy (C) 8 46 ALES 150/20K-SG Golyóscsapágy ALES 160/20K-SG Golyóscsapágy ALES 200/20K-SG Golyóscsapágy * alkalmazható műszerkocsi görgőknél is 5 ALES sorozat POES 102/8K-SG-FK POES 100/8K-SG POES 127/8K-SG-FK POES 125/8K-SG Változatok/Tartozékok Kiegészítő rendelési kód Rendelhető 45

46 Sorozat: LE-POES, B-POES, LE-ALES, B-ALES Acéllemez villás görgők, talplemezes rögzítéssel, kerék lágygumi futófelülettel Blickle SoftMotion kg RoHS Blickle SoftMotion Villa: LE/B sorozat Acéllemezből préselt, forgóvillánál duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorú-tömítéssel. A forgókoszorú speciális, dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: POES, ALES sorozat Abroncs: kiváló minőségű elasztikus tömörgumi ( Blickle SoftMotion ) könnyen gördülő minőségben, 55 Shore A keménységű, nyommentes szürke. Felni: POES sorozat: kiváló minőségű törésálló poliamid 6, fekete színű. ALES sorozat: alumíniumöntvény. Csapágytípusok: középre beágyazott golyóscsapágy (C) vagy két bepréselt golyóscsapágy. Forgóvillás görgők Fixvillás görgők Forgóvillás görgők stop-fix fékkel Kerék-Ø Abroncsszélesség Teherbírás [kg] Csapágytípus Beépítési Talpméret Furattávolság LE-POES 100K-SG B-POES 100K-SG LE-POES 100K-FI-SG Golyóscsapágy (C) LE-POES 125K-SG B-POES 125K-SG LE-POES 125K-FI-SG Golyóscsapágy (C) LE-ALES 150K-SG B-ALES 150K-SG LE-ALES 150K-FI-SG Golyóscsapágy LE-ALES 160K-SG B-ALES 160K-SG LE-ALES 160K-FI-SG Golyóscsapágy LE-ALES 200K-SG B-ALES 200K-SG LE-ALES 200K-FI-SG Golyóscsapágy Csavarfurat-Ø Kinyúlás forgóvilla 5 Változatok/Tartozékok POES sorozat ábrája stop-top fékkel central-stop központi fékkel Kiegészítő rendelési kód -ST -CS11 Rendelhető mm mm kerék-ø kerék-ø forgóvillás műszerkocsi görgők talpas rögzítéssel LKPA-POES 102K-SG-FK LKPA-POES 127K-SG-FK mm kerék-ø fixvillás műszerkocsi görgők talpas rögzítéssel BKPA-POES 102K-SG-FK BKPA-POES 127K-SG-FK mm kerék-ø forgóvillás műszerkocsi görgő, talpas, stop-fix fékkel LKPA-POES 102K-FI-SG-FK LKPA-POES 127K-FI-SG-FK mm kerék-ø 46

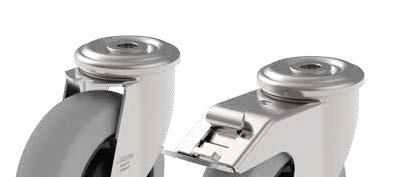

47 Sorozat: LER-POES Acéllemez villás görgő, hátfuratos rögzítéssel, kerék lágygumi futófelülettel Blickle SoftMotion 150 kg RoHS Blickle SoftMotion Villa: LER sorozat- Acéllemezből préselt, duplasoros golyóscsapágyazás a forgókoszorúban, stabil központi csappal, csapágygolyó-védelem a talplemez különleges kialakításának és az alátétlencsének köszönhetően. A forgókoszorú speciális, dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: POES sorozat Abroncs: kiváló minőségű elasztikus tömörgumi ( Blickle SoftMotion ) könnyen gördülő minőségben, 55 Shore A keménységű, nyommentes szürke. Felni: kiváló minőségű törésálló poliamid 6, fekete színű. Csapágytípus: középre befröccsöntött golyóscsapágy (C). Forgóvillás görgők Forgóvillás görgők stop-fix fékkel Kerék-Ø Abroncsszélesség Teherbírás [kg] Csapágytípus Beépítési LER-POES 100K-SG LER-POES 100K-FI-SG Golyóscsapágy (C) LER-POES 125K-SG LER-POES 125K-FI-SG Golyóscsapágy (C) Talp-Ø Hátfurat-Ø Kinyúlás forgóvilla 5 Változatok/Tartozékok forgóvillás műszerkocsi görgők hátfuratos rögzítéssel LKRA-POES 102K-SG-FK LKRA-POES 127K-SG-FK fixvillás műszerkocsi görgők hátfuratos rögzítéssel BKRA-POES 102K-SG-FK BKRA-POES 127K-SG-FK forgóvillás műszerkocsi görgő hátfurattal és stop-fix fékkel LKRA-POES 102K-FI-SG-FK LKRA-POES 127K-FI-SG-FK Kiegészítő rendelési kód Rendelhető összes mérethez összes mérethez összes mérethez 47

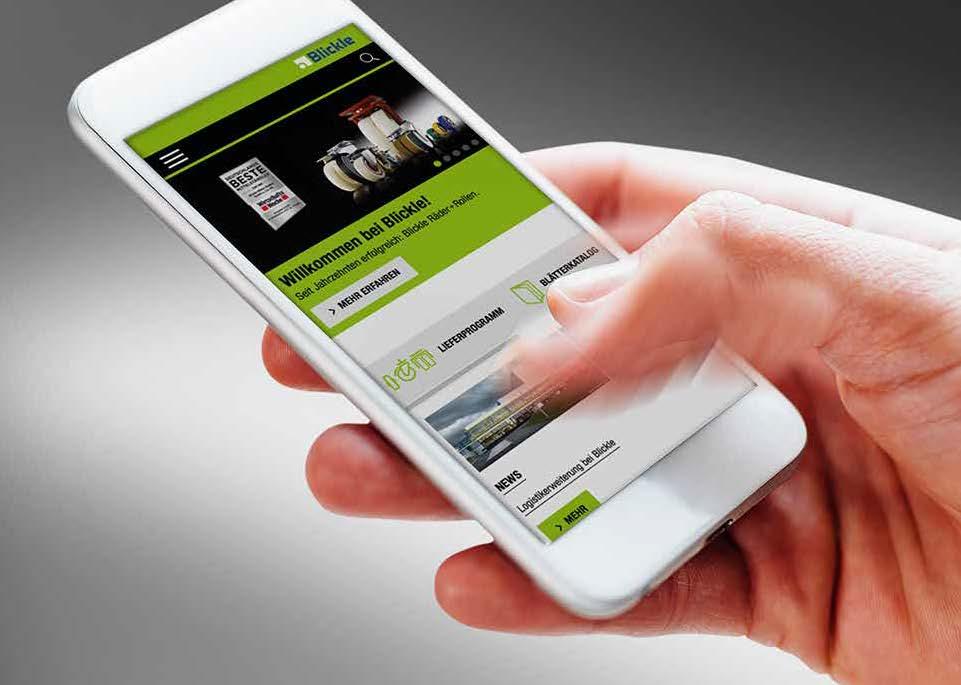

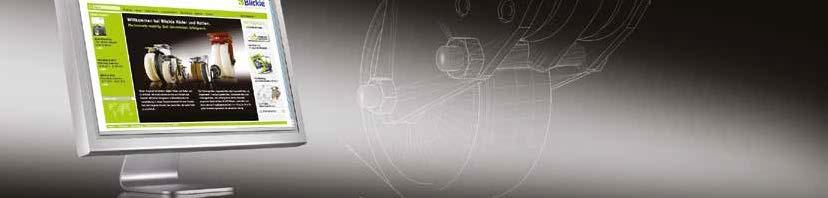

48 TERMÉK KERESŐ Innovatív az internet világában is. Mozgásba hozzuk a digitális világot. Egy innovatív vállalkozás nem korlátozódik csak a termékfejlesztésekre. A Blickle weboldalán található egyedülálló termékkereső ( Product Finder ) három egyszerű lépésben vezeti el a felhasználót a kívánt és megfelelő termékhez. A Blickle honlapján nincs hosszú keresgélés és kattintgatás. A felhasználó három kattintással megtalálja amit keres, ennél egyszerűbb már nem is lehet. A Blickle weboldal informatív és áttekinthető, kiegészülve az aktuális és érdekes információkat tartalmazó Blickle céges Facebook-oldallal. A világ állandó mozgásban van. Legyen Ön is részese! 48

49 Bővül a Blickle POEV termékcsalád. Az Allrounder-sorozat elasztikus tömörgumi abronccsal. 6 49

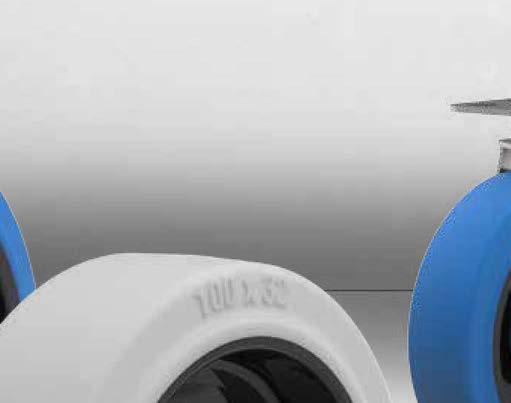

50 A sokszínű termékválaszték által kínált előnyök. Új kerékméretek és még több felhasználási lehetőség: a POEV sorozat. A POEV termékcsalád bővülése új kerékméretek egy még szélesebb programhoz. Szinte valamennyi területen és ágazatban fel lehet használni a nagyon jó ár-érték aránnyal rendelkező sokoldalú POEV sorozat kerekeit. A kerekek poliamidból készült felnivel és rávulkanizált elasztikus tömörgumi abronccsal rendelkeznek. 6 A hagyományos tömörgumi futófelülettel rendelkező kerekekkel szemben az itt használt kiváló minőségű elasztikus tömörgumi a könnyű futási tulajdonságok mellett egyrészt nagyobb teherbírással, másrészt jóval alacsonyabb gördülési ellenállással rendelkezik. Ez teszi a POEV sorozatot sokoldalú eszközzé számos alkalmazás számára. Főleg a 100 és 125 mm-es kerékátmérőknél kínál a POEV sorozat olyan új kiviteleket, melyek ár-érték aránya különösen jó. A G15 katalógus szabványos kerekeivel összehasonlítva azonos teljesítőképesség mellett egy kompaktabb, optimalizált felépítésű termék vált elérhetővé. 50

51 Sorozat: POEV...-SB, POEV...-SG Nagy teherbírású kerekek elasztikus tömörgumi abronccsal - Blickle EasyRoll, poliamid felnivel kg RoHS Futófelület keménysége Felhasználási hőmérséklet Gördülési ellenállás Menetzaj Padlóvédelem 65 Shore A -25 C +80 C -25 C +80 C rövid ideig max C nagyon jó nagyon jó nagyon jó Blickle EasyRoll POEV keréksorozat: Abroncs: kiváló minőségű elasztikus tömörgumi ( Blickle EasyRoll ) könnyen gördülő minőségben, 65 Shore A keménységű, kiváló szállítási kényelem, halk futás, alacsony gördülési ellenállás jellemzi, rendkívül padlókímélő, nyommentes kék (-SB), ill. nyommentes szürke (-SG), a felnire vulkanizált. Felni: kiváló minőségű, törésálló poliamid 6, fekete színű. Csapágytípus: Golyóscsapágy (C): középre beágyazott, tömített golyóscsapágy, hosszú élettartamú zsírral kenve. Egyéb tulajdonságok: Magas kémiai ellenállóság sok agresszív anyaggal szemben, de nem olajálló. (G15-katalógus táblázat, oldal). Felhasználási hőmérséklet: -25 C +80 C, rövid ideig max C. +35 C feletti környezeti hőmérsékleteknél a teherbírás csökken. Normál használat mellett karbantartást nem igényel. Kerekek Kerék-Ø (D) kerék kiegészítő golyóscsapágytömítéssel Abroncsszélesség (T2) Teherbírás [kg] Csapágytípus Tengelyfurat-Ø (d) Agyfurathossz (T1) POEV 102/8 36K-SB Golyóscsapágy (C) 8 36 POEV 102/8K-SB Golyóscsapágy (C) 8 46 POEV 102/8 36K-SG Golyóscsapágy (C) 8 36 POEV 102/8K-SG Golyóscsapágy (C) 8 46 POEV 127/8K-SG Golyóscsapágy (C) 8 36 POEV 126/8K-SB Golyóscsapágy (C) 8 46 POEV 126/10K-SB Golyóscsapágy (C) POEV 126/8K-SG Golyóscsapágy (C) 8 46 POEV 126/10K-SG Golyóscsapágy (C) További kerékátmérőket a G15 katalógus 164. oldalán talál További változatokat keresse a Blickle katalógusában G15! Változatok/ Tartozékok Sorozat POEV...-SB Sorozat POEV...-SG POEV 127/8K-SG-01 6 elektromosan vezető kivitelben, fekete színű abronccsal Kiegészítő rendelési kód -EL -KD Rendelhető érdeklődés alapján érdeklődés alapján 51

52 Sorozat: LE-POEV, B-POEV Acéllemez villás görgők, talplemezes rögzítéssel, elasztikus tömörgumi futófelületű kerékkel - Blickle EasyRoll 150 kg RoHS Blickle EasyRoll Villa: LE/B sorozat Acéllemezből préselt, forgóvillánál duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorú-tömítéssel. A forgókoszorú speciális, dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: POEV sorozat Abroncs: kiváló minőségű elasztikus tömörgumi ( Blickle EasyRoll ) könnyen gördülő minőségben, 65 Shore A keménységű, nyommentes kék (-SB), ill. nyommentes szürke (-SG). Felni: kiváló minőségű törésálló poliamid 6, fekete színű. Csapágytípus: középre beágyazott golyóscsapágy (C). Forgóvillás görgők Fixvillás görgők Forgóvillás görgők stop-fix fékkel Kerék-Ø Abroncsszélesség Teherbírás [kg] Csapágytípus Beépítési Talpméret Furattávolság LE-POEV 102K-SB B-POEV 102K-SB LE-POEV 102K-FI-SB Golyóscsapágy (C) LE-POEV 102K-SG B-POEV 102K-SG LE-POEV 102K-FI-SG Golyóscsapágy (C) LE-POEV 126K-SB B-POEV 126K-SB LE-POEV 126K-FI-SB Golyóscsapágy (C) LE-POEV 126K-SG B-POEV 126K-SG LE-POEV 126K-FI-SG Golyóscsapágy (C) Csavarfurat-Ø Kinyúlás forgóvilla 6 További változatokat keresse a Blickle katalógusában G15! Változatok/ Tartozékok nyommentes, szürke futófelületű kivitel ábrája elektromosan vezető kivitelben, fekete abroncs irányrögzítő (tartozék) * műanyag lábvédővel Kiegészítő rendelési kód -EL RI FP Rendelhető érdeklődés alapján összes mérethez 125 mm kerék-ø érdeklődés alapján műszerkocsi görgők talplemezes rögzítéssel érdeklődés alapján * csak fék nélküli forgóvillás görgőkhöz 52

53 Sorozat: LER-POEV Acéllemez villás görgők, hátfuratos rögzítéssel, elasztikus tömörgumi futófelületű kerékkel - Blickle EasyRoll 150 kg RoHS Blickle EasyRoll Villa: LER sorozat- Acéllemezből préselt, duplasoros golyóscsapágyazás a forgókoszorúban, stabil központi csappal, csapágygolyó-védelemmel a talplemez különleges kialakításának és az alátétlencsének köszönhetően. A forgókoszorú speciális, dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: POEV sorozat Abroncs: kiváló minőségű elasztikus tömörgumi ( Blickle EasyRoll ) könnyen gördülő minősében, 65 Shore A keménységű, nyommentes kék (-SB), ill. nyommentes szürke (-SG). Felni: kiváló minőségű törésálló poliamid 6, fekete színű. Csapágytípus: középre beágyazott golyóscsapágy (C). Forgóvillás görgők Forgóvillás görgők stop-fix fékkel Kerék-Ø Abroncsszélesség Teherbírás [kg] Csapágytípus Beépítési LER-POEV 102K-SB LER-POEV 102K-FI-SB Golyóscsapágy (C) LER-POEV 102K-SG LER-POEV 102K-FI-SG Golyóscsapágy (C) LER-POEV 126K-SB LER-POEV 126K-FI-SB Golyóscsapágy (C) LER-POEV 126K-SG LER-POEV 126K-FI-SG Golyóscsapágy (C) Talp-Ø Hátfurat-Ø Kinyúlás forgóvilla 6 További változatokat keresse a Blickle katalógusában G15! Változatok/ Tartozékok nyommentes, szürke futófelületű kivitel ábrája elektromosan vezető kivitelben, fekete abroncs műanyag lábvédővel Kiegészítő rendelési kód -EL -FP Rendelhető érdeklődés alapján 125 mm kerék-ø érdeklődés alapján műszerkocsi görgők hátfurtos rögzítéssel érdeklődés alapján 53

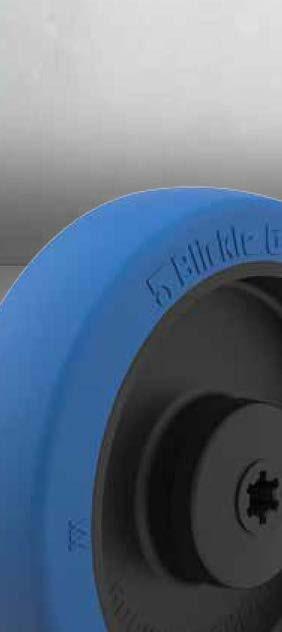

54 TÖBB MINT TERMÉK SZÉLES ALKALMAZÁSI TERÜLETEK. Minden feladathoz a megfelelő kerék és görgő. Mozgásba hozunk. Mindent. Mindenütt. A Blickle mozgásba hozza a világot: ahol valamit mozgatni kell, a Blickle kerekei és görgői alkalmazásra találnak. berendezésgyártás területén felmerülő egészen egyedi követelmények kihívásait is örömmel üdvözöljük. Számos és sokféle alkalmazási területen segítenek a Blickle kerekei és görgői a tárgyak biztonságos és gazdaságos mozgatásában. Termékeink az intralogisztika területén a lehető legnehezebb terheket is képesek az A pontból a B pontba juttatni. A gépgyártás területén bármely gépet mobillá teszünk. Termékeink az összes speciális higiéniai követelményeknek megfelelnek, amelyek az élelmiszergyártás területén vagy a kórházakban jelentkeznek. A Annak érdekében, hogy minden igénynek megfelelhessünk, folyamatosan fejlesztjük termékportfóliónkat az új anyagok fejlesztésétől a bevált termékek optimalizálásán át az úttörő technológiák bevezetéséig. A több mint terméket magába foglaló standard termékválasztékunkkal szinte minden alkalmazási területet képesek vagyunk lefedni. A különleges követelményekhez szaktanácsadóink és mérnökeink olyan egyedi fejlesztéseket terveznek, amelyek pontosan az adott feladat megoldására készülnek. 54

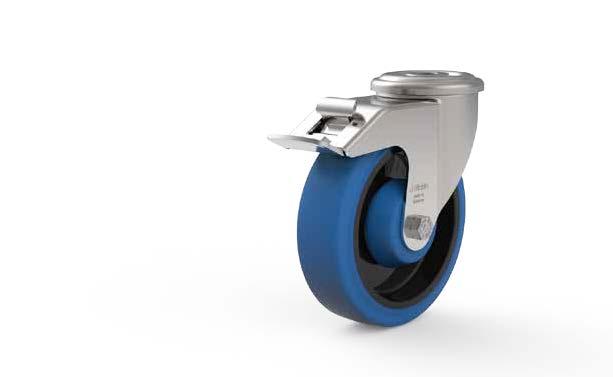

55 Optimális az élelmiszergyártáshoz és higiéniás alkalmazásokhoz. A POBS keréksorozat. A tiszta munkavégzés előfeltétel. 7 55

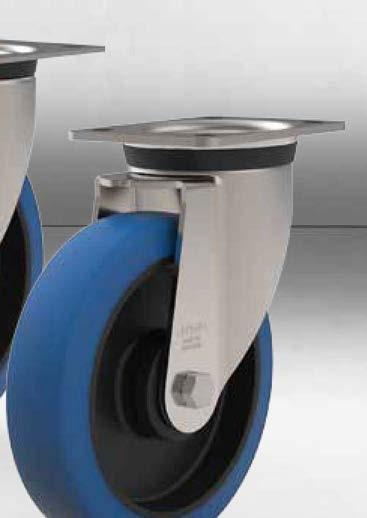

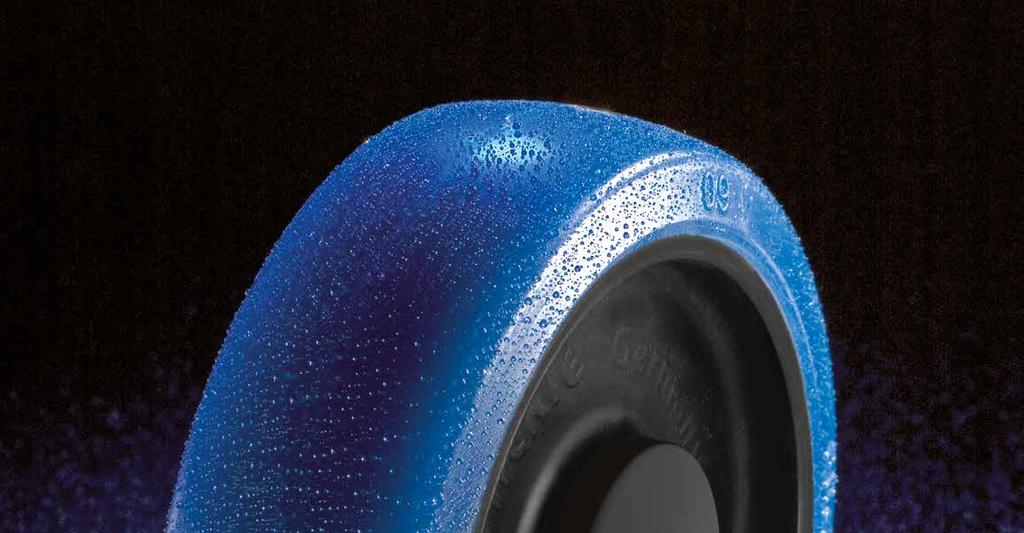

56 Tiszta megoldás, nedves környezetben is. A POBS keréksorozat. Padlókímélő futás és magas szállítási kényelem. Optimális megoldás az élelmiszergyártáshoz és az összes higiéniás alkalmazáshoz: a Blickle POBS keréksorozata. A higiénia szempontjából érzékeny területeken a nagy teherbírás, nagyon alacsony gördülési ellenállás, magas szállítási kényelem és padlókímélő futási teljesítmény elérése érdekében a Blickle a POBS sorozatra támaszkodik, amely már számos ügyfélprojektben bizonyított, és most az alapprogram részévé vált. 7 Míg a klasszikus ipari területeken a nagy teherbírásuk, kiváló padlóvédelmi képességeik és csekély gördülési ellenállásuk miatt a poliuretán futófelületű kerekek és görgők már vezető helyet foglalnak el, az élelmiszergyártás és higiénia területén az általában nedves környezet miatt gyakran hagyatkoznak kemény műanyag kerekekre. A Blickle POBS sorozatának köszönhetően a poliuretán futófelületek kényelmi tulajdonságai végre itt is megjelenhetnek. A puha, reakció-öntött prémium poliuretánból készült Blickle Besthane Soft különösen vastag futófelülete, amelyet egy poliamid felnire öntenek, lehetővé teszi a problémamentes használatot nedves környezetben is. A poliuretán futófelülettel rendelkező hagyományos kerekekkel ellentétben ezek a kerekek teljes felületükön hidrolízis-stabilak és korrózióállók. További előnye a magas kémiai ellenállóság számos agresszív anyaggal szemben. 56

57 Sorozat: POBS Nagy teherbírású kerekek Blickle Besthane Soft poliuretán futófelülettel, poliamid felnivel kg RoHS Futófelület keménysége Felhasználási hőmérséklet Gördülési ellenállás Menetzaj Padlóvédelem 75 Shore A -25 C +70 C -25 C +70 C rövid ideig max. +90 C kiváló nagyon jó nagyon jó Blickle Besthane Soft POBS keréksorozat: Futófelület: kiváló minőségű reakció-öntött poliuretán elasztomer (Blickle Besthane Soft), 75 Shore A keménységű, nagyon magas szállítási kényelem a különösen vastag elasztikus futófelületnek köszönhetően, halk futás, nagyon alacsony gördülési ellenállás, magas dinamikus terhelhetőség jellemzi, rendkívül padlókímélő és kopásálló, kiváló vágás-, ill. továbbszakadás-álló, kék színű, nyommentes, kontakt elszíneződés-mentes, nagyon jó kémiai rögzülés a felnivel. Felni: kiváló minőségű, törésálló, Polyamid 6, fekete színű. Csapágytípusok: Golyóscsapágy (C): középre beágyazott, tömített golyóscsapágy, rozsdamentes, hosszú élettartamú zsírral kenve. Golyóscsapágy (CC): két középre beágyazott, tömített golyóscsapágy, rozsdamentes, hosszú élettartamú zsírral kenve. Egyéb tulajdonságok: Korrózióálló és hidrolízis-stabil. Magas kémiai ellenállóság sok agresszív anyaggal szemben (G15 katalógus táblázat, oldal). Felhasználási hőmérséklet: -25 C +70 C, rövid ideig max. +90 C. +40 C feletti környezeti hőmérsékleteknél a teherbírás csökken. Normál használat mellett karbantartást nem igényel. Kerekek Kerék-Ø (D) kerék kiegészítő golyóscsapágytömítéssel -XKD érdeklődés alapján Abroncsszélesség (T2) Teherbírás [kg] Csapágytípus Tengelyfurat-Ø (d) Agyfurathossz (T1) POBS 80/8XKA Golyóscsapágy (C) 8 36 POBS 100x38/8XKA Golyóscsapágy (C) 8 46 POBS 100x38/10XKA Golyóscsapágy (C) POBS 125/8XKA Golyóscsapágy (C) 8 46 POBS 125/10XKA Golyóscsapágy (C) POBS 160/12XKA Golyóscsapágy (CC) POBS 200/12XKA Golyóscsapágy (CC) Kerék-Ø mm Változatok/Tartozékok Kerék-Ø mm 7 Kiegészítő rendelési kód Rendelhető 57

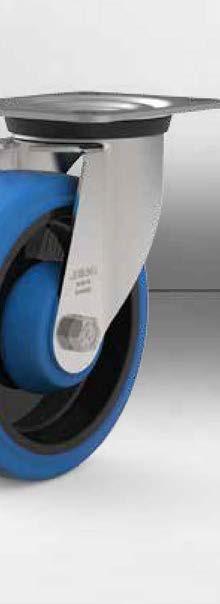

58 Sorozat: LEX-POBS, BX-POBS Nemesacél görgők talplemezes rögzítéssel, kerék poliuretán futófelülettel Blickle Besthane Soft kg RoHS Blickle Besthane Soft Villa: LEX/BX sorozat Kiváló minőségű rozsdamentes króm-nikkel acéllemezből préselt (anyagszám: /AISI 304), forgóvillánál duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorú-tömítéssel. A forgókoszorú speciális dinamikus Blickle-szegecselése könnyű elfordulást biztosít a forgókoszorú minimális játéka mellett, valamint magas élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Valamennyi alkatrész, a tengely anyagát is beleértve rozsdaálló. Csavarozott keréktengely. Fényesre csiszolt felület. Kerekek: POBS sorozat Futófelület: kiváló minőségű poliuretán elasztomer (Blickle Besthane Soft), 75 Shore A keménységű, nagyon alacsony gördülési ellenállás, magas dinamikus teherbírás jellemzi, hidrolízis-stabil, kék színű, nyommentes, kontakt elszíneződés-mentes. Felni: kiváló minőségű törésálló poliamid 6, fekete színű. Csapágytípusok: középre beágyazott rozsdamentes golyóscsapágy (C), vagy két, középre beágyazott rozsdamentes golyóscsapágy (CC). Forgóvillás görgők Fixvillás görgők Forgóvillás görgők stop-fix fékkel Kerék-Ø Abroncsszélesség Teherbírás [kg] Csapágytípus Beépítési Talpméret Furattávolság LEX-POBS 80XKA BX-POBS 80XKA LEX-POBS 80XKA-FI Golyóscsapágy (C) LEX-POBS 100XKA BX-POBS 100XKA LEX-POBS 100XKA-FI Golyóscsapágy (C) LEX-POBS 125XKA BX-POBS 125XKA LEX-POBS 125XKA-FI Golyóscsapágy (C) LEX-POBS 160XKA BX-POBS 160XKA LEX-POBS 160XKA-FI Golyóscsapágy (CC) LEX-POBS 200XKA BX-POBS 200XKA LEX-POBS 200XKA-FI Golyóscsapágy (CC) Csavarfurat-Ø Kinyúlás forgóvilla 7 Változatok/Tartozékok ideal-stop * fékkel Kiegészítő rendelési kód Rendelhető * a beépítési nem változik -IS mm kerék-ø 58

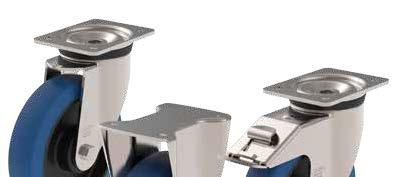

59 Sorozat: LKX-POBS, BKX-POBS Nagy teherbírású nemesacél görgők talplemezes rögzítéssel, kerék poliuretán futófelülettel - Blickle Besthane Soft kg RoHS Blickle Besthane Soft Villa: LKX/BKX sorozat Kiváló minőségű, erős, rozsdamentes króm-nikkel acéllemezből préselt (anyagszám: / AISI 304), forgóvillánál duplasoros golyóscsapágyazás a forgókoszorúban, stabil központi csappal ( mm kerékátmérőnél), forgókoszorú-tömítéssel. A forgókoszorú speciális dinamikus Blickle-szegecselése könnyű elfordulást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Valamennyi alkatrész, a tengely anyagát is beleértve rozsdaálló. Csavarozott keréktengely. Fényesre csiszolt felület. Kerekek: POBS sorozat Futófelület: kiváló minőségű poliuretán elasztomer (Blickle Besthane Soft), 75 Shore A keménységű, nagyon alacsony gördülési ellenállás, magas dinamikus teherbírás jellemzi, hidrolízis-stabil, kék színű, nyommentes kontakt elszíneződés-mentes. Felni: kiváló minőségű törésálló poliamid 6, fekete színű. Csapágytípusok: középre beágyazott rozsdamentes golyóscsapágy (C) vagy két, középre beágyazott rozsdamentes golyóscsapágy (CC). Forgóvillás görgők Fixvillás görgők Forgóvillás görgők stop-fix fékkel Kerék-Ø Abroncsszélesség Teherbírás [kg] Csapágytípus Beépítési Talpméret Furattávolság LKX-POBS 100XKA-1 BKX-POBS 100XKA-1 LKX-POBS 100XKA-1-FI Golyóscsapágy (C) LKX-POBS 125XKA-1 BKX-POBS 125XKA-1 LKX-POBS 125XKA-1-FI Golyóscsapágy (C) LKX-POBS 125XKA-3 BKX-POBS 125XKA-3 LKX-POBS 125XKA-3-FI Golyóscsapágy (C) LKX-POBS 160XKA BKX-POBS 160XKA LKX-POBS 160XKA-FI Golyóscsapágy (CC) LKX-POBS 200XKA BKX-POBS 200XKA LKX-POBS 200XKA-FI Golyóscsapágy (CC) Csavarfurat-Ø Kinyúlás forgóvilla Változatok/Tartozékok 7 stop-top fékkel Kiegészítő rendelési kód Rendelhető -ST mm kerék-ø 59

60 ÚJABB ELISMERÉS. A Blickle cég, mint a vállalkozói tevékenység modellje. A Világpiac-vezető Future Champion 2017 kitüntetés Ki lesz világpiac-vezető a jövőben? A St. Gallen-i Egyetem B. Meier Üzleti Iskolája a Német Világpiac-vezetők Akadémiájával (ADWM, Akademie Deutscher Weltmarktführer) együttműködve számos németországi, ausztriai és svájci vállalkozást vizsgált meg. A bázis: a világpiacvezető-index, amely a nyertest bizonyos átlátható kiválasztási kritériumok szerint határozza meg. A díjat azok a vállalkozások kapják meg, amelyek saját ágazatukban modellként szolgálnak a sikeres vállalkozói tevékenység vonatkozásában. Éppúgy, mint a Blickle. A Blickle már az elmúlt évben problémamentesen teljesítette ezeket a feltételeket. A Blickle számára ez a díj nemcsak a korábbi teljesítmény elismerése, hanem ösztönzést jelent a termékminőség, az ügyfél-elégedettség és a gazdaságosság további növelésére, hogy ezt a címet a jövőben is kiérdemelje. 60

61 Műanyag ikergörgők. Blickle MOVE. Duplán jobban mozgat. 8 61

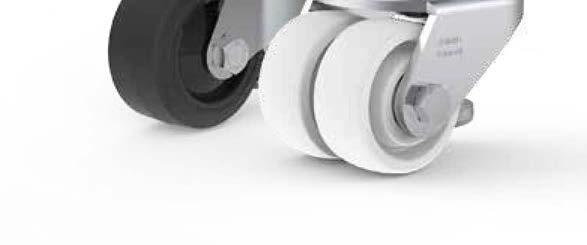

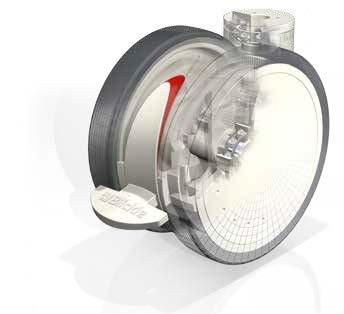

62 Magas elvárások, új görgők: MOVE. Az innováció. Poliamid felni Opcionális pozíciójelző választható színes azonosítóval Ergonomikus pedál a kerék és forgókoszorú erőzáró rögzítéséhez Maximális mobilitás - kompromisszumok nélkül. Küldetésünk egyszerű: a legjobb kerék, a legjobb görgő kifejlesztése minden felhasználási területre. A legújabb innovációnkkal, a Blickle MOVE műanyag ikergörgőnkkel ismét megerősítjük technológiai vezető szerepünket. 8 We innovate mobility az új Blickle MOVE műanyag ikergörgő érezhető előnyöket biztosít ügyfeleink számára: egyenletesebb futást és precízebb irányíthatóságot a futófelületek alkalmazásspecifikus kiválasztása által, és nagyobb tervezői szabadságot a kompakt kialakításnak, a letisztult vonalaknak és a kiváló minőségű felületeknek köszönhetően. A Blickle MOVE könnyen tisztítható, a tisztasággal és higiéniával kapcsolatos minden elvárást kielégít. Kiváló minőségű termék a legmodernebb gyártási folyamatoknak és a tökéletes tervezésnek köszönhetően. Kis súlya ellenére a Blickle MOVE megnövelt mechanikai szilárdsággal rendelkezik. Egyszóval elmondható, hogy a Blickle MOVE a modern formatervezés és a sok színvariáció kombinációjának köszönhetően vizuálisan is tökéletesre sikeredett. Ezek a tulajdonságok biztosítják a jelentős előnyöket a különböző felhasználási területeken: legyenek azok orvostechnikai eszközök, szállítórendszerek, konyhai berendezések vagy formatervezett bútorok. Mindig, amikor kompromisszumok nélküli mobilitásra van szükség. 62

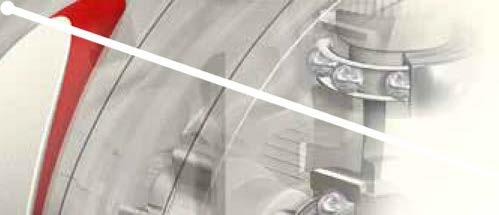

63 MOVE. A komponensek. Két tömített precíziós golyóscsapágy a forgókoszorúban Kompakt kialakítású megerősített poliamid ház Mindkét oldalon tömített precíziós golyóscsapágy Kiváló minőségű termoplasztikus poliuretán (TPU) futófelület Tulajdonságok, amelyek a görgő értékét növelik. Magas teherbírás és biztonságos működés optimális méretezés és kialakítás Maximális szállítási kényelem és kiváló futási tulajdonságok nyommentes TPU-futófelület Alacsony zajkibocsátás optimalizált szerkezet és kiváló minőségű anyagok felhasználása Kompakt kialakítás a beépítési és a kerékátmérő optimális aránya Megerősített poliamid ház formaállóság forró, párás környezetben Maximális stabilitás erőforrás-hatékony anyagfelhasználás mellett FEM szimuláció és 3D design Tökéletes kezelhetőség és összeszerelés nagyszámú tartozék és rögzítési lehetőség Egyszerűen tisztítható és mosógépben mosható tömítés, sima felület és könnyű hozzáférhetőség, választható korrózióálló kivitelben A fékkar pozíciójának színkódos jelölése opcionálisan rendelhető Elektromosan vezető kivitel a DIN EN szerint opcionálisan rendelhető 8 63

64 Integrált biztonság, egyedi jelölés: MOVE. A választható lehetőségek. Ház és csapágyazás. A ház megtervezésénél a stabilitással, a törésállósággal és az élettartammal szemben támasztott követelmények lettek figyelembe véve. Kizárólag olyan megerősített, kiváló minőségű poliamid kerül felhasználásra, amely törésálló, tartós és ellenáll a legtöbb vegyszernek. A Blickle mérnökei a méretezésnél az ún. FEM-szimuláció segítségével olyan optimális feszültséggörbét tudtak elérni, amely lehetővé tette a kiváló minőségű anyagok erőforrás-hatékony felhasználást. A forgókoszorúban két zárt precíziós golyóscsapágy biztosítja a legjobb elfordulási tulajdonságokat és a nagyfokú megbízhatóságot nehéz körülmények között is. A golyóscsapágyas kivitelnél a kis holtjátékkal rendelkező kiváló minőségű csapágyak teszik lehetővé az abszolút csendes és sima futást, valamint a megfelelő iránytartást. Kerekek és futófelületek. Egy görgő futási kényelmét, csendes működését és az indítási, gördülési és elfordulási ellenállását jelentősen befolyásolja a futófelület keménysége, a formája és az anyaga. Azért, hogy a MOVE görgők megfeleljenek a legkülönbözőbb követelményeknek, szabvány szerint a kiváló minőségű termoplasztikus poliuretán futófelülettel rendelkező PATH kerekekkel szereljük őket. Ezek a kerekek padlókímélők, rezgéscsillapító hatásúak, kiváló a kopásállóságuk, kontaktelszíneződés-mentesek és ellenállók sok vegyszerrel szemben. A TPU hőállósága -20 C-tól +60 C-ig terjed, rövid ideig +90 C-on is használható. Keménysége 94 Shore A, a poliamid felnire fröccsöntik. Opcionális fékezettállapot-jelző. A Blickle MOVE műanyag ikergörgő további egyedi szolgáltatása az opcionálisan rendelhető pozíciójelző, amely mutatja, ha a görgő befékezett állapotban van. 8 64

65 Rozsdamentes acél kivitelben. Az összes görgőváltozat rozsdamentes acél kivitelben is kapható. Valamennyi fém alkatrész, mint például a forgókoszorúban vagy a kerekekben található golyóscsapágy és a tengelyek króm-nikkel acélból készülnek, így a nedvességgel és korrózióval szemben védettek. Elektromos vezetőképesség. A MOVE kapható elektromosan vezető kivitelben, elektromos ellenállása eléri az R < 10 4 Ω-ot a DIN EN szerint. Az elektromos vezetőképesség véd az elektrosztatikus feltöltődés ellen és megakadályozza a veszélyes érintési feszültség kialakulását. Színek. Mivel mi a műanyag-technológia szakértői vagyunk és kizárólag itt, németországi központunkban gyártunk, rugalmasak vagyunk a színtervezésben és figyelembe tudjuk venni a vásárlók egyedi igényeit. Az alapváltozatok szürkésfehér (RAL 9002) és ezüstszürke (RAL 7001) színekben állnak rendelkezésre. Rögzítési módok. Az egyszerű és gyors szerelést az összes rögzítési formát magába foglaló program teszi lehetővé. A termékek tervezésétől függetlenül mindenre megfelelő megoldást tudunk kínálni. A MOVE rögzítésének kialakításával kapcsolatban mi is szívesen segítünk tanácsadással. A következő oldalakon bemutatjuk a teljes sorozatot és az összes rögzítési típust. Hátfurat Talplemez Csap Menetes szár Expanderes rögzítés 8 65

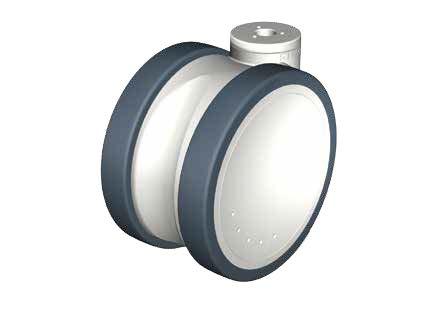

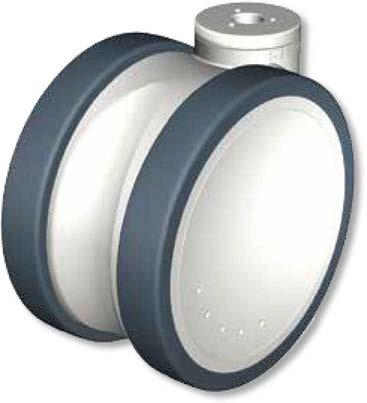

66 Sorozat: LKD-PATH Blickle MOVE műanyag ikergörgő, szürkésfehér színű, termoplasztikus poliuretán futófelületű kerékkel kel kg RoHS Villa: LKD sorozat - kiváló minőségű törésálló és megerősített poliamid 6, két, duplán tömített mélyhornyú golyóscsapággyal a forgókoszorúban, hátfurattal, szürkésfehér színű RAL Kerekek: PATH sorozat - Futófelület: kiváló minőségű termoplasztikus poliuretán (TPU), 94 Shore A keménységű, kontaktelszíneződés-mentes. Felni: kiváló minőségű törésálló poliamid 6, szürkésfehér színű RAL Csapágytípus: precíziós golyóscsapágy. Hőállóság: -20 C-tól +60 C-ig terjed. +30 C fölötti környezeti hőmérséklet esetén csökken a teherbírás. Forgóvillás görgők Forgóvillás görgők stopfix fékkel Kerék-Ø Görgőszélesség Teherbírás [kg] Csapágytípus Beépítési Talp-Ø Hátfurat-Ø LKD-PATH 125K LKD-PATH 125K-FI Golyóscsapágy LKD-PATH 125K-11 LKD-PATH 125K-11-FI Golyóscsapágy LKD-PATH 150K LKD-PATH 150K-FI Golyóscsapágy LKD-PATH 150K-11 LKD-PATH 150K-11-FI Golyóscsapágy Műanyag ikergörgő rozsdamentes kivitelben a 68. oldalon található. Lábbal könnyen kioldható stop-fix fékváltozat érdeklődés alapján. Kinyúlás Változatok/Tartozékok 8 elektromosan vezető kivitelben R < 10 4 Ω horganyzott acél menetes szárral M10 x 20 * M12 x 20 galvanikusan horganyzott csappal horganyzott acél felfogató talppal ** central-stop központi fékkel expanderes rögzítés * a stop-fix féknél szinkódos jelöléssel egyedi színben Műszaki leírás (oldal) Kiegészítő rendelési kód -ELS -GS10 / -GS12 -ZA51 / -ZA55 / -ZA58 -P25 / -P26 -CS11-28 / -CS11-32 lásd a 70. oldalon Rendelhető összes mérethez összes mérethez összes mérethez érdeklődés alapján érdeklődés alapján érdeklődés alapján érdeklődés alapján érdeklődés alapján * Csökkentett teherbírás ** A görgő beépítési a 8 mm-rel növekszik. 66

67 Sorozat: LKDG-PATH Blickle MOVE műanyag ikergörgő, ezüstszürke színű, termoplasztikus poliuretán futófelületű kerékkel kg RoHS Villa: LKDG sorozat - kiváló minőségű törésálló és megerősített poliamid 6, két, duplán tömített mélyhornyú golyóscsapággyal a forgókoszorúban, hátfurattal, ezüstszürke színű RAL Kerekek: PATH sorozat - Futófelület: kiváló minőségű termoplasztikus poliuretán (TPU), 94 Shore A keménységű, kontaktelszíneződés-mentes. Felni: kiváló minőségű törésálló poliamid 6, ezüstszürke színű RAL Csapágytípus: precíziós golyóscsapágy. Hőállóság: -20 C-tól +60 C-ig terjed. +30 C fölötti környezeti hőmérséklet esetén csökken a teherbírás. Forgóvillás görgők Forgóvillás görgők stopfix fékkel Kerék-Ø Görgőszélesség Teherbírás [kg] Csapágytípus Beépítési Talp-Ø Hátfurat-Ø LKDG-PATH 125K LKDG-PATH 125K-FI Golyóscsapágy LKDG-PATH 125K-11 LKDG-PATH 125K-11-FI Golyóscsapágy LKDG-PATH 150K LKDG-PATH 150K-FI Golyóscsapágy LKDG-PATH 150K-11 LKDG-PATH 150K-11-FI Golyóscsapágy Műanyag ikergörgő rozsdamentes kivitelben a 69. oldalon található. Lábbal könnyen kioldható stop-fix fékváltozat érdeklődés alapján. Kinyúlás Változatok/Tartozékok elektromosan vezető kivitelben R < 10 4 Ω horganyzott acél menetes szárral M10 x 20 * M12 x 20 galvanikusan horganyzott csappal horganyzott acél felfogató talppal ** central-stop központi fékkel expanderes rögzítés * a stop-fix féknél szinkódos jelöléssel egyedi színben 8 Műszaki leírás (oldal) Kiegészítő rendelési kód -ELS -GS10 / -GS12 -ZA51 / -ZA55 / -ZA58 -P25 / -P26 -CS11-28 / -CS11-32 lásd a 70. oldalon Rendelhető összes mérethez összes mérethez összes mérethez érdeklődés alapján érdeklődés alapján érdeklődés alapján érdeklődés alapján érdeklődés alapján * Csökkentett teherbírás ** A görgő beépítési a 8 mm-rel növekszik. 67

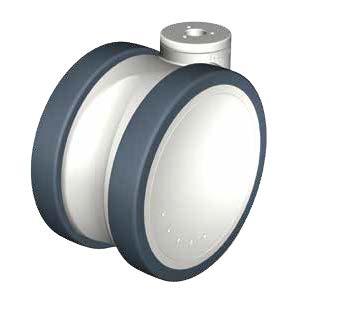

68 Sorozat: LKDX-PATH Blickle MOVE műanyag ikergörgő, rozsdamentes, szürkésfehér színű, termoplasztikus poliuretán futófelületű kerékkel kg RoHS Villa: LKDX sorozat - kiváló minőségű törésálló és megerősített poliamid 6, két, duplán tömített nemesacél golyóscsapággyal a forgókoszorúban, hátfurattal, szürkésfehér színű RAL Minden alkatrész, a tengely anyagát is beleértve rozsdaálló. Kerekek: PATH sorozat - Futófelület: kiváló minőségű termoplasztikus poliuretán (TPU), 94 Shore A keménységű, kontaktelszíneződés-mentes. Felni: kiváló minőségű törésálló poliamid 6, szürkésfehér színű RAL Csapágytípus: nemesacél precíziós golyóscsapágy. Hőállóság: -20 C-tól +60 C-ig terjed. +30 C fölötti környezeti hőmérséklet esetén csökken a teherbírás. Forgóvillás görgők Forgóvillás görgők stopfix fékkel Kerék-Ø Görgőszélesség Teherbírás [kg] Csapágytípus Beépítési Talp-Ø Hátfurat-Ø LKDX-PATH 125XK LKDX-PATH 125XK-FI Golyóscsapágy LKDX-PATH 125XK-11 LKDX-PATH 125XK-11-FI Golyóscsapágy LKDX-PATH 150XK LKDX-PATH 150XK-FI Golyóscsapágy LKDX-PATH 150XK-11 LKDX-PATH 150XK-11-FI Golyóscsapágy Lábbal könnyen kioldható stop-fix fékváltozat érdeklődés alapján. Kinyúlás Változatok/Tartozékok 8 elektromosan vezető kivitelben R < 10 4 Ω rozsdamentes menetes szárral M10 x 20 * M12 x 20 rozsdamentes acél csappal rozsdamentes talplemezzel ** műanyag expanderes rögzítéssel * a stop-fix féknél szinkódos jelöléssel egyedi színben Műszaki leírás (oldal) Kiegészítő rendelési kód -ELS -GSX10 / -GSX12 -ZAX51 / -ZAX55 / -ZAX58 -PX25 / -PX26 lásd a 70. oldalon Rendelhető összes mérethez összes mérethez összes mérethez érdeklődés alapján érdeklődés alapján érdeklődés alapján érdeklődés alapján * Csökkentett teherbírás ** A görgő beépítési a 8 mm-rel növekszik. 68

69 Sorozat: LKDGX-PATH Blickle MOVE műanyag ikergörgő, rozsdamentes, ezüstszürke színű, termoplasztikus poliuretán futófelületű kerékkel kg RoHS Villa: LKDGX sorozat - kiváló minőségű törésálló és megerősített poliamid 6, két, duplán tömített nemesacél golyóscsapággyal a forgókoszorúban, hátfurattal, ezüstszürke színű RAL Minden alkatrész, a tengely anyagát is beleértve rozsdaálló. Kerekek: PATH sorozat - Futófelület: kiváló minőségű termoplasztikus poliuretán (TPU), 94 Shore A keménységű, kontaktelszíneződés-mentes. Felni: kiváló minőségű törésálló poliamid 6, ezüstszürke színű RAL Csapágytípus: nemesacél precíziós golyóscsapágy. Hőállóság: -20 C-tól +60 C-ig terjed. +30 C fölötti környezeti hőmérséklet esetén csökken a teherbírás. Forgóvillás görgők Forgóvillás görgők stopfix fékkel Kerék-Ø Görgőszélesség Teherbírás [kg] Csapágytípus Beépítési Talp-Ø Hátfurat-Ø LKDGX-PATH 125XK LKDGX-PATH 125XK-FI Golyóscsapágy LKDGX-PATH 125XK-11 LKDGX-PATH 125XK-11-FI Golyóscsapágy LKDGX-PATH 150XK LKDGX-PATH 150XK-FI Golyóscsapágy LKDGX-PATH 150XK-11 LKDGX-PATH 150XK-11-FI Golyóscsapágy Lábbal könnyen kioldható stop-fix fékváltozat érdeklődés alapján. Kinyúlás Változatok/Tartozékok elektromosan vezető kivitelben R < 10 4 Ω rozsdamentes menetes szárral M10 x 20 * M12 x 20 rozsdamentes acél csappal rozsdamentes talplemezzel ** műanyag expanderes rögzítéssel * a stop-fix féknél szinkódos jelöléssel egyedi színben 8 Műszaki leírás (oldal) Kiegészítő rendelési kód -ELS -GSX10 / -GSX12 -ZAX51 / -ZAX55 / -ZAX58 -PX25 / -PX26 lásd a 70. oldalon Rendelhető összes mérethez összes mérethez összes mérethez érdeklődés alapján érdeklődés alapján érdeklődés alapján érdeklődés alapján * Csökkentett teherbírás ** A görgő beépítési a 8 mm-rel növekszik. 69

70 Változatok/Tartozékok a Blickle MOVE műanyag ikergörgőhöz RoHS Műanyag expanderes rögzítés csőhöz Kiegészítő rendelési kód -ER62 -ER63 -ER64 -ER65 Kiegészítő rendelési kód rozsdamentes kivitel -EXR62 -EXR63 -EXR64 -EXR65 Cső belső átmérő (P) Ø Ø Ø Ø Rendelhető a Blickle MOVE valamennyi műanyag ikergörgőjéhez, kivéve az elektromosan vezető kivitelhez. A forgóvilla és az expander formazárás által elforgás ellen biztosított. A beépítési legfeljebb 65mm. A görgő teljes beépítési a 5 mm-rel növekszik. Műszaki változtatás joga fenntartva. Érdeklődés alapján. Műanyag expanderes rögzítés zártszelvényhez Kiegészítő rendelési kód -EV62 -EV63 -EV64 -EV65 -EV67 Kiegészítő rendelési kód rozsdamentes kivitel -EXV62 -EXV63 -EXV64 -EXV65 -EXV67 Cső belső átmérő (P) o o o o o 32-38,5 Rendelhető a Blickle MOVE valamennyi műanyag ikergörgőjéhez, kivéve az elektromosan vezető kivitelhez. A forgóvilla és az expander formazárás által elforgás ellen biztosított. A beépítési legfeljebb 65mm. A görgő teljes beépítési a 5 mm-rel növekszik. Műszaki változtatás joga fenntartva. Érdeklődés alapján. Fém expanderes rögzítés csőhöz és zártszelvényhez Kiegészítő rendelési kód -E61 -E62 -E63 -E64 -E65 -E67 Cső belső átmérő (P) Ø Ø Ø Ø Ø Ø Zártszelvény belső méret (P) o o o o o o 32-38,5 Rendelhető a Blickle MOVE valamennyi műanyag ikergörgőjéhez, kivéve a rozsdamentes kivitelhez. A forgóvilla és az expander formazárás által elforgás ellen biztosított. A beépítési legfeljebb 65mm. A görgő teljes beépítési a 5 mm-rel növekszik. Műszaki változtatás joga fenntartva. Érdeklődés alapján. 8 70

71 Változatok/Tartozékok a Blickle MOVE műanyag ikergörgőhöz RoHS Talplemezes rögzítés a Blickle MOVE műanyag ikergörgőhöz Kiegészítő rendelési kód -P25 -P26 Kiegészítő rendelési kód rozsdamentes kivitel -PX25 -PX26 Talpméret 90x66 90x66 Furattávolság Furat-Ø 75x45/61x51 8,5 75x50 8,5 Talplemez horganyzott, kék passzivált (Cr6-mentes) vagy rozsdamentes kivitelben. Érdeklődés alapján. Talpszám: 25 Talpszám: Csapos rögzítés a Blickle MOVE műanyag ikergörgőhöz Kiegészítő rendelési kód -ZA51 Kiegészítő rendelési kód rozsdamentes kivitel -ZAX51 Csap-Ø P 18 Csaphossz Q 62 Keresztfurat Ø d M6 -ZA55 -ZAX M8 -ZA58 -ZAX58 27,5 45 M8 Keresztfurat helyzete H A görgő rögzítése csappal történik, amelyet egy fogadó csőbe, vagy egy megfelelő furatba illesztenek és biztosítanak. A csap fixen rögzül a görgőhöz, azt be kell szorítani, vagy egy rögzítőcsavarral (keresztfurat) elfordulás, illetve kiesés ellen kell biztosítani. A megadott teherbírások csak akkor érhetők el, ha a forgóvillás görgő talplemeze a teljes felületen felfekszik. A rozsdamentes forgóvillás görgőkhöz rozsdamentes acélcsap is rendelhető. Csapos rögzítés kiválasztása esetén a fenti méretekre kell ügyelni. Műszaki változtatás joga fenntartva. 8 71
