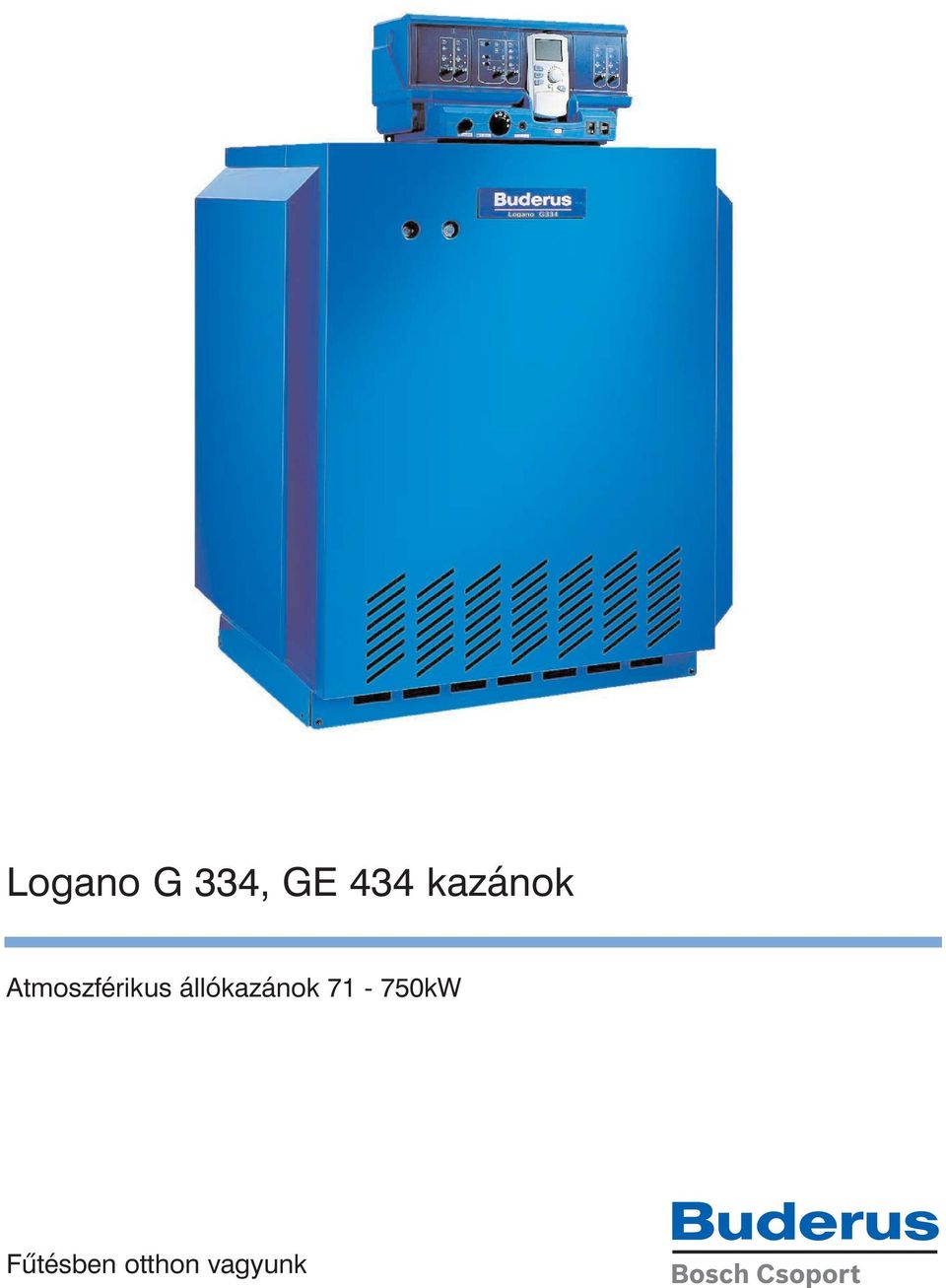

1 Logano G 334, GE 434 kazánok Atmoszférikus állókazánok kW Fûtésben otthon vagyunk

2 Buderus Hungária Fûtéstechnika Kereskedelmi és Szolgáltató Kft Szigetszentmiklós, Leshegy út 15. Telefon: (24) Telefax: (24) Buderus Ügyfélszolgálat Kék szám: (40)

3 Logano G 334 kazánsorozat kw Áttekintés Jellemzõk Gazdaságosság - 93 % éves hatásfok - kétfokozatú gázégõ - min. visszatérõ vízhõmérséklet igény nélküli Alacsony károsanyag-kibocsátás - < 80 mg / kwh NOx kibocsátás - < 20 mg / kwh CO kibocsátás Halk üzem - nem szükséges hangcsillapítás Univerzális - alkalmas H, S földgázra és propán gázra egyaránt Kicsi a huzatszükséglete - alkalmas tetõtéri kazánházakhoz is Kis meghibásodási lehetõség - forgóalkatrész nélküli Modern szabályozástechnika - Logamatic 2000-es és 4000-es szabályozórendszer által Melegvíz komfort minden feladatra - a kazán mellé állított l-es melegvíztárolók által Biztonság és energia-takarékosság - elektromos gyújtás és ionizációs lángõrzés Hosszú élettartam - korrózióálló kazánblokk saját gyártású öntöttvas alapanyagból Ikerkazánként is telepíthetõ - kis helyszükséglet - két-, vagy négyfokozatú üzemmód - közös füstgázgyûjtõ Atmoszférikus>60kW/1

4 Logano G 334 kazánok méret (kw) Logano G alacsonyhõmérsékletû kazán 90 szabályozó nélkül Logano G 334 (ikerkazán kivitel) 180 alacsonyhõmérsékletû ikerkazán 220 szabályozó nélkül 260 cikkszám földgáz Kazántartozékok méret (kw) 1 Elektromotoros üzemû füstgázcsappantyú 71 áramlásbiztosító elõtti beépítéshez 90 (ikerkazán esetén kettõ rendelendõ) Füstgázfelügyelet AW 50.2 (ikerkazán esetén kettõ rendelendõ) 4 Átállító szet H gázról S gázra (ikerkazán esetén kettõ rendelendõ) Átállító szet H gázról propán gázra (ikerkazán esetén kettõ rendelendõ) 130 Tisztító készlet Egyéb fûtéstechnikai rendszerelemek árajánlat szerint cikkszám Atmoszférikus>60kW/2

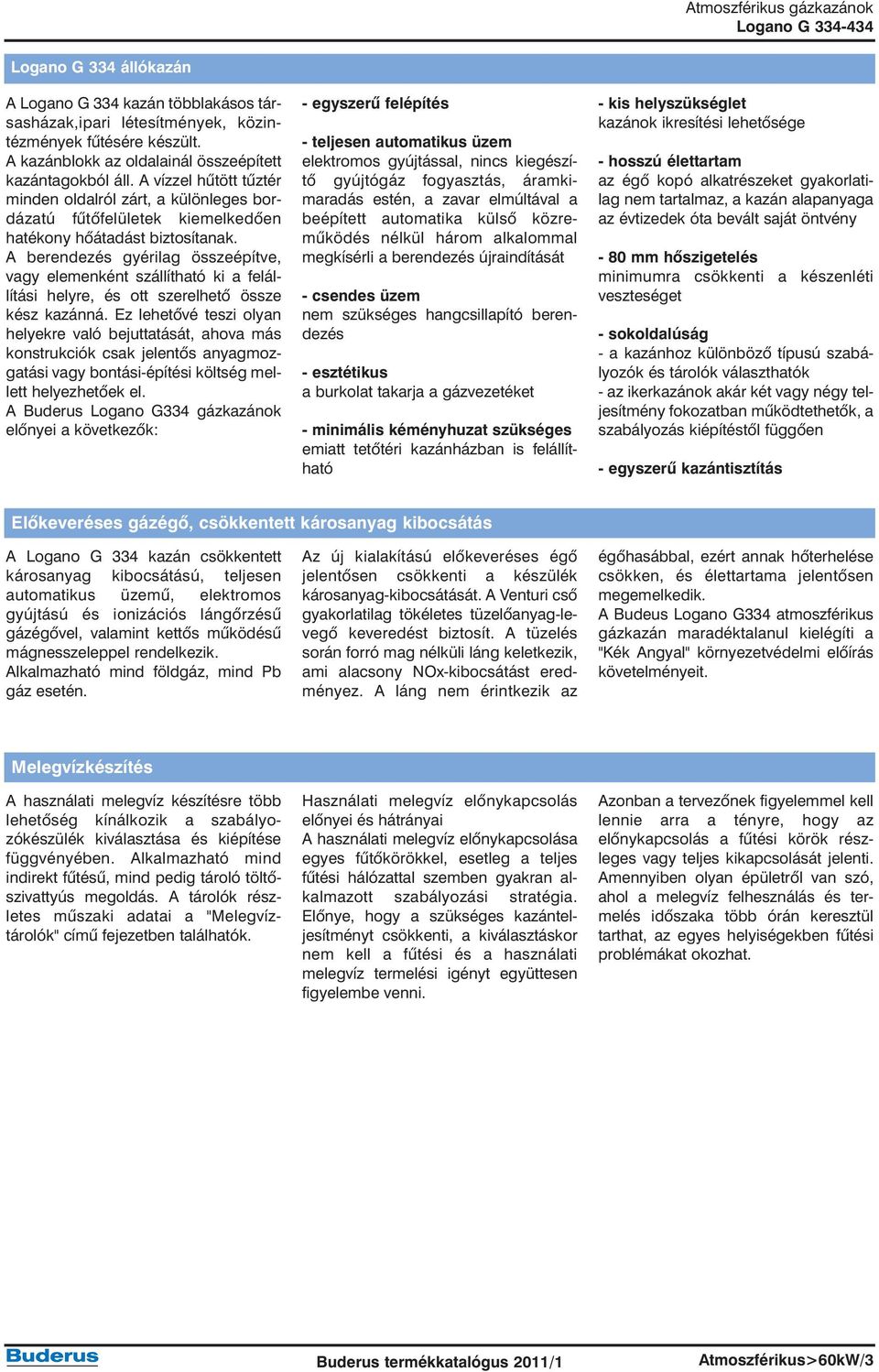

5 Logano G 334 állókazán A Logano G 334 kazán többlakásos társasházak,ipari létesítmények, közintézmények fûtésére készült. A kazánblokk az oldalainál összeépített kazántagokból áll. A vízzel hûtött tûztér minden oldalról zárt, a különleges bordázatú fûtõfelületek kiemelkedõen hatékony hõátadást biztosítanak. A berendezés gyérilag összeépítve, vagy elemenként szállítható ki a felállítási helyre, és ott szerelhetõ össze kész kazánná. Ez lehetõvé teszi olyan helyekre való bejuttatását, ahova más konstrukciók csak jelentõs anyagmozgatási vagy bontási-építési költség mellett helyezhetõek el. A Buderus Logano G334 gázkazánok elõnyei a következõk: - egyszerû felépítés - teljesen automatikus üzem elektromos gyújtással, nincs kiegészítõ gyújtógáz fogyasztás, áramkimaradás estén, a zavar elmúltával a beépített automatika külsõ közremûködés nélkül három alkalommal megkísérli a berendezés újraindítását - csendes üzem nem szükséges hangcsillapító berendezés - esztétikus a burkolat takarja a gázvezetéket - minimális kéményhuzat szükséges emiatt tetõtéri kazánházban is felállítható - kis helyszükséglet kazánok ikresítési lehetõsége - hosszú élettartam az égõ kopó alkatrészeket gyakorlatilag nem tartalmaz, a kazán alapanyaga az évtizedek óta bevált saját öntvény - 80 mm hõszigetelés minimumra csökkenti a készenléti veszteséget - sokoldalúság - a kazánhoz különbözõ típusú szabályozók és tárolók választhatók - az ikerkazánok akár két vagy négy teljesítmény fokozatban mûködtethetõk, a szabályozás kiépítéstõl függõen - egyszerû kazántisztítás Elõkeveréses gázégõ, csökkentett károsanyag kibocsátás A Logano G 334 kazán csökkentett károsanyag kibocsátású, teljesen automatikus üzemû, elektromos gyújtású és ionizációs lángõrzésû gázégõvel, valamint kettõs mûködésû mágnesszeleppel rendelkezik. Alkalmazható mind földgáz, mind Pb gáz esetén. Az új kialakítású elõkeveréses égõ jelentõsen csökkenti a készülék károsanyag-kibocsátását. A Venturi csõ gyakorlatilag tökéletes tüzelõanyag-levegõ keveredést biztosít. A tüzelés során forró mag nélküli láng keletkezik, ami alacsony NOx-kibocsátást eredményez. A láng nem érintkezik az égõhasábbal, ezért annak hõterhelése csökken, és élettartama jelentõsen megemelkedik. A Budeus Logano G334 atmoszférikus gázkazán maradéktalanul kielégíti a "Kék Angyal" környezetvédelmi elõírás követelményeit. Melegvízkészítés A használati melegvíz készítésre több lehetõség kínálkozik a szabályozókészülék kiválasztása és kiépítése függvényében. Alkalmazható mind indirekt fûtésû, mind pedig tároló töltõszivattyús megoldás. A tárolók részletes mûszaki adatai a "Melegvíztárolók" címû fejezetben találhatók. Használati melegvíz elõnykapcsolás elõnyei és hátrányai A használati melegvíz elõnykapcsolása egyes fûtõkörökkel, esetleg a teljes fûtési hálózattal szemben gyakran alkalmazott szabályozási stratégia. Elõnye, hogy a szükséges kazánteljesítményt csökkenti, a kiválasztáskor nem kell a fûtési és a használati melegvíz termelési igényt együttesen figyelembe venni. Azonban a tervezõnek figyelemmel kell lennie arra a tényre, hogy az elõnykapcsolás a fûtési körök részleges vagy teljes kikapcsolását jelenti. Amennyiben olyan épületrõl van szó, ahol a melegvíz felhesználás és termelés idõszaka több órán keresztül tarthat, az egyes helyiségekben fûtési problémákat okozhat. Atmoszférikus>60kW/3

6 Tervezési ismeretek Vízoldali ellenállás Durchflusswiderstand vízoldali ellenálás mbar in mbar kazánméret Kesselgr Tüzelõanyagok A gázégõ az EE-H eljárásnak megfelelõen gyárilag beállított. S jelû földgázra vagy Pb gázra történõ késõbbi átállítás bármikor lehetséges. Az elõkeveréses gázégõk H és S jelû földgázzal, valamint (Pb gázzal) üzemeltethetõk. A csatlakozási nyomásnak a következõ értéket kell elérni (csatlakozási nyomás a gázkészülék gázcsatlakozásánál mérhetõ nyomás): H jelû földgáz: mbar Névleges érték: 20 mbar Pb gáz: 42,5...57,5 mbar Névleges érték: 50 mbar 90 Wassermenge térfogatáram inm 3 m/h 3 /h A csatlakozási nyomás maximális értéke földgázüzemnél 25 mbar lehet. Magasabb csatlakozási nyomás esetén a gázégõ elé egy kiegészítõ gáznyomás szabályozót kell szerelni. A próbanyomás értéke max. 150 mbar. Kéménycsatlakozás A kéményhuzat egzakt beszabályozásához és állandó értéken tartásához, valamint a kémény szellõztetéséhez ajánlatos - az illetékes kéményseprõ vállalattal történõ egyeztetés után - egy melléklevegõ-berendezés (huzathatároló) beépítése és beszabályozása. A huzathatároló keresztmetszete a kémény hatásos magasságától és keresztmetszetétõl függ. Kémény, füstgázhõmérséklet A szükséges kéményhuzat valamennyi kazánméreténél min. 3 Pa, max. 10 Pa. A kéményméretezéstõl függõen elõfordulhat, hogy a Logano G 334 csekély füstgáz-oldali vesztesége miatt korrózióálló kéményt kell alkalmazni. Füstgázcsappantyú A kazán kiegészíthetõ elektromotoros füstgázcsappantyúval. Az áramlásbiztosító elõtti beépítése kedvezõbb, mint az áramlásbiztosító utáni beépítése. További tervezési tudnivalók A kazán megbízható mûködésének érdekében minden csatlakozást csak az adott célnak megfelelõen lehet felhasználni. A fûtési vezetékbe minden esetben viszszacsapó szelepet kell beépíteni. A kazánhoz csatlakoztatható melegvíztárolók álló kivitelben l-ig, állnak rendelkezésre csõfûtõtesttel, vagy nélküle. Padlófûtéses, több fûtõkörös vagy nagy víztartalmú berendezéseknél a berendezés-feltételek miatt egy keverõszelepes fûtõköri szabályozást kell alkalmazni. A rendszer víztartalmának határértékeire méretezésekor a következõk vonatkoznak: Δ t > 10 K legfeljebb 75l / 10 kw Δ t > 20 K legfeljebb 150l/10 kw. Mûanyagcsöves padlófûtési rendszerek Az oxigéndiffúziótól nem mentes mûanyagcsõbõl készült padlófûtési rendszerek esetén a kazán és a padlófûtési rendszer közé egy hõcserélõt kell beépíteni. A kazánház Felhívjuk a figyelmet arra, hogy az égési levegõnek a helyiség levegõ halogénszénhidrogén tartalma (festékszóró dobozok, tisztító- és oldószerek, festékek, ragasztók) vagy erõs porképzõdés általi szennyezõdését a kazánkárok elkerülése érdekében ki kell zárni. A kazán felállítási helyiségének fagymentesnek és jól szellõzöttnek kell lennie. Karbantartás A fûtési rendszerek energiatakarékos, hosszú élettartama érdekében az éves egy karbantartást kötelezõ elvégeztetni a Buderus márkaszervizzel. A karbantartás elmulasztása garanciamegvonással járhat. Atmoszférikus>60kW/4

7 Tervezési diagramok Logano G 334 kazánsorozat Logano G 334 ikerkazán-sorozat Helyszükséglet Atmoszférikus>60kW/5

8 Logano G 334 kazán méretei, mûszaki adatai Méretek Kazánméret kw Szélesség mm Beviteli szélesség mm Hosszúság L mm Füstgázcsatlakozás Ø AA DN Távolságok F mm Mûszaki adatok Kazánméret kw Kazántagok Névleges hõtelj. Hgáz részterhelés kw 40,5 49,5 60,2 70,1 összterhelés kw ,0 Hõterhelés Hgáz részterhelés kw 44,0 54,6 65,3 76,2 összterhelés kw 77,0 98,2 119,7 141,6 Gázterhelés 4 m 3 /h 7,3 9,4 11,4 13,5 Tömeg 1 kg Víztartalom l Füstgázhõmérséklet 2 részterhelés C összterhelés C Füstgáz tömegáram részterhelés kg / s 0,0492 0,0611 0,0751 0,0830 összterhelés kg / s 0,0540 0,0770 0,0879 0,0970 CO2 tartalom részterhelés % 3,5 3,5 3,3 3,6 összterhelés % 5,6 5,0 5,3 5,9 NOx tartalom mg/kwh < 80 CO tartalom mg/kwh < 20 Huzatigény Pa 3 Max. elõremenõ vízhõmérséklet 3 C 120 Max. üzemi túlnyomás bar 4 Éves hatásfok % 93 Zajkibocsátás db(a) 55 CE tanúsítvány szám CE-0063 AS Tömeg burkolattal ( 6-8 %-al nagyobb ) 2 DIN 4702 szerint 3 Biztonsági határ ( biztonsági hõmérséklethatároló ) 4 H gáz fûtõértékével számolva (10,5 kwh/m 3 ) Atmoszférikus>60kW/6

9 Logano G 334 XD kazán mûszaki adatai ØAA X VK Rp1.1/2 gáz R1.1/4 RSL/EL R1/G VSL Rp1.1/4 RK Rp1.1/2 H AA B X-Y metszet Y Méretek Kazánméret kw Szélesség B mm Beviteli szélesség mm Hosszúság L mm Füstgázcsatlakozás Ø AA DN Távolságok HAA mm Mûszaki adatok Kazánméret kw Kazántagok 2 x 8 2 x 10 2 x 12 2 x 14 Névleges hõtelj. Hgáz részt (4 fok.) kw 37,9 47,0 57,9 65,5 részt (2 fok.) kw 69,0 88,6 110,0 130,0 összterhelés kw 142,0 180,0 220,0 260,0 Hõterhelés Hgáz részt (4 fok.) kw 44,0 54,5 65,3 76,2 részt (2 fok.) kw 77,0 98,2 119,7 141,6 összterhelés kw 154,0 196,4 239,4 283,2 Gázterhelés 4 m 3 /h 14,7 18,7 22,8 27,0 Tömeg 1 kg Víztartalom l Füstgázhõmérséklet 2 részt (4 fok.) C részt (2 fok.) C összterhelés C Füstgáz tömegáram részt (4 fok.) kg/s 0,0769 0,0953 0,1317 0,1332 részt (2 fok.) kg/s 0,0817 0,1129 0,1552 0,1629 összterhelés kg/s 0,0993 0,1389 0,1913 0,2036 CO2 tartalom részt (4 fok.) % 2,2 2,2 1,9 2,2 részt (2 fok.) % 3,7 3,4 3,0 3,4 összterhelés % 6,3 5,7 5,0 5,6 NOx tartalom mg/kwh < 80 CO tartalom mg/kwh < 20 Huzatigény Pa 3 Max. elõremenõ vízhõmérséklet 3 C 120 Max. üzemi túlnyomás bar 4 Éves hatásfok % 93 Zajkibocsátás db(a) 55 CE tanúsítvány szám CE-0063 AS Tömeg burkolattal ( 6-8 %-al nagyobb ) 2 DIN 4702 szerint 3 Biztonsági határ ( biztonsági hõmérséklethatároló ) 4 H gáz fûtõértékével számolva (10,5 kwh/m 3 ) Atmoszférikus>60kW/7

10 Logano GE 434 kazánsorozat (750) kw Áttekintés Jellemzõk Gazdaságosság - 94 % éves hatásfok - kétfokozatú gázégõ - min. visszatérõ vízhõmérséklet igény nélküli, tartalmazza a "Thermostream" technológiát Alacsony károsanyag-kibocsátás - < 60 mg / kwh NOx kibocsátás (a sorozat középértéke) - < 15 mg / kwh CO kibocsátás Halk üzem - nem szükséges hangcsillapítás Kis áramfelhasználás - nem szükséges visszakeverõ szelep, szivattyú alkalmazása Univerzális - alkalmas H, S földgázra és Pb gázra egyaránt Kicsi a huzatszükséglete - alkalmas tetõtéri kazánházakhoz is Kis meghibásodási lehetõség - forgóalkatrész nélküli Igény szerinti szabályozástechnika - Logamatic 4000-es szabályozórendszer segítségével Egyszerû szállítás és szerelés - tagonként és egyben is szállítható Melegvíz komfort minden feladatra - a kazán mellé állított l-es, melegvíztárolóval Biztonság és energia-takarékosság - elektromos gyújtás és ionizációs lángõrzés Hosszú élettartam - korrózióálló kazánblokk saját gyártású öntöttvas alapanyagból Ikerkazánként is telepíthetõ - kis helyszükséglet - két-, vagy négyfokozatú üzemmód - közös füstgázgyûjtõ Atmoszférikus>60kW/8

11 Logano GE 434 kazánok méret (kw) cikkszám cikkszám cikkszám cikkszám gázszerelvénysor kettõs mágnesszeleppel, gázszerelvénysor kettõs mágnesszeleppel, kiszellõztetési lehetõséggel tömörségvizsgálóval, füstgázellenörzõvel földgáz kazán egyben kazán tagonként kazán egyben kazán tagonként Kazántartozékok méret (kw) 2 Elektromotoros üzemû füstgázcsappantyú áramlásbiztosító elõtti beépítéshez (ikerkazán esetén kettõ rendelendõ) HT 3103 kiegészítõ szabályozó ikerkazános rendszerekhez, (kazánonként 1 db) 6 Átállító szet H gázról S gázra (ikerkazán esetén kettõ rendelendõ) Átállító szet H gázról Pb gázra (ikerkazán esetén kettõ rendelendõ) Tisztító készlet Egyéb fûtéstechnikai rendszerelemek árajánlat szerint cikkszám Atmoszférikus>60kW/9

12 Logano GE 434 állókazán A Logano G 434 kazán társasházak, szociális intézmények, közintézmények fûtésére készült. A kazán két külön kazánblokkból az oldalainál összeépített kazántagokból áll. A mindkét blokkban található, külön gázszerelvénysorral rendelkezõ egyfokozatú gázégõ biztosítja a kétfokozatú üzemmódot. A tûztér minden oldalról zárt és vízzel hûtött. A tûztér fölé helyezett függõlegesen körüláramoltatott fûtõfelületek a speciálisan kiképzett bordákkal a hõátadás szempontjából igen hatékonyak. Különösen hosszú élettartamú a "Thermostream" technológia által. Az elõremenõ fûtõvíz egy bizonyos tömegárama a geometriai kialakításának köszönhetõen mindig visszakeveredik, ezáltal megemeli a visszatérõ víz hõmérsékletét. A magasabb visszatérõ vízhõmérséklet csökkenti a káros kondenzációt. A kazánba továbbá vízoldalon blokkonként egy motoros elzáró szerelvény (vagy termosztatikus szelep), van beépítve, ami túl alacsony elõremenõ kazánvíz hõmérséklet esetén elzárja a víz útját, a mihamarabbi felmelegedés érdekében. Amennyiben kazánköri szivattyú van beépítve a rendszerbe, akkor erre az idõszakra kikapcsolja a kazánköri szivattyút. A technológia eredményeképpen a visszatérõ vízhõmérsékletnek nincs alsó határa. A számítógéppel optimalizált fûtõfelület meghatározza azt a füstgázoldali keresztmetszet szûkítést, ami lehetõvé teszi a füstgáz közel állandó sebességû áramlását. A technológia kedvezõbb hatásfokot eredményez. Az atmoszférikus gázkazánok elõnyei a következõk: - teljesen automatikus üzem elektromos gyújtással, nincs kiegészítõ gyújtógáz fogyasztás - csendes üzem nem szükséges hangcsillapító berendezés - esztétikus - minimális kéményhuzat szükséges emiatt tetõtéri kazánházban is felállítható - kis helyszükséglet kazánok ikresítési lehetõsége - hosszú élettartam az égõ kopó alkatrészeket gyakorlatilag nem tartalmaz, a kazán alapanyaga az évtizedek óta bevált saját öntvény - 80 mm hõszigetelés minimumra csökkenti a készenléti veszteséget - sokoldalúság - a kazánhoz különbözõ típusú szabályozók és tárolók választhatók - egyben és tagonként is szállítható - ikerkazánok esetében két-, vagy négyfokozatú üzemmód lehetséges - a kazánok kiszellõztetési lehetõséggel, vagy tömörségvizsgálóval és füstgázellenõrzéssel is szállíthatóak - egyszerû kazántisztítás felülrõl, vagy oldalról Elõkeveréses gázégõ, csökkentett károsanyag kibocsátás A Logano GE 434 kazán csökkentett károsanyag kibocsátású, teljesen automatikus üzemû, elektromos gyújtású és ionizációs lángõrzésû gázégõvel, valamint kettõsmûködésû mágnesszeleppel van felszerelve. Alkalmazható mind földgáz, mind Pb gáz esetén. A füstgáz károsanyag tartalmának Melegvíztárolók Mint a Buderus-nál már megszokott a GE 434-es sorozatú készülékekhez is különbözõ kivitelû és több célra is felhasználható tároló típusokat kínálunk. csökkentése érdekében egy újfajta égõrendszer kerül alkalmazásra. A Venturi-csõ a tüzelõanyag és az égési levegõ szinte 100%-os keveredését biztosítja. Az égõhasáb teljesen új kialakítású. A keverék elégetésekor forró mag nélküli láng keletkezik. Ezenkívül a rövid láng enyhén elválik az égõhasábtól, ezért annak termikus Logalux SU melegvíztároló -a Logalux SU sorozatú tárolók hengeres álló kivitelben a kazán mellé helyezhetõek. hõterhelése csökken. Az égési hõmérséklet ezeknél az égõknél az elõbb felsoroltak miatt a hagyományos atmoszférikus gázégõk és a hûtõpálcás gázégõk hõmérsékleténél alacsonyabb. A Logano G 434 megfelel a "Kék Angyal" környezetvédelmi elõírás követelményeinek. A tárolók részletes mûszaki adatai a katalógus "Melegvíztárolók" címû fejezetben találhatók. Atmoszférikus>60kW/10

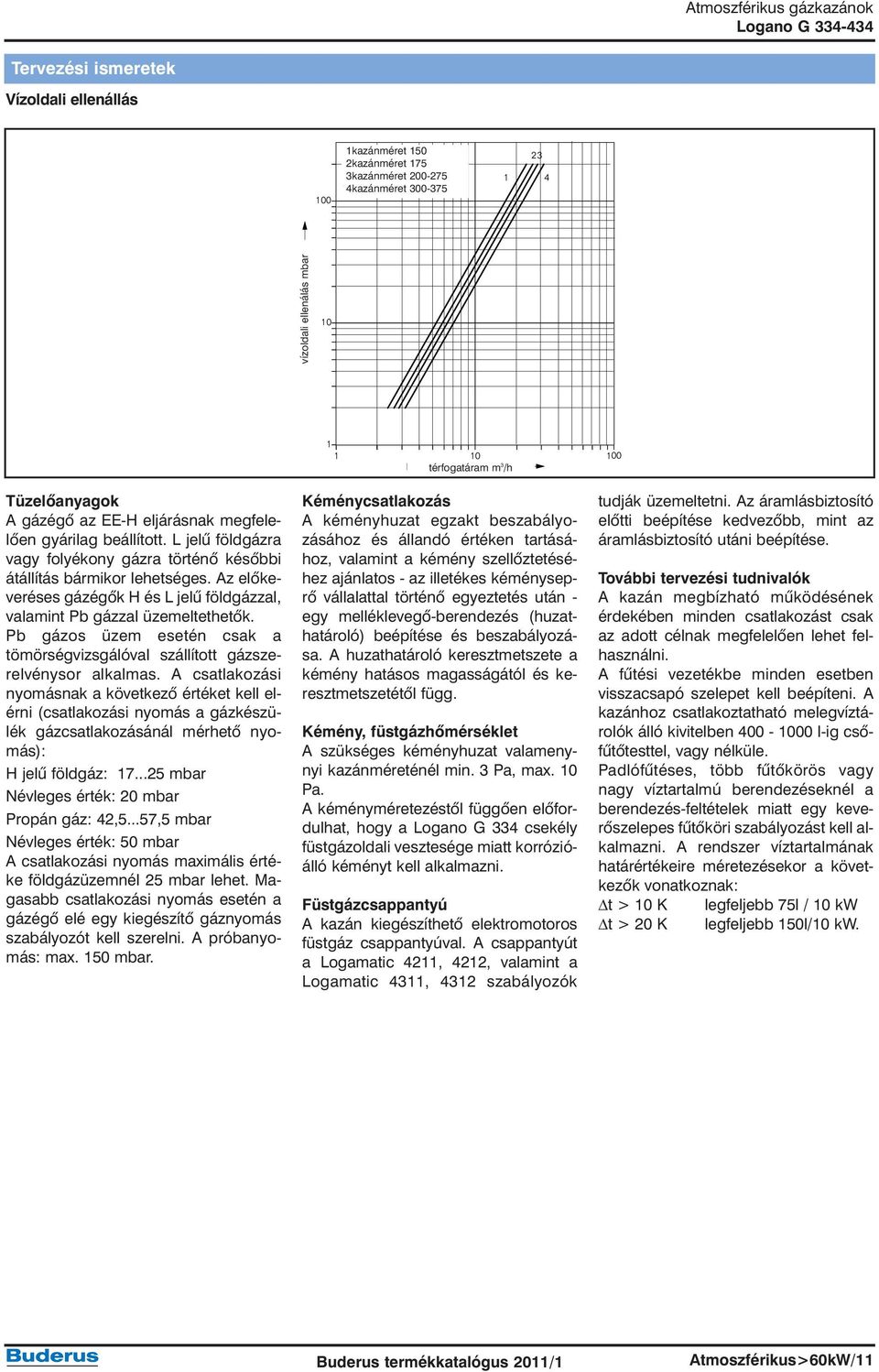

13 Tervezési ismeretek Vízoldali ellenállás kazánméret Kesselgr kazánméret Kesselgr kazánméret Kesselg r kazánméret Kesselg r Durchflusswiderstand vízoldali ellenálás in mbar Durchflussmenge térfogatáram in m 3 /h /h Tüzelõanyagok A gázégõ az EE-H eljárásnak megfelelõen gyárilag beállított. L jelû földgázra vagy folyékony gázra történõ késõbbi átállítás bármikor lehetséges. Az elõkeveréses gázégõk H és L jelû földgázzal, valamint Pb gázzal üzemeltethetõk. Pb gázos üzem esetén csak a tömörségvizsgálóval szállított gázszerelvénysor alkalmas. A csatlakozási nyomásnak a következõ értéket kell elérni (csatlakozási nyomás a gázkészülék gázcsatlakozásánál mérhetõ nyomás): H jelû földgáz: mbar Névleges érték: 20 mbar Propán gáz: 42,5...57,5 mbar Névleges érték: 50 mbar A csatlakozási nyomás maximális értéke földgázüzemnél 25 mbar lehet. Magasabb csatlakozási nyomás esetén a gázégõ elé egy kiegészítõ gáznyomás szabályozót kell szerelni. A próbanyomás: max. 150 mbar. Kéménycsatlakozás A kéményhuzat egzakt beszabályozásához és állandó értéken tartásához, valamint a kémény szellõztetéséhez ajánlatos - az illetékes kéményseprõ vállalattal történõ egyeztetés után - egy melléklevegõ-berendezés (huzathatároló) beépítése és beszabályozása. A huzathatároló keresztmetszete a kémény hatásos magasságától és keresztmetszetétõl függ. Kémény, füstgázhõmérséklet A szükséges kéményhuzat valamenynyi kazánméreténél min. 3 Pa, max. 10 Pa. A kéményméretezéstõl függõen elõfordulhat, hogy a Logano G 334 csekély füstgázoldali vesztesége miatt korrózióálló kéményt kell alkalmazni. Füstgázcsappantyú A kazán kiegészíthetõ elektromotoros füstgáz csappantyúval. A csappantyút a Logamatic 4211, 4212, valamint a Logamatic 4311, 4312 szabályozók tudják üzemeltetni. Az áramlásbiztosító elõtti beépítése kedvezõbb, mint az áramlásbiztosító utáni beépítése. További tervezési tudnivalók A kazán megbízható mûködésének érdekében minden csatlakozást csak az adott célnak megfelelõen lehet felhasználni. A fûtési vezetékbe minden esetben visszacsapó szelepet kell beépíteni. A kazánhoz csatlakoztatható melegvíztárolók álló kivitelben l-ig csõfûtõtesttel, vagy nélküle. Padlófûtéses, több fûtõkörös vagy nagy víztartalmú berendezéseknél a berendezés-feltételek miatt egy keverõszelepes fûtõköri szabályozást kell alkalmazni. A rendszer víztartalmának határértékeire méretezésekor a következõk vonatkoznak: Δt > 10 K legfeljebb 75l / 10 kw Δt > 20 K legfeljebb 150l/10 kw. Atmoszférikus>60kW/11

14 Mûanyagcsöves padlófûtési rendszerek Az oxigéndiffúziótól nem mentes mûanyagcsõbõl készült padlófûtési rendszerek esetén a kazán és a padló- fûtési rendszer közé egy hõcserélõt kell beépíteni. Kazánház Felhívjuk a figyelmet arra, hogy az égési levegõnek a helyiség levegõ halogén-szénhidrogén tartalma (festékszóró dobozok, tisztító- és oldószerek, festékek, ragasztók) vagy erõs porképzõdés általi szennyezõdését a kazánkárok elkerülése érdekében ki kell zárni. A kazán felállítási helyiségének fagymentesnek és jól szellõzöttnek kell lennie. Karbantartás A fûtési rendszerek energiatakarékos, hosszú élettartama érdekében az éves egy karbantartást kötelezõ elvégeztetni a Buderus márkaszervizzel. A karbantartás elmulasztása garancia-megvonással járhat. Tervezési diagramok Kazánhatásfok diagram Készenléti veszteség Helyszükséglet 600 (400) 250 (150) 500 (400) 600 (400) A kazánok telepítésénél ajánlott betartani a megadott minimális távolságokat. Különlegesen szûk helyre való telepítés esetén forduljon a Buderus ügyfélszolgálathoz. A megadott helytávolságokat a szerelés, a karbantartás és javítási munkálatok indokolják. Atmoszférikus>60kW/12

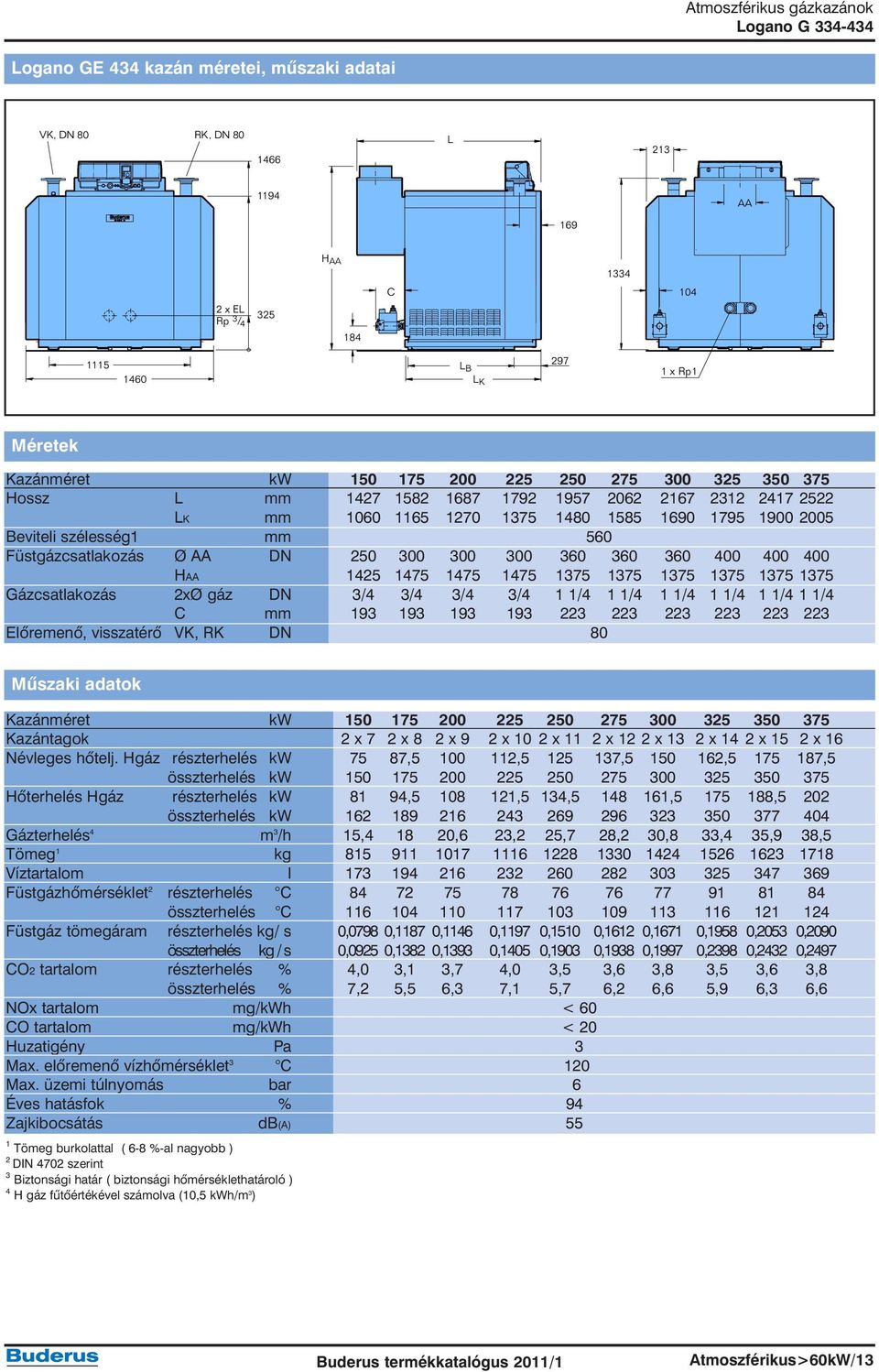

15 Logano GE 434 kazán méretei, mûszaki adatai VK, DN 80 RK, DN L AA 169 H AA xEL Rp 3 / C L 297 B 1xRp L K Méretek Kazánméret kw Hossz L mm LK mm Beviteli szélesség1 mm 560 Füstgázcsatlakozás Ø AA DN HAA Gázcsatlakozás 2xØ gáz DN 3/4 3/4 3/4 3/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 C mm Elõremenõ, visszatérõ VK, RK DN 80 Mûszaki adatok Kazánméret kw Kazántagok 2 x 7 2 x 8 2 x 9 2 x 10 2 x 11 2 x 12 2 x 13 2 x 14 2 x 15 2 x 16 Névleges hõtelj. Hgáz részterhelés kw 75 87, , , , ,5 összterhelés kw Hõterhelés Hgáz részterhelés kw 81 94, ,5 134, , ,5 202 összterhelés kw Gázterhelés 4 m 3 /h 15, ,6 23,2 25,7 28,2 30,8 33,4 35,9 38,5 Tömeg 1 kg Víztartalom l Füstgázhõmérséklet 2 részterhelés C összterhelés C Füstgáz tömegáram részterhelés kg/ s 0,0798 0,1187 0,1146 0,1197 0,1510 0,1612 0,1671 0,1958 0,2053 0,2090 összterhelés kg / s 0,0925 0,1382 0,1393 0,1405 0,1903 0,1938 0,1997 0,2398 0,2432 0,2497 CO2 tartalom részterhelés % 4,0 3,1 3,7 4,0 3,5 3,6 3,8 3,5 3,6 3,8 összterhelés % 7,2 5,5 6,3 7,1 5,7 6,2 6,6 5,9 6,3 6,6 NOx tartalom mg/kwh < 60 CO tartalom mg/kwh < 20 Huzatigény Pa 3 Max. elõremenõ vízhõmérséklet 3 C 120 Max. üzemi túlnyomás bar 6 Éves hatásfok % 94 Zajkibocsátás db(a) 55 1 Tömeg burkolattal ( 6-8 %-al nagyobb ) 2 DIN 4702 szerint 3 Biztonsági határ ( biztonsági hõmérséklethatároló ) 4 H gáz fûtõértékével számolva (10,5 kwh/m 3 ) Atmoszférikus>60kW/13

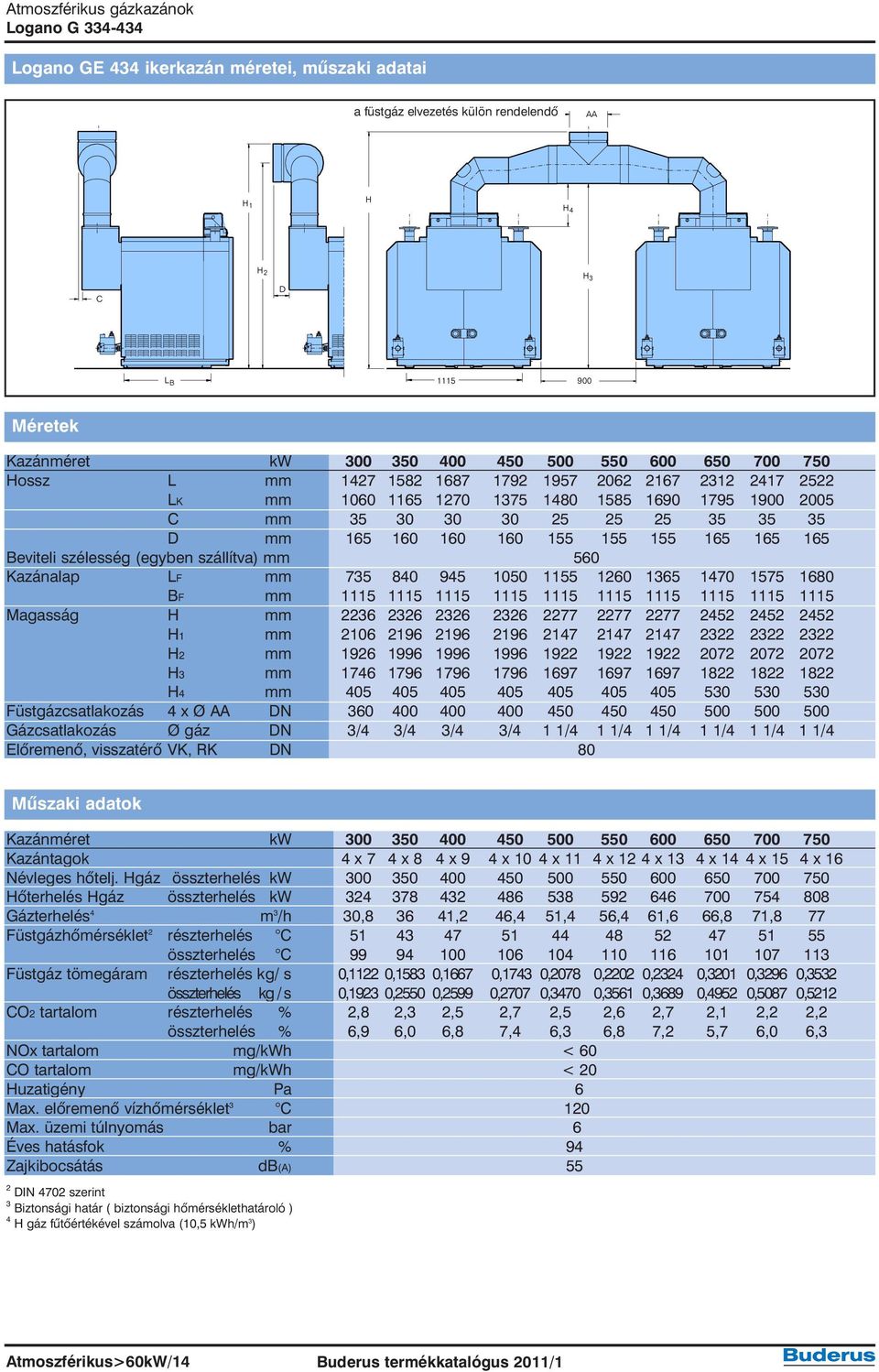

16 Logano GE 434 ikerkazán méretei, mûszaki adatai a füstgáz elvezetés Abgasverbindungsstück külön rendelendõ als Zubehör AA H 1 H H 4 H 2 H 3 C D L B Méretek Kazánméret kw Hossz L mm LK mm C mm D mm Beviteli szélesség (egyben szállítva) mm 560 Kazánalap LF mm BF mm Magasság H mm H1 mm H2 mm H3 mm H4 mm Füstgázcsatlakozás 4 x Ø AA DN Gázcsatlakozás Ø gáz DN 3/4 3/4 3/4 3/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 Elõremenõ, visszatérõ VK, RK DN 80 Mûszaki adatok Kazánméret kw Kazántagok 4 x 7 4 x 8 4 x 9 4 x 10 4 x 11 4 x 12 4 x 13 4 x 14 4 x 15 4 x 16 Névleges hõtelj. Hgáz összterhelés kw Hõterhelés Hgáz összterhelés kw Gázterhelés 4 m 3 /h 30, ,2 46,4 51,4 56,4 61,6 66,8 71,8 77 Füstgázhõmérséklet 2 részterhelés C összterhelés C Füstgáz tömegáram részterhelés kg/ s 0,1122 0,1583 0,1667 0,1743 0,2078 0,2202 0,2324 0,3201 0,3296 0,3532 összterhelés kg / s 0,1923 0,2550 0,2599 0,2707 0,3470 0,3561 0,3689 0,4952 0,5087 0,5212 CO2 tartalom részterhelés % 2,8 2,3 2,5 2,7 2,5 2,6 2,7 2,1 2,2 2,2 összterhelés % 6,9 6,0 6,8 7,4 6,3 6,8 7,2 5,7 6,0 6,3 NOx tartalom mg/kwh < 60 CO tartalom mg/kwh < 20 Huzatigény Pa 6 Max. elõremenõ vízhõmérséklet 3 C 120 Max. üzemi túlnyomás bar 6 Éves hatásfok % 94 Zajkibocsátás db(a) 55 2 DIN 4702 szerint 3 Biztonsági határ ( biztonsági hõmérséklethatároló ) 4 H gáz fûtõértékével számolva (10,5 kwh/m 3 ) Atmoszférikus>60kW/14

17 Logamatic 2000 szabályozórendszer FM 244 modul alapmodul FM 241 modul Alapfunkciók: egyfokozatú égõ HMV szabályzás cirkulációs szivattyú keverõszelep nélküli fûtés (HK1) választás, FM241 FM 242 modul keverõszelepes fûtés (HK2) kétfokozatú / modulációs égõvezérlés Logamatic 2000 modulárisan bõvíthetõ szabályozórendszer A Logamatic 2000 szabályozórendszer átlagos méretû és igényû családi házak szabályozási feladatainak ellátására alkalmas. Kizárólag állókazánok valamint a hozzájuk tartozó fûtési rendszer intelligens szabályozására képesek. A rendelkezésre álló bõvítõ modulok teljes kiépítésben egy darab közvetlenül kapcsolt, egy darab kevert fûtési kör, indirekt tárolóval történõ használati melegvíz termelés, cirkulációs szivattyúvezérlés és egy darab, egy felhasználási célú szolár rendszer kezelésére képes. Logamatic 2107/2107M szabályzó Alkalmazási terület A Logamatic 2107/2107M mikroprocesszoros szabályozók egy darab Buderus Logano állókazánnal felszerelt, átlagos igényekkel rendelkezõ családi házak szabályozási feladatainak ellátására alkalmasak. Alapkiépítésben használati melegvíz készítési (indirekt fûtésû tároló) és fûtésszabályozási (egy darab közvetlenül kapcsolt fûtõkör) funkcióval rendelkezik. A fûtési rendszer egyéb feladatainak ellátására két szabad bõvítõ helyet tartalmaz, amelyekbe funkciós modulok szerelhetõk. Alapfelszereltség A Logamatic 2107/2107M szabályozókészülékek alapkivitelben a következõ elemeket tartalmazza: - CM222 szabályzómodul - NM282 hálózati- és relékártya modul - STB biztonsági hõmérsékletkorlátozó, 100 C-ig állítható - kazánvíz hõmérséklet-szabályozó, C-ig állítható Jellemzõk: - mûanyag burkolat - két állásban rögzíthetõ kezelõpanel - "Kéményseprõ" billentyûkapcsoló - égõ és használati melegvíz vészüzem-kapcsoló - két szabad modulhely - szerviz csatlakozó - fõkapcsoló - IP40 elektromos védettség - elektromos biztosíték, 10 A - kódolt és színekkel jelölt csatlakozók - Logamatic 2000 modulokkal bõvíthetõ - egy darab külsõ és egy darab kazánvíz hõmérséklet érzékelõ a szállítási terjedelem része Alapfunkciók: - a 2107/2107M kezelõfelületén beállítható, az aktuális kazántípusnak megfelelõ kazánvédelmi módok: alacsonyhõmérsékletû kazán (a mûködési feltételek biztosítása szivattyú logikával) egy darab fûtõköri szivattyú vezérlése csak 2107M kivitelnél: egy darab kevert fûtõkör vezérlése égõvezérlés indirekt fûtésû tárolóval történõ használati melegvíz termelés szabályozása töltõ- és cirkulációs szivattyúval, idõprogram szerint BFU vagy BFU/F csatlakoztatása esetén egyszeri, a beállított idõprog ramon kívüli felfûtéshez csak 2107M kivitelnél: a második fûtõkörrel szemben beállítható elõnykapcsolás fûtés és melegvíz termelés vészkapcsolója - külsõ hõmérséklet szerinti vagy kézi téli/nyári átkapcsolási lehetõség - fagyvédelem - fûtõkörönkénti csökkentett üzem beállítási lehetõség - 8 alap és egy szabadon összeállítható fûtési program - kondenzvíz képzõdés elleni védelem - áramkimaradás esetén a pontos idõt és az aktuális napot a készülék egy bizonyos ideig tárolja. Minden más beállítást folyamatosan tárol a készülék - LED üzemmód kijelzõk: nappali, éjszakai és automatikus üzem - LCD üzemmód kijelzõk: 1. fûtõkör szivattyú 2. fûtõkör szivattyú tároló töltõszivattyú szolár szivattyú (villog) égõ üzem fokozat keverõ nyit/zár cirkulációs szivattyú Alkalmazható szabályozómodulok A Logamatic 2107/2107M szabályozókban alkalmazható bõvítõ modulok: FM241 kevert fûtõköri modul (a Logamatic 2107M alapkiépítésben tartalmazza) FM242 kiegészítõ modul kétfokozatú vagy modulációs égõvel FM244 szolár modul KM271 kommunikációs modul A modulok alkalmazási lehetõségei és mûszaki adatai a modulok leírásánál találhatók. Mûszaki adatok Üzemi feszültség: 230 V AC ± 10 %, 50Hz ± 4 % Teljesítmény felvétel: 8 VA Biztosíték: 10 A Kapcsolható áramerõsség összesen: 10 A Égõ áramfelvétele: 5 A Szivattyú áramfelvétele, 1. kör: 5 A Tároló töltõszivattyú áramfelvétele: 5 A Cirkulációs szivattyú áramfelvétele: 5 A Atmoszférikus>60kW/15

18 M M Atmoszférikus gázkazánok Logamatic 4000-es szabályozók HK 1 HK 2 Logamatic 4211 alapfunkciók: egy-, kétfokozatú, vagy modulációs égõ HMV szabályozás cirkulációs szivattyú Grundfunktionen 1-, 2-stufiger oder modulierender Brenner Speicher-Wassererwärmer Zirkulationspumpe Heizkreis mit Mischer (HK 1) vezérlés keverõszelep nélküli fûtés (HK1) választás, FM 442 modul (max. 2 db): 2 db keverõszelepes fûtés (HK2) kiegészítõ, ZM 426 modul: kiegészítõ hõmérséklet határoló Logamatic 4000 modulárisan bõvíthetõ szabályozórendszer A Logamatic szabályozórendszer összetett szabályozási feladatok ellátására alkalmas. Egyes elemei falikazánok, mások pedig állókazánok valamint a hozzájuk tartozó fûtési rendszer intelligens szabályozására képesek. A rendelkezésre álló bõvítõ modulok valamennyi, a fûtéstechnikában járatos feladat ellátására képesek. Az egy rendszeren belül kezelhetõ fûtési körök száma meghaladja a százat, lehetségessé válik több használati melegvíz kör alkalmazása is. Az egyes körök - beleértve a használati melegvíz termelést is - önálló, a többitõl független idõprogrammal láthatók el. A rendszer alkalmas tetszõleges külsõ hõtermelõ - szilárdtüzelésû kazán, szolár rendszer, hõszivattyú, távhõ, stb. - felismerésére és kezelésére. Jellemzõk: - a fûtési jelleggörbe automatikus meghatározása - automatikus téli/nyári üzemmód átkapcsolás - a cirkulációs szivattyú energiatakarékos vezérlése - esztrich szárítás funkció - be- és kikapcsolási optimalizálás - a beépített modulok automatikus felismerése - idegen hõforrás, hõszivattyú vagy szilárdtüzelésû kazán felismerése - "nyomni és forgatni" kezelési elv - programozás, a parancsolt értékek megadása és az egyes funkciók paraméterezése a MEC2 (Mobil Ecomatic Controller) segítségével - külön felhasználói és szervizszint - moduláris bõvítési lehetõs - több, legfeljebb 8 falikazánt tartalmazó rendszer - Alkalmazható szabályozó készülék: Logamatic 4212 Logamatic 4211 szabályozó Alkalmazási terület A Logamatic 4211 digitális szabályozó egy darab, egy- vagy kétfokozatú, illetve modulációs égõvel felszerelt Buderus olaj- vagy gáztüzelésû állókazán szabályozására alkalmas. Alapkiépítésben használati melegvíz készítési (indirekt fûtésû tároló) és Atmoszférikus>60kW/16 fûtésszabályozási (egy darab közvetlenül kapcsolt fûtõkör) funkcióval rendelkezik. A fûtési rendszer egyéb feladatainak ellátására két szabad bõvítõ helyet tartalmaz, amelyekbe funkciós modulok szerelhetõk. Alapfelszereltség A Logamatic 4211 szabályozókészülék alapkivitelben a következõ elemeket tartalmazza: - CM431 szabályozómodul a MEC2 csatlakoztatásához - MEC2 kezelõegység - ZM 422 központi modul az alap funkciók felügyeletére - NM482 tápegység - BM492 BUS modul - STB biztonsági hõmérsékletkorlátozó C-ig állítható - kazánvíz hõmérsékletszabályozó, C-ig állítható Alapfunkciók: - a MEC2 kezelõfelületén beállítható, az aktuális kazántípusnak megfelelõ kazánvédelmi módok: alacsonyhõmérsékletû kazán (a mûködési feltételek biztosítása szivattyú logikával) Ecostream kazán (a mûködési feltételek biztosítása a fûtõköri keverõk segítségével) magasabb legkisebb megengedett hõmérsékletû, illetve legkisebb megengedett visszatérõ hõmérséklet igényû alacsonyhõmérsékletû kazán (a mûködési feltételek biztosítása a fûtõköri keverõk segítségével) kondenzációs gázkazán - egy darab szivattyú hidraulikai kapcsolásnak megfelelõ vezérlése (egyidejûleg csak az egyik lehetõség használható) 0. fûtési kör keringetõ szivattyújaként kazánköri szivattyúként mérõponti szivattyúként (hidraulikus váltó esetén) - égõvezérlés egy- vagy kétfokozatú, illetve modulációs égõk vezérlése szabványosított hétpólusú kábel segítségével két darab egyfokozatú égõvel felszerelt kazán vezérlése idõjárásfüggõ teljesítmény korlátozással illetve kazánsorrend cserével (a követõ kazánt Logamatic 4212 analóg szabályozóval kell ellátni) - használati melegvíz termelés indirekt fûtésû tárolóval történõ használati melegvíz termelés szabályozása töltõ- és cirkulációs szivattyúval, idõprogram szerint potenciálmentes vezérlõ kontaktus egyszeri, a beállított idõprogramon kívüli felfûtéshez, illetve termikus fertõtlenítéshez potenciálmentes bemenet töltõszivattyú vagy inertanód hibajel fogadásához és megjelenítéshez a MEC2 felületén beállítható elõnykapcsolás a fûtõkörökhöz képest - kézi kapcsolók automatikus/kézi/kikapcsolt üzemmódok átváltására - naptár szerinti téli/nyári átkapcsolási lehetõség - fûtõkörönkénti csökkentett üzem beállítási lehetõség - LED üzemmód és hibajel kijelzõk: modulzavar égõ üzemjel fûtõkör nyári üzemállapot 1. fûtõköri keverõ nyit/zár, vagy HMV töltõ- és cirkulációs szivattyú üzemjel 2. fûtõköri keverõ nyit/zár 1. fûtõköri szivattyú üzemjel 2. fûtõköri szivattyú üzemjel Távfelügyeleti és táv-zavarjelzési lehetõségek A Buderus Logamatic 4000 típusú szabályozók széleskörû távfelügyeleti és táv-zavarjelzési lehetõségeket kínál. A lehetõségekrõl tájékozódjon a Buderusnál. Alkalmazható szabályozómodulok A Logamatic 4211 szabályozókban alkalmazható bõvítõ modulok: FM441 HMV és fûtõköri modul FM442 fûtõköri modul FM443 szolár modul FM445 HMV modul (külsõ hõcserélõhöz) FM446 EIB kommunikációs modul FM448 gyûjtött hibajel modul A modulok alkalmazási lehetõségei és mûszaki adatai a modulok leírásánál találhatók.

19 Logamatic 4212 szabályozó Logamatic 4212 alapfunkciók: állandó vízhõfokú üzem egy-, vagy kétfokozatú égõ kiegészítõ, ZM 426 modul : egy további biztonsági hõm. határoló kiegészítõ, ZM 427 modul: kazánköri modul alacsonyhõmérsékletû kazánok visszatérõ vízhõmérséklet szabályozásához, valamint Ecostream kazánok szabályozására Alkalmazási terület A Logamatic 4212 analóg szabályozó egy darab, egy- vagy kétfokozatú, illetve modulációs égõvel felszerelt Buderus olaj- vagy gáztüzelésû állókazán állandó kazánvíz hõmérsékletre történõ szabályozására alkalmas önállóan, vagy egy fölé rendelt felügyeleti rendszerrel együtt. A szabályozó alapkiépítésben nem rendelkezik kazánvédelmi funkciókkal. Alapfelszereltség A Logamatic 4212 szabályozókészülék alapkivitelben a következõ elemeket tartalmazza: - ZM425 központi modul - STB biztonsági hõmérséklet-korlátozó, C-ig állítható - kazánvíz hõmérsékletszabályozó, C-ig állítható Jellemzõk: - mûanyag burkolat - felhajtható, átlátszó védõfedél a modulok és a kezelõegység számára - három szabad modulhely - fõkapcsoló - IP40 elektromos védettség - elektromos biztosíték - Logamatic 4000 modulokkal korlátozottan bõvíthetõ Alapfunkciók: - önálló égõvezérlés: égõfokozatok engedélyezése a kazánvíz hõmérséklet korlátozása a beállított értékre a mûködési feltételek figyelembe vétele nélküli üzem - égõvezérlés fölérendelt szabályozórendszerrel együtt: égõfokozatok engedélyezése a kazánvíz hõmérséklet korlátozása a beállított értékre a mûködési feltételek betartása (a fölé rendelt rendszerrel együtt) - üzemmód és hibajel kijelzõk: kazánvíz hõmérséklet égõ zavarjel Alkalmazható bõvítõ modulok A Logamatic 4212 szabályozóban alkalmazható bõvítõ modulok: ZM426 kiegészítõ modul ZM427 kiegészítõ modul üzemóra számlálók az egyes égõfokozatokhoz A modulok alkalmazási lehetõségei és mûszaki adatai a modulok leírásánál találhatók. Mûszaki adatok Üzemi feszültség: 230 V AC ± 10 %, 50Hz ± 4 % Teljesítmény felvétel: 5 VA Égõ hibajel kimenet: 230 V, max. 3 A Égõszabályozás, 1. fokozat: 230V, 10 A Atmoszférikus>60kW/17

20 Logamatic 4311 és 4312 szabályozók Alkalmazási terület A Logamatic 4311 és 4312 digitális szabályozók egy-egy darab, egy- vagy kétfokozatú, illetve modulációs égõvel felszerelt Buderus olaj- vagy gáztüzelésû állókazán szabályozására alkalmas. Mindkét szabályozó típus alkalmas szivattyúval és keverõvel rendelkezõ kazánkör vezérlésére. A fûtési rendszer egyéb feladatainak ellátására két szabad bõvítõ helyet tartalmaz, amelyekbe funkciós modulok szerelhetõk. Alapfelszereltség A Logamatic 4311 és 4312 szabályozókészülékek alapkivitelben a következõ elemeket tartalmazzák: - CM431 szabályozómodul a MEC2 csatlakoztatásához - MEC2 kezelõegység (4311) - kazánvíz hõmérséklet kijelzõ (4312) - ZM422 központi modul az alapfunkciók felügyeletére - NM482 tápegység - BM492 BUS modul - STB biztonsági hõmérsékletkorlátozó, C-ig állítható - kazánvíz hõmérsékletszabályozó, C-ig állítható Jellemzõk: - mûanyag burkolat - felhajtható, átlátszó védõfedél a modulok és a kezelõegység számára - "Kéményseprõ" billentyûkapcsoló - kézi kapcsoló a kazánkör számára - kézi kapcsolók az égõhöz, beleértve az égõ modulációját is - égõ vészüzem-kapcsoló - négy szabad modulhely - szerviz csatlakozó - fõkapcsoló - IP40 elektromos védettség - elektromos biztosíték - kódolt és színekkel jelölt csatlakozók - Logamatic 4000 modulokkal bõvíthetõ - ECOCAN-BUS kommunikáció - megfelelõ kommunikációs egységekkel képes adattovábbításra és távfelügyeletre - egy darab FA külsõ (4311), egy darab FK kazánvíz hõmérséklet érzékelõ a szállítási terjedelem része - FZ hõmérséklet érzékelõ hidraulikus váltóhoz vagy visszatérõ hõmérséklet emeléshez a szállítási terjedelem része Alapfunkciók: - a MEC2 kezelõfelületén beállítható, az aktuális kazántípusnak megfelelõ kazánvédelmi módok: alacsonyhõmérsékletû kazán (a Atmoszférikus>60kW/18 mûködési feltételek biztosítása szivattyú logikával) Ecostream kazán (a mûködési feltételek biztosítása a fûtõköri keverõk segítségével) magasabb legkisebb megengedett hõmérsékletû, illetve legkisebb megengedett visszatérõ hõmérséklet igényû alacsonyhõmérsékletû kazán (a mûködési feltételek biztosítása a fûtõköri keverõk segítségével) kondenzációs gázkazán - egy darab szivattyú vezérlése kazánköri szivattyúként - égõvezérlés egy- vagy kétfokozatú, illetve modulációs égõk vezérlése szabványosított hétpólusú kábel segítségével alternatív égõ alkalmazása esetén külsõ átkapcsolási lehetõség a kedvezõbb tüzelõanyagra - kézi kapcsolók automatikus/kézi/kikapcsolt üzemmódok átváltására - fûtõkörönkénti csökkentett üzembeállítási lehetõség - LED üzemmód és hibajel kijelzõk: modulzavar égõ üzemjel fûtõkör nyári üzemállapot kazánköri keverõ nyit/zár kazánköri szivattyú üzemjel 1. égõfokozat üzemjel 2. égõfokozat üzemjel vagy moduláció aktív égõ hibajel Távfelügyeleti és táv-zavarjelzési lehetõségek A Buderus Logamatic 4000 típusú szabályozók széleskörû távfelügyeleti és táv-zavarjelzési lehetõségeket kínál. A lehetõségekrõl tájékozódjon a Buderusnál. Alkalmazható szabályozómodulok A Logamatic 4311 és 4312 szabályozókban alkalmazható bõvítõ modulok: FM441 HMV és fûtõköri modul FM442 fûtõköri modul FM443 szolár modul FM445 HMV modul (külsõ hõcserélõhöz FM446 EIB kommunikációs modul FM447 stratégia (léptetõ) modul (csak 4311) FM448 gyûjtött hibajel modul A modulok alkalmazási lehetõségei és mûszaki adatai a modulok leírásánál találhatók. Mûszaki adatok Üzemi feszültség: 230 V AC ± 10 %, 50Hz ± 4 % Teljesítmény felvétel: 5 VA Biztosíték: 2 10 A Kazánköri szivattyú áramfelvétele: 5 A Kazánköri keverõ áramfelvétele: 5 A Kazánköri keverõ szabályozása: 230 V, 3-pont (PI) Kazánköri keverõ beállási ideje: 120 s ( között állítható) FK kazánvíz hõmérsékletérzékelõ: NTC, Ø 9 mm FA külsõ érzékelõ: NTC FV/FZ kiegészítõ hõmérsékletérzékelõ: NTC, Ø 9 mm Egy- vagy kétfokozatú égõszabályozás: 230 V, 8 A, 2-pont Modulációs égõszabályozás: 230 V, 8 A, 3-pont Többkazános rendszerek FM447 stratégia (léptetõ) modul alkalmazásával két vagy három állókazánból álló rendszer szabályozása válik lehetségessé. A stratégia modult a Logamatic 4311 szabályozóba kell szerelni, a követõ kazánokat Logamatic 4312 szabályozókkal kell ellátni. A többkazános rendszerek különleges szabályozási lehetõségei: - kiválasztható üzemmódok: soros üzem párhuzamos üzem - üzemóra vagy külsõ hõmérséklet szerinti automatikus sorrendváltoztatás - állandó sorrend szerinti üzem - potenciálmentes bemenet vagy külsõ hõmérséklet szerinti teljesítménykorlátozás - a követõ kazánok automatikus kizárása a követési sorrend figyelembe vételével - a követõ kazánok szivattyúinak változtatható utánfutása, a maradékhõ kihasználása érdekében V-os bemenet külsõ hõmérséklet igényjel fogadására a fûtõkörök külsõ vezérlése esetén V vagy 0-20 ma hõmérséklet igényjel továbbítása fölérendelt szabályozórendszer felé - az egyes fokozatok állapotának kijelzése - potenciálmentes gyûjtött hibajel kimenet - potenciálmentes kimenet külsõ hõmennyiségmérõhöz

21 A3 Ajánlott kapcsolási rajz két keverõszeleppel ellátott fûtõkör, medencefûtés, légtechnikai fûtési kör, valamint melegvíz készítés számára A4 Ajánlott kapcsolási rajz háromkazános rendszer esetén, kazánköri szivattyúkkal, hidraulikus váltó alkalmazása esetén Atmoszférikus>60kW/19

22 Tervezési tudnivalók az A2 és A3 kapcsolási rajzhoz, Logamatic 4211, 4311 szabályozók esetén -A Logamatic 4211-es szabályozó maximális kiépítettségében 1db keverõszelep nélküli fûtési kört, 4db keverõszelepes fûtési kört, 1db HMV töltõszivattyú vezérlést, valamint 1db cirkulációs szivattyúvezérlést képes ellátni. Minden kör külön programozható. -Ha a fûtési rendszerbe folytásos szabályozást alkalmazunk (termosztatikus szelepfej, segédenergia nélküli szabályozók) ajánlott a szivattyú elé (nyomott oldalra) túláram szelep beépítése. -Amennyiben a keverõszelepes fûtõkört padlófûtésnek alkalmazzuk, abban az esetben ajánlott egy ún. túlhõmérséklet korlátozó (csõtermosztát) beépítése, mely a keverõszelep meghajtójának meghibásodása esetén a beállított hõmérséklet elérésekor (ajánlott 60 C) megállítja a szivattyút. -Ha a padlófûtési csõvezeték nem oxigéndiffúziótól védett, akkor hõcserélõt kell beépíteni a kazánkör és a fûtési rendszer közé. -Medencefûtéskor a szabályozó által vezérelt szivattyú a hõcserélõig dolgozik. A secunder szivattyú az uszodatechnikától kapott potenciálmentes kontaktus alapján vezérelt. -A használati melegvízkészítés történhet elõnykapcsolásban és párhuzamosan a fûtéssel együtt. Párhuzamos üzem esetén két dologra kell figyelni: - a fûtési hõszükséglethez hozzáadandó a HMV hõigény, - a melegvízkészítéskor a keverõszelep nélküli kör is megkapja a magas hõmérsékletû vizet, mely túlfûtéshez vezethet. - Csökkentett üzemben nincs melegvízkészítés. A szabályozó kazánköri szivattyú vezérlésére nem alkalmas. A Logamatic 4311-es szabályozó maximális kiépítettségében, 7db keverõszelepes fûtési kört, 1db HMV töltõszivattyú vezérlést és 1db cirkulációs szivattyúvezérlést képes ellátni. Amennyiben nincs melegvízkészítés úgy 8db fûtési kör is vezérelhetõ. Minden kör külön programozható. -Ha a fûtési rendszerbe folytásos szabályozást alkalmazunk (termosztatikus szelepfej, segédenergia nélküli szabályozók) ajánlott a szivattyú elé (nyomott oldalra) túláram szelep beépítése. -Amennyiben a keverõszelepes fûtõkört padlófûtésnek alkalmazzuk, abban az esetben ajánlott egy ún. túlhõmérséklet korlátozó (csõtermosztát) beépítése, mely a keverõszelep meghajtójának meghibásodása esetén a beállított hõmérséklet elérésekor (ajánlott 60 C) megállítja a szivattyút. -Ha a padlófûtés vezetéke nem oxigéndiffúziótól védett, akkor azt a fûtési rendszertõl egy hõcserélõ közbeiktatásával le kell választani. -Medencefûtéskor a szabályozó által vezérelt szivattyú a hõcserélõig dolgozik. A secunder szivattyú az uszodatechnikától kapott potenciálmentes kontaktus alapján vezérelt. -A használati melegvízkészítés történhet elõnykapcsolásban és párhuzamosan a fûtéssel együtt. Párhuzamos üzem esetén két dologra kell figyelni: - a fûtési hõszükséglethez hozzáadandó a HMV hõigény, - a melegvízkészítéskor a keverõszelep nélküli kör is megkapja a magas hõmérsékletû vizet, mely túlfûtéshez vezethet. - Csökkentett üzemben nincs melegvízkészítés. A szabályozó alkalmas kazánköri szivattyú vezérlésére. További a készülékre vonatkozó mûködési-, üzembe helyezési és egyéb irányelvek a Függellék fejezet alatt találhatóak - Vízminõségi elõírás K8 - Mûködési követelmények K6 - Üzembehelyezési feltételek - Általános szállítási szerzõdés feltételei Atmoszférikus>60kW/20
