5. TETŐ- ÉS FALILÉTRÁK

Átírás

1 5. TETŐ- ÉS FALILÉTRÁK 45

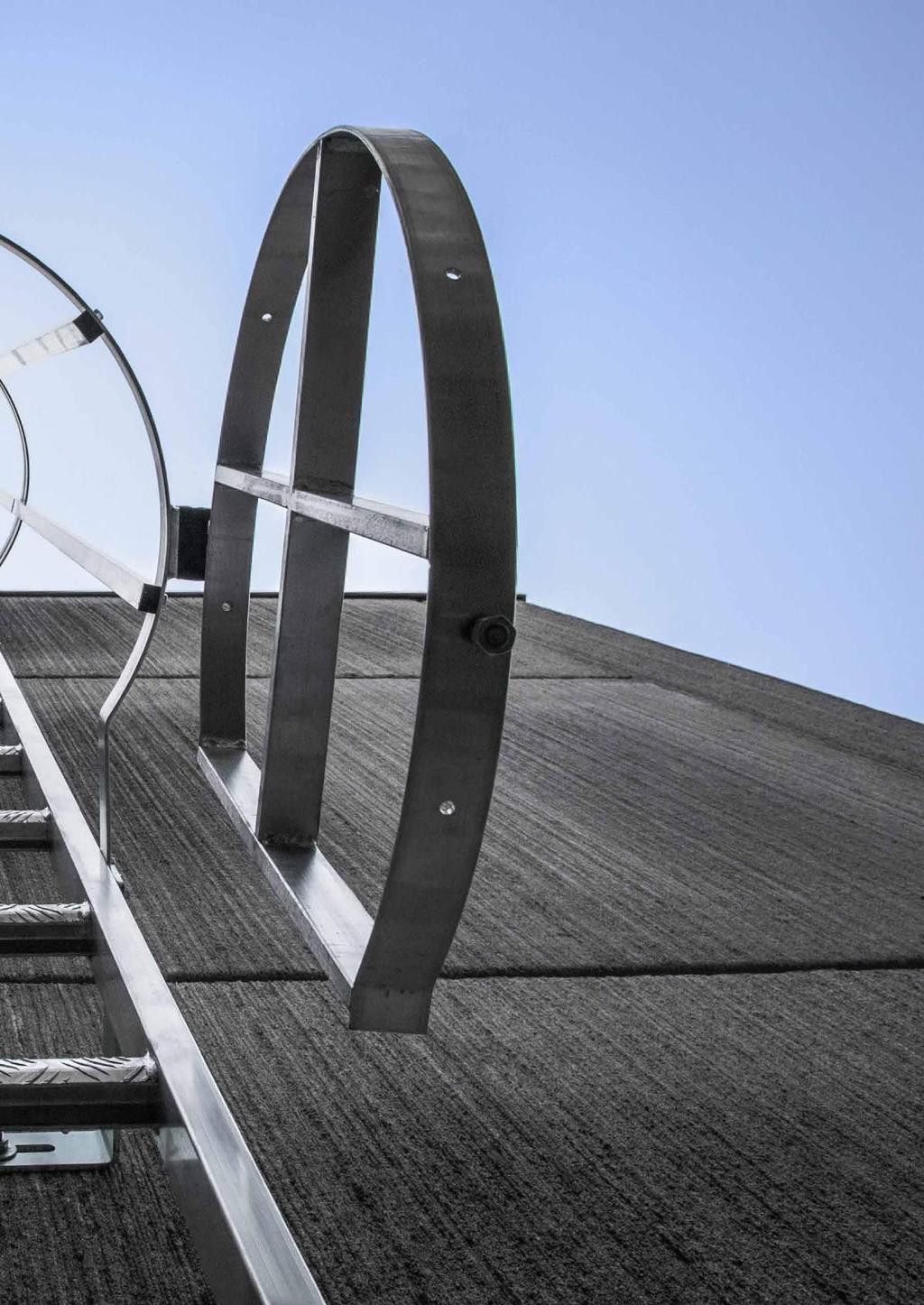

2 TETŐFELJÁRÓK ÉS BIZTONSÁGOS ÚTVONALAK A feljáró kifejezés olyan pontot jelent, amelyet egy adott útvonalon lehet elérni, és amely lehetővé teszi egy vagy több dolgozó valamint az anyagok és a munkaeszközök biztonságos feljuttatását a tetőre. A Rothoblaas különféle eszközöket kínál, amelyek kielégítenek minden a lakossági és ipari igényt az építkezésen. FÜGGŐLEGES MUNKAKÖTÉLZET LÉTRÁKHOZ Létrákra szerelhető fel, a segítségével a dolgozók biztonságosan juthatnak fel a tetőre. LÉPCSŐKAMPÓ A dolgozók beleakaszthatják a hordozható létrát, megelőzve ezzel a megcsúszást és az eldőlést. ÁTJÁRÓ PALLÓK Átjáró pallók, amelyek segítségével biztonságos útvonalakat lehet kialakítani a törékeny tetőkön történő szerelési munkákhoz. HÁTVÉDŐS ÉS HÁTVÉDŐ NÉLKÜLI LÉTRÁK Ipari környezetben használatosak, ahol fixen vannak rögzítve, és hátvédő ráccsal vannak felszerelve. 46

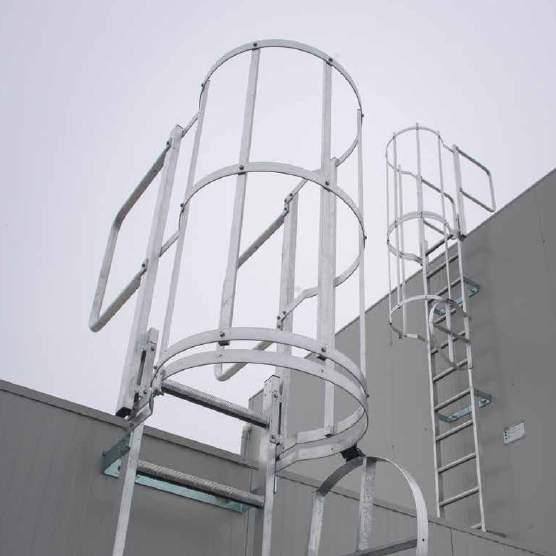

3 SZEMÉLYRE SZABOTT TERVEZÉS Műszaki részlegünk készséggel ad Önnek tanácsot, illetve megtervezi az adott helyszín igényeinek megfelelő függőleges fali létrákat és átjárókat. A rothoblaas vállalat minden tetőmegközelítési és közlekedési megoldása könnyen telepíthető, és teljeskörű szerelési útmutató jár hozzá. HÁTVÉDŐS LÉTRA Standard modulokból áll, amelyek különböző tartozékokkal kombinálhatók; biztonságos feljutást tesz lehetővé a tetőre. A 09/04/2008 n. 8 sz. rendelet ( EGYEDI TESZTELÉS ) 3. cikkelyében szereplő követelmények szerint tervezve. A H2 S H ÁTJÁRÓ PALLÓK Teljesen illeszthetők a körülményekhez, lehetővé teszik a törékeny, csúszós és nem járható tetőkön való haladást, illetve az akadályok leküzdését. Mellvédekkel és láblemezekkel vannak kiegészítve, így lehetővé teszik a megfelelő egyéni védőeszközök nélküli, nem szakosodott dolgozók közlekedését is. 47

4 48

5 49

6 VERTICAL I Függőleges munkakötélzet Rozsdamentes acél tanúsítvány EN 353-:2002 CNB/P/.073 ILLESZTHETŐ Különböző hosszúságú létrákra telepíthető, így minden igényt kielégít BIZTONSÁGOS Komplett rendszer, beépített energiaelnyelővel 3 2 FELÜLET DŐLÉSSZÖGE <5 90 ALKALMAZÁSI TERÜLET KÓDOK INOX kód leírás db/csomag 2 3 VERTENDS-50 kötélvégi rögzítő készlet, energiaelnyelővel VERTSZH-50 köztes támaszték (3 méterenként egy) VERTGLEIT-50 csúszószerkezet SEIL-30 kötél, Ø8 mm - VERTTYP-50-IT OLASZ nyelvű azonosító címke (kérésre más nyelven is) 50 VERTICAL I

7 VERTICAL II Függőleges munkakötélzet Horganyzott acél tanúsítvány EN 353-:2002 CNB/P/ EGYSZERŰ A készülék gyorsan és egyszerűen telepíthető, biztosítja a kezelő biztonságát JÓL HASZNÁLHATÓ Praktikus és funkcionális rendszer, kiváló minőség/ár aránnyal KÓDOK GALV 5 FELÜLET DŐLÉSSZÖGE < kód leírás db/csomag AS7265 felső végelem-támaszték AS7266 energiaelnyelő AS7267 sodrony, Ø8 mm (hossz megrendelés szerint) - AS7268 feszítő AS7269 alsó végelem-támaszték AS7270 csúszószerkezet AS727 köztes támaszték AS7272 csatlakozó (minden végelemhez egy) AS7273 sodronyvédő AS7274 bilincs (3 db szükséges) AS7275 blokkoló készlet az energiaelnyelő és a sodrony között AS7276 azonosító címke Kérésre 2 személy számára is tudjuk szállítani VERTICAL II 5

8 STEP I Létraakasztó kampó ferde tetőkhöz kód furatok száma furat Ø [mm] db/csomag AS5200 3,5 STEP II Létraakasztó kampó falakhoz kód Ø9 furatok [db] Ø3 furatok [db] db/csomag AS STEP III Létraakasztó kampó sík felületekhez kód Ø9 furatok [db] Ø3 furatok [db] db/csomag AS LÉPCSŐKAMPÓ

9 53
