1 KT-100 Ajtóvezérlő Telepítési útmutató
2 Tartalomjegyzék 1. Szekció: KT-100 Műszaki jellemzői... 3 Technikai Specifikációk Szekció: A KT-100 Ajtó Vezérlő szerelése és kötése Lépés: KT-100 Kicsomagolása Lépés: Fali elhelyezés Lépés: A KT-100 egység telepítése Lépés: Az ajtó záró eszköz csatlakoztatása Lépés: Bemenetek kötése Lépés: Olvasók és billentyűzetek csatlakoztatása Lépés: Vezérlő relé kimenetek bekötése Lépés: Tamper kapcsoló bekötése Lépés: A KT-100 csatlakoztatása RS-485 buszhoz... 7 A KT-100 ajtó vezérlők csatlakoztatása... 8 KT-100 Tipikus Bekötési Ábra... 9 KT-100 észrevételek Kommunikációs problémák megoldása Visszatérés alapállapotba (hard reset) KT-100 Vezérlő karbantartása A KT-100 használata külső riasztási panellel... 10
3 1. Szekció: KT-100 Műszaki jellemzői A KT-100 ajtó vezérlő magába foglal minden intelligenciát és szükséges kimenetet és bemenetet egy ajtó vezérléséhez. Könnyen hálózatba fűzhető 32 ajtóig. A KT-100 műszaki jellemzői magába foglalja: Sebesség kiválasztás: A KT-100 automatikusan érzékeli azt a sebességet, ami a rendszer munkaállomásán be lett állítva. Hibajelentés: A KT-100 folyamatosan felügyeli a rendszer tápellátását, és jelenti a Low power állapotot, ha a rendszer tápellátása 10,5V DC feszültség alá esik. A tápkimenet PTC-vel védett a rövidzárak ellen. A záreszközök esetében felügyeli a földzárlatot vagy a nyitott áramkört. Bármely nem üzemszerű állapotot jelent a szoftver felé. Letölthető firmware: A firmware program a kontroller flash memóriájában tárolódik. Így könnyebben frissíthető a rendszer munkaállomása a memória chip változtatása nélkül. Integrálás Kliensriasztó rendszerrel: A KT- 100 vezérlő képes bármely kliensriasztó rendszert élesíteni és hatástalanítani. Kiegészítésként kommunikál a külső riasztási panellel a telepítő engedélyezi a megfelelő felhasználónak, hogy jogosult e a külső riasztási panel élesítéséhez, hatástalanításához. Technikai Specifikációk Tápfeszültség 9,5V-14V DC / 50mA + kiegészítők (max 750mA) Méretek (Mag x Sz x Mély) 11,4cm x 7cm x 3cm, szerelés egyszerű elektromos doboz bármely hozzáadott burkolat nélkül Súly 110g Működési hőmérséklet / Páratartalom 2 C-40 C / 0-95% Olvasó típusok Wiegand, proximity, vonalkód, mágneskártya, integrált billentyűzet Relé kimenetek 2 relé kimenet, 12V DC, 25mA max/db. Open kollektor földre kapcsol 2 vezérlő relé kimenet, 30V AC/DC, 50mA max/db. Két fénycsatolású félvezető kontaktus relénként Ellenőrzött bemeneti zónák 4 ellenőrzött bemeneti zóna, NO/NC, EOL ellenállással vagy nélküle Maximum távolság 600m AWG 22 kábellel Ajtóvezérlő kimenet 1 C kimenet, 12V DC, 250mA max, felügyelt Másodlagos kimenetek (LED, Zümmer) 2 kimenet nyitott NPN kollektor az ajtó hozzáféréshez, és állapothoz, 25mA, 12V DC Olvasó táp kimenet 5V DC, 150mA védett Kommunikációs port RS-485 Kommunikációs sebesség baud (automata érzékelés) Olvasó kommunikációs interface ANSI, SIA, ABA idő és adat, Wiegand 5 Flash memória 64K RAM memória 128K Biztonsági akkumulátor Lítium akkumulátor, 10 évnél nagyobb visszatartás Adat és RTC művelet Hálózat Elosztott adatok és eljárások Minősítések FCC 15, B osztály, CE (EN55022, EN )
4 2. Szekció: A KT-100 Ajtó Vezérlő szerelése és kötése 1. Lépés: KT-100 Kicsomagolása A KT-100 Vezérlő úgy lett kialakítva, hogy fali szerelést lehessen megvalósítani, egy elektromos dobozban. A KT-100 Ajtó Vezérlő önállóan, doboz és tápegység nélkül vásárolható meg. Mielőtt telepíti a KT-100 Ajtó Vezérlő rendszert, készítse elő a vezérlőt, és a szükséges kiegészítő elemeket: Fizikai hozzáférés, a billentyűk használata, a vezérelt ajtó felszerelése a KT100-hoz könnyűhozzáférést biztosítson bármely eszköz szervizelése esetén. 3. Lépés: A KT-100 egység telepítése A következő ábra a tipikus elrendezést mutatja be: KT-100 vezérlő KTD2 doboz a vezérlőhöz 12V DC tápmodul biztonsági akkumulátorral (javasolt a TE1215 és 7 Ah akkumulátor, ill, PC500E doboz) Transzformátor: 230V AC/16V AC, 45VA Föld csatlakozás Ellenőrizze, hogy nincs e hiányzó vagy sérült eszköz. Bármely hiányzó vagy sérült alkatrészt jelentsen és vigye vissza a kereskedőnek. 2. Lépés: Fali elhelyezés A KT-100 vezérlő úgy legyen elhelyezve, hogy könnyen hozzáférhető legyen a telepítés és a karbantartás során. Az ideális belső hely kiválasztásához kövesse a következő utasításokat: Maradjon távol az elektromos és kommunikációs eszközöktől: a vezérlőt minimum 2m távolságba kell elhelyezni a magasfeszültségű műszerektől vagy kötésektől és a mágnesezhető elektromos eszközöktől, míg a kommunikációs eszközöktől, telefonoktól 1m távolságra és bármely átviteli eszköztől pedig 8m távolságra kell, hogy legyen. A vezérlőt beltérre kell telepíteni, hiszen normál hőmérséklet és páratartalom szükséges az üzemszerű működéshez Ajtó kilincs: A kültéri kilincsnek korlátozatlanul zárva kellene lennie. A vezérlőnek mindig nyitnia kellene az ajtót az elektromos zár bontásával. A beltéri ajtó kilincsnek szabadnak, nyitottnak kellene lennie veszély esetén. Ajtó kézi nyitásához lock/unlock gombot kell felszerelni az ajtó belső oldalára.
5 Ajtózáró készülék: Standard hidraulikus záró készülék használata nem mindig kötelező, de célszerű az ajtó automatikus záródásához, és a belépés után door open too long vagy door left open riasztások megelőzéséhez. Az ajtózárak csatlakoztatásához: Csatlakoztassa a negatív kivezetést az NO vagy az NC kimenetekhez. Csatlakoztassa a pozitív kivezetést a +12V DC kimenethez. Ajtó kontaktus: Ha az ajtó zárva van, a vezérlő felügyeli az ajtó kontaktust, és door forced open riasztást küld, ha az ajtó kinyitásra kerül a kártya használata nélkül. Ha az ajtó nyitva van, az ajtó kontaktus állapota tovább felügyelt, de több riasztást nem küld. Kilépés érzékelő és kilépés gomb: A kilépés érzékelő vagy gomb a kilépési ajtó függőben lévő nyitására figyelmezteti a rendszert a felhasználó által védett területen. Helyi ajtóriasztás: Helyi ajtóriasztás létrejöhet a kültéri IoProx ajtóolvasó és a beltéri T-Rex által is. Ezek a felszerelések az abnormális állapotok indikálása. A közös állapotok helyi jelentései a door open too long és a door forced open események. Olvasó és billentyűzet: Csak billentyűzet telepítése kisebb biztonságot nyújt, mintha csak olvasót telepítenénk. Adjuk hozzá a billentyűzetet az olvasó biztonsági szintjének növeléséhez. 4. Lépés: Az ajtó záró eszköz csatlakoztatása A zárakat a vezérlő bal felső részén található NC, NO, és +12V DC kivezetéseibe lehet bekötni. A kimenetek vezérlése a szoftverrel történik a hozzáférés paramétereivel és a nyitott ajtók táblázata és a hozzáférési szintekkel összhangban. Az NO vagy NC kimenetek DC feszültséggel működő záró eszközök elektromechanikusan működnek és beállítható, hogy normál vagy fordított módon működjenek. A megengedett terhelés kimenetenként 12V DC. Megjegyzés: Használjon 1K ohmos ellenállást az NC és a +12V DC kimenetek között, ha az NC nem használt. Ez az ellenállás már megtalálható a csomagban. FIGYELEM! A vezérelt ajtó zárak szabályozottak a szabályozó testek által és mindig telepítési összhangban kell lennie a helyi szabályozással. 5. Lépés: Bemenetek kötése A KT alaplapi bemenet felügyeletére képes. Mindegyik bemenet egy ellenállással (5,6K) vagy ellenállás nélkül felügyelt. A maximum kötési távolság 600m AWG22 kábel esetén. Alapállapot esetén, az 1-2 kimenetek foglaltak az ajtó kontaktusoknak és a kilépés kérésnek. Az első bemenet a Z1 az ajtó kontaktusnak van foglalva, míg a második bemenet a Z2 a kilépés érzékelőnek van lefoglalva. A bemenetek bekötése: Csatlakoztassa az eszközöket a Z1 és a Z4 bemenetekhez és a COM-hoz. Csatlakoztasson 5,6K ellenállást az összes bemenethez.

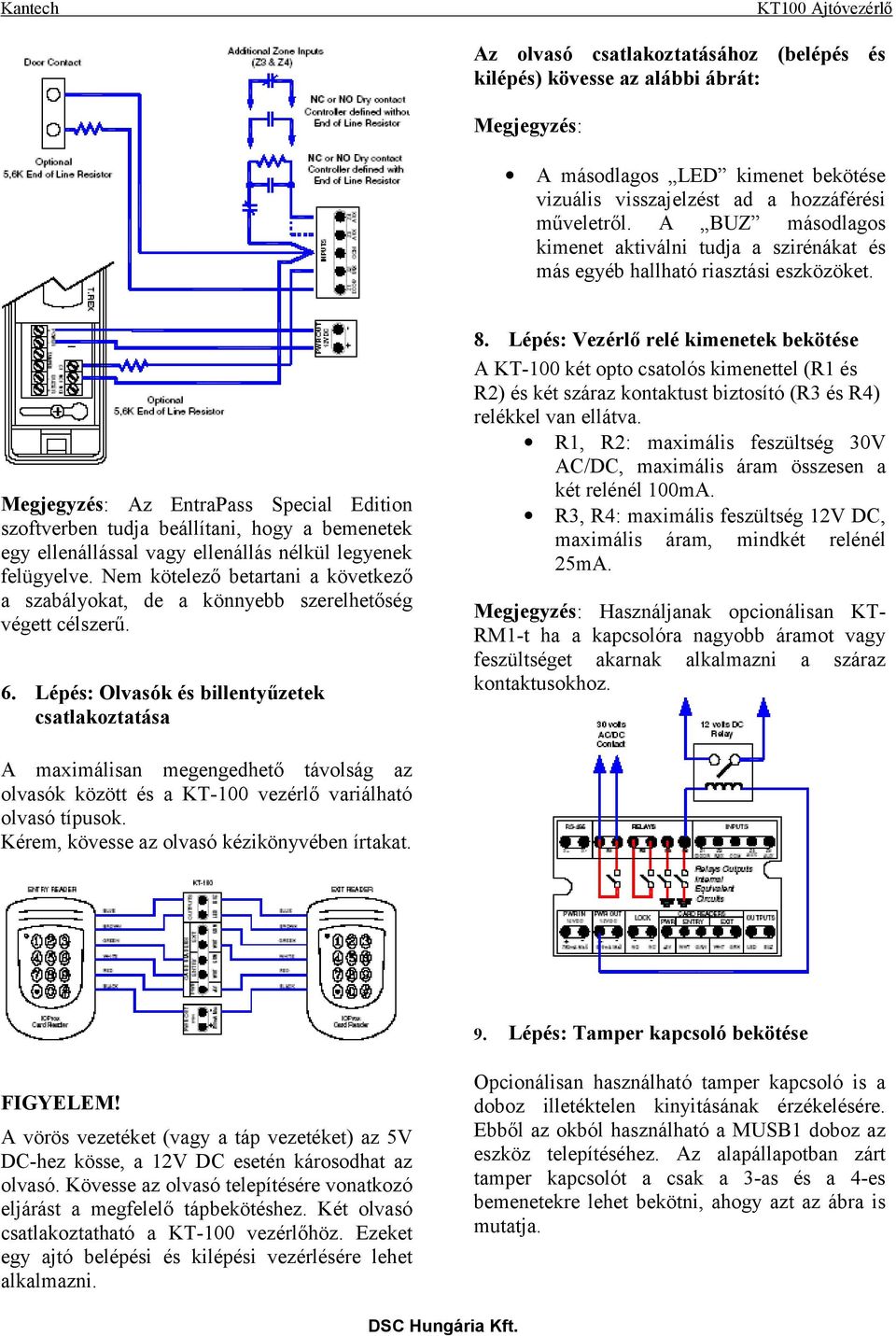

6 Az olvasó csatlakoztatásához (belépés és kilépés) kövesse az alábbi ábrát: Megjegyzés: A másodlagos LED kimenet bekötése vizuális visszajelzést ad a hozzáférési műveletről. A BUZ másodlagos kimenet aktiválni tudja a szirénákat és más egyéb hallható riasztási eszközöket. Megjegyzés: Az EntraPass Special Edition szoftverben tudja beállítani, hogy a bemenetek egy ellenállással vagy ellenállás nélkül legyenek felügyelve. Nem kötelező betartani a következő a szabályokat, de a könnyebb szerelhetőség végett célszerű. 6. Lépés: Olvasók és billentyűzetek csatlakoztatása 8. Lépés: Vezérlő relé kimenetek bekötése A KT-100 két opto csatolós kimenettel (R1 és R2) és két száraz kontaktust biztosító (R3 és R4) relékkel van ellátva. R1, R2: maximális feszültség 30V AC/DC, maximális áram összesen a két relénél 100mA. R3, R4: maximális feszültség 12V DC, maximális áram, mindkét relénél 25mA. Megjegyzés: Használjanak opcionálisan KT- RM1-t ha a kapcsolóra nagyobb áramot vagy feszültséget akarnak alkalmazni a száraz kontaktusokhoz. A maximálisan megengedhető távolság az olvasók között és a KT-100 vezérlő variálható olvasó típusok. Kérem, kövesse az olvasó kézikönyvében írtakat. 9. Lépés: Tamper kapcsoló bekötése FIGYELEM! A vörös vezetéket (vagy a táp vezetéket) az 5V DC-hez kösse, a 12V DC esetén károsodhat az olvasó. Kövesse az olvasó telepítésére vonatkozó eljárást a megfelelő tápbekötéshez. Két olvasó csatlakoztatható a KT-100 vezérlőhöz. Ezeket egy ajtó belépési és kilépési vezérlésére lehet alkalmazni. Opcionálisan használható tamper kapcsoló is a doboz illetéktelen kinyitásának érzékelésére. Ebből az okból használható a MUSB1 doboz az eszköz telepítéséhez. Az alapállapotban zárt tamper kapcsolót a csak a 3-as és a 4-es bemenetekre lehet bekötni, ahogy azt az ábra is mutatja.
7 Telepítse a KT-100TAMP tamperkapcsolót a MUSB dobozzal együtt az ábra alapján. 10. Lépés: A KT-100 csatlakoztatása RS-485 buszhoz A vezérlők az RS-485 kimenetein keresztül köthetőek össze. A maximális kommunikációs távolsága az utolsó vezérlőnek a munkaállomástól 1200m lehet. Megjegyzés: Ne csatlakoztassa a különböző KT- 100 vezérlőket egy pontba vagy csillag kialakításban, csak vezérlőről vezérlőre.
8 Ajánlott a CAT3 és a CAT5 kábel a vezérlők bekötésére. Az RS-485 hurok 1200 és sebességen tud kommunikálni. A baud rate értéke jelentősen függ a hurok hosszától, kialakításától és a környezettől. Megjegyzés: Időszakos kommunikációs problémák vagy rendszertelen működés esetén csökkentsük le a sebességet 9600 vagy baud-ra. A hálózati sebesség változtatása nem figyelhető meg a rendszer működési sebességén. A telepítésnél baud-ra áll be a rendszer. Csatlakoztassa az RS-485 kábelt az X1+, X1- és GND bemenetekhez. Ha nem használ USB-485 vagy VC-485 átalakítót, akkor: csatlakoztasson egy 120 ohmos ellenállást az első és utolsó KT- 100 X- és X+ kivezetései közé. Megjegyzés: Miután végzett minden szükséges lépéssel, csak azután csatlakoztassa a hálózati feszültséget (AC) és az akkumulátort. A KT-100 ajtó vezérlők csatlakoztatása
9 KT-100 Tipikus Bekötési Ábra
10 KT-100 észrevételek A működés a következő két állapotot foglalja magába: Ez az eszköz nem okoz káros interferenciát Ez az eszköz nem vesz át bármilyen interferenciát, amely nem kívánatos működést eredményezhet Ez megfelel az összes kanadai előírásnak. A KT-100 megfelel az EN55022 előírásnak. Kommunikációs problémák megoldása A KT-100-nak alapbeállításaira való visszatérés a Kantech-nél. A következő lépéseket tegye: Megváltoztatta a szoftvert, és nem kommunikál Visszahelyez egy másik vezérlőt egy eltávolított helyére Visszatérés alapállapotba (hard reset) A Firmware elemet ne távolítsa el! Szüntesse meg az egység tápellátását. Kössön ki minden csatlakozást a Z1 (DOOR) és az R3 bemenetekről. Helyezze be a jumpert a Z1 (DOOR) és az R3 bemenetek közé. Adja rá az AC tápot. A LED 4-szer felvillan. Ekkor a vezérlő visszatért gyári beállításra. Kösse ki a jumpert. Ha a vezérlő kommunikál a számítógéppel, akkor a LED 3-szor villan. Csatlakoztassa az akkumulátort. KT-100 Vezérlő karbantartása A legjobb működés biztosításához nagyon ajánljuk a KT-100 tesztelését a következő teszttel. Ez a teszt biztosítja táphiba esetén, hogy csak az akkumulátorral is üzemszerűen működik a rendszer. Ezt a tesztet évente kétszer kell elvégezni. Távolítsuk el az AC tápot és a vezérlő csak akkumulátorról üzemeljen egy órán keresztül. Amennyiben a teszt sikeresen befejeződött adjuk vissza az AC tápot a vezérlőre. A rendszer akkor működik tökéletesen, ha nem küld alacsony táp, vagy táphiba hibajelentést a munkaállomásnak. Miután teljesen tápmentesítettük a rendszert, mérjük meg az akkumulátor feszültségét. A maximális működés és a teljes tápmetesség megelőzésének biztosítása érdekében, ha a lítium akkumulátor mért feszültsége 2,5V DC alá kerül, hívja a disztribútort, és küldje vissza javításra a KT-100 vezérlőt. Megjegyzés: Amióta a KT-100 nagy teljesítményű kommunikációt használ, megfelelő földelést kell használni a megfelelő működés biztosításának céljából. A KT-100 használata külső riasztási panellel 1. Csatlakoztassa a KT-100 két kimenetét (Z3 és Z4) a külső riasztási panel PGM1 és PGM2 kimeneteire. 2. Csatlakoztassa a KT-100 két relé kimenetét (R3 és R4) a külső riasztó rendszer riasztási állapot bemeneteire (Input 3 és 4). Ezzel lehetőség van a rendszer élesítésére és hatástalanítására az ábra alapján. A KT-100 bemenete (Input 3) használható a kliens riasztó rendszer élesített állapotának meghatározására. Abnormális állapotnál meghatározza, hogy a KT-100 külső riasztási rendszer élesítve van. A KT-100 bemenete (Input 4) használható a külső riasztás állapotának meghatározására. Abnormális állapotnál meghatározza, hogy a KT-100 külső riasztási rendszer riasztásban van. A KT-100 kimenete (R3) használhatóa riasztó rendszer élesítéséhez vagy hatástalanításához.

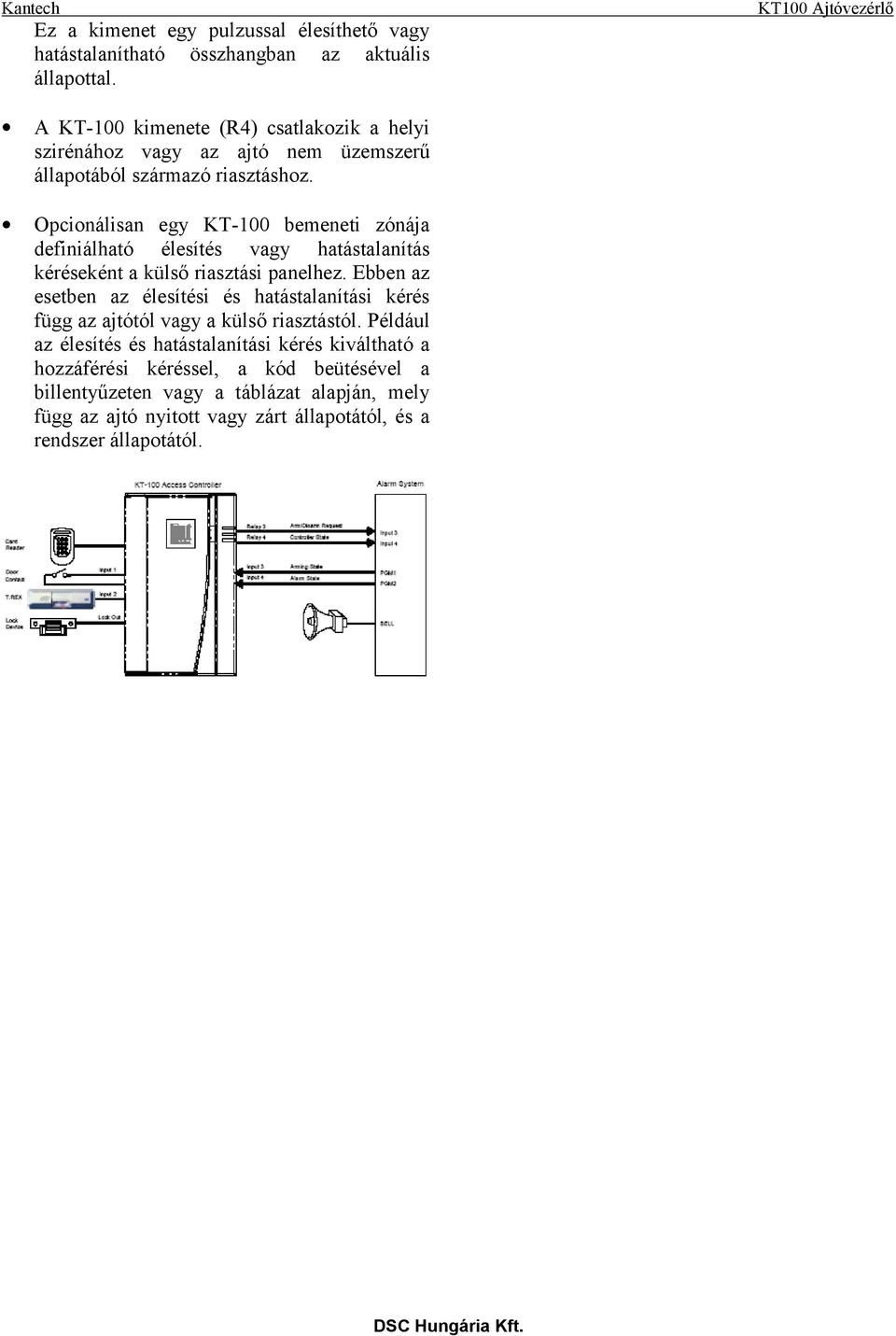

11 Ez a kimenet egy pulzussal élesíthető vagy hatástalanítható összhangban az aktuális állapottal. A KT-100 kimenete (R4) csatlakozik a helyi szirénához vagy az ajtó nem üzemszerű állapotából származó riasztáshoz. Opcionálisan egy KT-100 bemeneti zónája definiálható élesítés vagy hatástalanítás kéréseként a külső riasztási panelhez. Ebben az esetben az élesítési és hatástalanítási kérés függ az ajtótól vagy a külső riasztástól. Például az élesítés és hatástalanítási kérés kiváltható a hozzáférési kéréssel, a kód beütésével a billentyűzeten vagy a táblázat alapján, mely függ az ajtó nyitott vagy zárt állapotától, és a rendszer állapotától.
