1 ELEKTROMOS ALKATRÉSZEK 2017

2

3 Az ígéretünk: A Morek márka termékei minőségi termékek

4 I A Morek csoport bemutatása 13 év tapasztalat az elektrotechnikában Jelenleg a Morek Group 6 vállalattal van jelen 6 európai országban. Az első vállalatot, a MOREK IT OÜ-t 2004 elején alapították Észtországban. A villamosmérnöki felsőoktatásban szerzett tudásnak és a jelentős szakmai múltnak köszönhetően az alapítók sikeresen indították el a vállalkozást, és gyors növekedést értek el. Jelenleg egy nagyon erős, tapasztalatokra építő csoport vagyunk, amely 13 évnyi szakmai háttérrel rendelkezik. A szolgáltatást több, mint 30 alkalmazott biztosítja. Az ügyfelekkel partneri viszonyt ápoló értékesítő vállalat vagyunk. Jó üzleti partnernek lenni számunkra elsősorban azt jelenti, hogy értjük az egyes piaci szegmensek igényeit, és ügyfeleinknek olyan többletértéket tudunk teremteni a szolgáltatásainkkal és a termékeinkkel, amellyel megelőzzük a versenytársainkat. Sikeres értékesítési promócióink során előés utóértékesítési tevékenységet is végzünk, hogy ügyfeleink teljes mértékben elégedettek legyenek és hosszú távú ügyfélkapcsolatok alakuljanak ki. A teljes Morek Group több, mint 30 alkalmazottja dolgozik elkötelezetten minden nap azért, hogy elérjük ezeket a célkitűzéseket. Tudjuk, hogy ez az egyetlen útja annak, hogy ügyfeleink és mi is sikeresek lehessünk. Folyamatos növekedés évről-évre A Morek Group alapítása óta minden évben folyamatosan növekedett. Növekedtünk az építőipari fellendülés időszakában, de a gazdasági világválság idején is. Jelenleg a Cseh Köztársaságban, Észtországban, Finnországban, Lengyelországban, Lettországban és Litvániában rendelkezünk képviselettel. A töretlen növekedés a következő években is folytatódni fog. Hitelminősítésünk a felső 16%-ba sorol minket az észt vállalatok között A számlákat határidőre teljesítjük, a raktárainkban megfelelő mennyiségű készletet tartunk, a fizetéseket időben utaljuk, munkavállalóinknak megfelelő eszközöket biztosítunk, és még sorolhatnánk. Ehhez megfelelő mennyiségű forgótőkére van szükség. A Morek IT OÜ, a Morek Group anyavállalata AA fokozatú hitelminősítéssel rendelkezik, és ezzel az észt vállalatok felső 16%-ában foglal helyet. Folyamatos képviselet a szakkiállításokon A nemzetközi szakkiállításokon többek között azért veszünk részt, hogy kövessük az új piaci trendeket, összképet kapjunk a versenytársak tevékenységeiről, visszajelzést kapjunk a termékeinkről, és találkozzunk a beszállítókkal és a vevőinkkel, hogy új, innovatív és megfelelő megoldásokat találjunk. Ezért tartjuk rendkívül fontosnak a részvételt ezeken a szakkiállításokon. Standunkkal minden jelentősebb elektrotechnikai kiállításon jelen vagyunk, mint például a cseh Amper Fairen, a lengyel Energetabon, a finn SähköTeleValon és hamarosan a német Hannover Messén is. Gondosan válogatott, nyugat-európai gyártók Termékportfoliónkban kizárólag minőségi termékek találhatóak, amelyeknek a legmagasabb elvárásoknak kell megfelelniük a teljes gyártási folyamat során. Kizárólag olyan gyártókkal működünk együtt, akik többéves tapasztalattal rendelkeznek a gyártásban és a termékfejlesztésben is. Így tudjuk biztosítani, hogy olyan termékeket értékesítsünk, amelyek minőségben egyenrangúak más, neves nemzetközi vállalatok termékeivel. A piac legszélesebb kábelösszekötő termékpalettája Elsősorban kábelösszekötőkre specializálódtunk. Hosszas piaci elemzést, termékválogatást és beszerzési tárgyalásokat követően magabiztosan kijelenthetjük, hogy mi rendelkezünk a piacon a legszélesebb kábelösszekötő termékpalettával. Több, mint 1000 Morek termék Minden ügyfél számára fontos, hogy hatékonyan tudja felhasználni munkaidejét és fő tevékenységére összpontosíthasson. Termékportfoliónkat úgy állítottuk össze, hogy felölelje az összes létező kábelösszekötő típust, megfelelve ezzel még a legegyedibb elvárásoknak is. A paletta éppen ezért több, mint 1000 terméket tartalmaz és folyamatosan bővül. Mivel teljes mértékben hiszünk a kínált termékek minőségében, valamennyit a minőségi Morek márkanévvel forgalmazzuk. Saját márkánkkal szavatoljuk, hogy a termékek megfelelnek a legmagasabb minőségi követelményeknek. 2

5 A Morek Group számára és a Morek Group által kiállított tanúsítványok és nyilatkozatok A minőség mellett alapvető elvárás, hogy a termékek biztonságosak legyenek és megfeleljenek az érvényben lévő szabályozásoknak és szabványoknak. A termékkínálatunkban található egységeket olyan nemzetközileg elismert tanúsító testületek látták el tanúsítványukkal, mint az UL, a FIMKO vagy a Lloyd s. A CE és az RoHS megfelelőségi nyilatkozatok megléte a termékcsaládoknál szinte magától értetődő. A Morek márka termékei kiváló ár/ érték arányt nyújtanak A Morek Groupnak 6 országban van képviselete, tehát folyamatosan követni tudjuk a piacainkon értékesített kínálatot és az árazást. Közvetlen kapcsolatban állunk az egyes gyártókkal, és nagy tételben tudunk beszerzéseket végezni. Ennek eredményeként a vásárlóinknak átlag feletti minőségű, ugyanakkor versenyképes árú termékeket tudunk kínálni. A teljes termékkínálatunkat ezeknek az árazási és minőségi elvárásoknak megfelelően állítottuk össze. Innováció Az innováció nálunk már a látszólag apró dolgoknál kezdődik. Igaz ez egyrészt minden olyan tényezőre, amely megkönnyíti a vásárlók életét. Például, a rendelés leadása gyorsabban és egyszerűbben zajlik, mint más piaci szereplőknél, vagy felhasználóbarát módon lehet eligazodni a termékkatalógusban. Másrészt megjelenik ez a vásárlóknak kínált termékekben is, hiszen az átlagos kínálattól eltérő termékek is elérhetőek. Személyre szabott megoldásokat is kínálunk, amelyek figyelembe veszik az adott vevő egyedi igényeit, és külön a számára készülnek a gyárban. Felvettünk pár olyan terméket is a kínálatba, amelyek figyelembe veszik a piaci igényeket, illetve, azt, hogy milyen, jelenleg még a vásárlók számára sem ismert igények merülhetnek fel, amivel megkönnyíthető a munka és idő, beszerelési hely és pénz takarítható meg (pl. OTL elosztókapcsok, Moflex, géles összekötők, kábelbevezetők, MAC elosztókapcsok, stb.) A gyártóüzemeink kellő szaktudással, rugalmassággal és gyártókapacitással rendelkeznek az egyedi rendelésekhez kapcsolódó teszteléshez és gyártáshoz. Gyors szállítás Észtországban, Litvániában, a Cseh Köztársaságban és most már Magyarországon is van raktárunk. A termékeket bármelyik raktárunkból el tudjuk indítani. A célállomástól függően a szállítást 24 órán vagy akár pár órán belül teljesítjük. Ezzel biztosítjuk, hogy valamennyi ügyfelünk időben megkapja rendelését. Gyors ügyintézés Mindig a lehető leggyorsabban válaszolunk ügyfeleink megkeresésére. A nagy vállalatokkal ellentétben mi képesek vagyunk nagyon gyorsan megoldani a technikai problémákat, mert az egész szervezetben csak néhány vezetőségi szint van, az egyes országok és alkalmazottak között gyorsan és közvetlenül kommunikálunk, így az adott termék szakértője mindig legfeljebb két kapcsolati lépcsőre van az ügyféltől. Az ígéretünk: A Morek márka termékei minőségi termékek Ebben sohasem kötünk kompromisszumot A vállalat működésének egyik alapja az ígéretünk, amelyet minden alkalmazottunk ismer, és aminek szellemében történik a termékek és a szolgáltatások kiválasztása. Ennek tudatában hozhatják meg vásárlóink a legfontosabb döntést: megfelelőek-e számukra vállalatunk termékei és szolgáltatásai. Az ígéretünk az, hogy a Morek márka termékei minőségi termékek. Ez az üzleti sikerünk alapja, és ebben sohasem kötünk kompromisszumot. 5 év garancia Elkötelezetten hiszünk termékeink megbízhatóságában, ezért is adunk 5 év garanciát minden termékre (a garanciális feltételek itt találhatóak). I 3

6 I Népszerű termékeink Népszerű termékeink OTL sorkapcsok További részletekért lapozzon a 6. oldalra. OJL elosztóblokkok További részletekért lapozzon a 15. oldalra. MOBLOCK elosztóblokk További részletekért lapozzon a 18. oldalra. Moflex flexibilis sínek További részletekért lapozzon a 34. oldalra. Kábelbevezető tálcák További részletekért lapozzon a 40. oldalra. Géles kábelösszekötők További részletekért lapozzon az 59. oldalra. 4

7 Tartalom Univerzális sorkapcsok réz és alumínium vezetékekhez 6 1 pólusú (2 kivezetésű) OTL univerzális sorkapcsok 8 1 pólusú (4 kivezetésű) OTL univerzális sorkapcsok 10 1 pólusú (6 kivezetésű) OTL univerzális sorkapcsok 12 3 pólusú (2 kivezetésű) 5 pólusú (10 kivezetésű) OTL univerzális sorkapcsok 13 Műanyag védőborítás OTL sorkapcsokhoz 14 Elosztóblokkok 15 OJL 200A, 280A egypólusú elosztóblokkok 16 OJL 400A egypólusú elosztóblokk 17 MOBLOCK elosztóblokkok 18 Kétpólusú elosztóblokkok 19 Négypólusú elosztóblokkok 20 MAG fővezetéki sorkapcsok 21 Potenciálkiegyenlítő gyűjtősín + OT-PEN összekötők 22 Leágazóblokkok 23 5-pólusú sorkapocs 23 Fővezetéki sorkapcsok 24 Sorkapocsburkolatok 25 Elosztóblokkok, rézlapok, oldalburkolatok 26 Bekötőblokkok 27 OL nagy teljesítményű bekötőkengyelek 27 OT univerzális bekötőkengyelek 28 OTH univerzális bekötőblokkok 29 Szigetelt bekötőblokkok 30 PS sínleágazó kapcsok 32 NPE-sínek 33 Moflex flexibilis sínek 34 Szigetelt Moflex flexibilis rézsínek 34 Kábelbevezető tálcák és kábelbevezetők 40 MC kábelbevezető tálcák (IP66/67, 65) 42 LMC, MC kábelbevezető tálcák (IP44, 54, 54/55) 43 MB kábelbevezető tálcák (IP54, 55, 66/67) 44 Kábelbevezető tálcák méretei 44 SMC műanyag bevezetőtálcák 45 Nyitható kábelbevezetők 46 Nyitható kábelbevezetők méretei 47 MH kábelvezetők (IP55) 48 SSzimpla kábelbevezetők 49 T-VET szimpla kábelbevezetők PG (IP67) 50 GET szimpla kábelbevezetők M (IP67) 51 T-GD, T-GDM szimpla kábelbevezetők (IP54) 52 MGD, M20-80 szimpla kábelbevezetők (IP54) 53 Kapcsolóberendezések tartozékai 54 Élvédő profilok 54 SR-1 kontakt-paszta, dokumentumtartók 55 Földelőgömbök, rézszalagok 56 DIN sínek 57 DIN sín tartók, rögzítőkapcsok 58 Géles kábelösszekötők 59 Géles kábelösszekötők 59 Moduláris kábelösszekötők 62 Szigetelés nélküli kábelösszekötők 63 IPkódok táblázata 64 I 5

8 I Fővezetéki sorkapcsok réz és alumínium vezetékekhez OTL fővezetéki sorkapcsok Az OTL fővezetéki sorkapcsok termékcsaládját továbbfejlesztettük, hogy még nagyobb értéket nyújtson. Az új sorkapcsok kimagasló minőségűek, biztonságosak és könnyebben szerelhetőek. Biztonságos, UL 94 V-0 Nem éghető 1000 V AC/DC A osztály Made in Finland 6

9 Fővezetéki sorkapcsok réz és alumínium vezetékekhez Az OTL fővezetéki sorkapcsokat réz és alumínium vezetékekhez tervezték. A sorkapcsok valamennyi típusú réz és alumínium vezetékkel kompatibilisek 300 mm2 átmérőig. Praktikusan használhatóak olyan helyeken, ahol réz és alumínium vezetékeket kell összekötni. Típustól függően az OTL sorkapcsokba több rézvezetéket is be lehet kötni (lásd OTL sorkapcsok huzalozási táblázata oldal) Az OTL sorkapcsok IP20 védelmi besorolással rendelkeznek. Az OTL sorkapocs az EN , EN szabványok szerinti megfelelőségi tanúsítványokkal rendelkeznek. Az erősáramú alumínium kábelekhez használatos összekötőkkel szembeni követelményeket az EN :2003 szabvány tartalmazza. Az EN :2003 szabvány szerint bevizsgált és tanúsítvánnyal ellátott összekötőket két osztályba sorolják: A és B osztály. A osztály Zárlatra bevizsgált, felhasználási példák: betápláló kapcsolatok, kapcsoló berendezés, univerzális. B osztály Zárlatra nem bevizsgált, korlátozott felhasználás kizárólag speciális, gyors megszakítású kapcsolóval védett áramkörökhöz. Az OTL sorkapcsok bevizsgált és tanúsítvánnyal rendelkező A osztályú termékek, amelyek réz és alumínium vezetékekkel is kompatibilisek. A biztonságos és megbízható összekötők kiválasztásánál mindig győződjön meg róla, hogy a sorkapocs rendelkezik-e CE tanúsítvánnyal és a tanúsító intézmény jelét is tartalmazó A osztályú jelöléssel. Anyagosztályozás az UL 94 V-0 szabvány alapján (függőleges éghetőségi vizsgálat) Feltétel a fokozat eléréséhez 94 V-0 94 V-1 94 V-2 Gyújtások utáni égések ideje 10 másodperc 30 másodperc 30 másodperc Bármely garnitúra 5 mintadarabjának összes égési ideje 50 másodperc 250 másodperc 250 másodperc Bármely mintadarab égési vagy izzási ideje a 2. gyújtás után 30 másodperc 60 másodperc 60 másodperc Égő cseppek (a mintadarab alatti vatta meggyullad) Nem Nem Igen I 7

10 I 1 pólusú (2 kivezetésű) OTL fővezetéki sorkapcsok OTL 16 OTL 35 OTL 50 Szürke MAA1016A10 MAA1035A10 MAA1050A10 Kék MAA1016B10 MAA1035B10 MAA1050B10 Sárga/zöld MAA1016Y10 MAA1035Y10 MAA1050Y10 Piros MAA1016R10 - MAA1050R10 Fekete MAA1016S10 - MAA1050S10 Vezeték keresztmetszet, CU, Al (mm 2 ) 1,5 16 2,5 35 1,5 50 Névleges feszültség AC/DC (V) Névleges áramerősség (A) 82 (Cu) / 75 (Al) 135 (Cu) / 120 (Al) 160 (Cu) / 145 (Al) Szélesség/Magasság/Hossz (mm) 13,5 / 39,5 / / 40 / / 43 / 50 Csavar 4-es imbuszkulcs 4-es imbuszkulcs 5-ös imbuszkulcs Meghúzónyomaték (Nm) 1,5 Nm (1,5 6 mm²) 7 Nm (10 16 mm²) - 3 Nm (2,5 16 mm²) 6 Nm (25 35 mm²) - 1,5 Nm (1,5 2,5 mm 2 ) 5 Nm (4 10 mm 2 ) 10 Nm (16 50 mm 2 ) Rögzítés DIN sín DIN sín DIN sín Súly (g) Csomag (db) / 30 Méretek OTL 16 OTL 35 OTL 50 D 8

11 1 pólusú (2 kivezetésű) OTL fővezetéki sorkapcsok OTL 95 OTL 150 OTL 240 Szürke MAA1095A10 MAA1150A10 MAA1240A10 Kék MAA1095B10 MAA1150B10 MAA1240B10 Sárga/zöld MAA1095Y10 MAA1150Y10 MAA1240Y10 Piros MAA1095R Fekete MAA1095S Vezeték keresztmetszet, CU, Al (mm 2 ) Névleges feszültség AC/DC (V) Névleges áramerősség (A) 245 (Cu) / 220 (Al) 320 (Cu) / 290 (Al) 425 (Cu) / 380 (Al) Szélesség/Magasság/Hossz (mm) 25 / 51 / / 54 / / 65 / 106 Csavar 6-os imbuszkulcs 6-os imbuszkulcs 8-as imbuszkulcs Meghúzónyomaték (Nm) 12 Nm (6 25 mm 2 ) 22 Nm (35 95 mm 2 ) - 14 Nm (25 50 mm 2 ) 30 Nm ( mm 2 ) 26 Nm ( mm 2 ) 40 Nm ( mm 2 ) Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Csomag (db) 20 / / / 3 Méretek OTL 95 OTL 150 OTL 240 H W L AV I 9

12 I 1 pólusú (4 kivezetésű) OTL fővezetéki sorkapcsok OTL 35-2 OTL 50-2 Szürke MAA2035A10 MAA2050A10 Kék MAA2035B10 MAA2050B10 Sárga/zöld MAA2035Y10 MAA2050Y10 Piros - MAA2050R10 Fekete - MAA2050S10 Vezeték keresztmetszet, CU, Al (mm 2 ) 2,5 35 1,5 50 Névleges feszültség AC/DC (V) Névleges áramerősség (A) 135 (Cu) / 120 (Al) 160 (Cu) / 145 (Al) Szélesség/Magasság/Hossz (mm) 27 / 40 / / 43 / 49 Csavar 4-es imbuszkulcs 5-ös imbuszkulcs Meghúzónyomaték (Nm) 3 Nm (2,5 16 mm 2 ) 6 Nm (25 35 mm 2 ) - 1,5 Nm (1,5 2,5 mm 2 ) 5 Nm (4 10 mm 2 ) 10 Nm (16 50 mm²) Rögzítés DIN sín DIN sín Súly (g) Csomag (db) Méretek OTL 35-2 OTL

13 1 pólusú (4 kivezetésű) OTL fővezetéki sorkapcsok OTL 95-2 OTL OTL Szürke MAA2095A10 MAA2150A10 MAA2240A10 Kék MAA2095B10 MAA2150B10 MAA2240B10 Sárga/zöld MAA2095Y10 MAA2150Y10 MAA2240Y10 Piros MAA2095R Fekete MAA2095S Vezeték keresztmetszet, CU, Al (mm 2 ) Névleges feszültség AC/DC (V) Névleges áramerősség (A) 245 (Cu) / 220 (Al) 320 (Cu) / 290 (Al) 425 (Cu) / 380 (Al) Szélesség/Magasság/Hossz (mm) 42 / 51 / / 54 / / 65 / 106 Csavar 6-os imbuszkulcs 6-os imbuszkulcs 8-as imbuszkulcs Meghúzónyomaték (Nm) 12 Nm (6 25 mm 2 ) 22 Nm (35 95 mm 2 ) - 14 Nm (25 50 mm²) 30 Nm ( mm²) - 26 Nm ( mm²) 40 Nm ( mm²) - Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Súly (g) Csomag (db) 30 / / 5 6 / 3 Méretek OTL 95-2 OTL OTL W H L AV I 11

14 I 1 pólusú (6 kivezetésű) OTL fővezetéki sorkapcsok ÚJ ÚJ ÚJ OTL 50-3 OTL 95-3 OTL Szürke MAA3050A10 MAA3095A10 MAA3150A10 Kék MAA3050B10 MAA3095B10 MAA3150B10 Sárga/zöld MAA3050Y10 MAA3095Y10 MAA3150Y10 Vezeték keresztmetszet, CU, Al (mm 2 ) 1, Névleges feszültség AC/DC (V) Névleges áramerősség (A) 160 (Cu) / 145 (Al) 245 (Cu) / 220 (Al) 320 Cu / 290 (Al) Szélesség/Magasság/Hossz (mm) 46 / 41 / / 51 / / 54 / 84 Csavar 5-ös imbuszkulcs 6-os imbuszkulcs 6-os imbuszkulcs Meghúzónyomaték (Nm) 1,5 Nm (1,5 2,5 mm²) 5 Nm (4 10 mm²) 10 Nm (16 50 mm²) 12 Nm (6 25 mm²) 22 Nm (35 95 mm²) - 14 Nm (25 50 mm²) 30 Nm ( mm²) - Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Súly (g) Csomag (db) Méretek OTL 50-3 OTL 95-3 OTL H H W L W L AV AV 12

15 3 pólusú, 5 pólusú OTL fővezetéki sorkapcsok OTL 35-3X OTL 50-3X OTL 35-5X Szürke MAA1335A10 MAA1350A10 - Szürke, kék, sárga/zöld - - MAA5035A10 Vezeték keresztmetszet, CU, Al (mm 2 ) 2,5 35 1,5 50 2,5 35 Névleges feszültség AC/DC (V) Névleges áramerősség (A) 3 x 135 (Cu) / 3 x 120 (Al) 3 x 160 (Cu) / 3 x 145 (Al) 3 x 135 (Cu) / 3 x 120 (Al) Szélesség/Magasság/Hossz (mm) 46 / 40 / / 43 / / 40 / 65 Csavar 4-es imbuszkulcs 5-ös imbuszkulcs 4-es imbuszkulcs Meghúzónyomaték (Nm) 3 Nm (2,5 16 mm²) 6 Nm (25 35 mm²) 1,5 Nm (1,5 2,5 mm²) 5 Nm (4 10 mm²) 10 Nm (16 50 mm²) 3 Nm (2,5 16 mm²) 6 Nm (25 35 mm²) Rögzítés DIN sín DIN sín DIN sín, szerelőlap Súly (g) Csomag (db) Méretek OTL 35-3X OTL 50-3X OTL 35-5X W W L L H H L I 13

16 I Műanyag védőborítás OTL sorkapcsokhoz Műanyag védőborítás OTL sorkapcsokhoz Az OTL sorkapcsokhoz tartozékként kapható a műanyag védőborítás. A borítást a használaton kívüli csatlakozások lefedésére vagy az IP20 védelem megőrzése érdekében lehet használni kisebb keresztmetszetű vezetéknél. Ezeket a tartozékokat az OTL 50, OTL 95, OTL 150 és OTL 240 sorkapcsokhoz lehet választani. Ujjvédő OTL 50 Ujjvédő OTL 95 Ujjvédő OTL 150 Ujjvédő OTL 240 Szürke MAA0050A10 MAA0095A10 MAA0150A10 MAA0240A10 Szélesség/Magasság/Hossz (mm) 14 / 31,5 / 10 18,3 / 45 / / 47,5 / / 57,5 / 10 Anyag PA 66 PA 66 PA 66 PA 66 Súly (g) 0,8 1,4 1,7 2,7 Csomag (db) Az OTL sorkapcsok huzalozási táblázata Vezeték keresztmetszet (mm2)/vezetékek száma (Al/Cu) Meghúzónyomaték (Nm) (A)-ban Típus (Nm) Al / Cu OTL 16 1 / 3 1 / 3 1 / 2 1 / 2 1 / 1 1 / 1 OTL 35 OTL 35-2 OTL 35-3X OTL 35-5X OTL 50 OTL 50-2 OTL 50-3 OTL 95 OTL 95-2 OTL 95-3 OTL 150 OTL OTL OTL 240 OTL OTL 300 OTL / 3 1 / 3 1 / 3 1 / 3 1 / 2 1 / 1 1 / 1 1 / 3 1 / 3 1 / 3 1 / 3 1 / 3 1 / 3 1 / 2 1 / 1 1 / 1 1 / 3 1 / 3 1 / 3 1 / 3 1 / 2 1 / 1 1 / 1 1 / 1 1 / 3 1 / 3 1 / 3 1 / 2 1 / 1 1 / 1 1 / 1 1 / 3 1 / 3 1 / 3 1 / 2 1 / 2 1 / 1 1 / 1 1 / 1 1 / 3 1 / 2 1 / 2 1 / 1 1 / 1 1 / 1 1,5 Nm (1,5-6 mm2) 7 Nm (10-16 mm2) 3 Nm (2,5-16 mm2) 6 Nm (25-35 mm2) 1,5 Nm (1,5-2,5 mm2) 5 Nm (4-10 mm2) 10 Nm (16-50 mm2) 12 Nm (6-25 mm2) 22Nm (35-95 mm2) 14 Nm (25-50 mm2) 30 Nm ( mm2) 26 Nm ( mm2) 40 Nm ( mm2) 30 Nm ( mm2) 45 Nm ( mm2) 75 / / / / / / /

17 Elosztóblokkok OJL elosztóblokkok 1000 V AC/DC Alkalmazható réz és alumínium kábelekhez Akár 400 A -ig 240 mm 2 A osztály Made in Finland I 15

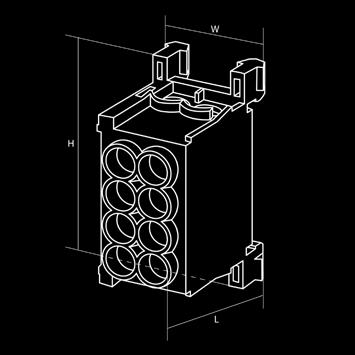

18 I OJL 200A, 280A egypólusú elosztóblokkok Az OJL elosztóblokkokat nagy keresztmetszetű vezetékek több, kisebb keresztmetszetű vezetékekre való elosztásához tervezték. Ezek az elosztóblokkok 6 kivitelben érhetőek el 70 mm2-es (6 kimenet), 120 mm2-es (11 kimenet) és 240 mm2-es (7 kimenet) névleges csatlakozási keresztmetszettel. Az AF és AFS kivitelűek 10 x 25 mm-es gyűjtősínek vagy több 1 x 25 mm-es sín (bemeneti) összekötéséhez használatosak. Az OJL blokkok valamennyi típusú réz és alumínium vezetékkel használhatóak. A csavarokat imbuszkulccsal lehet meghúzni. A blokkokat szabványos DIN sínekre vagy csavarokkal lapos, szilárd felületre lehet rögzíteni. Szürke színben (RAL 7035). Maximális üzemi hőmérséklet 80 C. Valamennyi típus IP20 védelmi osztályú burkolattal rendelkezik. Az OJL elosztóblokkok tetején sötét, átlátszó műanyag fedél található, amelyet a (kisebb) vezetékek be- és kiszereléséhez nem kell kinyitni. Az AF és AFS modellek plombázható kivitelben is kaphatóak. A termékeket az EN : 2003 és az EN : 2009 szabványoknak megfelelően vizsgálták be. OJL 200 A OJL 280 A Szürke MAB1201S10 MAB1281S10 Vezeték keresztmetszet Bemeneti vezeték Al/Cu (mm 2 ) 1 x x Kimeneti vezeték Cu (mm 2 ) 6 x 2, x 2, x 2, x 6 35 Névleges feszültség AC/DC (V) Névleges áramerősség (A) 200 (Cu) / 160 (Al) 280 (Cu) / 250 (Al) Szélesség/Magasság/Hossz (mm) 32,4 / 46 / 75,8 44,4 / 51 / 97 Csavar 3 / 5-ös imbuszkulcs 3 / 4 / 6-ös imbuszkulcs Meghúzónyomaték (Nm) 3 Nm (2,5 16 mm²) 6 Nm (25 35 mm²) 10 Nm (50 70 mm 2 ) - 3 Nm (2,5 16 mm 2 ) 6 Nm (25 35 mm 2 ) 10 Nm (50 70 mm 2 ) 19 Nm ( mm 2 ) Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap Súly (g) Csomag (db) Méretek OJL 200 OJL

19 OJL 400A egypólusú elosztóblokk OJL 400 A OJL 400 AS* OJL 400 AF OJL 400 ASF* Szürke MAB1401S10 MAB1402S10 MAB1403S10 MAB1404S10 Vezeték keresztmetszet Bemeneti vezeték Al/Cu (mm 2 ) 1 x x x Flexibilis gyűjtősín 10x Cu (1x25) 1 x Flexibilis gyűjtősín 10x Cu (1x25) Kimeneti vezeték Cu (mm 2 ) 4 x 2, x 2, x 2, x 2, x x x x 6 50 Névleges feszültség AC/DC (V) Névleges áramerősség (A) 425 (Cu) / 380 (Al) 425 (Cu) / 380 (Al) 425 (Cu) / 380 (Al) 425 (Cu) / 380 (Al) Szélesség/Magasság/Hossz (mm) 51,4 / 51,2 / 100,3 51,4 / 51,2 / 100,3 51,4 / 51,2 / 100,3 51,4 / 51,2 / 100,3 Csavar 4 / 5 / 8-ös imbuszkulcs 4 / 5 / 8-ös imbuszkulcs 4 / 5-ös imbuszkulcs 4 / 5-ös imbuszkulcs Meghúzónyomaték (Nm) 6 Nm (2,5 35 mm²) 10 Nm (6 50 mm 2 ) 19 Nm ( mm 2 ) 6 Nm (2,5 35 mm²) 10 Nm (6 50 mm 2 ) 19 Nm ( mm 2 ) 6 Nm (2,5 35 mm²) 10 Nm (6 50 mm 2 ) 10 Nm (10x Cu 1x25 mm 2 ) 6 Nm (2,5 35 mm²) 10 Nm (6 50 mm 2 ) 10 Nm (10x Cu 1x25 mm 2 ) Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Súly (g) Csomag (db) * Plombázható modell Méretek OJL 400 L W H I 17

20 I MOBLOCK MOBLOCK Akár 160 A-ig 50 mm 2 Fázisok közötti szigetelés Biztonságos UL 94 V-0 Nem éghető Made in Italy 18

21 Kétpólusú elosztóblokk A MOBLOCK elosztóblokkok kétpólusú és négypólusú változatban is kaphatóak. A sorkapcsok szigetelt konzolokon találhatóak, és könnyen eltávolítható, átlátszó műanyag fedéllel borítottak. A sorkapcsokat alulról is műanyag elem borítja. A DIN sínre vagy panelra csavarokkal rögzíthető. A vezető rész rézből készült, az érintkező csavarok cinkkel galvanizált acélból. Az egyszerű bekötés érdekében a gyűjtősínen a bemenet a kimenettől elválasztott. A gyűjtősín masszív végződése egy megerősített műanyag burkolatban foglal helyet és nem korlátozza a blokk áramerősség-kapacitását. A gyűjtősínek között szigetelő fal található. A MOBLOCK elosztóblokkok 8 különböző kivitelben kaphatóak. A termékek CE jelölést kaptak, megfelelnek az RoHS követelményeknek és az EN : 2009 szabvány alapján kerültek bevizsgálásra. Kétpólusú MOBLOCK 2P 100A-7 MOBLOCK 2P 125A-11 MOBLOCK 2P 125A-15 MAB2100A18 MAB2125A18 MAB2126A18 Vezeték keresztmetszet (pólusonként) Bemeneti vezeték (mm 2 ) Kimeneti vezeték (mm 2 ) 2 x x 1,5 6 2 x x 1,5 6 / 2 x Névleges feszültség (V) Névleges áramerősség (A) x x 1,5 6 / 2 x Szélesség/Magasság/Hossz (mm) 49 / 52 / / 52 / / 52 / 137 Rövidzárlat ellenállás (ka / 1s) 3 4,2 4,2 Névleges lökőfeszültség (kv) A szigetelt vezeték min. hossza (mm) Meghúzónyomaték (Nm) 2,5 Nm 2,5 Nm 2,5 Nm Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Súly (g) Csomag (db) Méretek W H M I 19

22 I Négypólusú Négypólusú MOBLOCK 4P 100A-7 MOBLOCK 4P 125A-11 MOBLOCK 4P 125A-15 MOBLOCK 4P 160A-9 MOBLOCK 4P 160A-14 MAB4100A18 MAB4125A18 MAB4126A18 MAB4160A18 MAB4161A18 Vezeték keresztmetszet (pólusonként) Bemeneti vezeték (mm 2 ) Kimeneti vezeték (mm 2 ) 2 x x 1,5 6 2 x x 1,5 6 / 2 x x x 1,5 6 / 2 x x x 1,5 16 / 2 x Névleges feszültség (V) Névleges áramerősség (A) x x 1,5 16 / 4 x Szélesség/Magasság/Hossz (mm) 97 / 52 / / 52 / / 52 / / 54 / / 54 / 181 Rövidzárlat ellenállás (ka / 1s) 3 4,2 4,2 6 6 Névleges lökőfeszültség (kv) A szigetelt vezeték min. hossza (mm) Meghúzónyomaték (Nm) 2,5 Nm 2,5 Nm 2,5 Nm 2,5 Nm (bemeneti vezeték 10 Nm) 2,5 Nm (bemeneti vezeték 10 Nm) Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Súly (g) Csomag (db) Méretek W W H H 20

23 MAG fővezetéki sorkapocs A MAG fővezetéki sorkapcsok egypólusú változatban, szürke, kék és zöld színben kaphatóak. A névleges keresztmetszet 25 mm2, 400 V-ra jóváhagyva a VDE szerint. Univerzális gyorsrögzítő egység vízszintes és függőleges rögzítéshez 35 mm-es szerelősínen. Az érintkezők anyaga MS 58, az érintkező csavarok cink bevonatos acélból készültek, süllyesztett PZ csavarfejekkel. Egypólusú sorkapcsok MAG 25-2 szürke MAG 25-2 kék MAG 25-2 zöld Szürke MAG1250A Kék - MAG1250B32 - Zöld - - MAG1250G32 Vezeték keresztmetszet Cu (mm²) 4 x 2, x 2, x 2,5 25 Névleges feszültség (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 26 / 50,5 / 31,5 26 / 50,5 / 31,5 26 / 50,5 / 31,5 Csavar Pozidrive Pozidrive Pozidrive Meghúzónyomaték (Nm) 2,5 2,5 2,5 Rögzítés DIN sín DIN sín DIN sín Súly (g) Csomag (db) Méretek I 21

24 I Potenciálkiegyenlítő gyűjtősín + OT-PEN összekötők A potenciálkiegyenlítő gyűjtősíneket potenciálkiegyenlítő kábelek összekötésénél vagy szerelésénél alkalmazzák. A gyűjtősínek teste és a feszítőcsavarok ónbevonatú alumíniumból készültek. A gyűjtősínek támasztéka önkioltó poliamidból készült. A gyűjtősíneket csavarral lehet rögzíteni. PQ 50 PQ 70 MAB5050A10 MAB8050A10 Vezeték keresztmetszet Al, Cu (mm 2 ) 5 x x x 6 50 Névleges feszültség (V) Meghúzónyomaték (Nm) 7 Nm (6-16 mm 2 ) 14 Nm (25-50 mm 2 ) 7 Nm (6-16 mm 2 ) 14 Nm (25-70 mm 2 ) Rögzítés Csavar Csavar Súly (g) Csomag (db) 5 5 A PEN csatlakozók, a TN-C rendszer (PEN) TN-S (PE+N) rendszerré alakítható az összekötő vezető blokk eltávolításával. Az összekötők alkatrészei ónnal galvanizált alumíniumból készültek. A sorkapocs réz és alumínium vezetékekkel is használható. Az összekötők csavarral rögzíthetőek, szerelőlapra OT-PEN 50 OT-PEN 95 OT-PEN 120 OT-PEN 150 OT-PEN 240 MAB3050S10 MAB3095S10 MAB3120S10 MAB3150S10 MAB3240S10 Vezeték keresztmetszet Cu, Al (mm 2 ) 1, Névleges feszültség (V) Szélesség/Magasság/Hossz (mm) 44 / 57 / / 80 / / 87 / / 91 / / 101,6 / 134,90 Méret H1 / H2 / Sz1 / AV / D (mm) 60 / 76 / 5,25 / 5 / 4 63,5 / 76 / 5,25 / 6 / 4 81,5 / 104 / 21 / 6 / 6 82 / 104 / 21 / 6 / 6 104,5 / 119 / 21 / 8 / 6 Csavar 5-ös imbuszkulcs 6-os imbuszkulcs 6-os imbuszkulcs 6-os imbuszkulcs 8-as imbuszkulcs Meghúzónyomaték (Nm) 1,5 Nm (1,5 2,5 mm 2 ) 5 Nm (4 16 mm 2 ) 10 Nm (25 50 mm 2 ) 5 Nm (6 16 mm 2 ) 22 Nm (25 95 mm 2 ) 5 Nm (16 mm 2 ) 26 Nm ( mm 2 ) 14 Nm (25 50 mm 2 ) 30 Nm ( mm 2 ) 26 Nm ( mm 2 ) 40 Nm ( mm 2 ) Rögzítés Csavar Csavar Csavar Csavar Csavar Súly (g) Csomag (db) Méretek PQ 50 PQ 70 OT-PEN 108, , x 98, , x 8x

25 5-pólusú sorkapocs A sorkapcsot különböző vezetékek összekötéséhez tervezték a 2,5 mm2-től a 16 mm2-ig. Az átmenő vezetékeket a vezeték elvágása nélkül is el lehet helyezni a kapocsban. Az átmenő vezetéken kívül az elágazó vezetékeket az öt kapoccsal lehet összekötni. A maximális befogó keresztmetszet 16 mm2. A sorkapocs galvanizált acél konzollal rendelkezik. A konzolokat csavarral lehet rögzíteni, amelyeket imbuszkulccsal lehet meghúzni. A konzolok könnyen eltávolíthatóak az átvezető vezetékek beszerelésénél, de kilazított állapotban sem tudnak kiesni a kapocsból, ami ideális a leágazó vezeték bekötésénél. A szigetelés PA 6 poliamidból készült, szürke színű (RAL 7035). A sorkapocs DIN sínre vagy csavarokkal szilárd, lapos felületre is rögzíthető. Az átlátszó fedél plombázható. A sorkapocs fedele külön megvásárolható. MAB5016A10 MAB 16x5 Max. vezetékek száma egy összekötési pontnál Vezeték Max. vezetékszám Meghúzónyomaték (Nm) Cu 2,5 mm 2 8 db 3 Nm Vezeték keresztmetszet Cu (mm 2 ) 5 x 2,5 16 Névleges feszültség (V) 690 Névleges áramerősség (A) 124 Szélesség/Magasság/Hossz (mm) 46 / 50 / 101 Cu 4 mm 2 6 db 3 Nm Cu 6 mm 2 6 db 3 Nm Cu 10 mm 2 4 db 5 Nm Cu 16 mm 2 2 db 5 Nm Csavar 4-es imbuszkulcs Meghúzónyomaték (Nm) 3 Nm (2,5 6 mm 2 ) 5 Nm (10 16 mm 2 ) Rögzítés DIN sín, szerelőlap Súly (g) 145 Csomag (db) 50 Sorkapocs fedél MAB 16x5 fedél MAB5017A10 Szélesség/Magasság/Hossz (mm) 50 / 43 /89 Súly (g) 18 Csomag (db) 50 I 23

26 I Fővezetéki leágazó sorkapcsok Az univerzális gyorsrögzítős egység biztosítja, hogy a MOREK fővezetéki leágazó sorkapcsokat a rögzítő alkatrészek cseréje nélkül lehessen vízszintesen és függőlegesen is rögzíteni 35 mm-es EN szerelősínre. Amennyiben a sorkapcsokat függőlegesen rögzítik az érintkező csuszkák akkor sem esnek ki, ha a csavarokat eltávolítják. A sorkapcsokat bilinccsel is lehet rögzíteni a 35 mm-es szerelősínre, és további lezárást lehet biztosítani egy excenteres csavarral. Módosítás nélkül csavarozható bármely sík felületekre. Érintésbiztos leágazási csatlakozó mérőszekrénybe és alelosztó rendszerekben való alkalmazáshoz. Egypólusú MAF 25 1P-2 MAF 25 1P-4 MAF 35 1P-2 MAF 35 1P-4 Világosszürke RAL7035 MAF1252A32 MAF1254A32 MAF1352A32 MAF1354A32 Vezeték keresztmetszet (pólusonként) Bemeneti vezeték (mm²) 1 x x x x Kimeneti vezeték (mm²) 2 x x x x Névleges feszültség (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 35 / 55,5 / 41,5 35 / 55,5 / 41,5 35 / 55,5 / 41,5 35 / 55,5 / 41,5 Csavar Excenteres csavar Excenteres csavar Excenteres csavar Excenteres csavar Rögzítés DIN sín, 35 mm DIN sín DIN sín DIN sín Súly (g) Csomag (db) Négypólusú MAF 25 4P-2 MAF 25 4P-4 MAF 35 4P-2 MAF 35 4P-4 Világosszürke RAL7035 MAF4252A32 MAF4254A32 MAF4352A32 MAF4354A32 Vezeték keresztmetszet (pólusonként) Bemeneti vezeték (mm²) 1 x x x x Kimeneti vezeték (mm²) 2 x x x x Névleges feszültség (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 125 / 55,5 / 41,5 125 / 55,5 / 41,5 148,5 / 55,5 / 46,5 148,5 / 55,5 / 46,5 Csavar Excenteres csavar Excenteres csavar Excenteres csavar Excenteres csavar Rögzítés DIN sín DIN sín DIN sín DIN sín Súly (g) Csomag (db)

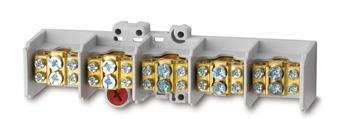

27 Fővezetéki leágazó sorkapcsok Ötpólusú MAF 25 5P-2 MAF 25 5P-4 MAF 535 5P-2 Világosszürke RAL7035 MAF5252A32 MAF5254A32 MAF5352A32 Vezeték keresztmetszet (pólusonként) Bemeneti vezeték (mm²) 1 x x x Kimeneti vezeték (mm²) 2 x x x Névleges feszültség (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 155 / 55,5 / 41,5 155 / 55,5 / 41,5 184,5 / 55,5 / 46,5 Csavar Excenteres csavar Excenteres csavar Excenteres csavar Rögzítés DIN sín DIN sín DIN sín Súly (g) Csomag (db) Sorkapocsburkolatok Leágazó sorkapcsokra rögzíthető érintésvédelmi fedél MAF Cover 1P25 MAF Cover 4P25 MAF Cover 5P25 MAF Cover 1P35 MAF Cover 4P35 MAF Cover 5P35 Világosszürke RAL7035 MAF1025A32 MAF4025A32 MAF5025A32 MAF1035A32 MAF4035A32 MAF5035A32 Használható 25mm-es leágazó sorkapcsokhoz 35mm-es leágazó sorkapcsokhoz Pólusok Anyag Merev PVC Merev PVC Merev PVC Merev PVC Merev PVC Merev PVC Súly (g) Csomag (db) I 25

28 I Leágazó blokkok Az elosztóblokkokat rézkábelek összekötéséhez és leágazásához lehet alkalmazni. Valamennyi modell DIN sínre vagy szerelőlapra rögzíthető. MAB 70-2 MAB 70 MAB 240 MAB MAB2270S10 MAB1270S10 MAB1560S10 MAB2560S10 Vezeték (mm 2 9) Cu konzol 2,5-70 Cu 6-70 Cu Cu konzol Névleges feszültség AC/DC (V) Névleges áramerősség (A) 270 / 270 (Cu) 270 (Cu) 560 (Cu) 560 / 365 (Cu) Szélesség / Magasság / Hossz (mm) 54 / 59 / / 59 / / 84 / / 76 / 85 Csavar DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Meghúzónyomaték (Nm) 3 Nm (2,5-70 mm 2 ) 2 Nm (6-70 mm 2 ) 3 Nm (2,5-70 mm 2 ) - 12 Nm ( mm 2 ) - 12 Nm ( mm 2 ) 12 Nm ( mm 2 ) Súly (g) Csomag Rézlapok A lapok rézből készültek. A rézlapokat vezetékek között lehet alkalmazni több különböző méretű vezeték leágazó blokkal való összekötésénél. Cu-lap 6-17 Cu-lap MAB0270E10 MAB0560E10 Kompatibilitás MAB2270S10 és MAB1270S10 MAB1560S10 és MAB2560S10 Súly (g) 6 13 Csomag Oldallapok Az oldallapok műanyagból készülnek. Az oldallapok védik a vezetékeket és elválasztják egymástól a fázisokat. Oldallap 6-17 Oldallap MAB0270S10 MAB0560S10 Kompatibilitás MAB2270S10 és MAB1270S10 MAB1560S10 és MAB2560S10 Súly (g) Csomag

29 OL nagy teljesítményű leágazókengyelek Az OL leágazókengyel 6 és 300 mm2 közötti névleges keresztmetszetű vezetékek összekötéséhez készült. Az OL leágazókengyelek egy vagy két vezeték összekötésére tervezték. A bekötőelemek egyes alkotóelemei rozsdamentes acélból (bilincs), rézből (híd) és acélból (csavar) készültek. Ezeket a leágazókengyeleket nagy teljesítményre tervezték, és a sodort vezetékek rögzítése nem igényel módosítást a vezetékvégeken (leszorító felület a kengyelben, nem pontszerű lapos csavar). A szerelés nem igényel speciális szerszámokat. OL 6-70 OL 6-70M OL 6-70T OL OL 25-95T OL MAJ1070E10 MAJ1071E10 MAJ1072E10 MAJ1095E10 MAJ1096E10 MAJ1150E10 Vezeték keresztmetszet Cu, Al (mm 2 ) Névleges feszültség (V) Névleges áramerősség Cu / Al (A) 270 / / / / / / 230 Szélesség/Magasság/Hossz (mm) 16,2 / 30 / 37 16,2 / 23 / 37 16,2 / 30 / / 33 / / 33 / / 38 / 60 Csavar 4-es imbuszkulcs 4-es imbuszkulcs 4-es imbuszkulcs 4-es imbuszkulcs 4-es imbuszkulcs 4-es imbuszkulcs Meghúzónyomaték (Nm) 5,6 5,6 5, Lyuk átmérője (mm) (AV) Súly (g) Csomag (db) OL OL M OL OL 2x(50-150) OL 2x(95-240) OL 2x( ) MAJ1185E10 MAJ1240E10 MAJ1300E10 MAJ2150E10 MAJ2240E10 MAJ2300E10 Vezeték keresztmetszet Cu, Al (mm 2 ) x x x Névleges feszültség (V) Névleges áramerősség Cu / Al (A) 400 / / / / / / 800 Szélesség/Magasság/Hossz (mm) 24 / 40 / 66 26,3 / 40 / / 52 / / 64 / / 78 / / 91 / 85 Csavar 5-ös imbuszkulcs 5-ös imbuszkulcs 5-ös imbuszkulcs 5-ös imbuszkulcs 6-ös imbuszkulcs 6-ös imbuszkulcs Meghúzónyomaték (Nm) Lyuk átmérője (mm) (AV) Súly (g) Csomag (db) H2 L Méretek L1 H L AV W H2 H L1 C L2 AV W W1 W I 27

30 I OT univerzális leágazókengyelek Az OT leágazókengyelek réz és alumínium vezetékek gyűjtősínnel való összekötésénél lehet alkalmazni. Az OT leágazókengyeleket egy vagy két vezeték bekötésére tervezték. A bilincstest és a feszítőcsavar egy ónnal galvanizált különleges alumíniumötvözetből készült. A csavar érintkező felületeit kontaktpasztával vonták be jobb vezetőképesség elérése érdekében. Az érintkezőfelület barázdált, hogy megakadályozza a vezeték kilazulását. OT 50 OT 95 OT 120 OT 150 MAC1050E10 MAC1095E10 MAC1120E10 MAC1150E10 Vezeték keresztmetszet Cu, Al (mm 2 ) Névleges feszültség (V) Névleges áramerősség Cu / Al (A) 160 / / / / 290 Szélesség/Magasság/Hossz (mm) 14 / 21.5 / / 30 / / 35 / / 39 / 62 Csavar 5-ös imbuszkulcs 6-os imbuszkulcs 6-os imbuszkulcs 6-os imbuszkulcs Meghúzónyomaték (Nm) 3.5 Nm ( mm 2 ) 12 Nm (16 50 mm 2 ) 12 Nm (6 35 mm 2 ) 22 Nm (50 95 mm 2 ) 12 Nm (6 35 mm 2 ) 25 Nm ( mm 2 ) 14 Nm ( mm 2 ) 30 Nm ( mm 2 ) Lyuk átmérője (mm) (AV) Súly (g) Csomag (db) OT 240 OT 300 OT OT MAC1240E10 MAC1300E10 MAC2120E10 MAC2240E10 Vezeték keresztmetszet Cu, Al (mm 2 ) x x Névleges feszültség (V) Névleges áramerősség Cu / Al (A) 425 / / / / 580 Szélesség/Magasság/Hossz (mm) 32 / 44 / / 48 / / 62 / / 70 / 99 Csavar 8-as imbuszkulcs 8-as imbuszkulcs 6-os imbuszkulcs 8-as imbuszkulcs Meghúzónyomaték (Nm) 26 Nm ( mm 2 ) 40 Nm ( mm 2 ) 33 Nm ( mm 2 ) 60 Nm ( mm 2 ) 10 Nm (25 35 mm 2 ) 20 Nm ( mm 2 ) 35 Nm ( mm 2 ) 45 Nm ( mm 2 ) Lyuk átmérője (mm) (AV) 12,5 12, Súly (g) Csomag (db) Méretek W L L1 H H2 AV 28

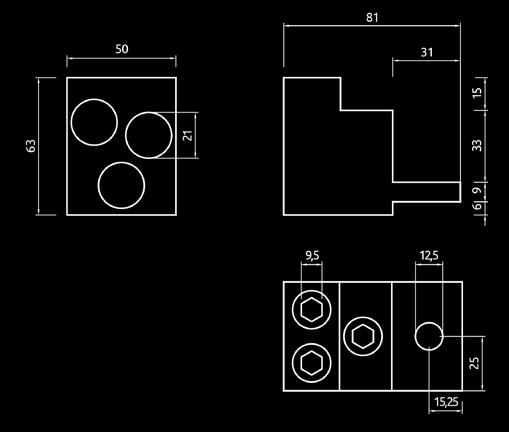

31 OTH univerzális bekötőblokkok A MOREK 240 bekötőblokkokkal réz és alumínium vezetékeket köthet össze készülékekkel. A szigetelt bekötőburkok 240 mm2-es keresztmetszetig teszik lehetővé három vagy négy vezeték bekötését. Kompakt és gazdaságos kialakításukat a kis méret és az egyszerű szerelés jellemzi. OTH OTH MAC3240A14 MAC4240A14 Vezeték keresztmetszet Cu, Al (mm 2 ) 3 x x Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 50 / 63 / / 63 / 86 Rögzítő furatok száma 1 2 Csatlakozó furat átmérője (mm) 12,5 10,5 Csavar 9,5ös imbuszkulcs 9,5ös imbuszkulcs Szigeteletlen vezeték hossza (mm) Meghúzónyomaték (Nm) Súly (g) Csomag (db) 3 3 Méretek OTH OTH I 29

32 I Szigetelt bekötőblokkok A bekötőblokkok kialakítása lehetővé teszi a megszakítóknál, vezérlőknél és egyéb készülékeknél az összekötéseknél használt réz és alumínium vezetékek keresztmetszetének csökkentését. Az összekötés nyílásától és a berendezést ellátó kábel méretétől függően ki lehet választani a megfelelő szűkítőt. A bilincs és a feszítőcsavar ónból és alumíniumból, a szigetelés pedig nem éghető poliamidból készült. ÚJ ÚJ SR 50 SR 50 M SR 2x50 RB SR 95 SR 95 M Balos MAC1055A10 MAC1053A10 - MAC9506A10 MAC9508A10 Standard MAC1050A10 MAC1051A10 MAC2050A10 MAC9500A10 MAC9501A10 Jobbos MAC1054A10 MAC1052A10 - MAC9507A10 MAC9509A10 Vezeték keresztmetszet Cu, Al (mm2) x Névleges feszültség (V) Szélesség / Magasság / Hossz (mm) 17 / 32 / 49,8 17 / 32 / 49,8 22,4 / 41,2 / 71,8 23,4 / 51 / 67,8 23,4 / 51 / 67,8 Méretek H1 / M1 / M2 / Sz1 (mm) 14,6 / 5 / 10 / 6 14,6 / 5 / 10 / 6 27,3 / 11,4 / 10,3 / 11,8 26,6 / 9 / 3,5 / 10 26,6 / 9 / 3,5 / 10 Csavar 5-ös imbuszkulcs 5-ös imbuszkulcs 5-ös imbuszkulcs 6-os imbuszkulcs 6-os imbuszkulcs Meghúzónyomaték (Nm) 6 Nm (6 10 mm 2 ) 10 Nm (16 50 mm 2 ) 6 Nm (6 10 mm 2 ) 10 Nm (16 50 mm 2 ) 6 Nm (6 10 mm 2 ) 10 Nm (16 50 mm 2 ) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) Súly (g) 22,8 23,2 26, Csomag (db) Modell specifikáció (jelzések) SR - szűkítő kapocs I M - a modell mérőcsatlakozóval rendelkezik I RB - lekerekített érintkező SR 50 (M) SR 95 (M) Jobbos Standard Balos Jobbos Standard Balos Méretek SR 50 (M) SR 2x50 RB SR 95 (M) 30

33 Szigetelt bekötőblokkok ÚJ ÚJ ÚJ ÚJ SR 95 SB SR 95 SBM SR 95 RB SR 95 RBM Balos - - MAC9510A10 MAC9513A10 Standard MAC9505A10 MAC9503A10 MAC9504A10* MAC9502A10* Jobbos - - MAC9511A10 MAC9512A10 Vezeték keresztmetszet Cu, Al (mm2) Névleges feszültség (V) Szélesség/Magasság/Hossz (mm) 23,4 / 51 / 67,8 23,4 / 51 / 67,8 23,4 / 51 / 67,8 23,4 / 51 / 67,8 Méretek H1 /M1 / M2 / Sz1 (mm) 26,6 / 9 / 3,5 / 16 26,6 / 9 / 3,5 / 16 16,6 / 9 / 3,5 / 10 16,6 / 9 / 3,5 / 10 Csavar 6-os imbuszkulcs 6-os imbuszkulcs 6-os imbuszkulcs 6-os imbuszkulcs Meghúzónyomaték (Nm) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) Súly (g) / 58* 56 / 58* Csomag (db) Modell specifikáció (jelzések) SR - szűkítő kapocs I M - a modell mérőcsatlakozóval rendelkezik I RB - lekerekített érintkező SR 95 RB(M) Jobbos Standard Balos Méretek SR 95 SB(M) SR 95 RB(M) I 31

34 I PS sínleágazó kapcsok A PS sínleágazó kapcsokat 5 vagy 10 mm vastag réz gyűjtősínekre való rögzítésre tervezték. Típustól függően akár 185 mm2-es vezetéket is képesek rögzíteni. A PS kapcsok teste és csavarjai 11-es osztályú acélból készültek és cinkkel galvanizáltak. A rugó rozsdamentes acélból készült. A csavarok meghúzásához hatlapfejű csavar áll rendelkezésre (kivéve a PS 16). A csavarfej bevágásában laposfejű vagy csillagcsavarhúzó használható. PS 1605 PS 3505 PS 5005 PS 7005 PS PS MAE0165E15 MAE0355E15 MAE0505E15 MAE0705E15 MAE1205E15 MAE1855E15 Vezeték keresztmetszet Cu (mm 2 ) 1, Névleges feszültség AC/DC (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 25,5 / 26,5 / 12 26,5 / 31,3 / 16,5 26,5 / 35 / 16,5 28 / 39 / 20,5 29 / 46 / 23,5 29 / 55 / 35 Meghúzónyomaték (Nm) Rögzítés Réz rúd (5 mm vastag) Réz rúd (5 mm vastag) Réz rúd (5 mm vastag) Réz rúd (5 mm vastag) Réz rúd (5 mm vastag) Réz rúd (5 mm vastag) Súly (g) Csomag (db) PS 1610 PS 3510 PS 5010 PS 7010 PS PS MAE0161E15 MAE0351E15 MAE0501E15 MAE0701E15 MAE1201E15 MAE1851E15 Vezeték keresztmetszet Cu (mm 2 ) 1, Névleges feszültség AC/DC (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 25,5 / 29 /12 26,5 / 36,5 / 16,5 26,5 / 40 / 16,5 28 / 46 / 20,5 29 / 52 / 23,5 29 / 55 / 35 Meghúzónyomaték (Nm) Rögzítés Réz sín (10 mm vastag) Réz sín (10 mm vastag) Réz sín (10 mm vastag) Réz sín (10 mm vastag) Réz sín (10 mm vastag) Réz sín (10 mm vastag) Súly (g) Csomag (db)

35 NPE-sínek Az IP20 NPE-síneket (hidak) a DIN sínen keresztben lehet elhelyezni. A hidak tartóbakjai kimagasló hő- és mechanikai ellenállással rendelkező V-0 osztályú nem éghető anyagból készültek. A hidak IP20 védelmi osztályúak. Két színben kaphatóak. A7H, N7H, PE7H A12H, N12H, PE12H A15H, N15H, PE15H Szürke MAD1007A15 MAD1012A15 MAD1015A15 Kékt MAD1007N15 MAD1012N15 MAD1015N15 Zöld MAD1007G15 MAD1012G15 MAD1015G15 Vezeték keresztmetszet Cu (mm 2 ) 1,5 16 1,5 16 1,5 16 Névleges feszültség (V) 690 V 690 V 690 V Névleges áramerősség (A) Csatlakozási pontok száma Meghúzónyomaték (Nm) Rögzítés DIN sín DIN sín DIN sín Súly (g) Csomag (db) Az NPE-síneket (hidakat) a DIN síneken keresztben, 2 x 10 mm-es fém tartóra vagy szerelőlapra, csavarral lehet rögzíteni. A hidak tartóbakjai kimagasló hő- és mechanikai ellenállással rendelkező V-0 osztályú nem éghető anyagból készültek. A hidak IP00 besorolásúak és fedett helyen használandóak. Négy színben kaphatóak. PE7, N7, L7 PE12, N12, L12 PE15, N15, L15 Zöld MAD0007G21 MAD0012G21 MAD0015G21 Kék MAD0007N21 MAD0012N21 MAD0015N21 Fekete MAD0007B21 MAD0012B21 MAD0015B21 Sárga MAD0007Y21 MAD0012Y21 MAD0015Y21 Vezeték keresztmetszet Cu, Al (mm 2 ) 1,5 16 1,5 16 1,5 16 Névleges feszültség (V) 230 / / / 400 Névleges áramerősség (A) Csatlakozási pontok száma Meghúzónyomaték (Nm) Rögzítés DIN sín (oldalirányban) DIN sín (oldalirányban) DIN sín (oldalirányban) Súly (g) Csomag (db) I 33

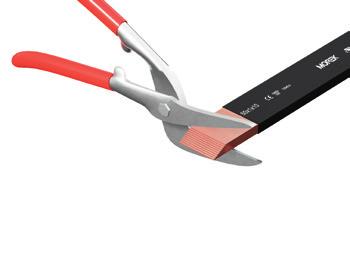

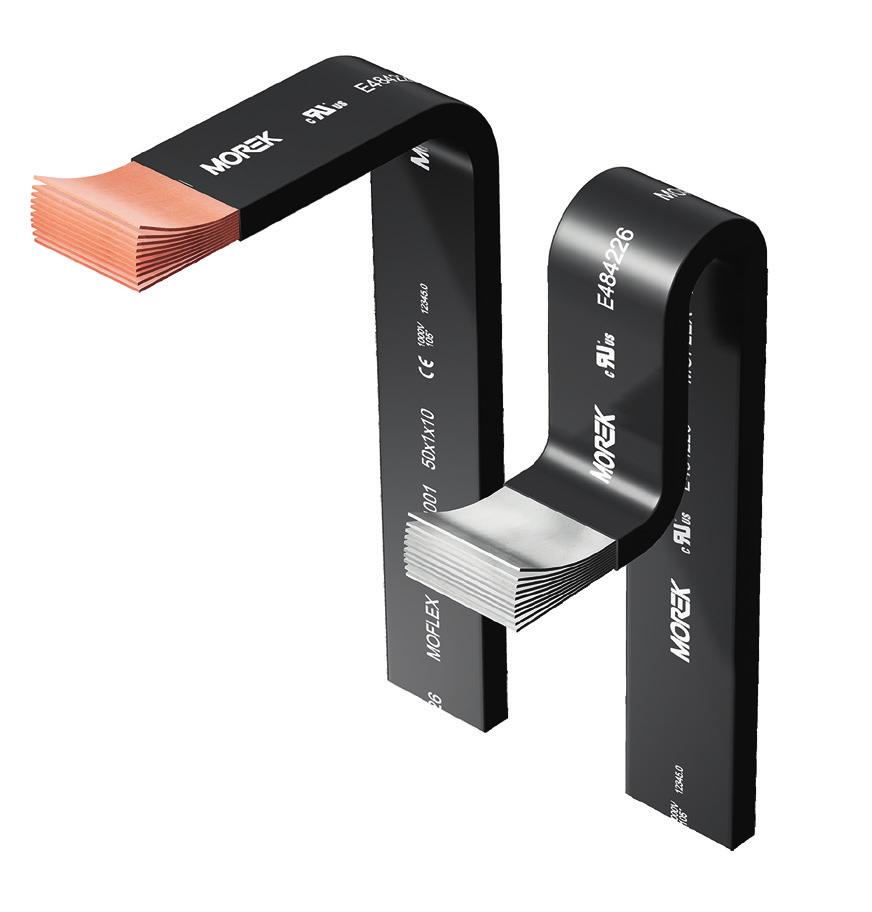

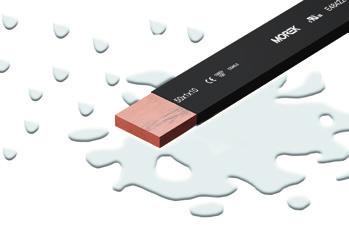

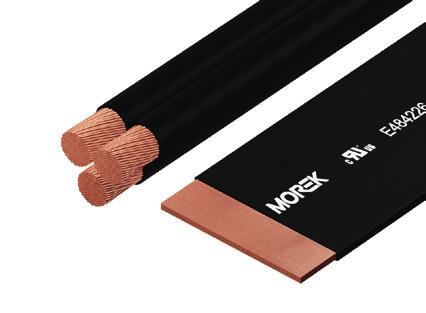

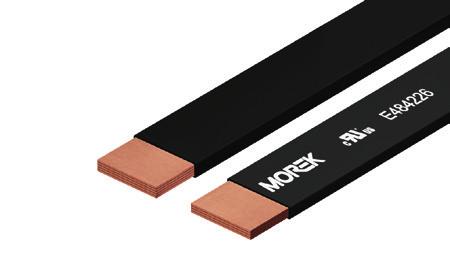

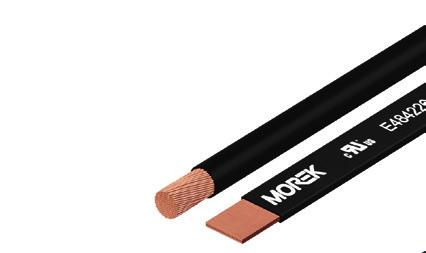

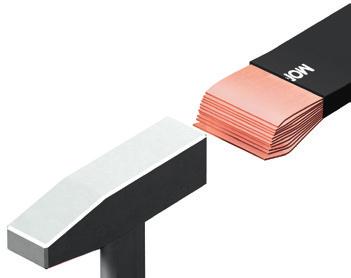

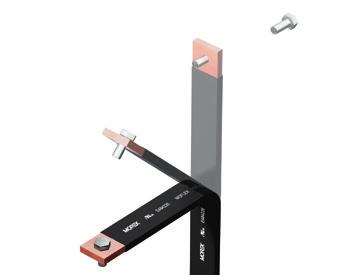

36 I Szigetelt Moflex flexibilis rézsínek Moflex A Moflex sínek rendkívül rugalmas rézszalagokból készülnek réz, vagy ónozott réz kivitelben. Kiváló mechanikai és elektrotechnikai minőségben, önkioltó PVC szigeteléssel készülnek. Made in Germany 5 év garancia Elektrolitréz Cu-ETP 99,90%. Réz, vagy ónozott réz kivitelben is kapható. Szigetelés Önkioltó, UL 94 V0, fekete PVC szigetelés Nyúlás: >200% Szakítószilárdság: > 15 N/mm2. Elektromos jellemzők Névleges feszültség 1000 V AC 1500 V DC. A szigetelés átütési szilárdsága: > 20 KV/mm. Üzemi hőmérséklet: -40 C-tól* akár 105 C-ig*. * nem dinamikus terhelés alatt 34

37 Szigetelt Moflex flexibilis rézsínek A nagyobb áramterhelhetőséggel 25 % kisebb keresztmetszet érhető el a hagyományos flexibilis sínekhez képest. Más flexisín 32 x 1 x mm A Moflex sín 32 x 1 x mm A 630 A 25 % kisebb A szkinhatás miatt átlagosan 60 % kisebb keresztmetszet érhető el a hagyományos rézkábelhez képest Rézkábel 150 mm2 1 x Moflex 20 x 1 x 2 40 mm 2 Rézkábelek 2 x 150 mm mm A 73 %-kal kisebb 630 A 60 %-kal kisebb 1 x Moflex 40 x 1 x mm 2 Réz kábelek 3 x 240 mm mm A 67 %-kal kisebb 1 x Moflex 80 x 1 x mm 2 A fenti példákban a Moflex és a hagyományos kábelek összehasonlítását 50 C hőmérséklet-növekedés mellett számították ki. I 35

38 Szigetelt Moflex flexibilis rézsínek Megjegyzések a táblázatokhoz (lamella szélesség szerint) A termékkód felépítése pl. MMC MM Moflex C - vörösréz (T - az ónozott réznél) 080 szélesség 10 - lamellák száma * 3 m hosszúságú termékek külön rendelhetőek ** Redukciós tényező (áramszorzó) párhuzamos helyzetű beépítés esetén (lásd a táblázatot a 37. oldalon) MOFLEX flexisínek párhuzamos helyzetű beépítése esetén redukciós tényezőt (áramszorzót) kell használni amit az alábbi példában mutatunk be. MMC Moflex 50x1x4, 200mm2, 1027A, ΔT=50 mellett 2 párhuzamos flexibilis rézsín: 1027 A x1,72 = 1766 A 3 párhuzamos flexibilis rézsín: 1027 A x2,25 = 2310 A A 37. oldal táblázata tartalmazza a kiválasztott áramerősség által okozott hőmérséklet-növekedést az adott keresztmetszetnél. A számítás nem veszi figyelembe az egyéb berendezések hőszóródását. 36 I W (mm) 9 15, Vörösréz Termékkód Ónozott réz Termékkód Leírás Hossz* Csomag (db) Súly méterenként (kg) MMC MMT x 0,8 x 2 2 m 10 0,128 MMC MMT x 0,8 x 3 2 m 10 0,193 MMC MMT x 0,8 x 4 2 m 10 0,256 MMC MMT x 0,8 x 5 2 m 10 0,321 MMC MMT x 0,8 x 6 2 m 10 0,385 MMC MMT ,5 x 0,8 x 2 2 m 10 0,214 MMC MMT ,5 x 0,8 x 4 2 m 10 0,428 MMC MMT ,5 x 0,8 x 6 2 m 10 0,642 MMC MMT ,5 x 0,8 x 10 2 m 10 1,071 MMC MMT x 1 x 2 2 m 5 0,357 MMC MMT x 1 x 3 2 m 5 0,535 MMC MMT x 1 x 4 2 m 5 0,714 MMC MMT x 1 x 5 2 m 5 0,892 MMC MMT x 1 x 6 2 m 5 1,071 MMC MMT x 1 x 10 2 m 5 1,784 MMC MMT x 1 x 2 2 m 5 0,428 MMC MMT x 1 x 3 2 m 5 0,642 MMC MMT x 1 x 4 2 m 5 0,857 MMC MMT x 1 x 5 2 m 5 1,071 MMC MMT x 1 x 6 2 m 5 1,285 MMC MMT x 1 x 8 2 m 5 1,713 MMC MMT x 1 x 10 2 m 5 2,142 MMC MMT x 1 x 2 2 m 5 0,571 MMC MMT x 1 x 3 2 m 5 0,857 MMC MMT x 1 x 4 2 m 5 1,142 MMC MMT x 1 x 5 2 m 5 1,428 MMC MMT x 1 x 6 2 m 5 1,713 MMC MMT x 1 x 8 2 m 5 2,284 MMC MMT x 1 x 10 2 m 5 2,851 MMC MMT x 1 x 2 2 m 5 0,714 MMC MMT x 1 x 3 2 m 5 1,071 MMC MMT x 1 x 4 2 m 5 1,428 MMC MMT x 1 x 5 2 m 5 1,784 MMC MMT x 1 x 6 2 m 5 2,141 MMC MMT x 1 x 8 2 m 5 2,855 MMC MMT x 1 x 10 2 m 5 3,569 MMC MMT x 1 x 3 2 m 2 1,338 MMC MMT x 1 x 4 2 m 2 1,784 MMC MMT x 1 x 5 2 m 2 2,231 MMC MMT x 1 x 6 2 m 2 2,677 MMC MMT x 1 x 8 2 m 2 3,569 MMC MMT x 1 x 10 2 m 2 4,461 MMC MMT x 1 x 3 2 m 2 1,686 MMC MMT x 1 x 4 2 m 2 2,248 MMC MMT x 1 x 5 2 m 2 2,811 MMC MMT x 1 x 6 2 m 2 3,373 MMC MMT x 1 x 8 2 m 2 4,497 MMC MMT x 1 x 10 2 m 2 5,621 MMC MMT x 1 x 3 2 m 2 2,141 MMC MMT x 1 x 4 2 m 2 2,851 MMC MMT x 1 x 5 2 m 2 3,569 MMC MMT x 1 x 6 2 m 2 4,283 MMC MMT x 1 x 8 2 m 2 5,710 MMC MMT x 1 x 10 2 m 2 7,138 MMC MMT x 1 x 4 2 m 2 3,569 MMC MMT x 1 x 5 2 m 2 4,461 MMC MMT x 1 x 6 2 m 2 5,353 MMC MMT x 1 x 8 2 m 2 7,138 MMC MMT x 1 x 10 2 m 2 8,922

39 Szigetelt Moflex flexibilis rézsínek Műszaki jellemzők (áramvezető képesség szerint) Áram (A) Vörösréz termékkód Ónozott réz termékkód Súly méterenként (kg) Keresztmetszet 105 C 95 C 85 C 75 C 65 C W M db (mm²) T=70 T=60 T=50 T=40 T=30 Redukciós tényező** > 160 MMC MMT x 0,8 x 2 0, ,72 2,25 > 200 > 250 > 320 > 400 > 500 > 630 > 800 > 1000 > 1250 > 1600 > 2000 > 2500 Áramterhelhetőség 35 C-ról az alábbi hőmérsékletre történő hőmérséklet-növekedés mellett MMC MMT x 0,8 x 3 0,193 21, ,72 2,25 MMC MMT x 0,8 x 4 0, ,72 2,25 MMC MMT ,5 x 0,8 x 2 0,214 24, ,72 2,25 MMC MMT x 0,8 x 5 0, ,72 2,25 MMC MMT x 0,8 x 6 0,385 43, ,72 2,25 MMC MMT ,5 x 0,8 x 4 0,428 49, ,72 2,25 MMC MMT x 1 x 2 0, ,72 2,25 MMC MMT x 1 x 2 0, ,72 2,25 MMC MMT ,5 x 0,8 x 6 0,642 74, ,72 2,25 MMC MMT x 1 x 3 0, ,72 2,25 MMC MMT x 1 x 4 0, ,72 2,25 MMC MMT x 1 x 3 0, ,72 2,25 MMC MMT x 1 x 2 0, ,72 2,25 MMC MMT ,5 x 0,8 x 10 1, ,72 2,25 MMC MMT x 1 x 5 0, ,72 2,25 MMC MMT x 1 x 6 1, ,72 2,25 MMC MMT x 1 x 4 0, ,72 2,25 MMC MMT x 1 x 5 1, ,72 2,25 MMC MMT x 1 x 3 0, ,72 2,25 MMC MMT x 1 x 2 0, ,72 2,25 MMC MMT x 1 x 10 1, ,72 2,25 MMC MMT x 1 x 6 1, ,72 2,25 MMC MMT x 1 x 4 1, ,72 2,25 MMC MMT x 1 x 5 1, ,72 2,25 MMC MMT x 1 x 3 1, ,72 2,25 MMC MMT x 1 x 8 1, ,72 2,25 MMC MMT x 1 x 10 2, ,72 2,25 MMC MMT x 1 x 6 1, ,72 2,25 MMC MMT x 1 x 4 1, ,72 2,25 MMC MMT x 1 x 5 1, ,72 2,25 MMC MMT x 1 x 3 1, ,72 2,25 MMC MMT x 1 x 8 2, ,72 2,25 MMC MMT x 1 x 10 2, ,72 2,25 MMC MMT x 1 x 6 2, ,72 2,25 MMC MMT x 1 x 8 2, ,72 2,25 MMC MMT x 1 x 4 1, ,72 2,25 MMC MMT x 1 x 5 2, ,72 2,25 MMC MMT x 1 x 3 1, ,65 2,12 MMC MMT x 1 x 10 3, ,65 2,12 MMC MMT x 1 x 6 2, ,65 2,12 MMC MMT x 1 x 8 3, ,65 2,12 MMC MMT x 1 x 4 2, ,65 2,12 MMC MMT x 1 x 5 2, ,65 2,12 MMC MMT x 1 x 6 3, ,65 2,12 MMC MMT x 1 x 3 2, ,65 2,12 MMC MMT x 1 x 4 2, ,65 2,12 MMC MMT x 1 x 10 4, ,65 2,12 MMC MMT x 1 x 8 4, ,65 2,12 MMC MMT x 1 x 5 3, ,65 2,12 MMC MMT x 1 x 6 4, ,65 2,12 MMC MMT x 1 x 4 3, ,60 2,02 MMC MMT x 1 x 10 5, ,65 2,12 MMC MMT x 1 x 8 5, ,65 2,12 MMC MMT x 1 x 10 7, ,65 2,12 MMC MMT x 1 x 5 4, ,60 2,02 MMC MMT x 1 x 6 5, ,60 2,02 MMC MMT x 1 x 8 7, ,60 2,02 MMC MMT x 1 x 10 8, ,60 2,02 I 37

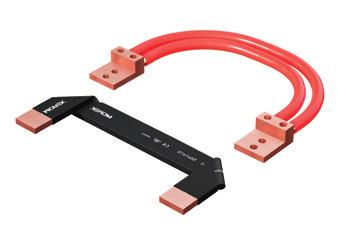

40 I Szigetelt Moflex flexibilis rézsínek A megfelelő Moflex termék kiválasztása ΔT = a Moflex sín hőmérséklet-növekedése ( C) T1 = a kapcsolószekrény belső hőmérséklete ( C) T2 = a Moflex sín hőmérséklete ( C) Például In = 1000 A csatlakozás 1. lépés: T1 = 35 C és T2 = 85 C ΔT = T2 - T1 ΔT = 85 C - 35 C ΔT = 50 C Ház Környezeti hőmérséklet 2. lépés: Keresse meg az előző oldal táblázatában a ΔT=50 oszlopban az 1000 A-hez legközelebbi értéket. MMC Moflex 50x1x4, 200 mm2, 1027 A vagy MMC Moflex 63x1x3, 189 mm2, 1081 A. Panel 3. lépés: Válassza ki a Moflex flexibilis rézsínt a berendezés kapocs-szélességének megfelelően. T2 T1 A Moflexszel pénzt és időt takarít meg Nincs szükség további csatlakozóelemekre, kábelsarukra, a beépítés ideje csökken Nincs szükség csatlakozóelemekre, ezzel hely takarítható meg A szilárd sínekkel szemben lehetőséget biztosít szerelés közbeni esetleges gyors módosításokra 38

41 Szigetelt Moflex flexibilis rézsínek Beépítési utasítások Alacsony hőmérsékleten tilos hajlítani (< 0 C vagy < 30F) A szigetelőborítás szakadás előtti nyúlása alacsony hőmérsékleten kisebb. A hajlítást szobahőmérsékleti állapotban ajánlott végezni. Tilos a túl éles hajlítás Meghajlítás ajánlott belső sugara: 1-5 mm sínvastagságig: r=5 mm 6-10 mm sínvastagságig: r=sínvastagsággal megegyező A párhuzamos beépítés kihat a hőmérsékletemelkedésre A sínek közötti javasolt távolság = min. 1x sínszélesség. Párhuzamos szerelésnél figyeljen a korrekciós tényezőkre! Hajlításnál a rézszalagok elcsúsznak egymáson az eltérő külső és belső sugár különbsége miatt Ne rögzítse a sínt hajlítás előtt! Ez akadályozza az elcsúszást, és a PVC bevonat felhasadásához vezethet. A sínt le kell vágni, ha hajlítás után kilógnak a lapok egymás alól A rézszalagok erőteljes visszanyomása deformációt okozhat, ami károsíthatja a PVC bevonatot Kerülje a PVC bevonat összeroppantását! A bevonat sérülése vagy elvékonyodása veszélyezteti a szigetelést. Védeni kell szennyeződésektől, víztől és magas páratartalomtól A nedvesség a sín nyitott végeinél beszivároghat, ami rézoxidációt okoz és veszélyezteti a biztonságos működést. I 39

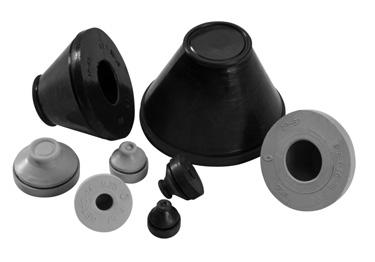

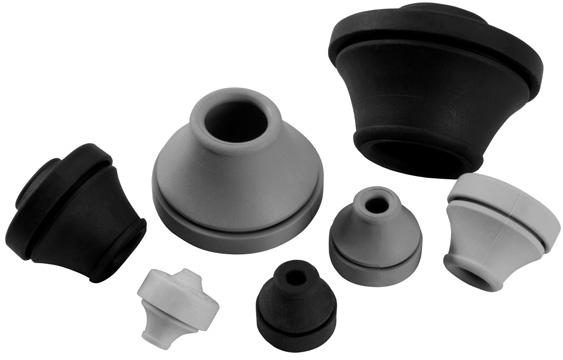

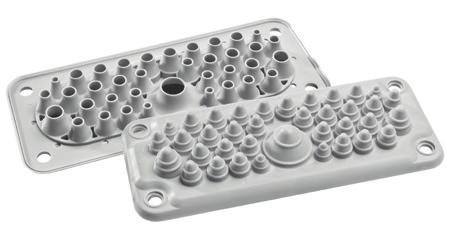

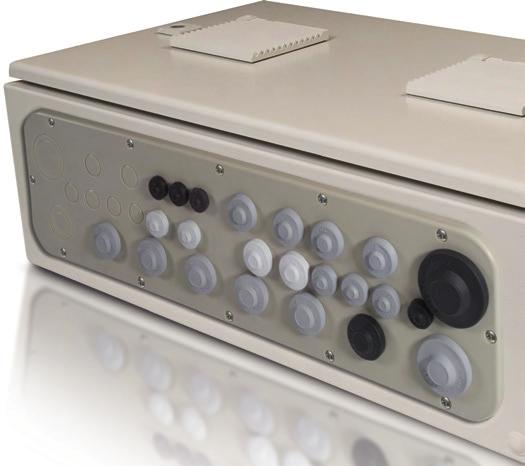

42 I Kábelbevezető tálcák és kábelbevezetők Kábelbevezető tálcák LLOYD S UL 94V-0 Akár IP66/67 EMC változatok is kaphatóak Kitűnő IP védelem meghajlított kábelek mellett is Made in Finland 40

43 Kábelbevezető tálcák és kábelbevezetők A kábelbevezető tálcák kis vagy közepes áramerősségű kábelek vagy csövek bevezetéséhez használt, fém vagy műanyag erősítést tartalmazó kábelbevezető lapok. A termékek közvetlenül illeszkednek a B- vagy C- szabványú kivágásokhoz (FL 13 vagy FL 21). A kábelbevezető tálcák nem igényelnek további tömszelencét vagy tömítést. A használatuk ezért egyszerű és számtalan előnyt nyújt egy szerelési egységként. A kábelbevezető tálcák különböző típusú polimerekből készülnek. Valamennyi polimer RoHS (veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló irányelv) jóváhagyással rendelkezik, és kitűnő az ellenállásuk az időjárás hatásaival, az UV sugárzással és az ózonnal szemben. Alapfokú vegyszerállóság is biztosított, részben a fröccsenő olajjal szemben. EMC-kompatibilis és olajálló kivitelek is kaphatóak. V-0 tűzveszélyességi osztály az UL 94-nek megfelelően, halogénmentes. Az üzemi hőmérsékletük -40 C és +100 C közötti tartományban van, bel- és kültéren is alkalmazhatóak. A kábelbevezető tálcák rögzítőtüskékkel rendelkeznek, amelyek lehetővé teszik a fém vagy műanyag burkolatra való rögzítést (beltéri használatnál). A tálcákat megfelelő méretű hagyományos csavarokkal is lehet rögzíteni. A típusjelben található számok a kábeleknek kialakított lyukak számára utalnak. A rögzítő furatok méretei possible shape cutout 31 min possible shape cutout 52 min FL 13 FL 21 A kábelbevezető tálcák szerelése Nyomja be a kábelbevezető tálcát a szabványos nyílásba. Nyomja át a műanyag tüskéket, vagy a csavarokat a kábelbevezető tálcán és a rögzítő felület falán. A közepét kalapálja be, hogy a tüske rögzüljön. Készítsen egy kis nyílást a membránon csavarhúzóval, vagy vágja le a kúp tetejét csípőfogóval. Nyomja át a kábelt vagy csövet a vezetőnyíláson. Húzza vissza a kábelt vagy csövet mintegy 20 mm-rel, hogy rögzüljön. I 41

44 I MC kábelbevezető tálcák (IP66/67) MC 3/7 (IP66/67) MC 25/27 (IP66/67) MC 35/37 (IP66/67) Világosszürke RAL 7035 MBA1F07L11 MBA1F27L11 MBA1F37L11 Világosszürke RAL 7035 UL 94 V-0 jóváhagyás MBA1N07X11 MBA1N27X11 MBA1N37X11 Fekete UL 94 V-0 jóváhagyás MBA1N07B11 MBA1N27B11 MBA1N37B11 Üzemi hőmérséklet C C C Méretek (mm) 222 x x x 92 Vezetékek száma (db) x vezeték átmérő (mm) 4 x x x x x x x x x x x x x Max. kábelszám Beépítő nyílás mérete C - FL 21 C - FL 21 C - FL 21 Súly (g) Csomag (db) MC kábelbevezető tálcák (IP65) MC 3 MC 25 (IP65) MC 35 (IP65) Világosszürke RAL 7035 MBA1F03L11 MBA1F25L11 MBA1F35L11 Fekete MBA1N03A11 MBA1N25A11 MBA1N35A11 Fekete V-0, olajálló MBA1N03B11 MBA1N25B11 MBA1N35B11 Fekete EMC tesztelve MBA1T25B11 MBA1T35B11 Üzemi hőmérséklet C C C Méretek (mm) 214 x x x 84 Vezetékek száma (db) x vezeték átmérő (mm) 4 x 8 12 (IP54) 2 x (IP65) 1 x (IP65) x x x x x x x x x x Max. kábelszám Beépítő nyílás mérete C - FL 21 C - FL 21 C - FL 21 Súly (g) Csomag (db)

45 LMC, MC kábelbevezető tálcák (IP44, 54) LMC 14 (IP54) LMC 25 (IP54) LMC 51 (IP54) LMC 35 (IP44) Világosszürke RAL 7035 MBA3F14L11 MBA3F25L11 MBA3F51L11 MBA3F35L11 Világosszürke RAL 7035 UL 94 V-0 jóváhagyás MBA3N14X11 MBA3N25X11 MBA3N51X11 Üzemi hőmérséklet C C C C Méretek (mm) 222 x x x x 84 Vezetékek száma (db) x vezeték átmérő (mm) 5 x x x x x x x x x x x x x x x x 6 10 Max. kábelszám Beépítő nyílás mérete C - FL 21 C - FL 21 C - FL 21 C - FL 21 Súly (g) Csomag (db) MC kábelbevezető tálcák (IP54/55) ÚJ MC 10 (IP55) MC 16 (IP54) MC 4 (IP65) Világosszürke RAL 7035 MBA1F16L11 Világosszürke RAL 7035 UL 94 V-0 jóváhagyás MBA1N10X11 Fekete UL 94 V-0 jóváhagyás MBA1F04B11 Üzemi hőmérséklet C C C Méretek (mm) 216 x x x 88 Vezetékek száma (db) x vezeték átmérő (mm) 2 x x x x x mm Max. kábelszám Beépítő nyílás mérete C - FL 21 C - FL 21 Súly (g) Csomag (db) MC 16 megfordítható kábelbevezető tálcák Az MC 16 megfordítható kábelbevezető tálcákat kétféleképpen lehet használni. Ha a kábelbevezető tálcát előlappal kifelé használja akkor hagyományos IP54-es tömszelence tálcaként működik. A termék tömítéssel kapcsolódik a szekrényhez és önzáró tüskét tartalmaz. Ennek köszönhetően a szerelés egyik fázisában sincs szükség speciális szerszámra. Ha a kábelbevezető tálcát fordítva alkalmazzák, akkor csővezetőként funkcionál száraz helyen működő kapcsolótábláknál. A csövek biztonságosan rögzülnek a tálca tömítésének elasztikus anyagához. A tálca membránjai tömítőként szigetelik a csövet és megakadályozzák a páralecsapódást azoknál a csöveknél, amelyek például a padlástérben futnak. A kábelbevezető tálcákhoz csomagolt önzáró tüskék lehetővé teszik a fordított rögzítést is. I 43

46 I MB kábelvezető tálcák (IP54, 55, 66/67) MB 5/11 (IP66/67)* MB 4/10 (IP55)* MB 4 (IP54)* Világosszürke RAL 7035 MBA2N11L Világosszürke RAL 7035 UL 94 V-0 jóváhagyás Fehér UL 94 V-0 jóváhagyás MBA2N11X11 MBA2N10W MBA2N04W11 Üzemi hőmérséklet C C C Méretek (mm) 147 x x x 48 Vezetékek száma (db) x vezeték átmérő (mm) 4 x x x x x x x Max. kábelszám Beépítő nyílás mérete B - FL 13 B - FL 13 B - FL 13 Súly (g) Csomag (db) * a kisebbik rögzítőfurathoz (B méret) Kábelvezető tálcák méretei A B C D E Típus Hossz (A) Szélesség (B) Magasság (C) Magasság 1 (D) Magasság 2 (E) IP66/67-sorozat MC 3/ MC 25/ MC 35/ MB 5/ IP66/67-sorozat MC MC MC IP55 / IP54-sorozat MC MC MB LMC LMC LMC

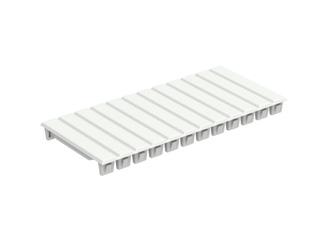

47 6,80 SMC műanyag kábelbevezető tálcák SMC 3-13 SMC SMC Világosszürke RAL 7035 MBA5N13G11 MBA5N29G11 MBA5N39G11 Méretek (mm) 214 x x x 82 Beépítő nyílás mérete C - FL 21 C - FL 21 C - FL 21 Súly (g) Csomag (db) SMC 1 ISMC DIN 108 KWH 1 Világosszürke RAL 7035 MBA5N00G11 MBA5N01G11 MLE0108A10 MLE0001A10 Méretek (mm) 210 x x x x 40 Beépítő nyílás mérete C - FL 21 C - FL Súly (g) Csomag (db) Peremes lapok RITTAL AE szekrényekhez Peremes lapok RITTAL AE kompakt szekrényekhez. A C méretű kivágásokkal gyártott peremes lapok (FL 21) a RITTAL AE sorozat kompakt szekrényeihez készült. Valamennyi peremes lap RAL 7035 porszórt. Kérjük, használja az eredeti lapok tömítőgyűrűit. A szekrények tartalmazzák a tömítőgyűrűket és a csavarokat. A kábelbelépő rendszer rögzítésénél 2,0 Nm meghúzónyomaték használata javasolt. Rendelés kód MMZ0001A30 MMZ0002A30 Típus Rittal AE size 4: 1xFL21 metal flange Rittal AE size 5: 2xFL21 metal flange RITTAL AE 4-es méret: FL21 RITTAL AE 5-ös méret: 2xFL21 I 45

48 I Nyitható kábelbevezetők (IP55) Nyitható kábelbevezető kötőelemekkel szerelt kábelekhez A kábelekhez gyakran kötőelemek is tartoznak,ezeket nem lehet leválasztani és újra felhelyezni. A sérülékeny adatkábeleket, HDMI kábeleket, stb. nagyon nehéz vagy lehetetlen a helyszínen újra összekötni a csatlakozóvégekkel. Erre nyújt megoldást a nyitható kábelbevezető, amelybe csatlakozóval együtt lehet rögzíteni a kábeleket, amiket, ráadásul, olyan gyakran lehet cserélni, amilyen gyakran csak kell. Válassza a nyitható kábelbevezetőket a gyors, biztonságos és sokoldalú szereléshez. Az MC és SCG nyitható kábelbevezetők kis vagy közepes áramerősségű kábelek vagy különböző típusú csövek vezetéséhez használhatóak. Az MC és SCG nyitható kábelbevezetők új típusú fém és műanyag megerősítésű kábelbevezetők, amelyek különböző típusú polimerekből készülnek (TPE és PPGF). Tömítőgyűrűk és tömszelencék használata nélkül is megfelelnek a szükséges IPbesorolás követelményeinek. Ennek köszönhetően nagyon egyszerű a használatuk, és a kompakt egység számos előnyt nyújt. Az MC és SCG nyitható kábelbevezetők üzemi hőmérséklete -40 C és +90 C közötti tartományban van, és bel- és kültéren is alkalmazhatóak. ÚJ! Kapható 2017 harmadik negyedévtől SCG 1x3-35 (IP55) MC 1x8-67 (IP55) MC 1/9 (IP55) Fekete UL 94 V-0 MBA4N01B11 MBA4N19B11 MBA4N12B11 Fekete - MBA4N18B11 - Üzemi hőmérséklet Méretek (A / B / C) (mm) 77 / 60 / / 93 / / 93 / 75 Vezetékek száma (db) x vezeték átmérő (mm) 1 x x x x x up to 14* Max. kábelszám Beépítő nyílás mérete SCG 1 MC 1 MC 1 Súly (g) Csomag (db) *Csak kötőelem nélküli kábelekhez Nyitható kábelbevezetők méretei SCG 1 MC 1 C B A 46

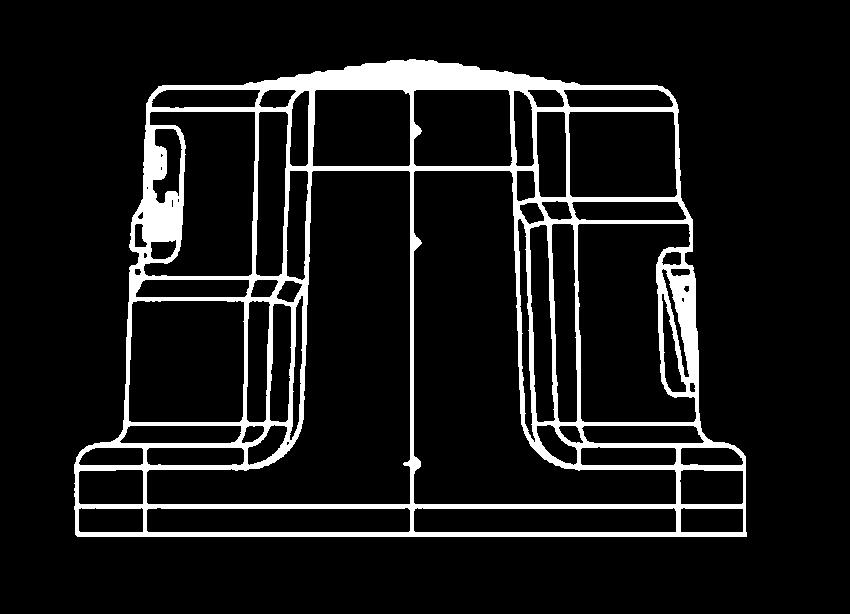

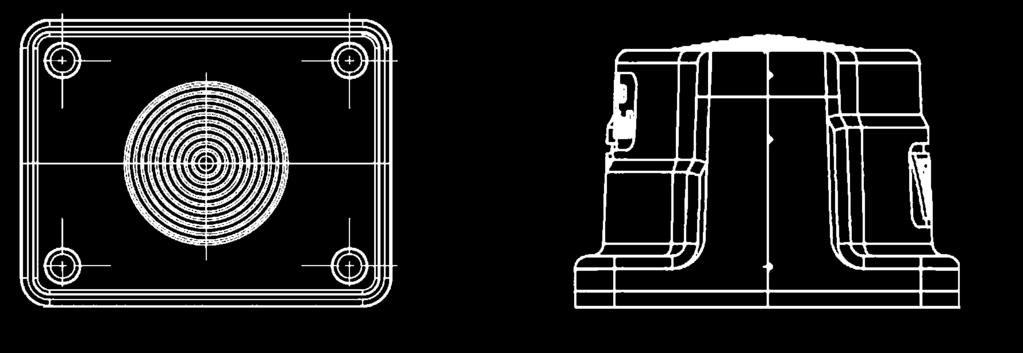

49 Nyitható kábelbevezetők (IP55) ÚJ! Kapható 2017 harmadik negyedévtől SCG 2x3-35 (IP55) MC 2x8-67 (IP55) MC 2/10 (IP55) MC 2/18 (IP55) Fekete UL 94 V-0 MBA4N02B11 MBA4N28B11 MBA4N21B11 MBA4N22B11 Üzemi hőmérséklet Méretek (A / B / C) (mm) 136 / 60 / / 93 / / 93 / / 93 / 75 Vezetékek száma (db) x vezeték átmérő (mm) 2 x x x x x x up to 14* 4 x x x up to 14* Max. kábelszám Beépítő nyílás mérete SCG 2 MC 2 MC 2 MC 2 Súly (g) Csomag (db) *Csak kötőelem nélküli kábelekhez Nyitható kábelbevezetők méretei A MC 2 B C SCG possible shape cutout min Size C I 47

50 I MH Kábelbevezető tálcák (IP55) Az MH kábelbevezető tálcák kis és közepes áramerősségű kábelekkel valamint különböző típusú csövekkel is használhatóak. A méretei megfelelnek a szabványos 24-pólusú ipari csatlakozó kivágásának Az MH kábelbevezető tálca egy új, műanyaggal megerősített kábel tömítőtálca, amely halogénmentes polimerekből készült. Megfelel az idevonatkozó IPvédelmi osztályoknak, és nem igényel további tömítőgyűrűt vagy tömszelencét. A mindent tartalmazó szerelőcsomag számtalan előnnyel jár, és egyszerű a használata. Üzemi hőmérséklet-tartománya -40 C és +90 C között található, kül- és beltéri használatra egyaránt alkalmas. Az MH kábelbevezető tálcák korlátozott mértékben nyújtanak védelmet a por és a több irányból fröccsenő víz behatolása ellen. MH 10 (IP55) MH 25 (IP55) MH 27 (IP55) Fekete MBA8N10B11 MBA8N25B11 MBA8N27B11 Méretek (mm) 154 x x x 56 Vezetékek száma (db) x vezeték átmérő (mm) 30 mm-ig 18 mm-ig 8 mm-ig 2 db 2 db 6 db mm 6-12 mm 6-9 mm 3-7 mm 3-6 mm 1 db 4 db 8 db 9 db 3 db mm 3-6 mm 1 db 26 db Max. kábelszám Összesen 10 kábel Összesen 25 kábel Összesen 27 kábel Súly (g) 72, Csomag (db) Rögzítési tudnivalók MH Kábelbevezető tálcák 48

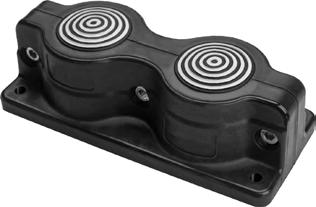

51 Szimpla kábelbevezetők A szimpla kábelbevezetők különböző használatnak és IP besorolásnak megfelelő kivitelben kaphatóak. Ezek a kábelbevezetők kis és közepes áramerősségű kábelekkel valamint különböző típusú csövekkel is használhatóak. A hagyományos PG méretekhez és az új mm-es méretezéshez is elérhetők. A szimpla kábelbevezetők különböző típusú polimerekből készülnek. Elektromos felhasználáshoz valamennyi polimer megfelel az RoHS előírásoknak, és kitűnő az ellenállásuk az időjárás hatásaival, az UV sugárzással és az ózonnal szemben. EMC-kompatibilis és olajálló kivitelek is kaphatóak. Más alkalmazási területekhez az alkalmazásnak és a követelményeknek megfelelően további kiváló minőségű polimerek elérhetők. A vásárló igényeitől függően a szimpla kábelbevezetők különböző típusú műanyag tasakokban és dobozokban kaphatóak. A T-VET, VET, T-GET, GET kábelbevezetők szabványos TPE anyagból készülnek. Igény szerint más színben és más anyagból (pl. EMC anyag) is kaphatóak. Szerelés Készítsen megfelelő méretű nyílást a teli vagy kiüthető lemezen. Ne maradjanak durva, éles szélek. Helyezze a kábelbevezetőt a nyílásra, és húzza erőteljesen a helyére. Készítsen egy kis nyílást a membránon csavarhúzóval, vagy vágja le a kúp tetejét csípőfogóval. Nyomja át a kábelt vagy csövet a vezetőnyíláson. (Hátlap) Húzza vissza a kábelt vagy csövet mintegy 20 mm-rel, hogy rögzüljön. (Előlap) Húzza vissza a kábelt vagy csövet mintegy 20 mm-rel, hogy rögzüljön. I 49

52 I T-VET szimpla kábelbevezetők PG (IP67) A T-VET szimpla kábelbevezetők kis vagy közepes áramerősségű kábelek vagy különböző típusú csövek vezetéséhez használhatóak. Bel- és kültéren is alkalmazhatók. PG méretezésű nyílásokkal kompatibilisek. T-VET modell, új, kettős dupla tömítéses kialakításával a kábelbevezető teteje zárt, és így dugóként is alkalmazható. A T-VET szimpla kábelbevezetők között alternatív kialakítású modellek is megtalálhatóak a 3 és 35 mm közötti kábelekhez. A falvastagság 1 és 4 mm közötti. A termék IP67-es védelemmel rendelkezik, ami megóvja a portól valamint a vízsugártól, és a max.l 1 m-ig terjedő vízbemerítésnek is ellenáll. A T-VET kábelbevezetők TPE-ből készülnek. B A C Rendelési kód Méretek (mm) Átmérő kábel (mm) Szín Árnyalat IP Osztály Anyag A B C Súly (g) Lemez vastagság (mm) Csomag (db) MBB0105G Szürke RAL 7042 IP67 TPE , MBB0105X Szürke RAL 7035 IP67 UL 94V-0 TPE , MBB0105B Fekete IP67 UL 94V-0, olajálló TPE , MBB0107G Szürke RAL 7042 IP67 TPE , MBB0107X Szürke RAL 7035 IP67 UL 94V-0 TPE , MBB0107B Fekete IP67 UL 94V-0, olajálló TPE , MBB0110G Szürke RAL 7042 IP67 TPE , MBB0110X Szürke RAL 7035 IP67 UL 94V-0 TPE MBB0110B Fekete IP67 UL 94V-0, olajálló TPE MBB0114G Szürke RAL 7042 IP67 TPE , MBB0114X Szürke RAL 7035 IP67 UL 94V-0 TPE , MBB0114B Fekete IP67 UL 94V-0, olajálló TPE , MBB0120G Szürke RAL 7042 IP67 TPE MBB0120X Szürke RAL 7035 IP67 UL 94V-0 TPE , MBB0120B Fekete IP67 UL 94V-0, olajálló TPE , MBB0126G Szürke RAL 7042 IP67 TPE MBB0126X Szürke RAL 7035 IP67 UL 94V-0 TPE , MBB0126B Fekete IP67 UL 94V-0, olajálló TPE , MBB0135G Szürke RAL 7042 IP67 TPE 48 57, MBB0135X Szürke RAL 7035 IP67 UL 94V-0 TPE 48 57, MBB0135B Fekete IP67 UL 94V-0, olajálló TPE 48 57,

53 GET szimpla kábelbevezetők M (IP67) A GET szimpla kábelbevezetők kis vagy közepes áramerősségű kábelek vagy különböző típusú csövek vezetéséhez használhatóak, belés kültéren is. Metrikus (mm) méretezésű nyílásokkal kompatibilisek. A GET modellek hagyományos dupla tömítéssel rendelkeznek, a kábelbevezető hátoldala zárt. A GET kábelbevezetők között is találhatóak alternatív kialakítású modellek a 3 és 60 mm közötti kábelekhez. A falvastagság 1,3 és 5 mm közötti. A termék IP67-es védelemmel rendelkezik, ami megóvja a portól valamint a vízsugártól, és a max. 1 m-ig terjedő vízbemerítésnek is ellenáll. A GET kábelbevezetők az alábbi táblázatban megtalálható, szabványos anyagokból készülnek. B A C Rendelési kód Átmérő Méretek (mm) kábel (mm) Szín Árnyalat IP Anyag A B C Súly (g) Lemez vastagság (mm) Csomag (db) MBB0405B Black IP67 EPDM 12, , MBB0405G Szürke RAL 7042 IP67 EPDM 12, , MBB0405D Fekete IP67 CR 12, , MBB0405Q Piros IP67 Silicone Q 12, , MBB0407B Fekete IP67 EPDM 16, , MBB0407G Szürke RAL 7042 IP67 EPDM 16, , MBB0407D Fekete IP67 CR 16, , MBB0407Q Piros IP67 Silicone Q 16, , MBB0410B Fekete IP67 EPDM 20, , MBB0410G Szürke RAL 7042 IP67 EPDM 20, , MBB0410D Fekete IP67 CR 20, , MBB0410Q Piros IP67 Silicone Q 20, , MBB0414B Fekete IP67 EPDM 25, , MBB0414G Szürke RAL 7042 IP67 EPDM 25, , MBB0414D Fekete IP67 CR 25, , MBB0414Q Piros IP67 Silicone Q 25, , MBB0420B Fekete IP67 EPDM 32, , MBB0420G Szürke RAL 7042 IP67 EPDM 32, , MBB0420D Fekete IP67 CR 32, , MBB0420Q Piros IP67 Silicone Q 32, , MBB0426B Fekete IP67 EPDM 40, , MBB0426G Szürke RAL 7042 IP67 EPDM 40, , MBB0426D Fekete IP67 CR 40, , MBB0426Q Piros IP67 Silicone Q 40, , MBB0435B Fekete IP67 EPDM 50, , MBB0435G Szürke RAL 7042 IP67 EPDM 50, , MBB0435D Fekete IP67 CR 50, , MBB0435Q Piros IP67 Silicone Q 50, , MBB0445B Fekete IP67 EPDM 60, ,3-5 5 MBB0445G Szürke RAL 7042 IP67 EPDM 60, ,3-5 5 MBB0445D Fekete IP67 CR 60, ,3-5 5 MBB0445Q Piros IP67 Silicone Q 60, ,3-5 5 MBB0460B Fekete IP67 EPDM 80, ,3-5 5 MBB0460G Szürke RAL 7042 IP67 EPDM 80, ,3-5 5 MBB0460D Fekete IP67 CR 80, ,3-5 5 MBB0460Q Piros IP67 Silicone Q 80, ,3-5 5 I 51

54 I T-GD, T-GDM szimpla kábelbevezetők (IP54) A T-GD és T-GDM szimpla kábelbevezetők kis és közepes áramerősségű kábelekkel valamint különböző típusú csövekkel is használhatóak, bel- és kültéren is. A T-GD kábelbevezetők PG méretezésű nyílásokkal kompatibilisek, a T-GDM kábelbevezetők pedig a mm-ben méretezett nyílásokkal kompatibilisek. A T-GD és T-GDM kábelbevezetők között is találhatóak alternatív kialakítású modellek a 9 és 69 mm közötti kábelekhez. A falvastagság 1 és 2 mm közötti, illetve a nagyobb modelleknél 1,5 és 3 mm közötti. Kialakításuk korlátozott mértékben nyújt védelmet a por és a több irányból fröccsenő víz behatolása ellen. C3 B2 1A D 4 5 T-GD Rendelési kód Kábel átmérő (mm) Szín IP Éghetőségi besorolás Anyag Méretek (mm) A B C D Lemez vastagsága (mm) Súly (g) Csomag (db) MBB0509B11 9 Black IP54 UL 94; V-0 TPE-S 9 15, MBB0511B11 11 Fekete IP54 UL 94; V-0 TPE-S 11 18, MBB0513B11 13,5 Fekete IP54 UL 94; V-0 TPE-S 13,5 20, MBB0516B11 16 Fekete IP54 UL 94; V-0 TPE-S 16 22, MBB0521B11 21 Fekete IP54 UL 94; V-0 TPE-S MBB0529B11 29 Fekete IP54 UL 94; V-0 TPE-S MBB0536B11 36 Fekete IP54 UL 94; V-0 TPE-S , MBB0548B11 48 Fekete IP54 UL 94; V-0 TPE-S , MBB0553B11 53 Fekete IP54 UL 94; V-0 TPE-S , MBB0569B11 69 Fekete IP54 UL 94; V-0 TPE-S , T-GDM Rendelési kód Kábel átmérő (mm) Szín IP Éghetőségi besorolás Anyag Méretek (mm) A B C D Lemez vastagsága (mm) Súly (g) Csomag (db) MBB0609B11 9 Fekete IP54 UL 94; V-0 TPE-S 9 12, MBB0611B11 11 Fekete IP54 UL 94; V-0 TPE-S 11 16, MBB0613B11 13,5 Fekete IP54 UL 94; V-0 TPE-S 13,5 20, MBB0616B11 16 Fekete IP54 UL 94; V-0 TPE-S 16 25, MBB0621B11 21 Fekete IP54 UL 94; V-0 TPE-S 21 32, MBB0629B11 29 Fekete IP54 UL 94; V-0 TPE-S 29 40, MBB0636B11 36 Fekete IP54 UL 94; V-0 TPE-S 36 50, , MBB0648B11 48 Fekete IP54 UL 94; V-0 TPE-S 48 60, , MBB0653B11 53 Fekete IP54 UL 94; V-0 TPE-S 53 70, , MBB0669B11 69 Fekete IP54 UL 94; V-0 TPE-S 69 80, ,

55 MGD, M20-80 szimpla kábelbevezetők (IP54) Az M-GD kábelbevezetők kis és közepes áramerősségű kábelekkel valamint különböző típusú csövekkel is használhatóak. A kábelbevezetők bel- és kültéren is alkalmazhatóak. A kábelbevezetők a szabvány M50 nyílással kompatibilisek. MGD ÚJ 56 mm 48 mm Rendelési kód Anyag Szín IP Kábel átmérője (mm) Súly (g) Csomag (db) MBB0712L11 TPE-S Világosszürke (RAL7035) IP54 8 x 9 mm & 4 x 13 mm MBB0707L11 TPE-S Világosszürke (RAL7035) IP54 4 x 10 mm & 3 x 16 mm ,00 84,00 64,00 44,00 6,00 M ,49 10 mm 1 mm 5,00 25,00 10,00 40,00 60,00 80,00 150,00 Rendelési kód Szín IP Osztályozás Súly (g) Csomag (db) MBA6N80G11 Szürke (RAL7042) IP MBA6N80X11 Világosszürke (RAL7035) IP54 UL 94; V MBA6N80B11 Fekete IP54 UL 94; V-0; olajálló I 53

56 I Élvédő profilok Az élvédő profilok az átmenő éleket óvják (kábeltálca, szekrénykeret, stb.). Az élvédő teste PVC-ből készül, két színben kapható: szürkében (RAL 7035) és feketében. A váza egy fém profil, amely lehetővé teszi az élvédő szerszám nélküli szerelését. Az élvédő profil két szabvány méretben kapható 1 és 2 mm illetve 1 és 4 mm közötti falvastagságú lemezekhez. A termék -25 C és +65 C között használható. A B C D Rendelési kód Szín Csíptethető lemezvastagság (mm) Min. hajlítási sugár Csomagolás (m) / Súly (kg) MCA003AG12 szürke 1-2 A=15 B=15 C=10 D= / 7 MCA003BG12 szürke 1-2 A=15 B=15 C=10 D=10 10 / 0.7 MCA002AB12 fekete 1-2 A=15 B=15 C=10 D= / 7 MCA002BB12 Fekete 1-2 A=15 B=15 C=10 D=10 10 / 0.7 MCA015AG12 szürke 1-4 A=30 B=20 C=20 D= / 16 MCA015BG12 szürke 1-4 A=30 B=20 C=20 D=20 10 / 1.6 MCA001AB12 fekete 1-4 A=30 B=20 C=20 D= / 16 MCA001BB12 Fekete 1-4 A=30 B=20 C=20 D=20 10 / 1.6 MCA007AB12 Fekete A=10 B=10 C=10 D= / 7 MCA008AB12 fekete A=10 B=10 C=10 D= / 8 MCA010AB12 fekete A=40 B=40 C=20 D= / 20 MCA011AB12 fekete A=20 B=20 C=15 D= / 11 MCA012AB12 fekete A=20 B=20 C=15 D= / 11 MCA013AB12 Fekete A=20 B=20 C=15 D= / 13 MCA004AB12 fekete A=50 B=40 C=30 D= / 16 MCA005AB12 fekete A=50 B=40 C=30 D= / 16 MCA006AB12 fekete A=50 B=40 C=30 D= / 16 MCA009AB12 Fekete A=40 B=30 C=20 D= / 17 MCA014AB12 Fekete / 20 54

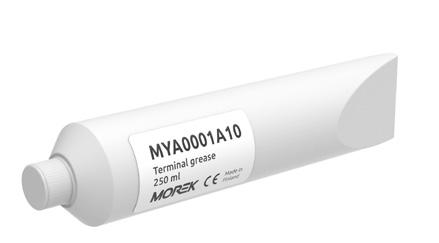

57 SR-1 kontakt-paszta SR-1 kontakt-paszta vezetést javító és korrózió gátló villamos csatlakozásokhoz; Kül- és beltéren is használható. Összetétel Antioxidánsokat és korróziógátló anyagokat tartalmazó, lítiummal dúsított zsír. Figyelem: tartós, vagy ismételt használata bőrirritációt, gyulladást okozhat! Előnyei Védelem a réz és acél korróziója ellen; Az alumínium felületi oxidációjának megelőzése; az átviteli ellenállás csökkentése. Vonatkozó szabványok DIN K2K-30; ISO 6743 ISO-L-XCCHA2. SR-1 kontakt-paszta 250ml SR-1 kontakt-paszta 250ml Műszaki jellemzők SR-1 MYA0001A10 Vivő olaj viszkozitása / cst 40 C-nál 112 Vivő olaj viszkozitása / cst 100 C-nál 10 Cseppenési pont / C >180 Hőmérséklet tartomány / C -30 to 110 Adalékanyag Lithium SKF Emcor WWO desztillált víz / ISO 11007mod 0-0 Réz korrózió 24h / 100 C / ASTM D4048 1b Vízállóság / DIN 51807/ Zsírkiválasztódás 168h / 40 C / IP121 6% Dokumentumtartók A dokumentumtartók az A4 és A6 méretű nyomtatványok (műszaki dokumentáció, vizsgálati jelentések, stb.) tárolására használhatóak. A tartót a kétoldalú ragasztószalaggal lehet a szekrény falára erősíteni. A ragasztószalag már megtalálható a tartón, de önmetsző csavarral is rögzíthető (nem tartalmazza a termék), amelyekhez két előre átütött, 4,2 mm széles ovális nyílás áll rendelkezésre. A tartó ütésálló műanyagból (PS) készül, és szürke színben (RAL 7035) kapható. A4 236 Kétoldalas double-sided ragasztó tape A6 A4-tartó Szürke (RAL 7035) * MLE0004A26 MLE0006A26 A6-tartó Szélesség / Magasság / Hossz (mm) 264 / 236 / / 170 / 24 Kétoldalas double-sided ragasztó tape Súly (g) Csomag (db) Anyag PS PS * (Igény esetén más RAL színben is gyártjuk, min. rendelési mennyiség 300 db) I 55

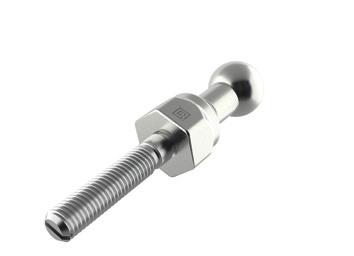

58 I Földelőgömbök A földelőgömbök elektromos berendezések feszültségmentesített részeinek rövidre zárásához és földeléséhez használatosak. A földelőgömbök rézből, elektrolitikus cink galvanizálással készülnek A termékek az IEC / EN (5.7) szabvány szerinti bevizsgálással és tanúsítvánnyal rendelkeznek. ÚJ 20 mm / M12 25 mm / M12 30 mm / M12 30 mm / M16* MGA2012M10 MGA2512M10 MGA3012M10 MGA3016M10 A gömbfej átmérője (D) (mm) Hossz (H) (mm) 58,6 65,6 71,1 91 Méretek TL/AV/D1 (mm) 16 / 24 / / 27 / / 27 / / 27 / 30 Menet (T) M12 (belső) M12 (belső) M12 (belső) M12 (belső) Max. rövidzár áramerősség 23,7 ka/1s 29,6 ka/1s 29,6 ka/1s 25 ka/1s Súly (g) Csomag (db) * Gömbfejű földelő szegecs 30 -os dőléssel Az M12 adapter valamennyi fent említett földelőgömbbel kompatibilis. Az adapter acélból készül, cink bevonattal. M12-M12 adapter MGA0012M10 Hossz (mm) 75 Menet (T) M12 (külső) Súly (g) 53 Csomag (db) 20 Rézszalagok Földelő szalag bilincs Univerzálisan használható réz vezetékekkel és 10 mm átmérőnél nagyobb galvanizált acélcsövekkel hosszanti és kereszthuzalozással. Maximum 16 mm2 keresztmetszetű vezetékekhez. ZO 16 Földelő szalag 0,5 m Földelő szalag 10 m Földelő szalag 50 m Rozsdamentes acél, (Zn) MAE0160Z Réz - MME005CU01 MME010CU01 MME050CU01 Rozsdamentes acél - MME010SS01 MME010SS01 MME050SS01 Méretek (mm) - 0,3 x 15 0,3 x 15 0,3 x 15 Hossz (mm) Súly (g) / 18 (1 db) 403 / / 1800 Csomag (db)

59 DIN sínek A DIN szerelősínek az EN szabvány szerinti tanúsítvánnyal rendelkeznek és annak megfelelően szabványosítottak. Alkatrészek és berendezések (sorkapcsok, megszakítók, kontaktorok, stb.) rögzítéséhez használatosak, és különböző változatokban kaphatóak: 7,5 mm-es vagy 15 mm-es mélységgel, teli vagy különböző átmérőjű és hosszúságú nyílásokkal perforált lemezzel. Szabvány szállítási hossz: mm. Egységes, rövidebb hosszal is rendelhető. A feltüntetett hosszokon kívül mm-ig bármilyen hosszban megrendelhető minimum 100 darabos rendelés esetén. A bemutatott profilokon kívül egyedi profilok is kaphatóak. A DIN sínek 11-es osztályú acélból készülnek, Sendzimir kialakítással az EN szabványnak megfelelően. Egyedileg készített réz, alumínium vagy rozsdamentes acél síneket is tudunk szállítani. TS 35 x 7,5 teli Rendelési kód Hossz (mm) Súly (g) Csomag (m) 1 MMD7520A ,5 35 MMD7510A MMD7508A MMD7506A MMD7503A TS 35 x 7,5 perforált (5,2 x 35 mm) Rendelési kód Hossz (mm) Súly (g) Csomag (m) 7, ,2 MMD7520B MMD7510B MMD7508B MMD7506B MMD7503B TS 35 x 7,5 perforált (6,3 x 18 mm) Rendelési kód Hossz (mm) Súly (g) Csomag (m) 25 6,3 MMD7520C MMD7510C ,5 MMD7508C MMD7506C MMD7503C TS 35 x 15 teli Rendelési kód Hossz (mm) Súly (g) Csomag (m) 1,5 MMD1520A MMD1510A MMD1508A MMD1506A MMD1503A TS 35 x 15 perforált (5.2 x 25 mm) Rendelési kód Hossz (mm) Súly (g) Csomag (m) ,2 MMD1520B MMD1510B MMD1508B MMD1506B MMD1503B I 57

60 I DIN sínkiemelő bak TS 35 x 15 perforált (6.3 x 18 mm) Rendelési kód Hossz (mm) Súly (g) Csomag (m) ,3 MMD1520C MMD1510C MMD1508C MMD1506C MMD1503C DIN sín kiemelő bak A DIN sín kiemelő bakok a DIN síneket rögzítik és meghatározzák a távolságot a berendezés és a szekrény fala között. A döntött DIN bakokkal 30 fokos szögben döntve lehet rögzíteni a szerelősínt. A DIN síneket a vízszintes bakokkal vízszintesen is el lehet helyezni a falon. Valamennyi bakon M6 metrikus csavarra méretezett furat található, hogy egyszerűen és kényelmesen lehessen rögzíteni a DIN sínhez. A DIN sínkiemelő bakok cinkkel bevont acélból készülnek. DIN sín kiemelő bak - vízszintes DIN sín kiemelő bak - döntött rögzítő furatok távolsága: 60 mm Rendelési kód Típus Menet Csomag (db) MMD6420A23 DIN sín kiemelő bak - vízszintes H20 M6 50 MMD6425A23 DIN sín kiemelő bak - vízszintes H25 M6 50 MMD6430A23 DIN sín kiemelő bak - vízszintes H30 M6 50 MMD6440A23 DIN sín kiemelő bak - vízszintes H40 M6 50 MMD6450A23 DIN sín kiemelő bak - vízszintes H50 M6 50 MMD6470A23 DIN sín kiemelő bak - vízszintes H70 M6 50 Rendelési kód Típus Menet Csomag (db) MMD6049B23 DIN sín kiemelő bak - döntött H49 M6 50 MMD6058B23 DIN sín kiemelő bak - döntött H58 M6 50 MMD6068B23 DIN sín kiemelő bak - döntött H68 M6 50 MMD6078B23 DIN sín kiemelő bak - döntött H78 M6 50 MMD6088B23 DIN sín kiemelő bak - döntött H88 M6 50 MMD6098B23 DIN sín kiemelő bak - döntött H98 M6 50 MMD6490A23 DIN sín kiemelő bak - vízszintes H90 M (H) Slot 12 x MA Slot 12 x 7 H (H) Slot 10 x 7 6MA H MA 20 2 Slot 7x12 Slot 7x Slot 7x10 58 ø MA Slot 7x Rögzítőkapcsok A szerelősínekhez készített rögzítőkapcsok azokhoz a szerelvényekhez készültek, amelyeket nem lehet gyárilag a szerelősínre pattintani. Anyag: nikkelezett acél. Rendelési kód Típus Súly (g) Csomag (db) MMD5104A23 FIX-KLIPM MMD5105A23 FIX-KLIPM

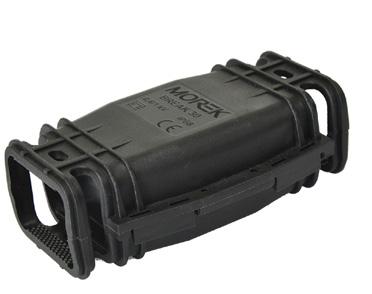

61 Break Géles kábelösszekötők Break Géles kábelösszekötők A leggyorsabb megoldás a földalatti összekötéshez! Nincs lejárati ideje 5 év garancia Újracsatlakoztatható összekötés IP68 Made in Italy I 59

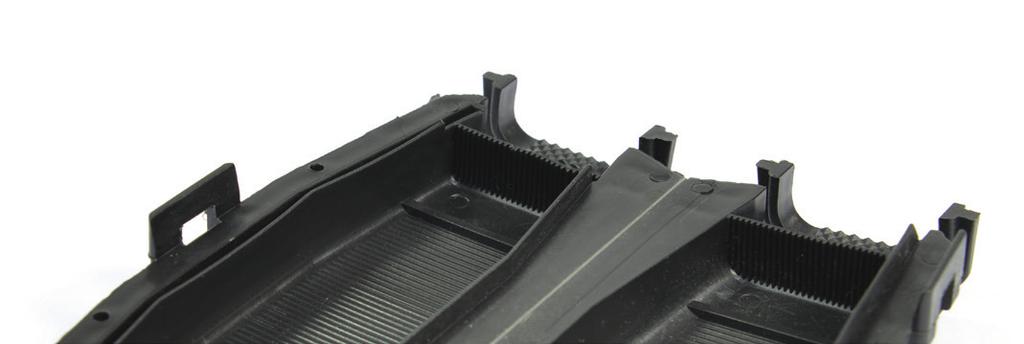

62 I Break Géles kábelösszekötők A géles kábelösszekötő termékek szigetelt összekötést biztosítanak a kis feszültségű fővezetéki és mellékáramköri, egypólusú és többpólusú csatlakozásokhoz 0,6 és 1 kv között. A termékcsaládban több fővezetéki és mellékáramköri csatlakozás található. Az első sorozatban egypólusú és többpólusú összekötők találhatók, melyeknek max. keresztmetszete rendre 1x185 mm2 és 4x25 mm2. A második sorozatban egypólusú és többpólusú mellékáramköri összekötők találhatóak melyeknek max. keresztmetszete rendre 1x120 mm2 és 4x10 mm2. A szigetelő fázis valamennyi összekötőben a mellékelt elválasztó kittel vagy az innovatív moduláris szigetelt kapoccsal valósítható meg akár 5 fázishoz, max. 35 mm2 keresztmetszettel. Műszaki jellemzők IP68-as védelem Üzemi hőmérséklet -20 C és +90 C között Szabványossági megfelelőség EN (0,6/1 kv) EN RoHS 2011/65/EK irányelv 20-37/2-1, 20-37/7 EN Break 25 Break 30 Break 50 Break 50Y Break 100 MBG0025A24 MBG0030A24 MBG0050A24 MBG0050Y24 MBG0100A24 Szerelési útmutató 1. Távolítsa el a kábeleket és csupaszítsa a vezetékeket 2. Krimpelje a vezetékeket 3. Merítse a vezetékeket a gélbe a belépési és kilépési pontoknál nyomva őket, hogy könnyebben meg lehessen törni a törhető falakat. 4. Rögzítse a kábeleket a mellékelt kábelkötegelővel (1. ábra) 5. Pattintva zárja le az összekötő burkolatát, és ellenőrizze a gélfolyást az összekötő végeinél a kábelek mentén. Amennyiben ez nem megfelelő nyissa ki újra a burkolatot és nyomjon bele pár korábban levágott kábelhüvely darabot a gélbe. 6. Rögzítse a zárat a mellékelt kábelkötegelővel. (2. ábra) 60

63 Break Géles kábelösszekötők Alkotóelemek és jellemzők Két csuklós polipropilén héj, szabadalmaztatott vízzáró rendszerrel, hosszanti bordázással (1) ami a gélt tartalmazza. Mindkét végén gyárilag megtört falak találhatóak (2), amelyek lehetővé teszik a gél túlfolyását a megfelelő vízzárás érdekében. A hosszanti vezetékelcsúszást a héj végén található bordák (3) akadályozzák meg, az oldalirányút pedig a mellékelt kábelkötegelők. A szabadalmaztatott elválasztó két barázdált lemezből áll, amelyek egymáshoz illeszkednek és két kitüremkedésből, amelyek rögzítik a két lemezt. Minden modellen két nyílás található az összekötő két végén, amelybe kábelkötegelő fűzhető és rögzíthető. Az összekötő nyitását csak a CEI 64-8 normának megfelelő szerszámmal szabad végezni Előnyök Újracsatlakoztatható összekötés Kimagasló mechanikai szilárdság, tág üzemi hőmérséklettartomány Gyors fektetés Keresztkötéses gél a két héjban (nem igényel további öntést) Sokoldalú alkalmazás, akár víz alatti felhasználás Kitűnő vízzáró tulajdonság Kitűnő átütési szilárdság Nincsenek csúszó vezetékek Kitűnő védelem a vegyszerek és az UV-sugárzás ellen. Nincs lejárati ideje Csomag tartalma* Héj Kábelkötegelők Elválasztó Rendelési kód Típus Csatlakozás típusa Fővezetéki (mm 2 ) Mellékáramköri (mm 2 ) Fővezetéki (mm 2 ) Mellékáramköri (mm 2 ) Fővezetéki (mm 2 ) Mellékáramköri (mm 2 ) Fővezetéki (mm 2 ) Mellékáramköri (mm 2 ) Csomag (db) Méretek (mm) Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. A B C MBG0025A24 Break 25 MBG0030A24 Break 30 MBG0050A24 Break 50 MBG0100A24 Break 100 Fővezetéki 1, Leágazó vezeték 1,5 25 1, Fővezetéki 1, , , ,5 2,5 - - Leágazó vezeték 1,5 50 1, Fővezetéki , , Leágazó vezeték ,5 35 1,5 10 1,5 6 1,5 10 1,5 4 1,5 6 1,5 4 Fővezetéki Leágazó vezeték , , MBG0050Y24 Break 50Y Fővezetéki Leágazó vezeték ,5 50 1,5 25 1,5 16 2,5 16 1,5 10 2,5 16 1, I 61

64 I Moduláris kábelösszekötők A termékcsalád három egypólusú modellből áll (MC 06, MC 16, MC 35), amelyek rendre 6 mm2, 16 mm2 és 35 mm2 maximális keresztmetszetű vezetékek összekötését teszik lehetővé. Az azonos keresztmetszetű modellek különböző, két- vagy akár ötpólusú konfigurációban szerelhetőek össze. A három- és ötpólusú kombinációkban egy piramis szerkezet jön létre, amely optimális helykihasználást nyújt, különösen a műgyantás és géles összekötéseknél. A fentiektől eltérő keresztmetszetű modellek gyártása is megrendelhető. Anyagok Önkioltó, átlátszó polikarbonát - szigetelő burkolat CW 614 N sárgaréz - vezető burkolat cink bevonatú acél - csapok Műszaki jellemzők Üzemi hőmérséklet -20 C és +90 C között Névleges szigetelési feszültség: 500 V Névleges áramerősség: 24 A (MC 06), 41 A (MC 16), 76 A (MC 35) Csapok meghúzónyomatéka: 0,6 Nm ( MC 06), 1,8 Nm (MC 16), 10 Nm (MC 35) UL 94-V-2 szerinti lobbanékonysági osztály IEC szerinti láng- és égésállóság 850 C-os izzóhuzalos vizsgálat (EN ) szerinti megfe- lelőség Előnyök Moduláris kapacitás kettőtől öt pólusig Gyors és egyszerű kötések Kettős szigetelési fokozat összekötésenként Gyors karbantartás Újracsatlakoztatható és újrahasználható csatlakozás (erre főleg az összekötőknél van szükség) Magas védelmi fokozat Rugalmasan alkalmazható Kisebb helyigény a három- és ötpólusú piramisstruktúrával Tanúsítványok és szabályozások IEC/EN EN :2004 EN :2004 RoHS 2011/65/CE MC 06 MC 16 MC 35 MAH0006A24 MAH0016A24 MAH0035A24 Soros összekötés max. vezeték keresztmetszet (mm 2 ) Mellékáramköri összekötés Átvezető vezeték Mellékáramköri vezeték min. keresztmetszet (mm 2 ) 1,5 2,5 6 max. keresztmetszet (mm 2 ) min. keresztmetszet (mm 2 ) 1,5 2,5 6 max. keresztmetszet (mm 2 ) 1, A 13,2 13,6 19,2 Méret (mm) B 3,6 5,8 9,3 C 13,8 14,2 19,8 D Súly (g) Csomag (db) Az egyes kábelösszekötőkben maximálisan ajánlott összekötő modulok száma. A B MC 06 MC 16 MC 35 Break Break Break Break 50Y Break D C 62
