1 a) Napkollektorok (melegvíz termelésre) telepítése o Napkollektor rendszer telepítése (napkollektor, h.m.v. tároló, tágulási tartály, vezérlés és összekötő elemek) A beszerzés tárgyát képező napkollektor rendszer (fűtési, elektromos csőhálózat) Rendelkezzen megfelelősség igazolással (ETA, ÉME v. Solar Keymark tanúsítvánnyal) és vizsgálói minősítéssel. Megfelel az EN és 2 szerinti minőségi szabvány követelményeinek, valamint ugyanezen szabvány minőségi tesztjének. Rendelkezik típuscímkével, mely (a szabvány által előírt műszaki adatokat kell tartalmazza) gyártói, műszaki, valamint bevizsgálási minősítési adatokat tartalmaz. Gyártói garancia minimum 5 év (a főbb egységekre, napkollektor, tartály stb). Napkollektor (napkollektorokra a műszaki specifikáció végén található céladatokat kell megadni) Szolár használati melegvíz tároló (a tárolókra a műszaki specifikáció végén található céladatokat kell megadni) A napkollektor abszorpciós felülete -90 és 90 közötti égtájak felé irányított (Dél: 0 Kelet: -90 Nyugat: 90 ), tereptárgyak, vagy környező épületek által jelentősen nem beárnyékolt. (A napkollektor által a rendszerbe bevitt hőmennyiség kézi vagy szoftveres módon történő számításával igazolva, vagy hőmennyiségmérő műszerrel mérve legyen). A kollektor rendszerrel szemben támasztott műszaki követelmények Az alkalmazni kívánt sík kollektorok elhelyezésükben alternatív kivitelűek legyenek (álló, vagy fekvő helyzetben elhelyezhetőek), kis önsúllyal rendelkezzen és kompatibilis legyen más (párhuzamos zemvitelü) hőtermelő berendezésekkel. Hőmérséklet tűrése:- 50C - 180C +/- a környezeti hőmérséklet Maximális nyomástartománya: 6 bár Optikai hatásfoka: cca.: 80% Magas felületi kihasználtsággal és bővítési lehetőséggel rendelkezzen A napkollektoros rendszer által előállított használati melegvíz tárolására alkalmas berendezésnek duplikált funkciót kell ellátnia, melynek értelmében (lehetőség szerint) kettős belső hőcserélős rendszert kell tartalmaznia. A napkollektoros h.m.v. termelés mellett alkalmasnak kell lennie alternatív h.m.v. előállítási módozatra is (pl.: geotermikus, elektromos, gázkazános stb.) A h.m.v. tároló (lehetőség szerint) széles mérettartománnyal rendelkezzen ( l) A megengedett maximális üzemi nyomás: 6 bár

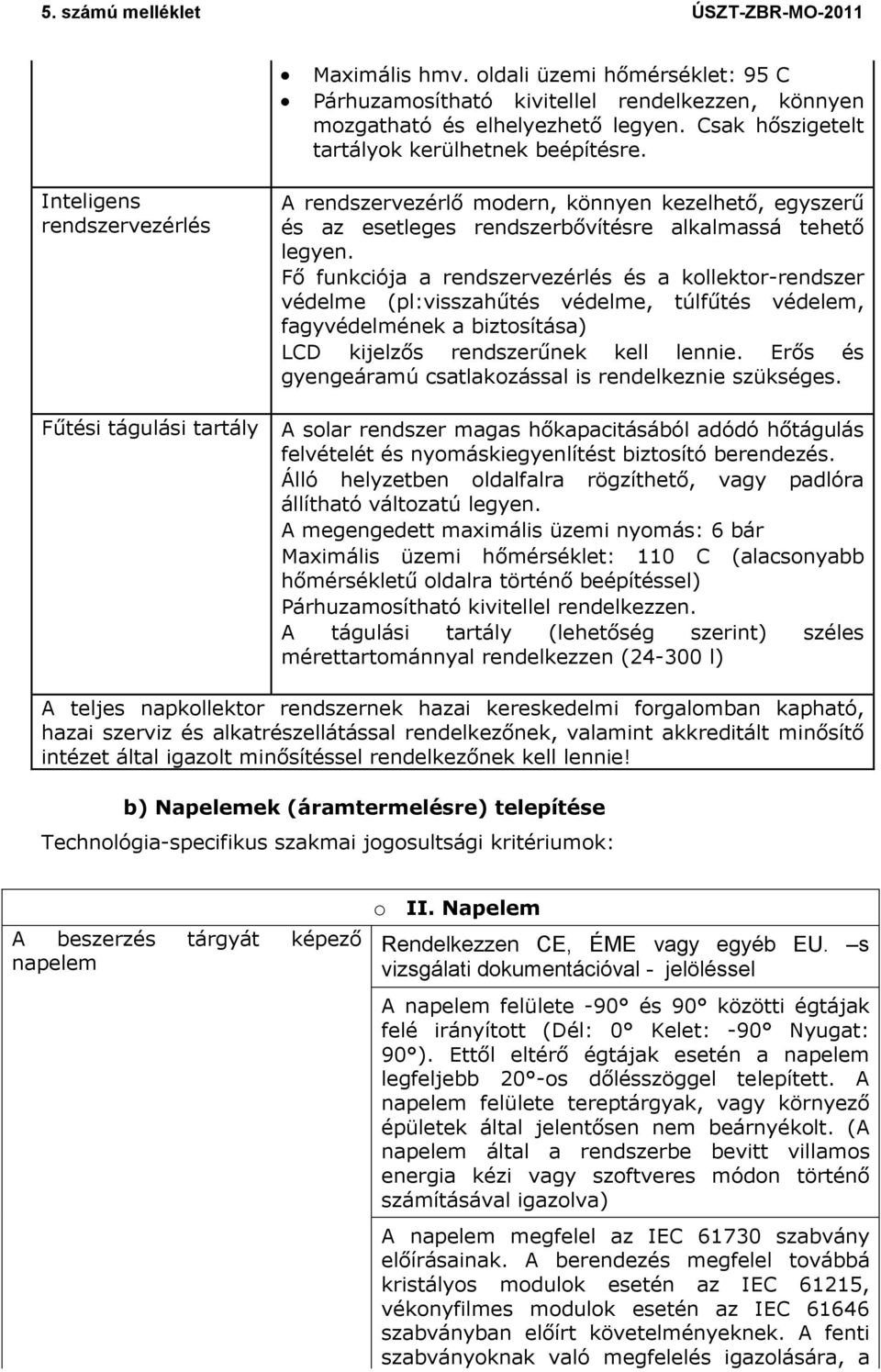

2 Maximális hmv. oldali üzemi hőmérséklet: 95 C Párhuzamosítható kivitellel rendelkezzen, könnyen mozgatható és elhelyezhető legyen. Csak hőszigetelt tartályok kerülhetnek beépítésre. Inteligens rendszervezérlés A rendszervezérlő modern, könnyen kezelhető, egyszerű és az esetleges rendszerbővítésre alkalmassá tehető legyen. Fő funkciója a rendszervezérlés és a kollektor-rendszer védelme (pl:visszahűtés védelme, túlfűtés védelem, fagyvédelmének a biztosítása) LCD kijelzős rendszerűnek kell lennie. Erős és gyengeáramú csatlakozással is rendelkeznie szükséges. Fűtési tágulási tartály A solar rendszer magas hőkapacitásából adódó hőtágulás felvételét és nyomáskiegyenlítést biztosító berendezés. Álló helyzetben oldalfalra rögzíthető, vagy padlóra állítható változatú legyen. A megengedett maximális üzemi nyomás: 6 bár Maximális üzemi hőmérséklet: 110 C (alacsonyabb hőmérsékletű oldalra történő beépítéssel) Párhuzamosítható kivitellel rendelkezzen. A tágulási tartály (lehetőség szerint) széles mérettartománnyal rendelkezzen ( l) A teljes napkollektor rendszernek hazai kereskedelmi forgalomban kapható, hazai szerviz és alkatrészellátással rendelkezőnek, valamint akkreditált minősítő intézet által igazolt minősítéssel rendelkezőnek kell lennie! b) Napelemek (áramtermelésre) telepítése A beszerzés tárgyát képező napelem o II. Napelem Rendelkezzen CE, ÉME vagy egyéb EU. s vizsgálati dokumentációval - jelöléssel A napelem felülete -90 és 90 közötti égtájak felé irányított (Dél: 0 Kelet: -90 Nyugat: 90 ). Ettől eltérő égtájak esetén a napelem legfeljebb 20 -os dőlésszöggel telepített. A napelem felülete tereptárgyak, vagy környező épületek által jelentősen nem beárnyékolt. (A napelem által a rendszerbe bevitt villamos energia kézi vagy szoftveres módon történő számításával igazolva) A napelem megfelel az IEC szabvány előírásainak. A berendezés megfelel továbbá kristályos modulok esetén az IEC 61215, vékonyfilmes modulok esetén az IEC szabványban előírt követelményeknek. A fenti szabványoknak való megfelelés igazolására, a

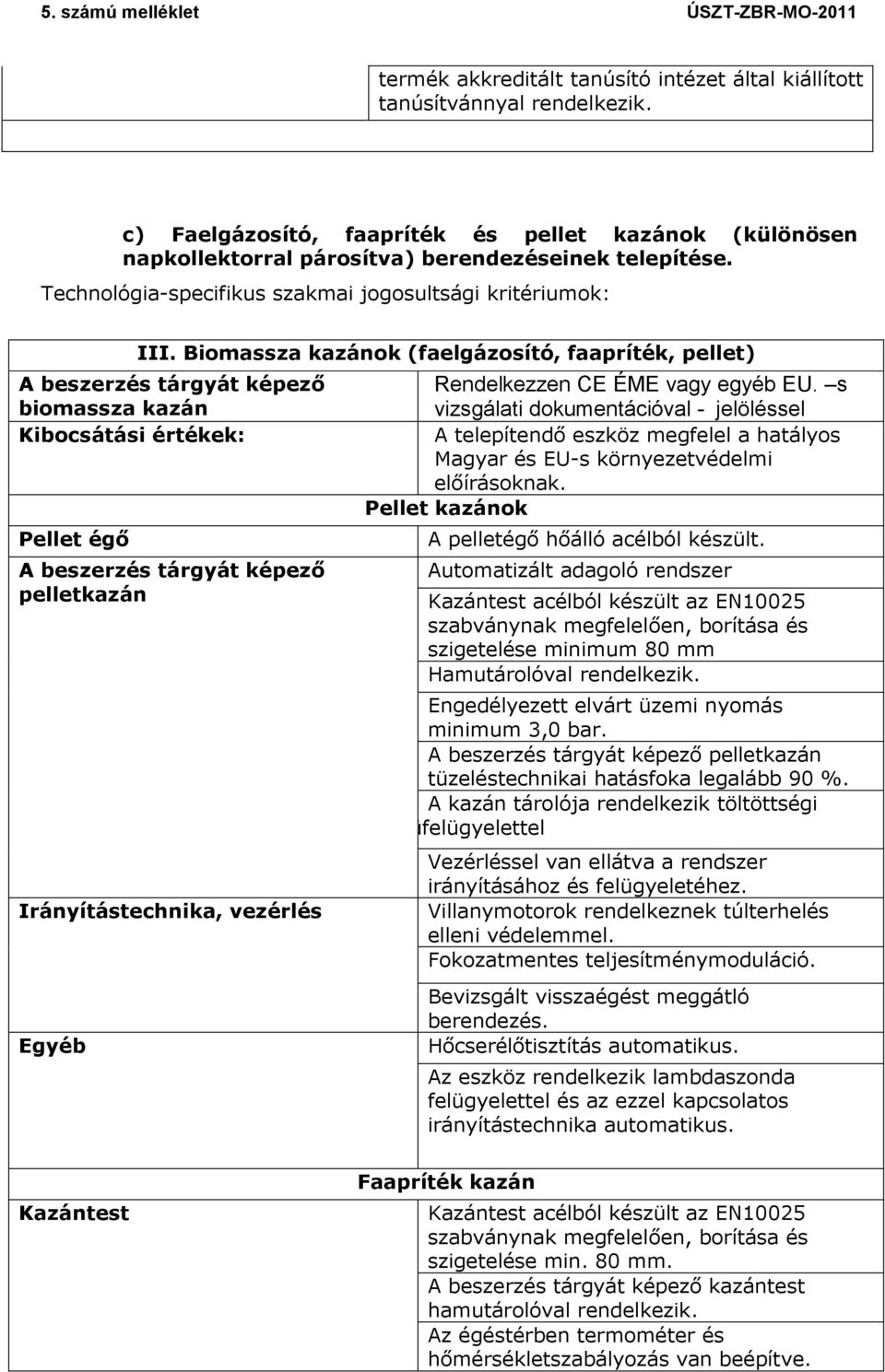

3 termék akkreditált tanúsító intézet által kiállított tanúsítvánnyal rendelkezik. c) Faelgázosító, faapríték és pellet kazánok (különösen napkollektorral párosítva) berendezéseinek telepítése. III. Biomassza kazánok (faelgázosító, faapríték, pellet) A beszerzés tárgyát képező biomassza kazán Kibocsátási értékek: Pellet égő A beszerzés tárgyát képező pelletkazán Irányítástechnika, vezérlés Egyéb Rendelkezzen CE ÉME vagy egyéb EU. s vizsgálati dokumentációval - jelöléssel A telepítendő eszköz megfelel a hatályos Magyar és EU-s környezetvédelmi előírásoknak. Pellet kazánok A pelletégő hőálló acélból készült. Automatizált adagoló rendszer Kazántest acélból készült az EN10025 szabványnak megfelelően, borítása és szigetelése minimum 80 mm Hamutárolóval rendelkezik. Engedélyezett elvárt üzemi nyomás minimum 3,0 bar. A beszerzés tárgyát képező pelletkazán tüzeléstechnikai hatásfoka legalább 90 %. A kazán tárolója rendelkezik töltöttségi felüfelügyelettel Vezérléssel van ellátva a rendszer irányításához és felügyeletéhez. Villanymotorok rendelkeznek túlterhelés elleni védelemmel. Fokozatmentes teljesítménymoduláció. Bevizsgált visszaégést meggátló berendezés. Hőcserélőtisztítás automatikus. Az eszköz rendelkezik lambdaszonda felügyelettel és az ezzel kapcsolatos irányítástechnika automatikus. Kazántest Faapríték kazán Kazántest acélból készült az EN10025 szabványnak megfelelően, borítása és szigetelése min. 80 mm. A beszerzés tárgyát képező kazántest hamutárolóval rendelkezik. Az égéstérben termométer és hőmérsékletszabályozás van beépítve.

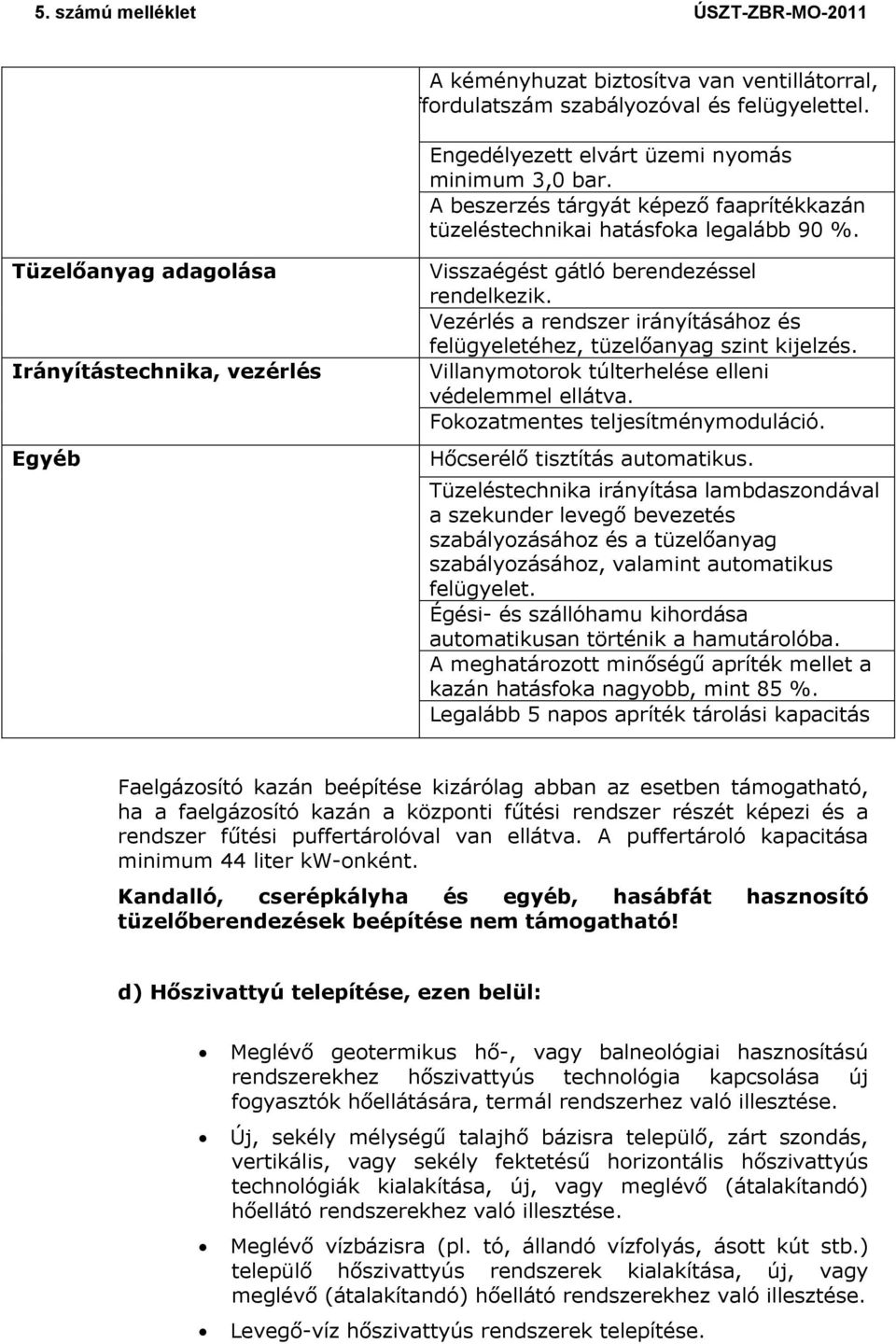

4 A kéményhuzat biztosítva van ventillátorral, forffordulatszám szabályozóval és felügyelettel. (gy Engedélyezett elvárt üzemi nyomás minimum 3,0 bar. A beszerzés tárgyát képező faaprítékkazán tüzeléstechnikai hatásfoka legalább 90 %. Tüzelőanyag adagolása Irányítástechnika, vezérlés Egyéb Visszaégést gátló berendezéssel rendelkezik. Vezérlés a rendszer irányításához és felügyeletéhez, tüzelőanyag szint kijelzés. Villanymotorok túlterhelése elleni védelemmel ellátva. Fokozatmentes teljesítménymoduláció. Hőcserélő tisztítás automatikus. Tüzeléstechnika irányítása lambdaszondával a szekunder levegő bevezetés szabályozásához és a tüzelőanyag szabályozásához, valamint automatikus felügyelet. Égési- és szállóhamu kihordása automatikusan történik a hamutárolóba. A meghatározott minőségű apríték mellet a kazán hatásfoka nagyobb, mint 85 %. Legalább 5 napos apríték tárolási kapacitás Faelgázosító kazán beépítése kizárólag abban az esetben támogatható, ha a faelgázosító kazán a központi fűtési rendszer részét képezi és a rendszer fűtési puffertárolóval van ellátva. A puffertároló kapacitása minimum 44 liter kw-onként. Kandalló, cserépkályha és egyéb, hasábfát hasznosító tüzelőberendezések beépítése nem támogatható! d) Hőszivattyú telepítése, ezen belül: Meglévő geotermikus hő-, vagy balneológiai hasznosítású rendszerekhez hőszivattyús technológia kapcsolása új fogyasztók hőellátására, termál rendszerhez való illesztése. Új, sekély mélységű talajhő bázisra települő, zárt szondás, vertikális, vagy sekély fektetésű horizontális hőszivattyús technológiák kialakítása, új, vagy meglévő (átalakítandó) hőellátó rendszerekhez való illesztése. Meglévő vízbázisra (pl. tó, állandó vízfolyás, ásott kút stb.) települő hőszivattyús rendszerek kialakítása, új, vagy meglévő (átalakítandó) hőellátó rendszerekhez való illesztése. Levegő-víz hőszivattyús rendszerek telepítése.

5 A levegő-levegő hőszivattyúk telepítése jelen pályázati kiírás esetében a támogatható tevékenységek körébe tartozik. Hőszivattyús rendszerek telepítése esetén a pályázat benyújtásakor a következő engedélyek másolatát kell a pályázat mellékleteként a KSZ részére benyújtani: Talajszondás hőszivattyús rendszerek esetében a pályázat beadásának feltétele, hogy a pályázó a létesíteni kívánt talajszondákra vonatkozólag, a területileg illetékes bányakapitányság által kiadott, hatályos létesítési engedéllyel rendelkezzen. Amennyiben a pályázat beadásakor nem rendelkezik hatályos létesítési engedéllyel, abban az esetben a bejelentés átvételéről szóló igazolás másolatát a pályázat mellékleteként kell benyújtani. A támogatói döntés Ásott, vagy fúrt kútból származó vízbázisra épülő hőszivattyús rendszerek esetében a pályázat beadásának feltétele, hogy a pályázó a létesíteni kívánt kutakra vonatkozólag, hatályos vízkútfúrási létesítési engedéllyel rendelkezzen. IV. Hőszivattyús rendszer telepítése A beszerzés tárgyát képező Rendelkezik CE ÉME vagy egyéb EU. s vizsgálati hőszivattyú dokumentációval - jelöléssel A hőszivattyú berendezés független tanúsító intézet által kiállított tanúsítvánnyal rendelkezik. - Talajszondás és talajkollektoros (fagyálló-víz) hőszivattyús rendszereknél a hőszivattyú berendezés névleges COP értéke legalább 4,0 legyen, W0/W35 üzemi körülmények esetén. - Vízbázisra épülő (víz-víz) hőszivattyús rendszereknél a hőszivattyú berendezés névleges COP értéke legalább 4,5 legyen, W10/W35 üzemi körülmények esetén. - Levegő hőforrással üzemelő (kizárólag levegő-víz) hőszivattyús rendszereknél a hőszivattyú berendezés névleges COP értéke legalább 3,5 legyen, A2/W35 üzemi körülmények esetén. Megfelel az MSZ-EN szabványsorozatnak

6 A hőleadás oldalra vonatkozó követelmények, ajánlások A hőforrás oldalra vonatkozó követelmények a hőszivattyú által fűtési energiával ellátott fűtési rendszer alacsony hőmérséklet szinten üzemelő hőleadókkal rendelkezik Talajszondás, talajkollektoros, valamint vízbázisra épülő rendszerek esetén az előremenő fűtővíz hőmérséklete 45 C -nál nem magasabb Levegő-víz hőszivattyús rendszerek esetén az előremenő fűtővíz hőmérséklete 35 C-nál nem magasabb. A hőszivattyús fűtési rendszer külső hőmérséklet függő előremenő hőmérséklet szabályozással rendelkezik. Ezt kizárólag abban az esetben lehet elhagyni, ha a fűtési rendszer előremenő fűtővíz hőmérséklete 35 C-nál nem magasabb. Kötelező jelleggel, villamos fogyasztásmérő kerül beszerelésre, mely az egyéb villamos energiafogyasztástól elkülönítve méri a hőszivattyú által felhasznált villamos energia mennyiségét. Ezen kívül ajánlott (nem kötelező) hőmennyiségmérő beszerelésre, amely közvetlenül a hőszivattyú kondenzátor egységéből kilépő, valamint az abba visszatérő közegek hőmérsékletének, valamint azok térfogatáramának mérése alapján számítja a hőszivattyú által termelt összes (fűtés + HMV együtt) hőmennyiséget. 1. Az előzetes tervekhez, méretezéshez a VDI ben szereplő leírást ajánlott alapul venni. 2. A talajszondák anyaga PE-100 vagype100-rc vagy PE-Xa KW névleges teljesítmény igény feletti talajszondás rendszerek esetén a VDI 4640-es szabványsorozat értelmében "Geothermal Response Test" eljárás alapján dokumentáltan legalább egy talajkör hővezető képességét, valamint a furat tömedékelésére utaló fúrólyuk ellenállást meg kell vizsgálni. A gépészeti tervek alapján megállapított fűtési/hűtési teljesítmény értékeket, valamint a mérési eredményeként kapott lambda értéket egy 25 éves lefutási modellben kell összevetni. A kivitelezőnek nyilatkoznia kell (kivitelezői nyilatkozatban), hogy ez alapján a talajkör elegendő geotermális energiát biztosít hosszú távon, és alkalmas a regenerálódásra KW névleges teljesítmény igény alatti rendszerek esetén az első szondalyuk fúrása során 5m-enkénti talajminta vétele szükséges. Az így meghatározott rétegsor segítségével kerül meghatározásra a talajszondából kinyerhető teljesítmény fajlagos értéke 5. Talajkollektoros rendszerek esetén a csővezeték fektetési mélysége a talajfelszíntől számítva minimum 2 méter. 6. A primer körbe beépített keringtető szivattyú A energetikai kategóriába tartozik.

7 e) Szélenergiát hasznosító rendszer (áramtermelés) telepítése. Maximum 50 kva teljesítményű kiserőművek telepítésére lehet pályázatot benyújtani.
