1 RECA Kft. RECA CONNECTS. PERFORMS. INSPIRES. RECA csigafúrók Sokoldalú, hatékony, hajszálpontos Termékeinket eshop-unkban online is megrendelheti!

2 RECA csigafúrók Tartalomjegyzék Csigafúrók, áttekintés A RECA színskála segít rendet tartani műhelyében 3 HSS-CO5 Extreme csigafúrók HARDOX és nagyon kemény anyagokhoz EVO csigafúrók Evolúciós ugrás ÚJ 4 5 HSS AL/CU csigafúrók Lágy, valamint hosszúforgácsú anyagokhoz HSS precíziós csigafúrók A csigafúrók mindenese 6 7 Teljes keményfém csigafúrók DIN 1897 Még stabilabb, kopásállóbb HSS Morse-kúpos csigafúrók Exakt és vibrációmentes munka nagy átmérőknél is 8 9 HSS központfúrók A pontra koncentrálva HSS tetőszerkezet- és hosszított csigafúrók A mélyrefúró Vágási sebesség-táblázat/reca plus fúrókazetták Jó érzés, ha van tartalékban szerszám! HSS csigafúrók Kicsi, de erős Műszaki információk HSS kétoldalas csigafúrók Magas fokú stabilitás és törésbiztonság mindkét oldalon HSS és HSS-CO5 magfúrók hogy időt nyerjünk Ultra INOX csigafúrók Betartja az ígéretét! Keményfém magfúrók Keményfém vágóéllel HSS-CO5 csigafúrók Kimagasló teljesítmény V2A anyagokhoz, hengeres szárral Áttekintő táblázat állványos fúrógépek Vágási időtartamok összehasonlító táblázata HSS-CO8 csigafúrók Kimagasló teljesítmény V2A anyagokhoz RS5e, RS10, RS20, RS25e, RS40e Állványos fúrógépek, áttekintés HSS-CO5 csigafúrók Morse-kúppal Közelebb a fúráshoz Tartozékok állványos fúrógépekhez Ultra HSS-O csigafúrók Olyan gyors, mint semelyik másik Fordulatszám irányértékek magfúrókhoz HSS és HSS-CO5 56 HSS/TIN csigafúrók Titán-nitrid bevonattal Fordulatszám irányértékek keményfém vágóélű magfúrókhoz 57 Kék HSS fúrók acélhoz Zöld HSS-CO5 fúrók nemesacélhoz Lila HSS-O fúrók általános használatra Piros TIN fúrók Sárga Könnyűfémekhez Fekete Teljes keményfém fúrók, központfúrók 2

3 A RECA minőségi csigafúrók áttekintése Tájékoztató táblázat csigafúróink helyes használatához JJ használata ajánlott J alkalmas korlátozottan alkalmas nem megfelelő kék HSS fúrók zöld HSS-CO fúrók lila HSS-O fúrók piros TIN fúrók sárga Könnyűfémekhez fekete keményfém-bevonatosés teljes keményfém fúrók, központfúrók DIN szám / típus DIN 338 N Hegyesre DIN 345 N Hosszított Extra hosszú Extra rövid Kétoldalú fúró DIN 338 N DIN 338 N DIN 338 N DIN 345 DIN 338 N DIN 338 N DIN 338 W Teljes Központfúró hegyesre kösz. köszörült Morse-kúpos ultra INOX INOX ultra TIN keményfém Oldal Vágóél anyaga HSS TiALN HSS HSS HSS HSS HSS HSS HSS-CO5 HSS-CO5 HSS-CO8 HSS-CO5 HSS-O HSS-CO5 HSS Keményfém HSS Cikkszám: Géptípus, amelyekhez Kézi fúrógép Kézi fúrógép Kézi fúrógép Akkus fúrógép Akkus fúrógép Akkus fúrógép Akkus fúrógép Kézi fúrógép Állványos fúrógép Állványos fúrógép Akkus fúrógép Kézi fúrógép Állványos fúrógép Állványos fúrógép Állványos fúrógép a fúrót ajánljuk: Állványos fúrógép Állványos fúrógép Állványos fúrógép Kézi fúrógép Kézi fúrógép Kézi fúrógép Kézi fúrógép Állványos fúrógép Kézi fúrógép Állványos fúrógép Acéllemezek: St JJ K K K JJ JJ J J J J JJ K K Általános acélok: St JJ JJ JJ JJ JJ JJ JJ J JJ JJ JJ JJ JJ K JJ Profil-betonacél-kazánlemezek Speciális acélok automata-, JJ JJ K K K K K K JJ JJ JJ K JJ JJ nemesített és betétedzett acélok Nemesacélok: V2A, V4A K JJ JJ JJ JJ J J JJ saválló acélok Hőálló acélok: JJ J J J JJ X15CrNiSi20-12/X8CrNiTi18-10 Öntvényacélok: JJ JJ K J J K K J JJ JJ J szürke- és gömbgrafitos öntvény Műanyagok: K K K K K K J JJ K K JJ K JJ JJ JJ bakelit, Pertinax, Resopal Nemvas fémek: K K K K K K K JJ JJ K K JJ K JJ JJ JJ aluminium, vörösréz, sárgaréz Polimer anyagok: K K K K Corean, Martan, Varicor Műszaki adatok Furatmélység (fúró- ): ca. 5 ca. 5 ca. 5 ca. 8 über 10 ca. 3 ca. 2 ca. 5 ca. 5 ca. 4 ca. 5 ca. 5 ca. 5 ca. 5 ca. 3 Csúcsszög (fok): Csúcsköszörülés (alak): kúppalást-köszörülés; kúppalást-köszörülés; kúppalást-köszörülés; kúppalást-köszörülés; kúppalást-köszörülés; kúppalást-köszörülés; kúppalást-köszörülés; keresztköszörülés, kúppalást-köszörülés; kereszt- kúppalást-köszörülés; keresztköszörülés, kúppalást-köszörülés; kereszt- kereszt- spec. hegykialakítás spec. hegykialakítás spec. hegykialakítás spec. hegykialakítás spec. hegykialakítás spec. hegykialakítás spec. hegykialakítás keresztél nélkül spec. hegykialakítás köszörülés spec. hegykialakítás keresztél nélkül spec. hegykialakítás köszörülés köszörülés Felület: bevonatos fejjel megeresztett megeresztett megeresztett megeresztett megeresztett megeresztett hőkezelt nyers nyers megeresztett Steam Oxid TIN nyers nyers Megmunkálandó anyag < 900 < 900 < 900 < 900 < 900 < 900 < 900 < 850 < 850 > 850 < 850 < 850 < 1200 < 400 > 1300 > 1000 szilárdsága (N/mm 2 ): Átmérő (mm): 2,0 13,0 0,25 20,0 10,0 50,0 1,0 13,0 4,0 10,0 2,0 6,0 2,0 6,5 1,0 13,0 1,0 13,0 1,0 13,0 13,0 20,0 2,0 20,0 1,0 13,0 1,0 10,0 2,0 10,0 1,0 6,3

4 A megfelelő méret egy szempillantás alatt RECA EVO plus csigafúró-készlet, 28 darabos Méret: 1,0 10,0 mm Tartalom: 1,0 5,0 2-2 db 5,5 10,0 1-1 db 0,5 mm-es méretemelkedéssel Cikkszám RECA EVO plus csigafúró-készlet, 34 darabos Méret: 1,0 13,0 mm Tartalom: 1,0 5,0 2-2 db 5,5 13,0 1-1 db 0,5 mm-es méretemelkedéssel Cikkszám Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys , , , , , , , , , , , , , , , Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys , , , , , , , , , , , , , ,

5 RECA EVO csigafúró A csigafúrók evolúciója ÚJ PRECÍZ GYORS Tricon-szár Keresztköszörült Mag furatokhoz kiváló Akkus gépekhez RECA EVO HSS-TiAlN precíziós csigafúró DIN 338, N típus, köszörült, jobbravágó, 118 -os csúcsszög Felhasználása: Acél 900 N/mm 2 szakítószilárdságig, acélöntvény (ötvözött és ötvözetlen), szürkeöntvény, temperöntvény, gömbgrafitos öntvény, porfestett vas, újezüst és grafit anyagokhoz kiválóan alkalmas. Tulajdonságai: 4,0 mm-es átmérő felett Tricon-szárral TiAlN-bevonatú fejjel Elsősorban kézi fúrógépekhez ajánljuk Átmérő-tartomány: 1,0 13,0 mm Felhasználási teület: gépalkatrész-gyártás, szerszámgyártás, karosszéria-gyártás, sorozatgyártás, valamint nagyés kisipari javítási munkák esetén, illetve magfuratok és szegecsfuratok készítéséhez a legjobb fúróeredmény elérése érdekében használata kézi- vagy állványos fúrógépekkel javasolt 118 -os EVO-csúcsszög, keresztköszörült: pontos furatelhelyezés akár 3-szoros munkavégzési sebesség nagy méretpontosság TiAIN-csúcsbevonat: nagyobb rugalmasság maximális élettartam nagyobb felületi keménység Színkódolás: kék gyűrű acélhoz illeszkedik a gépi menetfúrókhoz és süllyesztőkhöz Tricon-szár: optimális erőátvitel optimális rugalmasság csekélyebb erőkifejtéssel nyitható-zárható a tokmány 4 mm-es átmérő felett 5

6 Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,25 19,0 3, ,30 19,0 3, ,35 19,0 4, ,40 20,0 5, ,50 22,0 6, ,60 24,0 7, ,70 28,0 9, ,80 30,0 10, ,90 32,0 11, ,00 34,0 12, ,10 36,0 14, ,20 38,0 16, ,30 38,0 16, ,40 40,0 18, ,50 40,0 18, ,60 43,0 20, ,70 43,0 20, ,80 46,0 22, ,90 46,0 22, ,00 49,0 24, ,10 49,0 24, ,20 53,0 27, ,30 53,0 27, ,40 57,0 30, ,50 57,0 30, ,60 57,0 30, ,70 61,0 33, ,80 61,0 33, ,90 61,0 33, ,00 61,0 33, ,10 65,0 36, ,20 65,0 36, ,30 65,0 36, ,40 70,0 39, ,50 70,0 39, ,60 70,0 39, ,70 70,0 39, ,80 75,0 43, ,90 75,0 43, ,00 75,0 43, ,10 75,0 43, ,20 75,0 43, ,30 80,0 47, ,40 80,0 47, ,50 80,0 47, ,60 80,0 47, ,70 80,0 47, ,80 86,0 52, ,90 86,0 52, ,00 86,0 52, ,10 86,0 52, ,20 86,0 52, ,30 86,0 52, ,40 93,0 57, ,50 93,0 57, ,60 93,0 57, ,70 93,0 57, ,80 93,0 57, ,90 93,0 57, ,00 93,0 57, ,10 101,0 63, ,20 101,0 63, ,30 101,0 63, ,40 101,0 63, ,50 101,0 63, ,60 101,0 63, ,70 101,0 63, ,80 109,0 69, ,90 109,0 69,0 10 Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,00 109,0 69, ,10 109,0 69, ,20 109,0 69, ,30 109,0 69, ,40 109,0 69, ,50 109,0 69, ,60 117,0 75, ,70 117,0 75, ,80 117,0 75, ,90 117,0 75, ,00 117,0 75, ,10 117,0 75, ,20 117,0 75, ,30 117,0 75, ,40 117,0 75, ,50 117,0 75, ,60 125,0 81, ,70 125,0 81, ,80 125,0 81, ,90 125,0 81, ,00 125,0 81, ,10 125,0 81, ,20 125,0 81, ,30 125,0 81, ,40 125,0 81, ,50 125,0 81, ,60 133,0 87, ,70 133,0 87, ,80 133,0 87, ,90 133,0 87, ,00 133,0 87, ,10 133,0 87, ,20 133,0 87, ,50 133,0 87, ,75 142,0 94, ,00 142,0 94, ,25 142,0 94, ,50 142,0 94, ,75 142,0 94, ,00 151,0 101, ,25 151,0 101, ,50 151,0 101, ,75 151,0 101, ,00 151,0 101,0 1 * ,25 160,0 108,0 1 * ,50 160,0 108,0 1 * ,75 160,0 108,0 1 * ,00 160,0 108,0 1 * ,25 169,0 114,0 1 * ,50 169,0 114,0 1 * ,75 169,0 114,0 1 * ,00 169,0 114,0 1 * ,25 178,0 120,0 1 * ,50 178,0 120,0 1 * ,75 178,0 120,0 1 * ,00 178,0 120,0 1 * ,50 184,0 125,0 1 * ,00 184,0 125,0 1 * ,50 191,0 130,0 1 * ,00 191,0 130,0 1 * ,50 198,0 135,0 1 * ,00 198,0 135,0 1 * ,50 205,0 140,0 1 * ,00 205,0 140,0 1 *13,25 mm-es átmérőtől a szár 12,5 mm-esre szűkítve 6

7 RECA HSS precíziós csigafúró A sokoldalú PRECÍZ RECA HSS precíziós csigafúrók DIN 338, köszörült, N típus, jobbravágó, 118 -os csúcsszög Hengeres szár Keresztköszörült Magfuratokhoz kiváló Felhasználása: jellemzően rövid- vagy hosszúforgácsú anyagokhoz, mint acél, vasöntvény, temperöntvény, de megfelelő nemvas- és színesfémekhez is; Jellemzők: Ezek a teljes rúdanyagból köszörült nagyteljesítményű fúrók rendkívül robusztusak és precízek. A legmegfelelőbbek a legkeményebb igénybevételekre mind rövid, mind hosszúforgácsú anyagok megmunkálása esetén. HSS nagyteljesítményű gyorsacél szárral, jobbravágó. Jellemző alkalmazások: általánosan használható gépalkatrészek, szerszámok, gépházak gyártásához szériagyártásban, ipari, kézműipari javításokhoz, magfuratok és szegecsfuratok készítésére; kiválóan használható minden kézi fúrógépben, revolver esztergán és automata megmunkáló központokban. Cikkszám Méret Menetemelkedés Tartalom - mm mm darab ,0 10,0 (2 1,0 5,0) 0,5 29 darabos ,0 13,0 (2 1,0 5,0) 0,5 35 darabos * 1,0 5,9 0,1 50 darabos * 6,0 10,0 0,1 41 darabos *fém tárolódobozban RECA HSS plus csigafúró-készlet RECA HSS csigafúró VISO Sortiment, 120 darabos darab: 1,0/2,0/2,5/1,5 mm 5-5 darab: 3,0/4,0/5,0/6,0/ 7,0/8,0/9,0/10,0/ 10,5/9,5/8,5/7,5/ 6,5/5,5/4,5/3,5 mm Cikkszám

8 Cikkszám Teljes hossz Forgácshorony- Morse- Csom. mm mm hossz, mm kúp egys ,00 168,0 87,0 MK ,20 168,0 87,0 MK ,50 168,0 87,0 MK ,00 175,0 94,0 MK ,25 175,0 94,0 MK ,50 175,0 97,0 MK ,75 175,0 94,0 MK ,00 182,0 101,0 MK ,25 182,0 101,0 MK ,50 182,0 101,0 MK ,00 182,0 101,0 MK ,50 189,0 101,0 MK ,75 189,0 108,0 MK ,00 189,0 108,0 MK ,25 212,0 114,0 MK ,50 212,0 114,0 MK ,75 212,0 114,0 MK ,00 212,0 114,0 MK ,25 218,0 120,0 MK ,50 218,0 120,0 MK ,75 218,0 120,0 MK ,00 218,0 120,0 MK ,25 223,0 125,0 MK ,50 223,0 125,0 MK ,75 223,0 125,0 MK ,00 223,0 125,0 MK ,25 228,0 130,0 MK ,50 228,0 130,0 MK ,75 228,0 130,0 MK ,00 228,0 130,0 MK ,25 233,0 135,0 MK ,50 233,0 135,0 MK ,75 223,0 135,0 MK ,00 233,0 135,0 MK ,25 238,0 140,0 MK ,50 238,0 140,0 MK ,75 238,0 140,0 MK ,00 238,0 140,0 MK ,10 243,0 145,0 MK ,25 243,0 145,0 MK ,50 243,0 145,0 MK ,75 243,0 145,0 MK ,00 243,0 145,0 MK ,25 248,0 150,0 MK ,50 248,0 150,0 MK ,75 248,0 150,0 MK ,00 248,0 150,0 MK ,25 248,0 150,0 MK ,50 253,0 155,0 MK ,00 253,0 155,0 MK ,50 276,0 155,0 MK ,75 281,0 160,0 MK ,00 281,0 160,0 MK ,50 281,0 160,0 MK ,75 281,0 160,0 MK ,00 281,0 160,0 MK ,25 286,0 165,0 MK ,50 286,0 165,0 MK 3 1 Cikkszám Teljes hossz Forgácshorony- Morse- Csom. mm mm hossz, mm kúp egys ,75 286,0 165,0 MK ,00 286,0 165,0 MK ,50 286,0 165,0 MK ,00 291,0 170,0 MK ,50 291,0 170,0 MK ,75 291,0 170,0 MK ,00 291,0 170,0 MK ,25 296,0 175,0 MK ,50 296,0 175,0 MK ,75 296,0 175,0 MK ,00 296,0 175,0 MK ,50 296,0 175,0 MK ,00 296,0 175,0 MK ,25 301,0 180,0 MK ,50 301,0 180,0 MK ,00 301,0 180,0 MK ,50 301,0 180,0 MK ,75 306,0 185,0 MK ,00 334,0 185,0 MK ,50 334,0 185,0 MK ,00 334,0 185,0 MK ,50 334,0 185,0 MK ,00 339,0 190,0 MK ,50 339,0 190,0 MK ,00 339,0 190,0 MK ,50 339,0 190,0 MK ,00 344,0 195,0 MK ,50 344,0 195,0 MK ,00 334,0 195,0 MK ,50 334,0 195,0 MK ,00 349,0 200,0 MK ,50 349,0 200,0 MK ,00 349,0 200,0 MK ,50 349,0 200,0 MK ,00 349,0 200,0 MK ,50 354,0 205,0 MK ,00 354,0 205,0 MK ,50 354,0 205,0 MK ,00 354,0 205,0 MK ,50 354,0 205,0 MK ,00 359,0 210,0 MK ,00 359,0 210,0 MK ,00 359,0 210,0 MK ,00 364,0 215,0 MK ,00 364,0 215,0 MK ,00 369,0 215,0 MK ,00 369,0 215,0 MK ,00 369,0 215,0 MK ,00 412,0 225,0 MK ,00 412,0 225,0 MK ,00 412,0 225,0 MK ,00 417,0 230,0 MK ,00 417,0 230,0 MK ,00 417,0 230,0 MK ,00 422,0 235,0 MK ,00 422,0 235,0 MK ,00 422,0 235,0 MK ,00 422,0 235,0 MK 5 1 8

9 RECA HSS Morse-kúpos csigafúró Pontos és vibrációmentes a nagy átmérőkben is PRECÍZ Morse-kúp Keresztköszörült Magfuratokhoz kiváló RECA HSS csigafúrók Morse-kúppal, DIN 345, N típus, jobbravágó, kúppalást-köszörült, 118 -os csúcsszög Felhasználása: Jellemzően rövid- vagy hosszúforgácsú anyagokhoz, mint pl. acél 900 N/mm 2 szakítószilárdságig, vasöntvény, temperöntvény, elektrolitikus réz, újezüst, de megfelelő nemacél- és színesfémekhez is. Jellemzők: Ez a nagyteljesítményű gyorsacélból készült Morse-kúpos RECA precíziós csigafúró a vibrációmentes, exakt munkavégzésre alkalmas szerszám. A csúcsától a szára irányában enyhén szűkített külső átmérőjéből adódóan használata során csökkentett a fúró súrlódása, kisebb a kopás, nagyobb a törésbiztonság. Biztosított továbbá a megszorulás elleni védelme is. Ezen tulajdonságok garantálják az oszlopos fúrógépeken és a megmunkálóközpontokban való kiváló felhasználhatóságát. Jellemző alkalmazások: Általánosan használható gépalkatrészek, szerszámok, gépházak gyártásához szériagyártásban, ipari, kézműipari javításokhoz. A RECA tartozékprogram: fúrótokmányok kúpos tüskék átalakító hüvelyek hosszabbító hüvelyek kihajtótüskék satuk 9

10 A megfelelő méret egy szempillantás alatt DIN 340 DIN 1869 Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,0 56,0 33, ,5 70,0 45, ,0 85,0 56, ,5 95,0 62, ,0 100,0 66, ,1 106,0 69, ,2 106,0 69, ,3 106,0 69, ,5 112,0 73, ,8 119,0 78, ,9 119,0 78, ,0 119,0 78, ,1 119,0 78, ,2 119,0 78, ,3 126,0 82, ,5 126,0 82, ,8 132,0 87, ,0 132,0 87, ,1 132,0 87, ,2 132,0 87, ,5 139,0 91, ,8 139,0 91, ,0 139,0 91, ,5 148,0 97, ,8 156,0 102, ,0 156,0 102, ,5 156,0 102, ,0 165,0 109, ,5 165,0 109, ,0 175,0 115, ,5 175,0 115, ,0 184,0 121, ,5 184,0 121, ,0 195,0 128, ,5 195,0 128, ,0 205,0 134, ,5 205,0 134, ,0 205,0 134,0 1 Cikkszám Teljes hossz Forgácshorony - Típus Csom. mm mm hossz mm egys ,0 125,0 85,0 R ,5 140,0 95,0 R ,0 150,0 100,0 R ,0 190,0 130,0 R ,5 165,0 115,0 R ,5 210,0 145,0 R ,0 175,0 120,0 R ,0 220,0 150,0 R ,0 280,0 190,0 R ,5 185,0 125,0 R ,5 235,0 160,0 R ,0 195,0 135,0 R ,0 245,0 170,0 R ,0 315,0 210,0 R ,5 205,0 140,0 R ,5 260,0 180,0 R ,0 205,0 140,0 R ,0 260,0 180,0 R ,0 330,0 225,0 R ,5 215,0 150,0 R ,5 275,0 190,0 R ,5 350,0 235,0 R ,0 225,0 155,0 R ,0 290,0 200,0 R ,0 370,0 250,0 R ,5 290,0 200,0 R ,0 240,0 165,0 R ,0 305,0 210,0 R ,0 390,0 265,0 R ,5 240,0 165,0 R ,5 305,0 210,0 R ,0 320,0 220,0 R ,5 320,0 220,0 R ,0 265,0 185,0 R ,0 430,0 295,0 R ,0 295,0 205,0 R1 1 RECA tetőszerkezet fúró Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,8 98,0 30, ,8 150,0 30, ,8 185,0 30, ,8 98,0 30,0 1 10

11 RECA N típusú csigafúró és RECA tetőszerkezetfúró A mélyrefúró Hengeres szár Keresztköszörült RECA HSS csigafúrók, hosszú, DIN 340, jobbravágó, 118 -os csúcsszög Mélyebb furatok valamint fúróperselyeken átvezetett furatok egy lépésben történő kialakítására szolgáló standardfúró; acél, acélöntvény (ötvözött és ötvözetlen), szürkeöntvény, temperöntvény, gömbgrafitos öntvény, újezüst és grafit megmunkálására. Hengeres szár Keresztköszörült RECA HSS csigafúrók, extra hosszú, DIN 1869, jobbravágó, 118 -os csúcsszög Szélsőséges mélységű furatok készítésére szolgáló csigafúró (főtengelyek olajcsatornáinak kialakítására nem használható, azok különleges szerszámmal fúrhatók ki). A vágási paraméterek (sebesség, előtolás) jelentősen befolyásolják a fúró stabilitását. Fontos szerepe van a gyakori forgácseltávolításnak és a megfelelő hűtésnek. A elérhető maximális forgácsolóteljesítményt pozitívan befolyásolja a csúcs enyhén központhagyó, excentrikus köszörülése. RECA HSS tetőszerkezetfúrók, hosszú, jobbravágó, 118 -os csúcsszög Hengeres szár Felhasználása: Hosszított forgácshornyok szolgálnak a mélyebb furatok valamint fúróperselyeken átvezetett furatok egy lépésben történő kialakítására. Használható rövid- vagy hosszúforgácsú anyagokhoz, mint acél 900 N/mm 2 szakítószilárdságig, vasöntvény, temperöntvény, elektrolitikus réz, újezüst, Al-Si ötvözetek, de megfelelő nemvas- és színesfémekhez. Jellemző felhasználása: Általánosan használható gépalkatrészek, szerszámok, gépházak gyártásához szériagyártásban, ipari, kézműipari javításokhoz, magfuratok és szegecsfuratok készítésére. Sokféle probléma megoldásául szolgálhat a fűtés-, szaniter-, szellőzéstechnika és a klímatechnika területén. Kiválóan használható minden állványos és kézi fúrógépben, revolveresztergán és automata megmunkáló központokban, olyan furatmélységnél, mely DIN 338 feletti. 11

12

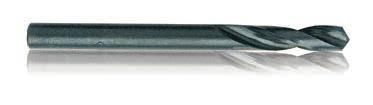

13 RECA HSS csigafúró Kicsi, de erős Hengeres szár Keresztköszörült RECA HSS csigafúrók, rövid, DIN 1897, N típus, jobbravágó, 118 -os csúcsszög Felhasználása: Elsősorban rövid- és hosszúforgácsú anyagok, mint pl. acél kb. 900 N/mm 2 szakítószilárdságig és vékonyfalú anyagok (lemezek) megmunkálására szolgál. Jellemző felhasználása: Szellőzőrendszerek gyártása, homlokzatépítés, bádogosmunkák, minden lemezmegmunkálással összefüggő tevékenység, magfuratok és szegecsfuratok készítése. Jellemzők: rövid méretek = kimagasló stabilitás és törésbiztonság, emiatt kézi fúrógépekhez kiválóan alkalmas teljes egészében köszörülve = magas nyomószilárdság és rugalmasság kitűnő élettartam mellett Amit Önnek a kis erő nyújt: a legmodernebb gépeken a legmodernebb eljárással (CAD/CAM) készített kimagasló precízitású élek = kiváló forgácsoló-teljesítmény, könnyebb munkavégzés a teljes munkahosszán újraélezhető = gazdaságos forgácsolás a szerszám- és megmunkálási költségek egyidejű csökkentésével Hengeres szárú, nagyteljesítményű gyorsacélból készült extra rövid automata fúró. A forgácshorony geometriája az N típusnak megfelelő, jobbravágó. Teljes rúdanyagból köszörült nagyteljesítményű fúró, különösen robusztus, így kiválóan alkalmas a legnagyobb igénybevételekre, melyet a különféle rövid- és hosszúforgácsú anyagok jelenthetnek. Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,0 38,0 12, ,5 43,0 14, ,0 46,0 16, ,1 49,0 18, ,2 49,0 18, ,3 49,0 18, ,5 52,0 20, ,0 55,0 22, ,1 55,0 22, ,2 55,0 22,0 10 Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,5 58,0 24, ,8 62,0 26, ,9 62,0 26, ,0 62,0 26, ,1 62,0 26, ,2 62,0 26, ,5 66,0 28, ,8 66,0 28, ,0 66,0 28,

14 14

15 RECA HSS kétoldalas csigafúró Ráduplázunk Hengeres szár Keresztköszörült RECA HSS kétoldalas csigafúrók DIN 1897, N típus, mindkét oldalon jobbravágó, 118 -os csúcsszög, extra rövid kivitel Felhasználása: Ajánlott járműkarosszériákon, szegecsfuratok, fűtő-, szaniter-, szellőző- és klímarendszereken végzett munkákhoz, valamint készülékgyártásban, és a repülőgépgyártásban. Felhasználható vékonyfalú anyagokhoz, lemezmegmunkáláshoz és homlokzatépítő munkákhoz. Elsődlegesen kézi fúrógépben használható. Amit Önnek a kis erő nyújt: RECA keresztalakban beköszörült élek = exakt központosítás, könnyű előfúrás, a fúró nem mászik el két fúrócsúcs, kétoldalasan használható = utánélezés nélkül kétszeres fúrásteljesítmény rövid méret = legmagasabb fokú stabilitás és törésbiztonság extrém rövid forgácshornyok = nyugodt, vibrációmentes munka, mely elsőrangú élettartammal párosul a legmodernebb gépeken a legmodernebb eljárással (CAD/CAM) készített kimagasló precízitású élek = kiváló forgácsoló-teljesítmény, könnyebb munkavégzés Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,0 38,0 7, ,5 43,0 9, ,0 46,0 10, ,1 49,0 11, ,2 49,0 11, ,3 49,0 11, ,4 52,0 12, ,5 52,0 12, ,0 55,0 14,0 10 Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,1 55,0 14, ,2 55,0 14, ,5 58,0 15, ,0 62,0 17, ,1 62,0 17, ,2 62,0 17, ,5 66,0 19, ,0 66,0 19, ,5 70,0 21,

16 A megfelelő méret egy szempillantás alatt RECA ultra INOX csigafúró-készlet, 28 darabos 2-2 db: 1,0 5,0 mm 1-1 db: 5,5 10,0 mm 0,5 mm-es méretemelkedéssel Cikkszám RECA ultra INOX plus csigafúró-készlet, 34 darabos 2-2 db: 1,0 5,0 mm 1-1 db: 5,5 13,0 mm 0,5 mm-es méretemelkedéssel Cikkszám Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,0 35,0 12, ,5 41,0 18, ,0 49,0 24, ,5 57,0 30, ,0 61,0 33, ,2 65,0 36, ,3 65,0 36, ,5 70,0 39, ,0 75,0 43, ,2 75,0 43, ,5 80,0 47, ,0 86,0 52, ,2 86,0 52, ,5 93,0 57, ,0 93,0 57,0 5 Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,5 101,0 63, ,8 109,0 69, ,0 109,0 69, ,5 109,0 69, ,0 117,0 75, ,5 117,0 75, ,0 125,0 81, ,5 125,0 81, ,0 133,0 87, ,5 133,0 87, ,0 142,0 94, ,5 142,0 94, ,0 151,0 101, ,5 151,0 101, ,0 151,0 101,0 1 Használatával ívelt, domború felületekek fúrása is lehetséges előpontozás nélkül Minimális erőkifejtés elegendő a tokmány nyitásához/zárásához Nem forog el a tokmányban nem sérül a fúrószár Optimális rugalmasság 16

17 RECA ultra INOX csigafúró Betartja az ígéretét! GYORS RECA ultra INOX csigafúrók HSS-CO5 DIN 338, N típus, köszörült, jobbravágó, 135 -os csúcsszög Tricon-szár Keresztköszörült Akkus gépekhez Felhasználása: Kiválóan használható rozsdamentes, saválló és hőálló ausztenites acélok (V2A + V4A), titán anyagokban, valamint alumínium-ötvözetekben 850 N/mm 2 szakítószilárdságig. 5 mm-nél vékonyabb anyagokban nyújtja a legnagyobb teljesítményt. Elsősorban kézi fúrógépekkel használjuk. Fekete/arany felületkezelés: fekete élszalag nagy kopásállóság arany felület megakadályozza a hideghegedést és az élfelrakódás kialakulását 3,0 mm feletti méretek esetében Mérettartomány: 1,0 13,0 mm TRICON-Szár: 4,0 mm-es átmérő felett megakadályozza a fúrószár elfordulását a tokmányban, ezáltal nem sérül a fúró optimális erőátvitel a fúró hegyéhez alakzárás a tokmányban optimális rugalmasság csekély erőkifejtéssel oldhatjuk a tokmányt kíméli a tokmányt 135 -os turbóhegy: Alacsonyabb vágó- és nyómóerő szükséges kímélő, gyors munkavégzés. Fúrás indítása ívelt felületen is nem csúszik el a fúróhegy. 40 -os élszalag emelkedés: Kiválóan használható akkumulátoros és kézi fúrógépekhez. Nagy méretpontosság. Fekete/arany felületkezelés: Fekete élszalag nagy kopásállóság. Arany felület megakadályozza a hideghegedést és az élfelrakódás kialakulását 3,0 mm feletti méretek esetében. Csekély erőkifejtéssel oldhatjuk a tokmányt kíméli a tokmányt. 17

18 A megfelelő méret egy szempillantás alatt RECA HSS-CO5 plus csigafúró-készlet, 29 darabos Méret: 1,0 10,0 mm Dupla mennyiség: 1,0 5,0 mm 0,5 mm-es méretemelkedessel Cikkszám RECA HSS-CO5 plus csigafúró-készlet, 35 darabos Méret: 1,0 13,0 mm Dupla mennyiség: 1,0 5,0 mm 0,5 mm-es méretemelkedessel Cikkszám Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,00 34,0 12, ,50 40,0 18, ,00 49,0 24, ,50 57,0 30, ,70 61,0 33, ,00 61,0 33, ,10 65,0 36, ,20 65,0 36, ,30 65,0 36, ,40 70,0 39, ,50 70,0 39, ,00 75,0 43, ,10 75,0 43, ,20 75,0 43, ,30 80,0 47, ,50 80,0 47, ,90 86,0 52, ,00 86,0 52, ,10 86,0 52, ,20 86,0 52, ,50 93,0 57,0 5 Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,00 93,0 57, ,10 101,0 63, ,20 101,0 63, ,50 101,0 63, ,80 109,0 69, ,00 109,0 69, ,20 109,0 69, ,50 109,0 69, ,00 117,0 75, ,10 117,0 75, ,50 117,0 75, ,00 125,0 81, ,50 125,0 81, ,00 133,0 57, ,20 133,0 57, ,50 133,0 57, ,00 142,0 94, ,50 142,0 94, ,00 151,0 101, ,50 151,0 101, ,00 151,0 101,0 1 18

19 RECA HSS-CO5 csigafúró Kimagasló teljesítményű csigafúrók különféle anyagok megmunkálására GYORS Hengeres szár Keresztköszörült Akkus gépekhez RECA HSS-CO5 csigafúrók, hengeres szárral DIN 338, N típus, köszörült, jobbravágó, 118 -os csúcsszög Felhasználása: V2A anyagokhoz és a 0624-es fúróval megmunkálható anyagokhoz is elsődlegesen lemezek megmunkálására kézi gépekkel történő használatra RECA arecal vágó-üregelő spray Ásványiolaj-komponensektől mentes BIO termék Magas értékű fúró- és vágószer, amelynek alkotóelemei biológiailag teljesen lebomlanak. Optimálisan használható minden acélfajta, nemes- és öntvényacél, titán és nemvas fémek fúrásához, esztergálásához, marásához, fűrészeléséhez, és ezekben az anyagokban való menetkészítésekhez. A termék alapját utánanövő nyersanyag alkotja. Fő alkotóeleme élelmiszer minőségű finomított repceolaj. A termék hűtő- és kenőanyagként hat. Jelentősen meghosszabbítja a szerszámok élettartamát. Megelőzi a forgácsoknak a szerszámra való felrakódását. A termék a kezelt alkatrészeket tartósan védi a korróziótól. Cikkszám Tartalom: 400 ml Csom. egys.: 15 db Cikkszám Tartalom: 10 l, műanyag kannában Csom. egys.: 1 db 19

20 A megfelelő méret egy szempillantás alatt RECA INOX HSS-CO5 plus csigafúró-készlet, 28 darabos Méret: 1,0 10,0 mm Tartalom: 1,0 5,0 2-2 db 5,5 10,0 1-1 db 0,5 mm-es méretemelkedéssel Cikkszám RECA INOX HSS-CO5 plus csigafúró-készlet, 34 darabos Méret: 1,0 13,0 mm Tartalom: 1,0 5,0 2-2 db 5,5 13,0 1-1 db 0,5 mm-es méretemelkedéssel Cikkszám Cikkszám Cikkszám Teljes Forgácshoronyhossz egys. Csom. hossz mm mm mm ,00 34,0 12, ,10 36,0 14, ,20 38,0 16, ,30 38,0 16, ,40 40,0 18, ,50 40,0 18, ,60 43,0 20, ,70 43,0 20, ,80 46,0 22, ,90 46,0 22, ,00 49,0 24, ,10 49,0 24, ,20 53,0 27, ,30 53,0 27, ,40 57,0 30, ,50 57,0 30, ,60 57,0 30, ,70 61,0 33, ,80 61,0 33, ,90 61,0 33, ,00 61,0 33, ,10 65,0 36, ,20 65,0 36, ,30 65,0 36, ,40 70,0 39, ,50 70,0 39, ,60 70,0 39, ,70 70,0 39, ,80 75,0 42, ,90 75,0 43, ,00 75,0 43, ,10 75,0 43,0 5 Teljes Forgácshoronyhossz Csom. egys. hossz mm mm mm ,20 75,0 43, ,30 80,0 47, ,40 80,0 47, ,50 80,0 47, ,60 80,0 47, ,70 80,0 47, ,80 86,0 52, ,90 86,0 52, ,00 86,0 52, ,10 86,0 52, ,20 86,0 52, ,30 86,0 52, ,40 93,0 57, ,50 93,0 57, ,60 93,0 57, ,70 93,0 57, ,80 93,0 57, ,90 93,0 57, ,00 93,0 57, ,10 101,0 63, ,20 101,0 63, ,30 101,0 63, ,40 101,0 63, ,50 101,0 63, ,60 101,0 63, ,70 101,0 63, ,80 109,0 69, ,90 109,0 69, ,00 109,0 69, ,10 109,0 69, ,20 109,0 69, ,30 109,0 69,0 5 Cikkszám Teljes Forgácshoronyhossz Csom. egys. hossz mm mm mm ,40 109,0 69, ,50 109,0 69, ,60 117,0 75, ,70 117,0 75, ,80 117,0 75, ,90 117,0 75, ,00 117,0 75, ,10 117,0 75, ,20 117,0 75, ,30 117,0 75, ,40 117,0 75, ,50 117,0 75, ,60 125,0 81, ,70 125,0 81, ,80 125,0 81, ,90 125,0 81, ,00 125,0 81, ,10 125,0 81, ,20 125,0 81, ,50 125,0 81, ,00 133,0 87, ,20 133,0 87, ,30 133,0 87, ,40 133,0 87, ,50 133,0 87, ,00 142,0 94, ,20 142,0 94, ,50 142,0 94, ,00 151,0 101, ,50 151,0 101, ,00 151,0 101,0 1 * ,00 160,0 108,0 1 *14,0 mm-es átmérőtől a szár 12,5 mm-esre szűkítve 20

21 RECA HSS-CO8 nagyteljesítményű csigafúró Kimagasló teljesítményű csigafúrók V2A anyagok megmunkálásához PRECÍZ Hengeres szár Keresztköszörült magfuratokhoz kiváló RECA INOX HSS-CO8 csigafúrók DIN 338, N típus, hengeres szárú, jobbravágó, köszörült, 130 -os csúcsszög Alkalmazása: Elsődlegesen mindenfajta nehezen forgácsolható anyag, mint pl. 850 N/mm 2 szakítószilárdság fölötti acélok, rozsdamentes acélok, titán és különleges ötvözetek megmunkálására ajánlott Kemény és precíz: teljes egészében köszörülve = exakt, méretpontos furatok egyenletes, finomszemcsés anyagszerkezet = magas nyomószilárdság és rugalmasság kitűnő élettartam mellett a legmodernebb gépeken a legmodernebb eljárással (CAD/CAM) készített kimagasló precizitású élek = kiváló forgácsoló-teljesítmény, mely maximális előtolással párosul a fúró csúcsától a szár felé szűkített külső átmérő = kisebb súrlódás, kisebb kopás, nincs berágódás, megnövelt törésszilárdság RECA HSS-CO8 csigafúró VISO szortiment, 72 darabos 5-5 db: 1,0/1,5/2,0/2,5/3,0/3,5 mm 3-3 db: 4,0/4,5/5,0/5,5 6,0/6,5/7,0/7,5/8,0 8,5/9,0/9,5/10,0/10,5 mm Cikkszám

22 22

23 RECA HSS-CO5 csigafúró Morse-kúppal ÚJ PRECÍZ Morse-kúp Keresztköszörült Magfuratokhoz kiváló RECA INOX HSS-CO5 csigafúrók DIN 345, N típus, jobbravágó, 118 -os csúcsszög Felhasználása: nagy teljesítményű fúró kiemelkedő hőtűrőképességgel ötvözetlen és ötvözött acélok, 850 N/mm 2 szakítószilárdság fölötti öntvényfajták fúrására, nemesacélok, csapágyacélok, erősen ötvözött acélok, valamint nemesíthető és betétedzésű acélok megmunkálására szolgál. Jellemzők: Exakt és vibrációmentes fúrás, nagy átmérők kúppalást-köszörült Forgácshoronyhossz Cikkszám Teljes hossz Befogás Csom. egys. mm mm mm MK méret , , , , , , , , Forgácshoronyhossz Cikkszám Teljes hossz Befogás Csom. egys. mm mm mm MK méret , , , , , , ,

24 A megfelelő méret egy szempillantás alatt RECA ultra HSS-O plus csigafúró-készlet, 28 darabos Méret: 2,5 10,0 mm Tartalom: 2,5 5,0 2-2 db 5,5 10,0 1-1 db 0,5 mm-es méretemelkedéssel Cikkszám RECA ultra HSS-O plus csigafúró-készlet, 34 darabos Méret: 2,5 13,0 mm Tartalom: 2,5 5,0 2-2 db 5,5 13,0 1-1 db 0,5 mm-es méretemelkedéssel Cikkszám Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,50 57,0 30, ,00 61,0 33, ,10 65,0 36, ,20 65,0 36, ,30 65,0 36, ,50 70,0 39, ,00 75,0 43, ,10 75,0 43, ,20 75,0 43, ,50 80,0 47, ,00 86,0 52, ,20 86,0 52, ,50 93,0 57, ,00 93,0 57, ,50 101,0 63, ,50 80,0 47, ,90 86,0 52, ,00 86,0 52, ,10 86,0 52, ,20 86,0 52, ,50 93,0 57,0 10 Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,80 109,0 69, ,00 109,0 69, ,50 109,0 69, ,00 117,0 75, ,50 117,0 75, ,00 125,0 81, ,50 125,0 81, ,00 133,0 87, ,20 133,0 87, ,50 133,0 87, ,00 142,0 94, ,50 142,0 94, ,00 151,0 101, ,50 151,0 101, ,00 151,0 101, ,50 133,0 57, ,00 142,0 94, ,50 142,0 94, ,00 151,0 101, ,50 151,0 101, ,00 151,0 101,0 1 24

25 RECA ultra HSS-O csigafúró Olyan gyors, mint semelyik másik GYORS Hengeres szár Keresztköszörült Akkus gépekhez RECA ultra HSS-O csigafúrók DIN 338, N típus, jobbravágó, 135 -os csúcsszög, Steam Oxide bevonattal Alkalmazások: Az ipar minden területén acél, réz, nemesacél, puhafémek stb. megmunkálására. Elsősorban kézi fúrógépekben történő használatra. RECA ultra csigafúró: ultra komfortot, ultra élettartamot és ultra gyorsaságot biztosít. A Steam Oxide bevonat: optimális anyagszerkezet csekély anyagfeszültség kis törésveszély a hűtő-kenőanyag jobb megtartása csökkentett felkenődésveszély Alacsonyabb energiaigény: a nagyobb keménységű csúcs az élettartamot jelentősen meg - hosszabbítja csökkentett ékszög, élesebb vágóélek a hegyesre köszörült keresztél domború felületen is előpontozás nélküli fúrást tesz lehetővé RECA ultra csúcsgeometria: 135 csúcsszög 50%-kal gyorsabb, mint az általános csigafúrók. csekély energiaszükséglet: akkus gépekhez is ajánljuk. RECA ultra komfort: keresztvágóél egyenletes körfutás nem kell előpontozni domború felületen is pontos furatelhelyezés A spirálhorony: a legfejlettebb színvonalon áll a legnagyobb szilárdság az átmérőtől függetlenül. csekély forgácshajlás: kisebb energiaszükséglet és kevesebb súrlódás által kezelhető hő 25

26 A megfelelő méret egy szempillantás alatt RECA HSS/TIN plus csigafúró-készlet, 28 darabos Méret: 1,0 10,0 mm Dupla mennyiség: 1,0 5,0 mm 0,5 mm-es méretemelkedéssel Cikkszám Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,0 34,0 12, ,5 40,0 18, ,0 49,0 24, ,5 57,0 30, ,0 61,0 33, ,1 65,0 36, ,2 65,0 36, ,3 65,0 36, ,5 70,0 39, ,0 75,0 43, ,1 75,0 43, ,2 75,0 43, ,5 80,0 47, ,8 86,0 52, ,0 86,0 52, ,1 86,0 52, ,2 86,0 52,0 5 Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,5 93,0 57, ,0 93,0 57, ,5 101,0 63, ,8 109,0 69, ,0 109,0 69, ,5 109,0 69, ,0 117,0 75, ,5 117,0 75, ,0 125,0 81, ,5 125,0 81, ,0 133,0 87, ,5 133,0 87, ,0 142,0 94, ,5 142,0 94, ,0 151,0 101, ,5 151,0 101, ,0 151,0 101,0 1 26

27 RECA HSS/TIN csigafúró Titán-nitrid bevonattal PRECÍZ Hengeres szár Keresztköszörült Magfuratokhoz kiváló RECA HSS-TIN csigafúrók DIN 338, N típus, jobbravágó, köszörült, 118 -os csúcsszög Felhasználása: Standard fúró acél, acélöntvény (ötvözött vagy ötvözetlen), szürkeöntvény, temperöntvény, gömbgrafitos öntvény, újezüst és grafit megmunkálására. Ennek a precíziós köszörülésű, hengeres szárú csigafúrónak a felülete titán-nitrid bevonatú, mely keményíti és alkalmassá teszi max N/mm 2 szakítószilárdságú acél, acélöntvény, temperöntvény, alumínium-, és szilíciumötvözetek, valamint abrazív anyagok, színesfémek stb. megmunkálására. Jellemzők: rendkívüli élettartam-növekedést (400%-ig) 2 3-szor nagyobb vágósebesség és előtolás a megmunkálási költségek 50%-ig terjedő csökkenését a forgácsolt felület kimagasló felületminőségét a hideghegedésre és a ragadásra való hajlam csökkenését. 27

28 A megfelelő méret egy szempillantás alatt RECA HSS-CO5 Extreme csigafúró Morse-kúpos szárral a legkeményebb anyagokhoz Cikkszám Teljes hossz Forgács- Morse-kúp Csom. mm mm horonyhossz egys. mm , , , , RECA HSS-CO5 Extreme csigafúró Hengeres szárral a legkeményebb anyagokhoz Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys , , , , , , , , , , , Cikkszám Teljes hossz Forgácshorony - Csom. mm mm hossz, mm egys , , , , , , , * 18, ** 20, ** 22, ** 24, *MK2 befogás **MK3 befogás Ajánlott vágási fordulatszám értékek: Fordulatszám mm fordulat/perc 6, , , , , , , , ,

29 RECA HSS-CO5 Extreme csigafúró Kiválóan alkalmas HARDOX és nagyon kemény anyagokhoz RECA HSS-CO5 Extreme csigafúrók Morse-kúpos szárral a legkeményebb anyagokhoz RECA HSS-CO5 Extreme csigafúrók Hengeres szárral a legkeményebb anyagokhoz HSS-CO5 csigafúró állványos fúrógépekhez: DIN 1897 N típus, extra rövid, jobbravágó, köszörült, AL-Cr-bevonattal, HSS-CO5. Alkalmas HARDOX 450 (HARDOX 500 és 550 anyagoknál előpróba javasolt) és egyéb nagyon kemény anyagokhoz N/mm 2 szakítószilárdságig, mint pl. munkagép kanalak, tehergépjármű-felépítmények, hókotró kanalak, mezőgazdasági gépek, páncéllapok stb. Megjegyzés: a hengeres szárú fúrók 13,00 mm-től nincsenek visszaszűkítve! 135 -os csúcsszögű turbó élek keresztvágóéllel: méretpontos furatok nem kell előpontozni gyors forgácskihordás domború felületen is fúrhatunk előpontozás nélkül Megerősített mag: nagyobb vágóerő és stabilitás hosszú élettartam mindegyik méretben a legnagyobb törésbiztonság Felület: alumínium-króm-bevonattal megnövelt felületi keménység megakadályozza az élrátét-képződést megnövelt hőállóság 29

30 30

31 RECA HSS AL/CU csigafúró Lágy, valamint hosszúforgácsú anyagokhoz Hengeres szár Keresztköszörült RECA HSS AL/CU csigafúrók DIN 338, W típus, köszörült, rövid kivitel, jobbravágó 135 -os csúcsszög Alkalmazások: Lágy, valamint hosszúforgácsú anyagok, mint alumínium, cink, vörösréz és műanyagok fúrására szolgál. Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,0 34,0 12, ,5 40,0 18, ,0 49,0 24, ,5 57,0 30, ,0 61,0 33, ,1 61,0 33, ,2 65,0 36, ,3 65,0 39, ,5 70,0 39, ,0 75,0 43, ,1 75,0 43, ,2 75,0 43, ,5 80,0 47,0 10 Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,0 86,0 52, ,1 86,0 52, ,5 93,0 57, ,0 93,0 57, ,5 101,0 63, ,8 101,0 63, ,0 109,0 69, ,5 109,0 69, ,0 117,0 75, ,5 117,0 75, ,0 125,0 81, ,5 125,0 81, ,0 133,0 87,

32 32

33 RECA keményfém csigafúrók DIN 1897 Még stabilabb és kopásálló PRECÍZ Hengeres szár Magfuratokhoz kiváló RECA keményfém csigafúrók DIN 1897, N típus, 118 jobbravágó, K 20 minőségű keményfém Felhasználása: Forgácsoló-automatákon és megmunkáló központokon tartós használatra készült, nagyon stabil kivitelű, nagyteljesítményű csigafúró. Különösen alkalmas szalagrugóacél, acélöntvény, kéregöntvény, szürkeöntvény, bronz valamint lágy- és színesfémek fúrására. Abrazív anyagok (Al-Si ötvözetek) is megmunkálhatók a segítségével, valamint szálerősítésű műanyagok és más hőre keményedő műanyagok, melyek a vágóéleket erősen csiszolják. Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,0 26,0 6, ,5 32,0 9, ,0 38,0 12, ,5 43,0 14, ,0 46,0 16, ,5 52,0 20, ,0 55,0 22, ,5 58,0 24, ,0 62,0 26,0 1 Cikkszám Teljes hossz Forgácshorony- Csom. mm mm hossz, mm egys ,5 66,0 28, ,0 66,0 28, ,5 70,0 31, ,0 74,0 34, ,5 74,0 34, ,0 79,0 37, ,0 84,0 40, ,0 89,0 43,0 1 33

34 A megfelelő méret egy szempillantás alatt DIN 333, R forma: DIN 333, A forma, 60, merevítő peremmel: DIN 333, A forma, 60 : Cikkszám Szár- Hossz mm mm mm ,80 3,15 20, ,00 3,15 31, ,60 4,00 35, ,00 5,00 40, ,50 6,30 45, ,15 8,00 50, ,00 10,00 56, ,00 12,50 63, ,30 16,00 71,00 Cikkszám Szár- Hossz mm mm mm ,00 3,15 31, ,60 4,00 35, ,00 5,00 40, ,50 6,30 45, ,15 8,00 50, ,00 10,00 56, ,00 12,50 63, ,30 16,00 71,00 Cikkszám Szár- Hossz mm mm mm ,80 3,15 20, ,00 3,15 31, ,60 4,00 35, ,00 5,00 40, ,50 6,30 45, ,15 8,00 50, ,00 10,00 56, ,00 12,50 63, ,30 16,00 71,00 RECA HSS központfúrók, DIN 333, A forma: A hengeres munkadarabok számára a legmegfelelőbb választás. Minden általánosan használt anyag esetén használatával a furat pontosan elhelyezhető. Élgeometriája és méretei a DIN 333 (egyenes futófelülettel) szabványnak felelnek meg. A rendkívül sima és egyenes futófelület a pontozócsúcs nagyfelületű felfekvését és biztos illeszkedését eredményezi. RECA HSS központfúrók, DIN 333, R forma: A hengeres munkadarabok számára a legmegfelelőbb választás. Minden általánosan használt anyag esetén használatával a furat pontosan elhelyezhető. Élgeometriája és méretei a DIN 333 (egyenes futófelülettel) szabványnak felelnek meg. A rendkívül sima és egyenes futófelület a pontozócsúcs nagyfelületű felfekvését és biztos illeszkedését eredményezi. Felhasználása: Minden általánosan használt anyag megmunkálására alkalmas, mint pl. acél, vasöntvény, temperöntvény, elektrolitikus réz, újezüst, Al-Si ötvözetek, de megfelelő nemvas- és színesfémekhez. Jellemzően tengelyek, csapszegek, főtengelyek, hengergörgők, hengeres munkadarabok esetében használható, melyeket eszterga-, maró- és köszörűgépeken, automatákon munkálnak meg. Felhasználása: Minden általánosan használt anyag megmunkálására alkalmas, mint pl. acél, vasöntvény, temperöntvény, elektrolitikus réz, újezüst, Al-Si ötvözetek, de megfelelő nemvas- és színesfémekhez. Jellemzően tengelyek, csapszegek, főtengelyek, hengergörgők, hengeres munkadarabok esetében használható, melyeket eszterga-, maró- és köszörűgépeken, automatákon munkálnak meg. 34

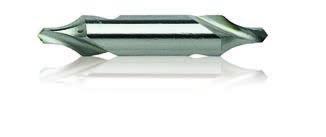

35 RECA HSS központfúró A pontra koncentrálva RECA HSS központfúrók DIN 333, R forma, süllyesztőszög 60, jobbravágó, köszörült DIN lap, R forma szerinti központfuratok készítésére szolgáló standard fúró (süllyesztésvédelem nélkül). RECA HSS központfúrók DIN 333, A forma, süllyesztőszög 60, jobbravágó, köszörült DIN lap, A forma szerinti központfuratok készítésére szolgáló standard fúró (süllyesztésvédelem nélkül) RECA HSS központfúrók DIN 333, A forma, süllyesztőszög 60, merevítő peremmel, jobbravágó, köszörült DIN lap, A forma szerinti, a furat és a süllyeszték közötti átmenet mélyítésével központfuratok készítésére szolgáló standard fúró. DIN 333 R forma Műszaki adatok Anyaga Nagyteljesítményű gyorsacél (HSS) Mérete DIN 333 A forma, jobbravágó Szár Hengeres Süllyesztőszög 60 Csúcsszög 118 Köszörülés Speciális köszörülés A forma DIN 1412 szerint 2,5 mm-től Tűrés Fúró a DIN 333 szerint, szár h7 szerint Hűtés/Kenés Emulzióval, olajjal DIN 333 A forma Műszaki adatok Anyaga Nagyteljesítményű gyorsacél (HSS) Mérete DIN 333 R forma, jobbravágó Szár Hengeres Süllyesztőszög 60 íves Csúcsszög 118 Köszörülés Speciális köszörülés R forma DIN 1412 szerint 2,5 mm-től Tűrés Fúró a DIN 333 szerint, szár h7 szerint Hűtés/Kenés Emulzióval, olajjal 35

36 A nem normál menetemelkedésű metrikus finommenetekre a következő szabály érvényes: Vágási sebesség és előtolásértékek HSS-CO5 fúrókhoz: Magfurat = a névleges menetátmérőből kivonjuk az emelkedés mérőszámát. A 0,05-re végződő értékeket 0,1-re, tehát egész tizedre kerekítjük fel. Fúróátmérő Ötvözött nemesíthető acél max 1300 N/mm 2 szilárdsággal. Rozs damentes ausztenites Cr-Ni acél, hőálló acél, mangánacél Ötvözött szerszámacél N/mm 2 szilárdsággal. Ötvözött nemesíthető acél N/mm 2 szilárdsággal. Rozsdamentes ausztenites acél >5% Cr-Ni résszel. Ötvözetlen szerszámacél N/mm 2 szilárdsággal. Ötvözött betétés nemesíthető acél N/mm 2 szilárdsággal. Lágy, jól forgácsolható szürke- és temperöntvény. Nehezen forgácsolható kemény szürkeöntvény. V 5,0 m/perc. V 12,5 m/perc. V 16 m/perc. V 25 m/perc. V 10 m/perc. n s n s n s n s n s mm m/perc mm/m m/perc mm/m m/perc mm/m m/perc mm/m m/perc mm/m 2, , , , , ,050 2, , , , , ,063 3, , , , , ,080 4, , , , , ,100 5, , , , , ,100 6, , , , , ,125 8, , , , , ,160 10, , , , , ,200 12, , , , , ,200 A felsorolt értékek általános értékek, melyek kedvező körülmények között növelhetők, kedvezőtlenek esetén csökkentendők. Vágási sebesség és előtolásértékek HSS fúrókhoz: Ötvözött szerszámacél Ötvözött szerszámacél Öntvényvas > 700 N/mm 2 szilárdsággal > 700 N/mm 2 szilárdsággal Vágási sebesség Vc = m/perc Alumínium-ötvözetek max. 11% szilícium-tartalommal Fúróátmérő, mm , , , , , , , , , , , , , , , , , , , , , , , , Metrikus ISO-menet a DIN 13 szabvány szerint: Menet mérete Fúróátmérő, mm M 3 2,5 M 4 3,3 M 5 4,2 M 6 5,0 M 7 6,0 M 8 6,8 M 10 8,5 M 12 10,2 M 14 12,0 Menet mérete Fúróátmérő, mm M 16 14,0 M 18 15,5 M 20 17,5 M 22 19,5 M 24 21,0 M 27 24,0 M 30 26,5 M 33 29,5 M 36 32,0 Menet mérete Fúróátmérő, mm M 5 0,50 4,5 M 6 0,75 5,2 M 8 0,75 7,2 M 10 1,00 9,0 M 12 1,50 10,5 M 14 1,50 12,5 M 16 1,50 14,5 M 18 1,50 16,5 Menet mérete Fúróátmérő, mm M 20 1,5 18,5 M 22 1,5 20,5 M 24 1,5 22,5 M 26 1,5 24,5 M 27 1,5 25,5 M 28 2,0 26,5 M 30 1,5 28,5 M 36 1,5 34,5

37 RECA plus fúrókazetták Jó érzés, ha van tartalékban szerszám! Cikkszám Megnevezés Az alábbi Színkód Mérettartomány Dupla menny. Tartalom Csom. anyagokhoz mm egys., db RECA ultra plus fúrókazetta acél, nemesacél, műanyag, fa lila 2,5 10,0 2,5 5, RECA ultra plus fúrókazetta acél, nemesacél, műanyag, fa lila 2,5 13,0 2,5 5, RECA INOX plus fúrókazetta nemesacél zöld 1,0 10,0 1,0 5, RECA INOX plus fúrókazetta nemesacél zöld 1,0 13,0 1,0 5, RECA HSS/TIN plus fúrókazetta acél, nemesacél piros 1,0 10,0 1,0 5, RECA HSS EVO plus fúrókazetta acél kék 1,0 10,0 1,0 5, RECA HSS EVO plus fúrókazetta acél kék 1,0 13,0 1,0 5, RECA HSS plus fúrókazetta acél kék 1,0 10,0 1,0 5, RECA HSS plus fúrókazetta acél kék 1,0 13,0 1,0 5, RECA HSS plus fúrókazetta acél kék 1,0 5, RECA HSS plus fúrókazetta acél kék 6,0 10, RECA HSS hengerelt, tárolódobozban acél kék 1,0 10, RECA HSS hengerelt, tárolódobozban acél kék 1,0 13, RECA HSS-CO5 INOX plus fúrókazetta nemesacél zöld 1,0 10,0 1,0 5, RECA HSS-CO5 INOX plus fúrókazetta nemesacél zöld 1,0 13,0 1,0 5, RECA ultra INOX plus fúrókazetta nemesacél zöld 1,0 10,0 1,0 5, RECA ultra INOX plus fúrókazetta nemesacél zöld 1,0 13,0 1,0 5, RECA Üres műanyag tárolódoboz zöld 1,0 10, RECA Üres műanyag tárolódoboz zöld 1,0 13,0 1 0,5 mm-es méretemelkedessel 1 0,1 mm-es méretemelkedéssel RECA safe plus fúrókazetták Ütés- és törésálló műanyag tárolódoboz csigafúrók számára Kazettás kialakításának köszönhetően stabilan egymásra helyezhető. Rendkívül stabil műanyag zsanérokkal a több mint nyitásteszt önmagáért beszél. 37

38 Minden RECA precíziós csigafúróval szemben különleges követelményeket támasztunk: Csak olyan fúró kerülhet be a programunkba, amely a minőségi követelményeinknek maradéktalanul megfelel. A mindennapi használatban ezek a különleges jellemzők nyújtotta előnyök rendre megmutatkoznak. teljes egészében köszörülve = exakt, méretpontos furatok egyenletes, finomszemcsés anyagszerkezet = magas nyomószilárdság és rugalmasság kitűnő élettartam mellett a legmodernebb gépeken a legmodernebb eljárással (CAD/CAM) készített kimagasló precizitású élek = kiváló forgácsoló-teljesítmény, amely maximális előtolással párosul a fúró csúcsától a szár felé szűkített külső átmérő = kisebb súrlódás, kisebb kopás, nincs berágódás, megnövelt törésszilárdság emelkedő magvastagság = csökkentett vibráció mellett nagyfokú stabilitás kúppalást-köszörülés = ütésekkel és oldalirányú erőkkel szembeni kimagasló érzéketlenség Fúróátmérő DIN 338 DIN 340 DIN 1897 DIN 1869 extra hosszú csigafúró h8-as tűrési osztály Teljes Forgácshoronyhossz Teljes Forgács- Teljes Forgácshoronyhossz hossz hossz horonyhossz hossz Teljes Forgácshoronyhossz Teljes hossz hossz Forgácshoronyhossz Teljes Forgácshoronyhossz hossz mm mm mm mm mm mm mm mm mm mm mm mm Típus 1 Típus 2 Típus 3 0,24 19,0 2,5 19,0 1,5 0,30 19,0 3,0 19,0 1,5 0,38 19,0 4,0 19,0 2,0 0,48 20,0 5,0 30,0 10,0 19,0 2,5 0,53 22,0 6,0 32,0 12,0 20,0 3,0 0,60 24,0 7,0 35,0 15,0 21,0 3,5 0,67 26,0 8,0 38,0 18,0 22,0 4,0 0,75 28,0 9,0 42,0 21,0 23,0 4,5 0,85 30,0 10,0 46,0 25,0 24,0 5,0 0,95 32,0 11,0 51,0 29,0 25,0 5,5 1,06 34,0 12,0 56,0 33,0 26,0 6,0 1,18 36,0 14,0 60,0 37,0 28,0 7,0 1,32 38,0 6,0 65,0 41,0 30,0 8,0 1,50 40,0 18,0 70,0 45,0 32,0 9,0 1,70 43,0 20,0 76,0 50,0 34,0 10,0 115,0 75,0 1,90 46,0 22,0 80,0 53,0 36,0 11,0 120,0 80,0 2,12 49,0 24,0 85,0 56,0 38,0 12,0 125,0 85,0 160,0 110,0 205,0 135,0 2,36 53,0 27,0 90,0 59,0 40,0 13,0 135,0 90,0 170,0 115,0 215,0 145,0 2,65 57,0 30,0 95,0 62,0 43,0 14,0 140,0 95,0 180,0 120,0 225,0 150,0 3,00 61,0 33,0 100,0 66,0 46,0 16,0 150,0 100,0 190,0 130,0 240,0 160,0 3,35 65,0 36,0 106,0 69,0 49,0 18,0 155,0 105,0 200,0 135,0 250,0 170,0 3,75 70,0 39,0 112,0 73,0 52,0 20,0 165,0 115,0 210,0 145,0 265,0 180,0 4,25 75,0 43,0 119,0 78,0 55,0 22,0 175,0 120,0 220,0 150,0 280,0 190,0 4,75 80,0 47,0 126,0 82,0 58,0 24,0 185,0 125,0 235,0 160,0 295,0 200,0 5,30 86,0 52,0 132,0 87,0 62,0 26,0 195,0 135,0 245,0 170,0 315,0 210,0 6,00 93,0 57,0 139,0 91,0 66,0 28,0 205,0 140,0 260,0 180,0 330,0 225,0 6,70 101,0 63,0 148,0 97,0 70,0 31,0 215,0 150,0 275,0 190,0 350,0 235,0 7,50 109,0 69,0 156,0 102,0 74,0 34,0 225,0 155,0 290,0 200,0 370,0 250,0 8,50 117,0 75,0 165,0 109,0 79,0 37,0 240,0 165,0 305,0 210,0 390,0 265,0 9,50 125,0 81,0 175,0 115,0 84,0 40,0 250,0 175,0 320,0 220,0 410,0 280,0 10,60 133,0 87,0 184,0 121,0 89,0 43,0 265,0 185,0 340,0 235,0 430,0 295,0 11,80 142,0 94,0 195,0 128,0 95,0 47,0 280,0 195,0 365,0 250,0 455,0 310,0 13,20 151,0 101,0 205,0 134,0 102,0 51,0 295,0 205,0 375,0 260,0 480,0 330,0 14,00 160,0 108,0 214,0 140,0 107,0 54,0 15,00 169,0 114,0 220,0 144,0 111,0 56,0 16,00 178,0 120,0 227,0 149,0 115,0 58,0 17,00 184,0 125,0 235,0 154,0 119,0 60,0 18,00 191,0 130,0 241,0 158,0 123,0 62,0 19,00 198,0 135,0 247,0 162,0 127,0 64,0 20,00 205,0 140,0 254,0 166,0 131,0 66,0 38

39 Csigafúrók, fogalmak Műszaki információk DIN 338 Teljes hossz Test Hengeres szár Forgácshoronyhossz Szűkítés Megnövelt magvastagság Fúróátmérő Élszalag Csavarvonal hajlásszöge Tengely Szárátmérő Forgácshorony Csavarvonal emelkedése Morse-kúp DIN 228 x képe nagyítva Szár a DIN 228 B alak b B D d szabvány méretezése alapján max. MK 1 5,2 8,7 12,2 9,0 MK 2 6,3 13,5 18,0 14,0 MK 3 7,9 18,5 24,1 19,1 MK 4 11,9 24,5 31,6 25,2 MK 5 15,9 35,7 44,7 36,5 39

40 A megfelelő méret egy szempillantás alatt RECA HSS magfúrók Weldon-szárral 19 mm (3/4 ) Cikkszám Teljes hossz Furatmélység Csom. mm mm mm egys ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30,0 1 Cikkszám Teljes hossz Furatmélység Csom. mm mm mm egys ,0 88,0 55, ,0 88,0 55, ,0 88,0 55, ,0 88,0 55, ,0 88,0 55, ,0 88,0 55, ,0 88,0 55, ,0 88,0 55, ,0 88,0 55, ,0 88,0 55, ,0 88,0 55, ,0 88,0 55, ,0 88,0 55, ,0 88,0 55,0 1 RECA HSS-CO5 magfúrók Weldon-szárral 19 mm (3/4 ) Cikkszám Teljes hossz Furatmélység Csom. mm mm mm egys ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30, ,0 63,0 30,0 1 Cikkszám Teljes hossz Furatmélység Csom. mm mm mm egys ,0 63,0 55, ,0 63,0 55, ,0 63,0 55, ,0 63,0 55, ,0 63,0 55, ,0 63,0 55, ,0 63,0 55, ,0 63,0 55, ,0 63,0 55, ,0 63,0 55, ,0 63,0 55, ,0 63,0 55, ,0 63,0 55, ,0 63,0 55,0 1 40

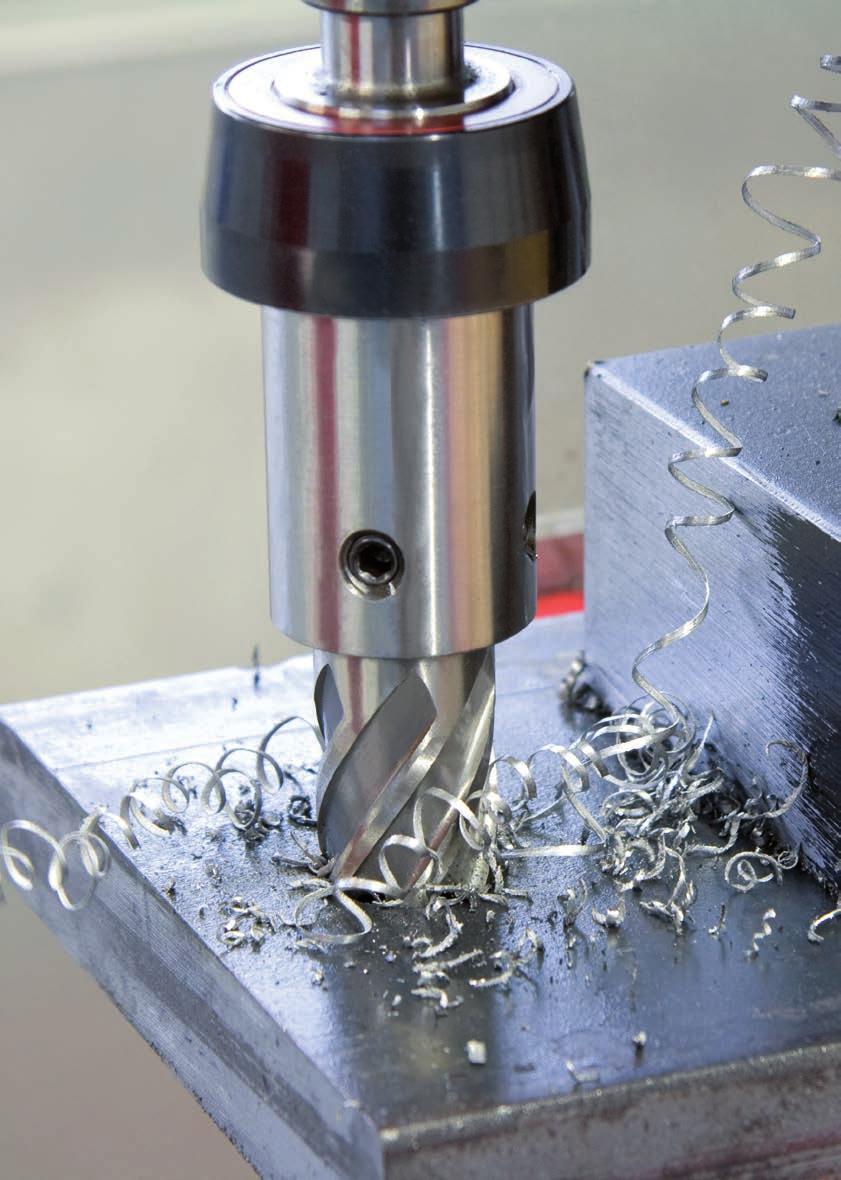

41 RECA HSS magfúrók hogy időt takarítsunk meg RECA HSS magfúrók Weldon szárral, 19 mm (3/4 ) RECA HSS-CO5 magfúrók Weldon szárral, 19 mm (3/4 ) Felhasználása: Kiválóan alkalmasak acél (I-profilok, lemezek), acélöntvény, színes- és könnyűfém anyagok, valamint műanyagok megmunkálására. Jellemzői: A HSS magfúrók Morse-kúpos vagy Weldon-befogású állványos- és oszlopos fúrógépeken használhatók. A sokkal kisebb forgácsolási szükséglet következtében a magfúrókkal a hagyományos csigafúrókhoz képest 75%-kal csökkenthető a fúrás időtartama. Használatukkal pontozásra és előfúrásra sincs szükség. Vezetőcsapok magfúrókhoz külön, műanyag csomagolásban szállítjuk Cikkszám Megnevezés Furatmélység Magfúró mm Vezetőcsap 6,35 77,0 mm HSS Weldon-szárú magfúrókhoz (3/4 ) 30,0 Vezetőcsap 6,35 70,0 mm RS5e típusú fúrógépekhez és HSS Weldon-szárú magfúrókhoz (3/4 ) 30,0 Vezetőcsap 6,35 97,0 mm HSS Weldon-szárú magfúrókhoz (3/4 ) 55,0 Vezetőcsap 6,35 123,0 mm 55,0 HSS/keményfém Weldon-szárú magfúrókhoz (3/4 ) és Quick IN-befogáshoz + Átalakítóelem Vezetőcsap 8,0 112,0 mm 50,0 keményfém Weldon-szárú magfúrókhoz (3/4 ) 41

42 42

43 RECA HM magfúró Keményfém vágóélekkel RECA HM magfúrók Weldon szárral, 19 mm (3/4 ) magfúrók keményfém vágóéllel elsősorban vasúti sínekhez, Hardox /Weldox 400 acélokhoz, egyéb acélokhoz, acélöntvényhez, erős krómötvözésű acélokhoz, mint pl. V2A és V4A és erősebben ötvözött acélokhoz Cikkszám Teljes hossz Furatmélység Csom. mm mm mm egys ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50,0 1 Cikkszám Teljes hossz Furatmélység Csom. mm mm mm egys ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50, ,0 84,0 50,0 1 43

44 Áttekintés, műszaki adatok a mágnestalpas állványos fúrógépekről, RS5e RS40e Az új RS-generáció Műszaki adatok: Asztali fúrógép RS5e Mágnestalpas állványos fúrógép Mágnestalpas állványos fúrógép Mágnestalpas állványos fúrógép Mágnestalpas állványos fúrógép Cikkszám Mágneses erő: N N N N N Teljesítményfelvétel: Watt Watt Watt Watt Watt Menet: 1 menetes 1 menetes 2 menetes 2 menetes 2 menetes Fordulatszám: m/perc 450 m/perc 250/450 m/perc / m/perc / m/perc Fordulatszám-szabályzó: igen nem nem igen igen Erő-szabályzó: nem nem nem nem igen Jobb-/bal irányváltás: nem nem nem igen igen Magasság: 182,0 mm 413,0 548,0 mm 408,0 598,0 mm 408,0 598,0 mm 450,0 640,0 mm Felfekvés felülete: 160,0 80,0 mm 160,0 80,0 mm 190,0 90,0 mm 190,0 90,0 mm 190,0 90,0 mm Tömeg: 11,0 kg 13,0 kg 18,0 kg 18,0 kg 24,0 kg Löket: 38,0 mm 135,0 mm 190,0 mm 190,0 mm 190,0 mm Befogás: Weldon-szár 19,0 mm Weldon-szár 19,0 mm Morse-kúp MK 2 Morse-kúp MK 2 Morse-kúp MK 3 Magfúrók átmérője: 12,0 35,0 mm 12,0 35,0 mm 12,0 60,0 mm 12,0 60,0 mm 12,0 100,0 mm Fúrótokmány: 1,0 13,0 mm 3,0 16,0 mm 3,0 16,0 mm 3,0 16,0 mm Csigafúró DIN 338: max. 10,0 mm max. 13,0 mm max. 13,0 mm max. 16,0 mm Csigafúró DIN 1897: max. 13,0 mm max. 16,0 mm max. 16,0 mm max. 16,0 mm Csigafúró DIN 345: max. 20,0 mm max. 20,0 mm max. 32,0 mm Furatmélység magfúróknál: 30,0 mm 30,0 mm 30,0/50,0 mm 30,0/50,0 mm 30,0/50,0 mm Feszültség: V V V V V Szabvány-megfelelőség: VDE, CEE VDE, CEE VDE, CEE VDE, CEE VDE, CEE Mozgathatóság: nem nem nem nem +/- 7,5 mm Billenthetőség: nem nem nem nem +/- 20 Menetvágás: nem nem nem igen igen Pótlólagos támaszték: nem igen igen igen igen Tartozékok: RS5e RS10 RS20 RS25e RS40e Textil hordtáska Műanyag Műanyag Műanyag Műanyag 2 plasztikdobozzal tárolóbőrönd tárolóbőrönd tárolóbőrönd tárolóbőrönd Hatlapkulcs Hatlapkulcs Kivetőék Kivetőék Kivetőék Biztonsági öv Biztonsági öv Biztonsági öv Biztonsági öv Biztonsági öv Fúrótokmány Fúrótokmány Fúrótokmány Fúrótokmány 1,0 13,0 mm 3,0 16,0 mm 3,0 16,0 mm 3,0 16,0 mm Átalakító fúrótokmányhoz Kúpos tüske Kúpos tüske Kúpos tüske MK 2/B16 MK 2/B16 MK 3/B16 Hűtőanyagtároló flakon Hűtőanyagtároló flakon Hűtőanyagtároló flakon Hűtőanyagtároló flakon Hűtőanyagtároló flakon + rögzítő + rögzítő + rögzítő + rögzítő + rögzítő Használati útmutató Használati útmutató Használati útmutató Használati útmutató Használati útmutató 44

45 HSS magfúrók HSS DIN 345 csigafúrók A fúrás időtartamának összehasonlítása Munkadarab: acél profil Anyag: általános szerszámacél St 37-2 Furatmélység: 12,0 mm Használt gép: mágnestalpas állványos fúrógép A csigafúrókkal előfúrás nélkül fúrtunk a tömör anyagba. Megmunkálás közben nem alkalmaztunk sem hűtést, sem kenést. 120 Magfúrók HSS Csigafúrók HSS DIN Fúrási idő másodpercben ,0 mm 20,0 mm 30,0 mm A RUKO-magfúrók használata jelentős költség- és időmegtakarítást eredményezett. Mivel a magfúrók csupán gyűrű alakban forgácsolnak, s nem a teljes furatátmérőt, mint a csigafúrók, sokkal gyorsabbak (ld. ábra). Használatukkor nincs központosítás, előfúrás sem. A különbség: A magfúrókkal akár 10-szer gyorsabban dolgozhatunk a csigafúrókhoz képest. A magfúrók csupán a fogak szélességében forgácsolnak, a furatmag kilökésre kerül. Az így adódó csekélyebb energiaszükséglet és lényegesen kisebb kopás magas élettartamot biztosít a fúróknak. Csigafúrókkal a teljes furatátmérő forgácsolásra kerül. Itt tehát nagyobb energiaszükséglet és magasabb teljesítmény szükséges a munkához. Magfúró Csigafúró 45

46 Állványos fúrógép RS5e Vákuumos szorítólap Cikkszám Csőszorító elem Cikkszám Weldon-szár HSS-CO5 30,0 mm Cikkszám Vezetőcsap 6,35 70,0 mm Furatmélység 30,0 mm Cikkszám Weldon-szár HSS 30,0 mm Cikkszám Mágnestalpas állványos fúrógép RS10 Vákuumos szorítólap Cikkszám Csőszorító elem Cikkszám Magfúrók menetes csatlakozással Magfúrók Quick-IN csatlakozással Átalakítóelem Cikkszám Átalakítóelem Cikkszám Átalakítóelem Cikkszám Weldon-szár HSS-CO5 30,0 mm Cikkszám Weldon-szár HSS-CO5 55,0 mm Cikkszám Weldon-szár HSS 30,0 mm Cikkszám Weldon-szár HSS 55,0 mm Cikkszám Weldon-szár HM 50,0 mm Cikkszám Fúrótokmány Cikkszám Vezetőcsap 6,35 77,0 mm Furatmélység 30,0 mm Cikkszám Vezetőcsap 6,35 97,0 mm Furatmélység 55,0 mm Cikkszám Vezetőcsap 6,35 77,0 mm Furatmélység 30,0 mm Cikkszám Vezetőcsap 6,35 97,0 mm Furatmélység 55,0 mm Cikkszám Vezetőcsap 8,0 112,0 mm Furatmélység 50,0 mm Cikkszám

47 Mágnestalpas állványos fúrógép RS20 Vákuumos szorítólap Cikkszám Csőszorító elem Cikkszám Kúpos tüske MK 2 Cikkszám Kúpos tüske EasyLock Cikkszám Kúpos tüske MK 2 Cikkszám RECA csigafúró DIN 345 MK 2 szárral Cikkszám 0628 Cikkszám 0629 Átalakítóelem Cikkszám Magfúrók menetes csatlakozással Quick-IN átalakítóelem Cikkszám Magfúrók Quick-IN csatlakozással Fúrótokmány Cikkszám Weldon-szár HSS-CO5 30,0 mm Cikkszám Weldon-szár HSS-CO5 55,0 mm Cikkszám Weldon-szár HSS 30,0 mm Cikkszám Weldon-szár HSS 55,0 mm Cikkszám Weldon-szár HM 50,0 mm Cikkszám Vezetőcsap 6,35 77,0 mm Furatmélység 30,0 mm Cikkszám Vezetőcsap 6,35 97,0 mm Furatmélység 55,0 mm Cikkszám Vezetőcsap 6,35 77,0 mm Furatmélység 30,0 mm Cikkszám Vezetőcsap 6,35 97,0 mm Furatmélység 55,0 mm Cikkszám Vezetőcsap 8,0 112,0 mm Furatmélység 50,0 mm Cikkszám

48 Mágnestalpas állványos fúrógép RS25e Vákuumos szorítólap Cikkszám Csőszorító elem Cikkszám Kúpos tüske MK 2 Cikkszám Kúpos tüske EasyLock Cikkszám Gyorsszorító befogó menetfúrókhoz Cikkszám Kúpos tüske MK 2 Cikkszám RECA csigafúró DIN 345 MK 2 szárral Cikkszám 0628 Cikkszám 0629 Átalakítóelem Cikkszám Magfúrók menetes csatlakozással Quick-IN átalakítóelem Cikkszám Magfúrók Quick-IN csatlakozással Gyorscserélő betét biztonsági kuplunggal Cikkszám Fúrótokmány Cikkszám Weldon-szár HSS-CO5 30,0 mm Cikkszám Weldon-szár HSS-CO5 55,0 mm Cikkszám Weldon-szár HSS 30,0 mm Cikkszám Weldon-szár HSS 55,0 mm Cikkszám Weldon-szár HM 50,0 mm Cikkszám Vezetőcsap 6,35 77,0 mm Furatmélység 30,0 mm Cikkszám Vezetőcsap 6,35 97,0 mm Furatmélység 55,0 mm Cikkszám Vezetőcsap 6,35 77,0 mm Furatmélység 30,0 mm Cikkszám Vezetőcsap 6,35 97,0 mm Furatmélység 55,0 mm Cikkszám Vezetőcsap 8,0 112,0 mm Furatmélység 50,0 mm Cikkszám

49 Mágnestalpas állványos fúrógép RS40e Vákuumos szorítólap Cikkszám Csőszorító elem Cikkszám Kúpos tüske MK 3 Cikkszám Kúpos tüske EasyLock Cikkszám Gyorsszorító befogó menetfúrókhoz Cikkszám Kúpos tüske MK 3 Cikkszám RECA csigafúró DIN 345 MK 3 szárral Cikkszám 0628 Cikkszám 0629 Átalakítóelem Cikkszám Magfúrók menetes csatlakozással Quick-IN átalakítóelem Cikkszám Magfúrók Quick-IN csatlakozással Gyorscserélő betét biztonsági kuplunggal Cikkszám Fúrótokmány Cikkszám Weldon-szár HSS-CO5 30,0 mm Cikkszám Weldon-szár HSS-CO5 55,0 mm Cikkszám Weldon-szár HSS 30,0 mm Cikkszám Weldon-szár HSS 55,0 mm Cikkszám Weldon-szár HM 50,0 mm Cikkszám Vezetőcsap 6,35 77,0 mm Furatmélység 30,0 mm Cikkszám Vezetőcsap 6,35 97,0 mm Furatmélység 55,0 mm Cikkszám Vezetőcsap 6,35 77,0 mm Furatmélység 30,0 mm Cikkszám Vezetőcsap 6,35 97,0 mm Furatmélység 55,0 mm Cikkszám Vezetőcsap 8,0 112,0 mm Furatmélység 50,0 mm Cikkszám

50 50

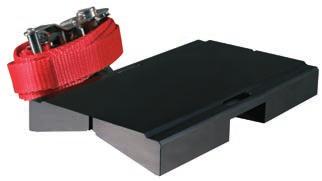

51 Közelebb a fúráshoz Tartozékok mágnestalpas fúrógépekhez Vákuumos szorítólap levegős csatlakozóval mágnestalpas fúrógépekhez Hosszúság: 400,0 mm (16 ) Szélesség: 153,0 mm ( 6 ) Magasság: 100,0 mm ( 4 ) Tömeg: 4,6 kg (10.1 lbs) Üzemi nyomás, min.: 4,5 bar (65 PSI) Üzemi nyomás, max.: 8 bar (120 PSI) Levegő fogyasztás: 0,06 m³ 2 CFM kb. 6 bar (85 PSI) Mágnestalpas fúrógépek nem mágneses felületeken történő használatát teszi lehetővé. A rögzítési felület mindig tisztítsuk meg portól, hegesztési maradványoktól, laza rozsdától és vakolatszemcséktől. Biztonsági okokból a vákuumlapot kizárólag vízszintesen rögzítsük. Cikkszám Megnevezés Vákuumos szorítólap Csőszorító lap 500 mágnestalpas fúrógépekhez Szélesség: 220,0 mm (8.7 ) Magasság: 130,0 mm (5.1 ) Szorítóöv: 28,0 mm (1.1 ) Szíj: 2,0 m (78.7 ) Tömeg: 4,4 kg (9.7 lbs) Feszítési mechanizmus: racsnis Mágnestalpas fúrógépek mm-es átmérőjű csöveken, hengeres idomokon történő használatát teszi lehetővé. Biztonsági okokból a csőszorító lapot kizárólag vízszintesen rögzítsük. Cikkszám Megnevezés Csőszorító lap 500 Vákuumos szorítólap Csőszorító lap 51

52 Átalakítóelemek mágnestalpas fúrógépekhez Cikkszám Megnevezés Mágnestalpas fúrógépek Átalakítóelem Weldon-szárral 3/4 M18 6 P1,5 menetes csatlakozós magfúrókhoz RS10/RS20/ RS25e/RS40e Átalakítóelem fúrótokmányhoz 1/2 UNF/Weldon-szár RS10/RS20/ RS25e/RS40e Quick IN csatlakozóelem Weldon-száras magfúrókhoz 3/4 RS10/RS20/ RS25e/RS40e Átalakítóelem Weldon-szárral 3/4 Quick IN csatlakozós magfúrókhoz RS10/RS20 RS25e/RS40e Csomagolási egység: külön-külön műanyag csomagolásban Fogazott koronás fúrótokmány kulccsal jobb forgásirány régi, jól bevált klasszikus munkaeszköz minden munkafolyamatra alkalmas fúrótokmány belső menetes vagy belső kúpos csatlakozással így mind kézi, illetve állványos fúrógépekhez, mind kézi ütvefúrógépekhez használható a szorítóerő fúráskor, ütvefúráskor állandó marad kizárólag jobb forgásirányú gépekhez használható Cikkszám Befogási tartomány Befogás Külső Hossz mm mm mm ,5 13 1/2 20 UNF 42,5 74, B16 50,0 86,0 Átalakító tüske DIN 238 Edzett és a DIN 238 szabvány szerinti emelkedésnek megfelelően köszörült átalakító tüske fúrótokmányok biztos felfogására. Edzett és köszörült, a DIN 228 B szabvány szerinti Morse-kúpos szárral, géporsókba való precíz befogásra. Cikkszám Befogás Befogás Hossz Mágnestalpas mm fúrógépek MK 2 B ,5 RS20/RS25e MK 3 B ,0 RS40e 52

53 Szerszámbefogók A tökéletes kapcsolat Szerszámbefogók magfúrókhoz Weldon-szárral, 19 mm (3/4 ) Cikkszám Megnevezés Mágnestalpas Magfúró Furatmélység fúrógépek mm Magfúró mm Szerszámbefogó MK 2 szárral és hűtőfolyadék-tároló palackkal RS20/RS25e 10,0 60,0 30,0/50, Szerszámbefogó MK 3 szárral és hűtőfolyadék-tároló palackkal RS40e 10,0 60,0 30,0/50, Szerszámbefogó MK2 szárral, belső hűtéssel RS20/RS25e 10,0 60,0 30,0/50, Szerszámbefogó MK3 szárral, belső hűtéssel RS40e 10,0 60,0 30,0/50,0 Automatikus gyorsbefogó EasyLock flexibilis ékes befogással, Weldon-szárral 19 mm (3/4 ) nagyon gyors szerszámcserét tesz lehetővé egyéb eszközök igénye nélkül egy kézzel is használható. Cikkszám Megnevezés Mágnestalpas Magfúró Furatmélység fúrógépek mm Magfúró mm Szerszámbefogó EasyLock MK 2 szárral, belső hűtéssel RS20/RS25e 10,0 60,0 30,0/50, Szerszámbefogó EasyLock MK 3 szárral, belső hűtéssel RS40e 10,0 60,0 30,0/50,0 A rögzítőgyűrűt tolja fel stabil pozícióba, amíg az rögzül. Helyezze be a magfúrót az EasyLock befogásba. Egy hangos kattanás -sal rögzül a fúró. A rögzítőgyűrű visszaugrik eredeti pozíciójába. A magfúró rögzül az EasyLock befogóban. A gép használatra kész. A magfúró oldásához a rögzítőgyűrűt ismét felfelé kell tolni. Figyelem! A magfúró ilyenkor egyszerűen kiesik az EasyLock befogásból. 53

54 54

55 Menetfúró betétek Minden bevetésre készen Gyorsbefogók, gyorscserélő betétek menetfúró betétek mágnestalpas fúrógépekhez Cikkszám Megnevezés Gyorsbefogó szár MK2, gyorscserélő betétekhez Gyorsbefogó szár MK3, gyorscserélő betétekhez Gyorscserélő betét 6 mm-es szárral Gyorscserélő betét 7 mm-es szárral Gyorscserélő betét 8 mm-es szárral Gyorscserélő betét 9 mm-es szárral Gyorscserélő betét 10 mm-es szárral Gyorscserélő betét 11 mm-es szárral Gyorscserélő betét 12 mm-es szárral Gyorscserélő betét 14 mm-es szárral Gyorscserélő betét 16 mm-es szárral Gyorscserélő betét 18 mm-es szárral *A kívánt szárátmérő értéket a lenti táblázat alapján kalkulálhatjuk Áttekintés szárátmérő adatok: Menet Szár- mm Szár- mm Menet Szár- mm névl. méret DIN 371 DIN 376 névl. méret DIN 374 M 3 MF 3 M 4 MF 4 M 5 6,0 MF 5 M 6 6,0 MF 6 M 8 8,0 6,0 MF 8 6,0 M 10 10,0 7,0 MF 10 7,0 M 12 9,0 MF 12 9,0 M 14 11,0 MF 14 11,0 M 16 12,0 MF 16 12,0 M 18 14,0 MF 18 14,0 M 20 16,0 MF 20 16,0 M 22 18,0 MF 22 18,0 M 24 18,0 MF 24 18,0 55

56 Irányértékek a fordulatszámra vonatkozóan HSS és HSS-CO5 magfúrók használatához Ötvözetlen Ötvözött acél Öntvényvas Réz-cink Réz-cink Ötvözött Termoplasztikus Duroplasztikus Anyag: szerszámacél 1000 N/mm N/mm 2 ötvözetek ötvözetek aluminium műanyagok műanyagok 700 N/mm 2 szilárdságig szilárdság merev nyúlós 11%-os szilícium szilárdságig felett tartalomig Vc = m/min Hűtő-kenőanyag: vágó-üregelő spray vágó-üregelő spray levegő levegő levegő vágó-üregelő spray víz levegő mm coll ford./perc ford./perc ford./perc ford./perc ford./perc ford./perc ford./perc ford./perc 12,0 15/ ,0 33/ ,0 35/ ,0 19/ ,0 5/ ,0 43/ ,0 45/ ,0 3/ ,0 25/ ,0 53/ ,0 7/ ,0 29/ ,0 15/ ,0 63/ ,0 1 1/ ,0 1 1/ ,0 1 3/ ,0 1 9/ ,0 1 3/ ,0 1 7/ ,0 1 17/ ,0 1 19/ ,0 1 11/ ,0 1 3/ ,0 1 27/ ,0 1 29/ ,0 1 1/ ,0 1 17/ ,0 1 37/ ,0 1 39/ ,0 1 21/ ,0 1 11/ ,0 1 47/ ,0 1 25/ ,0 1 13/ ,0 1 55/ ,0 1 57/ ,0 1 15/ ,0 1 31/ , ,0 2 3/ ,0 2 3/ ,0 2 1/ ,0 2 5/ ,0 2 3/

57 Irányértékek a fordulatszámra vonatkozóan magfúrókhoz keményfémvágással Ötvözetlen Ötvözött acél Öntvényvas Réz-cink Réz-cink Ötvözött Termoplasztikus Duroplasztikus Anyag: szerszámacél 1000 N/mm N/mm 2 ötvözetek ötvözetek aluminium műanyagok műanyagok 700 N/mm 2 szilárdságig szilárdság merev nyúlós 11%-os szilícium szilárdságig felett tartalomig Vc = m/min Hűtő-kenőanyag: vágó-üregelő spray vágó-üregelő spray levegő levegő levegő vágó-üregelő spray víz levegő mm coll ford./perc ford./perc ford./perc ford./perc ford./perc ford./perc ford./perc ford./perc 12,0 15/ ,0 33/ ,0 35/ ,0 19/ ,0 5/ ,0 34/ ,0 45/ ,0 3/ ,0 25/ ,0 3/ ,0 7/ ,0 13/ ,0 15/ ,0 63/ ,0 1 1/ ,0 1 1/ ,0 1 3/ ,0 1 9/ ,0 1 3/ ,0 1 7/ ,0 1 17/ ,0 1 19/ ,0 1 11/ ,0 1 3/ ,0 1 27/ ,0 1 29/ ,0 1 1/ ,0 1 17/ ,0 1 37/ ,0 1 39/ ,0 1 21/ ,0 1 11/ ,0 1 47/ ,0 1 25/ ,0 1 13/ ,0 1 55/ ,0 1 57/ ,0 1 15/ ,0 1 31/ , ,0 2 3/ ,0 2 3/ ,0 2 1/ ,0 2 5/ ,0 2 3/ ,0 2 13/ ,0 2 9/ ,0 2 43/ ,0 2 3/ ,0 2 51/ ,0 2 61/ ,0 3 5/ ,0 3 11/ ,0 3 35/ ,0 3 47/ ,0 3 15/

58 RECA Kft. RECA CONNECTS. PERFORMS. INSPIRES. RECA arecal vágó-üregelő spray Ásványiolaj-komponensektől mentes BIO termék Magas értékű fúró- és vágószer, amelynek alkotóelemei biológiailag teljesen lebomlanak. Optimálisan használható minden acélfajta, nemes- és öntvényacél, titán és nemvas fémek fúrásához, esztergálásához, marásához, fűrészeléséhez, és ezekben az anyagokban való menetkészítésekhez. A termék alapját utánanövő nyersanyag alkotja. Fő alkotóeleme élelmiszer minőségű finomított repceolaj. A termék hűtő- és kenőanyagként hat. Jelentősen meghosszabbítja a szerszámok élettartamát. Megelőzi a forgácsoknak a szerszámra való felrakódását. A termék a kezelt alkatrészeket tartósan védi a korróziótól. Cikkszám Tartalom: 400 ml Csom. egys.: 15 db Cikkszám Tartalom: 10 l, műanyag kannában Csom. egys.: 1 db RECA arecal hűtő-kenőanyag-koncentrátum Vízzel hígítható hűtő-kenőanyag emulzió építésére Vízzel hígítható 1:20 arányban (= 5%), Erősen ötvözött acélok esetében 1:10 arányig (= 10%) Fúró- és esztergálógépek, NC- és CNC-gépek, valamint kör-, szalag- és kengyelfűrész esetén alkalmazható. A termék klór- és nitritmentes. Cikkszám Tartalom: 5 l, műanyag kannában Csom. egys.: 1 db RECA Kft. Kondorfa u. 10. H-1116 Budapest Tel. 0036/ 1/ Fax 0036/ 1/ recakft@reca.hu A prospektusban szereplő valamennyi adatra érvényes, hogy azokból következően a Reca Kft.-nek nem keletkezik kötelezettsége. Minden információt a legjobb tudásunk szerint tüntettünk fel a katalógusban. A termékekről a kivitelüket, minőségüket, valamint felhasználási területüket illető részletes leírások, továbbá valósághű ábrák találhatók a katalógusban. Fenntartjuk azonban a jogot, hogy előzetes tájékoztatás nélkül változtatásokat hajtsunk végre a katalógusban szereplő adatokra vonatkozóan pl. termékfejlesztések következtében, vagy csupán azért, hogy kijavítsuk a pontatlanságokat. Az esetleges nyomtatási hibákból és a termékek hibás felhasználásából adódó következményekért nem vállalunk felelősséget. A katalógus a Reca Kft. tulajdona marad. Utánnyomása, valamint részleteiben való kiadása kizárólag a Reca Kft. írásbeli engedélyével lehetséges! KD.: 04/2018
