1 ÉSSZERŰ MEGOLDÁSOK! EZ A LÉNYEG TŰZ/ HÁGCSÓLÉTRÁK ESETÉN! ÉV MINŐSÉGI GARANCIA Szériatermékek acélból,nemesacálból, alu/eloxált alumíniumból Anyagválasztás a mindenkori alkalmazásnak megfelelően Racionális modulrendszer Egyszerű és gyors szerelés Tartozékok Dobogók, kilépők, beszállólétra fali rögzítők stb. Tervezési segédlet GYORSSZÁLLÍTÓ PROGRAM 1-3 Kiszállítás 1 3 munkanapon belül

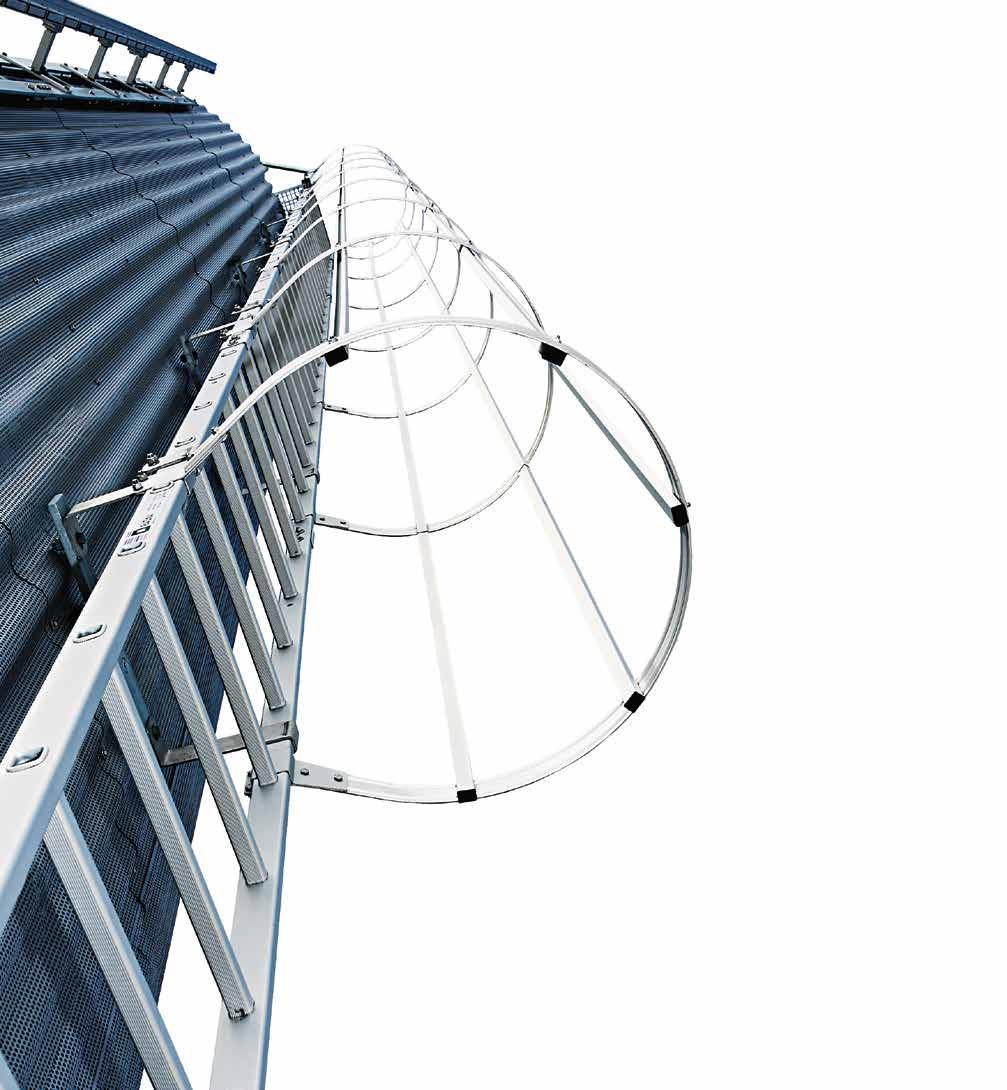

2 HÁGCSÓLÉTRÁK A Günzburger hágcsólétrák a következő szabványoknak és előírásoknak felelnek meg: Norm DIN EN ISO 142-4, resp. DIN , resp. DIN , ASR A 1.8, DGUV Information (korábban BGI/GUV-I 5189) és az érvényes balesetmegelőzési előírásoknak. A hágcsólétrák mindig akkor a megfelelő megoldások, ha épületekhez, gépekhez vagy berendezésekhez egy állandó feljárás szükséges. A hágcsólétrák robusztusak, hosszú élettartamúak, hatékonyak és biztos fel-és lejutást tesznek lehetővé nagyobb magasságoknál is. A kényelmes dobogók lehetővé teszik a pihenést és az egyszerű átszállást a többágú létra kiviteleknél. A terjedelmes tartozéklistánk lehetővé teszi az építészeti adottságokból fakadó sokoldalú felhasználást. Az optimalizált szerelési rendszerünk lehetővé teszi, hogy még komplex, többágú létrák szerelése esetén is mintegy 30%-al rövidebb idő alatt készüljünk el a kivitelezéssel. A hátvédőnknek egy új, nagy stabilitású rögzítési rendszere a modern válasz a gazdaságosság növekvő elvárásainak. A hágcsólétrákat a megrendelőinkkel szoros összhangban tervezzük a felhasználási hely és a funkció függvényében. A gondos tervezés már fél megoldást jelent

3 Az adottságok és a felhasználási célok függvényében a hágcsólétrákra különböző szabványok vonatkoznak. A GÜNZBURGER STEIGTECHNIK hágcsólétrái a következő szabványoknak felelnek meg: DIN : rögzített hágcsólétrák építményeken Alkalmazási terület: építményeken karbantartási és tisztítási munkákhoz. Kéményekre külön előírások vonatkoznak, kérjük küldje el vonatkozó kérdését. DIN : vészlétrák-vagy menekülő létrák Alkalmazási terület: a vészlétrák olyan építési szerkezetek amik segítségével embereket menekíthetünk. Alapvetően önmentésre is alkalmasnak kell lenniük. DIN EN ISO 142-4: rögzített hágcsólétrák gépi berendezéseken Alkalmazási terület: stabil és mobil gépek, berendezések megközelítésére. Ez vonatkozhat akár egy épület, - mint a berendezés egy részének - a megközelítésére. A hágcsólétrákat a felhasználás jellegének függvényében különböző anyagminőségben szállítjuk: Anyagminőség Fokok Szélesség Szármagas. Jellemzők Alkalmazási terület robusztus és Aluminíum színtelen 30 x 30 mm bordázott 520 mm 60 mm nemes eloxált kinézetű Alumínium sima 30 x 30 mm bordázott 520 mm 60 mm Horganyzott acél 30 mm lyukacsos létrafok 520 mm 60 mm Nemesacél 30 mm lyukacsos létrafok 520 mm 60 mm kedvező árfekvés, könnyű, univerzális nagyon robusztus és ellenálló hosszú élettartamú és tartós Építészet és minden egyéb igényes alkalmazásra beltéri használatra és feltételesen kültérre Ipari berendezésekhez, és építőipari felhasználásra Egészségügyi,- vegyi területeken élelmiszeriparban, építészetben 156

4 rögzített hágcsólétrák építményeken DIN : rögzített létrák építményeken egy-és többágú létrák hátvédővel Tervezési segédlet: Alkalmazási terület Épületeknél karbantartási, tisztítási munkálatokra. Kéményekre a rögzítés és a hátvédelem tekintetében külön előírások vonatkoznak kérjük küldje el kérdését. Tervezés és használat Az egyes létraágak hossza és a pihenődobogóktól való távolság a felhasználó hágcsólétrával kapcsolatos tapasztalatától függ. Felhasználócsoport 1 illetve 2. 1) Felhasználók hágcsólétra használati tapasztalattal (pl. Antennaépítők); a DIN szerint felhasználó csoport C 2) Felhasználók hágcsólétra használati tapasztalat nélkül (pl. magánszemélyek); a DIN szerint felhasználó csoport A + B 157

5 rögzített létrák építményeken * * Távolság a tető pereméig Figyelem: 5,0 méter mászási magasság felett hátvédőt kell alkalmazni -amennyiben ez építészetileg lehetséges. 10,0 méter mászási magasság felett a létrát osztott kivitelben kell szerelni. Egy létraág maximális hossza a 10,0 métert nem haladhatja meg. Kivétel: amennyiben az osztott kivitel építészetileg nem lehetséges, úgy a létra 10,0 méter felett is egyágú lehet. Ilyen esetben az átszálló dobogó helyett egy felnyitható köztes dobogót kell beépíteni ( / / / 68960). Oldalsó átszállás esetén a létraszárakat hosszabban kell vezetni. Biztosítatlan kiszállás esetén kétoldali korlátok alkalmazása javasolt, lásd DIN EN ISO (kiszállókorlát ). Ha a kiszállási távolság több mint 75 mm, úgy egy kiszálló lépcső használata javasolt; Kiszállásnál egy biztosító ajtó alkalmazása javasolt;

6 rögzített hágcsólétrák gépi berendezéseken DIN : rögzített létrák építményeken Egy-és többágú létrák építményeken Egyágú létrák hátvédővel (mászási magasság max. 10,0 m) Mászásimagass. ág (m) Alumínium eloxált * Szállítási terjedelem 5,0 m alatt hátvédő nélkül. Aluminium blank Horganyzott acél Nemesacél 4,76 5, * 590, * 443, * 490, * 1.563, ,60 6, , , , , ,44 7, , , , , ,28 8, , , , , ,40 9, , , , , ,52 10, , , , , Létra 1,96 m Létra 2,80 m Létra 3,64 m Kiszálló szár Fali rögzítő merev, 200 mm faltávolság Hátvédő kengyel, Ø 700 mm Hátvédő merevítő mm Létraösszekötő Többágú létrák hátvédővel (10,0 m mászási magasság fölött) Felhasználó csoport 1 = létraágak maximális hossza 10,0 m. Létrarhossz (m) inkl. kiszállószár Mászásimagass. ág (m) Alumínium eloxált Aluminium blank Horganyzott acél Nemesacél 10,64 11, , , , , ,76, , , , , ,60 13, , , , , ,44 14, , , , , ,28 15, , , , , , 16, , , , , ,96 17, , , , , ,08 18, , , , , ,92 19, , , , , ,76 19, , , , , Létra 1,96 m Létra 2,80 m Létra 3,64 m Kiszálló szár Fali rögzítő merev, 200 mm faltávolság Hátvédő kengyel, Ø 700 mm Hátvédő merevítő mm Hátvédő kengyel eltolt kivitel Átszálló dobogó Létraösszekötő Felhasználó csoport 2 = létraágak maximális hossza 6,0 m. Létrarhossz (m) inkl. kiszállószár Mászásimagass. ág (m) Létrarhossz (m) inkl. kiszállószár Alumínium eloxált Aluminium blank Horganyzott acél Nemesacél 10,92, , , , , ,76, , , , , ,16 14, , , , , ,00 15, , , , , , 16, , , , , ,96 17, , , , , ,80 18, , , , , ,64 18, , , , , ,76 19, , , , , Létra 1,96 m Létra 2,80 m Létra 3,64 m Kiszállószár Fali rögzítő merev, 200 mm faltávolság Hátvédő kengyel, Ø 700 mm Hátvédő merevítő mm Hátvédő kengyel eltolt kivvitel Átszálló dobogó Létraösszekötő 159

7 vészlétrák DIN : Vész/menekülő létrák Egy-és többágú létrák hátvédővel tervezési segédlet: Alkalmazási terület A vészlétrák olyan építési szerkezetek, amelyeken veszély esetén a menekülésre képes emberek elmenekülhetnek, vagy embereket elmenekíthetnek. Megjegyzések a fogalmakhoz A vészlétrák lehetővé teszik az önmentést, de alkalmasak idegenmentésre is (pl. tűzoltóság). Nem helyettesítik a második építési menekülő utakat az építési jog szerint. Önmentésre képes személyeknek a DIN szerint azok számítanak, akik mind testileg, mind szellemileg képesek egy vészlétrát önállóan használni. Tervezés és használat Vészlétra tervezés esetén be kell vonni az illetékes katasztrófavédelmi szerveket. 1,0 m magasság felett be, -ki, -átszállók, kapaszkodók alkalmazása szükséges. Figyelem! 10,0 méter mászási magasság felett a hágcsólétrát osztott kivitelben kell építeni. Ebben az esetben egy létraág maximális hossza a 6 métert nem haladhatja meg. Ha a hágcsólétra és a korlátok közötti távolság több mint 0 mm, úgy a korlátot a kapaszkodó és a térdléc környékén a létrával fixen össze kell kötni (új előírás az új DIN :2017 szerint) (alkalmazása az áthidaló hosszabbítónak; > 60986; 173. oldal). Oldalsó kiszállásnál a létraelemeket magasabbra kell vezetni. Biztosítatlan kiszállás esetén kétoldali korlátok alkalmazása javasolt, lásd DIN EN ISO (kiszállókorlát 60981). Ha a kiszállási távolság több mint 75 mm, úgy egy kiszálló lépcső használata javasolt;

8 vészlétrák DIN : Vészlétrák Egy-és többágú létrák hátvédővel * * Távolság a tető pereméig Egyágú létrák hátvédővel (max. 10,0 m mászási magasságig) Mászásimagass. ág (m) Létrarhossz (m) inkl. kiszállószár Alumínium eloxált Aluminium blank Horganyzott acél Nemesacél Létra 1,96 m Létra 2,80 m Létra 3,64 m Kiszálló szár Fali rögzítő merev, 200 mm faltávolság Hátvédő kengyel, Ø 700 mm Hátvédő merevítő mm Létraösszekötő 4,76 5, , , , , ,60 6, , , , , ,44 7, , , , , ,28 8, , , , , ,40 9, , , , , ,52 10, , , , , Többágú létrák hátvédővel (10,0 m mászási magasság fölött) Egyes létraágak maximális hossza 6,0 m. Mászásimagass. ág (m) Létrarhossz (m) inkl. kiszállószár Alumínium eloxált Aluminium blank Horganyzott acél Nemesacél 10,92, , , , , ,76, , , , , ,16 14, , , , , ,00 15, , , , , , 16, , , , , ,96 17, , , , , ,80 18, , , , , ,64 18, , , , , ,76 19, , , , , Létra 1,96 m Létra 2,80 m Létra 3,64 m Kiszállószár Fali rögzítő merev, 200 mm faltávolság Hátvédő kengyel, Ø 700 mm Hátvédő merevítő mm Hátvédő kengyel eltolt kivvitel Átszálló dobogó Létraösszekötőder 161

9 DIN EN ISO 142-4: rögzített létrák gépi berendezéseken Egy-és tőbbágú létrák hátvédővel rögzített létrák gépi berendezéseken tervezési segédlet: Alkalmazási terület Gépek és berendezések megközelítésére. Tervezés és használat A gépi berendezések hágcsólétrái hozzáférést biztosítanak karbantartási, javítási, tisztítási munkák esetén. Vonatkozhat akár egy épület, -mint a berendezés egy részének - a megközelítésére. Figyelem: 3,0 méter mászási magasság felett hátvédőt kell alkalmazni. 10,0 méter mászási magasság felett osztott kivitelű hágcsólétrát kell használni. egy létraág maximális hossza a 6,0 métert nem haladhatja meg. Ha az építési adottságok nem teszik lehetővé az osztott létra alkalmazását, úgy kérjük vegye fel velünk a kapcsolatot, szívesen segítünk. Oldalsó kiszállásnál a létraelemeket magasabbra kell vezetni. Biztosítatlan kiszállás esetén kétoldali korlátok alkalmazása javasolt, lásd DIN EN ISO (kiszállókorlát ). Ha a kiszállási távolság több mint 75 mm, úgy egy kiszálló lépcső használata javasolt; Kiszállásnál egy biztosító ajtó alkalmazása javasolt;

10 rögzített hágcsólétrák gépi berendezéseken DIN EN ISO 142-4: rögzített hágcsólétrák gépi berendezéseken Egy-és többágú hágcsólétrák hátvédővel * * Távolság a tető pereméig Egyágú hágcsólétrák hátvédővel (max. 10,0 m mászási magasságig) Létra Mászási hossz (m) magass. inkl. -ig (m) kiszállószár Aluminium UVP eloxált o. MwSt. Euro Alumínium UVP blank o. MwSt. Euro UVP Horg.acél o. MwSt. Euro UVP nemesacél o. MwSt. Euro 4,76 5, , , , , ,60 6, , , , , ,44 7, , , , , ,28 8, , , , , ,40 9, , , , , ,52 10, , , , , Létra1,96 m Létra2,80 m Létra3,64 m Kiszállószár Fali rögzítő merev, 200 mm faltávolság Hátvédő kengyel, Ø 700 mm Hátvédő merevítő mm Létra összekötő Többágú hágcsólétra hátvédővel (10,0 m mászási magasság felett) A létraágak hossza max. 6,0 m. Mászási magass. -ig (m) Létra hossz (m) inkl. kiszállószár Aluminium eloxált Alumínium blank Horg.acél nemesacél 10,92, , , , , ,76, , , , , ,16 14, , , , , ,00 15, , , , , , 16, , , , , ,96 17, , , , , ,80 18, , , , , ,64 18, , , , , ,76 19, , , , , Létra1,96 m Létra 2,80 m Létra 3,64 m Kiszállószár Fali rögzítő merev, 200 mm faltávolság Hátvédő kengyel Ø 700 mm Hátvédő merevítő mm Hátvédő kengyel eltolt kivitel Átszálló dobogó Létraösszekötőr Biztosító merevítő 163

11 Hágcsólétra építőelemek Hágcsólétra: építőelemek Létraelemek Létra 1,96 m 7 fokos Létraszélesség 520 mm, foktávolság 280 mm, szárméret 60 x 25 mm, fokméret 30 x 30 mm, fokok kivitele: alumínium és eloxált alumínium esetén bordázott fokok, horganyzott és nemesacél esetén lyukacsos. fokok Anyag Alu eloxált ,00 Alu sima ,00 Horganyzott acélt ,00 Nemesacél ,00 Létra 2,80 m 10 fokos Létraszélesség 520 mm, foktávolság 280 mm, szárméret 60 x 25 mm, fokméret 30 x 30 mm, fokok kivitele: alumínium és eloxált alumínium esetén bordázott fokok, horganyzott és nemesacél esetén lyukacsos. fokok Anyag Alu eloxált ,00 Alu sima ,00 Horganyzott acélt ,00 Nemesacél ,00 Létra 3,64 m 13 fokos Létraszélesség 520 mm, foktávolság 280 mm, szárméret 60 x 25 mm, fokméret 30 x 30 mm, fokok kivitele: alumínium és eloxált alumínium esetén bordázott fokok, horganyzott és nemesacél esetén lyukacsos. fokok Anyag Alu eloxált ,00 Alu sima ,00 Horganyzott acélt ,00 Nemesacél ,00 Létraösszekötő 200 mm Létraösszekötő belül fekvő, a létrák összekötéséhez. Anyag Aluöntvény ,00 / 2 darab Nemesacéll ,00 / 2 darab Összekötő merevítő mm hosszú nemesacélból, a létraelemek összekötéséhez amennyiben az építési adottségok miatt a fali rögzítő távolsága nagyobb mint 2 méter. Létránként 2 db. szükséges. Új! Anyag nemesacél ,00 / darab Szorító bilincs 2 db. bilincs hátvédő kengyel szerelése esetén, ha összeköző merevítőt használunk. Anyag Horganyzott acél ,00 / 2 darab 164

12 Hágcsólétra építőelemek Fali rögzítő U-kengyel Fali rögzítő merev Ø 13 Ø 13 faltávolság 150 mm ,00 faltávolság 200 mm ,00 kép kép Fali rögzítő állítható faltávolság állítási tartomány mm , mm ,00 Fali rögzítők & talplemez tengelytáv Ø 16x26 Állítható fali rögzítő faltávolság állítási tartomány mm , tengelytáv Ø 16x26 Fali rögzítő merev faltávolság 200 mm ,00 nemesacél ,00 nemesacél ,00 kép kép tengelytáv Ø 16x26 Állítható fali rögzítő faltávolság állítási tartomány mm , tengelytáv Ø 16 Állítható fali rögzítő faltávolság állítási tartomány mm ,00 kép Nemesacél ; tengelytáv 650, 65 mm ,00 kép Nemesacél ; tengelytáv 435, 100 mm ,00 faltávolság 500 kép tengelytáv 150 Ø 16 Fali rögzítő merev faltávolság 500 mm 1 szett 1x jobb, 1x bal oldali faltávolság 800 mm érdeklődésre ,00/Szett kép Anyag tengelytáv Ø 16 Faltávolság mm Egyedi rögzítő * faltávolság lásd táblázat. 1 szett 1x jobb 1x bal oldali * Hosszabb szállítási határidő - egyedi gyártás miatt Súly kg horg. acél , ,00 / Szett , ,00 / Szett , ,00 /Szett , ,00 / Szett nemesacél , ,00 / Szett , ,00 / Szett , ,00 / Szett , ,00 / Szett 165

13 Hágcsólétra építőelemek Fali rögzítők szigetelt homlokzatraelőreugró homlokzatra etc. tengelytáv Állítható fali rögzítő szorító kengyellel tengelytáv Fali rögzítő hőszigeteléshez Ø 16x26 állítási tartomány mm , Ø 16 állítási tartomány mm mm kép nemesacél; tengelytáv 650, 65 mm , , tengelytáv Állítható fali rögzítő szorító kengyellel állítási tartomány mm Talplemez 0 x 0 mm, a létra talajhoz való rögzítéséhez. Furat Ø 13 mm kép Ø ,00 nemesacél; tengelytáv 435, 100 mm ,00 kép ,00 nemesacél ,00 Új! C-összekötő a hátvédő összecsavarásához 1 szett = 5 darab ,00/szett Szerelés és rögzítés A szerelési tartozékok a mindenkori modulnak megfelelően a szállítási csomag részét képezik. Rögzítés: a kész hágcsólétra csomagjaink fix, 200 mm-es fali rögzítőket tartalmaznak. Egyedi elemek megrendelése esetén a fali rögzítők külön rendelendők. Bonyolultabb homlokzatok esetére állítható fali rögzítőket kínálunk. A fali rögzítők egymástól való távolsága maximum 2,0 méter lehet. A rögzítőcsavarokat és a tipliket nem tartalmazza a szerelési csomagunk. Kérjük informálódjanak a neves rögzítéstechnikai gyártóknál. Az alapnak megfelelő szilárdságúnak kell lennie. Ennek igazolását, valamint a szakszerű szerelést minden egyedi építési tervnek tartalmaznia kell és egy arra illetékes szakértővel ezeket ellenőrizni és át kell vetetni. Ehhez részletes építési-szerelési tervet mellékelünk

14 Hágcsólétra építőelemek Be-és kiszállást segítők felül Kiszálló szár egyenes Szárméret 60 x 25 mm, Teljes hossz mm, hasznos hossz mm kép 2 db létrával Anyag Alu eloxált ,00 Alu blank ,00 Horganyzott acél ,00 Nemesacél ,00 Kiszálló korlát haklított Egyoldali, hajlított. Szárméret 60 x 25 mm, teljes hossz mm, haszn hossz mm Toldalék kiszállókorláthoz Egyoldali, a meglévő korláthoz szerelendő. Tartalma: kapaszkodó 500 mm és támaszték mm sarokacéllall kép 2 db létrával Anyag Alu eloxált ,00 Alu blank ,00 Horganyzott acél 89,00 Nemesacél ,00 Anyag Alu eloxált ,00 Alu blank ,00 Horganyzott acél 73,00 Nemesacél ,00 kép 2 db komplett 2 db mal Attika-áthidaló Kapaszkodó kép Acél járóráccsal, horg.acél; leszállólétra hossza mm, Helyszíni méretrevágás. belső szélesség 536 mm, Egyedi szélesség érdeklődésre. A leszálló oldali rögzítésre állítható fali rögzítőt (4 db.) vagy talplemezt javaslunk (2 db.). Anyag Alu eloxált ,00 Alu blank ,00 Horganyzott ,00 acél Nemesacél ,00 kép Rögzítőlemezekkel a falhoz való rögzítéshez Horg. acél Hossz. mm ,00 74,00 Nemesacéll Hossz.mm ,00 100,

15 Hágcsólétra építőelemek Be-és kiszállást segítők felül Attika-áthidalók egyedi hosszban * Acél járóráccsal. Leszállólétra hossza : mm. Helyszíni méretrevágás. Szélesség 536 mm, Egyedi szélesség érdeklődésre. A leszálló oldali rögzítésre állítható fali rögzítőt (4 db.) vagy talplemezt javaslunk (2 db.). Anyagl Hossz mm Súlykg Aluminium blank , , , , , , , ,00 Aluminium eloxált , , , , , , , ,00 Horganyzott acél , , , , , , , ,00 Nemesacél , , , , , , , ,00 * Egyedi gyártás, hosszabb szállítási határidővel Kiszálló lépcső A felső fok szélesítésére, illetvea kiszálló távolság áthidalására. Méretek: ca. 520 x mm. Bordázott alumínium fokokból. Inkl. 2 szorító kötéssel a létraszárhoz. Alu blank Horganyzott acél Nemesacél* kép a meglévő létrához Szélesség mm ,00 Szélesség mm ,00 Szélesség mm , , , , , , , , , , , ,00 * Hosszabb szállítási határidő - egyedi gyártás miatt. Kiszállásbiztosítás felül Biztonsági ajtó DIN EN ISO szerint. Automatikusan záródó. Anyag Alu blank, kötőelemek nemesacélból. Egyszerű szerelés. Biztonsági sorompó Akkor használható, ha építészetileg a biztonsági ajtó nem alkalmazható. Önzáró rugós szerkezet. Job és baloldali Piros borítással, a létraszárra, vagy a kiszálló szárra szerelhető. Hossza ca. 630 mm Automatkusan záródó biztonsági ajtó kiszálló szárra szerelve Leesést gátló sín nélkül ,00 kép Alumínium ,

16 Hágcsólétra építőelemek kiszálló szárra szerelve Biztonsági ajtó leesést gátló sínnel Automatikusan záródó a rejtett rugó mechanizmus által. Előszerelt leesést gátló sínnel, inkl. nemesacél-létra-összekötőkkel. Két gravitációsan önzáródó be-ki-zárral. Csak acélra/ nemesacélra szerelhető. Horganyzott acél ,00 Nemesacél VA , tartalma Attika-áthidaló, 2 létrarész 1 bztonsági ajtó leesést gátló sínnel Attika-áthidaló mit boztonsági ajtóval és leesést gátló sínnel Automatikusan záródó a rejtett rugó mechanizmus által. Előszerelt leesést gátló sínnel, inkl. nemesacél-létra-összekötőkkel. Két gravitációsan önzáródó be-ki-zárral. Csak acélra/ nemesacélra szerelhető. Horganyzott acél ,00 Nemesacél VA ,00 Hátvédelem Hátvédő kengyel oldalsó kiszállással Hátvédő kengyel- Ø 700 mm kép 637 kép 634 kép Anyag Alu eloxált ,00 Alu blank ,00 Horg. acél ,00 nemesacél ,00 Hátvédő kengyel eltolt kivitel Szett tartalma 2 kengyel a kép szerint, összekötődarabbal és szerelési szettel. Anyag Alu eloxált ,00 Alu blank ,00 Horg. acél ,00 nemesacél ,00 Hátvédő merevítő többágú kivitelhez A tőbbágú kivitelű létráknál a létraszárak csatlakozásánál a biztos kapaszkodáshoz az EN ISO 142 szerint egy kiegészítő kapaszkodót kell szerelni. kép 635 Anyag Alu eloxált ,00 Alu blank ,00 Horg. acél ,00 nemesacél ,00 Hátvédő merevítő mm hosszú Anyag Alu eloxált ,00 Alu blank ,00 Horg. acél ,00 nemesacél ,00 Anyag Alu eloxált ,00 Alu blank ,00 Horg. acél ,00 kép 674 nemesacél ,

17 Hágcsólétra építőelemek Átszálló-és köztes dobogó Átszálló dobogó létraszárak között Ø 700 mm Két létraszár közötti dobogó, az átszállás elősegítésére. Anyag Horganyzott acél ,00 Nemesacél ,00 húzókötél kép a meglévő létrához Köztes dobogó, felhajtható Egyágú létráknál pihenődobogóként használatos. A hátvédő egy plusz kengyelére szerelendő. 1darab kengyel a rendelési része. Inkl. húzókötél a felülről történő megemeléshez. Nem alkalmas a DIN szerinti vészlétrára. Méretek ca. 600 x 300 mm. Anyag Alu eloxált ,00 Alu blank ,00 Horganyzott acél ,00 Nemesacél ,00 Feljutás gátló karbantartó létráknál a DIN szerint Alumíniumbeszállólétra Feltolható, lezárható. Hossza 2,5 m. Hasznos hossz ca. 1,7 m. 4,5 m mászási magasságtól használható. Fém lezáróajtó Biztonsági ajtó lemezburkolattal. Lelakatolható. A felső részén átbújásgátlóval. kép a meglévő létrához Anyag Alumínium blank ,00 kép a meglévő létrához Anyag acél ,

18 Hágcsólétra építőelemek Feljutás gátló menekülő létráknál a DIN szerint Alumíniumvész-leszállólétra fokos. A létra automatikusan kioldódik. Javasolt távolsága a talajtól betolt állapotban 2,5 m. Kioldó mechanizmus egy kar által. Kioldás felülről. Alumínium blank. Feljutás gátló forgatható A forgató kar elforgatásával a mechanikus zár kiold, és rugóerő által felemelkedik a szerkezet. Az automata zárat kézzel rögzítjük. Vészlétráknál használatos ,00 Anyag ,00 Alap-és kiegészítő dobogók/ menekülő dobogó Alapdobogó Dobogó anyaga acél járórács 2 acél rögzítő konzollal. Korlátok az egyik oldalsó-és a homlokoldalon a DIN szerint. Egyedi konzolok a WDVS-homlokzatokra/ hőszigetelt homlokzatnál érdeklődésre. 80 mm 0 mm 80 mm 0 mm Ø mm Konzol alátétlap kép ( a kiegészítő dobogón) Alapzat Szél. mm Mélys. mm Konzolméret Súly mm (csavartávolság) ca. kg Beton , ,00 Beton , ,00 Felületi terhelés 3,5 kn / m²; egyedi terhelés 1,5 kn / m². Az alapdobogó széria kivitelben betonfalra rögzítendően készül Téglafalra történő rögzítés esetére 2 db. lemezlap 2 db. merevítő szükséges. Kérjük a következő ok megadását. kép (lemezlap és merevítő tégla falazathoz) Kiegészítő lemezlapok és merevítők Mélys. mm Konzolméret mm (csavartávolság) Téglafalazat x ,00/db. Téglafalazat x ,00/db

19 Alap-és kiegészítő dobogók/ menekülő dobogó Hágcsólétra építőelemek Kiegészítő dobogó Acél járórács, egy rögzítő konzollal. Korlátok az egyik homlokoldalon inkl. korlátösszekötő. A kiegészítő dobogók tetszőlegesen egymáshoz csavarozhatók. Felületi terhelés 3,5 kn / m²; Egyedi terhelés 1,5 kn / m². 80 mm 0 mm 80 mm Ø mm Konzol alátétlap 0 mm Alapzat Szél. mm Mélys. mm Konzolméret mm (csavartávolság) Súly ca. kg Beton , ,00 Beton , ,00 Beton , ,00 Beton , ,00 kép ( az alapdobogón) Összekötő merevítő Alkalmas 800 mm dobogómélységhez. Az alap -és a kiegészítő dobogó, valamint a hátvédő kengyel közötti rés zárásához. Az alapdobogó széria kivitelben betonfalra rögzítendően készül Téglafalra történő rögzítés esetére1 db lemezlap 1 db merevítő szükséges. Kérjük a következő ok megadását. kiegészítő lemezlapok és merevítők Mélys. mm Konzolméret mm (csavartávolság) Téglafalazat x ,00 Téglafalazat x ,00 Összekötő merevítő Alkalmas mm dobogómélységhez. Az alap -és a kiegészítő dobogó, valamint a hátvédő kengyel közötti rés zárásához , ,00 Biztonsági sorompó Vészlétrák kioldómechanizmusa a sorompó által. Automatikusan a sorompó használatakor. E 5,82 m magasságú létra esetén szükséges, ha egyidejűleg vészlétrát használunk. Anyaga Bal oldali kiszálláshoz, a cikksz. vészlétrával együtt ,00 Jobb oldali kiszálláshoz, a cikksz. vészlétrával együtt ,00 Sarokmösszekötő Új! Új! 800/1.000 mm alapdobogóhoz A hossz és a homlokoldal stabilizálására javasolt Ø 16 Távtartó szegmens Állítási tartomány mm. Horganyzott acél ,00 Adapterlap Az adapterlap tégla falazatnál használatos, a tipli távolság és a csavarozási felület növelésére. Illeszkedik a fali tartóhoz és a távtartó szegmenshez. B x H x T 300 x 300 x 8 mm, 5,7 kg tüzihorganyzott ,00 Horganyzott acél ,00 kép nemesacél, furattávolság 150 x 150 mm ,

20 Hágcsólétra építőelemek Alap/bővítődobogó és mentődobogó tetőkibúvóhoz Oldalsó kiszállókorlátok Kiszállásoknál általában személybiztosító berendezésekre van szükség, amelyek lehetőség szerint a hágcsólétrához szerelt korlátokhoz kapcsolódnak, lásd DIN EN ISO Méretek ca x mm. Inkl. 2 szorítókötő a kiszállószárhoz. Rögzítés talplemezzel illetve ballasztsúllyal mm ca. 600 mm Inkl. távtartó hosszabbító szerelési szettel és csatlakozóval a hágcsólétrához mm mm mm kép (2 db) kötelező tartozékkal (2 db) és (2 db) a meglévő létrán. Alu blank talplemezzel és bokaléccel ,00/St. Alu blank ballasztsúlyokkal Súly ca. kg 115, ,00/St. Szerelési szett és csatlakozók a hágcsólétrához Távtartó hosszabbító szerelési szett A szerelési szett 2 db 500 mm hosszú korlátprofilból áll (méret: 60 x 25 mm), ez igény szerint rövidíthető és a mellékelt csavarokkal a kiszálló szárra, és a kiszálló korlátra szerelhető. Anyag Alu blank ,00 Mentődobogó tetőkiszállóhoz DIN szerint Mentődobogó kiváló minőségű alumíniumból, kötőelemek nemesacélból, extrém időjárásálló, biztonságos járófelület. Járófelület 800 mm széles, elemhossz mm-től, háromrészes biztonsági korlát mit ill mm magassággal. Komplett alépítménnyel, támasztólábakkal és tömítőelemekkel. Az alépítmény a tető dőlésszögéhez alkalmazkodik. A mentődobogó homlokoldalon nyitható korlátokkal, vagy beépített ajtóval rendelkező mentőnyílással is szállítható. Az ajtó nem képezi az alapkivitel részét. A korlátok és a biztonsági ajtó bok-és térdlécekkel rendelkeznek. A mentődobogók függőleges terhelhetősége 500 kg/m 2. Egyedi méretek érdeklődésre ár érdeklődésre Egyedi kivitelek érdeklődésre 173
