Műszaki szigetelés. Hő-, hang- és tűzvédelmi szigetelés

Átírás

1 Műszaki szigetelés Hő-, hang- és tűzvédelmi szigetelés

2 Tartalom Egy világszerte működő vállalatcsoport Hőszigetelés...4 A szigetelés vastagságának megtervezése...6 Zaj elleni védelem A zajszintcsökkentés alapelvei...8 A ROCKWOOL műszaki szigetelőanyagok használata Csővezetékek szigetelése felszíni vezetés...10 Csővezetékek szigetelése föld alatti vezetés...11 Légtechnikai vezetékek szigetelése Tűzvédelmi szigetelés légtechnikai vezetékeken ROCKWOOL termékelőnyök A ROCKWOOL műszaki szigetelések felhasználási területei Az egyes szigetelések felhasználási módjai A ROCKWOOL műszaki szigetelési termékeink áttekintése Kiadás dátuma: január 2

3 Egy világszerte működő vállalatcsoport ROCKWOOL csoport a kőzetgyapot alapú termékek és rendszerek egyik vezető globális szállítója. Célunk, hogy megoldásainkkal jobb életfeltételeket biztosítsunk az emberek milliói számára. Világelsők vagyunk A ROCKWOOL cég világelső a kőzetgyapot szigetelőanyagok előállítása terén. A kőzetgyapot hőszigetelés alkalmazása amellett, hogy világszerte több millió ember életminőségét javítja, csökkenti az olyan környezeti problémákat is, mint pl. az üvegházhatás, a szmog, valamint a savas eső. A ROCKWOOL hőszigetelés gátolja az épületekből a meleg kiáramlását, ezzel járul hozzá a kellemes belső klíma kialakításához és fenntartásához. Forró nyári napokon pedig ellenkezőleg hat: segít megőrizni a kellemesen hűvös belső levegő hőmérsékletét. Az egész világon megtalálhatók vagyunk Az 1909-ben alapított ROCKWOOL vállalatcsoportnak jelenleg 9000 alkalmazottja van szerte a világon. A ROCKWOOL a világ három kontinensén összesen 27 gyárat működtet. Kereskedelmi irodáival, forgalmazóival és üzleti partnereivel pedig az egész világon jelen van. Ennek köszönhetően a ROCKWOOL kőzetgyapotból készült termékei világszerte mindenütt kaphatók. A cég központja, illetve a kutatási, fejlesztési és a környezetvédelmi részlege a dániai Koppenhága közelében fekvő, Hedehuseneben található. A magyarországi ROCKWOOL 1994-ben alakult, kezdetben a ROCKWOOL kőzetgyapot termékek magyarországi bevezetésére, importjára és forgalmazására. A későbbiekben két sikeres akvizíció nyomán két gyárat is üzemeltettünk Gógánfán és Tapolcán. Jelenlegi gyártóbázisunk Tapolcán található, innen igyekszünk lefedni az egyre növekvő országos és nemzetközi vevői igényeket. A ROCKWOOL Hungary Kft. kőzetgyapot-szigetelőanyag fejlesztési, gyártási és értékesítési tevékenységeiben elsődleges célkitűzése az optimális nyereségszint mellett a kifogástalan minőségű termék kifejlesztése, a gyártás és kapcsolódó szolgáltatás folyamatos biztosítása. Mindezen tevékenységei során kiemelt szempontként kezeli a környezetvédelmet. 3

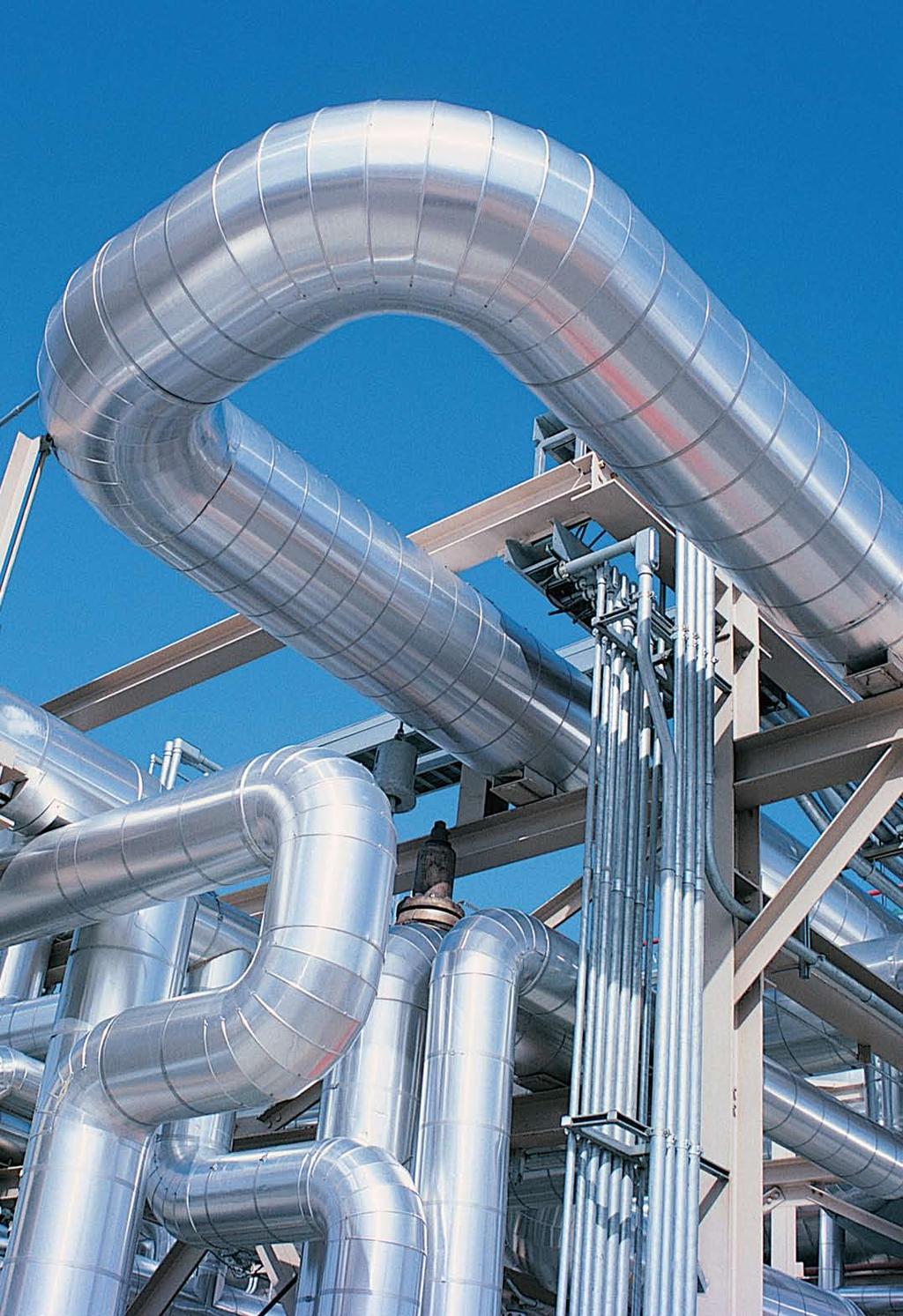

4 Hőszigetelés Manapság a világ szinte valamennyi ipari üzemében találunk szigetelőanyagokat. Az iparban és gépészeti vezetékeken alkalmazott hőszigetelést műszaki szigetelésnek nevezzük. A ROCKWOOL kőzetgyapotból készült műszaki szigetelőanyagok alapvető funkciói: A hőveszteség csökkentése, mely a gazdaságilag optimális vastagságú hőszigetelésen alapul. Személyek védelme a berendezések felületi hőmérsékletének csökkentésével Személyek és berendezések védelme tűz esetén Zajszintcsökkentés Hőszabályozás az ipari folyamatok körülményeinek biztosításához Csővezetéken belüli páralecsapódás elleni védelem Csővezetéken kívüli páralecsapódás elleni védelem Az itt említett funkciókhoz kapcsolódó követelmények szerint válasszuk ki az egyes alkalmazási módoknak leginkább megfelelő szigetelő termékeket. Az iparban alkalmazott szigetelőanyagok legfontosabb tulajdonsága a műszaki berendezések hővédelme, a hőveszteség és a berendezések hőkibocsátásának csökkentése. Sok berendezés felülete magas hőmérsékletű, ezért azok hővédelmére az üzemeltetési körülményeknek megfelelő szigetelőanyagokat kell használni. 4

5 Hővédelmi szempontból a szigetelőanyagok legfontosabb jellemzője a hővezetési tényező: λ. Ez a tényező mutatja meg a hővezetés mértékét a szigetelésben. A felső grafikon szemlélteti a testsűrűség hővezetési tényezőkre gyakorolt hatását különböző hőmérsékleteken 1. grafikon A hőátvitel módjai 1. Vezetés Hővezetés szálon át: A rost alkotó vagy rostok közti molekulák mozgása és fizikai érintkezése általi hőátvitel. A szigetelés testsűrűségét növelve (több rost azonos térfogaton belül) növekedik az érintkezési pontok száma a szálak között, így nő a szigetelőanyag λ értéke is azonos hőmérséklet mellett. Hővezetés a levegő által: Az ásványgyapot termékek hőszigetelő képességét azok a rostok közti apró üregek biztosítják, melyeket csaknem teljesen mozdulatlan levegő tölt ki. Ez a mozdulatlan levegő befolyásolja leginkább a λ értékét, mivel a levegő molekulái közti hővezetés aránylag kicsi. A szigetelés testsűrűségének befolyása a hővezetés e formájára szinte elhanyagolható. 2. Áramlás Hőátvitel a felmelegedett könnyű levegő és a nehezebb hideg levegő egymással váltakozó szabad áramlása által. Az áramlás hatása a λ értékére nagyon kicsi, jelentősége csak nagyon alacsony testsűrűség mellett érvényesül. A testsűrűség hatása a hővezetési tényezőkre különböző hőmérsékletek esetén hővezetési együttható [W.m 1.K 1 ] testsűrűség [kg.m 3 ] 2. grafikon A testsűrűség hatása a hővezetési tényezőkre 10 ºC-os állandó hőmérsékleten 300 C 250 C 200 C 150 C 100 C 50 C 10 C 3. Sugárzás A sugárzás levegőn vagy vákuumon keresztülhaladó elektromágneses hullámok általi hőátvitel. A hőmérséklet emelkedésével jelentősen növekszik. A hősugárzás csökkenthető a szigetelés testsűrűségének (azaz a benne található szálak mennyiségének) növelésével. Hővezetési görbe A fenti három tényező összege adja meg a hővezetés görbéjét, mely minden ásványi szálból készült szigetelőanyag esetében hasonló ívű. Az alsó grafikon szemlélteti a hővezetési tényezőket a szigetelőanyag testsűrűsége függvényében 10 C hőmérsékleten. Ilyen hőmérsékleten a hővezetési tényezők kg m 3 -es testsűrűség mellett érik el a minimumot. Növekvő hőmérséklet esetén ez a minimum magasabb testsűrűség-tartományba tolódik. Ebből adódik, hogy magasabb hőmérsékletű berendezés esetén nagyobb testsűrűségű szigetelőanyag használata ajánlott. hővezetési együttható [W.m 1.K 1 ] testsűrűség [kg.m 3 ] összesen sugárzás áramlás levegő vezetés 5

6 A szigetelés vastagságának megtervezése A szigetelés vastagságát rendszerint a lehető legnagyobb gazdasági megtakarítás, vagy a berendezések körül dolgozó személyek védelme (azaz a berendezés felületi hőmérséklete) szempontjából tervezik meg. Gazdaságos szigetelésvastagságok A hővezeték-hálózatok legfontosabb tényezője a leggazdaságosabb szigetelés vastagságának megtervezése. A leggazdaságosabb szigetelésvastagság az, amelynél a hőveszteség és a hőszigetelő rendszer árának összege egy adott időszakban a legalacsonyabb. A vastagabb szigetelés csökkenti a hőveszteséget és az ezzel járó költségeket, ugyanakkor növeli a hőszigetelő rendszer bekerülési költségét. A szigetelés ára nem függ lineárisan annak vastagságától, az erősebb hőszigetelésnél a szigetelő rendszer ára gyorsabban növekszik, mint a hőveszteség kiadásainak csökkentése. Mindig a legalacsonyabb költségű megoldásra kell törekedni. A leggazdaságosabb szigetelésvastagságot többféleképp állapíthatjuk meg. Az összkiadás minimalizálásának módszere a következő: A hőveszteség éves költségei Vezetékek hővesztesége Q vagy Q p [W m 2 vagy W m 1 ] Energiaár C e [Ft GJ 1 ] Működési órák száma évente h [óra.év 1 ] Az éves hőveszteséget kifejező képlet: R q = 3, Q C e h [Ft m 2 év 1 ] vagy R q = 3, Q p C e h [Ft m 1 év 1 ] A szigetelés éves költsége A felszerelt szigetelés teljes ára C i [Ft m 2 vagy Ft m 1 ] A szigetelés élettartama r A szigetelés ára egy évre így számítható ki: R i = C i /r [Ft m 2 év 1 vagy Ft m 1 év 1 ] Teljes költség C c C c = R q + R i A teljes árnál a minimum elérése a cél. A különböző vastagságú szigetelések éves költségéhez (éves anyagköltség, a felszerelés és karbantartás éves költsége) hozzáadjuk a hőveszteséggel járó éves kiadásokat. Az éves anyagköltséget a szigetelés ára és tervezett élettartama hányadosaként kapjuk meg ugyanígy számítjuk ki a felszerelés éves költségét. A legalacsonyabb összköltségű vastagságot gazdaságos szigetelésvastagságnak nevezzük. Ezt a módszert az alábbi grafikon szemlélteti: A gazdaságos szigetelésvastagság megállapításának grafikus ábrázolása gazdaságos vastagság C c (teljes ár) kiadások [Ft-Kč] R i (szigetelés éves költsége) R q (éves hőveszteség) 3. grafikon szigetelésvastagság [mm] 6

7 Zaj elleni védelem Különböző forrásokból eredő tipikus zajkibocsátási példák A zaj nemkívánatos hanghatás, mely negatívan hat az emberekre és az élőlényekre. Okozhatja repülőgép, gyors autó vagy másféle gép. A magas zajszint zavarja a hallást, és lehetetlenné teszi a szóbeli kommunikációt, ezért káros hatással van a dolgozók biztonságára és egészségére. Ha a lakott területek közelében zajos üzemek vannak, az ott lakók egészségét és nyugalmát veszélyeztethetik. anyagok alkalmazásával. A ROCKWOOL szigetelőanyagok nyílt pórusos szerkezetüknek köszönhetően ideális hangelnyelőként szolgálnak a zajos ipari üzemekben és lakossági építkezéseken egyaránt. Hangelnyelő panel ROCKWOOL anyaggal A zajártalom maximális megengedett napi időtartama Sok ország, köztük Magyarország törvényhozó szervei is megszabják a lakott területeken és munkahelyeken engedélyezett zajszint maximumát. A hang erősségét decibelben fejezik ki (db), mely a hangerő szintjének logaritmikus skálája. A zajszint csökkentését egyre gyakrabban biztosítják hő- és hangszigetelő Zajszint db [A] [óra] , , ,016 7

8 A zajszintcsökkentés alapelvei Az ipari zaj csökkentése három helyen lehetséges: A zaj forrásánál A forrás és a vevő közti térben A vevőnél Mindhárom esetben fontos tényező a hangelnyelés. A ROCKWOOL termékei nyitott pórusos szerkezetüknek köszönhetően nagyon hatékony hangelnyelő anyagként szolgálnak. A zaj csökkentése a keletkezés helyén A zajszint csökkentésének leghatékonyabb módja, ha azt közvetlenül a forrásnál szabályozzák. Ez történhet a zaj forrásának befedésével, vagy a berendezés köré emelt burkolattal. Ezek a burkolatok általában összetett szerkezetek, melyek belsejét kőzetgyapot tölti ki, a zaj forrásának oldalán perforált acéllemezzel. A szerkezet típusától függően akár db-es csillapítás is elérhető. A csővezetékekből eredő zajt nagyon hatékonyan csökkentik a csőhéjak és a huzalfonatos hőszigetelő paplanok. A zajszint csökkentése a forrás és az érzékelő között A hang az érzékelőhöz érkezhet közvetlenül a forrásból vagy közvetlenül, különböző felületekről visszaverődve. Közvetlenül terjedő hang A közvetlenül terjedő hangot a forrás és az érzékelő közé állított akadállyal korlátozhatjuk. Közvetve terjedő hang A közvetve terjedő hangot hangelnyelő anyagok (akusztikai mennyezetek, válaszfalak) segítségével csökkenthetjük, ha a hangot visszaverő felületekre helyezzük azokat. Hangfogó akadályok Az akadályoknak képesnek kell lenniük a zajszint csökkentésére és a zaj elnyelésére, hogy az ne verődhessen vissza a térbe. A zajszint csökkentése az érzékelőnél Ez a módszer az érzékelő köré épített részleges vagy teljes burkolattal valósítható meg. A burkolat akusztikai szerepe alapvetően megegyezik a fent említett hangcsillapító szerkezetekével. 8

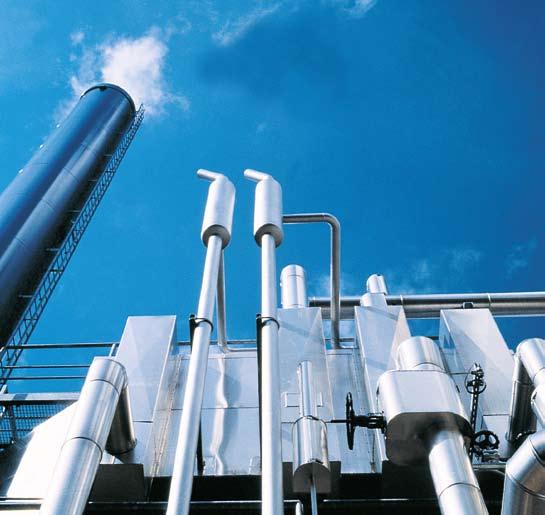

9 A ROCKWOOL műszaki szigetelőanyagok használata A ROCKWOOL műszaki szigetelőanyagokat ipari célra szinte az egész világon alkalmazzák. A társaság technikai és kutatási szakemberei kiterjedt ismeretekkel rendelkeznek e területen. Ezeket az ismereteket készek átadni a szigetelőanyagok felhasználóinak. Ahhoz, hogy a szigetelésbe fektetett költségek minél jobban megtérüljenek, megfelelő szakmai tervezés és megbízható kivitelezés szükséges. A következő oldalakon néhány alapelvet mutatunk be, melyeket a ROCKWOOL műszaki szigetelések kivitelezésénél figyelembe kell venni. Használati alapelvek Bármely szigetelőanyag alkalmazása előtt győződjünk meg róla, hogy a szigetelt felület tiszta és száraz. Semmilyen körülmények közt nem szigetelhetők a nedves vagy fagyos felületek. A kezeletlen ötvözetlen acélról le kell csiszolni a rozsdát és a szennyeződéseket. Tisztítószerek vagy oldószerek segítségével el kell távolítani az olajos szennyeződést a felületről. A rozsdamentes acélfelületeket csak rozsdamentes acélkefével szabad tisztítani. Nem szabad a szenynyeződéseket klórtartalmú tisztító- és oldószerekkel eltávolítani. A szigetelt csővezetékek közt megfelelő nagyságú szabad térnek kell lennie (a szigetelőanyagok kivitelezéséhez és áthelyezéséhez). A csapokat és szelepeket úgy kell elhelyezni, hogy azok a szigetelt csővezetékre lépés nélkül hozzáférhetőek legyenek. A szelepek szárát nem szabad kivitelezéskor felfelé állítani, nehogy víz kerüljön a szigetelésbe. A szigetelés tervének pontosan le kell írnia a kívánt szigetelés szerkezeti felépítését. Kerülni kell az érintkezést a galvanikus korróziót előidéző fémekkel. 600 C-nál magasabb működési hőmérsékleten kerülni kell az alumíniumos burkolást. A rögzítőcsavarok és szögek anyagának egyeznie kell a burkolatéval. A felhasznált szigetelőanyagokat száraz helyen tároljuk. Az 500 C-nál magasabb hőmérsékletű berendezések szigeteléséhez ajánlott többrétegű szigetelést alkalmazni. A magas testsűrűségű szigetelőanyagok magas hőmérsékleten lényegesen jobban szigetelnek, mint az alacsony testsűrűségű anyagok (lásd a Hő elleni védelem fejezetet). Alacsony hőmérsékleten e két típusú szigetelőanyag tulajdonságai szinte egyformák. A szigetelés kivitelezésénél be kell tartani a munkavédelmi előírásokat. 9

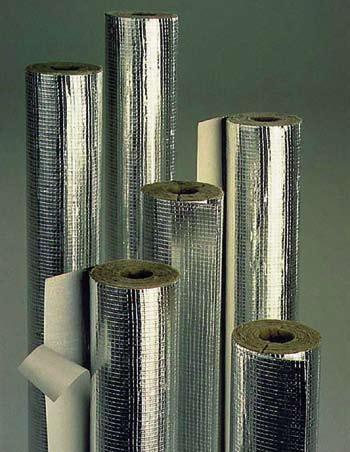

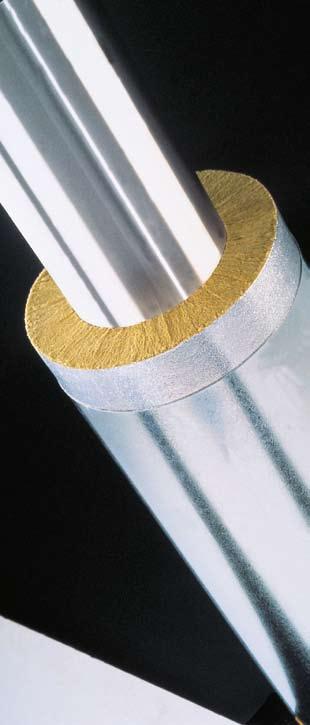

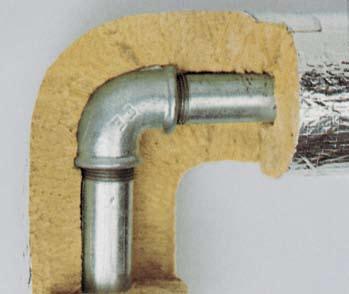

10 Csővezetékek szigetelése felszíni vezetés Csővezetékek szigetelése lamellázott szigeteléssel (Larock 32 ALS; Larock 40 ALS) A viszonylag alacsonyabb hőmérsékletű (max C-os) vezetékekre használhatunk ún. lamellát alkotóirányra merőleges szálirányú lamellából készült szigetelőanyagot. Ezek a lamellák a felületre merőleges rostjaiknak köszönhetően magas nyomószilárdsággal rendelkeznek, és lehetővé teszik a megterhelés átvitelét a támaszra. Használatukkal kiküszöbölhető az a hőhíd, melyet a huzalfonatos paplanok rögzítéséhez szükséges távtartószerkezetek okoznak. A lamellák hátránya viszont a magasabb hővezetési tényező magasabb hőmérséklet mellett és ebből adódóan a vastagabb szigetelés szükségessége. Kompenzátor A kompenzátor burkolatát olyan méretűre kell kialakítani, hogy lehetővé tegye annak szabad mozgását. Vezetékek szigetelése csőhéjjal Tekercselt csőhéjak magas hőmérsékletre A magas hőmérsékletű csővezetékek szigetelésére tekercselt csőhéjakat használnak, mivel a felülettel párhuzamos rostoknak köszönhetően magas hőmérsékleten is megőrzik kis hővezetési tényezőjüket. Ha a csőhéjakat nem fedjük burkolattal, elemenként három huzalkötéssel vagy spirálos huzalozással rögzítendőek. A csőíveket az egyenes csövek szigetelésével azonos vastagságú csőhéjjal borítjuk be. A csőhéjak szeletelését és felhelyezését az alábbi ábra mutatja. A tekercselt csőhéjak 250 C-os hőmérsékletig használhatók. Ha a vezeték mechanikai terhelésnek van kitéve, 300 C hőmérséklet felett távtartó szerkezet használatára van szükség. Csőhéjak az épületek műszaki vezetékeire Az épületek műszaki vezetékeire alumíniumfóliával bevont csőhéjakat ajánljuk 250 C-os üzemi hőmérsékletig. A kompenzátor szigetelése A csőhéj felhelyezése a csőre Járható vezeték A kész burkolat alá beépített erős merevítőlemez javítja a hőszigetelés terhelhetőségét egy feltételezett bejárásos vizsgálat esetén. A csőhéj szeletelése ívhez Teherosztó lemez járható csővezetékre 10

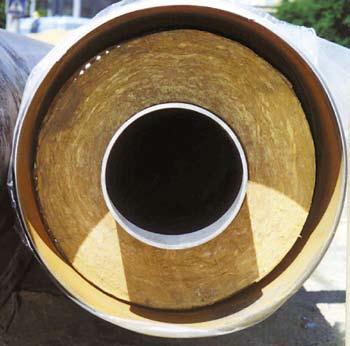

11 Csővezetékek szigetelése föld alatti vezetés A vezetékek föld alatti lefektetésének két fő típusa létezik: Közműalagútban, közműcsatornában Közvetlen talajba helyezés Szigetelt csővezetékek közműcsatornában Ez a módszer általában négyszög keresztmetszetű, szellőztetett betoncsatornák alkalmazásán alapul. Előnyei: Egyszerű és olcsó ellenőrzés és csővezeték-szigetelés Az egyszerű hozzáférés megkönnyíti a javítást és a karbantartást szellőzőnyílás A szigetelt csővezetékek közvetlen talajba helyezése Duplafalú vákuumos rendszerek A szigetelés hővezetésére lényeges hatással van a benne található levegő. Ha a hőszigetelés olyan környezetben található, melyből kiszivattyúzták a levegőt, a felénél is kisebbre csökken annak hővezetési tényezője. Ezt az elvet használják ki a vákuumos csőrendszerek. A hőszigetelt cső a burkolattal együtt egy további védőcsőbe kerül. A burkolat és a védőcső közötti közeget mindig levegő tölti ki. A csövön belüli hőtágulást a mozgatható támaszok biztosítják. A burkolat belsejéből kivonják a levegőt, ami lényegesen fokozza a hőszigetelés hatékonyságát. A vákuumozással elérhető a belső nedvesség megszüntetése is, ami növeli a vezeték élettartamát. Üzemzavar esetén ismételt vákuumozással kiszárítható az egész belső tér. A külső védőcső rendszerint polietilénnel védett felületű acélcső. belső csővezeték csőhéj Föld alatti gőzvezeték metszete vákuumos tér tartószerkezet védőcső PE HD bevonattal A vákuumos csőrendszer keresztmetszete Előszigetelt csővezeték A ROCKWOOL szigetelőanyagokat olyan előszigetelt csőrendszerekben is felhasználják, ahol a szállított közeg hőmérséklete magasabb 120 C-nál. Ezekben a rendszerekben a csővezetéket kőzetgyapotból készült csőhéjjal szigetelik, a szigetelés és a külső védőcső (nagyrészt polietilén) közti teret pedig poliuretánhabbal töltik ki. Az ilyen előgyártott csővezetékeket a felszín alá, árokba fektetik. Duplafalú vákuumos csővezeték nézete 11

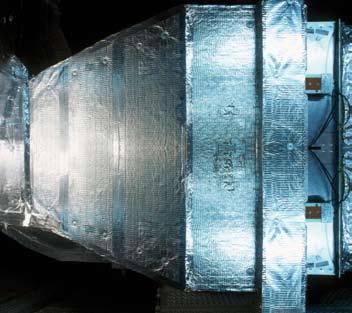

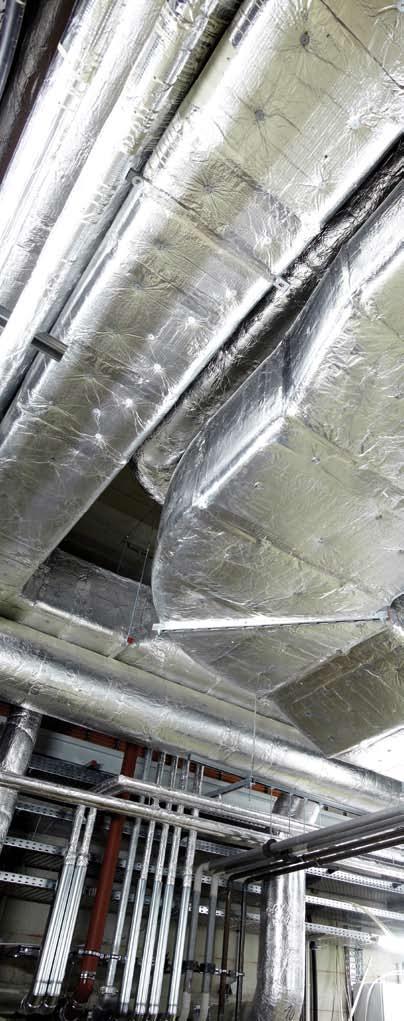

12 Légtechnikai vezetékek szigetelése A szigetelés a fűtő-, szellőző- és klímaberendezések egyre fontosabb részévé válik. A ROCKWOOL szigetelőanyagok a légtechnikai vezetékeken hatékonyan működnek mint hőszigetelő, tűzvédelmi és hangszigetelő anyagok, részben pedig a páralecsapódás csökkentésére szolgálnak. Légtechnikai vezetékek hőszigetelése A légtechnikai vezetékek hő- és hangszigeteléshez Larock 32 ALS; Larock 40 ALS típusú típusú lamellát vagy Techrock ALS táblákat használnak. Légtechnikai szigetelés kivitelezése A szigetelőlamelleket és lemezeket a légtechnikai vezetékekhez ragasztással vagy hegesztett tüskékkel rögzítik. Az egyes táblák közt nem maradhat rés. A táblák és szigetelő filcek érintkezési vonalait esztétikai és páratechnikai okokból öntapadó alufólia ragasztószalaggal ragasztják át. forrasztott fogantyúk Techrock ALS táblák Légtechnikai vezeték hőszigetelése A lamellázott filc hosszának kiszámítása csatornákra és csővezetékekre A lamellázott filc hossza csatornák és csővezetékek szigetelése esetén a következő képlettel számolható ki: Lecsapódás elleni védelem légtechnikai vezetékekben Azokat a légtechnikai vezetékeket, melyek hideg helyiségeken haladnak keresztül, belső oldalukon kell szigetelni, hogy ne következzen be lecsapódás a belsejükben. A csatorna fala ez esetben pára elleni védőburokként szolgál. kör keresztmetszetű vezeték: L = (átmérő d + 2 t szigetelés-vastagság) 3,14 négyszög keresztmetszetű vezeték: L = (2 a + 2 b + 8 t szigetelésvastagság) d t a t t b t 12

13 Tűzvédelmi szigetelés légtechnikai vezetékeken Kőzetgyapot és a tűzvédelem A kőzetgyapot olvadási hőmérséklete 1000 C fölött van. A ROCKWOOL nem éghető szigetelései aktívan járulnak hozzá egy adott épület vagy berendezés tűzvédelméhez. A kőzetgyapot termékek a legmagasabb szintű tűzvédelmi elvárásoknak is megfelelnek. Amíg más tűzvédelmi termékek magasabb hőmérsékleten megolvadnak és káros égési melléktermékeket bocsátanak ki, addig a kőgyapot nem éghető és olvadási pontja 1000 C fölött van. Ezáltal a ROCKWOOL szigetelés meggátolja a lángok terjedését tűz esetén. Emberéleteket ment és megóvja a technikai berendezéseket, szerkezeteket. A kőzetgyapot megóvja az embereket és a környezetet. Az égési sérülések a legsúlyosabb és legfájdalmasabb sérülések. A lábadozási idő hosszú és az égési sérülések maradandóak. Mindezek mellett minden egyes tűzeset egyben kisebb-nagyobb környezeti katasztrófa is, káros égési melléktermékek, az oltáshoz felhasznált szennyeződött víz és az égés utáni bontási hulladékok sokszor ellenőrzés nélkül kerülnek a környezetbe. A ROCKWOOL kőzetgyapot termékeinek tűzterjedést gátló és neméghető tulajdonsága védi tehát mind az embereket, mind pedig a környezetet. A ROCKWOOL kőzetgyapottal hőszigetelt szerkezetek hosszabb ideig képesek ellenállni a tűznek, mint más hőszigetelő anyaggal kialakított épületszerkezetek. Ennek eredményeként több idő áll rendelkezésre a személyek kimenekítésére az égő épületből, és a tűzoltóknak is több idő áll a rendelkezésükre a tűz eloltására, mielőtt az épület teljesen lángba borulna, majd összeomlana, s mivel egy tűz során a menekülés szempontjából nézve nem fejleszt veszélyes füstöt, nem képez akadályt a menekülők számára. A füst egy épületen belül a tűz fészkétől mérve igen messzire is eljuthat gyors időn belül. Ezért van az, hogy egy épülettűz során az elhalálozásokat nagyrészt nem a tűz hőhatása okozza, hanem a keletkező füst. A CONLIT tűzvédelmi rendszer A légtechnikai vezetékek, légcsatornák tűzvédelmi szigetelésére a CONLIT Ductrock tűzvédelmi kőzetgyapot lemezt javasoljuk. A CONLIT Ductrock termékek akár 120 percig képesek tűzállóságot biztosítani. CONLIT Ductrock A CONLIT Ductrock magnézium-hidroxiddal dúsított, műgyanta kötésű, tűzálló kőzetgyapot lemez, kiválóan alkalmas szellőzővezetékek tűzvédelmére. A CONLIT Ductrock lemez egyoldali hálóval megerősített alufólia kasírozású termék, mely acéllemezből készült szellőzővezetékek tűzvédelmi szigetelésére, valamint a tűz terjedésének meggátlására használható. A CONLIT Ductrock tűzvédelmi kőzetgyapot lemez anyaga granulált magnézium-hidroxidot tartalmaz, mely hő hatására nagy mennyiségű, kristályos szerkezethez kötődő vizet bocsát ki. Ez tűz esetén hűti a védeni kívánt szellőzővezetéket. A CONLIT Ductrock tűzvédelmi szigetelés fő alkalmazási területe a légutánpótló szellőző- és klímacsatornák, hőés füstelvezető csatornák tűzvédelme. Amennyiben a szigetelendő légcsatornával szemben tűzvédelmi teljesítményjellemző követelmény áll fenn, kérjük, további információért keresse a CONLIT termékünkkel kapcsolatos alkalmazástechnikai füzetünket! 13

14 ROCKWOOL termékelőnyök Tűzbiztonság A ROCKWOOL szigetelőanyag olvadáspontja 1000 C felett van. Kőzetgyapot termékeink megfelelnek a legszigorúbb tűzvédelmi osztály követelményeinek és aktívan Tűzhatlan hozzájárulnak az épületek vagy berendezések tűzbiztonságához. Más szigetelőanyagok sokkal alacsonyabb hőmérsékleten lángra lobbannak és égésük során gyakran veszélyes anyagok szabadulnak fel. A ROCKWOOL kőzetgyapot nem éghető és csak 1000 C felett olvad. Ennek köszönhetően a ROCKWOOL szigetelőanyagok gátolják a tűz terjedését, ezáltal életeket mentenek és megvédik az épületszerkezeteket és berendezéseket. Tartósság A ROCKWOOL termékek hatékony védelmet és optimális teljesítményt kínálnak a szigetelés teljes élettartamára. Független kutatások szerint a Tartós termék ROCKWOOL a legtartósabb szigetelőanyag-termékek egyike. Mivel nyersanyagforrásunk, a természetes kőzet, majdnem kimeríthetetlen, termékeinket és rendszereinket úgy terveztük, hogy felhasználásukat hosszú időn keresztül támogatjuk ezért a ROCKWOOL termékeibe való befektetés egyet jelent a jövőbe való befektetéssel és a termékeink által biztosított költség-megtakarítás még hosszú idő múlva is jelentős. Külön érdemes megemlíteni a nedvességgel szembeni ellenálló képességet: a kőzetgyapot vízlepergető és nyitott rostszerkezete miatt lélegzik. Ez azt jelenti, hogy a párás levegő rajta keresztül szabadon távozhat. Termékeink megvásárlásával élvezheti a hosszú távú és kiváló hőszigetelő teljesítmény és az alacsony fenntartási költségek előnyeit. Hangszigetelés A ROCKWOOL kőzetgyapot szigetelés jelentősen hozzájárul a zajcsökkenéshez és segít megóvni egészségét. A ROCKWOOL kőzetgyapot nyílt rostszerkezete ideális a hang elnye- Hangszigetelés léséhez és tompításához. Így az RTI termékei csökkentik a gépek és az emberi tevékenység által keltett zajokat. A szerkezeti elemek hangterjedése szigetelési rendszerek segítségével csökkenthető. A hangszigetelés jellege és hatása függ a hang frekvenciájától és nyomásszintjétől. Fenntarthatóság Fenntartható fejlődést szolgáló alapanyagok A ROCKWOOL szigetelés egyike azon kevés termékeknek, amelyek működésük során képesek megtakarítani a kitermelésükhöz és gyártásukhoz szükséges energiaszükséglet akár százszorosát is. A szigetelés így védi a kimerülő energiaforrásainkat, és a fűtőanyagok minimalizálásával csökkenti a légszennyezést és a CO 2 -kibocsátást is. A műszaki berendezések forró csővezetékek, kazánok és tárolók szigetelése új utakat nyit meg. Lehetőséget teremt hatalmas mennyiségű energia megtakarítására és a CO 2 kibocsátás jelentős csökkentésére. A költségek nagyon hamar megtérülnek! A feldolgozó ipar azonban továbbra is pazarolja a pénzt és az értékes energiát. A ROCKWOOL ezért élen jár a költség- és energia hatékony szigetelési megoldások biztosításában, amivel ugyanúgy védi a környezetet, mint az Ön befektetését. Rockwool értékek 4 az 1-ben 14

15 A ROCKWOOL műszaki szigetelések felhasználási területei Termékválaszték CONLIT Ductrock tűzvédelmi lemez Larock 32 ALS és Larock 40 ALS - alufólia kasírozású kőzertgyapot lamella Pipo ALS alufólia kasírozású csőhéj Techrock 40 ALS; 60 ALS; 80 ALS; 100 ALS; 120 ALS; 150 ALS alufólia kasírozású kőzetgyapot lemez Hőszigetelés Csővezetékek Hőelosztók és TUV 250 C-ig õ õ Ipari tárolók Tárolók (falak) 250 C-ig õ õ Tárolók (mennyezet) 250 C-ig õ õ Kazánok és hőcserélők õ Melegvíz-tárolók õ õ Turbinák õ Kémények õ Légtechnikai vezetékek körmetszetű õ szögletes õ õ õ Zajszintcsökkentő szigetelés Csővezetékek õ õ Sík felületek õ 15

16 Az egyes szigetelések felhasználási módjai KAZÁNOK Techrock 40 ALS, 60 ALS, 80 ALS, 100 ALS, 120 ALS, 150 ALS ELEKTROMOS SZŰRŐK Techrock 40 ALS, 60 ALS, 80 ALS, 100 ALS, 120 ALS, 150 ALS HOMLOKZATI HŐSZIGETELÉS Airrock LD Airrock ND Airrock HD NAGYMÉRETŰ CSŐVEZETÉKEK Larock 32 ALS, Larock 40 ALS, Klimarock Pipo ALS 16

17 KÉMÉNYEK Larock 32 ALS, Larock 40 ALS, Klimarock Pipo ALS csőhéj ÉGÉSTERMÉK-CSATORNÁK Techrock 40 ALS, 60 ALS, 80 ALS, 100 ALS, 120 ALS, 150 ALS SZELLŐZŐBERENDEZÉSEK HANGSZIGETELÉS Techrock 40 ALS, 60 ALS, 80 ALS, 100 ALS, 120 ALS, 150 ALS Larock 32 ALS, Larock 40 ALS, Klimarock HANGELNYELŐ KULISSZÁK Techrock 40 ALS, 60 ALS, 80 ALS, 100 ALS, 120 ALS, 150 ALS 17

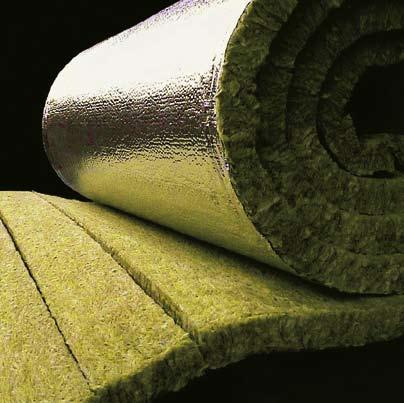

18 A ROCKWOOL műszaki szigetelési termékeink áttekintése Termék Termékleírás Maximális üzemi hőmérséklet ( C) Névleges testsűrűség középértéke (kg m -3 ) A hővezetési tényező [W m -1 K -1 ] a középhőmérséklet függvényében tm [ C] ALS bevonatú szigetelőszövetek Larock 32 ALS üvegszálháló erősítésű alufóliával kasírozott kőzetgyapot lamell ,040 0,067 0,137 Larock 40 ALS üvegszálháló erősítésű alufóliával kasírozott kőzetgyapot lamell ,040 0,061 0,126 Klimarock üvegszálháló erősítésű alufóliával kasírozott kőzetgyapot lamell ,037 0,055 0,105 Táblák Techrock 40 ALS kőzetgyapot-lemez műszaki szigeteléshez, üvegszálháló erősítés sel, alumíniumfólia kasírozással ,037 0,054 0,106 Techrock 60 ALS Techrock 80 ALS kőzetgyapot-lemez műszaki szigeteléshez, üvegszálháló erősítéssel, alumíniumfólia kasírozással kőzetgyapot-lemez műszaki szigeteléshez, üvegszálháló erősítés sel, alumíniumfólia kasírozással ,035 0,049 0, ,034 0,045 0,075 18
