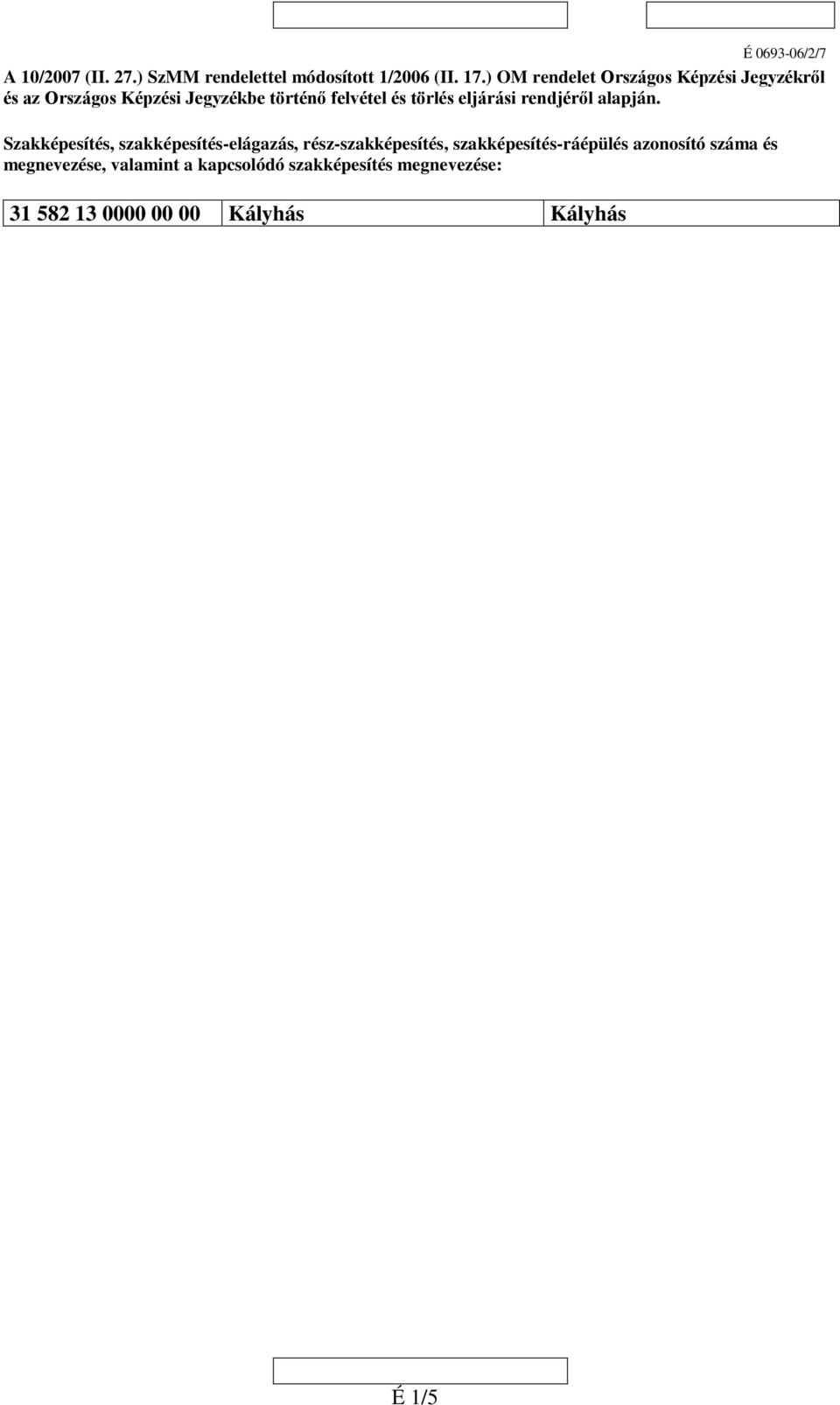

1 A 10/007 (II. 7.) SzMM rendelettel módosított 1/006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Kályhás Kályhás É 1/5

2 A rajzon alsóégésű cserépkályha kiemelt talpazattal látható. 1. feladat Összesen: 5 pont Írja le a mellékelt rajzon látható cserépkályha számmal jelzett szerkezeti elemeit! 1. töltőkosár. tűztér 3. tűzrács 4. leégők 5. biztonsági átégők 6. füstjárat 7. tűztérfal 8. tűzkosár fala 9. takarólap 10. járatfal 11. átégő 1. bukóátégő 13. korom 14. bélésfal 15. samott-takarófal 16. aláfalazás 17. talpazatperem 18. csempefal 19. láb 0. párkány 1. égéstermék-kivezető. töltőajtó 3. tüzelőajtó 4. hamuajtó 5. levegőszabályzó É /5

3 . feladat Összesen: 54 pont Határozza meg az ábrán látható cserépkályha (alsóégésű cserépkályha kiemelt talpazattal) megépítéséhez szükséges anyagokat a következő részletezések szerint! A) Számolja ki a cserépkályha készítéséhez a kályhacsempe anyagszükségletét! A kályha 4x,5x7 csempesor + talp + talpazati perem + párkány. 7 4 = 8 sarokelem 7 7 = 49 db egyenes db jobbos párkány sarok db balos párkány sarok 7 db párkány egyenes db talpazati perem sarok bal db talpazati sarok jobb 7 db talpazati perem egyenes db jobbos láb db balos láb dugó 1 db füstcső 1 pont B) Számolja ki a kályha készítéséhez szükséges kisméretű tömör falazótégla anyagszükségletét (db), ha a beépített térfogat 0,31395 m 3! 7 pont ,5 = 1950 cm : 1950 = 161 db kisméretű tömör tégla C) Számolja ki a kályha készítéséhez szükséges padlásburkoló tégla anyagszükségletét (db), ha a felület 0,96 m (a padlásburkoló tégla mérete 0x 30x3,5 cm)! 0 30 = 600 cm 9600 : 600 = 16 db padlásburkoló tégla D) Számolja ki, hány darab hódfarkú tetőcserép (38x17 cm) szükséges a kályha elkészítéséhez, ha a cserép összfelülete 5,17 m! 6 pont = 646 cm : 646 = 80 db hódfarkú tetőcserép E) Számolja ki a kályha készítéséhez szükséges samott-tégla (1x5 cm) anyagszükségletet! (A samott-tégla mennyiségét darabban kell meghatározni!) 6 cm vastagságú = 0,031 m 3 6 pont ,5 = 1950 cm 3100 : 1950 = 16 db 3 cm vastagságú = 0,48 m (A samott-tégla kiszámításánál az élére állított tégla mérettel kell számolni.) 5 pont 1 5 = 300 cm 4800 : 300 = 16 db É 3/5

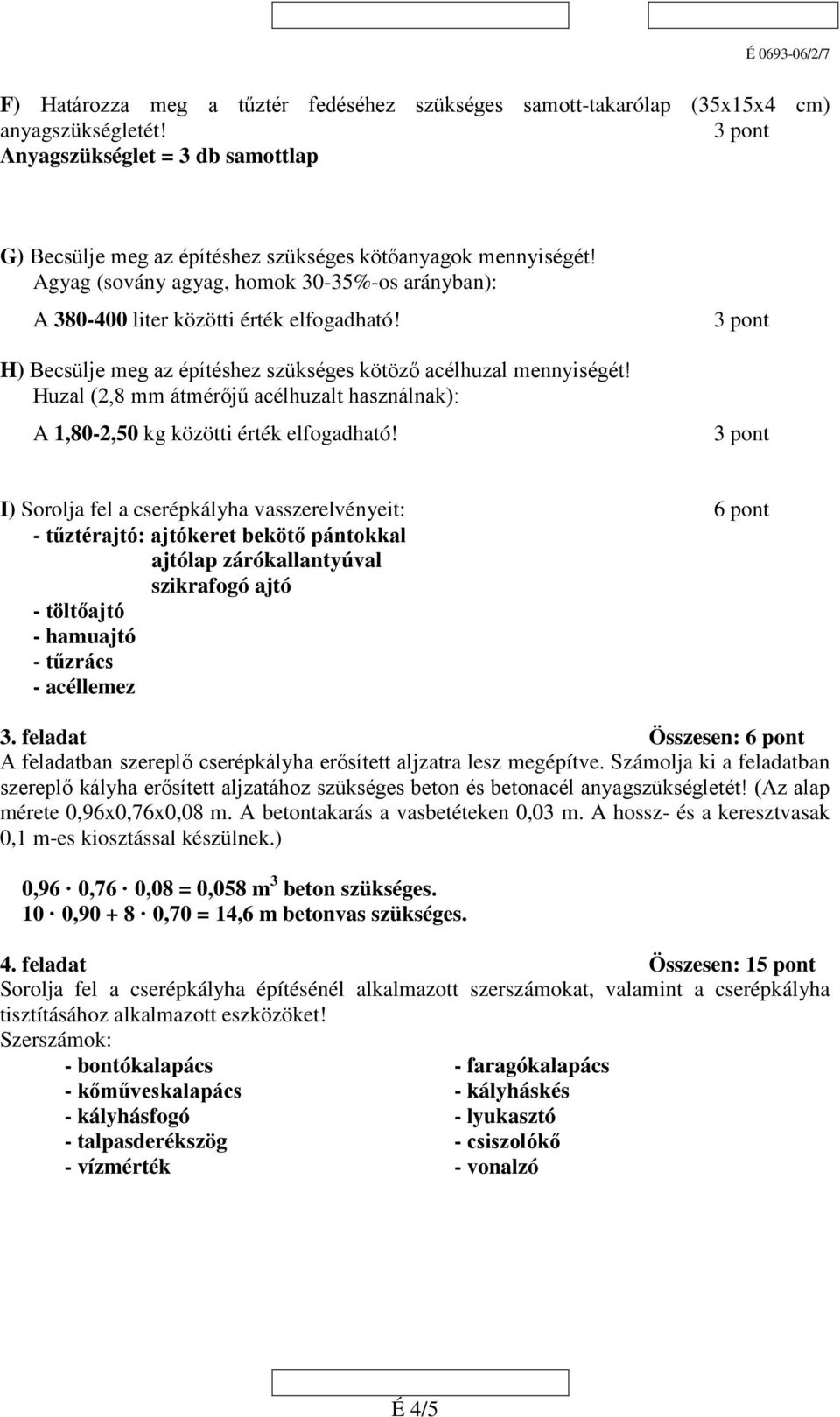

4 F) Határozza meg a tűztér fedéséhez szükséges samott-takarólap (35x15x4 cm) anyagszükségletét! Anyagszükséglet = 3 db samottlap G) Becsülje meg az építéshez szükséges kötőanyagok mennyiségét! Agyag (sovány agyag, homok 30-35%-os arányban): A liter közötti érték elfogadható! H) Becsülje meg az építéshez szükséges kötöző acélhuzal mennyiségét! Huzal (,8 mm átmérőjű acélhuzalt használnak): A 1,80-,50 kg közötti érték elfogadható! I) Sorolja fel a cserépkályha vasszerelvényeit: 6 pont - tűztérajtó: ajtókeret bekötő pántokkal ajtólap zárókallantyúval szikrafogó ajtó - töltőajtó - hamuajtó - tűzrács - acéllemez 3. feladat Összesen: 6 pont A feladatban szereplő cserépkályha erősített aljzatra lesz megépítve. Számolja ki a feladatban szereplő kályha erősített aljzatához szükséges beton és betonacél anyagszükségletét! (Az alap mérete 0,96x0,76x0,08 m. A betontakarás a vasbetéteken 0,03 m. A hossz- és a keresztvasak 0,1 m-es kiosztással készülnek.) 0,96 0,76 0,08 = 0,058 m 3 beton szükséges. 10 0, ,70 = 14,6 m betonvas szükséges. 4. feladat Összesen: 15 pont Sorolja fel a cserépkályha építésénél alkalmazott szerszámokat, valamint a cserépkályha tisztításához alkalmazott eszközöket! Szerszámok: - bontókalapács - faragókalapács - kőműveskalapács - kályháskés - kályhásfogó - lyukasztó - talpasderékszög - csiszolókő - vízmérték - vonalzó É 4/5

5 A cserépkályha tisztításához alkalmazott eszközök: - gyökérkefe - csőkefe - fénykefe - szivacs - rongy A feladatok értékelésekor más helyes tartalmi, logikai és pontos megoldás is elfogadható, a részpontok összevonhatók. A megoldókulcstól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 30%. É 5/5
