1 SG SG os lengõhajtómûvek Kezelési útmutató DIN ISO 9001/ EN Tanúsítvány regisztrációs szám:

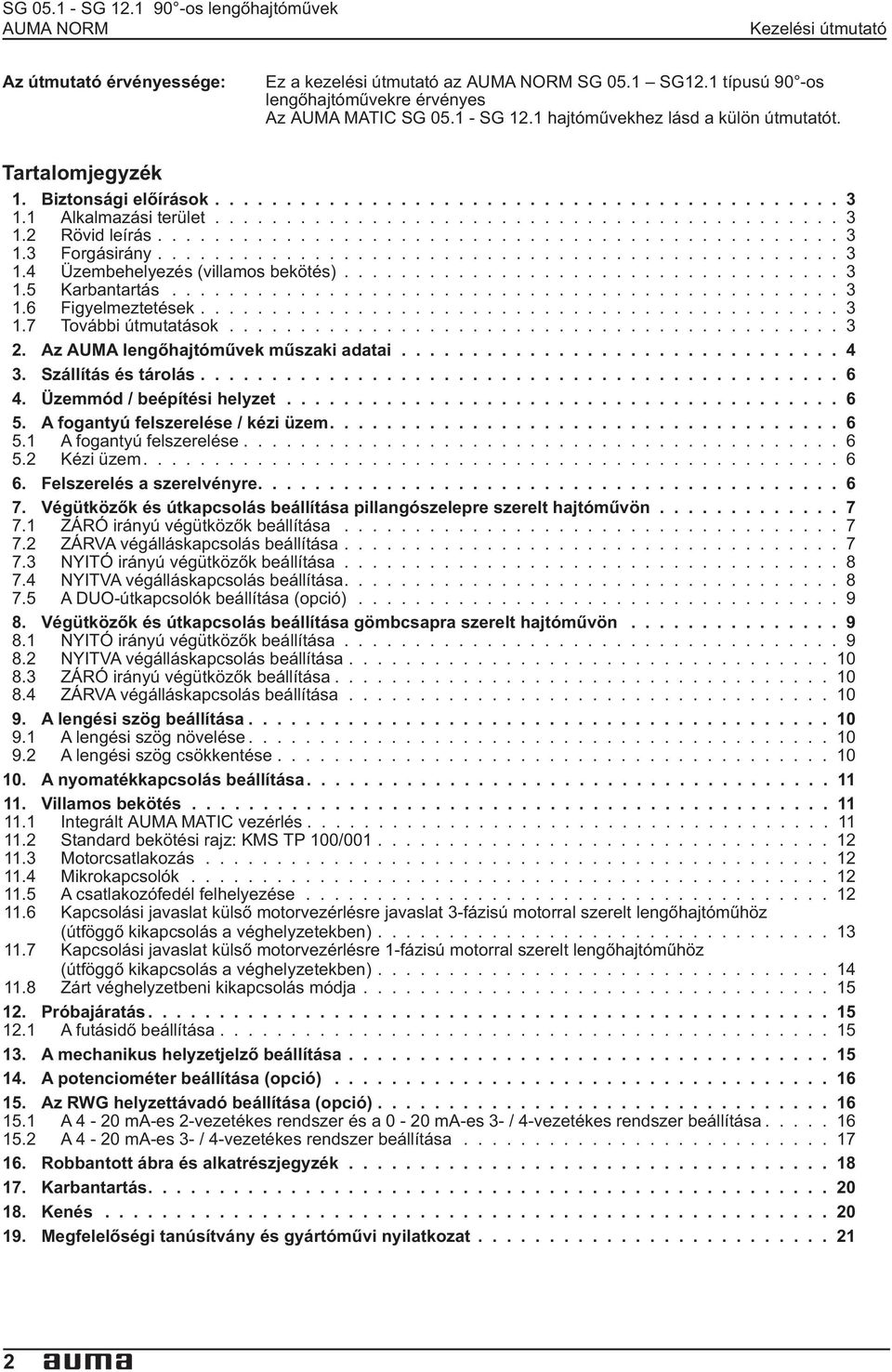

2 SG SG os lengõhajtómûvek Kezelési útmutató Az útmutató érvényessége: Ez a kezelési útmutató az SG 051 SG121 típusú 90 -os lengõhajtómûvekre érvényes Az AUMA MATIC SG SG 121 hajtómûvekhez lásd a külön útmutatót Tartalomjegyzék 1 Biztonsági elõírások 3 11 Alkalmazási terület 3 12 Rövid leírás 3 13 Forgásirány 3 14 Üzembehelyezés (villamos bekötés) 3 15 Karbantartás 3 16 Figyelmeztetések 3 17 További útmutatások 3 2 Az AUMA lengõhajtómûvek mûszaki adatai 4 3 Szállítás és tárolás 6 4 Üzemmód / beépítési helyzet 6 5 A fogantyú felszerelése / kézi üzem 6 51 A fogantyú felszerelése 6 52 Kézi üzem 6 6 Felszerelés a szerelvényre 6 7 Végütközõk és útkapcsolás beállítása pillangószelepre szerelt hajtómûvön 7 71 ZÁRÓ irányú végütközõk beállítása 7 72 ZÁRVA végálláskapcsolás beállítása 7 73 NYITÓ irányú végütközõk beállítása 8 74 NYITVA végálláskapcsolás beállítása 8 75 A DUO-útkapcsolók beállítása (opció) 9 8 Végütközõk és útkapcsolás beállítása gömbcsapra szerelt hajtómûvön 9 81 NYITÓ irányú végütközõk beállítása 9 82 NYITVA végálláskapcsolás beállítása ZÁRÓ irányú végütközõk beállítása ZÁRVA végálláskapcsolás beállítása 10 9 A lengési szög beállítása A lengési szög növelése A lengési szög csökkentése A nyomatékkapcsolás beállítása Villamos bekötés Integrált AUMA MATIC vezérlés Standard bekötési rajz: KMS TP 100/ Motorcsatlakozás Mikrokapcsolók A csatlakozófedél felhelyezése Kapcsolási javaslat külsõ motorvezérlésre javaslat 3-fázisú motorral szerelt lengõhajtómûhöz (útföggõ kikapcsolás a véghelyzetekben) Kapcsolási javaslat külsõ motorvezérlésre 1-fázisú motorral szerelt lengõhajtómûhöz (útföggõ kikapcsolás a véghelyzetekben) Zárt véghelyzetbeni kikapcsolás módja Próbajáratás A futásidõ beállítása A mechanikus helyzetjelzõ beállítása A potenciométer beállítása (opció) Az RWG helyzettávadó beállítása (opció) A 4-20 ma-es 2-vezetékes rendszer és a0-20ma-es 3- / 4-vezetékes rendszer beállítása A 4-20 ma-es 3- / 4-vezetékes rendszer beállítása Robbantott ábra és alkatrészjegyzék Karbantartás Kenés Megfelelõségi tanúsítvány és gyártómûvi nyilatkozat 21 2

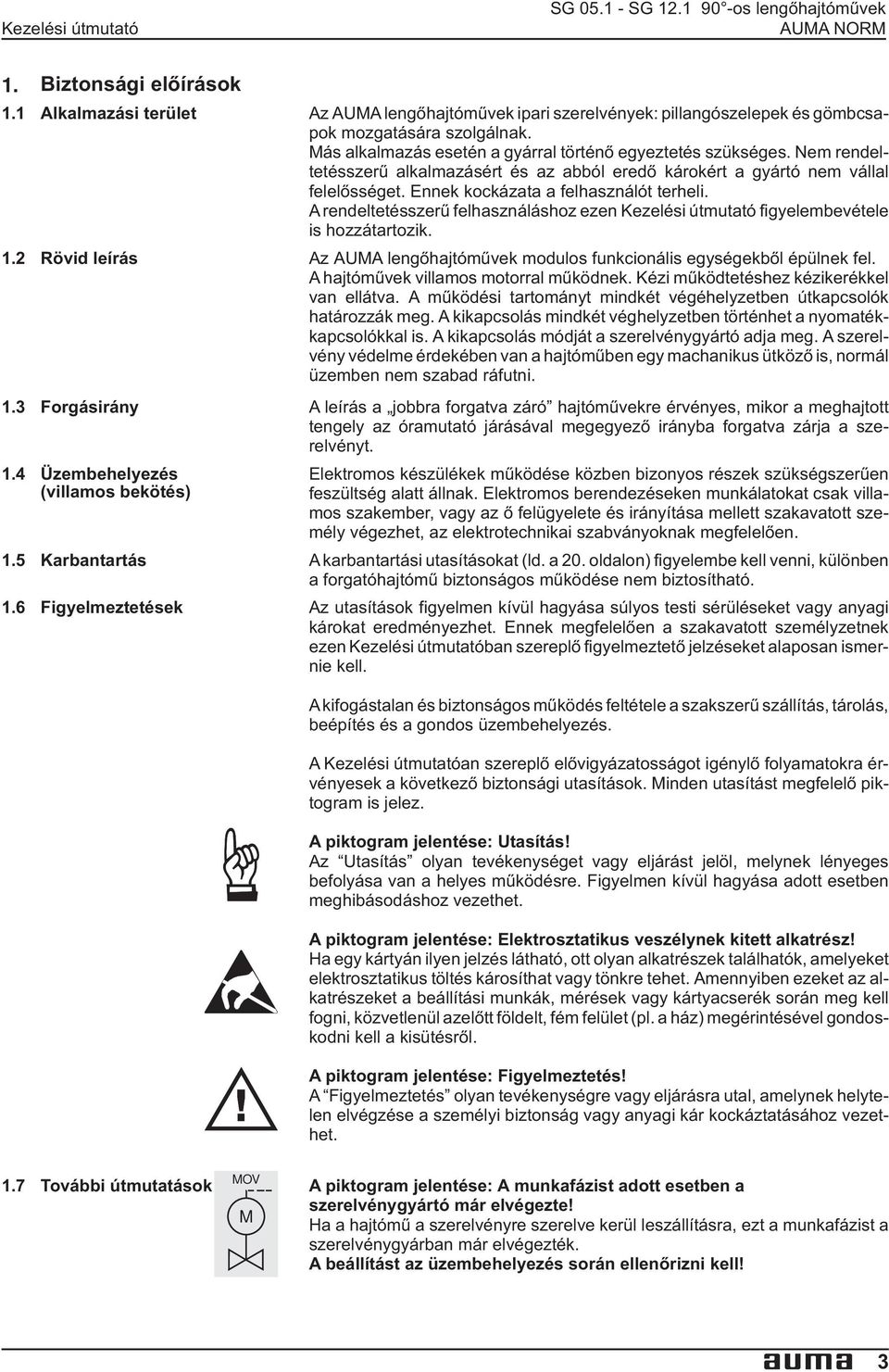

3 Kezelési útmutató SG SG os lengõhajtómûvek 1 Biztonsági elõírások 11 Alkalmazási terület Az AUMA lengõhajtómûvek ipari szerelvények: pillangószelepek és gömbcsapok mozgatására szolgálnak Más alkalmazás esetén a gyárral történõ egyeztetés szükséges Nem rendeltetésszerû alkalmazásért és az abból eredõ károkért a gyártó nem vállal felelõsséget Ennek kockázata a felhasználót terheli A rendeltetésszerû felhasználáshoz ezen Kezelési útmutató figyelembevétele is hozzátartozik 12 Rövid leírás Az AUMA lengõhajtómûvek modulos funkcionális egységekbõl épülnek fel A hajtómûvek villamos motorral mûködnek Kézi mûködtetéshez kézikerékkel van ellátva A mûködési tartományt mindkét végéhelyzetben útkapcsolók határozzák meg A kikapcsolás mindkét véghelyzetben történhet a nyomatékkapcsolókkal is A kikapcsolás módját a szerelvénygyártó adja meg A szerelvény védelme érdekében van a hajtómûben egy machanikus ütközõ is, normál üzemben nem szabad ráfutni 13 Forgásirány A leírás a jobbra forgatva záró hajtómûvekre érvényes, mikor a meghajtott tengely az óramutató járásával megegyezõ irányba forgatva zárja a szerelvényt 14 Üzembehelyezés (villamos bekötés) Elektromos készülékek mûködése közben bizonyos részek szükségszerûen feszültség alatt állnak Elektromos berendezéseken munkálatokat csak villamos szakember, vagy az õ felügyelete és irányítása mellett szakavatott személy végezhet, az elektrotechnikai szabványoknak megfelelõen 15 Karbantartás A karbantartási utasításokat (ld a 20 oldalon) figyelembe kell venni, különben a forgatóhajtómû biztonságos mûködése nem biztosítható 16 Figyelmeztetések Az utasítások figyelmen kívül hagyása súlyos testi sérüléseket vagy anyagi károkat eredményezhet Ennek megfelelõen a szakavatott személyzetnek ezen Kezelési útmutatóban szereplõ figyelmeztetõ jelzéseket alaposan ismernie kell A kifogástalan és biztonságos mûködés feltétele a szakszerû szállítás, tárolás, beépítés és a gondos üzembehelyezés A Kezelési útmutatóan szereplõ elõvigyázatosságot igénylõ folyamatokra érvényesek a következõ biztonsági utasítások Minden utasítást megfelelõ piktogram is jelez A piktogram jelentése: Utasítás! Az Utasítás olyan tevékenységet vagy eljárást jelöl, melynek lényeges befolyása van a helyes mûködésre Figyelmen kívül hagyása adott esetben meghibásodáshoz vezethet A piktogram jelentése: Elektrosztatikus veszélynek kitett alkatrész! Ha egy kártyán ilyen jelzés látható, ott olyan alkatrészek találhatók, amelyeket elektrosztatikus töltés károsíthat vagy tönkre tehet Amennyiben ezeket az alkatrészeket a beállítási munkák, mérések vagy kártyacserék során meg kell fogni, közvetlenül azelõtt földelt, fém felület (pl a ház) megérintésével gondoskodni kell a kisütésrõl A piktogram jelentése: Figyelmeztetés! A Figyelmeztetés olyan tevékenységre vagy eljárásra utal, amelynek helytelen elvégzése a személyi biztonság vagy anyagi kár kockáztatásához vezethet MOV 17 További útmutatások A piktogram jelentése: A munkafázist adott esetben a szerelvénygyártó már elvégezte! M Ha a hajtómû a szerelvényre szerelve kerül leszállításra, ezt a munkafázist a szerelvénygyárban már elvégezték A beállítást az üzembehelyezés során ellenõrizni kell! 3

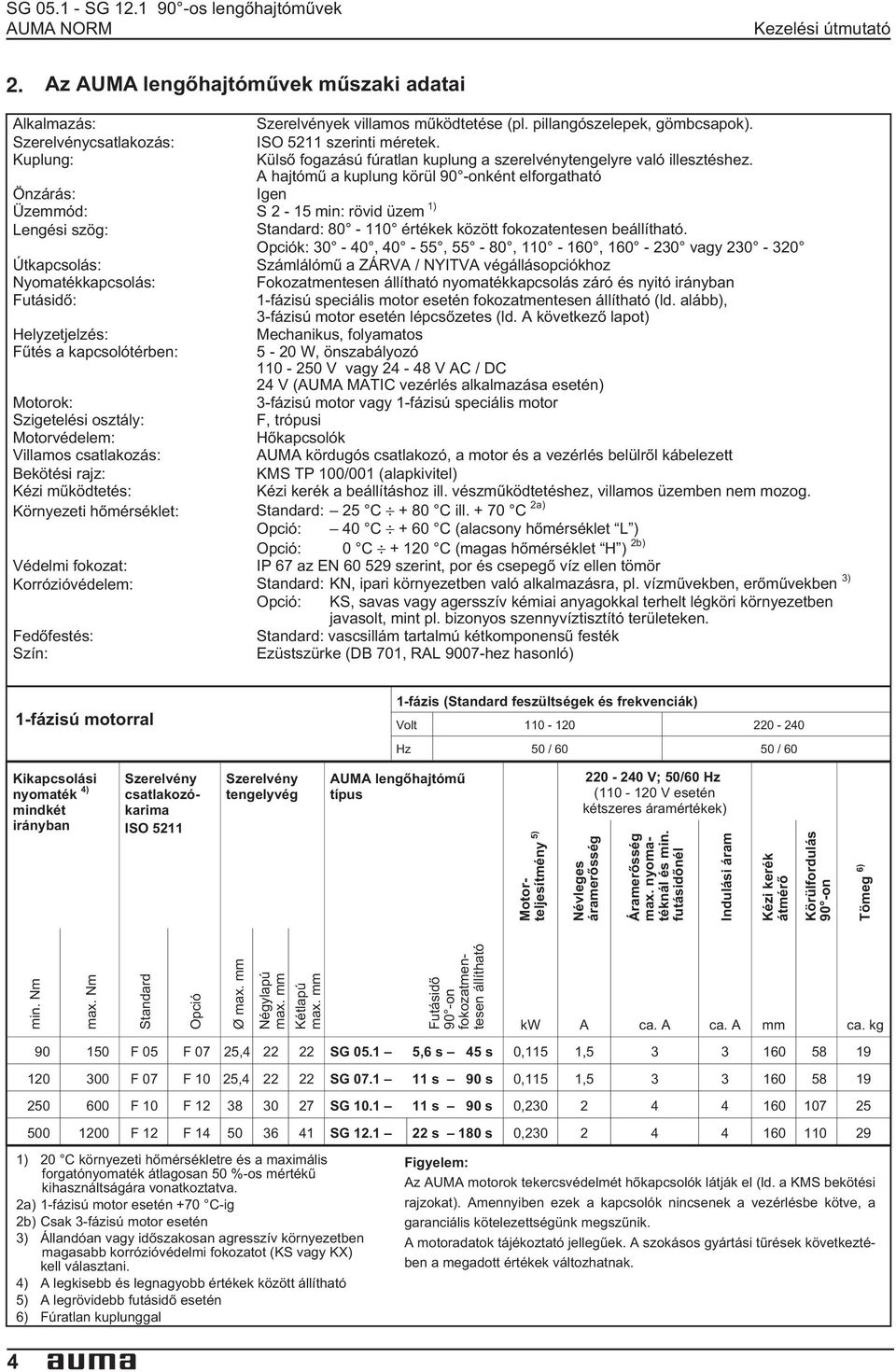

4 SG SG os lengõhajtómûvek Kezelési útmutató 2 Az AUMA lengõhajtómûvek mûszaki adatai Alkalmazás: Szerelvénycsatlakozás: Szerelvények villamos mûködtetése (pl pillangószelepek, gömbcsapok) ISO 5211 szerinti méretek Kuplung: Külsõ fogazású fúratlan kuplung a szerelvénytengelyre való illesztéshez A hajtómû a kuplung körül 90 -onként elforgatható Önzárás: Igen Üzemmód: S2-15min: rövid üzem 1) Lengési szög: Standard: értékek között fokozatentesen beállítható Opciók: 30-40, 40-55, 55-80, , vagy Útkapcsolás: Számlálómû a ZÁRVA / NYITVA végállásopciókhoz Nyomatékkapcsolás: Fokozatmentesen állítható nyomatékkapcsolás záró és nyitó irányban Futásidõ: 1-fázisú speciális motor esetén fokozatmentesen állítható (ld alább), 3-fázisú motor esetén lépcsõzetes (ld A következõ lapot) Helyzetjelzés: Mechanikus, folyamatos Fûtés a kapcsolótérben: 5-20 W, önszabályozó V vagy V AC / DC 24 V (AUMA MATIC vezérlés alkalmazása esetén) Motorok: 3-fázisú motor vagy 1-fázisú speciális motor Szigetelési osztály: F, trópusi Motorvédelem: Hõkapcsolók Villamos csatlakozás: Bekötési rajz: AUMA kördugós csatlakozó, a motor és a vezérlés belülrõl kábelezett KMS TP 100/001 (alapkivitel) Kézi mûködtetés: Kézi kerék a beállításhoz ill vészmûködtetéshez, villamos üzemben nem mozog Környezeti hõmérséklet: Standard: 25 C +80 Cill+70 C 2a) Opció: 40 C + 60 C (alacsony hõmérséklet L ) Opció: 0 C C (magas hõmérséklet H ) 2b) Védelmi fokozat: IP 67 az EN szerint, por és csepegõ víz ellen tömör Korrózióvédelem: Standard: KN, ipari környezetben való alkalmazásra, pl vízmûvekben, erõmûvekben 3) Opció: KS, savas vagy agersszív kémiai anyagokkal terhelt légköri környezetben javasolt, mint pl bizonyos szennyvíztisztító területeken Fedõfestés: Standard: vascsillám tartalmú kétkomponensû festék Szín: Ezüstszürke (DB 701, RAL 9007-hez hasonló) 1-fázisú motorral 1-fázis (Standard feszültségek és frekvenciák) Volt Hz 50/60 50/60 Kikapcsolási nyomaték 4) mindkét irányban Szerelvény csatlakozókarima ISO 5211 Szerelvény tengelyvég AUMA lengõhajtómû típus Motorteljesítmény 5) V; 50/60 Hz ( V esetén kétszeres áramértékek) Névleges áramerõsség Áramerõsség max nyomatéknál és min futásidõnél Indulási áram Kézi kerék átmérõ Körülfordulás 90 -on Tömeg 6) 1) 20 C környezeti hõmérsékletre és a maximális forgatónyomaték átlagosan 50 %-os mértékû kihasználtságára vonatkoztatva 2a) 1-fázisú motor esetén +70 C-ig 2b) Csak 3-fázisú motor esetén 3) Állandóan vagy idõszakosan agresszív környezetben magasabb korrózióvédelmi fokozatot (KS vagy KX) kell választani 4) A legkisebb és legnagyobb értékek között állítható 5) A legrövidebb futásidõ esetén 6) Fúratlan kuplunggal 4 min Nm max Nm Standard Opció Ø max mm Négylapú max mm Kétlapú max mm Futásidõ 90 -on fokozatmentesen állítható kw A ca A ca A mm ca kg F 05 F 07 25, SG 051 5,6 s 45 s 0,115 1, F 07 F 10 25, SG s 90 s 0,115 1, F 10 F SG s 90 s 0, F 12 F SG s 180 s 0, Figyelem: Az AUMA motorok tekercsvédelmét hõkapcsolók látják el (ld a KMS bekötési rajzokat) Amennyiben ezek a kapcsolók nincsenek a vezérlésbe kötve, a garanciális kötelezettségünk megszûnik A motoradatok tájékoztató jellegûek A szokásos gyártási tûrések következtében a megadott értékek változhatnak

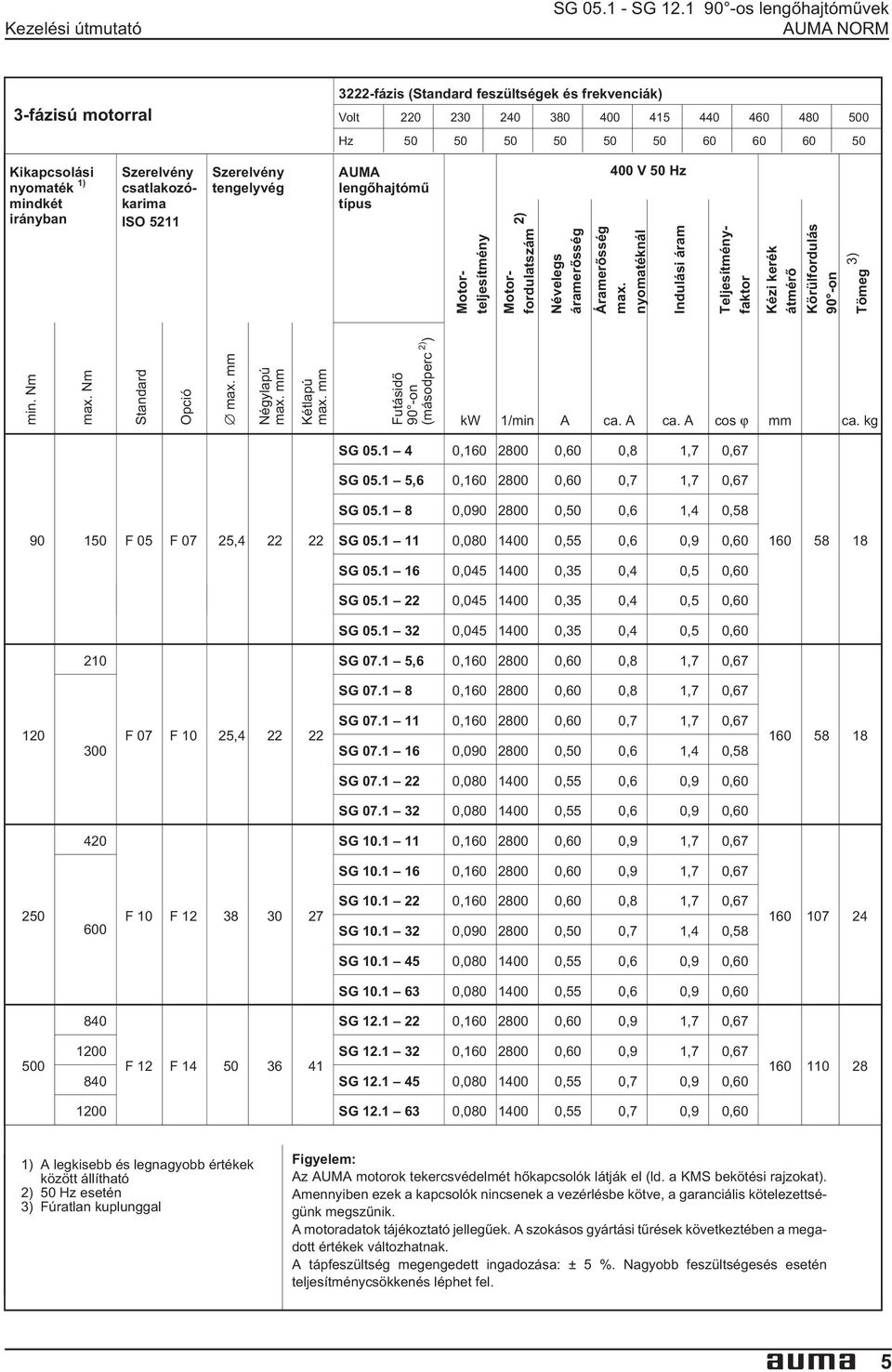

5 Kezelési útmutató SG SG os lengõhajtómûvek 3-fázisú motorral 3222-fázis (Standard feszültségek és frekvenciák) Volt Hz Kikapcsolási nyomaték 1) mindkét irányban Szerelvény csatlakozókarima ISO 5211 Szerelvény tengelyvég AUMA lengõhajtómû típus Motorteljesítmény Motorfordulatszám 2) Névelegs áramerõsség 400V50Hz Áramerõsség max nyomatéknál Indulási áram Teljesítményfaktor Kézi kerék átmérõ Körülfordulás 90 -on Tömeg 3) min Nm max Nm Standard Opció max mm Négylapú max mm Kétlapú max mm Futásidõ 90 -on (másodperc 2) ) kw 1/min A ca A ca A cos ϕ mm ca kg F 05 F 07 25, SG , ,60 0,8 1,7 0,67 SG 051 5,6 0, ,60 0,7 1,7 0,67 SG , ,50 0,6 1,4 0,58 SG , ,55 0,6 0,9 0,60 SG , ,35 0,4 0,5 0,60 SG , ,35 0,4 0,5 0,60 SG , ,35 0,4 0,5 0,60 SG 071 5,6 0, ,60 0,8 1,7 0,67 SG , ,60 0,8 1,7 0, F 07 F 10 25, SG , ,60 0,7 1,7 0,67 SG , ,50 0,6 1,4 0, SG , ,55 0,6 0,9 0,60 SG , ,55 0,6 0,9 0, SG , ,60 0,9 1,7 0,67 SG , ,60 0,9 1,7 0, F 10 F SG , ,60 0,8 1,7 0,67 SG , ,50 0,7 1,4 0, SG , ,55 0,6 0,9 0,60 SG , ,55 0,6 0,9 0, SG , ,60 0,9 1,7 0, SG , ,60 0,9 1,7 0,67 F 12 F SG , ,55 0,7 0,9 0, SG , ,55 0,7 0,9 0, ) A legkisebb és legnagyobb értékek között állítható 2) 50 Hz esetén 3) Fúratlan kuplunggal Figyelem: Az AUMA motorok tekercsvédelmét hõkapcsolók látják el (ld a KMS bekötési rajzokat) Amennyiben ezek a kapcsolók nincsenek a vezérlésbe kötve, a garanciális kötelezettségünk megszûnik A motoradatok tájékoztató jellegûek A szokásos gyártási tûrések következtében a megadott értékek változhatnak A tápfeszültség megengedett ingadozása: ± 5 % Nagyobb feszültségesés esetén teljesítménycsökkenés léphet fel 5

6 SG SG os lengõhajtómûvek Kezelési útmutató 3 Szállítás és tárolás A felhasználási helyre való szállítás szilárd csomagolásban történik A kézi keréknél fogva emelni tilos Ha a hajtómû rá van szerelve a szerelvényre, a szerelvénynél fogva kell emelni, nem a hajtómûnél Jól szellõzött, száraz helyen kell tárolni Talajnedvesség elleni védelem miatt polcon vagy raklapon kell tárolni Por és szennyezõdés ellen letakarással kell védekezni A fémes felületeket megfelelõ korróziógátló anyaggal kell kezelni 4 Üzemmód / beépítési helyzet Az AUMA SG lengõhajtómûvek mûködése 25 C + 80 C ill 1-fázisú motorok esetében 25 C + 70 C környezeti hõmérséklettartományban lehetséges A hajtómûvek a VDE 0530 szerint S 2-15 min rövid üzemidejû kivitelûek Az AUMA SG lengõhajtómûvek minden tetszõleges helyzetben üzemeltethetõk 5 A fogantyú felszerelése / kézi üzem 51 A fogantyú felszerelése A szállítási sérülések elkerülése végett a fogantyút a gyárban fordítva szerelik a kézi kerékre Az üzembehelyezés elõtt helyes pozicióba kell állítani A kép A zárt anyát lecsavarni 2 Zárt anya Fogantyú 1 A fogantyút levenni és a helyes helyzetében visszatenni 4 3 A zárt anyát rögzíteni 52 Kézi üzem Az SG SG 121 hajtómûvek kézi kerék-blokkolással rendelkeznek A blokkolás oldásához a kézi kereket kihúzni Csak akkor szabad a kézi kereket forgatni, ha a blokkolást oldottuk! 6 Felszerelés a szerelvényre A szerelvény és hajtómû csatlakozó karimáit alaposan bezsírozni MOV A szerelvény tengelyét vékonyan bezsírozni A kuplungot a szerelvény tengelyére húzni és biztosítani (B kép, A vagy B helyzet) Az X, Y, Z méreteket be kell tartani B kép X A M Típus X max (mm) Y max (mm) Z max (mm) SG SG SG SG A kuplung fogazását savmentes zsírral jól bekenni T A (Nm) M6 10 M8 25 M10 50 M12 87 Y Z B A hajtómûvet felszerelni A centírozásra és a csatlakozó karimák felfekvésére ügyelni Ha a karima furatai nem találkoznak a menetekkel, a kézi kerék blokkolását oldani és a kézi kereket addig forgatni, míg a furatok egybe esnek A hajtómûvet csavarokkal (legalább 88 minõségû) és rugós alátétekkel rögzíteni A csavarokat átlósan a nyomatéktáblázat adatai szerint meghúzni 6

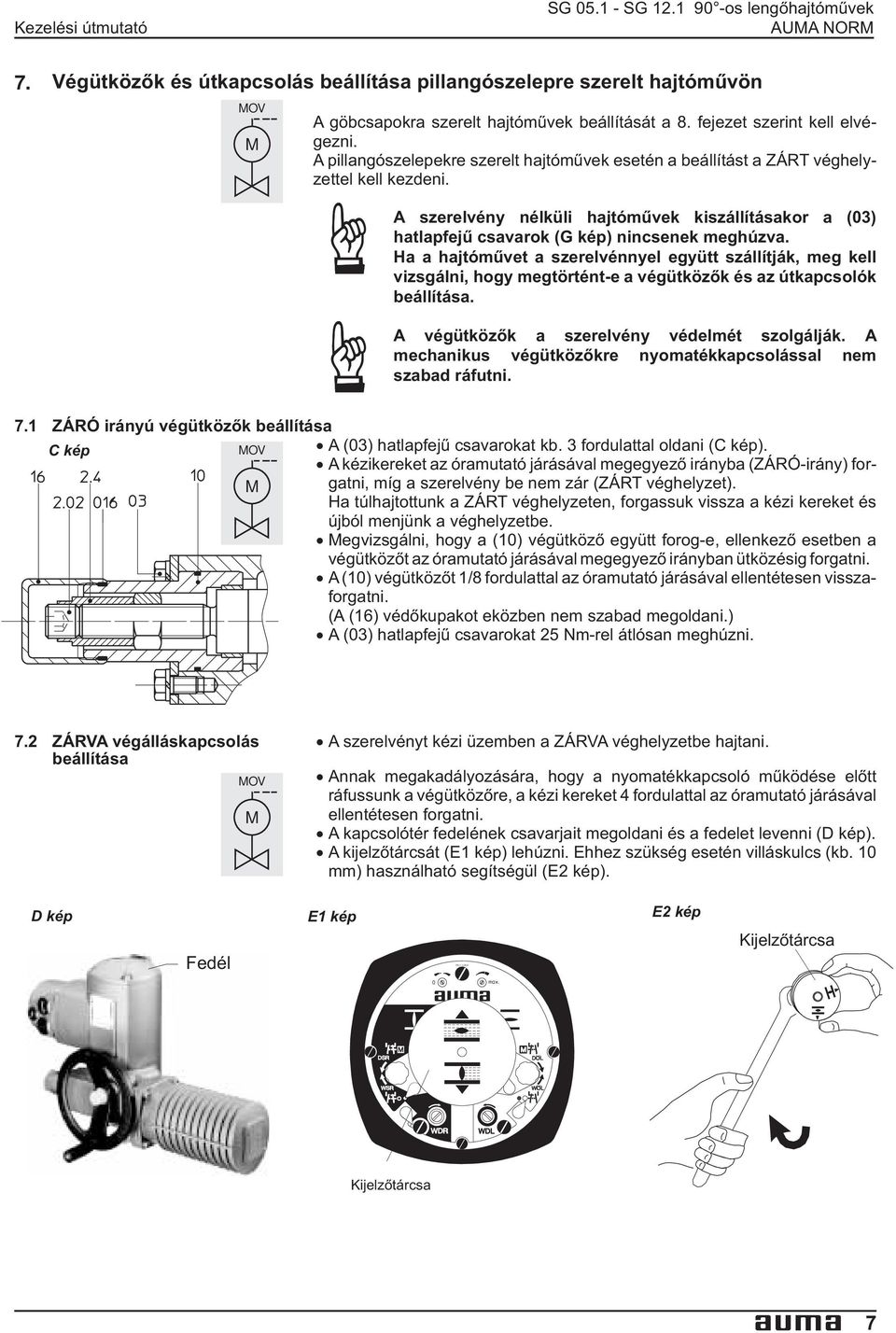

7 Kezelési útmutató SG SG os lengõhajtómûvek 7 Végütközõk és útkapcsolás beállítása pillangószelepre szerelt hajtómûvön MOV M A göbcsapokra szerelt hajtómûvek beállítását a 8 fejezet szerint kell elvégezni A pillangószelepekre szerelt hajtómûvek esetén a beállítást a ZÁRT véghelyzettel kell kezdeni A szerelvény nélküli hajtómûvek kiszállításakor a (03) hatlapfejû csavarok (G kép) nincsenek meghúzva Ha a hajtómûvet a szerelvénnyel együtt szállítják, meg kell vizsgálni, hogy megtörtént-e a végütközõk és az útkapcsolók beállítása A végütközõk a szerelvény védelmét szolgálják A mechanikus végütközõkre nyomatékkapcsolással nem szabad ráfutni 71 ZÁRÓ irányú végütközõk beállítása C kép MOV A (03) hatlapfejû csavarokat kb 3 fordulattal oldani (C kép) A kézikereket az óramutató járásával megegyezõ irányba (ZÁRÓ-irány) forgatni, míg a szerelvény be nem zár (ZÁRT véghelyzet) M Ha túlhajtottunk a ZÁRT véghelyzeten, forgassuk vissza a kézi kereket és újból menjünk a véghelyzetbe Megvizsgálni, hogy a (10) végütközõ együtt forog-e, ellenkezõ esetben a végütközõt az óramutató járásával megegyezõ irányban ütközésig forgatni A (10) végütközõt 1/8 fordulattal az óramutató járásával ellentétesen visszaforgatni (A (16) védõkupakot eközben nem szabad megoldani) A (03) hatlapfejû csavarokat 25 Nm-rel átlósan meghúzni 72 ZÁRVA végálláskapcsolás beállítása MOV M A szerelvényt kézi üzemben a ZÁRVA véghelyzetbe hajtani Annak megakadályozására, hogy a nyomatékkapcsoló mûködése elõtt ráfussunk a végütközõre, a kézi kereket 4 fordulattal az óramutató járásával ellentétesen forgatni A kapcsolótér fedelének csavarjait megoldani és a fedelet levenni (D kép) A kijelzõtárcsát (E1 kép) lehúzni Ehhez szükség esetén villáskulcs (kb 10 mm) használható segítségül (E2 kép) D kép Fedél E1 kép E2 kép Kijelzõtárcsa DSR DOL WSR WOL WDR WDL Kijelzõtárcsa 7

8 SG SG os lengõhajtómûvek Kezelési útmutató A ZÁRVA kapcsolási pontot az A beállító tengellyel kell beállítani Az A beállító tengelyt (F1 kép) csavarhózúval (5 mm) folyamatosan benyomva a nyíl irányába forgatni, eközben figyelni a B mutatót Érezhetõ és hallható kattogás közben a B mutató 90 -onként ugrik, egészen a C pontig Mikor a B mutató 90 -kal a C pont elõtt áll, lassan kell tovább forgatni Amikor a B mutató éppen befordul a C pontra, be kell fejezni a forgatást, és a beállító tengelyt el kell engedni Ha túlforgattuk, akkor a beállító tengelyt tovább kell hajtani, míg a B mutató újból körbefordul és a kapcsolási pontot ( C ) ismét el nem éri F1 kép DSR DOL B WSR WOL C WDR WDL 73 NYITÓ irányú végütközõk beállítása 74 NYITVA végálláskapcsolás beállítása A Alengési szög gyárilag be van állítva Ezért a NYITVAvégütközõt már nem kell beállítani A szerelvényt kézi üzemben NYITVA véghelyzetbe hajtani Annak megakadályozására, hogy az útkapcsoló mûködése elõtt ráfussunk a végütközõre, a kézi kereket 4 fordulattal az óramutató járásával megegyezõ irányba kell forgatni A NYITVA kapcsolási pontot az D beállító tengellyel kell beállítani (F2 kép) A D beállító tengelyt (H2 kép) csavarhúzóval (5 mm) folyamatosan benyomva a nyíl irányába forgatni, eközben figyelni az E mutatót Érezhetõ és hallható kattogás közben az E mutató 90 -onként ugrik, egészen az F pontig Mikor az E mutató 90 -kal az F pont elõtt áll, lassan kell tovább forgatni Amikor az E mutató éppen befordul az F pontra, be kell fejezni a forgatást, és a beállító tengelyt el kell engedni Ha túlforgattuk, akkor a beállító tengelyt tovább kell hajtani, míg az E mutató újból körbefordul és a kapcsolási pontot ( F ) ismét el nem éri F2 kép DSR DOL WSR WOL E WDR WDL F 8 D

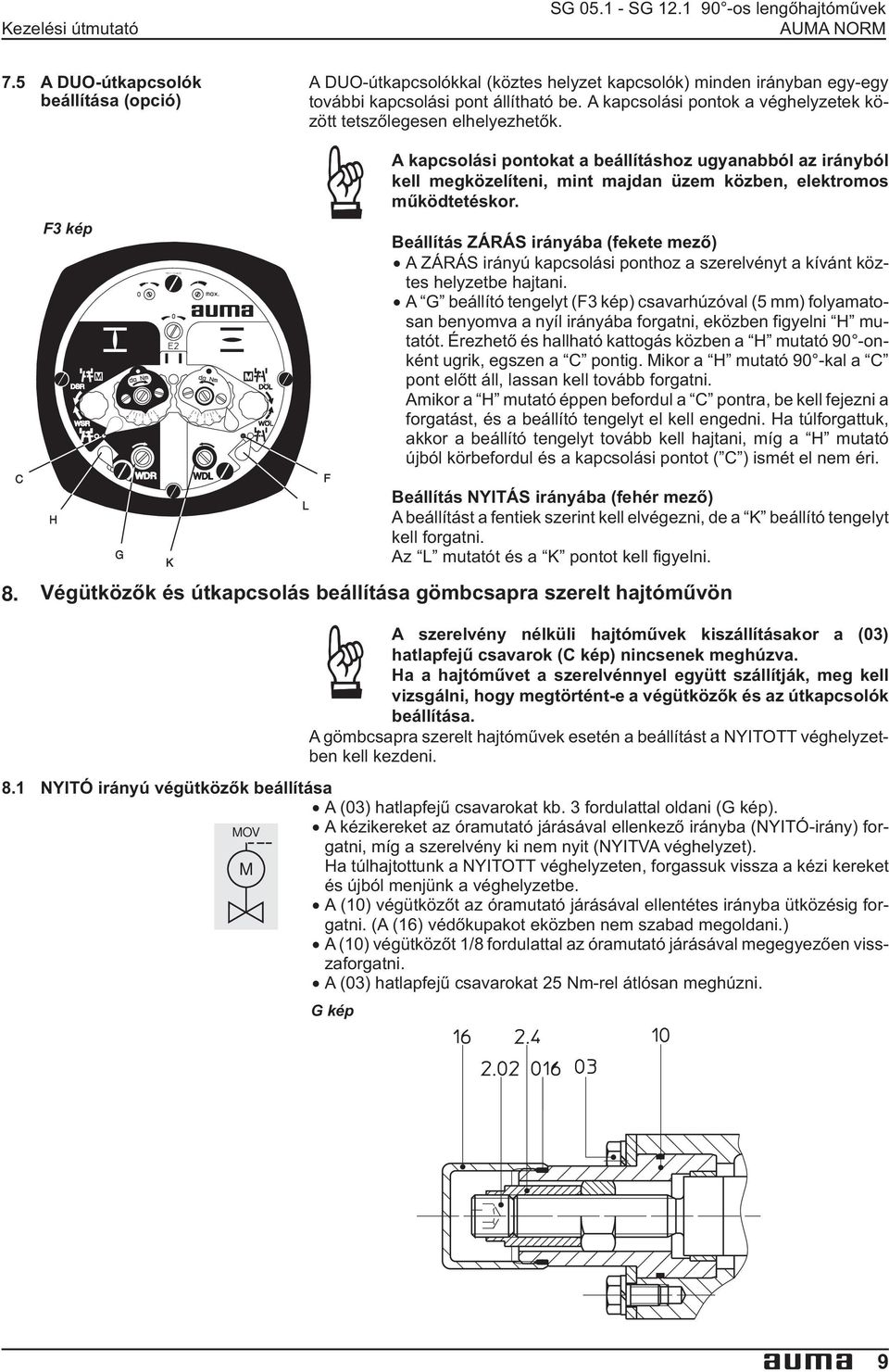

9 Kezelési útmutató SG SG os lengõhajtómûvek 75 A DUO-útkapcsolók beállítása (opció) A DUO-útkapcsolókkal (köztes helyzet kapcsolók) minden irányban egy-egy további kapcsolási pont állítható be A kapcsolási pontok a véghelyzetek között tetszõlegesen elhelyezhetõk C F3 kép H DSR WSR G WDR K WDL DOL WOL L F A kapcsolási pontokat a beállításhoz ugyanabból az irányból kell megközelíteni, mint majdan üzem közben, elektromos mûködtetéskor Beállítás ZÁRÁS irányába (fekete mezõ) A ZÁRÁS irányú kapcsolási ponthoz a szerelvényt a kívánt köztes helyzetbe hajtani A G beállító tengelyt (F3 kép) csavarhúzóval (5 mm) folyamatosan benyomva a nyíl irányába forgatni, eközben figyelni H mutatót Érezhetõ és hallható kattogás közben a H mutató 90 -onként ugrik, egszen a C pontig Mikor a H mutató 90 -kal a C pont elõtt áll, lassan kell tovább forgatni Amikor a H mutató éppen befordul a C pontra, be kell fejezni a forgatást, és a beállító tengelyt el kell engedni Ha túlforgattuk, akkor a beállító tengelyt tovább kell hajtani, míg a H mutató újból körbefordul és a kapcsolási pontot ( C ) ismét el nem éri Beállítás NYITÁS irányába (fehér mezõ) A beállítást a fentiek szerint kell elvégezni, de a K beállító tengelyt kell forgatni Az L mutatót és a K pontot kell figyelni 8 Végütközõk és útkapcsolás beállítása gömbcsapra szerelt hajtómûvön A szerelvény nélküli hajtómûvek kiszállításakor a (03) hatlapfejû csavarok (C kép) nincsenek meghúzva Ha a hajtómûvet a szerelvénnyel együtt szállítják, meg kell vizsgálni, hogy megtörtént-e a végütközõk és az útkapcsolók beállítása A gömbcsapra szerelt hajtómûvek esetén a beállítást a NYITOTT véghelyzetben kell kezdeni 81 NYITÓ irányú végütközõk beállítása A (03) hatlapfejû csavarokat kb 3 fordulattal oldani (G kép) MOV A kézikereket az óramutató járásával ellenkezõ irányba (NYITÓ-irány) forgatni, míg a szerelvény ki nem nyit (NYITVA véghelyzet) M Ha túlhajtottunk a NYITOTT véghelyzeten, forgassuk vissza a kézi kereket és újból menjünk a véghelyzetbe A (10) végütközõt az óramutató járásával ellentétes irányba ütközésig forgatni (A (16) védõkupakot eközben nem szabad megoldani) A (10) végütközõt 1/8 fordulattal az óramutató járásával megegyezõen visszaforgatni A (03) hatlapfejû csavarokat 25 Nm-rel átlósan meghúzni G kép 9

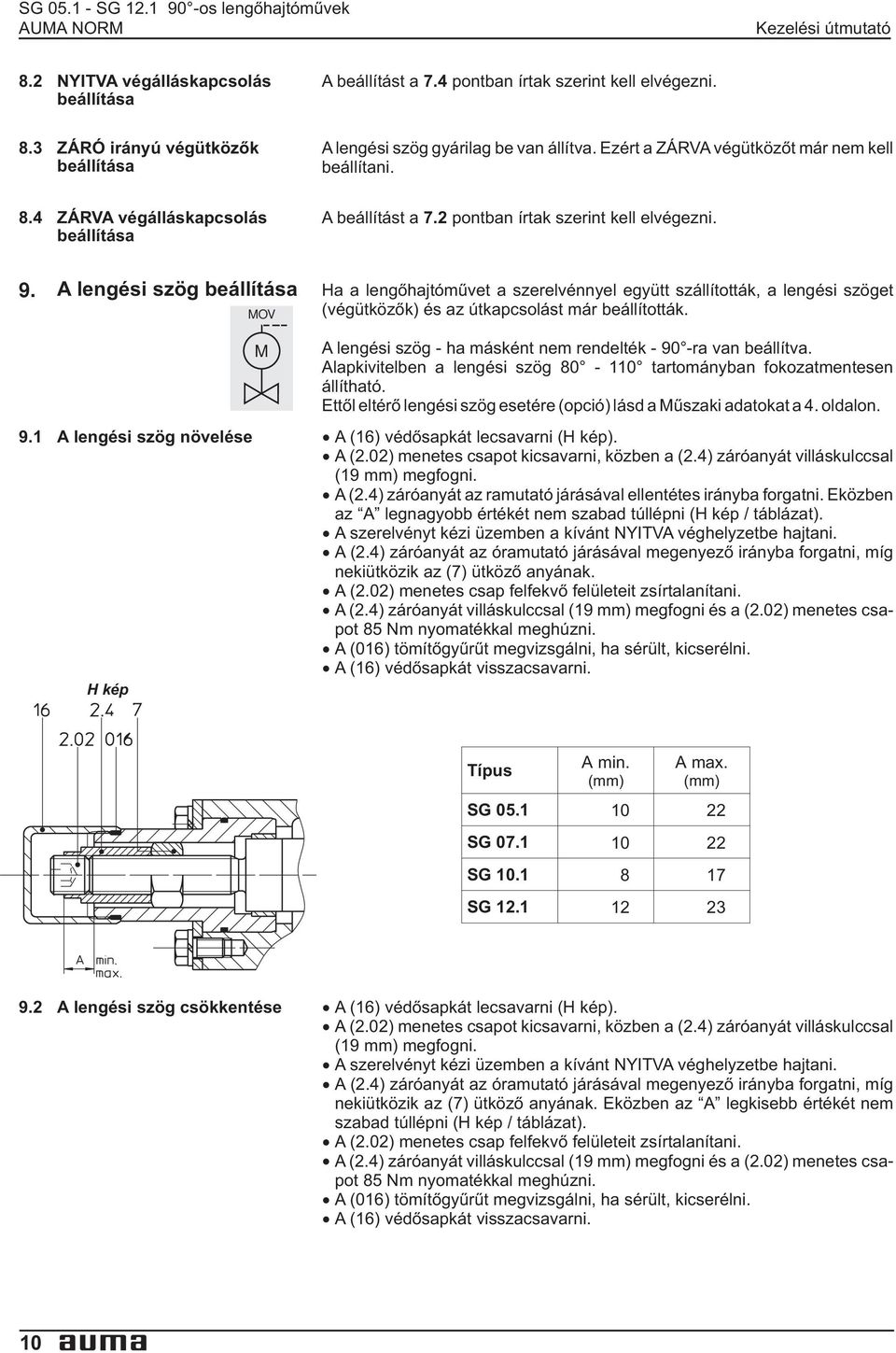

10 SG SG os lengõhajtómûvek Kezelési útmutató 82 NYITVA végálláskapcsolás beállítása A beállítást a 74 pontban írtak szerint kell elvégezni 83 ZÁRÓ irányú végütközõk beállítása A lengési szög gyárilag be van állítva Ezért a ZÁRVA végütközõt már nem kell beállítani 84 ZÁRVA végálláskapcsolás beállítása A beállítást a 72 pontban írtak szerint kell elvégezni 9 A lengési szög beállítása Ha a lengõhajtómûvet a szerelvénnyel együtt szállították, a lengési szöget (végütközõk) és az útkapcsolást már beállították MOV M A lengési szög - ha másként nem rendelték ra van beállítva Alapkivitelben a lengési szög tartományban fokozatmentesen állítható Ettõl eltérõ lengési szög esetére (opció) lásd a Mûszaki adatokat a 4 oldalon 91 A lengési szög növelése A (16) védõsapkát lecsavarni (H kép) A (202) menetes csapot kicsavarni, közben a (24) záróanyát villáskulccsal (19 mm) megfogni A (24) záróanyát az ramutató járásával ellentétes irányba forgatni Eközben az A legnagyobb értékét nem szabad túllépni (H kép / táblázat) A szerelvényt kézi üzemben a kívánt NYITVA véghelyzetbe hajtani A (24) záróanyát az óramutató járásával megenyezõ irányba forgatni, míg nekiütközik az (7) ütközõ anyának A (202) menetes csap felfekvõ felületeit zsírtalanítani A (24) záróanyát villáskulccsal (19 mm) megfogni és a (202) menetes csapot 85 Nm nyomatékkal meghúzni A (016) tömítõgyûrût megvizsgálni, ha sérült, kicserélni A (16) védõsapkát visszacsavarni H kép Típus A min (mm) A max (mm) SG SG SG SG A lengési szög csökkentése A (16) védõsapkát lecsavarni (H kép) A (202) menetes csapot kicsavarni, közben a (24) záróanyát villáskulccsal (19 mm) megfogni A szerelvényt kézi üzemben a kívánt NYITVA véghelyzetbe hajtani A (24) záróanyát az óramutató járásával megenyezõ irányba forgatni, míg nekiütközik az (7) ütközõ anyának Eközben az A legkisebb értékét nem szabad túllépni (H kép / táblázat) A (202) menetes csap felfekvõ felületeit zsírtalanítani A (24) záróanyát villáskulccsal (19 mm) megfogni és a (202) menetes csapot 85 Nm nyomatékkal meghúzni A (016) tömítõgyûrût megvizsgálni, ha sérült, kicserélni A (16) védõsapkát visszacsavarni 10

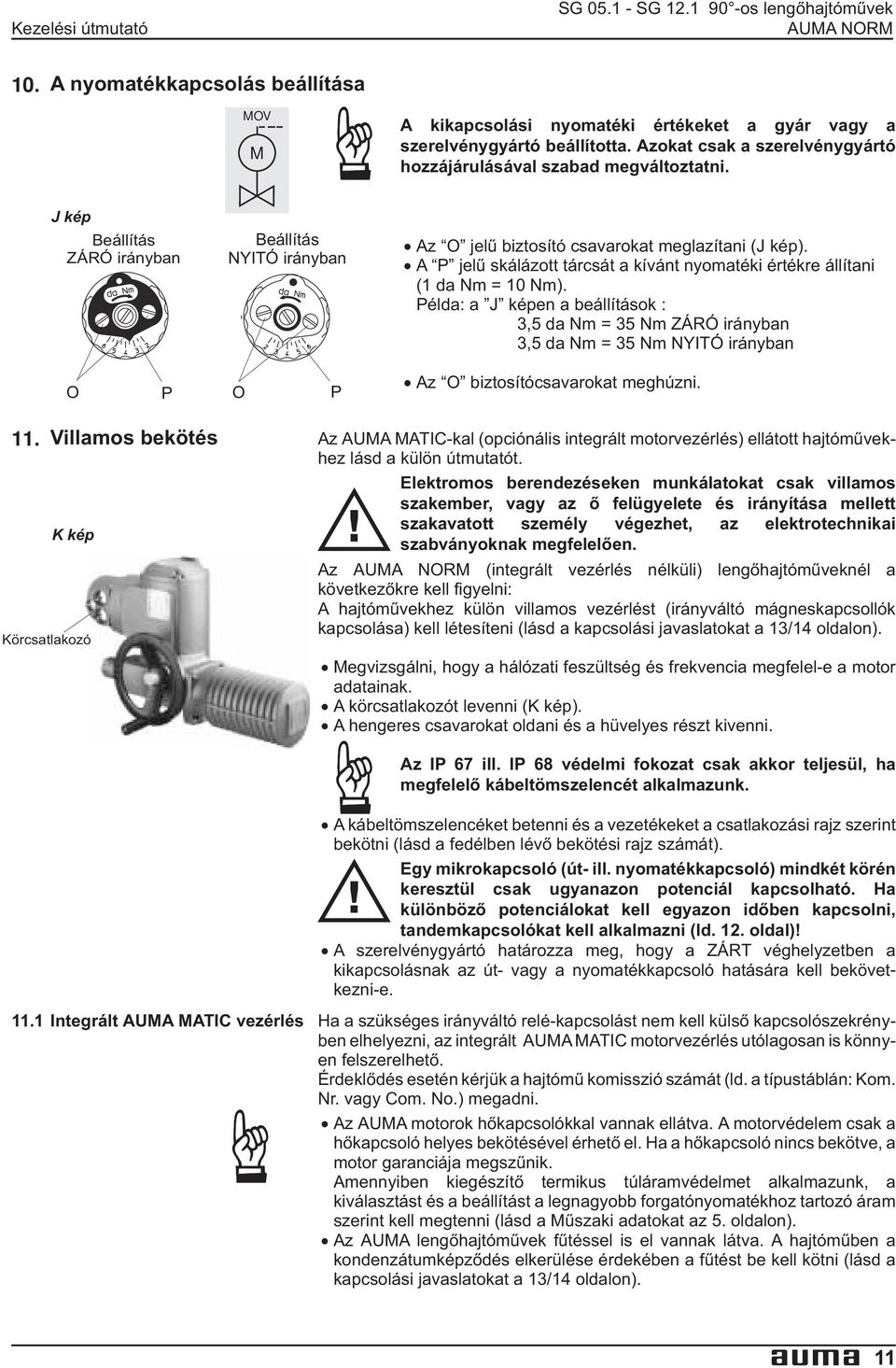

11 Kezelési útmutató SG SG os lengõhajtómûvek 10 A nyomatékkapcsolás beállítása MOV M A kikapcsolási nyomatéki értékeket a gyár vagy a szerelvénygyártó beállította Azokat csak a szerelvénygyártó hozzájárulásával szabad megváltoztatni J kép Beállítás ZÁRÓ irányban O P Beállítás NYITÓ irányban O P Az O jelû biztosító csavarokat meglazítani (J kép) A P jelû skálázott tárcsát a kívánt nyomatéki értékre állítani (1 da Nm = 10 Nm) Példa: a J képen a beállítások : 3,5 da Nm = 35 Nm ZÁRÓ irányban 3,5 da Nm = 35 Nm NYITÓ irányban Az O biztosítócsavarokat meghúzni 11 Villamos bekötés Az AUMA MATIC-kal (opciónális integrált motorvezérlés) ellátott hajtómûvekhez lásd a külön útmutatót Elektromos berendezéseken munkálatokat csak villamos szakember, vagy az õ felügyelete és irányítása mellett szakavatott személy végezhet, az elektrotechnikai K kép szabványoknak megfelelõen Az (integrált vezérlés nélküli) lengõhajtómûveknél a következõkre kell figyelni: A hajtómûvekhez külön villamos vezérlést (irányváltó mágneskapcsollók kapcsolása) kell létesíteni (lásd a kapcsolási javaslatokat a 13/14 oldalon) Körcsatlakozó Megvizsgálni, hogy a hálózati feszültség és frekvencia megfelel-e a motor adatainak A körcsatlakozót levenni (K kép) A hengeres csavarokat oldani és a hüvelyes részt kivenni Az IP 67 ill IP 68 védelmi fokozat csak akkor teljesül, ha megfelelõ kábeltömszelencét alkalmazunk A kábeltömszelencéket betenni és a vezetékeket a csatlakozási rajz szerint bekötni (lásd a fedélben lévõ bekötési rajz számát) Egy mikrokapcsoló (út- ill nyomatékkapcsoló) mindkét körén keresztül csak ugyanazon potenciál kapcsolható Ha különbözõ potenciálokat kell egyazon idõben kapcsolni, tandemkapcsolókat kell alkalmazni (ld 12 oldal)! A szerelvénygyártó határozza meg, hogy a ZÁRT véghelyzetben a kikapcsolásnak az út- vagy a nyomatékkapcsoló hatására kell bekövetkezni-e 111 Integrált AUMA MATIC vezérlés Ha a szükséges irányváltó relé-kapcsolást nem kell külsõ kapcsolószekrényben elhelyezni, az integrált AUMA MATIC motorvezérlés utólagosan is könnyen felszerelhetõ Érdeklõdés esetén kérjük a hajtómû komisszió számát (ld a típustáblán: Kom Nr vagy Com No) megadni Az AUMA motorok hõkapcsolókkal vannak ellátva A motorvédelem csak a hõkapcsoló helyes bekötésével érhetõ el Ha a hõkapcsoló nincs bekötve, a motor garanciája megszûnik Amennyiben kiegészítõ termikus túláramvédelmet alkalmazunk, a kiválasztást és a beállítást a legnagyobb forgatónyomatékhoz tartozó áram szerint kell megtenni (lásd a Mûszaki adatokat az 5 oldalon) Az AUMA lengõhajtómûvek fûtéssel is el vannak látva A hajtómûben a kondenzátumképzõdés elkerülése érdekében a fûtést be kell kötni (lásd a kapcsolási javaslatokat a 13/14 oldalon) 11

12 SG SG os lengõhajtómûvek Kezelési útmutató 112 Standard bekötési rajz: KMS TP 100/001 KMS TP 100/001 S1 DSR Nyomatékkapcsoló, jobbra forgatva zár S2 DÖL Nyomatékkapcsoló, balra forgatva nyit S3 WSR útkapcsoló, jobbra forgatva zár S4 WÖL útkapcsoló, balra forgatva nyit F1 Th Hõkapcsoló (motorvédelem) R1 H Fûtés 113 Motorcsatlakozás 3-fázisú motor bekötése 1-fázisú motor bekötése P PE U1 V1 W Az L1, L2, L3 fázisokat a U1, V1, W1 csatlakozókra kötve jobbsodrású forgásirány adódik Az L1 fázis U1-re kötése jobbra futást (zárás) eredményez Az L1 fázis W1-re kötése balra futást (nyitás) eredményez A védõföldelést a -re kötni Az N (0) vezetéket a V1-re kötni A védõföldelést a -re kötni 114 Mikrokapcsolók Egy mikrokapcsoló (út- ill nyomatékkapcsoló) mindkét körén keresztül csak ugyanazon potenciál kapcsolható Ha különbözõ potenciálokat kell egyazon idõben kapcsolni, tandemkapcsolókat kell alkalmazni A biztos jelzéshez tandemkapcsolók esetén a sietõ érintekzõpárt ( ) kell bekötni A kikapcsoláshoz a késõ érintkezõpárt ( ) kell használni L1 N N L1 I Egyszerû kapcsoló RD RD BK BK II Tandemkapcsoló RD 11 RD 12 Jelzés BK 13 BK 14 DSR 1 / DÖL 1 WSR 1 / WÖL 1 Kikapcsolás RD 21 RD 22 BK 23 BK 24 DSR / DÖL WSR / WÖL NO NC Áramfajta NC NO 1-fázis (induktív terhelés) cos ϕ=0,8 Egyenáram (ohmos terhelés) Aranyozott érintekzõkkel Áram Mechanikus élettartam =2x10 6 kapcsolás Terhelhetõség Imax 30 V 125 V 250 V A 5 A 5 A 2 A 0,5 A 0,4 A min 5 V, max 50 V min 4 ma, max 400 ma 115 A csatlakozófedél felhelyezése A fedél (AUMA kördugós csatlakozó) tömítõ felületeit megtisztítani és megvizsgálni, hogy az O-gyûrû rendben van-e A tömítõ felületeket savmentes zsírral (pl vazelinnel) vékonyan bekenni A fedelet felhelyezni és a 4 csavart átlósan egyenletesen meghúzni A kábel tömszelencéket meghúzni, hogy az IP 67 ill IP 68 védelmi fokozat teljesüljön 12

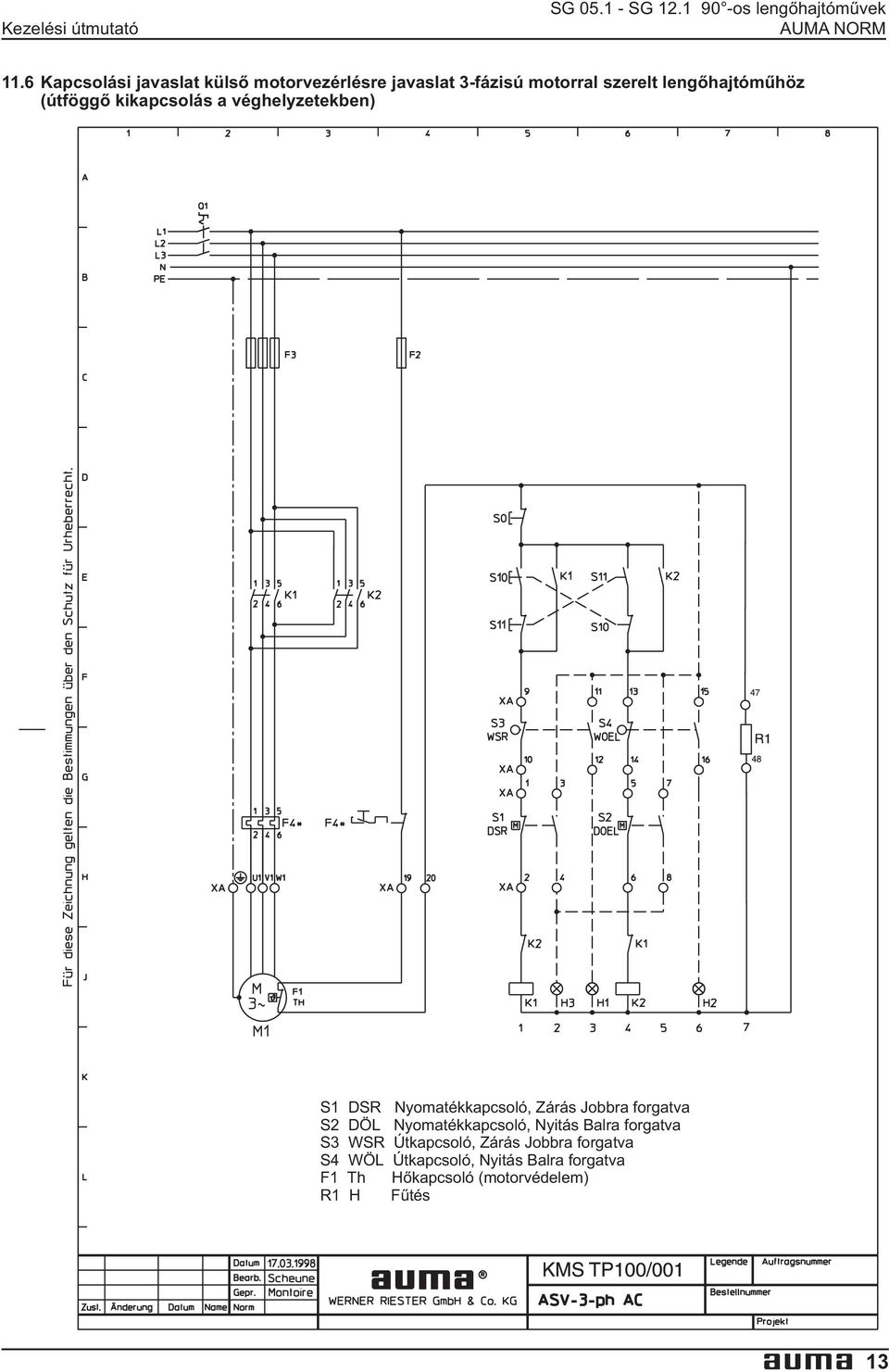

13 Kezelési útmutató SG SG os lengõhajtómûvek 116 Kapcsolási javaslat külsõ motorvezérlésre javaslat 3-fázisú motorral szerelt lengõhajtómûhöz (útföggõ kikapcsolás a véghelyzetekben) S1 DSR Nyomatékkapcsoló, Zárás Jobbra forgatva S2 DÖL Nyomatékkapcsoló, Nyitás Balra forgatva S3 WSR Útkapcsoló, Zárás Jobbra forgatva S4 WÖL Útkapcsoló, Nyitás Balra forgatva F1 Th Hõkapcsoló (motorvédelem) R1 H Fûtés 13

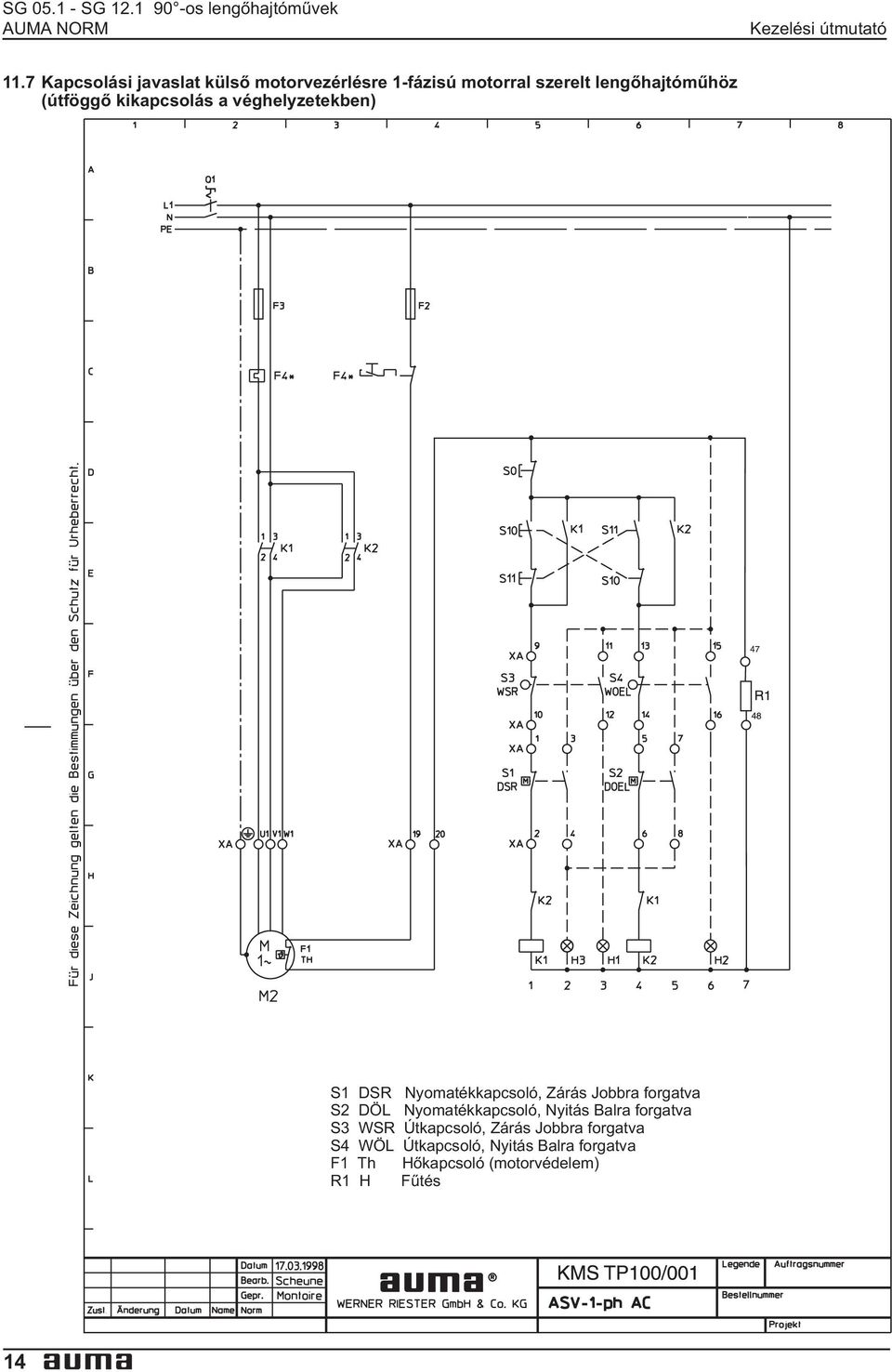

14 SG SG os lengõhajtómûvek Kezelési útmutató 117 Kapcsolási javaslat külsõ motorvezérlésre 1-fázisú motorral szerelt lengõhajtómûhöz (útföggõ kikapcsolás a véghelyzetekben) S1 DSR Nyomatékkapcsoló, Zárás Jobbra forgatva S2 DÖL Nyomatékkapcsoló, Nyitás Balra forgatva S3 WSR Útkapcsoló, Zárás Jobbra forgatva S4 WÖL Útkapcsoló, Nyitás Balra forgatva F1 Th Hõkapcsoló (motorvédelem) R1 H Fûtés 14

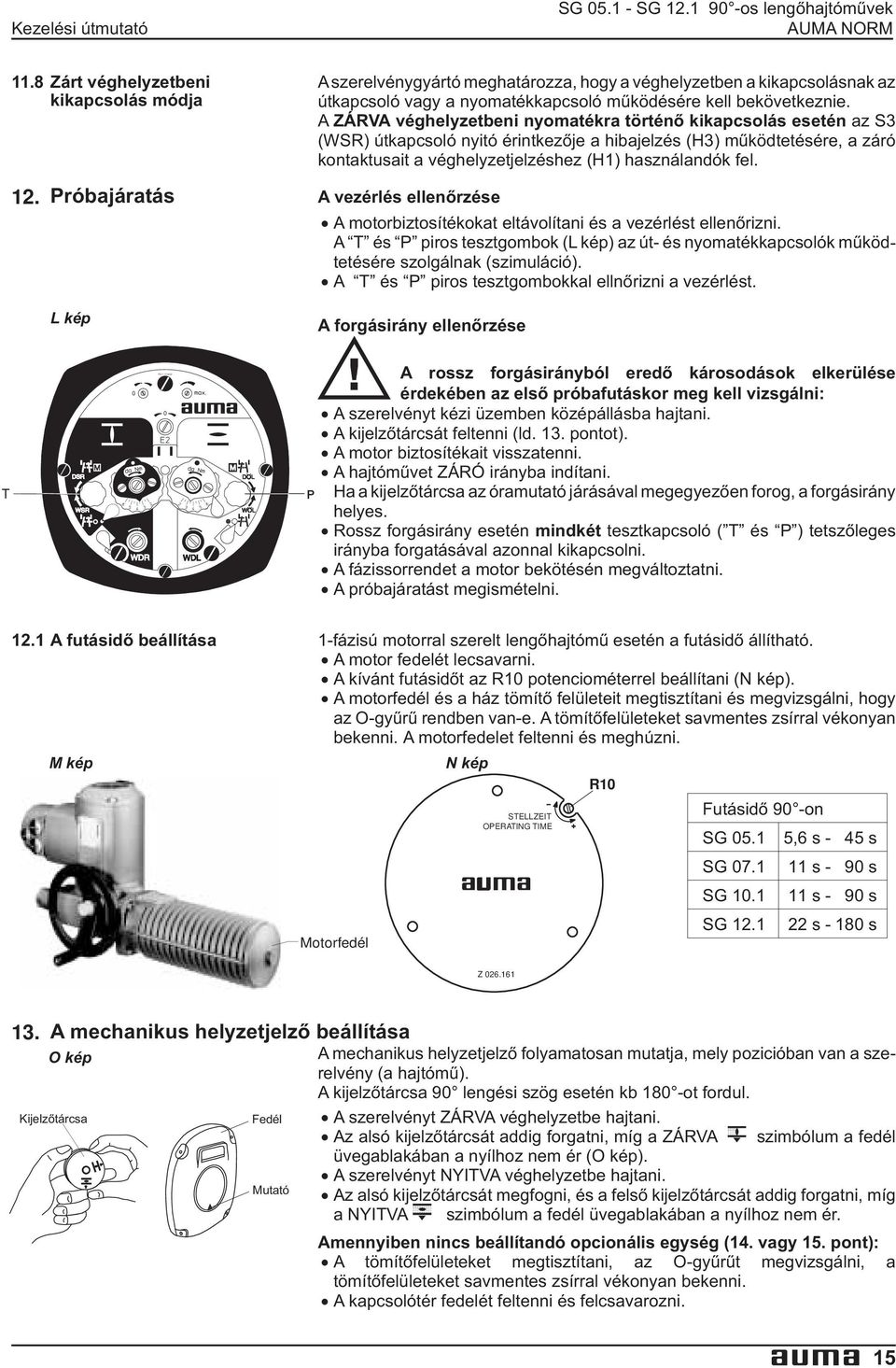

15 Kezelési útmutató SG SG os lengõhajtómûvek 118 Zárt véghelyzetbeni kikapcsolás módja A szerelvénygyártó meghatározza, hogy a véghelyzetben a kikapcsolásnak az útkapcsoló vagy a nyomatékkapcsoló mûködésére kell bekövetkeznie A ZÁRVA véghelyzetbeni nyomatékra történõ kikapcsolás esetén az S3 (WSR) útkapcsoló nyitó érintkezõje a hibajelzés (H3) mûködtetésére, a záró kontaktusait a véghelyzetjelzéshez (H1) használandók fel 12 Próbajáratás A vezérlés ellenõrzése L kép A motorbiztosítékokat eltávolítani és a vezérlést ellenõrizni A T és P piros tesztgombok (L kép) az út- és nyomatékkapcsolók mûködtetésére szolgálnak (szimuláció) A T és P piros tesztgombokkal ellnõrizni a vezérlést A forgásirány ellenõrzése T A rossz forgásirányból eredõ károsodások elkerülése érdekében az elsõ próbafutáskor meg kell vizsgálni: A szerelvényt kézi üzemben középállásba hajtani A kijelzõtárcsát feltenni (ld 13 pontot) A motor biztosítékait visszatenni A hajtómûvet ZÁRÓ irányba indítani Ha a kijelzõtárcsa az óramutató járásával megegyezõen forog, a forgásirány helyes Rossz forgásirány esetén mindkét tesztkapcsoló ( T és P ) tetszõleges irányba forgatásával azonnal kikapcsolni A fázissorrendet a motor bekötésén megváltoztatni A próbajáratást megismételni 121 A futásidõ beállítása 1-fázisú motorral szerelt lengõhajtómû esetén a futásidõ állítható A motor fedelét lecsavarni A kívánt futásidõt az R10 potenciométerrel beállítani (N kép) A motorfedél és a ház tömítõ felületeit megtisztítani és megvizsgálni, hogy az O-gyûrû rendben van-e A tömítõfelületeket savmentes zsírral vékonyan bekenni A motorfedelet feltenni és meghúzni M kép N kép R10 Motorfedél STELLZEIT OPERATING TIME Futásidõ 90 -on SG 051 5,6 s - 45 s SG s - 90 s SG s - 90 s SG s s Z A mechanikus helyzetjelzõ beállítása O kép A mechanikus helyzetjelzõ folyamatosan mutatja, mely pozicióban van a szerelvény (a hajtómû) A kijelzõtárcsa 90 lengési szög esetén kb 180 -ot fordul Kijelzõtárcsa Fedél A szerelvényt ZÁRVA véghelyzetbe hajtani Az alsó kijelzõtárcsát addig forgatni, míg a ZÁRVA szimbólum a fedél üvegablakában a nyílhoz nem ér (O kép) A szerelvényt NYITVA véghelyzetbe hajtani Mutató Az alsó kijelzõtárcsát megfogni, és a felsõ kijelzõtárcsát addig forgatni, míg a NYITVA szimbólum a fedél üvegablakában a nyílhoz nem ér Amennyiben nincs beállítandó opcionális egység (14 vagy 15 pont): A tömítõfelületeket megtisztítani, az O-gyûrût megvizsgálni, a tömítõfelületeket savmentes zsírral vékonyan bekenni A kapcsolótér fedelét feltenni és felcsavarozni 15

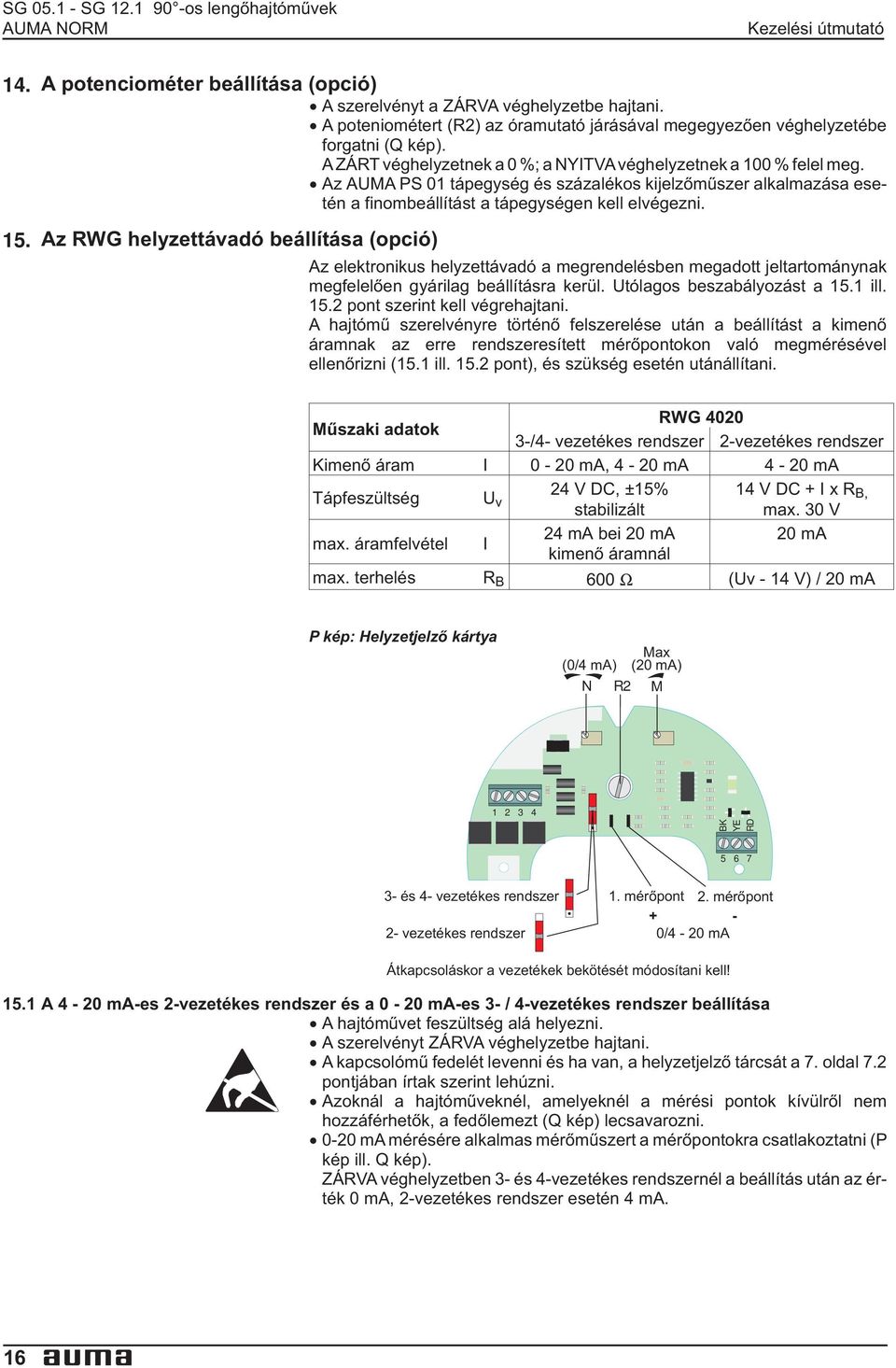

16 SG SG os lengõhajtómûvek Kezelési útmutató 14 A potenciométer beállítása (opció) A szerelvényt a ZÁRVA véghelyzetbe hajtani 15 Az RWG helyzettávadó beállítása (opció) A poteniométert (R2) az óramutató járásával megegyezõen véghelyzetébe forgatni (Q kép) AZÁRT véghelyzetnek a 0 %; a NYITVAvéghelyzetnek a 100 % felel meg Az AUMA PS 01 tápegység és százalékos kijelzõmûszer alkalmazása esetén a finombeállítást a tápegységen kell elvégezni Az elektronikus helyzettávadó a megrendelésben megadott jeltartománynak megfelelõen gyárilag beállításra kerül Utólagos beszabályozást a 151 ill 152 pont szerint kell végrehajtani A hajtómû szerelvényre történõ felszerelése után a beállítást a kimenõ áramnak az erre rendszeresített mérõpontokon való megmérésével ellenõrizni (151 ill 152 pont), és szükség esetén utánállítani RWG 4020 Mûszaki adatok 3-/4- vezetékes rendszer 2-vezetékes rendszer Kimenõ áram I 0-20 ma, 4-20mA 4-20mA 24 V DC, ±15% 14VDC+IxR Tápfeszültség U B, v stabilizált max 30 V 24 ma bei 20 ma 20 ma max áramfelvétel I kimenõ áramnál max terhelés R B 600 Ω (Uv-14V)/20mA P kép: Helyzetjelzõ kártya (0/4 ma) N R2 Max (20 ma) M BK YE RD és 4- vezetékes rendszer 2- vezetékes rendszer 1 mérõpont 2 mérõpont + - 0/4-20mA Átkapcsoláskor a vezetékek bekötését módosítani kell! 151 A 4-20 ma-es 2-vezetékes rendszer és a 0-20 ma-es 3- / 4-vezetékes rendszer beállítása A hajtómûvet feszültség alá helyezni A szerelvényt ZÁRVA véghelyzetbe hajtani A kapcsolómû fedelét levenni és ha van, a helyzetjelzõ tárcsát a 7 oldal 72 pontjában írtak szerint lehúzni Azoknál a hajtómûveknél, amelyeknél a mérési pontok kívülrõl nem hozzáférhetõk, a fedõlemezt (Q kép) lecsavarozni 0-20 ma mérésére alkalmas mérõmûszert a mérõpontokra csatlakoztatni (P kép ill Q kép) ZÁRVA véghelyzetben 3- és 4-vezetékes rendszernél a beállítás után az érték 0 ma, 2-vezetékes rendszer esetén 4 ma 16

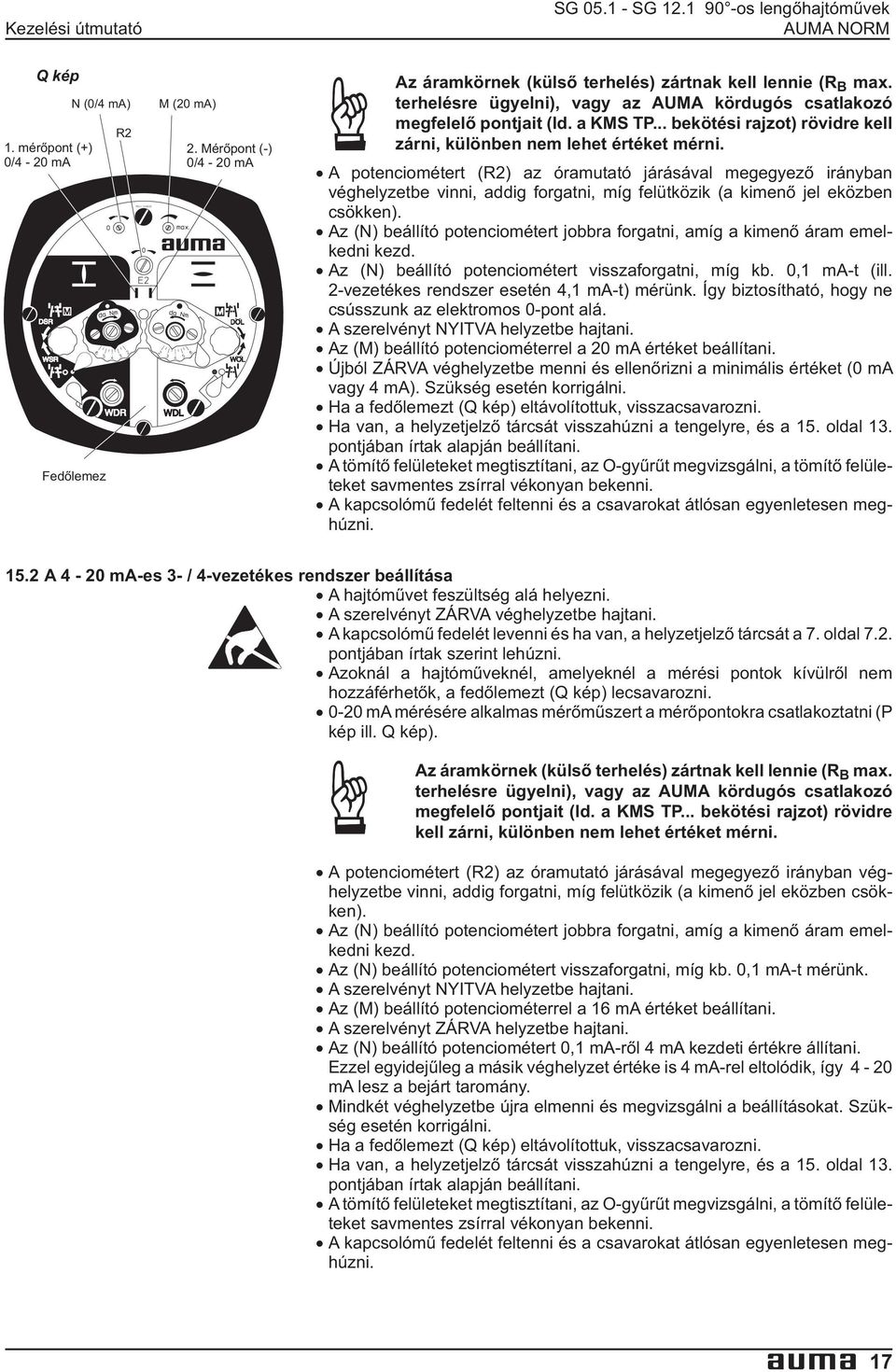

17 Kezelési útmutató SG SG os lengõhajtómûvek Q kép 1 mérõpont (+) 0/4-20mA DSR WSR N (0/4 ma) Fedõlemez R2 WDR M (20 ma) WDL 2 Mérõpont (-) 0/4-20mA DOL WOL Az áramkörnek (külsõ terhelés) zártnak kell lennie (R B max terhelésre ügyelni), vagy az AUMA kördugós csatlakozó megfelelõ pontjait (ld a KMS TP bekötési rajzot) rövidre kell zárni, különben nem lehet értéket mérni A potenciométert (R2) az óramutató járásával megegyezõ irányban véghelyzetbe vinni, addig forgatni, míg felütközik (a kimenõ jel eközben csökken) Az (N) beállító potenciométert jobbra forgatni, amíg a kimenõ áram emelkedni kezd Az (N) beállító potenciométert visszaforgatni, míg kb 0,1 ma-t (ill 2-vezetékes rendszer esetén 4,1 ma-t) mérünk Így biztosítható, hogy ne csússzunk az elektromos 0-pont alá A szerelvényt NYITVA helyzetbe hajtani Az (M) beállító potenciométerrel a 20 ma értéket beállítani Újból ZÁRVA véghelyzetbe menni és ellenõrizni a minimális értéket (0 ma vagy 4 ma) Szükség esetén korrigálni Ha a fedõlemezt (Q kép) eltávolítottuk, visszacsavarozni Ha van, a helyzetjelzõ tárcsát visszahúzni a tengelyre, és a 15 oldal 13 pontjában írtak alapján beállítani A tömítõ felületeket megtisztítani, az O-gyûrût megvizsgálni, a tömítõ felületeket savmentes zsírral vékonyan bekenni A kapcsolómû fedelét feltenni és a csavarokat átlósan egyenletesen meghúzni 152 A 4-20 ma-es 3- / 4-vezetékes rendszer beállítása A hajtómûvet feszültség alá helyezni A szerelvényt ZÁRVA véghelyzetbe hajtani A kapcsolómû fedelét levenni és ha van, a helyzetjelzõ tárcsát a 7 oldal 72 pontjában írtak szerint lehúzni Azoknál a hajtómûveknél, amelyeknél a mérési pontok kívülrõl nem hozzáférhetõk, a fedõlemezt (Q kép) lecsavarozni 0-20 ma mérésére alkalmas mérõmûszert a mérõpontokra csatlakoztatni (P kép ill Q kép) Az áramkörnek (külsõ terhelés) zártnak kell lennie (R B max terhelésre ügyelni), vagy az AUMA kördugós csatlakozó megfelelõ pontjait (ld a KMS TP bekötési rajzot) rövidre kell zárni, különben nem lehet értéket mérni A potenciométert (R2) az óramutató járásával megegyezõ irányban véghelyzetbe vinni, addig forgatni, míg felütközik (a kimenõ jel eközben csökken) Az (N) beállító potenciométert jobbra forgatni, amíg a kimenõ áram emelkedni kezd Az (N) beállító potenciométert visszaforgatni, míg kb 0,1 ma-t mérünk A szerelvényt NYITVA helyzetbe hajtani Az (M) beállító potenciométerrel a 16 ma értéket beállítani A szerelvényt ZÁRVA helyzetbe hajtani Az (N) beállító potenciométert 0,1 ma-rõl 4 ma kezdeti értékre állítani Ezzel egyidejûleg a másik véghelyzet értéke is 4 ma-rel eltolódik, így 4-20 ma lesz a bejárt taromány Mindkét véghelyzetbe újra elmenni és megvizsgálni a beállításokat Szükség esetén korrigálni Ha a fedõlemezt (Q kép) eltávolítottuk, visszacsavarozni Ha van, a helyzetjelzõ tárcsát visszahúzni a tengelyre, és a 15 oldal 13 pontjában írtak alapján beállítani A tömítõ felületeket megtisztítani, az O-gyûrût megvizsgálni, a tömítõ felületeket savmentes zsírral vékonyan bekenni A kapcsolómû fedelét feltenni és a csavarokat átlósan egyenletesen meghúzni 17

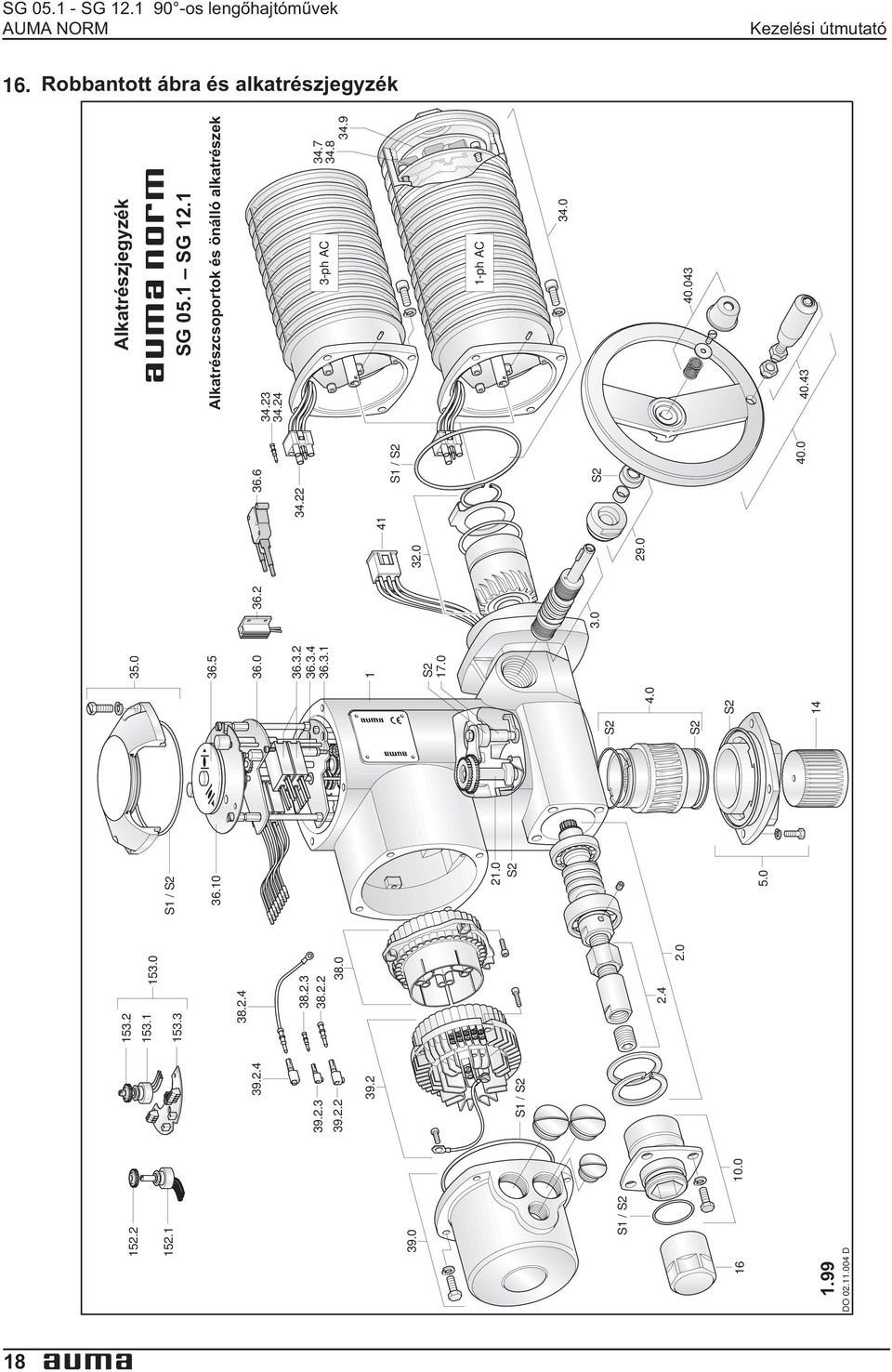

18 SG SG os lengõhajtómûvek Kezelési útmutató 16 Robbantott ábra és alkatrészjegyzék Alkatrészjegyzék SG 051 SG 121 Alkatrészcsoportok és önálló alkatrészek ph AC S1 / S ph AC S S1 / S S S2 S2 40 S2 S S1 / S S1 / S DO D 18

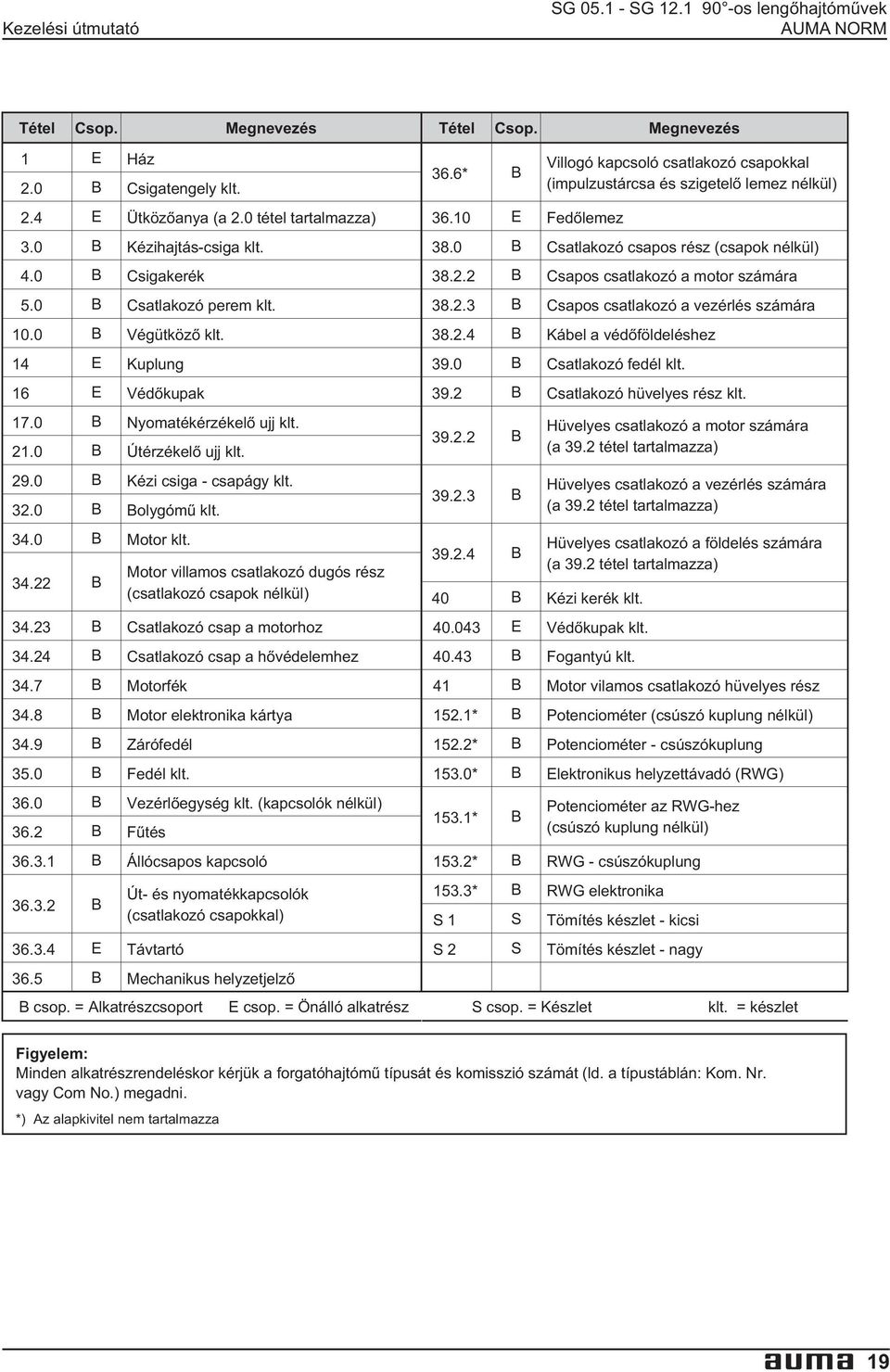

19 Kezelési útmutató SG SG os lengõhajtómûvek Tétel Csop Megnevezés 1 E Ház 20 B Csigatengely klt 24 E Ütközõanya (a 20 tétel tartalmazza) 30 B Kézihajtás-csiga klt 40 B Csigakerék 50 B Csatlakozó perem klt 100 B Végütközõ klt 14 E Kuplung 16 E Védõkupak 170 B Nyomatékérzékelõ ujj klt 210 B Útérzékelõ ujj klt 290 B Kézi csiga - csapágy klt 320 B Bolygómû klt 340 B Motor klt 3422 B Motor villamos csatlakozó dugós rész (csatlakozó csapok nélkül) 3423 B Csatlakozó csap a motorhoz 3424 B Csatlakozó csap a hõvédelemhez 347 B Motorfék 348 B Motor elektronika kártya 349 B Zárófedél 350 B Fedél klt 360 B Vezérlõegység klt (kapcsolók nélkül) 362 B Fûtés 3631 B Állócsapos kapcsoló 3632 B 3634 E Távtartó Út- és nyomatékkapcsolók (csatlakozó csapokkal) 365 B Mechanikus helyzetjelzõ B csop = Alkatrészcsoport E csop = Önálló alkatrész Tétel Csop Megnevezés 366* B 3610 E Fedõlemez Villogó kapcsoló csatlakozó csapokkal (impulzustárcsa és szigetelõ lemez nélkül) 380 B Csatlakozó csapos rész (csapok nélkül) 3822 B Csapos csatlakozó a motor számára 3823 B Csapos csatlakozó a vezérlés számára 3824 B Kábel a védõföldeléshez 390 B Csatlakozó fedél klt 392 B Csatlakozó hüvelyes rész klt 3922 B 3923 B 3924 B 40 B Kézi kerék klt E Védõkupak klt 4043 B Fogantyú klt Hüvelyes csatlakozó a motor számára (a 392 tétel tartalmazza) Hüvelyes csatlakozó a vezérlés számára (a 392 tétel tartalmazza) Hüvelyes csatlakozó a földelés számára (a 392 tétel tartalmazza) 41 B Motor vilamos csatlakozó hüvelyes rész 1521* B Potenciométer (csúszó kuplung nélkül) 1522* B Potenciométer - csúszókuplung 1530* B Elektronikus helyzettávadó (RWG) 1531* B Potenciométer az RWG-hez (csúszó kuplung nélkül) 1532* B RWG - csúszókuplung 1533* B RWG elektronika S 1 S Tömítés készlet - kicsi S 2 S Tömítés készlet - nagy S csop = Készlet klt = készlet Figyelem: Minden alkatrészrendeléskor kérjük a forgatóhajtómû típusát és komisszió számát (ld a típustáblán: Kom Nr vagy Com No) megadni *) Az alapkivitel nem tartalmazza 19

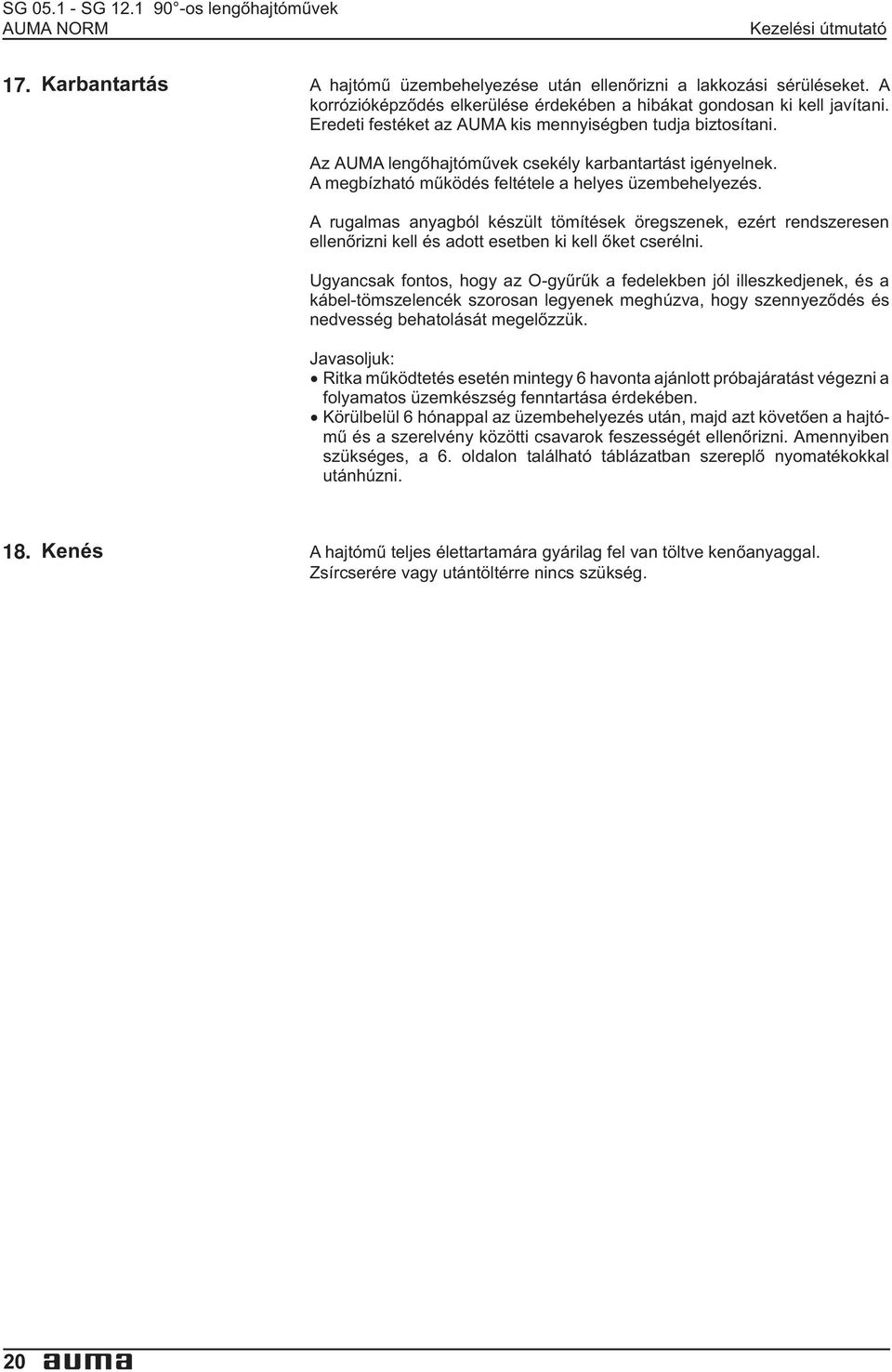

20 SG SG os lengõhajtómûvek Kezelési útmutató 17 Karbantartás A hajtómû üzembehelyezése után ellenõrizni a lakkozási sérüléseket A korrózióképzõdés elkerülése érdekében a hibákat gondosan ki kell javítani Eredeti festéket az AUMA kis mennyiségben tudja biztosítani Az AUMA lengõhajtómûvek csekély karbantartást igényelnek A megbízható mûködés feltétele a helyes üzembehelyezés A rugalmas anyagból készült tömítések öregszenek, ezért rendszeresen ellenõrizni kell és adott esetben ki kell õket cserélni Ugyancsak fontos, hogy az O-gyûrûk a fedelekben jól illeszkedjenek, és a kábel-tömszelencék szorosan legyenek meghúzva, hogy szennyezõdés és nedvesség behatolását megelõzzük Javasoljuk: Ritka mûködtetés esetén mintegy 6 havonta ajánlott próbajáratást végezni a folyamatos üzemkészség fenntartása érdekében Körülbelül 6 hónappal az üzembehelyezés után, majd azt követõen a hajtómû és a szerelvény közötti csavarok feszességét ellenõrizni Amennyiben szükséges, a 6 oldalon található táblázatban szereplõ nyomatékokkal utánhúzni 18 Kenés A hajtómû teljes élettartamára gyárilag fel van töltve kenõanyaggal Zsírcserére vagy utántöltérre nincs szükség 20

21 Kezelési útmutató SG SG os lengõhajtómûvek 19 Megfelelõségi tanúsítvány és gyártómûvi nyilatkozat 21

22 SG SG os lengõhajtómûvek Kezelési útmutató Tárgymutató A Alkatrészjegyzék 18,19 AUMA MATIC integrált vezérlés 11 AUMA MATIC vezérlés 11 B Beépítési helyzet 6 Bekötési rajz 12 Biztonsági elõírások 3 D DUO-útkapcsolás 9 E Elektronikus helyzettávadó: RWG 16 2-vezetékes rendszer 16 3-/4-vezetékes rendszer 16,17 F Felszerelés a szerelvényre 6 Fogantyú felszerelése 6 Futási idõ 4,5,15 Fûtés 4,12 G Gyártómûvi nyilatkozat 21 H Hõkapcsoló 11 K Karbantartás 20 Kenés 20 Kézi kerék 6 Kézi üzem 6 Kijelzõtárcsa 15 Kikapcsolási nyomaték 11 Korrózióvédelem 4,6 Környezeti hõmésréklet 4 L Lengési szög 4,10 M Mechanikus helyzetjelzõ 15 Megfelelõségi tanúsítvány 21 Motorvédelem 4,12 Motorvezérlési javaslat 13 1-fázisú motorokhoz 14 3-fázisú motorokhoz 13 Mûszaki adatok 4,5 P Potenciométer 16 Próbajáratás 15 R Robbantott ábra 18 S Szállítás 6 Szerelvénycsatlakozás 4 T Tandemkapcsoló 11,12 Tárolás 6 U Útkapcsolás 4,7,9 Ü Üzemmód 4,6 V Végütközõk 7 gömbcsapon 9 pillangószelepen 7 Villamos bekötés 11 Villamos csatlakozás 4 Információk az Interneten: Kapcsolási rajzok, mûbizonylatok és a hajtómûvel kapcsolatos további információk a rendelési szám vagy a KOM NR (ld az adattáblát) megadásával az Internetrõl közvetlenül lekérhetõk Honlapunk: 22
