ÉKSZÍJTÁRCSÁK, POLY-V SZÍJTÁRCSÁK és FOGAZOTT SZÍJTÁRCSÁK

Átírás

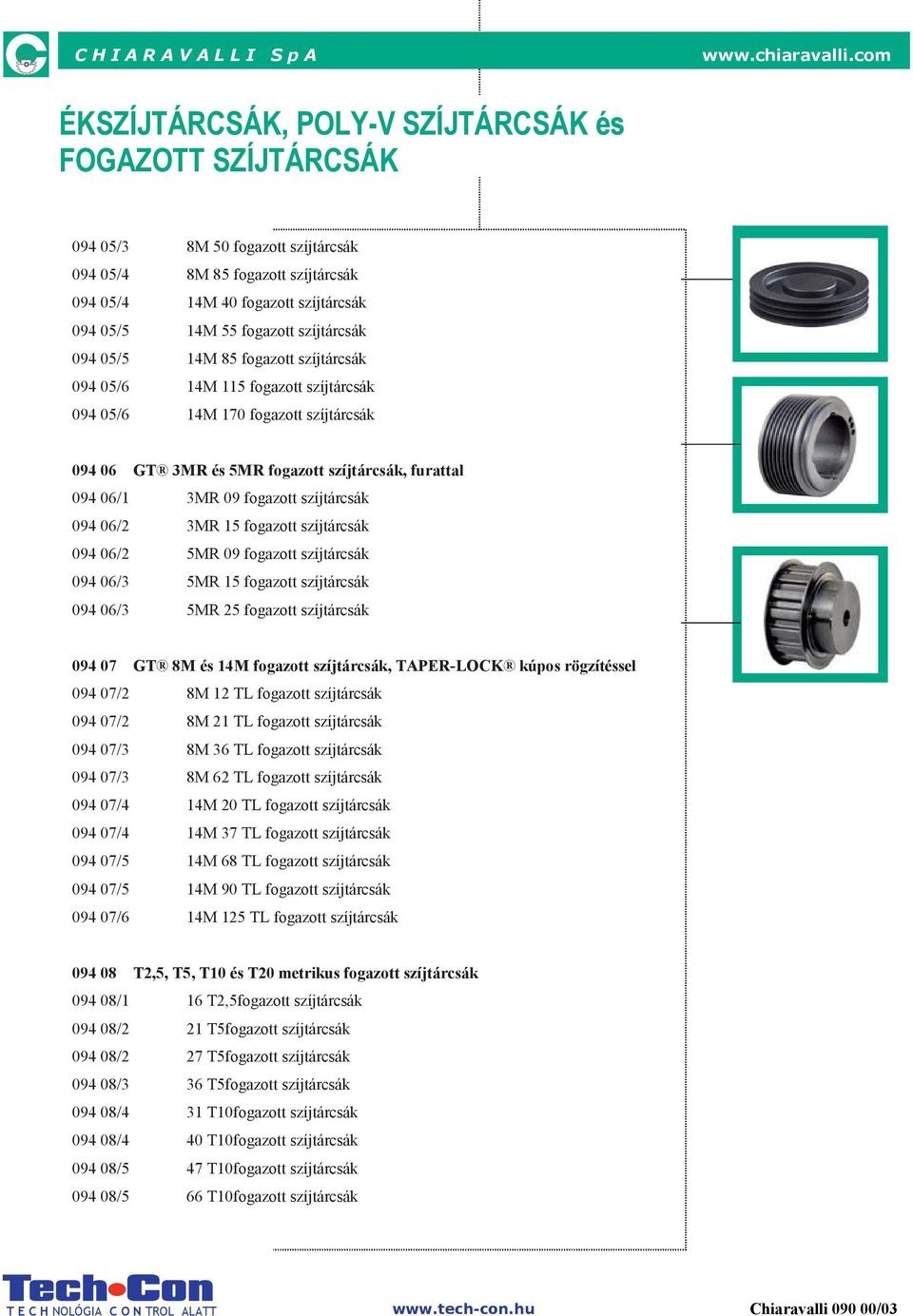

1 ÉKSZÍJTÁRCSÁK, POLY-V SZÍJTÁRCSÁK és FOGAZOTT SZÍJTÁRCSÁK CHIARAVALLI Trasmissioni spa - által gyártott ékszíjtárcsák, Poly-V szíjtárcsák és Fogazott szíjtárcsák: 090 Ékszíjtárcsák Állítható ékszíjtárcsák Öntöttvas, trapéz hornyú ékszíjtárcsák, TAPER-LOCK kúpos rögzítéssel /3 SPZ öntöttvas, trapéz hornyú ékszíjtárcsák, TAPER-LOCK kúpos rögzítéssel /6 SPA öntöttvas, trapéz hornyú ékszíjtárcsák, TAPER-LOCK kúpos rögzítéssel /9 SPB öntöttvas, trapéz hornyú ékszíjtárcsák, TAPER-LOCK kúpos rögzítéssel /10 SPC öntöttvas, trapéz hornyú ékszíjtárcsák, TAPER-LOCK kúpos rögzítéssel Öntöttvas, trapéz hornyú ékszíjtárcsák, agyas kivitel /1 SPA öntöttvas trapéz hornyú ékszíjtárcsák, agyas kivitel /3 SPB öntöttvas trapéz hornyú ékszíjtárcsák, agyas kivitel /6 SPC öntöttvas trapéz hornyú ékszíjtárcsák, agyas kivitel Öntöttvas, trapéz hornyú ékszíjtárcsák, agyas kivitel, furattal /1 SPA öntöttvas trapéz hornyú ékszíjtárcsák, agyas kivitel, furattal /4 SPB öntöttvas trapéz hornyú ékszíjtárcsák, agyas kivitel, furattal /7 SPC öntöttvas trapéz hornyú ékszíjtárcsák, agyas kivitel, furattal 093 POLY-V szíjtárcsák /4 POLY_V öntöttvas, szíjtárcsák, TAPER-LOCK kúpos rögzítéssel 094 Fogazott szíjtárcsák Acél, alumínium és öntöttvas fogazott szíjtárcsák /2 MXL025 fogazott szíjtárcsák /2 XL037 fogazott szíjtárcsák /3 L050 fogazott szíjtárcsák /4 L075 fogazott szíjtárcsák /5 L100 fogazott szíjtárcsák /6 H075 fogazott szíjtárcsák /7 H100 fogazott szíjtárcsák /8 H150 fogazott szíjtárcsák /9 H200 fogazott szíjtárcsák /10 H300 fogazott szíjtárcsák /11 XH200 fogazott szíjtárcsák /12 XH300 fogazott szíjtárcsák Chiaravalli /01

2 ÉKSZÍJTÁRCSÁK, POLY-V SZÍJTÁRCSÁK és FOGAZOTT SZÍJTÁRCSÁK /12 XH400 fogazott szíjtárcsák /13 XXH200 fogazott szíjtárcsák /13 XXH300 fogazott szíjtárcsák /14 XXH400 fogazott szíjtárcsák /14 XXH500 fogazott szíjtárcsák Foszfátozott acél és öntöttvas fogazott szíjtárcsák /2 XL037 P fogazott szíjtárcsák /2 L050 P fogazott szíjtárcsák /3 L075 P fogazott szíjtárcsák /3 L100 P fogazott szíjtárcsák /4 H100 P fogazott szíjtárcsák /4 H150 P fogazott szíjtárcsák /5 H200 P fogazott szíjtárcsák /5 H300 P fogazott szíjtárcsák HTD 3M, 5M, 8M és 14M fogazott szíjtárcsák, furattal /3 3M 09 fogazott szíjtárcsák /3 3M 15 fogazott szíjtárcsák /4 5M 09 fogazott szíjtárcsák /4 5M 15 fogazott szíjtárcsák /5 5M 25 fogazott szíjtárcsák /5 8M 20 fogazott szíjtárcsák /6 8M 30 fogazott szíjtárcsák /6 8M 50 fogazott szíjtárcsák /7 8M 85 fogazott szíjtárcsák /7 14M 40 fogazott szíjtárcsák /8 14M 55 fogazott szíjtárcsák /8 14M 85 fogazott szíjtárcsák /9 14M 115 fogazott szíjtárcsák /9 14M 170 fogazott szíjtárcsák HTD 5M, 8M és 14M fogazott szíjtárcsák, TAPER-LOCK kúpos rögzítéssel /2 5M 15 fogazott szíjtárcsák /2 8M 15 fogazott szíjtárcsák /3 8M 30 fogazott szíjtárcsák Chiaravalli /02

3 ÉKSZÍJTÁRCSÁK, POLY-V SZÍJTÁRCSÁK és FOGAZOTT SZÍJTÁRCSÁK /3 8M 50 fogazott szíjtárcsák /4 8M 85 fogazott szíjtárcsák /4 14M 40 fogazott szíjtárcsák /5 14M 55 fogazott szíjtárcsák /5 14M 85 fogazott szíjtárcsák /6 14M 115 fogazott szíjtárcsák /6 14M 170 fogazott szíjtárcsák GT 3MR és 5MR fogazott szíjtárcsák, furattal /1 3MR 09 fogazott szíjtárcsák /2 3MR 15 fogazott szíjtárcsák /2 5MR 09 fogazott szíjtárcsák /3 5MR 15 fogazott szíjtárcsák /3 5MR 25 fogazott szíjtárcsák GT 8M és 14M fogazott szíjtárcsák, TAPER-LOCK kúpos rögzítéssel /2 8M 12 TL fogazott szíjtárcsák /2 8M 21 TL fogazott szíjtárcsák /3 8M 36 TL fogazott szíjtárcsák /3 8M 62 TL fogazott szíjtárcsák /4 14M 20 TL fogazott szíjtárcsák /4 14M 37 TL fogazott szíjtárcsák /5 14M 68 TL fogazott szíjtárcsák /5 14M 90 TL fogazott szíjtárcsák /6 14M 125 TL fogazott szíjtárcsák T2,5, T5, T10 és T20 metrikus fogazott szíjtárcsák /1 16 T2,5fogazott szíjtárcsák /2 21 T5fogazott szíjtárcsák /2 27 T5fogazott szíjtárcsák /3 36 T5fogazott szíjtárcsák /4 31 T10fogazott szíjtárcsák /4 40 T10fogazott szíjtárcsák /5 47 T10fogazott szíjtárcsák /5 66 T10fogazott szíjtárcsák Chiaravalli /03

4 ÉKSZÍJTÁRCSÁK, POLY-V SZÍJTÁRCSÁK és FOGAZOTT SZÍJTÁRCSÁK CT5 és CT10 metrikus fogazott szíjtárcsák /1 21 CT5 fogazott szíjtárcsák /2 27 CT5 fogazott szíjtárcsák /2 36 CT5 fogazott szíjtárcsák /3 31 T10 fogazott szíjtárcsák /3 40 T10 fogazott szíjtárcsák /4 47 T10 fogazott szíjtárcsák /4 66 T10 fogazott szíjtárcsák Chiaravalli /04

5 EPRB.... EPRB108 ÁLLÍTHATÓ ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL Anyag: C40 UNI kivitel 2 kivitel MATERIALE: GHISA G20 - UNI 5007 Tárcsa Kivitel Horony Taper- Ø e l l1 b1 dr d2 d3 R Cup dowels Szíj Tömeg Típus szám MODULE Lock 31 MODULE min. 1.5 max. 4 min. max. MODULE5 2 UNI 5929 típus MODULE62.5 kg Chiaravalli /1

6 EPRB.... EPRB2108 ÁLLÍTHATÓ ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL Anyag: C40 UNI kivitel MATERIALE: GHISA G20 - UNI 5007 Tárcsa Kivitel Horony Taper- Ø e l l1 b1 dr d2 d3 R Cup dowels Szíj Tömeg Típus szám MODULE Lock 31 MODULE min. 1.5 max. 4 min. max. MODULE5 2 UNI 5929 típus MODULE62.5 kg Chiaravalli /2

7 CHIARAVALLI SpA SPZ, SPA, SPB és SPC ÖNTÖTTVAS TRAPÉZ HORNYÚ ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL A trapéz hornyú ékszíjtárcsák kialakítása: szabványos. Anyaga: GG 20 öntöttvas foszfátozott felületvédelemmel. Standard normális kialakítás, a tárcsák statikusan kiegyensúlyozottak, megengedhető kerületi sebesség akár 25 m / sec. Nagyobb sebesség esetén dinamikus kiegyensúlyozás szükséges! CHIARAVALLI Transmissioni SpA külön kérésre képes max. 630 mm átmérőig a tárcsák dinamikus kiegyensúlyozását elvégezni. Ekkor a kiegyensúlyozás tanúsítványát csatolják. 35 m / sec-nél nagyobb kerületi sebességre az öntöttvas tárcsák már nem alkalmasak, ez a sebességtartomány nagyobb szilárdságú anyagok alkalmazását követeli meg. D n π D n m/sec. = Vp = 19,1 60 Vp = kerületi sebesség (m/s) п = 3,14 D = Átmérő (m) n = Fordulatszám (1/s) A táblázatban megadott méretek nem kötelezőek, de tiszteletben kell tartani. Módosítás és változtatás jogát fenntartjuk. Profil Dp α Wpg mm Horony szám SPZ N g h bmin Caratteristiche delle gole SPA SPN Larghezza della fascia Caratteristiche delle gole f e SPC Chiaravalli /1

8 CHIARAVALLI SpA TAPER-LOCK KÚPOS RÖGZÍTÉSŰ ÉKSZÍJTÁRCSÁK MÉRETEI 1 kivitel 2 kivitel 3 kivitel 4 kivitel 5 kivitel 7 kivitel 8 kivitel 8A kivitel 9 kivitel 10 kivitel 12 kivitel 13 kivitel 14 kivitel 15 kivitel 16 kivitel 6 kivitel 11 kivitel 17 kivitel Chiaravalli /2

9 CHIARAVALLI SpA ETSPZ.... ETSPZ0601 SPZ ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL Anyag: Öntöttvas SPZ ékszíjtárcsák Dp osztókör Horony TaperN Kivitel Lock De külső 100 L 050 DTIPO: i Dm PASSO 3/8 F (9.52 mm) L P R S agy TIPO: L 075 PASSO 3/8 (9.52 mm) Chiaravalli /3

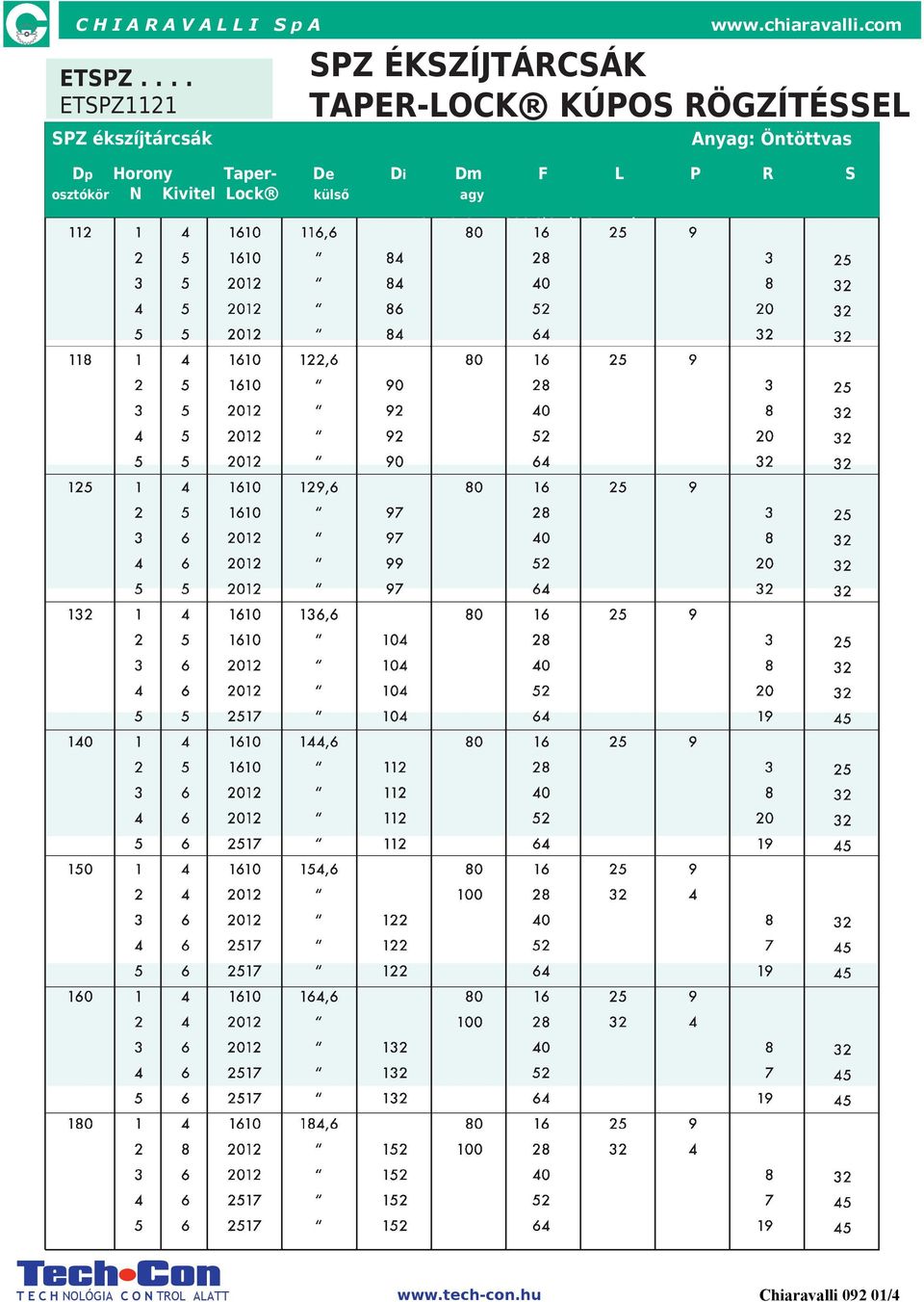

10 CHIARAVALLI SpA ETSPZ.... ETSPZ1121 SPZ ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL SPZ ékszíjtárcsák Dp Horony Taperosztókör N Kivitel Lock Anyag: Öntöttvas De külső L DTIPO: i Dm PASSO 3/8 F (9.52 mm) L P R S agy TIPO: L 075 PASSO 3/8 (9.52 mm) Chiaravalli /4

11 CHIARAVALLI SpA ETSPZ.... ETSPZ2001 SPZ ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL SPZ ékszíjtárcsák Dp Horony Taperosztókör N Kivitel Lock Anyag: Öntöttvas De külső 100 L 050 DTIPO: i Dm PASSO 3/8 F (9.52 mm) L P R S agy TIPO: L 075 PASSO 3/8 (9.52 mm) Chiaravalli /5

12 CHIARAVALLI SpA ETSPA.... ETSPA0631 SPA ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL SPA ékszíjtárcsák Dp Horony Taperosztókör N Kivitel Lock Anyag: Öntöttvas De külső 100 L 050 DTIPO: i Dm PASSO 3/8 F (9.52 mm) L P R S agy TIPO: L 075 PASSO 3/8 (9.52 mm) Chiaravalli /6

13 CHIARAVALLI SpA ETSPA.... ETSPA1321 SPA ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL SPA ékszíjtárcsák Dp osztókör Horony TaperN Kivitel Lock Anyag: Öntöttvas De külső L DTIPO: i Dm PASSO 3/8 F (9.52 mm) L P R S agy TIPO: L 075 PASSO 3/8 (9.52 mm) Chiaravalli /7

14 CHIARAVALLI SpA ETSPA.... ETSPA2501 SPA ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL SPA ékszíjtárcsák Dp Horony Taperosztókör N Kivitel Lock Anyag: Öntöttvas De külső 100 L 050 DTIPO: i Dm PASSO 3/8 F (9.52 mm) L P R S agy TIPO: L 075 PASSO 3/8 (9.52 mm) Chiaravalli /8

15 CHIARAVALLI SpA ETSPB.... ETSPB1001 SPB ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL SPB ékszíjtárcsák Dp Horony Taperosztókör N Kivitel Lock Anyag: Öntöttvas De külső L DTIPO: i Dm PASSO 3/8 F (9.52 mm) L P R S agy TIPO: L 075 PASSO 3/8 (9.52 mm) Chiaravalli /9

16 CHIARAVALLI SpA ETSPB.... ETSPB1901 SPB ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL SPB ékszíjtárcsák Dp Horony Taperosztókör N Kivitel Lock Anyag: Öntöttvas De külső L DTIPO: i Dm PASSO 3/8 F (9.52 mm) L P R S agy TIPO: L 075 PASSO 3/8 (9.52 mm) Chiaravalli /10

17 CHIARAVALLI SpA ETSPB.... ETSPB3151 SPB ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL SPB ékszíjtárcsák Dp Horony TaperOsztókör N Kivitel Lock De külső 100 PASSO 3/8 (9.52 mm) TIPO: L 050 Di Dm F L Anyag: Öntöttvas P R S T agy TIPO: L 075 PASSO 3/8 (9.52 mm) Chiaravalli /11

18 CHIARAVALLI SpA ETSPC.... ETSPC2002 SPC ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL SPC ékszíjtárcsák Dp Horony TaperOsztókör N Kivitel Lock Anyag: Öntöttvas De külső 100 PASSO 3/8 (9.52 mm) TIPO: L 050 Di Dm F L P R S T agy TIPO: L 075 PASSO 3/8 (9.52 mm) Chiaravalli /12

19 CHIARAVALLI SpA ETSPC.... ETSPC4502 SPC ÉKSZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL SPC ékszíjtárcsák Dp Horony TaperOsztókör N Kivitel Lock Anyag: Öntöttvas De külső TIPO: L PASSO 3/8 (9.52 mm) Di Dm F L P R S T agy TIPO: L 075 PASSO 3/8 (9.52 mm) A táblázatban megadott SPZ-SPA-SPB-SPC ékszíjtárcsák és kúpos perselyek méretei nem nem kötelezőek, de tiszteletben kell Módosítás és változtatás jogát fenntartjuk. tartani. Chiaravalli /13

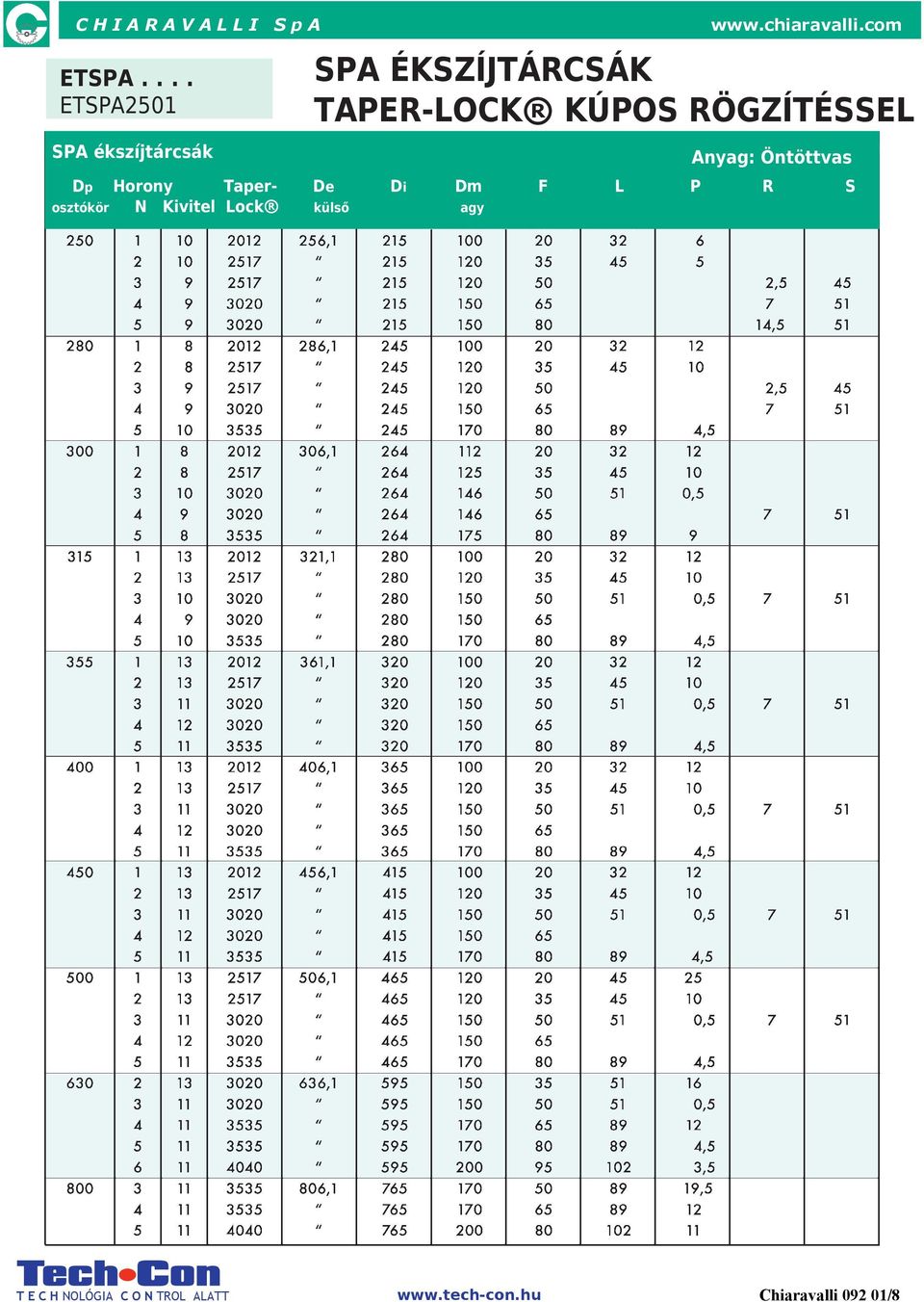

20 ESPA.... ESPA0401 SPA AGYAS ÉKSZÍJTÁRCSÁK KIVITELI FORMÁK P P/1 D D/1 R R/1 TÖMÖR / PIENA TÁRCSA / A DISCO KÖNNYÍTETT / A RAZZE SPA ékszíjtárcsák Anyag: Öntöttvas Dp Horony ØM L ØDi S F P R osztókör N Kivitel min SPA ékszíjtárcsák Anyag: Öntöttvas Dp Horony ØM L ØDi S F P R osztókör N Kivitel min Chiaravalli /1

21 ESPA.... ESPA1601 SPA AGYAS ÉKSZÍJTÁRCSÁK KIVITELI FORMÁK P P/1 D D/1 R R/1 TÖMÖR / PIENA TÁRCSA / A DISCO KÖNNYÍTETT / A RAZZE SPA ékszíjtárcsák Anyag: Öntöttvas Dp Horony ØM L ØDi S F P R osztókör N Kivitel min SPA ékszíjtárcsák Anyag: Öntöttvas Dp Horony ØM L ØDi S F P R osztókör N Kivitel min Chiaravalli /2

22 ESPB.... ESPB0603 SPB AGYAS ÉKSZÍJTÁRCSÁK KIVITELI FORMÁK P P/1 D D/1 R R/1 TÖMÖR / PIENA TÁRCSA / A DISCO KÖNNYÍTETT / A RAZZE SPB ékszíjtárcsák Anyag: Öntöttvas Dp Horony ØM L ØDi S F P R osztókör N Kivitel min SPB ékszíjtárcsák Anyag: Öntöttvas Dp Horony ØM L ØDi S F P R osztókör N Kivitel min Chiaravalli /3

25 ESPC.... ESPC1001 SPC AGYAS ÉKSZÍJTÁRCSÁK KIVITELI FORMÁK P P/1 D D/1 R R/1 TÖMÖR / PIENA TÁRCSA / A DISCO KÖNNYÍTETT / A RAZZE SPC ékszíjtárcsák Anyag: Öntöttvas Dp Horony ØM L ØDi S F P R N Kivitel min SPC ékszíjtárcsák Anyag: Öntöttvas Dp Horony ØM L ØDi S F P R N Kivitel min Chiaravalli /6

26 ESPC.... ESPC3801 SPC AGYAS ÉKSZÍJTÁRCSÁK KIVITELI FORMÁK P P/1 D D/1 R R/1 TÖMÖR / PIENA TÁRCSA / A DISCO KÖNNYÍTETT / A RAZZE SPC ékszíjtárcsák Anyag: Öntöttvas Dp Horony ØM L ØDi S F P R N Kivitel min SPC ékszíjtárcsák Anyag: Öntöttvas Dp Horony ØM L ØDi S F P R N Kivitel min A táblázatban megadott SPZ-SPA-SPB-SPC ékszíjtárcsák és agy méretei nem nem kötelezőek, de tiszteletben kell tartani. Módosítás és változtatás jogát fenntartjuk. Chiaravalli /7

27 EFSPA.... EFSPA0901 Anyag: Öntöttvas SPA ékszíjtárcsák SPA AGYAS ÉKSZÍJTÁRCSÁK FURATTAL Dp Horony ØD H8 F L Ø M R Ø Di S N Kivitel Ø55 Ø65 Ø80 KIVITELI FORMÁK P P/1 TÖMÖR / PIENA D TÁRCSA / A DISCO R KÖNNYÍTETT / A RAZZE Chiaravalli /1

28 EFSPA.... EFSPA1501 SPA AGYAS ÉKSZÍJTÁRCSÁK FURATTAL Anyag: Öntöttvas SPA ékszíjtárcsák Dp Horony ØD H8 F L Ø M R Ø Di S N Kivitel Ø55 Ø65 Ø80 KIVITELI FORMÁK P P/1 TÖMÖR / PIENA D TÁRCSA / A DISCO R KÖNNYÍTETT / A RAZZE Chiaravalli /2

29 EFSPA.... EFSPA3001 Anyag: Öntöttvas SPA ékszíjtárcsák SPA AGYAS ÉKSZÍJTÁRCSÁK FURATTAL Dp Horony ØD H8 F L Ø M R Ø Di S N Kivitel Ø55 Ø65 Ø80 KIVITELI FORMÁK P P/1 TÖMÖR / PIENA D TÁRCSA / A DISCO R KÖNNYÍTETT / A RAZZE Chiaravalli /3

30 EFSPB.... EFSPB0901 Anyag: Öntöttvas SPB ékszíjtárcsák SPB AGYAS ÉKSZÍJTÁRCSÁK FURATTAL Dp Horony ØD H8 F L Ø M R Ø Di S N Kivitel Ø55 Ø65 Ø80 KIVITELI FORMÁK P P/1 TÖMÖR / PIENA D TÁRCSA / A DISCO R KÖNNYÍTETT / A RAZZE Chiaravalli /4

33 EFSPC.... EFSPC1301 Anyag: Öntöttvas SPC ékszíjtárcsák SPC AGYAS ÉKSZÍJTÁRCSÁK FURATTAL Dp Horony ØD H8 F L Ø M R Ø Di S N Kivitel Ø55 Ø65 Ø80 KIVITELI FORMÁK P P/1 TÖMÖR / PIENA D TÁRCSA / A DISCO R KÖNNYÍTETT / A RAZZE Chiaravalli /7

34 EFSPC.... EFSPC2501 Anyag: Öntöttvas SPC ékszíjtárcsák SPC AGYAS ÉKSZÍJTÁRCSÁK FURATTAL Dp Horony ØD H8 F L Ø M R Ø Di S N Kivitel Ø55 Ø65 Ø80 KIVITELI FORMÁK P P/1 TÖMÖR / PIENA D TÁRCSA / A DISCO R KÖNNYÍTETT / A RAZZE A táblázatban megadott SPZ-SPA-SPB-SPC ékszíjtárcsák és kúpos perselyek méretei nem nem kötelező, de tiszteletben kell tartani. Módosítás és változtatás jogát fenntartjuk. Chiaravalli /8

35 POLY-V SZÍJTÁRCSÁK TAPER LOCK KÚPOS RÖGZÍTÉSSEL Típusok A POLY-V hornyos szíjtárcsák a horony mérete szerint PPV-J és PPV-L típusú lehet. Profil méretek Az ábrán a POLY-V tárcsa méretezett metszete látható. A POLY-V több bordás szíj a bordák hosszanti irányában helyezkednek el. Típus PPV-J PPV-L PROSPETTO Horonytávolság e 2,34 4,70 e méret tűrése* ±0,03 ±0,05 e méret összesített tűrése** ±0,30 ±0,30 Horony szög α**±0,5 40º 40º rt min. 0,20 0,40 rb max. 0,40 0,40 Ellenőrző golyó átmérő 1,50 3,50 Db ±0,01 2K** névleges 0,23 2,36 f min. 1,80 3,30 * = POLY-V szíjtárcsa szomszédos hornyainak távolságának tűrése. **= POLY-V szíjtárcsa összes hornyának távolság tűrése. * = A szíjtárcsa tengelyhez viszonyított tűrése 90 ± 0,5. **= K nem kapcsolódó méret, a tárcsa névleges átmérője és az ellenőrző golyó határozza meg. **= A tűréshatárok összessége valamennyi méret esetében nem haladhatja meg jelen tájékoztatóban megadott értékeket. Chiaravalli /1

36 Csatlakozó szíj méretei Az ábra POLY-V szíjtárcsa és szíj kapcsolatát mutatja. A hajtás tényleges átmérője (dp) nagyobb mint a tárcsa átmérője (de), pontos értékét az alkalmazott szíjtól méretétől (be) is függ. Megjegyzés: a számított tényleges áttétel értéke nem teljesen pontos, általában kisebb mint a valóságos. A gyakorlatban azonban megfelel az áttételi számításához. dp = de + 2be Típus PPV-J PPV-L TIPO PPV-J PPV-L 2 be 2 be Jelölés A jelölés tartalmaza a POLY-V szíjtárcsa hornyainak számát, típus jelölését és névleges átmérőjét mm-ben. Rendelési példa: 8 hornyú POLY-V ékszíjtárcsa PPV-J típus, 200 mm névleges átmérő: 8 PPV-J 200. Szíjtárcsa horony felületi minősége A szíjtárcsa horony felület érdessége Ra 3,2 legyen az ISO 254 szabvány szerint. Anyag A tárcsák G20 UNI 5007 öntöttvasból készülnek. Kiegyensúlyozás A Taper-Lock kúpos rögzítésű POLY-V szíjtárcsák statikusan kiegyensúlyozva vannak G.6.3. mértékben az UNI 4218 ISO 1940 szabvány szerint. Külön kérésre dinamikus kiegyensúlyozás is megrendelhető. A dinamikus kiegyensúlyozás akkor szükséges, ha a kerületi sebesség meghaladja a 30 m / s-t. Chiaravalli /2

37 Mértékadó teljesítmény meghatározása A hajtás névleges teljesítménye P (kw) (általában a motor névleges teljesítménye), és az alábbi táblázatban szereplő szervíztényező ismeretében számítható ki a mértékadó teljesítmény Pc (kw): Pc = Co x P Szervíztényező (Co) MOTOR osztály A motor osztály B motor osztály AC szinkron motor, normál, kalickás Centrifugál ventilátorok Egybeépített belsőégésű motorok (n > 700 f/perc) Turbinák AC szinkron motor, normál, kalickás, felvonóhoz Centrifugál ventilátorok Egybeépített belsőégésű motorok (n < 700 f/perc) Tengelykapcsolók TIPO DI MOTORE A motor osztály B motor osztály Berendezés alkalmazási területe napi működési idő (óra) < > 16 < > 16 Folyadék keverők Fúvók Szűrők Centrifugál ventilátorok Könnyű szállítás Tészta keverők Keverők Generátorok Mosodai berendezések Gyártó berendezések Forgólapátos kompresszorok Forgólapátos szivattyúk Nehéz szállítás Permetezők Sziták Sütőipari berendezések Nyomdai berendezések Feldolgozó berendezések Axiális ventilátorok Téglagyári berendezések Dugattyús kompresszorok Dugattyús szivattyúk Malmok Serleges felhordók Felhordók Papíripari gépek Emelők Javítás Törőgépek Vízelvezető rendszerek Gumi és műanyag extruderek és kalanderek Kisebb tárcsa fordulatszáma 1/perc KIVÁLASZTÁS A megfelelő típust a fordulatszám és teljesítmény metszéspontja határozza meg. PPV-J tartomány PPV-J PPV-L tartomány PPV-L tartomány Pc Teljesítmény kw Chiaravalli /3

38 E8PPVJ.. E8PPVJ40 POLY-V PPV-J SZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL 1 kivitel 2 kivitel 3 kivitel 4 kivitel 5 kivitel PPV-J Poly-V ékszíjtárcsák Dp Kivitel Horony Taper- S Z Dm U d N PPV-J Poly-V ékszíjtárcsák Dp Kivitel Horony Taper- S Z Dm U N Horony szám F±0,1 P F±0.1 P Chiaravalli /4

39 E8PPVL.. E8PPVL75 POLY-V PPV-L SZÍJTÁRCSÁK TAPER-LOCK KÚPOS RÖGZÍTÉSSEL 3 kivitel 6 kivitel 7 kivitel 8 kivitel PPV-L Poly-V ékszíjtárcsák Dp Kivitel Horony Taper- S Z Dm U N PPV-L Poly-V ékszíjtárcsák Dp Kivitel Horony Taper- S Z Dm U N Horony szám F±0,1 P N. Gole F±0.1 F±0.1 P P Chiaravalli /5

40 CHIARAVALLI SpA FOGAZOTT SZÍJTÁRCSÁK ACÉL, ALUMÍNIUM és ÖNTÖTTVAS MXL 025, XL 037, L 050, L 075, L 100, H 075, H 100, H 150, H 200, H 300 HX 200,HX 300, HX 400, XXH 200, XXH 300, XXH 400, XXH 500 típusok 0F kivitel 1F kivitel 2 kivitel 3 kivitel 4 kivitel 5F kivitel Chiaravalli /1

41 CHIARAVALLI SpA MXL 025 FOGAZOTT SZÍJTÁRCSÁK E.. MXL025. E16MXL025F Típus Kivitel Fogszám Típus: MXL 025 Osztás (2.032 mm) Dp osztókör De külső Df perem Dm agy F L d Perem kód ALUMÍNIUM Alumínium Perem Peremmel KIALAKÍTÁS ACÉL, ALUMÍNIUM MXL 037 FOGAZOTT SZÍJTÁRCSÁK E.. XL037. E10XL037F Típus Típus: XL 037 Osztás 1/5 (5.08 mm) Kivitel Fogszám Dp osztókör De külső Df perem Dm agy F L d Perem kód Alumínium Perem Alumínium/Acél Peremmel KIALAKÍTÁS ACÉL és ÖNTÖTTVAS Chiaravalli /2

42 CHIARAVALLI SpA L 050 FOGAZOTT SZÍJTÁRCSÁK E..L050. E10L050F Típus Kivitel Fogszám Típus: L 050 Osztás 3/8 (9.52 mm) Dp osztókör De külső Df perem Dm agy F L d Perem kód Öntöttvas Perem Acél Peremmel KIALAKÍTÁS ACÉL és ÖNTÖTTVAS Chiaravalli /3

43 CHIARAVALLI SpA L 075 FOGAZOTT SZÍJTÁRCSÁK E..L075. E10L075F Típus Típus: L 075 Osztás 3/8 (9.52 mm) Kivitel Fogszám Dp osztókör De külső Df perem Dm agy F L d Perem kód Öntöttvas Perem Acél Peremmel KIALAKÍTÁS ACÉL és ÖNTÖTTVAS Chiaravalli /4

44 CHIARAVALLI SpA L 100 FOGAZOTT SZÍJTÁRCSÁK E..L100. E10L100F Típus Típus: L 100 Osztás 3/8 (9.52 mm) Kivitel Fogszám Dp osztókör De külső Df perem Dm agy F L d Perem kód Öntöttvas Perem Acél Peremmel KIALAKÍTÁS ACÉL és ÖNTÖTTVAS Chiaravalli /5

45 CHIARAVALLI SpA H 075 FOGAZOTT SZÍJTÁRCSÁK E..H075. E14H075F Típus Kivitel Fogszám Típus: H 075 Osztás 1/2 (12.7 mm) Dp osztókör De külső Df perem Dm agy F L d Perem kód Öntöttvas Perem Acél Peremmel KIALAKÍTÁS ACÉL és ÖNTÖTTVAS Chiaravalli /6

46 CHIARAVALLI SpA H 100 FOGAZOTT SZÍJTÁRCSÁK E..H100. E14H100F KIALAKÍTÁS ACÉL és ÖNTÖTTVAS Típus Típus: H 100 Osztás 1/2 (12.7 mm) Kivitel Fogszám Dp De Df Dm agy F L d Perem kód Öntöttvas Perem I Acél Peremmel TIPO: H 100 PASSO mm) osztókör külső1/2 (12.7 perem Chiaravalli /7

47 CHIARAVALLI SpA H 150 FOGAZOTT SZÍJTÁRCSÁK E..H150. E14H150F KIALAKÍTÁS ACÉL és ÖNTÖTTVAS Típus Típus: H 150 Osztás 1/2 (12.7 mm) Kivitel Fogszám Dp De Df Dm agy F L d Perem kód Öntöttvas Perem I Acél Peremmel TIPO: H 100 PASSO mm) osztókör külső1/2 (12.7 perem Chiaravalli /8

48 CHIARAVALLI SpA H 200 FOGAZOTT SZÍJTÁRCSÁK E..H200. E14H200F ACÉL és ÖNTÖTTVAS Típus Kivitel Fogszám Típus: H 200 Osztás 1/2 (12.7 mm) Dp De Df TIPO: H 100 PASSO mm) osztókör külső 1/2 (12.7 perem Dm agy F L d Perem kód Öntöttvas Perem I Acél Peremmel KIALAKÍTÁS Chiaravalli /9

49 CHIARAVALLI SpA H 300 FOGAZOTT SZÍJTÁRCSÁK E..H300. E14H300F KIALAKÍTÁS ACÉL és ÖNTÖTTVAS Típus Típus: H 300 Osztás 1/2 (12.7 mm) Kivitel Fogszám Dp De Df Dm agy F L d Perem kód Öntöttvas Perem Acél Peremmel TIPO: H 100 PASSO mm) osztókör külső1/2 (12.7 perem Chiaravalli /10

50 CHIARAVALLI SpA XH 200 FOGAZOTT SZÍJTÁRCSÁK E..XH200. E18XH200F ACÉL és ÖNTÖTTVAS 4 kivitel 1F kivitel KIALAKÍTÁS Típus Típus: XH 200 Osztás 7/8 (22.22 mm) Kivitel Fogszám Dp De Df Dm agy F L d Perem kód Öntöttvas Perem Acél Peremmel TIPO: H 100 PASSO mm) osztókör külső1/2 (12.7 perem * A csillaggal jelzett termékeket külön rendelésre gyártjuk. Chiaravalli /11

51 CHIARAVALLI SpA XH 300 FOGAZOTT SZÍJTÁRCSÁK E..XH300. E18XH300F ACÉL és ÖNTÖTTVAS Típus: XH 300 Osztás 7/8 (22.22 mm) Típus Kivitel Fogszám Dp De Df TIPO: H 100 PASSO mm) osztókör külső1/2 (12.7 perem Dm agy F L d Perem kód Öntöttvas Perem Acél Peremmel KIALAKÍTÁS * A csillaggal jelzett termékeket külön rendelésre gyártjuk. XH 400 FOGAZOTT SZÍJÁRCSÁK E..XH400. E18XH400F KIALAKÍTÁS ACÉL és ÖNTÖTTVAS Típus Típus: XH 400 Osztás 7/8 (22.22 mm) Kivitel Fogszám Dp De Df Dm agy F L d Perem kód Öntöttvas Perem Acél Peremmel TIPO: H 100 PASSO mm) osztókör külső1/2 (12.7 perem * A csillaggal jelzett termékeket külön rendelésre gyártjuk. Chiaravalli /12

52 CHIARAVALLI SpA XXH 200 FOGAZOTT SZÍJTÁRCSÁK E..XXH200. E18XXH200F Típus Kivitel Fogszám Típus: XXH 200 Osztás 1 1/4 (31.75 mm) Dp De Df TIPO: H 100 PASSO mm) osztókör külső 1/2 (12.7 perem Dm agy F L d Perem kód Öntöttvas Acél Perem Perem mel KIALAKÍTÁS ACÉL és ÖNTÖTTVAS * A csillaggal jelzett termékeket külön rendelésre gyártjuk. XXH 300 FOGAZOTT SZÍJÁRCSÁK E..XXH300. E18XXH300F ACÉL és ÖNTÖTTVAS Típus: XXH 300 Osztás 1 1/4 (31.75 mm) Ddm Perem F agy kód L d Perem kód Öntöttvas Acél Perem Perem mel KIALAKÍTÁS Típus Típus Kivitel Fogszám Dem KIALAKÍTÁS Kivitel Fogszám Dp De D p Df F Df L H 100agy PASSO mm) osztókör külső1/2 (12.7 perem osztókör külső TIPO: perem * A csillaggal jelzett termékeket külön rendelésre gyártjuk. Chiaravalli /13

53 CHIARAVALLI SpA XXH 400 FOGAZOTT SZÍJTÁRCSÁK E..XXH400. E18XXH400F Típus Típus: XXH 400 Osztás 1 1/4 (31.75 mm) Kivitel Fogszám Dp osztókör TIPO: H 100 De Df külső perem PASSO 1/2 (12.7 mm) Dm agy F L d Perem kód Öntöttvas Acél Perem Perem mel KIALAKÍTÁS ACÉL és ÖNTÖTTVAS * A csillaggal jelzett termékeket külön rendelésre gyártjuk. XXH 500 FOGAZOTT SZÍJÁRCSÁK E..XXH500. E18XXH500F KIALAKÍTÁS ACÉL és ÖNTÖTTVAS Típus Típus: XXH 500 Osztás 1 1/4 (31.75 mm) Kivitel Fogszám Dp De Df Dm agy F L d Perem kód Öntöttvas Acél Perem Perem mel TIPO: H 100 PASSO mm) osztókör külső1/2 (12.7 perem * A csillaggal jelzett termékeket külön rendelésre gyártjuk. Chiaravalli /14

54 FOGAZOTT SZÍJÁRCSÁK furattal FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS XL 037, L 050, L 075, L 100, H 100, H 150, H 200, H 300 típusok 1F kivitel 2 kivitel 3 kivitel 4 kivitel 5F kivitel 6F kivitel 7F kivitel 8F kivitel 9 kivitel 10F kivitel 11 kivitel Chiaravalli /1

55 E..XL037. P E10XL037FP C H I A R A V A L L I S p A XL 037 FOGAZOTT SZÍJTÁRCSÁK furattal FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS Típus: XL 037 Osztás 1/5 (5.08 mm) KIALAKÍTÁS Típus Kivitel Fogszám Dp De Df Dm Di F L E d Perem TIPO: XL 037 PASSO 1/5 (5.08 mm) osztókör TIPO: L 075 PASSO külső 3/8 (9.52 perem mm) agy furat Ø kód Alumínium Alumínium/Acél Perem Peremmel Megjegyzés: Az alumínium tárcsák nem foszfátozottak. E.. L050. P E10L050FP L 050 FOGAZOTT SZÍJTÁRCSÁK furattal FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS TIPO: L PASSO 3/8 (9.52 mm) Típus: L 100 Osztás 3/8 (9.52 mm) KIALAKÍTÁS Típus Kivitel Fogszám Dp De Df Dm Di F L d Perem osztókör TIPO: L 075 PASSO külső 3/8 (9.52 perem mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel Chiaravalli /2

56 E..L075. P E10L075FP C H I A R A V A L L I S p A Típus: L 075 Osztás 3/8 (9.52 mm) L 075 FOGAZOTT SZÍJTÁRCSÁK furattal FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS KIALAKÍTÁS Típus Kivitel Fogszám Dp De Df Dm Di F L d Perem osztókör TIPO: L 075 PASSO külső 3/8 (9.52 perem mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel E..L100. P E10L100FP L 100 FOGAZOTT SZÍJTÁRCSÁK furattal TIPO: L 100 PASSO 3/8 (9.52 mm) Típus: L 100 Osztás 3/8 (9.52 mm) FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS KIALAKÍTÁS Típus Kivitel Fogszám Dp De Df Dm Di F L d Perem osztókör TIPO: L 075 PASSO külső 3/8 (9.52 perem mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel Chiaravalli /3

57 E..H100. P E14H100FP C H I A R A V A L L I S p A Típus: H 100 Osztás 1/2 (12.7 mm) H 100 FOGAZOTT SZÍJTÁRCSÁK furattal FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS KIALAKÍTÁS Típus Kivitel Fogszám TIPO: Dp H 100 PASSO De 1/2 (12.7 Df mm) Dm Di F L E d Perem osztókör TIPO: L 075 PASSO külső 3/8 (9.52 perem mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel E..H150. P E14H150FP H 150 FOGAZOTT SZÍJTÁRCSÁK furattal TIPO: H PASSO 1/2 (12.7 mm) Típus: H 150 Osztás 1/2 (12.7 mm) FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS KIALAKÍTÁS Típus Kivitel Fogszám Dp De Df Dm Di F L E d Perem osztókör TIPO: L 075 PASSO külső 3/8 (9.52 perem mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel Chiaravalli /4

58 E..H200. P E14H200FP C H I A R A V A L L I S p A TIPO: H 200 PASSO 1/2 (12.7 mm) H 200 FOGAZOTT SZÍJTÁRCSÁK furattal Típus: H 200 Osztás 1/2 (12.7 mm) FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS KIALAKÍTÁS Típus Kivitel Fogszám Dp De Df Dm Di F L E d Perem osztókör TIPO: L 075 PASSO külső 3/8 (9.52 perem mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel E..H300. P E16H300FP H 300 FOGAZOTT SZÍJTÁRCSÁK furattal TIPO: H 300 PASSO 1/2 (12.7 mm) Típus: H 300 Osztás 1/2 (12.7 mm) FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS KIALAKÍTÁS Típus Kivitel Fogszám Dp De Df Dm Di F L E d Perem osztókör TIPO: L 075 PASSO külső 3/8 (9.52 perem mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel Chiaravalli /5

59 HTD FOGAZOTT SZÍJTÁRCSÁK furattal ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS A HTD szíjtárcsákat 3M, 5M, 8M és 14M méretekben gyártja a CHIARAVALLI SpA. az alábbi változatokban: a) HTD fogazott szíjtárcsák furattal (előfurattal) b) HTD fogazott szíjtárcsák Taper-Lock kúpos rögzítéssel Szíjtárcsák rendelési kódja 34-8M - 50 TL 30-14M fogszám 8M fog osztás mm-ben 50 szíj szélesség mm-ben TL Taper Lock 30 fogszám 14M 50 fog osztás mm-ben szíj szélesség mm-ben KIEGYENSÚLYOZÁS Az általunk gyártott szíjtárcsák nincsenek kiegyensúlyozva. Kiegyensúlyozást rendelésre felár ellenében végzünk, melyről tanúsítványt adunk. Szíjtárcsák kiegyensúlyozását max. 560 mm átmérőig vállaljuk. Szíjtárcsa átmérője Szíjtárcsa szélessége Max. Kiegyensúlyozatlanság g-ban Ø Ø Ø Ø Ø Ø Ø Ø Ø Di méret tűrése TOLLERANZE DI COSTRUZIONE Tárcsa De mérete Tűrés mm-ben A furat és a külső átmérő tűrése ECCENTRICITA Külső átmérő mm Teljes excenricitás mm Ø 0 30 Ø Ø Ø Ø Ø Ø , , , , , , ,20 Ø < 199 Ø > 199 0,10 0,0005 x Di Ez az érték nem haladhatja meg a külső átmérő tűrését. Chiaravalli /1

60 HTD FOGAZOTT SZÍJTÁRCSÁK furattal ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS 0F kivitel 1F kivitel 2F kivitel 3 kivitel 4 kivitel 5 kivitel 6F kivitel 7 kivitel 8 kivitel Chiaravalli /2

61 E.. 3M09FP E103M09FP C H I A R A V A L L I S p A HTD FOGAZOTT SZÍJTÁRCSÁK furattal ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS Típus: 3M-09 HTD - RPP kompatibilis KIALAKÍTÁS Típus Fogszám Kivitel Dp De Df Dm F L d Perem TIPO: XL 037 PASSO 1/5 (5.08 mm) osztókör TIPO: L 075 HTD külső PASSO 3M 3/8 09 perem (9.52 mm) agy furat Ø kód Alumínium Perem Peremmel Megjegyzés: Az alumínium szíjtárcsák nem foszfátozottak. E.. 3M15FP E103M15FP Típus: 3M-15 HTD FOGAZOTT SZÍJTÁRCSÁK furattal HTD 14M 115 KIALAKÍTÁS Típus Fogszám Kivitel TIPO: Dp XL 037 De PASSO HTD 14M 5M 3M 170 1/5 Df (5.08 mm) Dm F L d Perem osztókör TIPO: L 075 külső PASSO 3/8 09perem (9.52 mm) agy furat Ø kód HTD 3M 15 ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS HTD - RPP kompatibilis Alumínium Perem Peremmel Megjegyzés: Az alumínium szíjtárcsák nem foszfátozottak. Chiaravalli /3

62 E.. 5M09FP E125M09FP C H I A R A V A L L I S p A HTD FOGAZOTT SZÍJTÁRCSÁK furattal ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS Típus: 5M-09 HTD - RPP kompatibilis KIALAKÍTÁS Típus Fogszám Kivitel Dp TIPO: XL 037 De PASSO HTD 5M 3M 1/5 Df (5.08 mm) Dm Di F L d Perem osztókör TIPO: L külső 075 PASSO perem 3/8 09 (9.52 mm) agy furat Ø kód Alumínium Acél Perem Peremmel E.. 5M15FP E125M15FP Típus: 5M-15 Megjegyzés: Az alumínium szíjtárcsák nem foszfátozottak. HTD 5M 15 HTD FOGAZOTT SZÍJTÁRCSÁK furattal HTD 14M 115 ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS HTD - RPP kompatibilis KIALAKÍTÁS Típus Fogszám Kivitel Dp TIPO: XL 037 De PASSO HTD 14M 5M 3M 170 1/5 Df (5.08 mm) Dm Di F L d Perem osztókör TIPO: L külső 075 PASSO perem 3/8 09 (9.52 mm) agy furat Ø kód Alumínium Acél Perem Peremmel Megjegyzés: Az alumínium szíjtárcsák nem foszfátozottak. Chiaravalli /4

63 E.. 5M25FP E125M25FP Típus: 5M-25 C H I A R A V A L L I S p A HTD 5M 25 HTD FOGAZOTT SZÍJTÁRCSÁK furattal ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS HTD - RPP kompatibilis KIALAKÍTÁS Típus Fogszám Kivitel Dp TIPO: XL 037 De PASSO HTD 5M 3M 1/5 Df (5.08 mm) Dm Di F L d Perem osztókör TIPO: L külső 075 PASSO perem 3/8 09 (9.52 mm) agy furat Ø kód Alumínium Acél Perem Peremmel Megjegyzés: Az alumínium szíjtárcsák nem foszfátozottak. E.. 8M20FP E228M20FP Típus: 8M-20 HTD FOGAZOTT SZÍJTÁRCSÁK furattal HTD 8M 20 HTD 14M 115 ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS HTD - RPP kompatibilis KIALAKÍTÁS Típus Fogszám Kivitel TIPO: Dp XL 037 PASSO De HTD 14M 5M 3M 170 1/5 (5.08 Df mm) Dm Di F L d Perem osztókör TIPO: L 075 külső PASSO 3/8 09 perem (9.52 mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel A *-gal jelölt termékeket csak rendelésre gyártjuk. Chiaravalli /5

64 E.. 8M30FP E228M30FP C H I A R A V A L L I S p A HTD FOGAZOTT SZÍJTÁRCSÁK furattal ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS Típus: 8M-30 HTD 8M 30 HTD - RPP kompatibilis KIALAKÍTÁS Típus Fogszám Kivitel Dp TIPO: XL 037 De PASSO HTD 5M 3M 1/5 Df (5.08 mm) Dm Di F L d Perem osztókör TIPO: L külső 075 PASSO perem 3/8 09 (9.52 mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel E.. 8M50FP E228M50FP Típus: 8M-50 HTD FOGAZOTT SZÍJTÁRCSÁK furattal HTD 14M 115 KIALAKÍTÁS Típus Fogszám Kivitel Dp TIPO: XL 037 De PASSO HTD 14M 5M 3M 170 1/5 Df (5.08 mm) Dm Di F L d Perem osztókör TIPO: L külső 075 PASSO perem 3/8 09 (9.52 mm) agy furat Ø kód HTD 8M 50 ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS HTD - RPP kompatibilis Öntöttvas Acél Perem Peremmel Chiaravalli /6

65 E.. 8M85FP E228M85FP C H I A R A V A L L I S p A HTD FOGAZOTT SZÍJTÁRCSÁK furattal ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS Típus: 8M-85 HTD 8M 85 HTD - RPP kompatibilis KIALAKÍTÁS Típus Fogszám Kivitel Dp TIPO: XL 037 De PASSO HTD 5M 3M 1/5 Df (5.08 mm) Dm Di F L d Perem osztókör TIPO: L külső 075 PASSO perem 3/8 09 (9.52 mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel A *-gal jelölt termékeket csak rendelésre gyártjuk. E.. 14M40FP E2814M40FP Típus: 14M-40 HTD 14M 40 HTD FOGAZOTT SZÍJTÁRCSÁK furattal HTD 14M 115 ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS HTD - RPP kompatibilis KIALAKÍTÁS Típus Fogszám Kivitel Dp TIPO: XL 037 De PASSO HTD 14M 5M 3M 170 1/5 Df (5.08 mm) Dm Di F L d Perem osztókör TIPO: L külső 075 PASSO perem 3/8 09 (9.52 mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel A *-gal jelölt termékeket csak rendelésre gyártjuk. Chiaravalli /7

66 E.. 14M115FP 14M85FP E2814M115FP E2814M55FP Típus: 14M-55 HTD FOGAZOTTSZÍJ TÁRCSÁK furattal ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS HTD 14M 55 HTD - RPP kompatibilis KIALAKÍTÁS Típus Fogszám Kivitel Dp TIPO: XL 037 De PASSO HTD 5M 3M 1/5 Df (5.08 mm) Dm Di F L d Perem osztókör TIPO: L külső 075 PASSO perem 3/8 09 (9.52 mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel A *-gal jelölt termékeket csak rendelésre gyártjuk. E.. 14M85FP E281485FP Típus: 14M-85 HTD FOGAZOTT SZÍJTÁRCSÁK furattal HTD 14M 115 ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS HTD - RPP kompatibilis KIALAKÍTÁS Típus Fogszám Kivitel Dp TIPO: XL 037 De PASSO HTD 14M 5M 3M 170 1/5 Df (5.08 mm) Dm Di F L d Perem osztókör TIPO: L külső 075 PASSO perem 3/8 09 (9.52 mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel A *-gal jelölt termékeket csak rendelésre gyártjuk. Chiaravalli /8

67 E.. 14M115FP E2814M115FP Típus: 14M-115 HTD 14M 115 HTD FOGAZOTT SZÍJTÁRCSÁK furattal ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS HTD - RPP kompatibilis KIALAKÍTÁS Típus Fogszám Kivitel Dp TIPO: XL 037 De PASSO HTD 5M 3M 1/5 Df (5.08 mm) Dm Di F L d Perem osztókör TIPO: L külső 075 PASSO perem 3/8 09 (9.52 mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel A *-gal jelölt termékeket csak rendelésre gyártjuk. E.. 14M170FP E2814M170FP Típus: 14M-170 HTD FOGAZOTT SZÍJTÁRCSÁK furattal HTD 14M 115 ALUMÍNIUM, FOSZFÁTOZOTT ACÉL és ÖNTÖTTVAS HTD - RPP kompatibilis KIALAKÍTÁS Típus Fogszám Kivitel Dp TIPO: XL 037 De PASSO HTD 14M 5M 3M 170 1/5 Df (5.08 mm) Dm Di F L d Perem osztókör TIPO: L külső 075 PASSO perem 3/8 09 (9.52 mm) agy furat Ø kód Öntöttvas Acél Perem Peremmel A *-gal jelölt termékeket csak rendelésre gyártjuk. Chiaravalli /9

68 HTD FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL HTD RPP kompatibilis HTD HTD 5M-15 RPP kompatibilis HTD 8M-20, HTD 8M-30,HTD 8M-50, HTD 8M-85, HTD 14M-40, HTD 14M-55, HTD 14M-85, HTD 14M-115, HTD 14M-170 1F kivitel 2F kivitel 3F kivitel 4 kivitel 5F kivitel 6F kivitel 7 kivitel 8 kivitel 9 kivitel 10F kivitel 11 kivitel 12 kivitel 13 kivitel Chiaravalli /1

69 EH.. 5M15. T EH345M15FT HTD FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL HTD 5M 15 Típus: HTD 5M-15 HTD RPP kompatibilis KIALAKÍTÁS Típus Fog- Kivitel Taper- Max Dp De Df Dm Di F S P Perem szám Lock furat osztókör külső perem agy kód ALUMÍNIUM Acél Perem Peremmel Perem mel EH.. 8M20. T EH228M20FT HTD FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL HTD 5M 15 Típus: HDT 8M-20 HTD RPP kompatibilis KIALAKÍTÁS Típus Fog- Kivitel Taper- Max Dp De Df Dm Di F S P Perem szám Lock furat osztókör külső perem agy kód Öntöttvas ALUMÍNIUM Acél Perem Peremmel Perem mel Chiaravalli /2

70 EH.. 8M30. T EH228M30FT HTD FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL Típus: HTD 8M-30 HTD 8M 5M HTD RPP kompatibilis KIALAKÍTÁS Típus Fog- Kivitel Taper- Max Dp De Df Dm Di F S P Perem szám Lock furat osztókör külső perem agy kód ALUMÍNIUM Öntöttvas Acél Perem Peremmel Perem- mel EH.. 8M50. T EH285M50FT HTD FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL HTD 5M 15 Típus: HDT 8M-50 HTD RPP kompatibilis KIALAKÍTÁS Típus Fog- Kivitel Taper- Max Dp De Df Dm Di F S P Perem szám Lock furat osztókör külső perem agy kód Öntöttvas ALUMÍNIUM Acél Perem Peremmel Perem mel Chiaravalli /3

71 EH.. 8M85. T EH348M85FT HTD FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL HTD 8M 5M Típus: HTD 8M-85 HTD RPP kompatibilis KIALAKÍTÁS Típus Fog- Kivitel Taper- Max Dp De Df Dm Di F S P Perem szám Lock furat osztókör külső perem agy kód ALUMÍNIUM Öntöttvas Acél Perem Peremmel Perem- mel A *-gal jelölt termékeket csak rendelésre gyártjuk EH.. 14M40. T EH2814M40FT HTD FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL HTD 14M 8M 5M 15 Típus: HDT 14M HTD RPP kompatibilis KIALAKÍTÁS Típus Fog- Kivitel Taper- Max Dp De Df Dm Di F S P Perem szám Lock furat osztókör külső perem agy kód Öntöttvas ALUMÍNIUM Acél Perem Peremmel Perem mel A *-gal jelölt termékeket csak rendelésre gyártjuk Chiaravalli /4

72 EH.. 14M55. T EH2814M55FT HTD FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL HTD 14M 8M 5M Típus: HTD 14M HTD RPP kompatibilis KIALAKÍTÁS Típus Fog- Kivitel Taper- Max Dp De Df Dm Di F S P Perem szám Lock furat osztókör külső perem agy kód ALUMÍNIUM Öntöttvas Acél Perem Peremmel Perem- mel A *-gal jelölt termékeket csak rendelésre gyártjuk EH.. 14M85. T EH3814M85FT HTD FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL HTD 14M 8M 5M 15 Típus: HDT 14M HTD RPP kompatibilis KIALAKÍTÁS Típus Fog- Kivitel Taper- Max Dp De Df Dm Di F S P Perem szám Lock furat osztókör külső perem agy kód Öntöttvas ALUMÍNIUM Acél Perem Peremmel Perem mel Chiaravalli /5

73 EH.. 14M115. T EH2814M115FT HTD FOGAZOTTSZÍJ TÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL HTD 14M 8M 5M Típus: HTD 14M-115 HTD RPP kompatibilis KIALAKÍTÁS Típus Fog- Kivitel Taper- Max Dp De Df Dm Di F S P Perem szám Lock furat osztókör külső perem agy kód ALUMÍNIUM Öntöttvas Acél Perem Peremmel Perem- mel A *-gal jelölt termékeket csak rendelésre gyártjuk EH.. 14M170. T EH3814M170FT HTD FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL HTD 5M 15 Típus: HDT 14M-170 HTD RPP kompatibilis KIALAKÍTÁS Típus Fog- Kivitel Taper- Max Dp De Df Dm Di F S P Perem szám Lock furat osztókör külső perem agy kód Öntöttvas ALUMÍNIUM Acél Perem Peremmel Perem mel A *-gal jelölt termékeket csak rendelésre gyártjuk Chiaravalli /6

74 GT 3MR és 5MR FOGAZOTT SZÍJTÁRCSÁK FURATTAL, FOSZFÁTOZOTT ACÉL 0F kivitel 1F kivitel 3 kivitel 8 kivitel E.. 3MR09F E103MR09F Típus: 3MR-09 GT 3MR FOGAZOTT SZÍJTÁRCSÁK HTD 8M 20 HTD 14M 115 FURATTAL, FOSZFÁTOZOTT ACÉL KIALAKÍTÁS Típus Fogszám Kivitel TIPO: Dp XL 037 GT PASSO De HTD 3MR 14M 5M 170 1/5 09 (5.08 Df mm) Dm F L d Perem osztókör TIPO: L 075 külső PASSO 3/8 (9.52 perem mm) agy furat Ø kód Acél Perem Peremmel A *-gal jelölt termékeket csak rendelésre gyártjuk. Chiaravalli /1

75 E.. 3MR15F E103MR15F Típus: 3MR-15 C H I A R A V A L L I S p A HTD 8M 20 HTD 14M 115 GT 3MR FOGAZOTT SZÍJTÁRCSÁK FURATTAL, FOSZFÁTOZOTT ACÉL KIALAKÍTÁS Típus Fogszám Kivitel TIPO: Dp XL 037 GT PASSO De HTD 3MR 14M 5M 170 1/5 09 (5.08 Df mm) Dm F L d Perem osztókör TIPO: L 075 külső PASSO 3/8 (9.52 perem mm) agy furat Ø kód Acél Perem Peremmel A *-gal jelölt termékeket csak rendelésre gyártjuk. E.. 5MR09F E125MR25F Típus: 5MR-09 GT 5MR FOGAZOTT SZÍJTÁRCSÁK HTD 8M 20 HTD GT 5MR 14M FURATTAL, FOSZFÁTOZOTT ACÉL KIALAKÍTÁS Típus Fogszám Kivitel TIPO: Dp XL 037 GT 5MR 15 GT PASSO De HTD 3MR 14M 5M 170 1/5 09 (5.08 Df mm) Dm F L d Perem osztókör TIPO: L 075 külső PASSO 3/8 (9.52 perem mm) agy furat Ø kód Acél Perem Peremmel A *-gal jelölt termékeket csak rendelésre gyártjuk. Chiaravalli /2

76 E.. 3MR15F E103MR15F Típus: 5MR-15 C H I A R A V A L L I S p A GT 5MR FOGAZOTT SZÍJTÁRCSÁK HTD 8M 20 HTD 14M 115 FURATTAL, FOSZFÁTOZOTT ACÉL KIALAKÍTÁS Típus Fogszám Kivitel TIPO: Dp XL 037 GT 5MR 15 GT PASSO De HTD 3MR 14M 5M 170 1/5 09 (5.08 Df mm) Dm F L d Perem osztókör TIPO: L 075 külső PASSO 3/8 (9.52 perem mm) agy furat Ø kód Acél Perem Peremmel A *-gal jelölt termékeket csak rendelésre gyártjuk. E.. 5MR25F E125MR25F Típus: 5MR-25 GT 5MR FOGAZOTT SZÍJTÁRCSÁK HTD 8M 20 HTD GT 5MR 14M FURATTAL, FOSZFÁTOZOTT ACÉL KIALAKÍTÁS Típus Fogszám Kivitel TIPO: Dp XL 037 GT 5MR 15 GT PASSO De HTD 3MR 14M 5M 170 1/5 09 (5.08 Df mm) Dm F L d Perem osztókör TIPO: L 075 külső PASSO 3/8 (9.52 perem mm) agy furat Ø kód Acél Perem Peremmel A *-gal jelölt termékeket csak rendelésre gyártjuk. Chiaravalli /3

77 GT 8M és 14M FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL 1F kivitel 2F kivitel 3 kivitel 4F kivitel 5F kivitel 6 kivitel 7F kivitel 8 kivitel 9F kivitel 10 kivitel 11 kivitel 12F kivitel 13 kivitel Chiaravalli /1

78 E8M.. S12TL E8M25S12TL GT 8M FOGAZOTT SZÍJTÁRCSÁK HTD 5M 15 TAPER-LOCK KÚPUS RÖGZÍTÉSSEL KIALAKÍTÁS Típus Fog- Kivi- Taper- Max POLY CHAIN Dp GT 8M-12 De Df Dm Di F S P Perem Tömeg szám tel Lock furat osztókör külső perem agy kód kg ALUMÍNIUM Öntöttvas Acél Perem Peremmel Perem mel E8M.. S21TL E8M25S21TL GT 8M FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL POLY HTD CHAIN 5M GT 158M-21 KIALAKÍTÁS Típus Fog- Kivi- Taper- Max POLY CHAIN Dp GT 8M-12 De Df Dm Di F S P Perem Tömeg szám tel Lock furat osztókör külső perem agy kód kg ALUMÍNIUM Öntöttvas Acél Perem Peremmel Perem mel Chiaravalli /2

79 E8M.. S36TL E8M25S36TL GT 8M FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL POLY HTD CHAIN 5M GT 158M - 36 KIALAKÍTÁS Típus Fog- Kivi- Taper- Max Dp De Df Dm Di F S P Perem Tömeg POLY CHAIN GT 8M-12 szám tel Lock furat osztókör külső perem agy kód kg ALUMÍNIUM Öntöttvas Acél Perem Peremmel Perem mel E8M.. S62TL E8M30S62TL GT 8M FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL POLY HTD CHAIN 5M GT 158M-21 8M-62 KIALAKÍTÁS Típus Fog- Kivi- Taper- Max POLY CHAIN Dp GT 8M-12 De Df Dm Di F S P Perem Tömeg szám tel Lock furat osztókör külső perem agy kód kg ALUMÍNIUM Öntöttvas Acél Perem Peremmel Perem mel Chiaravalli /3

80 E14M.. S20TL E14M28S20TL GT 14M FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL POLY HTD CHAIN 5M GT 15 14M-20 KIALAKÍTÁS Típus Fog- Kivi- Taper- Max Dp De Df Dm Di F S P Perem Tömeg POLY CHAIN GT 8M-12 szám tel Lock furat osztókör külső perem agy kód kg ALUMÍNIUM Öntöttvas Acél Perem Peremmel Perem mel E14M.. S37TL E14M28S37TL GT 14M FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL POLY HTD CHAIN 5M GT 1514M-37 8M-21 8M-62 KIALAKÍTÁS Típus Fog- Kivi- Taper- Max POLY CHAIN Dp GT 8M-12 De Df Dm Di F S P Perem Tömeg szám tel Lock furat osztókör külső perem agy kód kg ALUMÍNIUM Öntöttvas Acél Perem Peremmel Perem mel Chiaravalli /4

81 E14M.. S68TL E14M44S68TL GT 14M FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL POLY HTD CHAIN 5M GT 1514M-68 KIALAKÍTÁS Típus Fog- Kivi- Taper- Max Dp De Df Dm Di F S P Perem Tömeg POLY CHAIN GT 8M-12 szám tel Lock furat osztókör külső perem agy kód kg ALUMÍNIUM Öntöttvas Acél Perem Peremmel Perem mel E14M.. S90TL E14M48S90TL GT 14M FOGAZOTT SZÍJTÁRCSÁK POLY HTD CHAIN 5M GT 15 14M-37 14M-90 8M-21 8M-62 TAPER-LOCK KÚPUS RÖGZÍTÉSSEL KIALAKÍTÁS Típus Fog- Kivi- Taper- Max POLY CHAIN Dp GT 8M-12 De Df Dm Di F S P Perem Tömeg szám tel Lock furat osztókör külső perem agy kód kg ALUMÍNIUM Öntöttvas Acél Perem Peremmel Perem mel Chiaravalli /5

82 GT 14M FOGAZOTT SZÍJTÁRCSÁK TAPER-LOCK KÚPUS RÖGZÍTÉSSEL 1F kivitel 6 kivitel 7F kivitel E14M.. S125TL E14M50S125TL 8 kivitel 10 kivitel POLY HTD CHAIN 5M GT 1514M-37 14M-90 8M-21 8M-62 KIALAKÍTÁS Típus POLY CHAIN GT 14M-125 Fog- Kivi- Taper- Max POLY CHAIN Dp GT 8M-12 De Df Dm Di F S P Perem Tömeg szám tel Lock furat osztókör külső perem agy kód kg ALUMÍNIUM Öntöttvas Perem Peremmel Perem mel Chiaravalli /6

83 T2,5, T5, T10 és T20 METRIKUS FOGAZOTT SZÍJTÁRCSÁK 0F kivitel 1F kivitel 2 kivitel E16T25Z..F E16T25Z12F Rendelési példa: 31 T10 25 Tárcsa teljes szélesség (mm) 31 Fog osztás (mm) T10 N fogszám 25 ANYAG: Alumínium T2,5 METRIKUS FOGAZOTT SZÍJTÁRCSÁK Fog osztás: 5 mm, javasolt szíjszélesség: 6 mm KIALAKÍTÁS Rendelési Típus Kivitel Kivi- Fog- N T2,5 ( fog Dp osztás 2,5 De mm ), javasolt szíjszélesség 6 mm POLY CHAIN Df GT 8M-12 Dm F L d Vezető Perem perem kód fogszám POLY HTD CHAIN 5M GT 158M-21 tel osztókör külső perem agy típusa kód Alumínium T20 osztású fogazott szíjtárcsákat és fogazott tömböket rendelésre gyártjuk. Chiaravalli /1

84 E21T5Z..F E21T5Z10F T5 METRIKUS FOGAZOTT SZÍJTÁRCSÁK Fog osztás: 5 mm, javasolt szíjszélesség: 10 mm KIALAKÍTÁS Rendelési Típus Kivitel Kivi- Fog- N T2,5 ( fog Dp osztás 2,5 De mm ), javasolt szíjszélesség 6 mm POLY CHAIN Df GT 8M-12 Dm F L d Vezető Perem perem kód fogszám POLY HTD CHAIN 5M GT 15 tel osztókör külső perem 8M-21 agy típusa kód Alumínium Alumínium E27T5Z..F E27T5Z10F T5 METRIKUS FOGAZOTT SZÍJTÁRCSÁK Fog osztás: 5 mm, javasolt szíjszélesség: 16 mm KIALAKÍTÁS Rendelési Típus Kivitel Kivi- Fog- N T2,5 ( fog Dp osztás 2,5 De mm ), javasolt szíjszélesség 6 mm POLY CHAIN Df GT 8M-12 Dm F L d Vezető Perem perem kód fogszám POLY HTD CHAIN 5M GT 15 tel osztókör külső perem 8M-21 agy típusa kód T20 osztású fogazott szíjtárcsákat és fogazott tömböket rendelésre gyártjuk. Chiaravalli /2

85 E36T5Z..F E36T5Z10F T5 METRIKUS FOGAZOTT SZÍJTÁRCSÁK Fog osztás: 5 mm, javasolt szíjszélesség: 25 mm KIALAKÍTÁS Rendelési Típus Kivitel Kivi- Fog- N T2,5 ( fog Dp osztás 2,5 De mm ), javasolt szíjszélesség 6 mm POLY CHAIN Df GT 8M-12 Dm F L d Vezető Perem perem Rendelési kód kód Kivitel N fogszám fogszám POLY HTD CHAIN 5M GT 15 tel osztókör külső perem 8M-21 agy típusa Vezető kódperem típusa Alumínium T20 osztású fogazottszíj tárcsák és fogazott tömbök is rendelhetők. Chiaravalli /3

86 E31T10Z..F E31T10Z12F T10 METRIKUS FOGAZOTT SZÍJTÁRCSÁK Fog osztás: 10 mm, javasolt szíjszélesség: 16 mm KIALAKÍTÁS Rendelési Típus Kivitel Kivi- Fog- N T2,5 ( fog Dp osztás 2,5 De mm ), javasolt szíjszélesség 6 mm Rendelési kód Kivitel N fogszám POLY CHAIN Df GT 8M-12 Dm F L d Vezető Perem Vezető perem perem típusa kód fogszám POLY HTD CHAIN 5M GT 15 tel 8M-21 fogszám osztókör külső perem agy típusa kód Alumínium Alumínium E40T10Z..F E40T10Z12F T10 METRIKUS FOGAZOTT SZÍJTÁRCSÁK Fog osztás: 10 mm, javasolt szíjszélesség: 25 mm KIALAKÍTÁS T 10 (Passo 10mm) PER CINGHIA LARGHEZZA 25mm Rendelési Típus Kivitel Kivi- Fog- N T2,5 ( fog Dp osztás 2,5 De mm ), javasolt szíjszélesség 6 mm POLY CHAIN Df GT 8M-12 Dm F L d Vezető Perem perem Rendelési kód kód Kivitel N fogszám fogszám POLY HTD CHAIN 5M GT 15 tel osztókör külső perem 8M-21 agy típusa Vezető kódperem típusa T20 osztású fogazott szíjtárcsákat és fogazott tömböket rendelésre gyártjuk. Chiaravalli /4

87 E47T10Z..F E47T10Z18F T10 METRIKUS FOGAZOTT SZÍJTÁRCSÁK T 10 (Passo 10mm) PER CINGHIA LARGHEZZA 32mm Fog osztás 10 mm, javasolt szíjszélesség: 32 mm KIALAKÍTÁS Rendelési Típus Kivitel Kivi- Fog- N T2,5 ( fog Dp osztás 2,5 De mm ), javasolt szíjszélesség 6 mm POLY CHAIN Df GT 8M-12 Dm F L d Vezető Perem perem Rendelési kód kód Kivitel N fogszám fogszám POLY HTD CHAIN 5M GT 15 tel osztókör külső perem 8M-21 agy típusa Vezető kódperem típusa Alumínium Alumínium E66T10Z..F E66T10Z18F T10 METRIKUS FOGAZOTT SZÍJTÁRCSÁK T 10 (Passo 10mm) PER CINGHIA LARGHEZZA 50mm Fog osztás 10 mm, javasolt szíjszélesség: 50 mm KIALAKÍTÁS Rendelési Típus Kivitel Kivi- Fog- N T2,5 ( fog Dp osztás 2,5 De mm ), javasolt szíjszélesség 6 mm POLY CHAIN Df GT 8M-12 Dm F L d Vezető Perem perem Rendelési kód kód Kivitel N fogszám fogszám POLY HTD CHAIN 5M GT 15 tel osztókör külső perem 8M-21 agy típusa Vezető kódperem típusa T20 osztású fogazott szíjtárcsákat és fogazott tömböket rendelésre gyártjuk. Chiaravalli /5

88 CT5, és CT10 METRIKUS FOGAZOTT SZÍJTÁRCSÁK AT5 és AT10 metrikus szíjakhoz 1F kivitel 2 kivitel E21CT5Z..F E21CT5Z12F Rendelési példa: 21 CT5 25 Tárcsa teljes szélesség (mm) 21 Fog osztás (mm) CT5 N fogszám: 25 ANYAG: Alumínium CT5 METRIKUS FOGAZOTT SZÍJTÁRCSÁK Fog osztás: 5 mm, javasolt szíjszélesség: 10 mm KIALAKÍTÁS Rendelési Típus Kivitel Kivitel Kivi- T2,5 ( fog osztás 2,5 mm ), javasolt szíjszélesség 6 mm Fog- N Dp De POLY CHAIN Df GT 8M-12 Dm F L d Vezető Perem perem kód kód fogszám fogszám POLY HTD CHAIN 5M GT 15 tel osztókör külső perem 8M-21 agy típusa kód Alumínium Alumínium CT20 osztású fogazott szíjtárcsákat és fogazott tömbök is rendelhetők. Chiaravalli /1

89 E27CT5Z..F E27CT5Z12F CT5 METRIKUS FOGAZOTT SZÍJTÁRCSÁK Fog osztás: 5 mm, javasolt szíjszélesség: 16 mm KIALAKÍTÁS Rendelési Rendelési Típus Kivitel Kivitel Kivi- Fog- T2,5 ( fog osztás 2,5 mm ), javasolt szíjszélesség 6 mm N Dp De POLY CHAIN Df GT 8M-12Dm F L d Vezető Perem perem kód kód fogszám fogszám POLY HTD CHAIN 5M GT 15 tel osztókör külső perem 8M-21 agy típusa kód Alumínium Alumínium Alumínium E36CT5Z..F E36CT5Z12F KIALAKÍTÁS Rendelési Típus Kivitel Kivitel Kivi- Fog- T2,5 ( fog osztás 2,5 mm ), javasolt szíjszélesség 6 mm N Dp De POLY CHAIN Df GT 8M-12Dm F L d Vezető Perem perem kód kód fogszám fogszám POLY HTD CHAIN 5M GT 15 tel osztókör külső perem 8M-21 agy típusa kód Alumínium CT5 METRIKUS FOGAZOTT SZÍJTÁRCSÁK Fog osztás: 5 mm, javasolt szíjszélesség: 25 mm CT20 osztású fogazott szíjtárcsákat és fogazott tömbök is rendelhetők. Chiaravalli /2

90 E31CT10Z..F E31CT10Z15F CT10 METRIKUS FOGAZOTT SZÍJTÁRCSÁK Fog osztás: 10 mm, javasolt szíjszélesség: 16 mm KIALAKÍTÁS Rendelési Rendelési Típus Kivitel Kivitel Kivi- Fog- T2,5 ( fog osztás 2,5 mm ), javasolt szíjszélesség 6 mm N Dp De POLY CHAIN Df GT 8M-12Dm F L d Vezető Perem perem kód kód fogszám fogszám POLY HTD CHAIN 5M GT 15 tel osztókör külső perem 8M-21 agy típusa kód Alumínium Alumínium Alumínium E40CT10Z..F E40CT10Z15F KIALAKÍTÁS Rendelési Rendelési Típus Kivitel Kivitel Kivi- Fog- T2,5 ( fog osztás 2,5 mm ), javasolt szíjszélesség 6 mm N Dp De POLY CHAIN Df GT 8M-12Dm F L d Vezető Perem perem kód kód fogszám fogszám POLY HTD CHAIN 5M GT 15 tel osztókör külső perem 8M-21 agy típusa kód Alumínium CT10 METRIKUS FOGAZOTT SZÍJTÁRCSÁK Fog osztás: 10 mm, javasolt szíjszélesség: 25 mm CT20 osztású fogazott szíjtárcsákat és fogazott tömbök is rendelhetők. Chiaravalli /3

91 E47CT10Z..F E47CT10Z18F CT10 METRIKUS FOGAZOTT SZÍJTÁRCSÁK Fog osztás: 10 mm, javasolt szíjszélesség: 32 mm KIALAKÍTÁS Rendelési Rendelési Típus Kivitel Kivitel Kivi- Fog- T2,5 ( fog osztás 2,5 mm ), javasolt szíjszélesség 6 mm N Dp De POLY CHAIN Df GT 8M-12Dm F L d Vezető Perem perem kód kód fogszám fogszám POLY HTD CHAIN 5M GT 15 tel osztókör külső perem 8M-21 agy típusa kód Alumínium Alumínium Alumínium E66CT10Z..F E66CT10Z18F KIALAKÍTÁS Rendelési Rendelési Típus Kivitel Kivitel Kivi- Fog- T2,5 ( fog osztás 2,5 mm ), javasolt szíjszélesség 6 mm N Dp De POLY CHAIN Df GT 8M-12Dm F L d Vezető Perem perem kód kód fogszám fogszám POLY HTD CHAIN 5M GT 15 tel osztókör külső perem 8M-21 agy típusa kód Alumínium CT10 METRIKUS FOGAZOTT SZÍJTÁRCSÁK Fog osztás: 10 mm, javasolt szíjszélesség: 50 mm CT20 osztású fogazott szíjtárcsákat és fogazott tömbök is rendelhetők. Chiaravalli /4
