1 SOYAL ACCESS CONTROL SYSTEM Tartozékok AR-EF Olvasó Kézikönyv Csatlakozó kábelek Szerelési anyagok DO AR-E Megjegyzések MT B. P P P P P P P P P P P P 9 P CN P CN P CN P CN P CN AR-i (TCP/IP Modul) AR-MDL-V (Hangmodul) AR-i (TCP/IP Modul) AR-MDL-V (Hangmodul).Kábelvezetés: A kommunikációs vezetékek és a tápellátásra szolgáló vezetékek ne legyenek egy csatornában vezetve más elektromos vezetékekkel..vezeték kiválasztása: Használjon AWG- típusú árnyékolt, csavart érpáras vezetéket és kerülje a csillagpontos vezetékezést. Ne csatlakoztassa az olvasót és az elektromos zárat ugyanahhoz a tápegységhez..tápellátás: A szabályos tápellátáshoz csatlakoztasson egy tápegységet a relék és az elektromos zárak tápellátásához, egy másik, független tápegységet pedig az olvasó tápellátásához. Csatlakozások Kábel: P CN Ajtórelé Kék/Fehér () VDC A Lila/Fehér () VDC A Közös () pont Fehér () VDC A Nyitásérzékelő Narancs Negatív kapcsoló bemenet Lila Negatív kapcsoló bemenet Riasztó relé Szürke / jumper kapcsoló Tápellátás Vastag Piros DC Vastag Fekete VDC Kábel: P CN Hangjelző Rózsaszín Hangjelző kimenet V/mA Sárga Piros LED kimenet V/mA LED Barna Zöld LED kimenet V/mA Kábel: P CN Tranzisztor kimenet /ma Ajtónyitás kimenet Kék/Fehér (Nyitott kollektoros állapotú) Vékony Zöld Wiegand DAT: bemenet Wiegand Vékony Kék Wiegand DAT: bemenet WG nyitásérzékelő Narancs Negatív indító bemenet WG nyomógomb Lila Negatív indító bemenet Kábel: P CN Kábel: P CN RS- liftvezérlőhöz Vastag Zöld RS-(B-) Vastag Kék RS-(A+) Ajtócsengő Kiegészítők AR-WG-HID (HID RF Modul) Olvasó Kézikönyv Csatlakozó kábelek Szerelési anyagok Kiegészítők Telepítés A-: Felületre szerelt A-: Süllyesztett AR-E/AR-EF Felhasználói és Telepítői Kézikönyv Kábel: P CN Csavarok Tömítőszalag Csavarok Tömítőszalag AR-WG-HID (HID RF Modul) (A-) Felületre szerelés: Egy csavarhúzó segítségével szerelje fel a tartókonzolt a falra. (A-) Falba süllyesztés: Fúrjon lyukakat, majd helyezze bele a falba egy csavarhúzó segítségével. A süllyesztett doboz méretei: mm x mm (E) és mm x 9mm (EF). Vezesse át a kábeleket a konzolon található lyukon keresztül. Erősítse az AR-E vagy AR-EF olvasót a tartókonzolra vagy a süllyesztett dobozba és rögzítse a mellékelt tiplik és egy imbuszkulcs segítségével. A készülék bekapcsolásakor a zöld LED világítani kezd és egy rövid hangjelzés lesz hallható. Szabotázs kapcsoló Piros Narancs Sárga P CN P CN -- Piros -- Biztonsági indítójel Lila Biztonsági indító jel kimenet Élesítés Piros/Fehér Élesítés kimenet Kényszer Sárga/Fehér Kényszer kimenet Tranzisztor kimenet /ma Fekete/Fehér (Nyitott kollektoros állapotú) Fekete VDC

2 AR-E/AR-EF V Opcionális csatlakozások Kábel: P CN TCP/IP Modul Fekete VDC Piros,VDC Fekete VDC Kék RSTN Zöld IRQN Lila NSS Barna MISO Fehér MOSI 9 Kék CLK Fekete VDC Kábel: P HID RF Modul Narancs ANT Lila ANT Fekete VDC Piros VDC Kék Wiegand DAT: bemenet Zöld Wiegand DAT: bemenet Fehér -- Kábel: P9 CN9 Hangmodul Fekete VDC Sárga Adó Ω /.W (Max. W) Fehér TE Narancs Vevő Piros VDC Kék -- Előlap és kijelző Működést jelző LED (Zöld) Riasztás (Piros) Élesítés (Zöld) OK (Zöld) Hiba (Piros) Folyamatban (Zöld) Munkaidő nyilvántartás funkció Nyomja meg x Nyomja meg x Fel Munka kezdés Szünet kezdés Le Bal Jobb Vissza/Kilépés Munka vége Túlóra kezdés Túlóra vége Szünet vége Indul Vissza Belépés/OK. A rendszer automatikusan kilép a programozói módból másodperc tétlenség után.. mód és állapotjelző LED-ek. OK (Zöld) folyamatasoan villog programozói módban egyszer villog egy már faltanított kártya feltanításakor, ekkor a sziréna kétszer csipog és az LCD kijelzőn megjelenik a Same Hiba (Piros) Card: user address / card number üzenet. Érvénytelen kártya, ekkor a sziréna kétszer csipog és az LCD kijelzőn megjelenik a Card Number Err! üzenet. "Anti-pass-back" módban érvénytelen belépéskor a sziréna csipog és a kijelzön megjelenik a Anti-pass Error! üzenet. Élesítve (Zöld) Élesített állapot bekapcsolva. Riasztás (Piros) Rendellenes esemény esetén a rendszer riaszt.. Ha rövid időn belül többször helytelenül adja meg a kódot, akkor a billentyűzet lezáródik másodpercig.. A szoftver segítségével beállítható a helytelenül megadott kódok száma, amiután a billentyűzet lezáródik (alapértelmezett: ). / WED Duty : : 9 : WED Duty : : 9 : Hálózatban: A "/" és " " ikon váltakozva villog a hónap és nap dátumok között: Például: / ( Lásd az ábrát!) Önállóan: Nincs villogás Például: / Bekötési ábrák Reteszzár bekötése Elektromos zár bekötése Reteszzár E DC Elektromos zár DC P PB PB P DC DC

3 SOYAL ACCESS CONTROL SYSTEM AR-E/AR-EF Mágneszár bekötése Nyitásérzékelő bekötése Mágneszár P PB DC DC DC P Nyitásérzékelő ALM DC CTL Relé kimeneti modul Sziréna Nyitásérzékelő AR-RB relé bekötése Olvasó bekötése Reteszzár P DDR DC P CTL PB DC AR-RB Reteszzár Olvasó E CTL BZ RLED GLED WG WG P DC BZ Piros LED Zöld LED Ajtó kimenet WG WG WG-DS WG-PB P Nyitásérzékelő TÁP DC Vészhelyzet esetén egy kapcsoló megnyomásakor az összes ajtó kinyílik. Mágneszár Elektromos zár DC DC Reteszzár E TÁP DC P PB Tranzisztor IN P P PB PB Tranzisztor IN

4 AR-E/AR-EF V Programozás A. Billentyűzet lezárása/feloldása Lezárás / Feloldás Nyomja meg egyszerre a és gombot a billnetyűzet lezárásához. Feloldáshoz ismételje meg a műveletet. B. Belépés programozói módba / Kilépés programozói módból Belépés Üsse be: vagy PPPPPP Példa: Az alapértelmezett érték =. Ha a mester kódot megváltoztatta -re, akkor üsse be: Megjegyzés: Ha másodpercig nem kap parancsot az olvasó, akkor automatikusan kilép a programozói módból. Kilépés Nyomja meg többször a gombot Kilépés vagy Kilépés és élesítés. Mester kód megváltoztatása Lépjen be programozói módba Eszközök Mester kód Üsse be az új számjegyű kódot. C. Kezdő beállítások Nyelv kiválasztása Lépjen be programozói módba Eszközök Nyelv EN Rendszer indítása Hálózati azonosító beállítása Lépjen be programozói módba Paraméterek[] Hálózati azonosító Üsse be az új azonosítót: ~ (alapértelmezett érték: ) Fő kapu száma: ~ WG Ajtó száma: ~ UID (=No, =WG, =ABA, =HEX) DHCP engedélyezése (:No, :En, =Exit) D. Kártyák hozzáadása és törlése Felhasználók száma: (~) Tag Information Kártya kód Terület kód Kártya kód Terület kód Egy kártya hozzáadása Lépjen be programozói módba Hozzáadás/törlés Hozzáadás Üsse be a kártya kódot Terület kód Kártya kód Több kártya hozzáadása Lépjen be programozói módba Hozzáadás/törlés Hozzáadás Üsse be a kártya kódot Üsse be a kártyák számát Érintse a kártyát az olvasóhoz Megjegyzés: Több, egymást számsorrendben követő kártya hozzáadásakor adja meg a feltanítani váró kártyák számát, majd érintse a legkisebb számkóddal rendelkező kártyát az olvasóhoz, ellenkező esetben egyesével mutassa fel a kártyákat. Felhasználói azonosító felfüggesztése Lépjen be programozói módba Hozzáadás/törlés Felfüggesztés Kezdő felh. cím Utolsó felh. cím Kártya felfüggesztése Lépjen be programozói módba Hozzáadás/törlés Felfüggesztés Terület kód Kártya kód Felhasználói azonosító újra aktiválása Lépjen be programozói módba Hozzáadás/törlés Törlés Kezdő felh. cím Utolsó felh. cím Kártya újra aktiválása Lépjen be programozói módba Hozzáadás/törlés Törlés Terület kód Kártya kód Felhasználói azonosító törlése Lépjen be programozói módba Hozzáadás/törlés Törlés Kezdő felh. cím Utolsó felh. cím Kártya törlése Lépjen be programozói módba Hozzáadás/törlés Törlés Terület kód Kártya kód Belépési mód beállítása Lépjen be programozói módba Felh. beállítások Belépési mód Felh. azonosító :Letiltás/:Kártya/:Kártya v. kód/: Kártya és kód E. PIN kód megadása Lépjen be programozói módba Felh. beállítások Jelszó Üsse be az jegyű felh. azonosítót Üsse be a jegyű PIN-kódot (~9999)

5 SOYAL ACCESS CONTROL SYSTEM AR-E/AR-EF F. Ujjlenyomat hozzáadása/törlése Hozzáadás Lépjen be programozói módba Felh. beállítások Ujjlenyomat hozzáadása Üsse be a felh. azonosítót Tegye az ujját az érzékelőhöz. Megjegyzés: Az azonosításhoz vagy ujjat is használhat. Az AR-EF olvasó érzékelőjéhez kétszer kell hozzáérinteni az ujjat. Törlés Lépjen be programozói módba Felh. beállítások Ujjlenyomat törlése Üsse be az jegyű felh. azonosítót Megjegyzés: Az összes felhasználói ujjlenyomat törléséhez üsse be: # G. Belépési mód Lépjen be programozói módba Felh. beállítások Belépési mód Üsse be az jegyű felhasználói azonosítót :Letiltás/:Kártya/:Kártya v. kód/:kártya és kód (EF Ujjlenyomat azonosítás: =Engedélyezés; =Tiltás) H. Élesítés jelszó Lépjen be programozói módba Paraméterek[] Élesítés jelszó Üsse be a jegyű PIN-kódot (~9999, alapértelmezett: ) A szoftver segítségével állítsa be az AR-9E képernyőn I. Élesítés késleltetési idő Lépjen be programozói módba Paraméterek[] Élesítés késleltetési idő Üsse be az élesítés késleltetés időtartamát: ~ másodperc Riasztási impulzus kimeneti idő beállítás: ~ (ms) J. Kényszer kód Lépjen be programozói módba Paraméterek[] Kényszer kód Üsse be a jegyű PIN-kódot (~9999) A szoftver segítségével állítsa be az AR-9E-V képernyőn Megjegyzés: A kényszer kód csak hálózati módban érhető el. A kényszer kód a belépési kódot helyettesíti és a számítógépre küld figyelmeztető üzenetet. K. Bemeneti csatlakozó Lépjen be programozói módba Eszközök Bemeneti csatlakozó :Lift ; :Host ; :LED ; :PRN (alapértelmezett:) Átviteli sebesség (alapértelmezett érték: 9) L. Riasztó funkció beállítása Működési feltételek:. Élesítés engedélyezése. Riasztó rendszer legyen bekötve Alkalmazás:. Az ajtó túl sokáig van nyitva: Az ajtó több ideig van nyitva, mint az ajtó relé idő + ajtó zárási idő.. Illetéktelen behatolás (Érvényes kártya felmutatása nélküli belépés): Erőszakos behatolás vagy érvénytelen művelet.. Az ajtó állapota rendellenes: Tápellátás hiba után, ha az olvasó élesítve volt. Élesített állapot engedélyezése/tiltása: Önálló üzemmód Csak kártya Kártya vagy kód Kártya és kód Ajtónyitás után Ajtó nincs nyitva Felhasználói azonosító számj. Érvényes kártya felmutatása Érvényes kártya felmutatása számjegyű élesítő kód felhasználói kód számj. számj. felhasználói kód számjegyű élesítő kód Érvényes kártya felmutatása élesítő kód számjegyű élesítő kód Belépés programozói módban Élesítés: Lépjen be programozói módba Kilépés és élesítés Megjegyzés: Az érvényes kártya felmutatása helyett használhatja az ujjlenyomat azonosítás funkciót is. Beállítás Ujjlenyomat azonosítás (EF) Belépési mód (EF) Olvasó Kliens Olvasó Kliens :Letiltás :Engedélyezés :Tiltás :Kártya :Engedélyezés :Tiltás :Kártya vagy kód :Kártya és kód :Engedélyezés :Tiltás :Engedélyezés :Tiltás Tiltás: Lépjen be programozói módba Kilépés Érvénytelen felhasználó Ujjlenyomat+Kártya. Csak kártya.. Ujjlenyomat+Kártya. Ujjlenyomat+Kód. Kártya+Ujjl.+Kód. Kártya+Ujjl.+Kártya. Kód+Ujjl.+Kód. Kód+Ujjl.+Kártya. Csak kártya. Csak kód. Ujjlenyomat+Kártya+Kód. Kártya+Kód. Ujjlenyomat+Kód

6 AR-E/AR-EF V M. Anti-pass-back Az AR-U, AR-H/U vagy AR-U csatlakoztatott olvasóknál az Anti-pass-back funkció használatához a belpési módot állítsa "Csak kártya" módba. Olvasó engedélyezése Lépjen be programozói módba Paraméterek[] Anti-pass-back :Igen :Igen Kártya engedélyezése Lépjen be programozói módba Hozzáadás/Törlés 9 Antipass csoport Üsse be az jegyű kezdő felhasználói címet Üsse be az jegyű utolsó felhasználói címet :Igen N. Lift vezérlés A SOYAL AR-ROB liftvezérlőt csatlakoztatva rendelhet hozzá emeleteket a felhasználókhoz. Engedélyezés Lépjen be programozói módba Eszközök Bemenetek :Lift vezérlés Átviteli sebesség (~9) Lépjen be programozói módba Eszközök Bemenetek :Lift vezérlés (A L modul használata szükséges) Csoport Emelet 9 Egy emelet Lépjen be programozói módba Felh. beállítások Egy emelet Üsse be az jegyű felhasználói azonosítót Emelet száma: ~ Több emelet Lépjen be programozói módba Felh. beállítások Több emelet Üsse be az jegyű felhasználói azonosítót Csoport száma (~) Üsse be a jegyű emeletkódot (:tiltás, :engedélyezés) Példa: A. felhasználó számára engedélyezze a. és a. emelethez való hozzáférést: Lépjen be programozói módba Felh. beállítások Több emelet O. Ébresztő óra Lépjen be programozói módba Eszközök 9 Ébresztő óra Beállítás (~) Idő beállítása (~ óra); Csengetési idő beállítása (~) Hét napja beállítása (:tiltás, :engedélyezés) Eszköz telepítése Sziréna Alaplap DC Relépanel Mikrofon DC Mikrofon vezeték Mikrofon vezeték CTL M M P ALM Mikrofon M/M kimenet P. Automatikus ajtónyitás Lépjen be programozói módba Paraméterek[] Auto. ajtónyitás Automatikus ajtónyitás a vezérlőn (:tiltás, :engedélyezés) Automatikus ajtónyitáskor az ajtó azonnal kinyílik (:Nem, :Igen) WG bemenet automatikus ajtónyitás (:tiltás, :engedélyezés) Automatikus ajtónyitáskor az ajtó azonnal kinyílik (:Nem, :Igen) Q. Automatikus nyitvatartási idő Lépjen be programozói módba Eszközök Auto. nyitvatartási idő Beállítás (~) Idő beállítása (~ óra); Főkapu (:tiltás, : engedélyezés); WG bemenet (:tiltás, : engedélyezés) A hét napja (:tiltás, : engedélyezés)

7 SOYAL ACCESS CONTROL SYSTEM AR-E/AR-EF Firmware Frissítés A firmware frissítéséhez használja a SOYAL UdpUpdater" szoftvert. Az ikonra kattintva futtassa az "UdpUpdater.exe" fájlt. A szoftver megtalálható a SOYAL CD-n vagy lépjen be a weboldalra a letöltéshez A Firmware frissítése Vegye fel a kapcsolatot a viszonteladóval a legfrissebb Firmware ISP fájl beszerzéséhez.. Adja meg az IP címet és a Portot.. A [Load F/W] gombra kattintva tallózza be a legújabb Firmware ISP fájlt.. Kattintson a legújabb Firmware ISP fájlra, majd nyomja meg az [Open] gombot.. A Firmware frissítés elindításához kattintson az [Update F/W] gombra.. Várja meg, míg a képernyőn megjelenik a [Firmware Update is Complete] üzenet. Gyári beállítások visszaállítása Összes eszköz beállításainak és a felhasználói kártyák törlése Összes eszköz beállításának és a felhasználói kártyák törlése: Lépjen be programozói módba Paraméterek 9 Gyári visszaállítás :Rendszer paraméterek; :Felhasználói adatok; :Rendszer és felhasználói beállítások IP cím alaphelyzetbe állítása: Tartsa nyomva a panelen található "RESET" gombot amíg a piros LED világítani nem kezd. Lásd a jobb oldali ábrát. Megjegyzés: A fenti műveletek után egy hosszú hangjelzés lesz hallható, várja meg a hangjelzés végét és indítsa újra a vezérlőt, ezután az eszköz visszaáll az alapértelmezett beállításokra. Megjegyzés: A gyári beállítások visszaállítása után resetelje a külső kommunikációs bemeneteket. Enélkül az ujjlenyomat érzékelő nem fog működni. Eszközök Külső kommunikációs bemenetek (:FP-; :Lift; :Vein; :FP-9; :Foglalt) RESET Menü. Hozzáadás/Törlés. Kártya ID megadása. Kártya feltanítása. Felh. cím kizárása. Kártya ID kizárása. Felh. cím törlése. Kártya ID törlése. Felh. cím enged.. Kártya ID enged 9. Antipass csoport. Felh. beállítások. Jelszó. Belépési mód. Egyéb beállítások. Egy emelet. Több emelet. Ujjlenyomat hozzáad.. Ujjlenyomat törlése. Paraméterek[]. Hálózati azonosító. Automatikus nyitás. Ajtó relé idő. Ajtó zárási idő. Riasztó relé idő. Riasztás késleltetés. Élesítés késleltetés. Élesítő kód. Paraméterek[]. Auto visszazárás.. Vegyes. Kényszer nyitás. Zárásra leáll. Anti-pass-back. Kényszer kód. Jelszó mód 9. Gyári visszaállítás. Eszközök. Nyelv. Mester kód. Mester tartomány. Bemenetek. Külső bemenetek. Nyitási idő. Információ. Óra beállítás 9. Ébresztő óra. Kilépés. Kilépés és élesítés

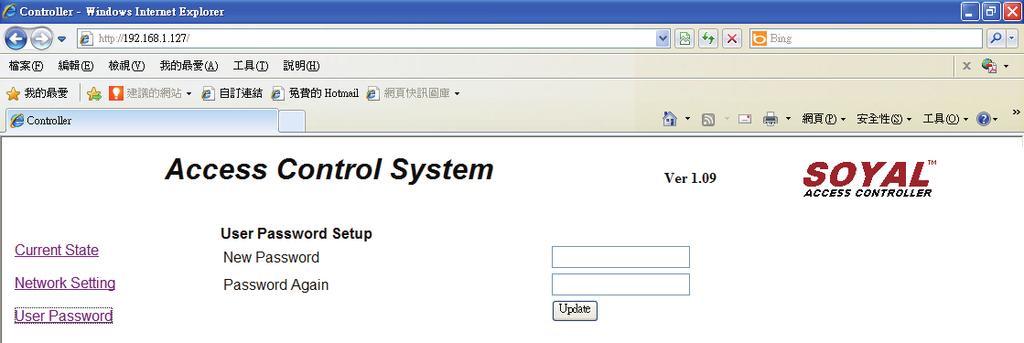

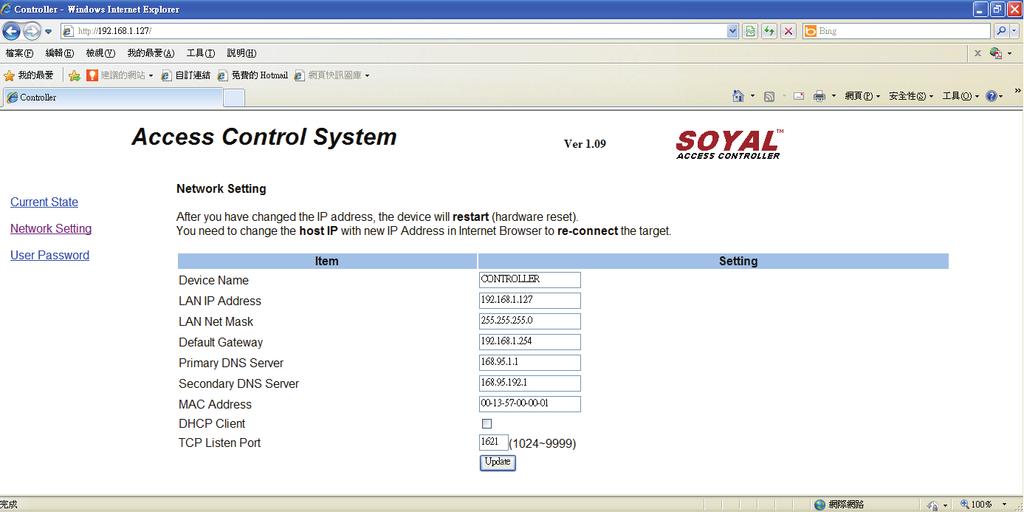

8 AR-E/AR-EF V IP beállítások Nyissa meg a böngészőt és írja be az alapértelmezett IP címet: Ha az AR- E/EF IP címét megváltoztatta, akkor az új IP címet adja meg! Oldal menü Current Status Network Setting User Password Szamítógép megtekintése IP beállítások Jelszó megváltoztatása Aktuális állapot Az aktív állapotban ellenőrizheti és láthatja, hogy milyen számítógépek csatlakoznak a hálózati modulhoz. Megmutatja, mely számítógépek csatlakoznak a hálózati modulhoz. AR- E/EF aktuális IP-címe Belépés felhasználói jelszóval Amikor a Networking Setting vagy User Password menüt választja először, akkor a felugró ablakban lépjen be a felhasználónév és jelszó megadásával. Alapértelmezett beállítás: Felhasználónév: admin Jelszó: nincs kitöltve, csak kattinton az OK gombra admin Hálózati beállítások Az alapértelmezett IP címet (9...) fogja látni. Ellenőrizze le a MAC címet, hogy azonos-e a hálózati modulon találhatóval, ekkor megváltoztathatja az IP-címet, majd kattintson az Update gombra a frissítés elkezdéséhez. A frissítés után csatlakozzon újra az eszközhöz a böngészőben az új IP címmel. Felhasználói jelszó A jelszó maximum karakter lehet és az A - Z vagy - 9 karakterekből állhat. Változtassa meg a jelszót, hogy megakadályozza az illetéktelenek hozzáférését a beállításokhoz. Budapest, Fogarasi út. Tel.: *-9, -, -99, -, - Fax: -9 Mobil: -, Budapest, Mester utca. Tel.: *-, -9, -, -, - Fax: - Mobil: 9-9, info@delton.hu Web: A dokumentáció a Delton szellemi tulajdona, ezért annak változtatása jogi következményeket vonhat maga után. A fordításból, illetve a nyomdai kivitelezésből származó hibákért felelősséget nem vállalunk. A leírás és a termék változtatásának jogát a forgalmazó és a gyártó fenntartja.
