1 Az európai Copernicus földfelszín monitorozási program aktuális eredményei és hazai vonatkozásai Maucha Gergely Lehoczki Róbert, Kosztra Barbara, Pataki Róbert, Petrik Ottó, Belényesi Márta, Kristóf Dániel, Gunawan Márta, Kerékgyártó Éva Földmérők Világnapja & Európai Földmérők és Geoinformatikusok Napja Földművelési Minisztérium, március 21. Földmérési, Távérzékelési és Földhivatali Főosztály 1149 Budapest, Bosnyák tér Budapest, Pf.: 585 Telefon: +36 (1) Fax: +36 (1) Honlap:

2 Részvétel a hazai és Európai földfelszín monitorozásban Hazai feladatok nemzeti felszínborítás referencia központként (NRC land cover): Az európai CORINE felszínborítás (CLC) és változás térképezések hazai szegmensének szervezése és végrehajtása Copernicus felszínborítás adatok (Nagyfelbontású felszínborítás rétegek, Lokális komponens adatok) ellenőrzése, gazdagítása Nemzeti esettanulmány készítése az EAGLE módszer alkalmazhatóságáról Európai feladatok 2001 óta részvétel az Európai Környezetvédelmi Ügynökség (EEA) intézményhálózatába tartozó felszínborítás témához kapcsolódó témaközpontokban: : European Topic Centre Urban, Land and Soil systems (ETC-ULS) Részvétel az európai felszínborítás adatbázisok elkészítésének koordinációjában (módszerfejlesztés, oktatás, ellenőrzés) Európa 39 országára Részvétel környezeti indikátorok fejlesztésében, tesztelésében Új Copernicus feladatok: Európai CLC2018 koordináció, nagyfelbontású rétegek és lokális komponens adatok ellenőrzése, továbbfejlesztése (CLC+) 2

3 COPERNICUS program A COPERNICUS az Európai Bizottság és az ESA közös kezdeményezése. A célja, hogy megfelelő információkat szolgáltasson a környezet és a biztonság vonatkozásában a döntéshozók és más felhasználók számára. COPERNICUS összetevők Űr-szegmens (pl.: Sentinel 1-2) Földfelszíni adatgyűjtés (in-situ) Szolgáltatások Forrás: EEA Szárazföld 3

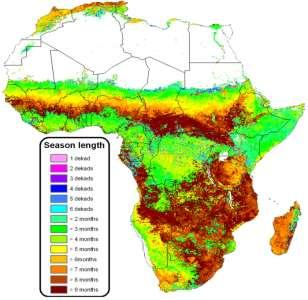

4 Copernicus földfelszín monitoring Globális komponens Globális komponens bio-fizikai paraméterek Páneurópai komponens Űrfelvétel mozaik, CLC, Nagyfelbontású felszínborítás rétegek Lokális ( hot spot térképezés) Urban Atlas, Folyómenti területek, és Natura 2000 területek felszínborítása Helyi komponens (in-situ) nemzeti adatok, EU-DEM, LUCAS Lokális komponens Pán-európai komponens Forrás: EEA 4

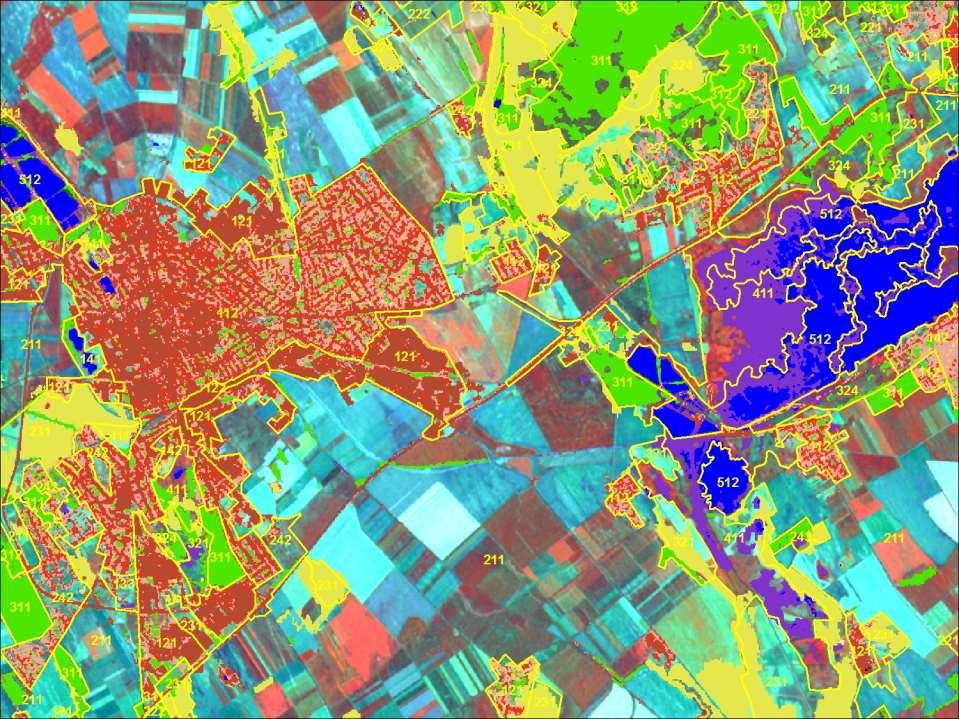

5 CORINE felszínborítás (CLC) térképezés CORINE = Co-ordination of Information on the Environment Módszertan Számítógéppel segített vizuális fotó interpretáció Bottom-up eljárások (FI, ES, DE, PT ) Felbontás Állapot rétegek M=1: (25ha MMU) Változás rétegek M=1: (5ha MMU) Idősor: 1990, 2000, 2006, 2012, 2018 (várható 2019-ben) 5

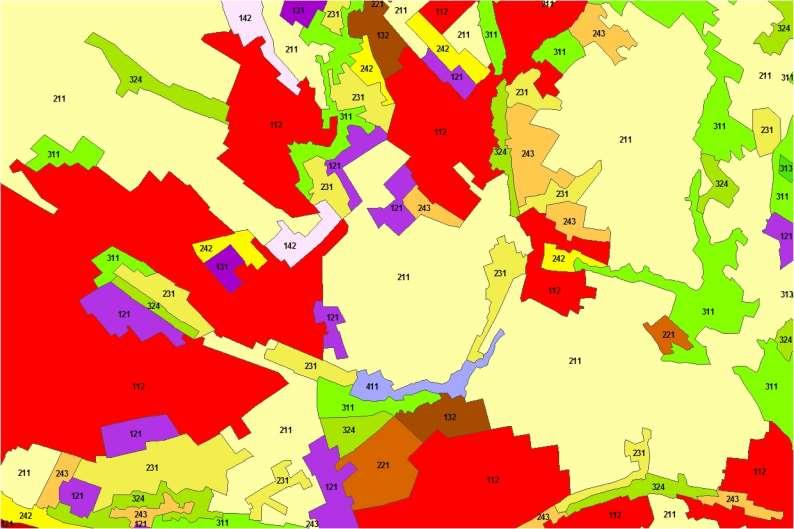

6 CORINE felszínborítás idősor (Bp. XVI. és XVII. - Csömör - Nagytarcsa - Pécel, M0 és M31) CLC2006 CLC2012 CLC2000 CLC1990 változások ( ) 6

7 Talajdegradáció területfogyasztás (Bp. XVI. és XVII. - Csömör - Nagytarcsa - Pécel, M0 és M31) Land take ( ) 7

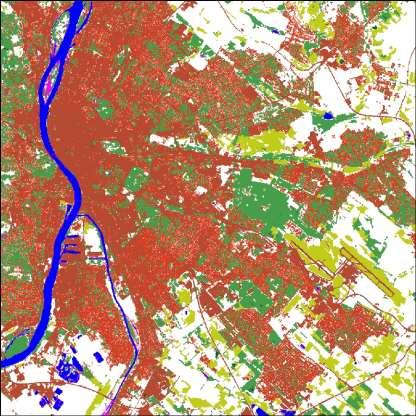

8 Nagyfelbontású felszínborítás rétegek Tematikus rétegek: 1. Talajfedés & változások: 2015, 2012, 2009, Faborítás, erdőtípusok & változások: 2015, Füves területek: 2015 (2012) 4. Vízfelületek és nedves területek: 2015, Fasorok, erdőcsoportok: 2015 A földfelszín (fél-)automatikus módszereken alapuló osztályozása Felbontás: 20m / 100m (5m SWF) Min. térképezett folt méret (Erdő típusok): 0,5 ha Minimális vonalas elem szélesség: 20 m Idősor: 2006, 2009 (csak Talajfedés), 2012 (5+ réteg), 2015,

9 9 IRS satellite images: Antrix Corporation Limited (2012), Distribution by Euromap GmbH, Germany, all rights reserved Actual questions A GIO Nagyfelbontású of Land Cover rétegek Mapping ellenőrzésének in Hungary and tapasztalatai in Europe 9 Activity Fény-Tér-Kép of the Department konferencia of Environmental szeptember Applications of Gyöngyös Remote Sensing

10 10 10

15 Talajfedettség kompozit 2012, 2009, 2006 RGB 15 Magyarország légifelmérése program keretében készített légifelvételek. A GIO Nagyfelbontású rétegek ellenőrzésének tapasztalatai 15 Fény-Tér-Kép konferencia szeptember Gyöngyös

16 Lokális komponens rétegek (2012) Urban Atlas 693 város egyben Riparian Zones 48 vízgyűjtő terület egyben N2K területek 16

17 Lokális komponens rétegek (2012) 17

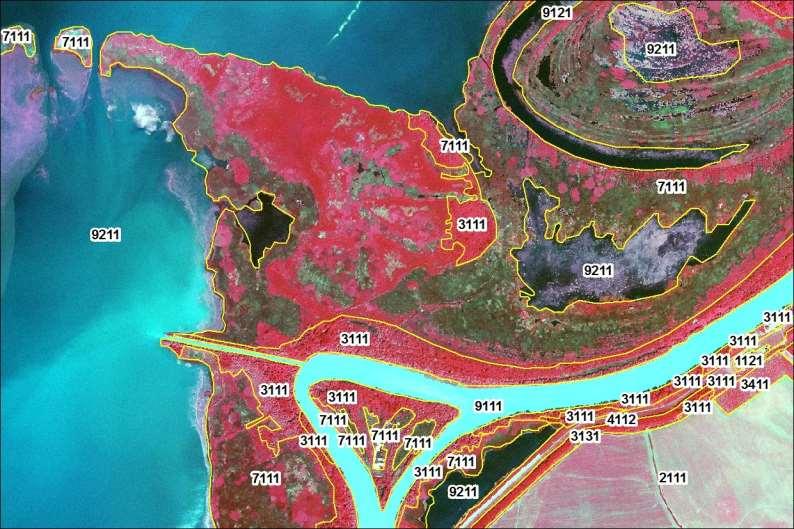

18 Lokális komponens Folyómenti Zónák / N2K

19 Lokális komponens Folyómenti Zónák / N2K

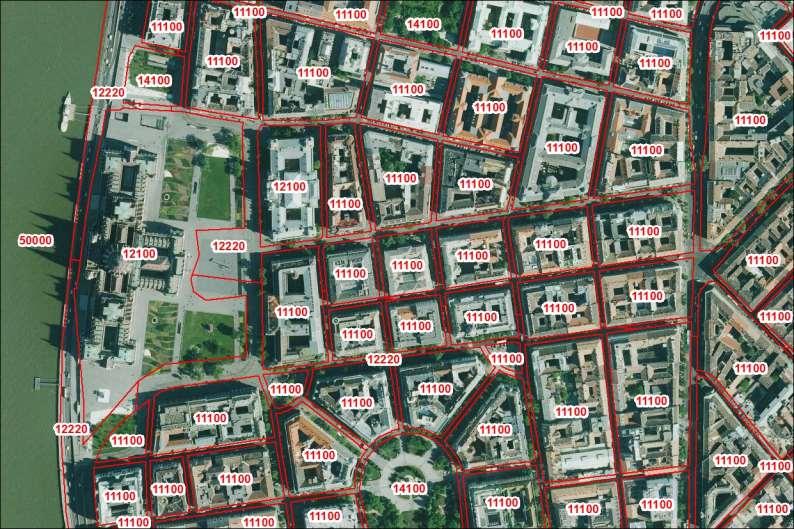

20 Urban Atlas 2012 (Budapest, Parlament és környéke) 20

21 Az Urban Atlas adatbázis gazdagítása A Copernius Magyarország projekt keretében Az Urban Atlas adatbázis gazdagítása földhasználati adatok hozzáadásával Módszertan kidolgozása folyamatban Dunakeszi belterület (2015) 21

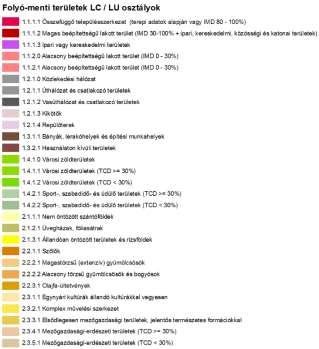

22 Lokális komponens rétegek - kategóriarendszer RZ, N2K: MAES alapú kategóriarendszer UA: CLC-szerű kategóriák 22

23 Létező nehézségek, felhasználói igények Sokféle felszínborítás adatbázis készül, de hiányos a harmonizáció eltérő kategóriarendszerek, eltérő méretarány eltérő formátum (vektor / raszter) tematikus átfedések, párhuzamosságok, ellentmondások statisztikai összehasonlíthatóság problémái Sok CORINE felszínborítás alapú modellszámítás létezik európai szinten szükséges a kompatibilitás fenntartása a létező idősorokkal (pl. CLC) nagyobb térbeli és tematikus felbontásra lenne szükség logikusabb tematikus struktúrára lenne szükség 23

24 EAGLE modell A tematikus tulajdonságok dekompozíciója: A.) Felszínborítás komponensek (Land Cover Components LCC) mesterséges és természetes abiotikus felszínek, növényzet, víz B.) Földhasználat attribútumok (Land Use Attributes LUA) mezőgazdaság, erdészet, ipar, közlekedés, szolgáltatás, védelem stb. C.) Egyéb jellemzők (Characteristics CH) térbeli mintázat, bio-fizikai paraméterek, élőhely típus, művelési módszerek stb. 24

25 CORINE felszínborítás osztályok szemantikai felbontása Felszínborítás Földhasználat Jellemző Paraméter/ Intenzitás 25

26 EAGLE munkacsoport: Az európai földfelszín-monitorozás jövőképe 26

27 I. Hazai EAGLE esettanulmány nagyfelbontású CLC előállítására Copernicus adatok I.a: Fordítás INPUT rétegek EAGLE rétegek II: Lekérdezés EAGLE rétegek nagyfelbontású CLC III: Generalizálás nagyfelbontású CLC európai CLC Nemzeti adatok Űrfelvételek (Sentinelek is) EAGLE rétegek (20m raszter) nagyfelb. CLC (20m raszter) európai CLC 25 ha MMU Nemzeti ortofotó I.b: Közvetlen előállítás EAGLE rétegek 27

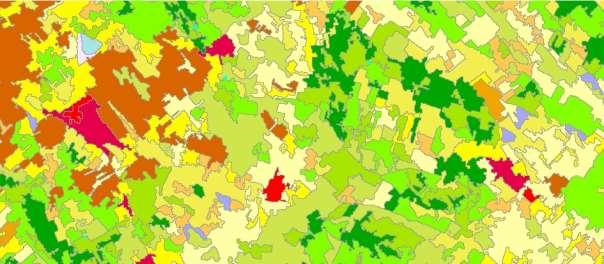

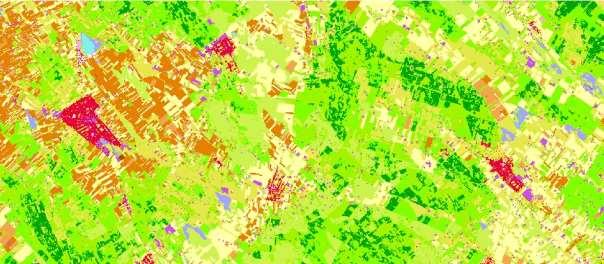

28 I. Hazai EAGLE esettanulmány nagyfelbontású CLC előállítására CLC2012 (25 ha) CLC nemzeti adatból (25 ha) Nemzeti CLC (20x20 m) 28

29 II. Élőhely alaptérkép előállítása a KEHOP430 projekt keretében Bemenő adatok Adatkocka Ökoszisztéma alaptérkép Meglevő térinformatikai adatbázisok Távérzékeléssel gyűjtött adatok Új térképezés Referencia adatok (ÁNÉR) Forrás: Egységes geometria (20m raszter) Egységes vetület (ETRS1989 LAEA) INSPIRE kompatibilis metaadatok Cella alapú SQL lekérdezések Egyéb lehetséges adatbányászat 20m raszter, európai vetület MAES alapú kategóriarendszer ÁNÉR-ből optimalizálva Bővíthető a rendelkezésre álló bemenő adatok szabta korlátokkal 29

30 Lekérdezések kialakítása célkategóriák szerint Lekérdezési szabálysor összeállítása A lekérdezési szabálysor átfordítása Python script-be A projekt előrehaladtával és a módszertan finomodásával (iterációk) a szabálysorok is egyre részletesebbek lesznek 30

31 A közösségi jelentőségű természeti értékek hosszú távú megőrzését és fejlesztését, valamint az EU Biológiai Sokféleség Stratégia 2020 célkitűzésének hazai szintű megvalósítását megalapozó stratégiai vizsgálatok Kedvezményezett: Földművelésügyi Minisztérium Partnerek: MTA Ökológiai Kutató Központ, BFKH Földmérési, Távérzékelési és Földhivatali Főosztály (~ FÖMI), Hortobágyi Nemzeti Park Igazgatóság, Kiskunsági Nemzeti Park Igazgatóság Területi fókusz: Natura 2000 hálózat, természetes és természetközeli ökoszisztémák az ország teljes területe Időtartam: Előkészítés: október szeptember 31. Megvalósítás: 2017 október december 31. Költségvetés: 1,07 milliárd Ft 31

32 II. Élőhely alaptérkép előállítása a KEHOP430 projekt keretében 32

33 II. Élőhely alaptérkép előállítása a KEHOP430 projekt keretében 33

34 III. Új EAGLE alapú földfelszín monitorozási koncepció kialakítása (CLC+) Az EEA és a DG Grow Copernicus finanszírozású kezdeményezése Várhatóan 2018-as referencia időpontra elkészül! CLC-Backbone: 10m felbontású felszínborítás alaptérkép teljes Európára szegmentáció, jelentéssel bíró objektumok lehatárolása CLC-Core: Grid alapú harmonizált adatkocka (100m felbontás) CLC+: Térben és tematikusan is megnövelt felbontású CLC adatbázis (100m) raszter CLC-Legacy: A harmonizáció megteremtése a létező CLC adatokkal (100m raszter, de 5ha MMU, idősor) 34

35 LETÖLTÉS / Hasznos linkek COPERNICUS programról átfogóan: A COPERNICUS GIO Land termékek egész Európa területére ingyenesen elérhetőek közös európai területtartó vetületben (ETRS89 - LAEA): A Magyarországra vonatkozó adatok az alábbi linken keresztül érhetőek el: A letölthető ZIP fájlok tartalma: adatbázis (shp vagy tif), magyar nyelvű metaadat fájl (.xml), magyar nyelvű nómenklatúra (.xlsx), magyar nyelvű jelmagyarázat (.lyr) és angol nyelvű specifikáció (.pdf). A letölthető adatbázisok szabadon felhasználhatók, amennyiben 1) a forrásra vonatkozó hivatkozást, 2) a felelősségi nyilatkozatot, valamint 3) a Copernicus program illetve az EU logóját feltüntetik. Megtekintésre: Várjuk a visszajelzéseket! 35

36 Köszönöm a figyelmet! Maucha Gergely környezetvédelmi távérzékelési csoportvezető maucha.gergely@bfkh.gov.hu Telefon: Földmérési, Távérzékelési és Földhivatali Főosztály 1149 Budapest, Bosnyák tér Budapest, Pf.: 585 Telefon: +36 (1) Fax: +36 (1) info@fomi.hu Honlap:
