1 SCI-Network Távközlési és Hálózatintegrációs zrt. T.: F.: Gigabites mikrohullámú összeköttetések Trencsánszky Imre vezetı hálózati mérnök Nem tudtuk, hogy lehetetlen, ezért megcsináltuk. SCI-Network zrt.

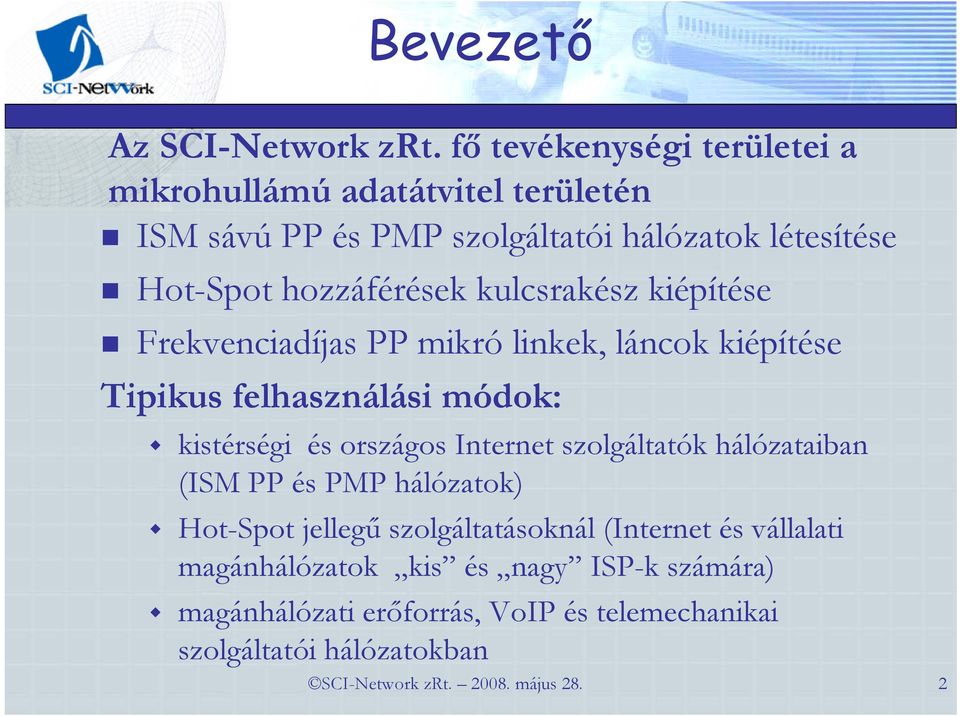

2 Bevezetı Az SCI-Network zrt. fı tevékenységi területei a mikrohullámú adatátvitel területén ISM sávú PP és PMP szolgáltatói hálózatok létesítése Hot-Spot hozzáférések kulcsrakész kiépítése Frekvenciadíjas PP mikró linkek, láncok kiépítése Tipikus felhasználási módok: kistérségi és országos Internet szolgáltatók hálózataiban (ISM PP és PMP hálózatok) Hot-Spot jellegő szolgáltatásoknál (Internet és vállalati magánhálózatok kis és nagy ISP-k számára) magánhálózati erıforrás, VoIP és telemechanikai szolgáltatói hálózatokban SCI-Network zrt május 28. 2

3 A PP rádiós eszközeinkkel szemben támasztott követelmények Pont pont (P-P) gerinc összeköttetések Nagytávolságú (>20 km) összeköttetésre is alkalmas legyen Nagy átviteli sebesség ( Nagy és kicsi fogalma?) Csak a rendszert körülvevı technológiák között értelmezett Jelenlegi önkényes felosztásunk szerint: Mbit/s => közepes kapacitás 100 Mbit/s-1 Gbit/s-ig => nagy kapacitás Frekvencia 5 GHz-es ISM sávok vagy NHH által kijelölt, fizetıs frekvencia sáv : (PDH, SDH és FE,GbE rádiók) Osztott kivitel (IDU-ODU), SNMP menedzselhetıség 802.1q VLAN támogatás vagy külön menedzsment interfész QoS priorizáció és sávszélességmenedzsment lehetısége SCI-Network zrt május 28. 3

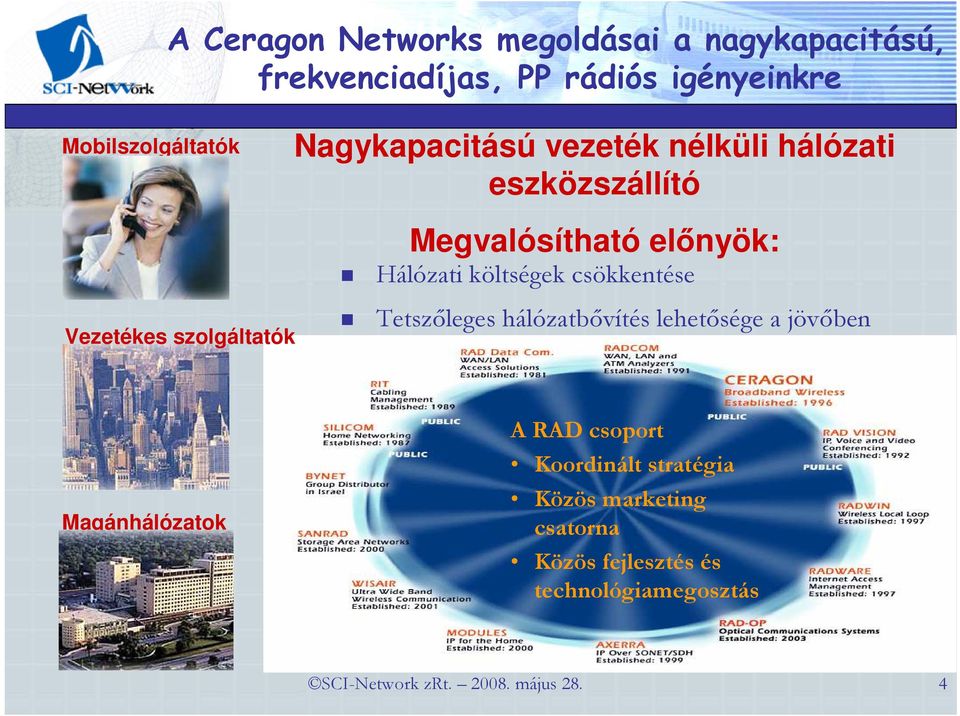

4 Mobilszolgáltatók A Ceragon Networks megoldásai a nagykapacitású, frekvenciadíjas, PP rádiós igényeinkre Vezetékes szolgáltatók Nagykapacitású vezeték nélküli hálózati eszközszállító Megvalósítható elınyök: Hálózati költségek csökkentése Tetszıleges hálózatbıvítés lehetısége a jövıben Magánhálózatok A RAD csoport Koordinált stratégia Közös marketing csatorna Közös fejlesztés és technológiamegosztás SCI-Network zrt május 28. 4

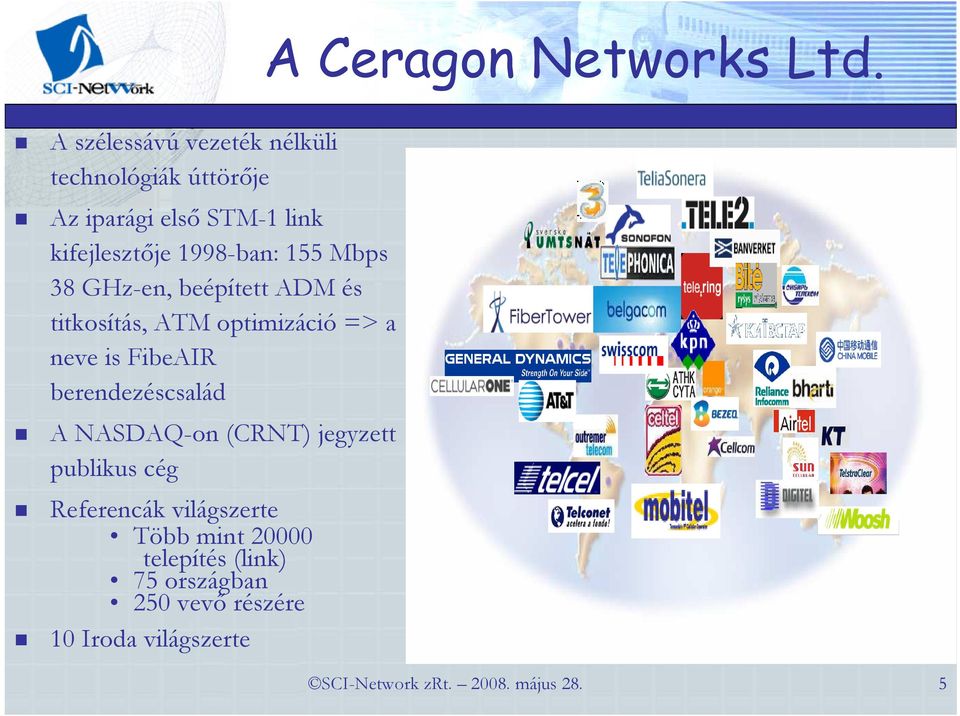

5 A Ceragon Networks Ltd. A szélessávú vezeték nélküli technológiák úttörıje Az iparági elsı STM-1 link kifejlesztıje 1998-ban: 155 Mbps 38 GHz-en, beépített ADM és titkosítás, ATM optimizáció => a neve is FibeAIR berendezéscsalád A NASDAQ-on (CRNT) jegyzett publikus cég Referencák világszerte Több mint telepítés (link) 75 országban 250 vevı részére 10 Iroda világszerte SCI-Network zrt május 28. 5

6 Referenciák Néhány Európai referencia Németország Deutsche Telekom (100 Link) KDZ Siegen (70 Link) WDR (4 Link) University of Mainz (35 Link) Hollandia: KPN (70 Link) Telfort GSM (60 Link) Versatel (50 Link) Svájc: Swisscom Broadcast (70 Link) Ausztria: Hutchison 3 G (40 Link) Telering GSM (10 Link) Katonai alkalmazások: USA, Izrael, Németország, Dél- Korea, Szingapúr hadseregei SCI-Network zrt május 28. 6

7 Gyártás 1500 négyzetméteren folyik a gyártás Rendelés után azonnali és kulcsrakész gyártás (a Flextronics és két másik nagy bérgyártó részérıl az USA-ban és az EU-ban) Kapacitás > 800 terminál havonta Gyártás és Minıségellenırzés: vibrációs és hıkamrában mindenegyes példány tesztelése ISO 9001:2000, ISO 9002:2000 és ISO minısítések SCI-Network zrt május 28. 7

8 Minıségbiztosítás A Ceragon minıségbiztosítási politikája: Kiemelkedı minıségő, nagy megbízhatóságú termékek és szolgáltatások szállítása a magas követelményeket támasztó telekommunikációs, kormányzati, katonai és egészségügyi szektorból jövı megrendelık részére is, ahol extrém hımérsékletet, vibrációt, ill. külsı behatásokat is el kell tudjon viselni a berendezés SCI-Network zrt május 28. 8

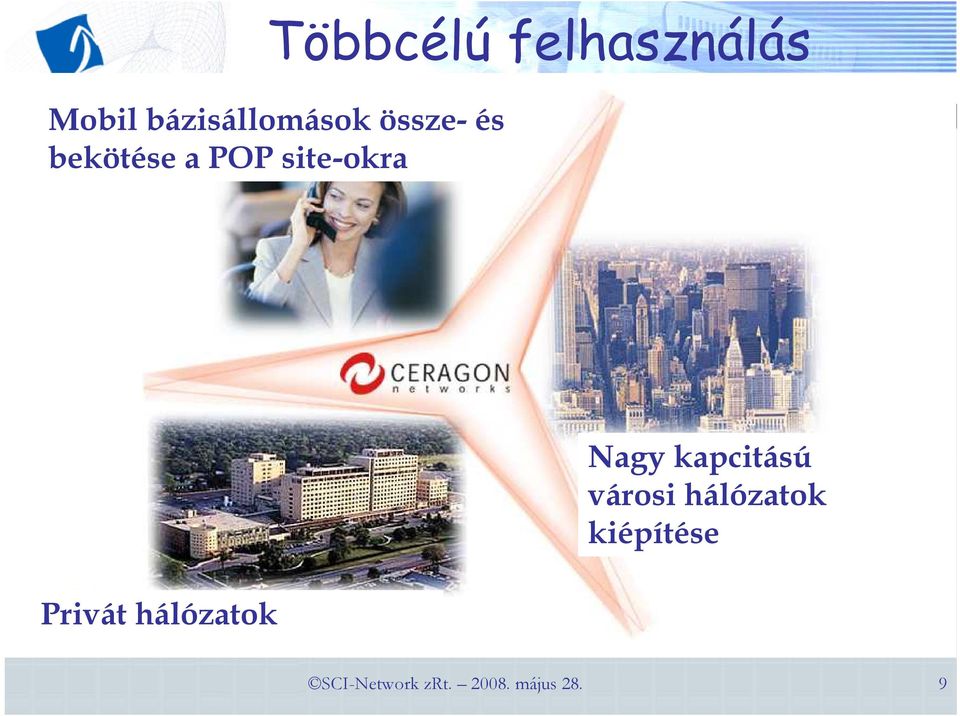

9 Többcélú felhasználás Mobil bázisállomások össze- és bekötése a POP site-okra Privát hálózatok Nagy kapcitású városi hálózatok kiépítése SCI-Network zrt május 28. 9

10 Távközlési tendenciák HSI Triple Play PSTN Voice VoIP TDM Leased-Lines ATM/FR Mobile Voice Ethernet L2 & L3 VPN 3G (R5/6) SCI-Network zrt május

11 Piaci igények Nagy kapacitás igény A hálózat komplexitás kezelhetısége Változatos protokoll- és interfészválaszték Gyors átkonfigurálási lehetıség bıvítés és változó igények esetén (jövıálló befektetés) Költségcsökkentés Igények A megoldás A Család Kezdı beruházási költség Mőködési költségek Fenntartási költségek SCI-Network zrt május

12 A 1500 Család A fıbb konfigurációs lehetıségek egyetlen, kompakt platformon Fizikai interfészek Frekvencia sáv nxstm-1/oc-3(optical SM/MM, Electrical) 38 GHz STM-4 /OC-12(Optical SM) 31 GHz 32 GHz 29 GHz nxe3/ds3 28 GHz 26 GHz nxe1/t1 23 GHz nx10/100baset 18 GHz 15 GHz GigE (Electrical,Optical) 10/100BaseT+E3/DS3 10/100BaseT+8xE1/T1 13 GHz 400 Mbps 900 Mbps Moduláris, flexibilis, skálázható 11 GHz 8 GHz 7 GHz 6 GHz 2xE3/DS3+8xE1/T1 SCI-Network zrt május

13 Dinamikus Adaptív Moduláció és HSB funkciók ACM (Adaptive Modulation) QPSK- 256QAM ATPC-vel kiegészítve (automatikus teljesítményszabályozás) Hitless-Errorless átkapcsolás 1+0, 2+0 & 1+1 Hot Stand-By (HSB) kevesebb mint 50 ms átkapcsolási idı SCI-Network zrt május

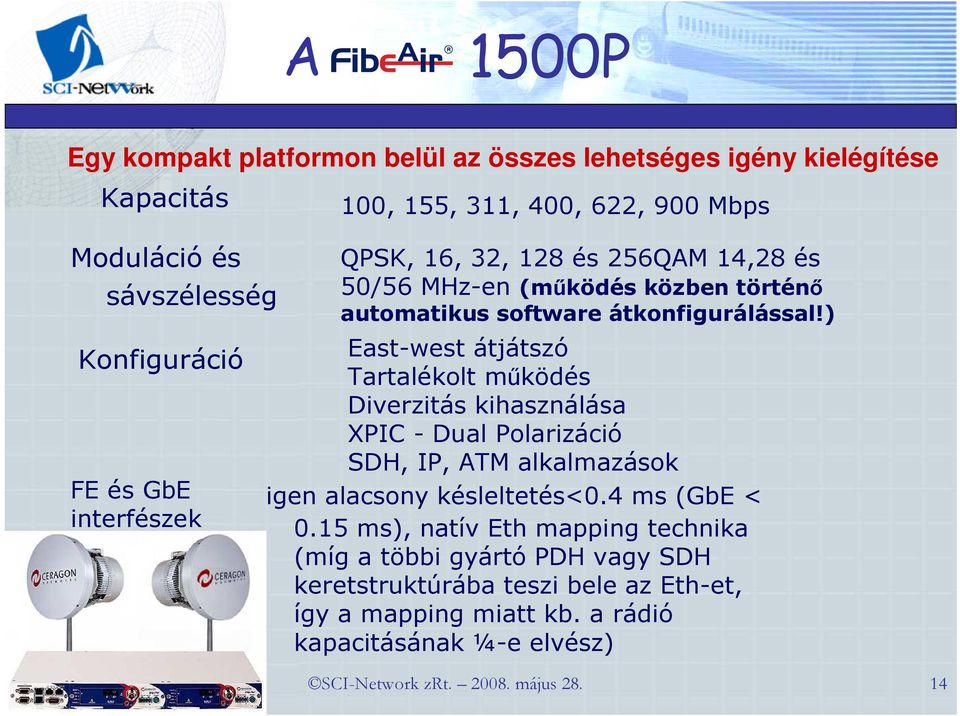

14 A 1500P Egy kompakt platformon belül az összes lehetséges igény kielégítése Kapacitás 100, 155, 311, 400, 622, 900 Mbps Moduláció és sávszélesség Konfiguráció FE és GbE interfészek QPSK, 16, 32, 128 és 256QAM 14,28 és 50/56 MHz-en (mőködés közben történı automatikus software átkonfigurálással!) East-west átjátszó Tartalékolt mőködés Diverzitás kihasználása XPIC - Dual Polarizáció SDH, IP, ATM alkalmazások igen alacsony késleltetés<0.4 ms (GbE < 0.15 ms), natív Eth mapping technika (míg a többi gyártó PDH vagy SDH keretstruktúrába teszi bele az Eth-et, így a mapping miatt kb. a rádió kapacitásának ¼-e elvész) SCI-Network zrt május

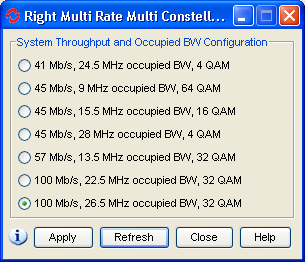

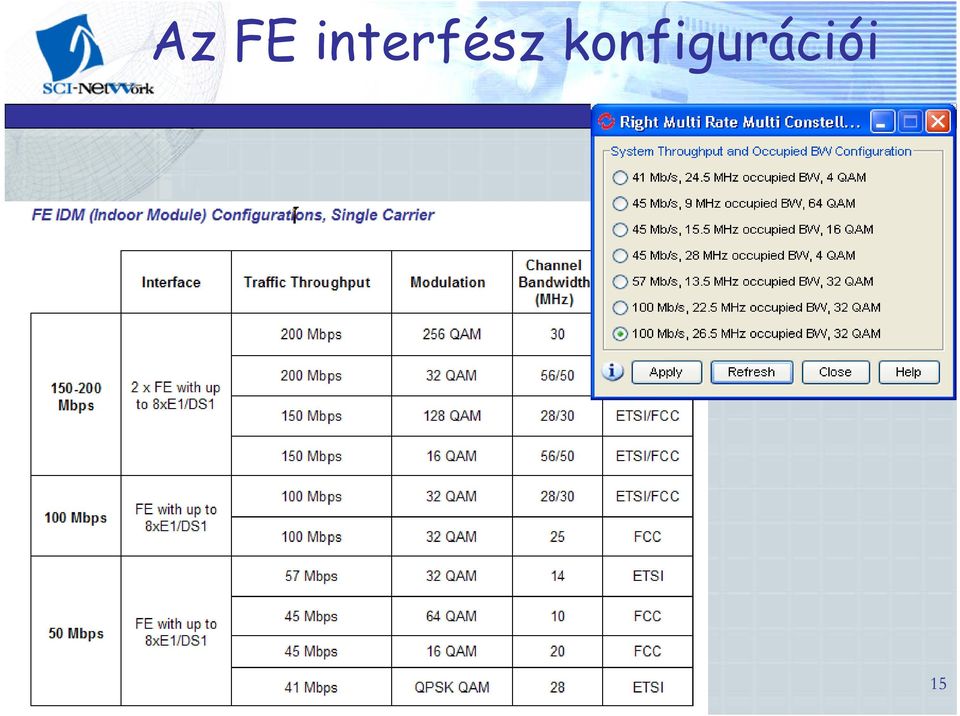

15 Az FE interfész konfigurációi SCI-Network zrt május

16 A GbE interfész konfigurációi SCI-Network zrt május

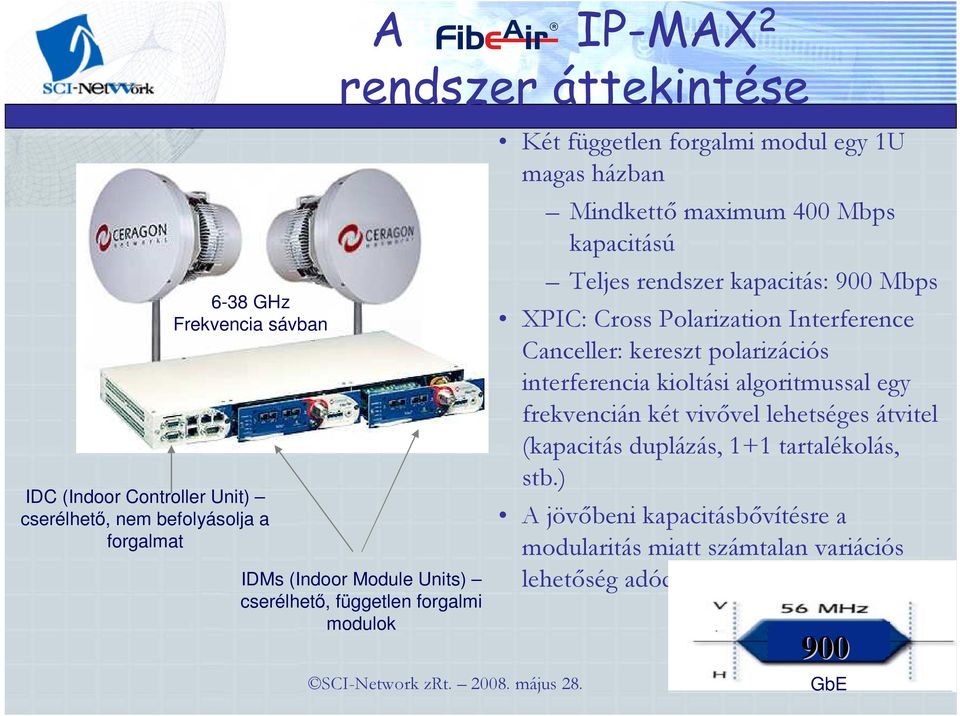

17 6-38 GHz Frekvencia sávban IDC (Indoor Controller Unit) cserélhetı, nem befolyásolja a forgalmat A IP-MAX 2 rendszer áttekintése IDMs (Indoor Module Units) cserélhetı, független forgalmi modulok Két független forgalmi modul egy 1U magas házban Mindkettı maximum 400 Mbps kapacitású Teljes rendszer kapacitás: 900 Mbps XPIC: Cross Polarization Interference Canceller: kereszt polarizációs interferencia kioltási algoritmussal egy frekvencián két vivıvel lehetséges átvitel (kapacitás duplázás, 1+1 tartalékolás, stb.) A jövıbeni kapacitásbıvítésre a modularitás miatt számtalan variációs lehetıség adódik 900 SCI-Network zrt május 28. GbE 17

18 Plug & Play modulok: Rendelkezésre állás- Megbízhatóság-Bıvíthetıség A hardware hatékony kihasználása Ugyanazon platformon lehetséges számtalan kapacitás, sávszélesség és hálózat topológiai konfiguráció = tervezhetı növekedési stratégia: akkor bıvít az ügyfél, amikor szüksége van a sávszélességre Különálló rendszer és modulok: Egyetlen platformként egy vagy több egyidejő rendszert képes kezelni= alacsony üzemeltetési költség (fenntartás, támogatás nyújtása, beruházás és üzemeltetés) Független Hot swap modulok : Egy modul upgrade-je, cseréje nem befolyásolja a másik forgalmát= magas rendelkezésre állás, konfigurációs biztonság SCI-Network zrt május

19 HP RF ODU-k extrém távolságokra 1500HP 3200T Legjobb System Gain (high power TX pwr + IF combiner) Nagy távolságra (2x es táv)e ), kis antennaméret (szélterhelés, installációs korlátok) Diverzitire optimalizált Költséghatékony, mert egy RFU és egy IDM kell a space diversity megvalósításához Széles interfész választék Az elsı natív módon IP-tudó, (nem SDH alapú) GbEthe interfésző berendezés apiacon SCI-Network zrt május

20 HP RF ODU-k extrém távolságokra RFU TX HPA OCB RF frekvencia 6 11 GHz Ultra Magas Tx power 32 dbm (33 dbm@ 64QAM) IF RX1 Osztott kivitelő vagy teljesen beltéri kivitel RX2 1500HP Block Diagram Antenna diameter 2ft 4ft 6ft 8ft 10ft Additional gain (db) H/W Protection, Space Diversity & Frequency Diversity Beépített Space Diversity egy RFU ODU-ban (2 vevı és egy adó egy ODU házban) A Space Diversity digitális multimódusú IF combinert használ Azonos csatornás kettıs polarizáziójú (Co-channel dual polarized=ccdp) kapacitásnövelés XPIC-kel SCI-Network zrt május

21 HP RF ODU-k extrém távolságokra Space Diversity IF Combining használatával Tx Rx Rx Direct Direct Tx Rx Rx Reflect Reflect STM-1 SD csak egy RFU-val Egy IDU egy IDM kártyával 2 vevı egy RFU-ban Flexible WG Elliptical WG or WG to Heliax SCI-Network zrt május

22 HP RF ODU-k extrém távolságokra Versenytársak hagyományos Space Ceragon SD megoldás Diversity megoldásai Main Main Antenna Antenna Diversity Antenna 1 x RFU Diversity Antenna 2 x IDUs 2 x ODUs 1 x IDM Nagyobb rendszer erısítés (System Gain) az IF combing alkalmazásával (kb 3 db javulás) SCI-Network zrt május

23 HP RF ODU-k extrém távolságokra Main Antenna Diversity Antenna Tartalékolt (HotStandBy) SD megoldás Nagyobb rendszer erısítés (System Gain) az IF combing alkalmazásával (kb 3 db javulás) Main Antenna A Space Diversity mindig mőködik! (egy Diversity IDU és ODU Antenna meghibásodása esetén is!) Versenytársak hagyományos tartalékolt SD megoldása 2 x Indoors Main Antenna 2 x Indoors Main Antenna A Space Diversity-t elveszti! Diversity Antenna Diversity Antenna SCI-Network zrt május

24 FibeAir IP 10 berendezéscsalád TDM és Ethernet interfészek egy IDU-n belül, Sávszélesség ugrás csak sw-es beállítással Tetszıleges Ceragon ODU-val mőködik (HP és SP) 6-38 GHz licensz díjas frekvenciákon Integrált TDM cross-connect Adaptív Moduláció (ACM) Integrált Ethernet switch Natív Ethernet és TDM QoS Mbps per radio IDU(QPSK-256 QAM) Észrevétlen skálázhatóság 7-56 MHz csatorna foglalás SCI-Network zrt május

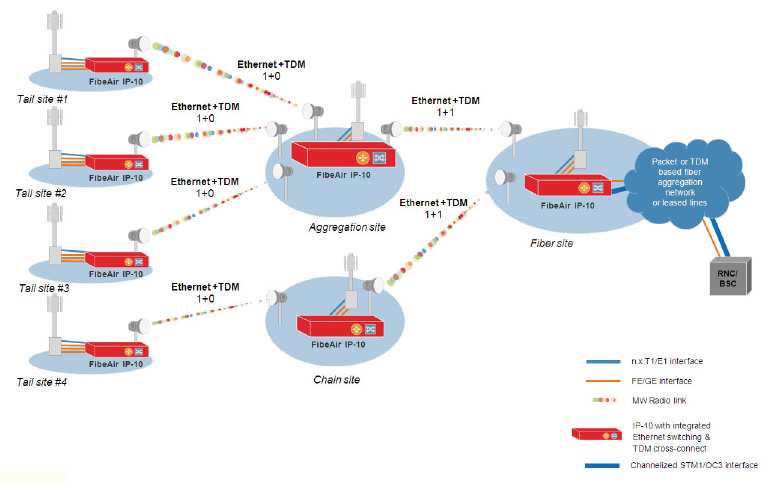

25 FibeAir IP 10 berendezéscsalád felépítése és tipikus alkalmazása SCI-Network zrt május

26 Menedzsment CeraView Ceragon Element Manager Szolgáltatások: egy link-re vonatkozó konfigurációs és fenntartási-mőködtetési feladatok, Performance Monitoring, távdiagnosztika, hibakeresés PolyView - A Ceragon magasszintő, integrált platformokra készített menedzsment rendszere Szolgáltatások: rendszer szintő konfiguráció, statisztikai riportok, topológiai áttekintés, a rendszer állapotának figyelése, riasztások SNMP, Java alapú Windows és Unix környezetben futtatható Más NMS platformokba kell beintegrálni (HPOV, SNMPc, ) In-band menedzsmentre is lehetıség van (mivel alaphelyzetben out-band) SCI-Network zrt május 28.

27 A menedzsment koncepció SCI-Network zrt május

28 Kormányzati és speciális felhasználások Ütésálló gumírozott, fémvázas dobozkivitel Gyors telepítési lehetıség (pl. katasztrófavédelmi helyzet vagy rendezvény miatt) bárhol egy tripod segítségével Kis fogyasztás Kis súly (IDU 3 kg, ODU 8 kg) Elviseli az extrém hımérsékletet, vibrációt és egyéb mostoha körülményeket (pl. por, nedvesség) SCI-Network zrt május

29 Houston Városa Nagykapacitású IP hálózat Nagykapacitású IP győrő a városi vízmővek részére IP gerinc PMP radióknak, amelyek IP kamerát, hang és adatátvitelt valósítanak meg Megfigyelési és telemechanikai vezérlırendszerek összekötésére a különbözı helyszíneken IP-MAX SCI-Network zrt május

30 400 Mbps IP Ring backhaul Houston Városa Nagykapacitású IP hálózat 6 Km 12 Km FibeAir IP-MAX Links: 6 Km 10 Km 12 Km Interfaces: 4xFE in one IDU Capacity: 400 Mbps over 30 MHz 13 Km 13 Km 10 Km 13 Km 13 Km Modulation: 256 QAM Frequency: 11Ghz Dual pole antenna 10 Km 10 Km Max distance: 16 Km 6 Km 6 Km 4 Km 4 Km 4 Km 4 Km 5 Km 5 Km 10 Km 10 Km = FibrAir IP-MAX PtP Links = BreezeAccess PtMP Base Stations & Cisco Switches 16 Km 16 Km SCI-Network zrt május

31 Siegen Önkormányzat Németország 9 km 3 km Phase 1 : SDH Radio + IP Emulation Interfaces: STM-1, 2xSTM-1 Capacity: 155, 311 Mbps Modulation: 16 & 128 QAM STM-1 Links STM-1 Links 2xSTM-1 Links 2xSTM-1 Links Frequency: 13, 23, 38 GHz Ch BW: 56 & 28 MHz Configuration: 1+0, 2+0 Dual pole antenna Max distance: 21 Km Phase 2 : Native GbE Radio links GbE Links GbE Links Interfaces: GbE Capacity: 300 Mbps Modulation: 128 QAM Frequency: 26 GHz Ch BW: 56 MHz SCI-Network zrt május Configuration: 1+0

32 Összegzés A Ceragon vezetéknélküli Optikai hálózatot ad Az utóbbi 2 évben bekövetkezett költségcsökkentések miatt ez megfizethetı, sıt sokszor egyetlen alternatívája az optikai STM-1/4, FE vagy GigE kapcsolatoknak Moduláris bıvítési lehetıségek, a rádió szoftverbıl konfigurálható tetszıleges kapacitásra ( Mbps-ig) (ALL in One Box: minden link továbbfejleszthetı igény szerint!) A meglévı hálózatba való zökkenımentes integrálhatóság Gyors telepíthetıség SCI-Network zrt május

33 Köszönöm a figyelmüket! timre@scinetwork.hu SCI-Network zrt május

34 Kiegészítések Érdeklıdıknek: megvalósítási lehetıségek, elérhetı Eth konfigurációk és példák SCI-Network zrt május

35 Tartalékolt rendszerkonfigurációk SCI-Network zrt május

36 XPIC (keresztpolarizációs elnyomás) mőködési elve SCI-Network zrt május

37 Tipikus rádiós IP gerinc kialakítása SCI-Network zrt május

38 Az Eth rádiók skálázhatósága 900 Mbps (GE) 400 Mbps (GE) 200 Mbps (2 FE) 100 Mbps (FE) 50 Mbps (FE) SCI-Network zrt május

39 A FibeAir IP-Max 2 megoldása 1,2xFE + 8xE1 with 50, 100, 150, 200 Mbps throughputs on a single carrier GbE + 8xE1 with 150, 300, 400 Mbps throughputs on a single carrier Double throughputs 800 Mbps & twice interfaces in a single IDU, over a single RF Channel Capacity upgrade with SW key license QoS support - By Port / VLAN 802.1p / Diffserv Fast Recovery Time to Support RSTP Highest Priority Level for BPDU Packets TDM Voice Transmission with Dynamic Allocation Supported Configurations: 1+0, 1+1, East-West, XPIC, Diversity, 2+0 in a single 1U IDU 14/28 MHz 28 MHz 28 MHz 30/50/56 MHz 56 MHz 56 MHz FE FE 2xFE 2xFE 400 GbE 900 GbE SCI-Network zrt május
