1 Tervezte és készítette Géczy László

2 ADATHORDOZÓ SZALAG Különböző ADATHORDOZÓK DAT, DATA DATA CARTRIDGE TAPE 1/2 SZALAG

3 A mágnesszalagos adatrögzítés eszközei az archiválásban fontos szerepet töltenek be. Az adattárolási kapacitásuk a jelenlegi közép kategóriájú winchesterekének 2-3 szorosa Két féle technika versenyez helikális lineáris

4 Orsós mágnesszalagon történő rögzítés 1. Linear Reel-to-reel nyomó görgők HÁTRA továbbító mágnes törlőfej írófej olvasófej továbbító görgők a szalagnak csak a fej előtti mozgatását végzik teli orsó viszonylag nagy tömegű orsókat külön motorok forgatják lengőkaros szalag előtároló és szalagfeszítő ELŐRE továbbító mágnes üres orsó Fizikai modell

5 Orsós mágnesszalagon történő rögzítés 1. Linear Reel-to-reel nyomó görgők HÁTRA továbbító mágnes törlőfej írófej olvasófej továbbító görgők a szalagnak csak a fej előtti mozgatását végzik teli orsó viszonylag nagy tömegű orsókat külön motorok forgatják lengőkaros szalag előtároló és szalagfeszítő ELŐRE továbbító mágnes üres orsó Fizikai modell

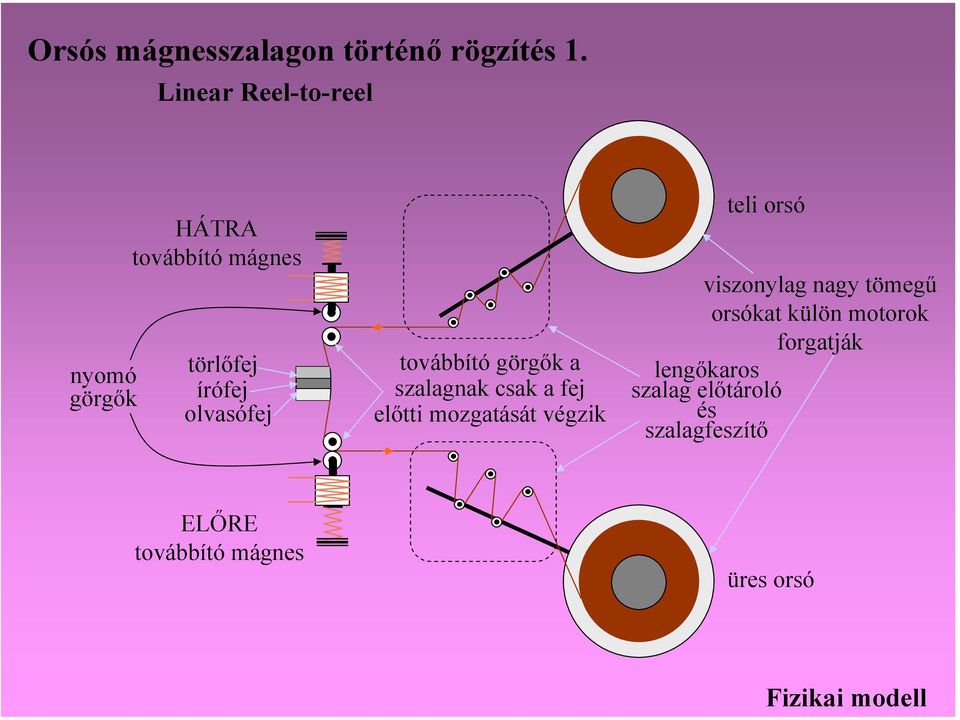

6 Orsós mágnesszalagon történő rögzítés 1. Linear Reel-to-reel nyomó görgők HÁTRA továbbító mágnes törlőfej írófej olvasófej továbbító görgők a szalagnak csak a fej előtti mozgatását végzik teli orsó viszonylag nagy tömegű orsókat külön motorok forgatják lengőkaros szalag előtároló és szalagfeszítő ELŐRE továbbító mágnes üres orsó Fizikai modell

7 Lengőkaros, nyomógörgős továbbítás szabályozási rendszere Linear Reel-to-reel -U orsó mozgató motor visszacsévélés visszaolvasás írás olvasás +U sebesség szabályozás szalag mozgató motor sebesség szabályozás +U Fizikai modell -U orsó mozgató motor

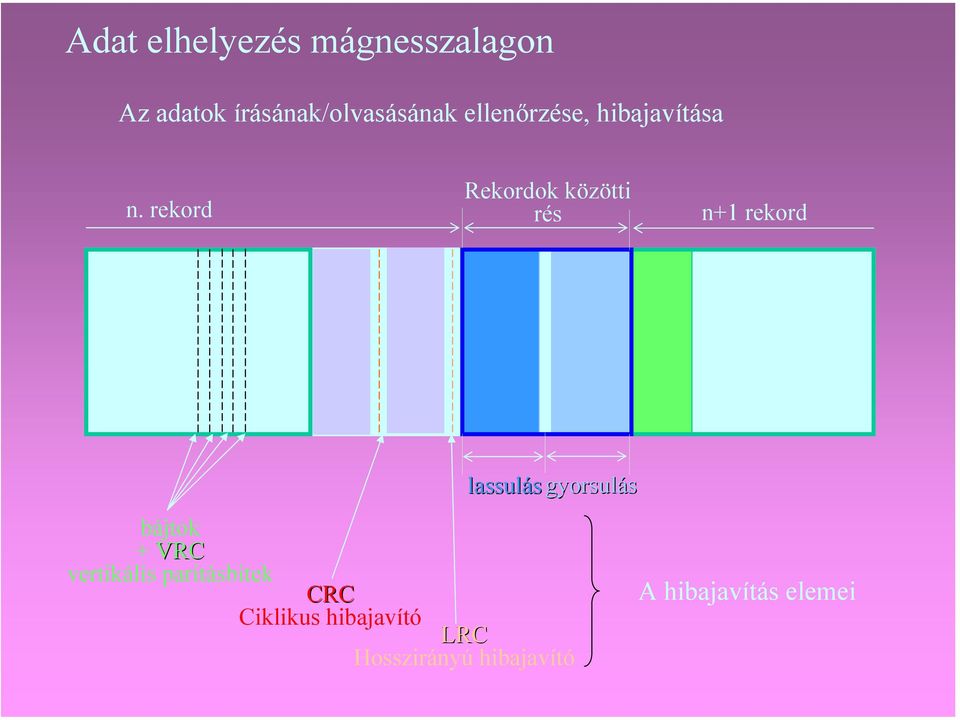

8 Adat elhelyezés mágnesszalagon Az adatok írásának/olvasásának ellenőrzése, hibajavítása n. rekord Rekordok közötti rés n+1 rekord lassulás gyorsulás bájtok + VRC vertikális paritásbitek CRC Ciklikus hibajavító LRC Hosszirányú hibajavító A hibajavítás elemei

9 Megállás, újra indítás következményei Rekordok közötti rés v lassulás gyorsulás lassulás gyorsulás t

10 A két görgős szalagtovábbításból származó nehézségek Φ = 0 N 1 N 2 F 1 = µ N 1 = F 2 = µ N 2 F 1 F 2 szalag továbbító erő

11 A két görgős szalagtovábbításból származó nehézségek ezt a jelenséget nevezik skew-nak Φ 0 N 1 N 2 F 1 = µ N 1 < F 2 = µ N 2 F 1 F 2 szalag továbbító erő A szalag élére nem lesznek merőlegesek a felírt bájtok. Minden szalag meghajtónál más szög érték a skew, ezért sajátos felírási és olvasási időzítésekkel kell ezt az értéket kompenzálni.

12 A skew hatásának kompenzálása 1. írási óraimpulzus késleltető t lépések 2 i+2 K K i+1 K K 2 i 2 2 K 2 1 K 2 0 K Clk Clk Clk Clk Q Q Q Q Clk Q Q Clk Q Q Q Q Q Q 2 i+2 2 i+1 2 i írásvédő kapcsoló 2 0 írótekercs Író tekercsek áramkörei

13 A skew hatásának kompenzálása 2. késleltetők t fokozatokban Olvasás Olvasó regiszter olvasott jel kapuzása S Olvasó tekercsek 2 i+1 2 i S R S R S R R S R S R i i+1 Olvasótekercsek áramkörei

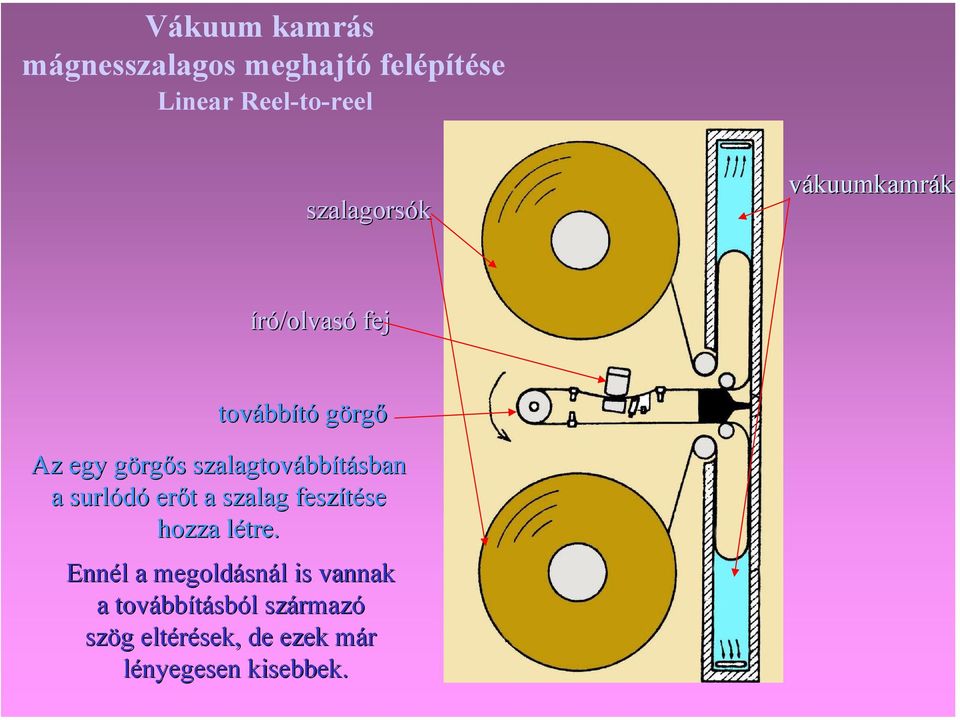

14 Vákuum kamrás mágnesszalagos meghajtó felépítése Linear Reel-to-reel szalagorsók vákuumkamrák író/olvasó fej továbbító görgő Az egy görgős szalagtovábbításban a surlódó erőt a szalag feszítése hozza létre. Ennél a megoldásnál is vannak a továbbításból származó szög eltérések,, de ezek már lényegesen kisebbek.

15 Mágnesszalag fej felépítése paramágneses ház irófej olvasófej árnyékoló lemezek

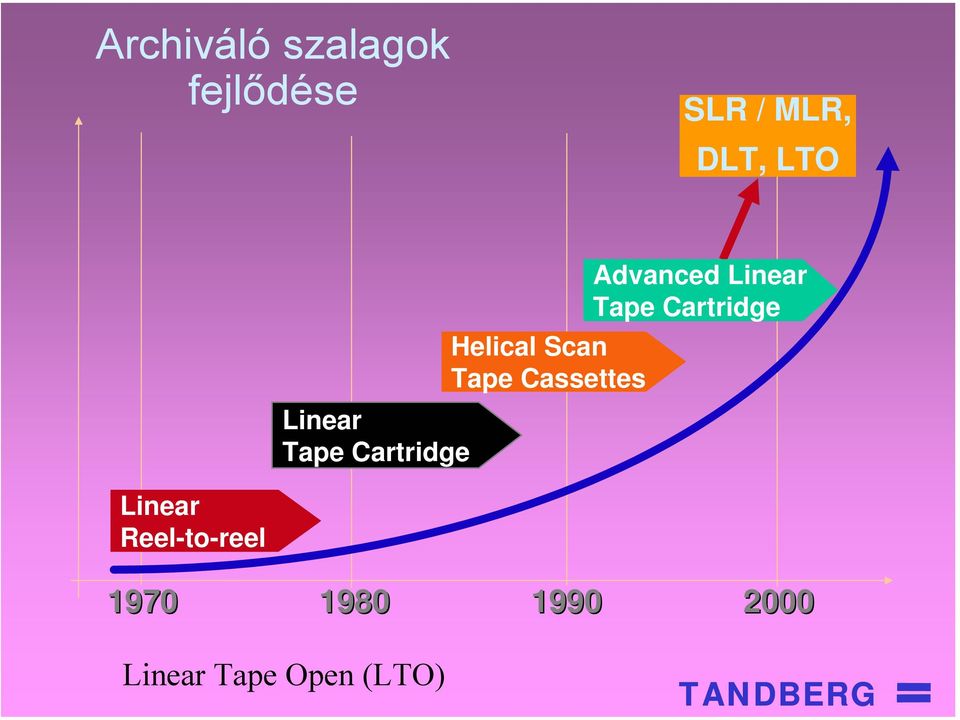

16 Archiváló szalagok fejlődése SLR / MLR, DLT, LTO Linear Tape Cartridge Helical Scan Tape Cassettes Advanced Linear Tape Cartridge Linear Reel-to-reel Linear Tape Open (LTO) TANDBERG

17 Linearis és Helikális rögzítési technologiák adathordozói Egyorsós cartridge Single Reel DLT Digital Linear Technology Szalag meghajtású catrridge Belt driven / Travan SLR / MLR Scalable Linear Recording Singlechannel Linear Recording Multichanel Linear Recording Helikális Helical Scan 4mm/8mm AIT Advanced Linear Tape Cartridge

18 Rugalmas szalag meghajtású lineáris rögzítésű cartridge kazetta működési vázlata motor meghajtó görgöje továbbító görgő író/olvasó fej a szalag védő a cartridge betolásakor kinyílik végtelen rugalmas szalag továbbító görgő mágnesszalag motor meghajtó görgöje szalagorsók végtelen rugalmas szalag cartridge 1mm vastag aluminium lapon

19 Rugalmas szalag meghajtású cartridge kazetta előnye Az orsókat a végtelen szalag mozgatja, a továbbító és a motor görgők áttételén keresztül. végtelen rugalmas szalag a T1 szakasz sebessége v1 a T2 szakasz sebessége v2 Lehetséges-e ez? Nem, mert a végtelen szalag minden pontja azonos sebességgel halad. Ebből következik, hogy a két orsó azonos kerületi sebességű és a mágnesszalag minden pontja azonos sebességgel halad. A szalagot nem terheli semmi féle húzó erő. Nem nyúlik meg a szalag. szalagorsó továbbító görgő motor meghajtó görgöje a mágnes szalag nem ér a továbbító görgőhöz

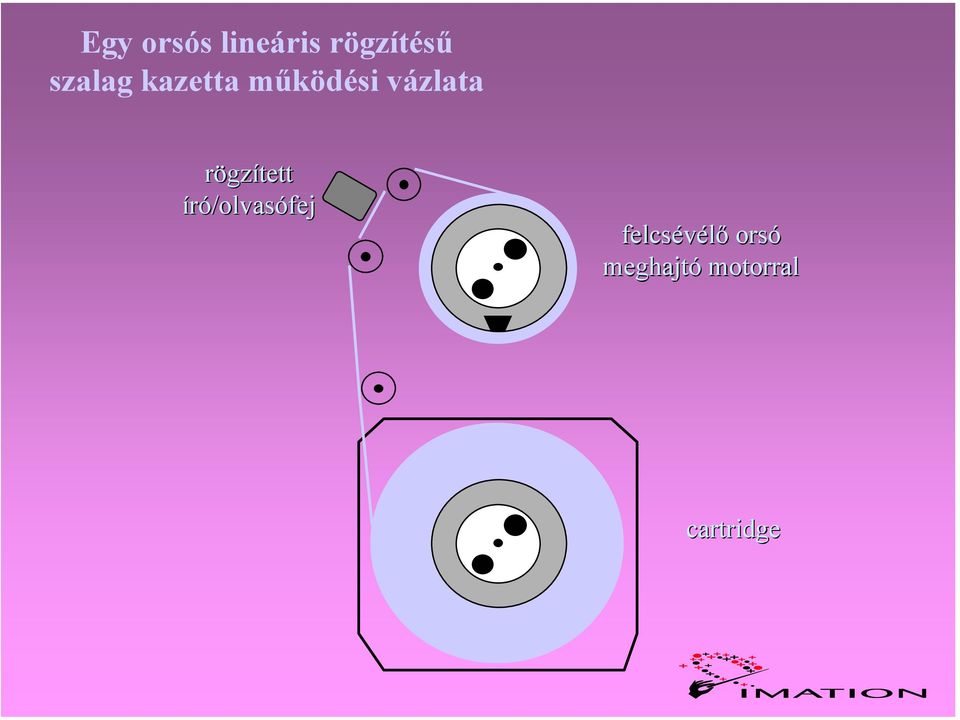

20 Egy orsós lineáris rögzítésű szalag kazetta működési vázlata rögzített író/olvasófej felcsévélő orsó meghajtó motorral cartridge

21 Egy orsós lineáris rögzítésű szalag kazetta író/olvasó egységének vázlata (3480/3490/3590) Magnetic Tape (Magnetic Coat Toward Inside) Kétirányú vékony film fej Thin Film Head Assembly (Bi-directional) Machine Reel Leader Block Szalag befűző kar Threader Arm File Reel

22 Helikális rögzítés sikkbeli működési vázlata mágnes fejek m eg szalag dőlés irányító forgódob vezető görgő h aj t ó vezető görgő rögzített görgő nyomó görgő szalag dőlés irányító támasztó görgő rögzített görgő meghajtó görgő rögzített görgő k a z e tt a

23 Digital AudioTape rögzítési technológia Inclined Post Guide Roller Rotary Drum Tension Post Guide Roller Capstan Tension Post 2000 rpm Pinch Roller Direction of Tape Travel 8.15 mm/sec

24 Szalag éle Adatok elhelyezkedése helikális rögzítésnél Szalag éle sávok, tracks

25 Mágnesszalagos tárak fejlődési fázisai Capacity Transfer Rate Access Time Automation

26 Tárolási kapacitás növelés lehetőségei 1. Szélesebb szalag 27%-kal nagyobb kapacitás 6.3 mm +27% 8 mm azonos méretű cartridge tokban azonos rögzítési sűrűség (tpi, bpi) mellett Az MR fej lehetővé teszi A sávsürűség megnövelsét a nagyobb jel-átviteli sebességet A megfelelő szervó rendszer a kapacitás és a megbízhatóság növelés feltételeit biztosítja. Az adathordozó (media) is szükséges része a kapacitás növelésének és ezzel egy idejűleg a jel adatátvitel sebességének is. TANDBERG

27 Tárolási kapacitás növelés lehetőségei 2. Több sáv Nagyobb adat mennyiség Metszetek oldal nézetben 2x 4x 8x írófej olvasófej SLR24/32/50 SLR100 SLR200 TANDBERG

28 Tárolási kapacitás növelés lehetőségei 3. Az MLR technológia: Multi-channel Linear Recording A fejeket a szalagra merőleges irányban mozgatva több sávot lehet írni és olvasni, mint ahány író/olvasó fej van szalag vándorlás Track Track Servo Track a fej követi a szalg vándorlást TANDBERG lengőtekercs

29 MLR technológiában szervo sáv segíti a megfelelő sáv felismerését, követését a fej követi a szalag vándorlást szalag vándorlás Track Track Servo Track lengőtekercs mozgatja a fejeket a sávokkal szinkronban TANDBERG

30 A szervo sáv működése olvasófej A B A 12-ből 1 szervó sáv azonosító jel törölt területek A szervó fej jel kimenete A B A TANDBERG

31 A sávok elhelyezkedése és sűrűségének növekedése 9 tracks 18 tracks 26 tracks 42 tracks Track 128 tape edge 32 data tracks 1/4 Inch 32 data tracks 32 data tracks 3 factory-written servo tracks Track 1 tape edge 32 data tracks

32 16 GB Format 0.25 inch 144 data tracks 24 servo tracks 30.5 µm track width

33 Imation 9840 The Cartridge Aluminium Baseplate Coplanar Reel-to-Reel Design Tape path internal to the cartridge Center Tape (250m) Loading Metal Particle MP Oe Media Linear Density bit/inch 16 Data Channel Head Design 5 Servo Bands (Factory Applied) 288 Data Tracks Track Density 709 Tracks per Inch

34 Hubs speed / tension control Cartridge Inside cartridge tape path Cartridge 6 Patents Pending 1 Patent Issued Flanges Metal base Tape guides Tape path / Head area Servo tracks Media Information Record MIR

35 Megbízhatósági tényezők Linearis és Helical rögzítési technológiáknál Linearis rögzítés Helikális rögzítés Longitudinalis Helikális -30% : -30% -40% : -20% Sávok szög hibája

36 Megbízhatósági tényezők mágnesszalag élettartama kémiailag stabil a poliészter-poliuretán (PE-PU) szalag Imation szabadalma a BlackWatch TM a szalag hátoldalának borítása. a felcsévélt szalagban az ujj lenyomat, por szemcse hatása a károsodás 9.6X, ill. 16X nagyításban Magnetic Coating Base film bevonat nélkül bevonattal Black Watch backcoating Ez a borítás gátolja a szennyeződéseknek a hidrolízis hatsára bekövetkező reakcióját a mágneses réteggel, megakadályozva a katasztrofális felületi és szerkezeti változásokat. Ezzel az eljárással közel 30 éves stabilitást lehet biztosítani az archiválásra szolgáló mágnesszalagoknak.

37 M eg mágnesszalag kopásának és roncsolodásának oka a rossz csévélés b íz h at ó sá A szalag orsó preciziós csévélés nélküli állapota A szalag orsó precziós csévélés utáni állapota g i t é n ye A szalag élének károsodása 40X nagyítás a szalag szeletelésének függvényében a szalag él minősége A nem jól szeletelt szalag éle a károsodás potenciális forrása. Imation szeletelésssel készült szalag éle ző k (1000X nagyítás)

38 Precision Spool Flange Spacing & Flange Taper Comparison Imation STANDARD Imation PRECISION EMTEC

39 Mágnesszalag és sebesség szalag technológiai fejlődési irányok Technology Capacity Transfer Rate Access Time GB 10 MB/s <10s GB 9 MB/s 60s SD-3 10/25/50GB 11.25MB/s 60s DLT GB 5 MB/s 60s GB 7 MB/s <10s AIT 25 GB 3 MB/s 30s Mammoth 20 GB 3 MB/s 55s
