1 MERKPT LKÁSSZELLŐZÉSI RENSZER

2 OMEKT szellőztetőgép Légszállítási tartomány 0 és 1000 m³/h között OMEKT szellőztetőgép tulajdonságai és előnyei: Energiahatékony megoldás; Plug&Play elv - a készülék teljesen elő van készítve a beüzemelésre; OMEKT légkezelők különösen halk működésűek; Energiatakarékos, magas hatásfokú E ventilátorokkal rendelkeznek; Integrált szabályozó automatika; szabályozási funkciók széles választéka standard kivitelben - nincs szükség opcionális funkciókra; Okostelefonon keresztüli szabályozási lehetőség; külső burkolat RL 9010 festéssel készül. kompakt kivitel lehetővé teszi az elhelyezés korlátozott beépítési helyre is. Mindegyik OMEKT készülék működési elve a Plug&Play: mindegyik készülék beépített szabályozórendszerrel működik és telepített komplett, előre kábelezett automatikával kerül leszállításra. Minden készülék érintésérzékeny, modern szabályozópanellel van ellátva. z intelligens kivitelnek és funkciónak köszönhetően a OMEKT készülékek segítségével a működtetési költségek alacsonyan tarthatók, biztonságos, megbízható és tartós működtetést tesznek lehetővé. levegő a helyiségekbe frissen és tisztán kerül és különösen ajánlott allergiás betegségben szenvedőknek. Új kivitelű burkolat z EPP (habosított polipropilén) előnyei: Nincsenek hőhidak, nincs kondenzáció; Jobb légellenállás; Gyors összeszerelés; Kis tömeg; Tökéletesített hőszigetelés; Mechanikus ellenállás; Speciális tökéletesített EPP; Víztaszító; Jó hangszigetelés; 2 Merkapt lakásszellőzési rendszer

3 omekt R típusú szellőztetőgép forgódobos hővisszanyerővel omekt R készülékek standard méretei Légmennyiség, m³/s 0 0,03 0,06 0,08 0,11 0,14 0,17 0,19 0,22 0,25 0, Légmennyiség, m³/h omekt R készülékek előnyei Hőenergia megtakarítás szellőztetés közben az elszívott levegő hője a befújt levegőbe kerül visszanyerésre. Hatékony hő Normális működési körülmények között a forgódobos hővisszanyerő nem fagy le: a hővisszanyerőnek -20 alatti külső hőmérséklet esetén sincs szüksége a külső levegő felmelegítésére, amely eredménye még kemény hideg esetén is hatékony hőenergiamegtakarítás. forgódobos hővisszanyerő használata a befújt levegő felmelegítésével körülbelül négyszeres energiafelhasználás csökkenést eredményez. Páratartalom kiegyenlítés Normál működési körülmények között a kondenzvíz nem képződik a hővisszanyerés közben a forgódobos hővisszanyerőn, mivel a páratartalom nagy része a helyiségbe tér vissza. felesleges nedvesség a kültérbe távozik. helyiség evegője kevésbé nedves és a levegő páratartalom egyensúlya karbantartott. Mivel a kondenzvíz nem képződik, nincs szükség kondenzvízelvezetésre -ez leegyszerűsíti a készülék beépítését. lacsony zajszint omekt R légkezelőkbe halk működésű ventilátorok és hangszigetelés van beépítve, amely biztosítja az alacsony zajszintet. Előfűtő Kiegészítő védelemként nagyon alacsony kültéri hőmérséklet, ( -30 vagy alacsonyabb), ajánlott légcsatornába építhető előfűtő használata. Forgódobos hővisszanyerő forgódobos hővisszanyerő előnyei Magas hővisszanyerési hatásfok. Nincs lefagyás. Négyszeres energiafelhasználás csökkenés a levegő felfűtéséhez. páratartalom a befújt levegő oldalra áramlik - alacsonyabb teljesítményű légszárítóra van szükség. Nincs szükség kondenzvízelvezetésre - könnyű beépítés. Kompakt kivitel. hűtött levegő visszanyerhető, melynek eredménye, hogy kevesebb energiát kell felhasználni a levegő hűtésére. Hatékonyság igény szerint: két különböző hatásfokú forgódobbal kapható. Optimális hatásfok az L típusú forgódobbal, magasabb hatásfok az opcionális XLtípussal érhető el. készülékek két különböző típusú forgódobos hővisszanyerővel kaphatók: Hővisszanyerő alumínium fóliaszalaggal(l). Visszanyeri a hőt(fűtési időszakban) vagy a hideget (nyáron, ha van léghűtés). Visszanyeri a levegő nedvességtartalmát. Hővisszanyerő higroszkópikus alumínium fóliaszalaggal (Z). Visszanyeri a hőt (fűtési időszakban) vagy a hideget (nyáron, ha van léghűtés). Ezen típusú hővisszanyerők sokkal hatékonyabban nyerik vissza a levegő nedvességtartalmát. Energiahatékony E motor Mindegyik forgódobos hővisszanyerő E motorokkal van felszerelve, melyek egyenletes forgódob működést és szabályozást biztosítanak. hővisszanyerő EUROVENT tanúsítással rendelkezik. N o : Range: ROTOR Merkapt lakásszellőzési rendszer 3

4 omekt R szellőztetőgép típusai Hővisszanyerő Nyomóoldali/ Szabályozó rendszer/panel szívóoldali Fűtőelem Hűtőelem Vizsgálóoldal Szellőztetőgép Hullámosítási Típus szűrő típusa méret magasság L Z* L XL M5 F7 HE HW HW W X R1 R2 L1 L omekt R 200 V omekt R 2 F omekt R V omekt R 400 V omekt R 400 H omekt R 400 F omekt R 4 V omekt R 0 V/H omekt R 600 U omekt R 600 H omekt R 700 V omekt R 700 H omekt R 700 F omekt R 900 U omekt R 900 H/V standard kivitel választási lehetőség külön kell rendelni * sak L típusú hullámosítási magasság esetén lehetséges. sőcsatlakozási változatok H oldalsó csatlakozású. V felső csatlakozású. U univerzális csatlakozású, 14 különböző beépítési lehetőség. F lapos, mennyezet alá szerelhető. Hővisszanyerő típusa Z - entalpikus, szorpciós forgódobos hővisszanyerő speciális 4Å bevonattal. hullámosítási magasság L ezen hővisszanyerőnél. L - alumínium, kondenzáló forgódob. Standard esetben a OMEKT készülékek L optimális hullámosítási magassággal készülnek. Kivételes esetekben, a megnövekedett hőmérsékletű felhasználás miatt, a készülékek felszerelhetők növelt XL felületű forgódobbal. Fűtőelem típusa HE elektromos fűtőelem. HW - a vizes csatornafűtőt a légcsatornába kell beépíteni és külön kell rendelni. fűtőelemek a készüléken kívül bármilyen felhasználó számára kényelmes helyre beépíthetők. légkezelő szabályozó automatikájával a fűtőelemek V jellel szabályozhatók. HW - fűtő-hűtő egyben - fűtés és hűtés. Ideális a geothermikus energiát használó épületeknél. Hűtőelem típusa W - hidegvizes léghűtő (víz-glikol közeg), magasabb komfortérzetet biztosít a helyiségekben. X - direkt elpárologtatóval rendelkező hűtő, magasabb komfortérzetet biztosít a helyiségben. Vizsgálóoldal Lásd a kiírási példát az utolsó oldalon. Szabályozó automatika 6 szabályozó automatika főbb tulajdonságai: Hőmérséklet tartási módok: efújt levegő / Elszívott levegő / Helyiség / Kiegyenlített; Légmennyiség kijelzés: m³/h, m³/s, l/h; Állandó légmennyiség szabályozás (V); Változó légmennyiség szabályozás (VV)*; Közvetlenül szabályozott légmennyiség (V); Kültéri vizes kalorifer szabályozás; Kültéri X készülék szabályozás; Heti működés beálíltása; Szabadság alatti működés beállítás; Levegőminőség szabályozás; Hűtőenergia visszanyerés; Hőmérséklet megtakarítási funkció; Szellőztetés szabályozás külső kontaktusokkal; Távoli vezérlés internetböngészőn keresztül; Távoli vezérlés okostelefonon keresztül; Szűrő elpiszkolódás kijelzés; Vízkeverő rendszer felmelegítés; Forgódob előmelegítési és tisztítási funkció; Hővisszanyerő fagyvédelem; Hővisszanyerő hibakijelzés; Vizes fűtőelem fagyvédelem; Elektromos fűtőelem túlhevülésvédelem; Túl alacsony légmennyiség kijelzés; Vészleállás tűz esetén; Vészleállás, ha a hőmérséklet a kritikus szinteket eléri; Intelligens öndiagnosztika; Hővisszanyerési hatásfok kijelzés (%); Hővisszanyerő energiavisszanyerésének kijelzése (kw); Fűtőelem és teljes készülék energiafelhasználás számláló (kwh); légkezelő teljes energiafelhaszálásának kijelzése (kw); Fajlagos felvett teljesítmény (SPI) kijelzése; készülék működésének naplózása és elemzése; Kijelző választási lehetőség. * ezen funkciókhoz külön tartozékokra van szükség. 4.1 és 5.1 szabályozó automatika leírását lásd a Tartozékok című résznél. 4 Merkapt lakásszellőzési rendszer

5 omekt R 200 V keresztáramú hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 258 Panelvastagság, mm 25 Tömeg, kg 42 Tápfeszültség, V 1~ 230 Maximális üzemi áramfelvétel, HE 4,7 Hővisszanyerési 82 hatásfok, % Referencia légmennyiség, m³/s 0,05 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,35 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 27 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 66 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 0,8/12,3 Szabályozó automatika típusa 4.1 karbantartáshoz szükséges hely, mm HE: elektromos fűtőelemmel m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat Hővisszanyerési adatok Télen Summer Kültéri hőmérséklet, hővisszanyerő után*, 11,6 13,5 14,6 15,8 16,9 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén alos változat L E -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé 33 Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) 0 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 3 Statikus nyomás (Pa) SPI 0,6 SPI 0,5 SPI 0, (5 ) F E Jobbos változat R E frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) F konyhai szagelszívóernyő csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) SPI 0, Légmennyiség (m³/h) 160 F Tartozékok 600 Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet 2-utas szelep (vizes fűtő) GUJ-M LM230 SIL SIL H-125 PPU-HW-3R-15-0,4-W1 VVP ,4 Vizes hűtőelem 2-utas szelep (vizes hűtő) Konyhai elszívóernyő íszítő panel Légelosztó doboz Kültéri rács HW-125 VVP ,6 KH P OS-200 VE-125 L-125 Merkapt lakásszellőzési rendszer 5

6 omekt R 2 F forgódobos hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 240 Panelvastagság, mm Tömeg, kg 40 Tápfeszültség, V 1~ 230 Maximális üzemi áramfelvétel, HE 6 Hővisszanyerési 82 hatásfok, % Referencia légmennyiség, m³/s 0,047 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,53 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 43 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 90 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1/16,5 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm HE: elektromos fűtőelemmel 240 m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat Hővisszanyerési adatok Télen Nyáron Kültéri hőmérséklet, hővisszanyerő után*, 12,0 13,8 14,9 16,0 17,1 22,7 23,8 24,9 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé 39 Jobbos változat R E (4 ) 205 Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) Statikus nyomás (Pa) 0 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0, SPI 0,6 alos változat L SPI 0, Légmennyiség (m³/h) frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem GUJ-M160 + LM230 SIL SIL H-160 Szerelvénykészlet 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) PPU-HW-3R-15-0,4-W1 VVP ,4 HW-160 VVP ,6 6 Merkapt lakásszellőzési rendszer

7 omekt R V forgódobos hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 324 Panelvastagság, mm 30 Tömeg, kg 25 Tápfeszültség, V 1~ 230 Maximális üzemi áramfelvétel, HE 3,2 Hővisszanyerési 84 hatásfok, % Referencia légmennyiség, m³/s 0,063 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,33 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 34 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 76 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 0,5/6,1 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm 400 HE: elektromos fűtőelemmel m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat Hővisszanyerési adatok Télen Nyáron Kültéri hőmérséklet, hővisszanyerő után*, 13,3 14,9 15,8 16,8 17,8 22,6 23,5 24,5 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén alos változat L -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé 32 Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) 610 Jobbos változat R Statikus nyomás (Pa) 0 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0, SPI 0,6 SPI 0,5 SPI 0,4 SPI 0, С 598 E 160 (4 ) E frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) Légmennyiség (m³/h) 288 Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Elektromos fűtőelem GUJ-M160 + LM230 SIL SIL H-160 EH-160-0,5 Szerelvénykészlet 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) PPU-HW-3R-15-0,4-W1 VVP ,4 HW-160 VVP ,6 Merkapt lakásszellőzési rendszer 7

8 omekt R 400 F forgódobos hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 472 Panelvastagság, mm Tömeg, kg 67 Tápfeszültség, V 1~ 230 Maximális üzemi áramfelvétel, HE 7,2 Hővisszanyerési 82 hatásfok, % Referencia légmennyiség, m³/s 0,092 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,44 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 72 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 165 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1/8,4 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm HE: elektromos fűtőelemmel m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Hővisszanyerési adatok Kültéri hőmérséklet, hővisszanyerő után*, * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén Jobbos változat R 20 Télen Nyáron ,8 13,6 14,8 15,9 17,0 22,7 23,8 24,9 E Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) 0 0,02 0,04 0,06 0,08 0,1 0,12 0,14 Statikus nyomás (Pa) SPI 0, (4 ) SPI 0,5 100 SPI 0,4 SPI 0, Légmennyiség (m³/h) alos változat L frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet GUJ-M LM230 SIL SIL H-200 PPU-HW-3R-15-0,63-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő VVP ,63 W-0,4-3 / HW-200 VVP ,5 F-0,4-3 8 Merkapt lakásszellőzési rendszer

9 omekt R 400 H forgódobos hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 422 Panelvastagság, mm Tömeg, kg 60 Tápfeszültség, V 1~ 230 Maximális üzemi áramfelvétel, HE 6,6 Hővisszanyerési 85 hatásfok, % Referencia légmennyiség, m³/s 0,082 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,38 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 55 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 126 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1/9,5 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm 6 HE: elektromos fűtőelemmel m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat Statikus nyomás (Pa) -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Jelleggörbe Standard felszerelésű készülék esetén ,02 0,04 0,06 0,08 0,1 0, SPI 0,4 SPI 0,3 SPI 0,6 SPI 0, Légmennyiség (m³/s) Légmennyiség (m³/h) Hővisszanyerési adatok Kültéri hőmérséklet, hővisszanyerő után*, * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén Jobbos változat R С 160 (4 ) 152, , alos változat L Télen Nyáron ,6 15,1 16,0 17,0 17,9 22,6 23,5 24,4 frisslevegő befújt levegő elszívott levegő elhasznált levegő 182, , Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet GUJ-M LM230 SIL SIL H-160 PPU-HW-3R-15-0,4-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő VVP ,4 W-0,4-3 / HW-160 VVP ,6 F-0,4-3 Merkapt lakásszellőzési rendszer 9

10 omekt R 400 V forgódobos hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 287 Panelvastagság, mm 25 Tömeg, kg 64 Tápfeszültség, V 1~ 230 Maximális üzemi áramfelvétel, HE 5,5 Hővisszanyerési 87 hatásfok, % Referencia légmennyiség, m³/s 0,056 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,27 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 23 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 71 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1/13,8 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm 4 HE: elektromos fűtőelemmel m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Hővisszanyerési adatok Kültéri hőmérséklet, hővisszanyerő után*, Télen Nyáron ,2 16,4 17,2 17,9 18,7 22,5 23,2 24,0 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén alos változat L E Jobbos változat R E Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) 0 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0, Statikus nyomás (Pa) SPI 0,6 SPI 0,5 SPI 0,4 SPI 0, E 125 frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) Légmennyiség (m³/h) 160 (4 ) Tartozékok 600 Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet GUJ-M LM230 SIL SIL H-160 PPU-HW-3R-15-0,4-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő VVP ,4 W-0,4-3 / HW-160 VVP ,6 F-0, Merkapt lakásszellőzési rendszer

11 omekt R 4 V forgódobos hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 472 Panelvastagság, mm Tömeg, kg 71 Tápfeszültség, V 1~ 230 Maximális üzemi áramfelvétel, HE 7,1 Hővisszanyerési 85 hatásfok, % Referencia légmennyiség, m³/s 0,092 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,44 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 72 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 170 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1/8,4 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm 0 HE: elektromos fűtőelemmel m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Hővisszanyerési adatok Télen Nyáron Kültéri hőmérséklet, hővisszanyerő után*, 14,3 15,7 16,5 17,4 18,2 22,5 23,4 24,2 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén alos változat L E Jobbos változat R Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) 0 0,02 0,04 0,06 0,08 0,1 0,12 0,14 0, Statikus nyomás (Pa) SPI 0,6 SPI 0,5 SPI 0,4 SPI 0, Légmennyiség (m³/h) E 160 (4 ) E frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet GUJ-M160 + LM230 SIL SIL H-160 PPU-HW-3R-15-0,4-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő VVP ,4 W-0,5-3 / HW-160 VVP ,6 F-0,5-3 Merkapt lakásszellőzési rendszer 11

12 omekt R 0 H forgódobos hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h Panelvastagság, mm Tömeg, kg Tápfeszültség, V Maximális üzemi áramfelvétel, Hővisszanyerési hatásfok, % Referencia légmennyiség, m³/s Referencia nyomáskülönbség, Pa SPI, W/(m³/h) ~ 230 HE 7,2 85 0,122 0,31 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 67 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 155 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1/6,3 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm 9 HE: elektromos fűtőelemmel m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Hővisszanyerési adatok Télen Nyáron Kültéri hőmérséklet, hővisszanyerő után*, 14,3 15,6 16,5 17,4 18,2 22,5 23,4 24,2 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén Jobbos változat R E (4 ) С 198 Jelleggörbe Standard felszerelésű készülék esetén Statikus nyomás (Pa) ,02 0,04 0,06 0,08 0,1 0,12 0,14 0,16 0,18 SPI 0,6 SPI 0,5 SPI 0,4 SPI 0,3 Légmennyiség (m³/s) Légmennyiség (m³/h) alos változat L E frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) 198 Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet GUJ-M200 + LM230 SIL SIL H-200 PPU-HW-3R-15-0,63-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő VVP ,63 W-0,5-3 / HW-200 VVP ,5 F-0, Merkapt lakásszellőzési rendszer

13 omekt R 0 V forgódobos hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 630 Panelvastagság, mm Tömeg, kg 140 Tápfeszültség, V 1~ 230 Maximális üzemi áramfelvétel, HE 7,2 Hővisszanyerési 85 hatásfok, % Referencia légmennyiség, m³/s 0,12 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,27 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 57 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 125 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1/6,3 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm 10 HE: elektromos fűtőelemmel m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Hővisszanyerési adatok Kültéri hőmérséklet, hővisszanyerő után*, Télen Nyáron ,9 15,4 16,9 18,0 14,7 22,5 23,4 24,2 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén alos változat L E Jobbos változat R Jelleggörbe Standard felszerelésű készülék esetén Statikus nyomás (Pa) 0 0,02 0,04 0,06 0,08 0,1 0,12 0,14 0,16 0, SPI 0,6 SPI 0,5 Légmennyiség (m³/s) E frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) SPI 0,4 SPI 0, Légmennyiség (m³/h) E С 2 (4 ) Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet GUJ-M-2 + LM230 SIL SIL H-2 PPU-HW-3R-15-0,63-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő VVP ,63 W-0,5-3 / HW-2 VVP ,5 F-0,5-3 Merkapt lakásszellőzési rendszer 13

14 omekt R 600 H forgódobos hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 584 Panelvastagság, mm Tömeg, kg 90 Tápfeszültség, V 1~ 230 Maximális üzemi áramfelvétel, HE 7,1 Hővisszanyerési 84 hatásfok, % Referencia légmennyiség, m³/s 0,114 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,38 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 77 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 179 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1/6,8 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm 0 HE: elektromos fűtőelemmel m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) 0 0,02 0,04 0,06 0,08 0,1 0,12 0,14 0,16 0,18 3 Statikus nyomás (Pa) Környezet felé SPI 0,6 SPI 0,5 SPI 0,4 SPI 0, Légmennyiség (m³/h) Jobbos változat R Hővisszanyerési adatok Kültéri hőmérséklet, hővisszanyerő után*, * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén 200 (4 ) alos változat L 286 Télen Nyáron ,3 14,9 15,8 16,8 17,8 22,6 23,5 24,5 E frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet GHUJ-M LM230 SIL SIL H-200 PPU-HW-3R-15-0,63-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő Kondenzátor egység VVP ,63 W-0,7-5 / HW-200 VVP ,5 F-0,7-5 MOU-18HFN6-K Merkapt lakásszellőzési rendszer

15 omekt R 700 F forgódobos hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 7 Panelvastagság, mm Tömeg, kg 80 Tápfeszültség, V 1~ 230 Maximális üzemi áramfelvétel, HE 11,6 Hővisszanyerési 82 hatásfok, % Referencia légmennyiség, m³/s 0,146 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,27 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 70 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 166 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 2/10,6 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm 400 HE: elektromos fűtőelemmel 46 7 m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat Statikus nyomás (Pa) -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Jelleggörbe Standard felszerelésű készülék esetén ,03 0,06 0,09 0,12 0,15 0,18 0, SPI 0,6 SPI 0,5 35 Légmennyiség (m³/s) Hővisszanyerési adatok Kültéri hőmérséklet, hővisszanyerő után*, * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén alos változat L ,5 2 (4 ) 125 Télen Nyáron ,6 14,0 16,0 17,4 13,4 22,6 23,7 24, , SPI 0,4 Jobbos változat R SPI 0, frisslevegő befújt levegő elszívott levegő elhasznált levegő Légmennyiség (m³/h) Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet SIL-2 + LM230 SIL SIL H-2 PPU-HW-3R-15-0,63-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő Kondenzátor egység VVP ,63 W-0,7-5 / HW-2 VVP ,5 F-0,7-5 MOU-18HFN6-K8243 Merkapt lakásszellőzési rendszer 15

16 omekt R 700 H forgódobos hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 719 Panelvastagság, mm Tömeg, kg 90 Tápfeszültség, V 1~ 230 Maximális üzemi áramfelvétel, HE 11,6 Hővisszanyerési 85 hatásfok, % Referencia légmennyiség, m³/s 0,14 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,34 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 85 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 180 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 2/11 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm 9 HE: elektromos fűtőelemmel m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Hővisszanyerési adatok Télen Nyáron Kültéri hőmérséklet, hővisszanyerő után*, 13,7 15,2 16,1 17,0 17,9 22,6 23,5 24,4 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén Jobbos változat R E (4 ) С 198 Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) 0 0,03 0,06 0,09 0,12 0,15 0,18 0, Statikus nyomás (Pa) SPI 0,6 SPI 0, E SPI 0,4 100 SPI 0, Légmennyiség (m³/h) alos változat L frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet GUJ-M-2 + LM230 SIL SIL H-2 PPU-HW-3R-15-0,63-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő Kondenzátor egység VVP ,63 W-0,7-5 / HW-2 VVP ,5 F-0,7-5 MOU-18HFN6-K Merkapt lakásszellőzési rendszer

17 omekt R 700 V forgódobos hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 773 Panelvastagság, mm Tömeg, kg 140 Tápfeszültség, V 1~ 230 Maximális üzemi áramfelvétel, HE 11,6 Hővisszanyerési 84 hatásfok, % Referencia légmennyiség, m³/s 0,15 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,31 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 83 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 180 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 2/10,3 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm 10 HE: elektromos fűtőelemmel m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Hővisszanyerési adatok Kültéri hőmérséklet, hővisszanyerő után*, Télen Nyáron ,3 14,9 15,8 16,8 17,8 22,6 23,5 24,5 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén alos változat L E Jobbos változat R Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) E Statikus nyomás (Pa) 0 0,03 0,06 0,09 0,12 0,15 0,18 0,21 0, SPI 0,6 SPI 0,5 SPI 0,4 SPI 0, E С 2 (4 ) frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) Légmennyiség (m³/h) Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet GUJ-M-2 + LM230 SIL SIL H-2 PPU-HW-3R-15-0,63-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő Kondenzátor egység VVP ,63 W-0,7-5 / HW-2 VVP ,5 F-0,7-5 MOU-18HFN6-K8243 Merkapt lakásszellőzési rendszer 17

18 OMEKT szellőztetőgép Légszállítási tartomány 0 és 1000 m³/h között OMEKT szellőztetőgép tulajdonságai és előnyei: Energiahatékony megoldás; Plug&Play elv - a készülék teljesen elő van készítve a beüzemelésre; OMEKT légkezelők különösen halk működésűek; Energiatakarékos, magas hatásfokú E ventilátorokkal rendelkeznek; Integrált szabályozó automatika; szabályozási funkciók széles választéka standard kivitelben - nincs szükség opcionális funkciókra; Okostelefonon keresztüli szabályozási lehetőség; külső burkolat RL 9010 festéssel készül. kompakt kivitele lehetővé teszi az elhelyezését korlátozott beépítési helyre is. Mindegyik OMEKT készülék működési elve a Plug&Play: mindegyik készülék beépített szabályozórendszerrel működik és telepített komplett, előre kábelezett automatikával kerül leszállításra. Minden készülék érintésérzékeny, modern szabályozópanellel van ellátva. z intelligens kivitelnek és funkciónak köszönhetően a OMEKT készülékek segítségével a működtetési költségek alacsonyan tarthatók, biztonságos, megbízható és tartós működtetést tesznek lehetővé. levegő a helyiségekbe frissen és tisztán kerül és különösen ajánlott allergiás betegségben szenvedőknek. Új kivitelű burkolat z EPP (habosított polipropilén) előnyei: Nincsenek hőhidak, nincs kondenzáció; Jobb légellenállás; Gyorsabb összeszerelés; Kisebb tömeg; Tökéletesített hőszigetelés; Mechanikus ellenállás; Speciális tökéletesített EPP; Víztaszító; Jó hangszigetelés; 18 Merkapt lakásszellőzési rendszer

19 omekt PP dupla-keresztáramú lemezes hővisszanyerővel omekt PP szellőztetőgép standard méretei Légmennyiség, m³/s 0 0,03 0,06 0,08 0,11 0,14 0,17 0,19 0,22 0,25 0, Légmennyiség, m³/h omekt P szellőztetőgép előnyei Hőenergia megtakarítás szellőztetési folyamat során az elszívott levegő hője visszanyerődik a befújt levegőbe. Teljesen elkülönülő légáramok befújt és kidobott légáram el van különítve, így lehetővé válik az elhasznált elszívott levegő hőjének hasznosítása. Hosszútávú hatékony működés mozgóalkatrészek hiánya hatékony hővisszanyerést és hosszútávú működést tesz lehetővé. lacsony zajszint omekt PP légkezelők halk működésű ventilátorokkal és hangszigeteléssel vannak ellátva, ezzel biztosítva az alacsony zajszintet. Standard lemezes hővisszanyerő Kivitel: Vékony alumínium lemezkötegek összessége közöttük helykihagyással. z elszívott meleg levegő minden második csatornán keresztül áramlik a lemezek között, felmelegítve a maradék csatornákon keresztül áramló frisslevegőt. lemezek a légáramok különböző nyomásainak hatására meghajolhatnak, ennek megakadályozására erősítő tömítés van elhelyezve a lemezek között. z alumínium lemezek felülete recézett, amely turbulens légáramot hoz létre, miközben fokozza a hővisszanyerést. Fagyvédelem Ha a frisslevegő hőmérséklete -10 alá csökken (ez egy megközelítő érték, mely függ a légáramok relatív páratartalmától és a hőmérsékletétől) az elszívott levegő fokozza a hővisszanyerő lefagyásának veszélyét. bban az esetben, ha a frisslevegő hőmérséklete -4 alatt van, ajánlott légcsatornába épített előfűtő használata. hővisszanyerő jégtelenítése automatikusan szabályozott az érzékelő jelei által. hőmérsékletérzékelők a készülék tartozékai. Figyelem: készüléket vízzárral kell felszerelni a kondenzvíz elvezetéshez! hővisszanyerő EUROVENT tanusítással rendelkezik. N o : Range: H Merkapt lakásszellőzési rendszer 19

20 omekt PP készülékek típusai Szellőztetőgép méret standard kivitel választási lehetőség külön kell rendelni Nyomóoldali/ szívóoldali szűrő típusa Ventilátormotor típusa Fűtőelem Vizsgálóoldal y-pass Szabályozó rendszer/panel 4 M5 F7 E HE HW HW R1 L1 első Külső 4.1 panel omekt PP V omekt PP 4 V xőcsatlakozási változatok V felső csatlakozású. Fűtőelem típusa HE elektromos fűtőelem. HW - a vizes csatornafűtőt a légcsatornába kell beépíteni és külön kell rendelni. fűtőelemek a készüléken kívül bármilyen felhasználó számára kényelmes helyre beépíthetők. légkezelő szabályozó automatikájával a fűtőelemek V jellel szabályozhatók. HW - fűtő-hűtő egyben - fűtés és hűtés. Ideális a geothermikus energiát használó épületeknél. Vizsgálóoldal Lásd a kiírási példát az utolsó oldalon. y-pass belső by-pass-t az intelligens szabályozórendszer szabályozza. Külső by-pass-t (nyári kazetta) a lemezes hővisszanyerő helyett kell beépíteni nyáron. Szabályozó autoamtika 4 sazbályozó automatika főbb tulajdonságai: Készülék mód kiválasztás: e/ki/uto. Szellőztetési szint beállítási lehetőség (1, 2, 3). Heti ütemezés programozása. hőmérséklet beállítása a szabályozópanelről (15-30 ). Hőmérsékleti alapjeleltolás +/-9 -kal egy adott időtartamra. Nyári/téli üzemmód kiválasztás. szellőztetési szintek szabályozása 1%-onként a szabályozópanelről. OVR (fokozott légszállítás) funkció aktiválása külső kontaktussal. OVR funkció aktiválása a kezelőpanelen egy adott időtartamra ( perc között). kezelőpanel nyelvének kiválasztása (1 a 15-ből). Hiba kijelzés és bejegyzések mentése (hibák listázása eseményig). eállítási menü blokkolása PIN kóddal. ndroid alapú alkalmazás okostelefonhoz.* * funkció használatához PING2 modulra van szükség. 20 Merkapt lakásszellőzési rendszer

21 omekt PP V keresztáramú hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h Panelvastagság, mm 25 Tömeg, kg 42 Tápfeszültség, V 1~230 Maximális üzemi áramfelvétel, HE 5,5 Hővisszanyerési 76 hatásfok, % Referencia légmennyiség, m³/s 0,058 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,23 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 23 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 67 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1/13,2 Szabályozó automatika típusa 4.1 karbantartáshoz szükséges hely, mm HE: elektromos fűtőelemmel m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Hővisszanyerési adatok Kültéri hőmérséklet, hővisszanyerő után*, Télen Nyáron , ,7 14,2 15,6 22,9 24,3 25,7 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén Jobbos változat R E alos változat L E Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) 0 0,02 0,04 0,06 0, Statikus nyomás (Pa) SPI 0,6 SPI 0, frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) 200 SPI 0,4 =15 mm SPI 0, Légmennyiség (m³/h) (5 ) E Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem GUJ-M LM230 SIL SIL H-125 Szerelvénykészlet 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) PPU-HW-3R-15-0,4-W1 VVP ,4 HW-125 VVP ,6 Merkapt lakásszellőzési rendszer 21

22 omekt PP 4 V kerestzáramú hővisszanyerős szellőztető gép Maximális légmennyiség, m³/h 449 Panelvastagság, mm 25 Tömeg, kg 42 Tápfeszültség, V 1~ 230 Maximális üzemi áramfelvétel, HE 6,7 Hővisszanyerési 71 hatásfok, % Referencia légmennyiség, m³/s 0,087 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,38 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 60 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 167 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1/8,8 Szabályozó automatika típusa 4.1 karbantartáshoz szükséges hely, mm HE: elektromos fűtőelemmel m³/h 4.1 Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Hővisszanyerési adatok Télen Nyáron Kültéri hőmérséklet, hővisszanyerő után*, 8,1 9,5 11,1 12,8 14, ,7 26,3 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén Jobbos változat R E alos változat L Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) 0 0,02 0,04 0,06 0,08 0,10 0,12 0 Statikus nyomás (Pa) 400 SPI 0,6 SPI 0, =15 mm E frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) 200 SPI 0,4 SPI 0, Légmennyiség (m³/h) (5 ) E Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet GUJ-M LM230 SIL SIL H-125 PPU-HW-3R-15-0,4-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő VVP ,4 W-0,4-3 / HW-125 VVP ,6 F-0, Merkapt lakásszellőzési rendszer

23 OMEKT szellőztetőgép Légszállítási tartomány 0 és 1000 m³/h között OMEKT szellőztetőgép tulajdonságai és előnyei: Energiahatékony megoldás; Plug&Play elv - a készülék teljesen elő van készítve a beüzemelésre; OMEKT légkezelők különösen halk működésűek; Energiatakarékos, magas hatásfokú E ventilátorokkal rendelkeznek; Integrált szabályozó automatika; szabályozási funkciók széles választéka standard kivitelben - nincs szükség opcionális funkciókra; Okostelefonon keresztüli szabályozási lehetőség; külső burkolat RL 9010 festéssel készül. kompakt kivitel lehetővé teszi az elhelyezését korlátozott beépítési helyre is. Mindegyik OMEKT készülék működési elve a Plug&Play: mindegyik készülék beépített szabályozórendszerrel működik és telepített komplett, előre kábelezett automatikával kerül leszállításra. Minden készülék érintésérzékeny, modern szabályozópanellel van ellátva. z intelligens kivitelnek és funkciónak köszönhetően a OMEKT készülékek segítségével a működtetési költségek alacsonyan tarthatók, biztonságos, megbízható és tartós működtetést tesznek lehetővé. levegő a helyiségekbe frissen és tisztán kerül és különösen ajánlott allergiás betegségben szenvedőknek. Új kivitelű burkolat z EPP (habosított polipropilén) előnyei: Nincsenek hőhidak, nincs kondenzáció; Jobb légellenállás; Gyors összeszerelés; Kis tömeg; Tökéletesített hőszigetelés; Mechanikus ellenállás; Speciális tökéletesített EPP; Víztaszító; Jó hangszigetelés; Merkapt lakásszellőzési rendszer 23

24 omekt F keresztáramú lemezes hővisszanyerővel. OMEKT F szellőztetőgép standard méretei Légmennyiség, m³/s 0 0,03 0,06 0,08 0,11 0,14 0,17 0,19 0,22 0,25 0, Légmennyiség, m³/h omekt F szellőztetőgép előnyei Hőenergia megtakarítás szellőztetési folyamat során az elszívott levegő hője visszanyerődik a befújt levegőbe. Teljesen elkülönülő légáramok befújt és kidobott légáram el van különítve, így lehetővé válik az elhasznált elszívott levegő hőjének hasznosítása. Hosszútávú hatékony működés mozgó alkatrészek hiánya hatékony hővisszanyerést és hosszútávú működést tesz lehetővé. lacsony zajszint omekt F halk működésű ventilátorokkal és hangszigeteléssel vannak ellátva, biztosítva az alacsony zajszintet. Keresztáramú polisztirén lemezes hővisszanyerő hővisszanyerő teljesen polisztirénből készül. gyártásnál csak oldószermentes rugalmas ragasztókat használtak. szabadalmazott kivitel a hővisszanyerő kiemelkedő teljesítményét teszi lehetővé. háromszög alakú csövek a hővisszanyerőben úgy vannak elrendezve, hogy mindegyik körbe van véve párhuzamos csövekkel így a levegő kereszt-ellenáramban halad. Mindegyik frisslevegő cső három melegebb elszívott levegőt szállító csővel van körülvéve. Hasonlóképpen minden elszívott levegő cső három frisslevegő csővel van körülvéve. Ez maximalizálja a felszínt, amelyen keresztül az energia hatékonyan szállítódik, visszaérkezik és újra felhasználásra kerül. Fagyvédelem Ha a frisslevegő hőmérséklete 4 alá csökken lefagyás jelentkezhet a légkezelő elszívott levegő sarkában. lefagyás megelőzésére a hőmérsékletérzékelő van a hidegsarokba beéíptve, melynek jelét a szabályozó automatika fogadja. Ha egy bizonyos ideig a hőmérséklet nem emelkedik, a by-pass zsalu kinyit, hogy a frisslevegőt a by-pass csatornába irányítsa és csak a meleg elszívott levegő áramlik keresztül a légkezelőn, hogy a kockázatos zónát fagymentesítse. bban az esetben, ha a frisslevegő hőmérséklete -4 alatt van, ajánlott légcsatornába épített előfűtő használata. hővisszanyerő EUROVENT tanusítással rendelkezik. N o : Range: REK+ 24 Merkapt lakásszellőzési rendszer

25 omekt F szellőzőgép típusai Szellőzőgép méret Nyomóoldali/ szívóoldali szűrő típusa Fűtőelem Hűtőelem Vizsgálóoldal ypass Szabályozó rendszer/panel M5 F7 HE HW HW W X R1 R2 L1 L2 első omekt F 2 V omekt F 2 F omekt F 400 V omekt F 0 F omekt F 700 V omekt F 700 H omekt F 900 U omekt F 900 H/V omekt F 900 F standard kivitel választási lehetőség külön kell rendelni sőcsatlakozási változatok H oldalsó csatlakozású. V felső csatlakozású. U univerzális csatlakozású, 14 különböző beépítési lehetőség. F lapos, mennyezet alá szerelhető. Fűtőelem típusa HE elektromos fűtőelem. HW - a vizes csatornafűtőt a légcsatornába kell beépíteni és külön kell rendelni. fűtőelemek a készüléken kívül bármilyen felhasználó számára kényelmes helyre beépíthetők. fűtőelemek a légkezelő szabályozó automatikájával szabályozhatók. HW - fűtő-hűtő egyben - fűtés és hűtés. Ideális a geothermikus energiát használó épületeknél. Hűtőelem típusa W - hidegvizes léghűtő (víz-glikol közeg), magasabb komfortérzetet biztosít a helyiségekben. X - direkt elpárologtatóval rendelkező hűtő, magasabb komfortérzetet biztosít a helyiségben. Vizsgálóoldal Lásd a kiírási példát az utolsó oldalon. y-pass belső by-pass-t a szabályozórendszer vezérli. Szabályozó automatika 6 szabályozó automatika főbb tulajdonságai: Hőmérséklet tartási módok: efújt levegő / Elszívott levegő / Helyiség / Kiegyenlített; Légmennyiség kijelzés: m³/h, m³/s, l/h; Állandó légmennyiség szabályozás (V); Változó légmennyiség szabályozás (VV)*; Közvetlenül szabályozott légmennyiség (V); Kültéri vizes kalorifer szabályozás; Kültéri X készülék szabályozás; Heti működés beálíltása; Szabadság alatti működés beállítás; Levegőminőség szabályozás; Hűtőenergia visszanyerés; Hőmérséklet megtakarítási funkció; Szellőztetés szabályozás külső kontaktusokkal; Távoli vezérlés internetböngészőn keresztül; Távoli vezérlés okostelefonon keresztül; Szűrő elpiszkolódás kijelzés; Vízkeverő rendszer felmelegítés; Forgódob előmelegítési és tisztítási funkció; Hővisszanyerő fagyvédelem; Hővisszanyerő hibakijelzés; Vizes fűtőelem fagyvédelem; Elektromos fűtőelem túlhevülésvédelem; Túl alacsony légmennyiség kijelzés; Vészleállás tűz esetén; Vészleállás, ha a hőmérséklet a kritikus szinteket eléri; Intelligens öndiagnosztika; Hővisszanyerési hatásfok kijelzés (%); Hővisszanyerő energiavisszanyerésének kijelzése (kw); Fűtőelem és teljes készülék energiafelhasználás számláló (kwh); légkezelő teljes energiafelhaszálásának kijelzése (kw); Fajlagos felvett teljesítmény (SPI) kijelzése; készülék működésének naplózása és elemzése; Kijelző választási lehetőség. * funkciókhoz külön tartozékokra van szükség 4.1 és 5.1 szabályozó automatika leírását lásd a Tartozékok című résznél. Merkapt lakásszellőzési rendszer 25

26 omekt F 2 F keresztáramú hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h Panelvastagság, mm Tömeg, kg Tápfeszültség, V Maximális üzemi áramfelvétel, Hővisszanyerési hatásfok, % Referencia légmennyiség, m³/s Referencia nyomáskülönbség, Pa SPI, W/(m³/h) Szűrő méretek SZ M H, mm ventilátor teljesítményfelvétele referencia légmennyiségnél, W ventilátor teljesítményfelvétele maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, Elektromos előfűtő teljesítménye, kw / t, Szabályozó automatika típusa karbantartáshoz szükséges hely, mm ~230 1,7 86 0,06 0, M ,5 / 6,4 1 / 12,8 6.1 / m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat Statikus nyomás (Pa) -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Jelleggörbe Standard felszerelésű készülék esetén 0 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 3 SPI 0,6 2 SPI 0, Légmennyiség (m³/s) Hővisszanyerési adatok Kültéri hőmérséklet, hővisszanyerő után*, * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén Jobbos válzozat R (4 ) Télen Nyáron , ,3 17,8 18,5 22,5 23,4 24, =15 mm SPI 0,4 SPI 0,3 alos változat L frisslevegő befújt levegő elszívott levegő elhasznált levegő Légmennyiség (m³/h) Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem GUJ-M LM230 SIL SIL H-160 Szerelvénykészlet 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) PPU-HW-3R-15-0,4-W1 VVP ,4 HW-160 VVP ,6 26 Merkapt lakásszellőzési rendszer

27 omekt F 2 V keresztáramú hőcserélős szellőztetőgép Maximális légmennyiség, m³/h 211 Panelvastagság, mm 30 Tömeg, kg 41 Tápfeszültség, V 1~230 Maximális üzemi áramfelvétel, 1,7 Hővisszanyerési 89 hatásfok, % Referencia légmennyiség, m³/s 0,041 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,44 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 33 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 90 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, Szabályozó automatika típusa 4.1 karbantartáshoz szükséges hely, mm m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Hővisszanyerési adatok Kültéri hőmérséklet, hővisszanyerő után*, * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén Jobbos változat R Télen Nyáron ,6 17,3 17,7 18,1 18,8 22,4 23,2 23,9 Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) 0 0,01 0,02 0,03 0,04 0,05 0,06 Statikus nyomás (Pa) SPI 0, =15 mm SPI 0,5 SPI 0,4 SPI 0, Légmennyiség (m³/h) (4 ) alos változat L frisslevegő befújt levegő elszívott levegő elhasznált levegő Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem GUJ-M LM230 SIL SIL H-125 Szerelvénykészlet 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) PPU-HW-3R-15-0,4-W1 VVP ,4 HW-125 VVP ,6 Merkapt lakásszellőzési rendszer 27

28 omekt F 400 V keresztáramú hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 430 Panelvastagság, mm 45 Tömeg, kg 55 Tápfeszültség, V 1~230 Maximális üzemi áramfelvétel, HE 6,3 Hővisszanyerési 80 hatásfok, % Referencia légmennyiség, m³/s 0,084 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,27 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 41 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 103 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1/9,8 Szabályozó automatika típusa 4.1 karbantartáshoz szükséges hely, mm 600 HE: elektromos fűtőelemmel m³/h Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé Hővisszanyerési adatok Télen Nyáron Kültéri hőmérséklet, hővisszanyerő után*, 13,2 14,3 15,3 16,3 17,3 22,6 23,8 24,8 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén Jobbos változat R 45 Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) Statikus nyomás (Pa) 0 0,02 0,04 0,06 0,08 0,1 0, SPI 0,6 SPI 0,5 SPI 0,4 SPI 0, Légmennyiség (m³/h) , =15 mm 160 (4 ) alos változat L frisslevegő befújt levegő elszívott levegő elhasznált levegő Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet SPT LM H-160 PPU-HW-3R-15-0,4-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő VVP ,4 W-0,4-3 / HW-160 VVP ,6 F-0, Merkapt lakásszellőzési rendszer

29 omekt F 0 F keresztáramú hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 568 Panelvastagság, mm 25 Tömeg, kg 70 Tápfeszültség, V 1~230 Maximális üzemi áramfelvétel, HE 7,3 Hővisszanyerési 88 hatásfok, % Referencia légmennyiség, m³/s 0,111 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,39 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 82 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 177 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1/7,4 Szabályozó automatika típusa 4.1 karbantartáshoz szükséges hely, mm 400 HE: elektromos fűtőelemmel m³/h 4.1 Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) 0 0,02 0,04 0,06 0,08 0,1 0,12 0,14 0,16 0,18 3 Statikus nyomás (Pa) Környezet felé 2 SPI 0,6 43 Hővisszanyerési adatok Télen Nyáron Kültéri hőmérséklet, hővisszanyerő után*, 15,9 16,7 17,1 17,6 18,4 22,5 23,3 24,1 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén alos változat L 187,5 125 E 265 =15 mm (4 ) SPI 0,5 SPI 0, SPI 0, Légmennyiség (m³/h) Jobbos változat R frisslevegő befújt levegő elszívott levegő elhasznált levegő E egyéb elszívás csatlakozás (by-pass zsalu - elszívás hővisszanyerés nélkül) Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet GUJ-M LM230 SIL SIL H-200 PPU-HW-3R-15-0,4-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő VVP ,4 W-0,5-3 / HW-200 VVP ,6 F-0,5-3 Merkapt lakásszellőzési rendszer 29

30 omekt F 700 H keresztirányú hőcserélős szellőztetőgép Maximális légmennyiség, m³/h 766 Panelvastagság, mm 45 Tömeg, kg 95 Tápfeszültség, V 1~230 Maximális üzemi áramfelvétel, HE 12 Hővisszanyerési 85 hatásfok, % Referencia légmennyiség, m³/s 0,15 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,3 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 78 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 180 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 0,5 / 2,6 Elektromos előfűtő teljesítménye, kw / t, 1,5 / 7,7 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm 0 HE: elektromos fűtőelemmel Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő 47 efújt levegő 67 Elszívott levegő 52 Elhasznált levegő 67 urkolat 47 -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé m³/h Hővisszanyerési adatok Télen Nyáron Kültéri hőmérséklet, hővisszanyerő után*, 14,8 15,7 16,1 16,8 17,8 22,5 23,5 24,6 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén Jobbos változat R Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) 0 0,04 0,08 0,12 0,16 0,2 0,24 0 Statikus nyomás (Pa) SPI 0,6 SPI 0,5 SPI 0,4 SPI 0,3 alos változat L frisslevegő befújt levegő elszívott levegő elhasznált levegő =15 mm (4 ) Légmennyiség (m³/h) Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet GUJ-M-2 + LM230 SIL SIL H-2 PPU-HW-3R-15-0,63-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő Kondenzátor egység VVP ,63 W-0,7-5 / HW-2 VVP ,5 F-0,7-5 MOU-18HFN6-K Merkapt lakásszellőzési rendszer

31 omekt F 700 V keresztáramú hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h 665 Panelvastagság, mm 45 Tömeg, kg 95 Tápfeszültség, V 1~230 Maximális üzemi áramfelvétel, HE 12 Hővisszanyerési 87 hatásfok, % Referencia légmennyiség, m³/s 0,13 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,31 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 72 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 177 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 0,5/3 Elektromos előfűtő teljesítménye, kw / t, 1,5 / 8,9 Szabályozó automatika típusa 6.1 / 6.2 karbantartáshoz szükséges hely, mm 1000 HE: elektromos fűtőelemmel Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő 47 efújt levegő 67 Elszívott levegő 52 Elhasznált levegő 67 urkolat 47 -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé m³/h Hővisszanyerési adatok Télen Nyáron Kültéri hőmérséklet, hővisszanyerő után*, 15,6 16,4 16,8 17,3 18,2 22,5 23,4 24,5 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén alos változat L Jobbos változat R Jelleggörbe Standard felszerelésű készülék esetén Légmennyiség (m³/s) 0 0,03 0,06 0,09 0,12 0,15 0,18 0,21 0 Statikus nyomás (Pa) SPI 0,6 SPI 0,5 SPI 0, =15 mm frisslevegő befújt levegő elszívott levegő elhasznált levegő 100 SPI 0, С 200 (4 ) Légmennyiség (m³/h) Tartozékok Motoros pillangószelep / Hangcsillapító / Vizes fűtőelem Szerelvénykészlet GUJ-M LM230 SIL SIL H-200 PPU-HW-3R-15-0,4-W1 2-utas szelep (vizes fűtő) Levegő fűtő-hűtő 2-utas szelep (vizes hűtő) X hűtő Kondenzátor egység VVP ,4 W-0,7-5 / HW-200 VVP ,5 F-0,7-5 MOU-18HFN6-K8243 Merkapt lakásszellőzési rendszer 31

32 RHP - innovatív és hatékony megoldás a beltéri szellőztetéshez Fűtés, szellőztetés és klimatizálás egy készülékben belső szellőztetés komplett szabályozása: Komfort fűtés z RHP készülékek hatékonyan melegítik fel a helyiségeket, különösen az átmeneti fűtési időszakban. Frisslevegő z RHP készülékek minimális teljesítményfogyasztással látják el a helyiségeket friss levegővel. Komfort hűtés z RHP készülékek a leghatékonyabb hűtést biztosítják nyáron. Tiszta levegő helyiségbe juttatott frisslevegő pormentes. Páratartalom szabályozás z RHP készülékek nyáron párátlanítanak (funkció) és télen visszanyerik a páratartalmat. Új lehetőségek az RHP készülékekkel: PLUG & PLY - mindegyik alkatrész gyárilag beépítve, beszabályozva és tesztelve. Készülék ellenőrzés és irányítás interneten és épületfelügyeleti rendszeren keresztül. Egyszerű méretezés, beépítés, működtetés és karbantartás. Rendkívül magas energiahatékonyság. legrövidebb megtérülési idő. Egységes intelligens szabályozás, egyszerűsített irányítás. Nincs kültéri egység, nincs szükség hűtési szakemberre. Működési tartomány: Fűtés Hűtés Kültéri hőmérséklet, 32 Merkapt lakásszellőzési rendszer

33 uplex fűtés / hűtés visszanyerés hővisszanyerési hatásfok 140% felett maximum hatásfok eléréshez az RHP készülékek úgy lettek kialakítva, hogy az energiát két lépcsőben nyerjék vissza: hővisszanyerés első lépcsője: a forgódobos hővisszanyerő entalpiája alapján hővisszanyerés második lépcsője: a reverzibilis hőszivattyúval. 80% Hővisszanyerés forgódobos hővisszanyerővel 60% Visszanyerés hőszivattyúval Kültér: -10 / 80 % RH eltér: +20 / 40 % RH Optimalizált és hatékony működés Hűtési mód forgódobos hővisszanyerő hűtési visszanyerésének köszönhetően, a levegő hőmérséklete a forgódob után alacsonyabb, mint a kültéri levegő hőmérséklete. kondenzációs hőmérséklet ebben az esetben alacsonyabb, melynek eredménye a kisebb energiafelhasználás a kompresszor esetén összehasonlítva a kültéri kondenzációs egység energiafelhasználásával. Kültér eltér Fűtési mód magas hatásfokú forgódobos hővisszanyerőt a hővisszanyerés első lépcsőjénél használja a készülék, az elszívott levegő hőjének legnagyobb részét visszanyerve. hővisszanyerés második lépcsőjéhez és a befújt levegő hőmérsékletszabályozásához a készülék a hőszivattyút használja. Kültér eltér Merkapt lakásszellőzési rendszer 33

34 omekt F 700 F keresztáramú hővisszanyerős szellőztetőgép Maximális légmennyiség, m³/h Panelvastagság, mm 81 Tömeg, kg 1~230 Tápfeszültség, V HE 11,7 Maximális üzemi áramfelvétel, Hővisszanyerési hatásfok, % 82 0,14 Referencia légmennyiség, m³/s 46 Referencia nyomáskülönbség, Pa 720 m³/h 0,27 SPI, W/(m³/h) M5 Szűrő méretek H L, mm ventilátor teljesítményfelvétele referencia légmennyiségnél, W 70 ventilátor teljesítményfelvétele maximális légmennyiségnél, W 177 Elektromos légfűtő teljesítménye, kw / t, 0,5 / 2,8 Elektromos előfűtő teljesítménye, kw / t, 1,5 / 8,3 Szabályzó automatika típusa / Karbantartáshoz szükséges hely, mm Zajadatok Hővisszanyerési adatok -súlyozott hangteljesítmyényszint Lw, d() a referencia légteljesítménynél Tél Friss levegő 53 efújt levegő 66 Elszívott levegő 53 Elhasznált levegő 66 urkolat 46 Kültéri hőmérséklet, Nyár -5 15,5* 16,1* 16,8* 16,8 hővisszanyerő után*, ,7 22,5 23,5 24,4 beltéri +22, 20 % relatív páratartalom esetén *értékek az előfűtő után omekt_f_700_r1 Jobbos változat (R1) -súlyozott hangnyomásszint LP, d() 10 m² normál szigetelésű helyiségben a burkolattól 3 méterre Környezet felé 35 0,12 0,16 ) 407 0, ,08 4x 15 Légmennyiség (m3/s) 0( 234 Statikus nyomás (Pa) Standard felszerelésű készülék esetén 0 0, Jelleggörbe SPI 0, SPI 0,5 SPI 0,4 alos változat (L1) 200 SPI 0, friss levegő befújt levegő elszívott levegő elhasznált levegő 800 Légmennyiség (m3/h) GUJ-M-2+LF230/LM230 2-utas szelep (vizes fűtő) VVP ,63 / SIL Levegő fűtő-hűtő W-0,7-5 / HW-2 / SIL utas szelep (vizes hűtő) VVP ,5 Vizes fűtőelem H-2 X hűtő F-0,7-5 Szerelvénykészlet PPU-HW-3R-15-0,63-W1 Kültéri hűtő egység MOU-18HFN6-K8243 Motoros pillangószelep Hangcsillapító 34 Merkapt lakásszellőzési rendszer 34 KK Tartozékok

35 HU type selection Version omekt R Horizontal Electric heater omekt F Vertical Water heater omekt P False ceiling None omekt S omekt RHP Könnyű kiválasztás készülékeket egy informatív és hasznos programmal lehet kiválasztani, amely a weboldalról letölthető. Hamarosan! műszaki adatok fontos műszaki paramétereket mutatnak az adott munkapontra vonatkozóan a kiválasztott készülékről: hatásfok, SFP, zajadatok és más kívánt adatok. Integrált web szerver z RHP készülékek működése internetböngészőn keresztül ellenőrizhető és szabályozható. beépített Modbus és net protokollok a légkezelők könnyű integrálását teszik lehetővé bármelyik épületfelügyeleti rendszerbe. készülék működésének elemzése Komfovent LogPlotter program úgy lett kialakítva, hogy elemezze a készülék működésének történetét az utolsó hét napban. Így a készülék működése a 5 szabályozóval így nemcsak valós időben ellenőrizhető. Merkapt lakásszellőzési rendszer 35

36 RHP Standard légkezelők Készülékek forgódobos hővisszanyerővel és beépített hőszivattyúval kisebb légmennysiség igényhez: SOP akár 17 z RHP STNR légkezelők standard méretei ,03 0,06 0,08 0,11 0,14 0,17 0,19 0,22 0,25 Légmennyiség, m³/s 0,28 0,31 0,34 0,37 0,40 0,43 0, Légmennyiség, m³/h Miért érdemes az RHP STNR készülékeket választani? Teljes komfort egész évben: a hőszivattyú reverzibilis fűtési és hűtési működése biztosítja a komfortos belső klímát. Rendkívüli energiahatékonyság és erőforrás megtakarítás: a kétlépcsős hatásfokot a forgódobos hővisszanyerő és a hőszivattyú által működtetett előfűtés / hűtés biztosítja. Hozzáadott érték a belső klímához: fűtés és páratartalom visszanyerés a téli időszakban, hűtés és légszárítás a nyári időszakban. Mindent magában foglaló megoldás: nincs szükség kondenzátorra, hűtőre, csővezetékre és egyéb kiegészítő kivitelezői munkára. Kényelmes és biztonságos: a készülék hűtőközeggel gyárilag feltöltve, nincs szükség hűtési szaktudásra. Környezetbarát és védett: R140 és R134 hűtőközeg és egy hűtőkörben a feltöltött hűtőközeg mennyisége kevesebb, mint 10 kg. Gyártás után tesztelve: megbízható és kényelmes PLUG & PLY beépítés, összeszerelés és üzembentartás. Intelligens szabályozás: az okos automatika szabályozási algoritmusok és a megbízható alkatrészek biztonságos és hatékony készülék működést tesznek lehetővé. z RHP STNR készülékek előnyei Rendkívül kompakt kivitel eépítési helyet takarít meg, könnyebben szállítható. Egyedülálló csatlakoztatás - 14 különféle csatlakoztatás (kivéve az RHP 400 típust) légcsatornák optimális és racionális csatlakoztatását teszi lehetővé. uplex hűtési / fűtési teljesítmény felhasználó kiválaszthatja a legmegfelelőbb opciót. Magas hatásfok (a SOP érték akár 17 is lehet) készülék kis költségű fűtést és légkondícionálást biztosít. 36 Merkapt lakásszellőzési rendszer

37 RHP 400 V hőszivattyús szellőztetőgép Maximális légmennyiség, m³/h 395 Panelvastagság, mm 30/ Tömeg, kg 120 Tápfeszültség, V 1~230 Maximális üzemi áramfelvétel, 6,6 (RHP 2.2/1.4) Maximális üzemi áramfelvétel, 7,7 (RHP 2.8/2.4) Hővisszanyerési 80 hatásfok, % Referencia légmennyiség, m³/s 0,077 Referencia nyomáskülönbség, Pa SPI, W/(m³/h) 0,21 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 60 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 96 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1 / 7,5 Szabályozó automatika típusa 5.1 karbantartáshoz szükséges hely, mm 720 Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat m³/h Hővisszanyerési adatok Télen Nyáron Kültéri hőmérséklet, hővisszanyerő után*, 10,8 12, ,3 16,5 22, ,2 * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén Kompresszor és légkezelő adatok Hűtőközeg kompresszor fűtési teljesítménye, kw R134 RHP 2.2/1.4 0,9 RHP 2.8/2.4 1,8 -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé 30 Jobbos változat R Jelleggörbe M5 szűrővel, L típusú forgódobos hővisszanyerővel, hőszivattyú rendszerrel és elektromos légfűtővel. Légmennyiség (m³/s) 0 0,02 0,04 0,06 0,08 0,1 0, hőszivattyú SPI 0,35 működési tartománya: Statikus nyomás (Pa) 200 SPI 0,28 SPI 0,21 RHP 2.2/1.4 RHP 2.8/ SPI 0, Légmennyiség (m³/h) Tartozékok Motoros pillangószelep GUJ-M LM24 Hangcsillapító / SIL / SIL (4 ) frisslevegő befújt levegő elszívott levegő elhasznált levegő készülék csak jobbos kezelőoldallal kapható. Merkapt lakásszellőzési rendszer 37

38 Fűtési mód efújt levegő hőmérséklet, RHP 400 V-2.8/2.4 RHP 400 V-2.2/ Külső levegő hőmérséklet, lkalmazás: +20 belső levegő hőmérsékletnél, 45% relatív páratartalomnál. Hűtési mód efújt levegő hőmérséklet, RHP 400 V-2.2/1.4 RHP 400 V-2.8/ Külső levegő hőmérséklet, lkalmazás: +24 belső levegő hőmérsékletnél, 55% relatív páratartalomnál. Össz (fűtés és hűtés) forgódobos hővisszanyerő + hőszivattyú. Hőszivattyú adatok Kültéri levegő hőmérséklet, Kültéri levegő páratartalom, % eltéri levegő hőmérséklet, eltéri levegő páratartalom, % efújt levegő hőmérséklet Hőszivattyú fűtési/hűtési teljesítmény, kw Hőszivattyú fűtési/hűtési teljesítményfelvétel, kw hővisszanyerő által visszanyert teljesítmény, kw OP/EER OP: fűtési jósági fok / EER: hűtési jósági fok RHP 400 V-2.2/1.4 RHP 400 V-2.8/2.4 Fűtés Hűtés Fűtés Hűtés , ,81 0,73 0,56 0,81 0,77 1,5 1,3 1 1,41 1,35 0,19 0,17 0,15 0,2 0,22 0,42 0,39 0,34 0,44 0,4 1,45 1,92 3,31 1,16 0,3 1,45 1,92 3,31 1,16 0,3 4,3 4,3 3,7 4,1 3,5 3,6 3,3 2,9 3,2 3,4 38 Merkapt lakásszellőzési rendszer

39 RHP 600 U hőszivattyús szellőztetőgép Maximális légmennyiség, m³/h Panelvastagság, mm Tömeg, kg Tápfeszültség, V Maximális üzemi áramfelvétel, Maximális üzemi áramfelvétel, Hővisszanyerési hatásfok, % Referencia légmennyiség, m³/s Referencia nyomáskülönbség, Pa SPI, W/(m³/h) ~230 9,6 (RHP 3.7/3) 10,5 (RHP 4.4/3.8) 83 0,13 0,32 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 70 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 170 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 1/6 Szabályozó automatika típusa 5.1 karbantartáshoz szükséges hely, mm 600 Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat Hővisszanyerési adatok Kültéri hőmérséklet, hővisszanyerő után*, + 6 m³/h * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén Kompresszor és légkezelő adatok Hűtőközeg kompresszor fűtési teljesítménye, kw Télen R134 RHP 3.7/3 1,8 RHP 4.4/3.8 2,8 Nyáron ,1 15,5 16,4 17,3 18,2 22,5 23,4 24,3 -súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé 29 Jelleggörbe M5 szűrővel, L típusú forgódobos hővisszanyerővel, hőszivattyú rendszerrel és elektromos légfűtővel. Légmennyiség (m³/s) Jobbos változat R 200 (4 ) С Statikus nyomás (Pa) SPI 0,35 SPI 0,28 SPI 0,21 SPI 0,14 hőszivattyú működési tartománya: RHP 3.7/3 RHP 4.4/ Légmennyiség (m³/h) 200 (4 ) =15 mm Tartozékok Motoros pillangószelep / Hangcsillapító / GUJ-M LM24 SIL SIL alos változat L frisslevegő befújt levegő elszívott levegő elhasznált levegő Merkapt lakásszellőzési rendszer 39

40 Fűtési mód efújt levegő hőmérséklet, RHP 600 U-4.4/3.8 RHP 600 U-3.7/ Külső levegő hőmérséklet, lkalmazás: +20 belső levegő hőmérsékletnél, 45% relatív páratartalomnál. Hűtési mód efújt levegő hőmérséklet, RHP 600 U-3.7/3 RHP 600 U-4.4/ Külső levegő hőmérséklet, lkalmazás: +24 belső levegő hőmérsékletnél, 55% relatív páratartalomnál. Össz (fűtés és hűtés) forgódobos hővisszanyerő + hőszivattyú. Hőszivattyú adatok Kültéri levegő hőmérséklet, Kültéri levegő páratartalom, % eltéri levegő hőmérséklet, eltéri levegő páratartalom, % efújt levegő hőmérséklet Hőszivattyú fűtési/hűtési teljesítmény, kw Hőszivattyú fűtési/hűtési teljesítményfelvétel, kw hővisszanyerő által visszanyert teljesítmény, kw OP/EER OP: fűtési jósági fok / EER: hűtési jósági fok RHP 600 U-3.7/3 RHP 600 U-4.4/3.8 Fűtés Hűtés Fűtés Hűtés ,7 23,9 20,7 21,6 15,7 28,9 26,6 22,9 20,6 14,6 1,59 1,39 1,06 1,76 1,62 2,23 1,95 1,5 2,39 2,17 0,3 0,3 0,3 0,4 0,4 0,5 0,5 0,5 0,7 0,6 2,2 3,4 5,6 1,3 1 2,2 3,4 5,6 1,3 1 4,8 4,4 3,8 4,2 4,4 4,4 4 3,3 3,6 3,8 40 Merkapt lakásszellőzési rendszer

41 RHP 800 U hőszivattyús szellőztetőgép Maximális légmennyiség, m³/h Panelvastagság, mm Tömeg, kg Tápfeszültség, V Maximális üzemi áramfelvétel, Maximális üzemi áramfelvétel, Hővisszanyerési hatásfok, % Referencia légmennyiség, m³/s Referencia nyomáskülönbség, Pa SPI, W/(m³/h) ~400 14,8 (RHP 5.3/4.7) 16,1 (RHP 6.1/5.8) 87 0,17 0,24 Szűrő méretek SZ M H, mm M5 ventilátor teljesítményfelvétele 70 referencia légmennyiségnél, W ventilátor teljesítményfelvétele 170 maximális légmennyiségnél, W Elektromos légfűtő teljesítménye, kw / t, 2/7 Szabályozó automatika típusa 5.1 karbantartáshoz szükséges hely, mm 800 Zajadatok -súlyozott hangteljesítményszint L W, d() a referencia légmennyiségnél Frisslevegő efújt levegő Elszívott levegő Elhasznált levegő urkolat Hővisszanyerési adatok Kültéri hőmérséklet, hővisszanyerő után*, + 8 m³/h * beltéri +22 hőmérséklet és 20% relatív páratartalom esetén Kompresszor és légkezelő adatok Hűtőközeg kompresszor fűtési teljesítménye, kw Télen 14,1 15,2 15,9 16,6 17,3 22,4 23,1 23,8 R134 RHP 5.3/4.7 2,8 RHP 6.1/5.8 3,9 Nyáron súlyozott hangnyomásszint L P, d() 10 m² normál szigetelésű helyiségben, a burkolattól 3 méterre. Környezet felé 31 Jobbos változat R Jelleggörbe M5 szűrővel, L típusú forgódobos hővisszanyerővel, hőszivattyú rendszerrel és elektromos légfűtővel. Légmennyiség (m³/s) 0 0,05 0,1 0,15 0,2 0,25 0,3 400 hőszivattyú működési tartománya: Statikus nyomás (Pa) SPI 0,35 SPI 0,28 RHP 5.3/4.7 RHP 6.1/ С (4 ) SPI 0, SPI 0, Légmennyiség (m³/h) 2 (4 ) =15 mm Tartozékok Motoros pillangószelep / Hangcsillapító / GUJ-M-2 + LM24 SIL SIL alos változat L frisslevegő befújt levegő elszívott levegő elhasznált levegő Merkapt lakásszellőzési rendszer 41

42 Fűtési mód efújt levegő hőmérséklet, RHP 800 U-6.1/5.8 RHP 800 U-5.3/ Külső levegő hőmérséklet, lkalmazás: +20 belső levegő hőmérsékletnél, 45% relatív páratartalomnál. Hűtési mód efújt levegő hőmérséklet, RHP 800 U-5.3/4.7 RHP 800 U-6.1/ Külső levegő hőmérséklet, lkalmazás: +24 belső levegő hőmérsékletnél, 55% relatív páratartalomnál. Össz (fűtés és hűtés) forgódobos hővisszanyerő + hőszivattyú. Hőszivattyú adatok Kültéri levegő hőmérséklet, Kültéri levegő páratartalom, % eltéri levegő hőmérséklet, eltéri levegő páratartalom, % efújt levegő hőmérséklet Hőszivattyú fűtési/hűtési teljesítmény, kw Hőszivattyú fűtési/hűtési teljesítményfelvétel, kw hővisszanyerő által visszanyert teljesítmény, kw OP/EER OP: fűtési jósági fok / EER: hűtési jósági fok RHP 800 U-5.3/4.7 RHP 800 U-6.1/5.8 Fűtés Hűtés Fűtés Hűtés ,9 25,1 22,2 21,18 15,26 33,9 31, ,5 13,8 2,31 2,02 1,55 2,57 2,33 3,13 2,72 2,06 3,19 2,9 0,48 0,47 0,45 0,63 0,54 0,79 0,74 0,67 1,02 0,87 3,20 5,05 8,08 1,86 1,39 2,49 3,94 6,27 1,42 1,06 4,8 4,3 3,5 4,1 4,3 4 3,7 3,1 3,1 3,3 42 Merkapt lakásszellőzési rendszer

43 Tartozékok Nyomó- és szívóoldali szűrők frisslevegő makrorészecskéinek 99,9%-a kisebb, mint 1 µm. Tömegüket tekintve ezen részecskék a szállópornak a 30%-át teszik ki. Így ha a frisslevegő a köz- és lakóépületekbe jut, ahhoz, hogy biztosítsák a higiéniai szabványoknak megfelelő levegőtisztaságot, M5-F7 osztályú szűrők elegendőek. z M5 típusú szűrők az elszívott levegő szűrésére szolgál a légkezelőkben. levegőszűrés védi a légkezelő berendezéseit az elpiszkolódástól így növelve annak szervízidejét. Ezért az elpiszkolódott szűrőket megfelelő időközönként cserélni kell, hogy biztosítsa a komfort körülményeket a helyiségben és hogy megóvja a légkezelőt a károsodástól. szabályozópanelen dióda jelzi a szűrőepiszkolódást. Általában a szűrőket legalább kétszer egy évben cserélni kell: a fűtési szezon után és ősszel. Szűrőosztályok és szabványok légkezelőkben használt szűrők az EUROVENT 4/9 (EN 779 és EN 1882 szabványok szerint) rendszer alapján vannak osztályozva. Szűrőtípusok M5 (standard) vagy F7 (opcionális) osztályú szűrők befújt levegő szűrésére használhatók. Nagyon kompakt, de megkülönböztethetően nagy szűrőfelülettel rendelkeznek. nagy szűrőfelület hosszabb élettartamot és alacsony nyomásesést biztosít (az alacsony nyomásesés csökkenti az energiafelhasználást). z ökológiaialag tiszta anyagok lehetővé teszik, hogy az elpiszkolódott szűrőket égetéssel meg lehessen semmisíteni. zsákos szűrők nagyobb méretű légkezelőknél használatosak: M5 (vagy F7) típusok a légkezelők szívó- és nyomóoldalára. H L Motoros pillangószelepek és zsaluk légkezelő lefagyás elleni védelme vagy más külső tényezők elleni védelem esetén motoros zsaluk használhatók. efúvó vagy elszívó ventilátorokra szerelhetők. zsaluk szabályozása az automata szabályozórendszerről szabályozható. Légkezelő méret omekt R 200 V omekt R 2 F omekt R V omekt R 400 H/V omekt R 4 V omekt R 400 F omekt R 0 H/V omekt R 600 H/U omekt R 0 V omekt R 700 H/V/F omekt R 900 U/H/V Pillangószelep típusa GUJ-M-125 GUJ-M-160 GUJ-M-200 GUJ-M-2 GUJ-M-315 Légkezelő méret omekt PP V omekt PP 4 V omekt F 2 V omekt F 2 F omekt F 400 V omekt F 0 F omekt F 700 V omekt F 700 H omekt F 900 U/H/V/F Pillangószelep típusa GUJ-M125 GUJ-M-125 GUJ-M GUJ-M-200 GUJ-M2 GUJ-M-315 Szabályozórendszer 4, 6 3, 5 mozgató motor LF230 LF24 Merkapt lakásszellőzési rendszer 43

44 Szivattyúblokk PPU a vizes fűtőelemek hőteljesítményének kiigazítására használják, vagyis a befújt levegő hőmérsékletének szabályozására a vízmelegítő melegvizének keverésével és a hővisszanyerő visszakeringetett vizének felhasználásával. Teljesen összeszerelt szerelvénykészlet minden légkezelő mérethez kapható, ahol melegvizes fűtőelemet használnak Kivitel: 1. Zárószelep 2. Visszacsapószelep 3. Fojtószelep 4. Szabályozó szelep 5. Keringető szivattyú 6. Manométer / Hőmérő 7. Vezérlő Légkezelő méret R 200 V R 2 F R V R 400 V R 4 H/V R 600 U R 400 F R 0 H/V/U R 600 H R 700 H/V/F R 900 U Szivattyúblokk típusa PPU-HW-3R-15-0,4-W1 PPU-HW-3R-15-0,63-W1 Légkezelő méret PP V PP 4 V F 2 V / F F 400 V F 0 F F 700 V Szivattyúblokk típusa PPU-HW-3R-15-0,4-W1 PPU-HW-3R-15-0,4-W1* Légkezelő méret F 700 H F 900 Szivattyúblokk típusa PPU-HW-3R-15-0,63-W1* PPU-HW-3R-15-1,0-W2* * -4 kültéri hőmérséklet esetén. Hangcsillapítók rendszerben és a környezetben a normális zajszint biztosításához hangcsillapítók használhatók. körkeresztmetszetű és négyszögletes hangcsillapítók standard méretekben kaphatók. Légkezelő méret / R 200 V / R 2 F R V R 400 H/V R 4 V R 400 F R 0 U/H R 600 H / / / / Hangcsillapító típusa SIL SIL SIL SIL SIL SIL Légkezelő méret F 0 F F 700 V F 700 H / / / / / Hangcsillapító típusa SIL SIL SIL SIL SIL v-d-h v szigetelés vastagsága d csatlakozás átmérője h a hangcsillapító hossza frisslevegő befújt levegő elszívott levegő elhasznált levegő R 0 V R 700 H/V/F R 900 U/H/V PP V PP 4 V F 2 V/F F 400 V / / / / / / / / SIL SIL SIL SIL SIL SIL SIL SIL F 900 U/H/V/F / SIL Merkapt lakásszellőzési rendszer

45 Vizes és direkt elpárologtatású hűtők levegőhűtő szekció a készülék külső részére kerül beépítésre. hűtőszekció burkolata megegyezik a készülék burkolatával: horganyzott acéllemez belső 45 mm vastag szigeteléssel. hűtőszekció csepptálcával és vízzárral van felszerelve. hűtésszabályozás a szabályozó automatika része. Hűtőközeg- R410, 7/12 vízhőfoklépcső. Levegőhőmérséklet be/ki - 30/18. H 1 H1 L Légkezelő méret efújt légmennyiség, m³/h Hűtő típusa Teljesítmény, kw Levegőnyomásesés, Pa* Hűtőközeg nyomásesés, kpa H L, mm 1 H1, mm sőcsatlakozás, / mm Tömeg, kg R 400 F 400 PP 4 R 4 R 0 F F-0,4-3 2,7 16 0, ½ / W-0,4-3 2, , ½ 33 F-0,5-3 3,4 19 0, ½ / W-0,5-3 3, , ½ 35 R F-0,7-5 5,3 53 3, ½ / W-0,7-5 4,4 27 9, ½ 42 R 700 F 700 R 900 F F-0,7-5 4,7 22 0, ½ / W-0,7-5 4, , ½ 42 F-0,9-6 6,1 29 0, ½ / W-0,9-6 6,0 36 3, ¾ 45 * cseppleválasztóval. Merkapt lakásszellőzési rendszer 45

46 H csőbe építhető fűtőelem és HW hűtőelem OMEKT légkezelők befújt levegő oldalán használhatók. Ezekhez szintén használni kell a PPU szerelvénykészletet vagy 2-utas szelepmozgatóval. OMEKT készülékek V mozgató szabályozásra elő vannak készítve. Kivitel: Horganyzott acéllemez ház. Réz/alumínium hővisszanyerő. Kondenzálló burkolat és kondenzvíz elvezetés (csak HW készülékek esetén H L Maximális nyomás: 10 bar. Maximális közeghőmérséklet: 100. Maximális légsebesség: 3 m/s. satlakozás: 1/2 efújt légmennyiség, m³/h Fűtő/hűtő típusa Levegőhőm. be/ki, első közeg, víz Teljesítmény kw Levegő nyomásesés*, Pa Közeg nyomásveszteség, kpa H L, mm 4 H /22 60/40 1,8 44 0, ,15 4 HW /18 7/12 1,4 69 5, ,13 4 H /22 60/40 1,8 44 0, ,15, mm Tömeg, kg 4 HW /18 7/12 1,4 69 5, , H /22 60/40 3, , , HW /18 7/12 3, , , H-2 10/22 60/40 3,6 49 2, , HW-2 26/18 7/12 3, , , H /22 60/40 3,6 20 3, , HW /18 7/12 2,8 33 2, ,60 sőbe építhető elektromos fűtő körkeresztmetszetű elektromos csatornafűtők a frisslevegő melegítésére szolgálnak a szellőztető rendszerekhez. fűtők használhatók a légkezelők fűtő vagy előfűtő funkciójára is. fűtők beépített szabályozóval vagy anélkül illetve nyomás és áramlásmérő rendszerrel is kaphatók. fűtők burkolata alucink bevonatú fémlemez, tömítőgumival, mely a légcsatornarendszer légmentes csatlakoztatására szolgál. fűtőbetét rozsdamentes acélból készül. Mindegyik fűtőelem két túlhevülésvédelmi termosztáttal rendelkezik. z automata visszaállítású termosztát túlhevülés esetén 60 -ig szabályozza a kilépő levegő hőmérsékletet, a kézi visszaállítású termosztát pedig 100 -on kiold túlhevülés esetén. kézi visszaállításhoz a termosztát nyomógombja a fűtőelem fedelén található. fűtőelemen áthaladó légsebessség nem lehet kevesebb, mint 1,5 m/s. Standard működési hőmérséklet -30 és 0 között. satornafűtők beépített szabályozóval és áramlásmérővel Fűtési teljesítmény, kw Tápfeszültség, V EH-125-1,0-1f SI/F 1,0 1 ~ 230 EH-160-1,0-1f SI/F 1,0 1 ~ 230 EH-160-1,5-1f SI/F 1,5 1 ~ 230 EH-160-2,0-1f SI/F 2,0 1 ~ 230 EH-200-1,0-1f SI/F 1,0 1 ~ 230 EH-200-1,5-1f SI/F 1,5 1 ~ 230 EH-200-2,0-1f SI/F 2,0 1 ~ 230 EH-2-1,0-1f SI/F 1,0 1 ~ 230 EH-2-1,5-1f SI/F 1,5 1 ~ 230 EH-2-2,0-1f SI/F 2,0 1 ~ 230 EH-2-3,0-1f SI/F 3,0 1 ~ 230 EH-315-2,0-1f SI/F 2,0 1 ~ 230 EH-315-3,0-1f SI/F 3,0 1 ~ Merkapt lakásszellőzési rendszer

47 Elszívóernyők (csak a omekt R 200 készülékekhez) íszítő panel (csak a omekt R 200 készülékekhez) Fehérre festett kivitel. magasság csak 2,6 cm. Kapható változatok: Fehérre festett kivitel. Rozsdamentes acél kivitel. Kapható változatok: Fehérre festett kivitel. Rozsdamentes acél kivitel. OS Légelosztó doboz (csak omekt R 200 készülékekhez a légcsatorna vízszintes csatlakoztatásához) L kültéri rács befújt és elszívott légáram különválasztására szolgál. Típusok: OS-200 VE (100 mm) OS2-200 VE (125 mm) Típus: L-125 (fekete vagy fehér) L-160 (fekete vagy fehér) L-200 (fekete vagy fehér) Merkapt lakásszellőzési rendszer 47

48 Fokozott légszállítás távszabályozással (OVR) z OVR (fokozott légszállítás) funkciót távszabályozással lehet működtetni egy külső eszközről. zután hogy ezt a funkciót aktiválták az aktív készülék mód mellőzésre kerül és a készülék az újonnan beállított paraméterekkel működik. Ennek a funkciónak van a legnagyobb prioritása és bármely készülékmódban működhet, még akkor is ha a készülék le van kapcsolva. Ez a funkció bármely E motorral ellátott készüléknél lehetséges csak csatlakoztatni kell az egyik érzékelőt a lentebb felsoroltakból. Levegőminőség szabályozás (Q) z Q szellőztetési intenzitás szabályozás funkció külső érzékelőjelen keresztül történik. Szellőztetési intenzitás korrigálást biztosít, a megnövekedett O2 szintnek, páratartalomnak stb. megfelelően. Különböző Q funkció választható az érzékelő típusának megfelelően, ezért a készülék intenzitásának szabályozása ez alapján történik. felhasználó bármikor aktiválhatja ezt a funkciót a szükségletnek megfelelően és ellenőrizheti a helyiség levegőjének minőségét a szabályozópanelen. Ez a funkció bármely E motorral ellátott készüléknél lehetséges csak csatlakoztatni kell az egyik érzékelőt a lentebb felsoroltakból. Típus Tulajdonságok Típus Tulajdonságok TV0 Nyomáskülönbség kapcsoló Nyomástartomány - 0 Pa Egy átváltó érintkező (NO+N) 2V, 1 IP54 védettségi osztály RST Falra szerelhető hőmérsékletérzékelő Tápfeszültség: 24V / Hőmérséklet mérési tartomány 0 - Kimenő jel: V IP30 védettségi osztály Tápfeszültség: 24V / Relatív páratartalom mérési tartomány 0-100% Kimenő jel: V IP30 védettségi osztály Tápfeszültség: 24V / Relatív páratartalom mérési tartomány 0-100% Kimenő jel: V IP54 védettségi osztály Tápfeszültség: 24V / O 2 mérési tartomány ppm Kimenő jel: V IP30 védettségi osztály Tápfeszültség: 24V / O 2 mérési tartomány ppm Kimenő jel: V IP54 védettségi osztály Tápfeszültség: 24V / Levegőminőség mérési tartomány ppm Kimenő jel: V IP30 védettségi osztály Tápfeszültség: 24V / Levegőminőség mérési tartomány ppm Kimenő jel: V IP54 védettségi osztály PIR180 Mozgásérzékelő RTT Falra szerelhető hőm. érzékelő RTH Falra szerelhető páratartalomérzékelő TH sőbe építhető páratartalomérzékelő RT Falra szerelhető O 2 érzékelő T sőbe építhető O 2 érzékelő RTQ Falra szerelhető légminőség érzékelő Érzékelési szög 180 Max. hatótávolság 12 m IP44 védettségi osztály Tápfeszültség: 24V / Hőmérséklet mérési tartomány 0 - Egy átváltó érintkező (NO+N) 2V, 2 IP30 védettségi osztály Tápfeszültség: 24V / Relatív páratartalom mérési tartomány 0-100% Egy átváltó érintkező (NO+N) 2V, 2 IP30 védettségi osztály Tápfeszültség: 24V / Relatív páratartalom mérési tartomány 0-100% Egy átváltó érintkező (NO+N) 2V, 2 IP54 védettségi osztály Tápfeszültség: 24V / O 2 mérési tartomány ppm Egy átváltó érintkező (NO+N) 2V, 2 IP30 védettségi osztály Tápfeszültség: 24V / O 2 mérési tartomány ppm Egy átváltó érintkező (NO+N) 2V, 2 IP54 védettségi osztály Tápfeszültség: 24V / Levegőminőség mérési tartomány ppm Egy átváltó érintkező (NO+N) 2V, 2 IP30 védettségi osztály Tápfeszültség: 24V / Levegőminőség mérési tartomány ppm Egy átváltó érintkező (NO+N) 2V, 2 IP54 védettségi osztály RSH Falra szerelhető páratartalomérzékelő SH sőbe építhető páratartalomérzékelő RS Falra szerelhető O 2 érzékelő S sőbe építhető O 2 érzékelő RSQ Falra szerelhető légminőség érzékelő SQ sőbe építhető légminőség érzékelő TQ sőbe építhető légminőség érzékelő Légkezelő P szabályozás (PING2) 3/4 szabályozóhoz Egy opció melyjel a légkezelőket számítógépen keresztül lehet irányítani és szabályozni, ha az számítógépes hálózatra vagy az internetre van kötve. PING2 hálózati modullal a légkezelők számítógépes hálózatra (Ethernet) vagy más típusú hálózatra (RS-485) köthetők. Változtatható légmennyiségszabályozás (VV) (3/5) készülék a különböző helyiségek szellőztetési feltételeinek megfelelően fújja be és szívja el az adott légmennyiséget. gyakran változó szellőztetési szükségletre tekintettel ez a légmennyiség karbantartó mód feltűnő módon csökkenti a légkezelő üzembentartási költségét. VV funkció az E motorral ellátott készülékeknél lehetséges. 48 Merkapt lakásszellőzési rendszer

49 légkezelők elektromos bekötése mikor a légkezelő telepítve van, a felhasználónak csak egyszerűen az elektromos hálózatra kell csatlakoztatnia azt és telepíteni egy hőmérsékletérzékelőt a befújt légcsatornába, és szükség esetén meghosszabbítani a vezérlőpanel csatlakozó kábelét. melegvizes légfűtővel ellátott készülékek extra csatlakozó kábellel vannak ellátva a meleg levegő zsalu motorhoz, a szivattyúhoz és a zsalumozgató motorhoz. Ha a légkezelő tápfeszültsége 230V; Hz, akkor a megfelelő teljesítményű földelt aljzatot kell telepíteni. Ha a feszültség ~400V; Hz, a kábel a tápfeszültség kábele a főkapcsolóhoz csatlakozik, mely a készülék külső falán található. különböző típusú légkezelőkhöz szükséges tápkábel típusok a következő táblázatban találhatók: Légkezelő típusa R 200 R 2 R R 400 R 4 R 0 R 600 R 700 R 900 W R 900 E tápfeszültség kábel típusa 3 1,5 mm² 5 1,5 mm² Légkezelő típusa PP PP 4 F 2 F 400 F 0 F 700 F 900 W F 900 E tápfeszültség kábel típusa 3 1,5 mm² 3 1,5 mm² 5 1,5 mm² Szabályozó panel 6.1, 6.2, 5.1, 4.1, 3.1 szabályozópanel csatlakozókábele (10 m) 4 0,22 mm² Merkapt lakásszellőzési rendszer 49

50 Készülék jelölés és rendelési példa Sorozat OMEKT VERSO KLSIK Készülék méret , sőcsatlakozás H vízszintes V függőleges U univerzális F álmennyezetbe építhető HV vízszintes és függőleges Fűtőelem/tulajdonságok HW vizes /xy HE elektromos / p HX direkt elpárologtatós / xyz HS gőzös / xy HG gázos / p HW reverzibilis W / xy HX reverzibilis X / xyz HW/H csőbe építhető fűtő Szabályozó típusa Hűtőelem/tulajdonságok W vizes / xy X direct elpárologtatós / xyz x sorok száma y lemeztávolság p teljesítmény z körök száma OMEKT-R-200-L-V-E/0.137-F7-M5-HE/1-X-L1-4.1-O/y efúvás Еlszívás Hővisszanyerő típusa R forgódobos P lemezes PP dupla lemezes R közvetítőközeges PP kereszt-ellenáramú RHP forgódobos hővisszanyerő hőszivattyúval PHP lemezes hővisszanyerő hőszivattyúval M keringető szekció S befúvó légkezelő hővisszanyerő tulajdonságai Forgódobos - hullámosítási magasság L 1,7 mm XL 1,5 mm UL 1,35 mm / Z szorpciós zeolit E aluminium epoxi fedőfestéssel ZM higroszkópikus Szűrőosztály G4 M5 M6 F7 F8 F9 Vizsgálóoldal R1 R2 L1 L2 Motor / IE4 (hatásfok) E / p/p (befúvó/elszívó motorteljesítmény) PM / p (teljesítmény) dditional equipment/characteristic Sa hangcsillapító Hu nedvesítő RL 9001 szín y külső by-pass Hg higiénikus változat Out kültéri változat ol részleges színezés Lemezes 1,8; 2,2; 2,5; 3; 4; 5; 6 lemezek közötti távolság Kereszt-ellenáramú 1.6, 2, 2.5, 3... lemezek közötti távolság Közvetítőközeges xyz / xyz Hővisszanyerők hőszivattyúval 20/17 kw hűtési/fűtési teljesítmény Vizsgáló oldal: befújt levegő L1 R1 L1 L1 R1 H R1 V F L2 F R2 vizsgáló oldalt a befújt levegő iránya határozza meg, a készülékkel szemben állva. Merkapt lakásszellőzési rendszer

51 Flexibilis csövek FLX-HPE- Méretek Ø Ød Leírás Megnevezés névleges d tömeg [kg/mb] z FLX-HPE- flexibilis csövek levegő szállítására alkalmasak. viszonylag alacsony átmérő lehetővé teszi a mennyezetbe, gipszprofalba vagy álmennyezetbe történő beépítést. z FLX-HPE- -75 cső belső része antisztatikus, antibakteriális és penészálló bevonattal rendelkezik, melynek alapja az ezüst-oxidion. z FLX-HPE- flexibilis csövek sajtolva vannak a többi beépítési tartozékkal együtt. tömítőgyűrű a csatlakozási pontoknál kiváló rendszer tömítést biztosítanak. z FLX-HPE- flexibilis csövek magas mechanikai tulajdonságú polietinléből készülnek. cső belső felülete sima, mely alacsony nyomásesést eredményez a beépített rendszerben. csőben rm gyűrűk találhatók a következő méretekben: FLX-HPE ,26 FLX-HPE ,26 FLX-HPE ,29 0,31 FLX-HPE ,29 0,31 FLX-HPE ,33 0,42 FLX-HPE ,33 0,42 FLX-HPE-63/FLX-HPE--63: 1200cm x 40cm FLX-HPE-75/FLX-HPE--75: 1100cm x 40cm FLX-HPE-90/FLX-HPE--90: 1400cm x cm ikkszám: FLX - HPE típus anyag átmérő Merkapt lakásszellőzési rendszer 51

52 Flexibilis csövek FLX-HPE- Műszaki adatok 75 mm átmérőjű csövek kiválasztási diagramjai: Pressure strata drop ciśnienia location Odcinek prosty [Pa/m] [l/s] [m³/h] Volumetric przepływ flow rate objętościowy Pressure strata drop ciśnienia Kolano end 4545 (length (długość 0,5m) m) [Pa] [l/s] [m³/h] Volumetric przepływ flow objętościowy rate Pressure drop strata ciśnienia Kolano end 9090 (length (długość 0,5m) m) [Pa] [l/s] [m³/h] Volumetric przepływ flow rate objętościowy 52 Merkapt lakásszellőzési rendszer

53 satlakozó dobozok FLX-PRO... Méretek L d1 nxd2 Leírás z FLX-PRO elosztó dobozokhoz az FLX-HPE- flexibilis csövek csatlakoztathatók, mely elosztó hálózatot képez a hővisszanyerő szellőztetőgépek légtechnikai rendszeréhez. kis méretnek köszönhetően, nincs szükség sok helyre vagy speciális beépítésre, így több használható belső tér takarítható meg. z FLX-PRO elosztó dobozok horganyzott acéllemezből készülnek. Rendelhetők még hangszigetelt FLX-PRI elosztó dobozok is, melyek belseje 9 mm-es zártcellás szigeteléssel kerülnek bélelésre. Figyelem: standard átmérő d1 idomtűréses átmérőben értendő. Külön kérésre a d1 átmérő csőtűréses változtatban is kapható. Ehhez a rendelésnél egy F betűt kell adni a megnevezéshez.z anemosztátok külön szerelvény nélkül az "F"-es változathoz csatlakoztathatók. Megnevezés L d1 n [szt.] d2 FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO Kiírási példa Termékkód FLX-PRO Típus Átmérő satlakozási pontok száma (idomtűréses) F - csőtűréses Merkapt lakásszellőzési rendszer 53

54 satlakozó dobozok FLX-PRO-L... Méretek L d1 nxd2 Leírás z FLX-PRO-L elosztó dobozokhoz az FLX-HPE- flexibilis csövek csatlakoztathatók, mely elosztó hálózatot képez a hővisszanyerő szellőztetőgépek légtechnikai rendszeréhez. kis méretnek köszönhetően, nincs szükség sok helyre vagy speciális beépítésre, így több használható belső tér takarítható meg. z FLX-PRO elosztó dobozok horganyzott acéllemezből készülnek. Rendelhetők még hangszigetelt FLX-PRI elosztó dobozok is, melyek belseje 9 mm-es zártcellás szigeteléssel kerülnek bélelésre. Megnevezés L d1 n [szt.] d2 FLX-PRO-L FLX-PRO-L FLX-PRO-L FLX-PRO-L FLX-PRO-L FLX-PRO-L FLX-PRO-L FLX-PRO-L FLX-PRO-L Figyelem: standard átmérő d1 idomtűréses átmérőben értendő. Külön kérésre a d1 átmérő csőtűréses változtatban is kapható. Ehhez a rendelésnél egy F betűt kell adni a megnevezéshez Kiírási példa Termékkód FLX-PRO-L típus átmérő csatlakozási pontok száma(idomtűréses) F - csőtűréses 54 Merkapt lakásszellőzési rendszer

55 satlakozó dobozok FLX-PRO-PL... Méretek L d1 nxd2 Leírás z FLX-PRO-PL elosztó dobozokhoz az FLX-HPE- flexibilis csövek csatlakoztathatók, mely elosztó hálózatot képez a hővisszanyerő szellőztetőgépek légtechnikai rendszeréhez. kis méretnek köszönhetően, nincs szükség sok helyre vagy speciális beépítésre, így több használható belső tér takarítható meg. z FLX-PRO-PL elosztó dobozok horganyzott acéllemezből készülnek. Rendelhetők még hangszigetelt FLX-PRI elosztó dobozok is, melyek belseje 9 mm-es zártcellás szigeteléssel kerülnek bélelésre. Megnevezés L d1 n [szt.] d2 FLX-PRO-PL FLX-PRO-PL FLX-PRO-PL FLX-PRO-PL FLX-PRO-PL FLX-PRO-PL Figyelem: standard átmérő d1 idomtűréses átmérőben értendő. Külön kérésre a d1 átmérő csőtűréses változtatban is kapható. Ehhez a rendelésnél egy F betűt kell adni a megnevezéshez. Kiírási példa Termékkód FLX-PRO-PL Típus Ármérő satlakozópontok száma Merkapt lakásszellőzési rendszer 55

56 satlakozó dobozok FLX-PRO... Méretek d1 nxd2 kxd2 L Leírás z FLX-PRO elosztó dobozokhoz az FLX-HPE- flexibilis csövek csatlakoztathatók, mely elosztó hálózatot képez a hővisszanyerő szellőztetőgépek légtechnikai rendszeréhez. kis méretnek köszönhetően, nincs szükség sok helyre vagy speciális beépítésre, így több használható belső tér takarítható meg. z FLX-PRO elosztó dobozok horganyzott acéllemezből készülnek. Rendelhetők még hangszigetelt FLX-PRI elosztó dobozok is, melyek belseje 9 mm-es zártcellás szigeteléssel kerülnek bélelésre. Megnevezés L d1 n [szt] k [szt] d2 FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO Figyelem: standard átmérő d1 idomtűréses átmérőben értendő. Külön kérésre a d1 átmérő csőtűréses változtatban is kapható. Ehhez a rendelésnél egy F betűt kell adni a megnevezéshez Kiírási példa Termékkód FLX-PRO Típus Átmérő satlakozási pontok száma (idomtűréses) F-csőtűréses 56 Merkapt lakásszellőzési rendszer

57 satlakozó dobozok FLX-PRO... Méretek d1 nxd2 L Leírás Megnevezés L d1 n [szt] d2 z FLX-PRO elosztó dobozokhoz az FLX-HPE- flexibilis csövek csatlakoztathatók, mely elosztó hálózatot képez a hővisszanyerő szellőztetőgépek légtechnikai rendszeréhez. kis méretnek köszönhetően, nincs szükség sok helyre vagy speciális beépítésre, így több használható belső tér takarítható meg. z FLX-PRO elosztó dobozok horganyzott acéllemezből készülnek. Rendelhetők még hangszigetelt FLX-PRI elosztó dobozok is, melyek belseje 9 mm-es zártcellás szigeteléssel kerülnek bélelésre. Figyelem: standard átmérő d1 idomtűréses átmérőben értendő. Külön kérésre a d1 átmérő csőtűréses változtatban is kapható. Ehhez a rendelésnél egy F betűt kell adni a megnevezéshez. FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO Kiírási példa Termékkód FLX-PRO Típus Átmérő satlakozási pontok száma Merkapt lakásszellőzési rendszer 57

58 satlakozó dobozok FLX-PRO... Méretek nxd2 d1 kxd2 Leírás L z FLX-PRO elosztó dobozokhoz az FLX-HPE- flexibilis csövek csatlakoztathatók, mely elosztó hálózatot képez a hővisszanyerő szellőztetőgépek légtechnikai rendszeréhez. kis méretnek köszönhetően, nincs szükség sok helyre vagy speciális beépítésre, így több használható belső tér takarítható meg. z FLX-PRO elosztó dobozok horganyzott acéllemezből készülnek. Rendelhetők még hangszigetelt FLX-PRI elosztó dobozok is, melyek belseje 9 mm-es zártcellás szigeteléssel kerülnek bélelésre. Megnevezés L d1 n [szt] k [szt] d2 FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO FLX-PRO Figyelem: standard átmérő d1 idomtűréses átmérőben értendő. Külön kérésre a d1 átmérő csőtűréses változtatban is kapható. Ehhez a rendelésnél egy F betűt kell adni a megnevezéshez Kiírási példa Termékkód FLX-PRO Típus Átmérő satlakozási pontok száma(idomtűréses) F - csőtűréses 58 Merkapt lakásszellőzési rendszer

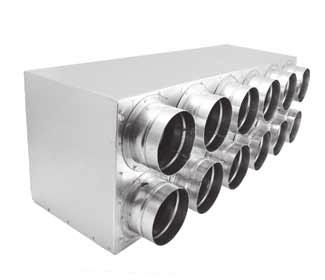

59 satlakozó dobozok FLX-PRO-P... Méretek d1 Leírás z FLX-PRO elosztó dobozokhoz az FLX-HPE- flexibilis csövek csatlakoztathatók, mely elosztó hálózatot képez a hővisszanyerő szellőztetőgépek légtechnikai rendszeréhez. kis méretnek köszönhetően, nincs szükség sok helyre vagy speciális beépítésre, így több használható belső tér takarítható meg. z FLX-PRO elosztó dobozok horganyzott acéllemezből készülnek. Rendelhetők még hangszigetelt FLX-PRI elosztó dobozok is, melyek belseje 9 mm-es zártcellás szigeteléssel kerülnek bélelésre. L code L d1 nxd2 n [szt.] d2 Figyelem: standard átmérő d1 idomtűréses átmérőben értendő. Külön kérésre a d1 átmérő csőtűréses változtatban is kapható. Ehhez a rendelésnél egy F betűt kell adni a megnevezéshez. Kiírási példa Termékkód FLX-PRO-P Típus Ármérő satlakozópontok száma (idomtűréses) F - csőtűréses FLX-PRO-P FLX-PRO-P FLX-PRO-P FLX-PRO-P FLX-PRO-P FLX-PRO-P FLX-PRO-P FLX-PRO-P FLX-PRO-P Merkapt lakásszellőzési rendszer 59

60 Préselt könyökök FLX-P Méretek r m» 1 x d 1 Leírás z FLX-P préselt könyökök FLX-HPE- csövekhez használhatók. hegesztett ív biztosítja a szellőztető rendszer növelt tömítettségének. szellőztető csövet a könyök belsejébe kell behelyezni. szellőztetési elemek préselt alakja kisebb surlódást és nyomásesést eredményez. jánlott a csatlakozásokat TL, MET vagy UT típusú ragasztószalaggal beragasztani hogy a termék légtömörségi osztálya elérje a osztályt. Megnevezés d1 L FLX-P FLX-P Rendelkezésre álló anyagok - példa FLX-P horganyzott acéllemez Kiírási példa Termékkód FLX-P - aaa - 90 típus d 1 60 Merkapt lakásszellőzési rendszer

61 Préselt nyeregidom FLX-SP Méretek Leírás típus d 1 - d 3 nom csatlakoztatható d 1 nom r H weight [kg] préselt gallér nyereg FLX-SP-t a hagyományos SPIRO csövekhez használják, amelyek csatlakoznak az FLX-HPE--75 vezetékek szellőztető rendszeréhez. hegesztett ív biztosítja a szellőztető rendszer növelt tömítettségét.jánlott a csatlakozásokat TL, MET vagy UT típusú ragasztószalaggal beragasztani hogy a termék légtömörségi osztálya elérje a osztályt. FLX-SP ,1 FLX-SP ,1 FLX-SP ,1 FLX-SP ,1 FLX-SP ,1 Rendelkezésre álló anyagok - példa FLX-SP horganyzott acéllemez Kiírási példa Termékkód FLX-SP - aaa - bbb típus d 1 d 3 Merkapt lakásszellőzési rendszer 61

62 Pillangószelepek FLX-S... Méretek d1 L Leírás z FLX-S pillangószelepek akkor lehet használni, amikor nincs szükség szoros tömítésre. Fő feladata a légmennyiség szabályozása, a pillangószelep beállítási szöge 90. z FLX-S pillangószelepek horganyzott acéllemezből készülnek. légtömörségi osztály megtartásához ajánlott FLX-USZ vagy FLX-US tömítés használata. Megnevezés d1 L FLX-S FLX-S Kiírási példa Termékkód FLX-S - 75 típus átmérő 62 Merkapt lakásszellőzési rendszer

63 sőkapcsoló idom FLX-MSF... Méretek d1 L Leírás z FLX-MSF csőkapcsoló az FLX-HPE- csövek összekapcsolására szolgál. légtömörségi osztály megtartásához ajánlott FLX-USZ vagy FLX-US tömítés használata. Kiírási példa Megnevezés d1 L FLX-MSF FLX-MSF FLX-MSF Termékkód FLX-MSF - 75 típus átmérő Merkapt lakásszellőzési rendszer 63

64 76,6 76,6 76,6 Tömítőgyűrűk FLX-USZ... Méretek FLX-USZ-63/FLX-USZ-75/FLX-USZ-90 Ød1 g Leírás FLX-USP-63/FLX-USP-75/FLX-USP-90 Ød1 g tömítőgyűrűk a légtecnkikai hálózat elemeinek légtömör csatlakoztatására szolgálnak. z FLX-USZ-75 / FLX-USZ-90 - mely EPM gumiból készül, két cső és csőkapcsoló tömítésére szolgál, biztosítva a légtömörségi osztályt a S EN szabvány szerint. FLX-USP-75 / FLX-USP-90 - habszivacsból készül és a csővégre van szerelve a elosztó dobozok és pillangószelepek leágazásán. dobozok csővel való lezárására szolgál - légtömörségi osztályt biztosít a S EN szabvány szerint. FLX-US-63/FLX-US-75/FLX-US-90 Ød1 g FLX-US-75 / FLX-US-90 - EPM gumiból készül és az FLXHPE csövek végére kell szerelni. dobozok és pillangószelepek csövekkel való lezárására szolgál- légtömörségi osztály biztosít a S EN szabvány szerint. FLX-UST-75 / FLX-UST-90 - csőtömítés, két cső vagy cső és elosztó doboz összekapcsolására és tömítésére szolgál. Kiírási példa Termékkód FLX-USZ - 75 típus átmérő FLX-UST-63/FLX-UST-75/FLX-UST-90 Ød1 Megnevezés d1 g g FLX-USZ FLX-USP FLX-US FLX-UST FLX-USZ FLX-USP FLX-US FLX-UST Merkapt lakásszellőzési rendszer

65 Végzáró dugók FLX-S-PV/FLX-F-PV Méretek Leírás S-PV végdugó az FLX-HPE és FLX-HPE- csövek lezárására szolgál. z FLX-S végdugók anyaga PV műanyag. Kiírási példa Termékkód S-PV - 75 típus átmérő Megnevezés d 1 d 2 L FLX-S-PV FLX-F-PV FLX-S-PV Felhasználási mód csövek belsejébe építhető: FLX-HPE-63, FLX-HPE--63 elosztó dobozok leágazásának belsejébe építhető FLX csövek belsejébe építhető: FLX-HPE-75, FLX-HPE--75 FLX-F-PV FLX-S-PV FLX-F-PV elosztó dobozok leágazásának belsejébe építhető FLX csövek belsejébe építhető: FLX-HPE-90, FLX-HPE--90 elosztó dobozok leágazásának belsejébe építhető FLX Merkapt lakásszellőzési rendszer 65

66 Flexibilis csövek FLX-HPE-132- Méretek b a Leírás Megnevezés a névleges b z FLX-HPE ovális szellőztető csövek anyaga HPE (erősített polietilén), ellenáll a hajlításnak és rugalmasan alkalmazható beépítéshez. ntiszattikus és antibakteriális az ezüstoxidion belső réteg miatt. 20 méter hosszúságú részek lehetővé teszik a szükséges csatlakozások minimalizálását, miközben légtömör beépítést biztosítanak. Ez a csőtípus kiválóan alkalmas családi házak levegő ellátására, mind a padlózat alatt, mind a szigetelésben. Elosztódobozok és szerelvények használatával tökéletes megoldás hővisszanyerős rendszerekhez. FLX-HPE Kiírási példa Termékkód FLX - HPE típus anyag méret Műszaki adatok z FLX-HPE csövek nyomásesés táblázata: duct length 2,0 [m/s] 2,5 [m/s] 3,0 [m/s] L [m] 30 [m 3 /h] 30 [m 3 /h] 30 [m 3 /h] 2 2,4 3,6 5,0 4 4,8 7,2 10,0 6 7,2 10,8 15,0 8 9,6 14,4 20, ,0 18,0 25, ,4 21,6 30, ,8 25,2 35, ,2 28,8 40, ,6 32,4 45,0 66 Merkapt lakásszellőzési rendszer 66

67 satlakozó dobozok FLX-PRV Méretek FLX-PRV / FLX-PRV L Ød1 122x38 Leírás z FLX-PRV elosztó dobozok az FLX-HPE csőhöz lett gyártva oldalanként 2 ovális csatlakozással. z elosztódoboz a beltérbe történő befúvásra és beltérből történő elszívásra is alkalmas. mennyezetbe süllyesztve szerelhető vagy a szigetelő réteg alá, így kíváló megoldás családi házakhoz és hővisszanyerős szellőztető rendszerekhez. FLX-PRV / FLX-PRV x38 Ød1 L Figyelem: standard átmérő d1 idomtűréses átmérőben értendő. Külön kérésre a d1 átmérő csőtűréses változtatban is kapható. Ehhez a rendelésnél egy F betűt kell adni a megnevezéshez. FLX-PRV ??? / FLX-PRV L Kiírási példa Termékkód FLX-PRV F 122x38 típus satlakozási pont 1 oldalon satlakozási pont 2 oldalon satlakozási pont 3 oldalon satlakozási pont 4 oldalon Leágazási csatlakozás átmérője satlakozás típusa Idomtűréses F - csőtűréses FLX-PRV / FLX-PRV L Megnevezés L d1 n [pcs.] FLX-PRV x38 Ød1 FLX-PRV FLX-PRV FLX-PRV / FLX-PRV FLX-PRV FLX-PRV FLX-PRV x38 L FLX-PRV FLX-PRV FLX-PRV Ød1 FLX-PRV Merkapt lakásszellőzési rendszer 67

68 satlakozó dobozok FLX-PRV F / FLX-PRV F Méretek FLX-PRV F L Ød1 122X38 Leírás FLX-PRV F / FLX-PRV F elosztó dobozok elszívó és befúvó anemosztátok fogadására alkalmasak. doboz horganyzott acéllemezből készül műanyag ovális csatlakozásokkal FLX-HPE csövekhez. 1 vagy 2 ovális leágazó csatlakozással kapható 125 mm átmérővel. z alacsony magasságnak köszönhetően betonalap alá beépíthető a helymegtakarítás miatt. Figyelem: standard átmérő d1 idomtűréses átmérőben értendő. Külön kérésre a d1 átmérő csőtűréses változtatban is kapható. Ehhez a rendelésnél egy F betűt kell adni a megnevezéshez. FLX-PRV F L Ød1 122X38 Kiírási példa Termékkód FLX-PRV F típus satlakozás leágazó csatlakozás átmérő satlakozási pontok (idomtűréses csatlakozás) F - csőtűréses csatlakozás Megnevezés L d1 n [szt.] FLX-PRV FLX-PRV FLX-PRV FLX-PRV FLX-PRV FLX-PRV Merkapt lakásszellőzési rendszer

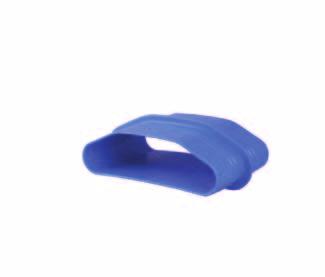

69 sőkapcsolók / keresztmetszet fordító FLX-VNS / FLX-VOS Méretek FLX-VNS L b a Leírás z FLX-VNS csőcsatlakozó szellőztető csövekhez. Műanyag csatlakozók idomtűréses csőcsatlakozással hosszabb részek összekapcsolására a családi ház szellőztetés és a hővisszanyerős rendszer között. FLX-VOS L b z FLX-VOS egy keresztmetszet fordító flexibilis légtechnikai csövekhez. z FLX-VOS keresztmetszet fordító, eltekintve a vezetékek összekötésétől függőlegesen megfordítja a keresztmetszetet. Ezek a fordítók arra használhatók, ha bármikor egy elszívóventilátort szeretnének kötni az elosztó doboz tetejére (nem az alsó részére) felső leágazással a csövek irányába, vagy ha csak meg akarják fordítani a csövet bármilyen okból. a Kiírási példa Termékkód FLX-VNS típus Megnevezés a b L FLX-VNS FLX-VOS Merkapt lakásszellőzési rendszer 69

70 Könyökök FLX-VH/FLX-VW Méretek FLX-VH b a FLX-VW Leírás a b z FLX-VH/FLX-VW ovális, műanyag könyökök idomtűréses csatlakozással rendelkeznek és HPE ovális csövekhez használhatók, mm átmérővel. z FLX-VH vízszintes 90 -os könyök és lehetővé teszi a komplex ívekkel ellátott beépítést, amely csak flexibilis csövekkel történő beépítés esetén nem lehetséges. z FLX-VW változat lehetővé teszi a gyors kanyarodást függőlegesen a beépített csövekkel - ez akkor fontos például, amikor csöveket szerelnek a padlóra és annak továbbvezetése folytatódik a falon. Megnevezés a b Kiírási példa Termékkód FLX-VH FLX-VH FLX-VW típus 70 Merkapt lakásszellőzési rendszer
