Rugóvizsgálat. Gyors, pontos és sokoldalú. Spring. Rugóvizsgálat

Átírás

1 Rugóvizsgálat yors, pontos és sokoldalú Rugóvizsgálat Spring TM

2 Instron SF sorozatú rugóvizsgáló berendezések Speciálisan rugóvizsgálatra tervezett rendszerek SF1390 sorozatú rendszerek étoszlopos, padló telepítésû terhelõkeretek 50 kn-tól (11250 lbf) 100 kn-ig (22500 lbf) Nagy igénybevételre méretezett erõmérõ cellák Merev terhelõkeretek Ergonómikus védõburkolatok Sík, párhuzamos nyomólapok orszerû rugóvizsgáló szoftver SF600 sorozatú rendszerek Egyoszlopos terhelõkeretek 2 kn (450 lbf) terhelésig SF1240 sorozatú rendszerek étoszlopos, asztali telepítésû terhelõkeretek 5 kn-tól 25 kn-ig (1125 lbf-tõl 5625 lbf-ig) 2 3

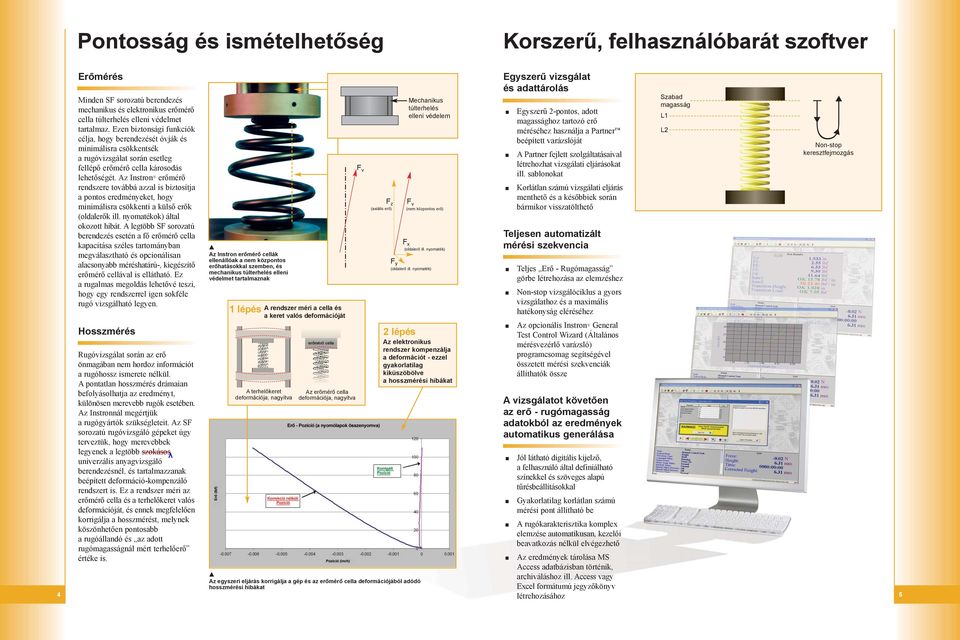

3 Pontosság és ismételhetõség orszerû, felhasználóbarát szoftver 4 Erõmérés Minden SF sorozatú berendezés mechanikus és elektronikus erõmérõ cella túlterhelés elleni védelmet tartalmaz. Ezen biztonsági funkciók célja, hogy berendezését óvják és minimálisra csökkentsék a rugóvizsgálat során esetleg fellépõ erõmérõ cella károsodás lehetõségét. z Instron erõmérõ rendszere továbbá azzal is biztosítja a pontos eredményeket, hogy minimálisra csökkenti a külsõ erõk (oldalerõk ill. nyomatékok) által okozott hibát. legtöbb SF sorozatú berendezés esetén a fõ erõmérõ cella kapacitása széles tartományban megválasztható és opcionálisan alacsonyabb méréshatárú-, kiegészítõ erõmérõ cellával is ellátható. Ez a rugalmas megoldás lehetõvé teszi, hogy egy rendszerrel igen sokféle rugó vizsgálható legyen. Hosszmérés Rugóvizsgálat során az erõ önmagában nem hordoz információt a rugóhossz ismerete nélkül. pontatlan hosszmérés drámaian befolyásolhatja az eredményt, különösen merevebb rugók esetében. z Instronnál megértjük a rugógyártók szükségleteit. z SF sorozatú rugóvizsgáló gépeket úgy terveztük, hogy merevebbek legyenek a legtöbb szokásos univerzális anyagvizsgáló berendezésnél, és tartalmazzanak beépített deformáció-kompenzáló rendszert is. Ez a rendszer méri az erõmérõ cella és a terhelõkeret valós deformációját, és ennek megfelelõen korrigálja a hosszmérést, melynek köszönhetõen pontosabb a rugóállandó és az adott rugómagasságnál mért terhelõerõ értéke is. z Instron erõmérõ cellák ellenállóak a nem központos erõhatásokkal szemben, és mechanikus túlterhelés elleni védelmet tartalmaznak 1 lépés rendszer méri a cella és a keret valós deformációját terhelõkeret deformációja, nagyítva erõmérõ cella z erõmérõ cella deformációja, nagyítva F v F z (axiális erõ) Mechanikus túlterhelés elleni védelem F v (nem központos erõ) F x (oldalerõ ill. nyomaték) F y (oldalerõ ill. nyomaték) 2 lépés z elektronikus rendszer kompenzálja a deformációt - ezzel gyakorlatilag kiküszöbölve a hosszmérési hibákat z egyszeri eljárás korrigálja a gép és az erõmérõ cella deformációjából adódó hosszmérési hibákat Egyszerû vizsgálat és adattárolás Egyszerû 2-pontos, adott magassághoz tartozó erõ méréséhez használja a Partner beépített varázslóját Partner fejlett szolgáltatásaival létrehozhat vizsgálati eljárásokat ill. sablonokat orlátlan számú vizsgálati eljárás menthetõ és a késõbbiek során bármikor visszatölthetõ Teljesen automatizált mérési szekvencia Teljes Erõ - Rugómagasság görbe létrehozása az elemzéshez Non-stop vizsgálóciklus a gyors vizsgálathoz és a maximális hatékonyság eléréséhez z opcionális Instron eneral Test ontrol Wizard (Általános mérésvezérlõ varázsló) programcsomag segítségével összetett mérési szekvenciák állíthatók össze vizsgálatot követõen az erõ - rugómagasság adatokból az eredmények automatikus generálása Jól látható digitális kijelzõ, a felhasználó által definiálható színekkel és szöveges alapú tûrésbeállításokkal yakorlatilag korlátlan számú mérési pont állítható be rugókarakterisztika komplex elemzése automatikusan, kezelõi beavatkozás nélkül elvégezhetõ z eredmények tárolása MS ccess adatbázisban történik, archiváláshoz ill. ccess vagy Excel formátumú jegyzõkönyv létrehozásához Szabad magasság L1 L2 Non-stop keresztfejmozgás 5

4 z SF sorozat mûszaki adatai SF600 Sorozat SF1390 Sorozat SF601 SF602 SF1391 SF1392 terhelõkeret kapacitása kn 0,5 2 kgf lbf terhelõkeret kapacitása kn kgf lbf Maximális vizsgálati mm/min sebesség coll/perc Maximális vizsgálati mm/min sebesség coll/perc eresztfej elmozdulás mm coll 15,8 32,87 eresztfej elmozdulás () 2 mm coll 39,36 39,36 Pozíció felbontás µm,153,153 µcoll 6,02 6,02 Vizsgálótér mélységi mm mérete () coll 3,9 3,9 Magasság leeresztett mm védõajtóval () coll 34,84 53,5 E Pozíció felbontás µm 0,100 0,075 µcoll 3,9 2,9 Oszlopok közötti távolság () mm coll 22,6 22,6 Magasság () mm coll 94,5 94,5 Magasság felhúzott mm védõajtóval coll 47,16 65,56 Szélesség () mm coll 51,2 51,2 Szélesség () mm coll 15,0 15,0 Mélység mm coll 29,8 29,8 Mélység () mm coll 19,7 19,7 Súly, sztenderd erõmérõ kg cellával lb Súly, sztenderd erõmérõ kg cellával lb Maximális teljesítmény- V SF1240 Sorozat SF600 Sorozat Maximális teljesítmény- V Megjegyzés: 1. Teljes terhelés (50 kn) mellett az SF1391 vizsgálati sebessége 500 mm/min (20 in/min). Maximális sebesség (1000 mm/min) mellett az SF1391 maximális terhelése 35 kn (7870 lbf). 2. z extra magasságú terhelõkeret opció 1500 mm (59 in) keresztfej elmozdulást biztosít. SF1390 sorozat elölnézet, standard erõmérõ cellával és nyomólapokkal SF1241 SF1242 SF1243 terhelõkeret kapcitása kn kgf lbf Maximális vizsgálati mm/min sebesség coll/perc Általános mûszaki adatok Opcionális tartozékok 6 eresztfej elmozdulás () 1 mm coll 36,8 36,8 36,8 Pozíció felbontás µm,125,125,125 µcoll 5,0 5,0 5,0 Oszlopok közötti mm távolság () coll 16,5 16,5 16,5 Magasság () mm coll 62,7 62,7 62,7 Szélesség () mm coll 35,6 35,6 35,6 Mélység mm coll 27,6 27,6 27,6 Súly, sztenderd erõmérõ kg cellával lb Maximális teljesítmény- V Megjegyzés: 1. z extra magasságú terhelõkeret opció 1435 mm (56,6 in) keresztfej elmozdulást biztosít. SF1240 sorozat elölnézet, standard erõmérõ cellával és nyomólapokkal Ezek a rendszerek megfelelnek az összes vonatkozó európai szabványnak, és E jelöléssel rendelkeznek. Pozíciómérés pontossága: ± 0,02 mm ill. az elmozdulás 0,05%-a (amelyik nagyobb) Erõmérés pontossága: kijelzett érték ±0,5%-a, az erõmérõ cella kapacitásának 1%-100 % tartományában Egyfázisú feszültség: 100, 120, 220 ill. 240 V ±10%, 47 Hz to 63 Hz. hálózati feszültségnek a névleges feszültség 10%-át meghaladó feszültséglökésektõl- vagy esésektõl mentesnek kell lennie. Üzemi hõmérséklet: +10 º-tól +38 º-ig (+50 ºF-tól +100 ºF-ig) Raktározási hõmérséklet: -40 º-tól +66 º-ig (-40 ºF-tól +150 ºF-ig) Páratartalom: +10%-tól +90%-ig lecsapódásmentes tmoszféra: Normál laboratóriumi körülményekre tervezve. Túlzott por, korrozív gõzök, elektromágneses tér ill. agresszív környezeti hatások esetén megfelelõ óvintézkedést kell tenni. További alacsony tartományú erõmérõ cellák 5 N-tól 25 kn-ig (1 lbf-tõl 5600 lbf-ig) Párhuzamos, állítható ill. nem állítható nyomólapok Vizsgáló feltétek húzórugókhoz Sokféle adapter más Instron tartozékok beszerelésére Egyedi tervezésû tartozékok 7

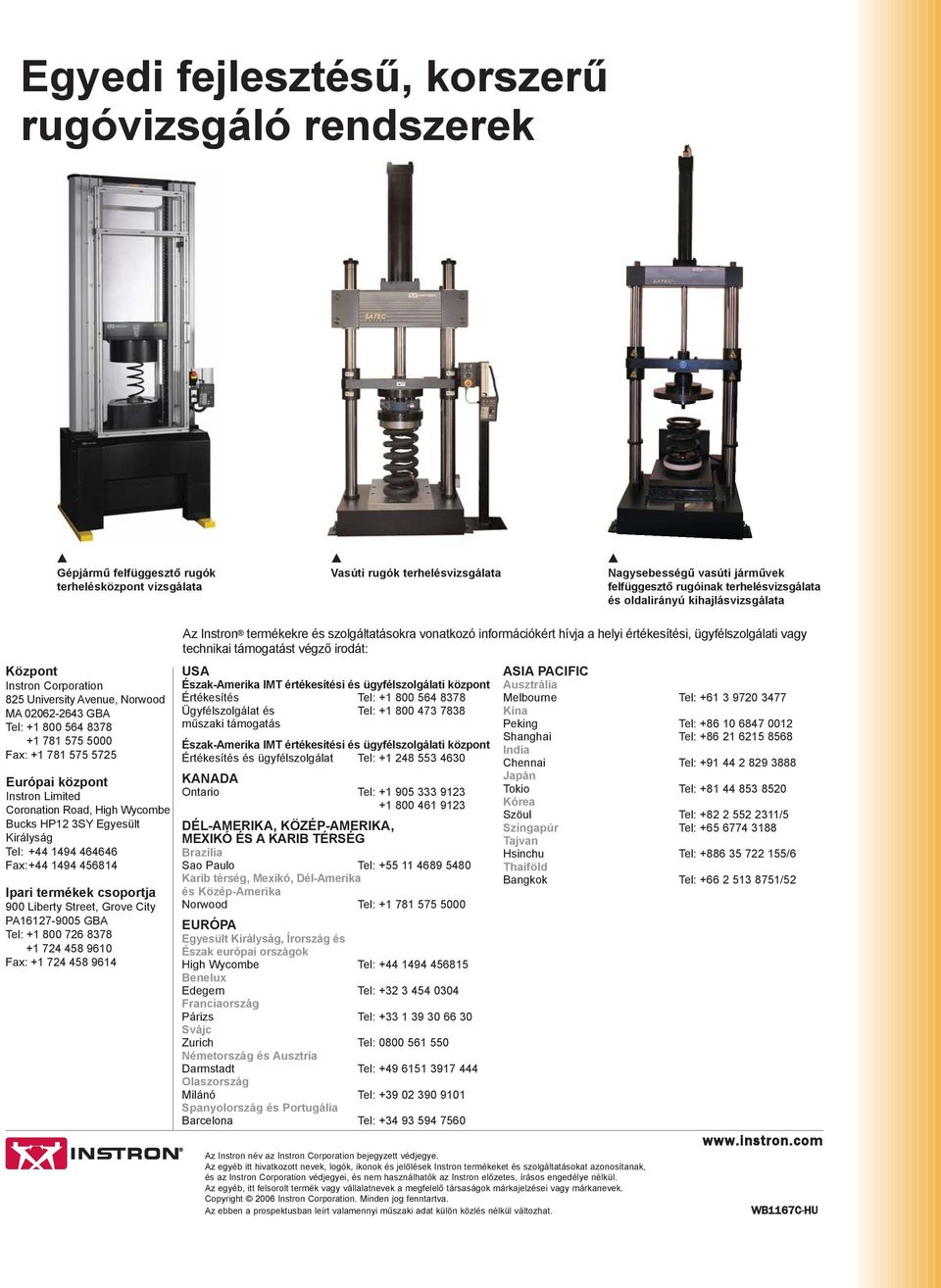

5 Egyedi fejlesztésû, korszerû rugóvizsgáló rendszerek épjármû felfüggesztõ rugók terhelésközpont vizsgálata Vasúti rugók terhelésvizsgálata Nagysebességû vasúti jármûvek felfüggesztõ rugóinak terhelésvizsgálata és oldalirányú kihajlásvizsgálata özpont Instron orporation 825 University venue, Norwood M Tel: Fax: Európai központ Instron Limited oronation Road, High Wycombe ucks HP12 3SY Egyesült irályság Tel: Fax: Ipari termékek csoportja 900 Liberty Street, rove ity P Tel: Fax: z Instron termékekre és szolgáltatásokra vonatkozó információkért hívja a helyi értékesítési, ügyfélszolgálati vagy technikai támogatást végzõ irodát: US Észak-merika IMT értékesítési és ügyfélszolgálati központ Értékesítés Tel: Ügyfélszolgálat és Tel: mûszaki támogatás Észak-merika IMT értékesítési és ügyfélszolgálati központ Értékesítés és ügyfélszolgálat Tel: N Ontario Tel: ÉL-MERI, ÖZÉP-MERI, MEXIÓ ÉS RI TÉRSÉ razília Sao Paulo Tel: arib térség, Mexikó, él-merika és özép-merika Norwood Tel: EURÓP Egyesült irályság, Írország és Észak európai országok High Wycombe Tel: enelux Edegem Tel: Franciaország Párizs Tel: Svájc Zurich Tel: Németország és usztria armstadt Tel: Olaszország Milánó Tel: Spanyolország és Portugália arcelona Tel: z Instron név az Instron orporation bejegyzett védjegye. z egyéb itt hivatkozott nevek, logók, ikonok és jelölések Instron termékeket és szolgáltatásokat azonosítanak, és az Instron orporation védjegyei, és nem használhatók az Instron elõzetes, írásos engedélye nélkül. z egyéb, itt felsorolt termék vagy vállalatnevek a megfelelõ társaságok márkajelzései vagy márkanevek. opyright 2006 Instron orporation. Minden jog fenntartva. z ebben a prospektusban leírt valamennyi mûszaki adat külön közlés nélkül változhat. SI PIFI usztrália Melbourne Tel: ína Peking Tel: Shanghai Tel: India hennai Tel: Japán Tokio Tel: órea Szöul Tel: /5 Szingapúr Tel: Tajvan Hsinchu Tel: /6 Thaiföld angkok Tel: /52 W1167-HU
