1 FÉM Fémfúró gépek profiknak A FEIN fúrógép program ipari és kisipari használatra

2 ELŐSZÓ A fúrás tudománya a fúrógép feltalálójától. A FEIN 1895-ben feltalálta az első elektromos kézi fúrógépet. Több mint 120 éve a FEIN folyamatosan továbbfejleszti, és a mai napig tökéletesíti a fémfúrás technológiáját. Minden FEIN fúrógépben ez az újítási érzék, a Made in Germany minőségű termékek és szerkezetek iránti elkötelezettség rejtőzik. A profik joggal bíznak a tartós FEIN minőségben. Előnyök az Ön számára: Első osztályú minőség és kiváló megmunkálás prémium minőség egy kézből. A legjobb teljesítmény és minőség a fúrás területén. Nagy fordulatszám-stabilitású motorok hálózati és akkumulátoros kivitelben, azonos teljesítménnyel. Maximális ergonómia és kezelhetőség a többórás, fáradságmentes használathoz az iparban és a kisiparban. Menetfúró Mágnesállványos fúrógépek Kétkaros fúrógép és mágnestalpas fúróállvány Ásómarkolatos fúrógép Magfúrás Csigafúrás Menetfúrás Sarokfúrógép Kézzel vezetett magfúrórendszer Pisztolymarkolatos fúrógép Minden alkalmazásnak optimálisan megfeleltetett változat. Akkumulátoros fúrócsavarozó A FEIN minden fémfúrási alkalmazáshoz a megfelelő gépet kínálja. A precíz fúrógépektől, a nagy teljesítményű akkumulátoros fúró-csavarozóktól, a robusztus kétkaros fúrógépektől az olyan speciális gépeken keresztül, mint a menetfúrók és a sarokfúrógépek, egészen a kézzel vezetett magfúró rendszerekig és a nagy átmérőjű mágnesállványos fúrógépekig. És mindez mindig tökéletesen illeszkedő rendszertartozékok széles választékával. 2

3 TARTALOM Akkumulátoros fúró-csavarozó FEIN ASCM 14 / 18 4 FEIN ASCM 12 4 Pisztolymarkolatos fúrógép FEIN BOP 8 FEIN ABOP 10 Fúrógép ásómarkolattal FEIN BOS 12 Kétkaros fúrógép FEIN DSke / DDSk / ASq 13 Menetfúró FEIN GWP 14 Sarokfúrógép FEIN WBP 15 FEIN AWBP 15 Kézzel vezetett magfúrórendszer FEIN KBH 16 FEIN KBH tartozékok 18 Mágnestalpas fúróállvány FEIN MBS / IBS 19 Mágnesállványos fúrógépek FEIN KBB / KBM / KBM auto 20 3

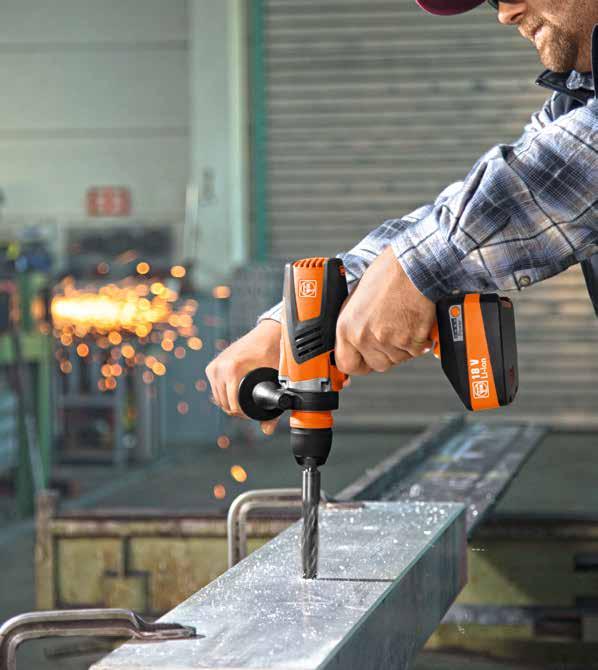

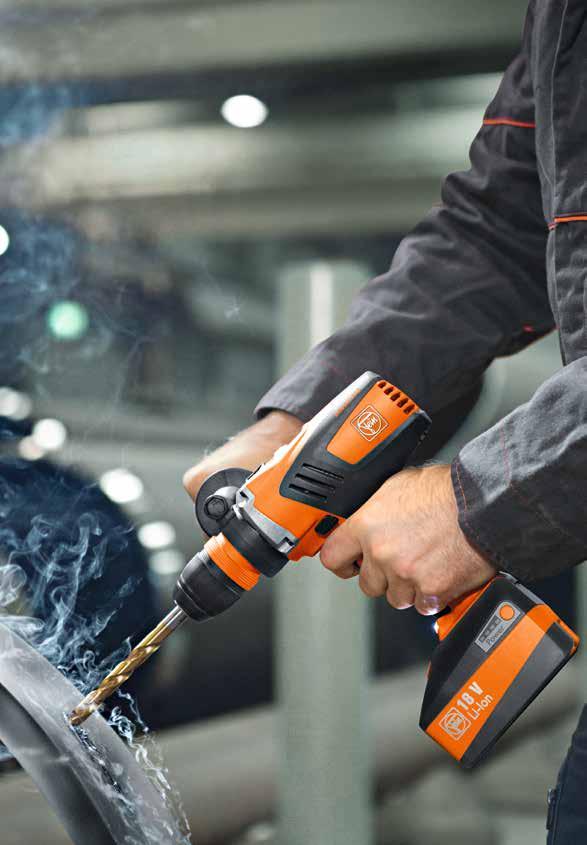

4 AKKUMULÁTOROS FÚRÓ-CSAVAROZÓ A FEIN 4 sebességes akkumulátoros fúró-csavarozói különlegesen nagy teljesítményűek, a fémmegmunkáláshoz ideálisak. A FEIN több mint 120 éve magasra teszi a mércét, ha az ipar és a kisipar számára gyártott, rendkívül megbízható, professzionális szerszámokról van szó. A FEIN professzionális elektromos kéziszerszámokat fejleszt, mindenekelőtt a fémmegmunkáló ipar számára. Ez a szaktudás és tapasztalat vezette el a FEIN-t a V-os akkumulátoros fúró-csavarozók kifejlesztéséhez. Az eredmény: az erőteljes gépek kiemelkedő ergonómiájukkal, kompakt kialakításukkal és optimális kezelhetőségükkel tűnnek ki, ugyanakkor átlagon felüli teljesítménnyel rendelkeznek. A nagy fordulatszámokkal, a kefe nélküli motorokkal és a kiváló minőségű Röhm fúrótokmánnyal a FEIN akkumulátoros fúró-csavarozók tökéletesen alkalmasak a fémmegmunkáláshoz. 18 V 12 V ASCM 14 /18 négyfokozatú akkumulátoros fúró-csavarozó Optimális vágási sebesség minden furatátmérőhöz. Kefe nélküli motor FEIN SafetyCell technológia Levehető vagy fix fúrótokmány Négyfokozatú fém hajtómű Akár 3850 ford/perc fordulatszám ideális minden fúrási feladathoz és menetes furathoz ASCM 12 négyfokozatú akkumulátoros fúrócsavarozó Precíz fúrás és csavarozás akár 2500 ford./perc fordulatszámmal. Kefe nélküli motor FEIN SafetyCell technológia Levehető fúrótokmány Négyfokozatú fém hajtómű Kiemelkedő ergonómia Tökéletes acélban pl. 6 mm-es átmérővel készített furatokhoz 4

5 Minden furatátmérőhöz optimális fordulatszám. A FEIN akkumulátoros fúró-csavarozók 4 sebességfokozatával minden alkalmazáshoz beállítható a megfelelő fordulatszám, ezáltal pedig biztosítható a maximális munkatempó. Állapítsa meg mindössze két lépésben az alkalmazáshoz megfelelő sebességfokozatot. 1. Határozza meg a fordulatszámot az anyag és a fúrószerszám alapján Anyagok Fúró HSS fúró A fémmegmunkálás standard fúrója. Kopásálló és formatartó kb. 600 C-ig. HSS TiN bevonatos Csekélyebb kopás és nagyobb keménység. A fúrók hosszabb élettartammal és nagyobb vágási sebességgel rendelkeznek. Szerkezeti acél Szilárdság < 500 N/mm² Rozsdamentes acél Szilárdság < 800 N/mm² m/perc m/perc 7-12 m/perc m/perc 2. Határozza meg a sebességfokozatot a fordulatszám és a furatátmérő alapján. 14 / 18 V 12 V Furat Vágási sebesség (m/perc) mm fokozat 4. fokozat 4. fokozat 4. fokozat 4 2. fokozat 3. fokozat 4. fokozat 4. fokozat 6 1. fokozat 3. fokozat 3. fokozat 3. fokozat 8 1. fokozat 2. fokozat 3. fokozat 3. fokozat fokozat 2. fokozat 2. fokozat 3. fokozat fokozat 2. fokozat 2. fokozat 2. fokozat Furat Vágási sebesség (m/perc) mm fokozat 4. fokozat 4. fokozat 4. fokozat 4 2. fokozat 4. fokozat 4. fokozat 4. fokozat 6 1. fokozat 3. fokozat 4. fokozat 4. fokozat 8 1. fokozat 3. fokozat 3. fokozat 3. fokozat fokozat 2. fokozat 3. fokozat 3. fokozat fokozat 2. fokozat 2. fokozat 3. fokozat Keményfém lyukfűrész Optimális vágási sebesség Menetfúrás Nagy átmérőjű furatok fúrása. Az elektronikus nyomatéklekapcsolás fokozott biztonságot nyújt blokkolódás esetén. A négyfokozatú hajtóműnek köszönhetően minden furatátmérőhöz rendelkezésre áll az optimális fordulatszám. Nagy teljesítmény fémben történő menetfúráshoz. 5

6 AKKUMULÁTOROS FÚRÓ-CSAVAROZÓ A FEIN lítium-ion akkumulátortechnológiája A FEIN Lítium-ion akkumulátorainak különlegessége az innovatív SafetyCell technológia: A külön kommunikációs vezeték megbízhatóan óvja az akkumulátort és a gépet a túlterheléstől, a túlhevüléstől és a mélykisüléstől. Ez teszi biztonságossá és hosszú élettartamúvá a FEIN akkumulátortechnológiát. A töltöttségjelző tájékoztat az akkumulátor fennmaradó kapacitásáról. A burkolat lágyelemei körben védik a munkadarabokat a sérülésektől, ugyanakkor biztos tartást adnak. Műszaki adatok Típus ASCM QX négyfokozatú akkumulátoros fúró-csavarozó ASCM négyfokozatú akkumulátoros fúró-csavarozó ASCM 12 C négyfokozatú akkumulátoros fúró-csavarozó Akkumulátorfeszültség (kapacitás) 18 V (5 Ah) 14,4 V (5 Ah) 18 V (5 Ah) 14,4 V (5 Ah) 12 V (2,5 Ah) A gépek 2,5 Ah-s változatban is kaphatók. Motor Kefe nélküli Kefe nélküli Kefe nélküli Üresjárati fordulatszám 1/perc 400 / 800 / 1950 / / 800 / 1950 / / 700 / 1400 / 2500 Max. forgatónyomaték Nm Fúrótokmány befogási mérete mm 1,5-13 1,5-13 1,5-13 Fúrótokmány Levehető fúrótokmány Teljesen fém fúrótokmány Levehető, teljesen fém fúrótokmány Nyomatékfokozatok 15 + fúrófokozat 15 + fúrófokozat 20 + fúrófokozat Max. csavar-ø mm 10 x x x x x 200 Max. furat-ø fémben mm Menetfúrás M 12 M 12 M 12 M 12 M 8 Csavarozások / akkutöltés * Akkutöltés ideje perc Tömeg (akkumulátorral) kg 2 2,2 1,3 A csomag tartalma 1 db akkumulátoros fúró-csavarozó, 2 db Li-ion akkumulátor (5 Ah vagy 2,5 Ah), 1 db ALG 50 gyorstöltő készülék, 1 db fogantyú a 18 V-os változatnál, 1 db levehető fúrótokmány / külön bittartó a QX-változatnál, 1 db műanyag koffer 1 db akkumulátoros fúró-csavarozó, 2 db Li-ion akkumulátor (2,5 Ah), 1 db ALG 50 gyorstöltő készülék, 1 db levehető fúrótokmány, 1 db övkampó mágneses bittartóval, 1 db műanyag koffer Rendelési szám * 5 x 40 mm-es facsavarok puhafában. FEIN Select + Akkumulátor és töltőberendezés nélküli gépek. További információkat a oldalon talál. Rendelési szám Négyfokozatú váltómű Levehető fúrótokmány Ergonómia A négy fokozat lehetővé teszi a furatátmérőnek és az anyagnak megfelelő fordulatszám kiválasztását. Prémium fúrótokmány a minőségi termékeket gyártó, német Röhm vállalattól. Orsórögzítővel és a szorítóerő biztosításával. Kiemelkedő ergonómia a karcsú markolatrésznek hála. Egyszerűen leállítható az akkumulátorra. 6

7 A FEIN kefe nélküli PowerDrive motorok. Elektromos kéziszerszámaink központi eleme a motor, amelyet tökéletesen a professzionális kisipari felhasználáshoz igazítottunk. A FEIN PowerDrive motorok nagy fordulatszámuk és teljesítményük révén szinte minden kihívásnak megfelelnek. A kefe nélküli kialakítás miatt a kopás minimális, ugyanakkor a motorok olyan hatékonyak, hogy az akkumulátor kapacitása és élettartama lényegesen hosszabb. 7

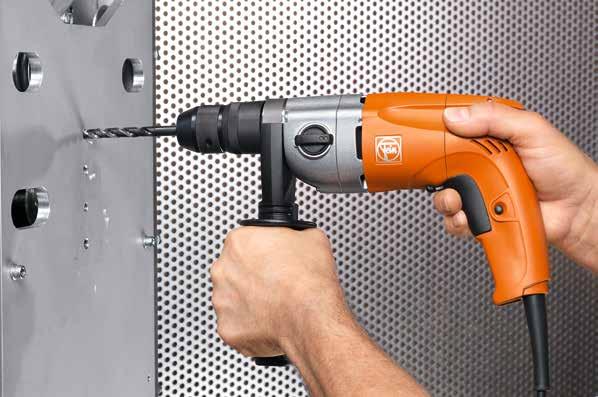

8 PISZTOLYMARKOLATOS FÚRÓGÉP Precíz pisztolymarkolatos fúrógépek Maximális erő és fúrási precizitás. A BOP sorozatú FEIN fúrógépeket minden alkatrészükkel együtt a rendkívüli élettartamra és teljesítményre tervezték. Így a professzionális fúrási feladatok még a legnehezebb munkakörülmények között is precízen és gyorsan elvégezhetők. A gépek fúrási pontossága nagyfokú precizitást tesz lehetővé a végeredmény tekintetében. A nagy teljesítményű FEIN motorral felszerelve a fúrógépek rendkívüli nyomatékkal bírnak már a legalsó fordulatszám-tartományban is. Előnyök az Ön számára: Nagy fordulatszám-stabilitású motorok hálózati és akkumulátoros kivitelben, azonos teljesítménnyel. Nagy fúrási pontosság a precíz fúrási eredményekhez. Ideális ergonómia és kezelhetőség a többórás, fáradságmentes használathoz az iparban és a kisiparban. Garantáltan megbízható és hosszú élettartamú Made in Germany minőség a FEIN-től. Nagy teljesítményű FEIN motor Rendkívül magas réztartalommal és bandázzsal ellátott állórésszel a maximális teljesítmény és a lehető leghosszabb élettartam érdekében. Jobb / bal irányváltó Rugalmasan és univerzálisan használható jobb- és balmenetes, pl. menetfúrásokhoz max. M10 méretig. Gázadó elektronika Változtatható fordulatszám-szabályozás a pontos és finom előfúráshoz. Gyorsbefogó fúrótokmány Kiváló minőségű, egyhüvelyes gyorsbefogó fúrótokmány automatikusan megszoruló szorítópofákkal a tartós fúrási precizitáshoz. Fémből készült hajtóműfej Nagyfokú radiális fúrási pontosság és minimális rezgés hála a ferdén fogazott fogaskerekeknek. Robusztus, alumínium présöntvény ház a csapágy nagy mechanikai ellenálló képessége és stabil illeszkedése érdekében. Tengelyrögzítés Kényelmes, egykezes szerszámcsere az automatikus tengelyreteszeléssel. Ipari kábel Robusztus, öt méter hosszú ipari kábel lényegesen kisebb kopással a legkeményebb igénybevételhez. Fúrás Menetfúrás Helyhez kötött használat A nagy munkatempó és az optimális fúrási pontosság garantálják a precíz munkavégzést még akkor is, ha finoman kell tartani a gépet. 8 A nagy teljesítményt igénylő munkák, pl. a menetfúrás elvégzését a folyamatosan magas energiaszint megbízhatóan biztosítja. A szabványosított Euro-befogónyakkal minden gép helyhez kötötten is használható.

9 Műszaki adatok Típus BOP 6 BOP 10 BOP 10-2 BOP 13-2 Furat-Ø acélban / rozsdamentes acélban mm / 8 13 / 10 Furat-Ø könnyűfémben mm / / 10 Menetfúrás M 6 M 10 M 10 Névleges teljesítmény W Leadott teljesítmény W Üresjárati fordulatszám 1/perc / / Fordulatszám terheléskor 1/perc 0 / / / Forgatónyomaték (max. teljesítményleadásnál) Nm 3, / 7 20 / 7 Nyugalmi nyomaték Nm / / 16 Befogónyak-Ø mm Fúrótokmány befogási mérete mm 0,5-10 1,5-13 1,5-13 1,5-13 Menet a fúrótengelyen col ½" - 20 UNF ½" - 20 UNF ½" - 20 UNF ½" - 20 UNF Kábel csatlakozóval m Sarokméret mm (EPTA szerinti) tömeg kg 1,7 1,8 2 2 Jobb / bal irányváltó Gázadó elektronika Tengelyrögzítés A csomag tartalma 1 db fém gyorsbefogó fúrótokmány, 1 kiegészítő fogantyú Rendelési szám Rendelési szám műanyag kofferrel

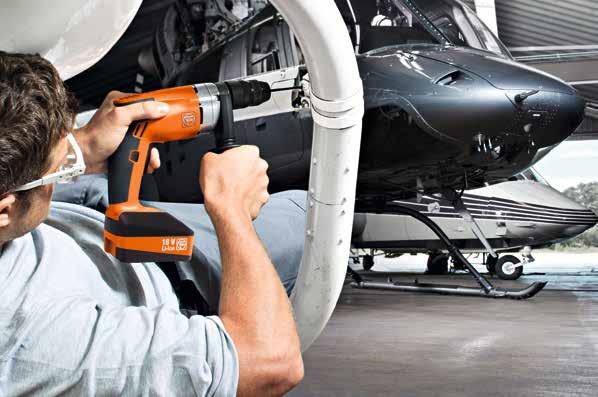

10 AKKUMULÁTOROS FÚRÓGÉP PISZTOLYMARKOLATTAL Egyedülállóan kitartó és erős pisztolymarkolatos fúrógép teljesen vezeték nélkül. A karbantartást nem igénylő, kefe nélküli FEIN PowerDrive motornak és a FEIN lítium-ion akkumulátortechnológiának köszönhetően az ABOP sorozathoz tartozó modellek teljesítménye az elektromos hálózatról működtetett fúrógépekével azonos. A 18 V-os Li-ion akkumulátor a nagy teljesítmény és a csekély tömeg optimális kombinációját biztosítja. Az akkumulátoros fúrógépek rendkívül stabil fordulatszámmal rendelkeznek, és nagy hatásfokuknak köszönhetően erőteljes fúrást biztosítanak különösen fémmegmunkálási alkalmazásokhoz. Jobb / bal irányváltó FEIN PowerDrive motor Hatékony, kefe nélküli és karbantartást nem igénylő 18 V-os elektromotor nagy hatásfokkal és stabil fordulatszámmal. Rugalmasan és univerzálisan használható jobb- és balmenetes, pl. menetfúrásokhoz max. M10 méretig. Gázadó elektronika Változtatható fordulatszám-szabályozás a pontos és finom előfúráshoz. Fémből készült hajtóműfej Gyorsbefogó fúrótokmány Kiváló minőségű, egyhüvelyes gyorsbefogó fúrótokmány automatikusan megszoruló szorítópofákkal a tartós fúrási precizitáshoz. Tengelyrögzítés Kényelmes egykezes szerszámcsere az automatikus tengelyreteszeléssel. Nagyfokú radiális fúrási pontosság és minimális rezgés hála a ferdén fogazott fogaskerekeknek. Robusztus, alumínium présöntvény ház a csapágy nagy mechanikai ellenálló képessége és stabil illeszkedése érdekében. FEIN akkumulátortechnológia Maximális élettartam a kiváló minőségű Li-ion akkumulátorcellák révén. A FEIN SafetyCell technológia a külön kommunikációs vezeték révén megbízhatóan óvja az akkumulátort a túlterheléstől, a túlhevüléstől és a mélykisüléstől. Fémben fúrás Acéllemezben végzett fúrás Kompozit anyagban végzett fúrás A kefe nélküli motor és a Li-ion akkumulátor az ABOP sorozathoz tartozó modellek teljesítményét az elektromos hálózatról működtetett fúrógépekével azonos szintre emeli. Hajszálpontos és finom előfúrás a gázadó elektronikával. A magas fordulatszámnak köszönhetően kompozit anyagban is gond nélkül fúrhat.

11 Műszaki adatok Típus ABOP 6 ABOP 10 ABOP 13-2 Furat-Ø acélban / rozsdamentes acélban mm / 10 Furat-Ø könnyűfémben mm / 10 Menetfúrás M 6 M 10 Akkumulátorfeszültség V Akkumulátorkapacitás Ah Üresjárati fordulatszám 1/perc 0 / / / Fordulatszám terheléskor 1/perc 0 / / / Forgatónyomaték (max. teljesítményleadásnál) Nm / 8 Nyugalmi nyomaték Nm / 13 Befogónyak-Ø mm Fúrótokmány befogási mérete mm 0,5-10 1,5-13 1,5-13 Menet a fúrótengelyen col ½" - 20 UNF ½" - 20 UNF ½" - 20 UNF Sarokméret mm (EPTA szerinti) tömeg kg 2,1 2,2 2,4 Jobb / bal irányváltó Gázadó elektronika Tengelyrögzítés A csomag tartalma 1 db fém gyorsbefogó fúrótokmány, 1 db kiegészítő fogantyú, 2 db Li-ion akkumulátor (5 Ah), 1 db ALG 50 gyorstöltő készülék, 1 db műanyag koffer Rendelési szám FEIN Select + Akkumulátor és töltőberendezés nélküli gépek. További információkat a oldalon talál. Rendelési szám

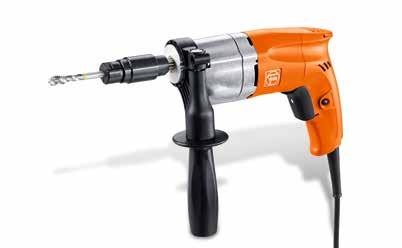

12 FÚRÓGÉP ÁSÓMARKOLATTAL A legnagyobb teljesítményű ásómarkolatos fúrógépek A nehéz fúrási feladatokhoz maximális precizitással. A FEIN BOS fúrógépek tartósan magas szintű precizitása minden felhasználót meggyőz még a fémben legnehezebben elkészíthető furatok esetén is. A homlokfogaskerekes hajtómű egy strapabíró alumínium présöntvény házban helyezkedik el, és nagyon nyugodt járás jellemzi minimális rezgés mellett. Az 1200 W-os nagy teljesítményű motor már alacsony fordulatszám mellett is elegendő forgatónyomatékot biztosít, a hat elektronikusan szabályozott fordulatszám-fokozat pedig teljes terhelés mellett is maximális munkatempóról gondoskodik. Előnyök az Ön számára: Stabil fordulatszámú, 1200 W-os, nagy teljesítményű motor, kiemelkedő teljesítménytartalékkal. A FEIN ásómarkolat az előtolási erőt közvetlenül a fúrótengelyre viszi át a nagyobb nyomóerő érdekében. Fém hajtóműház a nagy mechanikai ellenálló képességhez. Ø 43 mm-es Euro-befogónyak a telepített használathoz Supra SK fém gyorsbefogó fúrótokmány. Acél- / fémszerkezetgyártás Műszaki adatok Típus BOS 16 BOS 16-2 Nagy vágási sebesség és kiemelkedő precizitás még az igényes fúrási feladatoknál is. Furat-Ø acélban / rozsdamentes acélban mm / 10 Furat-Ø könnyűfémben mm / 15 Furat-Ø acélban, keményfém-lyukfűrész mm Menetfúrás M 12 M 12 Névleges teljesítmény W Leadott teljesítmény W Fordulatszám terheléskor 1/perc / Forgatónyomaték max. teljesítményleadásnál / nyugalmi helyzetben Nm 50* 50 / 16* Befogónyak-Ø mm Fúrótokmány befogási mérete mm Menet a fúrótengelyen col ½" - 20 UNF ½" - 20 UNF Kábel csatlakozóval mm 4 4 Sarokméret mm (EPTA szerinti) tömeg kg 3,5 3,7 *Állítható forgatónyomatékú csúszó tengelykapcsoló Jobb / bal irányváltó Gázadó elektronika Fordulatszám-előválasztás Tacho-szabályozó A csomag tartalma 1 db fém gyorsbefogó fúrótokmány, 1 db kiegészítő fogantyú Rendelési szám A fordulatszám-előválasztással ez a tökéletes gép a FEIN mágnestalpas fúróállványokban történő használathoz. 12

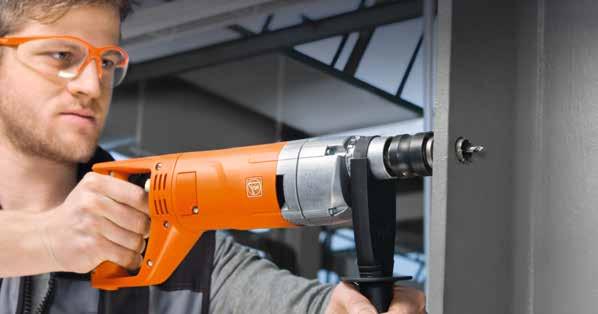

13 KÉTKAROS FÚRÓGÉP Robusztus kétkaros fúrógépek a legkeményebb tartós használathoz. Kétkaros fúrógépek átfogó programjával a FEIN minden olyan területhez a megfelelő gépet kínálja, ahol megterhelő lehet a használat. Minden kivitelt rendkívül terhelhető felépítés és kiváló munkaeredmények jellemeznek. Hiszen a kemény tartós használat során a kompromisszumok nélküli, tökéletes problémamegoldás a cél. Előnyök az Ön számára: Többfokozatú kapcsolómű ideális áttételezéssel a nagy forgatónyomatékhoz. Az MK-befogó sokoldalú szerszámhasználatot tesz lehetővé, a nagy fúrási pontosság a legjobb eredményt adó munkavégzést segíti. Páratlanul terhelhető felépítés. Acél- / fémszerkezetgyártás Kiemelkedően terhelhető az acélszerkezet-gyártás nehéz feladataihoz. Optimális használat FEIN mágnestalpas fúróállványokban. Műszaki adatok Típus DSke 672 DDSk 672 DDSk ASq Furat-Ø acélban / rozsdamentes acélban mm 26 / Furat-Ø könnyűfémben mm 32 / Menetfúrás M 20 M 30 / R1 col Dörzsáras tágítás 40 Csőtágító-Ø 65 Névleges teljesítmény W Leadott teljesítmény W Üresjárati fordulatszám 1/perc / / 280 / 480 / / 250 / 450 / Fordulatszám terheléskor 1/perc / / 190 / 330 / / 150 / 260 / Befogónyak-Ø mm Kúp a fúrótengelyen MK 3 MK 3 MK 3 MK 4 Kábel csatlakozóval m 2,5 2,5 2,5 2,5 Sarokméret mm (EPTA szerinti) tömeg kg 8,8 9,4 9,6 10,6 Jobb / bal irányváltó Fordulatszám-előválasztás A csomag tartalma 1 db kiegészítő fogantyú, 1 db kiütőék Rendelési szám

14 MENETFÚRÓ Precíz menetfúrás egyedülálló sebességgel. Gyorsabb, egyszerűbb és precízebb: Az elektromos FEIN menetfúró hajtóműbe épített irányváltójának köszönhetően egyenletes és megszakítások nélküli munkavégzést tesz lehetővé. A nagy mechanikai ellenálló képességű hajtómű és a kúpos befogójú fúrótengely gondoskodnak a kiemelkedő radiális fúrási pontosságról és a precíz fúrási eredményekről. Előnyök az Ön számára: A hajtóműbe épített irányváltó gyors üresjárat funkcióval gyors menetfúrást tesz lehetővé, ami nagy idő- és költségmegtakarítást eredményez. A menetfúró kúpos és alakzáró befogója a legjobb eredménnyel járó munkavégzést segíti a precíz menetfúrás érdekében. Fáradságmentes és fesztelen munkavégzés a pisztolymarkolatnak, a különösen nagy szabályozókapcsolónak és a karcsúbbá tett motorháznak hála. Nagy teljesítményű FEIN motor Nagyon nagy teljesítményű és stabil fordulatszámú a kiemelkedően magas réztartalom révén. Nagy erőkifejtés a megbízható és gazdaságos menetfúrás érdekében. Gázadó elektronika Változtatható fordulatszám-szabályozás a hajszálpontos illesztéshez. A fordulatszám hozzáigazítható az adott feladathoz. Fémből készült hajtóműfej Kúpos befogó / menetes tokmány Holtjáték nélküli csatlakozás a fúrótengely és a menetes tokmány között, amelyet a B 12 kúpos befogó biztosít a kiemelkedő fúrási pontosság érdekében. Maximális precizitás az alakzáró menetfúró-befogóval ellátott menetes tokmánynak köszönhetően. Irányváltó / gyors üresjárat Irányváltó a fúrótengely forgásirányának automatikus megfordításához. Menetfúrás egy munkafolyamatban. Gyors üresjárat 680 ford./perc fordulatszámmal. Műszaki adatok Nagy mechanikai ellenálló képesség és stabil illeszkedésű csapágy. Pontos munkavégzés a nagyfokú radiális fúrási pontosság és a minimális rezgés révén. Pisztolymarkolat Az előtolási erőt közvetlenül a fúrótengelyre vezeti, ha finoman kell tartani a gépet. Kitűnően illeszkedik a szerszámot vezető kézbe a fáradságmentes munkavégzés érdekében. Típus GWP 10 Menetfúrás acélban / rozsdamentes acélban M 10 Névleges teljesítmény W 450 FEIN GWP 10 Egyedülálló sebesség Kézi fúrás 29,7 s * Akkumulátoros fúró-csavarozó / fúrógép 7,5 s * Megtakarítás 22,2 s = 75% Akár 92%-os időmegtakarítás Leadott teljesítmény W 250 Üresjárati fordulatszám balmenetben 1/perc Fordulatszám terheléskor, menetfúrás során 1/perc Fordulatszám terheléskor, balmenetben 1/perc Forgatónyomaték (max. teljesítményleadásnál) Nm 21 Nyugalmi nyomaték Nm 53 Befogónyak-Ø mm 43 Kúp a fúrótengelyen B 12 Kábel csatlakozóval m 5 Sarokméret mm 23 EPTA szerinti tömeg kg 1,6 FEIN GWP 10 2,3 s * Megtakarítás 5,2 s = 69% Megtakarítás 27,4 s = 92 % Gázadó elektronika 1 db kiegészítő fogantyú, A csomag tartalma a menetes tokmány nem része a szállítási terjedelemnek Rendelési szám *Egy M6 méretű menetes furat készítéséhez szükséges munkaidő acélban (S235, 10 mm). 14 Menetes tokmányokat a oldalon talál.

15 SAROKFÚRÓGÉP Rendkívül kicsi sarokfúrógépek nehezen hozzáférhető helyeken végzendő munkákhoz. A pisztolymarkolatos FEIN sarokfúrógépek problémamentes fúrást tesznek lehetővé olyan helyeken is, amelyet a többi fúrógép már nem ér el. Alacsony kialakítású hajtóműfejükkel és csekély sarokméreteikkel, ugyanakkor erős, stabil fordulatszámú motorjaikkal gondoskodnak az optimális fúrási eredményekről. Előnyök az Ön számára: Egyedülálló markolatkialakítás a rendkívül biztonságos és nagy előtolási erőt biztosító munkavégzés érdekében. Kimagasló precizitás, hogy a munkadarab csupán minimális utólagos megmunkálást igényeljen. Az alkalmazási területek megválasztása terén kiemelkedő rugalmasság jellemzi. Az igazi problémamegoldó a különösen nehéz fúrási feladatokhoz szűk helyeken is. Precíz és erőteljes a legszűkebb helyeken. Műszaki adatok Típus WBP 10 AWBP 10 Furat-Ø acélban / rozsdamentes acélban mm Furat-Ø könnyűfémben mm Menetfúrás M 6 M 6 Névleges teljesítmény W 500 Leadott teljesítmény W 270 Akkumulátorfeszültség V 18 Akkumulátorkapacitás Ah 2,5 Üresjárati fordulatszám 1/perc / 1370 Fordulatszám terheléskor 1/perc Forgatónyomaték (max. teljesítményleadásnál) Nm 8 9,5 Nyugalmi nyomaték Fúrótokmány befogási mérete mm 0,8-10 0,8-10 Kúp a fúrótengelyen B 10 B 10 Kábel csatlakozóval m 5 Sarokméret / hajtóműfej magassága mm 17 / / 96 (EPTA szerinti) tömeg kg 1,5 1,7 Jobb / bal irányváltó Gázadó elektronika 1 db fém fogazott fúrótokmány, 1 db tokmánykulcs, A csomag tartalma 1 db fém fogazott fúrótokmány, 1 db tokmánykulcs 1 db Li-ion akkumulátor (2,5 Ah), 1 db ALG 50 gyorstöltő készülék, 1 db műanyag koffer Rendelési szám FEIN Select + Akkumulátor és töltőberendezés nélküli gépek. További információkat a oldalon talál. Rendelési szám

16 KÉZZEL VEZETETT MAGFÚRÓRENDSZER Rugalmasan alkalmazható, kézzel vezetett magfúrórendszer 5-ször gyorsabb vágási sebességgel. A FEIN KBH 25 egy rendszerben egyesíti a nagy teljesítményű kézi fúrógépek és a keményfém betétes magfúrók előnyeit. Az egyedülálló fúrási technológia rendkívüli idő- és költségmegtakarítást garantál a hagyományos fúráshoz képest. A rugalmas használat, illetve az univerzális és sokoldalú alkalmazhatóság teszik a gépet ideális partnerré. Legyen szó akár acél- vagy fémszerkezet-gyártásról, járműgyártásról, terasz-/korlátépítésről, esetleg ácsmunkákról: A FEIN KBH 25 típussal mindig a legjobb fúrási eredményt érheti el! Nagy teljesítményű FEIN motor 1200 W-os, nagy teljesítmény, nagy erőkifejtés a megbízható és gazdaságos fúrás érdekében. Fordulatszám-előválasztás 6 elektronikus fordulatszám-fokozat a fordulatszám meghatározott munkamenetekhez való optimalizálása érdekében. FEIN QuickIN PLUS Szerszám nélküli csere másodpercek alatt. Csak egy kattintás, és máris tökéletesen be van fogva a szerszám. Tacho-szabályozó Állandó, magas fordulatszám az optimális vágási sebességhez teljes terhelés mellett is. Innovatív fúrási technológia Nagy vágási sebesség és rövid fúrási idők lényegesen kisebb erőfeszítés mellett, hála az új fúrási technológiának és a speciális magfúró-vágógeometriának. Állítható forgatónyomatékú csúszó tengelykapcsoló Túlterhelés esetén a csúszókuplung leválasztja a hajtásoldalt a meghajtott oldalról. Magfúrás Lyukfűrészelés Csigafúrás Menetfúrás Kézzel vezetett fúrás keményfém magfúrókkal max. 25 mm Ø-ig, max. 20 mm vastag acélban és rozsdamentes acélban. Fúrás kézzel vezetett keményfém lyukfűrészekkel max. 54 mm Ø-ig, max. 4 mm vastag fémlemezben /perc közötti fordulatszám a gazdaságos csigafúráshoz max. 16 mm-es átmérőig. Jobb / bal irányváltó és fordulatszám-beállítás az egyszerű menetfúráshoz M12 méretig. 16

17 Gyors munkatempó alacsony előtoló erő mellett Kevesebb ráfordított munkaidő, kisebb erőkifejtés a kevesebb forgács révén: Magfúrás során csak egy keskeny gyűrű kerül szétforgácsolásra, ezért jelentősen rövidebb munkaidőt és jóval kevesebb előtoló erőt igényel. Ráadásul a magfúrás egy munkafolyamatban (előfúrás, magfúrás, mag kidobása) elvégezhető. Műszaki adatok Típus KBH 25 FEIN KBH 25 + keményfém magfúró, bevonatos F 25 s 200 N Keresztmetszet Felülnézet Forgács mennyisége: 2,3 cm 3 Furat-Ø acélban / rozsdamentes acélban mm keményfém magfúró Furat-Ø könnyűfémben keményfém magfúró mm Keményfém magfúró max. fúrásmélység mm 20 Furat-Ø acélban / rozsdamentes acélban keményfém lyukfűrész mm Keményfém lyukfűrész max. fúrásmélység mm 4 Furat-Ø acélban /rozsdamentes acélban, csigafúró mm 16 Menetfúrás M 12 Névleges teljesítmény W 1200 FEIN KBH 25 + keményfém magfúró F 32 s 250 N Forgács mennyisége: 2,3 cm 3 Leadott teljesítmény W 680 Fordulatszám terheléskor 1/perc Forgatónyomaték max. teljesítményleadásnál / nyugalmi helyzetben Nm 50* Befogónyak-Ø 43 Magfúró befogója QuickIN Plus Kábel csatlakozóval m 4 Sarokméret mm 27 EPTA szerinti tömeg kg 3,3 Kétkaros fúrógép + HSS csigafúró F 160 s 450 N A megadott értékek 12 mm vastag S235 minőségű anyagra, 25 mm-es furatátmérőre vonatkoznak. Forgács mennyisége: 5,9 cm 3 *Állítható forgatónyomatékú csúszó tengelykapcsoló Jobb / bal irányváltó Gázadó elektronika Fordulatszám-előválasztás Tacho-szabályozó 1 db központfúró, 1 db kiegészítő fogantyú, 1 db vágóspray, A csomag tartalma 1 db műanyag koffer Rendelési szám

18 KÉZZEL VEZETETT MAGFÚRÓRENDSZER Furat-Ø mm 18 Keményfém magfúró Keményfém-magfúró QuickIN PLUS szerszámbefogóval Vágásmélység 20 mm. Rendelési szám 1 db/cs Keményfém magfúró TiAlN-bevonatos Keményfém-magfúró TiAlN-bevonatos, QuickIN PLUS szerszámbefogóval Vágásmélység 20 mm. Furat-Ø mm Rendelési szám 1 db/cs Keményfém lyukfűrész Keményfém-lyukfűrész QuickIN PLUS szerszámbefogóval Vágásmélység 4 mm. Furat-Ø mm Rendelési szám 1 db/cs Keményfém lyukfűrész csövekhez Keményfém lyukfűrész csövekhez QuickIN PLUS gyorsbefogóval Vágásmélység 4 mm. Furat-Ø mm Rendelési szám 1 db/cs Központfúró db/cs Rendelési szám Menetfúrás Szorítótokmány 6/7/9 mm-es szorítópatronnal Rendelési szám Szorítópatronok Szorítótokmányhoz Menet Ø mm mm Rendelési szám M 2 - M 2,6 2,8 2, M 3 3,5 2, Menet Ø mm Többpofás tokmány Közvetlen menetfúró-befogóhoz Befogási tartomány: 2,8-9,0 mm, kulccsal Rendelési szám Egyéb tartozék mm Forgácstartály Megakadályozza, hogy érintkezésbe kerüljön a forró és éles fémforgáccsal. Rendelési szám Vágóspray 300 ml-es pumpás spray a szerszám magas élettartama, az optimális vágó- és forgácsolóteljesítmény és a jobb forgácsáram érdekében. Rendelési szám Hosszabbító Szűk, mély vagy lépcsős felületek megmunkálásához. 100 mm hosszú QuickIN PLUS gyorsbefogó, központfúró adapterével együtt. Rendelési szám QuickIN PLUS adapter B16-os típusra Rendelési szám QuickIN PLUS adapter ½" 20 UNF típusra Rendelési szám Fogazott fúrótokmány Fúrótokmány-befogó B 16 Befogás: 1,5-13 mm Rendelési szám M 4 / M 6 4,5 3, M 5 / M 8 6 4, M , M 8 8 6, M M Rendelési szám Gyorsbefogó fúrótokmány Fúrótokmány-befogó B 16 Csúcsos R forma, szorítóerő biztosítással. Befogás: 1-13 mm Rendelési szám Gyorsbefogó fúrótokmány Fémből készült, egyhüvelyes gyorsbefogó SUPRA SKE tokmány szorítóerő biztosítással, ½" 20 UNF fúrótokmány-befogóval. Befogás: 3-16 mm Rendelési szám Gyorsbefogó fúrótokmány Fémből készült egyhüvelyes Supra SKE gyorsbefogó tokmány szorítóerő biztosítással és QuickIN Plus szerszámbefogóval. Befogás: 3-16 mm Rendelési szám

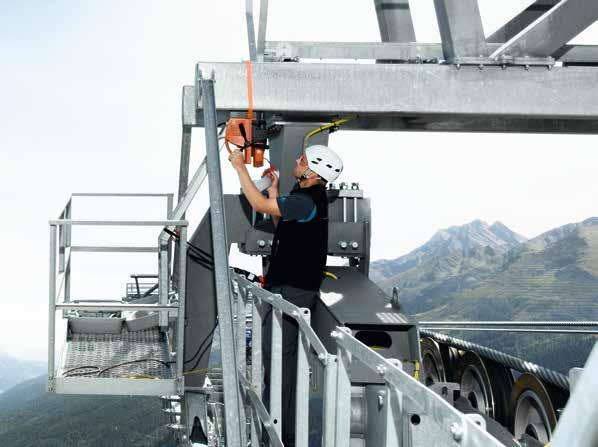

19 MÁGNESTALPAS FÚRÓÁLLVÁNY Bármilyen helyzetben rugalmasan használható a precíz fúrási eredményekért FEIN mágnestalpas fúróállvány. Előnyök az Ön számára: Általánosan alkalmazható fúrásra, menetfúrásra, dörzsárazásra és süllyesztésre. Precíz, pontos méretű fúrási eredmények. Kettős fúrómotor-vezetés a legnagyobb fúrószerszámok használatához. Nagy mágneses tartóerő garantálja a megbízható munkavégzést minden pozícióban. A helyszíni vagy műhelybeli precíz használat érdekében a FEIN fúrógépek kombinálhatók a rugalmasan alkalmazható elektromágneses fúróállványokkal. A FEIN átgondolt szerszámmegoldásai így minden helyzetben lehetővé teszik a professzionális és kényelmes munkavégzést például a csigafúrásnál, a süllyesztésnél, a dörzsárazásnál és a menetfúrásnál, vagy épp a vízszintesen, függőlegesen, esetleg fej felett végzett feladatoknál. Műszaki adatok Típus MBS 16 X MBS 25 F MBS 32 F IBS 16 Csigafúrás max. Ø mm Menetfúrás max. Ø M 12 M 20 M 24 M 12 Névleges teljesítmény W Löket / lökettartomány mm 145 / / / / 295 Fúróállvány szögállítási tartománya Beállítási tartomány mm Mágneses tartóerő N Mágnestalp mérete mm 195 x x x 100 Befogónyak-Ø mm Csatlakozóaljzat max. A Kábel csatlakozóval m (EPTA szerinti) tömeg kg 9,5 12,5 21,8 8 A csomag tartalma 1 db hűtőfolyadék-tartály, 1 db rugalmas csuklós tömlő, 1 db rögzítőheveder, 1 db kézvédő 1 db hűtőfolyadék-tartály, 1 db rugalmas csuklós tömlő, 1 db rögzítőheveder, 1 db kézvédő, 1 db 43 mm átmérőjű szűkítőgyűrű 1 db rögzítőheveder, 1 db forgácskampó, 1 db kézvédő, 2 db kulcs 1 db hűtőfolyadék-tartály, 1 db rugalmas csuklós tömlő, 1 db 43 mm átmérőjű szűkítőgyűrű Rendelési szám

20 MÁGNESÁLLVÁNYOS FÚRÓGÉPEK A FEIN mágnesállványos fúrógép program áttekintése. A FEIN mágnesállványos fúrógépek betartják azt, amit ígérnek: Teljesítmény és hosszú élettartam, egyszerű kezelés, nagyfokú biztonság és hatékony, gazdaságos használat első osztályú fúrási eredményekkel. A FEIN mágnesállványos fúrógépekkel és a FEIN magfúrókkal végzett magfúrás precíz fúrási eredményeket biztosít lényegesen rövidebb munkaidő alatt. Az egy furatra eső költség jelentősen csökken a hagyományos eljárásokhoz képest. Előnyök az Ön számára: Első osztályú minőség és kiváló megmunkálás. A legjobb teljesítmény és minőség a magfúrás területén. A gépet, a magfúrókat és a rendszertartozékokat precízen egymáshoz terveztük. Tökéletes fúrás acélban, nemesacélban és alumíniumban. Két sorozat az összes alkalmazáshoz. A magfúrástól a csigafúráson és a süllyesztésen keresztül a menetfúrásig. FEIN KBB a koronafúrási alkalmazásokra összpontosítva. FEIN KBM univerzális használatra. FEIN KBM auto sorozatfúrások esetén hatékony. Műszaki adatok FEIN KBB Típus KBB 30 KBB 38 KBB 40 KBB Keményfém magfúró max. Ø mm HSS-magfúró max. Ø mm Magfúró max. fúrásmélység mm Csigafúrás max. Ø mm Menetfúrás max. Süllyesztés max. Ø mm Dörzsárazás max. Ø mm Névleges teljesítmény W Leadott teljesítmény W fokozat 1/perc Fordulatszám terheléskor 2. fokozat 1/perc fokozat 1/perc Magfúró-befogó ¾" Weldon ¾" Weldon ¾" Weldon ¾" Weldon Szerszámbefogó MK Löket / lökettartomány mm Mágneses tartóerő N Mágnestalp mérete mm 178 x x x x 102 Kábel csatlakozóval m 3,8 3,8 3,8 3,8 (EPTA szerinti) tömeg kg 10,5 12,9 12,8 23,9 Rendelési szám

21 Rendelje meg prospektusunkat a FEIN magfúrási tudományáról! Műszaki adatok FEIN KBM FEIN KBM auto Típus KBM 32 Q KBM 50 Q KBM 50 U KBM 65 U KBM 80 U KBM 50 auto KBM 80 auto Keményfém magfúró max. Ø mm HSS-magfúró max. Ø mm Magfúró max. fúrásmélység mm (75**) 50 (75**) (75**) 50 Csigafúrás max. Ø mm / 23* 18 / 32* Menetfúrás max. M 12** M 16 M 16 M 20 M 27 M 16* M 27* Süllyesztés max. Ø mm * 50* Dörzsárazás max. Ø mm * 31* Névleges teljesítmény W Leadott teljesítmény W fokozat 1/perc Fordulatszám terheléskor 2. fokozat 1/perc fokozat 1/perc Magfúró-befogó QuickIN QuickIN QuickIN QuickIN QuickIN/ QuickIN MAX QuickIN QuickIN/ QuickIN MAX Szerszámbefogó MK Löket / lökettartomány mm 135 / / / / / / / 285 Mágneses tartóerő N Mágnestalp mérete mm 160 x x x x x x x 90 Kábel csatlakozóval m (EPTA szerinti) tömeg kg 10,5 13,2 13,9 16,1 25,4 16,2 26,4 Rendelési szám * csak manuális gépüzemben ** opcionálisan tartozékokkal 21

22 FEIN az elnyűhetetlen elektromos kéziszerszámok szakértője A FEIN az igazi szakértő, ha professzionális és rendkívül megbízható elektromos kéziszerszámokról és speciális alkalmazási megoldásokról van szó a fémmegmunkálás, a belsőépítészet és az autóipar területén. Az elektromos kézi fúrógép feltalálójaként a FEIN több mint 140 éve innovatív és verhetetlenül hatékony megoldásokat fejleszt ki a felhasználók számára, amelyek a gyártó- és a szakipar legnehezebb, tartós igénybevételei során is beválnak. Győződjön meg róla személyesen: Kérjen ingyenes bemutatót a FEIN fémfúró gépekről saját telephelyén. Kérdései vannak? A szakkereskedők készséggel állnak rendelkezésére: DE: C. & E. Fein GmbH, Telefon , HU: EW 1867 Hungária Kft, Telefon / 101, ÉV FEIN PLUS GARANCIA 3LI-ION AKKUMULÁTOROKRA IS Gyors regisztráció meghosszabbított garanciális időszak: 3 év FEIN PLUS garancia. Minden FEIN elektromos kéziszerszámhoz 3 éves FEIN PLUS garanciát biztosítunk. Ehhez vásárlás után 6 héten belül regisztrálnia kell az új FEIN elektromos kéziszerszámot a weboldalon Németországban nyomtatva. Az adatok és a képek tájékoztató jellegűek. A műszaki változtatások jogát fenntartjuk HU
