1 Korszerűsítés Műszaki leírás Gelénes, Művelődési ház 493, Gelénes, Kossuth út /A. hrsz: 6 Gelénes község Művelődési ház, korszerűtlen szerkezeti elemei miatt nem gazdaságos az ingatlan fenntartása. A tervezett energetikai korszerűsítéséhez elkészített számítások szerint az alábbi összesített energetikai javulás érhető el. Összefoglaló Az ingatlan jelenlegi állapotára elkészült a tanúsítás alapján az összesített fajlagos primer energiaigény: 304,6 kwh/m a. A tervezett épületkorszerűsítés után az energiaigény: 4, kwh/m a. A tervezett korszerűsítéssel 9, %os összesített energiaigény javulás érhető el. A HET0040 számú, 37/06 munkaszámú tanúsítvány tartalmazza az ingatlan korszerűsítés előtti állapotáról szóló energetikai számítást. A HET004, 37/06 munkaszámú tanúsítvány a tervezett korszerűsítés energetikai hatását az ingatlanra. Az alábbi korszerűsítéssel érintett szerkezetek: Homlokzat szigetelése, 6 cm EPS80 hőszigetelés. Zárófödém: 0 cm ROCKWOOL hőszigetelés. Nyílászárók cseréje, műanyag keretes, rtg hőszigetelt üvegezésűre. (U=, W/mK) Lábazat: cm XPS hőszigetelés Megújuló energiafelhasználás. kwos, hálózatra visszatáplálós napelemes rendszer kiépítése. Fűtéskorszerűsítés, a jelenlegi fali gázkazán kiváltása, 0 db 600W/db teljesítményű mennyezeti infrapanellel. A számított összesített energetikai jellemző javulás a fent felsorolt, szakszerűen kivitelezett korszerűsítés esetén teljesül. Tervezett, számított megújuló részarány: 40,46 Fűtött alapterület: 74,74 m Az ingatlan a korszerűsítéssel egyidejűleg, a fűtött alapterületen belül kiegészül új helységgel. Ez eredményezni a két tanúsítvány közötti helységbővülést.

2 . Műszaki tartalom ismertetése. Az ingatlan Energetikai Tanúsítványának elkészítéséhez, az alapadatok helyszíni felméréssel, szemlével készültek el. Külső fal:.. A meglévő határoló szerkezetek rétegrendje: Homlokzati festék rtg Vakolat, cm B 30as tégla falazat 30,0 cm Vakolat, cm Beltéri Diszperziós Festék 0,0 cm Födém: Beltéri Diszperziós Festék rtg Javított mészvakolat, cm Nádlemez,0 cm Fenyőfa rostok ir., cm Zárt légréteg (gerenda),0 cm Fenyőfa rostok ir, cm Agyagvakolat,0 cm Egyéb: Az ingatlan használati melegvíz ellátása nappali árammal működő, átfolyós vízmelegítő biztosítja. A korszerűsítés nem érinti a HMV termelőt. Az épület fűtését állandó hőmérsékletű, egy központi szabályozóval ellátott gázüzemű kazán szolgáltatja, mely kiváltásra kerül... A határoló szerkezetek tervezett korszerűsítés utáni rétegrendje: Külső fal: Dörzsölt nemes vakolat 0,4 cm Üvegszövet háló, ragasztó 0,3 cm EPS80 polisztirol tábla (λ=0,04 W/mK) 6,0 cm Ragasztó 0,3 cm Homlokzati festék rtg Vakolat, cm B 30as tégla falazat 30,0 cm Vakolat, cm Beltéri Diszperziós Festék 0,0 cm

3 Födém: Beltéri Diszperziós Festék rtg Javított mészvakolat, cm Nádlemez,0 cm Fenyőfa rostok ir., cm Zárt légréteg (gerenda),0 cm Fenyőfa rostok ir, cm Agyagvakolat,0 cm Párafékező fólia rtg Kőzetgyapot Rockwool Airrock 0,0 cm Lábazat: cm XPS hőszigetelés A Homlokzat szigetelése során a nyílászáróknál a hőszigetelés 3 cmes vastagsággal fordul be a kávákra..4. Nyílászárók Nyílászárók cseréje műanyag keretes hőszigetelt, gázzal töltött rtg üvegezésűre (U eredő =, W/mK)... Fűtéskorszerűsítés: A meglévő HŐTERM4 fali gázkazán kiváltásra kerül, 0 db, 600W/db mennyezeti infrapanelre.. Megújuló energia felhasználás Az épület tetőszerkezetére elhelyezésre kerülő kw teljesítményű napelemes rendszer. A napelem hálózatra visszatáplálós üzemű.

4 Mellékletek HET0040 számú, 37/06 munkaszámú Energetikai tanúsítvány. HET004 számú, 37/06 munkaszámú Energetikai tanúsítvány. Az energetikai számítás a 7/006. (V. 4.) TNM rendelet, hatályos előírásai szerint készült. A tanúsítás során elért minősítés, a lakóépület felmérésekor lévő állapotára, 0 évig érvényes. A meglévő állapotra készült Energetikai Tanúsítvány az épület, szerkezeti, épületgépészeti, energetikai változtatása után már nem érvényes. A 37/06 számú tervezett állapotra készült tanúsítvány, a mellékletben szereplő szerkezeti gépészeti megvalósítás során érvényes. A tanúsítványok a tervezett korszerűsítés, energetikai jellemző változás igazolása céljából készült. Nyíregyháza, 06. április.. Katkó László Energetikai Tanúsító TÉ 0874

5 Gelénes Község Művelődési ház korszerűsítése Energetikai korszerűsítés számítása. Megrendelő: Gelénes Község Önkormányzata 493 Gelénes Kossuth Lajos u. 3 Tervezett korszerűsítés helye: 493 Gelénes Kossuth Lajos u. /A hrsz:6 Készítette: Katkó László Energetikai Tanúsító TÉ , Nyíregyháza, Északi krt.. fsz. katko.laci@fre .hu 060/47443 Nyíregyháza,

6 HITELES ENERGETIKAI TANÚSÍTVÁNY ÖSSZESÍTŐ LAP HET Épület (önálló rendeltetési egység) Megrendelő Rendeltetés: Előadóterem, kiállítóterem Cím: 493 Gelénes Kossuth Lajos út /A HRSZ: 6 Az épület védettsége: Nem védett Név: Gelénes Község Önkormányzata Cím: Magyarország (HU) 493 Gelénes Kossuth Lajos út 3. Energetikai minőség szerinti besorolás: HH AA++ AA+ AA BB CC DD EE FF GG HH II JJ Gyenge Energetikai adatok Korszerűsítési javaslat Fűtött alapterület: 74,74 m Összesített energetikai jellemző: méretezett érték: 304,6 kwh/ma követelményérték: 8 kwh/ma a követelményérték százalékában: 38,4% Fajlagos hőveszteségtényező: méretezett érték: 0,8 W/m3K a követelményérték százalékában: 67,6% Megújuló energia részarány(a méretezett összesített energetikai jellemző százalékában): 0% Tanúsító szakember adatai Név: Cím: Telefon: KATKÓ LÁSZLÓ SÁNDOR 4400 Nyíregyháza Északi körút. fsz katko.laci@fre .hu Jogosultsági szám: TÉ 0874 Alátámasztó munkarész: kelte: 06. április. készítő szoftver megnevezése: WinWatt 7.43 ( ) azonosítója a tanúsítónál: 37/06 Hiteles kiállítás dátuma: A tanúsítvány,pályázathoz, energetikai megtérülés igazolásához készült. Jelen tanúsítvány a MEGLÉVŐ állapotról készült. A tervezett korszerűsítést a 37/06 munkaszámú tanúsítvány mutatja be. A javaslattal elérhető besorolás: Megjegyzés Az energetikai számítás a 7/006. (V. 4.) TNM rendelet, hatályos előírásai szerint készült. A tanúsítás során elért minősítés, a lakóépület felmérésekor lévő állapotára, 0 évig érvényes. Jelen Energetikai Tanúsítvány az épület, szerkezeti, épületgépészeti, energetikai változtatása után már nem érvényes. Tanúsítás módszere: Teljes épület, számítással A tanúsítvány kiállításának oka: pályázathoz 06. április 3. Aláírás ORSZÁGOS ÉPÍTÉSÜGYI NYILVÁNTARTÁS, ETANÚSÍTÁS ET adatlap verzió.. (Pecsét helye)

7 összesítő Épület: Művelődési ház 493 Gelénes Kossuth Lajos út /A. Hrsz: 6 Megrendelő: Gelénes Község Önkormányzata 493 Gelénes, Kossuth Lajos út 3. Tanúsító: Katkó László 4400 Nyíregyháza, Északi krt.. fsz.. regisztrációs szám: TÉ 0874 Az épület(rész) fajlagos primer energiafogyasztása: Követelményérték (viszonyítási alap): Az épület(rész) energetikai jellemzője a követelményértékre vonatkoztatva: Energetikai minőség szerinti besorolás: kwh/ma 8.0 kwh/ma 38.4 % HH (Gyenge) AA++ AA+ AA BB CC DD EE FF GG HH II JJ D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37_06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6.wwp

8 A tanúsítás oka: pályázathoz Épület védettsége: Nem védett Az épület építési ideje 970. Épület fűtött szintjeinek száma: A tanúsítvány vegyes számítási módszerrel készült, a hőhidasság egyszerűsített, a sugárzási nyereség részletes, a hőfokhíd és fűtési idény hossz egyszerűsített számítással. A nyári felmelegedés elfogadható mértékű. Egyéb megjegyzés: Az energetikai számítás a 7/006. (V. 4.) TNM rendelet, hatályos előírásai szerint készült. A tanúsítás során elért minősítés, a lakóépület felmérésekor lévő állapotára, 0 évig érvényes. Jelen Energetikai Tanúsítvány az épület, szerkezeti, épületgépészeti, energetikai változtatása után már nem érvényes. A javasolt korszerűsítések leírása: A tanúsítvány,pályázathoz, energetikai megtérülés igazolásához készült. Jelen tanúsítvány a MEGLÉVŐ állapotról készült. A tervezett korszerűsítést a 37/06 munkaszámú tanúsítvány mutatja be. Tanúsítvány azonosító tanúsítónál: 37/06 Kelt: D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37_06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6.wwp Aláírás

9 3 Szerkezet típusok: Ablak Típusa: ablak (külső, fa vagy PVC) x méret:. m y méret:. m Hőátbocsátási tényező:.0 W/mK Megengedett értéke:. W/mK A hőátbocsátási tényező NEM MEGFELELŐ! Üvegezés g értéke: Éjszaka társított szerkezet hőv. ellen.: 0.0 mk/w Árnyékolás módja nyáron: belső Árnyékolás naptényezője nyáron: 0.40 Beltéri ajtó Típusa: ajtó (belső, fűtött terek közt) x méret: 0.7 m y méret:. m Külső ajtó Típusa: üvegezett ajtó (külső, fa vagy PVC) x méret: m y méret:. m Hőátbocsátási tényező:.0 W/mK Megengedett értéke:. W/mK A hőátbocsátási tényező NEM MEGFELELŐ! Üvegezés g értéke: 0. főfal Típusa: belső fal (fűtött terek közt) Rétegtervi hőátbocsátási tényező:.8 W/mK Hőátbocsátási tényezőt módosító tag: % Eredő hőátbocsátási tényező:.4 W/mK Fajlagos tömeg: 433 kg/m Fajlagos hőtároló tömeg: 4 / 4 kg/m Hőátadási tényező kívül: 8.00 W/mK Hőátadási tényező belül: 8.00 W/mK Rétegek kívülről befelé Réteg No. megnevezés Beltéri Diszperziós Festék Cementvakolat válaszfal tégla 3 Cementvakolat 4 Beltéri Diszperziós Festék d λ [cm] [W/mK] 0,0 0, ,0 0,930 0,0 D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37_06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6.wwp κ R c ρ [mk/w] [kg/m3] [kj/kgk] 0 0, , ,

10 4 Külső fal Típusa: külső fal Rétegtervi hőátbocsátási tényező:.3 W/mK Megengedett értéke: 0.4 W/mK A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényezőt módosító tag: % Eredő hőátbocsátási tényező:.4 W/mK Fajlagos tömeg: 68 kg/m Fajlagos hőtároló tömeg: 80 kg/m Hőátadási tényező kívül: 4.00 W/mK Hőátadási tényező belül: 8.00 W/mK Rétegek kívülről befelé Réteg megnevezés Homlokzati vakolat B 30as tégla falazat Cementvakolat Beltéri Diszperziós Festék No. 3 4 λ [W/mK] 0,930 0,640 0,930 κ d λ [cm] [W/mK] 0,0 0, ,0 0,930 0,0 κ d [cm] 30 0,0 R c ρ [mk/w] [kg/m3] [kj/kgk] 0, , , R c ρ [mk/w] [kg/m3] [kj/kgk] 0 0, , , Vizsgálati jelentés: A szerkezetben páralecsapódás nem alakul ki. válaszfal Típusa: belső fal (fűtött terek közt) Rétegtervi hőátbocsátási tényező:. W/mK Hőátbocsátási tényezőt módosító tag: % Eredő hőátbocsátási tényező:.60 W/mK Fajlagos tömeg: 30 kg/m Fajlagos hőtároló tömeg: 4 / 4 kg/m Hőátadási tényező kívül: 8.00 W/mK Hőátadási tényező belül: 8.00 W/mK Rétegek kívülről befelé Réteg No. megnevezés Beltéri Diszperziós Festék Cementvakolat válaszfal tégla 3 Cementvakolat 4 Beltéri Diszperziós Festék D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37_06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6.wwp

11 Típusa: padló (talajra fektetett ISO 3370) y méret: m Rétegtervi hőátbocsátási tényező: 0.7 W/mK Megengedett értéke: 0.30 W/mK A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényezőt módosító tag: % Fajlagos tömeg: 6 kg/m Fajlagos hőtároló tömeg: 303 kg/m Hőátadási tényező kívül:.00 W/mK Hőátadási tényező belül: 6.00 W/mK Padlószint magassága: 0.4 m Talaj hővezetési tény.:.00 W/mK Alap szélesség: 0.70 m Rétegek belülről kifelé Réteg No. d λ megnevezés [cm] [W/mK] Burkolat 0,6,00 Ragasztó Tapasz 0,3 0,800 vasbeton 3 0,0 kavicsfeltöltés 4 0,30 homokfeltöltés 40 0,80 Födém Típusa: padlásfödém y méret: m Rétegtervi hőátbocsátási tényező:. W/mK Megengedett értéke: 0.7 W/mK A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényezőt módosító tag: 0 % Eredő hőátbocsátási tényező:.3 W/mK Fajlagos tömeg: 49 kg/m Fajlagos hőtároló tömeg: 8 / 43 kg/m Hőátadási tényező kívül:.00 W/mK Hőátadási tényező belül: 0.00 W/mK Rétegek belülről kifelé Réteg No. d λ megnevezés [cm] [W/mK] Beltéri Diszperziós Festék 0,0 javított mészvakolat, 0,870 nádlemez 3 0,060 Alsó deszkázat 4, 0,30 Gerendalégrés 8 Felső deszkázat 6, 0,30 D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37_06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6.wwp κ R c ρ [mk/w] [kg/m3] [kj/kgk] 0, , , ,84 0, ,84 0, ,84 R c ρ [mk/w] [kg/m3] [kj/kgk] 0 0, ,9 0,3333 7,47 0, , 0,400 0, , κ

12 6 Födém_opt Típusa: padlásfödém y méret: m Rétegtervi hőátbocsátási tényező: 0.7 W/mK Megengedett értéke: 0.7 W/mK A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényezőt módosító tag: 0 % Eredő hőátbocsátási tényező: 0.9 W/mK Fajlagos tömeg: 6 kg/m Fajlagos hőtároló tömeg: 8 kg/m Hőátadási tényező kívül:.00 W/mK Hőátadási tényező belül: 0.00 W/mK Rétegek belülről kifelé Réteg No. d λ megnevezés [cm] [W/mK] Beltéri Diszperziós Festék 0,0 javított mészvakolat, 0,870 nádlemez 3 0,060 Alsó deszkázat 4, 0,30 Gerendalégrés 8 Felső deszkázat 6, 0,30 Isover FLAMEX párafékező fólia 7 0, 0,00 Rockwool hőszigetelés 8 6 0,033 κ R c ρ [mk/w] [kg/m3] [kj/kgk] 0 0, ,9 0,3333 7,47 0, , 0,400 0, , 0,000 4, ,84 Határoló szerkezetek: Szerkezet megnevezés Külső fal Külső fal Ablak Külső ajtó Külső fal Ablak Külső fal Ablak Födém tájolás É K K K D D NY NY Hajlásszög U U* A Ψ [ ] [W/mK] [W/mK] [m] [W/mK],4,4 33,,4,4 4,8,,,4,,,8,4,4 4,8,, 3,3,4,4 4,,, 7,,3,3 7, 0,4 7,3 0,9,0 0,9 8, 0,37, 0,38,9 0,39 7,0 0,4,7 0,46, 0,47,9 D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37_06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6.wwp L [m],,8 6,8 9,3 7,6 3, 4,9,0,0 AU*+LΨ [W/K] 47,3 60,, 4,4 3, 7,4 60, 37,8, 7,7 3, 8,3 7,9 6,,7,6 0, 0,9 Aü [m] 9, 4,9,7 3, Qsd [kwh/a] 48, 06,4 839,4 4,4

13 7 Hőtároló tömegek: Megnevezés A mt Mt [m] [kg/m] [t] 43,6 80,86 97,8 4, 3, 4 6,06 7, 8 4,79 6, 303 0,0 09,3 66 kg/m (Fajlagos hőtároló tömegek számított értéke) Külső fal főfal válaszfal Födém Összesen mt: Épület tömeg besorolása: nehéz (mt > 400 kg/m) ε: 0.7 (Sugárzás hasznosítási tényező) A: 7.6 m (Fűtött épület(rész) térfogatot határoló összfelület) 3 V: 8.4 m (Fűtött épület(rész) térfogat) A/V: m/m3 (Felülettérfogat arány) Qsd+Qsid: ( ) * 0,7 = 3687 kwh/a (Sugárzási hőnyereség) ΣAU + ΣlΨ: 49.4 W/K q = [ΣAU + ΣlΨ (Qsd + Qsid)/7]/V = (49, / 7) / 8,379 q: 0.8 W/m3K (Számított fajlagos hőveszteségtényező) qmax: 0.4 W/m3K (Megengedett fajlagos hőveszteségtényező) Az épület fajlagos hőveszteségtényezője NEM FELEL MEG! qmax,opt: 0.38 W/m3K (Költségoptimalizált megengedett fajlagos hőveszteségtényező) Az épület fajlagos hőveszteségtényezője a költségoptimalizált követelményszintnek NEM FELEL MEG! Energia igény tervezési adatok Épület(rész) jellege: Előadó, kiállítótermet tart. épület AN: 74.7 m n: 0.90 /h σ: 0.80 Qsd+Qsid: (, + 0) * 0,7 = 0,9 kw qb: 9.00 W/m Evil,n: 6.00 kwh/ma qhmv: 7.00 kwh/ma nnyár: 3.00 /h Qsdnyár:,73 kw (Fűtött alapterület) (Átlagos légcsereszám a fűtési idényben) (Szakaszos üzem korrekciós szorzó) (Sugárzási nyereség) (Belső hőnyereség átlagos értéke) (Világítás fajlagos éves nettó energia igénye) (Használati melegvíz fajlagos éves nettó hőenergia igénye) (Légcsereszám a nyári idényben) (Sugárzási nyereség) Fajlagos értékekből számolt igények Qb = ΣANqb: Qb,ε = ΣANqbε: ΣEvil,n = ΣANEvil,n: QHMV = ΣANqHMV: Vátl = ΣVn: VLT = ΣVnLT*ZLT/ZF: Vinf = ΣVninf*(ZLT/ZF): Vdt = Σ(Vátl + VLT(η) + Vinf): Vnyár = ΣVnnyár: 73 W 79 W 048 kwh/a 3 kwh/a 6.8 m3/h 0.0 m3/h 0.0 m3/h 6.8 m3/h 76. m3/h (Belső hőnyereségek összege) (Belső hőnyereségek összege a hasznosítással) (Világítás éves nettó energia igénye) (Használati melegvíz éves nettó hőenergia igénye) (Átlagos levegő térfogatáram a fűtési idényben) (Levegő térfogatáram a használati időben) (Levegő térfogatáram a használati időn kívül) (Légmennyiség a téli egyensúlyi hőm. különbséghez.) (Levegő térfogatáram nyáron) D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37_06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6.wwp

14 8 Fűtés éves nettó hőenergia igényének meghatározása tb = (Qsd + Qsid + Qb,ε) / (ΣAU + ΣlΨ + 0,3Vdt) + tb = ( ,) / (49,4 + 0,3 * 6,84) + = 4.9 C ti:.6 C (Átlagos belső hőmérséklet) H: 89 hk/a (Fűtési hőfokhíd) ZF: 4939 h/a (Fűtési idény hossza) QF = H[Vq + 0,3ΣVinf,F]σ PLT,FZF ZFQb,ε QF = 8,9 * (8,379 * 0,8 + 0,3 * 6,8) * 0,8 0 * 4,939 4,939 * 79, = 38,9 MWh/a qf:.63 kwh/ma (Fűtés éves fajlagos nettó hőenergia igénye) Nyári túlmelegedés kockázatának ellenőrzése tbnyár = (Qsdnyár + Qb) / (ΣAU + ΣlΨ + 0,3Vnyár) tbnyár = (77 + 7,66) / (49,4 + 0,3 * 76,4) =.8 C tbnyármax : 3.0 C (A nyári felmelegedés elfogadható értéke) A nyári felmelegedés elfogadható mértékű. Fűtési rendszer AN: qf: 74.7 m (a rendszer alapterülete).63 kwh/ma (a fűtés fajlagos nettó hőenergia igénye) Fűtött téren belül elhelyezett állandó hőmérsékletű olaj vagy gázkazán ef:.00 (földgáz) Ck:. (a hőtermelő teljesítménytényezője) qk,v: 0.6 kwh/m a (segédenergia igény) Kétcsöves radiátoros és beágyazott fűtés, egy központi szabályozóval qf,h: 9.60 kwh/ma (a teljesítmény és a hőigény illesztésének pontatlansága miatti veszteség) Elosztó vezetékek a fűtött téren belül, vízhőmérséklet 90/70 qf,v: 3.40 kwh/ma (az elosztóvezetékek fajlagos vesztesége) Állandó fordulatszámú szivattyú, hőlépcső 0 K EFSz:. kwh/ma (a keringtetés fajlagos energia igénye) Tárolási veszteség nincs qf,t: 0.00 kwh/ma (a hőtárolás fajlagos vesztesége és segédenergia igénye) EFT: 0.00 kwh/ma EF = (qf + qf,h + qf,v + qf,t)σ (Ckαkef) + (EFSz + EFT + qk,v)ev EF = (,63 + 9,6 + 3,4 + 0) *, + (, ,6) *, = 9.8 kwh/ma D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37_06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6.wwp

15 9 Melegvíztermelő rendszer AN: qhmv:.7 m (a rendszer alapterülete) 7.00 kwh/ma (a melegvíz készítés nettó energia igénye) Elektromos átfolyós vízmelegítő, tároló ehmv:.0 (elektromos áram) Ck:.00 (a hőtermelő teljesítménytényezője) Ek: 0.00 kwh/m a (segédenergia igény) Elosztó vezetékek a fűtött téren belül, cirkuláció nélkül qhmv,v: 0.00 % (a melegvíz elosztás fajlagos vesztesége) EC: 0.00 kwh/m a (a cirkulációs szivattyú fajlagos energia igénye) Nincs tárolási veszteség qhmv,t: 0.00 % (a melegvíz tárolás fajlagos vesztesége) EHMV = qhmv( + qhmv,v/00 + qhmv,t/00)σ(ckαkehmv) + (EC + Ek)ev EHMV = 7 * ( + 0, + 0) *, + (0 + 0) *, = 9. kwh/ma Világítási rendszer AN: υ: 74.7 m 0.70 (a rendszer alapterülete) (a világítás korrekciós szorzója) Evil = (ΣEvil,n/AN)υev Evil = 6 * 0,7 *, = 0.0 kwh/ma Az épület(rész) összesített energetikai jellemzője (ΣAHMV,i*EHMV,i)/AN = (,7 m * 9, kwh/ma)/74,7 m =,9 kwh/ma EP = EF + EHMV + Evil + ELT + Ehű + E+ = 9,8 +,9 + 0, EP: EPmax: EPref: kwh/ma (az összesített energetikai jellemző számított értéke).06 kwh/ma (az összesített energetikai jellemző megengedett értéke) 8.00 kwh/ma (az összesített energetikai jellemző referencia értéke) Becsült éves fogyasztás energiahordozók szerint Energiahordozó típusa E e Eprim eco [MWh/a] [] [MWh/a] [g/kwh] elektromos áram,0,0 3,00 36 földgáz 0,3,00 0,3 03 Összesen 3,3 D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37_06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6.wwp ECO [t/a] 0,44 0,0 0,63 H kj/m3 F [/a], MWh 03, m

16 0 A javasolt korszerűsítések leírása: A tanúsítvány,pályázathoz, energetikai megtérülés igazolásához készült. Jelen tanúsítvány a MEGLÉVŐ állapotról készült. A tervezett korszerűsítést a 37/06 munkaszámú tanúsítvány mutatja be. A számítás a 7/006. TNM rendelet 06.I.i állapot szerint készült. A költségoptimalizált követelményszint (. melléklet) szerint.... aláírás D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37_06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6.wwp

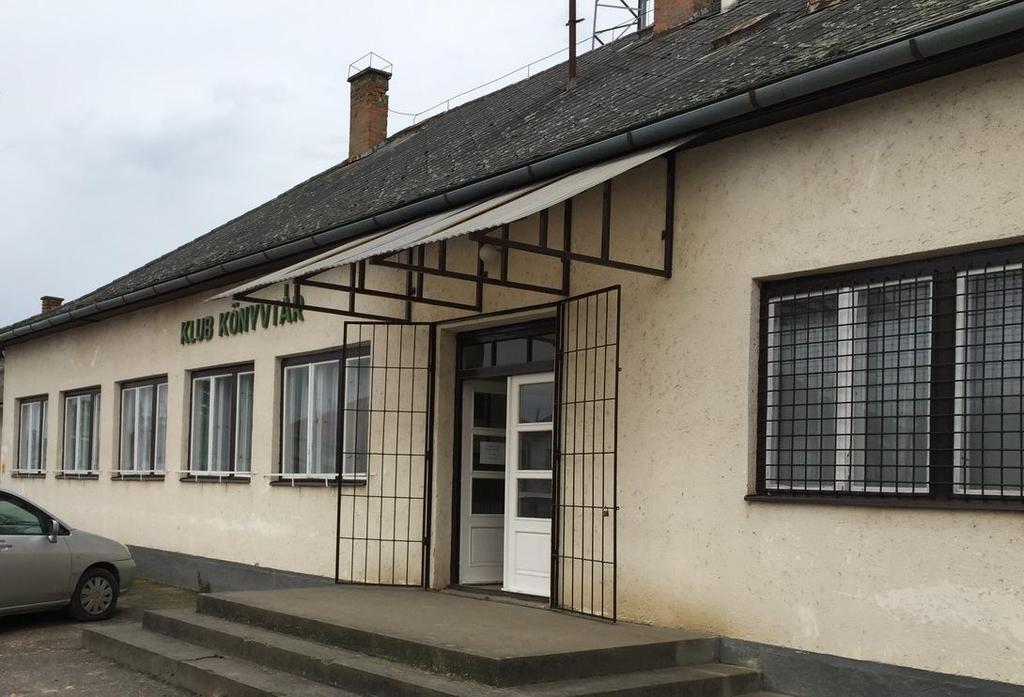

17 Homlokzat Homlokzat Homlokzat Homlokzat D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37_06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6.wwp

18 Gázkazán Fűtőtest Gerébtokos ablak Bejárati ajtó D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37_06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6.wwp

19 HITELES ENERGETIKAI TANÚSÍTVÁNY ÖSSZESÍTŐ LAP HET Épület (önálló rendeltetési egység) Megrendelő Rendeltetés: Előadóterem, kiállítóterem Cím: 493 Gelénes Kossuth Lajos út /A HRSZ: 6 Az épület védettsége: Nem védett Név: Gelénes Község Önkormányzata Cím: Magyarország (HU) 493 Gelénes Kossuth Lajos út 3. Energetikai minőség szerinti besorolás: DD AA++ AA+ AA BB CC DD EE FF GG HH II JJ Korszerűt megközelítő Energetikai adatok Korszerűsítési javaslat Fűtött alapterület: 74,66 m Összesített energetikai jellemző: méretezett érték: 4,6 kwh/ma követelményérték: 8 kwh/ma a követelményérték százalékában: 46,6% Fajlagos hőveszteségtényező: méretezett érték: 0, W/m3K a követelményérték százalékában: 6,44% Megújuló energia részarány(a méretezett összesített energetikai jellemző százalékában): 40.46% Tanúsító szakember adatai Név: Cím: Telefon: KATKÓ LÁSZLÓ SÁNDOR 4400 Nyíregyháza Északi körút. fsz katko.laci@fre .hu Jogosultsági szám: TÉ 0874 Alátámasztó munkarész: kelte: 06. április. készítő szoftver megnevezése: WinWatt 7.43 ( ) azonosítója a tanúsítónál: 37/06 Hiteles kiállítás dátuma: A tanúsítvány,pályázathoz, energetikai megtérülés igazolásához készült. Jelen tanúsítvány a TERVEZETT állapotról készült. A meglévő állapotot a 37/06 munkaszámú tanúsítvány mutatja be. A javaslattal elérhető besorolás: Megjegyzés Az energetikai számítás a 7/006. (V. 4.) TNM rendelet, hatályos előírásai szerint készült. A tanúsítás során elért minősítés, a lakóépület felmérésekor lévő állapotára, 0 évig érvényes. Jelen tanúsítvány a mellékletben feltüntetett szerkezeti, gépészeti jellemzők mellett teljesül. Tanúsítás módszere: Teljes épület, számítással A tanúsítvány kiállításának oka: pályázathoz 06. április 3. Aláírás ORSZÁGOS ÉPÍTÉSÜGYI NYILVÁNTARTÁS, ETANÚSÍTÁS ET adatlap verzió.. (Pecsét helye)

20 összesítő Épület: Művelődési ház 493 Gelénes Kossuth Lajos út /A. Hrsz: 6 Megrendelő: Gelénes Község Önkormányzata 493 Gelénes, Kossuth Lajos út 3. Tanúsító: Katkó László 4400 Nyíregyháza, Északi krt.. fsz.. regisztrációs szám: TÉ 0874 Az épület(rész) fajlagos primer energiafogyasztása: Követelményérték (viszonyítási alap): Az épület(rész) energetikai jellemzője a követelményértékre vonatkoztatva: Energetikai minőség szerinti besorolás: 4.6 kwh/ma 8.0 kwh/ma 46.6 % DD (Korszerűt megközelítő) AA++ AA+ AA BB CC DD EE FF GG HH II JJ D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37 06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6_tervezett_állapot.wwp

21 A tanúsítás oka: pályázathoz Épület védettsége: Nem védett Az épület építési ideje 970. Épület fűtött szintjeinek száma: A tanúsítvány vegyes számítási módszerrel készült, a hőhidasság egyszerűsített, a sugárzási nyereség részletes, a hőfokhíd és fűtési idény hossz egyszerűsített számítással. A nyári felmelegedés olyan mértékű, hogy gépi hűtést igényel. Hatékonyabb, lehetőleg külső árnyékolók alkalmazása javasolt! Egyéb megjegyzés: Az energetikai számítás a 7/006. (V. 4.) TNM rendelet, hatályos előírásai szerint készült. A tanúsítás során elért minősítés, a lakóépület felmérésekor lévő állapotára, 0 évig érvényes. Jelen tanúsítvány a mellékletben feltüntetett szerkezeti, gépészeti jellemzők mellett teljesül. A javasolt korszerűsítések leírása: A tanúsítvány,pályázathoz, energetikai megtérülés igazolásához készült. Jelen tanúsítvány a TERVEZETT állapotról készült. A meglévő állapotot a 37/06 munkaszámú tanúsítvány mutatja be. Tanúsítvány azonosító tanúsítónál: 37/06 Kelt: Aláírás D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37 06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6_tervezett_állapot.wwp

22 3 Szerkezet típusok: Ablak_hőszigetelt Típusa: ablak (külső, fa vagy PVC) x méret:. m y méret:. m Hőátbocsátási tényező:. W/mK Megengedett értéke:. W/mK A hőátbocsátási tényező megfelelő. Üvegezés g értéke: 0. Éjszaka társított szerkezet hőv. ellen.: 0.90 mk/w Árnyékolás módja nyáron: belső Árnyékolás naptényezője nyáron: 0.0 Beltéri ajtó Típusa: ajtó (belső, fűtött terek közt) x méret: 0.7 m y méret:. m Külső ajtó_hőszigetelt Típusa: ajtó (külső) x méret: m y méret:. m Hőátbocsátási tényező:.4 W/mK Megengedett értéke:.4 W/mK A hőátbocsátási tényező megfelelő. főfal Típusa: belső fal (fűtött terek közt) Rétegtervi hőátbocsátási tényező:.8 W/mK Hőátbocsátási tényezőt módosító tag: % Eredő hőátbocsátási tényező:.4 W/mK Fajlagos tömeg: 433 kg/m Fajlagos hőtároló tömeg: 4 / 4 kg/m Hőátadási tényező kívül: 8.00 W/mK Hőátadási tényező belül: 8.00 W/mK Rétegek kívülről befelé Réteg No. megnevezés Beltéri Diszperziós Festék Cementvakolat válaszfal tégla 3 Cementvakolat 4 Beltéri Diszperziós Festék d λ [cm] [W/mK] 0,0 0, ,0 0,930 0,0 κ R c ρ [mk/w] [kg/m3] [kj/kgk] 0 0, , , D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37 06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6_tervezett_állapot.wwp

23 4 Külső fal Típusa: külső fal Rétegtervi módosító érték: 0.06 W/mK Rétegtervi hőátbocsátási tényező: 0.3 W/mK Megengedett értéke: 0.4 W/mK A rétegtervi hőátbocsátási tényező megfelelő. Hőátbocsátási tényezőt módosító tag: % Eredő hőátbocsátási tényező: 0.3 W/mK Fajlagos tömeg: 637 kg/m Fajlagos hőtároló tömeg: 80 kg/m Hőátadási tényező kívül: 4.00 W/mK Hőátadási tényező belül: 8.00 W/mK Rétegek kívülről befelé Réteg megnevezés Nemesvakolat Ragasztótapasz NC D (EPS 80) hőszigetelő Ragasztótapasz Homlokzati vakolat B 30as tégla falazat Cementvakolat Beltéri Diszperziós Festék No d λ [cm] [W/mK] 0,4 0,990 0,3 0, ,040 0,3 0,930 0, ,640 0,930 0,0 Rétegtervi hőátbocsátási tényező korrekciók Megnevezés Típusa dübel Pontszerű hőhíd Mérete 8 db/m κ R c ρ [mk/w] [kg/m3] [kj/kgk] 0, , ,0000,46 0, , , , Értéke du [W/mK] 0,00 W/K 0,06 Vizsgálati jelentés: A szerkezetben páralecsapódás nem alakul ki. válaszfal Típusa: belső fal (fűtött terek közt) Rétegtervi hőátbocsátási tényező:. W/mK Hőátbocsátási tényezőt módosító tag: % Eredő hőátbocsátási tényező:.60 W/mK Fajlagos tömeg: 30 kg/m Fajlagos hőtároló tömeg: 4 / 4 kg/m Hőátadási tényező kívül: 8.00 W/mK Hőátadási tényező belül: 8.00 W/mK D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37 06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6_tervezett_állapot.wwp

24 Rétegek kívülről befelé Réteg megnevezés Beltéri Diszperziós Festék Cementvakolat válaszfal tégla Cementvakolat Beltéri Diszperziós Festék No. 3 4 d λ [cm] [W/mK] 0,0 0, ,0 0,930 0,0 Típusa: padló (talajra fektetett ISO 3370) y méret: m Rétegtervi hőátbocsátási tényező: 0.7 W/mK Megengedett értéke: 0.30 W/mK A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényezőt módosító tag: % Fajlagos tömeg: 6 kg/m Fajlagos hőtároló tömeg: 303 kg/m Hőátadási tényező kívül:.00 W/mK Hőátadási tényező belül: 6.00 W/mK Padlószint magassága: 0.4 m Talaj hővezetési tény.:.00 W/mK Alap szélesség: 0.70 m Rétegek belülről kifelé Réteg No. d λ megnevezés [cm] [W/mK] Burkolat 0,6,00 Ragasztó Tapasz 0,3 0,800 vasbeton 3 0,0 kavicsfeltöltés 4 0,30 homokfeltöltés 40 0,80 κ R c ρ [mk/w] [kg/m3] [kj/kgk] 0 0, , , R c ρ [mk/w] [kg/m3] [kj/kgk] 0, , , ,84 0, ,84 0, ,84 κ Födém_opt Típusa: padlásfödém y méret: m Rétegtervi hőátbocsátási tényező: 0.4 W/mK Megengedett értéke: 0.7 W/mK A rétegtervi hőátbocsátási tényező megfelelő. Hőátbocsátási tényezőt módosító tag: % Eredő hőátbocsátási tényező: 0. W/mK Fajlagos tömeg: 7 kg/m Fajlagos hőtároló tömeg: 8 kg/m Hőátadási tényező kívül:.00 W/mK Hőátadási tényező belül: 0.00 W/mK D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37 06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6_tervezett_állapot.wwp

25 6 Rétegek belülről kifelé Réteg megnevezés Beltéri Diszperziós Festék javított mészvakolat nádlemez Alsó deszkázat Gerendalégrés Felső deszkázat Isover FLAMEX párafékező fólia Rockwool hőszigetelés No d λ [cm] [W/mK] 0,0, 0,870 0,060, 0,30 8, 0,30 0, 0,00 0 0,033 κ R c ρ [mk/w] [kg/m3] [kj/kgk] 0 0, ,9 0,3333 7,47 0, , 0,400 0, , 0,000 6, ,84 Határoló szerkezetek: Szerkezet megnevezés tájolás Külső fal Külső fal Ablak_hőszigetelt Külső ajtó_hőszigetelt Külső fal Ablak_hőszigetelt Külső fal Ablak_hőszigetelt Födém_opt É K K K D D NY NY Hajlásszög U U* A Ψ [ ] [W/mK] [W/mK] [m] [W/mK] 0,3 0,3 33, 0,3 0,3 4,8,,0,4,4,4,8 0,3 0,3 4,8,,0 3,3 0,3 0,3 4,,,0 7, 0,47 0,47 74,7 0,4 7,3 0,9,0 0,9 8, 0,37, 0,38,9 0,39 7,0 0,4,7 0,46, 0,47,9 L [m],,8 6,8 9,3 7,6 3, 4,9,0,0 AU*+LΨ [W/K] 7,7 9,9,9 8,4,7 3, 9,8 7,9,7 7,7 3, 8,3 7,9 6,,7,6 0, 0,9 Aü [m] 9, 4,9,7 3,7 Hőtároló tömegek: Megnevezés Külső fal főfal válaszfal Födém_opt Összesen A mt [m] [kg/m] 43, ,8 4 8,0 4 74,7 8 6, 303 Mt [t],86, 9,4 4,89 0,0,9 D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37 06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6_tervezett_állapot.wwp Qsd [kwh/a] 9, 06,4 9,6 48,

26 7 64 kg/m mt: (Fajlagos hőtároló tömegek számított értéke) Épület tömeg besorolása: nehéz (mt > 400 kg/m) ε: 0.7 (Sugárzás hasznosítási tényező) A:. m (Fűtött épület(rész) térfogatot határoló összfelület) V: 8. m3 (Fűtött épület(rész) térfogat) 3 A/V: 0.89 m /m (Felülettérfogat arány) Qsd+Qsid: ( ) * 0,7 = 8 kwh/a (Sugárzási hőnyereség) ΣAU + ΣlΨ: 0.8 W/K q = [ΣAU + ΣlΨ (Qsd + Qsid)/7]/V = (0,8 8 / 7) / 8, q: 0.96 W/m3K (Számított fajlagos hőveszteségtényező) qmax: 0.44 W/m3K (Megengedett fajlagos hőveszteségtényező) Az épület fajlagos hőveszteségtényezője megfelel. qmax,opt: 0.39 W/m3K (Költségoptimalizált megengedett fajlagos hőveszteségtényező) Az épület fajlagos hőveszteségtényezője a költségoptimalizált követelményszintnek megfelel. Energia igény tervezési adatok Épület(rész) jellege: Előadó, kiállítótermet tart. épület AN: 74.7 m n: 0.90 /h σ: 0.80 Qsd+Qsid: (0,86 + 0) * 0,7 = 0,64 kw qb: 9.00 W/m Evil,n: 6.00 kwh/ma qhmv: 7.00 kwh/ma nnyár: 3.00 /h Qsdnyár:,48 kw (Fűtött alapterület) (Átlagos légcsereszám a fűtési idényben) (Szakaszos üzem korrekciós szorzó) (Sugárzási nyereség) (Belső hőnyereség átlagos értéke) (Világítás fajlagos éves nettó energia igénye) (Használati melegvíz fajlagos éves nettó hőenergia igénye) (Légcsereszám a nyári idényben) (Sugárzási nyereség) Fajlagos értékekből számolt igények Qb = ΣANqb: Qb,ε = ΣANqbε: ΣEvil,n = ΣANEvil,n: QHMV = ΣANqHMV: Vátl = ΣVn: VLT = ΣVnLT*ZLT/ZF: Vinf = ΣVninf*(ZLT/ZF): Vdt = Σ(Vátl + VLT(η) + Vinf): Vnyár = ΣVnnyár: 7 W 79 W 048 kwh/a 3 kwh/a 6.6 m3/h 0.0 m3/h 0.0 m3/h 6.6 m3/h 7.3 m3/h (Belső hőnyereségek összege) (Belső hőnyereségek összege a hasznosítással) (Világítás éves nettó energia igénye) (Használati melegvíz éves nettó hőenergia igénye) (Átlagos levegő térfogatáram a fűtési idényben) (Levegő térfogatáram a használati időben) (Levegő térfogatáram a használati időn kívül) (Légmennyiség a téli egyensúlyi hőm. különbséghez.) (Levegő térfogatáram nyáron) D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37 06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6_tervezett_állapot.wwp

27 8 Fűtés éves nettó hőenergia igényének meghatározása tb = (Qsd + Qsid + Qb,ε) / (ΣAU + ΣlΨ + 0,3Vdt) + tb = ( ,96) / (0,8 + 0,3 * 6,6) + = 7.4 C ti:. C (Átlagos belső hőmérséklet) H: 8770 hk/a (Fűtési hőfokhíd) ZF: 493 h/a (Fűtési idény hossza) QF = H[Vq + 0,3ΣVinf,F]σ PLT,FZF ZFQb,ε QF = 8,77 * (8, * 0,96 + 0,3 * 6,6) * 0,8 0 * 4,93 4,93 * 78,96 = 3,74 MWh/a qf: kwh/ma (Fűtés éves fajlagos nettó hőenergia igénye) Nyári túlmelegedés kockázatának ellenőrzése tbnyár = (Qsdnyár + Qb) / (ΣAU + ΣlΨ + 0,3Vnyár) tbnyár = ( ,94) / (0,8 + 0,3 * 7,33) = 4.0 C tbnyármax : 3.0 C (A nyári felmelegedés elfogadható értéke) A nyári felmelegedés olyan mértékű, hogy gépi hűtést igényel. Hatékonyabb, lehetőleg külső árnyékolók alkalmazása javasolt! Fűtési rendszer Infrapanel 0 b 600W os panel fűti az épületet. AN: 74.7 m (a rendszer alapterülete) qf: kwh/m a (a fűtés fajlagos nettó hőenergia igénye) Elektromos hősugárzó ef:.0 (elektromos áram) Ck:.00 (a hőtermelő teljesítménytényezője) qk,v: 0.00 kwh/m a (segédenergia igény) Infra panel 600W qf,h: 0.70 kwh/ma (a teljesítmény és a hőigény illesztésének pontatlansága miatti veszteség) Elosztási veszteség nincs qf,v: 0.00 kwh/ma (az elosztóvezetékek fajlagos vesztesége) Keringtetési energia igény nincs EFSz: 0.00 kwh/ma (a keringtetés fajlagos energia igénye) Tárolási veszteség nincs qf,t: 0.00 kwh/ma (a hőtárolás fajlagos vesztesége és segédenergia igénye) EFT: 0.00 kwh/ma EF = (qf + qf,h + qf,v + qf,t)σ (Ckαkef) + (EFSz + EFT + qk,v)ev EF = (78,69 + 0, ) *, + ( ) *, = kwh/ma D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37 06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6_tervezett_állapot.wwp

28 9 Melegvíztermelő rendszer AN: qhmv:.7 m (a rendszer alapterülete) 7.00 kwh/ma (a melegvíz készítés nettó energia igénye) Elektromos átfolyós vízmelegítő, tároló ehmv:.0 (elektromos áram) Ck:.00 (a hőtermelő teljesítménytényezője) Ek: 0.00 kwh/m a (segédenergia igény) Elosztó vezetékek a fűtött téren belül, cirkuláció nélkül qhmv,v: 0.00 % (a melegvíz elosztás fajlagos vesztesége) EC: 0.00 kwh/m a (a cirkulációs szivattyú fajlagos energia igénye) Elhelyezés a fűtött térben, csúcson kívüli árammal működő elektromos boyler qhmv,t: 0.00 % (a melegvíz tárolás fajlagos vesztesége) EHMV = qhmv( + qhmv,v/00 + qhmv,t/00)σ(ckαkehmv) + (EC + Ek)ev EHMV = 7 * ( + 0, + 0,) *, + (0 + 0) *, =.7 kwh/ma Világítási rendszer AN: υ: 74.7 m 0.70 (a rendszer alapterülete) (a világítás korrekciós szorzója) Evil = (ΣEvil,n/AN)υev Evil = 6 * 0,7 *, = 0.0 kwh/ma Nyereségáram forrás Napelemes rendszer (60 db 0 kwos polikristályos elem) E+: 000 kwh/a (éves energia nyereség, primer energiában) E+: 8.88 kwh/ma (fajlagos éves energia nyereség, primer energiában) Az épület(rész) összesített energetikai jellemzője (ΣAHMV,i*EHMV,i)/AN = (,7 m *,7 kwh/ma)/74,7 m =,3 kwh/ma EP = EF + EHMV + Evil + ELT + Ehű + E+ = 98,48 +,3 + 0, ,88 EP: EPmax: EPref: 4.6 kwh/ma (az összesített energetikai jellemző számított értéke).44 kwh/ma (az összesített energetikai jellemző megengedett értéke) 8.00 kwh/ma (az összesített energetikai jellemző referencia értéke) Becsült éves fogyasztás energiahordozók szerint Energiahordozó típusa E e Eprim eco [MWh/a] [] [MWh/a] [g/kwh] elektromos áram 4,7,0 36,77 36 Összesen 36,77 ECO [t/a],37,37 H D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37 06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6_tervezett_állapot.wwp F [/a] 4,7 MWh

29 0 A javasolt korszerűsítések leírása: A tanúsítvány,pályázathoz, energetikai megtérülés igazolásához készült. Jelen tanúsítvány a TERVEZETT állapotról készült. A meglévő állapotot a 37/06 munkaszámú tanúsítvány mutatja be. A számítás a 7/006. TNM rendelet 06.I.i állapot szerint készült. A költségoptimalizált követelményszint (. melléklet) szerint.... aláírás D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37 06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6_tervezett_állapot.wwp

30 Homlokzat Homlokzat Homlokzat Homlokzat D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37 06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6_tervezett_állapot.wwp

31 Gázkazán Fűtőtest Gerébtokos ablak Bejárati ajtó D:\MUNKA\Energetika_tanusító\#_06\37_06_Gelénes\ 37 06_493_Gelénes_Önkormányzat_Kossuth_út A_hrsz_6_tervezett_állapot.wwp
