1 Hálózati és Szolgáltatási Architektúrák Architectures of Networks and Services Mérnök informatikus szak, MSc képzés Hálózatok és szolgáltatások szakirány 1. alkalom (elıadás) február 6., hétfı, IB.138, 10:15-12:00 Dr. Cinkler Tibor cinkler()tmit.bme.hu Egyetemi Docens BME TMIT Dr. Vidács Attila Egyetemi Docens BME TMIT TMIT: Távközlési és Médiainformatikai Tanszék

és szolgáltatások szakirány 1. alkalom (elıadás) 2012. február 6., hétfı, IB.138, 10:15-12:00 http://opti.tmit.bme.

2 2

3 3

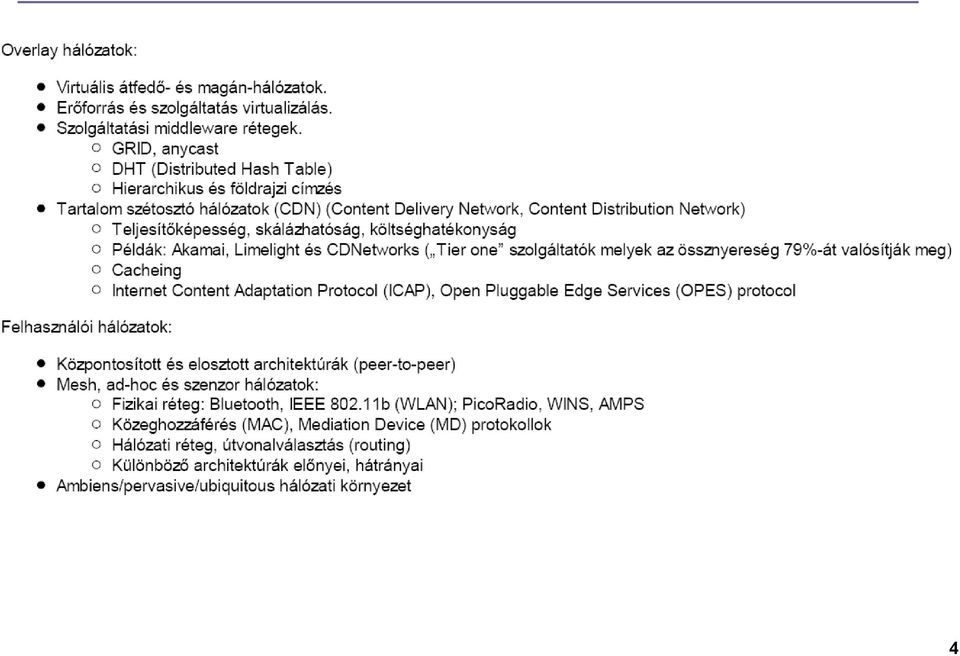

4 4

5 5

6 Elıadás és gyakorlat Hétfınként elıadás 13 alkalom (ápr9 Húsvét) Páros naptári azaz páratlan oktatási heteken csütörtökönként szemináriumok, melyeket a hallgatók tartanak! 7 alkalom Témákat válasszunk! (Csüt beszéljük meg) PPT és doc, kb 45 perc elıadás jut 1-2 fıre. 6

szemináriumok, melyeket a hallgatók tartanak!

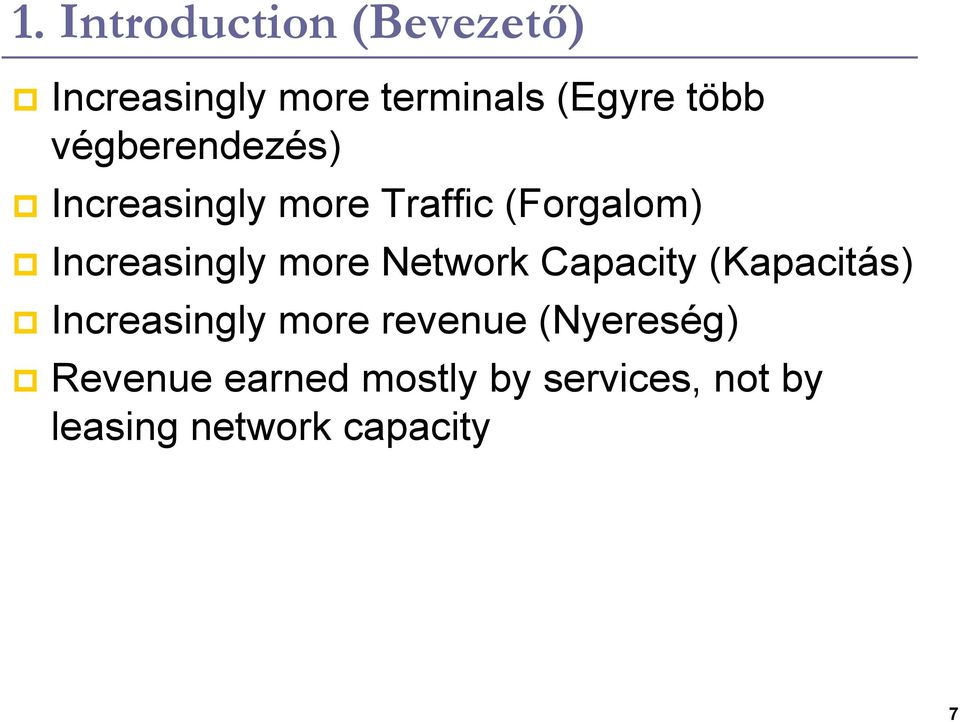

7 1. Introduction (Bevezetı) Increasingly more terminals (Egyre több végberendezés) Increasingly more Traffic (Forgalom) Increasingly more Network Capacity (Kapacitás) Increasingly more revenue (Nyereség) Revenue earned mostly by services, not by leasing network capacity 7

more Network Capacity (Kapacitás) Increasingly more revenue

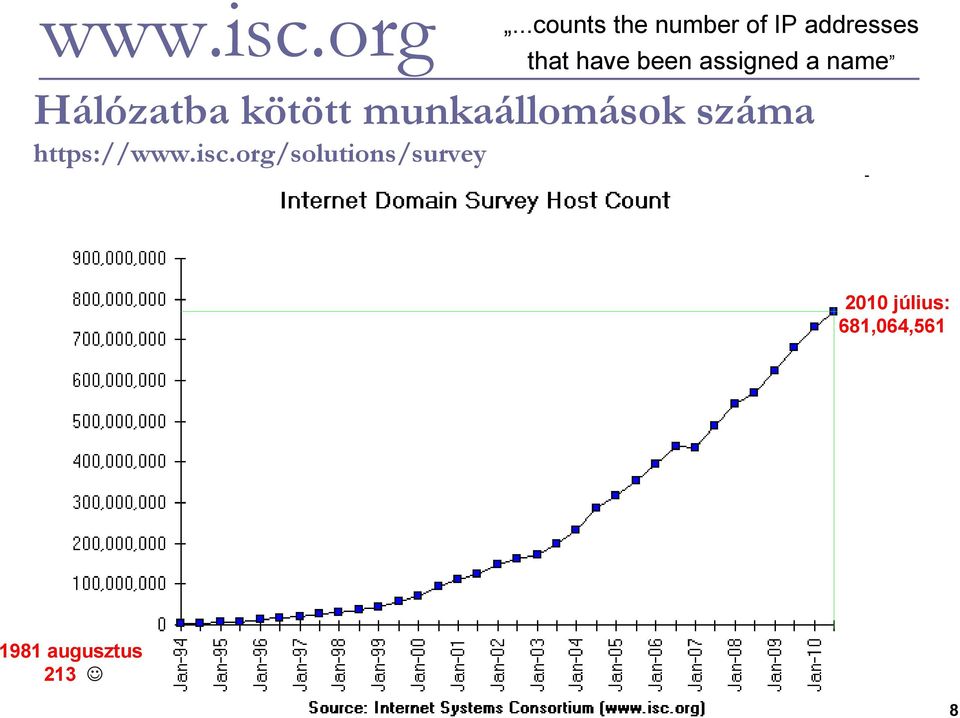

8 the number of IP addresses that have been assigned a name Hálózatba kötött munkaállomások száma július: 681,064, augusztus 213 8

9 9

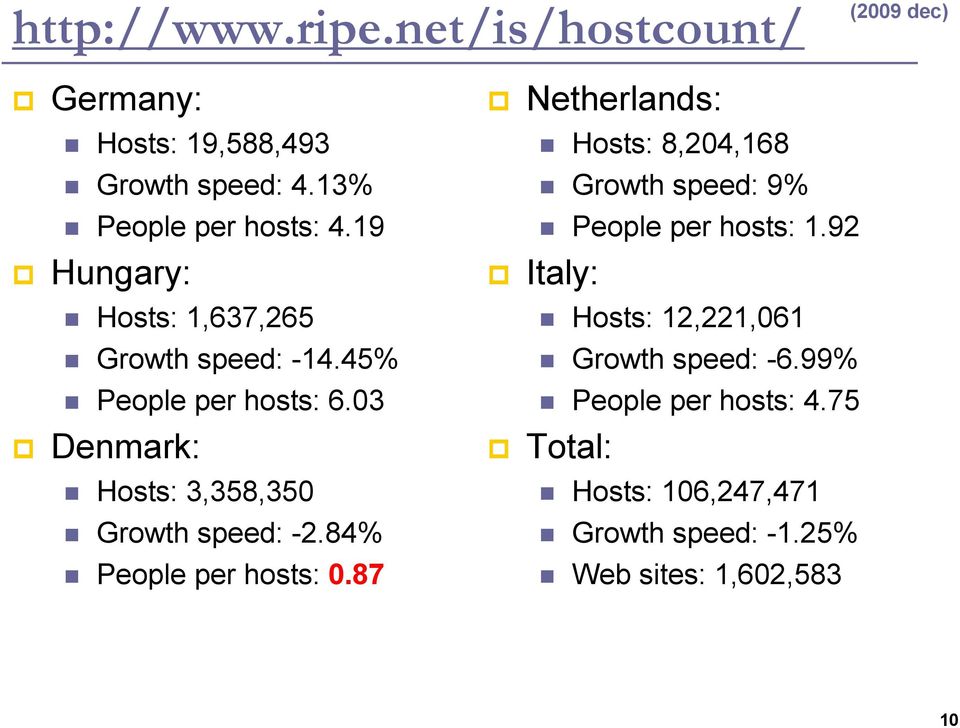

10 (2009 dec) Germany: Hosts: 19,588,493 Growth speed: 4.13% People per hosts: 4.19 Hungary: Hosts: 1,637,265 Growth speed: % People per hosts: 6.03 Denmark: Hosts: 3,358,350 Growth speed: -2.84% People per hosts: 0.87 Netherlands: Hosts: 8,204,168 Growth speed: 9% People per hosts: 1.92 Italy: Hosts: 12,221,061 Growth speed: -6.99% People per hosts: 4.75 Total: Hosts: 106,247,471 Growth speed: -1.25% Web sites: 1,602,583 10

84% People per hosts: 0.87 Netherlands: Hosts: 8,204,168 Growth speed: 9% People per hosts: 1.

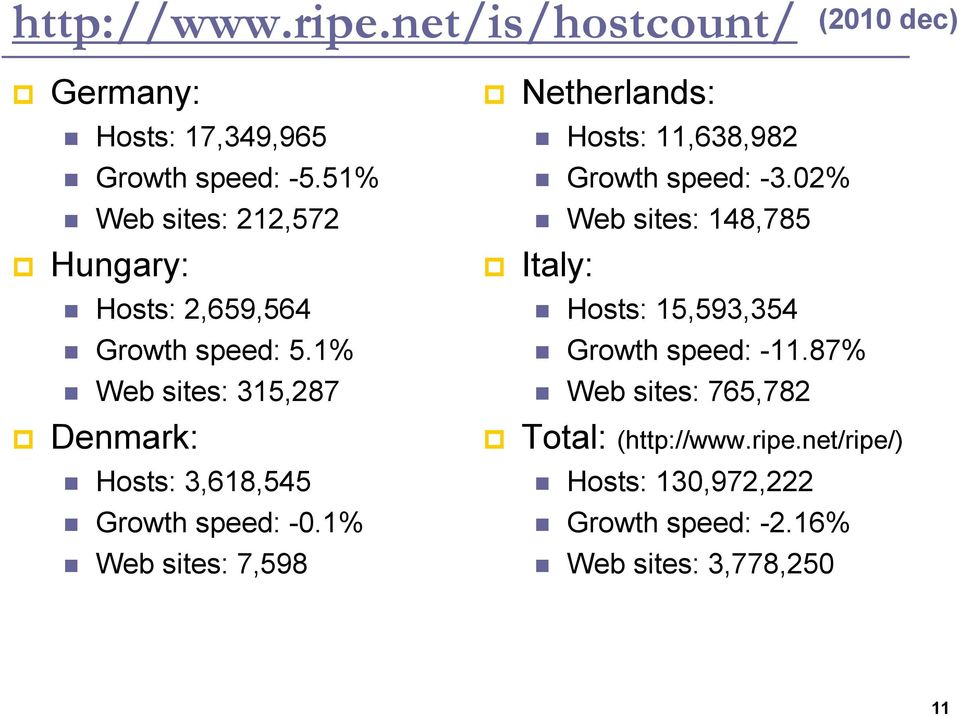

11 (2010 dec) Germany: Hosts: 17,349,965 Growth speed: -5.51% Web sites: 212,572 Hungary: Hosts: 2,659,564 Growth speed: 5.1% Web sites: 315,287 Denmark: Hosts: 3,618,545 Growth speed: -0.1% Web sites: 7,598 Netherlands: Hosts: 11,638,982 Growth speed: -3.02% Web sites: 148,785 Italy: Hosts: 15,593,354 Growth speed: % Web sites: 765,782 Total: ( Hosts: 130,972,222 Growth speed: -2.16% Web sites: 3,778,250 11

1% Web sites: 315,287 Denmark: Hosts: 3,618,545 Growth speed: -0.

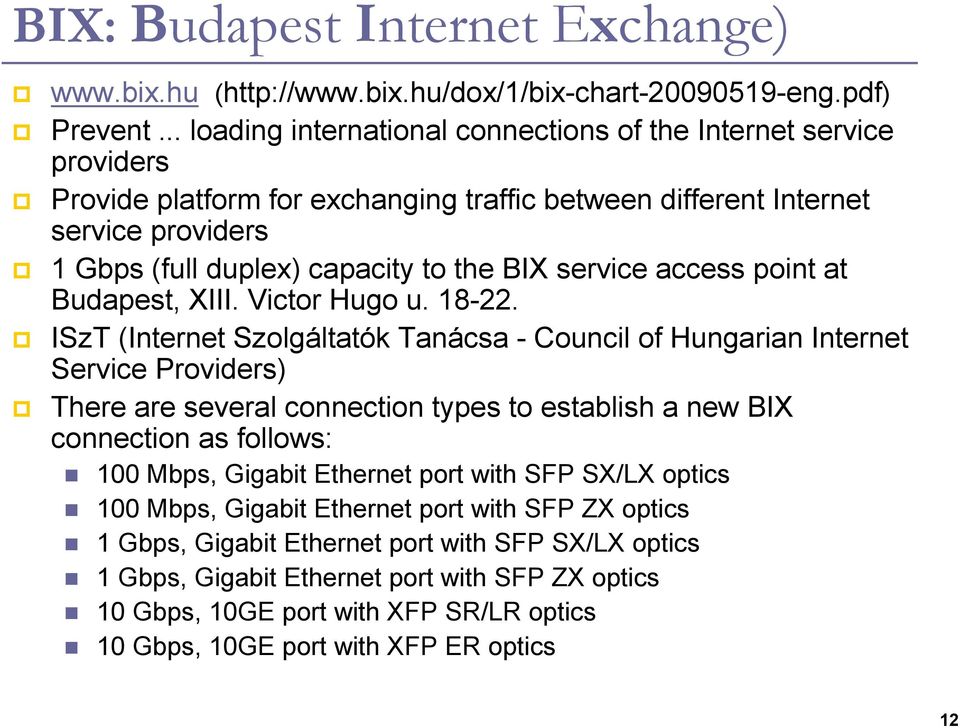

12 BIX: Budapest Internet Exchange) ( Prevent... loading international connections of the Internet service providers Provide platform for exchanging traffic between different Internet service providers 1 Gbps (full duplex) capacity to the BIX service access point at Budapest, XIII. Victor Hugo u ISzT (Internet Szolgáltatók Tanácsa - Council of Hungarian Internet Service Providers) There are several connection types to establish a new BIX connection as follows: 100 Mbps, Gigabit Ethernet port with SFP SX/LX optics 100 Mbps, Gigabit Ethernet port with SFP ZX optics 1 Gbps, Gigabit Ethernet port with SFP SX/LX optics 1 Gbps, Gigabit Ethernet port with SFP ZX optics 10 Gbps, 10GE port with XFP SR/LR optics 10 Gbps, 10GE port with XFP ER optics 12

service access point at Budapest, XIII. Victor Hugo u. 18-22.

13 - history BIX reached the 50Gbit/sec aggregated traffic. At 6th of September the BIX total aggregated traffic was 50.9Gbit/sec, and 8.2MPacket/s. With this traffic currently BIX is the biggest Internet exchange in the Central and East European region, and 5th in Europe New server for Today we have installed a new Dual Intel Xeon Processor based IBM server. From now, the webpage, and the on-line generated network statistic graphs displayed much faster ISZT BIX Node upgrades: One new CISCO Catalyst 6509 (SUP720) switch installed in the ISZT Node, so the BIX core now have two active switch. Between the core switches there is a 40Gbit/sec connection. Now the current member port capacity on the ISZT node is: 24x 10GE (XENPAK), 48x GE (SFP) and 96x FE (100BaseT) port The first IPv6 peering started on the BIX. The upgrade of the route servers and the Looking Glass page finished, now it supports the IPv6. The first two IPv6 members who has IPv6 peering are the Hungarnet and the ISZT. 13

hu Today we have installed a new Dual Intel Xeon Processor based IBM server. From now, the www.bix.hu webpage, and the on-line generated network statistic graphs displayed much faster.

14 current: 2011 feb BIX enlargement: Two new locations added to the BIX: From 1st september 2010 the same services are available in the new Dataneum and Dataplex co-location facility as in the current central location at Victor Hugo street. The tree sites form a fully redundant, geographically distributed core system under the management of ISZT. BIX members are free to join one or more PoPs in order to provide more reliability. For further information please use the contacts. 14

services are available in the new Dataneum and Dataplex co-location facility as in the current central location at Victor

15 15

16 IPv4 Yearly Graph (1 day averages) Weekly Graph (30 minute averages) Forrás:

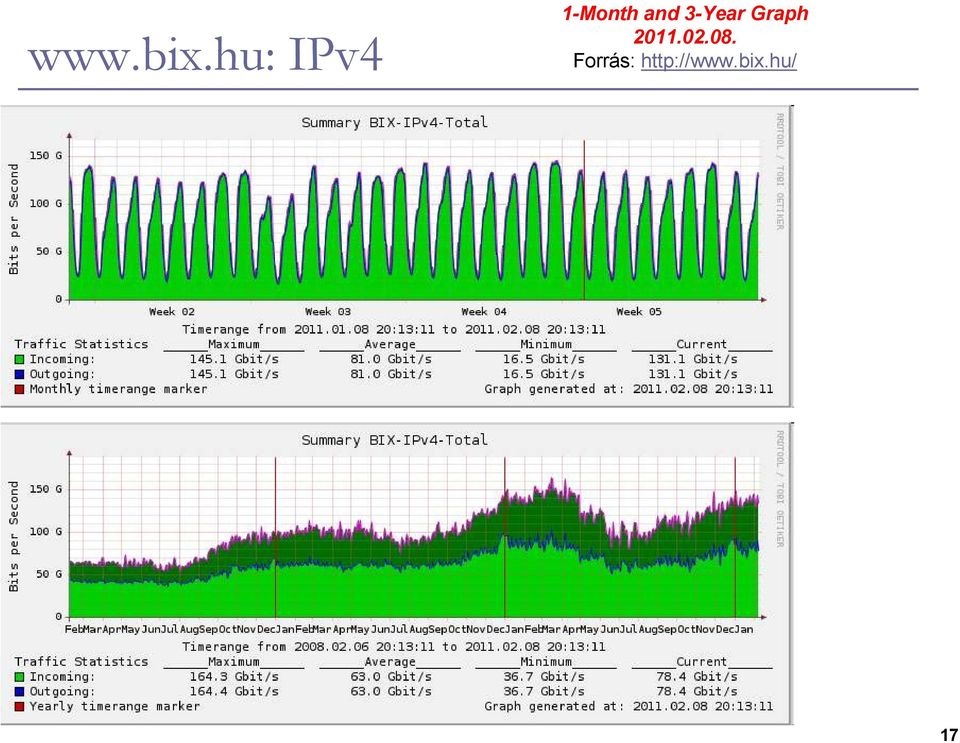

17 IPv4 1-Month and 3-Year Graph Forrás: 17

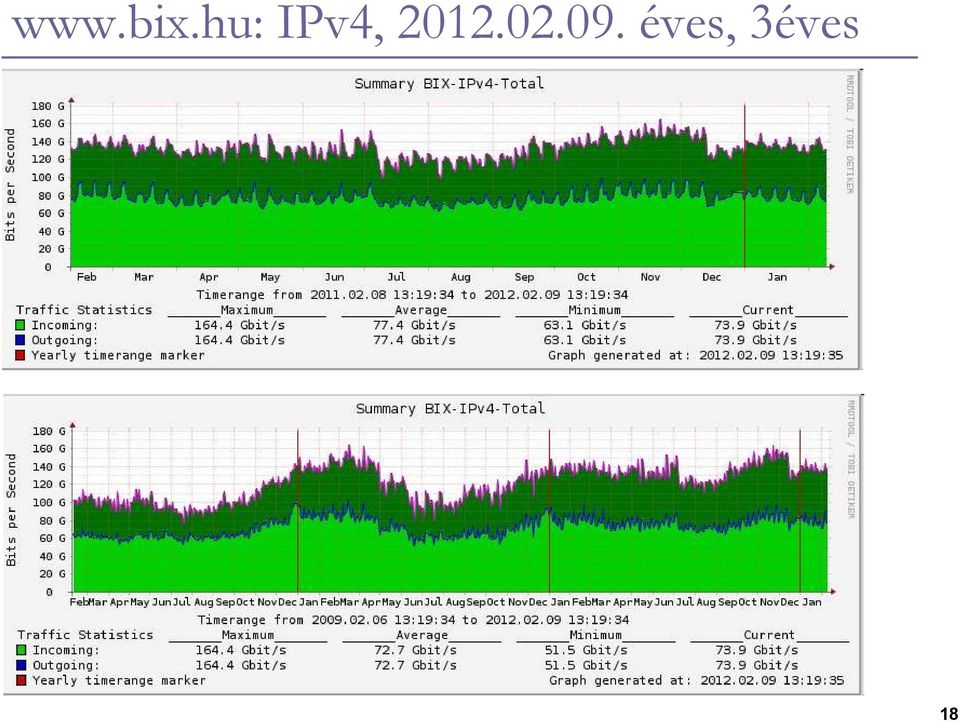

18 IPv4, éves, 3éves 18

19 IPv6 Yearly Graph (1 day averages) Daily Graph (5 minute averages) Forrás: IPv4 150 Gbit/s!!! x több!!! 19

20 IPv6 Yearly Graph (1 day averages) Daily Graph (5 minute averages) Forrás:

www.jpix.ad.jp http://www.jpix.ad.jp/graphs/total.

21 The maximum and minimum daily traffic volume on the IX backplane in bits per second. 21

22 22

23 Távközlési szolgáltatások fejlıdése Service Provision Technologies for Next Generation Communications Edited by: Kenneth J. Turner, Evan H. Magill, David J. Marples John Wiley & Sons,

24 Sávszélességéhes alkalmazások Peer-to-Peer (BitTorrent, és tömérdek más...) GRID, Cluster, Cloud SAN, osan (adattár) Audio and Video Broadcast (mősorszétosztás/szórás) VoD (video) (youtube.com), HDTV, 3DTV VoIP (beszéd) (skype, stb.) Twitter Facebook 24

25 Sávszélességéhes alkalmazások Peer-casting On-line gaming Web-Desktop/Office Web 2.0, Web 3.0 Semantic Web Service-Oriented Architecture (SOA) Network computing Virtualisation of resources and services Telemedicine (Távorvoslás) Distant Learning (Távoktatás) Video Conferencing (Videokonferencia) Stb. 25

26 26

27 HDTV variációk 1920 x 1080 HDTV 7680 x 4320 UHDTV (Super Hi-Vision or Ultra HD ) 4x, 4x 60 FPS (frames per second) September 29th, 2010 the NHK and BBC successfully broadcast a Super Hi-Vision signal from England to Japan. 20 minutes (requiring 4 terabytes) 27

28 Digital Broadcast Standards 28

29 HDTV magyarországon: Magyarországon jelenleg HD adást mőholdon, kísérleti rendszerben földfelszínen sugárzott csatornákon, illetve egyes kábelszolgáltatók által lehet nézni Magyar nyelvő HD csatornák Duna Televízió HD[1][2][3] HBO HD National Geograpic HD The History Channel HD m1 HD m2 HD ATV HD Filmbox HD Eurosport HD Spektrum HD DIGI sport HD Budapesten 2008 augusztus elejétıl kísérleti adásként DVB-T rendszerben az m1 HD minıségben vehetı. Ezzel egy idıben optikai kábelen elérhetıvé tették a kábeltévék számára is. 29

30 Capacity of all person-interfaces vs. Network capacity? Total bandwidth requirement: Population: Bandwidth per person: 10 9 bit/s Fiber capacity: bit/s/cable 10 3 fiber/cable 10 3 λ/fiber 10 9 bit/s/λ Each connection uses every 10-4 th link I.e., we have technology for enough capacity today 30

31 Capacity of all person-interfaces HTE hírlevél 2010 január 1 Index Napi 34 GigaByte Adatot fogyasztunk Az elmúlt 30 évben 350%-kal nıt a fogyasztásunk USA-ban (University of California eredményei) 5 óra TV 2.2 óra rádió 2 óra Internet 1 óra videojátékok 36 perc olvasás kép, hang, játákok, stb Eszerinnt 10 Gbit Ethernet / fı sem elég... 31
