1 10, 8V LI-IONEN AKKU STICH- UND SÄBELSÄGE HANDBUCH 10,8V LÍTIUM-ION AKKUMULÁTOROS SZÚRÓ- ÉS KARDFŰRÉSZ KÉZIKÖNYV 10,8V LITIJ-IONSKA AKUMULATORSKA ŽAGA LUKNJARICA IN SABLJASTA ŽAGA PRIROČNIK KUNDENDIENST SERVICE APRÈS-VENTE ASSISTENZA POST- VENDITA ÜGYFÉLSZOLGÁLAT PODPORA KUPCEM AT HU CH SLO MODELL: Dies ist eine Original-Betriebsanleitung. Ez a kezelési útmutató egy eredeti kezelési útmutató. Ta navodila za uporabo so prevod originalnih navodil za uporabo.

2 Inhaltsverzeichnis 1 03 Sicherheitshinweise 09 Technische Informationen 12 Vor der Inbetriebnahme 15 Inbetriebnahme 18 Reinigung, Instandhaltung und Entsorgung 20 EG-Konformitätserklärung Änderungen Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Druckes. Änderungen im Sinne der Weiterentwicklung des Produktes sind vorbehalten. Zeichenerklärung = Gehörschutz tragen = Schutzbrille tragen = Staubmaske tragen = Schutzhandschuhe tragen = Vorsicht: Heiß = Bedienungsanleitung lesen 02

3 Sicherheitshinweise 2 Lesen und verstehen Sie zuerst die Bedienungs- und Wartungsanleitung, bevor Sie mit der Maschine arbeiten. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff Elektrowerkzeug bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). 1) Allgemeine Sicherheitshinweise für Elektrowerkzeuge - Arbeitsplatzsicherheit a. Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c. Halten Sie Kinder und andere Personen während der Benutzung des Elektro werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. 2) Allgemeine Sicherheitshinweise für Elektrowerkzeuge - Elektrische Sicherheit a. Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. 03

4 d. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. 3) Allgemeine Sicherheitshinweise für Elektrowerkzeuge - Sicherheit von Personen a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdung durch Staub verringern. 4) Allgemeine Sicherheitshinweise für Elektrowerkzeuge - Verwendung und Behandlung des Elektrowerkzeuges a. Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. 04

5 c. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f. Halten Sie Schneidewerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidewerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Anwendungsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. 5) Verwendung und Behandlung des Akkuwerkzeugs a. Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b. Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c. Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen 6) Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. 05

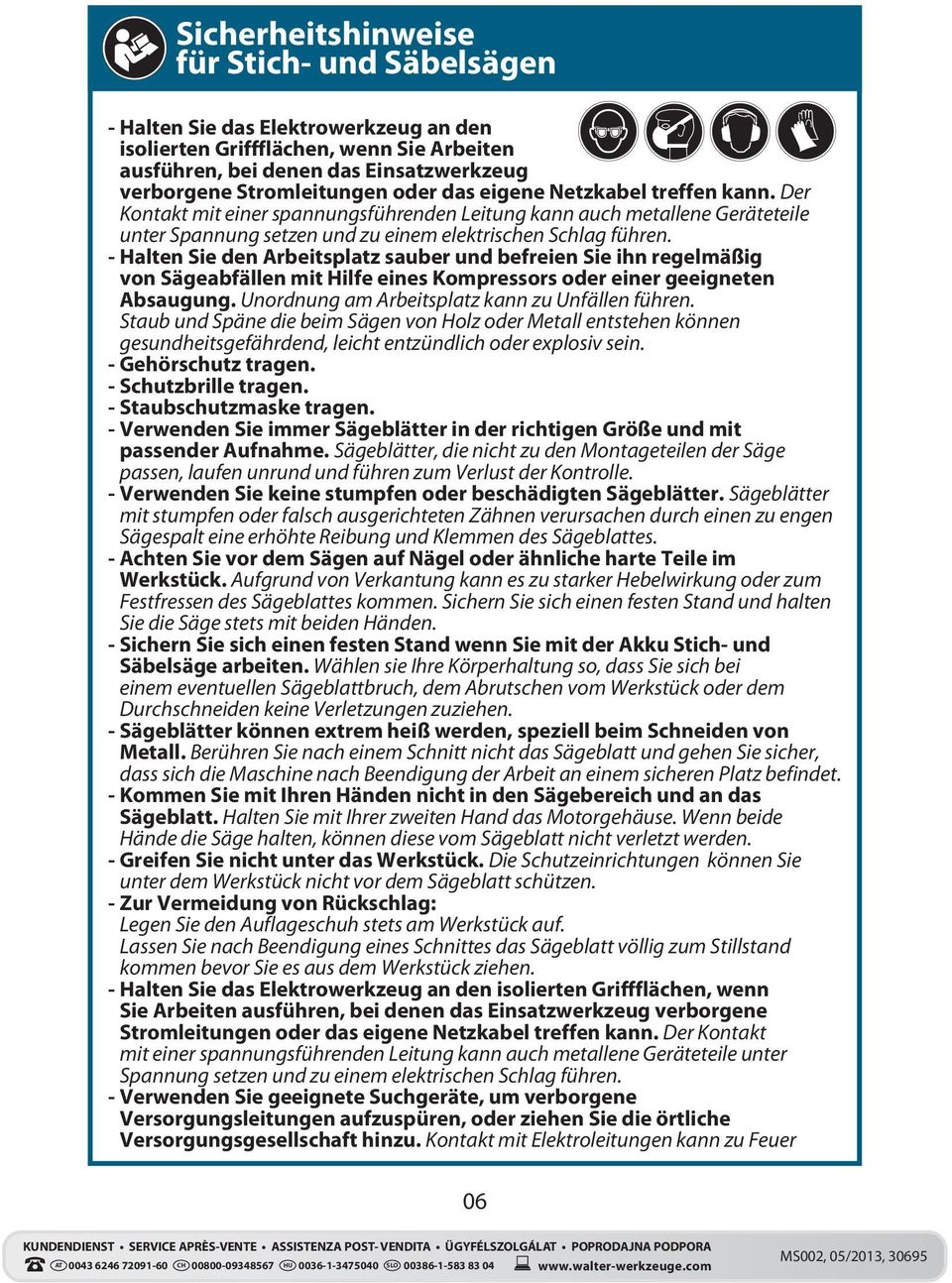

6 Sicherheitshinweise für Stich- und Säbelsägen - Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. - Halten Sie den Arbeitsplatz sauber und befreien Sie ihn regelmäßig von Sägeabfällen mit Hilfe eines Kompressors oder einer geeigneten Absaugung. Unordnung am Arbeitsplatz kann zu Unfällen führen. Staub und Späne die beim Sägen von Holz oder Metall entstehen können gesundheitsgefährdend, leicht entzündlich oder explosiv sein. - Gehörschutz tragen. - Schutzbrille tragen. - Staubschutzmaske tragen. - Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahme. Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. - Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung und Klemmen des Sägeblattes. - Achten Sie vor dem Sägen auf Nägel oder ähnliche harte Teile im Werkstück. Aufgrund von Verkantung kann es zu starker Hebelwirkung oder zum Festfressen des Sägeblattes kommen. Sichern Sie sich einen festen Stand und halten Sie die Säge stets mit beiden Händen. - Sichern Sie sich einen festen Stand wenn Sie mit der Akku Stich- und Säbelsäge arbeiten. Wählen sie Ihre Körperhaltung so, dass Sie sich bei einem eventuellen Sägeblattbruch, dem Abrutschen vom Werkstück oder dem Durchschneiden keine Verletzungen zuziehen. - Sägeblätter können extrem heiß werden, speziell beim Schneiden von Metall. Berühren Sie nach einem Schnitt nicht das Sägeblatt und gehen Sie sicher, dass sich die Maschine nach Beendigung der Arbeit an einem sicheren Platz befindet. - Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer zweiten Hand das Motorgehäuse. Wenn beide Hände die Säge halten, können diese vom Sägeblatt nicht verletzt werden. - Greifen Sie nicht unter das Werkstück. Die Schutzeinrichtungen können Sie unter dem Werkstück nicht vor dem Sägeblatt schützen. - Zur Vermeidung von Rückschlag: Legen Sie den Auflageschuh stets am Werkstück auf. Lassen Sie nach Beendigung eines Schnittes das Sägeblatt völlig zum Stillstand kommen bevor Sie es aus dem Werkstück ziehen. - Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. - Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer 06

7 und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen. - Warten Sie stets bis die Maschine zum völligen Stillstand gekommen ist bevor Sie sie ablegen. Versuchen Sie niemals ein laufendes Sägeblatt zu stoppen in dem Sie es umfassen oder gegen einen Gegenstand halten. Dies stellte ein Verletzungsrisiko dar und kann das Gerät sowie den entsprechenden Gegenstand beschädigen. - Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt. - Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Beim Schneiden von Metallblechen fixieren Sie das Werkstück auf einem Holzbrett um Vibrationen zu vermeiden die zu einer Verkantung des Sägeblattes frühen können. Sorgfältiger Umgang und Gebrauch von Akkugeräten 1. Stellen Sie sicher, dass das Gerät ausgeschalten ist, bevor Sie den Akku einsetzen oder herausnehmen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschalten ist, kann zu Unfällen führen. 2. Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. 3. Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. 4. Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüssel, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akku-Kontakten kann Verbrennungen oder Feuer zur Folge haben. 5. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Bei zufälligem Kontakt mit Wasser abspülen. Wenn austretende Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akku-Flüssigkeit kann zu Hautreizungen oder Verbrennungen führen. 6. Schützen Sie den Akku vor Hitze (z.b. Heizung) oder Sonneneinstrahlung. Überhitzte Akkus können explodieren. 7. Akku nicht verbrennen, Explosionsgefahr. 8. Versuchen Sie niemals einen Akku zu öffnen. 9. Verbrauchte Akkus nicht mit dem Hausmüll entsorgen sondern zu Ihrer Altstoffsammelstelle bringen. 10. Das Ladegerät is nur zum Gebrauch in trockenen Innenräumen. Achten Sie beim Ladevorgang auf eine ausreichende Belüftung 11. Versuchen Sie niemals nicht-wiederaufladbare Batterien zu laden. 07

8 12. Das Ladegerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. 13. Lassen Sie das Gerät niemals unbeaufsichtigt, während es in Betrieb ist, um Risiken wie Feuer, Verbrennungen und Stromschläge zu vermeiden. 14. Schützen Sie das Gerät vor Feuchtigkeit 15. Das Gerät ist nur für den privaten Hausgebrauch bestimmt. 16. Anschlusskabel: Wenn die Anschlussleitung des Ladegerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. 08

9 Technische Informationen 3 Lieferumfang Akku Stich- und Säbelsäge Ladeschale Netzzteil Aufbewahrungskoffer Sägeblatt für Holz Sägeblatt für Kunststoff Teilebezeichnung 1 Auflageschuh 2 Sägeblattaufnahme 3 Sägeblattentriegelung 4 Sägeblatt 5 Ein- / Ausschalter 6 Sicherheitsschalter 7 Handgriff 8 Akkublockentriegelung 9 Akku 10 Ladeschale 11 Batterieladegerät

10 Technische Daten für 10,8V Li-Ionen Akku Stich- und Säbelsäge MS002 Spannung Akku 10,8 V Hubzahl min -1 Hublänge Sägeblattaufnahme Max. Schnitttiefe III Schutzklasse III 13 mm Stichsägeblatt mit Bajonettschaft Holz 40 mm Kunstsoff 5 mm unlegierter Stahl 3 mm Technische Daten für Batterieladegerät HJ-DC Nur zum Laden von 1 x Li-Ion B002-10,8V bestimmt Netzspannung 230 V~ / 50 Hz Ausgangsspannung 12 V / 400 ma Bemessungs-Ausgangsgleichstrom 400 ma Schutzklasse II Technische Daten für Akku B002-10,8V Bemessungsspannung Kapazität Akkutyp 10,8 V mah Lithium Ionen Geräuscheemissionswerte: Gemessen gemäß EN Das Geräusch am Arbeitsplatz kann 85 db (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). Schalldruckpegel L pa 70,0 db(a) Schallleistungspegel L wa 81 db(a) Unsicherheit K 3 db(a) Die oben genannten Werte sind Geräuschemissionswerte und müssen daher nicht zeitgleich sichere Arbeitsplatzwerte darstellen. Die Wechselbeziehung zwischen Emissions- und Immissionspegeln kann nicht zuverlässig zu einer Ableitung führen, ob zusätzliche Vorsichtsmassnahmen notwendig sind oder nicht. 10

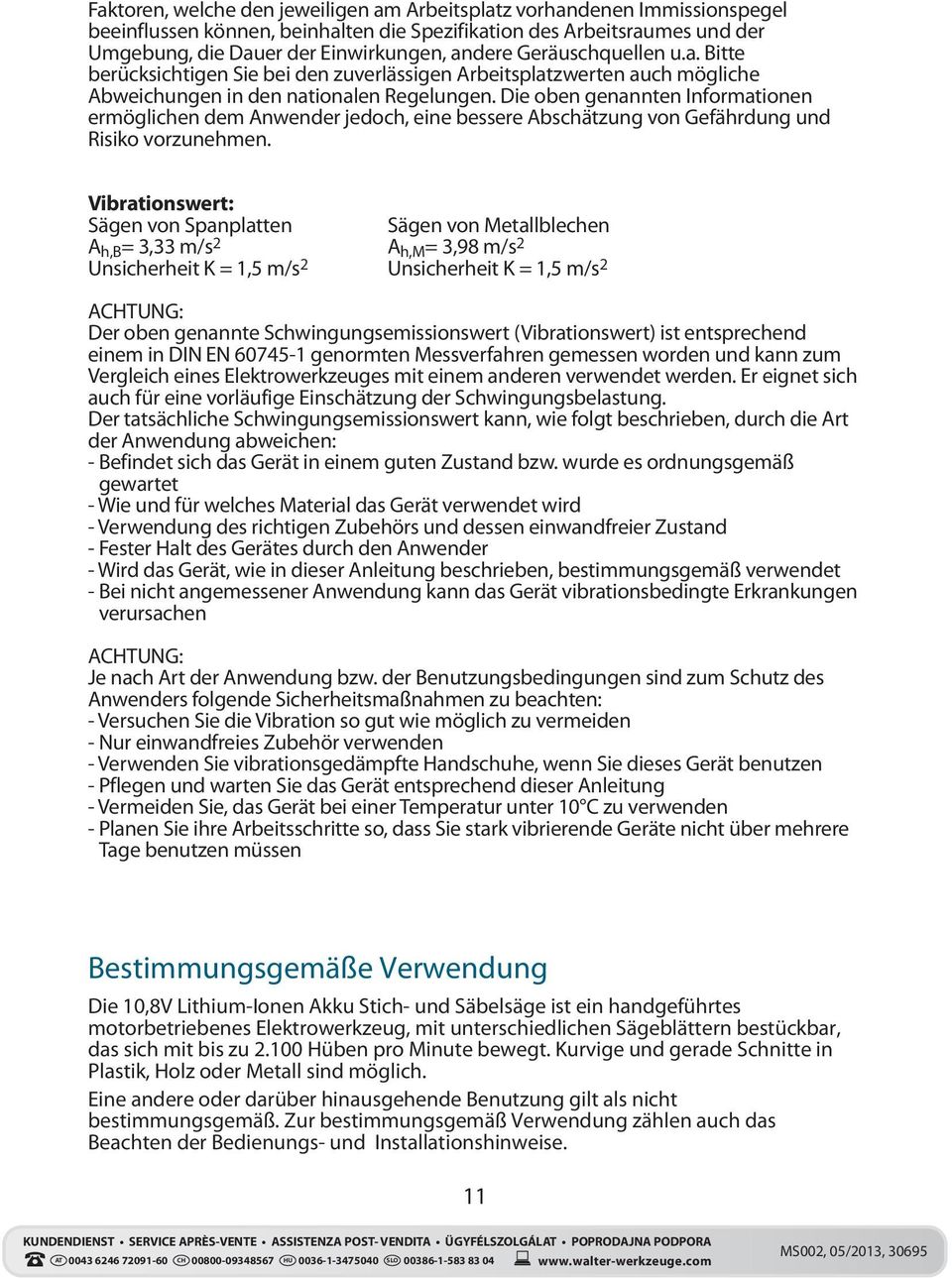

11 Faktoren, welche den jeweiligen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Spezifikation des Arbeitsraumes und der Umgebung, die Dauer der Einwirkungen, andere Geräuschquellen u.a. Bitte berücksichtigen Sie bei den zuverlässigen Arbeitsplatzwerten auch mögliche Abweichungen in den nationalen Regelungen. Die oben genannten Informationen ermöglichen dem Anwender jedoch, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen. Vibrationswert: Sägen von Spanplatten Sägen von Metallblechen A h,b = 3,33 m/s 2 A h,m = 3,98 m/s 2 Unsicherheit K = 1,5 m/s 2 Unsicherheit K = 1,5 m/s 2 ACHTUNG: Der oben genannte Schwingungsemissionswert (Vibrationswert) ist entsprechend einem in DIN EN genormten Messverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der tatsächliche Schwingungsemissionswert kann, wie folgt beschrieben, durch die Art der Anwendung abweichen: - Befindet sich das Gerät in einem guten Zustand bzw. wurde es ordnungsgemäß gewartet - Wie und für welches Material das Gerät verwendet wird - Verwendung des richtigen Zubehörs und dessen einwandfreier Zustand - Fester Halt des Gerätes durch den Anwender - Wird das Gerät, wie in dieser Anleitung beschrieben, bestimmungsgemäß verwendet - Bei nicht angemessener Anwendung kann das Gerät vibrationsbedingte Erkrankungen verursachen ACHTUNG: Je nach Art der Anwendung bzw. der Benutzungsbedingungen sind zum Schutz des Anwenders folgende Sicherheitsmaßnahmen zu beachten: - Versuchen Sie die Vibration so gut wie möglich zu vermeiden - Nur einwandfreies Zubehör verwenden - Verwenden Sie vibrationsgedämpfte Handschuhe, wenn Sie dieses Gerät benutzen - Pflegen und warten Sie das Gerät entsprechend dieser Anleitung - Vermeiden Sie, das Gerät bei einer Temperatur unter 10 C zu verwenden - Planen Sie ihre Arbeitsschritte so, dass Sie stark vibrierende Geräte nicht über mehrere Tage benutzen müssen Bestimmungsgemäße Verwendung Die 10,8V Lithium-Ionen Akku Stich- und Säbelsäge ist ein handgeführtes motorbetriebenes Elektrowerkzeug, mit unterschiedlichen Sägeblättern bestückbar, das sich mit bis zu Hüben pro Minute bewegt. Kurvige und gerade Schnitte in Plastik, Holz oder Metall sind möglich. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zur bestimmungsgemäß Verwendung zählen auch das Beachten der Bedienungs- und Installationshinweise. 11

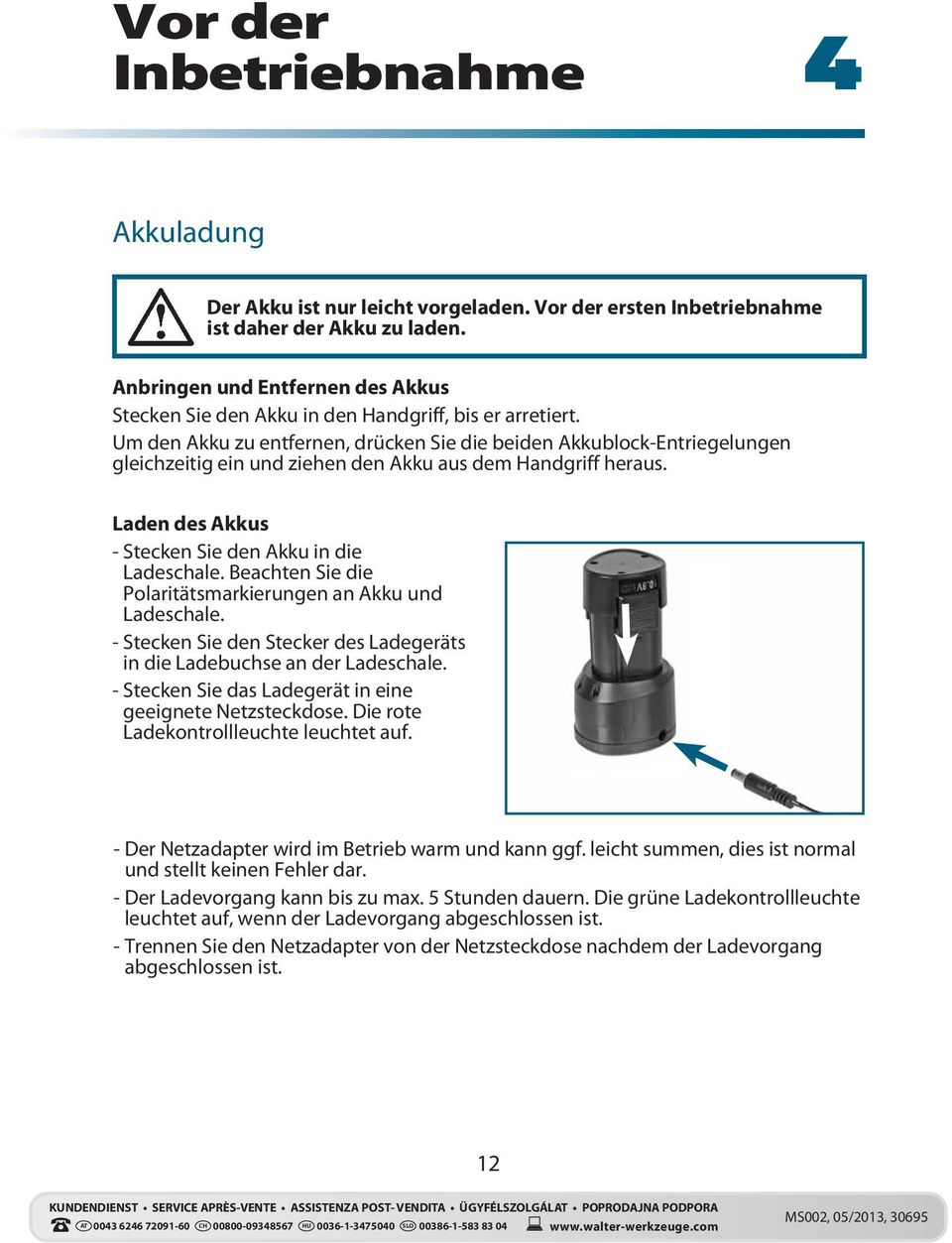

12 Vor der Inbetriebnahme 4 Akkuladung Der Akku ist nur leicht vorgeladen. Vor der ersten Inbetriebnahme ist daher der Akku zu laden. Anbringen und Entfernen des Akkus Stecken Sie den Akku in den Handgriff, bis er arretiert. Um den Akku zu entfernen, drücken Sie die beiden Akkublock-Entriegelungen gleichzeitig ein und ziehen den Akku aus dem Handgriff heraus. Laden des Akkus - Stecken Sie den Akku in die Ladeschale. Beachten Sie die Polaritätsmarkierungen an Akku und Ladeschale. - Stecken Sie den Stecker des Ladegeräts in die Ladebuchse an der Ladeschale. - Stecken Sie das Ladegerät in eine geeignete Netzsteckdose. Die rote Ladekontrollleuchte leuchtet auf. - Der Netzadapter wird im Betrieb warm und kann ggf. leicht summen, dies ist normal und stellt keinen Fehler dar. - Der Ladevorgang kann bis zu max. 5 Stunden dauern. Die grüne Ladekontrollleuchte leuchtet auf, wenn der Ladevorgang abgeschlossen ist. - Trennen Sie den Netzadapter von der Netzsteckdose nachdem der Ladevorgang abgeschlossen ist. 12

13 - Laden Sie den Akku nicht länger als 5 Stunden. - Verwenden Sie zum Laden des Akkus ausschließlich das mitgelieferte Netzteil. - Zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr lesen Sie die Sicherheitshinweise Sorgfältiger Umgang und Gebrauch von Akku-Geräten, bevor Sie den Akkublock laden. WICHTIGE HINWEISE FÜR DIE AKKULADUNG: - Achtung der Akku ist nur leicht vorgeladen und vor der ersten Inbetriebnahme unbedingt zu laden. - Wenn der Akku zum ersten Mal oder nach längerer Lagerung geladen wird, erreicht er nur 80% seiner Nennkapazität. Der Akku entfaltet erst nach mehreren Lade- und Entladezyklen seine volle Leistungsfähigkeit! - Während des Ladevorgangs können sich der Akku und das Netzteil bzw. die Ladestation erwärmen, was keine Fehlfunktion oder keinen Anlass für eine Reklamation darstellt. - Laden Sie Ihren Akku nur bei einer Umgebungstemperatur zwischen + 4 und + 50 und lassen Sie ihn vor und nach dem Laden auf Raumtemperatur abkühlen. - Laden Sie nie einen beschädigten Akku, sondern lassen Sie diesen durch eine Servicewerkstätte ersetzen. - Nach dem Laden den Netzadapter aus der Steckdose ziehen. Montage Die Akku Stich- und Säbelsäge ist mit einem werkzeuglosen Sägeblatt- Schnellwechselsystem für Sägeblätter mit Bajonettschaft ausgestattet. Setzen Sie ausschliesslich passende Sägeblätter ein (siehe Abbildung). ACHTUNG! Achten Sie darauf nicht den Sicherheits- und den Ein- /Ausschalter zu betätigen. Tragen Sie Schutzhandschuhe! Sägeblätter können sehr scharf sein. Reinigen Sie den Sägeblattschaft und die Sägeblattaufnahme von Schmutz, Spänen und Schmiermitteln. Ein Sägeblatt mit verschmutztem Schaft kann nicht sicher montiert werden. 13

14 Sägeblatt einsetzen Stichsäge: Zähne zeigen vom Handgriff weg Säbelsäge: Zähne zeigen zum Handgriff - Drücken Sie die Entriegelung an der Sägeblattaufnahme mit Ihrem Daumen nach vorne. - Schieben Sie das Sägeblatt in gewünschter Ausrichtung bis zum Anschlag in die Aufnahme - Entlasten Sie die Entriegelung - Überprüfen Sie durch leichten Zug den festen Sitz des Sägeblattes 14

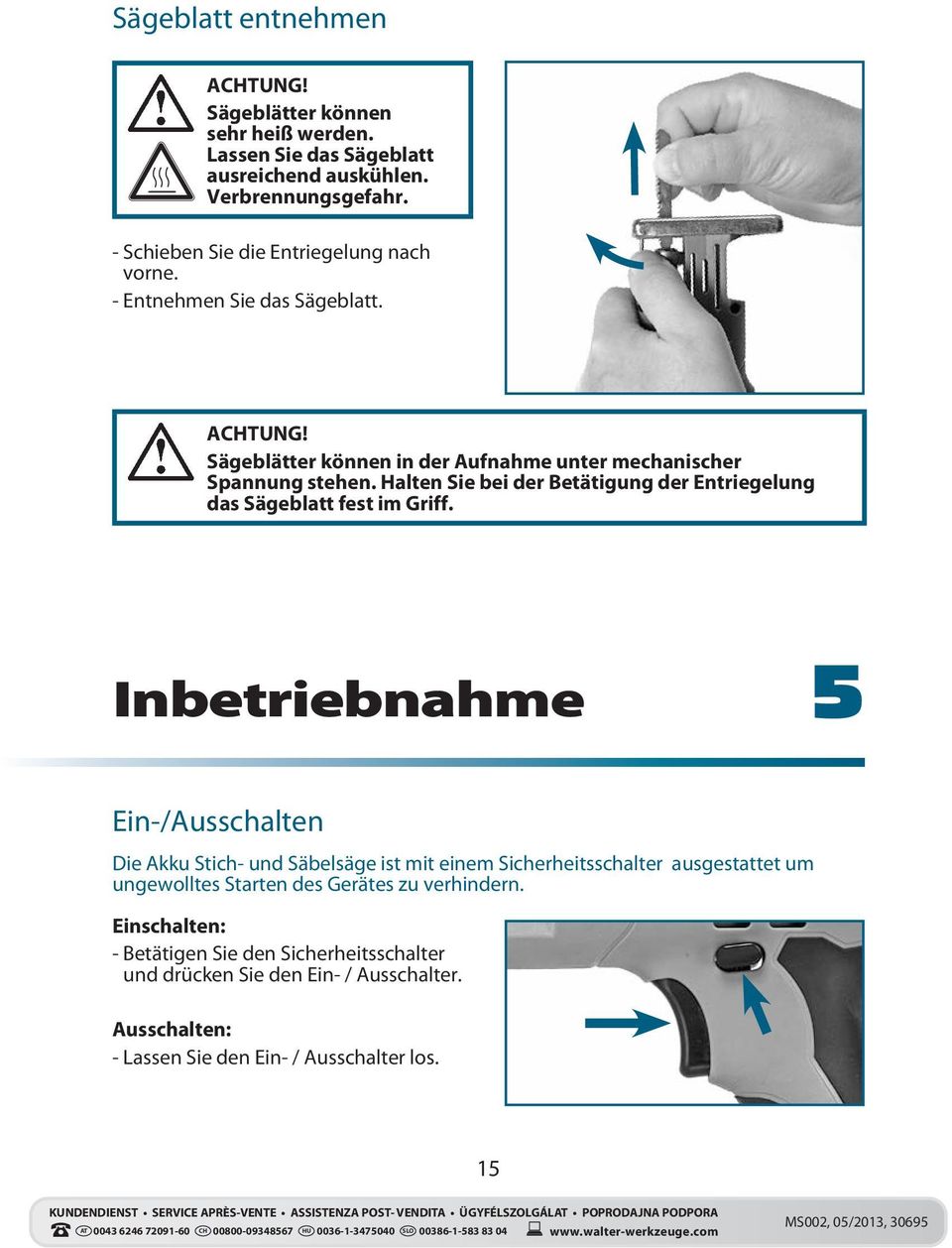

15 Sägeblatt entnehmen ACHTUNG! Sägeblätter können sehr heiß werden. Lassen Sie das Sägeblatt ausreichend auskühlen. Verbrennungsgefahr. - Schieben Sie die Entriegelung nach vorne. - Entnehmen Sie das Sägeblatt. ACHTUNG! Sägeblätter können in der Aufnahme unter mechanischer Spannung stehen. Halten Sie bei der Betätigung der Entriegelung das Sägeblatt fest im Griff. Inbetriebnahme 5 Ein-/Ausschalten Die Akku Stich- und Säbelsäge ist mit einem Sicherheitsschalter ausgestattet um ungewolltes Starten des Gerätes zu verhindern. Einschalten: - Betätigen Sie den Sicherheitsschalter und drücken Sie den Ein- / Ausschalter. Ausschalten: - Lassen Sie den Ein- / Ausschalter los. 15

16 Arbeitshinweise ACHTUNG! - Schutzbrille tragen. Tragen Sie eine den aktuellen Europäischen Normen entsprechende Schutzbrille um Ihre Augen vor Sägespänen und staub zu schützen. Staubschutzmaske tragen. Schutzhandschuhe tragen. - Tragen Sie beim Sägen von Metallen Schutzhandschuhe um Ihre Hände vor heißen Metallspänen zu schützen. Drücken Sie während des Arbeitens den Auflageschuh stets fest gegen das Werkstück. Ein festes Auflegen des Schuhs verringert Vibrationen und/oder Verkantung des Sägeblattes, das sonst festfahren, rückschlagen oder brechen kann. Befestigen Sie das Werkstück immer in einem Schraubstock oder mit einer ähnlichen Spannvorrichtung. Damit verhindern Sie ein Vibrieren des Werkstückes während des Schneidvorgangs, das Werkstück ist viel sicherer gehalten als mit Ihrer Hand und Sie verringern das Risiko eines Rückschlages. - Drücken Sie den Auflageschuh fest gegen das Werkstück. - Drücken Sie sanft den Ein-/Aus-Schalter und führen Sie das Sägeblatt an das Werkstück. - Bei der Durchführung des Schnittes nicht zu viel Schnittdruck geben. Ein leichter Druck auf das Sägeblatt genügt um ein optimales Schnittergebnis zu erzielen. - Beim Festfahren des Sägeblattes schalten Sie die Säge unverzüglich aus und ziehen Sie das Sägeblatt aus dem Schnittverlauf. - Schalten Sie die Säge nach Beendigung des Schnittes aus. 16

17 Stichsägenschnitt / Säbelsägenschnitt Führen Sie das Gerät mit festem Griff um einen Stichsägenschnitt durchzuführen siehe Abbildung Führen Sie das Gerät mit festem Griff um einen Säbelsägenschnitt durchzuführen siehe Abbildung Metall sägen Um ein Mitfedern zu vermeiden Spannen Sie Metallbleche auf einer Sperrholzunterlage fest. Um vorzeitigen Verschleiss des Sägeblattes zu vermeiden ist beim Sägen von Metall ein geeignetes Schmiermittel zu verwenden. Gehen Sie bei der Wahl des Schmiermittels wie folgt vor: Material Unlegierter Stahl Aluminium Messing, Kupfer, Gusseisen Schmiermittel Schneidöl Terpentin oder Paraffin kein Schmiermittel (entnehmen Sie das Sägeblatt regelmäßig dem Schnittverlauf um die Kühlung zu unterstützen) 17

18 Tauchschnitte ACHTUNG! Niemals Tauchschnitte in Metall ausführen. Vorsicht bei Tauchschnitten in Decken, Wände und Böden. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Tauchschnitte sind nur in weichen Materialen wie Weichholz, Gipsplatten oder Hartschaum möglich. Härtere Materialien sind dem Durchmesser des Sägeblattes entsprechend vorzubohren. - Benutzen Sie ein möglichst kurzes Sägeblatt. - Legen Sie vorsichtig die Vorderkante des Auflageschuhs auf der Oberfläche des Werkstücks an. - Schalten Sie die Säge ein. - Führen Sie das Sägeblatt behutsam an das Werkstück. - Tauchen Sie das Sägeblatt langsam in das Werkstück. Reinigung, Instandhaltung und Entsorgung 6 Wartung Die Anschlusskontakte an Ladegerät und Akku sauber halten. Bauteile, deren Austausch nicht beschrieben wurde, von einem Fachmann oder Kundendienstwerkstätte auswechseln lassen. Schmierung Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung. 18

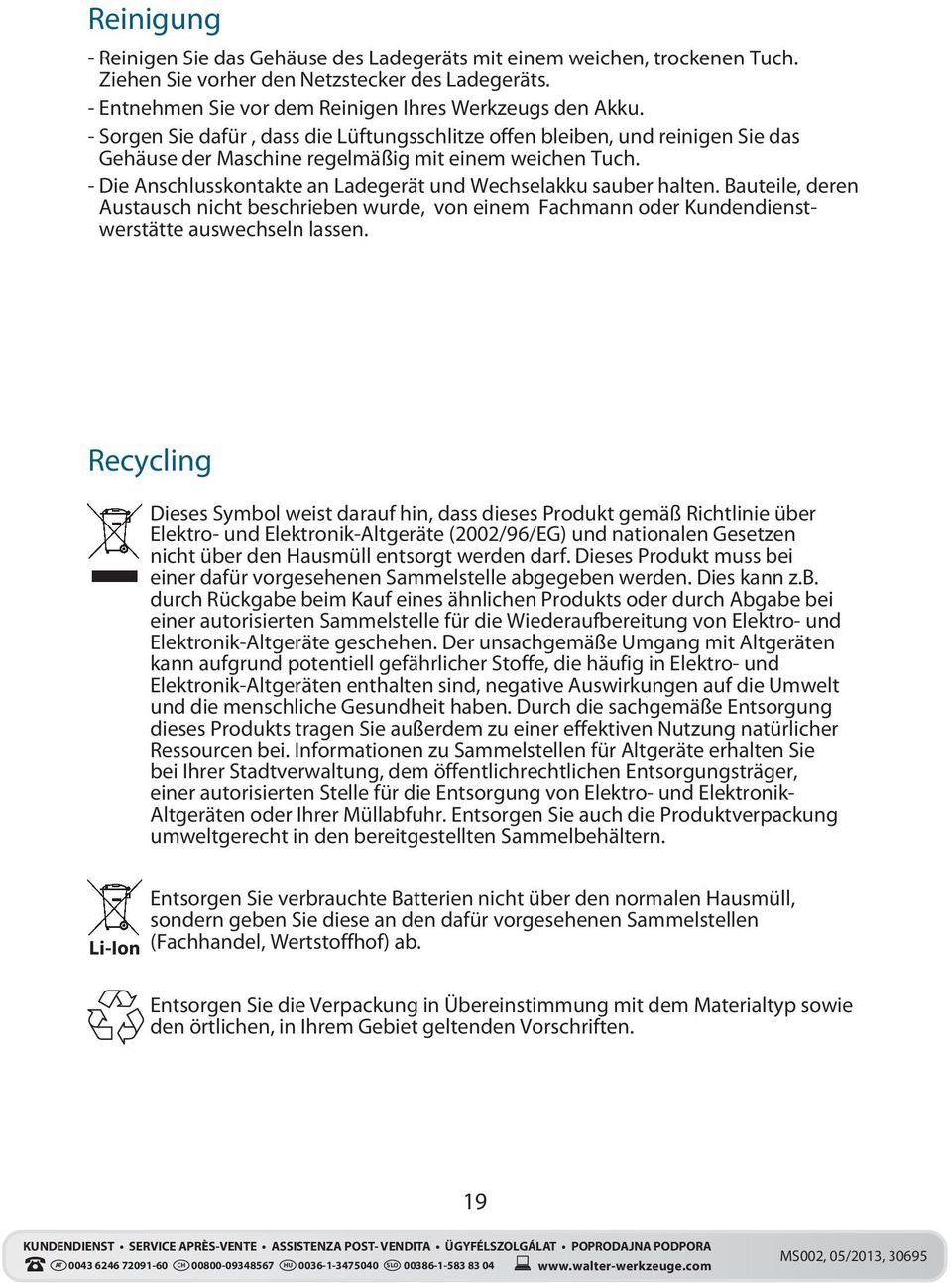

19 Reinigung - Reinigen Sie das Gehäuse des Ladegeräts mit einem weichen, trockenen Tuch. Ziehen Sie vorher den Netzstecker des Ladegeräts. - Entnehmen Sie vor dem Reinigen Ihres Werkzeugs den Akku. - Sorgen Sie dafür, dass die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse der Maschine regelmäßig mit einem weichen Tuch. - Die Anschlusskontakte an Ladegerät und Wechselakku sauber halten. Bauteile, deren Austausch nicht beschrieben wurde, von einem Fachmann oder Kundendienstwerstätte auswechseln lassen. Recycling Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2002/96/EG) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z.b. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräte geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häufig in Elektro- und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlichrechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik- Altgeräten oder Ihrer Müllabfuhr. Entsorgen Sie auch die Produktverpackung umweltgerecht in den bereitgestellten Sammelbehältern. Li-Ion Entsorgen Sie verbrauchte Batterien nicht über den normalen Hausmüll, sondern geben Sie diese an den dafür vorgesehenen Sammelstellen (Fachhandel, Wertstoffhof) ab. Entsorgen Sie die Verpackung in Übereinstimmung mit dem Materialtyp sowie den örtlichen, in Ihrem Gebiet geltenden Vorschriften. 19

20 Produktbezeichnung / Funktion: Typen- / Modellbezeichnung: Seriennummer/Chargennummer: Handelsbezeichnung: Einschlägige EG-Richtlinien: Angewandte harmonisierte Normen: Ben Shields Leitung Produktmanagement und Bevollmächtigter der Technischen Dokumentation EG-Konformitätserklärung Hiermit erklären wir, WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstrasse 9, 5081 Anif, Austria dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung, den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Diese Erklärung bezieht sich nur auf die Maschine in dem Zustand, in dem sie in Verkehr gebracht wurde. Vom Endbenutzer nachträglich angebrachte Teile und/oder nachträglich vorgenommene Eingriffe bleiben unberücksichtigt. Akku Stich- und Säbelsäge Ladegerät Akku MS002 HJ-DC B002-10,8V WORKZONE 10,8V Li-Ionen Akku Stich- und Säbelsäge - EG-Maschinenrichtlinie 2006/42/EG - EG-Niederspannungsrichtlinie 2006/95/EG - EG-Richtlinie über elektromagnetische Verträglichkeit (EMV) 2004/108/EG - EU-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektronikgeräten (RoHS) 2011/65/EU Akku Stich- und Säbelsäge: EN :2009+A11; EN :2010; EN :2006/+A1:2009; EN :1997/+A1:2001/+A2:2008; Batterieladegerät: EN :2004 EN : A1:2004 +A11:2004 +A12:2006 +A2:2006 +A13: A14:2010; EN 62233:2008; EN :2006/+A1:2009; EN :1997/+A1:2001/+A2:2008; EN :2006/A2:2009; EN :2008 Anif, Technische Dokumentation verfügbar bei: WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstrasse 9, 5081 Anif, Austria Tobias Bleckmann Product Manager Dies ist die Originalversion der EG-Konformitätserklärung. 20

21 21

22 Tartalomjegyzék 1 23 Biztonsági útmutatások 29 Műszaki információk 32 Üzembe helyezés előtt 36 Üzembe helyezés 38 Tisztítás, karbantartás és ártalmatlanítás 40 EG-Megfelelőségi nyilatkozat Változtatások A szöveg, az ábrák és az adatok a nyomdába adás időpontjában érvényes műszaki színvonalnak felelnek meg. Fenntartjuk a termék fejlesztéséből adódó változtatások jogát. Jelmagyarázat = Viseljen hallásvédő eszközt = Viseljen védőkesztyűt = Viseljen védőszemüveget = Vorsicht: Forró 22 = Viseljen porvédő maszkot = Olvassa el a használati utasítást.

23 Biztonsági útmutatások 2 Először olvassa el, és értse meg a kezelési és karbantartási útmutatót, mielőtt elkezdene a géppel dolgozni. Általános biztonsági útmutatások elektromos szerszámokhoz VIGYÁZAT Valamennyi biztonsági útmutatást és rendelkezést olvasson el. A felsorolt biztonsági előírások és útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Az összes biztonsági előírást és rendelkezést gondosan őrizze meg. A biztonsági előírásokban használt elektromos eszköz fogalom a hálózatról (hálózati tápkábellel) és akkumulátorról (hálózati tápkábel nélkül) üzemeltetett elektromos eszközökre vonatkozik. 1) Általános biztonsági útmutatások elektromos szerszámokhoz Biztonság a munkahelyen a. Munkahelyét mindig tartsa tisztán és kellően kivilágítva. A rendetlenség és a megvilágítatlan munkaterületek balesetet okozhatnak. b. Ne dolgozzon az elektromos szerszámmal robbanásveszélyes környezetben, amelyben gyúlékony folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámok szikrákat vetnek, amelyek meggyújthatják a port vagy a gőzöket. c. Az elektromos szerszám használata közben tartsa távol a gyerekeket és más személyeket. Figyelemelterelés esetén elveszítheti a készülék fölötti uralmat. 2) Általános biztonsági útmutatások elektromos szerszámokhoz Elektromos biztonság a. Az elektromos szerszám csatlakozó dugójának illeszkednie kell az aljzatba. A csatlakozódugót semmilyen módon sem szabad megváltoztatni. Ne használjon adapter csatlakozót védőföldelésű elektromos szerszámmal együtt. A változtatás nélküli csatlakozók és az illeszkedő aljzatok csökkentik az áramütés veszélyét. b. Kerülje el, hogy a teste földelt felületekkel mint pl. csövekkel, fűtéssel, tűzhelyekkel vagy hűtőszekrénnyel érintkezzék. Megnő az áramütés kockázata, ha a teste földelve van. c. Óvja az elektromos szerszámot esőtől vagy más nedvességtől. A víz elektromos szerszámba való bejutása növeli az áramütés kockázatát. 23

24 d. Ne használja a vezetéket más célra, például az elektromos szerszám hordozására, felakasztására vagy a csatlakozó kihúzására az aljzatból. Tartsa távol a vezetéket forróságtól, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek megnövelik az áramütés kockázatát. e. Ha az elektromos szerszámmal a szabadban dolgozik, csak külső használatra alkalmas hosszabbító vezetékeket használjon. A külső használatra alkalmas hosszabbító vezeték alkalmazása csökkenti az áramütés veszélyét. f. Ha az elektromos szerszám nedves környezetben történő használata elkerülhetetlen, használjon hibaáram-védőkapcsolót. A hibaáramvédőkapcsoló alkalmazása csökkenti az áramütés veszélyét. 3) Általános biztonsági útmutatások elektromos szerszámokhoz Személyi biztonság a. Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszámmal történő munkavégzés esetén gondolja át a teendőit. Ne használjon elektromos szerszámot, ha fáradt vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata közben akár egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet. b. Mindig viselje a személyi biztonsági felszerelést és a védőszemüveget. A személyes védőfelszerelés, például az elektromos szerszám fajtájának és használatának megfelelő védőmaszk, csúszásmentes biztonsági cipő, védősisak vagy fülvédő viselése csökkenti a sérülések kockázatát. c. Kerülje el a készülék véletlen bekapcsolását. Győződjön meg róla, hogy az elektromos szerszám ki van kapcsolva, mielőtt csatlakoztatná az áramellátáshoz és/vagy az akkuhoz, fölveszi, vagy hordozza. Ha az elektromos szerszám szállítása közben az ujját a kapcsolón tartja, vagy a készüléket bekapcsolt állapotban csatlakoztatja az áramellátáshoz, balesetet okozhat. d. Távolítsa el a beállító szerszámokat vagy csavarkulcsokat, mielőtt bekapcsolná az elektromos szerszámot. Egy forgó géprészben maradt szerszám vagy kulcs sérüléseket okozhat. e. Kerülje a természetellenes testtartást. Gondoskodjon saját stabilitásáról, és mindenkor tartsa meg az egyensúlyát. Ezáltal jobban tudja kontrollálni az elektromos szerszámot váratlan helyzetekben. f. Viseljen megfelelő ruházatot. Ne hordjon bő ruhát vagy ékszert. Tartsa távol haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A laza ruházatot, az ékszert vagy a hosszú hajat becsíphetik a mozgó alkatrészek. g. Ha porelszívó és felfogó berendezéseket lehet felszerelni, győződjék meg róla, hogy ezek csatlakoztatva vannak és helyesen használják őket. A porelszívó használata csökkentheti a por általi veszélyeztetettséget. 4) Általános biztonsági útmutatások elektromos szerszámokhoz Az elektromos szerszám használata és kezelése a. Ne terhelje túl a készüléket. A munkájához a megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat az adott teljesítményterületen. b. Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Veszélyes lehet az elektromos szerszám, amelyet már nem lehet be- vagy kikapcsolni, és ezért meg kell javítani. c. Húzza ki a csatlakozót a konnektorból és/vagy távolítsa el az akkut, mielőtt beállításokat végezne a készüléken, tartozékokat cserélne 24

25 vagy a készüléket elrakná. Ez a biztonsági intézkedés megakadályozza az elektromos szerszám véletlen elindítását. d. A használaton kívüli villamos szerszámokat úgy tárolja, hogy gyermekek ne tudjanak hozzáférni. Ne engedje a készülék használatát arra jogosulatlan személyeknek, illetve olyanoknak, akik nem olvasták ezeket az utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlanul használják azokat. e. Mindig gondosan ápolja az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek tökéletesen működnek-e, nem szorulnak-e, nem töröttek-e az alkatrészek, illetve sérültek-e annyira, hogy az elektromos szerszám nem működik tökéletesen. A készülék használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet okoznak a nem megfelelően karbantartott elektromos szerszámok. f. A vágószerszámok legyenek mindig élesek és tiszták. A gondosan ápolt éles pengéjű vágószerszámok kevésbé szorulnak be, és könnyebben irányíthatóak. g. Az elektromos szerszámot, a tartozékokat, a behelyezési szerszámokat, stb. ezen utasítások szerint használja. Eközben vegye figyelembe az alkalmazási feltételeket és a végrehajtandó tevékenységet. Az elektromos szerszámoknak az előírt használattól eltérő alkalmazása veszélyes helyzeteket teremthet. h. Az elektromos szerszámokat, a tartozékokat, a behelyezési szerszámokat, stb. ezen utasítások szerint használja. Eközben vegye figyelembe a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos szerszámoknak az előírt használattól eltérő alkalmazása veszélyes helyzeteket teremthet. 5) Az akkumulátoros szerszám használata és kezelése a. az akkumulátort csak olyan töltőkészülékekben töltse fel, amelyeket a gyártó javasol. Egy töltőkészüléknél, amely bizonyos típusú akkumulátorhoz alkalmas, tűzveszély áll fenn, ha más akkumulátorral használják. b. Csak erre való akkumulátorokat használjon az elektromos szerszámokban. Más akkumulátorok használata sérülésekhez és tűzveszélyhez vezethet. c. A nem használt akkumulátorokat tartsa távol gémkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémes tárgyaktól, amelyek a kapcsolatok áthidalását okozhatják. Rövidzárlat az akkumulátorok között égéseket vagy tüzet okozhat. d. Hibás alkalmazás esetén folyadék léphet ki az akkumulátorból. Ezért kerülje el a folyadékkal való érintkezést. Véletlen érintkezés esetén vízzel kell leöblíteni. Ha a folyadék a szemekbe kerül, akkor vegyen igénybe orvosi segítséget. Kilépő folyadék bőrirritációt vagy égési sérüléseket okozhat. 6) Szerviz Az elektromos szerszámát csak szakképzett szakszemélyzettel és eredeti pótalkatrészekkel javíttassa. Így lehet biztosítani, hogy a készülék biztonsága megmarad. 25

26 Biztonsági útmutatások az ön akkumulátoros szúró- és kardfűrészének használatához - A gépet a szigetelt fogantyú-felületeknél fogva tartsa meg, ha a géppel olyan munkát végez, ahol a betétszerszám rejtett áramvezetékeket vagy a gép saját tápvezetékét eltalálhatja. A feszültség alatt álló vezetékhez való hozzáérés a gép fémrészeit is feszültség alá helyezheti és áramütést okozhat. - A gépet a szigetelt fogantyú-felületeknél fogva tartsa meg, ha a géppel olyan munkát végez, ahol a betétszerszám rejtett áramvezetékeket vagy a gép saját tápvezetékét eltalálhatja. A feszültség alatt álló vezetékhez való hozzáérés a gép fémrészeit is feszültség alá helyezheti és áramütést ozhat. - Viseljen hallásvédő eszközt. - Viseljen védő szemüveget. - Viseljen porvédő maszkot. - Mindig megfelelő méretű, és a helyes furattal rendelkező fűrészlapot használjon. Az olyan fűrészlapok, amelyek nem illeszkednek a fűrész szerelési alkatrészeihez, nem lesznek központosak és kontrollálhatatlanná válhatnak. - Ne használjon kitompult vagy csorba fűrészlapokat. A kitompult vagy rosszul beirányított fogakkal rendelkező fűrészlapok a szűk fűrészelési résben fokozott súrlódást és a fűrészlap megszorulását idézhetik elő. - A fűrészelés előtt ügyeljen arra, hogy vannak-e szögek vagy hasonló kemény akadályok a munkadarabban. A megdőlés miatt nagy emelőhatás jöhet létre, vagy a fűrészlap berágódhat. Gondoskodjék róla, hogy a biztonságosan álljon, és a fűrészt mindig két kézzel tartsa. - Gondoskodjék a biztonságos állásról, ha az akkumulátoros szúró-és kardfűrésszel dolgozik. Válassza úgy a testtartást, hogy a fűrészlap estleges eltörése esetében a munkadarabról történő lecsúszáskor vagy az átvágáskor ne fordulhasson elő sérülés. - A fűrészlapok rendkívül felforrósodhatnak, különösen fém vágása esetén. Vágás után ne érintse meg a fűrészlapot, és biztosítsa be, hogy a gép a munka elvégzése után biztonságos helyre kerül. - Ne nyúljon a kezével a fűrészelési tartományba és a fűrészlaphoz. Másik kezével a a motorházat tartsa. Ha mindkét kezével a fűrészt tartja, a fűrészlap nem tudja a kezeit megsérteni. - Ne nyúljon a munkadarab alá. A védőburkolat nem tudja Önt a munkadarab alatt a fűrészlaptól megvédeni. - A visszacsapás megakadályozása: Helyezze a feltétet mindig a munkadarabra. Vágás után várja meg, míg a fűrészlap teljesen megáll, mielőtt azt a munkadarabból kiveszi. - Használjon alkalmas keresőkészülékeket a rejtett ellátóvezetékek kereséséhez, vagy kérje a helyi szolgáltatója segítségét. Az elektromos vezetékek érintése tűzhöz vagy elektromos áramütéshez vezethet. Egy gázvezeték megsértése robbanáshoz vezethet. Egy vízvezetékbe való behatolás anyagi kárrral járhat vagy áramütést okozhat. - Az elektromos szerszám lehelyezése előtt várjon, amíg az teljesen leállt. Soha ne próbáljon egy mozgó fűrészlapot úgy megállítani, hogy azt megfogja vagy valamilyen tárgyhoz tartja. Ez sérülésveszélyt jelent, és mind az eszközt, mind az adott tárgyat tönkreteheti. 26

27 - Tartsa a munkahelyet tisztán és távolítsa el a fűrészeléskor keletkezett hulladékot egy kompresszor vagy megfelelő leszívás segítségével. Rendetlenség a munkahelyen balesetet okozhat. A fa és fém fűrészelésekor keletkezett por és forgács egészségkárosító, könnyen gyúlékony vagy robbanásveszélyes is lehet. - Az elektromos szerszámot munka közben mindkét kezével szilárdan tartsa és ügyeljen a stabil állásra. Az elektromos szerszám két kézzel biztonságosabban használható. - Rögzítse a munkadarabot. Egy feszítőberendezésekkel vagy satuval rögzített munkadarab biztonságosabb, mint ha kézzel tartaná. Fémlemezek vágásánál rögzítse a munkadarabot egy deszkára, hogy elkerülje azokat a rezgéseket, melyek a fűrészlap megdőléséhez vezethetnek. Az akkumulátoros készülékek gondos kezelése és használata 1. Az akkumulátor behelyezése előtt bizonyosodjon meg róla, hogy a készülék ki van kapcsolva. Az akkumulátor bekapcsolt elektromos szerszámba történő behelyezése balesetet okozhat. 2. Az akkumulátorokat csak a gyártó által ajánlott töltőkészülékekben töltse fel. A csak egy bizonyos akkumulátorhoz alkalmas töltőkészülék esetében, ha más akkumulátorokkal használják, tűzveszély fordulhat elő. 3. Elektromos szerszámokban csak az erre a célra szolgáló akkumulátorokat használja. Más akkumulátorok használata balesetet és tűzveszélyt okozhat. 4. A használaton kívüli akkumulátorokat tartsa távol iratkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek az érintkezők rövidzárlatát okozhatják. Az akkumulátor érintkezői közötti rövidzárlat égési sérülést vagy tüzet okozhat. 5. Helytelen használat esetén folyadék léphet ki az akkumulátorból. Véletlen érintkezés esetén öblítse le vízzel a folyadékot. Ha a kijutott folyadék a szembe kerül, kérje orvos segítségét. A kijutott akkumulátorfolyadék izgathatja, vagy marhatja a bőrt. 6. Óvja az akkumulátort a túlzott hőtől (pl. fűtés) és a napsugárzástól. A túlmelegedett akkumulátorok felrobbanhatnak. 7. Az akkumulátort ne dobja tűzbe, robbanásveszély. 8. Soha ne kísérelje meg az akkumulátor felnyitását. 9. Az elhasználódótt akkumulátort ne dobja a háztartási szemétbe, hanem adja le a hulladékhasznosító telephelyen. 10. A készüléket csak felnőtteknek szabad használni és száraz helyiségekben történő használatra alkalmas. A töltés ideje alatt a megfelelő szellőzésről gondoskodni kell. 11. Soha ne próbáljon meg nem feltölthető elemeket feltölteni. 27

28 12. Ezt a töltőkészülék nem használhatják olyan személyek (gyermekeket is beleértve) akik korlátozott fizikai, érzékszervi, vagy szellemi képességűek, vagy hiányzik a készülék használatához szükséges tapasztalatuk/ és vagy tudásuk; ebben az esetben egy biztonságért felelős személynek kell őket felügyelnie, vagy utasításokat adnia a készülék használatára vonatkozóan. 13. Soha ne hagyja a készüléket felügyelet nélkül hogy a baleset, elektromos áramütés és tűzveszély kockázatát elkerüljük. 14. Óvja a készüléket a nedvességtől. 15. A készülék magán jellegű használatra tervezett. 16. Csatlakozókábel: A gép kábelének megsérülése esetén, a veszélyek elkerülésének érdekében a kábelt a gyártónak vagy vevőszolgálatának vagy hasonlóan szakképzett személynek kell kicserélnie. 28

29 Műszaki információk 3 Szállítmány tartalma Akkumulátoros szúró- és kardfűrész Dokkolóegység Hálózati adapter Hordtáska Fűrészlap fához Fűrészlap műanyaghoz Alkatrészek megnevezése 1 Feltét 2 Fűrészlap felvétel 3 Fűrészlap rögzítés-kioldás 4 Fűrészlap 5 Be- / Ki-kapcsoló 6 Biztonsági kapcsoló 7 Fogantyú 8 Akkuegység kioldása 9 Akkumulátor 10 Dokkolóegység 11 Hálózati adapter

30 Az MS002 10,8V Li-ion akkumulátoros szúró- és kardfűrész technikai adatai Akkumulátor feszültség 10,8 V Löketszám min -1 Lökethossz Fűrészlap beillesztés Maximális vágásmélység 13 mm Szúrófűrészlap bajonettszárral fa 40 mm Műanyag 5 mm ötvözetlen acél 3 mm III Érintésvédelmi osztály III A HJ-DC hálózati adapter műszaki adatai Csak 1 x Li-ion akkumulátor A B002-10,8V töltéséhez használható Hálózati feszültség 230 V~ / 50 Hz Kimeneti feszültség 12 V / 400 ma Névleges kiegyenlítőáram 400 ma érintésvédelmi osztály II A B002-10,8V akkumulátor műszaki adatai Feszültség Kapacitás Akkumulátor típus 10,8 V mah Lítium ionos 30

31 Zajkibocsátási értékek: Az EN szerint mérve A munkahelyen tapasztalható zaj túllépheti a 85 db (A) értéket, ebben az esetben védelmi intézkedésekre van szükség a felhasználó számára (alkalmas fülvédő viselése). Hangnyomás szintje L pa 70,0 db(a) Hangteljesítmény szintje L wa 81 db(a) Bizonytalanság K 3 db(a) A fent megnevezett értékek zajkibocsátási értékek, és ezért nem jelentenek ugyanakkor biztos munkahelyi értékeket is. A kibocsátási és imissziós értékek kölcsönhatásából nem lehet egyértelműen arra következtetni, hogy szükség van-e további óvintézkedésekre. Azok a tényezők, amelyek az adott munkahelyen tapasztalható imissziós értékeket befolyásolhatják, tartalmazzák a munkahely és a környezet specifikációit, a behatások idejét, valamint az egyéb zajforrásokat. Kérjük vegye figyelembe a megbízható munkahelyi értékeknél a nemzeti szabályozások esetleges eltéréseit is. A fent megnevezett információk azonban lehetővé teszik a felhasználó számára, hogy jobban felmérhessék a veszélyeket és a kockázatot. Vibrációs érték: Deszkák fürészelése Fémlemez fűrészelése A h,b = 3,33 m/s 2 A h,m = 3,98 m/s 2 Pontatlanság K = 1,5 m/s 2 Pontatlanság K = 1,5 m/s 2 FIGYELEM: A fent nevezett vibrációs érték a DIN EN ben lefektetett mérési folyamatnak megfelelően lett mérve és felhasználható egy elektromos szerszámnak egy másikhoz való összehasonlítása során. Alkalmas a lengési teher ideiglenes kiszámítására is. A tényleges lengés-kibocsátási érték az alkalmazás módjától függően eltérhet az alábbiak szerint: - Jó állapotban van-e a készülék, ill. szakszerűen lett-e karbantartva - Hogy miként és milyen anyaghoz történik a készülék felhasználása - A megfelelő tartozékok használata és azok kifogástalan állapota - Hogy a készüléket szilárd fogja-e a felhasználó - A készülék használata az ebben a kezelési útmutatóban leírtak szerint rendeltetésszerűen történik-e. - Nem megfelelő használat esetén a készülék vibráció általi egészségkárosodást idézhet-e elő FIGYELEM: A felhasználástól és a felhasználási feltételektől függően a felhasználó védelme érdekében az alábbi biztonsági intézkedéseket kell figyelembe venni: - Kerülje a vibrációt, amennyire lehetséges - Csak kifogástalan állapotú tartozékot használjon - Használjon vibrációt csillapító kesztyűket, ha ezt a készüléket használja - A készüléket az útmutató szerint ápolja és tartsa karban - Ne használja a készüléket 10 C alatti hőmérséklet esetén - Úgy tervezze a munkalépéseket, hogy az erősen vibráló készülékeket ne kelljen több napon keresztül használnia. 31

32 Rendeltetésszerű használat A 10,8V lítium-ion akkumulátorral működő szúró- és kardfűrész egy kézzel irányított, motorral meghajtott elektromos eszköz, melyet különböző fűrészlapokkal lehet felszerelni, és amely percenként max as lökettel működik. Kanyar- és egyenes vágás lehetséges műanyagon, fán vagy fémen. Más fajta, vagy ezen túlmenő használat rendeltetés-ellenesnek minősül. A rendeltetésszerű használathoz a használati- és telepítési útmutatások figyelembevétele is hozzátartozik. Üzembe helyezés előtt 4 Akkumulátor töltés Az akkumulátor csak kissé van előtöltve. Ezért az első üzembe helyezés előtt fel kell tölteni. Az akkumulátor behelyezése és eltávolítása Dugja be az akkumulátort a kézi fogantyúba, amíg az be nem akad. Az akkumulátor eltávolításához nyomja meg egyszerre mindkét akkumulátor egység kireteszelőt, és húzza ki az akkumulátort a kézi fogantyúból. Az akkumulátor töltése - Dugja be az akkumulátort a dokkolóegységbe. Ügyeljen az akku és a dokkolóegység polaritás-jelzéseire. - A hálózati adapter dugóját helyezze a dokkoló egység töltőkonnektorába. - Dugja be a hálózati adaptert egy megfelelő hálózati csatlakozó aljzatba. A piros töltési ellenőrzőfény kigyullad. 32
