1 PRIZMA "Multisalt" ANDROID APPLIKÁCIÓ HASZNÁLATI UTASÍTÁS SZÁRAZ SÓAEROSZOL GENERÁTOR "multi SALT" MODEL v 1.0

2 Tartalom 1. tartalom jegyzék... Hiba! A könyvjelző nem létezik. 2. bevezetés... Hiba! A könyvjelző nem létezik. 3. csatlakozás a halogeneratorhoz... Hiba! A könyvjelző nem létezik. 4. Elements of user interface... Hiba! A könyvjelző nem létezik About dialog... Hiba! A könyvjelző nem létezik Selection of halogenerator, halogenerator name Status line... Hiba! A könyvjelző nem létezik Program settings... Hiba! A könyvjelző nem létezik Run controls... Hiba! A könyvjelző nem létezik. 5. Selection of program... Hiba! A könyvjelző nem létezik. 6. Change of program parameters... Hiba! A könyvjelző nem létezik. 7. Start of inhalation... Hiba! A könyvjelző nem létezik. 8. Pause inhalation... Hiba! A könyvjelző nem létezik. 9. Stop inhalation... Hiba! A könyvjelző nem létezik. 10. Saving program settings... Hiba! A könyvjelző nem létezik. 11. Loading program settings... Hiba! A könyvjelző nem létezik. 12. Indication of errors... Hiba! A könyvjelző nem létezik. 13. Retrieving statistics data... Hiba! A könyvjelző nem létezik.

3 1. Tartalomjegyzék Version Date Description of changes 1.0 Nov Initial version 3

4 2. bevezetés Az "Multisalt" androidos alkalmazás célja távvezérlés létre hozása a Prizma által gyártott Multisalt" Halo generátorhoz Az applikáció egy 4,3 vagy újabb androidos eszközzel lehetséges Bluetooth on keresztül Feltételezzük, hogy a felhasználónak elégséges ismeretei vannak egy androidos eszköz elindításához és kapcsolat létesítése egy eszközzel bluetooth-on keresztül Párosítani kell a két eszközt A Multisalt eszköznek a felajánlott neve PS_IF-xxxx ahol az xxxx egy szám A jelszó

5 3. csatlakozás a Halo generátorhoz 1. telepíteni az Android application Multisalt, a PRIZMA-tól. 2. kapcsoljuk be a Halo generátort. 3. kapcsoljuk be az androidos eszközünket, és párosítsuk a PS_IF-xxxx eszközzel. az xxx egy felajánlott szám, ami a Halo generátor száma>>> a jelszó a Multisalt ikon alatt levő> kattintva elindítjuk a Halo generátort. 5. csatlakoztassuk az android eszközt a Halo generátorral. Ha a csatlakozás sikerült a 3,1 kép fog megjelenni az android eszközön NOTE: ha a csatlakozás nem jön, létre az applikáció bezárul Picture 3.1 5

6 6. kattintsunk a PS_IF-xxxx és a csatlakozás után a3.2 kép fog megjelenni a képernyőn Picture 3.2 NOTE: indítsuk újra a multi SALT eszközt. Ha a kapcsolat nem jön létre az alábbi kép fog megjelenni. Picture a felhasználó interfész elemei 4.1. a kommunikációról Az ikon aktiválása a kép jobb felső sarkában a Prizma cég logója jelenik meg 4.2. a Halo generátor kiválasztása, Halo generátor neve Egy androidos eszközzel több Halo generátor vezérlése is lehetséges. Csatlakoztatás után ki kell választani a listából a vezérelni kívánt Halo generátort. A kiválasztható Halo generátor listája a képen látható a kiválasztott Halo generátor megjelenik a képernyőn és vezérelhető 6

7 Picture BLETOOTH a Halo generátor neve a felsősorba n van. felajánlott név PS_IF-xxxx, ahol az xxxx négy egyedi szám mindegyik Halo generátornak külön külön. a felhasznál, megváltoztathatja ezeket a neveket a.ikonra klikkelve 4.3. állapot információ Picture A Halo generátor állapotáról és hiba jelzéseiről a képernyőn láthatóak lásd a (kép 4.3.1) képet a képernyő jobb oldalán Picture Itt látható a Halo generátor működési állapotáról az információ, működési rendellenességek (a Halo generátorvezérlő egysége vagy távvezérlés). 7

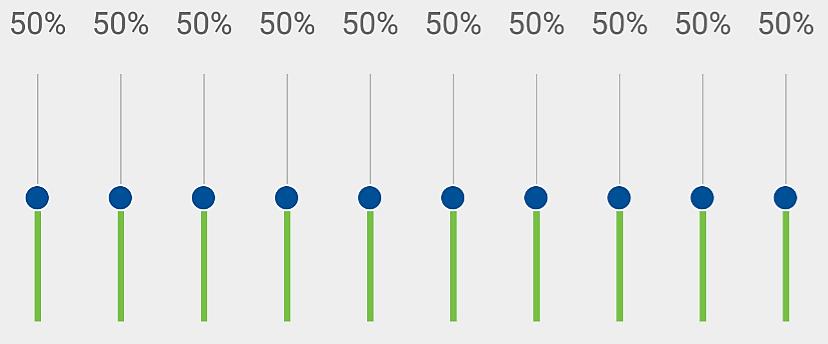

8 A Halo generátoron lévő "M nyomógombbal lehetséges kiválasztani, hogy a helyi vezérlés vagy távvezérlés működjön (kép 4.3.2). ha a piros Led világít az "M"nyomógombon, azt jelenti, hogy a Halo generátor helyi vezérléssel működik. Helyi vezérléssel lehetséges látni a gép működési állapotát, de nem lehet azokat változtatni (paramétereket. ) Picture Ha helyi vezérlés van kiválasztva a képernyőn, az állapot sorban Local control mode üzenet látszik Picture Ahhoz hogy át álljak távvezérlés üzemmódba meg kell nyomni még egyszer az, "M" nyomógombot a Halo generátor vezérlőpanelén. A lámpa M" nyomógombon kialszik, a képernyőn nem látszik a Local control mode szöveg, NOTE: ha a távvezérlés nincs kiválasztva a Halo generátor nem fogad el semmilyen parancsot a számítógéptől Program beállítások Itt lehet beállítani a paramétereket és a kijelzéseket (program settings): a gép működési időtartama, állítható10 és 90 perc között. az időtartam beállításához kattintson rá az.ikon mellett lévő zöld számra Picture a ventilátor sebességének a változtatására húzza a gombot a zöld vonalon % között (slider Fan). Picture a só porlasztás változtatása, 0% és 100% lehetséges (equalizer). 8

9 A kiválasztott időtartam 10 egyenlő részre van osztva. Minden oszlop egy tized időintervallumnak felel meg. itt be lehet állítani a bevinni kívánt só aeroszol mennyiséget minden egyes időintervallumban külön külön. Picture Kilenc különböző beállítás lehetséges, amelyeket eltárolja program egy memóriába Picture Ha több mint 9 programra van, szükség ezeket el lehet tárolni az Android tábla gép memóriába. szintén lehetséges egy számítógép egy memória tárolóba menteni a kívánt programokat 4.5. működés és vezérlés Picture RUN,(működik) PAUSE (szünet), and STOP (állj) nyomógombok a gép működtetésére és állapotának kijelzésére szolgálnak 5. A program kiválasztása Picture Program kiválasztás csak akkor engedélyezett, ha a távirányító módot választja, és nincs munkamenet folyamatban (a Halo generátor STOP állapotban van). Picture 5.1 Válassza ki az 1-9 programot a kiválasztott program értékei láthatóak a képernyőn. 6. a program paramétereinek változtatása. A só mennyiség, a ventilátor sebessége és a munkamenet időtartama csak akkor engedélyezett, ha a távirányító módot választja. Minden paraméter módosítható a munkamenet megkezdése előtt (Halo generátor STOP állapotban van). A munkamenet 9

10 elindítása után csak a ventilátor sebességét lehet változtatni. a sómennyiség beállításához mozgassa a kívánt értékben a 10 oszlopon a gombot 7. A Halo generátor indítása Picture 6.1 A vezérlés csak akkor engedélyezett, ha távirányító üzemmódot választja. indításhoz nyomja meg a RUN nyomógombot. Az androidon megváltozik, az ikon lásd> kép 7.1. Picture 7.1 Az állapot Status RUNNING van a képernyőn és az alsó sorban látszik a fenn maradó idő valamint a kiválasztott időtartam A RUN status idő alatt csak a ventilátor sebességét lehet állítani. Nem lehet változtatni a program számot sem a más beállítást. 10

11 8. szünet állapot A vezérlés csak akkor engedélyezett, ha a távvezérlés van kiválasztva. szünet aktiválása PAUSE nyomógombbal. az androidos eszközön az alábbi ikon látszik kép 8.1. Picture 8.1 Minden motor leáll és a fenn maradó idő áll. A PAUSE módban változtatható a ventilátor sebessége. Nem változtatható a program szám Ha folytatni akarod az elkezdett üzemmódot, nyomd meg a RUN button program folytatódik és a kiválasztott Ha a Halo generátor ajtaja kinyílik, a gép leáll, és szünet állapotba megy (picture 8.2), PAUSED. Door opened! Ha folytatni akarod a beállított programot klikkelj a RUN ikonra. 11

12 Picture leállítás A vezérlő csak abban az esetben működteti a gépet, ha a távvezérlés engedélyezve van. a működés leállítható, ha a STOP ikonra kattintunk. a Halo generátor STOP állapotba kerül, minden parancs engedélyezve van, a fenn maradó idő az eredetileg beállított időtartamot jelez ki. lásd 9.1 kép Picture

13 10. a beállított programok eltárolása A SAVE klikkelésére 10.1 képen lévő felirat jelenik meg. válassza a ki a program nevét és a SAVE ikonra kattintva mentse el. a beállítások a későbbiekben előhívhatóak és használhatóak Picture az elmentett programok betöltése A LOAD ikonra kattintva megjelenik a 11.1 kép. Válassza ki a kívánt programot és klikkeljen a LOAD ikonra. a kiválasztott program betöltődik Picture Hiba üzenetek 13

14 Ha üzem közben az őrlő túlterhelődik, a Halo generátor leáll STOP, és a 12.1 kép jelenik meg az android képernyőjén Picture 12.1 Ha a biztosíték ég ki a gép STOP állapotba kerül, és a 12.2 kép jelenik meg. itt error code fogja kijelezni a hibát. ebben az esetben az Error code: 4 biztosíték hiba Picture

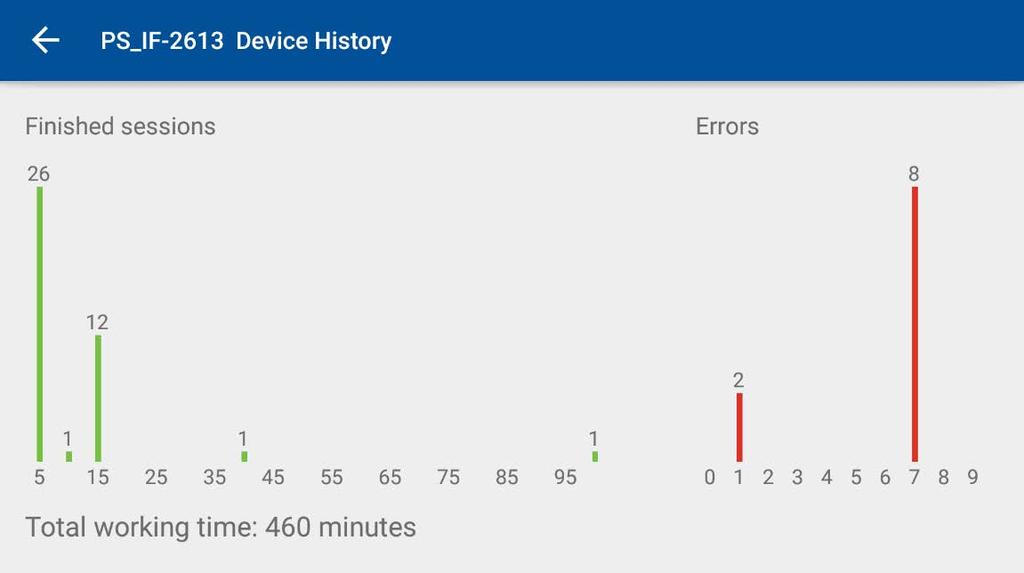

15 13. statisztika adatik vissza nézése A képernyő jobb felső oldalán lévő z ikon megérintésével belépünk az előzmények menübe. rá klikkelve a Device History jelenik, meg mint a képen. Picture 13.1 Itt a befejezett programokról lehet információkat látni. időzónákra osztva 20 oszlopban számoljuk a befejezett programokat valamint a hiba jelenségeket Példa: 26 alkalommal működött a gép 5 perces beállítással, 1 alkalommal 10 perces beállítással, 12 alaklommal 15 perces beállítással 1 szer 40 perces beállítással és 1 alaklommal 99 perces beállítással. az események a fenti diagramon láthatóak. lásd 13.1képet. Két alaklommal volt error 1 hiba és 8 alaklommal error 7 hiba. 15
