1 VESZÉLYES ÁRUK KÜLDEMÉNYDARABOS SZÁLLÍTÁSA A HATÁLYOS ADR JOGSZABÁLY ALAPJÁN OKTATÓ ANYAG JELEK JELÖLÉSEK HUNGÁRIA VESZÉLYESÁRU MÉRNÖKI IRODA E mail: hvesz@hvesz.hu

2 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK KORLÁTOZOTT MENNYISÉGEK (LQ) 3.4. A korlátozott mennyiségekre vonatkozó LQ kódok megszűnnek!!! Veszélyes áru legnagyobb mennyisége belső csomagolásonként illetve tárgyanként jelenik meg!

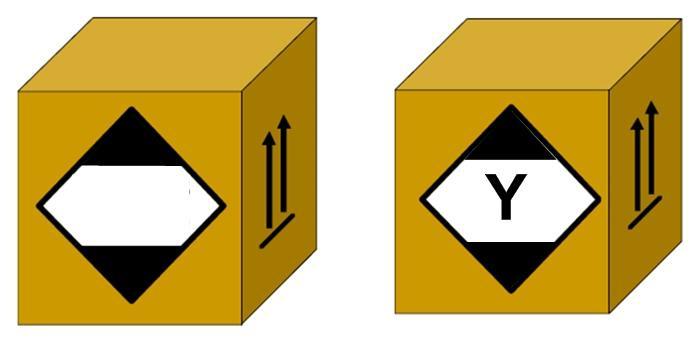

3 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK KORLÁTOZOTT MENNYISÉGEK (LQ) / ban elforgatott négyzet alsó felső rész + a keretek feketék középső rész fehér vagy kellően elütő legkisebb méret 100x100 mm, kicsinyíthető (50x50 mm) keretező vonal vastagsága legalább 2 mm (kicsinyítésnél 1mm) a méret csökkentésénél az arányokat tartani kell Y jelzés középre, jól látható méretben járműnél és konténernél 250x250 mm

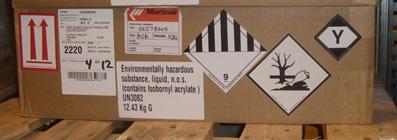

4 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK KORLÁTOZOTT MENNYISÉGEK (LQ) A szakasz szerinti jelöléssel ellátott, veszélyes árut tartalmazó küldeménydarabokat a légi szállításra előírt további bárcákkal és jelölésekkel vagy azok nélkül úgy lehet tekinteni, hogy megfelelnek a szakasz előírásainak és adott esetben a szakasz előírásainak és nem kell ellátni a szakasz szerinti jelöléssel

5 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK KORLÁTOZOTT MENNYISÉGEK (LQ) A szakasz szerinti jelöléssel ellátott, veszélyes árut tartalmazó küldeményeket, amelyek megfelelnek az ICAO Műszaki Utasítások előírásainak, beleértve az 5. és a 6. részben meghatározott minden jelölést és bárcát, úgy lehet tekinteni, hogy megfelelnek a szakasz előírásainak és adott esetben a szakasz előírásainak

6 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK KORLÁTOZOTT MENNYISÉGEK (LQ) Egyesítő csomagolások használata Hacsak az egyesítőcsomagolásban levő minden veszélyes árura jellemző jelek nem láthatóak, az egyesítőcsomagoláson fel kell tüntetni: EGYESÍTŐCSOMAGOLÁS 12 mm betűmagasság Nyelvezet: feladó ország + D/GB/F 3.4 fejezet szerinti jelek A légi szállítást kivéve az bekezdés egyéb rendelkezéseit csak akkor kell alkalmazni, ha az egyesítőcsomagolás olyan más veszélyes árukat is tartalmaz, amelyek nem korlátozott mennyiségben vannak csomagolva és csak ezen más veszélyes árukra vonatkozóan

7 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK KORLÁTOZOTT MENNYISÉGEK (LQ) Szállítóegység jelölése Jelölés: legalább 250x250 mm (12 tonna / 8 tonna)! Ilyenkor nincs szükség az áru összegzett bruttó tömegére

8 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK KORLÁTOZOTT MENNYISÉGEK (LQ) Szállítóegység jelölése A szakaszban előírt jeleknek meg kell felelniük a szakasz előírásainak, azzal az eltéréssel, hogy méretük legalább 250 mm kell legyen. Ha nem korlátozott mennyiségben csomagolt veszélyes árukat szállítanak, ezeket a jeleket el kell távolítani, vagy le kell takarni. 1) LQ 2) LQ + > 1000 pont 3) > 1000 pont?

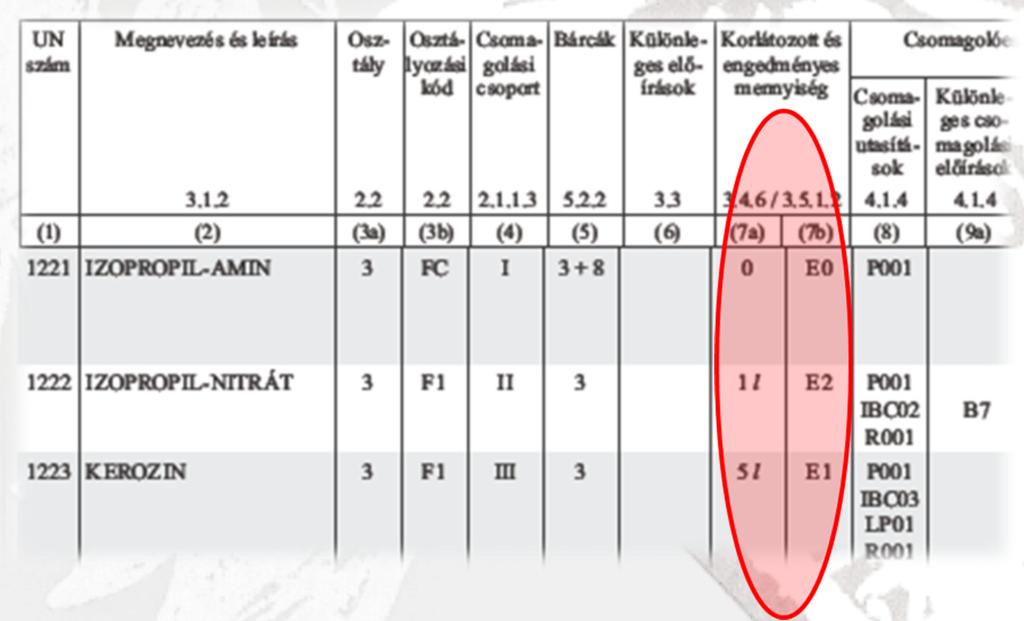

9 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK ENGEDMÉNYES MENNYISÉGEK (EQ) 3.5. kód max nettó menny. belső csomagolás g vagy ml max nettó menny. külső csomagolás g vagy ml E0 nem engedélyezett E E E E4 E

10 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELEK ENGEDMÉNYES MENNYISÉGEK (EQ) négyzet alakú vörös vagy fekete / fehér elütő háttérben mérete minimum 100x100 mm a méret csökkentésénél az arányokat tartani kell a határoló vonal legkisebb mérete esetén is legalább 1 mm vastagság egyetlen bárca száma feladó / címzett ha nincs máshol

11 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELEK ENGEDMÉNYES MENNYISÉGEK (EQ) Egyesítő csomagolások használata Hacsak az egyesítőcsomagolásban levő minden veszélyes árura jellemző jelek nem láthatóak, az egyesítőcsomagoláson fel kell tüntetni: EGYESÍTŐCSOMAGOLÁS 12 mm betűmagasság Nyelvezet: feladó ország + D/GB/F 3.5 fejezet szerinti jel Az bekezdés egyéb rendelkezéseit csak akkor kell alkalmazni, ha az egyesítőcsomagolás olyan más veszélyes árukat is tartalmaz, amelyek nem engedményest mennyiségben vannak csomagolva és csak ezen más veszélyes árukra vonatkozóan

12 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELEK UN BETŰK ÉS SZÁMOK Jelek, Definiálva lett a küldeményeken elhelyezett UN betűk és UN számok magassága/ A 30 liter térfogatot ill. 30 kg nettó tömeget, továbbá palackok esetében a 60 liter víztérfogatot meghaladó küldemények esetében a jelölésnek legalább 12 mm nek kell lennie. Az említett vagy ez alatti értékek esetén legalább 6 mm az előírás a betűk méretére vonatkozóan, Legalább 12 mm > 30 KG / 30 L / 60 L (víztérfogat palackoknál) kivéve a legfeljebb 5 liter térfogatú vagy 5 kg nettó tömegű küldeménydarabokat, ahol azoknak alkalmas méretűnek kell lenniük. Olvasható méret Í= 5 KG / 5L Legalább 6 mm > 5 KG / 5 L, de <=30 KG/30 L

13 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELEK UN BETŰK ÉS SZÁMOK Azok a legfeljebb 60 liter víz térfogatú amelyek a december 31-ig érvényes előírások szerint voltak jelölve, továbbra is használhatók jeleikkel a következő időszakos vizsgálatig, de legfeljebb Június. 30-ig

14 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK VESZÉLYESSÉGI BÁRCÁK *** ** * az osztály száma illetve 4.1/4.2/4.3 esetében a 4 es, 6.1/6.2 él a 6 os ** kiegészítő szöveg / szám / betű ha kell, vagy ha lehet *** osztály szimbóluma, 1.4/1.5/1.6 alosztály / 7E FISSILE 100x100 mm legkisebb méret keretező vonal vastagsága legalább 2 mm körvonalakon belül 5 mm re belső vonal fut körbe a méret csökkentésénél az arányokat tartani kell járműnél és konténernél is nagybárca méretek szerint

15 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK VESZÉLYESSÉGI BÁRCÁK NAGYBÁRCÁK

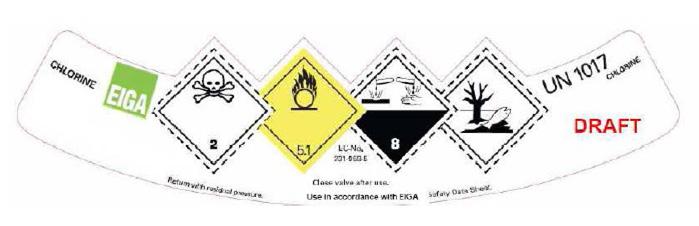

16 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK VESZÉLYESSÉGI BÁRCÁK PALACKOKON Palackok megjelölése! Megjegyzés: Ha a palack átmérője túl kicsi a csökkentett méretű bárca feltüntetéséhez a palack nem hengeres felső részén, a csökkentett méretű bárca elhelyezhető a hengeres részen

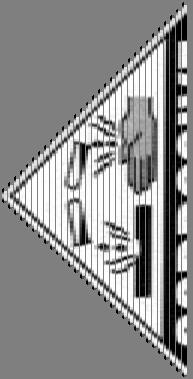

17 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK 9A VESZÉLYESSÉGI BÁRCA UN 3090 FÉMLÍTIUM AKKUMULÁTOROK UN 3091 FÉMLÍTIUM AKKUMULÁTOROK KÉSZÜLÉKBEN / KÉSZÜLÉKKEL EGYBECSOMAGOLVA UN 3480 LÍTIUMION AKKUMULÁTOROK UN 3481 LÍTIUMION AKKUMULÁTOROK KÉSZÜLÉKBEN / KÉSZÜLÉKKEL EGYBECSOMAGOLVA Nr: 9A A jelkép (hét függőleges csík a felső részen) akkumulátor csoport, az egyik törött és lángot bocsát ki, az alsó részen, fekete, a háttér fehér, 9 számjegy, aláhúzva az alsó sarokban A 9A minta szerinti bárca kivételével a bárcákon pont szerinti szöveg is feltüntethető, pl. az UN szám, vagy a veszély jellegét leíró szavak.. A 9A szerinti minta nagybárcaként nem használható Fuvarokmányban nem használható, az osztály számát kell rögzíteni!!

18 VESZÉLYES ÁRUK SZÁLLÍTÁSA EGYESÍTŐCSOMAGOLÁSOK KÉPZÉSE JELÖLÉSE EGYESÍTÕCSOMAGOLÁS OVERPACK Elhelyezés Nyíllal ellátott küldemények elhelyezésére vonatkozó előírás a jövőben kiterjed, az egyesítő csomagolásokra is. UN1170 Ez a módosítás a palettás egyesítő csomagolásoknál nem értelmezhető, de az ábrán látható csomagolások kezelésénél igen

19 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELEK NAGYBÁRCÁK A nagybárcáknak az pontban a 7 osztály nagybárcáira és az bekezdésben a környezetre veszélyes anyag jelölésre előírtakkivételével az ábra szerintinek kell lenniük. Ahol nincs méret megadva, a kivitelnek megközelítőleg a bemutatottal arányosnak kell lennie

20 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK VESZÉLYESSÉGI BÁRCÁK NAGYBÁRCÁK A ig érvényes előírásokat ig tovább lehet alkalmazni! ENSZ ECOSOC SUB COMMITTEE mindent egységesít a jelölések megfogalmazásában ENSZ ajánlások követése feladat Átmeneti idő rövid A bárcáknak szín, jelkép és forma tekintetében meg kell felelni az pontban látható bárcákkal. Elfogadhatók azonban más közlekedési ágazatra előírt hasonló bárca is, amelyen csak olyan kisebb eltérés van, amely a bárca nyilvánvaló jelentését nem befolyásolja

21 VESZÉLYES ÁRUK SZÁLLÍTÁSA SZÁLLÍTÁSI MÓDOK / IBC k és LP k jelölése: 450 liter felett a két szemben lévő oldalon UN szám Veszélyességi bárca UN 1789 UN 1789 Kiskonténerek (max. 3m 3 ) jelölése nagybárcával vagy veszélyességi bárcával

22 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK HALMAZOLHATÓSÁG (IBC LP) Azok a január 1-je előtt gyártott vagy átalakított nagycsomagolások, amelyek nem felelnek meg a betűk és számok magasságára és a jelképre vonatkozó bekezdés január 1-jétől érvényes előírásainak, tovább használhatók. A jan. 1-je előtt gyártott vagy átalakított nagycsomagolásokat nem kell ellátni a bekezdés szerinti legnagyobb megengedett halmazolási terhelés jelöléssel. -legnagyobb megengedett halmazolási terhelés kilógrammban - felirat mérete a halmazolható tömegre 12 mm

23 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELEK KÖRNYEZETRE VESZÉLYES ANYAGOK főveszélyként: - UN3077 / UN től járulékos veszélyként: szerint vizsgáltakra 2011-től kötelező

24 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELEK KÖRNYEZETRE VESZÉLYES ANYAGOK Környezetre veszélyes anyagok jelölése szilárd anyag > 5 kg folyadék > 5 liter csúcsára állított négyzet / rombusz 45 os szögek 100x100 mm legkisebb méret keretező vonal vastagsága legalább 2 mm a méret csökkentésénél az arányokat tartani kell járműnél és konténernél is nagybárca méretek szerint Gázpalackok jelölése környezetre veszélyes jelzéssel

25 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK KÖRNYEZETRE VESZÉLYES VESZÉLY JEL Egyesítő csomagolások jelölése környezetre veszélyes jellel Az egyesítőcsomagolások használata során, ha a küldeménydarabokra elő van írva a környezetre veszélyes jelölés is az bekezdés szerint, akkor ezt az egyesítő csomagolásokon szintén ki kell ismételni. (feltéve, hogy azok jelölése kívülről nem látható),

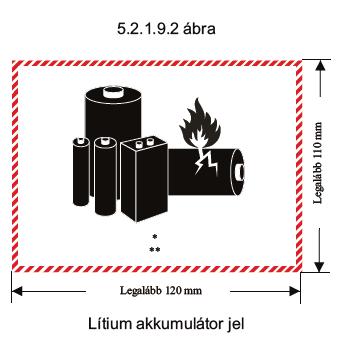

26 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELEK LÍTIUM AKKUMULÁTOR JEL SP188 szerint (*) UN szám (**) telefonszám, további információhoz o Különböző UN számok esetén, mindegyik feltüntetendő o Téglalap alakú o Szélén vonalkázott, vörös színű o Minimális méret rögzítve o Vonalkázás szélessége min. 5 mm o Méretek 105x74 mm ig csökkenthetők

27 VESZÉLYES ÁRUK SZÁLLÍTÁSA ÁLLÓ HELYZETET JELÖLŐ NYÍL Irányában szállítandó 1 Kifolyás veszélyére figyelmeztet pl: folyadékot tartalmazó levehető tetővel ellátott csomagolásoknál, szellőztető berendezéssel ellátott Csomagolásoknál a mélyhűtött cseppfolyósított gázok tartályainál. Mindig a 2 szemben lévő oldalon kell elhelyezni! Irányában szállítandó

28 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELEK FELIRATOK (MAGAS HŐMÉRSÉKLET) Ha a hőmérséklet folyadék 100 C szilárd 240 C méret változásnál az arányokat egyenlő oldalú háromszög jelölés színe vörös oldalak legkisebb mérete 250x250 mm a többi részlete arányos legyen SP

29 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK VESZÉLYESSÉGI BÁRCÁK NAGYBÁRCÁK Magas hőmérsékletű anyag jelölés (250x250 mm) Környezetre veszélyes anyagok különleges jelölése (250x250 mm) Megjegyzés: A legfeljebb 3000 liter térfogatú tankkonténereknél vagy mobiltartányoknál, ahol a rendelkezésre álló felület nem elegendő az előírt jelek felvitelére, az oldalak legkisebb mérete 100 mm re csökkenthető

30 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK KÖRNYEZETRE VESZÉLYES JEL A környezetre veszélyes anyag jelölésnek a konténerekre, MEG konténerekre, tankkonténerekre, mobil tartányokra és járművekre az bekezdésben leírtnak és az ábrán bemutatottnak kell lennie, azzal az eltéréssel, hogy a legkisebb méret 250 x 250 mm. Az szakasz bárcákra vonatkozó előírásait erre a jelölésre értelemszerűen alkalmazni kell

31 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELEK GÁZOSÍTÓSZERES FERTŐTLENÍTÉSRE FIGYELMEZTETŐ JEL UN3359 Gázosítószer hatása alatt álló áruszállító egység 9 Metil-Bromiddal [ én] [10.30-kor] [ én] téglalap alakú legkisebb méret szélessége 400 x magassága 300 mm keretező vonal legkisebb vastagsága 2 mm jelölés fehér háttérre feketével betűk magassága minimum 25 mm a többi részlete arányos legyen Nem ADR! 9 es bárca nem kell!! A belépő személy a feliratot jól lássa! Veszély! Ezt az egységet gázosító szerrel (Név) fertőtlenítették (Dátum, óra) Tilos a belépés!!! Betű: min. 25 mm, fekete Szellőztetés után a jelölést el kell távolítani!

32 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK FELIRATOK (HŰTŐKÖZEGRE / KONDÍCIONÁLÓ KÖZEGREFIGYELMEZTETŐ JEL téglalap alakú legkisebb méret szélessége 150 x magassága 250 mm Figyelem jelzés vörös vagy fehér színű betűk magassága minimum 25 mm a többi részlete arányos legyen * Pl. SZÉN-DIOXID, SZILÁRD **HŰTŐKÖZEGKÉNT /KONDICIONÁLÓ KÖZEGKÉNT Min. 25 mm NAGYBETŰ, egy sorban, ha nem fér el, lehet kisebb a betű!

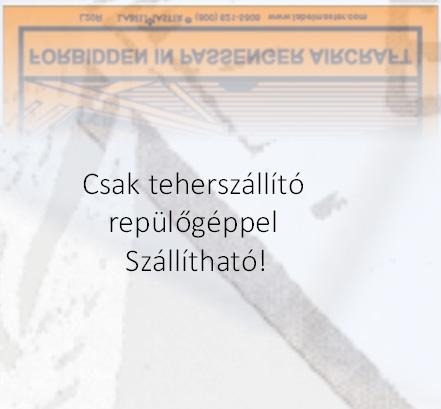

33 VESZÉLYES ÁRUK SZÁLLÍTÁSA SZÁLLÍTÁSI MÓDOK IATA JELEK Mágneses anyag! Csak teherszállító repülőgéppel Szállítható! Mélyhűtött cseppfolyósított gázt tartalmaz! Az árut közvetlen hőtől és napsugárzástól, védeni!

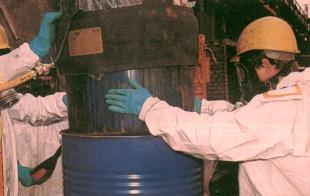

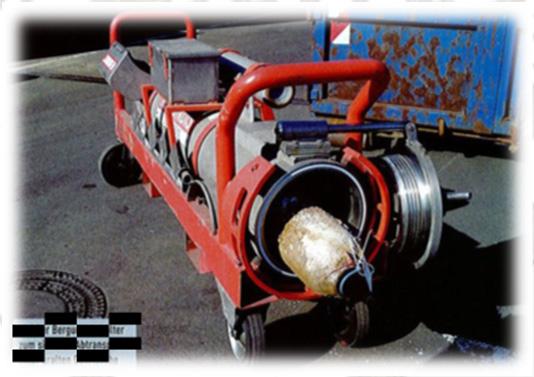

34 VESZÉLYES ÁRUK SZÁLLÍTÁSA JELÖLÉSEK FELIRATOK (EGYESÍTŐ / KÁRMENTŐ CSOMAGOLÁS) KÁRMENTŐ CSOMAGOLÁS SALVAGE Az új fogalomként megjelenő kármentő nyomástartó tartályt (lásd ) is el kell majd látni a KÁRMENTŐ CSOMAGOLÁS felirattal
