1 CDC 200/600 (-SBD)-BSY+ CDC-PC xxxx-t02 A konzolkészleteket külön kell rendelni hu Eredeti használati útmutató Oldal Csatlakozás Oldal Méretek Oldal

2 Rendeltetésszerű használat - Villanymotoros lánchajtás homlokzati és tetőbe épített ablakok és fedelek nyitásához és zárásához - Üzemi feszültség 24 VDC - Használható füstelvezető nyílásokhoz D+H Euro-RWA a DIN EN szabványnak megfelelően valamint mindennapos szellőztetési feladatokhoz - Csak beltéri használatra alkalmas Biztonsági előírások Üzemi feszültség 24 V DC! Ne csatlakoztassa közvetlenül az elektromos hálózathoz! - A berendezést csak képzett villanyszerelő kötheti be - A kézzel hozzáférhető területeken zúzódásveszély áll fenn - A hajtásrendszerek mozgástartományában senki nem tartózkodhat - A vezérlőrendszert gyerekek számára nem hozzáférhetően kell felszerelni - Ügyeljen a lánc nyomóterhelés diagramjára! - Csak száraz helyiségekben használja - Csak beltéri használatra alkalmas. Amennyiben az eső beázást okozhat, használjon esőjelzőt - Csak módosítatlan, eredeti D+H alkatrészeket használjon Tartsa be a vörös, a biztonsági előírásokat tartalmazó papíron leírtakat. Minimális szárnymagasság / - szélesség x x Teljesítményjellemzők - Mikroprocesszorral vezérelt BSY+ szinkron elektronika a biztos és precíz szinkronjáráshoz akár 8 hajtásrendszer esetén is - Egyedileg programozható az SCS szoftverrel - RWA nagysebességű funkció (gyorsjárat a NYITÁS irányába) - Különösen halk szellőztetőüzemben a csökkentett motorfordulatszámnak köszönhetően - Vedelmi rendszer a fő zaroelen - Az áramellátás és a buszjelek legfeljebb 3 hajtásrendszerhez köthetők be párhuzamosan - Az áramellátás balról és jobbról is beköthető - Szigetelés tehermentesítése a zárási folyamat befejeztével - A hajtásrendszerre közvetlenül csatlakoztatható egy kiegészítő, a záróélen található, becsípődés ellen védő léc (SKS-opció) Csomag tartalma Hajtóegység 2,5 m-es Szilikonkábel. Az adott ablaktípustól függően különböző konzolkészletek kaphatók. Lánctípusok A hajtásrendszer beszerelése előtt át kell tekinteni a konzolkészlet beszerelési útmutatóját. Az ebben található beszerelési utasításokat feltétlenül be kell tartani. Különösen ügyeljen SBD/SBU láncok használata esetén. Normál lánc Ívben futó lánc -SBD Nyomóterhelés diagram Ívben futó lánc -SBU Ügyeljen a láncra engedélyezett maximális nyomóterhelésre! A lánc maximális nyomóterhelése nem egyezik meg automatikusan a hajtásrendszer maximális nyomóerejével! A megadott adatok abban Az esetben érvényesek, ha a hajtásrendszer nem elforgathatóan van felszerelve! Normál lánc Minimális szárnymagasság (mm) = Löket (mm) x 3,9 Ívben futó lánc -SBD Löket Minimális szárnymagasság 400 mm = 650 mm 500 mm = 800 mm 600 mm = 950 mm Nyomóterhelés (N) 200N 150N 100N 50N 100 mm -SBD / -SBU 200 mm Löket 300 mm 400 mm Normál 600 mm 2/8 CDC 200/600(-SBD)-BSY+

3 Műszaki adatok Típus CDC 200/600-BSY+ CDC 200/600 -SBD-BSY+ Áramellátás 24 VDC, ±15%, 1,0 A 24 VDC, ±15%, 0,83 A Lánctípus Normál lánc Ívben futó lánc Névleges nyomóerő 200 N 150 N Névleges reteszelőerő kb N Élettartam > dupla löket Ház Alumínium présöntvény Védelmi módszer IP 50 Hőmérséklettartomány C Hőstabilitás 30 perc / 300 C Névleges lökethossz * max. 600 mm Kiegészítő funkciók: * Aktív záróélvédelem = aktiválva (3 ismételt löket) Szigetelés-tehermentesítő = aktiválva (Tehermentesítő löket max. 0,2 mm) * Az SCS szoftver segítségével programozható Mozgási sebességek és erők Zárási tartományok Normálüzem = RWA-gyorsjárat = 23 5 mm/s 150 N 77 mm CDC 200/600-BSY+: = 200 N, 6,7 mm/s = 200 N, 11,4 mm/s 6,7 mm/s 200 N CDC 200/600-SBD-BSY+: = 150 N, 6,7 mm/s = 150 N, 11,4 mm/s + kb. 20% lekapcsolási tartalék (rövid ideig) Záróélvédelem ZÁRÁS irányban a hajtásrendszer aktív védelemmel rendelkezik a fő záróél mentén. Amennyiben túlterhelést érzékel a 3-as és a 2-es zárási tartományban, a hajtásrendszer 10 másodpercig ismét elindul a NYITÁS irányba. Ezután a hajtásrendszer ismét a ZÁRÁS irányba mozog. Amennyiben 3 próbálkozás után sem lehetséges a bezárás, a hajtásrendszer leáll ebben a helyzetben. Ezen felül a hajtásrendszer passzív védelemmel. A rendszer a zárási sebességet a 2-es és az 1-es zárási tartományban 5 mm/s értékűre csökkenti. Mellék záróél Fő záróél Mellék záróél A mellék záróéleken jelentősen nagyobb erők is felléphetnek. A kézzel hozzáférhető területeken zúzódásveszély áll fenn. CDC 200/600 (-SBD)-BSY+ 3/8

4 Beszerelési utasítások A hajtásrendszer-készletek gyárilag be vannak állítva. Amennyiben módosít a kiszállításkori állapoton (például kivesz egy hajtásrendszert a meglévő hajtásrendszer-készletből, vagy egy újjal kiegészíti azt), a hajtásrendszereket az SCS szoftver használatával újra kell programozni. A hajtásrendszereket feszültségmentesen kell beszerelni. Így biztosítható, hogy a terhelés egyenlően Slave 1 oszoljon meg a Slave 2 hajtásrendszerek Master 3 között. Slave 1 Függőlegesen működtetett, húzóigénybevételt jelentő felhasználás (például tetőnyílások) során az erőket szükség esetén az SCS szoftver használatával be kell állítani. Amennyiben az x méret a beszerelés után egyenlő vagy nagyobb mint 23 mm, az SCS szoftver segítségével nullaállítást kell végezni. A zárási területek mindig az adott új nullaponthoz képest tolódnak el. X 23 mm? Dugasz érkiosztása Csatlakozás: Oldal 6/7 (GY) zöld sárga narancssárga barna fekete fehér szürke Alap * Opció. -SGI/-SKS / SA / SZ OG (n.c.) HS GN (Data b) YE (Data a) BN () WH () GY (-SGI / SKS / SA / SZ) PK (+SGI / SKS / SA / SZ) GN (Data b) YE (Data a) BN () WH () GY (BRV) OG (HS) GN (Data b) YE (Data a) BN () WH () (PK) rózsaszín * Csak akkor alkalmazható, ha van legalább egy, két hajtásrendszert tartalmazó szinkroncsoport, egyébként nem a HS-funkció Opció. -BRV 4/8 CDC 200/600(-SBD)-BSY+

5 Funkció bemutatása Egy CDC -BSY+ szinkroncsoport akár 8 hajtásrendszerből is állhat, amelyek egy buszon keresztül kommunikálnak egymással. Minden hajtásrendszernek saját címe van. Ez az SCS szoftver használatával konfigurálható. A szinkroncsoport utolsó hajtásrendszere a fő hajtás. Ez vezérli a többi, alárendelt hajtásrendszert. Az egy szinkroncsoportban lévő hajtásrendszerek kifejtett erejének különbségeit egy intelligens, erő- és pozíciószabályozó rendszer egyenlíti ki. Egy hajtásrendszer zavara, illetve kiesése esetén a rendszer minden hajtásrendszert automatikusan lekapcsol. Zavarkeresés Szemrevételezéses ellenőrzés: Csak egy fő hajtás lehet a rendszerben. A hajtás címe fel van ragasztva a hajtásra. Egy csoportban egy darab fő 2 hajtásrendszer, valamint egy darab alárendelt 1 hajtásrendszer található. Figyelem: csak a szállításkori állapotra vonatkozik. Miután a hajtásrendszereket újrakonfigurálta az SCS szoftver használatával, a gyári címzés érvényét veszti! Kábelezés: Megfelelően van bekábelezve a csoport? Ezt a kapcsolási rajzok alapján állapíthatja meg Nullaállítás: Hajtsa végre a nullaállítást. Ehhez az SCS szoftverre, vagy a MAG 502 különleges mágnesre van szükség. Hívja fel a D+H szervizt: A hajtásrendszereket konfigurálni kell. Ehhez az SCS szoftver szükséges. Karbantartás és tisztítás Az ellenőrzést és karbantartást a D+H karbantartási utasításainak betartásával kell végezni. Csak eredeti D+H cserealkatrészeket használjon. Az üzembe helyezést kizárólag a D+H hajthatja végre. Az esetleges szennyeződéseket törölje le egy száraz, puha kendővel. Ne használjon tisztító- vagy oldószereket. Megfelelőségi nyilatkozat Kizárólagos felelősséget vállalunk azért, hogy a Műszaki adatok pontban leírt termék megfelel a következő előírásoknak: 2004/108/EG, 2006/95/EG A műszaki dokumentáció a következő címen érhető el: D+H Mechatronic AG, D Ammersbek, Németország Thomas Kern Elnök Maik Schmees Jogi képviselő, műszaki vezető Jótállás Minden D+H termékre 2 év jótállás érvényes. A jótállás a berendezés dokumentált átadásától kezdődően legfeljebb a kiszállítási dátum után 3 évig érvényes, csakis abban az esetben, ha a beszerelését, valamint üzembe helyezését egy, a D+H által erre felhatalmazott szervizpartner vagy forgalmazó végezte. Amennyiben D+H termékeket más gyártóktól származó berendezésekhez csatlakoztat, vagy D+H termékeket más gyártótól származó alkatrészekkel vegyesen használja, megszűnik a D+H jótállás. Hulladékelhelyezés Az elektromos berendezéseket, tartozékokat és a csomagolást környezetbarát módon újra kell hasznosítani. Elektromos berendezéseket soha ne dobjon a háztartási szemétbe. Csak EU országok esetében: A 2002/96/EG, az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv és annak a nemzeti jogrendsz e r e k b e á t ü l t e t e t t v e r z i ó j a a l a p j á n a használhatatlanná vált elektromos berendezéseket elkülönítve kell gyűjteni, és környezetbarát módon újra kell hasznosítani. CDC 200/600 (-SBD)-BSY+ 5/8

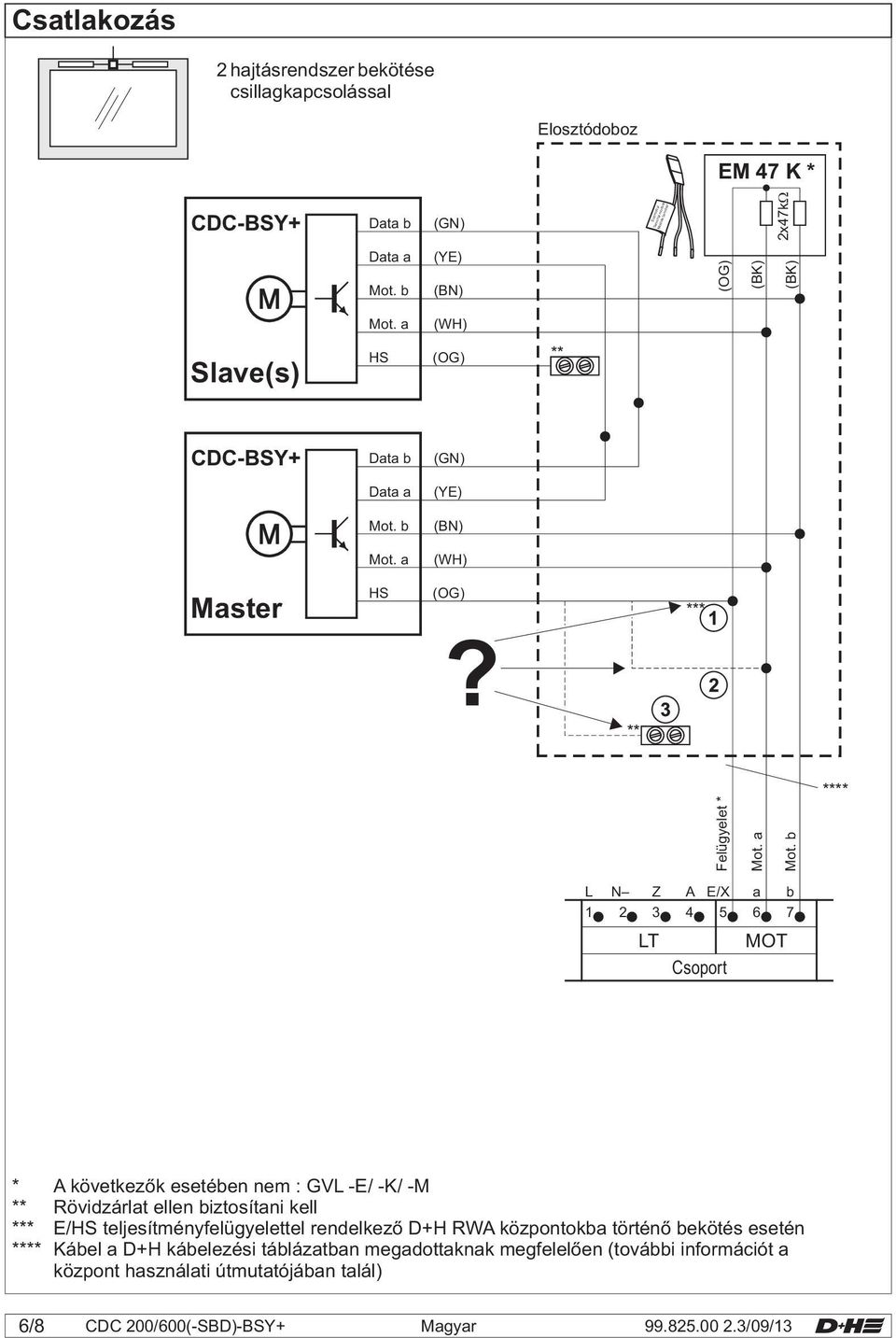

6 Csatlakozás 2 hajtásrendszer bekötése csillagkapcsolással Elosztódoboz EM 47 K * CDC-BSY+ Data b Endmodul Terminal module Module terminal 2x47kW Data a? Slave(s) HS CDC-BSY+ Data b Data a Master HS * Felügyelet * L N Z A E/X a b LT MOT Csoport * A következők esetében nem : GVL -E/ -K/ -M Rövidzárlat ellen biztosítani kell * E/HS teljesítményfelügyelettel rendelkező D+H RWA központokba történő bekötés esetén Kábel a D+H kábelezési táblázatban megadottaknak megfelelően (további információt a központ használati útmutatójában talál) 6/8 CDC 200/600(-SBD)-BSY+

7 Csatlakozás 2, legfeljebb 3 párhuzamosan kötött hajtásrendszer CDC-PC xxxx-t02 Elosztódoboz CDC-BSY+ Slave(s) CDC-BSY+ Master EM 47 K * Endmodul Terminal module Module terminal 2x47kW Data b Data a Data b Data a HS HS? * Felügyelet * L N Z A E/X a b LT MOT Csoport High-Speed High-Speed High-Speed Normálüzem RWA-gyorsjárat (GY) zöld sárga narancssárga barna fekete fehér szürke CDC 200/600 (-SBD)-BSY+ 7/8

8 Méretek 30 mm 530 mm = = 35 mm 365 mm 165 mm D+H Mechatronic AG Georg-Sasse-Str Ammersbek, Germany Tel. : Fax : info@dh-partner.com D+H Mechatronic AG, Ammersbek A műszaki változtatások joga fenntartva 100 % Újrahasznosított papír
