1 3M Ipari ragasztók 3M Scotch-Weld EPX ragasztási rendszerek Gyors összeszerelés Nagyobb termelékenység Gazdaságos gyártás Tiszta felhasználás Pontos adagolás Felhasználóbarát készülékek Two-component structural adhesives and hardware Kétkomponensű szerkezeti ragasztók és felhordó készülékek

2 Mit értünk szerkezeti ragasztón? A 3M nagy kötésszilárdságú szerkezeti ragasztói alapjában véve nagy teherbírású ragasztók. A kötésszilárdság gyakran olyan erős, vagy erősebb, mint maga a ragasztandó anyag szilárdsága. A 3M kétkomponensű szerkezeti ragasztókhoz kifejlesztett Scotch-Weld EPX (Exact Proportional Mixing = pontos arányban történő keverés) felhordási rendszere gyors, gazdaságos, tiszta, pontos feldolgozást és gyors összeszerelést biztosít. A rendszer részei: Akár egy cm 2 -es ragasztott felület is elegendő egy átlagos gépkocsi földről történő felemeléséhez, ahogy az a képen is látszik. Általánosságban, ezek a szerkezeti ragasztók elegendő kohéziós erővel és kúszási ellenállással rendelkeznek ahhoz, hogy tartósan rögzítsenek nagy terhelésnek kitett szerkezeti elemeket, lehetővé téve ezzel a mechanikai és hegesztett kötések kiváltását sok ipari alkalmazásban. Scotch-Weld EPX kézi felhordó pisztoly vagy Scotch-Weld EPX pneumatikus felhordó pisztoly Kétkomponensű ragasztók ikerkartusban Statikus keverőcső A ragasztót pontszerűen vagy folyamatos csíkban tudjuk felvinni. Az adagolás, keverés, felhordás egyetlen egy művelettel elvégezhető, és állandó, meghatározott minőséget érünk el. Ezek a 3M szerkezeti ragasztók tartós, nagy szilárdságú kötést biztosítanak a legkülönbözőbb anyagokon, mint pl. fémeken, üvegen, kerámián, fán, műanyagokon, gumikon, stb. A szerkezeti ragasztók használatában a repülőgépiparnak úttörő szerepe van. Sok más iparág is élvezi a 3M csúcsminőségű ragasztóinak és innovatív EPX felhordási rendszerének előnyeit. Kritikus ragasztó tulajdonságok Merev ragasztótípusok a statikus terheléssel járó és magas nyírószilárdságot igénylő alkalmazásokhoz (SW DP 0, SW DP 270, SW DP 760) Rugalmas ragasztótípusok a dinamikus és lökésszerű terhelésekhez (SW DP 5, SW DP 125, SW DP 190, SW DP 609, SW DP 6) Szívós ragasztótípusok, melyek egyesítik a merev és a rugalmas típusok előnyeit, vagyis a jó lefejtési szilárdságot, a magas nyírószilárdságot és a jó ütésállóságot (SW DP 1, SW DP 4, SW DP 460, SW DP 490, SW DP 801, DP 8, DP 8005, DP 80) Hasznos meghatározások a ragasztásban Szerkezeti ragasztó = a nyírószilárdság legalább 7 MPa 24 C-on mérve. Feldolgozási szilárdság = az az idő, amíg az összeragasztott rész eléri azt a szilárdságot, ami már lehetővé teszi a további feldolgozást. Ez függ a ragasztandó anyagoktól, a hőmérséklettől és a páratartalomtól. Nyitott idő = az az idő, amíg a ragasztó még elég ahhoz, hogy megfelelően nedvesítse a felületet. MPa = 1 MPa = 1 N/mm 2 = 145 psi N/cm = Newton / 1 cm szélesség

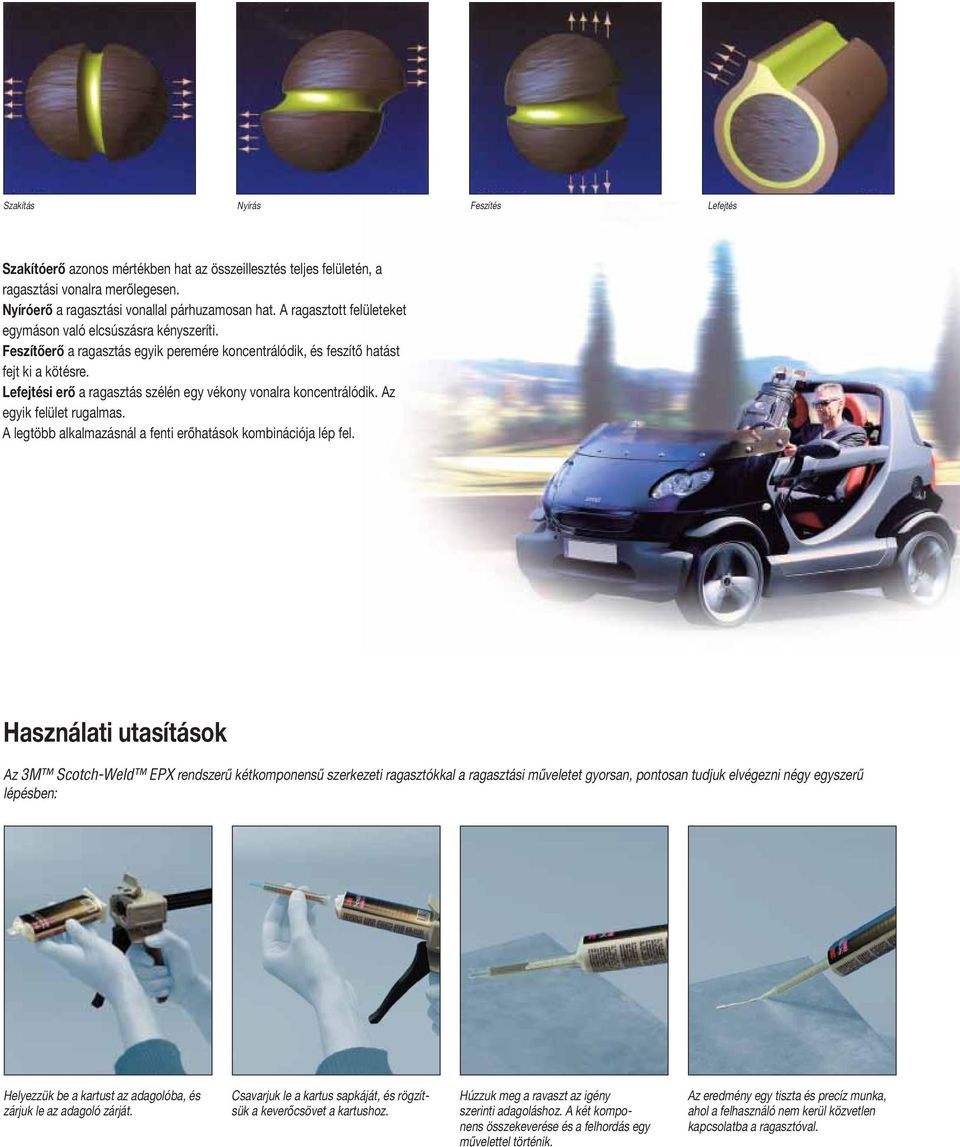

3 Szakítás Nyírás Feszítés Lefejtés Szakítóerő azonos mértékben hat az összeillesztés teljes felületén, a ragasztási vonalra merőlegesen. Nyíróerő a ragasztási vonallal párhuzamosan hat. A ragasztott felületeket egymáson való elcsúszásra kényszeríti. Feszítőerő a ragasztás egyik peremére koncentrálódik, és feszítő hatást fejt ki a kötésre. Lefejtési erő a ragasztás szélén egy vékony vonalra koncentrálódik. Az egyik felület rugalmas. A legtöbb alkalmazásnál a fenti erőhatások kombinációja lép fel. Használati utasítások Az 3M Scotch-Weld EPX rendszerű kétkomponensű szerkezeti ragasztókkal a ragasztási műveletet gyorsan, pontosan tudjuk elvégezni négy egyszerű lépésben: Helyezzük be a kartust az adagolóba, és zárjuk le az adagoló zárját. Csavarjuk le a kartus sapkáját, és rögzítsük a keverőcsövet a kartushoz. Húzzuk meg a ravaszt az igény szerinti adagoláshoz. A két komponens összekeverése és a felhordás egy művelettel történik. Az eredmény egy tiszta és precíz munka, ahol a felhasználó nem kerül közvetlen kapcsolatba a ragasztóval.

4 Műszaki adatok Termékszám Leírás Ragasztó típus EPOXI ragasztók SW DP 0 Fémek, üveg, kerámiák és sok más anyag ragasztására. Magas nyírási szilárdság statikus terheléseknél. (merev) Kiváló folyási tulajdonság, ezért tokozásra is alkalmas. UL minősítés. SW DP 5 Különösen eltérő, magas hőtágulású anyagok ragasztására. Magas kötésszilárdság. (rendkívül rugalmas) Nagyon jó folyási tulajdonság, ezért nagyon jól használható tokozásra. SW DP 1 Különösen alkalmas fém és műanyag ragasztására statikus és dinamikus terheléseknél. SW DP 125 Különösen alkalmas műanyagok és fémek ragasztására, ahol követelmény a rugalmasság és a lefejtési szilárdság. Mint a SW DP 190, de gyorsabban eléri a feldolgozási szilárdságot. SW DP 190 Különösen alkalmas műanyagok és különböző gumifajták, valamint fémek ragasztására, ahol követelmény a rugalmasság és a lefejtési szilárdság. UL-minősítés. SW DP 270 Különösen alkalmas elektronikai felhasználásra, tokozásra, kiöntésre, védelemre és réslezárásra. A rézen nem okoz korróziót, (merev) minimális exoterm reakció (hőfejlődés) és zsugorodás (ezért alkalmas optikai részek, pl. lencsék ragasztására is). UL-minősítés. SW DP 4 Kiemelkedő stabilitás statikus és dinamikus terhelésnél. Magas ütésállóság. Kiváló kötésszilárdság és öregedési tulajdonságok. SW DP 460 Mint a SW DP 4, de hosszabb nyitott idő. UL-minősítés. SW DP 490 Mint a SW DP 4, de magas hőállósággal (120 C). Tixotróp, nem folyik meg, így függőleges felületen is könnyen használható. SW DP 760 Különösen magas hőmérséklet-állóságot (230 C) igénylő alkalmazásokhoz. (merev) SW DP 600 SL (merev) SW DP 609 SW DP 6 SW DP 620 NS POLIURETÁN ragasztók Betonjavításra és kisebb igénybevételnek kitett kötőelemek rögzítésére. Önterülő. Rövid kötésidő. Csak vízszintes felületen való alkalmazásra. Magas hőmérséklet-állóság. Felhordáshoz a 3 ml-es kartusokhoz szokásos adagolót használjuk. Különösen műanyagok és fa ragasztására. Jó lefejtési szilárdság, viszkozitás és rugalmasság. Minimálisan. Mint a SW DP 609, de átlátszó, nem sárguló, UV-álló tulajdonsága következtében ideális olyan alkalmazásokhoz, ahol követelmény a jó vizuális hatás, és hogy a ragasztás hosszú ideig átlátszó maradjon. Jó folyási tulajdonság. Speciálisan fa, lakkozott/primerezett fém felületek és sokféle műanyag ragasztására (PE, PP, PTFE felületre nem alkalmas). Hosszú nyitott idő. Magas hőmérséklet-állóság. AKRIL ragasztók SW DP 801 Kiválóan alkalmas műanyagok, elasztomerek és fémek ragasztására. Jó ütésállóság. Statikus és dinamikus terhelésekhez Nagyon rövid nyitott idő és gyors kötésidő. SW DP 805 Fémek és műanyagok pl. PC, PMMA, PVC ragasztására. Rövid nyitott idő. Kiváló nyíró- és lefejtési szilárdság. SW DP 8 Mint a SW DP 801, de hosszabb a nyitott idő. A legtöbb akril ragasztónál lényegesen kisebb szaghatás. SW DP 8005 Új, innovatív termék, különösen alacsony felületi energiájú műanyagok (mint a PE és a PP) egymáshoz, vagy más anyagokhoz történő ragasztására előzetes felületi kezelés nélkül. SW DP 80 Min a SW DP 8005, de hosszabb, perces nyitott idő.

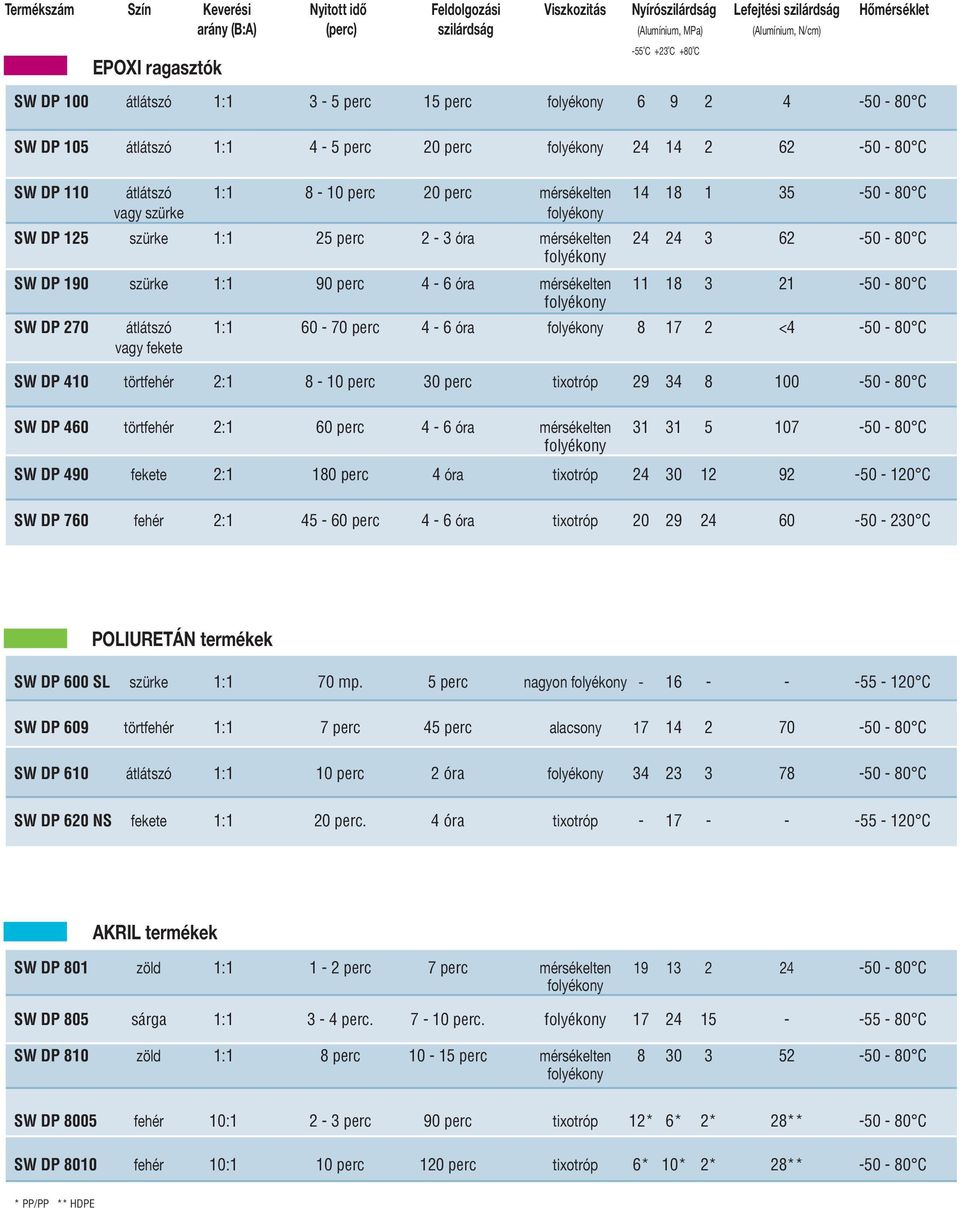

5 Termékszám Szín Keverési Nyitott idő Feldolgozási Viszkozitás Nyírószilárdság Lefejtési szilárdság Hőmérséklet arány (B:A) (perc) szilárdság (Alumínium, MPa) (Alumínium, N/cm) EPOXI ragasztók -55 C +23 C +80 C SW DP 0 átlátszó 1:1 3-5 perc 15 perc C SW DP 5 átlátszó 1:1 4-5 perc 20 perc C SW DP 1 átlátszó 1:1 8 - perc 20 perc mérsékelten C vagy szürke SW DP 125 szürke 1:1 25 perc 2-3 óra mérsékelten C SW DP 190 szürke 1:1 90 perc 4-6 óra mérsékelten C SW DP 270 átlátszó 1: perc 4-6 óra < C vagy fekete SW DP 4 törtfehér 2:1 8 - perc 30 perc tixotróp C SW DP 460 törtfehér 2:1 60 perc 4-6 óra mérsékelten C SW DP 490 fekete 2:1 180 perc 4 óra tixotróp C SW DP 760 fehér 2: perc 4-6 óra tixotróp C POLIURETÁN termékek SW DP 600 SL szürke 1:1 70 mp. 5 perc nagyon C SW DP 609 törtfehér 1:1 7 perc 45 perc alacsony C SW DP 6 átlátszó 1:1 perc 2 óra C SW DP 620 NS fekete 1:1 20 perc. 4 óra tixotróp C AKRIL termékek SW DP 801 zöld 1:1 1-2 perc 7 perc mérsékelten C SW DP 805 sárga 1:1 3-4 perc. 7 - perc C SW DP 8 zöld 1:1 8 perc - 15 perc mérsékelten C SW DP 8005 fehér :1 2-3 perc 90 perc tixotróp 12* 6* 2* 28** C SW DP 80 fehér :1 perc 120 perc tixotróp 6* * 2* 28** C * PP/PP ** HDPE

6 3M Scotch-Weld EPX ragasztókiválasztás Nyitott idő - Feldolgozási szilárdság Termék SW DP 0 SW DP 5 SW DP 1 SW DP 125 SW DP 190 SW DP 270 SW DP 4 SW DP 460 SW DP 490 SW DP 760 SW DP 600 SL SW DP 609 SW DP 6 SW DP 620 NS SW DP 801 SW DP 805 SW DP 8 SW DP 8005 SW DP , Nyitott idő Feldolgozási szilárdság Perc Nyírószilárdság - Lefejtési szilárdság savazott alumíniumon Viszkozitás - Nyitott idő MPa DP 4 DP 8 DP 460 DP 490 DP 760 DP 805 DP 125 DP 6 DP 190 DP 600 SL DP 1 DP 270 DP 620 NS DP 5 DP 609 DP 801 DP 80 DP 0 DP N/cm nagyon mérsékelten tixotróp DP 600 SL DP 801 DP 0 DP 8005 Folyékony / Rövid nyitott idő DP 805 DP 8 DP 609 DP 5 DP 80 DP 6 DP 1 DP 4 Kevésbé / Rövid nyitott idő DP 125 DP 760 DP 620 NS DP 270 DP 460 DP Nyitott idő (perc) Folyékony / Hosszú nyitott idő DP 490 Kevésbé / Hosszú nyitott idő

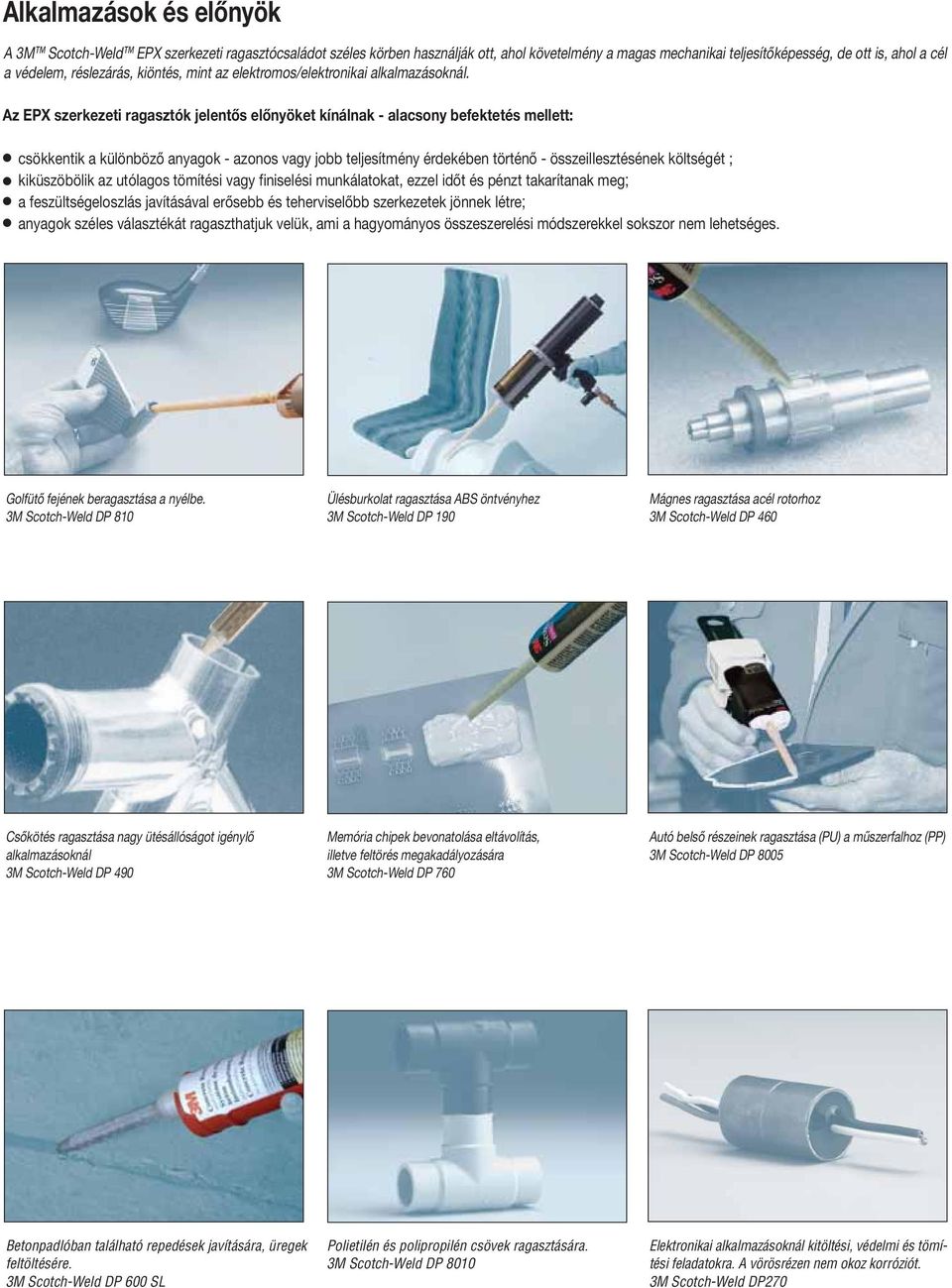

7 Alkalmazások és előnyök A 3M Scotch-Weld EPX szerkezeti ragasztócsaládot széles körben használják ott, ahol követelmény a magas mechanikai teljesítőképesség, de ott is, ahol a cél a védelem, réslezárás, kiöntés, mint az elektromos/elektronikai alkalmazásoknál. Az EPX szerkezeti ragasztók jelentős előnyöket kínálnak - alacsony befektetés mellett: csökkentik a különböző anyagok - azonos vagy jobb teljesítmény érdekében történő - összeillesztésének költségét ; kiküszöbölik az utólagos tömítési vagy finiselési munkálatokat, ezzel időt és pénzt takarítanak meg; a feszültségeloszlás javításával erősebb és teherviselőbb szerkezetek jönnek létre; anyagok széles választékát ragaszthatjuk velük, ami a hagyományos összeszerelési módszerekkel sokszor nem lehetséges. Golfütő fejének beragasztása a nyélbe. 3M Scotch-Weld DP 8 Ülésburkolat ragasztása ABS öntvényhez 3M Scotch-Weld DP 190 Mágnes ragasztása acél rotorhoz 3M Scotch-Weld DP 460 Csőkötés ragasztása nagy ütésállóságot igénylő alkalmazásoknál 3M Scotch-Weld DP 490 Memória chipek bevonatolása eltávolítás, illetve feltörés megakadályozására 3M Scotch-Weld DP 760 Autó belső részeinek ragasztása (PU) a műszerfalhoz (PP) 3M Scotch-Weld DP 8005 Betonpadlóban található repedések javítására, üregek feltöltésére. 3M Scotch-Weld DP 600 SL Polietilén és polipropilén csövek ragasztására. 3M Scotch-Weld DP 80 Elektronikai alkalmazásoknál kitöltési, védelmi és tömítési feladatokra. A vörösrézen nem okoz korróziót. 3M Scotch-Weld DP270

8 Készülékek A 3M Scotch-Weld EPX ragasztórendszer részei: Felhordó pisztoly Minden felhordó pisztolyt ergonómiailag úgy terveztek, hogy használata minimális fáradtsággal járjon, és könnyen használható legyen, különösen a nehezen hozzáférhető esetekben. Kézi és pneumatikus pisztolyt kínálunk az 50 ml-es kartusokhoz, és pneumatikus felhordót a 400 ml-es kartusokhoz. Az, hogy a kézi vagy a pneumatikus pisztolyt, ill. az 50 ml-es vagy a 400 ml-es kartust választjuk, a gyártási követelményektől függ. Pneumatikus felhordó pisztoly A sűrített levegő használata lehetővé teszi a felhasználó számára, hogy a pontosan a kívánt mennyiséget adagolja megszakítás nélkül. Kézi felhordó pisztoly A kézi pisztoly könnyű, megbízható készülék, amely nem kíván speciális karbantartást; kiválóan alkalmas a munkaállomásokon folyó kisebb szériás munkákhoz. Keverőcsövek A ragasztó statikus keverőcsövön keresztül kerül kinyomásra, ami biztosítja, hogy a két komponens mindig alaposan összekeveredjen. A cső végének megfelelő levágásával változtatni tudjuk a kinyomott ragasztócsík átmérőjét Scotch-Weld EPX felhordó készülékek Scotch-Weld EPX tartozékok ò 1 ò 2 ò 3 Scotch-Weld EPX kézi pisztoly előtoló dugattyúval 1:1/2:1 keveréshez, 50 ml-es kartusokhoz Megjegyzés: a 38 ml-es :1 kartusokhoz (SW DP 8005, SW DP80), :1 dugattyúra van szükség Scotch-Weld EPX pneumatikus felhordó pisztoly 1:1 és 2:1 keveréshez, 50 ml kartusokhoz Scotch-Weld EPX pneumatikus felhordó pisztoly :1 és 2:1 keveréshez, 400 ml-es kartusokhoz Scotch-Weld EPX pneumatikus felhordó pisztoly SW DP 8005, SW DP 80 termékekhez, 265 ml-es kartusokhoz Kiszerelés: ikerkartus 1:1 és 2:1 keverési arány = 50 ml és 400 ml :1 keverési arány = 38 ml és 265 ml Ömlesztett kiszerelés (40 / 60 literes kit) kérésre ò1 ò 2 ò 3 ò 4 ò 5 ò 6 Scotch-Weld EPX dugattyú Scotch-Weld EPX kézi pisztolyhoz: 1:1/2:1 típus minden 50 ml-es kartushoz :1 típus a 38 ml-es kartusokhoz (SW DP 8005, SW DP 80) Scotch-Weld EPX keverőcsövek: Quadro keverőcső a 50 ml-es kartusokhoz (kivéve SW DP 8005, SW DP 80) 17 elemes keverőcső a SW DP 8005, SW DP 80, 38 ml-es kartusokhoz Scotch-Weld EPX keverőcső nagy kartusokhoz: 24 elemes keverőcső az összes 400 ml-es kartushoz 18 elemes keverőcső a SW DP 8005, SW DP 80, 265 ml-es kartusokhoz Fontos figyelmeztetés: A prospektusban megadott valamennyi megállapítás, műszaki információ és ajánlás általunk megbízhatónak ítélt teszteken alapul, azonban ezek pontosságát és teljességét nem tudjuk garantálni. Felhasználás előtt kérjük győződjön meg arról, hogy a termék megfelelő a kívánt alkalmazáshoz. A termékekre vonatkozó kötelezettségeinket a szállítási feltételek, illetve - ahol alkalmazható - a-vonatkozó jogszabályok határozzák meg. PE-BE-SB-41 3M Hungária Kft Budapest, Váci út 140. Telefon: Telefax: ragasztas.hu@mmm.com Honlap: A 3M és a Scotch-Weld a 3M Company védjegye.
