1 brötje kondenzációs gázkazánok

2 BRÖTJE IntroCondens Kondenzációs fali gázkazán 3,5 33 kw Modulációs teljes előkeveréses gázégő Al-Si nagyfelületű hőcserélővel Membrános tágulási tartály 12l Teljesen zárt égőtér, helyiségtől független Integrált rendszerszabályzó bővítő funkciókkal az időjárásfüggő kazánszabályzáshoz, fűtési kör szabályzás és rendszerdiagnosztika Egyszerű kezelő felület Égőfelügyelet gázgyújtó automatával, ionizációfigyelés, elektromos gyújtás Kazánkörszabályzás kazánhőmérséklet figyeléssel, biztonsági hőmérséklet határolás, hálózati kapcsoló Fűtési kör szabályzás időjárásfüggő funkcióval a hozzá adott külső hőmérséklet érzékelővel, opciós helyiséghőmérséklet érzékelés helyiségtermosztáttal Kombi kazánokban 1 fokozatú szivattyúval, Grundfos UP15-60 illetve UP15-70 Fűtő kazánokban 3 fokozatú szivattyúval, Grundfos UPS15-50 Beégetett pórszórású acéllemez kazán burkolat Biztonsági szelep a fűtési körben 2,5bar, nyomásmérő, automata légtelenítő, rendszer nyomás kapcsoló IPX4D érintés védettség Indirekt tároló fűtés váltószelepen keresztül lehetséges, opcióként váltószelep készletet (BUVSWHBS) kell vásárolni amiben NTC érzékelő is van Beépített rozsdamentes melegvíz hőcserélő, áramlás kapcsolóval csak a kombi Hőcserélőre 5 év garancia Kazán a fent említett jellemzőkkel, dobozba csomagolva, használati- és szerelési útmutatóval Külső hőmérséklet érzékelő Füstgáz indító idom mérő pontokkal, 80/125mm FŰTŐ IntroCondens WHBS 14 Fűtő teljesítmény (50/30 C).: 3,5-14,6kW Fűtő teljesítmény (80/60 C).: 3,3-13,5kW Súly: 50kg Max. füstgáz hőm (80/60 C): 67 C Méret (Szé, Ma, Mé): 480x852x365mm BWHBS14 IntroCondens WHBS 22 Fűtő teljesítmény (50/30 C).: 4,9-22kW Hatásfok (50/30 C): 108% Fűtő teljesítmény (80/60 C).: 5,2-22,8kW Súly: 50kg Max. füstgáz hőm (80/60 C): 70 C Méret (Szé, Ma, Mé): 480x852x365mm BWHBS22 KOMBI IntroCondens WHBC 22/24 Fűtő teljesítmény (50/30 C).: 4,9-22kW Hatásfok (50/30 C): 108% Melegvíz telj (80/60 C).: 4,9-24kW HMV (dt=50 C): 6,7 l/perc HMV (dt=35 C): 9,5 l/perc Súly: 51kg Max. füstgáz hőm (80/60 C): 72 C Méret (Szé, Ma, Mé): 480x852x365mm BWHBC2224 HMV Komfort IntroCondens WHBC 28/33 Fűtő teljesítmény (50/30 C).: 5,6-28kW Hatásfok (50/30 C): 108% Melegvíz telj (80/60 C).: 5,6-33kW HMV (dt=50 C): 8,2 l/perc HMV (dt=35 C): 12 l/perc Súly: 51kg Füstgázcsatlakozás:80/125mm Max. füstgáz hőm (80/60 C): 72 C Méret (Szé, Ma, Mé): 480x852x365mm BWHBC2833

3 BRÖTJE EcoTherm Kompakt Kondenzációs fali gázkazán 3,7 24 kw Modulációs teljes előkeveréses gázégő Al-Si nagyfelületű hőcserélővel Membrános tágulási tartály 12l Teljesen zárt égőtér, helyiségtől független Integrált rendszerszabályzó bővítő funkciókkal az időjárásfüggő kazánszabályzáshoz, fűtési kör szabályzás és rendszerdiagnosztika SIEMENS kezelő felület magyar szöveggel és nagyméretű LCD kijelzővel Négy hetiprogram 2 fűtési körhöz, melegvíz termeléshez és cirkuláció szivattyúhoz Égőfelügyelet gázgyújtóautómatával, ionizációfigyelés és elektromos gyújtás Kazánkörszabályzás kazánhőmérséklet figyeléssel, biztonsági hőmérséklet határolás, hálózati kapcsoló Fűtési kör szabályzás időjárásfüggő funkcióval a hozzá adott külső hőmérséklet érzékelővel, opciós helyiséghőmérséklet érzékelős ill. távszabályzás Beépített fordulatszám szabályzott szivattyúval Beégetett pórszórású acéllemez kazán burkolat Biztonsági szelep a fűtési körben 2,5bar, nyomásmérő, automata légtelenítő, rendszer nyomás kapcsoló IPX4D érintés védettség Indirekt tároló fűtés külön váltószelep készlettel lehetséges, opcióként (BUVSD) Beépített nagyfelületű rozsdamentes melegvíz hőcserélő, áramlás kapcsolóval, melegentartás funkcióval, időprogramozással (csak a kombi WBC kazánoknál) Hőcserélőre 5 év garancia Kazán a fent említett jellemzőkkel, dobozba csomagolva, használati és szerelési útmutatóval Külső hőmérséklet érzékelő Füstgáz indító idom mérő pontokkal, 80/125mm FŰTŐ Ecotherm Kompakt WBS 14 F Ecotherm Kompakt WBS 22 F Fűtő teljesítmény (50/30 C).: 3,7-14,6kW Fűtő teljesítmény (80/60 C).: 3,3-13,5kW Súly: 50kg Max. füstgáz hőm (80/60 C): 67 C Méret (Szé, Ma, Mé): 480x852x365mm Fűtő teljesítmény (50/30 C).: 4,9-22kW Hatásfok (50/30 C): 108% Fűtő teljesítmény (80/60 C).: 5,2-22,8kW Súly: 50kg Max. füstgáz hőm (80/60 C): 70 C Méret (Szé, Ma, Mé): 480x852x365mm BWBS14F BWBS22F KOMBI Ecotherm Kompakt WBC 22/24 F Fűtő teljesítmény (50/30 C).: 4,9-22kW Hatásfok (50/30 C): 108% Melegvíz telj (80/60 C).: 4,9-24kW HMV (dt=50 C): 6,7 l/perc HMV (dt=35 C): 9,5 l/perc Súly: 51kg Max. füstgáz hőm (80/60 C): 72 C Méret (Szé, Ma, Mé): 480x852x365mm BWBC2224F HMV Komfort

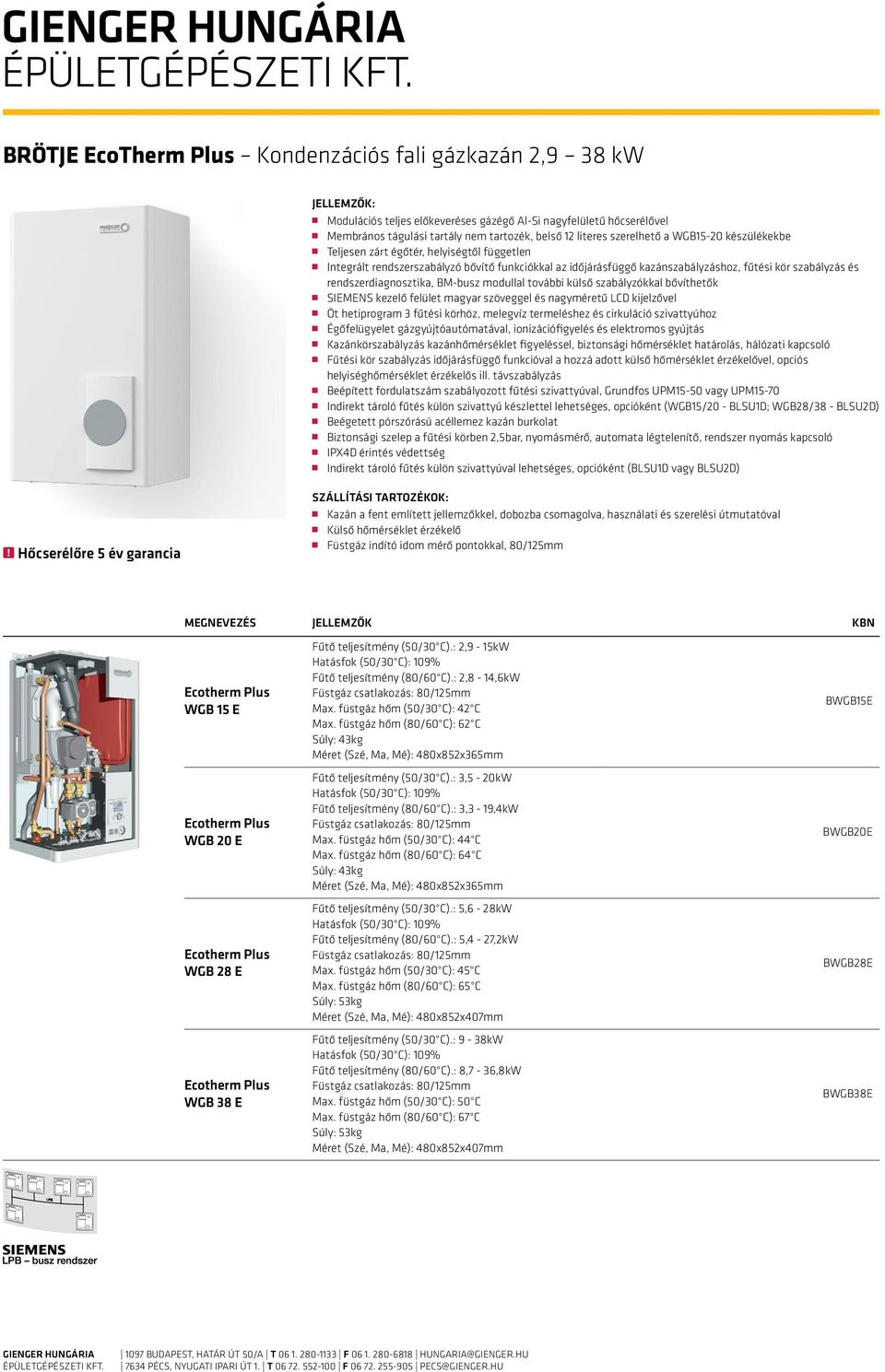

4 BRÖTJE EcoTherm Plus Kondenzációs fali gázkazán 2,9 38 kw Modulációs teljes előkeveréses gázégő Al-Si nagyfelületű hőcserélővel Membrános tágulási tartály nem tartozék, belső 12 literes szerelhető a WGB15-20 készülékekbe Teljesen zárt égőtér, helyiségtől független Integrált rendszerszabályzó bővítő funkciókkal az időjárásfüggő kazánszabályzáshoz, fűtési kör szabályzás és rendszerdiagnosztika, BM-busz modullal további külső szabályzókkal bővíthetők SIEMENS kezelő felület magyar szöveggel és nagyméretű LCD kijelzővel Öt hetiprogram 3 fűtési körhöz, melegvíz termeléshez és cirkuláció szivattyúhoz Égőfelügyelet gázgyújtóautómatával, ionizációfigyelés és elektromos gyújtás Kazánkörszabályzás kazánhőmérséklet figyeléssel, biztonsági hőmérséklet határolás, hálózati kapcsoló Fűtési kör szabályzás időjárásfüggő funkcióval a hozzá adott külső hőmérséklet érzékelővel, opciós helyiséghőmérséklet érzékelős ill. távszabályzás Beépített fordulatszám szabályozott fűtési szivattyúval, Grundfos UPM15-50 vagy UPM15-70 Indirekt tároló fűtés külön szivattyú készlettel lehetséges, opcióként (WGB15/20 - BLSU1D; WGB28/38 - BLSU2D) Beégetett pórszórású acéllemez kazán burkolat Biztonsági szelep a fűtési körben 2,5bar, nyomásmérő, automata légtelenítő, rendszer nyomás kapcsoló IPX4D érintés védettség Indirekt tároló fűtés külön szivattyúval lehetséges, opcióként (BLSU1D vagy BLSU2D) Hőcserélőre 5 év garancia Kazán a fent említett jellemzőkkel, dobozba csomagolva, használati és szerelési útmutatóval Külső hőmérséklet érzékelő Füstgáz indító idom mérő pontokkal, 80/125mm Ecotherm Plus WGB 15 E Ecotherm Plus WGB 20 E Ecotherm Plus WGB 28 E Ecotherm Plus WGB 38 E Fűtő teljesítmény (50/30 C).: 2,9-15kW Fűtő teljesítmény (80/60 C).: 2,8-14,6kW Max. füstgáz hőm (50/30 C): 42 C Max. füstgáz hőm (80/60 C): 62 C Súly: 43kg Méret (Szé, Ma, Mé): 480x852x365mm Fűtő teljesítmény (50/30 C).: 3,5-20kW Fűtő teljesítmény (80/60 C).: 3,3-19,4kW Max. füstgáz hőm (50/30 C): 44 C Max. füstgáz hőm (80/60 C): 64 C Súly: 43kg Méret (Szé, Ma, Mé): 480x852x365mm Fűtő teljesítmény (50/30 C).: 5,6-28kW Fűtő teljesítmény (80/60 C).: 5,4-27,2kW Max. füstgáz hőm (50/30 C): 45 C Max. füstgáz hőm (80/60 C): 65 C Súly: 53kg Méret (Szé, Ma, Mé): 480x852x407mm Fűtő teljesítmény (50/30 C).: 9-38kW Fűtő teljesítmény (80/60 C).: 8,7-36,8kW Max. füstgáz hőm (50/30 C): 50 C Max. füstgáz hőm (80/60 C): 67 C Súly: 53kg Méret (Szé, Ma, Mé): 480x852x407mm BWGB15E BWGB20E BWGB28E BWGB38E

5 BRÖTJE EcoTherm Plus Kondenzációs fali gázkazán kw Modulációs teljes előkeveréses gázégő Al-Si nagyfelületű hőcserélővel Teljesen zárt égőtér, helyiségtől független Integrált rendszerszabályzó bővítő funkciókkal az időjárásfüggő kazánszabályzáshoz, fűtési kör szabályzás és rendszerdiagnosztika, Bus modullal további külső szabályzókkal bővíthetők SIEMENS kezelő felület magyar szöveggel és nagyméretű LCD kijelzővel Öt hetiprogram 3 fűtési körhöz, melegvíz termeléshez és cirkuláció szivattyúhoz Égőfelügyelet gázgyújtóautómatával, ionizációfigyelés és elektromos gyújtás Kazánkörszabályzás kazánhőmérséklet figyeléssel, biztonsági hőmérséklet határolás, hálózati kapcsoló Fűtési kör szabályzás időjárásfüggő funkcióval a hozzá adott külső hőmérséklet érzékelővel, opciós helyiséghőmérséklet érzékelős ill. távszabályzás Beépített kaszkádszabályzó (csak BM busz modul szükséges) Beégetett pórszórású acéllemez kazán burkolat Fűtési szivattyú helye kialakítva passzdarabbal, 6/4-180mm, opcióként fordulatszám szabályzott szivattyú is lehet, Brötje HEP típusú Nyomásmérő, automata légtelenítő, rendszer nyomás kapcsoló IPX4D érintés védettség Indirekt tároló fűtés külön szivattyúval lehetséges, opcióként (BWWF készlet) Hőcserélőre 5 év garancia Kazán a fent említett jellemzőkkel, dobozba csomagolva, használati és szerelési útmutatóval Külső hőmérséklet érzékelő Füstgáz indító idom mérő pontokkal, 110/160mm Ecotherm Plus WGB 50 E Ecotherm Plus WGB 70 E Ecotherm Plus WGB 90 E Ecotherm Plus WGB 110 E Fűtő teljesítmény (50/30 C).: 12,8-51,9kW Fűtő teljesítmény (80/60 C).: 11,5-48,5kW Füstgáz csatlakozás: 110/160mm Max. füstgáz hőm (50/30 C): 50 C Max. füstgáz hőm (80/60 C): 69 C Súly: 61kg Méret (Szé, Ma, Mé): 480x852x447mm Fűtő teljesítmény (50/30 C).: 18,3-72,5kW Fűtő teljesítmény (80/60 C).: 16,4-67,9kW Füstgáz csatlakozás: 110/160mm Max. füstgáz hőm (50/30 C): 52 C Max. füstgáz hőm (80/60 C): 71 C Súly: 72kg Méret (Szé, Ma, Mé): 480x852x541mm Fűtő teljesítmény (50/30 C).: 21,4-93,1kW Fűtő teljesítmény (80/60 C).: 19,4-87,3kW Füstgáz csatlakozás: 110/160mm Max. füstgáz hőm (50/30 C): 50 C Max. füstgáz hőm (80/60 C): 72 C Súly: 84kg Méret (Szé, Ma, Mé): 480x852x570mm Fűtő teljesítmény (50/30 C).: 26,6-113,5kW Fűtő teljesítmény (80/60 C).: 24,2-106,8kW Füstgáz csatlakozás: 110/160mm Max. füstgáz hőm (50/30 C): 55 C Max. füstgáz hőm (80/60 C): 76 C Súly: 84kg Méret (Szé, Ma, Mé): 480x852x570mm BWGB50E BWGB70E BWGB90E BWGB110E

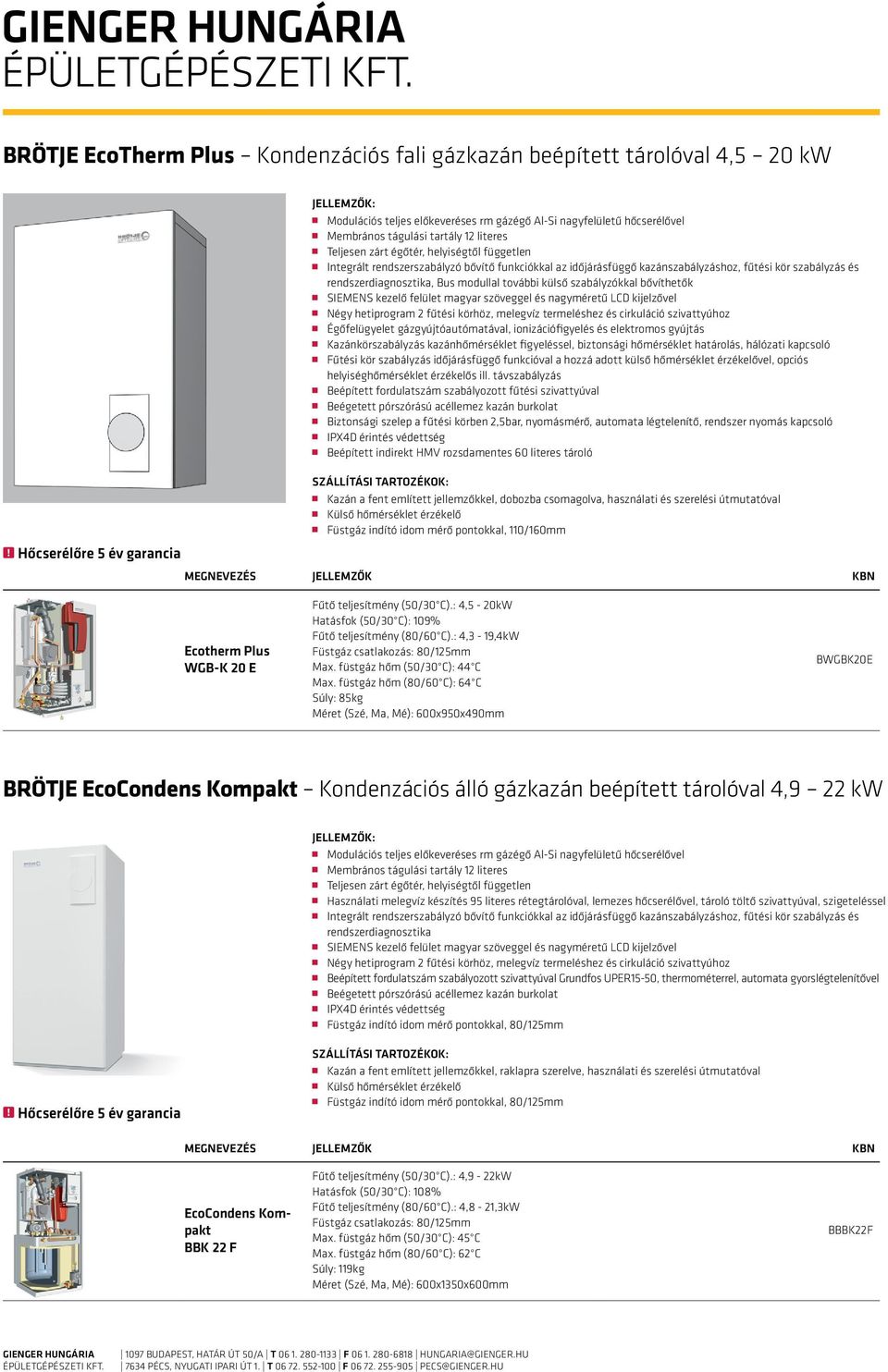

6 BRÖTJE EcoTherm Plus Kondenzációs fali gázkazán beépített tárolóval 4,5 20 kw Modulációs teljes előkeveréses rm gázégő Al-Si nagyfelületű hőcserélővel Membrános tágulási tartály 12 literes Teljesen zárt égőtér, helyiségtől független Integrált rendszerszabályzó bővítő funkciókkal az időjárásfüggő kazánszabályzáshoz, fűtési kör szabályzás és rendszerdiagnosztika, Bus modullal további külső szabályzókkal bővíthetők SIEMENS kezelő felület magyar szöveggel és nagyméretű LCD kijelzővel Négy hetiprogram 2 fűtési körhöz, melegvíz termeléshez és cirkuláció szivattyúhoz Égőfelügyelet gázgyújtóautómatával, ionizációfigyelés és elektromos gyújtás Kazánkörszabályzás kazánhőmérséklet figyeléssel, biztonsági hőmérséklet határolás, hálózati kapcsoló Fűtési kör szabályzás időjárásfüggő funkcióval a hozzá adott külső hőmérséklet érzékelővel, opciós helyiséghőmérséklet érzékelős ill. távszabályzás Beépített fordulatszám szabályozott fűtési szivattyúval Beégetett pórszórású acéllemez kazán burkolat Biztonsági szelep a fűtési körben 2,5bar, nyomásmérő, automata légtelenítő, rendszer nyomás kapcsoló IPX4D érintés védettség Beépített indirekt HMV rozsdamentes 60 literes tároló Kazán a fent említett jellemzőkkel, dobozba csomagolva, használati és szerelési útmutatóval Külső hőmérséklet érzékelő Füstgáz indító idom mérő pontokkal, 110/160mm Hőcserélőre 5 év garancia Ecotherm Plus WGB-K 20 E Fűtő teljesítmény (50/30 C).: 4,5-20kW Fűtő teljesítmény (80/60 C).: 4,3-19,4kW Max. füstgáz hőm (50/30 C): 44 C Max. füstgáz hőm (80/60 C): 64 C Súly: 85kg Méret (Szé, Ma, Mé): 600x950x490mm BWGBK20E BRÖTJE EcoCondens Kompakt Kondenzációs álló gázkazán beépített tárolóval 4,9 22 kw Modulációs teljes előkeveréses rm gázégő Al-Si nagyfelületű hőcserélővel Membrános tágulási tartály 12 literes Teljesen zárt égőtér, helyiségtől független Használati melegvíz készítés 95 literes rétegtárolóval, lemezes hőcserélővel, tároló töltő szivattyúval, szigeteléssel Integrált rendszerszabályzó bővítő funkciókkal az időjárásfüggő kazánszabályzáshoz, fűtési kör szabályzás és rendszerdiagnosztika SIEMENS kezelő felület magyar szöveggel és nagyméretű LCD kijelzővel Négy hetiprogram 2 fűtési körhöz, melegvíz termeléshez és cirkuláció szivattyúhoz Beépített fordulatszám szabályozott szivattyúval Grundfos UPER15-50, thermométerrel, automata gyorslégtelenítővel Beégetett pórszórású acéllemez kazán burkolat IPX4D érintés védettség Füstgáz indító idom mérő pontokkal, 80/125mm Hőcserélőre 5 év garancia Kazán a fent említett jellemzőkkel, raklapra szerelve, használati és szerelési útmutatóval Külső hőmérséklet érzékelő Füstgáz indító idom mérő pontokkal, 80/125mm EcoCondens Kompakt BBK 22 F Fűtő teljesítmény (50/30 C).: 4,9-22kW Hatásfok (50/30 C): 108% Fűtő teljesítmény (80/60 C).: 4,8-21,3kW Max. füstgáz hőm (50/30 C): 45 C Max. füstgáz hőm (80/60 C): 62 C Súly: 119kg Méret (Szé, Ma, Mé): 600x1350x600mm BBBK22F

7 BRÖTJE EcoSolar BSK 2,9 20kW Kondenzációs álló gázkazán beépített rétegtárolóval és hőcserélővel a napkollektor rendszerhez Gázkondenzációs hőtermelő központ beépített melegvíz termeléssel Modulációs teljes előkeveréses rm gázégő, nagyfelületű Al-Si hőcserélővel Teljesen zárt égőtér, helyiségtől független levegőellátással Integrált rendszerszabályzó bővítő funkciókkal az időjárásfüggő kazánszabályzáshoz, fűtési kör szabályzás és rendszerdiagnosztika SIEMENS kezelő felület magyar szöveggel és nagyméretű LCD kijelzővel Öt hetiprogram 3 fűtési körhöz, melegvíz termeléshez és cirkuláció szivattyúhoz Használati melegvíz készítés 160 literes szolár rétegtárolóval, lemezes hőcserélővel, tároló töltő szivattyúval, dupla rétegű zománcozással, szigeteléssel Beépített napkollektor szivattyú állomás 3 fokozatú szivattyúval, térfogatáram mérővel, feltöltő és leeresztő csapokkal, szolar biztonsági csoport, légleválasztóval és tágulási tartály csatlakozási lehetőséggel Beépített HMV keverőszelep, ESBE, szigetelve, cirkulációs csonkkal Beépített fordulatszám szabályozott szivattyúval, thermométerrel, automata gyorslégtelenítővel Beégetett pórszórású acéllemez kazán burkolat Opcióként beépíthető 12 literes tágulási tartály, (BMAGBSK) IPX4D érintés védettség Füstgáz indító idom mérő pontokkal, 80/125mm Hőcserélőre 5 év garancia Kazán a fent említett jellemzőkkel, raklapra szerelve, használati és szerelési útmutatóval Külső hőmérséklet érzékelő Füstgáz indító idom mérő pontokkal, 80/125mm EcoSolar BSK 15 Fűtő teljesítmény (50/30 C).: 2,9-15,0kW Fűtő teljesítmény (80/60 C).: 2,8-14,6 kw Max. füstgáz hőm (50/30 C): 46 C Max. füstgáz hőm (80/60 C): 65 C Súly: 160kg Méret (Szé, Ma, Mé): 600x1780x600mm BBSK15 EcoSolar BSK 20 Fűtő teljesítmény (50/30 C).: 3,5-20,0 kw Fűtő teljesítmény (80/60 C).: 3,4-19,4 kw Max. füstgáz hőm (50/30 C): 51 C Max. füstgáz hőm (80/60 C): 69 C Súly: 160kg Méret (Szé, Ma, Mé): 600x1780x600mm BBSK20 A BSK kazánhoz maximum 3,4-3,6m 2 CosmoSOL napkollektor illeszthető! m 2

8 BRÖTJE EuroCondens Kondenzációs álló gázkazán kw Gázkondenzációs állókazán, DIN EN szerinti égő és ventilátor kialakítással Teljesen zárt égőtér, helyiségtől független üzemmód vagy helyiségfüggő DIN EN 676, DIN EN 677 és DIN rész alapján CE engedéllyel és DVGW minősítéssel rendelkezik Álló gázkondenzációs kazán, alumínium-szilícium nagyfelületű hőcserélővel Éves átlagos hatásfok 109,7% Modulációs teljes előkeveréses rm gázégő, moduláció % között Elektromos gyújtással és ionizációs lángőrzéssel Integrált rendszerszabályzó bővítő funkciókkal az időjárásfüggő kazánszabályzáshoz, fűtési kör szabályzás és rendszerdiagnosztika, Bus modullal további külső szabályzókkal bővíthetők SIEMENS kezelő felület szöveges kijelzéssel és nagyfelületű háttérvilágítással ellátott LCD kijelzővel Öt hetiprogram, 3 fűtési körhöz, melegvíz termeléshez és cirkuláció szivattyúhoz Beépített kaszkádszabályzó (csak BM busz modul szükséges) Biztonsági hőmérséklet határoló, víznyomásfigyelő, kétülésű gázmágnesszelep, gáznyomás figyelő IPX4D érintés védettség Indirekt tároló szabályzási lehetőség, opcióval Hőcserélőre 5 év garancia Kazán a fent említett jellemzőkkel, raklapra szerelve, használati és szerelési útmutatóval Külső hőmérséklet érzékelő Füstgáz indító idom mérő pontokkal, megfelelő méretben EuroCondens 125 E EuroCondens 170 E EuroCondens 215 E EuroCondens 260 E EuroCondens 300 E Fűtő teljesítmény (50/30 C).: kw Fűtő teljesítmény (80/60 C).: 19,2-121,6 kw Füstgáz csatlakozás: 160 mm Max. füstgáz hőm (50/30 C): 37 C Max. füstgáz hőm (80/60 C): 61 C Súly: 205kg Méret (Szé, Ma, Mé): 692x1455x1008mm Fűtő teljesítmény (50/30 C).: kW Fűtő teljesítmény (80/60 C).: kw Füstgáz csatlakozás: 160 mm Max. füstgáz hőm (50/30 C): 37 C Max. füstgáz hőm (80/60 C): 61 C Súly: 240 kg Méret (Szé, Ma, Mé): 692x1455x1008mm Fűtő teljesítmény (50/30 C).: kw Fűtő teljesítmény (80/60 C).: kw Füstgáz csatlakozás: 200 mm Max. füstgáz hőm (50/30 C): 37 C Max. füstgáz hőm (80/60 C): 61 C Súly: 285 kg Méret (Szé, Ma, Mé): 692x1455x1171mm Fűtő teljesítmény (50/30 C).: kw Fűtő teljesítmény (80/60 C).: kw Füstgáz csatlakozás: 200 mm Max. füstgáz hőm (50/30 C): 38 C Max. füstgáz hőm (80/60 C): 61 C Súly: 314 kg Méret (Szé, Ma, Mé): 692x1455x1264mm Fűtő teljesítmény (50/30 C).: kw Fűtő teljesítmény (80/60 C).: kw Füstgáz csatlakozás: 200 mm Max. füstgáz hőm (50/30 C): 38 C Max. füstgáz hőm (80/60 C): 61 C Súly: 344 kg Méret (Szé, Ma, Mé): 692x1455x1357mm B125E B170E B215E B260E B300E

9 BRÖTJE EuroCondens Kondenzációs álló gázkazán kw Gázkondenzációs állókazán, DIN EN szerinti égő és ventilátor kialakítással Teljesen zárt égőtér, helyiségtől független üzemmód vagy helyiségfüggő Álló gázkondenzációs kazán, Al-Si nagyfelületű hőcserélővel Éves átlagos hatásfok 109% Modulációs teljes előkeveréses rm gázégő, moduláció % között Elektromos gyújtással és ionizációs lángőrzéssel Integrált rendszerszabályzó bővítő funkciókkal az időjárásfüggő kazánszabályzáshoz, fűtési kör szabályzás és rendszerdiagnosztika, Bus modullal további külső szabályzókkal bővíthetők SIEMENS kezelő felület szöveges kijelzéssel és nagyfelületű háttérvilágítással ellátott LCD kijelzővel Öt hetiprogram, 3 fűtési körhöz, melegvíz termeléshez és cirkuláció szivattyúhoz Beépített kaszkádszabályzó (csak BM busz modul szükséges) Biztonsági hőmérséklet határoló, víznyomásfigyelő, kétülésű gázmágnesszelep, gáznyomás figyelő Indirekt tároló szabályzási lehetőség, opcióval Hőcserélőre 5 év garancia Kazán a fent említett jellemzőkkel, raklapra szerelve, használati és szerelési útmutatóval Külső hőmérséklet érzékelő Füstgáz indító idom mérő pontokkal, megfelelő méretben EuroCondens 400 E EuroCondens 470 E EuroCondens 540 E EuroCondens 610 E Fűtő teljesítmény (50/30 C).: kw Fűtő teljesítmény (80/60 C).: kw Füstgáz csatlakozás: 250 mm Max. füstgáz hőm (80/60 C): C Súly: 540 kg Méret (Szé, Ma, Mé): 762 x 1526 x 1882mm Fűtő teljesítmény (50/30 C).: kw Fűtő teljesítmény (80/60 C).: kw Füstgáz csatlakozás: 250 mm Max. füstgáz hőm (80/60 C): C Súly: 598 kg Méret (Szé, Ma, Mé): 762 x 1526 x 2192mm Fűtő teljesítmény (50/30 C).: kw Fűtő teljesítmény (80/60 C).: kw Füstgáz csatlakozás: 250 mm Max. füstgáz hőm (80/60 C): C Súly: 636 kg Méret (Szé, Ma, Mé): 762 x 1526 x 2192mm Fűtő teljesítmény (50/30 C).: kw Fűtő teljesítmény (80/60 C).: kw Füstgáz csatlakozás: 250 mm Max. füstgáz hőm (80/60 C): C Súly: 676 kg Méret (Szé, Ma, Mé): 762 x 1526 x 2192mm B400E B470E B540E B610E

10 BRÖTJE LogoBloc L Alacsonyhőmérsékletű olaj- vagy gáztüzelésű kazán kw Olaj-gáztüzelésű alacsonyhőmérsékletű kazán acéllemezből DIN EN 303 szerint Háromhuzamú acéllemez kazán sima felületű tűztérrel az emissziószegény üzemért és turbulens áramlást segítő spirállal felszerelve a harmadik füstjáratban Speciális fűtővíz áramoltatással kazánon belül, a száraz alacsony hőmérsékletű üzemért. Jobb vagy bal oldalra nyíló kazánajtóval Integrált rendszerszabályzó bővítő funkciókkal az időjárásfüggő kazánszabályzáshoz, fűtési kör szabályzás és rendszerdiagnosztika, Bus modullal további külső szabályzókkal bővíthetők 4 hetiprogram, 2 fűtési körhöz, melegvíz termeléshez és cirkuláció szivattyúhoz Fűtési oldalon ellenkarimákkal felszerelve Csatlakozó kábellel 2 fokozatú égővezérléshez 4 pólusú kivitelben Kazán lemez borítás porszórással beégetett festéssel, fehér színben Öt hetiprogram, 3 fűtési körhöz, melegvíz termeléshez és cirkuláció szivattyúhoz Beépített kaszkádszabályzó Kazánra 5 év garancia Kazán a fent említett jellemzőkkel, raklapra szerelve, használati és szerelési útmutatóval Kazán borítás szigeteléssel külön csomagolva Kazán szabályzás külön csomagolva LogoBloc L 240 C LogoBloc L 300 C LogoBloc L 400 C LogoBloc L 500 C LogoBloc L 600 C Fűtő teljesítmény (80/60 C), olaj.: kw Gázégő: GMB-1 Max. füstgáz hőm (80/60 C): 174 C Súly: 811kg Méret (Szé, Ma, Mé): 910x1595x1560mm Fűtő teljesítmény (80/60 C), olaj.: kw Gázégő: GMB-2 Max. füstgáz hőm (80/60 C): 170 C Súly: 905kg Méret (Szé, Ma, Mé): 910x1595x1755mm Fűtő teljesítmény (80/60 C), olaj.: kw Gázégő: GMC-1 Max. füstgáz hőm (80/60 C): 170 C Súly: 1441kg Méret (Szé, Ma, Mé): 1090x1645x1967mm Fűtő teljesítmény (80/60 C), olaj.: kw Gázégő: GMC-2 Max. füstgáz hőm (80/60 C): 170 C Súly: 1620kg Méret (Szé, Ma, Mé): 1090x1645x2162mm Fűtő teljesítmény (80/60 C), olaj.: kw Gázégő: GMC-2 Max. füstgáz hőm (80/60 C): 170 C Súly: 1745kg Méret (Szé, Ma, Mé): 1090x1645x2382mm BL240C BL300C BL400C BL500C BL600C

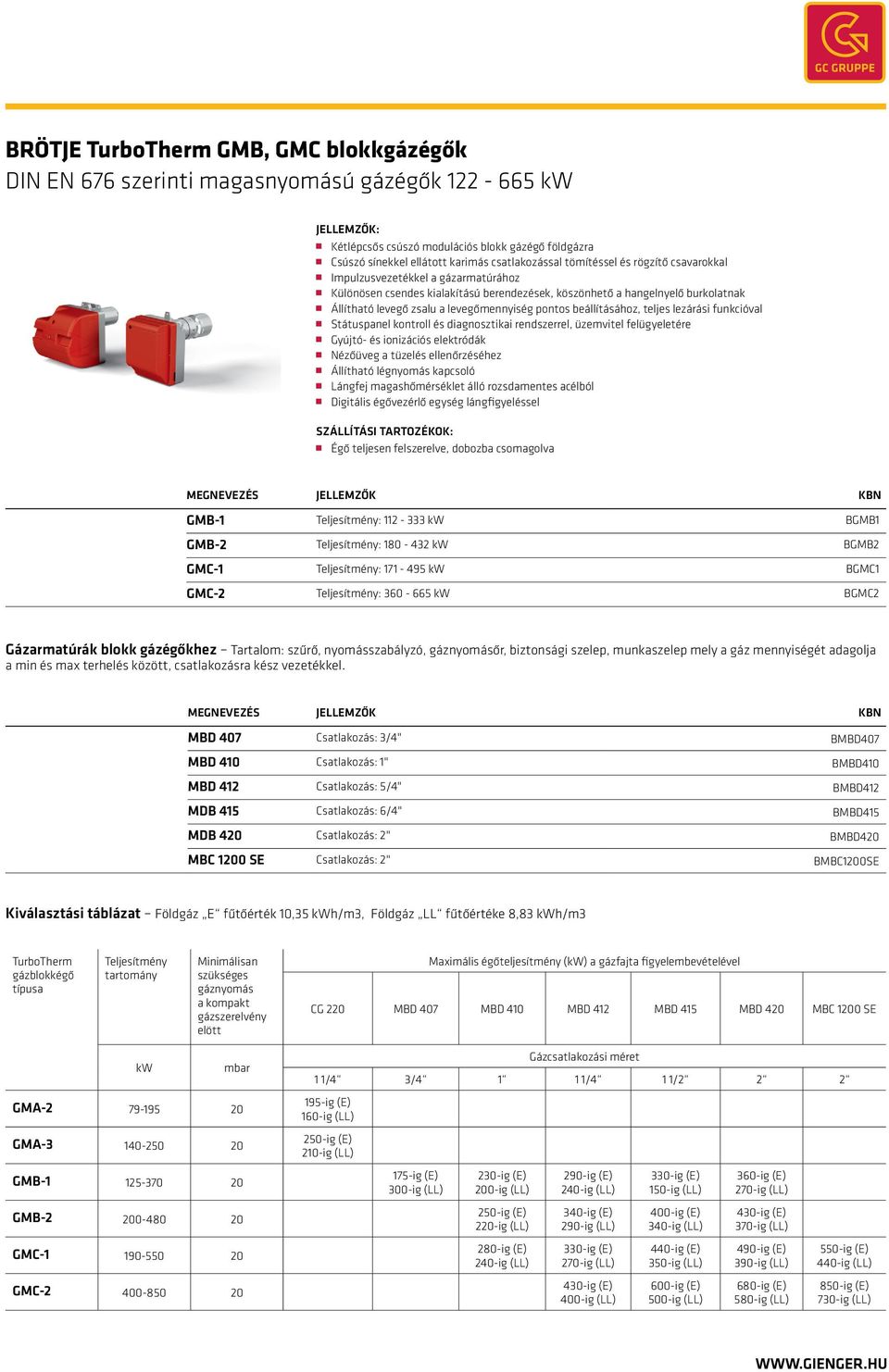

11 BRÖTJE TurboTherm GMB, GMC blokkgázégők DIN EN 676 szerinti magasnyomású gázégők kw Kétlépcsős csúszó modulációs blokk gázégő földgázra Csúszó sínekkel ellátott karimás csatlakozással tömítéssel és rögzítő csavarokkal Impulzusvezetékkel a gázarmatúrához Különösen csendes kialakítású berendezések, köszönhető a hangelnyelő burkolatnak Állítható levegő zsalu a levegőmennyiség pontos beállításához, teljes lezárási funkcióval Státuspanel kontroll és diagnosztikai rendszerrel, üzemvitel felügyeletére Gyújtó- és ionizációs elektródák Nézőüveg a tüzelés ellenőrzéséhez Állítható légnyomás kapcsoló Lángfej magashőmérséklet álló rozsdamentes acélból Digitális égővezérlő egység lángfigyeléssel Égő teljesen felszerelve, dobozba csomagolva GMB-1 Teljesítmény: kw BGMB1 GMB-2 Teljesítmény: kw BGMB2 GMC-1 Teljesítmény: kw BGMC1 GMC-2 Teljesítmény: kw BGMC2 Gázarmatúrák blokk gázégőkhez Tartalom: szűrő, nyomásszabályzó, gáznyomásőr, biztonsági szelep, munkaszelep mely a gáz mennyiségét adagolja a min és max terhelés között, csatlakozásra kész vezetékkel. MBD 407 Csatlakozás: 3/4" BMBD407 MBD 410 Csatlakozás: 1" BMBD410 MBD 412 Csatlakozás: 5/4" BMBD412 MDB 415 Csatlakozás: 6/4" BMBD415 MDB 420 Csatlakozás: 2" BMBD420 MBC 1200 SE Csatlakozás: 2" BMBC1200SE Kiválasztási táblázat Földgáz E fűtőérték 10,35 kwh/m3, Földgáz LL fűtőértéke 8,83 kwh/m3 TurboTherm gázblokkégő típusa Teljesítmény tartomány Minimálisan szükséges gáznyomás a kompakt gázszerelvény elött Maximális égőteljesítmény (kw) a gázfajta figyelembevételével CG 220 MBD 407 MBD 410 MBD 412 MBD 415 MBD 420 MBC 1200 SE kw mbar GMA GMA GMB GMB GMC GMC Gázcsatlakozási méret 1 1/4 3/ /4 1 1/ ig (E) 160-ig (LL) 250-ig (E) 210-ig (LL) 175-ig (E) 300-ig (LL) 230-ig (E) 200-ig (LL) 250-ig (E) 220-ig (LL) 280-ig (E) 240-ig (LL) 290-ig (E) 240-ig (LL) 340-ig (E) 290-ig (LL) 330-ig (E) 270-ig (LL) 430-ig (E) 400-ig (LL) 330-ig (E) 150-ig (LL) 400-ig (E) 340-ig (LL) 440-ig (E) 350-ig (LL) 600-ig (E) 500-ig (LL) 360-ig (E) 270-ig (LL) 430-ig (E) 370-ig (LL) 490-ig (E) 390-ig (LL) 680-ig (E) 580-ig (LL) 550-ig (E) 440-ig (LL) 850-ig (E) 730-ig (LL)

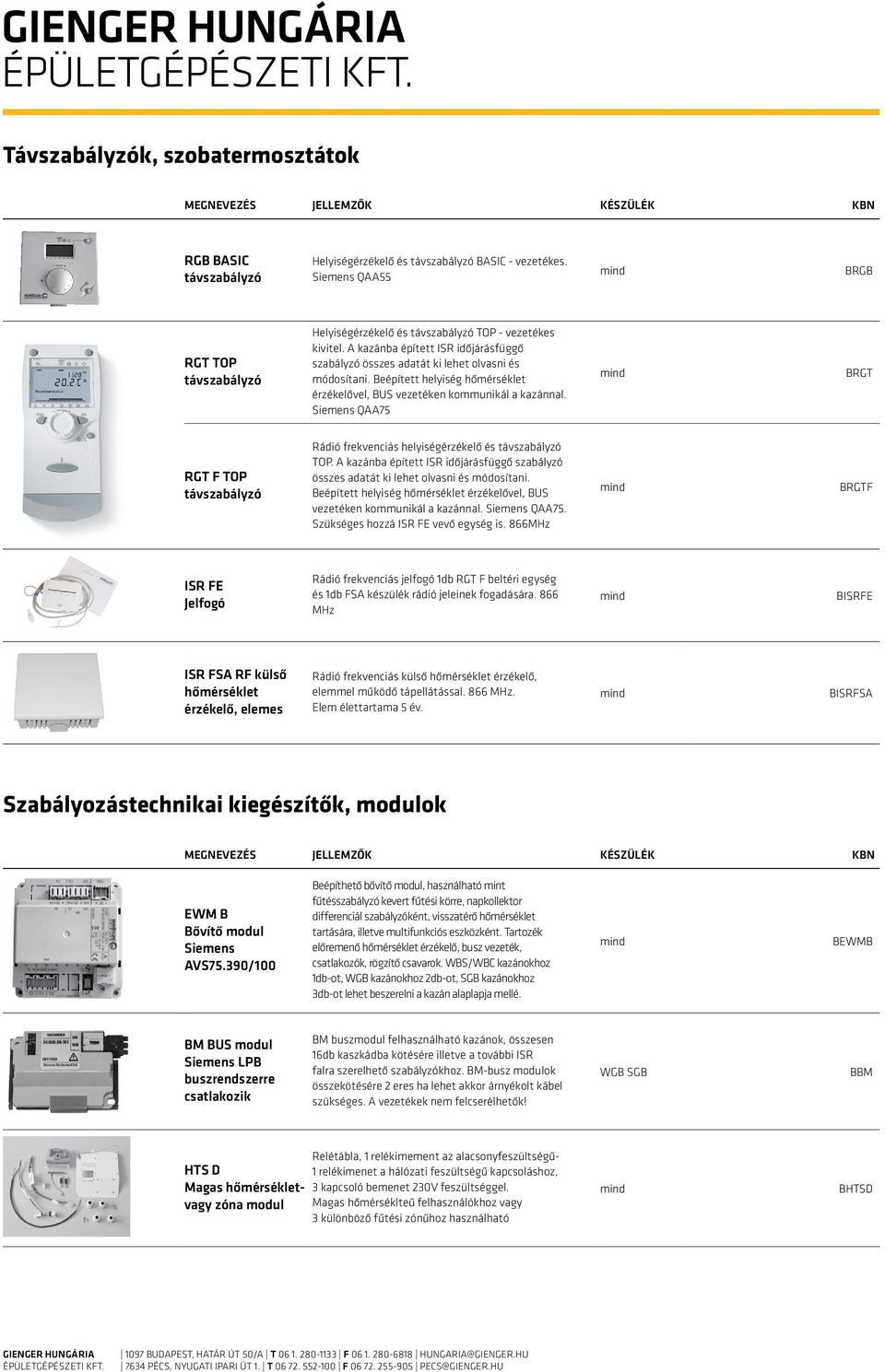

12 Távszabályzók, szobatermosztátok MEGNEVEZÉS JELLEMZŐK KÉSZÜLÉK KBN RGB BASIC távszabályzó Helyiségérzékelő és távszabályzó BASIC - vezetékes. Siemens QAA55 BRGB RGT TOP távszabályzó Helyiségérzékelő és távszabályzó TOP - vezetékes kivitel. A kazánba épített ISR időjárásfüggő szabályzó összes adatát ki lehet olvasni és módosítani. Beépített helyiség hőmérséklet érzékelővel, BUS vezetéken kommunikál a kazánnal. Siemens QAA75 BRGT RGT F TOP távszabályzó Rádió frekvenciás helyiségérzékelő és távszabályzó TOP. A kazánba épített ISR időjárásfüggő szabályzó összes adatát ki lehet olvasni és módosítani. Beépített helyiség hőmérséklet érzékelővel, BUS vezetéken kommunikál a kazánnal. Siemens QAA75. Szükséges hozzá ISR FE vevő egység is. 866MHz BRGTF ISR FE Jelfogó Rádió frekvenciás jelfogó 1db RGT F beltéri egység és 1db FSA készülék rádió jeleinek fogadására. 866 MHz BISRFE ISR FSA RF külső hőmérséklet érzékelő, elemes Rádió frekvenciás külső hőmérséklet érzékelő, elemmel működő tápellátással. 866 MHz. Elem élettartama 5 év. BISRFSA Szabályozástechnikai kiegészítők, modulok MEGNEVEZÉS JELLEMZŐK KÉSZÜLÉK KBN EWM B Bővítő modul Siemens AVS75.390/100 Beépíthető bővítő modul, használható mint fűtésszabályzó kevert fűtési körre, napkollektor differenciál szabályzóként, visszatérő hőmérséklet tartására, illetve multifunkciós eszközként. Tartozék előremenő hőmérséklet érzékelő, busz vezeték, csatlakozók, rögzítő csavarok. WBS/WBC kazánokhoz 1db-ot, WGB kazánokhoz 2db-ot, kazánokhoz 3db-ot lehet beszerelni a kazán alaplapja mellé. BEWMB BM BUS modul Siemens LPB buszrendszerre csatlakozik BM buszmodul felhasználható kazánok, összesen 16db kaszkádba kötésére illetve a további ISR falra szerelhető szabályzókhoz. BM-busz modulok összekötésére 2 eres ha lehet akkor árnyékolt kábel szükséges. A vezetékek nem felcserélhetők! WGB BBM HTS D Magas hőmérsékletvagy zóna modul Relétábla, 1 relékimement az alacsonyfeszültségű- 1 relékimenet a hálózati feszültségű kapcsoláshoz, 3 kapcsoló bemenet 230V feszültséggel. Magas hőmérséklteű felhasználókhoz vagy 3 különböző fűtési zónűhoz használható BHTSD

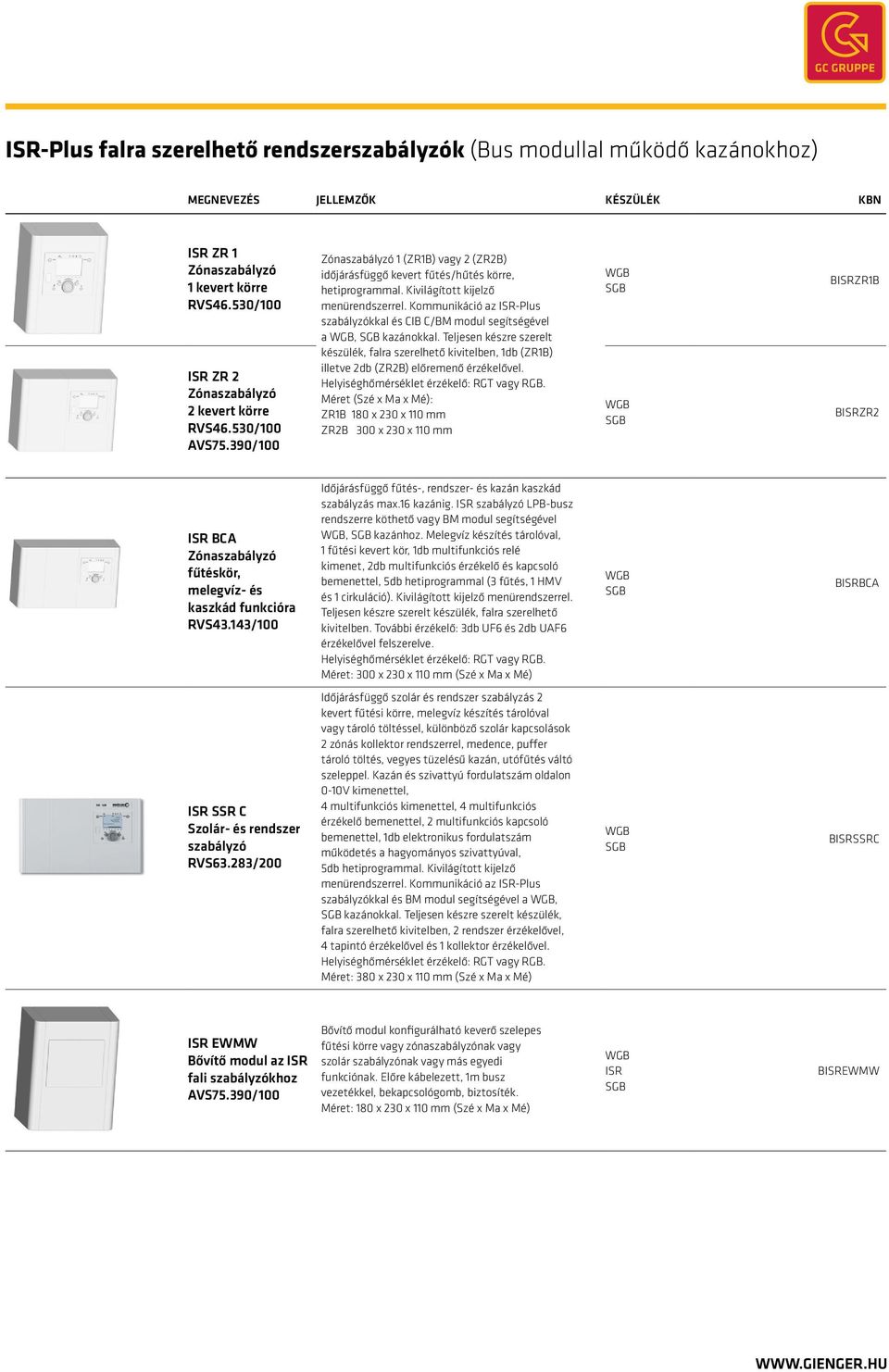

13 ISR-Plus falra szerelhető rendszerszabályzók (Bus modullal működő kazánokhoz) MEGNEVEZÉS JELLEMZŐK KÉSZÜLÉK KBN ISR ZR 1 Zónaszabályzó 1 kevert körre RVS46.530/100 ISR ZR 2 Zónaszabályzó 2 kevert körre RVS46.530/100 AVS75.390/100 Zónaszabályzó 1 (ZR1B) vagy 2 (ZR2B) időjárásfüggő kevert fűtés/hűtés körre, hetiprogrammal. Kivilágított kijelző menürendszerrel. Kommunikáció az ISR-Plus szabályzókkal és CIB C/BM modul segítségével a WGB, kazánokkal. Teljesen készre szerelt készülék, falra szerelhető kivitelben, 1db (ZR1B) illetve 2db (ZR2B) előremenő érzékelővel. Helyiséghőmérséklet érzékelő: RGT vagy RGB. Méret (Szé x Ma x Mé): ZR1B 180 x 230 x 110 mm ZR2B 300 x 230 x 110 mm WGB WGB BISRZR1B BISRZR2 ISR BCA Zónaszabályzó fűtéskör, melegvíz- és kaszkád funkcióra RVS43.143/100 Időjárásfüggő fűtés-, rendszer- és kazán kaszkád szabályzás max.16 kazánig. ISR szabályzó LPB-busz rendszerre köthető vagy BM modul segítségével WGB, kazánhoz. Melegvíz készítés tárolóval, 1 fűtési kevert kör, 1db multifunkciós relé kimenet, 2db multifunkciós érzékelő és kapcsoló bemenettel, 5db hetiprogrammal (3 fűtés, 1 HMV és 1 cirkuláció). Kivilágított kijelző menürendszerrel. Teljesen készre szerelt készülék, falra szerelhető kivitelben. További érzékelő: 3db UF6 és 2db UAF6 érzékelővel felszerelve. Helyiséghőmérséklet érzékelő: RGT vagy RGB. Méret: 300 x 230 x 110 mm (Szé x Ma x Mé) WGB BISRBCA ISR SSR C Szolár- és rendszer szabályzó RVS63.283/200 Időjárásfüggő szolár és rendszer szabályzás 2 kevert fűtési körre, melegvíz készítés tárolóval vagy tároló töltéssel, különböző szolár kapcsolások 2 zónás kollektor rendszerrel, medence, puffer tároló töltés, vegyes tüzelésű kazán, utófűtés váltó szeleppel. Kazán és szivattyú fordulatszám oldalon 0-10V kimenettel, 4 multifunkciós kimenettel, 4 multifunkciós érzékelő bemenettel, 2 multifunkciós kapcsoló bemenettel, 1db elektronikus fordulatszám működetés a hagyományos szivattyúval, 5db hetiprogrammal. Kivilágított kijelző menürendszerrel. Kommunikáció az ISR-Plus szabályzókkal és BM modul segítségével a WGB, kazánokkal. Teljesen készre szerelt készülék, falra szerelhető kivitelben, 2 rendszer érzékelővel, 4 tapintó érzékelővel és 1 kollektor érzékelővel. Helyiséghőmérséklet érzékelő: RGT vagy RGB. Méret: 380 x 230 x 110 mm (Szé x Ma x Mé) WGB BISRSSRC ISR EWMW Bővítő modul az ISR fali szabályzókhoz AVS75.390/100 Bővítő modul konfigurálható keverő szelepes fűtési körre vagy zónaszabályzónak vagy szolár szabályzónak vagy más egyedi funkciónak. Előre kábelezett, 1m busz vezetékkel, bekapcsológomb, biztosíték. Méret: 180 x 230 x 110 mm (Szé x Ma x Mé) WGB ISR BISREWMW

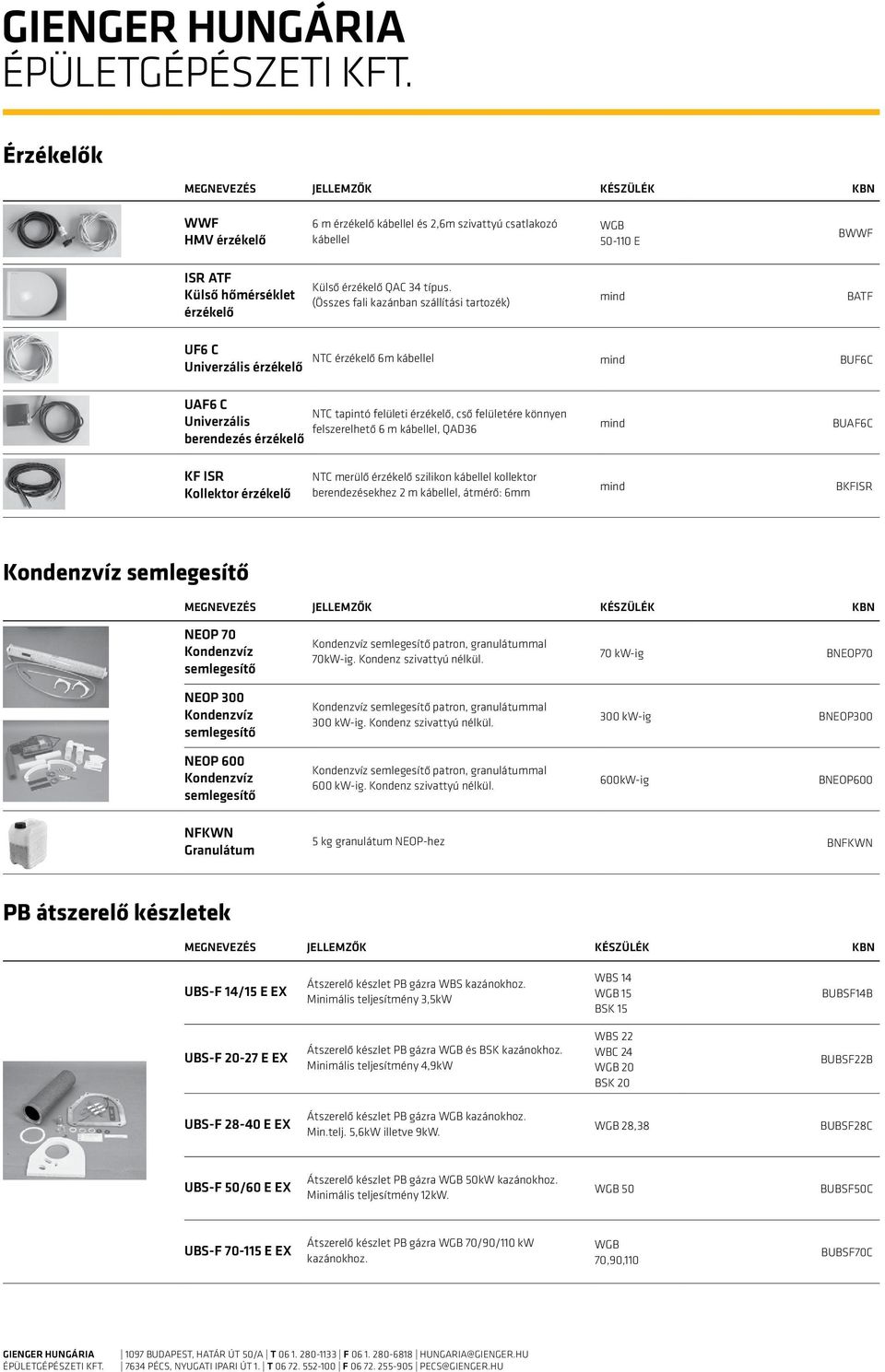

14 Érzékelők MEGNEVEZÉS JELLEMZŐK KÉSZÜLÉK KBN WWF HMV érzékelő 6 m érzékelő kábellel és 2,6m szivattyú csatlakozó kábellel WGB E BWWF ISR ATF Külső hőmérséklet érzékelő Külső érzékelő QAC 34 típus. (Összes fali kazánban szállítási tartozék) BATF UF6 C Univerzális érzékelő NTC érzékelő 6m kábellel BUF6C UAF6 C Univerzális berendezés érzékelő NTC tapintó felületi érzékelő, cső felületére könnyen felszerelhető 6 m kábellel, QAD36 BUAF6C KF ISR Kollektor érzékelő NTC merülő érzékelő szilikon kábellel kollektor berendezésekhez 2 m kábellel, átmérő: 6mm BKFISR Kondenzvíz semlegesítő MEGNEVEZÉS JELLEMZŐK KÉSZÜLÉK KBN NEOP 70 Kondenzvíz semlegesítő NEOP 300 Kondenzvíz semlegesítő Kondenzvíz semlegesítő patron, granulátummal 70kW-ig. Kondenz szivattyú nélkül. Kondenzvíz semlegesítő patron, granulátummal 300 kw-ig. Kondenz szivattyú nélkül. 70 kw-ig BNEOP kw-ig BNEOP300 NEOP 600 Kondenzvíz semlegesítő Kondenzvíz semlegesítő patron, granulátummal 600 kw-ig. Kondenz szivattyú nélkül. 600kW-ig BNEOP600 NFKWN Granulátum 5 kg granulátum NEOP-hez BNFKWN PB átszerelő készletek MEGNEVEZÉS JELLEMZŐK KÉSZÜLÉK KBN UBS-F 14/15 E EX Átszerelő készlet PB gázra WBS kazánokhoz. Minimális teljesítmény 3,5kW WBS 14 WGB 15 BSK 15 BUBSF14B UBS-F E EX Átszerelő készlet PB gázra WGB és BSK kazánokhoz. Minimális teljesítmény 4,9kW WBS 22 WBC 24 WGB 20 BSK 20 BUBSF22B UBS-F E EX Átszerelő készlet PB gázra WGB kazánokhoz. Min.telj. 5,6kW illetve 9kW. WGB 28,38 BUBSF28C UBS-F 50/60 E EX Átszerelő készlet PB gázra WGB 50kW kazánokhoz. Minimális teljesítmény 12kW. WGB 50 BUBSF50C UBS-F E EX Átszerelő készlet PB gázra WGB 70/90/110 kw kazánokhoz. WGB 70,90,110 BUBSF70C

15 Hidraulikai kiegészítők MEGNEVEZÉS JELLEMZŐK KÉSZÜLÉK KBN UVS-WHBS Váltó szelep UVS D Váltó szelep Univerzális csatlakozó készlet váltószeleppel, motorral, HMV érzékelővel, megfelelő méretű csővezetékekkel, kábelekkel WHBS WBS BUVSWHBS BUVSD LS-U1 D HMV töltő szivattyú LS-U2 D HMV töltő szivattyú Univerzális csatlakozó készlet szivattyúval, csatlakozókkal, HMV érzékelővel, megfelelő méretű csővezetékekkel, kábelekkel WGB 15,20 WGB 28,38 BLSU1D BLSU2D MAG Set Tágulási tartály MAG-BSK Set Tágulási tartály MAR 2.15/20 Keverő fűtési kör bekötő cső MAR 2.28/38 Keverő fűtési kör bekötő cső MAR K 20 Keverő fűtési kör bekötő cső MAR-BSK Keverő fűtési kör bekötő cső Beépíthető tágulási tartály 12 literes, csatlakozó csővel Egy közvetlen bekötésű kevert fűtési körhöz való bekötőcső, megkerüli a kazánban lévő szivattyút, így nem szükséges hidraulikus váltó beépítése. A kevert köri szivattyú fogja mozgatni a fűtési folyadékot a kazántestben. Bekötőszett a fűtés és gázoldali csatlakozáshoz. Mindhárom golyóscsap lapos tömítéssel, hollandival, ADH 1/2" fűtés oldalon töltő- és ürítőcsapokkal. Gázoldalon Egyenes bekötőszett golyóscsapba szerelt termikus biztonsági elzáróval. Fűtésoldalon 3/4" belső menet, gázoldalon 1/2" belső menet. WGB 15,20 BSK WGB 15,20 WGB 28,38 WGB-K BSK WBS BBK BMAGSET BMAGBSK BMAR21520 BMAR22838 BMARK20 BMARBSK BADH15 ADH 3/4" Egyenes szett Mint az ADH 1/2", de gázoldalon 3/4" belső menettel WGB 15,20 BADH20 ADH 2 Egyenes szett Mint az ADH 1/2", de gázoldalon 3/4" belső menettel, fűtésoldalon 1" belső menettel WGB 28,38 BADH2 ADH 25/40 Egyenes szett Mint az ADH 1/2", de gázoldalon 1" belső menettel, fűtésoldalon 6/4" belső menettel WGB BADH2540 ADW 20 Vízoldali bekötés Bekötőszett a BSK és BBK kazánok használati vízoldali bekötéséhez 3/4" méretben BSK BBK BADW20 IS BSK Oldal bekötési szett PER Szivattyú passzdarab 1"km - 130mm HEP PWM jellel működtetett kazán szivattyú Oldalról történő bekötési készlet a BSK kazánokhoz. Csővezetékek, szigetelve, hollandis kötéssel, burkoló lemezzel. Amikor a szivattyút külsőleg telepítjük és kiszereljük a gyári készülékből. EcoTherm WGB kazánok esetén lehetséges. Szivattyú készlet max.10m emelőmagasággal, kábelekkel és csatlakozó dugókkal készre szerelve, szigeteléssel. Energia osztály: A+; 6/4"km - 180mm BSK WGB WGB BISBSK BPER BHEP

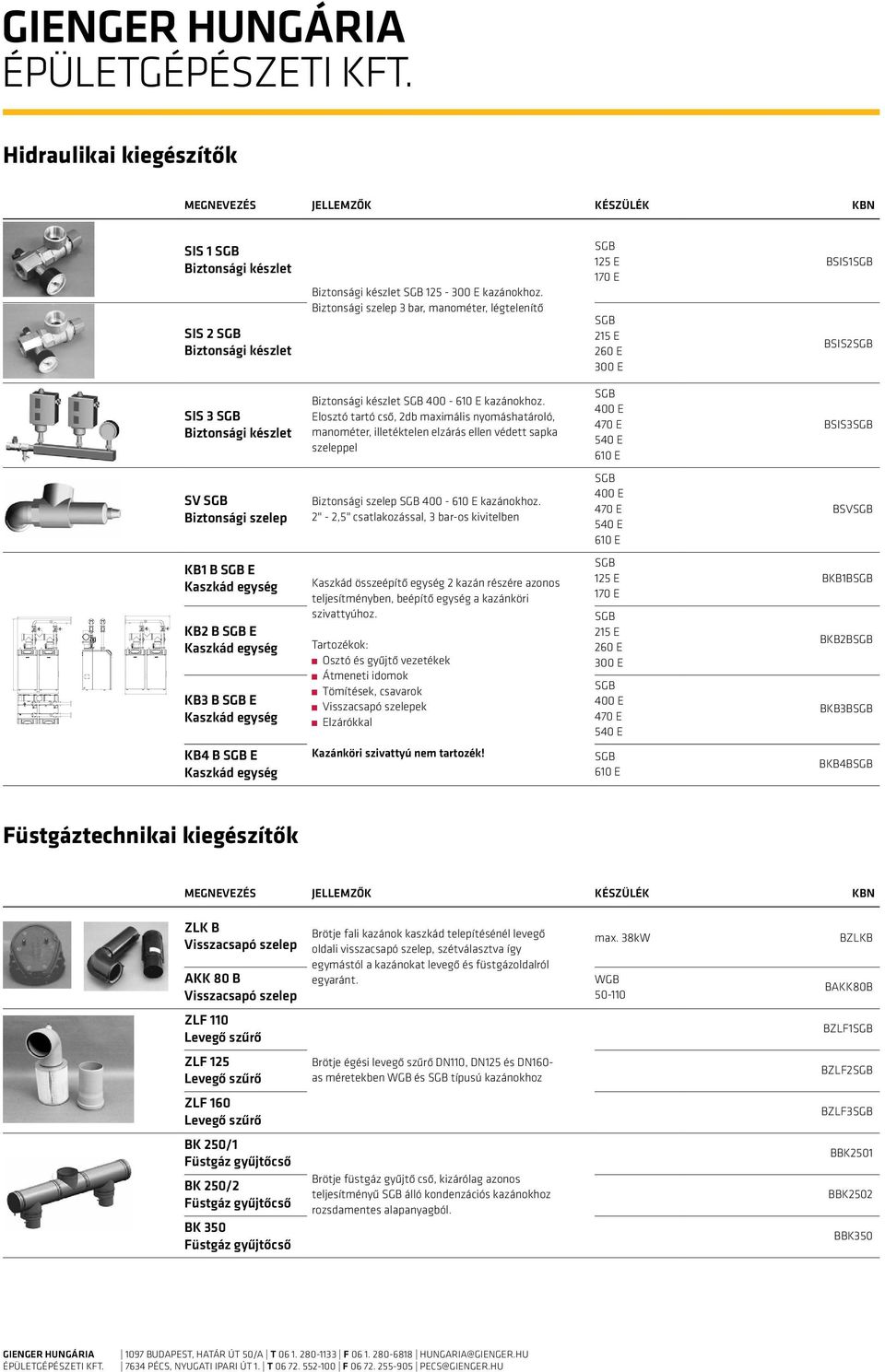

16 Hidraulikai kiegészítők MEGNEVEZÉS JELLEMZŐK KÉSZÜLÉK KBN SIS 1 Biztonsági készlet SIS 2 Biztonsági készlet Biztonsági készlet E kazánokhoz. Biztonsági szelep 3 bar, manométer, légtelenítő 125 E 170 E 215 E 260 E 300 E BSIS1 BSIS2 SIS 3 Biztonsági készlet Biztonsági készlet E kazánokhoz. Elosztó tartó cső, 2db maximális nyomáshatároló, manométer, illetéktelen elzárás ellen védett sapka szeleppel 400 E 470 E 540 E 610 E BSIS3 SV Biztonsági szelep Biztonsági szelep E kazánokhoz. 2" - 2,5" csatlakozással, 3 bar-os kivitelben 400 E 470 E 540 E 610 E BSV KB1 B E Kaszkád egység KB2 B E Kaszkád egység KB3 B E Kaszkád egység Kaszkád összeépítő egység 2 kazán részére azonos teljesítményben, beépítő egység a kazánköri szivattyúhoz. Tartozékok: Osztó és gyűjtő vezetékek Átmeneti idomok Tömítések, csavarok Visszacsapó szelepek Elzárókkal 125 E 170 E 215 E 260 E 300 E 400 E 470 E 540 E BKB1B BKB2B BKB3B KB4 B E Kaszkád egység Kazánköri szivattyú nem tartozék! 610 E BKB4B Füstgáztechnikai kiegészítők MEGNEVEZÉS JELLEMZŐK KÉSZÜLÉK KBN ZLK B Visszacsapó szelep AKK 80 B Visszacsapó szelep Brötje fali kazánok kaszkád telepítésénél levegő oldali visszacsapó szelep, szétválasztva így egymástól a kazánokat levegő és füstgázoldalról egyaránt. max. 38kW WGB BZLKB BAKK80B ZLF 110 Levegő szűrő BZLF1 ZLF 125 Levegő szűrő Brötje égési levegő szűrő DN110, DN125 és DN160- as méretekben WGB és típusú kazánokhoz BZLF2 ZLF 160 Levegő szűrő BZLF3 BK 250/1 Füstgáz gyűjtőcső BK 250/2 Füstgáz gyűjtőcső BK 350 Füstgáz gyűjtőcső Brötje füstgáz gyűjtő cső, kizárólag azonos teljesítményű álló kondenzációs kazánokhoz rozsdamentes alapanyagból. BBK2501 BBK2502 BBK350

17 Füstgáz elvezetési bekötési lehetőségek és maximális hosszúságok kw 6 C 13x 5 C 13x 4 C 13x 7 C 13x 8 C 13x 3 C 13x 2 C 13x 9 C 13x 10 C13x 1 C 13x 11 C 53x teljesítmény (kw) JEL TÍPUS LEÍRÁS méter (m) 1, 3 C13x, C53x Oldalfali kivezetés , 4, 8, 10 C33x, C53x Koncentrikus tetőátvezetés, helyiség levegő független B33 Gyûjtőkéményes elvezetés, helyiség levegő független méretezendő 6 C33x Koncentrikus kivezetés épített kéményben, helyiség levegő független B33 Koncentrikus kivezetés kéménybe, helyiségből szívott levegővel méretezendő 7 C93x Egyfalu kivezetés kéményben, helyiség levegő független B33 Egyfalu kivezetés kéményben, helyiségből szívott levegővel C53x Osztott kivezetés kéményben, egyfalú elvezetéssel, helyiség levegő független Idomok vesztesége az összes hosszúságból: Könyök idom Ív idom 45 2,5 m 1 m
