1 BETON KOMFORTOS ÉS MEGFIZETHETŐ OTTHONOK Dr. Gável Viktória kutatómérnök, CEMKUT Kft. Beton Fesztivál 2017, Budapest

2 TERVEZÉSI ÚTMUTATÓ [

3 NÉHÁNY ÉRDEKES GONDOLAT Mag. Jörg Leichtfried: A jövő háza A világon hetente 1 millió ember költözik be a városokba, ami éves szinten 8 New York méretű várost jelent! Ezért is nagyon fontos, hogy a jövőben a városokat sokkal fenntarthatóbban építsük és a városokban tiszta energiát használjanak. Egy szemlélet szerint a városokat szivacsnak kell tekinteni, melyek rengeteg energiát szívnak magukba és azt, mint egy elem, hosszú időre képesek tárolni. Kutatási és gyakorlati programjai révén Ausztria úttörő szerepet játszik ezen e téren, és sikeres projekteket vitt véghez a Fűtés és hűtés betonnal témakörben. Habár ezt eddig csak demó épületekben alkalmazták, fontos lépés az energiaellátás környezetbarát módon történő biztosítása felé. [ Energy-storage concrete planning guide]

4 NÉHÁNY ÉRDEKES GONDOLAT Dipl. Ing. Felix Friembichler: Egy ötlet, amilyen egyszerű, olyan zseniális A tervezési útmutató a szerkezetek termikus aktiválása iránt érdeklődők széles körének készült, a tervezők és a kivitelezők igényeit is szem előtt tartva, valamint azt, hogy az ismeretek átültethetők legyenek az oktatásba és a szakképzésbe. A tervezési útmutató az épületfizika, a tervezés, az építési gyakorlat és szabályozás, valamint az energiaellátás kérdéseivel foglalkozik. Jelentős részt szentel a számítások bemutatásának, melyeket példákkal illusztrál. A családi házak és sorházak kedvező tapasztalatai alapján a következő lépés a szerkezetek termikus aktiválásának megvalósítása lesz nagyméretű lakóépületekben. [ Energy-storage concrete planning guide]

5 MIÉRT A BETON? Építőanyag Fajlagos hőkapacitás Hővezetési tényező, λ Beton (normál) , ,28 2,0 Fa (fenyő) 510 1, ,11 Fa (tölgy) 610 2, ,15

6 BETONMAG TEMPERÁLÁS [ Z + B]

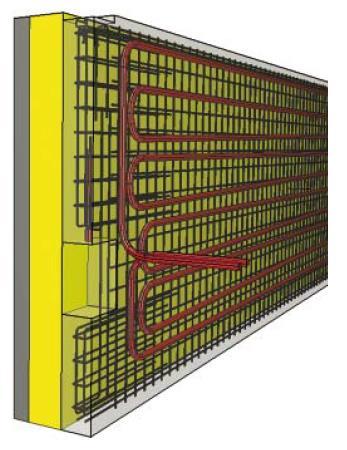

7 TERMIKUSAN AKTIVÁLT BETONELEMEK

8 HŐSUGÁRZÁS [ Z + B]

9 IZOTERMÁK [ Z + B]

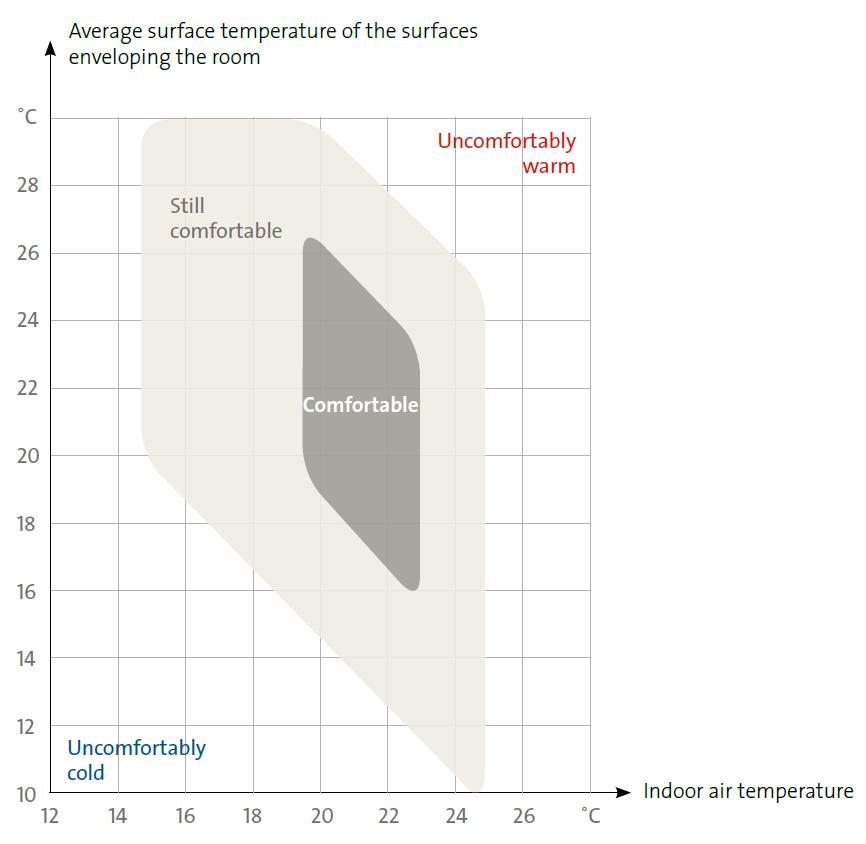

10 KOMFORTÉRZET [ Z + B]

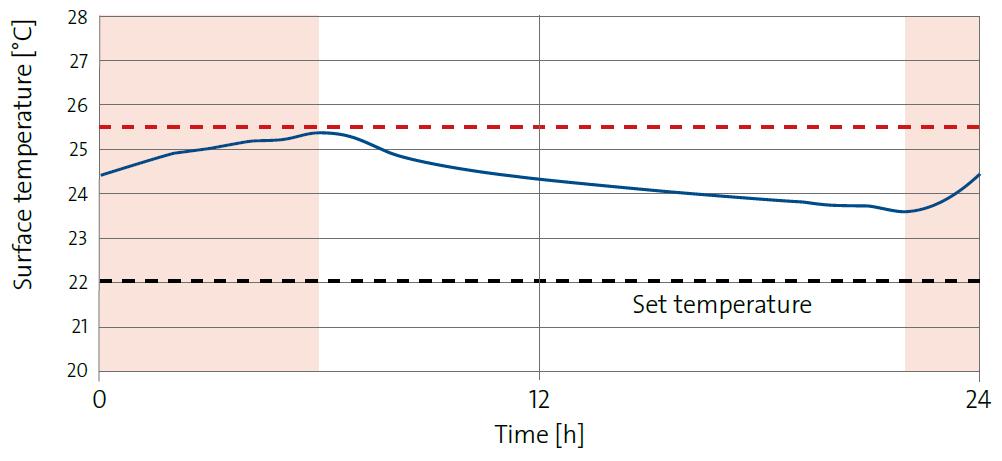

11 FELÜLETI HŐMÉRSÉKLET A termikusan aktivált mennyezet felületi hőmérsékletének alakulása a nap folyamán, csak éjszakai áram (este 10-től reggel 6-ig) felhasználása esetén. [ Klaus Kreč]

12 FELÜLET HŐLEADÁSA A termikusan aktivált födém felületre vonatkoztatott hőleadó teljesítményének csökkenése a keringtető szivattyú kikapcsolása után. [ Klaus Kreč]

13 BLOWER-DOOR-TEST Beszerelés után Az épület átvételekor [ VÖZ]

14 HATÉKONYSÁG [ Simon Handler]

15 HATÉKONYSÁG [ Simon Handler]

16 ÜZEMÁLLAPOTOK 1. A tárolórendszer feltöltése környezeti energiából származó hővel. A különböző energiaforrásokból származó hő az épületen belül tárolható. [ Energy-storage concrete planning guide]

17 ÜZEMÁLLAPOTOK 2. Hőveszteség fedezése az eltárolt energiával (nincs környezeti energia felhasználás). Ha külső hőforrás nem elérhető, akkor az épület hővesztesége az eltárolt hőből fedezhető. [ Energy-storage concrete planning guide]

18 ÜZEMÁLLAPOTOK 3. A keletkező energia betáplálása a hálózatba (a tároló közeg teljesen fel van töltve). Ha az épületben nincs szükség hőre vagy nincs lehetőség további hő eltárolására, akkor a keletkező energia a hálózatba táplálható. [ Energy-storage concrete planning guide]

19 ÜZEMÁLLAPOTOK 4. Energiafelhasználás a hálózatból (környezeti energia nem elérhető). Ha az épület hőakkumulátora kimerült és környezeti energia nem elérhető, akkor az épület energiaellátása megoldható a hálózatról, mígnem újra elérhető lesz a környezeti energiából származó hő- vagy elektromos energia.. [ Energy-storage concrete planning guide]

20 ÜZEMÁLLAPOTOK 5. Passzív hűtés (keringtető szivattyú működtetése). A szabad-lehűlést biztosító keringtető szivattyú energiaszükséglete minimális. [ Energy-storage concrete planning guide]

21 ÜZEMÁLLAPOTOK 6. Környezeti energia felhasználása az aktív hűtést biztosító reverzibilis hőszivattyú működtetéséhez. A hőszivattyú működéséhez szükséges energia elsősorban megújuló forrásokból (fotovoltaikus rendszer, szélenergia) származik. [ Energy-storage concrete planning guide]

22 SZABÁLYOZÁSI ALAPELV [ Simon Handler]

23 1. RENDSZER VARIÁCIÓ Energiaellátás napkollektorral [ Simon Handler]

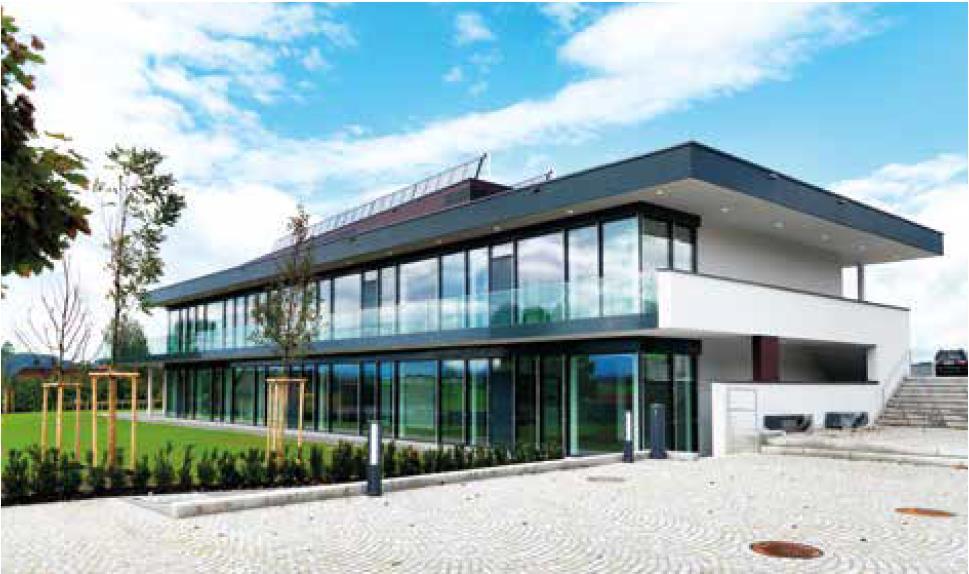

24 KÖZÖSSÉGI CENTRUM (HALLWANG) [ Adrian Kuster, Millstatt]

25 2. RENDSZER VARIÁCIÓ Energiaellátás napelemekkel és hőszivattyúval [ Simon Handler]

26 TÁRSASHÁZ (SALZBURG) [ Michael Harrer]

27 3. RENDSZER VARIÁCIÓ Energiaellátás szélenergiával és hőszivattyúval [ Simon Handler]

28 CSALÁDI HÁZ (ALSÓ-AUSZTRIA) [ Aichinger Hoch- und Tiefbau GmbH]

29 SZENZOROK [ Aichinger Hoch- und Tiefbau GmbH]

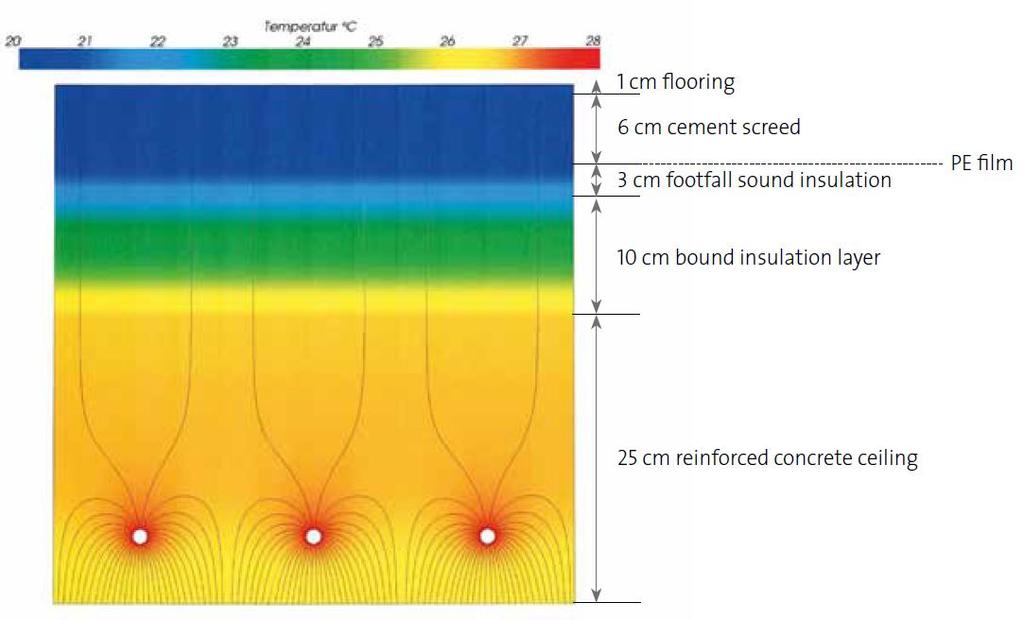

30 HŐMÉRSÉKLET ELOSZLÁS Hőmérséklet eloszlás és hőáram-vonalak a födémszerkezetben, 28 C-os közeg és 20 C-os szobalevegő hőmérséklet esetén. [ Klaus Kreč]

31 MODELLSZOBA [ Z + B]

32 PASSIVHAUS PROJEKTIERUNG PAKET (PHPP) [ Aichinger Hoch- und Tiefbau GmbH]

33 PASSIVHAUS PROJEKTIERUNG PAKET (PHPP) [ Aichinger Hoch- und Tiefbau GmbH]

34 TAPASZTALT ELŐNYÖK Fűtésre és hűtésre egyaránt alkalmas. Kiválóan használható a megújuló energiákat (nap, szél) hasznosító rendszerekhez. Egyrészt mert alacsony hőmérsékletű (24-30 C) fűtőközeggel üzemel, másrészt nagy hőtehetetlensége miatt alkalmas a rendszertelen áramellátásból fakadó ingadozások kiegyenlítésére. A nagy aktivált felület nagy hűtési kapacitást biztosít még viszonylag magas hőmérsékletű (16-20 C) közeggel is, emiatt pedig kondezációra sem kell számítani. Jól szigetelt épületeknél csak a mennyezet egy részének aktiválása is elegendő lehet a megfelelő fűtéshez. A felületek felmelegítése és az egyenletes hőeloszlás a szobában, valamint a jó szigetelés rendkívül magas komfortérzetet biztosít. Mivel a fűtés kis hőterjedelmű, így poráramlás sem alakul ki. A rövidebb csőhossz miatt kisebb a nyomásesés. Hatékonysága gyakorlatilag független a belmagasságtól (hősugárzás). Keverőpontok beiktatásával integrálható a távfűtési hálózatba.

35 KÖSZÖNÖM A FIGYELMET! [ Energy-storage concrete planning guide]
