1 SCHIEDEL KÉMÉNYRENDSZEREK ÁRLISTA 2018 Érvényes március 10-től. Az árlistában szereplő árak nettó árak. (áfa: 27%) A komplett kéményrendszerek méretsoros táblázatokban szereplő árai egy tisztítóajtó-csatlakozó és egy darab ajtó árát tartalmazzák. Az árlistában nem szereplő kéménytípusokra a veszprémi központból adunk árajánlatot!

2 MINDEN KÉMÉNY SZERETNE EGY KICSIT SCHIEDEL LENNI! KERÁMIA KÉMÉNY- RENDSZEREK FÉMKÉMÉNY RENDSZEREK ABSOLUT ADVANCE UNI PLUS SIH SRS MULTI, AVANT QUADRO PRO KERASTAR ICS PERMETER PRIMA PLUS TECNOFLEX SCHIEDEL WORLD díjmentes szaktanácsadás, tervezési és szerelési segédletek, konfigurátor, építés helyén kivitelezői képzések, vevőszolgálat Hosszú élettartamú, komplett kéményrendszerek az energiahatékony fűtés szolgálatában KERÁMIA KÉMÉNYRENDSZEREK FÉM KÉMÉNYRENDSZEREK SCHIEDEL WORLD KANDALLÓK biztonságos energiahatékony univerzális egyedi és gyűjtő rendszerek új építés és bővítés esetén egyaránt kiváló alapanyag könnyű szerelés modern design egyedi megoldások családi háztól az ipari létesítményekig kéménykonfigurátor kéménykiíró, árazó program díjmentes szaktanácsadás képzési program viszonteladóknak pontgyűjtő program kémény és kandalló tökéletes kombinációja modern megjelenés helytakarékos égési levegőt is biztosítja vízteres változatban is 2

3 TARTALOMJEGYZÉK Kéményválasztás könnyedén Schiedel ABSOLUT - abszolút tökéletes és univerzális Egységcsomagok és tartozékok Méretsoros árak (egykürtős és egykürtős szellőzőkürtős) Elemárak (egykürtős és egykürtős szellőzőkürtős) Ignis Protect a biztonságos falátvezetés Méretsoros árak (kétkürtős és kétkürtős szellőzőkürtős) Elemárak (kétkürtős és kétkürtős szellőzőkürtős) Schiedel ADVANCE Advance LAS csatlakozó Méretsoros árak Elemárak Schiedel UNI PLUS Méretsoros árak (egykürtős és egykürtős szellőzőkürtős) Elemárak (egykürtős és egykürtős szellőzőkürtős) Kéményszegély, kéménytámasztó szerkezet Méretsoros árak (kétkürtős és kétkürtős szellőzőkürtős) Elemárak (kétkürtős és kétkürtős szellőzőkürtős) Tartozékárak kerámia kéményrendszerekhez Schiedel SIH Méretsoros árak Elemárak Schiedel SRS Méretsoros árak Elemárak Schiedel Quadro Pro Elemárak Schiedel AVANT Méretsoros árak Elemárak Schiedel MULTI Elemárak Statikai megerősítés kerámiabélésű kéményrendszerekhez Schiedel KERASTAR Méretsoros árak Elemárak Felépítési vázlatok (Kerastar, Permeter, ICS) Schiedel ICS Méretsoros árak Elemárak Schiedel PERMETER Méretsoros árak Elemárak Schiedel PRIMA PLUS Méretsoros árak Elemárak Schiedel KINGFIRE kandallók Szállítási és csomagolási díjak, rakatkalkuláció Általános eladási és szállítási feltételek 4-5. oldal 7. oldal 9. oldal oldal 12. oldal 13. oldal oldal 16. oldal 17. oldal oldal 21. oldal oldal 26. oldal 27. oldal oldal oldal 34. oldal 35. oldal 36. oldal 37. oldal oldal 40. oldal 41. oldal oldal 44. oldal 47. oldal oldal 55. oldal 57. oldal oldal 79. oldal oldal 89. oldal oldal oldal oldal 118. oldal 3

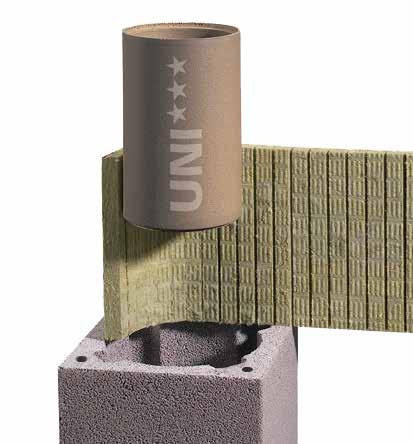

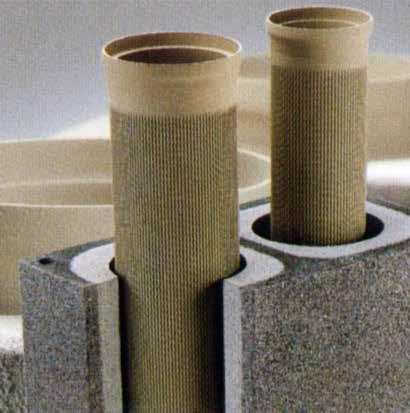

4 KÉMÉNYVÁLASZTÁS KÖNNYEDÉN ABSOLUT ADVANCE UNI SRS Absolut univerzális minden eshetőségre Innováció és tradíció összhangban Alkalmas minden tüzelőanyaghoz Tartalékkémény 3 héjú rendszer integrált hőszigeteléssel hőszigeteléssel egybeöntött komplett köpenytégla 1,33 m hosszú ipari kerámia cső nedvességre érzéketlen, hátsó szellőzés nélkül nyílt és zárt égésterű készülékhez (Ø 14) füstgázhőmérséklet 400 ºC 3 héjú rendszer könnyűbeton köpenytégla ásványgyapot szigetelés 1,33 m hosszú ipari kerámia csõ nedvességre érzéketlen hátsó szellőzés nélkül nyílt és zárt égésterű készülékhez füstgázhőmérséklet 400 ºC 3 héjú rendszer könnyűbeton köpenytégla ásványgyapot hőszigetelés 33 cm hosszú kerámia cső nedvességre érzéketlen hátsó szellőzéssel nyílt égésterű készülékhez füstgázhőmérséklet 400 ºC 2 héjú rendszer könnyűbeton köpenytégla ásványgyapot zsinór cellásításhoz 33 cm hosszú kerámia cső nyílt égésterű készülékhez füstgázhőmérséklet 400 ºC T400 N1 W 3 G50 T200 N1 W 2 O00 T200 P1 W 2 O00 T400 N1 D 3 G50 T200 N1 W 2 O00 T200 P1 W 2 O00 T400 N1 D 3 G50 T200 N1 W 2 O00 T400 N1 P 3 G100 Felhasználás Egyszeres bekötés nyílt égéstér zárt égéstér Többszörös bekötés nyílt égéstér zárt égéstér Fűtéstechnika Kondenzációs Alacsony füstgázhőmérsékletű Hagyományos Tüzelőanyag Gáz Olaj Szilárd tüzelőanyag 4

5 AVANT MULTI ICS 25 PERMETER KERASTAR Minden egyedi gáztüzelő berendezéshez 2 héjú rendszer könnyűbeton köpenytégla és távolságtartók 66 cm hosszú ipari kerámia cső nedvességre érzéketlen nyílt és zárt égésterű, valamint kondenzációs készülékhez túlnyomásos üzem (200 Pa-ig) füstgázhőmérséklet 200 ºC T200 P1 W 2 O00 T200 N1 W 2 O00 Gyűjtőkémény társasházi lakások egyedi fűtéséhez 2 héjú rendszer könnyűbeton köpenytégla és távolságtartók 66 cm hosszú ipari kerámia cső nedvességre érzéketlen zárt égésterű és kondenzációs készülékekhez több kazán bekötésére zárt égésterű és kondenzációs kazánok vegyes bekötésére is füstgázhőmérséklet 200 ºC T200 P1 W 2 O00 T200 N1 W 1 O00 Kettős falú nemesacél kéményrendszer 3 héjú rendszer 25 mm-es hőszigeteléssel külső héj: alapanyag EN falvastagság: 0,5 mm belső cső: alapanyag EN / falvastagság: 0,5 mm nedvességre érzéketlen, nyílt és zárt égésterű készülékhez füstgázhőmérséklet 450 ºC (gáz, olaj, fa) 200 ºC (gáz, olaj) T450 N1 D V3 G60 T200 P1 W V2 O00 Kettős falú nemesacél kéményrendszer 3 héjú rendszer 25 mm-es hőszigeteléssel külső héj: tűzihorgonyzott acél (DX51+Z) porfestéssel falvastagság: 0,5 mm belső cső: alapanyag: EN falvastagság: 0,5 mm nedvességre érzéketlen, nyílt és zárt égésterű készülékhez füstgázhőmérséklet 450 ºC T450 N1 W V2 G60 T200 P1 W V2 O00 Kettős falú nemesacél kéményrendszer kerámia béléscsővel 3 héjú rendszer 60 mm-es hőszigeteléssel külső héj: alapanyag EN falvastagság: 0,5 mm belső cső: ipari kerámia cső falvastagság: 6,5-8,5 mm nedvességre érzéketlen, nyílt égésterű készülékhez füstgázhőmérséklet 400 ºC T400 N1 D 3 G50 T200 N1 W 2 O30 5

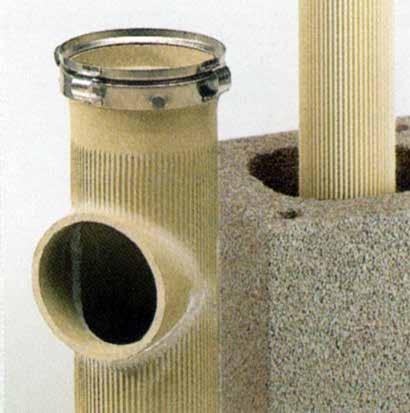

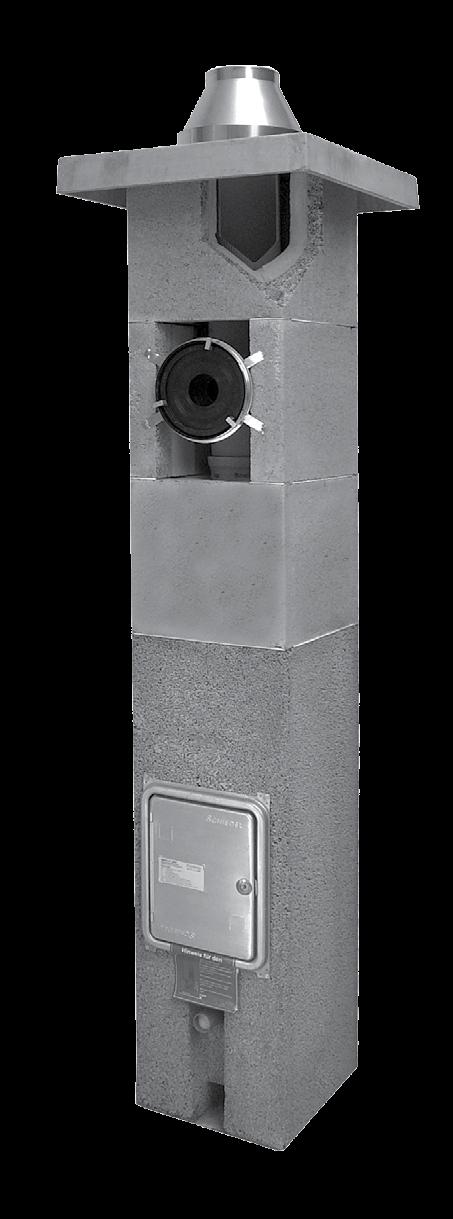

6 A Schiedel ABSOLUT kéményrendszer W3G minősített kerámia csővel 6 W3G minősített kerámia profilcső Termo légkürtő Köpenytégla saját belső hőszigetelése Termo köpenytégla hőszigetelő betéttel kisenergiájú és passzív házak esetében A Schiedel ABSOLUT a piacon egyedülálló technológiával gyártott kéményrendszer, amely bármilyen tüzelőanyaghoz és bármilyen tüzelőberendezéshez használható. Elősegíti a kazán energiahatékony működését ezzel jelentős fűtési költség takarítható meg. Kiegészítő alkatrészekkel passzívházakban is alkalmazható. A W3G MINŐSÍTÉS Az építőipari szabványrendszer precízen kitér az egyes épületszerkezetek, építőanyagok és termékek tűzállósági követelményeire és nedvességtechnikai tulajdonságaira. A kémények tűzállósági vizsgálatával és minősítésével külön fejezet foglalkozik. A Schiedel kerámia profilcsöve olyan kiemelkedő tulajdonságokkal bír, hogy megkapta a W3G minősítést. W: A kéményrendszer megfelel a nedvességállósági követelményeknek. 3: Bármilyen tüzelőanyaghoz alkalmas (gáz, olaj és szilárd tüzelőanyagok). G: Ellenáll a koromégésnek.

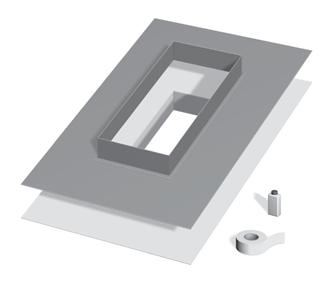

7 SCHIEDEL ABSOLUT KÉMÉNYRENDSZER TARTOZÉKOK STECKADAPTER Ha a kémény és a füstgázcső vagy a kémény és az égési levegő csöve eltérő átmérőjű, ez a kis alkatrész igen nagy szolgálatot tesz. A steckadapter kiegyenlíti a méretkülönbségeket és biztonságos módon akadályozza meg a vezetékrendszer és a kémény közötti testrezgések átvitelét. LAS ÉGÉSI LEVEGŐ BEVEZETŐ ADAPTER A szilárd tüzelőanyaggal működő berendezés kürtőjétől különválasztva vezeti a táplevegőt a füstgáz-csatorna tengelyébe és lehetővé teszi a helyiség levegőjétől független működésű fűtőberendezések egyszerű csatlakoztatását az Absolut kéményekhez. BLOWER-DOOR TISZTÍTÓAJTÓK Egy különleges szigetelőszalag alkalmazása révén (mely opcionálisan megrendelhető és utólag is felszerelhető) az Absolut kémény már standard kivitelben is igen jól záró tisztítóajtói (a hagyományos rendszerekhez viszonyítva) tökéletesen légzáró kivitelűre alakíthatók át. TERMO SZIGETELŐ KÉSZLET A készlet egy szabadalmaztatott különleges fóliából áll, amelyet a kémény körül a tetőkonstrukcióba, annak a héjazat felőli oldalába építenek be. A Termo szigetelő készletet minden ABSOLUT kéményhez ajánljuk. TERMO KÖPENYTÉGLA ÉS TERMO LÁBAZATI TÉGLA Az új Schiedel Termo köpenytégla a tető, pince és az alap átmeneti zónáiban fellépő hőveszteséget szünteti meg. Ez a következőképpen működik: a köpenytéglában habüvegből készült betét található. Ez az anyag az ásványi gyapottal azonos hőszigetelési tulajdonságokkal rendelkezik, ráadásul párazáró tulajdonságú. Az ABSOLUT Termo köpenytégla garantálja a hideg- és meleg zónák szétválasztását a kis energiaigényű és passzív házakban. TERMO LÉGKÜRTŐ Az energiatakarékosság követelménye légzáró épülethéjak alkalmazását írja elő. A szellőztető berendezések, páraelszívók és klímaberendezések vákuumot hoznak létre a házban. Ilyen esetben a kandallók biztonságos üzemelése érdekében az égéshez szükséges levegőt külön vezetéken kell betáplálni. Az ABSOLUT kémény erre a célra külön Termo légkürtőven rendelkezik, így független és biztonságos módon garantálja, hogy a kandalló mindig elegendő égési levegőt kapjon. ABSOLUT FÜSTCSŐ CSATLAKOZÓ CSOMAG 90º-OS Profil kerámiacső L=66 cm, csatlakozó idom 90º-os L=66 cm (Ø14 L=33 cm), hőszigetelő előlap, Ø14 3 távolságtartó szett, Ø14 fölött 2 távolságtartó szett (1 szett = 3 db), vakolatgyűrű, szeg (4 db), Ø14 további 1 db profil kerámiacső L=33 cm. ABSOLUT FÜSTCSŐ CSATLAKOZÓ CSOMAG 45º-OS Profil kerámiacső L=66 cm, csatlakozó idom 45º-os L=66 cm, hőszigetelő előlap, 2 távolságtartó szett (1 szett = 3 db), vakolatgyűrű, szeg (4 db). ABSOLUT KÉMÉNYLÁB CSOMAG Adaptergyűrű, hézagkitt lehúzó, torkolati kúp, távolságtartó szett 11,33 fm-es kéményhez (1 szett = 3 db), hézagkitt a teljes kéményhosszhoz, 1 db fűrészlap, vizsgálónyílás lezáró, menetes szár a kéménylábhoz csomagolva. ABSOLUT FELSŐ TISZTÍTÓAJTÓ- CSATLAKOZÓ CSOMAG Profil kerámiacső L=66 cm, csatlakozó idom L=33 cm, 1 db profil kerámiacső L=33 cm, 2 távolságtartó szett (1 szett = 3 db), vizsgálónyílás ajtó, tisztítóajtó. 7

8 Ha a kiegészítő fűtéshez CO 2 semleges fűtőanyagot használ, jelentős megtakarítást érhet el. A kiegészítő fűtés (pl. kandalló) az átmeneti hónapokban a fűtési igény 100%-át, a fűtési szezonban kb. 20%-át átveszi. Ha a kiegészítő fűtéshez CO 2 semleges biomassza fűtőanyagot használ, mint pl.: fa vagy pellet, akkor már a kezdetektől spórolhat. Az új építésű és jó szigetelésű házakban jelentős energia-megtakarítás érhető el. Régi építésű házak esetében az utólagosan beépített kandalló és a jól méretezett szigetelt kéményrendszer szintén mérhető mértékű energia-megtakarítás eredményez. A Schiedel ABSOLUT kéményrendszerrel minden esetben jól jár. Ingatlan többet ér, mert égéstermék-elvezető rendszere a jövőben is megfelel a fűtéstechnikai kihívásoknak. A modern, univerzális kéményrendszer követelményei Termo köpenytégla Termo szigetelő készlet Termo légkürtő W3G Előmelegített égési levegő Kiegészítő fűtés CO 2 semleges fűtőanyaggal ABSOLUT energiatakarékos kéményrendszer Az Ön jelenlegi fűtési rendszere Ha mindezt kipipálta, akkor helyesen választott. 8

9 ABSOLUT KÉMÉNYMAGASSÁG (fm) EGYKÜRTŐS Belső átmérő (cm) L 16L 18L 20L Típus ABS14 ABS16 ABS18 ABS20 ABS14TL ABS16TL ABS18TL ABS20TL Külső méret cm/cm 36/36 36/36 36/36 38/38 36/50 36/50 36/50 38/54 Ft/fm HŐSZIGETELT, VAKOLT FEJKIALAKÍTÁSHOZ VALÓ FEDKŐVEL EGYKÜRTŐS SZELLŐZŐ KÜRTŐVEL 5,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény A komplett kémény ára tartalmazza: kész kéményláb; kéményláb csomag; 90 -os füstcső-csatlakozó csomag; fedlap; köpenytégla habbeton szigeteléssel; profil kerámiacső; ragasztóhabarcs; tubusos hézagkitt. TARTOZÉKOK Rotempo felár, P1-es nyomásosztálynál Ft/db Steck-Adapter (zárt égésterű kazánhoz) külső Ft/db belső Ft/db Füstcső-csatlakozó csomag 90 -os Ft/db Füstcső-csatlakozó csomag 45 -os Ft/db Termo köpenytégla Ft/db Termo lábazati tégla Ft/db Termo szigetelő készlet Ft/db Tisztítóajtó szigetelő készlet Ft/db Cserépkályha csatlakozó csomag Ft/db LAS csatlakozó Ft/db Felső tisztító ajtó felár Ft/db

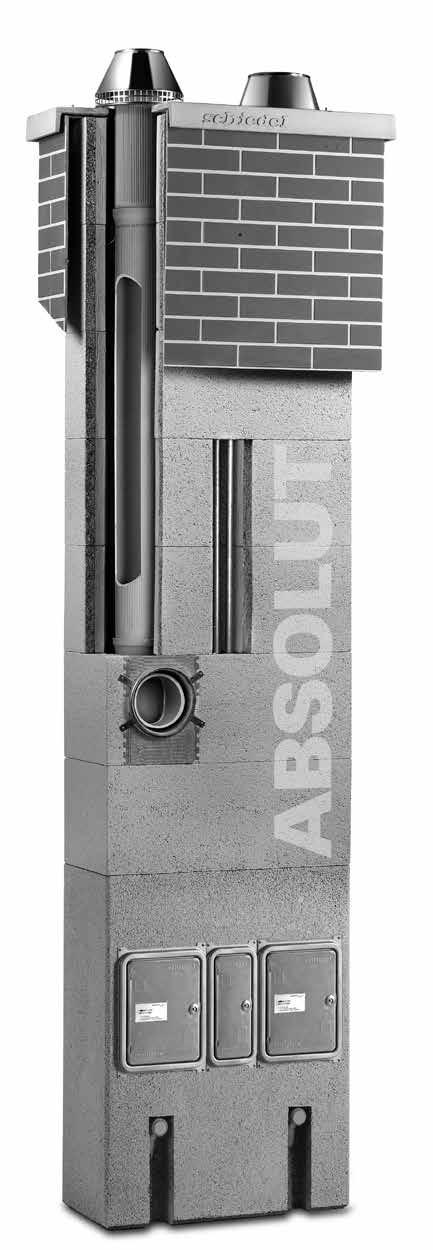

10 ABSOLUT SCHIEDEL ABSOLUT ENERGIATAKARÉKOS KÉMÉNYRENDSZER Egykürtős Kürtőátmérő Komplett kürtő Köpenytégla Profil kerámia cső átmérőknél L=1,33 fm 25-ös átmérőnél L=0,66 fm Kész kéményláb (107 cm) Kéményláb csomag Megrendelési szám ABS14 ABS16 ABS18 ABS20 ABS25 Egységár Ft/fm Külső méret cm/cm 36/36 36/36 36/36 38/38 48/48 Szellőző kürtő méret cm/cm Egységsúly kg/fm Megrendelési szám Egységár Ft/db Egységsúly kg/db Megrendelési szám Egységár Ft/db Egységsúly kg/db Megrendelési szám Egységár Ft/fm Külső méret cm/cm 36/36 36/36 36/36 38/38 48/48 Egységsúly kg/fm Megrendelési szám Egységár Ft/db Füstcső-csatlakozó csomag 90 -os Megrendelési szám Egységár Ft/db Füstcső-csatlakozó csomag 45 -os Megrendelési szám Egységár Ft/db Felső tisztítóajtó csatlakozó-csomag Megrendelési szám Egységár Ft/db Fedkő hőszigetelt, vakolt fejkialakításhoz rögzítő készlettel Megrendelési szám és és és és és Egységár Ft/db Külső méret cm/cm 57/57 57/57 57/57 59/59 65/65 Könnyűbeton fedkő körbefalazáshoz rögzítő készlettel Megrendelési szám és és és és Egységár Ft/db Külső méret cm/cm 78/78 78/78 78/78 80/80 Gyámlap körbefalazáshoz Megrendelési szám Egységár Ft/db Külső méret cm/cm 70/70 70/70 70/70 68/68 Steck adapter, belső 14-es Ø-nél Megrendelési szám Egységár Ft/db Steck adapter, külső 14-es Ø-nél Megrendelési szám Egységár Ft/db Ragasztóhabarcs 10 kg-os vödör Megrendelési szám Egységár Ft/db Anyagszükséglet kg/fm 0,7 0,7 0,7 0,8 1,0 10 Tubusos hézagkitt 68 dkg-os tubus, 14-es Ø-nél, P1 nyomásosztálynál Rotempo Megrendelési szám Egységár Ft/db Anyagszükséglet fm/tubus 4,0 3,6 3,3 2,8 2,0

11 Egykürtős szellőzőkürtővel 14TL 16TL 18TL 20TL ABS14TL ABS16TL ABS18TL ABS20TL /50 36/50 36/50 38/54 10/23 10/23 10/23 11/ Tartozékok Energia-megtakarítást elősegítő tartozékok Kürtő Termo köpenytégla Megr. szám Egységár Ft/db Termo lábazati tégla Megr. szám Termo szigetelő készlet (belső és külső) Blower-door szett tisztítóajtó szigetelő készlet Egységár Ft/db Megr. szám Egységár Ft/db Megr. szám Egységár Ft/db Kürtő 14TL 16TL 18TL 20TL /50 36/50 36/50 38/ Termo köpenytégla Megr. szám Egységár Ft/db Termo lábazati tégla Megr. szám Termo szigetelő készlet Blower-door szett tisztítóajtó szigetelő készlet Egységár Ft/db Megr. szám és és és és Egységár Ft/db Megr. szám Egységár Ft/db és és és és /71 57/71 57/71 59/ és és és és /92 78/92 78/92 80/ /84 70/84 70/84 68/ ,8 0,8 0,8 1,0 Kürtő 14, 14TL 16, 16TL 18, 18TL 20, 20TL Esővédő sapka Megr. szám Egységár Ft/db Zsaluzó lemez Megr. szám Egységár Ft/db Kürtő 14TL 16TL 18TL 20TL LAS csatlakozó Megr. szám Egységár Ft/db Levegőkürtő sapka Megr. szám Egységár Ft/db Megerősítő készlet Megr. szám Kéménytámasztó szerkezet Egységár Ft/db Tartalma Megr. szám Egységár Ft/db x4 m: 4 db menetesszár csavarokkal, 12 db megerősítő szár, 2 doboz kiöntő habarcs x6 m: 4 db menetesszár csavarokkal, 20 db megerősítő szár, 3 doboz kiöntő habarcs ,0 3,6 3,3 2,8 11

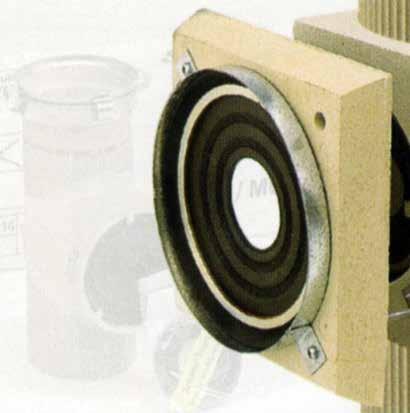

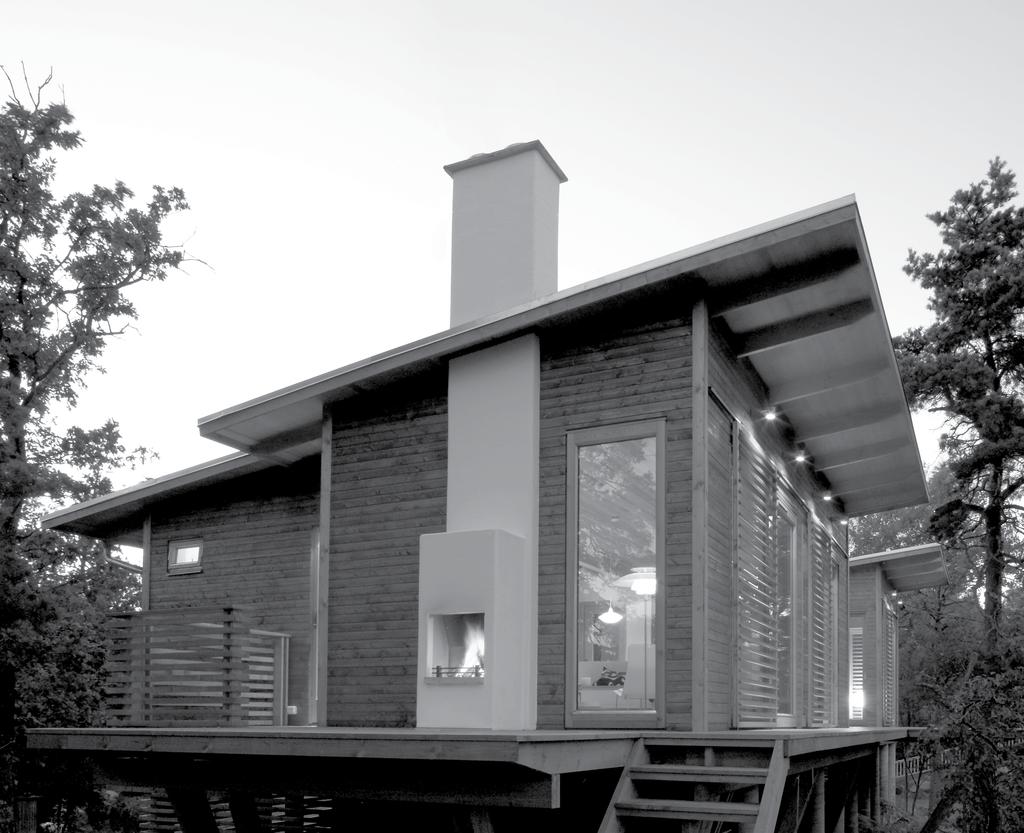

12 IGNIS-PROTECT Az éghető építőanyagok közötti biztonságos falátvezetés A Schiedel IGNIS-PROTECT egy speciális ásványi gyapotból készült, bevizsgált falátvezetés. Védi az éghető építőanyagokat, és egyaránt alkalmazható egy- és kétfalú csatlakozó vezetékekkel ellátott tüzelő berendezések esetében. (Durva sűrűség 120 kg/m3, építőanyag-osztály A1 a DIN 4102 szerint) Árak a 33. oldalon 12 Schiedel IGNIS-PROTECT előnyei Biztonságos, egyszerű és beszerelésre kész megoldás. Koromégés esetén a maximális 100 C felületi hőmérsékletet nem lépi túl. A kivehető csőhéj által könnyen hozzáigazítható 110, 130, 150 és 180 mm belső csőátmérőhöz. A külső csőhéj védi a belső oldalhoz illeszkedő falburkolatot (pl.: gipszkarton) a magas felületi hőmérséklettől. Belső oldalán alumínium kasírozás található, külső oldalán pedig a külső vakolat felhordására alkalmas réteg van.

13 ABSOLUT KÉTKÜRTŐS KÉTKÜRTŐS SZELLŐZŐ KÜRTŐVEL Belső átmérő (cm) L14 20L14 20L18 KÉMÉNYMAGASSÁG (fm) Típus ABS1814 ABS2014 ABS2018 ABS18TL14 ABS20TL14 ABS20TL18 Külső méret cm/cm 36/65 38/71 38/71 36/83 38/88 38/88 Ft/fm HŐSZIGETELT, VAKOLT FEJKIALAKÍTÁSHOZ VALÓ FEDKŐVEL 5,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény A komplett kémény ára tartalmazza: kész kéményláb; kéményláb csomag; 90 -os füstcső-csatlakozó csomag; fedlap; köpenytégla habbeton szigeteléssel; profil kerámiacső; ragasztóhabarcs; tubusos hézagkitt. TARTOZÉKOK Rotempo felár, P1-es nyomásosztálynál Ft/db Steck-Adapter (zárt égésterű kazánhoz) külső Ft/db belső Ft/db Füstcső-csatlakozó csomag 90 -os kisebb Ft/db nagyobb Ft/db Füstcső-csatlakozó csomag 45 -os kisebb Ft/db nagyobb Ft/db Termo köpenytégla Ft/db Termo lábazati tégla Ft/db Termo szigetelő készlet Ft/db Tisztítóajtó szigetelő készlet Ft/db Cserépkályha csatlakozó csomag kisebb Ft/db nagyobb Ft/db LAS csatlakozó Ft/db Felső tisztítóajtó felár kisebb Ft/db nagyobb Ft/db

14 ABSOLUT SCHIEDEL ABSOLUT ENERGIATAKARÉKOS KÉMÉNYRENDSZER Kombinált Átmérő Kürtő átmérő Ø mm 18/14 20/14 20/14 20/16 20/18 Komplett kürtő Köpenytégla Profil kerámia cső átmérőknél L=1,33 fm 25-ös átmérőnél L=0,66 fm Kész kéményláb (107 cm) Kéményláb csomag Megrendelési szám ABS1814 ABS2014 ABS2018 Egységár Ft/fm Külső méret cm/cm 36/65 38/71 38/71 Szellőző kürtő méret cm/cm Egységsúly kg/fm Megrendelési szám Egységár Ft/db Egységsúly kg/db Megrendelési szám Egységár Ft/db Egységsúly kg/db Megrendelési szám Egységár Ft/db Külső méret cm/cm 36/65 38/71 38/71 Egységsúly kg/fm Megrendelési szám Egységár Ft/db Füstcső-csatlakozó csomag 90 -os Megrendelési szám Egységár Ft/db Füstcső-csatlakozó csomag 45 -os Megrendelési szám Egységár Ft/db Felső tisztítóajtó csatlakozó-csomag Megrendelési szám Egységár Ft/db Fedkő hőszigetelt, vakolt fej- kialakításhoz rögzítő készlettel Megrendelési szám és és és Egységár Ft/db Külső méret cm/cm 57/86 59/92 59/92 Könnyűbeton fedkő körbefalazáshoz rögzítő készlettel Megrendelési szám és és Egységár Ft/db Külső méret cm/cm 78/109 78/109 Gyámlap körbefalazáshoz Megrendelési szám Egységár Ft/db Külső méret cm/cm 68/99 68/99 Steck adapter, belső 14-es Ø-nél Megrendelési szám Egységár Ft/db Steck adapter, külső 14-es Ø-nél Megrendelési szám Egységár Ft/db Ragasztóhabarcs 10 kg-os vödör Megrendelési szám Egységár Ft/db Anyagszükséglet kg/fm 1,2 1,2 1,2 14 Tubusos hézagkitt 68 dkg-os tubus, 14-es Ø-nél, P1 nyomászosztálynál Rotempo Megrendelési szám Egységár Ft/db Anyagszükséglet fm/tubus 2,8 4,0 2,8 4,0 1,6

15 Kombinált szellőzőkürtővel 18/TL/14 20/ TL/14 20/ TL/18 ABS18TL14 ABS20TL14 ABS20TL /83 38/88 38/88 14/22 14/22 14/ /83 38/88 38/ Termo köpenytégla 1. Termo lábazati tégla Termo szigetelő készlet 2. Tisztítóajtó szigetelő készlet 3. Termo köpenytégla Termo lábazati tégla Termo szigetelő készlet Tisztítóajtó szigetelő készlet Tartozékok Energia-megtakarítást elősegítő tartozékok Kürtő Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Megrendelési szám és és és Egységár Ft/db Megrendelési szám Egységár Ft/db Kürtő 18TL14 20TL14 20TL16 20TL18 Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Megrendelési szám és és és Egységár Ft/db Megrendelési szám Egységár Ft/db és és és /104 59/109 59/ és és /128 78/ /118 68/118 Esővédő sapka 4. Zsaluzó lemez 5. LAS csatlakozó 6. Levegőkürtő sapka Megerősítő készlet Kéménytámasztó szerkezet Kürtő Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Kürtő 18TL14 20TL14 20TL16 20TL18 Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Tartalma 4x4 m: 4 db menetesszár csavarokkal, 12 db megerősítő szár, 2 doboz kiöntő habarcs Megrendelési szám Egységár Ft/db x6 m: 4 db menetesszár csavarokkal, 20 db megerősítő szár, 3 doboz kiöntő habarcs ,5 1,5 1, ,8 4,0 2,8 4,0 1,6 15

16 Schiedel ADVANCE LAS csatlakozó A zárt égésterű és kondenzációs gázkazánok koncentrikus bekötőcsövéhez az égési levegő a köpenytégla levegőkürtőjéből egy speciális alkatrésszel vezethető be. Ez az ún. ADVANCE LAS levegőcsatlakozó. 16

17 ADVANCE KÉMÉNYMAGASSÁG (fm) EGYKÜRTŐS Belső átmérő (cm) L* 16L* 18L* 20L* Típus AD14 AD16 AD18 AD20 AD14TL AD16TL AD18TL AD20TL Külső méret cm/cm 32/32 32/32 36/36 36/36 32/46 32/46 36/50 36/50 Ft/fm HŐSZIGETELT VAKOLT FEJKIALAKÍTÁSHOZ VALÓ FEDLAPPAL EGYKÜRTŐS SZELLŐZŐ KÜRTŐVEL 5,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény A komplett kémény ára tartalmazza: alsó tisztítóajtó-csatlakozó csomag; 90 -os füstcső-csatlakozó csomag; fedlap; köpenytégla; hőszigetelő lap; profil kerámiacső; Advance alapcsomag; tubusos hézagkitt. *Vizsgálóajtó TARTOZÉKOK Füstcső-csatlakozó csomag 90 -os Ft/db Füstcső-csatlakozó csomag 45 -os Ft/db UNI kéményfej vörös, FELÁR 1 m Ft/db m Ft/db Megerősítő készlet 4 m Ft/db m Ft/db Esővédő sapka Ft/db Cserépkályha csatlakozó csomag Ft/db LAS csatlakozó Ft/db Steckadapter Ft/db Rotempo felár, P1-es nyomásosztálynál Ft/db Felső tisztítóajtó felár Ft/db

18 ADVANCE SCHIEDEL ADVANCE KÉMÉNYRENDSZER Egykürtős Kürtőátmérő Komplett kürtő Köpenytégla Megrendelési szám AD14 AD16 AD18 AD20 Egységár Ft/fm Külső méret cm/cm 36/36 36/36 36/36 38/38 Szellőző kürtő méret cm/cm Egységsúly kg/fm Megrendelési szám Egységár Ft/db Egységsúly kg/db Profil kerámia cső átmérőknél L=1,33 fm Megrendelési szám Egységár Ft/db Egységsúly Ft/db Hőszigetelő lap 1 fm = 6 db = 3 pár Megrendelési szám Egységár Ft/pár ADVANCE alapcsomag Megrendelési szám Egységár Ft/db Tisztítóajtó csatlakozó-csomag Megrendelési szám Egységár Ft/db Füstcső-csatlakozó csomag 90 -os Megrendelési szám Egységár Ft/db Füstcső-csatlakozó csomag 45 -os Megrendelési szám Egységár Ft/db Felső tisztítóajtó csatlakozó-csomag Megrendelési szám Egységár Ft/db Fedkő hőszigetelt, vakolt fejkialakításhoz, torkolati kúphoz, rögzítő készlettel Megrendelési szám és és és és Egységár Ft/db Külső méret cm/cm 53/53 53/53 57/57 57/57 Könnyűbeton fedkő vakolt fejkialakításhoz, torkolati kúphoz UNI Plus kéményfejhez Megrendelési szám és és és és Egységár Ft/db Külső méret cm/cm 39,5/39,5 39,5/39,5 43/43 43/43 Szellőző kürtő vizsgáló ajtó ADVANCE LAS csatlakozó Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db 18 Tubusos hézagkitt 68 dkg-os tubus, 14L-es Ø-nél, P1 nyomászosztálynál Rotempo Megrendelési szám Egységár Ft/db Anyagszükséglet fm/tubus 3,8 3,0 2,5 2,1

19 Egykürtős szellőzőkürtővel 14L 16L 18L 20L AD14L AD16L AD18L AD20L /50 36/50 36/50 38/54 10/22 10/22 10/26 10/ Esővédő sapka 1. Zsaluzó lemez 2. Megerősítő készlet 3. Kéménytámasztó szerkezet Tartozékok Kürtő Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Tartalma 4x4 m: 4 db menetesszár 4x6 m: 4 db menet- csavarokkal, 12 esszár csavarokkal, db megerősítő szár, 2 20 db megerősítő doboz kiöntő habarcs szár, 3 doboz kiöntő habarcs Megrendelési szám Egységár Ft/db és és és és /72 54/72 58/76 58/76 UNI PLUS kéményfej elem, vörös UNI PLUS kéményfej elem, vörös Ragasztó habarcs Kiöntő habarcs Megerősítő szár Menetes szár, egy méteres Kürtő átmérő Megrendelési szám Egységár Ft/db Egységsúly kg/db 9,7 9,7 11,0 11,0 Megrendelési szám Egységár Ft/db Egységsúly kg/db 13,9 13,9 15,6 15,6 Megrendelési szám Egységár Ft/db 4530 Megrendelési szám Egységár Ft/db 9400 Megrendelési szám Egységár Ft/db 2720 Megrendelési szám Egységár Ft/db és és és és ,5/53 39,5/53 43/57 43/ ,8 3,0 2,5 2,1 ADVANCE ALAPCSOMAG TARTALMA: Lábazati tégla, beton indító lap, torkolati kúp gyűrűvel, hézaglehúzó, lábazati előlap csomag kondenz vezeték bekötő gyűrűvel, építési utasítás. ADVANCE FÜSTCSŐ CSATLAKOZÓ CSOMAG 90º-OS Profil kerámiacső L=66 cm, csatlakozó idom 90º-os L=66 cm (14-es átmérőnél L=33 cm), hőszigetelő előlap, vakolatgyűrű, szeg (4 db), 14-es átmérőnél további 1 db profil kerámiacső L=33 cm. ADVANCE FÜSTCSŐ CSATLAKOZÓ CSOMAG 45º-OS Profil kerámiacső L=66 cm, csatlakozó idom 45º-os L=66 cm, hőszigetelő előlap, vakolatgyűrű, szeg (4 db). ADVANCE FELSŐ TISZTÍTÓAJTÓ-CSATLAKOZÓ CSOMAG Profil kerámiacső L=66 cm, csatlakozó idom L=33 cm, 1 db profil kerámiacső L=33 cm, vizsgálónyílás ajtó, tisztítóajtó. 19

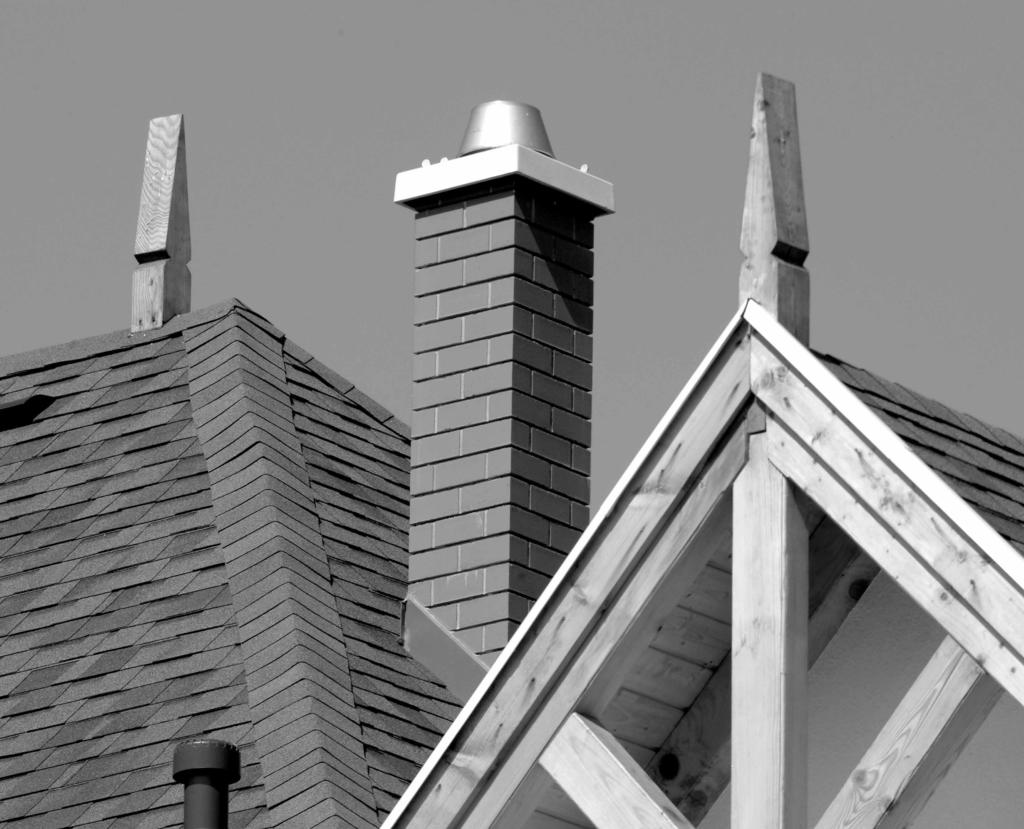

20 Schiedel UNI Plus kéményfej Az UNI kéményfej külső felületkezelést és burkolást nem igénylő, fagyálló és színtartó köpenyelemekből épül fel. A fejelemek mindegyike vizoros kialakítású, ez megakadályozza, hogy a csapó eső, az elemek közé beszivárogjon. A sarokfuratokban elhelyezett acél rögzítőcsavarok biztosítják a kémény tetőn kívüli szakaszának statikai megerősítését. 20

21 UNI*** PLUS KÉMÉNYMAGASSÁG (fm) EGYKÜRTŐS Belső átmérő (cm) L * 16L * 18L * 20L * Típus UP14 UP16 UP18 UP20 UP14L UP16L UP18L UP20L Külső méret cm/cm 32/32 32/32 36/36 36/36 32/46 32/46 36/50 36/50 Ft/fm VAKOLT FEJKIALAKÍTÁSHOZ VALÓ FEDLAPPAL EGYKÜRTŐS SZELLŐZŐ KÜRTŐVEL 5,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény A komplett kémény ára tartalmazza: alapcsomag; 90 -os füstcső-csatlakozó; alsó tisztítóajtó-csatlakozó; hőszigetelő lap; köpenytégla; kerámiacső; vödrös hézagkitt; torkolati kúp; vakolt fedkő; *vizsgálóajtó. KÉMÉNYMAGASSÁG (fm) 2 m -es UNI PLUS KÉMÉNYFEJJEL 5,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény A komplett kémény ára tartalmazza: alapcsomag; 90 -os füstcső-csatlakozó; alsó tisztítóajtó-csatlakozó; hőszigetelő lap; köpenytégla; kerámiacső; vödrös hézagkitt; UNI Plus kéményfej csomag 1,33 m-es kilógással; *vizsgálóajtó. Felső tisztítóajtó felár Ft/db

22 UNI*** PLUS SCHIEDEL UNI*** PLUS KÉMÉNYRENDSZER Kürtőátmérő Komplett kürtő Köpenytégla 0,33 cm 3 db = 1 fm Samottcső 0,33 cm 3 db = 1 fm Hőszigetelő lap 1 fm = 6 db = 3 pár Alapcsomag Tisztítóajtó-csatlakozó Megrendelési szám UP14 UP16 UP18 UP20 Egységár Ft/fm Külső méret cm/cm 32/32 32/32 36/36 36/36 Egységsúly kg/fm Megrendelési szám Egységár Ft/db Egységsúly kg/db Megrendelési szám Egységár Ft/db Egységsúly kg/db 5,2 5,9 6,6 7,2 Megrendelési szám Egységár Ft/pár Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Füstcső-csatlakozó 90 -os Megrendelési szám Egységár Ft/db Füstcső-csatlakozó 45 -os Megrendelési szám Egységár Ft/db Torkolati kúp1 db samottcsővel és ragasztóval Megrendelési szám Egységár Ft/db Könnyűbeton fedkő vakolt fejkialakításhoz, torkolati kúphoz UNI Plus kéményfejhez Megrendelési szám és és és és Egységár Ft/db Külső méret cm/cm 39,5/39,5 39,5/39,5 43/43 43/43 Fedkő hőszigetelt, vakolt fejkialakításhoz, torkolati kúphoz, rögzítő készlettel Megrendelési szám és és és és Egységár Ft/db Külső méret cm/cm 53/53 53/53 57/57 57/57 Tisztítóajtó Megrendelési szám Egységár Ft/db Hézagkitt 7kg-os vödör Megrendelési szám Egységár Ft/db Anyagszükséglet fm/vödör 0,4 0,5 0,6 0,7

23 EGYKÜRTŐS UP25 UP30 UP35 UP /48 55/55 60/60 67/ ,1 17,3 24, Tartozékok Kürtő átmérő Megrendelési szám Esővédő sapka 1. Egységár Ft/db Kürtő átmérő Megrendelési szám Esővédő sapka 1. Egységár Ft/db Kürtő átmérő Megrendelési szám Egységár Ft/db Megerősítő készlet Tartalma 2. 4x4 m: 4 db menetesszár csavarokkal, 12 db megerősítő szár, 2 doboz kiöntő habarcs 4x6 m: 4 db menetesszár csavarokkal, 20 db megerősítő szár, 3 doboz kiöntő habarcs Kéménytámasztó Megrendelési szám szerkezet Egységár Ft/db Kürtő átmérő Cserépkályha Megrendelési szám csatlakozó készlet Egységár Ft/db UNI PLUS kéményfej elem, vörös Kürtő átmérő Megrendelési szám Egységár Ft/db Egységsúly kg/db 9,7 9,7 11,0 11, hőtágulási hézagkarmanytú zsaluzó elem és és /69 76/ ,0 1,2 1,4 1,8 Ragasztó Megrendelési szám habarcs Egységár Ft/db 4530 Kiöntő habarcs Megrendelési szám Egységár Ft/db 9400 Megerősítő Megrendelési szám szár Egységár Ft/db 2720 Menetes szár Megrendelési szám méteres Egységár Ft/db 2580 Alapcsomag tartalma Kürtő átmérő Lábazati tégla Megrendelési szám Egységár Ft/db Kürtő átmérő Megrendelési szám Egységár Ft/db Kürtő átmérő Tisztítóajtó Megrendelési szám Egységár Ft/db Kürtő átmérő Megrendelési szám Egységár Ft/db Kürtő átmérő Levegő Megrendelési szám bevezető rács Egységár Ft/db Kürtő átmérő Megrendelési szám Egységár Ft/db Kürtő átmérő Hőszigetelő Megrendelési szám előlap Egységár Ft/db Kürtő átmérő Megrendelési szám FP40 Egységár Ft/db Falazó és kivágó sablonok, építési útmutató 23

24 UNI*** PLUS SCHIEDEL UNI*** PLUS KÉMÉNYRENDSZER Kürtőátmérő 14L 16L 18L 20L Komplett kürtő Köpenytégla 0,33 cm 3 db = 1 fm Samottcső 0,33 cm 3 db = 1 fm Hőszigetelő lap 1 fm = 6 db = 3 pár Alapcsomag Tisztítóajtó-csatlakozó Megrendelési szám UP14L UP16L UP18L UP20L Egységár Ft/fm Külső méret cm/cm 32/46 32/46 36/50 36/50 Szellőző kürtő méret cm/cm 10/22 10/22 10/26 10/26 Egységsúly kg/fm Megrendelési szám Egységár Ft/db Egységsúly kg/db Megrendelési szám Egységár Ft/db Egységsúly kg/db 5,2 5,9 6,6 7,2 Megrendelési szám Egységár Ft/pár Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Füstcső-csatlakozó 90 -os Megrendelési szám Egységár Ft/db Füstcső-csatlakozó 45 -os Megrendelési szám Egységár Ft/db Torkolati kúp Megrendelési szám db samottcsővel és ragasztóval Egységár Ft/db Könnyűbeton fedkő vakolt fejkialakításhoz, torkolati kúphoz UNI Plus kéményfejhez Megrendelési szám és és és és Egységár Ft/db Külső méret cm/cm 39,5/53 39,5/53 43/57 43/57 Könnyűbeton hőszigetelt, vakolt fejkialakításhoz, torkolati kúphoz, rögzítő készlettel Megrendelési szám és és és és Egységár Ft/db Külső méret cm/cm 54/72 54/72 58/76 58/76 Szellőző kürtő vizsgáló ajtó Megrendelési szám Egységár Ft/db Tisztítóajtó Megrendelési szám Egységár Ft/db Hézagkitt 7kg-os vödör Megrendelési szám Egységár Ft/db Anyagszükséglet fm/vödör 0,4 0,5 0,6 0,7 24

25 EGYKÜRTŐS SZELLŐZŐ KÜRTŐVEL 25L 30L 35L 40L UP25L UP30L UP35L UP40L /62 55/71 60/78 67/86 2x10,5/17 2x12/20 2x14/22,5 2x15,5/ ,1 17,3 24, Esővédő sapka Esővédő sapka Megerősítő készlet Tartozékok Kürtő átmérő Megrendelési szám Egységár Ft/db Kürtő átmérő Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db x6 m 4x4 m 4 db menetesszár 4 db menetesszár csavarokkal, 20db Tartalma csavarokkal megerősítő szár,3 12 db megerősítő szár, 2 doboz kiöntő 2. doboz kiöntő habarcs habarcs Kéménytámasztó Megrendelési szám szerkezet 3. Egységár Ft/db Kürtő átmérő Cserépkályha Megrendelési szám csatlakozó készlet 4. Egységár Ft/db zsaluzó elem és és /83 76/ ,0 1,2 1,4 1,8 UNI PLUS kéményfej elem, vörös Ragasztó habarcs Kiöntő habarcs Kürtő átmérő Megrendelési szám Egységár Ft/db Egységsúly kg/db 13,9 13,9 15,6 15,6 Megrendelési szám Egységár Ft/db 4530 Megrendelési szám Egységár Ft/db 9400 Megerősítő Megrendelési szám szár Egységár Ft/db 2720 Megrendelési szám Menetes szár Egységár Ft/db 2580 Alapcsomag tartalma Kürtő átmérő Lábazati tégla Megrendelési szám Egységár Ft/db Kürtő átmérő Megrendelési szám Egységár Ft/db Kürtő átmérő Tisztítóajtó Megrendelési szám Egységár Ft/db Kürtő átmérő Megrendelési szám Egységár Ft/db Kürtő átmérő Levegő bevezető rács Hőszigetelő előlap Megrendelési szám Egységár Ft/db Kürtő átmérő Megrendelési szám Egységár Ft/db Kürtő átmérő Megrendelési szám Egységár Ft/db Kürtő átmérő Megrendelési szám FP40 Egységár Ft/db Falazó és kivágó sablonok, építési útmutató 25

26 BRAMAC Wakaflex kémény- és falszegély Kémények, falak és pl. álló tetőablakok csatlakozásának vízzáró kialakításához ajánljuk a BRAMAC Wakaflexet. Sík és hullámos tetőfedő anyagok esetén egyaránt felhasználható. A tekercsben forgalmazott Wakaflex kémény- és falszegély könnyen megmunkálható: ollóval vágható, kézzel formázható. Hossz- és keresztirányban nyújtható, könnyen és biztonságosan illeszthető a fedéshez. Rugalmas, követi a tető meteorológiai terhekből adódó - mozgását. A Wakaflex kémény- és falszegély lehetővé teszi a tetőfedés folyamatos készítését fémlemez munkák nélkül. Különösen a hornyolt, hullámos cserepeknél - a fémlemez szerkezetektől - hézagmentes zárást, a fedés színéhez illeszkedő megjelenést érhetünk el vele. SCHIEDEL fóliaszett Ez a szigetelő fólia megkönnyíti a tetőáttörésnél a kémény körüli teendőket. Schiedel kéménytámasztó szerkezet Ez a kiegészítő elem megnöveli a kémény stabilitását és biztonságát. A támaszelemeket a szarufák fölé, alá vagy közé lehet felszerelni. Minden Schiedel kerámia kéményrendszerhez. 26

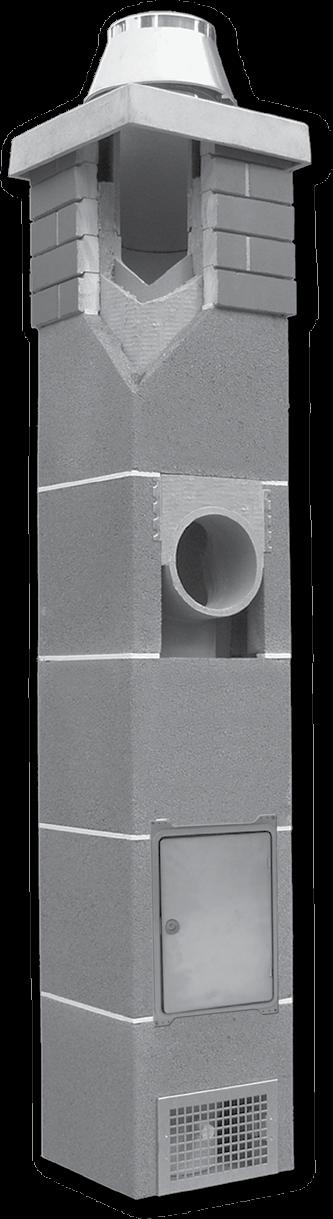

27 UNI*** PLUS KÉTKÜRTŐS KÉTKÜRTŐS SZELLŐZŐ KÜRTŐVEL KÉMÉNYMAGASSÁG (fm) Belső átmérő (cm) L14 * 20L14 * 20L16 * Típus UP1814 UP2014 UP2016 UP18L14 UP20L14 UP20L16 Külső méret cm/cm 36/64 36/64 36/64 36/81 36/81 36/81 Ft/fm VAKOLT FEJKIALAKÍTÁSHOZ VALÓ FEDLAPPAL 5,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény A komplett kémény ára tartalmazza: alapcsomag; 90 -os füstcső-csatlakozó; alsó tisztítóajtó-csatlakozó; hőszigetelő lap; köpenytégla; kerámiacső; vödrös hézagkitt; vakolt, könnyűbeton fedkő; *vizsgáló ajtó. Füstcső-csatlakozó 90 -os Füstcső-csatlakozó 45 -os TARTOZÉKOK kisebb Ft/db nagyobb Ft/db kisebb Ft/db nagyobb Ft/db Vakolt, könnyűbeton fedkő UNI kéményfej Vörös FELÁR Ft/db m-es Ft/db m-es Ft/db Kéménytámasztó szerkezet Megerősítő készlet Ft/db m Ft/db m Ft/db Esővédő sapka kisebb Ft/db nagyobb Ft/db Cserépkályha csatlakozó csomag Felső tisztítóajtó felár kisebb Ft/db nagyobb Ft/db kisebb Ft/db nagyobb Ft/db

28 UNI*** PLUS SCHIEDEL UNI*** PLUS KÉMÉNYRENDSZER Kürtőátmérő 18/14 18/16 Komplett kürtő Megrendelési szám UP1814 UP1816 Egységár Ft/fm Külső méret cm/cm 36/64 36/64 Egységsúly kg/fm Köpenytégla 0,33 cm 3 db = 1 fm Megrendelési szám Egységár Ft/db Egységsúly kg/db Samottcső 0,33 cm 3 db = 1 fm Megrendelési szám Egységár Ft/db Egységsúly kg/db 6,6 5,2 6,6 5,9 Hőszigetelő lap 1 fm = 6 db = 3 pár Megrendelési szám Egységár Ft/pár Alapcsomag Megrendelési szám Egységár Ft/db Tisztítóajtó-csatlakozó Megrendelési szám Egységár Ft/db Füstcső-csatlakozó 90 -os Megrendelési szám Egységár Ft/db Füstcső-csatlakozó 45 -os Megrendelési szám Egységár Ft/db Torkolati kúp 1 db samottcsővel és ragasztóval Megrendelési szám Egységár Ft/db Könnyűbeton fedkő vakolt fejkialakításhoz, torkolati kúphoz UNI Plus kéményfejhez Megrendelési szám és és Egységár Ft/db Külső méret cm/cm 71/43 71/43 Könnyűbeton hőszigetelt, vakolt fejkialakításhoz, torkolati kúphoz, rögzítő készlettel Megrendelési szám és és Egységár Ft/db Külső méret cm/cm 57/85 57/85 Tisztítóajtó Megrendelési szám Egységár Ft/db Hézagkitt 7kg-os vödör Megrendelési szám Egységár Ft/db Anyagszükséglet fm/vödör 1,0 1,1 28

29 KÉTKÜRTŐS 20/14 20/16 20/18 UP2014 UP2016 UP /64 36/64 36/ ,2 5,2 7,2 5,9 7,2 6, Tartozékok Esővédő sapka 1. Megerősítő készlet 2. Kéménytámasztó szerkezet 3. Cserépkályha csatlakozó készlet Kürtő átmérő Megr. szám Egységár Ft/db Megr. szám Egységár Ft/db Tartalma 4x4 m 4 db menetesszár csavarokkal, 12 db megerősítő szár, 2 doboz kiöntő habarcs 4x6 m 4 db menetesszár csavarokkal, 20 db megerősítő szár, 3 doboz kiöntő habarcs Megr. szám Egységár Ft/db Kürtő átmérő Megr. szám Egységár Ft/db UNI PLUS kéményfej elem, vörös Ragasztó habarcs Kiöntő habarcs Megerősítő szár Menetes szár Kürtő átmérő 18/14, 18/16, 20/14, 20/16 20/18 Megr. szám Egységár Ft/db Egységsúly kg/db 18,9 18,3 Megr. szám Egységár Ft/db 4530 Megr. szám Egységár Ft/db 9400 Megr. szám Egységár Ft/db 2720 Megr. szám Egységár Ft/db és és és /43 71/43 74/ és és és /85 57/85 57/ Alapcsomag tartalma Kürtő átmérő Lábazati Megr. szám tégla 5. Egységár Ft/db Kürtő átmérő Megr. szám Tisztítóajtó 6. Egységár Ft/db Kürtő átmérő Levegő Megr. szám bevezető rács 7. Egységár Ft/db Kürtő átmérő Hőszigetelő Megr. szám előlap 8. Egységár Ft/db Falazó és kivágó sablonok, építési útmutató ,1 1,2 1,3 29

30 UNI*** PLUS SCHIEDEL UNI*** PLUS KÉMÉNYRENDSZER Kürtőátmérő 18/L/14 18/L/16 Komplett kürtő Köpenytégla 0,33 cm 3 db = 1 fm Samottcső 0,33 cm 3 db = 1 fm Megrendelési szám UP18L14 UP18L16 Egységár Ft/fm Külső méret cm/cm 36/81 36/81 Szellőző kürtő méret cm/cm 14/26 14/26 Egységsúly kg/fm Megrendelési szám Egységár Ft/db Egységsúly kg/db Megrendelési szám Egységár Ft/db Egységsúly kg/db 6,6 5,2 6,6 5,9 Hőszigetelő lap 1 fm = 6 db = 3 pár Megrendelési szám Egységár Ft/pár Alapcsomag Tisztítóajtó-csatlakozó Füstcső-csatlakozó 90 -os Füstcső-csatlakozó 45 -os Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Torkolati kúp 1 db samottcsővel és ragasztóval Megrendelési szám Egységár Ft/db Könnyűbeton fedkő vakolt fejkialakításhoz, torkolati kúphoz UNI Plus kéményfejhez Megrendelési szám és és Egységár Ft/db Külső méret cm/cm 88/43 88/43 Könnyűbeton hőszigetelt, vakolt fejkialakításhoz, torkolati kúphoz, rögzítő készlettel Megrendelési szám és és Egységár Ft/db Külső méret cm/cm 57/102 57/102 Szellőző kürtő vizsgáló ajtó Tisztítóajtó Hézagkitt 7kg-os vödör Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Anyagszükséglet fm/vödör 1,0 1,1 30

31 KÉTKÜRTŐS SZELLŐZŐ KÜRTŐVEL 20/L/14 20/L/16 20/L/18 UP20L14 UP20L16 UP20L /81 36/81 36/83 14/26 14/26 14/ ,2 5,2 7,2 5,9 7,2 6,6 Tartozékok Esővédő sapka 1. Megerősítő készlet 2. Kéménytámasztó szerkezet 3. Cserépkályha csatlakozó készlet 4. Kürtő átmérő Megr. szám Egységár Ft/db Megr. szám Egységár Ft/db x4 m 4x6 m 4 db menetesszár csavarokkal, 4 db menetesszár csava- Tartalma 12 db megerősítő rokkal, 20 db megerősítő szár, 2 doboz kiöntő szár, 3 doboz kiöntő habarcs habarcs Megr. szám Egységár Ft/db Kürtő átmérő Megr. szám Egységár Ft/db UNI PLUS kéményfej elem, vörös Ragasztó habarcs Kiöntő habarcs Megerősítő szár Menetes szár Kürtő átmérő 18/14, 18/16, 20/14, 20/16 Megr. szám Egységár Ft/db 5480 Egységsúly kg/db 23,5 Megr. szám Egységár Ft/db 4530 Megr. szám Egységár Ft/db 9400 Megr. szám Egységár Ft/db 2720 Megr. szám Egységár Ft/db és és /43 88/ és és és /102 57/102 57/ Alapcsomag tartalma Kürtő átmérő Lábazati Megr. szám tégla 5. Egységár Ft/db Kürtő átmérő Megr. szám Tisztítóajtó 6. Egységár Ft/db Kürtő átmérő Levegő Megr. szám bevezető rács 7. Egységár Ft/db Kürtő átmérő Hőszigetelő Megr. szám előlap 8. Egységár Ft/db Falazó és kivágó sablonok, építési útmutató ,1 1,2 1,

32 UNI*** PLUS EGYÉB TARTOZÉKOK Kürtőátmérő Zsaluzóelem torkolati kúphoz monolitbeton fedkőhöz Megrendelési szám Egységár Ft/db Hőtágulási hézagkarmantyú Megrendelési szám Egységár Ft/db Utólagosan beépíthető tisztíóajtó csatlakozó keret ragasztóval Megrendelési szám PAZGF14 PAZGF16 PAZGF18 PAZGF20 Egységár Ft/db Utólagosan beépíthető füstcső-csatlakozó csonk ragasztóval 90 Megrendelési szám RASTF14 RASTF16 RASTF18 RASTF20 Egységár Ft/db Utólagosan beépíthető füstcső-csatlakozó csonk ragasztóval 45 Megrendelési szám RASTF1445 RASTF1645 RASTF1845 RASTF2045 Egységár Ft/db Tisztítóajtó csatlakozó keret hosszabbító ragasztóval (20 cm) Megrendelési szám PAVF1218 PAVF1218 PAVF1218 PAVF1218 Egységár Ft/db Utólagosan beépíthető tisztíóajtó szett ABSOLUT és ADVANCE kéményekhez Megrendelési szám Egységár Ft/db Utólagosan beépíthető 90 fokos füstcső-csatlakozó szett ABSOLUT és ADVANCE kéményekhez Megrendelési szám Egységár Ft/db Utólagosan beépíthető 45 fokos füstcső-csatlakozó szett ABSOLUT és ADVANCE kéményekhez Megrendelési szám Egységár Ft/db Füstcső lezáró dugó (ideiglenes) Megrendelési szám Egységár Ft/db Füstcső lezáró dugó ragasztóval (végleges) Megrendelési szám RAVF14 RAVF16 RAVF18 RAVF20 Egységár Ft/db Rögzítő készlet fedlaphoz Megrendelési szám Egységár Ft/db Tömítő paszta torkolati kúphoz Megrendelési szám Egységár Ft/db Adapter Kéményoldal Ø Kéményoldal Ø Kéményoldal Ø Kéményoldal Ø Kazánoldal Ø mm 100/ / / /180 Megrendelési szám Egységár Ft/db /14 18/14 18/16 18/18 Könnyűbeton hőszigetelt, vakolt fejkialakításhoz, torkolati kúphoz, rögzítő készlettel Megrendelési szám és és és és Egységár Ft/db Külső méret cm/cm 53/80 57/85 57/85 57/88 32 Könnyűbeton hőszigetelt, vakolt fejkialakításhoz, torkolati kúphoz, rögzítő készlettel Megrendelési szám és és és és Egységár Ft/db Külső méret cm/cm 53/93 57/102 57/102 57/104

33 IGNIS PROTECT falátvezető Átmérő Ø mm PAZGF22 PAZGF25 PAZGF RASTF22 RASTF25 RASTF RASTF2245 RASTF PAVF1218 PAVF1218 PAVF1218 PAVF1218 PAVF Falvastagság Ø 150 Falvastagság Ø 200 Falvastagság Ø 250 Falvastagság Ø 300 Falvastagság Ø 350 Falvastagság Ø 400 SAP megrendelési szám Egységár Ft/db Egységsúly kg/db 6,0 6,0 6,0 6,0 EAN SAP megrendelési szám Egységár Ft/db Egységsúly kg/db 8,4 8,4 8,4 8,4 EAN SAP megrendelési szám Egységár Ft/db Egységsúly kg/db 10,4 10,4 10,4 10,4 EAN SAP megrendelési szám Egységár Ft/db Egységsúly kg/db 12,5 12,5 12,5 12,5 EAN SAP megrendelési szám Egységár Ft/db Egységsúly kg/db 15,0 15,0 15,0 15,0 EAN SAP megrendelési szám Egységár Ft/db Egységsúly kg/db 15,0 15,0 15,0 15,0 EAN IGNIS-PROTECT Az éghető építőanyagok közötti biztonságos falátvezetés Kéményoldal Ø Kéményoldal Ø 150/ / /14 20/16 20/18 20/ és és és és /85 57/85 57/88 57/ és és és és /102 57/102 57/104 57/104 Átvezető kazánbekötéshez (kerámia béléscsövű kéményrendszerekhez) Füstcsőcsatlkozó T-idomhoz, tömítő szalaggal Átmérő Ø mm Megrendelési szám Ø 130 Egységár Ft/db Megrendelési szám Ø 150 Egységár Ft/db Megrendelési szám Ø 160 Egységár Ft/db Megrendelési szám Ø 180 Egységár Ft/db Megrendelési szám Ø 200 Egységár Ft/db Megrendelési szám Ø 250 Egységár Ft/db

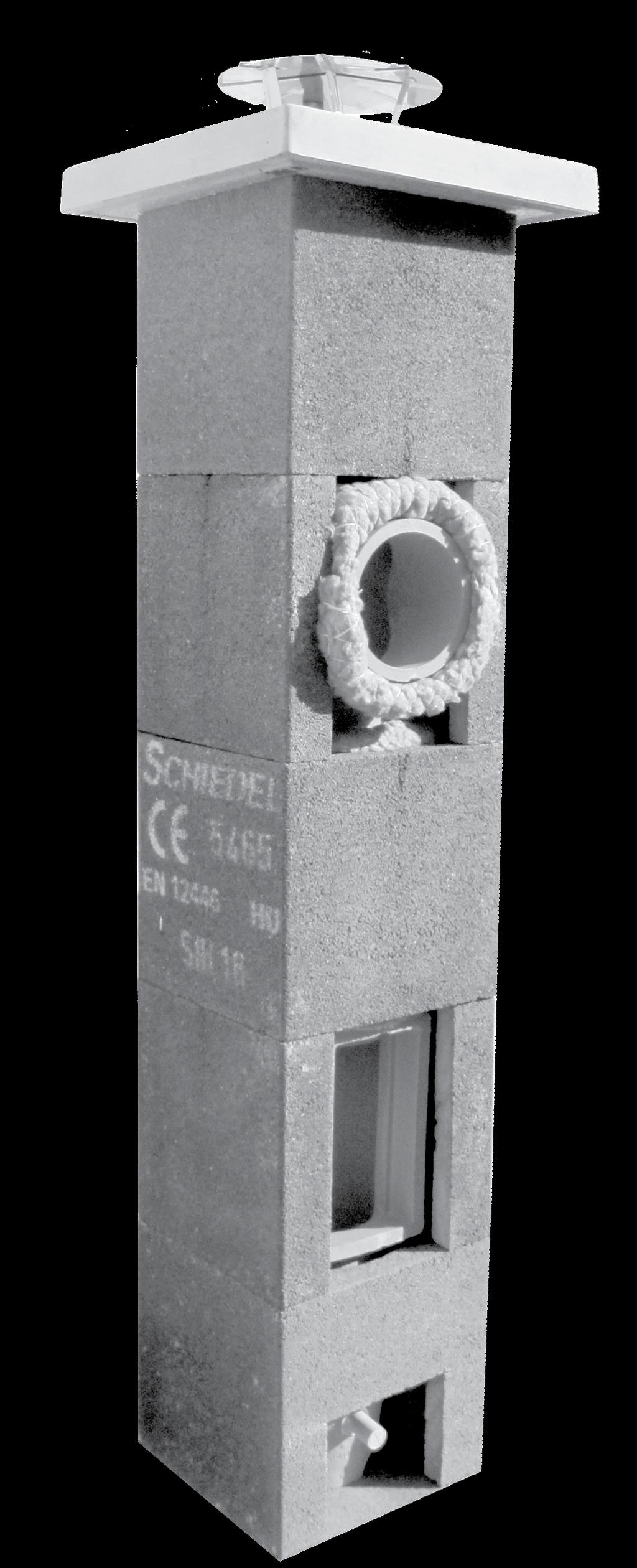

34 SIH SCHIEDEL SIH KÉMÉNYRENDSZER Belső átmérő (cm) Típus SIH16 SIH18 SIH20 Külső méret cm/cm 34/34 36/36 38/38 Ft/fm KÉMÉNYMAGASSÁG (fm) Vizoros beton fedkővel, hőtágulás hézagkarmantyúval, egy tisztítóajtó csatlakozóval és ajtóval 4,00 Ft/komplett kémény Opcionális kéményalkatrész 4,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény A komplett kémény ára tartalmazza a szükséges alkatrészeket: samottcső, köpenytégla, hőszigetelő lap, lábazati tégla, alsó tisztítóajtó-csatlakozó, tisztítóajtó, füstcsőcsatlakozó, hőszigetelő előlap a füstcső-csatlakozóhoz, levegő bevezetőrács, hőtágulási hézagkarmantyú, beton fedkő 6,5 cm-es kilógással, 5 kg-os vödrös hézagkitt. Felső tisztítóajtó felár* Ft * +1 db komplett tisztítóajtó csatlakozó, + 1 db ajtó, - 2 db samottcső 34

35 EGYKÜRTŐS chiedel SIH kéményrendszer rlista 2013 Komplett kürtő Köpenytégla (0,33 m) 3 db = 1 fm Kürtőátmérő Megrendelési szám SIH16 SIH18 SIH20 Egységár Ft/fm Külső méret cm/cm 34/34 36/36 38/38 Egységsúly kg/fm Megrendelési szám Egységár Ft/db Samottcső (0,33 m) 3 db = 1 fm Megrendelési szám Egységár Ft/db Hőszigetelő lap 1 fm = 6 db = 3 pár Megrendelési szám Egységár Ft/pár Tisztítóajtó-csatlakozó Füstcső-csatlakozó 90 -os Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Lábazati tégla kondenzvíz lefolyóval Megrendelési szám Egységár Ft/db Tisztítóajtó samottbetéttel Levegő bevezető rács Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Hőszigetelő előlap szögvassal Megrendelési szám Egységár Ft/db Hőtágulási hézegkarmantyú Megrendelési szám Egységár Ft/db Beton fedkő, vizoros (6,5 cm kilógással) Megrendelési szám Egységár Ft/db Esővédő sapka SIH Hézagkitt, 5 kg-os vödör Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Aanygszükséglet kg/fm 0,5 0,6 0,7 35

36 SRS Típus SRS16 SRS18 SRS20 Külső méret cm/cm 34/34 36/36 38/ Belső átmérő (cm) Ft/fm KÉMÉNYMAGASSÁG (fm) Vizoros beton fedkővel, hőtágulás hézagkarmantyúval, egy tisztítóajtó csatlakozóval és ajtóval 4,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény ,66 Ft/komplett kémény ,00 Ft/komplett kémény ,33 Ft/komplett kémény A komplett kémény ára tartalmazza a szükséges mennyiségben a következő alkatrészeket: samottcső, köpenytégla, ásványgyapot zsinór, lábazati tégla, alsó tisztítóajtócsatlakozó, tisztítóajtó, füstcső-csatlakozó, hőtágulási hézagkarmantyú, beton fedkő 6,5 cm-es kilógással, 5 kg-os vödrös hézagkitt. Opcionális kéményalkatrész Felső tisztítóajtó felár* Ft * +1 db komplett tisztítóajtó csatlakozó, + 1 db ajtó, - 2 db samottcső

37 EGYKÜRTŐS Kürtőátmérő Komplett kürtő Megrendelési szám SRS16 SRS18 SRS20 Egységár Ft/fm Külső méret cm/cm 34/34 36/36 38/38 Egységsúly kg/fm Köpenytégla (0,33 m) Megrendelési szám db = 1 fm Egységár Ft/db Samottcső (0,33 m) Megrendelési szám db = 1 fm Egységár Ft/db Ásványgyapot zsinór 50 mm-es Megrendelési szám Egységár Ft/fm Anyagszükséglet fm zsinór/ fm kémény 3,5 4,0 4,5 Tisztítóajtó-csatlakozó Füstcső-csatlakozó 90 -os Megrendelési szám Egységár Ft/db Megrendelési szám Egységár Ft/db Lábazati tégla kondenzvíz lefolyóval Megrendelési szám Egységár Ft/db Tisztítóajtó samottbetéttel Megrendelési szám Egységár Ft/db Levegő bevezető rács (opcionális) Megrendelési szám Egységár Ft/db Hőszigetelő előlap szögvassal (opcionális) Megrendelési szám Egységár Ft/db Hőtágulási hézegkarmantyú Megrendelési szám Egységár Ft/db Beton fedkő, vizoros (6,5 cm kilógással) Megrendelési szám Egységár Ft/db Esővédő sapka SIH (opcionális) Megrendelési szám Egységár Ft/db Hézagkitt, 5 kg-os vödör Megrendelési szám Egységár Ft/db Aanygszükséglet kg/fm 0,5 0,6 0,7 37

38 QUADRO PRO SCHIEDEL QUADRO PRO KÉMÉNYRENDSZER Kürtőátmérő Komplett kürtő Megrendelési szám QP14 QP16 QP18 Egységár Ft/fm Külső méret cm/cm 36/36 36/36 40/40 Egységsúly kg/fm 90,15 92,25 104,55 Köpenytégla Megrendelési szám ,33 m Egységár Ft/db db = 1 fm Egységsúly kg/db 28,1 28,1 32 ISO 2 kerámia cső Megrendelési szám ,66 m Egységár Ft/db db = 2 fm Egységsúly kg/db 4,1 4,7 5,0 Lábazati tégla kondenzvíz lefolyóval Megrendelési szám Egységár Ft/db ISO 2 vizsgálónyílásos kerámia elem (PA) Megrendelési szám Egységár Ft/db ,66 m Egységsúly kg/db 5,0 5,0 5,3 Tisztító-vizsgáló nyílás lezáró dugó (P1) Megrendelési szám Egységár Ft/db Tisztítóajtó külső lap Megrendelési szám Egységár Ft/db MULTI - QP alapcsomag (hézaglehúzó, védőfedél és torkolati kúp) Megrendelési szám Egységár Ft/db Quadro - QP építési készlet (Lábazati nyílás fedél, falazó sablon, kivágó sablon) Megrendelési szám Egységár Ft/db Távolság-tartó központosító készlet (3 db) Megrendelési szám Egységár Ft/db MULTI csatlakozó elem Megrendelési szám Egységár Ft/db Rotempo hézagtömítő massza 310 ml-es tubus Megrendelési szám Egységár Ft/db Anyagszükséglet kéményfm/tubus 3 2 1,8 Alapcsomagban: Quadro PRO Komplett kéményfej hőszigetelő vakolathoz (torkolati kúp nélkül!) Megrendelési szám Egységár Ft/db Külső méret cm/cm 59,5/59,5 59,5/59,5 63,5/63,5 38

39 20 25 Tartozékok Kéményfej alaktrészek kéménycsoport esetén QP20 QP25 Kürtő átmérő /40 48/48 107,85 142,05 Zsaluzó elem torkolati kúphoz, monolit beton fedkőhöz 1. Megrendelési szám Egységár Ft/db Torkolati kúp (= MULTI kúp) Megrendelési szám ,9 Quadro - QP levegő rács készlet 1 szett = 3 db rács Egységár Ft/db Megrendelési szám Egységár Ft/ készlet ,6 12, Egyéb tartozékok Quadro csatlakozó Megrendelési szám ,9 11,3 lezáró elem 1. Egységár Ft/db 5840 Falhüvely Megrendelési szám Egységár Ft/db Nyomáskiegyenlítő nyílásos fedél vizsgáló nyíláshoz (N1) 3. Megrendelési szám Egységár Ft/db 6820 (Alapcsomagban, P1 nyomásosztály esetén levonandó!) QUADRO PRO, AVANT és MULTI kéményfej-kialakítások ,6 1, ,5/63,5 73/73 Hőszigetelt, vakolt fejkialakítás Körbefalazott fejkialakítás Helyszínen kialakított monolit fej 39

40 Schiedel AVANT alacsony füstgáz-hőmérsékletű és kondenzációs gázkazánokhoz 40 AVANT KÉMÉNYMAGASSÁG (fm ) EGYKÜRTŐS EGYKÜRTŐS Belső átmérő (cm) Típus AVA12 AVA14 AVA12 AVA14 Külső méret cm/cm 28/28 36/36 28/28 36/36 Ft/fm FELSŐ TISZTÍTÓAJTÓVAL 6,00 Ft/komplett kémény ,66 Ft/komplett kémény ,33 Ft/komplett kémény ,00 Ft/komplett kémény ,66 Ft/komplett kémény ,33 Ft/komplett kémény ,00 Ft/komplett kémény ,66 Ft/komplett kémény ,33 Ft/komplett kémény ,00 Ft/komplett kémény ,66 Ft/komplett kémény ,33 Ft/komplett kémény ,00 Ft/komplett kémény A komplett kémény ára tartalmazza: a felépítéshez szükséges valamennyi alkatrészt könnyűbeton fedkôvel, hôszigetelt kivitelhez

41 AVANT SCHIEDEL AVANT KÉMÉNYRENDSZER Kürtőátmérő Komplett kürtő Megrendelési szám AVA12 AVA14 AVA16 AVA18 AVA20 AVA25 Egységár Ft/fm Külső méret cm/cm 28/28 36/36 36/36 40/40 40/40 48/48 Egységsúly kg/fm Köpenytégla Megrendelési szám ,33 cm Egységár Ft/db db = 1 fm Egységsúly kg/db 25,1 28,1 28,1 32,0 32,0 40,9 Profil kerámia cső távolságtartóval Megrendelési szám ,66 fm Egységár Ft/db db = 2 fm Egységsúly kg/db 3,9 4,1 4,7 5,0 5,2 10,0 AVANT alapkészlet vakolt fejkialakítás Megrendelési szám Egységár Ft/db AVANT alapkészlet körbefalazott fejkialakítás Megrendelési szám Egységár Ft/db AVANT alapkészlet monolit beton fedköves fejkialakítás Megrendelési szám Egységár Ft/db Felső tisztítóajtó csatlakozó-csomag Megrendelési szám Egységár Ft/db Gyámlap körbefalazáshoz Megrendelési szám Egységár Ft/db Külső méret cm/cm 55/55 68/68 68/68 68/68 68/68 74/74 Rotempo hézagtömítő massza Megrendelési szám Egységár Ft/db ml-es tubus Anyagszükséglet kémény fm-ként 1 tubus 4,5 4,0 3,5 3,0 2,5 2,0 Alapkészletben db Kéménytámasztó szerkezet Megrendelési szám Egységár Ft/db A megrendelésnél, kérjük jelezzék melyik fejkialakítással kérik az alapkészletet (Lásd a 39. oldalon). Az Avant alapkészlet 2 db 0,66 folyóméter magas, a felső tisztítóajtó készlet 1 db 0,66 folyóméter magas csatlakozót tartalmaz. 1. Avant alapkészlet tartalma: ALAPCSOMAG (Rotempo, csatlakozó lemez, torkolati kúp, vizsgáló nyílás fedél, kinyomó, hézaglehúzó, védőfedél és építési utasítás), Fedlap készlet (kémény fedlap vakolt kéményfej kialakításához, megerősítő készlet, kiöntő habarcs), Füstcső-csatlakozó csomag, Lábazati lap, Lábazati nyílás csomag (fedéllemez, ajtókulcs, rögzítő szegek), Tisztítóajtó-csomag 2. Avant alapkészlet tartalma: ALAPCSOMAG (Rotempo, csatlakozó lemez, torkolati kúp, vizsgáló nyílás fedél, kinyomó, hézaglehúzó, védőfedél és építési utasítás), Fedlap készlet (kémény fedlap körülfalazáshoz, megerősítő készlet, kiöntő habarcs), Füstcső-csatlakozó csomag, Lábazati lap, Lábazati nyílás csomag (fedéllemez, ajtókulcs, rögzítő szegek), Tisztítóajtó-csomag 3. Avant alapkészlet tartalma: ALAPCSOMAG (Rotempo, csatlakozó lemez, torkolati kúp, vizsgáló nyílás fedél, kinyomó, hézaglehúzó, védőfedél és építési utasítás), ZSALUZÓ LEMEZ, Füstcső-csatlakozó csomag, Lábazati lap, Lábazati nyílás csomag (fedéllemez, ajtókulcs, rögzítő szegek), Tisztítóajtó-csomag 41

42 Schiedel MULTI kéményrendszer Társasházi lakások egyedi fűtőberendezéseinek gyűjtőkéménye. Az energiamegtakarító hőcserélő elvet hasznosító, zárt égésterű fűtőberendezések égéstermékének elvezetésére szolgál. A kondenzációs, és az alacsony füstgáz-hőmérsékletű technológiák esetében is használható, és ezek kevert rendszerben is ráköthetők. Schiedel MULTI társasházi kéményrendszer: 10 készülék egy kémény. 42

43 MULTI SCHIEDEL MULTI KÉMÉNYRENDSZER Átmérő Ø mm Komplett kürtő Megrendelési szám MUL14 MUL16 MUL18 MUL20 MUL25 Egységár Ft/fm Külső méret cm/cm 36/36 36/36 40/40 40/40 48/48 Egységsúly kg/fm Köpenytégla (0,33 cm) Megrendelési szám Egységár Ft/db db = 1 fm Egységsúly kg/db 28,1 28,1 32,0 32,0 40,9 Profil kerámia cső távolságtartóval (0,66 fm) Megrendelési szám Egységár Ft/db db = 2 fm Egységsúly kg/db 4,1 4,7 5,0 5,2 10,0 MULTI alapkészlet vakolt fejkialakítás Megrendelési szám Egységár Ft/db MULTI alapkészlet körbefalazott fejkialakítás Megrendelési szám Egységár Ft/db MULTI alapkészlet monolit beton fedköves fejkialakítás Megrendelési szám Egységár Ft/db MULTI csatlakozó elem Megrendelési szám Egységár Ft/db Felső tisztítóajtó csatlakozó-csomag Megrendelési szám Egységár Ft/db Gyámlap körbefalazáshoz Megrendelési szám Egységár Ft/db Külső méret cm/cm 68/68 68/68 68/68 68/68 74/74 Rotempo hézagtömítő massza Megrendelési szám Egységár Ft/db ml-es tubus Anyagszükséglet 1 tubus/fm 3,0 2,0 1,8 1,6 1,2 Alapkészletben Kéménytámasztó szerkezet Megrendelési szám Egységár Ft/db A megrendelésnél, kérjük jelezzék melyik fejkialakítással kérik az alapkészletet (Lásd a 39. oldalon). A Multi alapkészlet és a felső tisztítóajtó készlet 1-1 db 0,66 folyóméteres csatlakozót tartalmaz. 1. Multi alapkészlet tartalma: ALAPCSOMAG (Rotempo, csatlakozó lemez, torkolati kúp, vizsgáló nyílás fedél, kinyomó, hézaglehúzó, védőfedél és építési utasítás), Fedlap készlet (kémény fedlap vakolt kéményfej kialakításához, megerősítő készlet, kiöntő habarcs), Lábazati lap, Lábazati nyílás csomag (fedéllemez, ajtókulcs, rögzítő szegek), Tisztítóajtó-csomag 2. Multi alapkészlet tartalma: ALAPCSOMAG (Rotempo, csatlakozó lemez, torkolati kúp, vizsgáló nyílás fedél, kinyomó, hézaglehúzó, védőfedél és építési utasítás), Fedlap készlet (kémény fedlap körülfalazáshoz, megerősítő készlet, kiöntő habarcs), Lábazati lap, Lábazati nyílás csomag (fedéllemez, ajtókulcs, rögzítő szegek), Tisztítóajtó-csomag 3. Multi alapkészlet tartalma: ALAPCSOMAG (Rotempo, csatlakozó lemez, torkolati kúp, vizsgáló nyílás fedél, kinyomó, hézaglehúzó, védőfedél és építési utasítás), ZSALUZÓ LEMEZ, Lábazati lap, Lábazati nyílás csomag (fedéllemez, ajtókulcs, rögzítő szegek), Tisztítóajtó-csomag 43

44 a b Statikai megerősítés Schiedel megerősítő készlettel A Schiedel kerámia bélésű kéményrendszerek* köpenytégláinak sarkaiban furatok találhatók, amelyekbe megerősítő szárakat lehet beépíteni. Heves szél esetén a szakszerűen kivitelezett megerősítő szárakkal megelőzhető a kémény tetőn kívüli szakaszának károsodása. A stabilitás különösen fontos a hosszan szabadon álló vagy épületen kívül felépítésre kerülő kémények esetében. * kivétel az SIH és az SRS típusok Megerősítő készlet tartalma 1,5 méteres szett 2 méteres szett 3 méteres szett 2 db 0,5 m-es menetes szár 2 db 1,0 m-es rögzítő szár 1 db kiöntő habarcs 4 db 1,0 m-es menetes szár 12 db 1,0 m-es rögzítő szár 2 db kiöntő habarcs 2 db 1,0 méteres menetes szár 2 db 1,0 méteres rögzítő szár 1 db kiöntő habarcs 2 db 1,0 m-es menetes szár 4 db 1,0 m-es rögzítő szár 1 db kiöntő habarcs 4 méteres szett 6 méteres szett 4 db 1,0 méteres menetes szár 20 db 1,0 méteres rögzítő szár 3 db kiöntő habarcs Figyelem! A 6 és 4 méteres szettek esetében a köpenytégla mind a négy sarokfuratában el kell helyezni a szárakat; a 3, a 2 és 1,5 méteres szettek esetében két átlósan elhelyezkedő sarokfuratba kell beépíteni 44

45 Schiedel FÉMKÉMÉNY-RENDSZEREK Schiedel Kerastar Schiedel ICS Schiedel Permeter Schiedel Prima Plus KERASTAR ICS PERMETER PRIMA PLUS

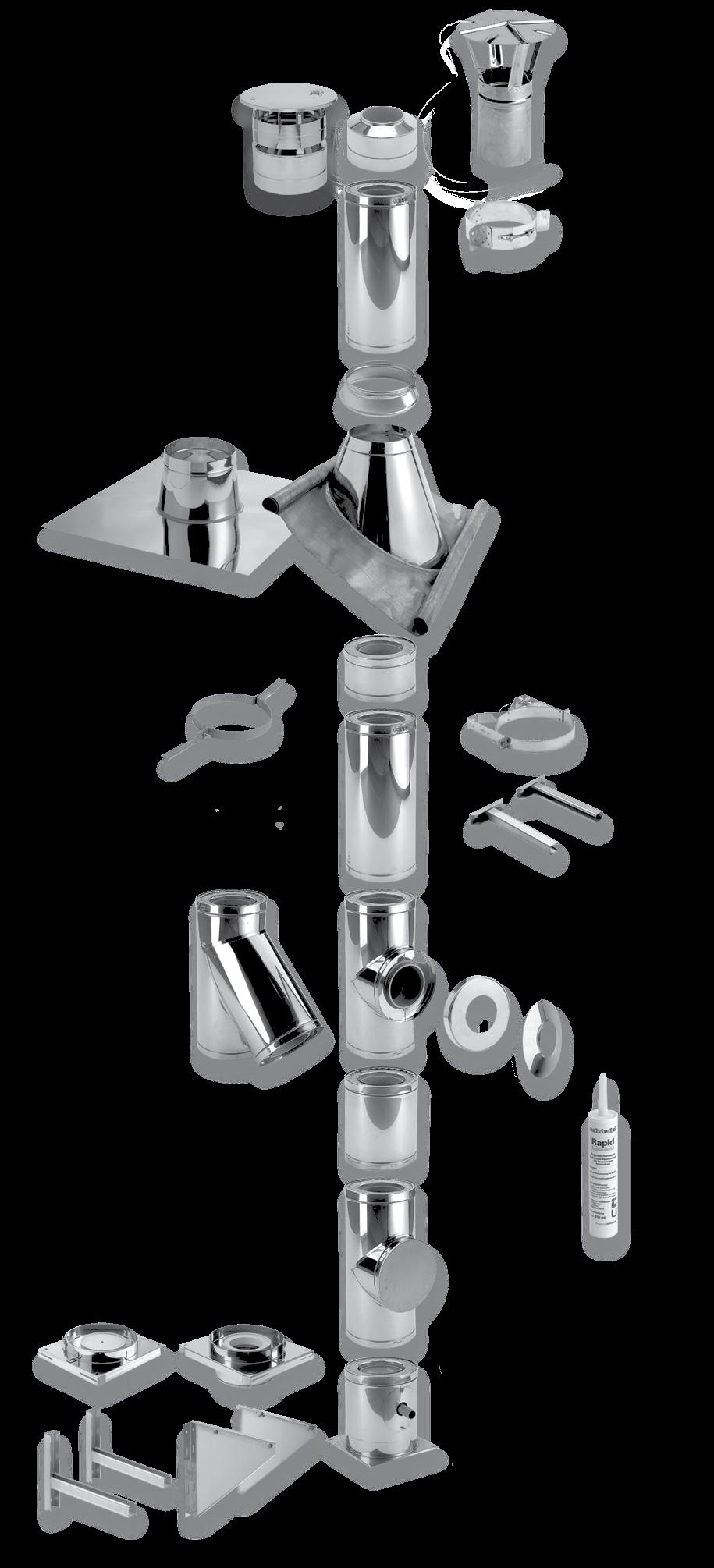

46 9a 8b 8a 5a 10 9b-9e 8c 13 Schiedel KERASTAR rendszermegoldás számtalan variációra A Schiedel KERASTAR minden meglévő és jövőbeni technológiai követelménynek eleget tesz: kívül nemesacél belül kerámia. A kerámia füstcső, a 60 mm vastagságú szigetelés és a könnyű nemesacél köpeny tökéletes összhangja egyesíti a biztonságos és modern kéményrendszer előnyeit. A külső héj es nemesacélból készül. A korrózióálló nemesacél köpeny maximális biztonságot és stabilitást biztosít. A KERASTAR kéményrendszert új építéshez és felújításhoz egyaránt ajánljuk. Kistömegű és nem szükséges körbefalazni, ideális a családi házak fűtésének korszerűsítésekor. A kerámia bélés lehetővé teszi, hogy a KERASTAR bármilyen, akár szilárd tüzelőanyag égéstermékét is biztonsággal elvezesse. A KERASTAR építésekor elég 5 cm biztonsági távolságot hagyni az éghető épületszerkezetektől és elemektől. A KERASTAR markáns és esztétikus épületelem. 7 5c 5a 6a A KERASTAR kéményrendszer lelke a W3G minősített bordás kerámiacső Ez a kéményrendszer egyszerre felel meg a nedves üzem (W) követelményeinek, bármilyen tüzelőanyagot használhatunk (3) és ellenáll a koromégés (kéménytűz) hatásainak (G). 2b 2a 4e vagy 2a-1 2c 1a 4a 5b 3a 4b 6c 12a-b 11 A rendszer alkotóelemei: 1a Talpelem padlószereléshez, kondenzgyűjtő elvezetővel 2a Talpelem konzolos szereléshez, kondenzátum gyűjtő elvezetővel 2b Falkonzol 2c Lemezkonzol 3 Vizsgálónyílásos elem fedéllel 4a T-idom 90 -os 4b KRS zárógyűrű 4e T-idom 45 -os 5a Normál cső 665 mm-es 5b Rövid cső 330 mm-es 5c Rövid cső 165 mm-es 6a Falbilincs 50 mm-es 6b KRS Falbilincs hosszabbítóhoz 6c Falbilincs hosszabbító 7 Rögzítő tartó 8a KRS Kéményfej záróelem 8b KRS Kéményfej záróelem esővédővel 8c Esővédő sapka 9a Tetőátvezető 0 -os 9b Tetőátvezető os 9c Tetőátvezető os 9d Tetőátvezető os 9e Tetőátvezető os 10 Esővédő gallér 11 Tubusos hézagkitt 12a Csőrózsa 12b Csőrózsa egyhéjú csövekhez 12c Takaró csőrózsa tetőáttöréshez 13 KRS Rögzítőfüles bilincs EN : T200 N1 W 2 O30*, EN : T400 N1 D 3 G50*, * az EN :2004 szerinti vizsgálatnál lezárt födémáttörésekkel 46

47 KERASTAR Kémény- Átmérő (mm) hossz Típus KRS 140 KRS 160 KRS 180 KRS 200 KRS 250 fm Egységsúly kg/fm ,5 30 Profilcső falvastagság mm 6, ,5 10 4,59 Ft/kémény ,26 Ft/kémény ,92 Ft/kémény ,59 Ft/kémény ,25 Ft/kémény ,92 Ft/kémény ,58 Ft/kémény ,25 Ft/kémény ,91 Ft/kémény ,58 Ft/kémény ,24 Ft/kémény ,91 Ft/kémény A komplett kémény ára tartalmazza: 1 db KRS talpelem padlószereléshez kondenzgyűjtővel; 1 db KRS vizsgálónyílásos elem fedéllel; 1 db KRS T - idom 90 -os; 1 db KRS zárógyűrű T - idomhoz; 1 db KRS kéményfej záróelem; a kéményhossz eléréséhez szükséges darabszámú 0,665 m-es cső falbilincsek (4 méterenként 1 db); FMR samottragasztó. FIGYELEM! A szabadonálló (tető fölé nyúló) kéménytest hossza: max. 1,5 m a felső bilincstől számolva! Ennél nagyobb kinyúlás esetén megerősítő elemek alkalmazása szükséges! (2 db 14a és 1 db 14b elem max. 3 m kinyúlásig) VÁLASZTHATÓ ALKATRÉSZEK Kéményhosszabbító rövidcsövek 0,330 méteres Ft/db ,165 méteres Ft/db Felső tisztító ajtó: KRS vizsgálónyílásos elem fedéllel Hozzáadandó alkatrész ára Kéményhossz növekedés Ft/db m 0,665 0,665 0,665 0,665 0,665 KRS talpelem konzolos szereléshez kondenzgyűjtővel Figyelem! Ki kell vonni a padlószereléses talpelem árát! Kéményhossz csökkenés Hozzá kell adni a konzolszereléses talplemez és a konzol árát! Kéményhossz növekedés Ft/db m 0,350 0,350 0,350 0,350 0,350 Ft m 0,050 0,050 0,050 0,050 0,050 KRS Kéményfej záróelem esővédő sapkával Figyelem! Kivonandó alkatrészár Ft Hozzáadandó alkatrészár Ft

48 KERASTAR Schiedel KERASTAR Nemesacél kéményrendszer kerámia betéttel Átmérő Ø mm a Talpelem padlószereléshez kondenzelvezetővel Megrendelési szám Egységár Ft/db Egységsúly kg/db 8,50 9,50 10,50 13,50 15,00 20,26 27,82 Hasznos hossz (mm) 350,0 350,0 350,0 350,0 350,0 350,0 350,0 külsô Ø (mm) 272,4 294,4 314,4 338,4 391,4 450,3 550,3 E x E (mm) 370 x x x x x x x 580 EAN SAP megrendelési szám c Szobai állítható magasságú talpelem, padlószereléshez, kondenzelvezetés nélkül Megrendelési szám Egységár Ft/db Egységsúly kg/db 9,00 10,00 11,00 14,00 15,50 külsô Ø (mm) 272,4 294,4 314,4 338,4 391,4 Ø A (mm) 264,0 286,0 306,0 330,0 383,0 Állítható magasság 186,5 mm - 286,5 mm között EAN SAP megrendelési szám a Talpelem konzolos szereléshez (8 m magasságig) Megrendelési szám Egységár Ft/db Egységsúly kg/db 5,20 6,00 6,50 7,00 Hasznos hossz (mm) Ø A (mm) 279,8 301,8 321,8 345,8 C (mm) 390,0 410,0 430,0 450,0 D (mm) 303,0 325,0 345,0 369,0 1b alkatrészhez (padlóról indított megoldás), 2c vagy 2e alkatrészekhez (fali konzolról indított megoldás) EAN SAP megrendelési szám a-1 Erősített talpelem konzolos szereléshez (20 m magasságig) Megrendelési szám Egységár Ft/db Egységsúly kg/db 5,80 6,90 7,60 8,40 10,50 15,20 21,33 Hasznos hossz (mm) Ø A (mm) 279,8 301,8 321,8 345,8 398,8 457,7 557,7 C (mm) 390,0 410,0 430,0 450,0 505,0 565,0 665,0 D (mm) 303,0 325,0 345,0 369,0 422,0 480,0 580,0 Padlóról indításnál az 1b alkatrészhez, fali konzolos indításnál a 2c alkatrészhez FIGYELEM! 20 m kéménymagasság felett, hívja a Schiedel szaktanácsadót! EAN SAP megrendelési szám f c 2b Falkonzolok Typ L b L1 302,5 32 L2 452,5 32 L3 552,5 42 L4 752,5 42 L5 1064,5 48 L6 1279,0 48 Ø13x x42 H Ø13x26 b L 36x42 max. faltávolság 475 típusnál (mm) Megrendelési szám Egységár Ft/db max. faltávolság 570 típusnál (mm) Megrendelési szám Egységár Ft/db max. faltávolság 720 típusnál (mm) Megrendelési szám Egységár Ft/db max. faltávolság 820 típusnál (mm) Megrendelési szám Egységár Ft/db max. faltávolság 1004 típusnál (mm) Megrendelési szám Egységár Ft/db max. faltávolság 1120 típusnál (mm) Megrendelési szám Egységár Ft/db max. faltávolság 1304 típusnál (mm) Megrendelési szám Egységár Ft/db max. faltávolság 1504 típusnál (mm) Megrendelési szám Egységár Ft/db Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 48

49 Schiedel KERASTAR Nemesacél kéményrendszer kerámia betéttel Átmérő Ø mm c Lemezkonzol (faltáv 50 mm, 8 m magasságig) Megrendelési szám Egységár Ft/db A D C Egységsúly kg/db 2,3 2,7 2,9 3,2 EAN SAP megrendelési szám d Talpelem ABSOLUT kémény toldásához Megrendelési szám Egységár Ft/db külsô Ø mm 272,4 294,4 314,4 338,4 391,4 Ø B W x W 360 x x x x x 480 Hasznos hossz (mm) 189,6 189,6 189,6 189,6 189,6 Egységsúly kg/db 6,77 7,27 7,77 8,64 11,31 Megerôsítés megerôsítô szettel lehetséges. A tetõáttörés után, a szabadon álló, megerôsítés néküli kéményhossz maximum 1,5 méter lehet. FIGYELMEZTETÉS! Csak száraz üzemben használható! EAN SAP megrendelési szám e Talpelem UNI kémény toldásához Megrendelési szám Egységár Ft/db külsô Ø mm 272,4 294,4 314,4 338,4 391,4 Ø B W x W 400 x x x x x 480 Hasznos hossz (mm) 189,6 189,6 189,6 189,6 189,6 Egységsúly kg/db 7,24 7,6 7,68 8,73 10,53 A tetôáttörés után, a szabadon álló, megerôsítés néküli kéményhossz maximum 1,5 méter lehet. FIGYELMEZTETÉS! Csak száraz üzemben használható! EAN SAP megrendelési szám a Vizsgálónyílásos elem fedéllel, szilárd tüzelés Megrendelési szám Egységár Ft/db Egységsúly kg/db 17 18, ,56 46,19 Vizsgálónyílás Ø mm külsô Ø mm 272,4 294,4 314,4 338,4 391,4 450,3 550,3 Hasznos hossz (mm) FIGYELMEZTETÉS! A tisztítóajtó csatlakozó nem hosszabbítható! EAN SAP megrendelési szám b Vizsgálónyílásos elem fedéllel, olaj ill. gáz tüzelés Megrendelési szám Egységár Ft/db Egységsúly kg/db 17 18, ,26 43,89 Vizsgálónyílás Ø mm külsô Ø mm 272,4 294,4 314,4 338,4 391,4 450,3 550,3 Hasznos hossz (mm) FIGYELMEZTETÉS! A tisztítóajtó csatlakozó nem hosszabbítható! EAN SAP megrendelési szám a Kerastar T-idom 90 -os 4b Kerastar zárógyűrű 55 Megrendelési szám Egységár Ft/db Egységsúly kg/db 15, ,5 20, ,94 43,14 Vizsgálónyílás Ø mm külsõ Ø mm 272,4 294,4 314,4 338,4 391,4 450,3 550,3 Hasznos hossz (mm) FIGYELMEZTETÉS! A csatlakozó csonk Kerastar normál csõvel hosszabbítható. EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,8 0,85 0,9 1 1,2 1,5 1,75 Ø A EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 49

50 KERASTAR Schiedel KERASTAR Nemesacél kéményrendszer kerámia betéttel Átmérő Ø mm Steck-Adapter 200 C hőmérsékletig, olaj és gáz tüzeléshez Megrendelési szám STA 140 STA 160 STA 180 STA Egységár Ft/db kérje árajánlatunkat Egységsúly kg/db 0,26 0,29 0,34 0,38 0,39 Ø d Ø d max. csatlakozó csõ Ø mm EAN SAP megrendelési szám e Kerastar T-idom 45 -os NL AußenØ Megrendelési szám Egységár Ft/db Egységsúly kg/db 19 20, külsõ Ø mm 272,4 294,4 314,4 338,4 391,4 Hasznos hossz (mm) B 451, ,5 C 497,7 501,9 507,6 516,1 522,4 FIGYELMEZTETÉS! A csatlakozó csonk Kerastar normál csővel hosszabbítható. EAN SAP megrendelési szám f Huzatszabályozó + robbanási csappantyú Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,7 0,7 1,05 1,05 1,05 Ø D 129,3 129,3 179,3 179,3 179,3 EAN SAP megrendelési szám g Adapter huzatszabályozóhoz Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,1 0,1 0,15 0,15 0,25 Ø A (belsõ) Ø B (külsõ) f alkatrészhez! EAN SAP megrendelési szám Huzatszabályozó Ø300 Megrendelési szám Egységár Ft/db EAN SAP megrendelési szám IGNIS PROTECT falátvezető Megr. szám Falvastagság Súly kg/db Ft/db , , , , FIGYELEM! Aluminiummal ellátott oldal kerüljön a beltérre. Kihúzható gyûrûkkel ellátva. Anyagminôség: engedélyezett ásványgyapot. Anyagsûrûség: 120 kg/m 3. Építôanyagosztály: A1 A szélessége megfelel az épületfa gerenda méreteknek. Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 50

51 b Schiedel KERASTAR Nemesacél kéményrendszer kerámia betéttel Átmérő Ø mm a Kerastar normál cső 665 mm Megrendelési szám Egységár Ft/db Egységsúly kg/db , ,56 36,96 külsô Ø mm 272,4 294,4 314,4 338,4 391,4 450,3 550,3 Hasznos hossz (mm) FIGYELEM! FMR tubusos hézagkittet a ragasztáshoz külön kell rendelni. EAN SAP megrendelési szám b Kerastar rövid cső 330 mm Megrendelési szám Egységár Ft/db Egységsúly kg/db ,03 18,72 külsô Ø mm 272,4 294,4 314,4 338,4 391,4 450,3 550,3 Hasznos hossz (mm) EAN SAP megrendelési szám c Kerastar rövid cső 165mm Megrendelési szám Egységár Ft/db Egységsúly kg/db 3,5 4 4,5 5 5,5 8,92 11,59 külsô Ø mm 272,4 294,4 314,4 338,4 391,4 450,3 550,3 Hasznos hossz (mm) EAN SAP megrendelési szám Tubusos hézagkitt Megrendelési szám Egységár Ft/db db/doboz db/raklap Tubus tartalma (ml) Anyagszükséglet (ml/m) Hézaglehúzó szett Megrendelési szám kérje Egységár Ft/db árjánlatunkat kérje árjánlatunkat kérje árjánlatunkat 6a Falbilincs, 50 mm-es faltávolságra (könnyített) Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,85 0,89 0,93 0,98 1,05 A (mm) Ø D (mm) 272,4 294,4 314,4 338,4 391,4 Meghosszabbítása nem lehetséges. FIGYELEM! Csak beltérben használható! EAN SAP megrendelési szám b Kerastar falbilincs, 50 mm faltáv, hosszabbítható Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,9 0,95 1 1,05 1,3 2,99 3,95 A (mm) 280,4 302,4 322,4 346,4 401,4 460,4 560,5 B (mm) 186,2 197,2 207,2 219,2 245,7 275,2 325,2 Ø C (belsô) mm 272,4 294,4 314,4 338,4 391,4 450,4 550,5 h (mm) EAN SAP megrendelési szám Ø13x26 6c Falbilincs hosszabbító L min. faltávolság L1 tpusnál max. faltávolság L1 típusnál Megrendelési szám Egységár Ft/db max. faltávolság L2 típusnál Megrendelési szám Egységár Ft/db max. faltávolság L3 típusnál Megrendelési szám Egységár Ft/db max. faltávolság L4 típusnál Megrendelési szám Egységár Ft/db Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 51

52 KERASTAR Schiedel KERASTAR Nemesacél kéményrendszer kerámia betéttel Átmérő Ø mm KRS bilincs szarufához történő rögzítéshez Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,38 1,41 1,44 1,48 1,55 Ø D (mm) 272,4 294,4 314,4 338,4 391,4 450,3 550,3 EAN SAP megrendelési szám a Kerastar kéményfej záróelem Megrendelési szám Egységár Ft/db Egységsúly kg/db 2,2 2,5 3,1 4,5 5,1 Ø B (mm) 274,4 296,4 316,4 340,4 393,4 451,9 551,9 FIGYELMEZTETÉS! Nincs bilincs a megerõsítéshez. EAN SAP megrendelési szám c Esővédő sapka, univerzális Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,68 0,84 1,05 1,27 1,61 1,96 külsô Ø A (mm) Ø B (mm) H (mm) EAN SAP megrendelési szám b Kerastar kéményfej záróelem esővédővel Megrendelési szám Egységár Ft/db Egységsúly kg/db 3,6 3,9 4,3 5 6,6 10,91 14,26 Ø B (mm) 274,4 296,4 316,4 340,4 393,4 451,9 551,9 Ø D (mm) EAN SAP megrendelési szám a Tetőátvezető 0 Megrendelési szám Egységár Ft/db Egységsúly kg/db 11,4 11, ,3 19,8 Ø A (mm) B x C (mm) 850 x x x x x x x 1100 EAN SAP megrendelési szám b Tetőátvezető c Tetőátvezető Megrendelési szám Egységár Ft/db Egységsúly kg/db 16,39 16,39 18,5 18,5 18,5 20,71 25,64 Ø A (mm) G x F 990 x x x x x x x 1200 H W 10 EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db 16,39 16,39 18,59 18,59 18,59 22,12 27,09 Ø A (mm) G x F 990 x x x x x x x 1300 H W 20 EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 52

53 Schiedel KERASTAR Nemesacél kéményrendszer kerámia betéttel Átmérő Ø mm d Tetőátvezető Megrendelési szám Egységár Ft/db Egységsúly kg/db 16,39 16, ,07 29,91 Ø A (mm) G x F (mm) 990 x x x x x x x 1300 H (mm) W 30 EAN SAP megrendelési szám e Tetőátvezető Megrendelési szám Egységár Ft/db Egységsúly kg/db 16,39 16,39 19,5 19,5 19,5 27,66 34,46 Ø A (mm) G x F (mm) 990 x x x x x x x 1300 H W 40 EAN SAP megrendelési szám Esővédő gallér Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,85 0,9 0,95 1,05 1,2 1,05 1,25 Ø A (mm) 272,4 294,4 314,4 338,4 391, Ø B (mm) EAN SAP megrendelési szám a Csőrózsa kéthéjú csőre, 8,5 cm széles Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,55 0,58 0,63 0,65 1,78 Ø A (mm) 272,4 294,4 314,4 338,4 391,4 Ø B (mm) 442,4 464,4 484,4 508,4 561,4 Állítható, utólagos beépítésnél használható. EAN SAP megrendelési szám a-1 Csőrózsa kéthéjú csőre, 12 cm széles Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,15 1,26 1,35 1,45 1,74 Ø A (mm) 272,4 294,4 314,4 338,4 391,4 Ø B (mm) 512,4 534,4 554,4 578,4 631,4 Állítható, utólagos beépítésnél használható. EAN SAP megrendelési szám b Csőrózsa egyhéjú csőre, 8,5 cm széles Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,42 0,44 0,44 0,48 0,52 0,58 0,66 Ø A (mm) Ø B (mm) Állítható, utólagos beépítésnél használható. EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 53

54 KERASTAR Schiedel KERASTAR Nemesacél kéményrendszer kerámia betéttel Átmérő Ø mm c Takaró csőrózsa tetőáttöréshez Megrendelési szám Megrendelési szám Megrendelési szám Megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,42 0,44 0,44 0,48 0,52 Ø A (mm) 277,4 299,4 319,4 343,4 396,4 Dõlést pontosan kérjük megadni. Utólagos beépítésre alkalmas. Megerõsítés építési helyszínen. EAN Takaró csőrózsa (sima, kétrészes) Megrendelési szám Egységár Ft/db Egységsúly kg/db Ø A (mm) 277,4 299,4 319,4 343,4 369,4 455,3 555,3 C 517,4 539,4 559,4 583,4 636,4 690,3 790,3 B Tető- és faláttörésnél ajánljuk a 12-es sorszámú csőrózsák alternatívájaként. Akár utólag is elhelyezhető. Ragasztással helyezhető fel. EAN SAP megrendelési szám Rögzítőfüles bilincs Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,65 0,68 0,73 0,77 0,82 0,5 0,7 Ø Di (mm) 272,4 294,4 314,4 338,4 391, Anyag: 0,6 mm vastagság Megerõsítés nem kerül szállításra. EAN SAP megrendelési szám a Kerastar erősítő bilincs Megrendelési szám Egységár Ft/db Egységsúly kg/db Ø Ci (mm) 272,4 294,4 314,4 338,4 391,4 450,3 550,3 EAN SAP megrendelési szám b Erősített falbilincs Megrendelési szám Egységár Ft/db Egységsúly kg/db 2 2,2 2,3 2,5 2,7 3,96 4,77 A (mm) 280,4 302,4 322,4 346,4 401,4 460,3 560,3 B (mm) 186,2 197,2 207,2 219,2 245, ,1 Ø Ci (mm) 272,4 294,4 314,4 338,4 391,4 450,3 550,3 Az erõsített falbilincs hosszabbítása esetén 2 pár hosszabbítót kell rendelni 1,5 és 2,5 m közötti kiállásig SZERELÉSÉT ld.a statikus tervek alapján. EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 54

55 FELÉPÍTÉSI VÁZLATOK Kerastar Falbilincs Erősítő külső bilincs Falbilincs erősített kivitelben Erősítő külső bilincs Erősítő külső bilincs Erősítő külső bilincs Falbilincs erősített kivitelben Erősítő külső bilincs Falbilincs Normál falbilincs Normál falbilincs Falkonzol 1. Nincs szükség megerősítésre, ha a szabadon álló szakasz hossza az utolsó megtámasztási pont fölött: max. 1,5 m (átmérő: mm) Falkonzol 2. Ha a szabadon álló szakasz hossza az utolsó megtámasztási pont fölött: max. 2,0 m, akkor 1db erősített falbilincset és 2db erősítő külső bilincset kell beépíteni (átmérő: mm) Falkonzol 3. Ha a szabadon álló szakasz hossza az utolsó megtámasztási pont fölött: max. 2,5 m, akkor 1db erősített falbilincset és 3db erősítő külső bilincset kell beépíteni (átmérő: mm) FELÉPÍTÉSI VÁZLATOK ICS és Permeter Normál rögzítő bilincs Falbilincs Normál rögzítő bilincs Közbenső támasz és konzol Erősítő külső bilincs Erősítő külső bilincs Erősítő külső bilincs Közbenső támasz és konzol Normál rögzítő bilincs Maximális magasságok (m) Belső átmérő Ø a 1) b1 b2 2) c d 80 4,0 1,5 3,0 15,0 15, ,0 1,5 3,0 15,0 15, ,0 1,5 3,0 15,0 15, ,0 1,5 3,0 15,0 15, ,0 1,5 3,0 15,0 15, ,0 1,5 3,0 15,0 15, ,0 1,5 3,0 15,0 15, ,0 1,5 3,0 15,0 15, ,0 1,5 3,0 8,0 12, ,0 1,5 3,0 8,0 12, ,0 1,5 2,0 8,0 12, ,0 1,5 2,0 8,0 12,0 Falbilincs Falbilincs 600 3,0 1,5 2,0 6,0 8, ,0 1,5 2,0 6,0 8,0 Talpelem Falkonzol Talpelem Falkonzol 1) A falbilincsek távolsága 2) 1,5 m fölötti magasság esetén 2 db erősítő külső bilincset és erősített kivitelű falbilincset kell használni 55

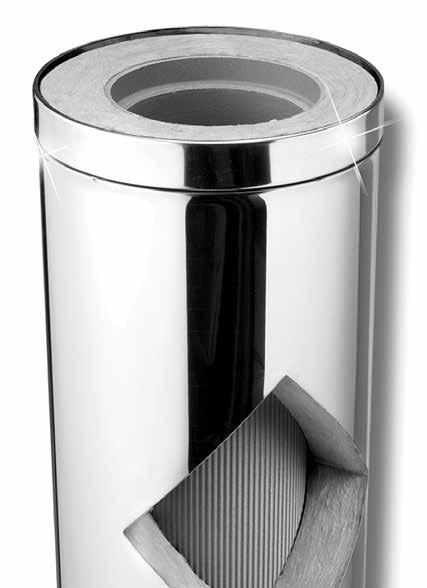

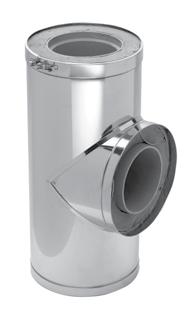

56 Schiedel ICS szigetelt, háromhéjú nemesacél fémkémény rendszer 11b 11a Az ICS rendszer egyaránt használható száraz, nedves üzem, kondenzációs, valamint huzat hatása alapján működő és túlnyomásos üzemelésre. Megfelel továbbá a gáz- olaj- és szilárd tüzelőanyagos üzemeléssel szemben támasztott összes követelménynek a 13a Rendszerjellemzők Minőségi, rozsdamentes béléscső és nemesacél külső héj Superwool hőszigetelés Nedvességhatásnak és magas hőmérsékletnek ellenáll A füstcső teljes magasságában hőhídmentes hőszigetelés Kis helyigény és kis súly A szerelés lehetséges falra, talpra és közvetlenül a tűztérre Nincs szükség alapozásra Egyszerű és gyors összeszerelés Az összeszerelés után azonnal használatba vehető 9a 6d A rendszer alkotóelemei: 7b 7a 7c 4b 2a 2c 2b 6a 6c 4a 6c 3b 1b 1c 5a 7e 1a 2a 2d 1a Kondenzátumgyűjtő elvezetővel 1b Talpelem padlószereléshez, elvezetővel 2a Talpelem konzolos szereléshez, elvezetővel 2b Lemezkonzol falszereléshez (párban) 2c Falkonzol hosszított 2d Teleszkópos padlótámasz 3a Tisztítóajtós elem ajtóval 3b Vizsgálónyílásos elem fedéllel 4a T-idom (füstcső-csatlakozó), 90 -os 4b T-idom (füstcső-csatlakozó), 45 -os 5a Egyhéjú>kéthéjú átvezető-csatlakozó (PPL füstcső>ics kémény) 5b Kéthéjú>egyhéjú átvezető-csatlakozó (ICS füstcső>ppl kémény) 6a Normál cső, 1000 Szilikon tömítő gyűrű (az ábrán nem látható) Viton tömítő gyűrű (az ábrán nem látható) 6b Rövid cső, 500 6c Rövid cső, 250 6d Rövid cső, 200 7a Falbilincs 7b Falbilincs erősített kivitelben 7c Falbilincs hosszabbító (párban) 7d Falbilincs hosszabbító (párban) 7e Közbenső támasz 8 Bilincs szarufához való rögzítéshez 9a Tetőátvezető, 0 9b-e Tetőátvezető, Esővédő gallér 11a Kéményfej záróelem 11b Esővédő sapka 12a Csőrózsa kéthéjú csőre, DW 12b Csőrózsa egyhéjú csőre, EW 13a Könyök, 15 -os 13b Könyök, 30 -os 14 Erősítő külcső bilincs 15 Rögzítőfüles bilincs kikötéshez EN szerinti osztályozás: 25 mm hőszigeteléssel MSZ EN T450 N1 W V2 L50050 G60 MSZ EN T450 N1 D V3 L50050 G60 MSZ EN T200 P1 W V2 L50050 O00 56

57 ICS Kémény- Átmérő (mm) Kémény hossz Típus ICS25 80 ICS hossz ICS ICS ICS ICS ICS fm Egységsúly kg/fm 4,4 5,1 6,4 7,2 8,4 9,2 11,2 fm 4,85 Ft/kémény , ,80 Ft/kémény , ,76 Ft/kémény , ,71 Ft/kémény , ,67 Ft/kémény , ,62 Ft/kémény , ,58 Ft/kémény , ,53 Ft/kémény , ,49 Ft/kémény , ,44 Ft/kémény , ,40 Ft/kémény , ,35 Ft/kémény , A komplett kémény ára tartalmazza: 1 db talplemez padlószereléshez, elvezetővel; 1 db vizsgálónyílásos elem fedéllel, nedves üzem; 1 db T -idom (füstcső csatlakozó) 90 -os; 1 db egyhéjú/kéthéjú átvezető csatlakozó; 1 db kéményfej záróelem; a kéményhossz eléréséhez szükséges darabszámú 0,955 m-es cső; falbilincsek (4 m-ként 1 db) FIGYELEM! A szabadonálló (tető fölé nyúló) kéménytest hossza: max. 1,5 m a felső bilincstől számolva! Ennél nagyobb kinyúlás esetén megerősítő elemek alkalmazása szükséges! (2 db 14. és 1 db 7b. elem max. 3 m kinyúlásig) VÁLASZTHATÓ ALKATRÉSZEK Kéményhosszabbító rövidcsövek 0,455 méteres Ft/db ,205 méteres Ft/db Felső tisztító ajtó: vizsgálónyílásos elem fedéllel Hozzáadandó alkatrész ára Kéményhossz növekedés Ft/db m 0,288 0,288 0,455 0,455 0,455 0,455 0,455 Talpelem konzolos szereléshez + falkonzol Figyelem! Ki kell vonni a padlószereléses talpelem árát! Kéményhossz csökkenés Hozzá kell adni a konzolszereléses talplemez és a konzol árát! Kéményhossz növekedés Ft/db m 0,090 0,090 0,090 0,090 0,090 0,090 0,090 Ft m 0,097 0,097 0,097 0,097 0,097 0,097 0,097 Tömítés (P1 túlnyomáshoz) Ft/db Esővédő sapka Ft/db Tetőátvezető + esővédő gallér 0 -os Ft ig Ft

58 ICS Schiedel ICS Kettôsfalú nemesacél kéményrendszer 1b Talplemez padlószereléshez Oldalsó kondenzelvezetővel Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,53 1,55 3,19 3,34 4,35 külsõ Ø mm A EAN SAP megrendelési szám c Magas talpelem padlószereléshez, elvezetővel Megrendelési szám Egységár Ft/db Egységsúly kg/db 2,41 2,71 3,05 3,44 4,07 külsõ Ø mm NL A B ØD EAN SAP megrendelési szám a Talplemez konzolos szereléshez Alsó kondenzelvezetővel G3/4 2d Teleszkópos padlótámasz 97 Belsô Átmérő Ø mm Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,34 1,68 2,19 2,53 3,03 külsõ Ø mm A B EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db 5,71 6,20 6,93 7,42 8,15 külsõ Ø mm A B H EAN SAP megrendelési szám b Lemezkonzol falszereléshez (50 mm faltáv) Megrendelési szám Egységár Ft/db Egységsúly kg/db 2,20 2,39 2,85 3,14 3,32 külsõ Ø mm A B EAN SAP megrendelési szám c Falkonzol hosszabbító Megerősítést a szerelés helyszínén kell kialakítani. 35 max. faltávolság 325 típusnál (mm) Ø13x26 Megrendelési szám Egységár Ft/db max. faltávolság 475 típusnál (mm) Megrendelési szám Egységár Ft/db max. faltávolság 570 típusnál (mm) Megrendelési szám Egységár Ft/db max. faltávolság 720 típusnál (mm) Megrendelési szám Egységár Ft/db max. faltávolság 820 típusnál (mm) Megrendelési szám Egységár Ft/db max. faltávolság 1004 típusnál (mm) Megrendelési szám Typ=L H b c f Egységár Ft/db max. faltávolság 1120 típusnál (mm) Megrendelési szám Egységár Ft/db max. faltávolság 1304 típusnál (mm) Megrendelési szám Egységár Ft/db max. faltávolság 1504 típusnál (mm) Megrendelési szám Egységár Ft/db x42 Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 58

59 ,86 5,73 6,26 7,79 9,35 10,57 11,94 13,49 17,23 19, ,51 7,38 5,69 7,01 8, ,37 3,88 4,22 5,06 5,90 6,56 7,38 8,20 9,84 11, ,64 9,20 9,86 11,21 12,42 26,73 29,16 31,52 36,33 41, ,54 3,61 3,72 4,00 5,40 7,58 8,20 11,20 19,14 21,

60 ICS Schiedel ICS Kettôsfalú nemesacél kéményrendszer Belsô Átmérő Ø mm e Közbenső támasz Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,65 2,07 2,69 3,11 3,73 külsõ Ø mm A B EAN SAP megrendelési szám a Kondenzgyűjtő elvezetővel Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,01 1,36 1,70 1,94 2,33 külsõ Ø mm A EAN SAP megrendelési szám e Talpelem kéménytoldáshoz 235 NL Megrendelési szám Egységár Ft/db Egységsúly kg/db 2,36 2,77 3,38 3,79 4,40 külsõ Ø mm H A ØD (ext.) EAN SAP megrendelési szám b Vizsgáló nyílásos elem (T200 P1) A vizsgálónyílásos elem csonkját nem lehet hosszabbítani. Vizsgáló nyílásos elem (T450 N1) A vizsgálónyílásos elem csonkját nem lehet hosszabbítani. Megrendelési szám Egységár Ft/db Egységsúly kg/db 3,29 3,68 külsõ Ø mm A B ØD EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db 3,29 3,68 külsô Ø mm A B C EAN SAP megrendelési szám Vizsgáló nyílásos elem szilárd tüzelőanyagokhoz Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,97 2,27 1,76 2,57 3,07 Hasznos hossz B ØD EAN SAP megrendelési szám Vizsgáló nyílásos elem gáz- és olajtüzeléshez Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,97 2,27 1,76 2,57 3,07 Hasznos hossz B ØD EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók.

61 ,15 4,77 5,19 6,22 7,26 8,07 9,08 10,09 12,10 14, ,61 3,10 3,36 4,09 4,70 5,09 5,24 5,58 6,52 8, ,82 5,47 5,87 6,98 8,07 9,11 9,12 10,46 13,39 16, ,71 5,15 6,88 7,73 9,16 11,33 12,36 13,40 15,48 17, ,71 5,15 6,88 7,73 9,16 11,33 12,36 13,40 15,48 17, ,73 4,24 6,88 7,73 9,16 11,33 12,36 13,4 15,482 17, ,73 4,24 6,88 7,73 9,16 11,33 12,36 13,4 15,482 17,

62 ICS Schiedel ICS Kettôsfalú nemesacél kéményrendszer Belsô Átmérő Ø mm a Tisztítóajtós elem, ajtóval Száraz üzemhez Megrendelési szám Egységár Ft/db Egységsúly kg/db 4,75 5,00 5,50 külsõ Ø mm A EAN SAP megrendelési szám a T-idom 90 A füstcsőcsonkot ICS csövekkel lehet hosszabbítani. NL 4b T-idom 85 A füstcsőcsonkot ICS csövekkel lehet hosszabbítani. NL Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,63 1,95 3,42 3,88 4,57 külsõ Ø mm A B C EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,63 1,95 3,42 3,88 4,57 külsõ Ø mm A B C EAN SAP megrendelési szám T - idom 90 -os, hátoldali vizsgálónyílással szilárd tüzeléshez(t450, N1) CSAK EGYEDI RENDELÉSRE! Megrendelési szám Kérjük, egyeztessen a helyi Egységár Ft/db kéményseprő szolgáltatójával! Egységsúly kg/db 3,83 4,34 5,12 külsõ Ø mm A B C ØD EAN SAP megrendelési szám T - idom 90 -os, hátoldali vizsgálónyílással olaj és gáz tüzeléshez (T200, P1) CSAK EGYEDI RENDELÉSRE! Megrendelési szám Kérjük, egyeztessen a helyi Egységár Ft/db kéményseprő szolgáltatójával! Egységsúly kg/db 3,83 4,34 5,12 külsõ Ø mm A B C ØD EAN SAP megrendelési szám c T-idom 45 A füstcsőcsonkot ICS csövekkel lehet hosszabbítani. NL 5a Egyhéjú/kéthéjú átvezetô 4a, 4b, 4c elemekhez illeszthető, Prima Plus füstcső átvezetéséhez. Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,85 2,47 4,11 4,63 5,37 külsõ Ø mm A B C EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,47 0,57 0,71 0,81 0,95 külsô Ø mm A A rögzítéshez bilincset kell rendelni! EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 62

63 ,81 6,38 6,74 7,59 8,48 9,21 9,84 10,39 11,84 13, ,04 6,04 6,56 7,90 10,39 13,36 15,51 18,70 23,50 31, ,04 6,04 6,56 7,90 10,39 12,81 15,77 19,01 23,94 32, ,64 6,40 7,34 7, ,64 6,40 7,34 7, ,80 7,79 8,61 11,53 14,78 19,52 21,49 26,09 36,86 48, ,04 1,19 1,28 1,51 1,77 2,05 3,04 3,35 3,97 4,

64 ICS Schiedel ICS Kettôsfalú nemesacél kéményrendszer Átmérő Ø mm Tokos egyhéjú > kéthéjú átvezető 4a, 4b, 4c alkatrészekhez, a kazáncsőre való átvezetéshez. Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,20 1,30 1,41 1,49 1,67 ICS névleges oldal Ø Kazánoldal Ø ØD (külsô) EAN SAP megrendelési szám c Kéthéjú/egyhéjú átvezető (ICS - Prima Plus) Prima Plus kéményből ICS füstcsőre való átvezetéshez. Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,47 0,57 0,71 0,81 0,95 külsô Ø mm A Prima Plus kémény átvezetõ eleme EAN SAP megrendelési szám d T-idom fedél Üzemen kívüli füstcső-csatlakozó lezárásához. Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,01 1,36 1,70 1,94 2,33 külsô Ø mm A EAN SAP megrendelési szám Szűkítők, bővítők PrimaPlus (egyhéjú) alkatrészek Névleges hossz: 150 mm. 5a elemhez illeszthető. Bilincset külön kell rendelni. Kazánoldal Ø 80 Megrendelési szám Egységár Ft/db Kazánoldal Ø 100 Megrendelési szám Egységár Ft/db Kazánoldal Ø 113 Megrendelési szám Egységár Ft/db Kazánoldal Ø 120 Megrendelési szám Egységár Ft/db Kazánoldal Ø 130 Megrendelési szám Egységár Ft/db Kazánoldal Ø 150 Megrendelési szám Egységár Ft/db Kazánoldal Ø 160 Megrendelési szám Egységár Ft/db Kazánoldal Ø 180 Megrendelési szám Egységár Ft/db 8950 Kazánoldal Ø 200 Megrendelési szám Egységár Ft/db Kazánoldal Ø 230 Megrendelési szám Egységár Ft/db Kazánoldal Ø 250 Megrendelési szám Egységár Ft/db Kazánoldal Ø 300 Megrendelési szám Egységár Ft/db Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 64

65 ,81 1,92 2, ,04 1,19 1,28 1,51 1,72 1,88 2,89 3,19 3,78 4, ,61 3,10 3,36 4,09 4,70 5,09 5,24 5,58 6,52 8,

66 ICS Schiedel ICS Kettôsfalú nemesacél kéményrendszer Átmérő Ø mm a Normál cső 1000 mm NL Megrendelési szám Egységár Ft/db Egységsúly kg/db 3,99 4,73 5,84 6,58 7,69 külsô Ø mm Hasznos hossz mm EAN SAP megrendelési szám b Normál cső 500 mm NL Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,98 2,34 2,89 3,26 3,80 külsô Ø mm Hasznos hossz mm EAN SAP megrendelési szám c Rövid cső 250 mm NL Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,97 1,15 1,42 1,59 1,86 külsô Ø mm Hasznos hossz mm EAN SAP megrendelési szám d Rövid cső 200 mm NL Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,77 0,91 1,12 1,26 1,47 külsô Ø mm A EAN SAP megrendelési szám g Szilikon tömítő gyűrű Túlnyomásos üzemben gáz tüzeléshez. Elemenként 1-1 db szükséges. Megrendelési szám Egységár Ft/db FIGYELEM! A tömítô gyûrût a sikosító tömítéssel kenjük meg felhasználás elôtt. EAN SAP megrendelési szám f Viton tömítő gyűrű Túlnyomásos üzemben olaj vagy gáz tüzeléshez. Elemenként 1-1 db szükséges. Sikosító tömítés Megrendelési szám Egységár Ft/db FIGYELEM! A tömítô gyûrût a sikosító tömítéssel kenjük meg felhasználás elôtt. EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db 725 SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 66

67 ,43 9,56 10,28 12,08 13,96 15,81 19,10 21,10 25,09 29, ,17 4,73 5,09 5,97 6,90 7,82 9,42 10,41 12,38 14, ,04 2,31 2,49 2,92 3,37 3,82 4,59 5,07 6,01 6, ,61 1,83 1,97 2,31 2,67 3,02 4,79 5,25 6,59 7,

68 ICS Schiedel ICS Kettôsfalú nemesacél kéményrendszer Átmérő Ø mm a Normál falbilincs (50 mm) Faltáv: 50 mm Minimun 4 m-ként beépítendő Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,44 0,48 0,53 0,58 0,64 külsõ mm EAN SAP megrendelési szám b Falbilincs erősített kivitelben Faltáv: 50 mm Minimun 4 m-ként beépítendő 50 h M8x20 Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,44 0,48 0,53 0,58 0,64 külsô Ø mm A B 115,55 125,6 140,55 150,55 165,55 ØC (belsô) 131,1 151,2 181,1 201,1 231,1 X Y h EAN SAP megrendelési szám c Falbilincs hosszabbító, rövid / 7a, 7b elemekhez / A felerősítést a helyszínen egyeztetni kell. min. faltáv W1 típusnál max. faltáv W1 típusnál Megrendelési szám Egységár Ft/db c d e max. faltáv W2 típusnál L Megrendelési szám Egységár Ft/db Typ W1 L 130 c 50 d 16 e 35 b 35 max. faltáv W3 típusnál Megrendelési szám Egységár Ft/db 13 W W b Typ L b L L L L d Falbilincs hosszabbító, normál / 7a, 7b elemekhez / A felerősítést a helyszínen egyeztetni kell. min. faltáv L1 típusnál max. faltáv L1 típusnál Megrendelési szám Egységár Ft/db max. faltáv L2 típusnál Megrendelési szám Egységár Ft/db L max. faltáv L3 típusnál Megrendelési szám Egységár Ft/db max. faltáv L4 típusnál Megrendelési szám Egységár Ft/db Ø13x26 20 Ø13x26 20 b b Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 68

69 ,70 0,71 0,79 0,99 2,88 3,24 3,61 3,96 4, ,70 0,64 0,79 0,85 1,33 1,60 1,96 2,09 3,20 4, ,55 190,55 200,55 225,2 250,2 275,2 300,25 325,25 375,25 425,2 251,1 281,1 301,1 350,4 400,4 450,4 500,5 550,5 650,5 750,

70 ICS Schiedel ICS Kettôsfalú nemesacél kéményrendszer Átmérő Ø mm Bilincs szarufához való rögzítéshez Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,00 1,10 1,22 1,25 1,30 Ø Ci mm EAN SAP megrendelési szám a Tetőátvezető 0 Megrendelési szám Egységár Ft/db Egységsúly kg/db 3,86 3,86 4,59 4,59 5,34 ØA B x C EAN SAP megrendelési szám b Tetőátvezető 3-15 FIGYELEM! Esőgallér beépítése szükséges! Megrendelési szám Egységár Ft/db Egységsúly kg/db 10,83 10,83 13,50 13,50 14,56 ØA H B x C 830 x x x x x 940 EAN SAP megrendelési szám c Tetőátvezető FIGYELEM! Esőgallér beépítése szükséges! Megrendelési szám Egységár Ft/db Egységsúly kg/db 11,25 11,25 14,13 14,13 15,24 H B x C 850 x x x x x 940 EAN SAP megrendelési szám d Tetőátvezető FIGYELEM! Esőgallér beépítése szükséges! Megrendelési szám Egységár Ft/db Egységsúly kg/db 12,11 12,11 15,16 15,16 16,33 H B x C 900 x x x x x 940 EAN SAP megrendelési szám e Tetőátvezető FIGYELEM! Esőgallér beépítése szükséges! Megrendelési szám Egységár Ft/db Egységsúly kg/db 13,35 13,35 16,93 16,93 18,51 H B x C 960 x x x x x 940 EAN SAP megrendelési szám Esőgallér Az ICS csőre kell felhúzni a tetőátvezető elem fölött, hogy eltakarja a hézagot. Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,29 0,31 0,35 0,38 0,39 külsô Ø mm ØA ØB EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók.

71 ,33 1,38 1,40 1, ,34 6,11 6,11 6,90 7,72 8,57 9,44 10,33 12,19 14, ,56 15,48 15,48 18,61 19,82 20,71 23,62 25,64 29,90 34, x x x x x x x x x x ,24 16,20 16,20 19,61 20, ,00 24,99 27,09 31,93 37, x x x x x x x x x x ,33 17,64 17,64 21,26 22,74 24,07 27,48 29,91 35,26 41, x x x x x x x x x x ,51 19,95 19,95 24,24 25,86 27,66 31,59 34,46 40,75 47, x x x x x x x x x x ,45 0,48 0,51 0,85 0,95 1,05 1,15 1,25 1,45 1,

72 ICS Schiedel ICS Kettôsfalú nemesacél kéményrendszer Átmérő Ø mm a Kéményfej záróelem 11b Esővédő sapka, univerzális 11a elemhez szerelhető. Esővédő sapka Ø350 - Ø700 11a elemhez szerelhető. Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,88 1,05 1,31 1,48 1,74 külsô Ø mm Hasznos hossz mm 0,88 1,05 1,31 1,48 1,74 EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,37 0,49 0,66 0,72 1,05 külsô Ø mm Ø B H EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db külsô Ø mm ØB A EAN SAP megrendelési szám Esővédő sapka, univerzális védőráccsal 11a elemhez szerelhető. Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,37 0,49 0,66 0,72 1,05 külső Ø mm Ø B H EAN SAP megrendelési szám Villámvédelmi csatlakozó Megrendelési szám Egységár Ft/db EAN SAP megrendelési szám b Csőrózsa egyhéjú csőre Faláttörés esetén egyhéjú füstcsőre. 8,5 cm-es takarást tesz lehetővé. Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,24 0,26 0,30 0,36 0,42 ØA ØB Állítható, utólag is felszerelhetõ EAN SAP megrendelési szám c Csőrózsa kéthéjú csőre éghető építőanyagok esetén Faláttörés takarására 35 Megrendelési szám tűzveszélyes építőanyagok Egységár Ft/db esetében. Egységsúly kg/db 1,66 1,77 1,94 22 cm-es takarást tesz ØA lehetővé. ØB Állítható, utólag is felszerelhetõ EAN SAP megrendelési szám a Csőrózsa kéthéjú csőre Fal- ill. tetőáttörés esetén ICS csőre. 8,5 cm-es takarást tesz lehetővé. Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,69 0,76 0,43 0,45 0,47 ØA ØB Állítható, utólag is felszerelhetõ EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 72

73 ,91 2,17 2,34 2,76 3,20 3,63 3,93 4,34 5,16 5, ,91 2,17 2,34 2,76 3,2 3,63 3,93 4,34 5,16 5, ,27 1,50 1,61 1, ,16 4,92 6,11 7,37 7,57 7, ,27 1,5 1,61 1, ,45 0,49 0,52 0, ,06 2,16 2,36 2, ,49 0,52 0,54 0,

74 ICS Schiedel ICS Kettôsfalú nemesacél kéményrendszer Átmérő Ø mm Huzatszabályozó 5a elemre illeszthető az adapter vagy szűkítő/bővítő segítségével. Adapter huzatszabályozóhoz Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,70 0,70 0,70 1,05 külsõ Ø mm 129,3 129,3 129,3 179,3 Ø100-nál: Ø150-nél: Ø230-nál: Ø200 és Ø250 esetében az adapter huzatszabályozó -val EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Kérje ajánlatunkat! Egységsúly kg/db 0,22 0,26 0,38 belső Ø mm külső Ø mm EAN SAP megrendelési szám Huzatszabályozó Ø300 5a elemre illeszthető a megfelelő bővítő elem segítségével. Megrendelési szám Egységár Ft/db EAN SAP megrendelési szám 14b Erősítő külső bilincs 1,5 m felett szabadon álló kéményrész megerősítésére. Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,29 0,32 0,36 0,38 0,43 külsô Ø mm EAN SAP megrendelési szám Rögzítő bilincs kikötéshez Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,44 0,47 0,50 0,54 0,58 külső Ø mm EAN SAP megrendelési szám a Könyök 15 Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,74 0,88 1,08 1,22 1,43 külsô Ø mm A 54, B 95, EAN SAP megrendelési szám b Könyök 30 Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,74 0,88 1,08 1,22 1,81 külsô Ø mm A , B , EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. Füstirány 74

75 ,05 1,05 1,05 179,3 179,3 179, ,37 0,48 0, ,45 0,49 0,52 0,59 0,66 0,73 0,80 0,87 1,00 1, ,61 0,58 0,68 0,49 0,50 0,50 0,60 0,70 0,90 1, ,57 1,78 1,91 2, ,98 2,25 2,42 2,84 4,42 5,00 6,72 7,63 9,83 11,

76 ICS Schiedel ICS Kettôsfalú nemesacél kéményrendszer Átmérő Ø mm c Könyök 45 Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,93 1,11 1,37 1,54 1,81 külsô Ø mm A B EAN SAP megrendelési szám d Könyök 85 Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,20 1,50 2,00 2,38 3,07 külsô Ø mm A B EAN SAP megrendelési szám e Könyök 85 vizsgáló nyílással (T450 N1) Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,61 2,02 2,68 3,05 3,68 külsô Ø mm A B ØD EAN SAP megrendelési szám e Könyök 85 vizsgáló nyílással (T200 P1) Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,61 2,02 2,68 3,05 3,68 külsô Ø mm A B ØD EAN SAP megrendelési szám f Könyök 90 Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,20 1,50 2,00 2,38 3,07 külsô Ø mm A B EAN SAP megrendelési szám g Könyök 90 vizsgáló nyílással (T450 N1) Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,61 2,02 2,68 3,05 3,68 külsô Ø mm A B ØD EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. Füstirány 76

77 ,15 2,53 2,82 3,83 4,42 5,00 7,88 9,13 11,87 14, ,39 3,86 4,55 5,84 7,33 9,70 11,61 13,60 18,00 22, ,98 3,86 5,12 6,74 8,18 10,20 12,78 14,94 19,50 24, ,98 3,86 5,12 6,74 8,18 10,20 12,78 14,94 19,50 24, ,39 3,86 4,55 5,84 7,33 9,80 11,61 13,60 18,00 22, ,98 3,86 5,12 6,74 8,18 10,30 13,16 15,37 20,26 25,

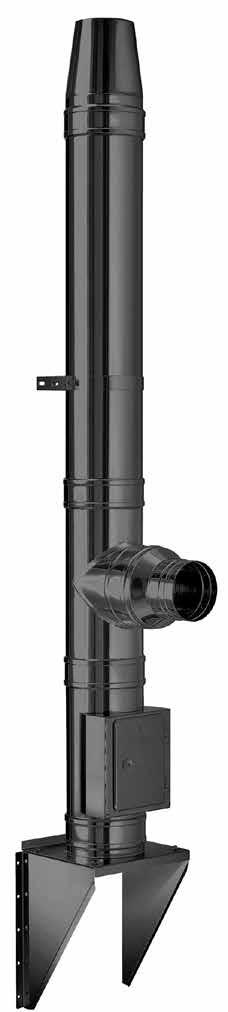

78 Schiedel PERMETER háromhéjú fémkémény rendszer választható színben 11a A PERMETER háromhéjú hőszigetelt fém kéményrendszert minőségi rozsdamentes acél belső csővel, kétfajta hőszigetelés vastagsággal és választható külső színekben forgalmazzuk. Alkalmas fa, pellet és gáz tüzelőanyagok füstgázának elvezetésére. 10 6d 7e 6a 4a 6c 3a 1a 2a 14 13a 13b 7b 4b 5a 5b Rendszerjellemzők Minőségi, rozsdamentes béléscső, és porszórásos, festett, horganyzott acél külső héj Nedvességhatásnak és a magas hőmérsékletnek egyaránt ellenáll Szilárd tüzelőanyaghoz csak huzat hatása alapján működő üzemmódban ajánlható A füstcső teljes magasságában hőhídmentes hőszigetelés Kis helyigény és kis súly A szerelés lehetséges falra, talpra és közvetlenül a tűztérre Nincs szükség alapozásra: egyszerű és gyors összeszerelés Minőségi hegesztési varratok minden elemen Lehetőség a környezethez legjobban igazodó kéményszín kiválasztására: a szabványos fekete és szürke színektől a RAL skála szerinti bármilyen színvariációig Az összeszerelés után azonnal használatba vehető A rendszer alkotóelemei: 1a Kondenzátum gyűjtő elvezetővel 2a Talpelem konzolos szereléshez elvezetővel 2b Lemezkonzol falszereléshez 3a Tisztítóajtós elem ajtóval 4a T-idom 90 -os 4b T-idom 45 -os 5a Egyhéjú-kéthéjú átvezető 5b Kéthéjú-egyhéjú átvezető 6a Normál cső 950 mm 6b Rövid cső 450 mm 6c Rövid cső 250 mm 6d Rövid cső 150 mm 7a Falbilincs 7b Állítható falbilincs 7e Közbenső támasz 8 Bilincs szarufához való rögzítéshez 9a 0 -os tetőátvezetés 9b os tetőátvezetés 9c os tetőátvezetés 9d os tetőátvezetés 9e os tetőátvezetés 10 Esővédő gallér 11a Kéményfej záróelem 12a Csőrózsa egyhéjú csőre 12b Csőrózsa kéthéjú csőre 13a 15 -os könyök 13b 30 -os könyök 14 Erősítő külső bilincs 15 Rögzítőfüles bilincs kikötéshez EN szerinti osztályozás: 25 mm hőszigeteléssel EN T450 N1 D V2 L99050 G50 EN T200 P1 W V2 L

79 PERMETER Kémény- Átmérő (mm) 100 Kémény hossz Típus PM hossz PM PM PM PM PM fm Egységsúly kg/fm 5,1 6,4 7,2 8,4 9,2 10,2 fm 4,85 Ft/kémény , ,80 Ft/kémény , ,76 Ft/kémény , ,71 Ft/kémény , ,67 Ft/kémény , ,62 Ft/kémény , ,58 Ft/kémény , ,53 Ft/kémény , ,49 Ft/kémény , ,44 Ft/kémény , ,40 Ft/kémény , ,35 Ft/kémény , A komplett kémény ára tartalmazza: 1 db talplemez padlószereléshez, elvezetővel; 1 db vizsgálónyílásos elem fedéllel, T200 P1; 1 db T -idom (füstcső csatlakozó) 90 -os; 1 db egyhéjú/kéthéjú átvezető csatlakozó; 1 db kéményfej záróelem; a kéményhossz eléréséhez szükséges darabszámú 0,955 m-es cső; falbilincsek (4 m-ként 1 db) FIGYELEM! A szabadonálló (tető fölé nyúló) kéménytest hossza: max. 1,5 m a felső bilincstől számolva! Ennél nagyobb kinyúlás esetén megerősítő elemek alkalmazása szükséges! (2 db 14b. és 1 db 7c. elem max. 3 m kinyúlásig) VÁLASZTHATÓ ALKATRÉSZEK Kéményhoszszabbító rövidcsövek 0,455 méteres Ft/db ,205 méteres Ft/db Felső tisztító ajtó: vizsgálónyílásos elem fedéllel Hozzáadandó alkatrész ára Kéményhossz növekedés Ft/db m 0,288 0,455 0,455 0,455 0,455 0,455 Talpelem konzolos szereléshez + falkonzol Figyelem! Ki kell vonni a padlószereléses talpelem árát! Kéményhossz csökkenés Hozzá kell adni a konzolszereléses talplemez és a konzol árát! Kéményhossz növekedés Ft/db m 0,095 0,095 0,095 0,095 0,095 0,095 Ft m 0,095 0,095 0,095 0,095 0,095 0,095 Tömítés (P1 túlnyomáshoz) Ft/db Esővédő sapka Ft/db Tetőátvezető + esővédő gallér 0 -os Ft ig Ft

80 PERMETER Schiedel PERMETER Átmérő Ø mm a Talplemez konzolos szereléshez SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 3,19 3,64 4,35 4,86 6,26 7e Közbenső támasz SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 2,43 2,70 3,12 3,40 4,12 külsô Ø mm A B b Lemezkonzol falszereléshez SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 2,85 3,14 3,32 3,54 3,72 külsô Ø mm A B aT-idom 90 SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 3,42 3,88 4,57 5,04 6,56 külsõ Ø mm A B C Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 80

81 Schiedel PERMETER Átmérő Ø mm b T-idom 45 SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 4,11 4,63 5,37 6,80 8,61 külsõ Ø mm A B C a Tisztítóajtós elem ajtóval, bármely tüzelőanyaghoz SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 2,80 3,30 3,70 4,70 6,90 Hasznos hossz B ØD a Kondenzátum gyűjtő elvezetővel SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 1,70 1,94 2,33 2,61 3,36 külsõ Ø mm A b Talpelem padlószereléshez oldalsó elvezetővel SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 3,19 3,64 4,35 4,86 6,26 külsõ Ø mm Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 81

82 PERMETER Schiedel PERMETER Átmérő Ø mm a Normál cső 1000 mm SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 5,84 6,58 7,69 8,43 10,28 külsõ Ø mm A b Rövid cső 500 mm SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 2,89 3,26 3,80 4,17 5,09 külsõ Ø mm A c Rövid cső 250 mm SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 1,42 1,59 1,86 2,04 2,49 külsõ Ø mm A d Rövid cső 200 mm SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 1,12 1,26 1,47 1,61 1,97 külsõ Ø mm A Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 82

83 Schiedel PERMETER Átmérő Ø mm e Hosszkiegyenlítő cső mm SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 2,72 3,06 3,57 3,92 4,77 külsõ Ø mm a Normál csőbilincs SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 0,15 0,17 0,19 0,20 0,24 külsõ Ø mm b Erősítő széles csőbilincs SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 0,29 0,31 0,36 0,39 0,46 külsõ Ø mm b Állítható falbilincs mm SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 0,78 0,80 0,91 0,93 1,04 külsõ Ø mm A Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 83

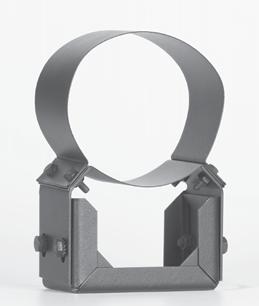

84 PERMETER Schiedel PERMETER Átmérő Ø mm a Normál falbilincs 50mm SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 0,53 0,58 0,64 0,70 0,79 külsõ Ø mm A Bilincs szarufához történő kikötéshez (ICS) Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,30 1,33 1,37 1,40 1,47 külső Ø mm ØCi EAN SAP Figyelem! Ez az alaktrész nem szinezett, hanem INOX. 13e 90 -os könyök vizsgálónyílással SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 2,40 2,80 3,30 3,60 4,60 külsõ Ø mm A B ØD c 45 -os könyök SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 1,37 1,54 1,81 2,15 2,82 külsõ Ø mm A B Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 84

85 Schiedel PERMETER Átmérő Ø mm b 30 -os könyök SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 1,08 1,22 1,81 1,98 2,42 külsõ Ø mm A B a 15 -os könyök SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 1,08 1,22 1,43 1,57 1,91 külsõ Ø mm A B Esővédő gallér SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN ICS, inox Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 0,35 0,38 0,39 0,45 0,51 külsõ Ø mm Ø A Ø B a Tetőátvezető 0 SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN ICS, inox Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db Ø A B x C Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 85

86 PERMETER Schiedel PERMETER Átmérő Ø mm b Tetőátvezető 3-15 SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN ICS, inox Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 13,50 13,50 14,56 SZÜRKE 14,56(RAL 7043) 15,48 ØA H B x C 880 x x x x x 990 9c Tetőátvezető SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN ICS, inox Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 14,13 14,13 15,24 15,24 16,20 H B x C 910 x x x x x 990 9d Tetőátvezető SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN ICS, inox Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 15,16 15,16 16,33 16,33 21,26 H B x C 960 x x x x x e Tetőátvezető SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN ICS, inox Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 16,93 16,93 18,51 18,51 24,24 H B x C 1040 x x x x x 1040 Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 86

87 Schiedel PERMETER Átmérő Ø mm a Egyhéjú-kéthéjú átvezető SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 0,71 0,81 0,95 1,04 1,28 külsô Ø mm A b Kéthéjú-egyhéjú átvezető SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 0,71 0,81 0,95 1,04 1,28 külsô Ø mm A a Kéményfej záróelem SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 1,31 1,48 1,74 1,91 2,34 külsô Ø mm A b Kéményfej záróelem esővédő sapkával SZÜRKE (RAL 7043) Megrendelési szám EAN FEKETE (RAL 9005) Megrendelési szám EAN FEHÉR (RAL 9016) Megrendelési szám EAN Egységár Ft/db Egységsúly kg/db 1,70 2,43 3,24 3,99 6,00 külsô Ø mm Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók. 87

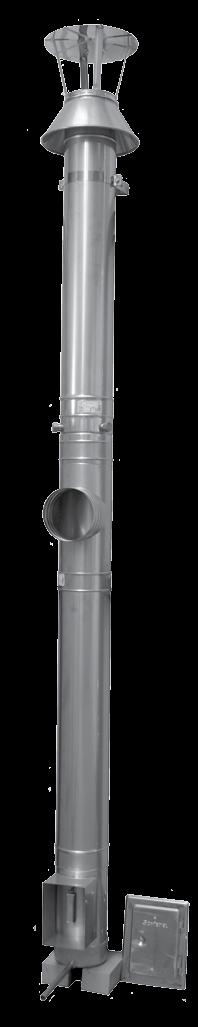

88 11e 11b 11a Schiedel PRIMA PLUS egyhéjú fémkémény rendszer A kiváló tulajdonságú Prima Plus egyhéjú, nemesacél égéstermék elvezető rendszert kifejezetten a meglévő kémények bélelése céljából fejlesztettük ki. A választék biztosította pontos keresztmetszeti illeszkedés teljes mértékben megfelel a korszerű fűtőberendezések támasztotta követelményeknek. 7a A Prima Plus rendszer CE tanúsítvánnyal rendelkezik a gáz, olaj és szilárd tüzelő anyagokhoz, száraz (FE) és nedves (FU) üzemhez, depressziós (huzat hatása alatt működő) és túlnyomásos működéshez. Az elemeket tokos csatlakozással illeszthetők össze és szükség esetén bilincsekkel rögzíthetők egymáshoz. Túlnyomásos üzem esetén (max. 200 Pa túlnyomás és max. 200 C füstgáz hőmérséklet) az elemekhez (a csővégre) speciális tömítést biztosítunk. 13a mm belső átmérőig a 0,6 mm-es falvastagság megfelelő stabilitást biztosít, ezen méret fölött pedig 1,0 mm-es falvastagsággal forgalmazzuk. 28 4f 7c 19i 7a 9 4g 7f 4a 4c 4b 7c 2a 3 13a 13b + A rendszer alkotóelemei: 1a PPL Kondenzátum gyűjtő elvezetővel 2a PPL Vizsgálónyílásos elem (nedves üzemhez) 2c PPL Lezáró dugó, nedves üzem N1 3 PPL Tisztítóajtó elem (száraz üzemhez) 4a PPL Füstcső-csatlakozó komplett 90 -os 4b PPL T-idom füstcső csatlakozóhoz 4c PPL Füstcső-csatlakozó, T-idomhoz 4f PPL Talpas könyök 85 -os 4g PPL Füstcső-csatlakozó komplett 45 -os 7a PPL Normál cső b PPL Rövid cső 500 (kép nélkül) 7c PPL Rövid cső 250 7f PPL Leengedő füles cső PPL Távtartó 11a PPL Kürtőfedlap 11b PPL Torkolati kúp 11c PPL Esővédő gallér (kép nélkül) 11e PPL Esővédő sapka 12 PPL Levegő bevezető rács 13a PPL Tisztítóajtó kürtőlezáráshoz, nemesacél 13b PPL Tisztítóajtó keret 13d PPL Ajtó hosszkiegyenlítő kerettel 19a PPL Könyök 90 -os (kép nélkül) 19g PPL Könyök 45 -os (kép nélkül) 19h PPL Könyök 30 -os (kép nélkül) 19i PPL Könyök 15 -os 28 PPL Csőrögzítő bilincs T-idomhoz 13d 1a 12 EN 1856:

89 PRIMA PLUS Kémény- Átmérő (mm) Kémény- 150 Kémény hossz Típus PPL80 PPL100 PPL120 PPL130 hossz PPL150 hossz PPL180 PPL200 Egységsúly kg/fm 1,3 1,6 1,8 2,0 2,3 2,8 3,1 fm fm fm 4,56 Ft/kémény , , ,51 Ft/kémény , , ,46 Ft/kémény , , ,41 Ft/kémény , , ,36 Ft/kémény , , ,31 Ft/kémény , , ,26 Ft/kémény , , ,21 Ft/kémény , , ,16 Ft/kémény , , ,11 Ft/kémény , , ,06 Ft/kémény , , ,01 Ft/kémény , , A komplett kémény ára tartalmazza: 1 db kondezátum gyűjtő oldalsó elvezetővel; 1 db vizsgálónyílásos elem nedves üzemhez; 1 db vizsgálónyílás lezáró dugó, nedves üzem, N1; 1 db T -idom füstcső csatlakozóhoz 90 -os; 1 db fütcső csatlakozó T-idomhoz; a kéményhossz eléréséhez szükséges darabszámú 0,95 m-es cső; 2 db csőrögzítő bilincs T-idomhoz; távtartók FIGYELEM! Felső tisztító ajtó esetén + 1 db csőrögzítő bilincs szükséges. A kéményfej lezárásához szükséges Esővédő sapka vagy Torkolati kúp kürtőfedlappal a választható (opcionális) alkatrészek között van feltűntetve. VÁLASZTHATÓ ALKATRÉSZEK Kéményhosszabbító rövidcső 0,45 méteres Ft/db ,20 méteres Ft/db Felső vizsgálónyílásos elem + lezáró dugó, nedves üzem N1 + 1 db csőrögzítő bilincs hozzáadandó alkatrészek ára kéményhossz növekedés Ft m 0,283 0,283 0,283 0,283 0,325 0,450 0,450 Távtartó, többlet Ft/db Tömítés (P1 túlnyomáshoz) Viton Ft/db Füstcső csatlakozó komplett levonandó alkatrészek ára hozzáadandó alkatrész ára Ft Ft/db Esővédő sapka Ft/db Torkolati kúp és kürtőfedlap Ft Kürtő ajtó Ft/db

90 Schiedel Prima Plus Egyhéjú fémkémény rendszer belső Ø mm a KONDENZÁTUM GYŰJTŐ OLDALSÓ ELVEZETŐVEL Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,30 0,34 0,37 0,41 0,45 0,49 0, as átmérőig 240mm hosszú Hasznos hossz (mm) és merev, EAN as átmérőtől 360mm hosszú és flexibilis SAP megrendelési szám NL 240 aø18 1b KONDENZÁTUM GYŰJTŐ ALSÓ ELVEZETŐVEL Megrendelési szám NL Egységár Ft/db Egységsúly kg/db 0,10 0,14 0,17 0,18 0,20 0,24 Hasznos hossz (mm) EAN SAP megrendelési szám c LÁBAZATI ELEM AZ 1b TERMÉKHEZ Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,16 0,21 0,23 0,25 0,27 0,29 0,31 Hasznos hossz (mm) EAN SAP megrendelési szám a VIZSGÁLÓNYÍLÁSOS ELEM, NEDVES ÜZEMHEZ Vizsgálónyíláshoz túlnyomásos Megrendelési szám és huzat hatása alapján működő üzemmódhoz Egységár Ft/db Egységsúly kg/db 0,45 0,56 0,62 0,66 0,71 0,76 0,91 Hasznos hossz (mm) B NL ØD Ø D mm (csonk) EAN SAP megrendelési szám b 2c 3 VIZSGÁLÓNYÍLÁS LEZÁRÓ DUGÓ, NEDVES ÜZEM, P1 Olaj-, és gáztüzeléshez, túlnyomásos Megrendelési szám üzemmódhoz is 2a elemhez és a 4b+4a elemekhez Egységár Ft/db is alkalmazható Egységsúly kg/db 0,17 0,23 0,28 0,30 0,34 0,34 0,54 Ø mm (csonkra) EAN SAP megrendelési szám VIZSGÁLÓNYÍLÁS LEZÁRÓ DUGÓ, NEDVES ÜZEM, N1 Szilárd tüzelőanyagokhoz, huzat Megrendelési szám hatása alapján működő üzemmódhoz Egységár Ft/db a elemhez és a 4b+4a elemekhez Egységsúly kg/db 0,18 0,24 0,29 0,32 0,36 0,36 0,46 is alkalmazható Ø mm (csonkra) EAN SAP megrendelési szám TISZTÍTÓAJTÓS ELEM BELSŐ AJTÓVAL, SZÁRAZ ÜZEMHEZ Szilárd tüzelőanyagokhoz, huzat Megrendelési szám hatása alapján működő üzemmódhoz Egységár Ft/db d ill. 13e elemekhez Egységsúly kg/db 1,18 3,08 3,12 3,27 3,41 Hasznos hossz (mm) NL EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók.

91 Schiedel Prima Plus Egyhéjú fémkémény rendszer ,54 0,62 0,71 0,79 0,86 0,87 0,89 1,90 2,05 2,43 3,30 4, ,27 0,32 0,38 0,49 0,55 0,72 0, ,33 0,38 0,42 0,50 0,56 0,66 0, ,97 1,08 1,19 1,35 1,94 2,29 2,64 5,02 5,65 6,28 7,54 8, ,54 0,54 0,65 0,65 0,92 1,31 1,31 1,31 1,31 1,31 1,31 1, ,46 0,46 0,73 0,73 1,07 1,49 1,49 1,49 1,49 1,49 1,49 1, ,58 3,81 4,06 4,44 4,68 5,37 6,05 3,87 4,35 4,82 5,78 6,

92 Schiedel Prima Plus Egyhéjú fémkémény rendszer belső Ø mm a 4b 4c 4e T-IDOM FÜSTCSŐ CSATLAKOZÓ, KOMPLETT, 90 -OS Füstcsőcsatlakozáshoz túlnyomásos és huzat hatása alapján működő üzemmódhoz kondenz peremmel NL T - IDOM FÜSTCSŐ CSATLAKOZÓHOZ, 90 -OS Füstcsőcsatlakozáshoz huzat hatása alapján működő üzemmódhoz kondenz peremmel NL FÜSTCSŐ CSATLAKOZÓ T-IDOMHOZ huzat hatása alapján működő üzemmódhoz minden tüzelőanyaghoz,4b elemhez Egyhéjú állítható füstcső csatlakozó T-idomhoz huzat hatása alapján működő üzemmódhoz minden tüzelőanyaghoz,4b elemhez DN NL 245 ØD Ø C Ø B ØB külső = ØA-7 mm ØC belső = ØA-9 mm Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,50 0,62 0,70 0,73 0,79 0,85 1,01 Hasznos hossz (mm) B C Ø mm (csonk) EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,36 0,40 0,53 0,56 0,61 0,70 0,80 Hasznos hossz (mm) B Ø D mm (csonk) EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,33 0,33 0,34 0,37 0,40 0,42 Hasznos hossz (mm) EAN SAP megrendelési szám Kéményoldal Ø mm Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø 200 Megrendelési szám Egységár Ft/db Kazánoldal Ø 250 Megrendelési szám Egységár Ft/db Kazánoldal Ø 300 Megrendelési szám Egységár Ft/db 92 Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók.

93 Schiedel Prima Plus Egyhéjú fémkémény rendszer ,13 1,53 1,70 1,92 2,09 2,48 2,84 6,05 8,99 10,76 14,76 19, ,91 1,32 1,46 1,88 2,03 2, ,45 0,54 0,59 0,67 0,72 0,

94 Schiedel Prima Plus Egyhéjú fémkémény rendszer 4f 4g 5a belső Ø mm TALPAS KÖNYÖK 85º-OS Égéstermék kivezetéshez, Megrendelési szám túlnyomásos és huzat Egységár Ft/db hatása alapján működő Egységsúly kg/db 0,64 0,74 0,80 0,82 0,89 0,94 0,99 üzemben is. Hasznos hossz (mm) A B C EAN SAP megrendelési szám C T-IDOM FÜSTCSŐ CSATLAKOZÓ, KOMPLETT 45 -OS Túlnyomásos és huzat Megrendelési szám hatása alapján működő Egységár Ft/db üzemmódhoz Egységsúly kg/db 0,57 0,73 0,84 0,98 1,06 1,15 1,26 kondenz peremmel Hasznos hossz (mm) B NL C Ø mm (csonk) EAN SAP megrendelési szám SZŰKÍTŐK/BŐVÍTŐK beépítési hossz.:150 mm Kéményoldal Ø mm Szűkítő Bővítő Kéményoldal Kazánoldal Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db 5250 Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø Megrendelési szám Egységár Ft/db Kazánoldal Ø 230 Megrendelési szám Egységár Ft/db Kazánoldal Ø 250 Megrendelési szám Egységár Ft/db Kazánoldal Ø 300 Megrendelési szám Egységár Ft/db 94 Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók.

95 Schiedel Prima Plus Egyhéjú fémkémény rendszer ,04 1,16 1,32 1,55 1,71 2, ,42 1,92 2,17 2,54 3,23 4,37 5,08 10,99 12,58 15,96 21,59 28,

96 Schiedel Prima Plus Egyhéjú fémkémény rendszer belső Ø mm T - IDOM VIZSGÁLÓNYÍLÁS FEDÉL a bekötés nélküli csatlakozásokhoz 4a, 4c és 4f elemekhez Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,10 0,14 0,17 0,18 0,20 0,22 0,24 A EAN SAP megrendelési szám a 7b NORMÁL CSŐ 1000 mm NL RÖVID CSŐ 500 mm NL Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,22 1,52 1,72 1,82 1,98 2,13 2,28 Hasznos hossz (mm) EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,61 0,76 0,86 0,91 0,99 1,07 1,14 Hasznos hossz (mm) EAN SAP megrendelési szám c 7d 7e 7f 8a 8b RÖVID CSŐ 250 mm DUPLATOKOS NORMÁL CSŐ 1000 mm huzat hatása alapján működő üzemmódhoz NL NL Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,31 0,38 0,43 0,46 0,49 0,53 0,57 Hasznos hossz (mm) EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,22 1,52 1,72 1,82 1,98 2,13 2,28 Hasznos hossz (mm) EAN SAP megrendelési szám LEENGEDŐ FÜLES CSŐ 1000 mm Megrendelési szám Egységár Ft/db NL Egységsúly kg/db 1,28 1,60 1,80 1,91 2,06 2,22 2,38 Hasznos hossz (mm) EAN SAP megrendelési szám LEENGEDŐ FÜLES CSŐ 250 mm Megrendelési szám Egységár Ft/db NL Egységsúly kg/db 0,33 0,41 0,46 0,48 0,52 0,56 0,60 Hasznos hossz (mm) EAN SAP megrendelési szám SZILIKON TÖMÍTŐ GYŰRŰ túlnyomáshoz, gáztüzeléshez elemenként egy-egy darab szükséges VITON TÖMÍTŐ GYŰRŰ túlnyomáshoz, gáz- és olajtüzeléshez elemenként egy-egy darab szükséges Megrendelési szám Egységár Ft/db Egységsúly kg/db Hasznos hossz (mm) EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db Hasznos hossz (mm) EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók.

97 Schiedel Prima Plus Egyhéjú fémkémény rendszer ,27 0,32 0,38 0,49 0,55 0,72 0, ,43 2,73 3,04 3,49 3,79 4,55 5,30 10,09 11,34 12,60 15,12 17, ,22 1,37 1,52 1,74 1,90 2,27 2,65 5,04 5,67 6,30 7,56 8, ,61 0,68 0,76 0,87 0,95 1,14 1,32 2,52 2,84 3,15 3,78 4, ,43 2,73 3,04 3,49 3,79 4,55 5,30 10,04 11,30 12,55 15,06 17, ,53 2,84 3,15 3,62 3,93 4,71 5,48 10,76 12,10 13,45 16,14 18, ,63 0,71 0,79 0,90 0,97 1,16 1,35 2,57 2,90 3,25 3,88 4,

98 Schiedel Prima Plus Egyhéjú fémkémény rendszer belső Ø mm c 8d a 11b 11c CSŐBILINCS kötéseknél és huzat hatása alapján működő üzemben a vágott csöveknél TÖMÍTÉS KÉSZLET (CSŐBILINCS+TÖMÍTÉS) túlnyomásos üzemben a vágott csöveknél Távtartó SZIGETELŐ HÉJ szilárd tüzelőanyagok esetén Megrendelési szám Egységár Ft/db EAN SAP megrendelési szám Ügyeljen a helyes beépítésre: a tömítés nagyobb átmérőjű része kerül a csonkra (alulra), a szűkebb átmérőjű része pedig a beletolt sima csővé Megrendelési szám Egységár Ft/db EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,15 0,15 0,15 0,15 0,15 0,19 EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Ødi (mm) L S EAN SAP megrendelési szám KÜRTŐFEDLAP (CSAK KÚPPAL) Fejkialakítás torkolati Megrendelési szám kúppal ill. a Ø350-től Egységár Ft/db esővédő gallérral együtt kell Ø C (belső) beépíteni. Ø A Megerősítő csavarokkal Ø cső együtt szállítjuk EAN SAP megrendelési szám TORKOLATI KÚP (CSAK KÜRTŐFEDLAPPAL) Torkolati kúp mindig kürtőfedlappal együtt kell beépíteni. Megrendelési szám Egységár Ft/db Ø Di Ø A EAN SAP megrendelési szám PPL ESŐVÉDŐ GALLÉR magasság: 50 mm Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,30 0,35 0,37 0,40 0,43 0,48 0,51 Ø A Ø B EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók.

99 Schiedel Prima Plus Egyhéjú fémkémény rendszer gre (felülre) ,19 0,19 0,29 0,29 0,54 0,60 0,63 0,68 0,75 0, ,56 0,62 0,69 0,73 0,88 1,17 1,32 1,61 1,90 2,34 3,07 3,

100 Schiedel Prima Plus Egyhéjú fémkémény rendszer belső Ø mm d 11e 11f 12 13a 13b HŐTÁGULÁSI KARMANTYÚ Torkolat kialakítás Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,80 0,84 1,05 1,08 1,12 1,15 1,16 Ø Da (külső) Ø Di (belső) Ø A EAN SAP megrendelési szám ESŐVÉDŐ SAPKA UNI Torkolati kúphoz (rögzítő huzallal) Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,37 0,49 0,51 0,54 0,66 0,68 0,72 Ø A (külső) Ø B H EAN SAP megrendelési szám ESŐVÉDŐ SAPKA, UNIVERZÁLIS VÉDŐRÁCCSAL Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,37 0,49 0,51 0,54 0,66 0,68 0,72 Ø A (külső) Ø B H EAN SAP megrendelési szám LEVEGŐ BEVEZETŐ RÁCS Megrendelési szám ZLG1220 ZLG1220 ZLG1220 ZLG1220 ZLG1220 ZLG1220 ZLG1220 Egységár Ft/db Egységsúly kg/db 0,45 0,45 0,45 0,45 0,45 0,45 0,45 A B C 206,5 206,5 206,5 206,5 206,5 206,5 206,5 EAN SAP megrendelési szám AJTÓ KÜRTŐLEZÁRÁSHOZ 13b és 13c tisztítóajtó keretekhez füsttömör Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,40 1,40 1,40 1,40 1,40 2,28 2,28 B H B H EAN SAP megrendelési szám TISZTÍTÓAJTÓ KERET a tisztítóajtóhoz Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,89 0,89 0,89 0,89 0,89 1,35 1,35 B H EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók.

101 Schiedel Prima Plus Egyhéjú fémkémény rendszer ,16 1,24 1,50 1,55 1,60 1, ,84 1,05 1,27 1,50 1,61 1, ,84 1,05 1,27 1,50 1,61 1, ZLG1220 ZLG1220 ZLG2225 ZLG2225 ZLG2225 ZLG2225 ZLG2225 ZLG2225 ZLG2225 ZLG2225 ZLG2225 ZLG ,45 0,45 0,62 0,62 0,62 0,62 0,62 0,62 0,62 0,62 0,62 0, ,5 206, ,28 2,28 2,28 2, ,35 1,35 1,35 1,

102 Schiedel Prima Plus Egyhéjú fémkémény rendszer belső Ø mm c 13d 13e 15a 15b 17 18a TISZTÍTÓAJTÓ KERET (250 MM-ES) 13a tisztítóajtóhoz Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,85 0,85 0,85 0,85 0,85 1,04 1,04 B H EAN SAP megrendelési szám AJTÓ HOSSZKIEGYENLÍTŐ KERETTEL Ø MM Szögletes tisztítóajtós idomhoz (3) füsttömör, nemesacél Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,80 1,80 1,80 1,80 1,80 EAN SAP megrendelési szám HOSSZABÍTÓ KERET 13d ELEMHEZ Nemesacél Megrendelési szám Egységár Ft/db Egységsúly kg/db 1,31 1,31 1,31 1,31 1,31 EAN SAP megrendelési szám HUZATSZABÁLYOZÓ, ROBBANÁSI CSAPPANTYÚ 15b elemhez Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,70 0,70 0,70 0,70 0,70 0,70 Ø D (külső) 129,3 129,3 129,3 129,3 129,3 129,3 EAN SAP megrendelési szám ADAPTER HUZATSZABÁLYOZÓHOZ 15a elemhez Megrendelési szám Egységár Ft/db Ø A (huzatszabályozó beépítési mérete szerint) Ø B (kéményoldal szerint) B Az adapter a 4b ill 4d T-idomhoz illeszthető A EAN SAP megrendelési szám VILLÁMVÉDELMI CSATLAKOZÓ Megrendelési szám Egységár Ft/db EAN SAP megrendelési szám ÁLLÍTHATÓ KÖNYÖK, 0-90 bekötő füstcsőhöz, száraz Megrendelési szám üzemben huzat hatása alapján Egységár Ft/db működő üzemmódban Egységsúly kg/db 0,45 0,58 0,73 0,64 0,69 0,76 0,80 A B EAN SAP megrendelési szám b ÁLL. KÖNYÖK, OS, VIZSGÁLÓNYÍLÁSOS (T600 N1) bekötő füstcsőhöz, száraz Megrendelési szám üzemben huzat hatása alapján Egységár Ft/db működő üzemmódban Egységsúly kg/db 0,43 0,55 0,63 0,67 0,74 0,81 0,88 A B CxD 65x110 75x140 85x160 90x170 95x x x200 EAN SAP megrendelési szám Füstirány 102 Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók.

103 Schiedel Prima Plus Egyhéjú fémkémény rendszer ,04 1,04 1,04 1, ,80 1,80 1,80 1,80 1,80 1,80 1, ,31 1,31 1,31 1,31 1,31 1,31 1, ,70 0,70 1,05 1,05 1,05 129,3 129,3 179,3 179,3 179, ,90 1,04 1,23 1,50 1,68 2,27 2, ,94 1,11 1,22 1,42 1,62 2,13 2, x x x x x x x

104 Schiedel Prima Plus Egyhéjú fémkémény rendszer belső Ø mm c ÁLLÍTHATÓ KÖNYÖK, 0-45 bekötő füstcsőhöz, száraz üzemben huzat hatása alapján működő üzemmódban Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,33 0,42 0,47 0,50 0,54 0,58 0,66 A B EAN SAP megrendelési szám a KÖNYÖK, 90 -OS túlnyomásos és huzat hatása alapján működő üzemmódban Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,37 0,47 0,57 0,61 0,66 0,71 0,82 A B EAN SAP megrendelési szám b KÖNYÖK, 90 -OS, VIZSGÁLÓNYÍLÁSSAL (T600, N1) túlnyomásos és huzat hatása alapján működő üzemmódban Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,72 0,77 0,87 A B Ø D EAN SAP megrendelési szám c KÖNYÖK, 90 -OS, VIZSGÁLÓNYÍLÁSSAL (T200 P1) túlnyomásos és huzat hatása alapján működő üzemmódban Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,38 0,51 0,60 0,64 0,72 0,77 0,87 A B Ø D EAN SAP megrendelési szám d KÖNYÖK, 85 -OS túlnyomásos és huzat hatása alapján működő üzemmódban 85 B A Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,36 0,47 0,56 0,59 0,64 0,71 0,78 A B EAN SAP megrendelési szám f KÖNYÖK, 85 -OS, VIZSGÁLÓNYÍLÁSSAL Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,38 0,51 0,60 0,64 0,72 0,77 0,87 A B Ø D EAN SAP megrendelési szám Füstirány 104 Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók.

105 Schiedel Prima Plus Egyhéjú fémkémény rendszer ,70 0,79 0,88 1,16 1,26 1,52 1, ,88 1,01 1,18 1,47 1,63 2,18 2,65 5,55 6,69 7,94 10,74 13, ,94 1,05 1,21 1,47 1,65 2,19 2,75 5,50 6,81 8,06 10,86 14, ,94 1,05 1,21 1,47 1,65 2,19 2, ,86 1,01 1,17 1,40 1,57 2,09 2,60 5,45 6,69 7,94 10,74 13, ,94 1,05 1,21 1,47 1,65 2,19 2,75 5,

106 Schiedel Prima Plus Egyhéjú fémkémény rendszer 19g KÖNYÖK, 45 -OS túlnyomásos és huzat hatása alapján működő üzemmódban belső Ø mm Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,28 0,37 0,41 0,46 0,49 0,53 0,57 A B EAN SAP megrendelési szám h KÖNYÖK, 30 -OS túlnyomásos és huzat hatása alapján működő üzemmódban Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,23 0,29 0,34 0,37 0,40 0,43 0,46 A B EAN SAP megrendelési szám i KÖNYÖK, 15 -OS túlnyomásos és huzat hatása alapján működő üzemmódban Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,22 0,27 0,31 0,33 0,36 0,38 0,41 A B EAN SAP megrendelési szám a 21a 22a Hosszkiegyenlítő cső (száraz és nedves üzem) olaj- és gáztüzeléshez túlnyomásos és huzat hatása alapján működő üzemmódban Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,66 0,83 0,93 0,98 1,06 1,14 1,23 A min A max Túlnyomásos üzemben két tömítőgyűrű szükséges (58. old. 8A und 8b). EAN SAP megrendelési szám CSŐELEM KONDENZELVEZETŐVEL NL Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,30 0,36 0,41 0,43 0,46 0,50 0,53 Hasznos hossz. (mm) EAN SAP megrendelési szám CSŐBILINCS RÖGZÍTÉSHEZ Megrendelési szám M12 Egységár Ft/db Egységsúly kg/db 0,44 0,44 0,44 0,44 0,44 0,44 0,44 M12 Ø Di 81,5 101,5 114,5 121,5 141,5 151,5 EAN SAP megrendelési szám FALBILINCS ERŐSITETT KIVITELBEN Megrendelési szám A méretek a 66. oldal 7b eleménél találhatók Egységár Ft/db Egységsúly kg/db 0,30 0,35 0,40 0,40 0,45 EAN SAP megrendelési szám Füstirány 106 Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók.

107 Schiedel Prima Plus Egyhéjú fémkémény rendszer ,61 0,74 0,85 1,01 1,10 1,41 1,76 3,53 4,08 4,79 6,35 8, ,51 0,57 0,67 0,80 0,87 1,14 1,32 2,72 3,40 3,91 4,99 6, ,46 0,52 0,58 0,70 0,76 0,91 1,11 2,22 2,72 3,02 3,78 4, ,31 1,47 1,63 1,87 2,03 2,44 2,84 5,42 5,71 6,36 7,62 8, ,57 0,63 0,70 0,80 0,87 1,04 1,21 2,30 2,21 2,46 2,95 3, ,44 0,44 0,44 0,44 0,44 0,44 0,44 161,5 181,5 201,5 231,5 251,5 301,5 351, ,70 0,75 0,80 0,90 0,95 1,90 3,50 3,60 4,00 4,70 5,

108 Schiedel Prima Plus Egyhéjú fémkémény rendszer belső Ø mm MÉRŐHELY LEZÁRÓ DUGÓ (Ø12 FÚRÓHOZ) Füstgázmérésekhez Megrendelési szám Egységár Ft/db Ø D Ø D H mm-es furatot az építési helyen kell kialakítani. EAN SAP megrendelési szám a BILINCS KAZÁNCSATLAKOZÁSHOZ Olaj és gáztüzelésnél Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,60 0,60 0,60 0,70 0,80 0,80 Ø A max Ø B max Hőmérséklet: max. 200C Szűkítési lehetőség: fél szilikongyűrű elhelyezésével EAN SAP megrendelési szám b BILINCS KAZÁNCSATLAKOZÁSHOZ Szilárd tüzelőanyagoknál Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,60 0,60 0,60 0,60 0,70 0,75 0,80 Ø A max L Szűkítési lehetőség: egy plusz szilikongyűrű elhelyezésével EAN SAP megrendelési szám L 24c KAZÁNBEKÖTŐ ELEM Megrendelési szám Egységár Ft/db Ø Beépítési hossz Teljes hossz EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók.

109 Schiedel Prima Plus Egyhéjú fémkémény rendszer ,90 0,90 1,00 1,20 1, ,85 0,90 1,00 1,20 1,

110 Schiedel Prima Plus Egyhéjú fémkémény rendszer 25a 25b TECNOFLEX CSŐ PPL>FLEX ÖSSZEKÖTŐ merevfalú és flexibilis csőkapcsolathoz (füstirányból nézve) belső Ø mm Megrendelési szám SB E SB E SB E SB E Egységár Ft/db Egységsúly kg/fm 1,01 1,02 1,02 1,04 fm/doboz Anyagminőség: EAN SAP megrendelési szám Megrendelési szám Egységár Ft/db Ø D1 89,3 108,3 119,0 139,1 159,0 Ø D2 81,2 101,2 112,0 131,1 151,2 EAN SAP megrendelési szám c FLEX>PPL összekötő flexibilis és merevfalú csőkapcsolathoz (füstirányból nézve) Megrendelési szám Egységár Ft/db Ø D1 89,3 108,3 119,0 139,1 159,0 Ø D2 81,1 101,2 112,0 131,1 151,2 EAN SAP megrendelési szám d FLEX-FLEX összekötő két flexibilis cső összekapcsolásához Megrendelési szám Egységár Ft/db Ø D1 89,3 108,3 119,0 139,1 159,0 Ø D2 79,2 99,0 108,8 128,9 148, EAN SAP megrendelési szám RÖGZÍTŐ, KÖZPONTOSÍTÓ BILINCS TECNOFLEX CSŐHÖZ Megrendelési szám Egységár Ft/db Ø D (belső) L b EAN SAP megrendelési szám ROTEMPO HÉZAGTÖMÍTŐ (310 ML) túlnyomásos és huzat Megrendelési szám RT hatása alapján Egységár Ft/db 8360 működő üzemmódban db/doboz 20 olaj- és gáztüzeléshez Tubus tartalma ml-ben: C-ig EAN SAP megrendelési szám CSŐRÖGZÍTŐ BILINCS, T-IDOMHOZ statikai megerősítéshez Megrendelési szám Egységár Ft/db Egységsúly kg/db 0,12 0,14 0,15 0,15 0,17 0,17 0,17 EAN SAP megrendelési szám TALPLEMEZ KONZOLHOZ ÉS KÖZBENSŐ TÁMASZ közbenső támasz beépítési magasság: 150 mm beépítési magasság: Ø400-től 200 mm Megrendelési szám Egységár Ft/db A B EAN SAP megrendelési szám Méretek mm-ben. Az árlistában nem szereplô, a méretezéshez szükséges részletrajzok a tervezési segédletben találhatók.

111 Schiedel Prima Plus Egyhéjú fémkémény rendszer SB E SB E SB E ,07 1,10 2, ,4 209,4 181,1 201, ,4 209,4 181,1 201, ,4 209,4 178,9 198, ,17 0,20 0,21 0,23 0,25 0,

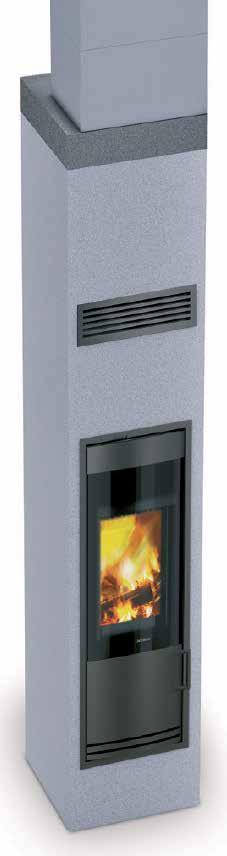

112 Schiedel KINGFIRE PARAT kandalló és kéményrendszer Tűz közelsége a lehető legoptimálisabb helykihasználással 112

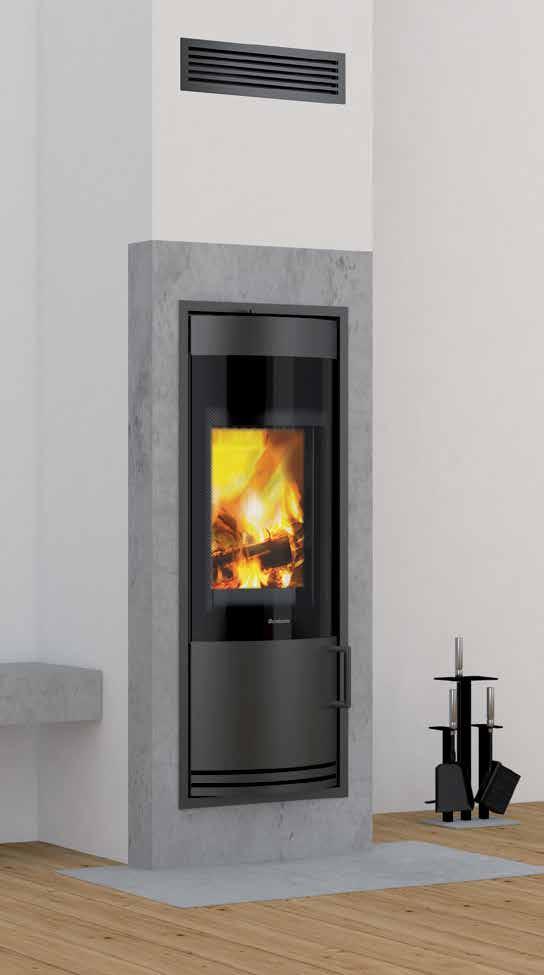

113 KINGFIRE PARAT kandallók Kandalló és kémény együtt A kandallós modulhoz egy speciális, vakolásra vagy burkolásra kész, simított betonkürtő tartozik, amelyben elhelyezhető a kiválasztott kandallóbetét. Válassza a kandallóhoz méretezett ABSOLUT kéményünket, amellyel megoldható a kandalló égési levegőjének lakótértől független biztosítása. KINGFIRE PARAT típusok és felépítési vázlat KINGFIRE PARAT ABSOLUT kéményfej esővédő sapkával KINGFIRE PARAT AQUA S Kéménytámasztó szerkezet Termo köpenytégla Schiedel ABSOLUT18TL kéményrendszer Abszolút helytakarékos! Külméret 36x50 cm Kandallómodul és négy különböző modellben elérhető kandallóbetét Szükséges alapterület 55x55 cm 55 cm 55 cm CLASSICO S LINEARE S RONDO S AQUA S Klasszikus megjelenés szürke fém fronttal Z Letisztult formavilágú fekete üvegfelülettel Z Megnövelt üvegfelület lekerekített ajtónyílással Z Vízteres kandalló a központi fűtés rásegítéshez Z

114 KINGFIRE PARAT KINGFIRE PARAT kandalló és füstgázelvezető rendszer KINGFIRE PARAT CLASSICO S Szükséges alkatrészek Opcionális alkatrészek 7,0kW-os teljesítmény 1, zárt üzem, levegőbefúvásos tisztítórendszer, szürke szín Megrendelési szám: BxTxH (mm) Ft/db x550x ABSOLUT kémény KINGFIRE kiegészítő egységcsomag 8 Megrendelési Ft/db szám: ABSOLUT 18TL kémény szakasz 9 Megrendelési szám: Ft/5 fm ABS18TL Oldalsó szigetelőlapok 4 2x600x980x150 mm 1x600x930x150 mm Megrendelési Ft/db szám: Hátsó szigetelőlapok 4 2x550x980x50 mm 1x550x930x50 mm Megrendelési Ft/db szám: belmagasságot kérjük a megrendeléskor megadni! mm, 2740mm, 2860 vagy 2960mm KINGFIRE PARAT LINEARE S Szükséges alkatrészek Opcionális alkatrészek 7,0kW-os teljesítmény 1, zárt üzem, levegőbefúvásos tisztítórendszer, fekete szín Megrendelési szám: BxTxH (mm) Ft/db x550x ABSOLUT kémény KINGFIRE kiegészítő egységcsomag 8 Megrendelési Ft/db szám: ABSOLUT 18TL kémény szakasz 9 Megrendelési szám: Ft/5 fm ABS18TL Oldalsó szigetelőlapok 4 2x600x980x150 mm 1x600x930x150 mm Megrendelési Ft/db szám: Hátsó szigetelőlapok 4 2x550x980x50 mm 1x550x930x50 mm Megrendelési Ft/db szám: belmagasságot kérjük a megrendeléskor megadni! mm, 2740mm, 2860 vagy 2960mm KINGFIRE PARAT RONDO S Szükséges alkatrészek Opcionális alkatrészek 7,0kW-os teljesítmény 1, zárt üzem, ívelt tűztérnyílás levegőbefúvásos tisztítórendszer, szürke szín Megrendelési szám: BxTxH (mm) Ft/db x550x ABSOLUT kémény KINGFIRE kiegészítő egységcsomag 8 Megrendelési Ft/db szám: ABSOLUT 18TL kémény szakasz 9 Megrendelési szám: Ft/5 fm ABS18TL Oldalsó szigetelőlapok 4 2x600x980x150 mm 1x600x930x150 mm Megrendelési Ft/db szám: Hátsó szigetelőlapok 4 2x550x980x50 mm 1x550x930x50 mm Megrendelési Ft/db szám: belmagasságot kérjük a megrendeléskor megadni! mm, 2740mm, 2860 vagy 2960mm KINGFIRE PARAT AQUA S 6 Szükséges alkatrészek Opcionális alkatrészek 7,6/7,8 kw-os össznévleges teljesítmény (víz/levegő) 1, zárt üzem, levegőbefúvásos t.rendszer, szürke szín Megrendelési szám: BxTxH (mm) Ft/db x550x ABSOLUT kémény KINGFIRE kiegészítő egységcsomag 8 Megrendelési Ft/db szám: ABSOLUT 18TL kémény szakasz 9 Megrendelési szám: Ft/5 fm ABS18TL Oldalsó szigetelőlapok 4 2x600x980x150 mm 1x600x930x150 mm Megrendelési Ft/db szám: Hátsó szigetelőlapok 4 2x550x980x50 mm 1x550x930x50 mm Megrendelési Ft/db szám: belmagasságot kérjük a megrendeléskor megadni! vagy 2960mm 1 A feltűntetett névleges hőleadási teljesítmény becsült adat. A tényleges teljesítmény függ a modul-magasságtól mm, 2740mm, 2860 vagy 2960mm magasságban rendelhető modulok. Kérjük a magasságra vonatkozó információt megadni. 3 Tartalma: speciális torkolati kúp és szerelési útmutató 4 Különlges szigetelőprofilok összeépítést segítő nútokkal. Az oldalsó szigetelést oldalanként kell megrendelni, ahol szükség van erre. 5 Az AQUA S típus 2860 vagy 2960mm magasságban rendelhető. Kérjük a megrendeléskor ezt az adatot megadni. 6 Az AQUA S típushoz ajánljuk, hogy egy alkalmas puffer tárolóval együtt tervezzék és építsék be. 7 Nem visszaváltható 8 Tartalma: torkolati kúp, ABSOLUT kürtő- és esősapka, 24db távtartó, szivacs-szett, 3db FMR tubusos hézagkitt, adaptergyűrű, 1db 33cm-es 18cm átmérőjű profilcső, építési utasítás 9 A szükséges kéményszakasz hosszát kérjük megrendeléskor megadni. A táblázatban feltüntetett ár irányár. Pontos ár a kéményszakasz hosszától függ. Kérje ajánlatunkat! 10 Kérje árajánlatunkat! További opcionális alkatrészek Beemelőkampók 7 Lábazatemelő Ft/db Ft/db Kéménytámasz Ft/db

115 KINGFIRE PARAT kiegészítők 10 kandalló és füstgázelvezető rendszer Fatároló háromféle méretben Kandallópad háromféle méretben 300 mm 350 mm 550 mm 510 mm 300 mm 120 mm 550 mm 1217 mm 2048 mm 550 mm 750 mm 950 mm Szikratálca bevágással vagy anélkül Kandallótisztító szett 1050 mm 500 mm 120 mm 300 mm Kandallókeretek 4 féle színben és kétféle kialakításban SZÜRKE CORTEN mm mm 1500 mm mm FEKETE PULPIS mm 120 mm 604 mm 115

116 RAKATKALKULÁCIÓ Kéménytípus/Rakatszám 1 rakat 2 rakat 3 rakat 4 rakat 5 rakat 6 rakat 7 rakat 8 rakat UP14, UP16 6,66 fm-ig 12 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig SIH16, SRS16 6,66 fm-ig 12 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig UP18, UP20 6 fm-ig 12 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig SIH18, SIH20 6 fm-ig 12 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig SRS18, SRS20 6 fm-ig 12 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig UP14L, UP16L, UP18L, UP20L 4 fm-ig 10 fm-ig 14,66 fm-ig 18 fm-ig 22 fm-ig UP1814, UP fm-ig 7,33 fm-ig 10 fm-ig 12,66 fm-ig 15 fm-ig 18 fm-ig 24 fm-ig UP2014, UP2016, UP fm-ig 7,33 fm-ig 10 fm-ig 12,66 fm-ig 15 fm-ig 18 fm-ig 24 fm-ig UP18L14, UP18L16 6 fm-ig 10 fm-ig 12,66 fm-ig 15 fm-ig 18 fm-ig 24 fm-ig UP20L14, UP20L16, UP20L18 6 fm-ig 10 fm-ig 12,66 fm-ig 15 fm-ig 18 fm-ig 24 fm-ig UP25, UP30 4 fm-ig 8 fm-ig 13 fm-ig 18 fm-ig 24 fm-ig UP35, UP40 7 fm-ig 8 fm-ig 10 fm-ig 15 fm-ig UP25L 6 fm-ig 8 fm-ig 10 fm-ig 12 fm-ig 15 fm-ig UP30L, UP35L, UP40L 4 fm-ig 7 fm-ig 9 fm-ig 15 fm-ig ABS14, ABS16, ABS18, ABS20 8 fm-ig 13 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig ABS14L, ABS16L, ABS18L, ABS20L 8 fm-ig 13 fm-ig 18 fm-ig ABS1814, ABS2014, ABS2016, ABS fm-ig 8 fm-ig 12 fm-ig 15 fm-ig 18 fm-ig ABS18L14, ABS20L14, ABS20L16, ABS 20L18 4 fm-ig 8 fm-ig 12 fm-ig 15 fm-ig 18 fm-ig ADV14, ADV16, ADV18, ADV20 8 fm-ig 13 fm-ig 18 fm-ig ADV14L, ADV16L, ADV18L, ADV20L 6 fm-ig 13 fm-ig 18 fm-ig UPADV18L14, UPADV20L14 6 fm-ig 10 fm-ig 12,66 fm-ig 15 fm-ig 18 fm-ig 24 fm-ig QP14, QP16, QP18, QP20 8 fm-ig 14 fm-ig 16 fm-ig 18 fm-ig 20 fm-ig 24 fm-ig QP25 6 fm-ig 12 fm-ig 17 fm-ig 19 fm-ig 22 fm-ig 24 fm-ig AVA14, AVA16, MUL14, MUL16 8 fm-ig 14 fm-ig 16 fm-ig 20 fm-ig AVA18, AVA20, MUL18, MUL20 8 fm-ig 16 fm-ig 18 fm-ig 20 fm-ig MUL25 6 fm-ig 12 fm-ig 17 fm-ig 19 fm-ig 22 fm-ig 24 fm-ig KINGFIRE PARAT SZETT* 10 fm-ig 13 fm-ig 16 fm-ig Permeter25 (tetőátvezető nélkül) 7 fm-ig 12 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig ICS25 (tetőátvezető nélkül) 7 fm-ig 12 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig Prima Plus (tetőátvezető nélkül) 7 fm-ig 12 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig Kerastar (tetőátvezető nélkül) 6 fm-ig 12 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig Permeter25 (tetőátvezetővel) 7 fm-ig 12 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig ICS25 (tetőátvezetővel) 7 fm-ig 12 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig Prima Plus (tetőátvezetővel) 7 fm-ig 12 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig Kerastar (tetőátvezetővel) 6 fm-ig 12 fm-ig 18 fm-ig 24 fm-ig 30 fm-ig * A Kingfire termékek szállítását csak építési daruval felszerelt helyszínekre vállaljuk. A táblázatban szereplő adatok tájékoztató jellegűek. A csomagolási eljárás során a rakatszám változhat. Az esetleges változásról a Schiedel Kft. tájékoztatja a megrendelőt. 116

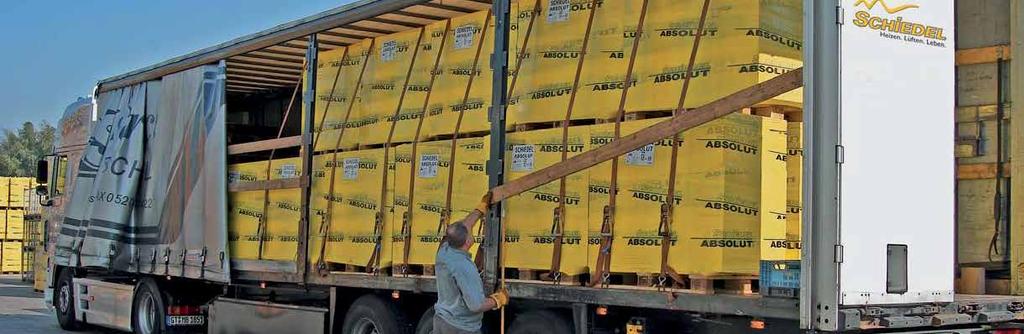

117 SZÁLLÍTÁSI HATÁRIDŐK Kéménytípus UP14, UP16, UP18, UP20, UP25 UP14L, UP16L, UP18L, UP20L, UP25L SIH16, SIH18, SIH20 SRS16, SRS18, SRS20 UP1814, UP1816, UP2014, UP2016, UP2018 UP18L14, UP18L16, UP20L14, UP20L16, UP20L18 UP30, UP35, UP40, UP30L, UP35L, UP40L ADV14, ADV16, ADV18, ADV20, ADV14L, ADV16L, ADV18L, ADV20L UPADV18L14, UPADV20L14 ABS14, ABS16, ABS18, ABS20, ABS14L, ABS16L, ABS18L, ABS20L ABS1814, ABS2014, ABS2016, ABS2018, ABS18L14, ABS20L14, ABS20L16, ABS20L18 QP14, QP16, QP18, QP20, QP25 AVA14, AVA16, AVA18, AVA20, MUL14, MUL16, MUL18, MUL20, MUL25, ABS25, ABS25L PERMETER, ICS, KERASTAR, PRIMA PLUS KINGFIRE PARAT SZETT* Szállítási idő 3-5 munkanap 5 munkanap 3-5 munkanap 3-5 munkanap 5 munkanap 5 munkanap 10 munkanap 5 munkanap 5 munkanap 5 munkanap 5 munkanap 5-7 munkanap 10 munkanap 15 munkanap 20 munkanap FIGYELEM! Fent részletezett szállítási határidők a Schiedel Kft.-nek küldött megrendelések cégünkhöz történő beérkezési dátumától értendők. Ettől eltérő szállítási határidőkről vevőszolgálatunk tájékoztatást ad. CSOMAGOLÁSI ÉS FUVAROZÁSI FELÁRAK Schiedel Kéménygyár Kft. a megrendelt és komissiózott kéményalkatrészeket egyutas raklapra készítve, megfelelő védőcsomagolással ellátva adja át. A csomagolási díj: 3900,- Ft +áfa/rakat. Schiedel Kéménygyár Kft. által szervezett kéményszállítások esetében a Kft. fuvardíjat számít fel. A fuvardíj: 4550,- Ft +áfa/rakat. A maximum 30 kg tömegű alkatrészek esetében csomagküldés igénybevételére is van lehetőség, ennek fuvardíja: 3000,- Ft + áfa / csomag, ebben az esetben csomagolási díj nem kerül felszámításra

118 ÁLTALÁNOS ELADÁSI ÉS SZÁLLÍTÁSI FELTÉTELEK A Schiedel Kft termékei megfelelnek az MSZ és az EN DIN szabványoknak, a kéményrendszerek CE minősítéssel rendelkeznek. 1. Kérjük, hogy jelen Általános Eladási és Szállítási Feltételeinket megrendelése előtt gondosan tanulmányozza át, mert nem áll módunkban Vevőinkkel ettől eltérő feltételekben megállapodni. 2. Tájékoztatjuk tisztelt Vevőinket, hogy a Schiedel Kft. szaktanácsadó szolgálata díjtalanul minden Vevője rendelkezésére áll. Ennek keretében a hozzánk eljuttatott építési engedélyezési terv vagy vázlat és megjelölt kazántípus alapján összeállítjuk a kéményelem szükségletét. A nem általunk végzett számolási, tervezési és méretezési tévedések következményeiért felelősséget nem vállalunk. Amennyiben ezt a szolgáltatásunkat igénybe kívánja venni, rendelése előtt küldje el telephelyünkre tervrajzát. A szerződés létrejötte 1. A szerződés a jelen Általános Eladási és Szállítási Feltételek szerint a mindenkor érvényes árak alapján, a vételár befizetésével jön létre. Az így létrejött szerződésnek megfelelően az Eladó vállalja igény szerint a kéményelemek Vevő által megadott címre történő szállítását. Saját szállítás esetén a veszprémi telepről történő szállítási és lerakási költségek az eladási áron felül a Vevőt terhelik. Felhívjuk figyelmét, hogy garanciális igény csak garancialevelünk és számla felmutatásával érvényesíthető. A garancia részletes feltételeit a garancialevél tartalmazza. 2. Megrendelések 2.1. A megrendelésnek tartalmaznia kell, hogy mely kéménytípushoz, milyen elemeket és tartozékokat, melyik hónapban kíván vásárolni, valamint közölnie kell a szállítási címet és az átvevő nevét, telefonszámát, behajtási engedély szükségességét vagy súlykorlátozás tényét abban az esetben, ha a szállítást az Eladótól rendeli meg. Amennyiben pontos szállítási címet nem tud megadni, úgy köteles a Vevő részletes leírást ill. rajzot mellékelni a megrendeléshez. Ha a szállítási helyszín behajtási engedély köteles vagy pótkocsis szerelvénnyel nem megközelíthető, akkor ezt a Vevőnek a megrendeléskor az Eladóval közölnie kell. Budapesten azokban a kerületekben, ahol súlykorlátozás van, abban az esetben vagy a megrendelő telephelyére történik a szállítás, vagy a kisautós beszállításért fordulónként pótdíjat kell fizetni A Vevő a megrendelésben köteles a termék felhasználási helyéről tájékoztatást adni. A Schiedel Kft. nem jogosult a terméket országon kívül értékesíteni. Ha ezen exporttilalmat valamely Vevőnk megszegi, úgy köteles a szállítmány számla szerinti értékét a Schiedel Kft-nek megfizetni A szállítás pontos napjáról a termék átvételére való felkészülés érdekében 1 nappal korábban értesítést adunk, vagy ha az átvevő nem érhető el, akkor a viszonteladót értesítjük a másnapi szállításról. 3. Árak 3.1. A Schiedel Kft. által kiadott árak az ország egész területére érvényesek és tartalmazzák a termékek veszprémi telephelyén történő egyszeri felrakásának költségeit. Forgalmazó partnereink kedvezményt biztosíthatnak, illetve szezonárat alkalmazhatnak. 4. Csomagolás és szállítás 4.1. Az alapcsomag és alapkészletek tartozékai kartondobozba, a hőszigetelő lapok fóliába csomagolva kerülnek kiadásra. A szállításnál és tárolásnál biztosítani kell, hogy a kartondobozokat és a hőszigetelést nedvesség ne érje, ezért azokat fedett, száraz helyen kell tárolni a beépítésig. Amennyiben a Vevő az árut telephelyeinken kívánja átvenni és csereraklapot (MÁV EUR) előre leegyeztetett mennyiségben biztosít, akkor a kémények összecsomagolása MÁV EUR raklapra történik. Amennyiben a Vevő szállítást rendel meg, és a megrendelt kémény nagymennyiségű (eléri rakatmennyiségű samottcsövet ill. csatlakozót), a Schiedel Kft. a rendelés visszaigazolásakor jelzi a várható MÁV EUR raklapot. Ebben az esetben a raklapért betétdíjat és ÁFÁ-t kell fizetni. Amennyiben a Vevő kiszámlázott MÁV EUR raklapot telephelyeinkre 3 hónapon belül visszaszállítja, a betétdíjat visszakapja; 3 hónapon túl raklapot nem veszünk át. Felhívjuk figyelmét, hogy csak újra felhasználható, ép állapotú és csak a saját Vevőnknek szállított raklap visszavételére vállalunk kötelezettséget A vevő, ill. megrendelő szállítása esetén az összekészítés időpontját a Schiedel Kft. logisztikai részlegével egyeztetni kell. 4.3 A Schiedel Kéménygyár Kft. a Vevő által megrendelt és szállításra előkészített kémény-alkatrészeket a kommissiózás során védőcsomagolással látja el. A csomagolási díjról a Schiedel Kft. írásos visszaigazolást küld A szerződésszerű teljesítés elismerése úgy történik, hogy a Vevő a szállítólevelet aláírja, vagy ha konkrét szállítási napon a Vevő vagy képviselője az átvételnél személyesen nem jelenik meg, akkor az árut a Vevő költségére az Eladó visszaszállítja. Az esetlegesen a szállításból eredő töréskárt a Vevő vagy képviselője az átvételnél köteles a szállítólevélen feltüntetni abban az esetben, ha a szállítást az Eladó végzi. Amennyiben a Schiedel Kft. volt a fuvaroztató, abban az esetben vevőszolgálata útján ellenőrzi a töréskárt, annak jogossága esetén azt rendezi. Ezért a törött darabokat meg kell őrizni. A szállítási töréskár igényt az átvevő a szállítást követő 30 napon belül köteles bejelenteni a Schiedel Kft. ügyfélszolgálatán. A saját fuvareszközzel történő elszállítás esetén a töréskár a Vevőt terheli A fémkémény alkatrészek mennyiségtől függően dobozban, vagy dobozban és raklapon kerülnek szállításra. 4.6 A KINGFIRE PARAT kandalló- és kéményrendszerek szállítását csak építési daruval felszerelt címekre vállaljuk. 5. Garancia 5.1. Rendeltetésszerű használat esetén a Schiedel Kft. a vásárolt kéménytípushoz tartozó garanciát biztosít, a garancialevélben leírtaknak megfelelően A garancia időtartama a szállítás napjától számít. 6. Késedelmes teljesítés Amennyiben az Eladó illetve megbízásából nevében eljáró a szállító a vállalt szállítási napon kötelezettségeinek nem tesz eleget, úgy jogosult azt a határidő késedelme nélkül 15 napon belül teljesíteni. Ha tartós üzemzavar, a termeléshez szükséges anyagok tartós hiánya, a közlekedési akadályok és egyéb elháríthatatlan ok miatt az Eladó további 15 napon túl sem tud teljesíteni, jogosult a szerződéstől elállni és köteles a Vevőnek a vételárat visszafizetni. 7. Irányadó jog, jogviták A jelen Általános Eladási és Szállítási Feltételekben nem szabályozott kérdésekben a Polgári Törvénykönyv az irányadó. 118 Schiedel Kft. Eladó (2018)

119 Megjegyzések: Az árlistában szereplő képek illusztrációk! Az árlistában nem szereplő termékekre egyedi árajánlatot adunk. Kérjük, hívja szaktanácsadónkat! Az árlista elkészítése során a legnagyobb gondossággal jártunk el. Előfordulhatnak azonban hibák. A Schiedel Kft. a nyomdai hibákból eredő következményekért felelőséget nem vállal. A Schiedel Kft. a változtatás jogát fenntartja. Copyright: Schiedel Kft. 119
