1 A fa nyílászárók jövje konferencia Ablakok megfelelség igazolása jelenleg és a jövben Eladó: Papp Imre okl. faipari mérnök az ÉMI Kht. vizsgáló mérnöke

2 I. Mennyibe kerül a fa nyílászárók minsítése?* FA ABLAK Ft. az MSZ :1989 követelményei szerinti vizsgálati sor 3 próbatesttel FA BELSTÉRI AJTÓK Ft. az MSZ 9387:1993 követelményei szerinti vizsgálati sor 2-4 próbatesttel FA BEJÁRATI AJTÓK Ft. az MSZ 9387:1993 követelményei szerinti vizsgálati sor 2 próbatesttel * Az ÉMI Kht. típusvizsgálati árkalkulációja alapján

3 II. Melyek a minsítés új szabályai, mi várható az EU-ba lépésünk után ezen a területen? A változás 1997-ben elkezddött, és május 4-én sem fejezdik be

4 Nyílászárók (ajtók, ablakok) megfelelség igazolása A legfontosabb jogszabályi alapok jelenleg: évi LXXVIII. törvény az épített környezet alakításáról és védelmérl /Építésügyi Törvény/-alapozva az Európai Közösségek 89/106/EGK irányelvre (6 alapelv) - 3/2003. (I. 25.) BM-GKM-KvVM együttes rendelet az építési termékek mszaki követelményeinek és megfelelség igazolásának, valamint forgalomba hozatalának és felhasználásának részletes szabályairól (a 39/1997 (XII.19) KTM-IKIM együttes rendelet helyett) (vizsgálati, tanúsítási kötelezettség,megfelelségi nyilatkozat, ÉME) - 253/1997. (XII.20.) kormányrendelet /OTÉK/ az Országos Településrendezési és Építési Követelményekrl (62. paragrafus- nyílászárók-/minimális nyílásméret/)

5 Nyílászárók (ajtók, ablakok) megfelelség igazolása A legfontosabb jogszabályi alapok a jövben /az EU-ban: - A Tanács 1988-december 21-i 89/106/EGK irányelve az építipari termékekre vonatkozó tagállami törvények, rendeletek és közigazgatási rendelkezések közelítésérl - A bizottság január 25-i határozata a 89/106/EGK tanácsi rendelet 20. cikke értelmében az építipari termékek megfelelségét az ajtók, ablakok, rednyök, vakablakok, kapuk és a hozzájuk kapcsolódó építési vas- és fémáruk tekintetében bizonyító eljárásról (99/93/EK) Régebben : (95/204/EK határozat május 31.)

6 3/2003 (I.25.) BM-GKM-KvVM együttes rendelete az építési termékek mszaki követelményeinek, megfelelségi igazolásának, valamint forgalomba hozatalának és felhasználásának részletes szabályairól A rendelet hatálya kiterjed: valamennyi építési termékre, annak gyártójára, forgalmazójára, importálójára, továbbforgalmazójára, belföldi felhasználójára az építmények építtetjére, tervezjére és kivitelezjére az építési termékek mszaki specifikációját jóváhagyó, a megfelelség igazolás során közremköd vizsgáló, ellenrz és tanúsító szervezetekre az építményeket engedélyez, az építésfelügyeleti és fogyasztóvédelmi hatóságokra vámszervekre

7 Fogalom-meghatározások I. Építési termék: minden olyan anyag, szerkezet, berendezés vagy több különböz részbl összeállított elem, amelyet azért állítanak el, hogy építményekbe állandó jelleggel beépítsék. Alapvet követelmények (építési alapelvek) mechanikai ellenállás és stabilitás tzbiztonság higiénia, egészség- és környezetvédelem használati biztonság zaj- és rezgés elleni védelem energiatakarékosság és hvédelem Jóváhagyott mszaki specifikáció valamely arra jogosult szervezet által jóváhagyott és közzétett mszaki dokumentáció, amely tartalmazza a termékre vonatkozó mszaki követelményeket és rendszerint az alkalmazási feltételeket, továbbá a termék megfelelség igazolásának módozatait is. (MSZ,MSZ ISO, MSZ EN (honosított harmonizált szabvány), ETA, ÉME)

8 Fogalom-meghatározások II. építipari mszaki engedély (ÉME) Magyarországon kijelölt jóváhagyó szervezet által- más jóváhagyott mszaki specifikáció hiányában kiadott mszaki specifikáció, amely tartalmazza a termékre vonatkozó mszaki követelményeket és alkalmazási feltételeket, beleértve a szállításra, tárolásra, beépítésre, üzemeltetésre és az alkalmazható mszaki megoldásra, eljárásra technológiára vonatkozó követelményeket, továbbá azok vizsgálati, megfelelség igazolási módozatait is. európai mszaki engedély (ETA) European Technical Approval útmutató az európai mszaki engedélyhez (ETAG) European Technical Approval Guideline honosított harmonizált szabvány ( MSZ EN ) az Európai szabványügyi szervezetek által elfogadott és az Európai Közösségek Hivatalos Lapjában közzétett szabvány, amelyet a magyar eljárási rendnek megfelelen honosítottak és nemzeti szabványként közzétettek

9 Fogalom-meghatározások III. megfelelség igazolás olyan vizsgálatokon alapuló dokumentum amely igazolja, hogy a termék, illetve mszaki megoldás megfelel a rá vonatkozó mszaki specifikációkban ( MSZ, MSZ ISO, MSZ EN, ÉME vagy ETA) foglalt követelményeknek. megfelelségi tanúsítvány kijelölt tanúsító szervezet által kiadott megfelelség igazolás szállítói megfelelségi nyilatkozat a szállító által kiadott megfelelség igazolás Szállító : a termék gyártója, forgalomba hozója

10 Mszaki specifikációknak való megfelelés igazolása I. i) megfelelségi tanúsítvány (1) a) A gyártó feladatai: 1. gyártásellenrzés; 2. az üzemben vett mintáknak a gyártó által végzett további vizsgálata az elírt vizsgálati terv szerint. b) A tanúsító szervezet által végzend feladatok : 3. a termék els típusvizsgálata; 4. az üzem és a gyártásellenrzés alapvizsgálata; 5. gyártásellenrzés folyamatos felügyelete, értékelése és jóváhagyása; 6. a mszaki specifikáció, illetve a 9.. (3) bekezdés által meghatározott esetekben, az üzemben, a kereskedelmi forgalomban vagy az építkezés helyszínén vett minták szúrópróbaszer vizsgálata. (1+)

11 ii) Mszaki specifikációknak való megfelelés igazolása II. Szállítói megfelelségi nyilatkozat Els lehetség (2) a) A gyártó feladatai 1. a termék els típusvizsgálata; 2. gyártásközi ellenrzés; 3. a mszaki specifikáció, illetve a 9.. (3) bekezdés által meghatározott esetekben, az üzemben, a kereskedelmi forgalomban vagy az építkezés helyszínén vett minták szúrópróbaszer vizsgálata. (2+) b) A kijelölt tanúsító szervezet feladatai : 4. a gyártásellenrzés tanúsítása az alábbiak alapján : - az üzem és a gyártásellenrzés alapvizsgálata, - a mszaki specifikáció, illetve a 9.. (3) bekezdés által meghatározott esetekben, az üzemben, a kereskedelmi forgalomban vagy az építkezés helyszínén vett minták szúrópróbaszer vizsgálata. (2+).

12 Mszaki specifikációknak való megfelelés igazolása III. ii) Szállítói megfelelségi nyilatkozat Második lehetség (3) 1. a termék els típusvizsgálata egy kijelölt vizsgáló laboratórium által; 2. gyártásellenrzés a gyártó által. Harmadik lehetség (4) 1. a termék els típusvizsgálata a gyártó által; 2. gyártásellenrzés a gyártó által.

13 Építipari mszaki engedély Újfajta építési célú termék forgalomba hozatalához és újfajta mszaki megoldás alkalmazásához ÉME szükséges. Az ÉME kidolgozására jogosult szervezet jelenleg az ÉMI Kht. Nem szükséges ÉME-t kidolgozni : az újfajta építési célú termék vagy mszaki megoldás egyszeri- nem kereskedelmi alkalmazása esetén. / Nyilatkozat kell!!/ olyan külföldi megfelelség igazolással ellátott építési célú termék vagy mszaki megoldás esetén, amelynél az ÉMI Kht. igazolja, hogy a külföldi megfelelségi igazolás alapjául szolgáló mszaki specifikáció a hazai követelményekkel összhangban van. azoknak az építési célú termékeknek a forgalmazásánál és felhasználásánál, amelyek érvényes Európai Mszaki Engedéllyel (ETA) rendelkeznek, a CE jelöléssel ellátott építési célú termékek esetében, ha a szállító vagy felhasználó az Európai Unió által meghatározott feltételeknek megfelel. /A csatlakozás után./

14 Régebbi és új ÉME fedlap minta

15 A szállítói megfelelségi nyilatkozatnak legalább az alábbiakat kell tartalmaznia : a) az építési termék szállítójának (gyártójának, forgalomba hozójának, továbbforgalmazójának) nevét, azonosító jelét (márkajelét) és címét; b) az építési termék rendeltetési célját és azonosításához szükséges adatait, a gyártás dátumát, a termék típusát; c) azon kijelölt szervezetek megnevezését, azonosítási számát, amelyek tanúsítványai alapján a megfelelségi nyilatkozat kiadásra került; d) azon mszaki specifikációk felsorolását, amelyeknek az építési termék vizsgálatokkal igazoltan megfelel; e) a megfelelségi nyilatkozat érvényességi idejét; f) a szállító, gyártó, forgalmazó megfelelségi nyilatkozat aláírására felhatalmazott képviseljének nevét és beosztását, g) a megfelelségi nyilatkozat azonosító számát, a kiadás dátumát, a kiállító cégszer aláírását. /3/2003 BM-GKM-KvVM rendelet 4. melléklet 2. bekezdés/

16 Segédlet a szállítói megfelelségi nyilatkozat elkészítéséhez

17 III. Milyen piaci szerepe lesz a minsítésnek az EU-ba lépésünk után? A jelenlegi lehetségek mellé új utak nyílnak

18 Ajtókra, ablakokra vonatkozó Legfontosabb mszaki elírások jelenleg: -MSZ :1989 Ablakok és erkélyajtók. Mszaki követelmények - MSZ 9386:1993 Ajtók mszaki követelményei - MSZ 9387:1993 Ajtók minsítése és minségtanúsítása - MSZ : Anyagtól függ követelmények (fából készült) - MSZ : Épületasztalos szerkezetek Magyar szabványjegyzék fejezet Ajtók, ablakok Forrás: - a szabványok visszavonását tervezik

19 Ablakokra vonatkozó Legfontosabb vizsgálati szabványok jelenleg: Légáteresztés vizsgálat az MSZ EN 42:1992 vagy az MSZ EN 1026:2001 szabvány szerint Vízzárás vizsgálat az MSZ EN 86:1992 vagy az MSZ EN 1027:2001 szabvány szerint / A vizsgálat során alkalmazandó esintenzitás 2 l/min,m 2./ Szélállóság vizsgálat az MSZ EN 77:1992 vagy az MSZ EN 12211:2001 szabvány szerint / Alakváltozás vizsgálat, ciklikus szélterhelés, biztonsági nyomás és szívás. / Kezelhetség vizsgálat az MSZ ISO 8274:1991 szabvány szerint Helytelen mködtetési vizsgálat az MSZ EN 107:1992 szabvány szerint Tartós használhatóság vizsgálat az MSZ :1989 szabvány szerint / ciklusú nyitás és zárás. A vizsgálat után ellenrizni kell az ablak kezelhetségét és légáteresztését./

20 Az ablakok vizsgálata az új EN szabályozás szerint - Légáteresztés vizsg.: MSZ EN 1026: Vízzárás vizsgálat: MSZ EN 1027: Szélállóság vizsgálat: MSZ EN 12211: Hszigetelés vizsg.: MSZ EN ISO 12567:2001 MSZ EN ISO :2001 (pren ISO ) - Hangszigetelés vizsg.: MSZ EN ISO 140-3:2001

21 Ajtókra, ablakokra vonatkozó Legfontosabb Európai elírások: Termékszabvány DRAFT pren 14351: Tervezeti állapotban! (Nem azonos a követelményszabvánnyal) Teljesítményfokozat szabványok - Nagyrészt honosított, fordított Vizsgálati szabványok - Nagyrészt honosított (MSZ EN) angol/német nyelv! Forrás :

22 A megfelelség igazolás lehetségei EU-tagként. Európai Mszaki Engedély ETA / az egész EU-ra érvényes / Építipari Mszaki Engedély ÉME /csak Magyarországon érvényes/ Vizsgálati eredmények honosítása /Szabványkövetelmények egyezése kell./

23 IV. Milyen módszerrel lehet a fa nyílászárók minsítését olcsóbban megúszni? -Márkaneves termék gyártása /Lásd PVC ablakok, METNER H5, BÁNFA./ -Több gyártó együttes minsítése /Lásd Euronorm+ / -Mérés helyett számításos eredmények /Szabványosított htechnikai, akusztikai paraméterek stb.

24 Hszigetelés A legszembetnbb változás, hogy a jól ismert k-értéket felváltják az U -val jelölt, egész ablakra (w), üvegezésre (g) és keretre (f) vonatkozó jellemzk. U w, U g, U f

25 A jövben a szabályok szerint három lehetség lesz a szükséges U értékek meghatározására: - táblázatból vett érték, - számítás (egyszer, részletes) vagy - mérés. Ezen lehetségek mindegyike egy komplexebb szemléletet eredményez, hiszen többek között a hhídaknak és profilkeresztmetszetnek a szerepét részletesebben figyelembe veszik a kiértékelésnél.

26 MSZ EN ISO :2001 Ablakok, ajtók és kiegészít szerkezetek hátbocsátása. Számításos módszer A szabvány alkalmazható: - különböz típusú üvegezések esetén - különböz kerettípusok esetén - kiegészít, lezáró szerkezetek esetén -üvegtávtartó hhídjának figyelembe vétele! A szabvány nem tartalmazza: - a napsugárzás hatásait - a légcsere okozta hátvitelt - az üvegek közötti légrések ventillációs hatásait

27 A szabványban a keret U f értéke és az üvegezés U g értéke felületéhez viszonyítottan részarányosan szerepel a teljes nyílászáró U W értékének számítási képletében. Ezen kívül az üvegezés peremrészének hhídhatása is figyelembe van véve. Ag U g + A f U f + I g Ψ g UW = Ag + A f A g és A f az üvegezés ill. a keret látható felületei. Az üvegezés peremének hatását az ψ g vonal menti hátbocsátási tényez fejezi ki. Az I g érték az üvegezés látható kerülete. Mivel a számítás tartalmazza az üvegezés és a keret közti hhíd jelenségét is, ezért az U w érték nagysága az ablak méreteitl ill. az üvegezés peremének hatásától is függ.

28 UW = A g U g + A A g f U + A f f + I g Ψ g Üveg 4 mm d g Ig = Üvegperem hossza A = Tokfelület f Ψ g A = Üvegfelület g U f U g

29

30 A terméktulajdonságok és osztályozás

31 Légzárás légáteresztés -osztályozás

32 Légzárási Teljesítményfokozatok az MSZ EN 12207:2001 szerint 1. osztály 2. osztály 3. osztály 4. osztály

33 Mért értékkel jellemzett tulajdonságok

34 Szabványtól eltér - Francia - nemzeti osztályozás

35 V. Az ablak minségi jel szerepe Az új szabályozás szerinti legmagasabb minsítettséget jeleníti meg A részletek megtudhatók : MATA, ÉVOSZ-ALUTA, MÜSZ

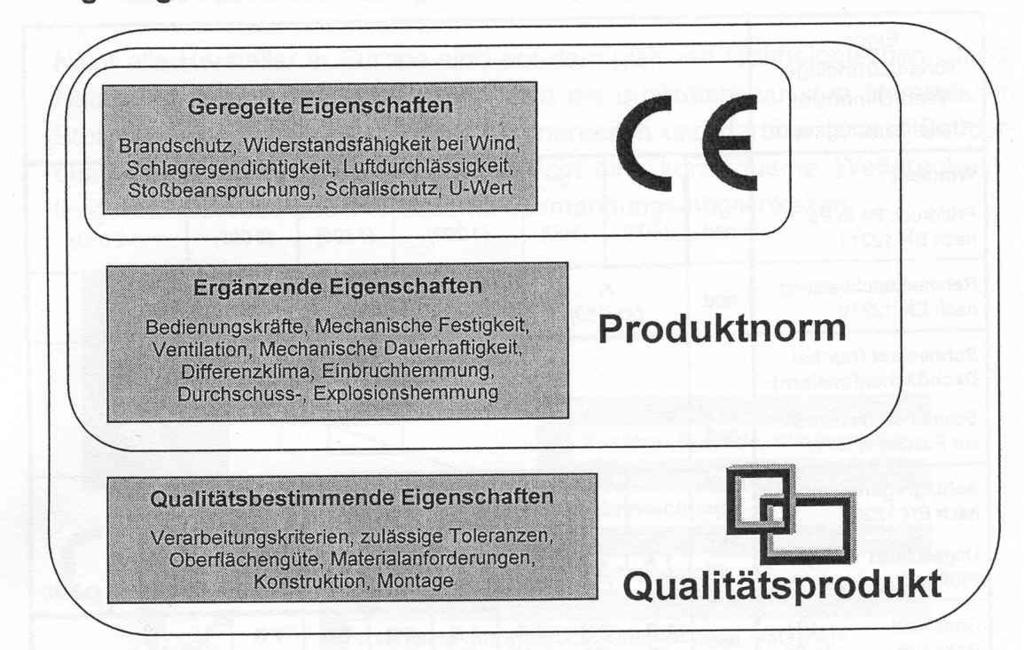

36 Elérhet jelölések, tanúsítások

37 Köszönöm a figyelmet! További kérdésekkel a következ címen és telefonszámon vagyok elérhet : Papp Imre vizsgáló mérnök Építésügyi Minségellenrz Innovációs Kht. Épületszerkezeti Tudományos Osztály 1113 Budapest, Diószegi út 37. Telefon : (1) Fax: (1) ipapp@emi.hu

38 Hasznos információforrások Közlönyök, Jogtárak (CD jogtár) (jogszabályok, rendeletek) KSH jegyzékek (SZJ, VTSZ stb.) Szakfolyóiratok Internet címek: (szabványok) (biztonsági/minsített termékek) (építipari minsítések) (a közösségi jog magyarul) (pályázatok, lehetségek) Fontos ellenrizni a nyert adatokat több forrásból, és a kibocsátó helyrl! (Az aktualitásukban jobb kételkedni, mint tévedni. )

39 Az ÉMI Kht. új honlapja

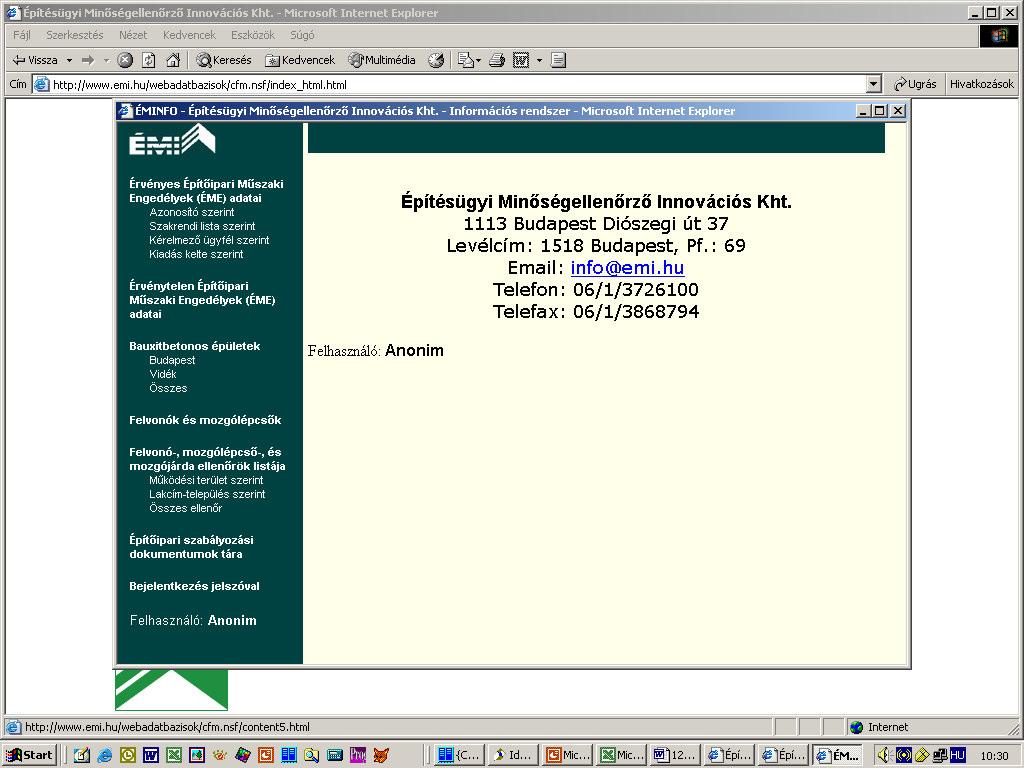

40 Az ÉMINFO adatbázisok
