LF6170dw. SFF 6170dw. Register your product and get support at HU Használati útmutató

Átírás

1 LF6170dw SFF 6170dw Register your product and get support at Használati útmutató

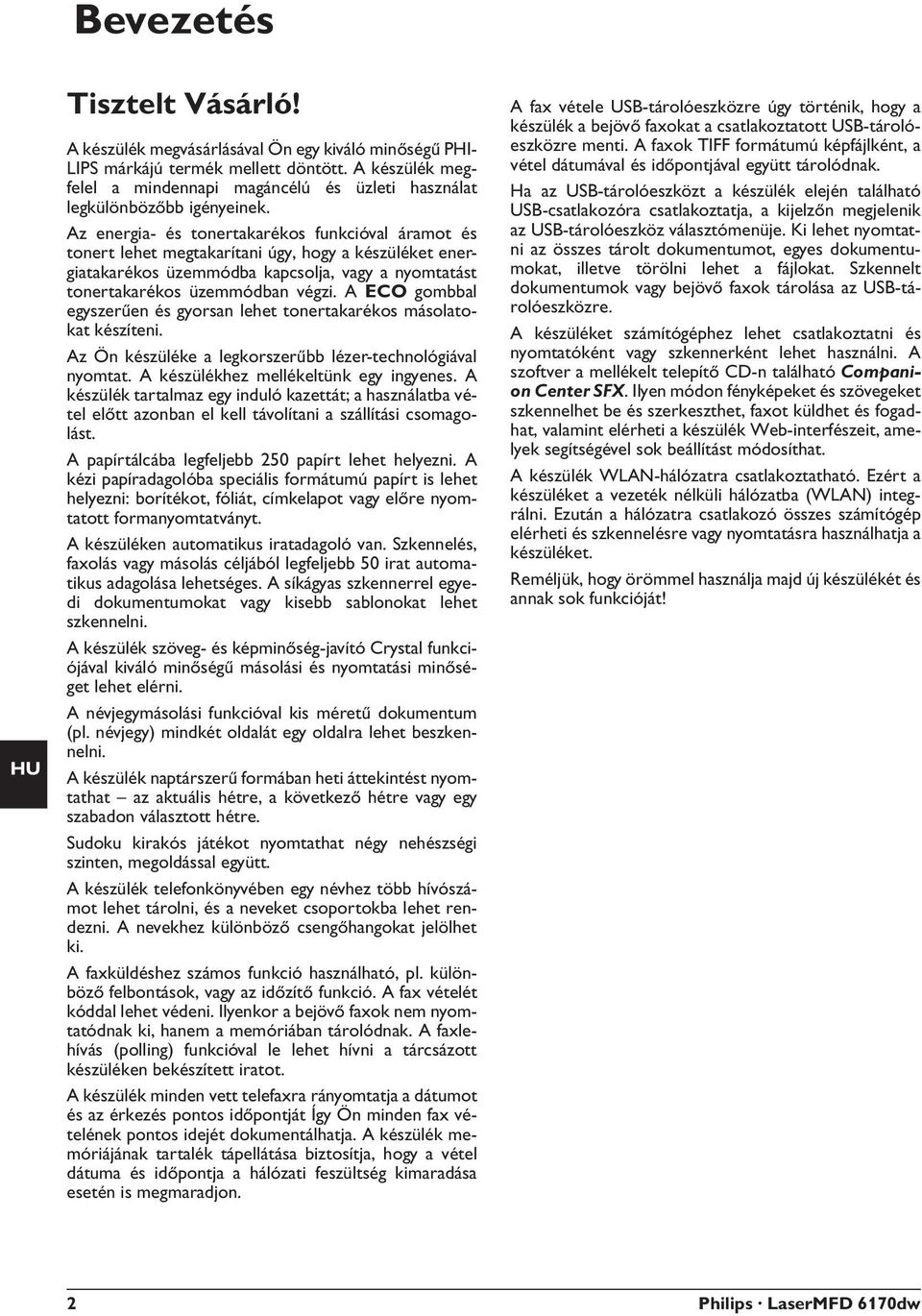

2 Tisztelt Vásárló! Tisztelt Vásárló! Brand Variabel A készülék megvásárlásával Ön egy kiváló minőségű PHI- LIPS márkájú termék mellett döntött. A készülék megfelel a mindennapi magáncélú és üzleti használat legkülönbözőbb igényeinek. Energiatakarékos üzemmód Az energia- és tonertakarékos funkcióval áramot és tonert lehet megtakarítani úgy, hogy a készüléket energiatakarékos üzemmódba kapcsolja, vagy a nyomtatást tonertakarékos üzemmódban végzi. A ECO gombbal egyszerűen és gyorsan lehet tonertakarékos másolatokat készíteni. Induló tonerkazetta Az Ön készüléke a legkorszerűbb lézer-technológiával nyomtat. A készülékhez mellékeltünk egy ingyenes. A készülék tartalmaz egy induló kazettát; a használatba vétel előtt azonban el kell távolítani a szállítási csomagolást. Papírtálca A papírtálcába legfeljebb 250 papírt lehet helyezni. A kézi papíradagolóba speciális formátumú papírt is lehet helyezni: borítékot, fóliát, címkelapot vagy előre nyomtatott formanyomtatványt. Iratadagoló rés A készüléken automatikus iratadagoló van. Szkennelés, faxolás vagy másolás céljából legfeljebb 50 irat automatikus adagolása lehetséges. A síkágyas szkennerrel egyedi dokumentumokat vagy kisebb sablonokat lehet szkennelni. Crystal A készülék szöveg- és képminőség-javító Crystal funkciójával kiváló minőségű másolási és nyomtatási minőséget lehet elérni. A névjegymásolási funkcióval kis méretű dokumentum (pl. névjegy) mindkét oldalát egy oldalra lehet beszkennelni. Naptár nyomtatása A készülék naptárszerű formában heti áttekintést nyomtathat az aktuális hétre, a következő hétre vagy egy szabadon választott hétre. Sudoku kirakós játékot nyomtathat négy nehészségi szinten, megoldással együtt. Telefonkönyv A készülék telefonkönyvében egy névhez több hívószámot lehet tárolni, és a neveket csoportokba lehet rendezni. A nevekhez különböző csengőhangokat jelölhet ki. A faxküldéshez számos funkció használható, pl. különböző felbontások, vagy az időzítő funkció. A fax vételét kóddal lehet védeni. Ilyenkor a bejövő faxok nem nyomtatódnak ki, hanem a memóriában tárolódnak. A faxlehívás (polling) funkcióval le lehet hívni a tárcsázott készüléken bekészített iratot. Id megjelölés A készülék minden vett telefaxra rányomtatja a dátumot és az érkezés pontos időpontját Így Ön minden fax vételének pontos idejét dokumentálhatja. A készülék memóriájának tartalék tápellátása biztosítja, hogy a vétel dátuma és időpontja a hálózati feszültség kimaradása esetén is megmaradjon. A fax vétele USB-tárolóeszközre úgy történik, hogy a készülék a bejövő faxokat a csatlakoztatott USB-tárolóeszközre menti. A faxok TIFF formátumú képfájlként, a vétel dátumával és időpontjával együtt tárolódnak. Ha az USB-tárolóeszközt a készülék elején található USB-csatlakozóra csatlakoztatja, a kijelzőn megjelenik az USB-tárolóeszköz választómenüje. Ki lehet nyomtatni az összes tárolt dokumentumot, egyes dokumentumokat, illetve törölni lehet a fájlokat. Szkennelt dokumentumok vagy bejövő faxok tárolása az USB-tárolóeszközre. Companion Center SFX A készüléket számítógéphez lehet csatlakoztatni és nyomtatóként vagy szkennerként lehet használni. A szoftver a mellékelt telepítő CD-n található Companion Center SFX. Ilyen módon fényképeket és szövegeket szkennelhet be és szerkeszthet, faxot küldhet és fogadhat, valamint elérheti a készülék Web-interfészeit, amelyek segítségével sok beállítást módosíthat. WLAN A készülék WLAN-hálózatra csatlakoztatható. Ezért a készüléket a vezeték nélküli hálózatba (WLAN) integrálni. Ezután a hálózatra csatlakozó összes számítógép elérheti és szkennelésre vagy nyomtatásra használhatja a készüléket. Reméljük, hogy örömmel használja majd új készülékét és annak sok funkcióját! 2 Philips LaserMFD 6170dw

3 Tartalom Tartalom 2 1 Általános biztonsági információk 5 2 Áttekintés 8 A készülék áttekintése 8 A hátoldali csatlakozók 8 Előlap kijelzővel 9 A menüfunkciók áttekintése 10 3 Első üzembe helyezés 12 A csomag tartalma 12 A csomagolóanyag eltávolítása 12 Az irattámasz felszerelése 14 A telefonvezeték csatlakoztatása 14 A hálózati kábel csatlakoztatása 15 Első üzembe helyezés 15 Csatlakoztatás számítógéphez 16 4 Companion Center SFX 17 Követelmények 17 $V. A meghajtó program és a szoftver 17 vtelepítése 5 Web-interfész 18 Belépés a Web-interfészre 18 A Web-interfész elérése Web-böngészővel 18 6 Szkenner 19 Az iratok betöltése 19 Szkennelés és mentés a számítógépre 20 Szkennelés és mentés USB-tárolóra 21 Dokumentum szkennelése és mentése a 22 hálózati számítógépen Szkennelés a Companion Center SFX 23 használatával 7 Nyomtató és nyomtatási 24 alapanyag A nyomtatási alapanyagok jellemzői 24 A papírt helyezze a papírtálcára 24 Papír betöltése a kézi papíradagolóba 25 Boríték betöltése 26 Fólia és címkék behelyezése 26 Előre nyomtatott anyag betöltése 26 Az USB-tárolón található dokumentumok 27 listájának nyomtatása Dokumentum nyomtatása USB-tárolóról 27 Fájltörlés az USB-tárolóról 28 Naptár nyomtatása 29 Sudoku: játék kinyomtatása 29 8 Másoló 30 Az iratok betöltése 30 Másolás normál beállításokkal 31 Többpéldányos másolás 32 Crystal másolás kép- és szövegjavító 32 funkcióval (Crystal) Másolás a második profil használatával 32 Másolás egyedi beállításokkal 32 Nagyított vagy kicsinyített másolat készítése 33 Több dokumentum másolása egy oldalra 33 (=mozaik másolás) Dokumentum két oldalának másolása egy 34 oldalra (= névjegymásolás) A második profil beállításai 34 9 A készülék telefonkönyve 35 Bejegyzések keresése 35 Bejegyzések tárolása 35 Bejegyzés szerkesztése 35 Bejegyzés törlése 36 Minden bejegyzés törlése 36 A telefonkönyv kinyomtatása 36 Csoportok 36 A telefonkönyv exportálása/importálása Fax 38 Faxküldés normál beállításokkal 38 Az iratok betöltése 38 Hívószám tárcsázása 39 Fővonalkérés 39 Fax későbbi küldése (= időzítő funkció) 40 Fax manuális küldése 40 Láncolt tárcsázás 40 Belehallgatás a kapcsolat felépítésébe 40 Fax küldése több címzettnek (= broadcast) 40 Fax-sablonok használata 41 Faxolás a Companion Center SFX 41 használatával Fax vétele 43 Fax manuális vétele 43 Fax vétele USB-tárolóeszközre 43 Időmegjelölés 44 Védett faxvétel beállítása 44 Faxlehívás (polling) 44 Feladatok 44 Nem fogadott hívások Hálózat 46 A vezeték nélküli hálózat (WLAN): 46 Vezeték nélküli hálózat (WLAN) létrehozása 46 Vezeték nélküli hálózat (WLAN) be- és 47 kikapcsolása Vezeték nélküli hálózat (WLAN) létrehozása 47 a beállítási segédprogram használatával Vezeték nélküli hálózat (WLAN) manuális 47 létrehozása Vezeték nélküli hálózat egyéb beállításai Beállítások 51 Az energiatakarékos funkció beállítása 51 A tonertakarékos funkció beállítása 51 A papírtakarékos funkció beállítása 51 Az ország beállítása 51 A nyelv beállítása 51 A dátum és az óraidő beállítása 52 Az Ön telefonszámának és nevének beírása 52 Tartalom 3

4 Csengetési hangok beállítása 53 A billentyűhangok kikapcsolása 53 A papírbeállítások elvégzése 53 A felbontás beállítása 54 A kontraszt beállítása 54 A világosság beállítása 54 A szkenner további beállítási lehetőségei 54 További másolási beállítások 55 A fax vételi üzemmód beállítása 55 Csendes fax-vétel 55 A faxküldés további beállítási lehetőségei 56 További fax-vételi jellemzők 56 A készülék lezárása 57 Listák és jelentések nyomtatása Telefonvonal és további 59 készülékek A hívószámkijelzés (CLIP) be- és 59 kikapcsolása A tárcsázási folyamat beállítása 59 A nyilvános telefonhálózat (PSTN) beállítása 59 Alközpont (PABX) beállítása 59 DSL-csatlakoztatás 60 ISDN-csatlakoztatás 60 További vezeték nélküli telefonok 60 bejelentkezése/kijelentkezése További készülékek csatlakoztatása 61 Külső telefonkészülékek használata (Easylink) 61 Külső üzenetrögzítő használata Szerviz 62 A Súgó-oldalak elérése 62 Számlálóállások megjelenítése 62 A tonerszint kijelzése 62 A firmver verziójának ellenőrzése 62 A készülékszoftver (firmware) frissítése 62 A tonerkazettát cseréje 63 Elakadt papír eltávolítása 65 Elakadt irat eltávolítása 67 Tisztítás 68 A szkenner kalibrálása 69 Szervizkódok használata 69 "Hardver-reset" 69 Problémák és lehetséges okaik 70 Hibaüzenetek és lehetséges okaik 72 Fogalmak Függelék 78 Műszaki adatok 78 Garancia 80 4 Philips LaserMFD 6170dw

5 1 Általános biztonsági információk Általános biztonsági információk 3 A készülék tesztelése az EN ill. IEC szabványnak megfelelően történt, és az ezeknek a szabványoknak megfelelő telefonrendszerekkel és elektromos hálózattal használható. A készülék kizárólag a megjelölt értékesítési területen használható. 2 Ne végezzen olyan változtatást vagy beállítást, amit ez a kézikönyv nem tartalmaz. A készülék nem megfelelő használata személyi sérülést vagy anyagi kárt okozhat. Ügyeljen a jelölt figyelmeztetésekre és biztonsági megjegyzésekre. A készülék beállítása készüléket sima, lapos és stabil felületen kell elhelyezni. A készüléket sima, lapos és stabil felületen kell elhelyezni. Ha a készülék leesik, akkor megrongálódhat vagy személyi sérülést okozhat, különösen kisgyermek esetében. Minden kábelt úgy vezessen, hogy ne lehessen bennük megbotlani, így elkerülhető legyen a személyi sérülés vagy a faxkészülék megrongálódása. Ha a készülék leesik, akkor a szervizben át kell vizsgáltatni. készüléket más tárgyaktól vagy elektromos eszközökt l legalább 15 cm távolságra helyezze el. A készülék és más tárgyak közötti távolság legalább 15 cm legyen; ez a további vezeték néllküli telefonokra is vonatkozik. A készüléket ne helyezze rádió- vagy televíziókészülék közelébe. készüléket ne érje közvetlen napsugárzás A készüléket ne érje közvetlen napsugárzás, magas hőmérséklet, nagy hőmérséklet-ingadozás és nedvesség. A készüléket ne helyezze fűtőkészülék vagy légkondicionáló közelébe. Tartsa szem előtt a műszaki adatokban megadott hőmérséklet- és páratartalom-adatokat. készüléket ne takarja le A készüléket ne takarja le; biztosítani kell a készülék megfelelő szellőzését. A készüléket ne üzemeltesse zárt szekrényben vagy dobozban. Ne helyezze a készüléket puha felületre, mint pl. asztalterítőre vagy szőnyegre, valamint ne takarja el a szellőzőnyílásokat. A készülék ilyen esetben túlmelegedhet és kigyulladhat. készülék körül legyen elegend hely a leveg szabad áramlásához A készülék körül legyen elegendő hely a levegő szabad áramlásához, különösen, ha gyakran használja. Úgy helyezze el a készüléket, hogy a kiáramló meleg levegő ne a számítógép/munkaállomás felé haladjon. Ha a faxkészülék túlságosan felmelegedik, vagy füstöl Ha a faxkészülék túlságosan felmelegedik, vagy füstöl, a hálózati kábelt azonnal húzza ki az elektromos falicsatlakozóból. A készüléket képzett szakemberrel, szervizben vizsgáltassa át. A tűzveszély elkerülése érdekében a készüléket nyílt lángtól tartsa távol. készüléket ne csatlakoztassa nedves helyiségben. A készüléket ne csatlakoztassa nedves helyiségben. Nedves kézzel soha ne érintse a hálózati kábelt, a hálózati csatlakozót vagy a telefoncsatlakozót! faxkészülékbe nem juthat semmilyen folyadék. A faxkészülékbe nem juthat semmilyen folyadék. Ha a készülékbe folyadék vagy idegen tárgy került, csatlakoztassa le a hálózati feszültségről és a telefonhálózatról, és képzett szakemberrel, szervizben vizsgáltassa át. Gyerekek felügyelet nélkül ne használják a faxkészüléket. Gyerekek felügyelet nélkül ne használják a faxkészüléket. A csomagolóanyagokat tartsa gyerekek elől elzárva. Ne nyomja le er sen és ne terhelje a szkenner fedelét. Vastagabb dokumentum vagy háromdimenziós tárgy szkennelése esetén ne nyomja le erősen a szkenner fedelét, mert a fedél és a szkenner üvege károsodhat. Tápellátás/telefonvonal Ellen rizze, hogy a hálózati feszültség adatai megegyeznek-e Ellenőrizze, hogy a hálózati feszültség adatai megegyeznek-e a készülék típustábláján feltüntetett adatokkal. Kibocsátás A készülék megfelel az EN Class B előírásainak. Csak a mellékelt hálózati- és telefonkábelt használja. A készülék használatba vétele előtt a leírásnak megfelelően csatlakoztassa a mellékelt telefonkábelt. Ne érintse meg a hálózati- és a telefonkábelt, ha azok szigetelése sérült. Ne érintse meg a hálózati- és a telefonkábelt, ha azok szigetelése sérült. Azonnal cserélje ki a sérült kábeleket. Csak megfelelő kábeleket használjon; szükség esetén kérje műszaki segélyszolgálatunk vagy a forgalmazó segítségét. Zivatar esetén a készüléket csatlakoztassa le az elektromos- és telefonhálózatról. A túlfeszültség miatti megrongálódás elkerülése érdekében elektromos vihar esetén a készüléket csatlakoztassa le az elektromos- és telefonhálózatról. Ha ez nem lehetséges, akkor a zivatar ideje alatt ne használja a készüléket. készülék külsejének tisztítása el tt csatlakoztassa le a készüléket a hálózati feszültségr l és a telefonvonalról. A készülék külsejének tisztítása előtt csatlakoztassa le a készüléket a hálózati feszültségről és a telefonvonalról. A tisztításhoz használjon puha, szöszmentes textilt. A tisztításhoz ne használjon folyékony vagy gáznemű tisztítószert (spray, súrolószer, polírozó szer, alkohol stb.). A készülék belsejébe ne kerüljön nedvesség. kijelz t csak száraz, puha ronggyal tisztítsa. A kijelzőt csak száraz, puha ronggyal tisztítsa. Ha a kijelző eltörik, akkor enyhén savas hatású folyadék léphet ki belőle. Az anyag ne kerüljön a szembe vagy a bőrre. hálózati feszültség kimaradása esetén a készülék nem m ködik; A hálózati feszültség kimaradása esetén a készülék nem működik; a tárolt adatok megmaradnak. Közvetlenül a nyomtatás befejezése vagy a beállítások beírása után ne kapcsolja ki a készüléket. Nagy ritkán előfordulhat, hogy a kikapcsolás vagy áramkimaradás után a mentett beállítások részben vagy egészben a gyári beállításokra állnak vissza. Közvetlenül a nyomtatás befejezése vagy a beállítások beírása után ne kapcsolja ki a készüléket. Számítógép-csatlakozás Csak High Speed USB-kábelt használjon A készüléket csak kereskedelmi forgalomban kapható High Speed (nagy sebességű) USB-kábellel csatlakoztassa a számítógéphez. A kábel ne legyen 1,5 méternél hosszabb.. A vezeték nélküli hálózat (WLAN) vezeték nélküli hálózat (WLAN): A készülék által kibocsátott jel megzavarhatja a biztonsági rendszerek, orvosi berendezések vagy érzékeny készülékek működését. Mindig vegye figyelembe a készülék környezetében érvényes használati előírásokat (vagy korlátozásokat). nagyfrekvenciás sugárzás befolyásolja az orvosi berendezéseket! A készülék használata a nagyfrekvenciás sugárzás kibocsátás miatt hatással lehet a rosszul árnyékolt orvosi műszerekre, hallásjavító készülékekre és szívritmus-szabályozókra. Egy orvostól, vagy az orvosi berendezés gyártójától érdeklődje meg, hogy az megfelelően árnyékolva van-e a rendkívül nagy frekvenciájú sugárzás ellen. Általános biztonsági információk 5

6 USB-tárolóeszköz Csak a készülékkel kompatibilis tárolóeszközt használjon. Csak a készülékkel kompatibilis tárolóeszközt használjon. Ellenőrizze, hogy az USB-eszköz áramfelvétele ne haladja meg az USB-csatlakozó megengedett áramfelvételét. Minden USB-csatlakozóra csak egy nagy teljesítményű (USB 2.0) eszközt lehet csatlakoztatni. A készülékre ne csatlakoztasson más készülékeket pl. akkumulátort, ventilátort, töltőt. A készülék csak FAT16 vagy FAT32 fájlrendszerrel formázott tárolóeszközöket ismer fel. Az NTFS fájlrendszer nem használható. tárolóeszközt ne vegye ki a készülékb l, amikor az éppen használja az eszközt. A tárolóeszközt ne vegye ki a készülékből, amikor az éppen használja az eszközt. Ekkor az adatok megsérülhetnek vagy elveszhetnek. készülékszoftver (firmware) frissítése A készülékszoftver frissítéséhez csak az Ön készülékéhez tartozó frissítőfájlt használja, amelyet a következő honlapról tölthet le: Más firmver-fájlok használata esetén a készülék nem megfelelően működhet. A Sagemcom a harmadik fél készülékszoftverének használata miatti készülékhibákkal kapcsolatban semmilyen felelősséget sem vállal. GPL Text A készülék működtető szoftvere (firmware) részben GPL licenccel engedélyezett. A licenccel vagy a készülékszoftver adott részeivel kapcsolatos speciális kérdéseit írja meg a következő elektronikus levélcímünkre: support.service@sagemcom.com. A vonatkozó forráskódot tartalmazó CD-t előállítási költségen meg tudjuk küldeni. Fogyóanyagok Eredeti fogyóanyagok Csak eredeti fogyóanyagokat használjon. Ezeket a viszonteladónál vagy a rendelési szolgálatunknál lehet beszerezni (ld. a kézikönyv hátoldalát). Más fogyóanyagok használata megrongálhatja a készüléket vagy csökkentheti az élettartamát. Környezetvédelem A régi fogyóanyagokat az Ön országának hulladékkezelési előírásai szerint helyezze el. tonerporral bánjon óvatosan: A tonerporral bánjon óvatosan: Ha belélegzi a tonerport, azonnal menjen friss levegőre. Azonnal forduljon orvoshoz! Ha lenyelte a tonerport, igyon kevés vizet. NE próbálkozzon hánytatással. Azonnal forduljon orvoshoz! Ha a tonerpor a szembe kerül, legalább 15 percig bő vízzel öblítse ki. Azonnal forduljon orvoshoz! Tonerkazetta 1 Soha ne nyissa fel a tonerkazettát. Az új és a használt kazettákat tartsa gyerekek elől elzárva. Papírelakadás Papírelakadás esetén óvatosan távolítsa el a papírt a készülékből. Az eltávolított papírt gondosan kezelje: Előfordulhat, hogy a toner nem rögződik teljes mértékben a nyomaton és a levegőbe kerül. Ha a toner a leveg be jut, ne érintkezzen b rrel vagy a szemmel. Ha a toner a levegőbe jut, ne érintkezzen a bőrrel vagy a szemmel. Ne lélegezze be a levegőbe került tonert! A ruházatra vagy a tárgyakra került port hideg vízzel tisztítsa le; a meleg víz rögzítené a tonert. A szabadba jutott tonerport ne porszívóval távolítsa el. A készülék javítása Veszély meleg! A készülék belsejében a biztosító-egység és környezete üzem közben felmelegedhet. A készülék kinyitása után ne érintse meg ezeket a részeket. Óvatosan járjon el például akkor, amikor az elakadt papírt távolítja el. Kijelz A készülék hibás működése esetén kövesse a kijelzőn és a hibajelentésben megjelenő utasításokat. A készülék javítása Ne próbálkozzon a készülék javításával. A helytelen karbantartás személyi sérülést okozhat és a készülék is megrongálódhat. A készüléket csak a hivatalos szakszerviz javíthatja. A típustáblát ne távolítsa el a készülékről, mert ez a garancia elvesztését okozza. Lézer-biztonság Lézer-biztonság Különös tekintettel a lézerekre, a készülék megfelel a Class 1 lézert használó termékek állami, nemzeti és nemzetközi előírásainak. A készülék kialakítása olyan, hogy normál üzemi körülmények, helyes használat és karbantartás esetén a felhasználót nem érheti a Class 1 lézerosztálynak megfelelőnél nagyobb lézersugárzás. A lézernyaláb közvetlenül (vagy közvetetten, visszaverődve) a szembe jutva súlyos szemsérülést okozhat. A kezelő bármilyen lézer-veszélyeztetettségét biztonsági előírások és zármechanizmusok gátolják meg. A készülék felnyitását és szervizelését csak minősített szerviztechnikus végezheti. Class 1 lézernyomtató Ã Class 1 lézernyomtató 6 Philips LaserMFD 6170dw

7 A használati utasításról A használati utasításról A következő oldalakon található használati útmutatóval készülékét gyorsan és egyszerűen használatba veheti. A használati útmutató a készülék használatának részletes leírását tartalmazza. Kérjük, gondosan olvassa el. Kérjük, hogy a készülék helyes működése érdekében tartson be minden biztonsági előírást. Az útmutató előírásainak figyelmen kívül hagyása esetén a gyártó semmilyen felelősséget sem vállal. Az alkalmazott jelölések Hibakeresés Hibakeresés Ez a jelzés olyan javaslatokat jelöl, amelyek a készülék egyszerűbb és hatékonyabb használatához nyújtanak segítséget. A készülék megrongálódása és adatvesztés! A készülék megrongálódása és adatvesztés! A jelzés a készülék lehetséges megrongálódására és adatvesztésre utal. A nem megfelelő használat eredménye a készülék megrongálódása és adatvesztés lehet. Személyi sérülés veszélye! VESZÉLY! Személyi sérülés veszélye! Ez a szimbólum személyi sérülés veszélyét jelzi. A nem megfelelő használat személyi sérülést vagy anyagi kárt okozhat. Sugárzásveszély! VESZÉLY LÉZER! Sugárzásveszély! A kézikönyvben és a készülék belsejében található jelzés látható és láthatatlan sugárzás veszélyére figyelmeztet. A nem megfelelő használat személyi sérülést vagy anyagi kárt okozhat. Égésveszély! VESZÉLY MELEG! Égésveszély! A kézikönyvben és a készülék belsejében található jelzés forró felületek veszélyére figyelmeztet. A nem megfelelő használat személyi sérülést vagy anyagi kárt okozhat. A használati utasításról 7

8 2 Áttekintés Áttekintés A készülék áttekintése A készülék áttekintése Az automatikus iratadagoló fedele Az automatikus iratadagoló fedele Iratadagoló rés ƒ Iratadagoló rés Iratvezet Iratvezető Irattámasz Irattámasz Szkenner fedele Szkenner fedele Bet billenty zet (fedéllel) Betűbillentyűzet (fedéllel) Papírtálca ˆ Papírtálca Kézi papíradagolás Kézi papíradagolás Nyomtatványkiadó tálca Š Nyomtatványkiadó tálca Készülékfedél Készülékfedél El lap kijelz vel Œ Előlap a kijelzővel USB host-csatlakozó ý csatlakozó USB host-csatlakozó külső tárolóeszköz számára Übersicht nummeriert Az automatikus iratadagoló szkennerüvege Az automatikus iratadagoló szkennerüvege Szkenner ƒ Szkenner Tonerkazetta Tonerkazetta Papírelakadás-ajtó (nyomtatóegység) Papírelakadás-ajtó (nyomtatóegység) Übersicht nummeriert A hátoldali csatlakozók A hátoldali csatlakozók LINE csatlakozó FAX/Ñ csatlakozó a telefonkábel csatlakoztatása EXT csatlakozó ƒ AUX./Ò csatlakozó további készülékek csatlakoztatása A rögzít egység nyomásszabályozó karja A rögzítőegység nyomásszabályozó karja (két kar!) USB host-csatlakozó ý csatlakozó USB host-csatlakozó külső tárolóeszköz számára USB-csatlakozó számítógéphez ý-csatlakozó USB-csatlakozó számítógéphez Papírelakadás-ajtó (fixálóegység) Papírelakadás-ajtó (fixálóegység) A hálózati kábel csatlakozója ˆ A hálózati kábel csatlakozója Be- és kikapcsoló Be- és kikapcsolás Rückansicht nummeriert SFF3 %%%Spaltenumbruch$$$ %%%Spaltenumbruch$$$ 8 Philips LaserMFD 6170dw

9 Előlap kijelzővel Előlap kijelzővel Vörös lámpa Piros Æ lámpa Ha a lámpa villog vagy folyamatosan világít, olvassa el a kijelzőn látható üzenetet Zöld lámpa Zöld lámpa â Ha a fax memóriájában tárolt fax van, akkor előlap zöld â lámpája világít. Stop 2 j Funkció leállítása / visszatérés a készenléti módba C C A menüfunkciók megnyitása / visszatérés az előző menüszintre / egyedi számjegyek törlése Nyíl-gombok [ Másolatszám beállítása / navigálás a menüben / menüpontok kijelölése / kurzormozgatás OK OK Kétszer megnyomva: Automatikus másolás. Egyszer megnyomva: másolatok beállítása / navigálás a menüben: beírás nyugtázása Start (üzenetküldés indítása / m velet indítása) o Üzenetküldés indítása / művelet indítása Kontraszt Szkenner kontrasztjának beállítása Nagyítás Ô/ZOOM A zoom beállítása (kicsinyített vagy nagyított szkennelés) Duplex Õ/DUPLEX Kétoldalas vagy egyoldalas (duplex/ simplex) nyomtatás Felbontás f Nagyobb felbontás beállítása a fax (NORMÁL, FI- NOM, SZUPERFINOM, FOTÓ) és másolás (AUTO, SZÖ- VEG, MINŐSÈG, FOTÓ) számára Fax FAX Fax adásának vagy vételének indítása Copy COPY Kétszer megnyomva: Automatikus másolás. Egyszer megnyomva: Másolatok módosítása Szkennelés SCAN A szkennelési funkciók menüjének megnyitása Újrahívási / Újrahívási / hívólista: Az újrahívási / hívólista az utoljára tárcsázott és utoljára fogadott hívószámokat tartalmazza ( a tárcsázott, a fogadott és * a nem fogadott hívásokat jelöli). Körözvényfax küldése (broadcast) À Körözvényfax (broadcasting): A faxot egymás után több címzettnek lehet elküldeni. Speaker (Basic) μ Belehallgatás a beszélgetésbe Számgombok Számgombok (0 9) számjegyek beírása ECO ECO Papír-, energia- és tonertakarékos funkció / másolás a tonertakarékos funkcióval Bet billenty zet 3 Gombok (A Z) Karakterek beírása / + Shift gomb: Nagybetűk beírása / \ egyedi karakterek törlése / soremelés / õ és betűk beírása különleges karakterek / ½ betűköz karakter Paneel MF 5571dw %%%Spaltenumbruch$$$ %%%Spaltenumbruch$$$ Áttekintés Előlap kijelzővel 9

10 A menüfunkciók áttekintése A menüfunkciók áttekintése Az Ön készülékén a következő funkciók használhatók. A funkciók használatára két lehetőség van. Navigálás a menüben A menü használata: A C megnyomásával a funkciók menüje nyílik meg. Lépkedjen végig a [ menübejegyzéseken. A OK gombokkal álljon a menüfunkciók. Nyomja meg a C gombot, ekkor az előző menüszintre tér vissza. Nyomja meg a j gombot, ezzel a menü bezárul és a készülék a készenléti állapotba tér vissza. Közvetlen funkcióhívás A funkciók közvetlen behívása: A funkciókat a funkciók számának beírásával közvetlenül is be lehet hívni. Nyomja meg a C gombot és a billentyűzeten írja be a megfelelő funkció számát. Nyomja meg az OK gombot. Az alábbi lista a funkciók kódszámát mutatja. 0 Beállítások A papír-, toner- és energia-takarékos funkciók beállítása. 002 A papír-, toner- és energiatakarékos funkciók beállítása.... oldal 51 A billenty hangok kikapcsolása 007 A billentyűhangok kikapcsolása... oldal 53 A dátum és az óraid beállítása 01 A dátum és az óraidő beállítása... oldal 52 A név beírása 021 A név beírása... oldal 53 Hívószám beírása 022 Hívószám beírása... oldal 53 Az ország beállítása 031 Az ország beállítása... oldal 51 A telefonhálózat beállítása 032 A telefonhálózat beállítása *... oldal 59 A nyelv beállítása 033 A nyelv beállítása... oldal 51 A fax vételi üzemmód beállítása 041 A fax vételi üzemmód beállítása... oldal 55 A faxvétel csengetésszámának beállítása 042 A faxvétel csengetésszámának beállítása... oldal 53 Alközponti (PABX) m ködés be- és kikapcsolása 051 Alközponti (PABX) működés be- és kikapcsolása... oldal 59 Tárcsázási kód beállítása alközponti (PABX) m ködéshez 0522 Tárcsázási kód beállítása alközponti (PABX) működéshez... oldal 60 A tárcsázási folyamat beállítása 053 Tárcsázási mód (tone/ impulzusos tárcsázás) *... oldal 59 Csengetési hang beállítása 054 Csengetési hang kijelölése... oldal 53 A csengetés hangerejének beállítása 055 A csengetés hangerejének beállítása A hívószámkijelzés (CLIP) be- és kikapcsolása 057 A hívószámkijelzés (CLIP) beés kikapcsolása... oldal 59 * A funkció nem minden országban és hálózatban m ködik * A funkció nem minden országban és hálózatban működik 1 Másoló A másolás beállításai 10 A másolás beállításai... oldal 54 Másolás normál beállításokkal 11 Másolás normál beállításokkal... oldal 31 Másolás a második profil beállításaival 12 Másolás a második profil használatával... oldal 32 Nagyított vagy kicsinyített másolat készítése 13 Nagyított vagy kicsinyített másolat készítése... oldal 33 Több dokumentum másolása egy oldalra (=mozaik másolás) 14 Több dokumentum másolása egy oldalra (=mozaik másolás)... oldal 33 Crystal másolás kép- és szövegjavító funkcióval (Crystal) 15 Crystal másolás kép- és szövegjavító funkcióval (Crystal)... oldal 32 Dokumentum két oldalának másolása egy oldalra (= névjegymásolás) 16 Dokumentum két oldalának másolása egy oldalra (= névjegymásolás)... oldal 34 2 Nyomtató A papírbeállítások elvégzése 20 A papírbeállítások elvégzése... oldal 53 Az USB-tárolón található dokumentumok listájának nyomtatása 211 Az USB-tárolón található dokumentumok listájának nyomtatása... oldal 27 Dokumentum nyomtatása USB-tárolóról 212 Dokumentum nyomtatása USB-tárolóról... oldal 27 3 Szkenner Szkennelés és mentés a számítógépre 31 Szkennelés és mentés a számítógépre... oldal 20 Szkennelés és mentés USB-tárolóra 32 Szkennelés és mentés USBtárolóra... oldal 21 Dokumentum szkennelése és mentése a hálózati számítógépen 36 Dokumentum szkennelése és mentése a hálózati számítógépen... oldal 22 Szkenner-beállítások 30 Szkenner-beállítások... oldal 54 4 Fax Faxküldés beállításai 401 A faxküldés beállítása... oldal 56 Faxvétel beállításai 402 Faxvétel beállítása... oldal 56 Védett faxvétel beállítása 403 Védett faxvétel beállítása... oldal 44 A id megjelölés be- és kikapcsolása 404 A időmegjelölés be- és kikapcsolása... oldal 56 Fax küldése 41 Fax küldése... oldal 38 Faxlehívás (polling) 42 Faxlehívás (polling)... oldal 44 Fax vétele USB-tárolóeszközre 44 Fax vétele USB-tárolóeszközre... oldal 43 Fax-sablonokat kinyomtatása 45 Fax-sablonokat kinyomtatása... oldal 41 5 Telefonkönyv Bejegyzések keresése 511 Bejegyzések keresése... oldal 35 Bejegyzések tárolása 512 Bejegyzések tárolása... oldal 35 Csoportnak létrehozása 513 Csoportnak létrehozása... oldal 36 Bejegyzés szerkesztése 514 Bejegyzés szerkesztése... oldal 35 Bejegyzés törlése 515 Bejegyzés törlése... oldal 36 A telefonkönyv kinyomtatása 516 A telefonkönyv kinyomtatása... oldal 58 Telefonkönyv betöltése USB-tárolóról 517 Telefonkönyv betöltése USBtárolóról... oldal 37 Telefonkönyv mentése USB-tárolóra 518 Telefonkönyv mentése USBtárolóra... oldal Philips LaserMFD 6170dw

11 5 Vezeték nélküli telefon Vezeték nélküli telefon bejelentkezése (regisztrálás) 521 Vezeték nélküli telefon bejelentkezése (regisztrálás) *... oldal 60 A vezeték nélküli telefon kijelentkezése (regisztrálás megszüntetése) 522 Vezeték nélküli telefon kijelentkezése (regisztrálás megszüntetése) *... oldal 61 Vezeték nélküli telefon keresése 523 Vezeték nélküli telefonok megkeresése *... oldal 61 *Opcionális funkció *Opcionális funkció, és csak a rendelési szolgálatunktól beszerezhető eredeti adapterrel működik. További tájékoztatás: support.service@sagemcom.com 7 Feladatok Feladat azonnali végrehajtása 71 Feladat azonnali végrehajtása... oldal 44 Feladat megváltoztatása 72 Feladat megváltoztatása... oldal 45 Feladat törlése 73 Feladat törlése... oldal 45 Feladat kinyomtatása 74 Feladat kinyomtatása... oldal 45 A feladatlista kinyomtatása 75 A feladatlista kinyomtatása... oldal 58 8 Listák és jelentések Beállítások listájának nyomtatása 80 Beállítások listájának nyomtatása... oldal 58 A használható funkciók listájának nyomtatása 81 A használható funkciók listájának nyomtatása... oldal 58 A faxnapló kinyomtatása 82 A faxnapló kinyomtatása... oldal 58 A telefonkönyv kinyomtatása 83 A telefonkönyv kinyomtatása... oldal 58 A feladatlista kinyomtatása 84 A feladatlista kinyomtatása... oldal 58 Naptár nyomtatása 85 Naptár nyomtatása... oldal 29 Sudoku nyomtatása 86 Sudoku: játék kinyomtatása... oldal 29 Fax-sablonokat kinyomtatása 87 Fax-sablonokat kinyomtatása... oldal 41 9 USB-tárolóeszköz Az USB-tárolón található dokumentumok listájának nyomtatása 911 Az USB-tárolón található dokumentumok listájának nyomtatása... oldal 27 Dokumentum nyomtatása USB-tárolóról 912 Dokumentum nyomtatása USB-tárolóról... oldal 27 Szkennelés és mentés USB-tárolóra 913 Szkennelés és mentés USBtárolóra... oldal 21 Fax vétele USB-tárolóeszközre 914 Fax vétele USBtárolóeszközre... oldal 43 Fájltörlés az USB-tárolóról 915 Fájltörlés az USB-tárolóról... oldal 28 9 Egyebek A készülék lezárása 92 A készülék lezárása... oldal 57 A szkenner kalibrálása 931 A szkenner kalibrálása... oldal 69 Szervizkódok használata 933 Szervizkódok használata... oldal 69 A firmver verziójának ellen rzése 934 A firmver verziójának ellenőrzése... oldal 62 A számlálóállások lekérdezése 94 A számlálóállások lekérdezése... oldal 62 A tonerszint kijelzése 946 A tonerszint kijelzése... oldal Vezeték nélküli hálózat (WLAN) Vezeték nélküli hálózat (WLAN) be- és kikapcsolása 080 Vezeték nélküli hálózat (WLAN) be- és kikapcsolása... oldal 47 Vezeték nélküli hálózat (WLAN) létrehozása a beállítási segédprogram használatával 081 Vezeték nélküli hálózat (WLAN) létrehozása a beállítási segédprogram használatával... oldal 47 Vezeték nélküli hálózat (WLAN) manuális létrehozása 082 Vezeték nélküli hálózat (WLAN) manuális létrehozása... oldal 47 IP-címek kiosztása 083 IP-címek kiosztása... oldal 48 Statikus IP-címek kiosztása 084 Statikus IP-címek kiosztása... oldal 49 DHCP-beállítások ellen rzése 085 DHCP-beállítások ellenőrzése... oldal 49 Vezeték nélküli hálózat egyéb beállításai 086 Vezeték nélküli hálózat egyéb beállításai... oldal 49 Áttekintés A menüfunkciók áttekintése 11

12 3 Első üzembe helyezés Első üzembe helyezés A csomag tartalma A csomag tartalma Készülék Készülék Irattámasz ƒ Irattámasz Induló festékkazetta (gyárilag behelyezve) Induló festékkazetta (gyárilag behelyezve) Hálózati kábel csatlakozóval (országtól függ) Hálózati kábel csatlakozóval (országtól függ) Telefonkábel csatlakozóval (országtól függ) Telefonkábel csatlakozóval (országtól függ) Papírtálca (gyárilag behelyezve) Papírtálca (gyárilag behelyezve) Telepít -CD (nincs ábra) Telepítő-CD (nincs ábra) Használati útmutató telepítési segédlettel (nincs ábra) Használati útmutató telepítési segédlettel (nincs ábra) Verpackungsinhalt A csomagolóanyag eltávolítása A csomagolóanyag eltávolítása A csomagolóanyag eltávolítása a készülékről csomagolóanyag eltávolítása a készülékr l A készülékről távolítsa el a szállításhoz használt szalagot. Verpackungsmaterial entfernen A csomagolóanyag eltávolítása a tonerkazettáról. 1. A kívül látható nyíl-jelöléseknél megfogva és felemelve nyissa fel a készülék felső fedelét. Hiány Hiány Ha valamelyik részegység hiányzik vagy sérült, értesítse a készülék eladóját vagy az ügyfélszolgálatot. %%%Spaltenumbruch$$$ 2. A készülékfedelet előre felemelve nyissa fel a készüléket. 12 Philips LaserMFD 6170dw

13 3. A középső fogantyút megfogva és előre húzva vegye ki a tonerkazettát VESZÉLY! Kibocsátott tonerpor! A védőcsík eltávolítása után már ne rázza meg a kazettát. Ekkor ugyanis a por a levegőbe kerülhet. 7. A tonerkazettát helyezze a készülékbe. Kazettának szilárdan a helyére kell pattannia. 4. Távolítsa el a ragasztószalagot és a védőfóliát, de még ne vegye le a kazetta védõszalagját. 8. Zárja le a készüléket. VESZÉLY! Kibocsátott tonerpor! Soha ne nyissa fel a tonerkazettát. Ha a toner a levegőbe jut, ne érintkezzen a bőrrel vagy a szemmel. Ne lélegezze be a levegőbe került tonert! A ruházatra vagy a tárgyakra került port hideg vízzel tisztítsa le; a meleg víz rögzítené a tonert. A szabadba jutott tonerport ne porszívóval távolítsa el. 5. A por egyenletes elosztása és a nyomtatási minőség növelése érdekében néhányszor rázza meg a kazettát előre-hátra. A tonerkazetta nem megfelelően behelyezve! Ha a készülék fedelét nem lehet lecsukni, akkor nem megfelelően helyezte be a tonerkazettát. Vegye ki, majd megfelelően helyezze be a tonerkazettát. 9. Zárja le a készülék felső fedelét. 6. A védõszalagot csak ezután húzza le teljesen a kazetta bal oldalán. Első üzembe helyezés A csomagolóanyag eltávolítása 13

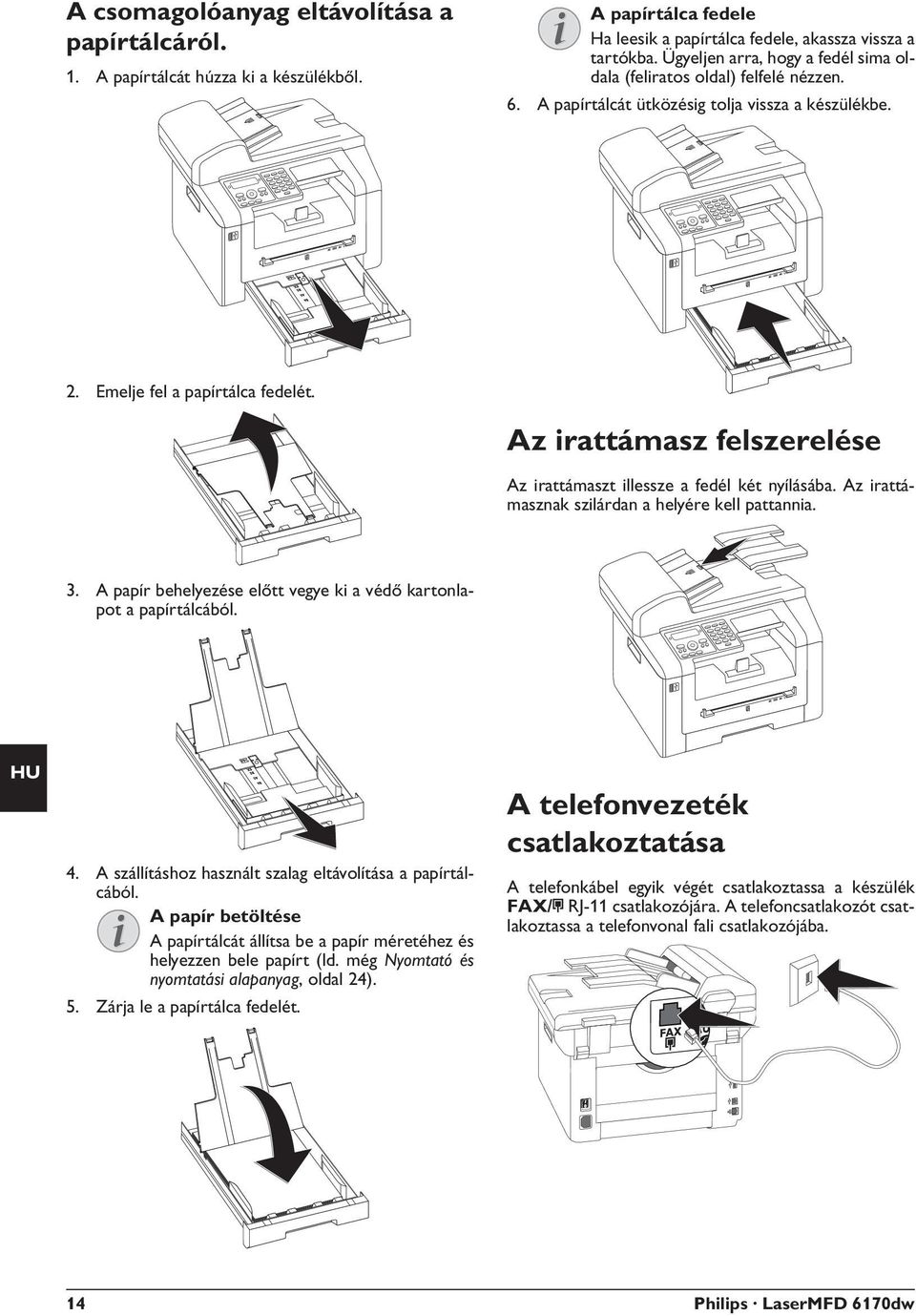

14 A csomagolóanyag eltávolítása a papírtálcáról. 1. A papírtálcát húzza ki a készülékből. A papírtálca fedele Ha leesik a papírtálca fedele, akassza vissza a tartókba. Ügyeljen arra, hogy a fedél sima oldala (feliratos oldal) felfelé nézzen. 6. A papírtálcát ütközésig tolja vissza a készülékbe. 2. Emelje fel a papírtálca fedelét. Az irattámasz felszerelése Az irattámasz felszerelése Az irattámasz felszerelése Az irattámaszt illessze a fedél két nyílásába. Az irattámasznak szilárdan a helyére kell pattannia. Dokumentenhalter anbringen 3. A papír behelyezése előtt vegye ki a védő kartonlapot a papírtálcából. 4. A szállításhoz használt szalag eltávolítása a papírtálcából. A papír betöltése A papírtálcát állítsa be a papír méretéhez és helyezzen bele papírt (ld. még Nyomtató és nyomtatási alapanyag, oldal 24). 5. Zárja le a papírtálca fedelét. A telefonvezeték csatlakoztatása A telefonvezeték csatlakoztatása A telefonvezeték csatlakoztatása A telefonkábel egyik végét csatlakoztassa a készülék FAX/Ñ RJ-11 csatlakozójára. A telefoncsatlakozót csatlakoztassa a telefonvonal fali csatlakozójába. Telefonkabel anschließen 14 Philips LaserMFD 6170dw

15 Csatlakoztatás a ISDN-rendszerhez! Alközponti (PABX) rendszerek 1 A hálózati kábel csatlakoztatása A hálózati kábel csatlakoztatása Hálózati feszültség a használati helyen Csatlakoztatás a ISDN-rendszerhez! A készülékeket nem lehet közvetlenül az ISDN-rendszer digitális kimenetére csatlakoztatni. Az ISDN-csatlakoztatással kapcsolatos részletek a terminál-adapter vagy a tárcsázós router kézikönyvében találhatók. Csatlakozás automatikus telefonalközponthoz (PABX) Ha a készülékét telefon-alközpont mellékállomásaként használja, akkor mellékállomásként kell beállítania (ld. még Telefonvonal és további készülékek, oldal 59). Hálózati feszültség a használati helyen! Ellenőrizze, hogy a hálózati feszültség adatai megegyeznek-e a készülék típustábláján feltüntetett adatokkal. 1. A hálózati kábelt csatlakoztassa a faxkészülék hátoldalán található csatlakozóra. A hálózati csatlakozót csatlakoztassa a hálózati feszültség falicsatlakozójába. 2. A készülék hátulján található kapcsolóval kapcsolja be a képkeretet. Első üzembe helyezés Első üzembe helyezés Els üzembe helyezés A készülék elektromos hálózatra csatlakoztatása után a készülék működni kezd. A betöltési folyamat során a jelzőfények villognak. Várja meg az első üzembe helyezés megkezdését. A nyelv beállítása 1. A [ gombbal jelölje ki a kijelző nyelvét. 2. Nyomja meg az OK gombot. Az ország beállítása Az ország helyes beállítása Az ország helyes beállítása! Mindig ki kell jelölni azt az országot, ahol a készülék működik. Egyébként a készülék és a telefonhálózat illesztése nem lesz megfelelő. Ha megjelenő lista nem tartalmazza az Ön országát, akkor válasszon egy másikat és használja az adott országban szabványos telefonkábelt. Kérjen tanácsot a készülék eladójától. Az ország 1. beállítása A [ gombbal jelölje ki az országot. 2. Nyomja meg az OK gombot. Az időzóna beállítása A funkció nem minden országban és hálózatban m ködik (A funkció nem minden országban és hálózatban működik) Az id zóna beállítása Ha az országban több időzóna van, választani lehet az előre programozott időzónák közül, vagy be lehet írni az UTC-től való eltérést (ld. még Az időzóna beállítása, oldal 52). Ha az országban egy időzóna van, az ország kijelölésével az időzóna is beállítódik. 1. A [ gombbal jelölje ki a megfelelő időzónát. 2. Nyomja meg az OK gombot. Automatikus váltás a téli és a nyári id számítás között Automatikus váltás a téli és a nyári időszámítás között Az ország és az időzóna beállításával bekapcsolódik a téli és a nyári időszámítás közötti automatikus váltás. Ha az UTC-től való eltérést kézzel, az időzóna-szerkesztőben írja be, akkor az automatikus váltás kikapcsolódik. %%%Spaltenumbruch$$$ %%%Spaltenumbruch$$$ Első üzembe helyezés A hálózati kábel csatlakoztatása 15

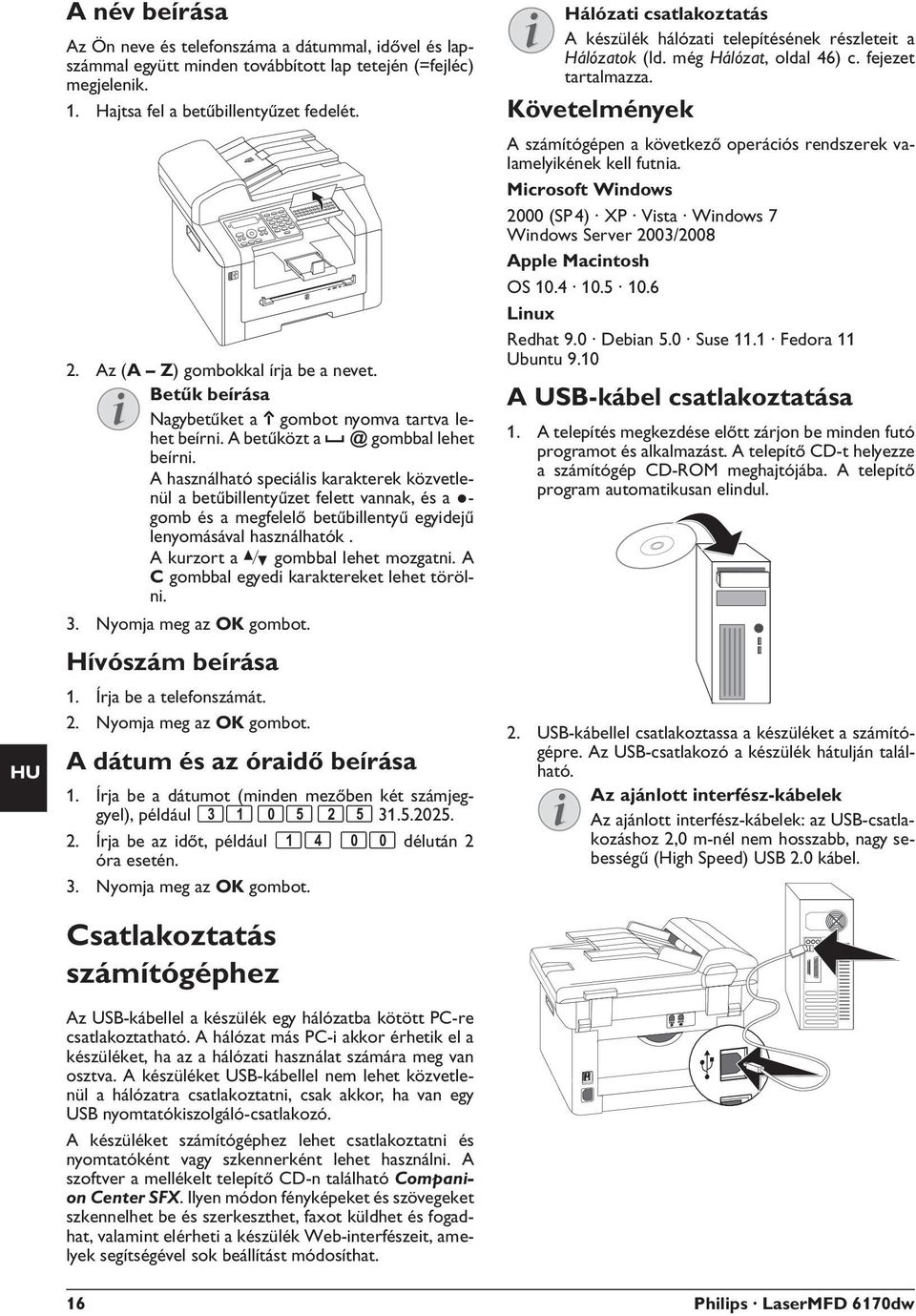

16 A név beírása Fax fejléc Az Ön neve és telefonszáma a dátummal, idővel és lapszámmal együtt minden továbbított lap tetején (=fejléc) megjelenik. 1. Hajtsa fel a betűbillentyűzet fedelét. 2. Az (A Z) gombokkal írja be a nevet. Betűk beírása Nagybetűket a + gombot nyomva tartva lehet beírni. A betűközt a ½ gombbal lehet beírni. A használható speciális karakterek közvetlenül a betűbillentyűzet felett vannak, és a õ- gomb és a megfelelő betűbillentyű egyidejű lenyomásával használhatók. A kurzort a [ gombbal lehet mozgatni. A C gombbal egyedi karaktereket lehet törölni. Hívószám beírása 1. Írja be a telefonszámát. 2. Nyomja meg az OK gombot. A dátum és az óraidő beírása 1. Írja be a dátumot (minden mezőben két számjeggyel), például Írja be az időt, például délután 2 óra esetén. Csatlakoztatás számítógéphez Csatlakoztatás számítógéphez USB-csatlakozó Az USB-kábellel a készülék egy hálózatba kötött PC-re csatlakoztatható. A hálózat más PC-i akkor érhetik el a készüléket, ha az a hálózati használat számára meg van osztva. A készüléket USB-kábellel nem lehet közvetlenül a hálózatra csatlakoztatni, csak akkor, ha van egy USB nyomtatókiszolgáló-csatlakozó. Companion Center SFX A készüléket számítógéphez lehet csatlakoztatni és nyomtatóként vagy szkennerként lehet használni. A szoftver a mellékelt telepítő CD-n található Companion Center SFX. Ilyen módon fényképeket és szövegeket szkennelhet be és szerkeszthet, faxot küldhet és fogadhat, valamint elérheti a készülék Web-interfészeit, amelyek segítségével sok beállítást módosíthat. Hálózati csatlakoztatás Hálózati csatlakoztatás A készülék hálózati telepítésének részleteit a Hálózatok (ld. még Hálózat, oldal 46) c. fejezet tartalmazza. Követelmények Követelmények A számítógépen a következő operációs rendszerek valamelyikének kell futnia. Microsoft Windows Microsoft Windows 2000 (SP 4) XP Vista Windows 7 Windows Server 2003/2008 Apple Macintosh Apple Macintosh OS Linux Linux Redhat 9.0 Debian 5.0 Suse 11.1 Fedora 11 Ubuntu 9.10 A USB-kábel csatlakoztatása 1. A telepítés megkezdése előtt zárjon be minden futó programot és alkalmazást. A telepítő CD-t helyezze a számítógép CD-ROM meghajtójába. A telepítő program automatikusan elindul. 2. USB-kábellel csatlakoztassa a készüléket a számítógépre. Az USB-csatlakozó a készülék hátulján található. Az ajánlott interfész-kábelek Az ajánlott interfész-kábelek: az USB-csatlakozáshoz 2,0 m-nél nem hosszabb, nagy sebességű (High Speed) USB 2.0 kábel. 16 Philips LaserMFD 6170dw

17 4 Companion Center SFX Companion Center SFX Companion Center SFX A készüléket számítógéphez lehet csatlakoztatni és nyomtatóként vagy szkennerként lehet használni. A szoftver a mellékelt telepítő CD-n található Companion Center SFX. Ilyen módon fényképeket és szövegeket szkennelhet be és szerkeszthet, faxot küldhet és fogadhat, valamint elérheti a készülék Web-interfészeit, amelyek segítségével sok beállítást módosíthat. Hálózati csatlakoztatás Követelmények Követelmények Követelmények A számítógépen a következő operációs rendszerek valamelyikének kell futnia. Microsoft Windows Microsoft Windows 2000 (SP 4) XP Vista Windows 7 Windows Server 2003/2008 Apple Macintosh Apple Macintosh OS Linux Linux Redhat 9.0 Debian 5.0 Suse 11.1 Fedora 11 Ubuntu 9.10 Tájékoztató a m szaki vev szolgálat számára Tájékoztató a műszaki vevőszolgálat számára Ha probléma van a PC-csatlakozással, akkor a műszaki segélyszolgálat felhívása előtt készítse elő a következő adatokat: a számítógép hardverkonfigurációja, a telepített operációs rendszer és biztonsági programok (antivírus, tűzfal). Ezek ismeretében gyorsabban tudunk segíteni Önnek. $V. A meghajtóprogram és a szoftver vtelepítése $V. A meghajtóprogram és a szoftver vtelepítése El ször telepítse a szoftvert! Hálózati csatlakoztatás A készülék hálózati telepítésének részleteit a Hálózatok (ld. még Hálózat, oldal 46) c. fejezet tartalmazza. Először telepítse a szoftvert! Először a szoftvert kell telepíteni. A szoftver telepítése előtt a készüléket ne csatlakoztassa a PC-re. A szoftver telepítése után a PC-t újra kell indítani. A készüéket csak ezután csatlakoztassa az USB-kábellel a PC-hez. 1. A telepítés megkezdése előtt zárjon be minden futó programot és alkalmazást. A telepítő CD-t helyezze a számítógép CD-ROM meghajtójába. A telepítő program automatikusan elindul. A program kézi indítása (Ha a telepítő program nem indul el automatikusan, akkor a Windows Explorer-ben jelölje ki a CD-ROM meghajtót és kattintson duplán a Setup.exe fájlra. 2. A képernyőn a Companion Center SFX telepítő ablaka jelenik meg. A szoftver és a meghajtóprogramok telepítéséhez kattintson a Install All gombra. A Tartalom böngészése menüpontra kattitntva megtekintheti a telepítő CD-n található fájlokat. A Felhasználói segédlet megjelenitése gombra kattintva a készülék használati útmutatója olvasható. 3. A telepítő program a licenc-feltételek elfogadását kéri. Kattintson az Igen gombra. 4. A szoftver és a meghajtók telepítése megtörtént. Folyamat egy kis időt vehet igénybe. 5. A telepítés befejezése után újra kell indítani a számítógépet. Jelölje ki, hogy a számítógép automatikusan újrainduljon-e, vagy az újraindítást Ön végzie el később. 6. A készülék csak az újraindítás után csatlakoztassa a PC-hez, kreskedelemben kapható USB-kábellel. Az USB-csatlakozó a készülék hátulján található. Az ajánlott interfész-kábelek Az ajánlott interfész-kábelek: az USB-csatlakozáshoz 2,0 m-nél nem hosszabb, nagy sebességű (High Speed) USB 2.0 kábel. 7. A hálózat új perifériaként érzékeli és regisztrálja a készüléket. 8. Windows XP operációs rendszer esetén a végleges telepítés során egy további ablak jelenik meg. Jelölje ki a No, not this time és kattintson az Tovább. 9. Windows XP esetén válassza az ajánlott Automatikus telepítés ajánlott és kattintson a Tovább gombra. Companion Center SFX Követelmények 17

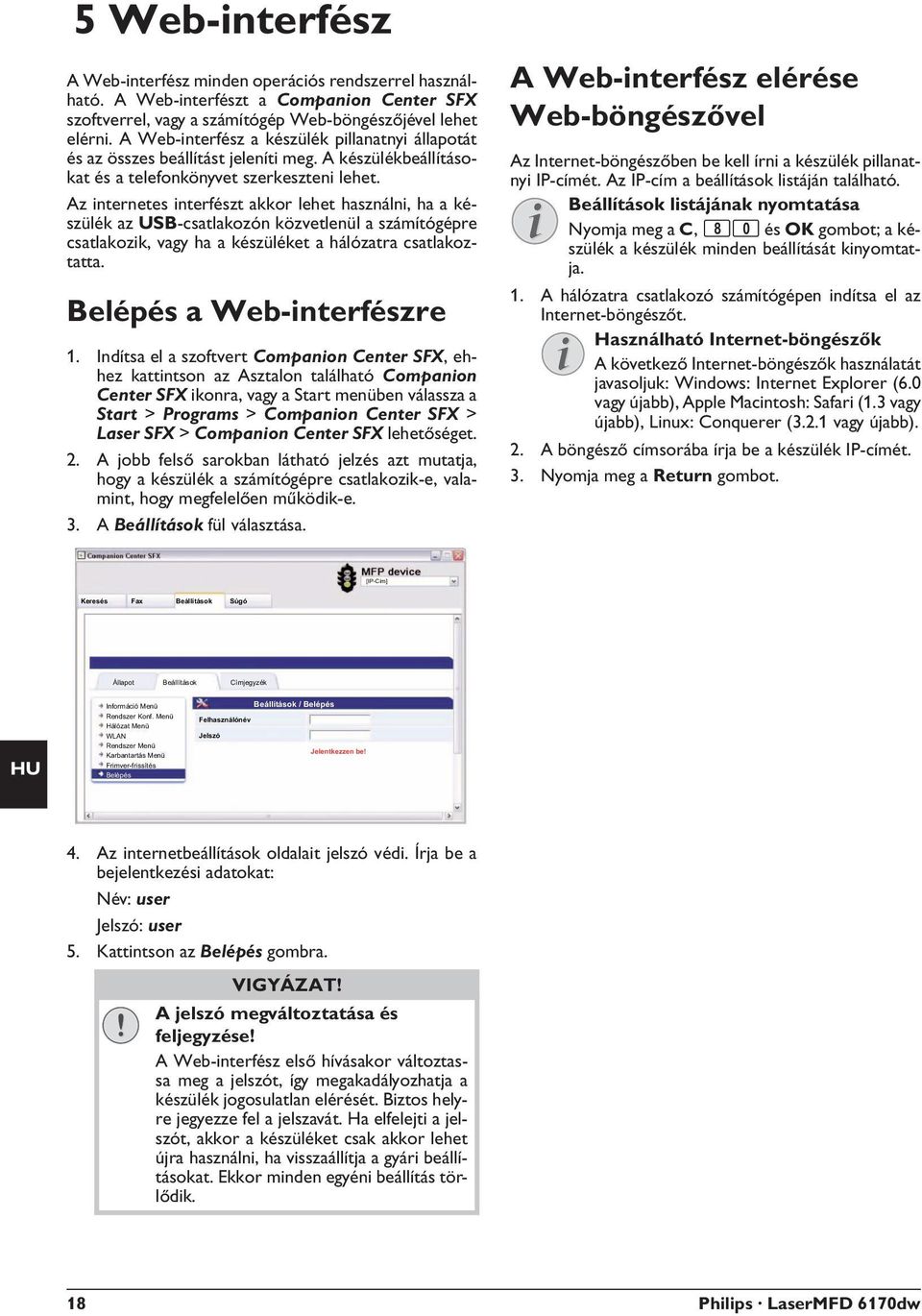

18 5 Web-interfész Web-interfész A Web-interfész minden operációs rendszerrel használható. A Web-interfészt a Companion Center SFX szoftverrel, vagy a számítógép Web-böngészőjével lehet elérni. A Web-interfész a készülék pillanatnyi állapotát és az összes beállítást jeleníti meg. A készülékbeállításokat és a telefonkönyvet szerkeszteni lehet. Az internetes interfészt akkor lehet használni, ha a készülék az USB-csatlakozón közvetlenül a számítógépre csatlakozik, vagy ha a készüléket a hálózatra csatlakoztatta. Belépés a Web-interfészre Belépés a Web-interfészre 1. Indítsa el a szoftvert Companion Center SFX, ehhez kattintson az Asztalon található Companion Center SFX ikonra, vagy a Start menüben válassza a Start > Programs > Companion Center SFX > Laser SFX > Companion Center SFX lehetőséget. 2. A jobb felső sarokban látható jelzés azt mutatja, hogy a készülék a számítógépre csatlakozik-e, valamint, hogy megfelelően működik-e. 3. A Beállítások fül választása. A Web-interfész elérése Web-böngészővel A Web-interfész elérése Web-böngészővel Az Internet-böngészőben be kell írni a készülék pillanatnyi IP-címét. Az IP-cím a beállítások listáján található. Beállítások listájának nyomtatása Beállítások listájának nyomtatása Nyomja meg a C, 80 és OK gombot; a készülék a készülék minden beállítását kinyomtatja. 1. A hálózatra csatlakozó számítógépen indítsa el az Internet-böngészőt. Használható Internet-böngészők A következő Internet-böngészők használatát javasoljuk: Windows: Internet Explorer (6.0 vagy újabb), Apple Macintosh: Safari (1.3 vagy újabb), Linux: Conquerer (3.2.1 vagy újabb). 2. A böngésző címsorába írja be a készülék IP-címét. 3. Nyomja meg a Return gombot. 4. Az internetbeállítások oldalait jelszó védi. Írja be a bejelentkezési adatokat: Név: user Jelszó: user 5. Kattintson az Belépés gombra. A jelszó megváltoztatása és feljegyzése! A Web-interfész első hívásakor változtassa meg a jelszót, így megakadályozhatja a készülék jogosulatlan elérését. Biztos helyre jegyezze fel a jelszavát. Ha elfelejti a jelszót, akkor a készüléket csak akkor lehet újra használni, ha visszaállítja a gyári beállításokat. Ekkor minden egyéni beállítás törlődik. 18 Philips LaserMFD 6170dw

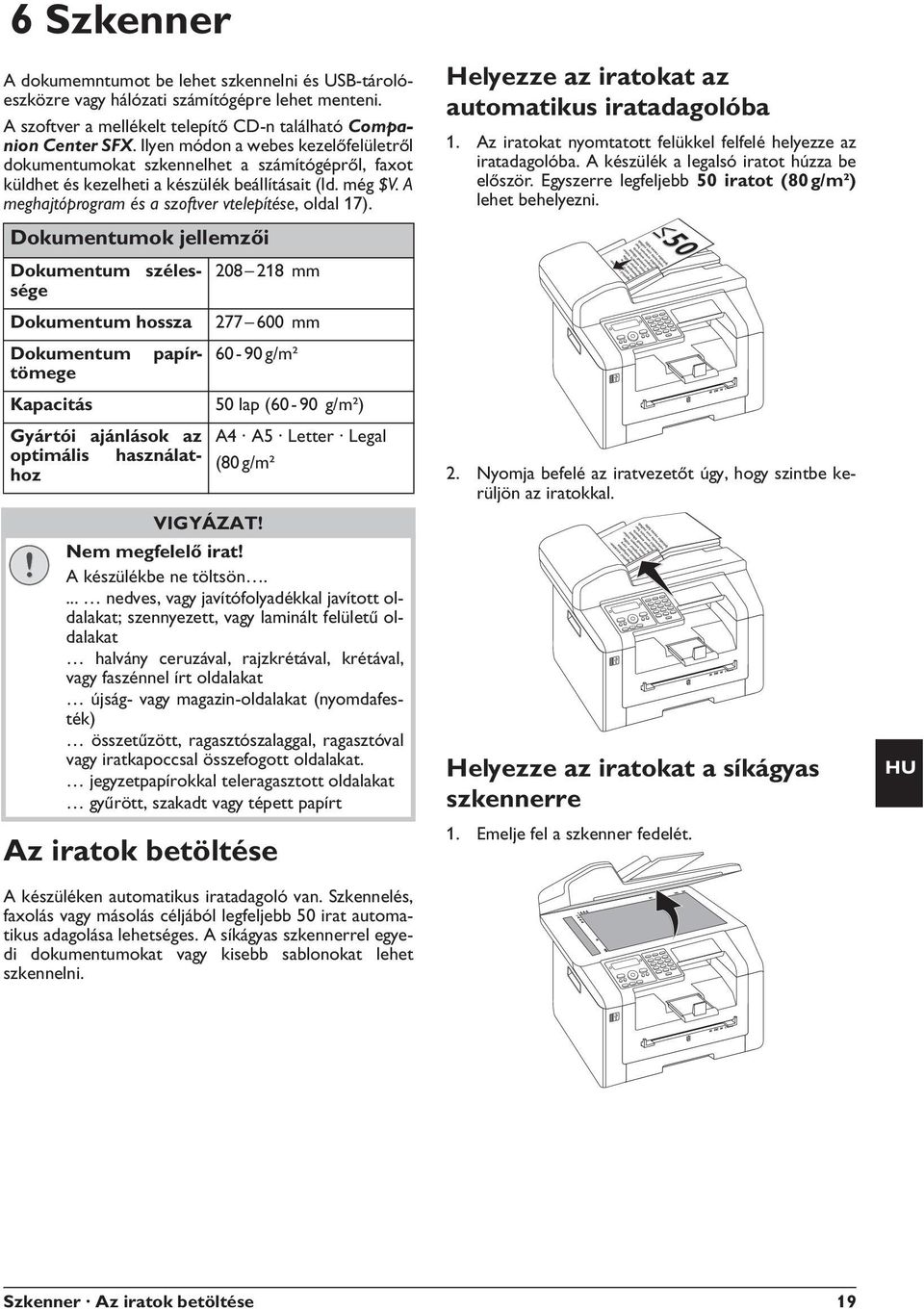

19 6 Szkenner Szkenner A dokumemntumot be lehet szkennelni és USB-tárolóeszközre vagy hálózati számítógépre lehet menteni. Dokumentumok jellemz i Companion Center A szoftver a mellékelt telepítő CD-n található Companion Center SFX. Ilyen módon a webes kezelőfelületről dokumentumokat szkennelhet a számítógépről, faxot küldhet és kezelheti a készülék beállításait (ld. még $V. A meghajtóprogram és a szoftver vtelepítése, oldal 17). Dokumentumok jellemzői Dokumentum szélessége mm Dokumentum hossza mm Dokumentum papírtömege g/m2 Kapacitás 50 lap (60-90 g/m2) Gyártói ajánlások az A4 A5 Letter Legal optimális használathoz (80 g/m2 Nem megfelel irat! Az iratok betöltése Az iratok betöltése Iratadagoló rés Nem megfelelő irat! A készülékbe ne töltsön.... nedves, vagy javítófolyadékkal javított oldalakat; szennyezett, vagy laminált felületű oldalakat halvány ceruzával, rajzkrétával, krétával, vagy faszénnel írt oldalakat újság- vagy magazin-oldalakat (nyomdafesték) összetűzött, ragasztószalaggal, ragasztóval vagy iratkapoccsal összefogott oldalakat. jegyzetpapírokkal teleragasztott oldalakat gyűrött, szakadt vagy tépett papírt A készüléken automatikus iratadagoló van. Szkennelés, faxolás vagy másolás céljából legfeljebb 50 irat automatikus adagolása lehetséges. A síkágyas szkennerrel egyedi dokumentumokat vagy kisebb sablonokat lehet szkennelni. Helyezze az iratokat az automatikus iratadagolóba 1. Az iratokat nyomtatott felükkel felfelé helyezze az iratadagolóba. A készülék a legalsó iratot húzza be először. Egyszerre legfeljebb 50 iratot (80 g/m2) lehet behelyezni. 2. Nyomja befelé az iratvezetőt úgy, hogy szintbe kerüljön az iratokkal. Helyezze az iratokat a síkágyas szkennerre 1. Emelje fel a szkenner fedelét. Szkenner Az iratok betöltése 19

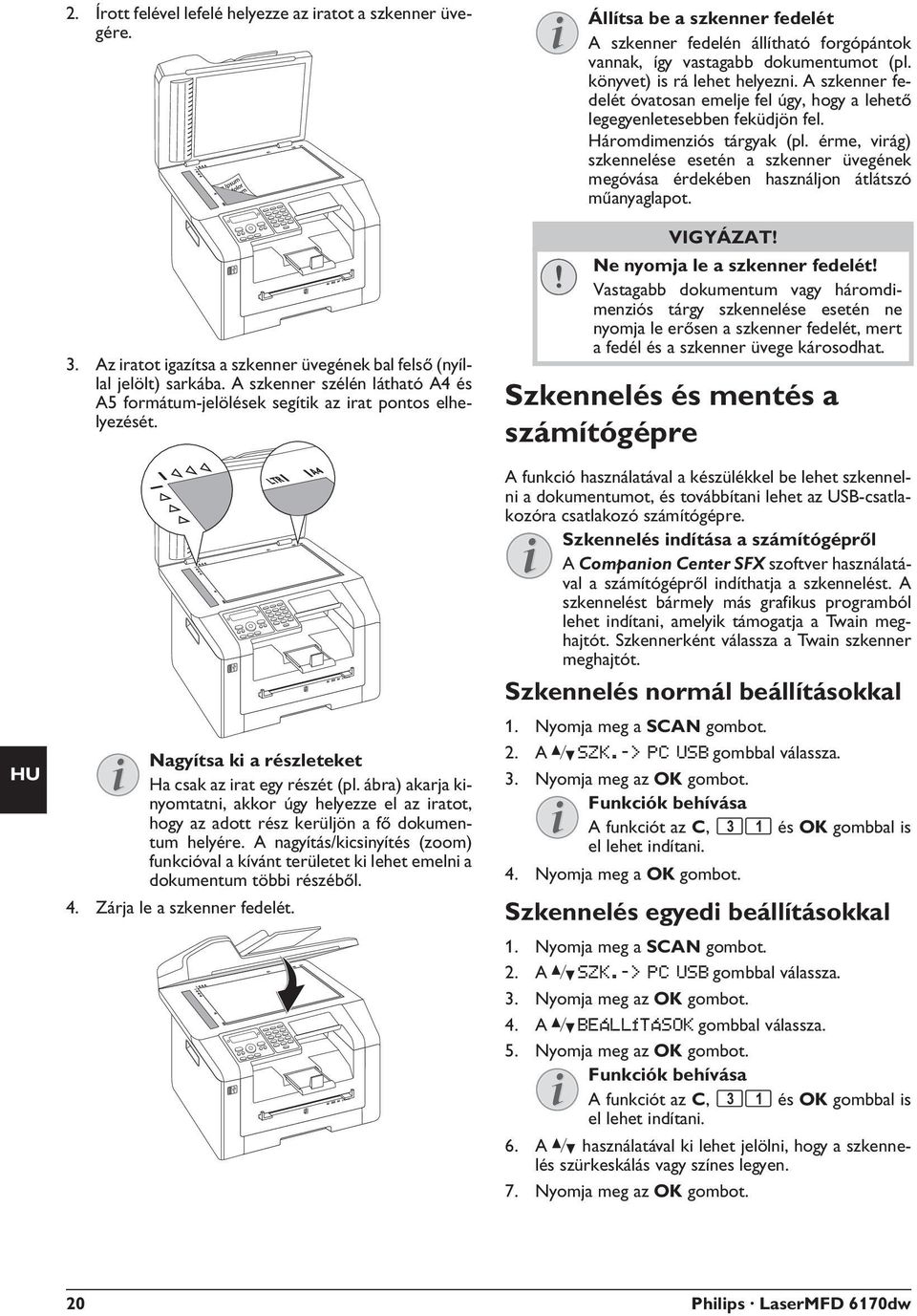

20 2. Írott felével lefelé helyezze az iratot a szkenner üvegére. 3. Az iratot igazítsa a szkenner üvegének bal felső (nyíllal jelölt) sarkába. A szkenner szélén látható A4 és A5 formátum-jelölések segítik az irat pontos elhelyezését. Nagyítsa ki a részleteket Ha csak az irat egy részét (pl. ábra) akarja kinyomtatni, akkor úgy helyezze el az iratot, hogy az adott rész kerüljön a fő dokumentum helyére. A nagyítás/kicsinyítés (zoom) funkcióval a kívánt területet ki lehet emelni a dokumentum többi részéből. 4. Zárja le a szkenner fedelét. Szkennelés és mentés a számítógépre Szkennelés és mentés a számítógépre Állítsa be a szkenner fedelét A szkenner fedelén állítható forgópántok vannak, így vastagabb dokumentumot (pl. könyvet) is rá lehet helyezni. A szkenner fedelét óvatosan emelje fel úgy, hogy a lehető legegyenletesebben feküdjön fel. Háromdimenziós tárgyak (pl. érme, virág) szkennelése esetén a szkenner üvegének megóvása érdekében használjon átlátszó műanyaglapot. Ne nyomja le a szkenner fedelét! Vastagabb dokumentum vagy háromdimenziós tárgy szkennelése esetén ne nyomja le erősen a szkenner fedelét, mert a fedél és a szkenner üvege károsodhat. A funkció használatával a készülékkel be lehet szkennelni a dokumentumot, és továbbítani lehet az USB-csatlakozóra csatlakozó számítógépre. Szkennelés indítása a számítógépr l Szkennelés indítása a számítógépről A Companion Center SFX szoftver használatával a számítógépről indíthatja a szkennelést. A szkennelést bármely más grafikus programból lehet indítani, amelyik támogatja a Twain meghajtót. Szkennerként válassza a Twain szkenner meghajtót. Szkennelés normál beállításokkal 1. Nyomja meg a SCAN gombot. 2. A [SZK.-> PC USB gombbal válassza. Funkciók behívása A funkciót az C, 31 és OK gombbal is el lehet indítani. 4. Nyomja meg a OK gombot. Szkennelés egyedi beállításokkal 1. Nyomja meg a SCAN gombot. 2. A [SZK.-> PC USB gombbal válassza. 4. A [BEÁLLÍTÁSOK gombbal válassza. 5. Nyomja meg az OK gombot. Funkciók behívása A funkciót az C, 31 és OK gombbal is el lehet indítani. 6. A [ használatával ki lehet jelölni, hogy a szkennelés szürkeskálás vagy színes legyen. 7. Nyomja meg az OK gombot. 20 Philips LaserMFD 6170dw
