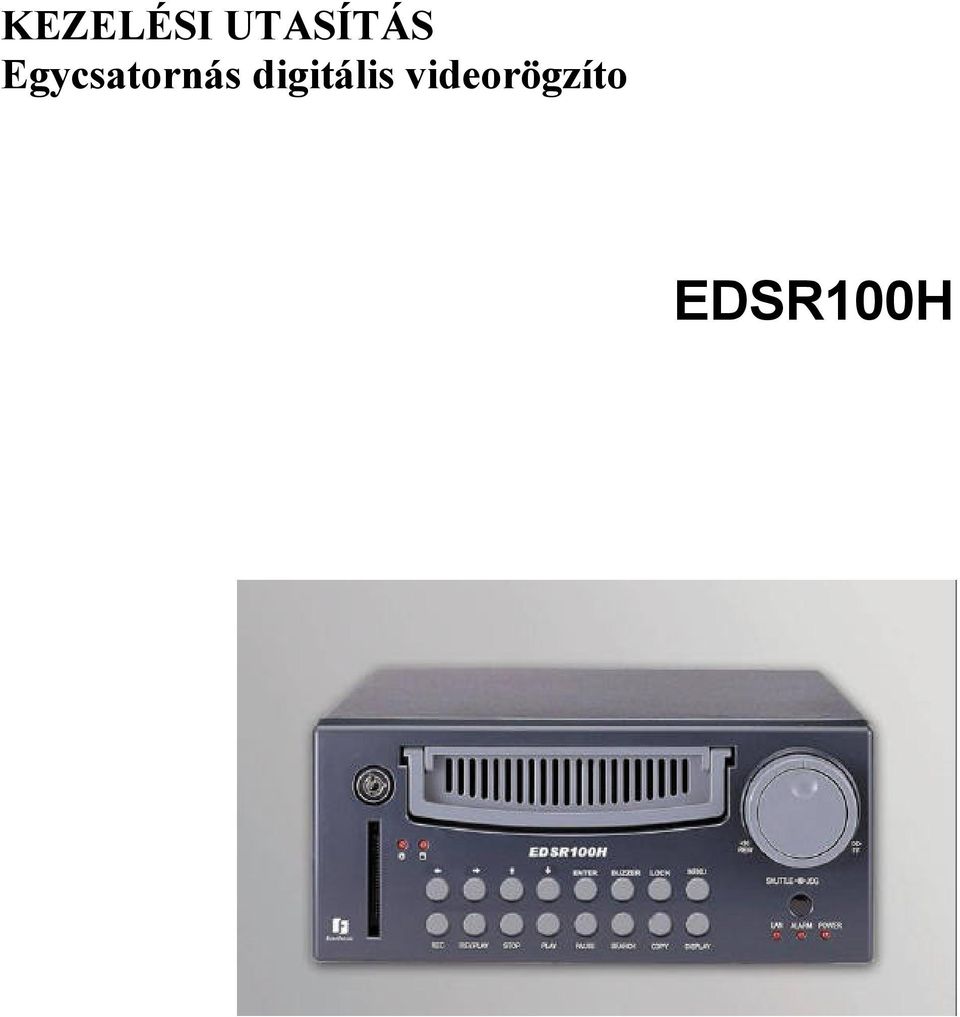

1 KEZELÉSI UTASÍTÁS Egycsatornás digitális videorögzíto EDSR100H

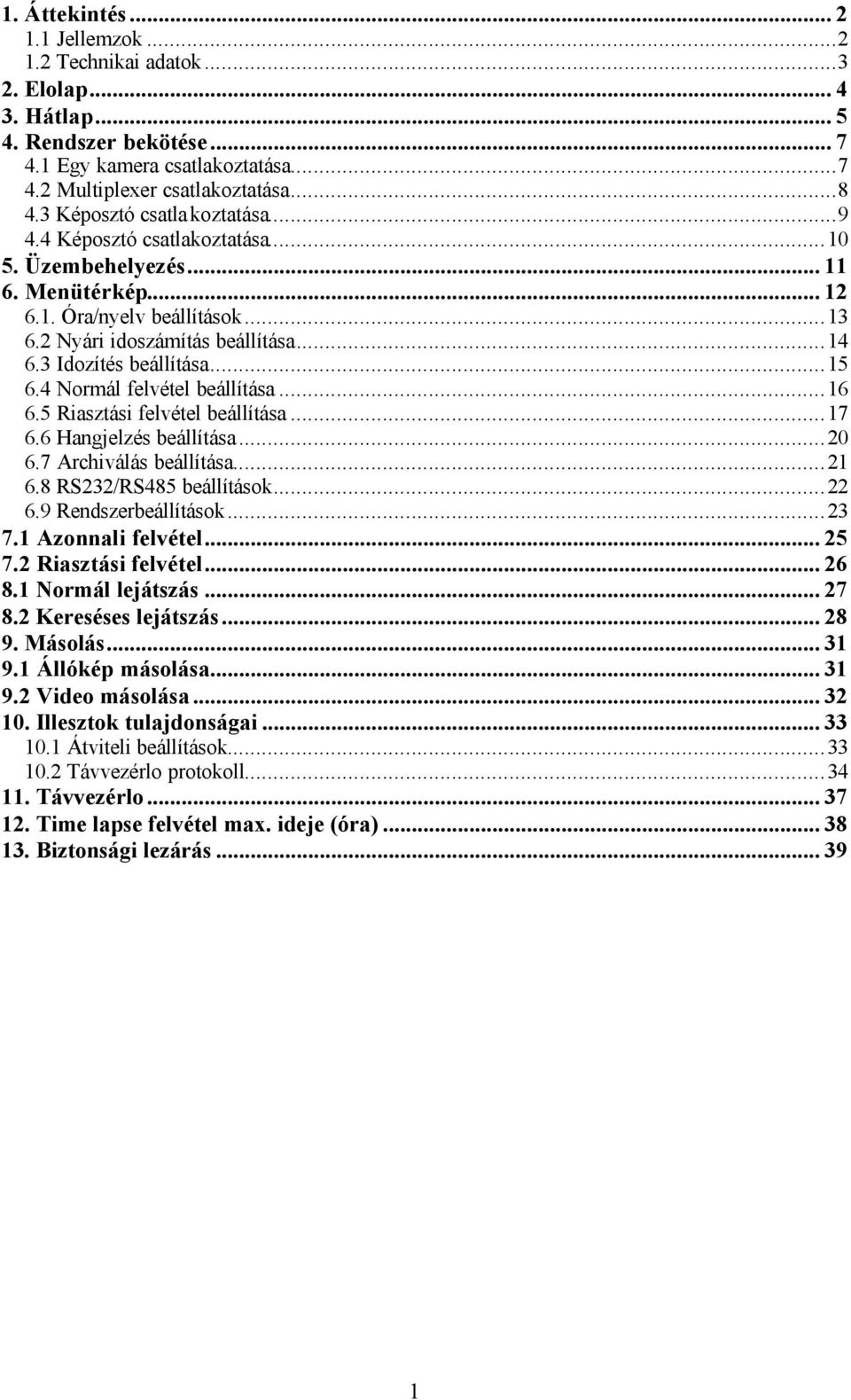

2 1. Áttekintés Jellemzok Technikai adatok Elolap Hátlap Rendszer bekötése Egy kamera csatlakoztatása Multiplexer csatlakoztatása Képosztó csatlakoztatása Képosztó csatlakoztatása Üzembehelyezés Menütérkép Óra/nyelv beállítások Nyári idoszámítás beállítása Idozítés beállítása Normál felvétel beállítása Riasztási felvétel beállítása Hangjelzés beállítása Archiválás beállítása RS232/RS485 beállítások Rendszerbeállítások Azonnali felvétel Riasztási felvétel Normál lejátszás Kereséses lejátszás Másolás Állókép másolása Video másolása Illesztok tulajdonságai Átviteli beállítások Távvezérlo protokoll Távvezérlo Time lapse felvétel max. ideje (óra) Biztonsági lezárás

3 1. Áttekintés 1.1 Jellemzok Kimagasló képminoséget biztosító digitális felvétel Merevlemezes tárolás, kikapcsolás nélkül cserélheto lemezzel Riasztás elotti felvétel Legtöbb multiplexerrel kompatibilis Valós ideju és lassított felvétel Változtatható felvételi sebesség, max 60/50 kép/mp (NTSC/PAL) Gyors keresés dátum/ido, riasztási események és felvételi lista szerint Tárolt video különbözo sebességu visszajátszása Tárcsás vezérlés a képenkénti vagy gyors/lassú nézéshez OSD menü Többszintu jelszavas védelem RS232 és RS485 kommunikációs port Stabil, nem PC alapú rendszer Állítható minoségu beépített M-JPEG tömörítés Hangfelvétel Az adatok tárolhatók Compact Flash kártyán Muveleti rendszernapló 2

4 1.2 Technikai adatok Videobemenet 1 áthurkolt videobemenet (BNC), 1Vp-p/75O Videokimenet 1 videokimenet (BNC), 1Vp-p/75O Videotömörítés M-JPEG Felbontás 720x484 (NTSC); 720x576 (PAL) Compact Flash Beépített CompactFlash kártyahely Riasztásbemenet Igen Riasztáskimenet Igen Audio 2 bemenet, 2 kimenet Videojelkiesés érzékelése Igen RS232 9 pólusú Eseménynapló Igen Merevlemez 3,5 IDE, kikapcsolás nélkül cserélheto Felvételi módok Folyamatos, time lapse, ütemezett vagy eseményre indított Felvételi sebesség Max 60/50 kép/mp (NTSC/PAL) Lejátszási sebesség Max 60/50 kép/mp (NTSC/PAL) Lejátszási keresés Dátum/ido szerint vagy szakasz szerint Beállítás OSD menü Felhasználói felület Menü Felhasználói bevitel Gombok az elolapon RS485 RJ11 csatlakozó Watchdog óra Igen Teljesítményfelvétel 60W Áramforrás VAC Méretek 320,8mm x 215mm x 99,2mm Muködési homérséklet 0 C C Óra Valós ideju 3

5 2. Elolap Gombok: 6 NYÍLGOMBOK: Kurzor mozgatása balra/jobbra: Érték megváltoztatása: ENTER Kiválasztás vagy választott adat megerosítése BUZZER A csipogó ki/bekapcsolása minden eseményre LOCK A gomb nyomvatartásával az elolapi billentyuzet lezárható MENU Rendszerbeállítási menü REC Felvétel indítása REV.PLAY Lejátszás visszafelé STOP Felvétel vagy lejátszás megállítása PLAY Lejátszás PAUSE Kép kimerevítése SEARCH Keresomenü COPY Kimerevítés vagy lejátszás közben a kép vagy video mentése a CF kártyára DISPLAY Információk kijelzése Kijelzés KI Record 002HR 2003/04/24 10:41:00 Ido/dátum, muködési állapot kijelzése Record 002HR Disk:120GB 2003/04/24 10:41:00 Ido/dátum, muködési állapot, lemezállapot kijelzése 1. HDD kulcs Kulcs a merevlemez rögzítésére (illetéktelen kivétel ellen) 2. Merevlemez hely A merevlemez helye 3. Tárcsa Külso: Lejátszáskor gyors elore/visszatekerés Kimerevítésnél a kép lassú elore/visszaléptetése Belso: Kimerevítésnél képenkénti elore/visszaléptetés Menüben a menüképernyok közötti léptetés 4. Távirányító Infravörös távirányító vevo 5. Compact Flash kártyahely 6. LEDek Táp, hálózat és riasztás LEDek 4

6 3. Hátlap Táp Tápbemenet Audio Audio IN audiobemenet felvételhez Audio OUT az audiokimenet ki/bekapcsolható a menüben Az audiobemenet muködése SW2 Ki/néma SW1 Hang lejátszás Audio IN A Audio OUT SW1 muködése Felvételkor vagy készenléti állapotban a SW1 az Audio IN-re van kapcsolva. Lejátszáskor a SW1 a SW2 kimenetére van kapcsolva. SW2 muködése Ha a Lejátszás hanggal be van kapcsolva, a SW2 a Hang lejátszásra van kapcsolva. Ha a Lejátszás hanggal le van tiltva, nincs audiokimenet. 3. Multiplexer fo monitor Videobemenet (BNC), multiplexer fo monitorjához kötve 4. Monitor Videokimenet (BNC), fo monitorhoz csatlakoztatva (Belso áramkör) SW3 FO MONITOR BELSO VIDEO MONITOR KIMENET Amikor a rendszer Menü, Keresés vagy Másolás módban van, a belso video a monitorkimenetre van csatlakoztatva, így a felhasználó teljes képernyos menüt lát. A többi módokban a multiplexer fo monitorról jövo videojel a MONITOR OUT -on hurkolódik át. 5

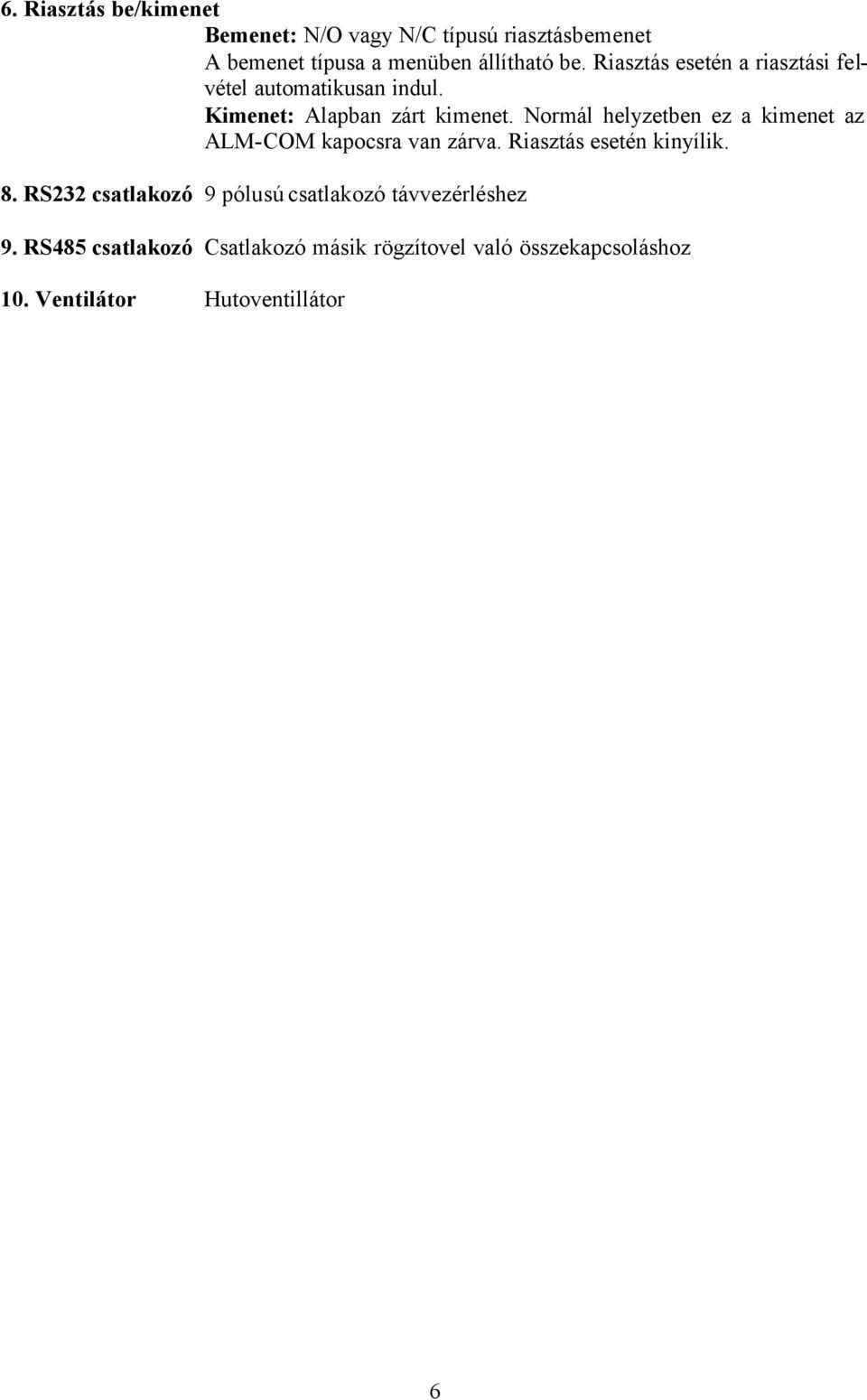

7 6. Riasztás be/kimenet Bemenet: N/O vagy N/C típusú riasztásbemenet A bemenet típusa a menüben állítható be. Riasztás esetén a riasztási felvétel automatikusan indul. Kimenet: Alapban zárt kimenet. Normál helyzetben ez a kimenet az ALM-COM kapocsra van zárva. Riasztás esetén kinyílik. 8. RS232 csatlakozó 9 pólusú csatlakozó távvezérléshez 9. RS485 csatlakozó Csatlakozó másik rögzítovel való összekapcsoláshoz 10. Ventilátor Hutoventillátor 6

8 4. Rendszer bekötése 4.1 Egy kamera csatlakoztatása (1) (2) Audiokimenet (3) Fo monitor (1) Videokimenet A kamera videokimenete a hátlap videobemenetére csatlakozik. (2) Audiokimenet A kamera audiokimenete a hátlap audiobemenetére csatlakozik. (3) Rendszer fo monitorkimenet A fo monitor a VIDEO OUT 1 csatlakozóhoz csatlakozik. Megj.: A normál felvétel beállításai menüben a MULTIPLEXER-t KI kell kapcsolni. 7

9 4.2 Multiplexer csatlakoztatása Multiplexer (3) (2) (1) (4) Fo monitor (1) MULTIPLEXER VCR OUT Ez a hátlap Video IN bemenetére csatlakozik. (2) MULTIPLEXER VCR IN Ez a hátlap Video OUT 1 bemenetére csatlakozik. (3) MULTIPLEXER MAIN MONITOR OUTPUT Ez a hátlap MUX Main Monitor IN bemenetére csatlakozik. (4) Rendszer fo monitorkimenet A fo monitor a fo monitor kimenetére csatlakozik. Megj.: A normál felvétel beállításai menüben a MULTIPLEXER-t BE kell kapcsolni. 8

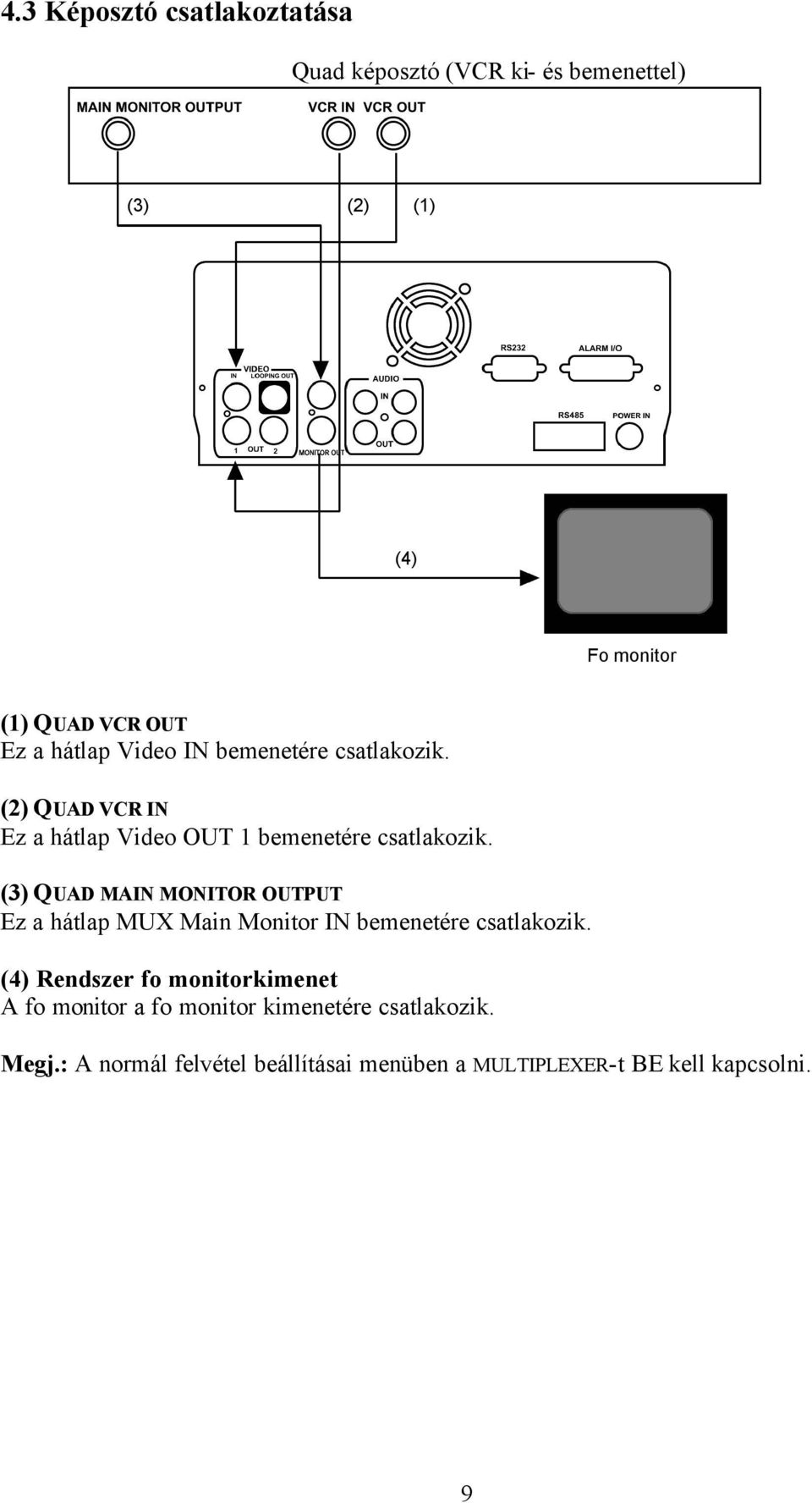

10 4.3 Képosztó csatlakoztatása Quad képosztó (VCR ki- és bemenettel) (3) (2) (1) (4) Fo monitor (1) QUAD VCR OUT Ez a hátlap Video IN bemenetére csatlakozik. (2) QUAD VCR IN Ez a hátlap Video OUT 1 bemenetére csatlakozik. (3) QUAD MAIN MONITOR OUTPUT Ez a hátlap MUX Main Monitor IN bemenetére csatlakozik. (4) Rendszer fo monitorkimenet A fo monitor a fo monitor kimenetére csatlakozik. Megj.: A normál felvétel beállításai menüben a MULTIPLEXER-t BE kell kapcsolni. 9

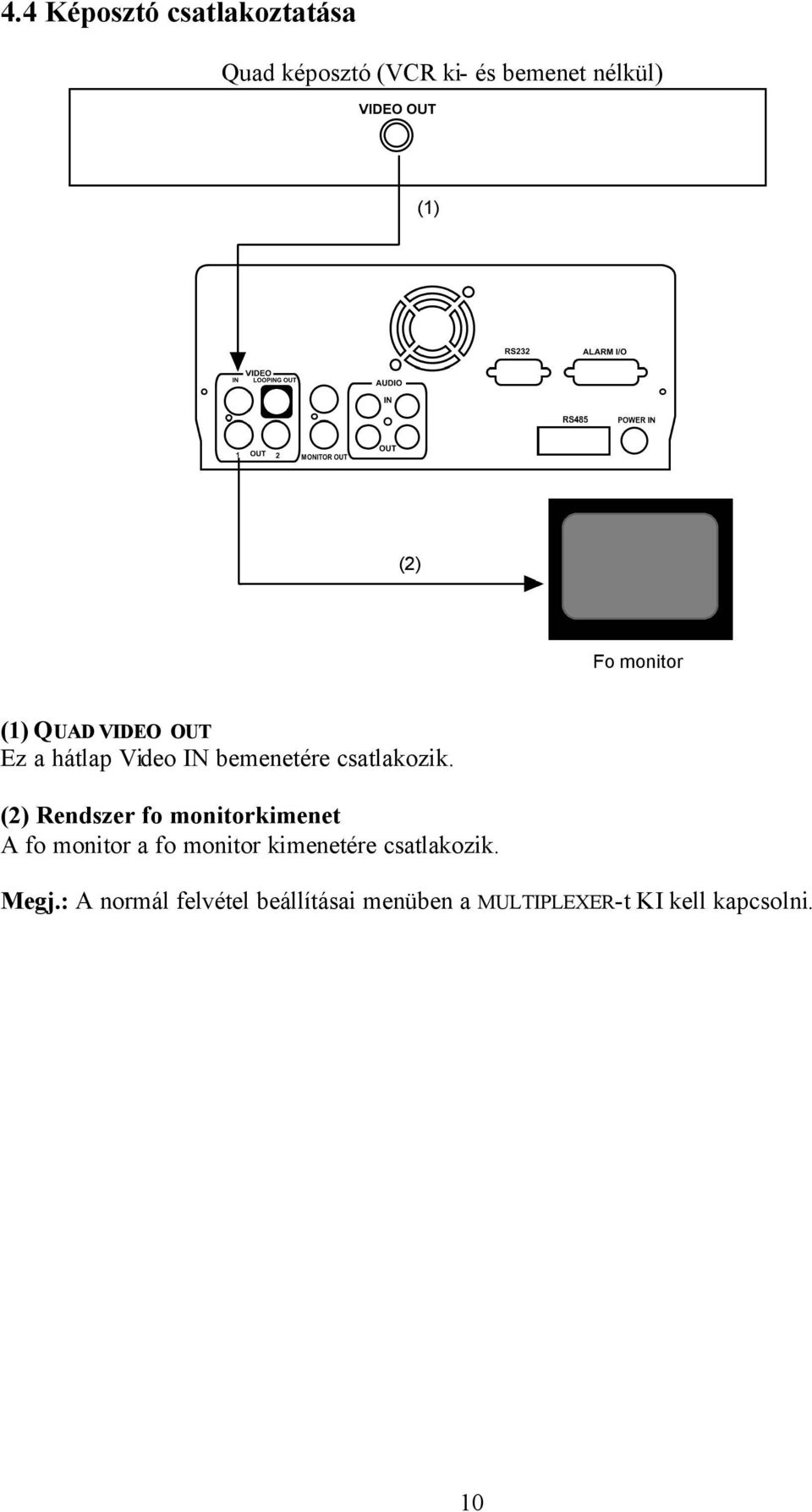

11 4.4 Képosztó csatlakoztatása Quad képosztó (VCR ki- és bemenet nélkül) (1) (2) Fo monitor (1) QUAD VIDEO OUT Ez a hátlap Video IN bemenetére csatlakozik. (2) Rendszer fo monitorkimenet A fo monitor a fo monitor kimenetére csatlakozik. Megj.: A normál felvétel beállításai menüben a MULTIPLEXER-t KI kell kapcsolni. 10

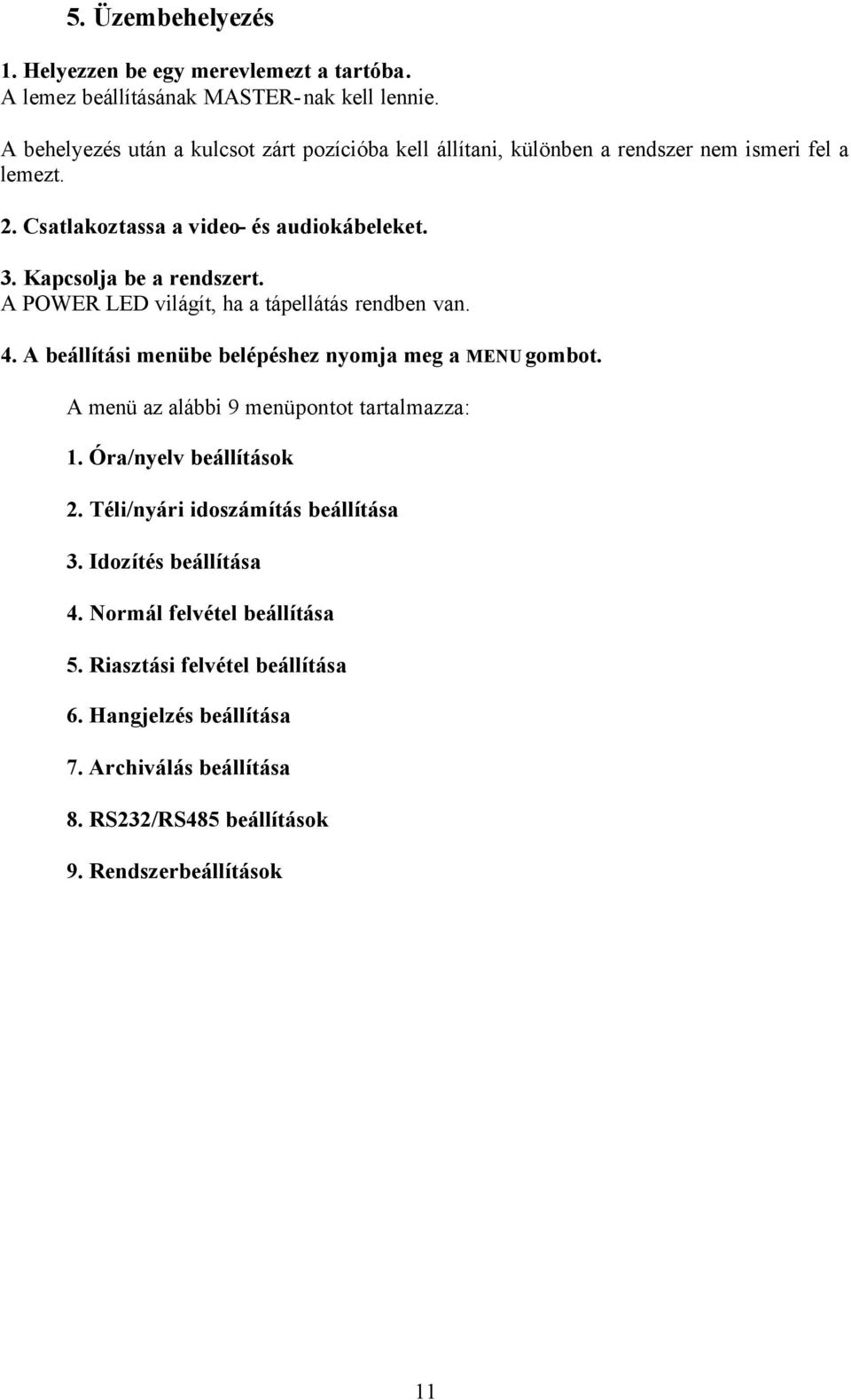

12 5. Üzembehelyezés 1. Helyezzen be egy merevlemezt a tartóba. A lemez beállításának MASTER-nak kell lennie. A behelyezés után a kulcsot zárt pozícióba kell állítani, különben a rendszer nem ismeri fel a lemezt. 2. Csatlakoztassa a video- és audiokábeleket. 3. Kapcsolja be a rendszert. A POWER LED világít, ha a tápellátás rendben van. 4. A beállítási menübe belépéshez nyomja meg a MENU gombot. A menü az alábbi 9 menüpontot tartalmazza: 1. Óra/nyelv beállítások 2. Téli/nyári idoszámítás beállítása 3. Idozítés beállítása 4. Normál felvétel beállítása 5. Riasztási felvétel beállítása 6. Hangjelzés beállítása 7. Archiválás beállítása 8. RS232/RS485 beállítások 9. Rendszerbeállítások 11

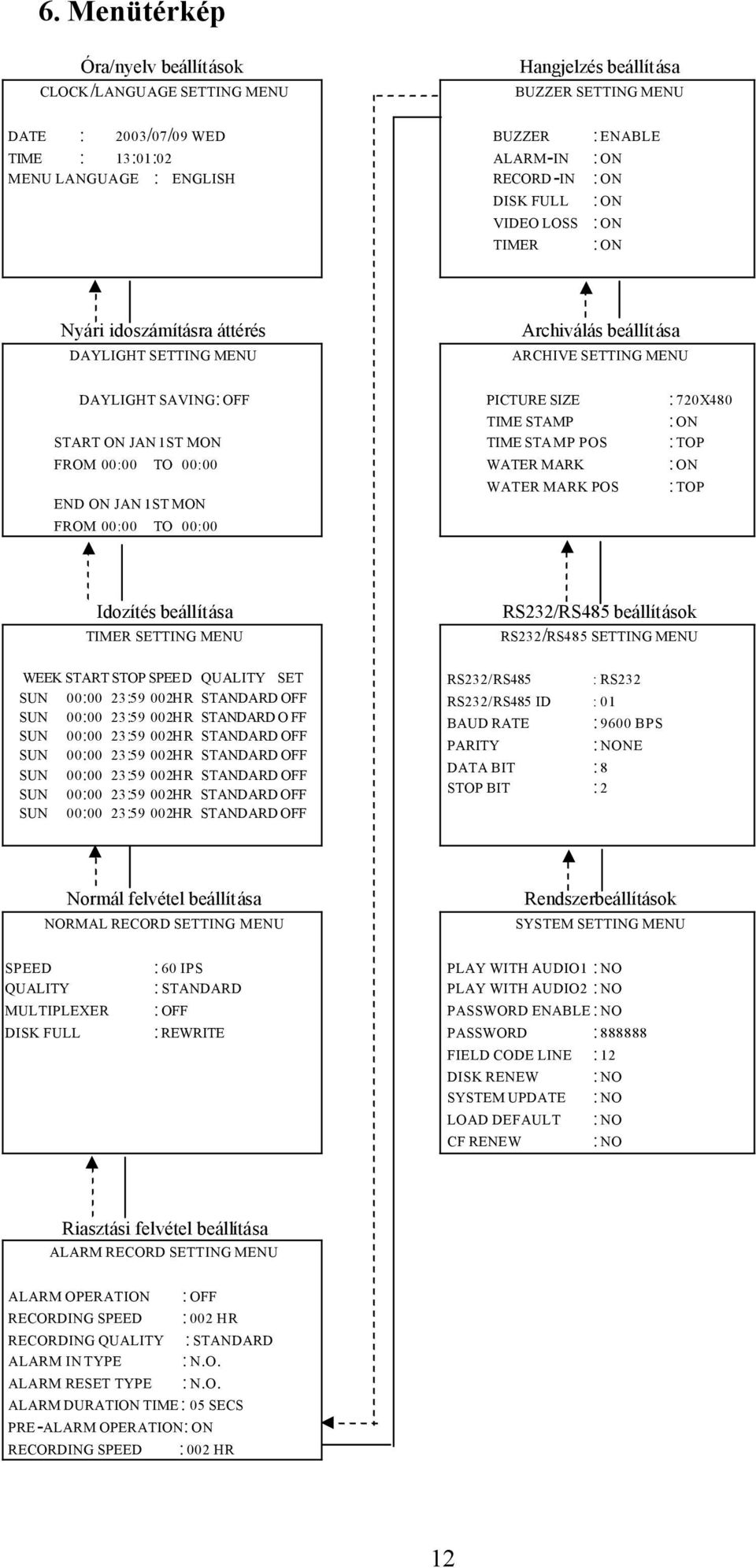

13 6. Menütérkép Óra/nyelv beállítások CLOCK/LANGUAGE SETTING MENU Hangjelzés beállítása BUZZER SETTING MENU DATE : 2003/07/09 WED TIME : 13:01:02 MENU LANGUAGE : ENGLISH BUZZER : ENABLE ALARM-IN : ON RECORD-IN : ON DISK FULL : ON VIDEO LOSS : ON TIMER : ON Nyári idoszámításra áttérés DAYLIGHT SETTING MENU Archiválás beállítása ARCHIVE SETTING MENU DAYLIGHT SAVING: OFF START ON JAN 1ST MON FROM 00:00 TO 00:00 END ON JAN 1ST MON FROM 00:00 TO 00:00 PICTURE SIZE TIME STAMP TIME STAMP POS WATER MARK WATER MARK POS : 720X480 : ON : TOP : ON : TOP Idozítés beállítása TIMER SETTING MENU WEEK START STOP SPEED QUALITY SET SUN 00:00 23:59 002HR STANDARD OFF SUN 00:00 23:59 002HR STANDARD O FF SUN 00:00 23:59 002HR STANDARD OFF SUN 00:00 23:59 002HR STANDARD OFF SUN 00:00 23:59 002HR STANDARD OFF SUN 00:00 23:59 002HR STANDARD OFF SUN 00:00 23:59 002HR STANDARD OFF RS232/RS485 RS232/RS485 beállítások RS232/RS485 SETTING MENU : RS232 RS232/RS485 ID : 01 BAUD RATE : 9600 BPS PARITY : NONE DATA BIT : 8 STOP BIT : 2 Normál felvétel beállítása NORMAL RECORD SETTING MENU Rendszerbeállítások SYSTEM SETTING MENU SPEED QUALITY MULTIPLEXER DISK FULL : 60 IPS : STANDARD : OFF : REWRITE PLAY WITH AUDIO1 : NO PLAY WITH AUDIO2 : NO PASSWORD ENABLE : NO PASSWORD : FIELD CODE LINE : 12 DISK RENEW : NO SYSTEM UPDATE : NO LOAD DEFAULT : NO CF RENEW : NO Riasztási felvétel beállítása ALARM RECORD SETTING MENU ALARM OPERATION RECORDING SPEED RECORDING QUALITY ALARM IN TYPE ALARM RESET TYPE : OFF : 002 HR : STANDARD : N.O. : N.O. ALARM DURATION TIME: 05 SECS PRE-ALARM OPERATION: ON RECORDING SPEED : 002 HR 12

14 6.1. Óra/nyelv beállítások CLOCK/LANGUAGE SETTING MENU DATE : 2003/07/09 WED TIME : 13:01:02 MENU LANGUAGE : ENGLISH VERSION: 1.00, 04/24/2003 Ebben a pontban megadható: 1. Dátum: aktuális dátum Év: Hónap: Nap: Ido: aktuális ido Óra: Perc: Másodperc: Menü nyelve: angol Kurzor mozgatása balra/jobbra: Érték megváltoztatása: 13

15 6.2 Nyári idoszámítás beállítása DAYLIGHT SAVING SETTING MENU DAYLIGHT SAVING: OFF START ON JAN 1ST MON FROM 00:00 TO 00:00 END ON JAN 1ST MON FROM 00:00 TO 00:00 Ebben a pontban megadható: A nyári idoszámításra való automatikus áttérés Automatikus áttérés: Letiltva vagy engedélyezve Kezdete: Vége: JAN : a nyilakkal beállítható az áttérés hónapja ELSO : áttérés hete VASÁRNAP : áttérés napja ELOZO IDO ÚJ IDO : változás (hány óráról hány órára) JAN : a nyilakkal beállítható az áttérés hónapja ELSO : áttérés hete VASÁRNAP : áttérés napja ELOZO IDO ÚJ IDO : változás (hány óráról hány órára) Kurzor mozgatása balra/jobbra: Érték megváltoztatása: 14

16 6.3 Idozítés beállítása TIMER SETTING MENU WEEK START STOP SPEED QUALITY SET SUN 00:00 23:59 002HR STANDARD OFF SUN 00:00 23:59 002HR STANDARD OFF SUN 00:00 23:59 002HR STANDARD OFF SUN 00:00 23:59 002HR STANDARD OFF SUN 00:00 23:59 002HR STANDARD OFF SUN 00:00 23:59 002HR STANDARD OFF A felvétel beállítható, hogy a megadott idoben induljon vagy leálljon. Az idozítés egy hétre elore megadható. 1. Hét A programozott idozítés napja 2. Indítás Felvétel kezdete 3. Leállítás Felvétel vége 4. Sebesség Ha a Sebességformátum ÓRA-ra van állítva, a felvételi sebesség 2/3 (NTSC/PAL) órától egészen 960 óráig állítható. Ha a Sebességformátum IPS-re (kép/sec) van állítva, a felvételi sebesség 1-60/1-50 (NTSC/PAL) IPS-ig állítható. 5. Minoség Legalacsonyabb Alacsony Alap Normál Magas Kiváló : 15KB : 19KB : 23KB : 27KB : 31KB : 35KB 6. Beállítás BE : idozítés bekapcsolva KI : idozítés kikapcsolva Kurzor mozgatása balra/jobbra: Érték megváltoztatása: 15

17 6.4 Normál felvétel beállítása NORMAL RECORD SETTING MENU SPEED QUALITY : 002 HR : STANDARD MULTIPLEXER : OFF DISK FULL : REWRITE Ebben a pontban megadható: 1. Sebesség Felvétel sebessége 2. Minoség Videotömörítés minosége Legalacsonyabb Alacsony Alap Normál Magas Kiváló : 15KB : 20KB : 25KB : 30KB : 35KB : 40KB 3. Multiplexer KI/BE: kiválasztható a Multiplexer csatlakoztatás vagy az egy kamera csatlakoztatása. BE: a MUX MAIN MONITOR csatlakozó áthurkolódik a fo monitorkimenetre, ha a rögzíto nem menü módban van. KI: a fo monitor úgy viselkedik, mint a videokimenet 4. Lemez megtelt Leállítás: a lemez megtelésekor a felvétel leáll Felülírás: a lemez megtelésekor a felvétel folytatódik a régebbi felvétel felülírásával Kurzor mozgatása balra/jobbra: Érték megváltoztatása: 16

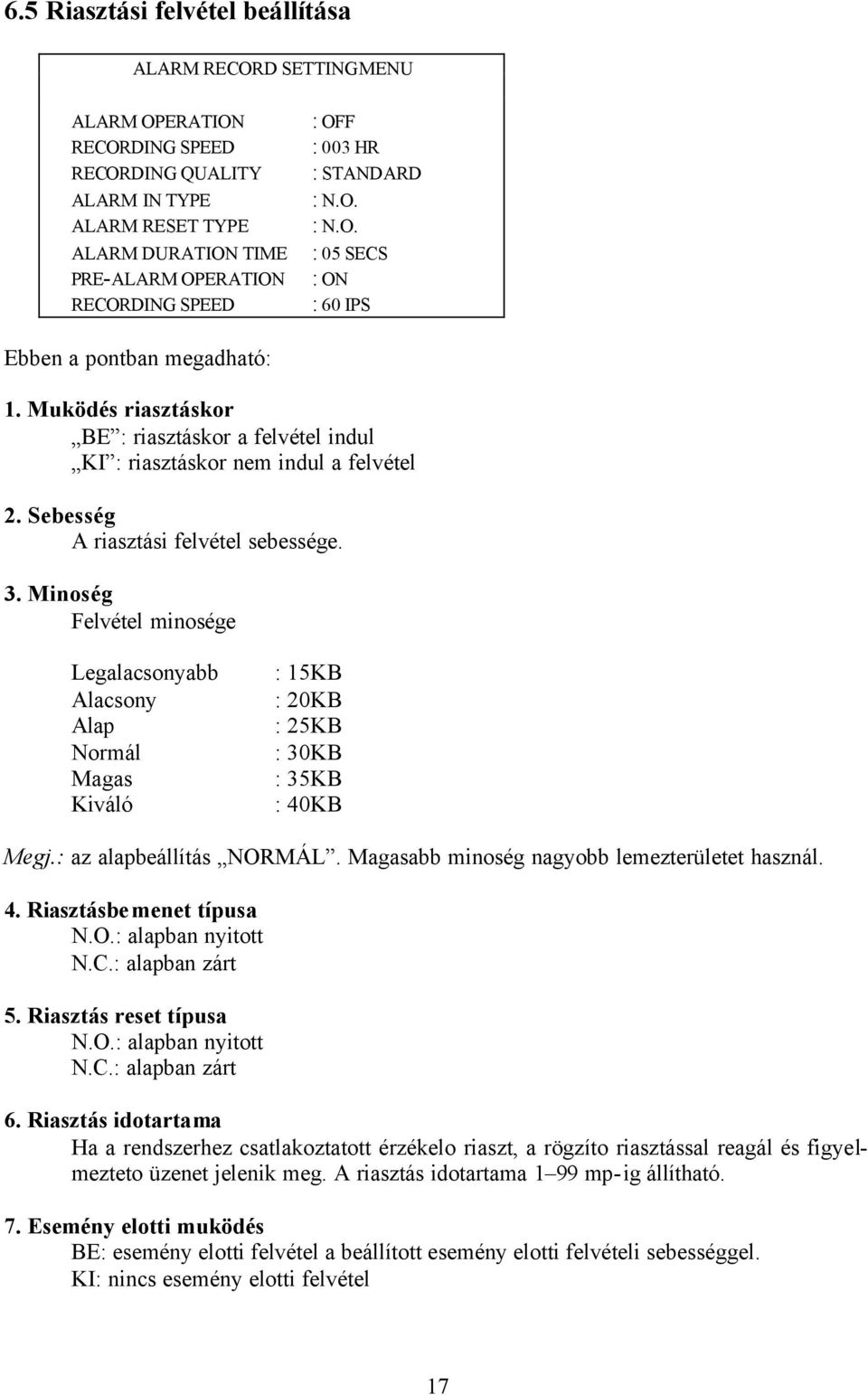

18 6.5 Riasztási felvétel beállítása ALARM RECORD SETTING MENU ALARM OPERATION RECORDING SPEED RECORDING QUALITY ALARM IN TYPE ALARM RESET TYPE ALARM DURATION TIME PRE-ALARM OPERATION RECORDING SPEED : OFF : 003 HR : STANDARD : N.O. : N.O. : 05 SECS : ON : 60 IPS Ebben a pontban megadható: 1. Muködés riasztáskor BE : riasztáskor a felvétel indul KI : riasztáskor nem indul a felvétel 2. Sebesség A riasztási felvétel sebessége. 3. Minoség Felvétel minosége Legalacsonyabb Alacsony Alap Normál Magas Kiváló : 15KB : 20KB : 25KB : 30KB : 35KB : 40KB Megj.: az alapbeállítás NORMÁL. Magasabb minoség nagyobb lemezterületet használ. 4. Riasztásbemenet típusa N.O.: alapban nyitott N.C.: alapban zárt 5. Riasztás reset típusa N.O.: alapban nyitott N.C.: alapban zárt 6. Riasztás idotartama Ha a rendszerhez csatlakoztatott érzékelo riaszt, a rögzíto riasztással reagál és figyelmezteto üzenet jelenik meg. A riasztás idotartama 1 99 mp-ig állítható. 7. Esemény elotti muködés BE: esemény elotti felvétel a beállított esemény elotti felvételi sebességgel. KI: nincs esemény elotti felvétel 17

19 8. Felvételi sebesség Az esemény elotti periódus felvételi sebessége 9. Esemény elotti idotartam Az esemény elotti periódus idotartama (2/3 órás sebességnél kb. 5 mp) Megj.: Ha a rögzíto készenléti állapotában vagy normál felvétel kozben történik riasztás, a minoség megegyezik a normál felvétel minoségével. Ha idozített felvétel közben történik riasztás, a minoség megegyezik az idozített felvételi minoséggel. Riasztáskimenet A kimenetnek kétféle bekötése van: Alapban nyitott kimenet Alapban zárt kimenet 18

20 Riasztásbemenet és riasztás reset 1 riasztásbemenet van az 1 csatornának megfeleloen +1 riasztás reset. A riasztásbemenet beállítható, hogy alapban zárt vagy nyitott legyen. Riasztásbemenet Riasztásjel esetén a rögzíto riasztási üzenetet jelenít meg hangjelzést ad (ha az be van kapcsolva) A riasztásbemenet beállítható alapban zártra vagy alapban nyitottra. Alapban nyitott: bemenet alaphelyzetben nyitott, ha földre záródik, az riasztást jelent. Alapban zárt: bemenet alaphelyzetben földre zárt, ha kinyílik, az riasztást jelent. Kurzor mozgatása balra/jobbra: Érték megváltoztatása: 19

21 6.6 Hangjelzés beállítása BUZZER SETTING MENU BUZZER ALARM-IN RECORD-IN DISK FULL VIDEO LOSS TIMER : DISABLE : ON : ON : ON : ON : OFF A hangjelzést az alábbiak szerint lehet ki/bekapcsolni és eseményekhez rendelni: 1. Hangjelzés: ENGEDÉLYEZVE : hangjelzések engedélyezve LETILTVA : hangjelzések letiltva 2. Riasztás BE: hangjelzés riasztás esetén 3. Felvétel be BE: hangjelzés, ha jel érkezik a FELVÉTEL BE kapocsra 4. Lemez megtelt BE: hangjelzés, ha a lemez 99,7%-osan megtelt 5. Videojel kiesés BE: hangjelzés, ha a videojel megszunik valamelyik bemeneten 6. Idozítés BE: hangjelzés, ha idozített felvétel indul Kurzor mozgatása balra/jobbra: Érték megváltoztatása: 20

22 6.7 Archiválás beállítása ARCHIVE SETTING MENU PICTURE SIZE TIME STAMP TIME STAMP POS WATER MARK WATER MARK POS MULTIPLEXER : 720X480 : ON : BOTTOM : ON : BOTTOM : NONE Ebben a pontban megadható: 1. Képméret A CF kártyára másolandó kép mérete Nagy: 720x480/720x560 NTSC/PAL Kicsi: 352x240/352x288 NTSC/PAL 2. Idobélyegzo BE: kártyára a másolt képen megjelenik az idobélyegzo KI: kártyára a másolt képen nincs idobélyegzo 3. Idobélyegzo helye LENT: idobélyegzo a kép alsó szélén FENT: idobélyegzo a kép felso szélén 4. Vizjel BE: kártyára a másolt képen vízjel jelenik meg KI: kártyára a másolt képen nincs vízjel 5. Vizjel helye LENT: vízjel a kép alsó szélén FENT: vízjel a kép felso szélén 6. Multiplexer Választható multiplexerek: NINCS/EVERFOCUS 4BDX/ EVERFOCUS 4CDX/ EVERFOCUS 16CTX/ROBOT MU99P/APPRO MPX-9016/DM N-PRITE4/ATV QSP-860MPX Kurzor mozgatása balra/jobbra: Érték megváltoztatása: 21

23 6.8 RS232/RS485 beállítások RS232/RS485 SETTING MENU RS232/RS485 : RS232 RS232/RS485 ID : 01 BAUD RATE : 9600 PARITY : NONE DATA BIT : 8 STOP BIT : 2 Ebben a pontban megadható: 1. RS232/ RS485: kiválasztható, melyik legyen aktív 2. RS232/ RS485 azonosító: Ha több rögzíto van összekapcsolva, mindegyiknek saját azonosító adható, a videorögzíto azonosítója lehet 001 vagy Sebesség: az adatátvitel 6 különbözo sebességgel történhet: 1200 baud, 2400 baud, 4800 baud, baud és baud. A gyári alap 9600 baud. 4. Paritás: a paritás lehet: nincs, páratlan, páros 5. Adatbit: lehet 8 vagy 7 6. Stopbit: 1 vagy 2 22

24 6.9 Rendszerbeállítások SYSTEM SETTING MENU PLAY WITH AUDIO 1 : ON PLAY WITH AUDIO 2 : ON PASSWORD ENABLE : OFF PASSWORD : FIELD CODE LINE : 12 DISK RENEW : NO SYSTEM UPDATE : NO LOAD DEFAULT : NO CF RENEW : FAT 16 Ebben a pontban megadható: 1. Lejátszás hanggal 1 Lejátszás hanggal 2 BE/KI: lejátszás hanggal vagy anélkül. 2. Jelszó engedélyezése A jelszó megakadályozza, hogy illetéktelenek megváltoztassák a rendszer beállításait. BE: a rendszermenübe való belépéshez jelszó szükséges. KI: a rendszermenübe való belépéshez nem szükséges jelszó. 3. Jelszó A jelszó 6 db, 1-8-ig terjedo számjegybol állhat. Ha a jelszó engedélyezve van, a rendszer jelszót kér, ha a LOCK gomb megnyomásával a felhasználó aktiválni akarja az elolapi billentyuzetet. PASSWORD: ****** 4. Mezokód vonal Ha a rögzíto multiplexerhez van csatlakoztatva, ezzel lehet módosítani a multiplexer mezokódját. Értékei: Az alap 13, ami a legtöb multiplexerhez megfelelo. Ha mezokód vonal megjelenik visszajátszáskor a kép tetején, csökkenteni kell. Ha a multiplexerek nem megfeleloen játszanak le, növelni kell. 5. Lemez törlése Ezzel a merevlemez teljes tartalma törölheto. 6. Rendszerfrissítés Másolja a frissített adatokat a CF kártyára a PC-n, helyezze a kártyát a rögzítobe és nyomja meg az ENTER gombot. A képernyon a READING PROGRAM... (program olvasása) jelenik meg a folyamat közben. A muvelet végén a SUCCESS (siker) jelenik meg. Megj.: frissítés után indítsa újra a rendszert. 23

25 7. Gyári alap betöltése IGEN: A rendszer visszaállítása gyári alapra. 8. CF kártya formázása IGEN: a CF kártya teljes törlése Kurzor mozgatása balra/jobbra: Érték megváltoztatása: 24

26 7.1 Azonnali felvétel Nyomja meg a REC gombot a felvétel indításához. A felvétel elindul, a felvett anyag rögzítodik a merevlemezre. RECORD 002 HR REC A felvétel sebessége és minosége normál felvétel beállításában adható meg. A képernyon a RECORD (felvétel) jelenik meg. A leállításhoz nyomja meg a STOP gombot. STOP Ha a merevlemez megtelik, a felvétel leáll, vagy felülírja a régi felvételt, beállítástól függoen. 25

27 7.2 Riasztási felvétel A felvétel automatikusan indul, ha riasztás történik, a riasztási periódus végén leáll. Az azonnali és az idozített felvétel riasztáskor leáll. MENU A riasztási felvétel beállításaihoz nyomja meg a MENU gombot és a tárcsa forgatásával lépjen a riasztási felvétel beállításai pontra. 1. Muködés riasztáskor BE : riasztáskor a felvétel indul KI : riasztáskor nem indul a felvétel 2. Sebesség A riasztási felvétel sebessége. 3. Minoség Felvétel minosége Legalacsonyabb Alacsony Alap Normál Magas Kiváló : 15KB : 19KB : 23KB : 27KB : 31KB : 35KB 4. Riasztásbemenet típusa Adja meg a bemenet típusát (alapban zárt vagy alapban nyitott) 5. Riasztás reset Adja meg a bemenet típusát (alapban zárt vagy alapban nyitott) 6. Riasztás idotartama 5 mp végtelen 7. Esemény elotti muködés BE: esemény elotti felvétel engedélyezve KI: esemény elotti felvétel letiltva 8. Felvételi sebesség Az esemény elotti periódus felvételi sebessége 26

28 8.1 Normál lejátszás 1. Lejátszás A PLAY gomb megnyomására elindul az utolsó felvételi szakasz lejátszása. PLAY REV.PLAY 2. Megállítás A REV.PLAY gomb megnyomására elindul az utolsó felvételi szakasz lejátszása visszafelé. A STOP gomb megnyomására a lejátszás megáll. STOP 3. Gyors elore/visszatekerés Nyomja meg a PLAY gombot a lejátszás indításához. PLAY 4. Lassított lejátszás elore/vissza A gyorsított elore lejátszáshoz fordítsa a külso tárcsát az óramutató járásával egyezo irányba, a gyorsított visszafelé lejátszáshoz óramutató járásával ellenkezo irányba A sebesség a képernyo jobb fölso sarkában jelenik meg: >> 2, 4, 6, 8, 16, 32, 600X << 2, 4, 6, 8, 16, 32, 600X Lejátszás közben nyomja meg a PAUSE gombot. PAUSE A lassított elore lejátszáshoz fordítsa a külso tárcsát az óramutató járásával egyezo irányba, a lassított visszafelé lejátszáshoz óramutató járásával ellenkezo irányba. A sebesség a képernyo jobb fölso sarkában jelenik meg: >> 1/2, 1/4, 1/6, 1/8, 1/10, 1/32 << 1/2, 1/4, 1/6, 1/8, 1/10, 1/32 5. Képenkénti elore/visszaléptetés Lejátszás közben nyomja meg a PAUSE gombot. PAUSE A képenkénti elore léptetéshez forgassa a belso tárcsát az óramutató járásával egyezo irányba, a visszafelé léptetéshez óramutató járásával ellenkezo irányba. A léptetés sebessége a forgatás sebességével növelheto. 27

29 8.2 Kereséses lejátszás 1. Szakasz keresése SEARCH A keresés menübe belépéshez nyomja meg a SEARCH gombot. SEARCH MENU BY SEGMENT LIST BY ALARM LIST BT DATE/TIME A és gombokkal vigye a kurzort a BY SEGMENT LIST (Szakaszlista szerint) pontra és nyomja meg az ENTER gombot. SEGMENT SEARCH 1 ALARM 2002/04/24 19/03/29 2 TIMER 2002/04/25 12/30/30 3 TIMER 2002/05/20 12/00/00 ALARM: riasztási felvétel TIMER: idozített felvétel A és gombokkal vigye a kurzort a kívánt szakaszra, majd nyomja meg az ENTER gombot a szakasz kiválasztásához. Ha a lista tele van, a tárcsa forgatásával lehet a következo oldalra lépni. 28

30 2. Riasztási esemény keresése SEARCH A keresés menübe belépéshez nyomja meg a SEARCH gombot. SEARCH MENU BY SEGMENT LIST BY ALARM LIST BT DATE/TIME A és gombokkal vigye a kurzort a BY ALARM LIST (Riasztáslista szerint) pontra és nyomja meg az ENTER gombot. ALARM SEARCH 1 ALARM 2002/04/24 19/03/29 2 TIMER 2002/04/25 12/30/30 3 TIMER 2002/05/20 12/00/00 ALARM: riasztási felvétel TIMER: idozített felvétel A és gombokkal vigye a kurzort a kívánt riasztási eseményre, majd nyomja meg az ENTER gombot a szakasz kiválasztásához. Ha a lista tele van, a tárcsa forgatásával lehet a következo oldalra lépni. 29

31 3. Dátum/ido keresése SEARCH A keresés menübe belépéshez nyomja meg a SEARCH gombot. SEARCH MENU BY SEGMENT LIST BY ALARM LIST BT DATE/TIME A és gombokkal vigye a kurzort a BY DATE/TIME (Dátum/ido szerint) pontra és nyomja meg az ENTER gombot. DATE/TIME SEARCH YEAR/MM/DD HH:MM:SS 2003 / 01 / 01 21: 33: 26 Kurzor mozgatása: Érték megváltoztatása: Nyomja meg az ENTER gombot; a lejátszás indul a beállított idotol. Megj.: Ha a megadott idopontnál nincs kép, a lejátszás automatikusan a legközelebb eso idoponttól kezdodik. 30

32 9. Másolás Helyezzen egy Compact Flash kártyát az elolapon levo kártyanyílásba. 9.1 Állókép másolása PAUSE Nyomja meg a PLAY gombot a lejátszás indításához. Nyomja meg a PAUSE gombot a kép kimerevítéséhez. A tárcsa forgatásával válassza ki a kívánt képet. COPY Nyomja meg a COPY gombot. A képernyon a COPYING... (Másolás...) jelenik meg a másolási folyamat közben. A másolás befejezésekor a SUCCESS (siker) jelenik meg. Megj.: A másolt képek különálló képekként tárolódnak. A másolt képek JPEG formátumban tárolódnak. 31

33 9.2 Video másolása Nyomja meg a PLAY gombot a lejátszás indításához. PLAY A COPY gomb megnyomására megjelenik a másolási menü. COPY COPY TO MOVIE FILE VIDEO MÁSOLÁSA PRESS COPY TO START COPY PRESS PLAY TO CONTINUE COPY PRESS PAUSE TO STOP CONTINUE PRESS SEARCH TO END COPY PRESS STOP TO END PLAY INDÍTÁSHOZ NYOMJA MEG A COPY-T FOLYTATÁSHOZ NYOMJA MEG A PLAY-T LEÁLLÍTÁSHOZ NYOMJA MEG A PAUSE-T MÁSOLÁS VÉGÉN NYOMJA MEG A SEARCH-T LEJÁTSZÁS LEÁLLÍTÁSÁHOZ NYOMJA MEG A STOP-OT Nyomja meg a PLA Y gombot a másolás folytatásához. PLAY Nyomja meg a PAUSE gombot a másolás leállításához. PAUSE Nyomja meg a SEARCH gombot a másolás végén. SEARCH Nyomja meg a STOP gombot a lejátszás leállításához. STOP Megj.: A másolt képek videofile-ban tárolódnak. A másolt video MOV formátumban tárolódnak. A MOV file-ok QuickTime lejátszóval játszhatók le. A QuickTime lejátszó ingyenesen letöltheto a 32

34 10. Illesztok tulajdonságai RS232 A rögzíto távvezérelheto számítógéprol vagy terminálról szabványos 9 pólusú RS232 csatlakozón keresztül. 9 pólusú csatlakozó kiosztása Rögzíto Vezérlooldal Pólus # Név Pólus # Név 1 Nincs bekötve 1 Nincs bekötve 2 Adatküldés 2 Adatvétel 3 Adatvétel 3 Adatküldés 4 Nincs bekötve 4 Nincs bekötve 5 Föld 5 Föld 6 Nincs bekötve 6 Nincs bekötve 7 Nincs bekötve 7 Nincs bekötve 8 Nincs bekötve 8 Nincs bekötve 9 Nincs bekötve 9 Nincs bekötve 10.1 Átviteli beállítások 6 különbözo átviteli sebesség adható meg: 1200 baud, 2400 baud, 4800 baud, 9600 baud, baud és baud. A gyári alapbeállítás 9600 baud. 33

35 10.2 Távvezérlo protokoll A rögzíto az alábbi adatcsomagokkal távvezérelheto. RS232/485 vezérlo protokoll 1.1 Példák: 1. REC gombnak megfelelo utasítást küldo csomag (Rögzíto azonosító=5) 0x85 (hossz) 0x00 (vevo ID magas bájt) 0x05 (vevo ID alacsony bájt) 0x4B (Muveletkód =gomb) 0x08 (ADAT1= REC gomb kódja) 0x5D (ellenorzo összeg) 2. PAUSE gombnak megfelelo utasítást küldo csomag (Rögzíto azonosító=4999) 0x85 (hossz) 0x27 (vevo ID magas bájt) 0x07 (vevo ID alacsony bájt) 0x4B (Muveletkód =gomb) 0x0C (ADAT1= PAUSE gomb kódja) 0x0A (ellenorzo összeg) 3. PLAY gombnak megfelelo utasítást küldo csomag a hálózat minden rögzítojére 2.1 A csomag formátuma: 0x85 (hossz) 0x7F (vevo ID magas bájt) 0x7F (vevo ID alacsony bájt) 0x4B (Muveletkód =gomb) 0x0B (ADAT1= PLAY gomb kódja) 0x59 (ellenorzo összeg) Hossz bájt Vevo ID magas bájt Vevo ID alacsony bájt Muveletkód bájt Adatbájt 1 Adatbájt 2 Adatbájt 3 Ellenorzo összeg 2.2 Hossz bájt Ez egy elotag. A 7. bitnek 1-nek kell lennie. Pl.: 0x87 ==> ez egy 7 bájt hosszúságú csomagot jelöl (nem számítva a hossz bájtot) 34

36 2.3 Vevo azonosító 1. Egyéni vevok azonosítói Decimális érték 14 bites bináris érték Hbájt Bájt Vevo azonosító (rögzíto) ID= ID= ID= E ID= F ID= ID= ID= F ID= ID= F ID= F 7E ID= Összes vevo Decimális 14 bites bináris érték Hbájt Bájt Vevo azonosító (rögzíto) érték F 7F ID= (az összes, RS485-re csatlakoztatott rögzíto 2.4 OPkód bájt és adatbájtok OPkód Adat1 Funkció 0x4B Muveletkód Távvezérlo gomb megnyomása 35

37 2.4.1 Távvezérlogombok Adat 1 Gomb 0x00 CH1 0x01 CH2 0x02 CH3 0x03 CH4 0x04 MODE 0x05 ZOOM 0x06 SEQ 0x07 MENU 0x08 REC 0x09 REV.PLAY 0x0A STOP 0x0B PLAY 0x0C PAUSE 0x0D SEARCH 0x0E COPY 0x0F DISPLAY 0x10 Külso tárcsa <<x2 0x11 Külso tárcsa <<x4 0x12 Külso tárcsa <<x6 0x13 Külso tárcsa <<x8 0x14 Külso tárcsa <<x16 0x15 Külso tárcsa <<x32 0x16 Külso tárcsa <<x600 0x17 Külso tárcsa >>x2 0x18 Külso tárcsa >>x4 0x19 Külso tárcsa >>x6 0x1A Külso tárcsa >>x8 0x1B Külso tárcsa >>x16 0x1C Külso tárcsa >>x32 0x1D Külso tárcsa >>x600 0x1E Belso tárcsa < 0x1F Belso tárcsa > 2.5 Ellenorzo összeg bájt Az ellenorzo összeg az összes elozo bájt összege (beleértve a hossz bájtot), maszkolva 0x7Fel 36

38 11. Távvezérlo (Opcionális) A távvezérlo opcionális tartozék. Minden funkció használható és minden funkció elérheto a távvezérlovel is, max. 10m távolságból. A távvezérlo és a rögzíto között nem lehet akadály. A billentyuk és funkcióik megegyeznek az elolap gombjaival. 37

39 12. Time lapse felvétel max. ideje (óra) GB-os merevlemez esetén (becsült érték tipikus képnél, alacsony zajszinttel) NTSC Felvételi sebesség (óra) Felvételi sebesség (kép/mp) Képminoség Legalacsonyabb Alacsony Alap Normál Magas Kiváló , , , , , , , , , PAL Felvételi sebesség (óra) Felvételi sebesség (kép/mp) Képminoség Legalacsonyabb Alacsony Alap Normál Magas Kiváló , , , , , , , , Megj.: 120GB-os merevlemez esetén az értékek megszorzandók 1,5-tel. 38

40 13. Biztonsági lezárás LOCK Nyomja meg a LOCK gombot felvétel közben, ekkor az elolapi gombok lezáródnak. (A jelszónak engedélyezve kell lennie a Rendszerbeállításokban.) LOCK Nyomja meg a LOCK gombot, a rendszer a jelszót kéri. Helyes jelszó beírására az elolapi gombok aktiválódnak. 39
