1 Használati útmutató

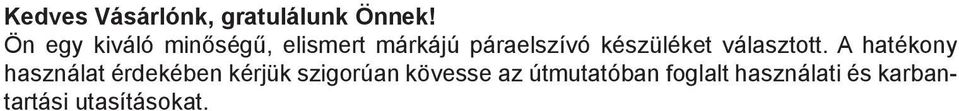

2 Kedves Vásárlónk, gratulálunk Önnek! Ön egy kiváló minőségű, elismert márkájú páraelszívó készüléket választott. A hatékony használat érdekében kérjük szigorúan kövesse az útmutatóban foglalt használati és karbantartási utasításokat.

3

4

5 álmennyezet

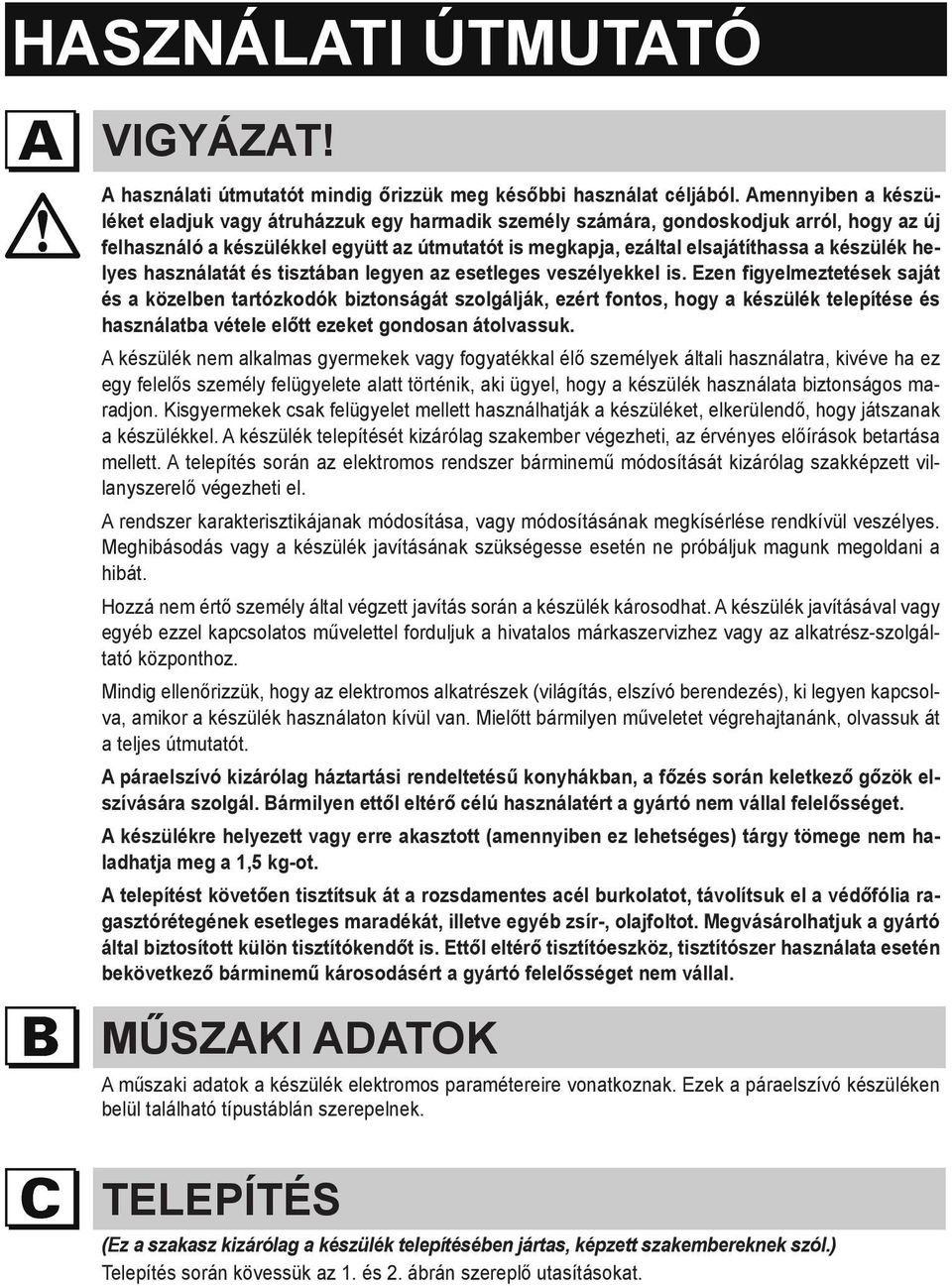

6 Használati útmutató Vigyázat! A használati útmutatót mindig őrizzük meg későbbi használat céljából. Amennyiben a készüléket eladjuk vagy átruházzuk egy harmadik személy számára, gondoskodjuk arról, hogy az új felhasználó a készülékkel együtt az útmutatót is megkapja, ezáltal elsajátíthassa a készülék helyes használatát és tisztában legyen az esetleges veszélyekkel is. Ezen figyelmeztetések saját és a közelben tartózkodók biztonságát szolgálják, ezért fontos, hogy a készülék telepítése és használatba vétele előtt ezeket gondosan átolvassuk. A készülék nem alkalmas gyermekek vagy fogyatékkal élő személyek általi használatra, kivéve ha ez egy felelős személy felügyelete alatt történik, aki ügyel, hogy a készülék használata biztonságos maradjon. Kisgyermekek csak felügyelet mellett használhatják a készüléket, elkerülendő, hogy játszanak a készülékkel. A készülék telepítését kizárólag szakember végezheti, az érvényes előírások betartása mellett. A telepítés során az elektromos rendszer bárminemű módosítását kizárólag szakképzett villanyszerelő végezheti el. A rendszer karakterisztikájanak módosítása, vagy módosításának megkísérlése rendkívül veszélyes. Meghibásodás vagy a készülék javításának szükségesse esetén ne próbáljuk magunk megoldani a hibát. Hozzá nem értő személy által végzett javítás során a készülék károsodhat. A készülék javításával vagy egyéb ezzel kapcsolatos művelettel forduljuk a hivatalos márkaszervizhez vagy az alkatrész-szolgáltató központhoz. Mindig ellenőrizzük, hogy az elektromos alkatrészek (világítás, elszívó berendezés), ki legyen kapcsolva, amikor a készülék használaton kívül van. Mielőtt bármilyen műveletet végrehajtanánk, olvassuk át a teljes útmutatót. A páraelszívó kizárólag háztartási rendeltetésű konyhákban, a főzés során keletkező gőzök elszívására szolgál. Bármilyen ettől eltérő célú használatért a gyártó nem vállal felelősséget. A készülékre helyezett vagy erre akasztott (amennyiben ez lehetséges) tárgy tömege nem haladhatja meg a 1,5 kg-ot. A telepítést követően tisztítsuk át a rozsdamentes acél burkolatot, távolítsuk el a védőfólia ragasztórétegének esetleges maradékát, illetve egyéb zsír-, olajfoltot. Megvásárolhatjuk a gyártó által biztosított külön tisztítókendőt is. Ettől eltérő tisztítóeszköz, tisztítószer használata esetén bekövetkező bárminemű károsodásért a gyártó felelősséget nem vállal. Műszaki adatok A műszaki adatok a készülék elektromos paramétereire vonatkoznak. Ezek a páraelszívó készüléken belül található típustáblán szerepelnek. telepítés (Ez a szakasz kizárólag a készülék telepítésében jártas, képzett szakembereknek szól.) Telepítés során kövessük az 1. és 2. ábrán szereplő utasításokat.

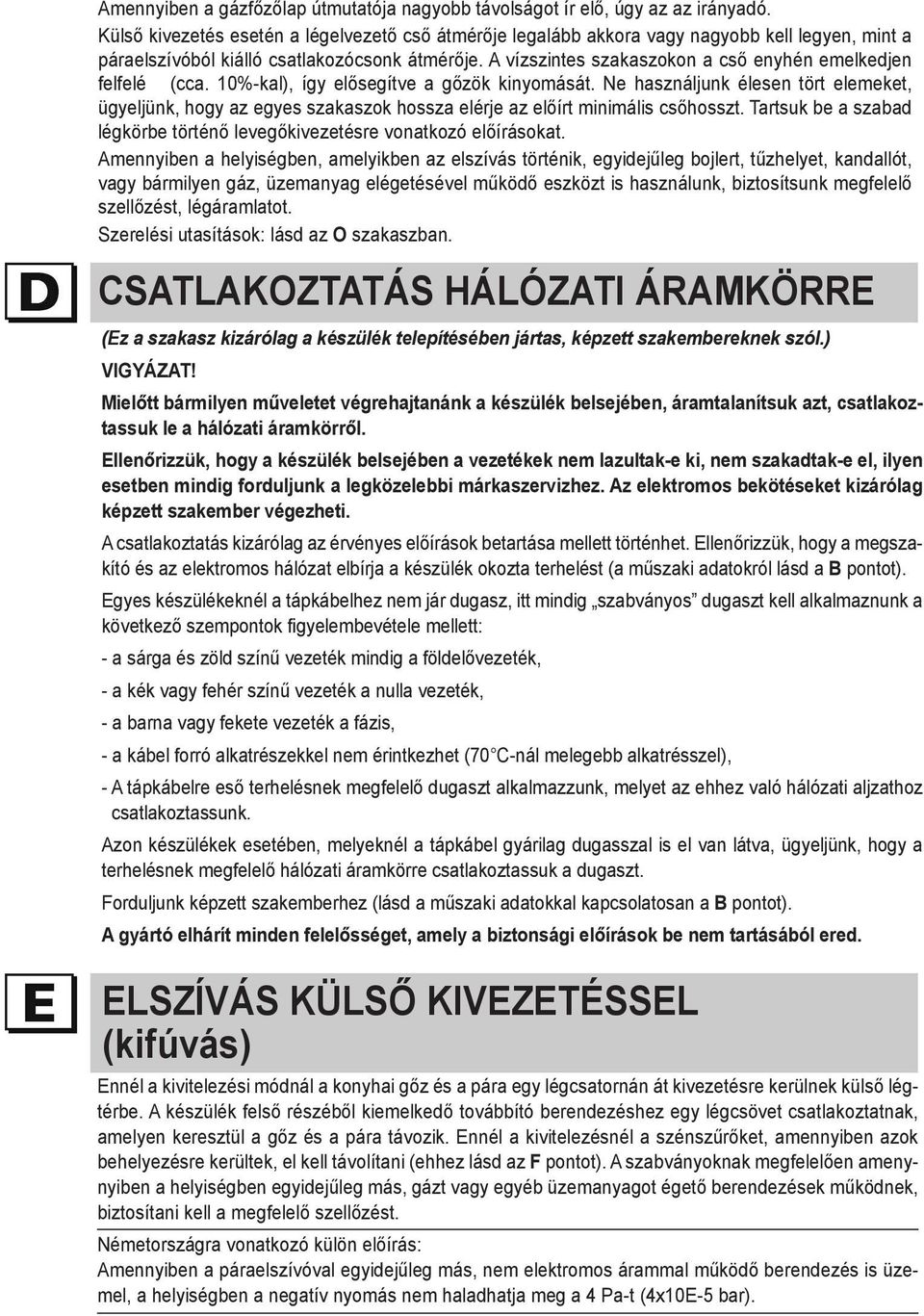

7 Amennyiben a gázfőzőlap útmutatója nagyobb távolságot ír elő, úgy az az irányadó. Külső kivezetés esetén a légelvezető cső átmérője legalább akkora vagy nagyobb kell legyen, mint a páraelszívóból kiálló csatlakozócsonk átmérője. A vízszintes szakaszokon a cső enyhén emelkedjen felfelé (cca. 10%-kal), így elősegítve a gőzök kinyomását. Ne használjunk élesen tört elemeket, ügyeljünk, hogy az egyes szakaszok hossza elérje az előírt minimális csőhosszt. Tartsuk be a szabad légkörbe történő levegőkivezetésre vonatkozó előírásokat. Amennyiben a helyiségben, amelyikben az elszívás történik, egyidejűleg bojlert, tűzhelyet, kandallót, vagy bármilyen gáz, üzemanyag elégetésével működő eszközt is használunk, biztosítsunk megfelelő szellőzést, légáramlatot. Szerelési utasítások: lásd az O szakaszban. csatlakoztatás hálózati áramkörre (Ez a szakasz kizárólag a készülék telepítésében jártas, képzett szakembereknek szól.) Vigyázat! Mielőtt bármilyen műveletet végrehajtanánk a készülék belsejében, áramtalanítsuk azt, csatlakoztassuk le a hálózati áramkörről. Ellenőrizzük, hogy a készülék belsejében a vezetékek nem lazultak-e ki, nem szakadtak-e el, ilyen esetben mindig forduljunk a legközelebbi márkaszervizhez. Az elektromos bekötéseket kizárólag képzett szakember végezheti. A csatlakoztatás kizárólag az érvényes előírások betartása mellett történhet. Ellenőrizzük, hogy a megszakító és az elektromos hálózat elbírja a készülék okozta terhelést (a műszaki adatokról lásd a B pontot). Egyes készülékeknél a tápkábelhez nem jár dugasz, itt mindig szabványos dugaszt kell alkalmaznunk a következő szempontok figyelembevétele mellett: - a sárga és zöld színű vezeték mindig a földelővezeték, - a kék vagy fehér színű vezeték a nulla vezeték, - a barna vagy fekete vezeték a fázis, - a kábel forró alkatrészekkel nem érintkezhet (70 C-nál melegebb alkatrésszel), - A tápkábelre eső terhelésnek megfelelő dugaszt alkalmazzunk, melyet az ehhez való hálózati aljzathoz csatlakoztassunk. Azon készülékek esetében, melyeknél a tápkábel gyárilag dugasszal is el van látva, ügyeljünk, hogy a terhelésnek megfelelő hálózati áramkörre csatlakoztassuk a dugaszt. Forduljunk képzett szakemberhez (lásd a műszaki adatokkal kapcsolatosan a B pontot). A gyártó elhárít minden felelősséget, amely a biztonsági előírások be nem tartásából ered. elszívás külső kivezetéssel (kifúvás) Ennél a kivitelezési módnál a konyhai gőz és a pára egy légcsatornán át kivezetésre kerülnek külső légtérbe. A készülék felső részéből kiemelkedő továbbító berendezéshez egy légcsövet csatlakoztatnak, amelyen keresztül a gőz és a pára távozik. Ennél a kivitelezésnél a szénszűrőket, amennyiben azok behelyezésre kerültek, el kell távolítani (ehhez lásd az F pontot). A szabványoknak megfelelően amenynyiben a helyiségben egyidejűleg más, gázt vagy egyéb üzemanyagot égető berendezések működnek, biztosítani kell a megfelelő szellőzést. Németországra vonatkozó külön előírás: Amennyiben a páraelszívóval egyidejűleg más, nem elektromos árammal működő berendezés is üzemel, a helyiségben a negatív nyomás nem haladhatja meg a 4 Pa-t (4x10E-5 bar).

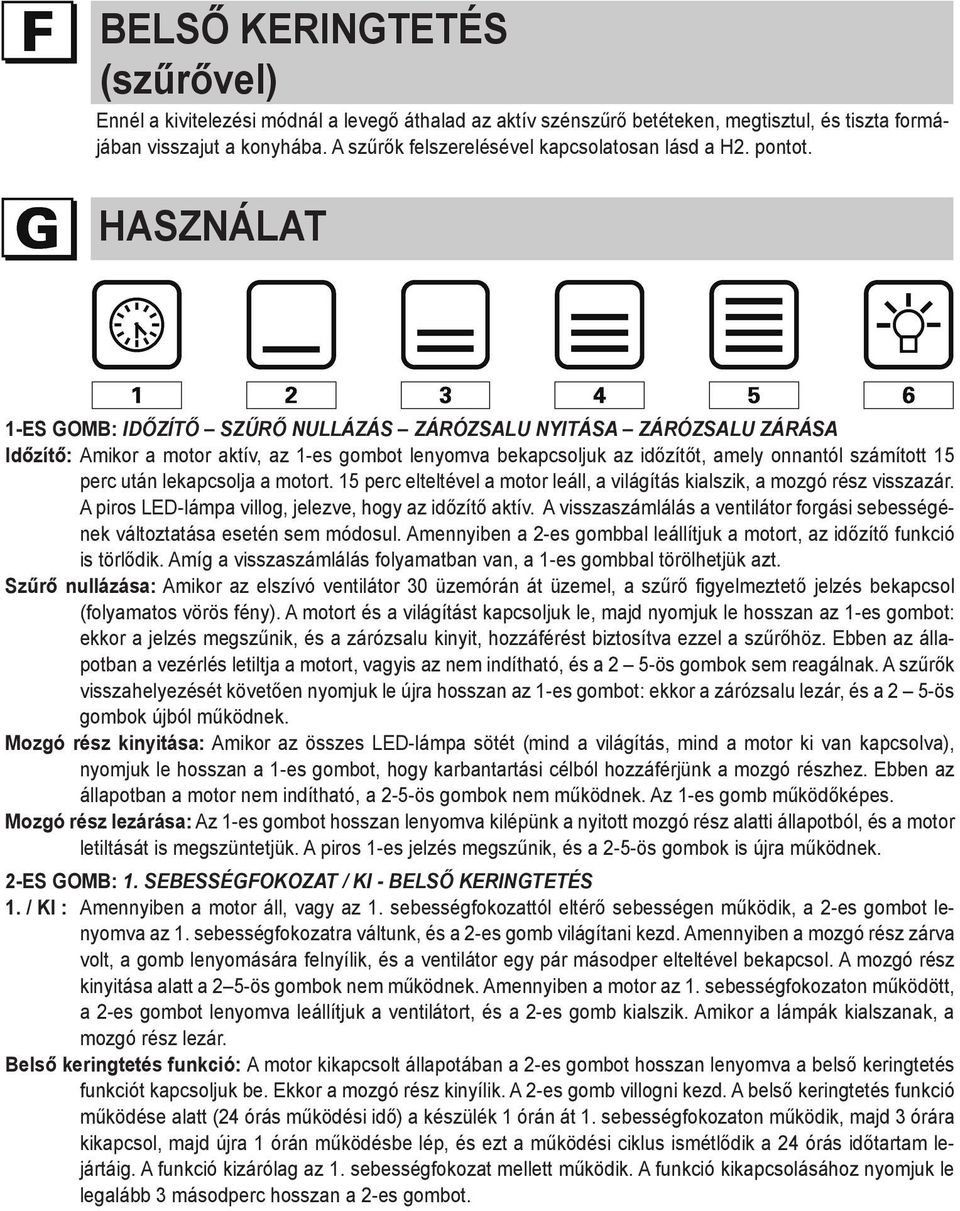

8 belső keringtetés (szűrővel) Ennél a kivitelezési módnál a levegő áthalad az aktív szénszűrő betéteken, megtisztul, és tiszta formájában visszajut a konyhába. A szűrők felszerelésével kapcsolatosan lásd a H2. pontot. használat 1-es gomb: Időzítő Szűrő nullázás zárózsalu nyitása zárózsalu zárása Időzítő: Amikor a motor aktív, az 1-es gombot lenyomva bekapcsoljuk az időzítőt, amely onnantól számított 15 perc után lekapcsolja a motort. 15 perc elteltével a motor leáll, a világítás kialszik, a mozgó rész visszazár. A piros LED-lámpa villog, jelezve, hogy az időzítő aktív. A visszaszámlálás a ventilátor forgási sebességének változtatása esetén sem módosul. Amennyiben a 2-es gombbal leállítjuk a motort, az időzítő funkció is törlődik. Amíg a visszaszámlálás folyamatban van, a 1-es gombbal törölhetjük azt. Szűrő nullázása: Amikor az elszívó ventilátor 30 üzemórán át üzemel, a szűrő figyelmeztető jelzés bekapcsol (folyamatos vörös fény). A motort és a világítást kapcsoljuk le, majd nyomjuk le hosszan az 1-es gombot: ekkor a jelzés megszűnik, és a zárózsalu kinyit, hozzáférést biztosítva ezzel a szűrőhöz. Ebben az állapotban a vezérlés letiltja a motort, vagyis az nem indítható, és a 2 5-ös gombok sem reagálnak. A szűrők visszahelyezését követően nyomjuk le újra hosszan az 1-es gombot: ekkor a zárózsalu lezár, és a 2 5-ös gombok újból működnek. Mozgó rész kinyitása: Amikor az összes LED-lámpa sötét (mind a világítás, mind a motor ki van kapcsolva), nyomjuk le hosszan a 1-es gombot, hogy karbantartási célból hozzáférjünk a mozgó részhez. Ebben az állapotban a motor nem indítható, a 2-5-ös gombok nem működnek. Az 1-es gomb működőképes. Mozgó rész lezárása: Az 1-es gombot hosszan lenyomva kilépünk a nyitott mozgó rész alatti állapotból, és a motor letiltását is megszüntetjük. A piros 1-es jelzés megszűnik, és a 2-5-ös gombok is újra működnek. 2-es GOmb: 1. sebességfokozat / KI - belső keringtetés 1. / KI : Amennyiben a motor áll, vagy az 1. sebességfokozattól eltérő sebességen működik, a 2-es gombot lenyomva az 1. sebességfokozatra váltunk, és a 2-es gomb világítani kezd. Amennyiben a mozgó rész zárva volt, a gomb lenyomására felnyílik, és a ventilátor egy pár másodper elteltével bekapcsol. A mozgó rész kinyitása alatt a 2 5-ös gombok nem működnek. Amennyiben a motor az 1. sebességfokozaton működött, a 2-es gombot lenyomva leállítjuk a ventilátort, és a 2-es gomb kialszik. Amikor a lámpák kialszanak, a mozgó rész lezár. Belső keringtetés funkció: A motor kikapcsolt állapotában a 2-es gombot hosszan lenyomva a belső keringtetés funkciót kapcsoljuk be. Ekkor a mozgó rész kinyílik. A 2-es gomb villogni kezd. A belső keringtetés funkció működése alatt (24 órás működési idő) a készülék 1 órán át 1. sebességfokozaton működik, majd 3 órára kikapcsol, majd újra 1 órán működésbe lép, és ezt a működési ciklus ismétlődik a 24 órás időtartam lejártáig. A funkció kizárólag az 1. sebességfokozat mellett működik. A funkció kikapcsolásához nyomjuk le legalább 3 másodperc hosszan a 2-es gombot.

9 3-As GOmb: 2. sebességfokozat Amennyiben a motor a 2.-tól eltérő fokozaton működik, a 3-as gombot lenyomva a 2. sebességfokozatot kapcsoljuk be, ekkor a 3-as gomb világít. Amennyiben a motor áll, a 3-as gomb nem működik. 4-Es GOmb: 3. sebességfokozat Amennyiben a motor a 3.-tól eltérő fokozaton működik, a 4-es gombot lenyomva a 3. sebességfokozatot kapcsoljuk be, ekkor a 4-es gomb világít. Amennyiben a motor áll, a 4-es gomb nem működik. 5-ös GOmb: 4. sebességfokozat Amennyiben a motor a 4.-tól eltérő fokozaton működik, az 5-ös gombot lenyomva a 4. sebességfokozatot kapcsoljuk be, ekkor az 5-ös gomb világít. Amennyiben a motor áll, az 5-ös gomb nem működik. A 4. sebességfokozat automatikusan időzítve van: amennyiben a felhasználó maga nem vált át másik fokozatra, a készülék 14 percig üzemel a 4. sebességfokozaton, majd visszavált a 3. fokozatra. Az 5-ös gomb kialszik, a 4-es gomb gyullad ki. 6-Os GOmb: távirányító párosítása Világítás: A 6-os gombot röviden lenyomva be- és kikapcsoljuk a világítást. A 6-os gomb akkor ég, amikor a világítás be van kapcsolva. Amennyiben a mozgó rész le van zárva, az kinyílik, és pár másodperc elteltével a világítás bekapcsol. Távirányító párosítása (opcionális): A motor és a világítás kikapcsolt állapotában a 6-os gombot hosszan lenyomva a távirányító párosítására szolgáló módba lépünk. A 6-os gomb legfeljebb 10 másodperc hosszan villog, ezalatt legalább egy gombot nyomjunk le a távirányítón. 10 másodperc elteltével a készülék kilép ebből a módból, vagy amennyiben a távirányítót sikeresen érzékelte, már előbb is. Gombok használatára vonatkozó általános tudnivalók Nyomvatartás hosszan: ujjunkkal legalább 3 másodperc hosszan nyomjuk le az adott gombot, a funkció a gombnyomás ideje alatt bekapcsol. Lenyomás röviden: ujjunkkal 3 másodpercnél rövidebb ideig nyomjuk le az adott gombot, a funkció a gomb felengedésekor kapcsol be. Távirányító (opcionális): Helyezzük a készüléket elektromágneses hullámokat kibocsátó berendezésektől távol, mivel ezek zavart okozhatnak a készülék elektronikus funkcióinak működésében. A legnagyobb hatótávolság 4 méter. Ez azonban egyéb eszközök keltette elektromágneses interferenciák miatt rövidülhet. Távvezérlő gomb Világítás gomb gomb + gomb Időzítő gomb Funkciója A világítás gomb lenyomásával a világítást kapcsoljuk be és ki. A gomb csökkenti a motor sebességét, illetve egyes fokozatban a gombot lenyomva leállítjuk a motort. Amennyiben a motor áll, a + gombot lenyomva első fokozaton bekapcsoljuk azt, ha a motor már működik, eggyel nagyobb fokozatra váltunk. Amennyiben a motor működik az időzítő gombot lenyomva az időzítő funkciót kapcsoljuk ki vagy be.

10 Kód (csak meghibásodás esetén) A világítás és az időzítő gombot egyszerre nyomjuk le és tartsuk lenyomva, amíg a kék LED-lámpa lassan villogni nem kezd. Ha a gombot a távvezérlőn öt másodpercen belül lenyomjuk, az új kód létrejön és mentésre kerül. A kód rögzítését a LED-lámpa három rövid felvillanása jelzi. Az alapértelmezett kód visszaállításához nyomjuk le egyszerre öt másodpercnél tovább a és + gombot. Az alapértelmezett kód rögzítését a LED-lámpa három rövid felvillanása jelzi. Minden alkalommal, amikor új kódot generáltunk vagy az alapértelmezett kód visszaállításra került, újra végre kell hajtanunk a korábban ismertetett távvezérlő párosítást (világítás gomb hosszú lenyomásával). szűrők (kivételére és cseréjére von. utasítások) 1. zsírszűrők A zsírszűrők kivételéhez először nyissuk fel a mozgó részt, a G. szakaszban leírtak alapján (1-es gomb). Ezután a megfelelő fogantyú használatával a szűrőket kivehetjük. 2. SZÉNSZŰRŐ BETÉTEK Az előző, H1. szakaszban leírtak szerint távolítsuk el a zsírszűrőket. Ezután már könnyen kivehetjük a szénszűrőket. világítás (összeszerelés és csere) A készülék nagy hatásfokú, kis fogyasztású LED izzósoros fényforrással rendelkezik, amely normál használat mellett rendkívül hosszú ideig működik. A LED izzósor cseréjét kizárólag szakember végezheti. karbantartás és tisztítás Folyamatos karbantartás mellett az idő múlásával is fenntartható a készülék megfelelő és hatékony működése. A zsírszűrők és a szénszűrők különös figyelmet igényelnek. A szűrők és ezek tartóelmeinek gyakori tisztításával biztosíthatjuk, hogy a zsír nem gyűlik meg a készüléken, és így tűz sem keletkezik. 1. zsírszűrők A zsírszűrők a levegőben szálló zsír-részecskéket kötik le, emiatt havonta tisztítószeres forró vízben át kell mosnunk ezeket. Mosás közben ügyeljünk, hogy ne hajlítsuk meg a szűrőket. Csak akkor helyezzük vissza a szűrőket, amikor már teljesen megszáradtak. A levételük és cseréjük módját a H1 pont ismerteti. A műveletet rendszeresen meg kell ismételnünk. 2. szénszűrők A szűrőkön áthaladó levegő által hordozott szagokat köti le. A levegő több alkalommal is áthalad a szűrőkön, ezután már megtisztulva kerül visszafúvásra a konyhába. A szénszűrők nem tisztíthatók, általában 3-4 havonta ki kell cserélnünk (használattól függően). A szénszűrők cseréjét a H2 pontban találjuk. 3. készülék külső felületének tisztítása Javasolt, hogy két hetente (15 naponta) tisztítsuk meg a készülék külső felületét, így megelőzhetjük, hogy a lerakódó zsír, olaj kárt tegyen a rozsdamentes acél felületben.

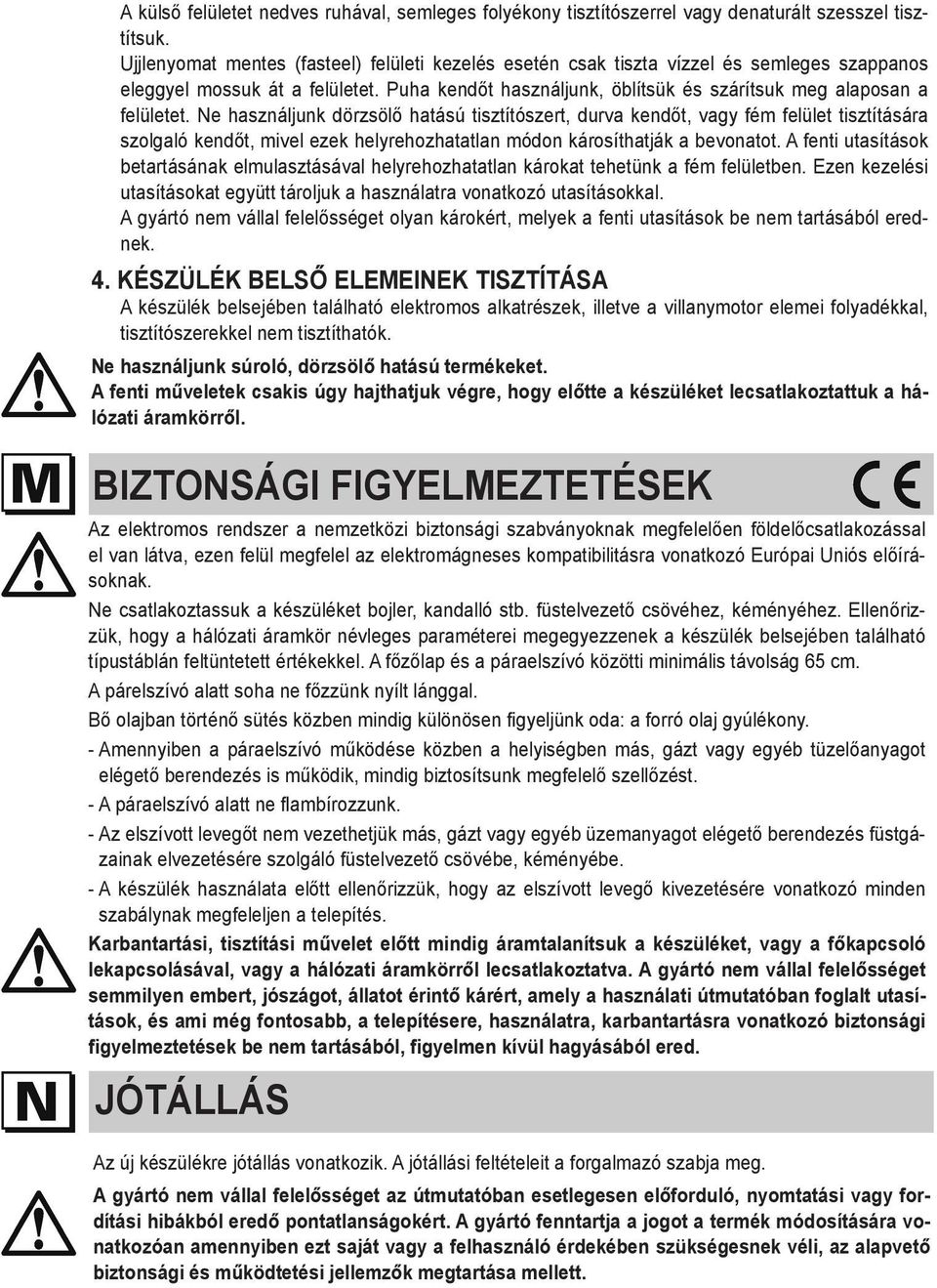

11 A külső felületet nedves ruhával, semleges folyékony tisztítószerrel vagy denaturált szesszel tisztítsuk. Ujjlenyomat mentes (fasteel) felületi kezelés esetén csak tiszta vízzel és semleges szappanos eleggyel mossuk át a felületet. Puha kendőt használjunk, öblítsük és szárítsuk meg alaposan a felületet. Ne használjunk dörzsölő hatású tisztítószert, durva kendőt, vagy fém felület tisztítására szolgaló kendőt, mivel ezek helyrehozhatatlan módon károsíthatják a bevonatot. A fenti utasítások betartásának elmulasztásával helyrehozhatatlan károkat tehetünk a fém felületben. Ezen kezelési utasításokat együtt tároljuk a használatra vonatkozó utasításokkal. A gyártó nem vállal felelősséget olyan károkért, melyek a fenti utasítások be nem tartásából erednek. 4. készülék belső elemeinek tisztítása A készülék belsejében található elektromos alkatrészek, illetve a villanymotor elemei folyadékkal, tisztítószerekkel nem tisztíthatók. Ne használjunk súroló, dörzsölő hatású termékeket. A fenti műveletek csakis úgy hajthatjuk végre, hogy előtte a készüléket lecsatlakoztattuk a hálózati áramkörről. biztonsági figyelmeztetések Az elektromos rendszer a nemzetközi biztonsági szabványoknak megfelelően földelőcsatlakozással el van látva, ezen felül megfelel az elektromágneses kompatibilitásra vonatkozó Európai Uniós előírásoknak. Ne csatlakoztassuk a készüléket bojler, kandalló stb. füstelvezető csövéhez, kéményéhez. Ellenőrizzük, hogy a hálózati áramkör névleges paraméterei megegyezzenek a készülék belsejében található típustáblán feltüntetett értékekkel. A főzőlap és a páraelszívó közötti minimális távolság 65 cm. A párelszívó alatt soha ne főzzünk nyílt lánggal. Bő olajban történő sütés közben mindig különösen figyeljünk oda: a forró olaj gyúlékony. - Amennyiben a páraelszívó működése közben a helyiségben más, gázt vagy egyéb tüzelőanyagot elégető berendezés is működik, mindig biztosítsunk megfelelő szellőzést. - A páraelszívó alatt ne flambírozzunk. - Az elszívott levegőt nem vezethetjük más, gázt vagy egyéb üzemanyagot elégető berendezés füstgázainak elvezetésére szolgáló füstelvezető csövébe, kéményébe. - A készülék használata előtt ellenőrizzük, hogy az elszívott levegő kivezetésére vonatkozó minden szabálynak megfeleljen a telepítés. Karbantartási, tisztítási művelet előtt mindig áramtalanítsuk a készüléket, vagy a főkapcsoló lekapcsolásával, vagy a hálózati áramkörről lecsatlakoztatva. A gyártó nem vállal felelősséget semmilyen embert, jószágot, állatot érintő kárért, amely a használati útmutatóban foglalt utasítások, és ami még fontosabb, a telepítésere, használatra, karbantartásra vonatkozó biztonsági figyelmeztetések be nem tartásából, figyelmen kívül hagyásából ered. jótállás Az új készülékre jótállás vonatkozik. A jótállási feltételeit a forgalmazó szabja meg. A gyártó nem vállal felelősséget az útmutatóban esetlegesen előforduló, nyomtatási vagy fordítási hibákból eredő pontatlanságokért. A gyártó fenntartja a jogot a termék módosítására vonatkozóan amennyiben ezt saját vagy a felhasználó érdekében szükségesnek véli, az alapvető biztonsági és működtetési jellemzők megtartása mellett.

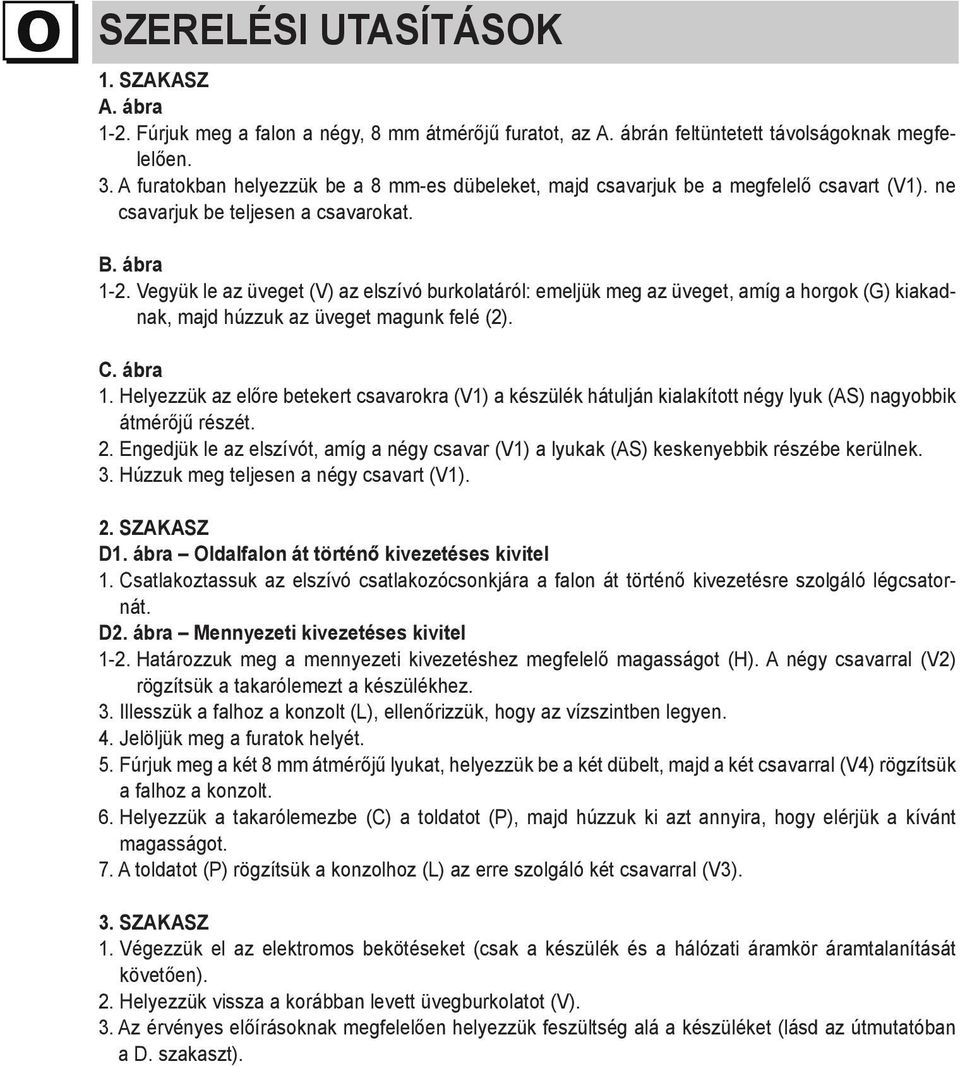

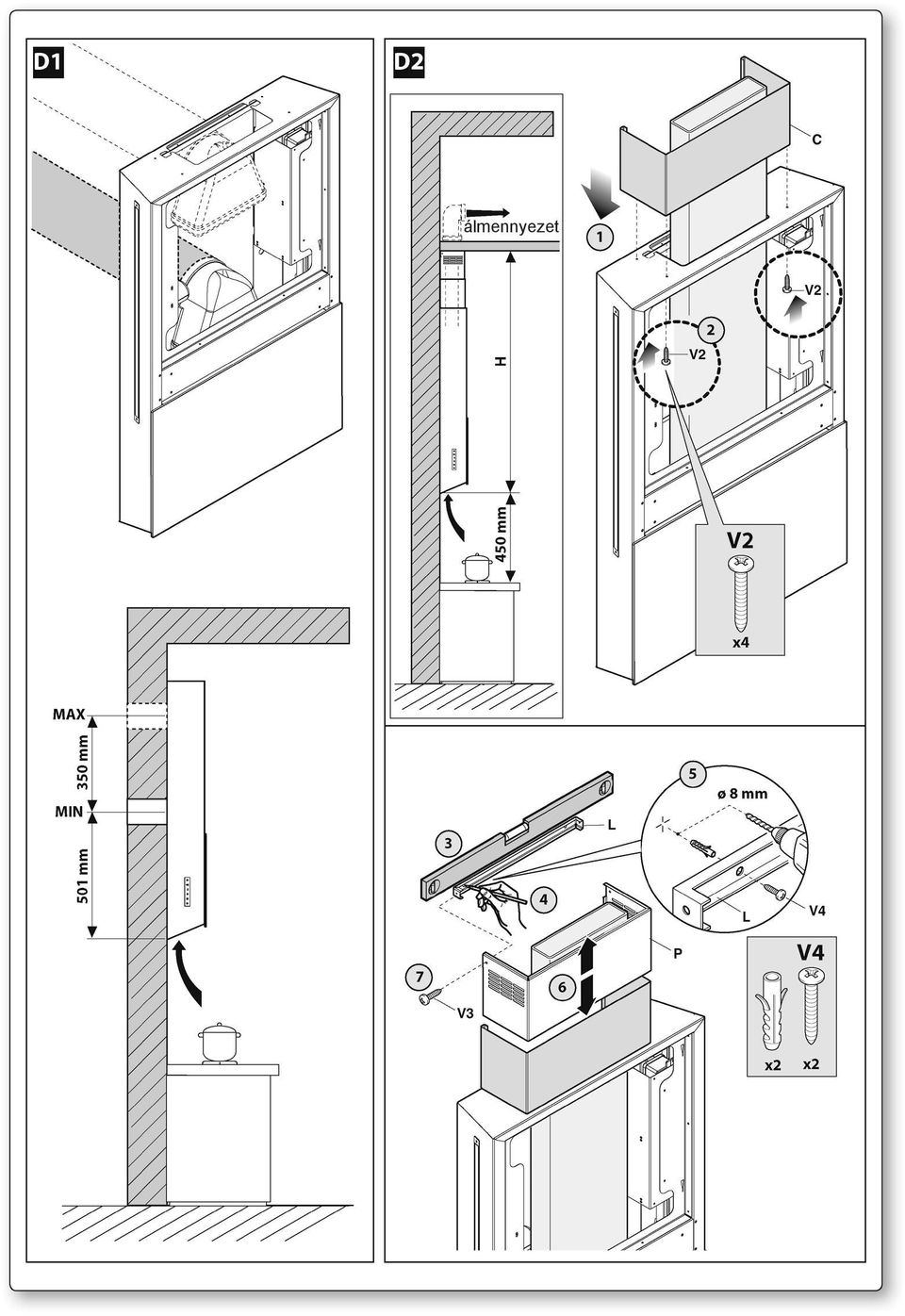

12 szerelési utasítások 1. szakasz A. ábra 1-2. Fúrjuk meg a falon a négy, 8 mm átmérőjű furatot, az A. ábrán feltüntetett távolságoknak megfelelően. 3. A furatokban helyezzük be a 8 mm-es dübeleket, majd csavarjuk be a megfelelő csavart (V1). ne csavarjuk be teljesen a csavarokat. B. ábra 1-2. Vegyük le az üveget (V) az elszívó burkolatáról: emeljük meg az üveget, amíg a horgok (G) kiakadnak, majd húzzuk az üveget magunk felé (2). C. ábra 1. Helyezzük az előre betekert csavarokra (V1) a készülék hátulján kialakított négy lyuk (AS) nagyobbik átmérőjű részét. 2. Engedjük le az elszívót, amíg a négy csavar (V1) a lyukak (AS) keskenyebbik részébe kerülnek. 3. Húzzuk meg teljesen a négy csavart (V1). 2. szakasz D1. ábra Oldalfalon át történő kivezetéses kivitel 1. Csatlakoztassuk az elszívó csatlakozócsonkjára a falon át történő kivezetésre szolgáló légcsatornát. D2. ábra Mennyezeti kivezetéses kivitel 1-2. Határozzuk meg a mennyezeti kivezetéshez megfelelő magasságot (H). A négy csavarral (V2) rögzítsük a takarólemezt a készülékhez. 3. Illesszük a falhoz a konzolt (L), ellenőrizzük, hogy az vízszintben legyen. 4. Jelöljük meg a furatok helyét. 5. Fúrjuk meg a két 8 mm átmérőjű lyukat, helyezzük be a két dübelt, majd a két csavarral (V4) rögzítsük a falhoz a konzolt. 6. Helyezzük a takarólemezbe (C) a toldatot (P), majd húzzuk ki azt annyira, hogy elérjük a kívánt magasságot. 7. A toldatot (P) rögzítsük a konzolhoz (L) az erre szolgáló két csavarral (V3). 3. szakasz 1. Végezzük el az elektromos bekötéseket (csak a készülék és a hálózati áramkör áramtalanítását követően). 2. Helyezzük vissza a korábban levett üvegburkolatot (V). 3. Az érvényes előírásoknak megfelelően helyezzük feszültség alá a készüléket (lásd az útmutatóban a D. szakaszt).
