1 CPN 101 Video Webserver Felhasználói kézikönyv Olvassa el figyelmesen a használati útmutatót, mielőtt a készüléket használatba helyezné, és őrizze meg a későbbiekre, szükség esetére. 1

2 Tartalomjegyzék Tulajdonságok...3 Csomag tartalma...3 Műszaki adatok...4 IP cím alkalmazása...5 Hátsó panel...5 Hardver csatlakoztatása...6 Szoftver telepítése...7 Alapbeállításokhoz való visszatérés...8 Beállítások Statikus IP cím esetén IP cím beállítása Videó Web Server beállítások DVR távvezérlési beállítások Pin konfiguráció Számítógép csatlakoztatása Interneten keresztül...14 Beállítások Dinamikus IP cím esetén DDNS alkalmazása Bejelentkezés a Router-re ROUTER beállításai IP beállítások Videó Web Server beállítása DVR táv beállítások PIN konfiguráció Összes eszköz csatlakoztatása Számítógép csatlakoztatása interneten keresztül...25 A Video Web Server távoli elérése szoftveren keresztül...27 Alap működtetési funkciók...28 Visszajátszás...29 Speciális beállítások...30 Hálózat FTP...31 Felhasználói hozzáférések...31 Periférikus eszközök...31 Fájlok elérési útja...32 Eszköztár...32 Riasztás...32 Online felhasználók...33 A melléklet - DVR vezérlés...34 B melléklet - PTZ vezérlés...36 C melléklet - küldés...37 D melléklet - Szoftver letöltés

3 Figyelmeztetés Figyelmeztetés: vigyázzon, hogy a készülékre ne folyjon semmilyen folyadék; ne helyezzen fölé olyan objektumot, ami folyadékkal van megtöltve (pl. váza.). ÁRAMÜTÉS VESZÉLY! NE NYISSA KI! AZ ÁRAMÜTÉS KOCKÁZATÁNAK CSÖKKENTÉSE ÉRDEKÉBEN NE VEGYE LE A FEDELET. A háromszögben lévő felkiáltójellel jelölt szövegrész fontos műveletet, karbantartási feladatokat jelez. Tulajdonságok 1. A legtöbb CCTV termékkel kompatibilis. 2. Interneten vagy helyi hálózaton keresztül megtekintési és vezérlési lehetőség minden videó bemenetre csatlakozatott eszköznél 3. Automatikus hálózati újracsatlakoztatás (ANR). 4. Riasztás által beindított rögzítési & figyelő funkció támogatása. 5. Dinamikus IP cím támogatása routeren keresztül riasztási bemenet támogatása. 7. Duplex funkció, rögzítés és visszajátszás egyidejűleg az ügyfél oldalán. 8. Külső riasztás esetén automatikus küldés és képfeltöltés FTP oldalra 9. Intelligens, folyamatos rögzítési funkció automatikus hálózati újracsatlakoztatás után (Watch Dog) 10. Több alkalmazásos képernyő támogatása és HTTP hozzáférés (IE böngészővel). 11. Egyedi videó lejátszó. Csomag tartalma Videó Web Server Felhasználói kézikönyv + CD Terminál zár Keresztkábel (LAN) Tápegység Megjegyzés: győződjön meg róla, hogy a csomagban megkapott mindent, ami a fenti ábrán szerepel! 3

4 Műszaki adatok Videó bemenet 2 csatorna analóg és digitális eszközökről, 1.0 Vp-p, 75 ohm, kompozit, BNC Riasztási bemenet 4 bemenet Watch dog (figyelő) Igen* RS-485 port Igen Hálózati (LAN) csatoló Ethernet (10/100 Base-T) Képtömörítés JPEG Képbeállítás Fényerősség, kontraszt, telítettség, minőségi szint beállítás Protokoll TCP/IP, ICMP, SMTP, FTP, HTTP Hardver CPU: 16 bit RISC processor, ROM: 512 K bytes Flash RAM: 8M bytes SDRAM RJ-45 10/100 Mbps Ethernet, kontroll LED, GPIO bemenetekkel és FTP oldalakhoz Felbontás VGA:640 x 480, QVGA: 320 x 240 Teljesítmény Videó átvitel: max 15 (NTSC), 12.5(PAL) kép/másodperc Riasztási bemenetek aktiválása / művelet Riasztás bemenetre érkező indító jelzés esetén: kép küldése -hez csatolva vagy képek feltöltése egy FTP oldalra Telepítés IP cím hozzárendelés Biztonság Jelszavas védelem Tápellátás, áramfelvétel 12V DC stab. / 500mA *Ez a funkció e Videó Web Servert normál működésben tartja, ennek segítségével elkerülhető, hogy az egység kikapcsolódjon. IP cím alkalmazása Telepítés előtt Internet szolgáltatójától szerezze be a saját IP címét. Megjegyzés: a szoftver csak az alábbi Windows operációs rendszerekkel kompatibilis; Win2000, Win2003 és WinXP. Nem ajánlott Win98 és Win Me használata, mert a rendszer működésében zavart okozhat. 4

5 Hátsó panel 1. LAN Csatlakoztassa a Videó Web Server-t az internethez vagy helyi hálózathoz kábellel vagy csatlakoztassa közvetlenül a számítógéphez, normál kábellel 2. VIDEO bemenet (2 csatorna) Videó forráshoz való csatlakoztatás, mint például kamera vagy DVR kimenete. 3. Riasztási ki-, és bemenet I/O (opciós speciális alkalmazásokhoz) Vezérlő eszközök csatlakoztatása, mint például PTZ, DVR és külső riasztási jel bemenet 4. Tápcsatlakozó Csatlakoztassa a tápegységet (12V DC/ 500mA). 5. Gyári beállítások visszaállítása (a Videó Web Server alján) Nyomja meg ezt a gombot az alapbeállításokhoz való visszatéréshez (7. lodal). A **LED jelzések** 1. Ha villog, azt jeleni, hogy a rendszer normál állapotban van. 2. Ha világít, azt jelenti, hogy a hálózat normál állapotban van. 5

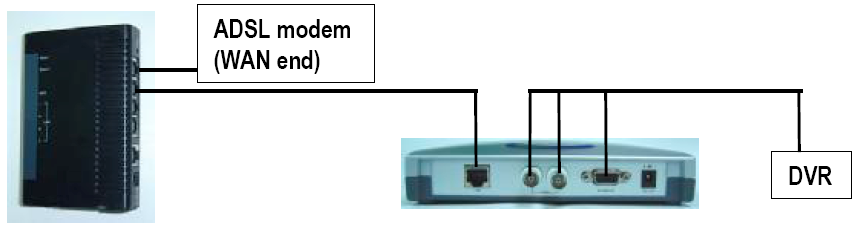

6 Hardver csatlakoztatása A. Csatlakoztatási struktúra 1. Csatlakoztassa a kamera vagy a DVR videó kimenetét a Video Web Server videó bemenetéhez 2. Csatlakoztassa a Videó Web Server-t a számítógéphez az IP beállításokhoz. 3. Csatlakoztassa a Videó Server-t ADSL vagy kábeles modem segítségével statikus IP címmel. 4. Csatlakozzon az internethez és távvezérelje a Videó Web Server-t. B. Csatlakozási lehetőségek 6

7 Szoftver telepítése 1. Helyezze be a CD-t a meghajtóba, az automatikusan elindítja az alkalmazás telepítését a számítógépre 2. Nyomja meg a NEXT gombot a folytatáshoz 3. Válassza ki az elérési utat és nyomja meg a NEXT gombot 4. Végezze el a parancsikon beállításokat és nyomja meg a NEXT gombot 5. Nyomja meg a NEXT gombot a fájlok másolásához 6. A telepítés után 6 fájl és 1 könyvtár lesz a korábban megjelölt elérési útban, ahogy azt az alábbi ábra is mutatja Alapbeállításokhoz való visszatérés A Videó Web Server első használata előtt, csatlakoztassa a tápegységet, nyomja meg a gombot az egység alatt és tartsa nyomva 5 másodpercig az alapbeállításokhoz való visszatéréshez. 7

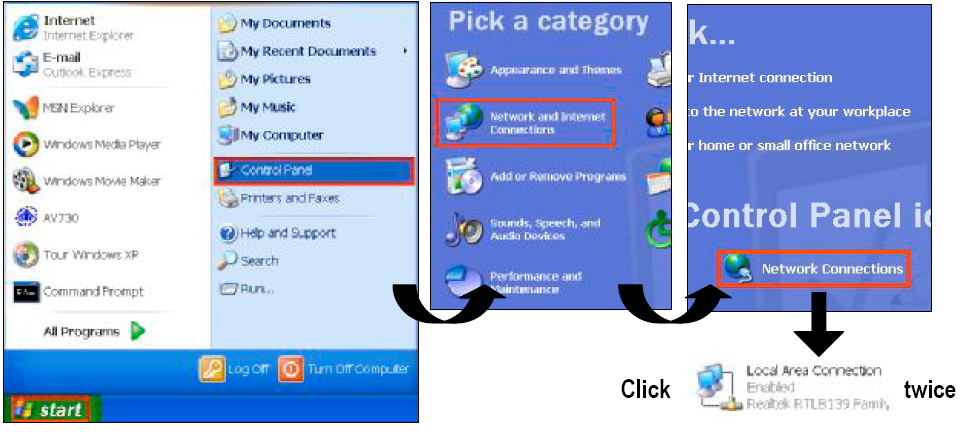

8 Beállítások Statikus IP cím esetén 1. IP cím beállítása 1. Csatlakoztassa számítógépét vagy lapptopját a Videó Web Serverhez keresztkábellel (LAN) Megjegyzés : néhány operációs környezetben a felhasználóknak szabvány, CAT5 kábelt kell használniuk. 2. Számítógép hálózati beállításai. (a Win XP operációs rendszeren alapszanak. Ha az öné Win 2000 vagy Win 2003, a beállítási eljárás hasonló a Win XP-hez) Kattintson az ikonra kétszer: 3. Kattintson a Properties (tulajdonságok) gombra a TCP/IP beállításokhoz 8

9 4. Kattintson az INTERNET PROTOCAL (TCP/IP) gombra és azután válassza a Properties gombot a beállításokhoz 5. Kattintson a Use the following IP address (használja a következő IP címet) és állítsa be az IP címet és a hálózati maszkot Megjegyzés: 1. Mielőtt megváltoztatja a számítógép hálózati beállításait, írja le az eredeti beállításokat annak érdekében, hogy vissza tudjon ezekhez térni a beállítások elvégzése után. 2. Az IP cím legyen hasonló a következőhöz: XXX. az X-ek helyére válasszon ki egy számot 1 és 254 között ( az alapbeállítás ); a hálózati maszk a következő: Videó Web Server beállítások 1. A Server IP konfigurációk elvégzéséhez, kattintson erre az ikonra kétszer, hogy belépjen a beállítások menüjébe. 9

10 2. Írja be a felhasználó nevet és jelszót, és a Server IP címet (alapbeállításként a felhasználó névre és jelszóra egyaránt admin van megadva; Server IP a következő: , Port : 80). Ezután kattintson az OK gombra, hogy csatlakozzon. 3. Ha a vezérlő egységet látja, az azt jelenti, hogy sikeresen belépett a Videó Web Server programjába. Ezután kattintson a system config gombra a beállítások elvégzéséhez 4. A periférikus beállításoknál állítsa be az átviteli sebességet az azonosítót és a típust, amit később távvezérelni szeretne, majd nyomja meg az APPLY gombot a változtatások alkalmazásához. 10

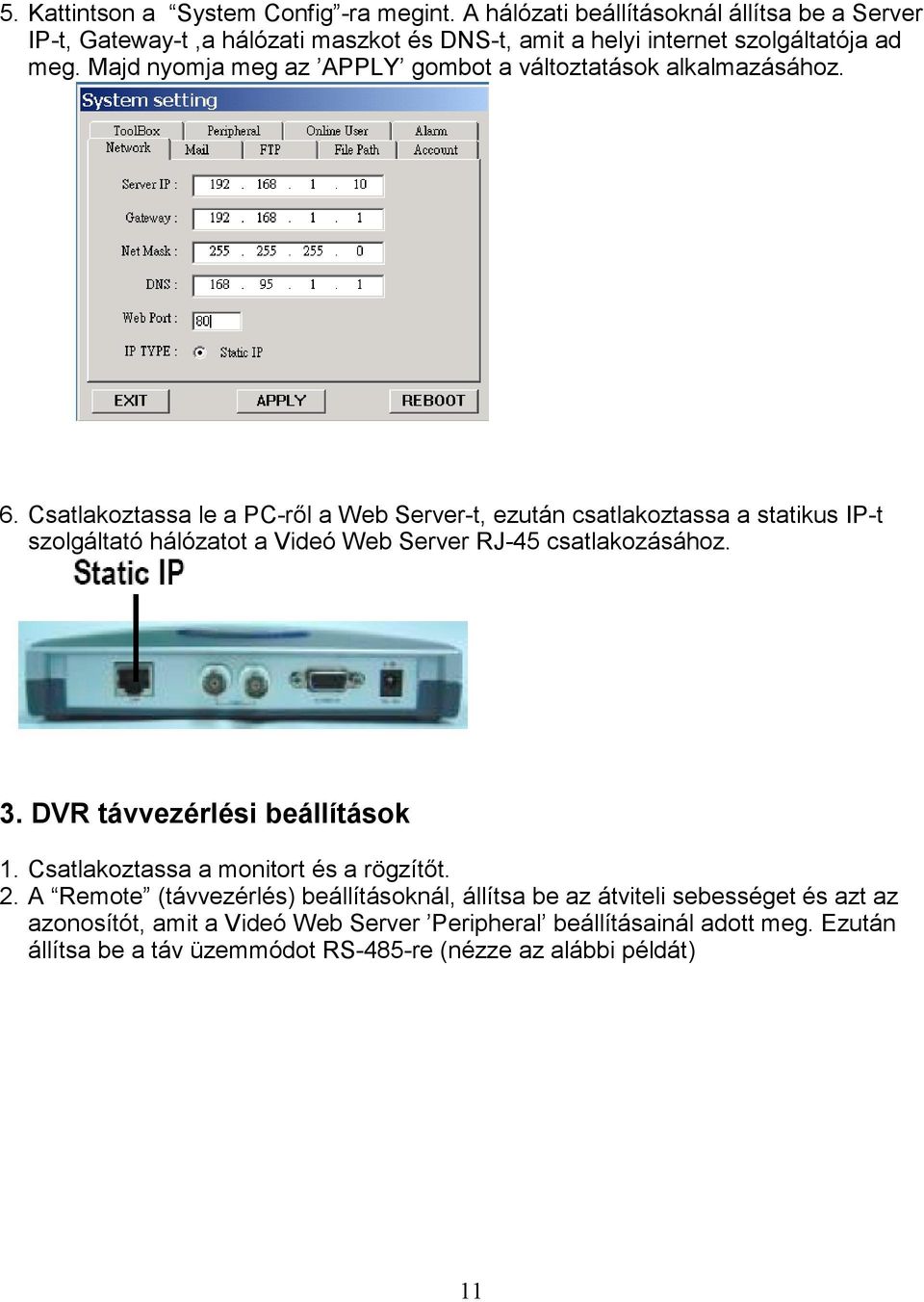

11 5. Kattintson a System Config -ra megint. A hálózati beállításoknál állítsa be a Server IP-t, Gateway-t,a hálózati maszkot és DNS-t, amit a helyi internet szolgáltatója ad meg. Majd nyomja meg az APPLY gombot a változtatások alkalmazásához. 6. Csatlakoztassa le a PC-ről a Web Server-t, ezután csatlakoztassa a statikus IP-t szolgáltató hálózatot a Videó Web Server RJ-45 csatlakozásához. 3. DVR távvezérlési beállítások 1. Csatlakoztassa a monitort és a rögzítőt. 2. A Remote (távvezérlés) beállításoknál, állítsa be az átviteli sebességet és azt az azonosítót, amit a Videó Web Server Peripheral beállításainál adott meg. Ezután állítsa be a táv üzemmódot RS-485-re (nézze az alábbi példát) 11

12 4. Pin konfiguráció A távvezérlés beállítása u után, csatlakoztatnia kell a DVR-t a készülékhez. PIN 1, 6. RS485-A, RS485-B Használjon RS485-A & RS485-B sorozat kommunikációs jelet a digitális egységek vezérléséhez, ugyanazt, amit a DVR vezérlésénél. 12

13 PIN 4, 7, 8, 9. ALARM INPUT Használja a 4,7,8,9 csatlakozási pontokat a beérkező riasztási jelzések fogadására. A jelzések beérkezése után a Videó Server -t küld a felhasználó részére. (Alarm1, 2 bemenet a CH1, az Alarm3, 4 a CH2 csatornához van hozzárendelve) PIN 5. GND Földelés PIN 2, 3. NORMAL HIGH, NORMAL LOW (magas, alacsony) Használja a 2,3 csatlakozási pontokat (kimeneteket) a külső eszközök kapcsolására. Tekintse meg az alábbi példát (1CH/4CH DVR) 5. Számítógép csatlakoztatása Interneten keresztül 1. Állítsa vissza a számítógép hálózati beállításait az eredeti beállításokra és csatlakozzon fel az Internetre 2. Kattintson kétszer az ikonra és adja meg a felhasználó nevét és jelszavát, illetve a statikus IP címet, amit a 4.5 lépésben adott meg. Ezután kattintson az OK gombra, hogy csatlakozzon 13

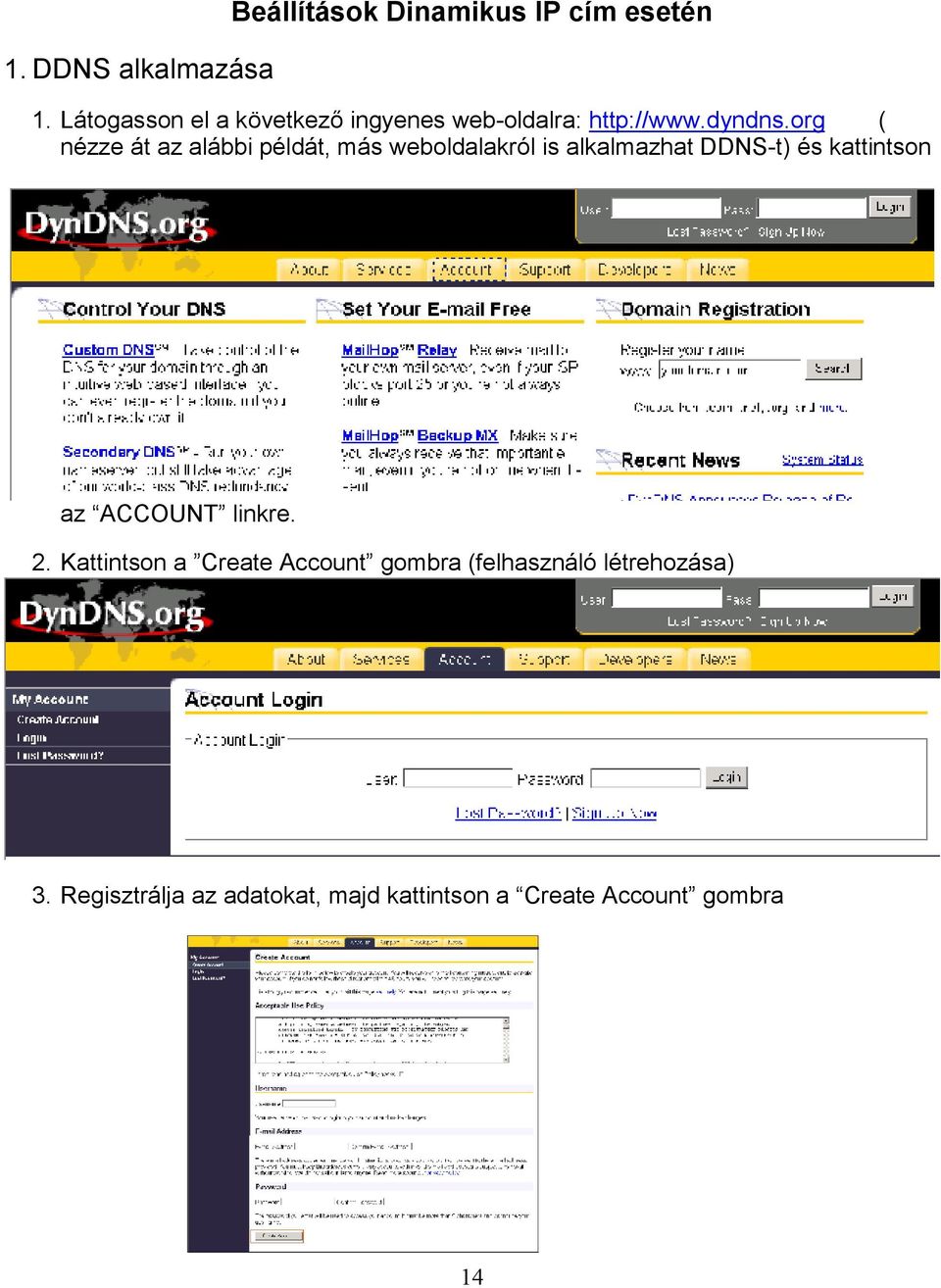

14 1. DDNS alkalmazása Beállítások Dinamikus IP cím esetén 1. Látogasson el a következő ingyenes web-oldalra: ( nézze át az alábbi példát, más weboldalakról is alkalmazhat DDNS-t) és kattintson az ACCOUNT linkre. 2. Kattintson a Create Account gombra (felhasználó létrehozása) 3. Regisztrálja az adatokat, majd kattintson a Create Account gombra 14

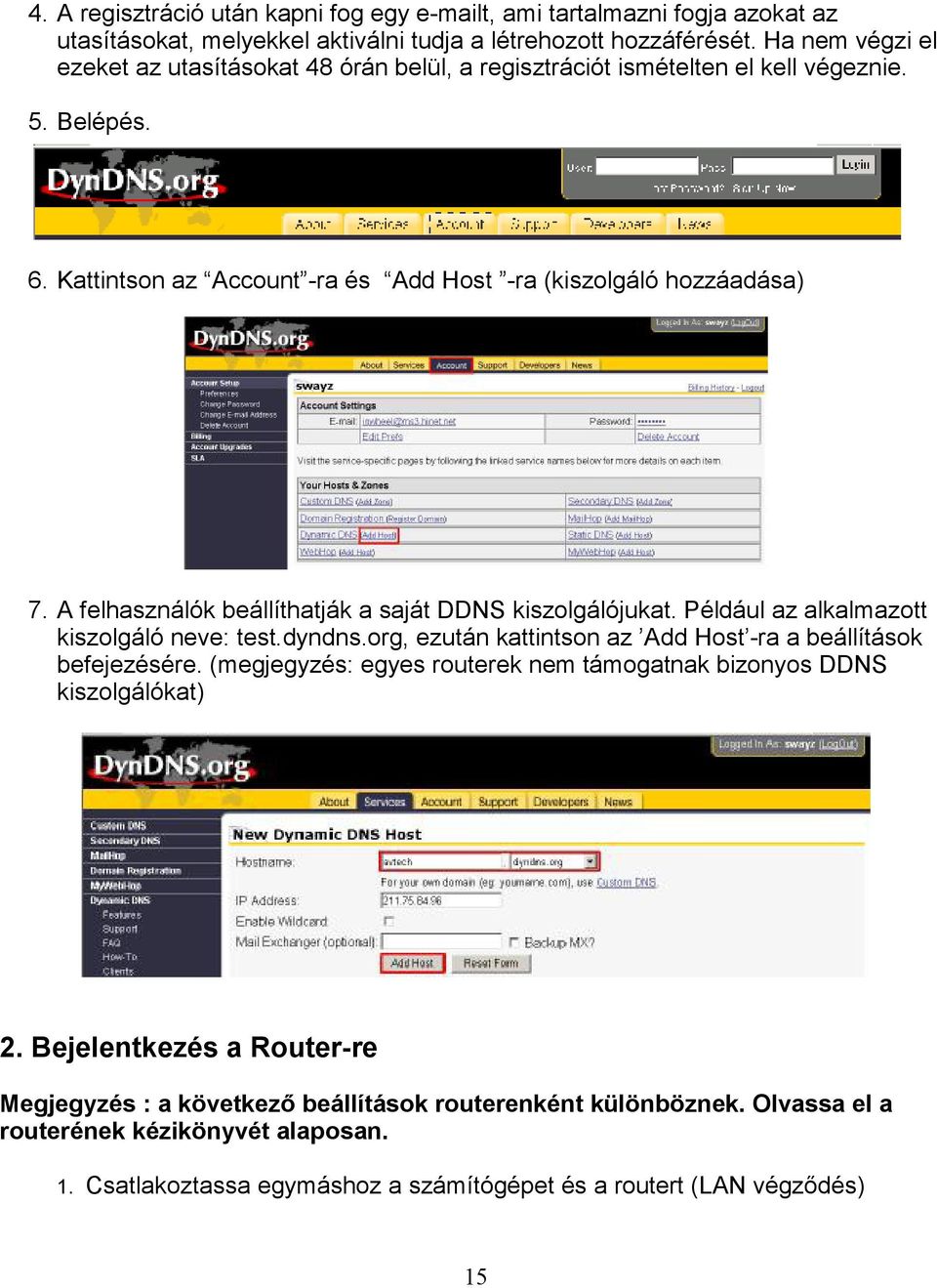

15 4. A regisztráció után kapni fog egy t, ami tartalmazni fogja azokat az utasításokat, melyekkel aktiválni tudja a létrehozott hozzáférését. Ha nem végzi el ezeket az utasításokat 48 órán belül, a regisztrációt ismételten el kell végeznie. 5. Belépés. 6. Kattintson az Account -ra és Add Host -ra (kiszolgáló hozzáadása) 7. A felhasználók beállíthatják a saját DDNS kiszolgálójukat. Például az alkalmazott kiszolgáló neve: test.dyndns.org, ezután kattintson az Add Host -ra a beállítások befejezésére. (megjegyzés: egyes routerek nem támogatnak bizonyos DDNS kiszolgálókat) 2. Bejelentkezés a Router-re Megjegyzés : a következő beállítások routerenként különböznek. Olvassa el a routerének kézikönyvét alaposan. 1. Csatlakoztassa egymáshoz a számítógépet és a routert (LAN végződés) 15

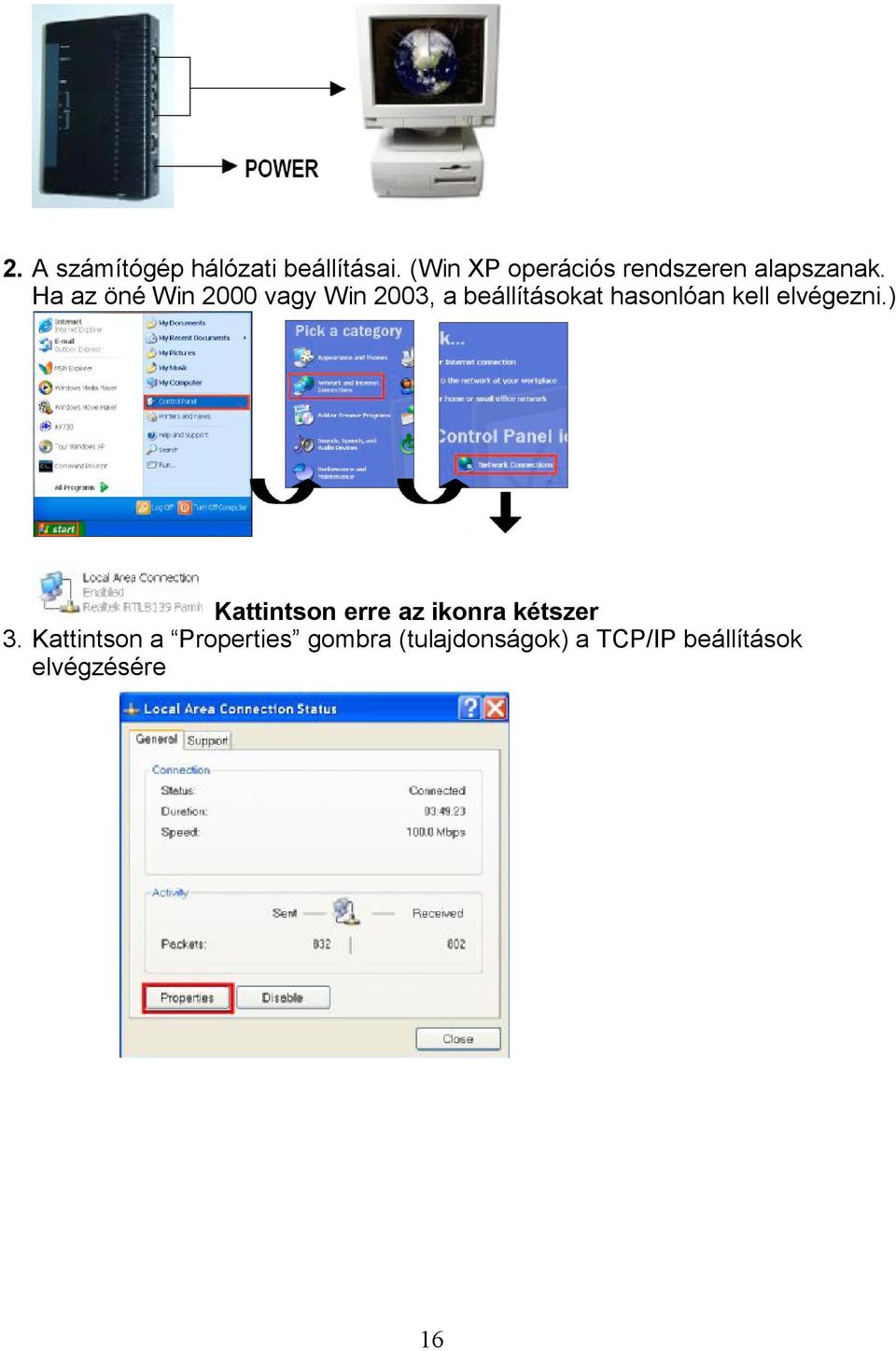

16 2. A számítógép hálózati beállításai. (Win XP operációs rendszeren alapszanak. Ha az öné Win 2000 vagy Win 2003, a beállításokat hasonlóan kell elvégezni.) Kattintson erre az ikonra kétszer 3. Kattintson a Properties gombra (tulajdonságok) a TCP/IP beállítások elvégzésére 16

17 4. Kattintson az INTERNET PROTOCAL (TCP/IP) -ra ezután válassza a Properties -t (tulajdonságok) a beállításokhoz. 5. Válassza: Obtain an IP address automatically (automatikus IP cím szerzése) 6. Lépjen be a DOS parancssorba Command Prompt 17

18 7. Az ablakba írja be: ipconfig hogy leírja a router gateway címét (pl ) 8. Zárja be a fenti ablakot. Írja be az IP címet ( router gateway: ) hogy belépjen a routerbe Internet Explorer-en keresztül. Ezután írja be a bejelentkezési weboldalt és írja be a router felhasználó nevét és jelszavát 3. ROUTER beállításai Megjegyzés: a router beállításait 4 lépésben végezhetjük e; 1. Tárcsázási beállítások 2. DHCP beállítások 3. Vrtuális Server beállítások 4. DDNS beállítások 18

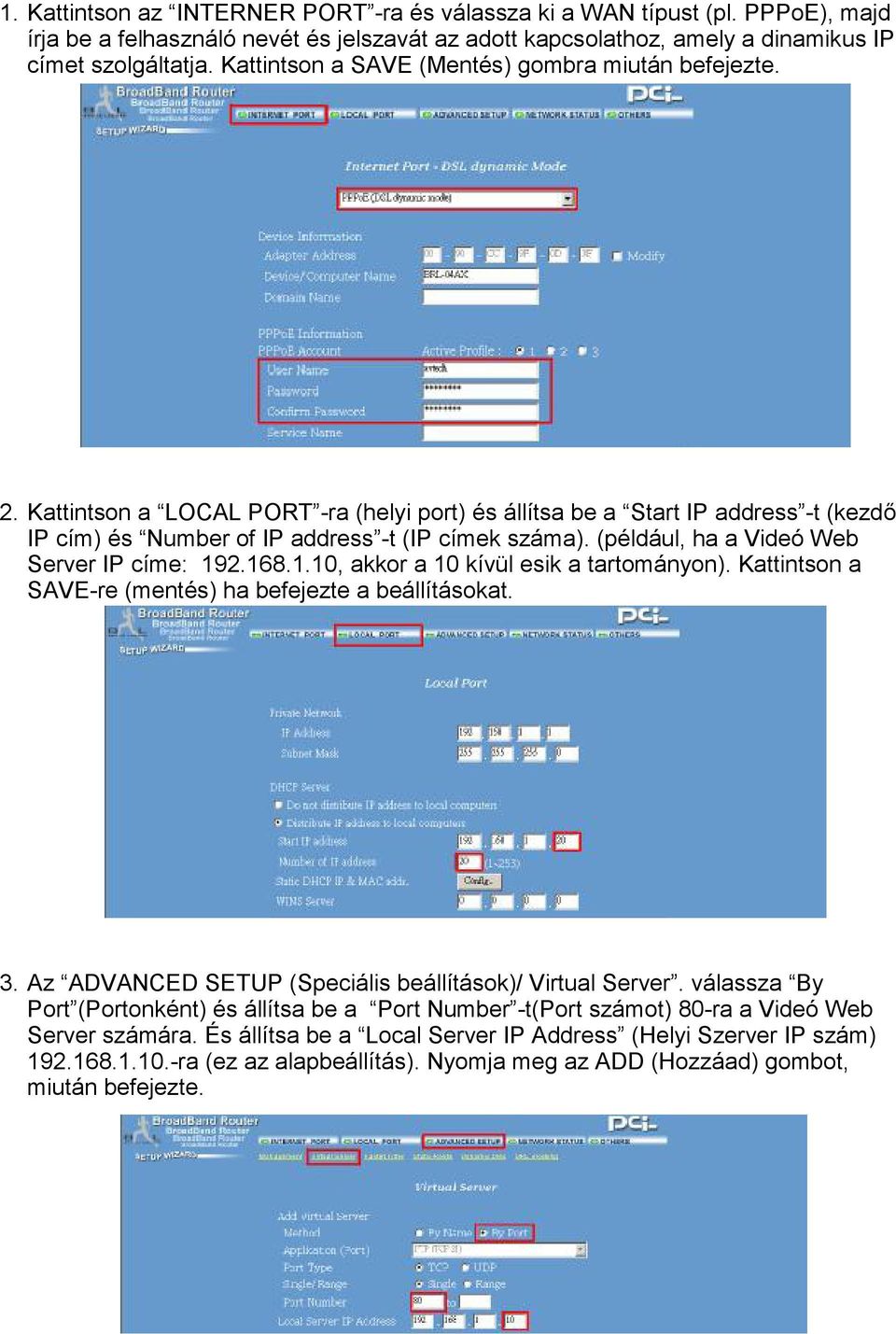

19 1. Kattintson az INTERNER PORT -ra és válassza ki a WAN típust (pl. PPPoE), majd írja be a felhasználó nevét és jelszavát az adott kapcsolathoz, amely a dinamikus IP címet szolgáltatja. Kattintson a SAVE (Mentés) gombra miután befejezte. 2. Kattintson a LOCAL PORT -ra (helyi port) és állítsa be a Start IP address -t (kezdő IP cím) és Number of IP address -t (IP címek száma). (például, ha a Videó Web Server IP címe: , akkor a 10 kívül esik a tartományon). Kattintson a SAVE-re (mentés) ha befejezte a beállításokat. 3. Az ADVANCED SETUP (Speciális beállítások)/ Virtual Server. válassza By Port (Portonként) és állítsa be a Port Number -t(port számot) 80-ra a Videó Web Server számára. És állítsa be a Local Server IP Address (Helyi Szerver IP szám) ra (ez az alapbeállítás). Nyomja meg az ADD (Hozzáad) gombot, miután befejezte. 19

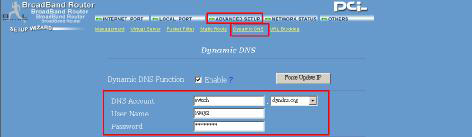

20 4. Az ADVANCED SETUP / Dynamic DNS menüben. Írja be a DNS Account -ot (DNS cím), felhasználó nevet és jelszót, amit az 1. lépésben alkalmazott. Nyomja meg a SAVE gombot, ha befejezte a beállításokat. 4. IP beállítások 1. Csatlakoztassa számítógépét a Videó Web Server-hez keresztkábellel (LAN). megjegyzés : egyes operációs környezetben a felhasználóknak szabvány CAT5 kábelt kell használniuk. 2. Hálózati beállítások. (Win XP operációs rendszeren alapszanak. Ha az öné Win 2000 vagy Win 2003, a beállítási eljárást hasonlóan kell elvégezni) 20

21 5. Videó Web Server beállítása 1. A Server IP konfigurálásához kattintson az ikonra kétszer a beállítási menübe való belépéshez. 2. Írja be a felhasználó nevet, jelszót és IP címet. (alapbeállításként admin szerepel ; IP cím: , Port : 80). Majd kattintson az OK-ra a csatlakozáshoz. 3. Ha az alábbi vezérlősávot látja, akkor sikeresen belépett a Videó Web Server programjába. Kattintson a System Config -ra a beállítások elvégzéséhez. 4. A Perifériák beállításánál állítsa be az átviteli sebességet, azonosítót és típust, amit a későbbiekben távvezérelni szeretne. Majd nyomja meg az APPLY gombot a változtatások életbe léptetéséhez. 21

22 5. Kattintson a System Config -ra ismételten. A hálózati beállításoknál a GATEWAY állítsa be ugyanarra, mint a router GATEWAY-je :( ). majd nyomja meg az APPLY gombot a változtatások alkalmazásához. 6. DVR táv beállítások 1. Csatlakoztassa a monitort és a rögzítőt. 2. A Remote (táv) beállításoknál állítsa be az átviteli sebességet, azonosítót ugyanúgy, mint a Videó Web Server perifériás beállításainál. Majd állítsa a táv módot RS-485-re (ahogyan azt az alábbi példa is mutatja) 22

23 7. PIN konfiguráció A távvezérlés beállítása u után, csatlakoztatnia kell a DVR-t a készülékhez. PIN 1, 6. RS485-A, RS485-B Használjon RS485-A & RS485-B sorozat kommunikációs jelet a digitális egységek vezérléséhez, ugyanazt, amit a DVR vezérlésénél. PIN 4, 7, 8, 9. ALARM INPUT Használja a 4,7,8,9 csatlakozási pontokat a beérkező riasztási jelzések fogadására. A jelzések beérkezése után a Videó Server -t küld a felhasználó részére. (Alarm1, 2 bemenet a CH1, az Alarm3, 4 a CH2 csatornához van hozzárendelve) PIN 5. GND Földelés PIN 2, 3. NORMAL HIGH, NORMAL LOW (magas, alacsony) Használja a 2,3 csatlakozási pontokat (kimeneteket) a külső eszközök kapcsolására. Tekintse meg az alábbi példa képet (1CH/4CH DVR) 8. Összes eszköz csatlakoztatása 23

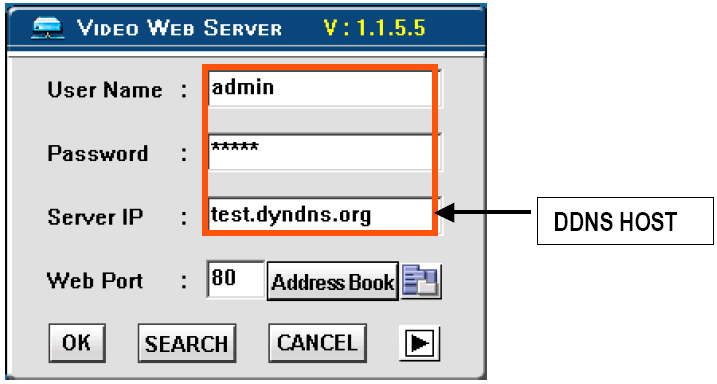

24 9. Számítógép csatlakoztatása interneten keresztül 1. Változtassa meg a számítógép hálózati beállításait az eredeti beállításokra és csatlakozzon fel az internetre 2. Kattintson kétszer az ikonra és írja be a felhasználó nevét és jelszavát; majd a kiszolgálót, amit a Videó Web Serveren állított be. (megjegyzés: ha a címet nem változtatta meg, akkor mind a felhasználó név, mind a jelszó admin.) majd kattintson az OK-ra, hogy csatlakozzon. Megjegyzések: Statikus IP cím esetén 1.5: Győződjön meg arról, hogy az IP cím a következőnek megfeleljen: xxx. Az xxx értéke 1 és 254 között legyen a 10-es cím kivételével, mivel az az alapértelmezett 2.4: Győződjön meg róla, hogy a Perifériák beállításainál a DVR típusa megegyezik azzal, amit később vezérelni szeretne 5.2: A szerver IP címe az, amit beállított a 2.5 lépésben Dinamikus IP cím esetén 1.7: Néhány router nem támogatja a DDNS HOST funkciót 2.1: A router LAN kimenetére csatlakoztassa a PC-t 2.8: Használjon IE böngészőt a router átjárójához 3.1: Kilépés előtt győződjön meg róla, hogy a beállítások mentésre kerültek 3.2: Kilépés előtt győződjön meg róla, hogy a beállítások mentésre kerültek 3.3: Kilépés előtt győződjön meg róla, hogy a beállítások mentésre kerültek 3.4: Kilépés előtt győződjön meg róla, hogy a beállítások mentésre kerültek 5.4: Győződjön meg róla, hogy a Perifériák beállításainál a DVR típusa megegyezik azzal, amit később vezérelni szeretne 8: A router LAN kimenetét csatlakoztassa a Video Web Serve-re, a WAN kimenetet pedig az ADSL modemre 9.2: A Server IP címe a DDNS HOST címe, amit beállított a 3.4-as lépésben 24

25 A Video Web Server távoli elérése szoftveren keresztül A csatlakozáshoz végezze el a lépéseket a kliens program oldalán (pl. ha felállítja a Servert az irodájában egy fix IP címmel rendelkező statikus ADSL vonallal, ennek elvégzése után megtekintheti a videót bárhol egy, az internetre kötött számítógép segítségével. 1. Kattintson kétszer az ikonra a bejelentkezéshez (utalások a szoftver telepítésnél) 2. Írja be a felhasználó nevet és jelszót. Kattintson az OK gombra a kapcsolat létrehozásához. Megjegyzés: 1. Kétféleképpen lehet hozzájutni a szoftverhez. Az egyik a mellékelt CD segítségével, a másik pedig a Videó Web Server segítségével. ( utalás a D mellékletben) 2. Kattintson az Address Book gombra, ha szeretne egy új IP címet hozzáadni az elérési címekhez vagy válasszon ki egyet a már meglévők közül, hogy hozzáférjen a Videó Serverhez. 3. Ezt a funkciót arra tervezték, hogy tárolja azoknak az IP címeknek a listáját, melyekkel később dolgozni szeretne. 3. Ha az alábbi képet látja, akkor sikeresen csatlakozott a Serverhez. 25

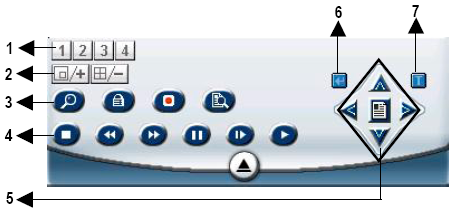

26 Alap működtetési funkciók Videó Web Server vezérlő panel 1. Képátviteli sebesség másodpercenként 2. Videó csatorna 3. Adatátviteli sebesség 4. Csatlakozás/szétkapcsolás 5. Felbontás : D1/CIF 6. Kép minőség : magas/közepes/alacsony 7. Képbeállítás : fényerő/ kontraszt/ telítettség 8. Pillanatfelvétel : ennek a gombnak a megnyomásával egy pillanatkép kerül rögzítésre a PC-re. 9. Rögzítés : ennek a gombnak a megnyomásával egy fájl kerül rögzítésre a PC-re. 10. Rendszer beállítások 11. Online felhasználók száma mellékletek#1-ben. Digitális eszköz vezérlő-panel Megjegyzés 1. Amikor beállítja a DVR videó bemenetét, a képernyőn a fenti kezelő felület lesz látható. 2. Vegye példaként a 16 csatornás rögzítőt a működtetéshez ( részleteket talál a DVR felhasználói kézikönyvében illetve a 3. Miután rákattint a rögzítés ikonjára, meg fog 1. CH1-4 jelenni egy rögzítési fájl abban az elérési útban, 2. Kép a képben (PIP/+, QUAD/-) melyet megadott. A fájlok maximum 6000 képet 3. Zoom, zár, rögzítés, keresés tudnak majd tartalmazni. Ez a fájl hozzá lesz rendelve a következő fájlhoz, ha a rögzítés több képet 4. Stop, visszatekerés, előre léptetés, szünet tartalmazna. Emellett, ha a háttértároló kapacitása 5. Lassú lejátszás, lejátszás kevesebb, mint 200 MB, a program abbahagyja a 6. Menü / fel / le / balra / jobbra rögzítést. 7. Enter Annak érdekében, hogy felgyorsítsa a menüt a 8. TURBO* Videó Web Server vagy a PTZ léptetési sebesség funkciók alatt, aktiválja a TURBO funkciót rákattintással között lehetséges a választás. A TURBO beállítások menüpontba a következőképpen tud belépni: SYSTEM CONFIG. -> TOOLBOX -> válassza ki a számot 1-10 között. Például, ha 3-ra állítja be, akkor az egér billentyűzetének egyszeri megnyomásával háromszori léptetést fog végrehajtani. 26

27 Visszajátszás Keressen egy rögzített fájlt a számítógépén és kattintson rá kétszer a visszajátszáshoz. 1. Kijelzés képernyőn 2. Pillanatfelvétel 3. Stop 4. Szünet 5. Lassítás (1/2, 1/4, 1/8) 6. Lejátszás 7. Gyorsítás 8. OSD kijelez / eltakar 9. Rendszer beállítás (pillanatkép elérési útja, 10. Szöveg szín, sorrend szín, csatorna szín) 11. Következő videó csatorna 12. Időtartam / Állapot kijelzés 13. Visszajátszás vezérlő egység Speciális beállítások Kattintson a System Config -ra a speciális beállítások elvégzéséhez. Megjegyzés : Apply A változtatások után nyomja meg az APPLY gombot, hogy az adatok frissüljenek a Videó Web Serverben. Reboot Nyomja meg ezt a gombot, hogy újratöltse a Videó Web Servert. 27

28 Hálózat A Videó Web Server hálózati beállításainak elvégzéséhez lépjen kapcsolatba a helyi internet szolgáltató hálózati rendszergazdájával. 1. Legyen meg minden adat; Server IP, Gateway, hálózati maszk és DNS 2. Web Port: ezen keresztül tudja vezérelni a Videó Web Servert 3. IP típus: ez az egység csak statikus IP címet támogat, ha dinamikus IP címet szeretne használni, megteheti router segítségével. Riasztás esetén a Videó Web Server elkezdi rögzíteni a képeket és a megadott címekre továbbítja azokat ben. 1. Az összes adatot megszerezheti az internet szolgáltatójától, vagy en keresztül a Server szolgáltatótól (POP3/SMTP SERVER) 2. Állítsa be az listát, melyekre a képeket szeretné küldeni riasztás esetén. 3. Ha önnek nem fontos felhasználó név és jelszó beállítása, akkor a VERIFY (megerősítés) menüpontban válassza a NO-t (nem) 4. Tekintse át a C mellékletet részletesebb leírásért FTP Riasztás esetén a Videó Web Server azonnal elkezdi a rögzítést, és a képeket feltölti a megadott FTP oldalra. 1. Az összes adatot lekérheti az FTP szolgáltatójától 2. Alapként beállított feltöltési portnak 21-es port van megadva 3. Állítsa be a feltöltési könyvtárat 28

29 Felhasználói hozzáférések Állítsa be a felhasználói hozzáféréseket (max 10 ), jelszavakat és felhasználói szinteket. ( max 5 felhasználó lehet online egyszerre) 1. Felhasználói szint: Supervisor: összes funkció vezérlése Normal: csak alap funkciók vezérlése Vendég: csak megtekintés 2. Időtartam : az időtartam, amit a felhasználók eltölthetnek a Videó Web Serveren Periférikus eszközök Az összes periférikus beállítást elvégezheti ebben az ablakban. (utalás az A és B mellékletekben részletesebb leírással) Periférikus vezérlés: állítsa be a vezérelni kívánt eszköz típusát, majd állítsa be az átviteli sebességet és azonosító számot annak érdekében, hogy vezérelhesse a berendezést Videó Web Serveren keresztül. Fájlok elérési útja Módosíthatja a rögzíteni kívánt fájlok, illetve pillanatfelvételkor készített képek tárolási helyének elérési útját. 29

30 Eszköztár Program frissítése és adatlekérés az online felhasználókról Megjegyzés: ne indítsa újra a DVR-t amíg a program frissítése folyik. Program keresése és frissítés: 1. Szerezze be a kereskedőtől és mentse el a számítógépén vagy USB eszközön 2. Kattintson a FIND (keres) gombra a legújabb program számítógépről való betöltéséhez 3. Kattintson az UPGRADE FIRMWARE (program frissítése) gombra. Riasztás Állítsa be az ALARM (riasztási) funkciót. Használható riasztás által beindított rögzítési funkció működéssel. 1. Riasztás: engedélyez/tilt riasztást kioldó funkciót 2. Módszer: két kiválasztás; vagy FTP 3. Felbontás: kép tárolási felbontás és FTP számára 4. Riasztási időtartam 5. Képek száma: kiválaszthatja, hogy hány kép legyen tárolva riasztáskor 6. Riasztási rögzítés: engedélyez vagy tilt; riasztás által beindított rögzítési funkció 7. Riasztási frissítés: riasztási üzenet törlése (ez látszik a képernyőn) Online felhasználók 1. Adatok az online felhasználókról 2. CHAT (csevegés) funkció. Több felhasználó van online egyszerre, és kettő közülük cseveghet egymással. Egy ablak fog megjelenni, ahogy a mellékelt ábra mutatja; Megjegyzés: aktiválja az összes átviteli TCP és UDP protot. Tűzfal és hasonló szoftverek zavarhatják a normál adatátvitelt. 30

31 A melléklet - DVR vezérlés 1. Csatlakoztassa a Videó Web Server Sub-D csatlakozóját a DVR termékeinkhez. 2. Állítsa be a Remote (távvezérlési) funkciót a DVR-nél Megjegyzés: Távezérlési üzemmód: RS-485, átviteli sebesség: választható, ID: ugyanaz, mint a Videó Web Server Periférikus vezérlésénél beállított 31

32 3. A Videó Web Server rendszer beállításainál állítsa be a periférikus eszközöket a Peripheral Control fülön 32
