GESTRA Steam Systems URS 2. Magyar. Kezelési utasítás URS 2 Határértékkapcsoló
|
|
- Erzsébet Renáta Király
- 8 évvel ezelőtt
- Látták:
Átírás
1 GESTRA Steam Systems URS 2 HU Magyar Kezelési utasítás URS 2 Határértékkapcsoló
2 Tartalomjegyzék Fontos tudnivalók Oldal Rendeltetésszerű használat...4 Biztonsági útmutató...4 Veszély...4 Figyelem...4 Robbanásveszélyes tér ATEX...4 Magyarázatok A készülékcsomag tartalma...4 Rendszerismertetés...5 Működés...5 Rendszerelemek...5 Kivitel...5 Műszaki adatok URS Korrózióállóság...7 Adattábla / Jelölések...7 Méretek...8 Felépítés URS Jelmagyarázat...11 Kezelőszervek / Jelzések URS Jelmagyarázat...11 Beszerelés URS Figyelem...12 Szerszám...12 Jelmagyarázat...12 Beszerelési példák...13 Villamos bekötés URS Tájékoztatás...14 Szerszám...14 Bekötési rajz
3 Tartalomjegyzék folytatása Üzembehelyezés Oldal A villamos bekötés ellenőrzése...16 Tápfeszültség bekapcsolás...16 Működés ellenőrzés Határértékkapcsoló...16 Működtetés Határértékkapcsoló...16 Tájékoztatás...16 Üzemzavarok Az üzemzavarok hibajegyzéke...17 Üzemen kívül helyezés Veszély...18 Leselejtezés...18 Függelék CE megfelelőségi nyilatkozat
4 Fontos tudnivalók Rendeltetésszerű használat Az URS 2 határértékkapcsoló csak a 0/-20 ma bemenő jelek határértékeinek jelzésére alkalmazható. Biztonsági útmutató A készülék szerelését és üzembehelyezését csak az arra alkalmas és megfelelően kioktatott személy végezheti. Karbantartási és átalakítási munkákat csak az azzal megbízott alkalmazottak végezhetnek, akik megfelelő oktatást kaptak. Veszély Az URS 2 sorkapocsléce működés közben feszültség alatt van! A villamos áram súlyos sérüléseket okozhat! Feszültségmentesítse a készüléket, mielőtt a készülékház fedelét és a sorkapcslécet fel-vagy leszereli! Figyelem A készülék műszaki jellemzőit az adattábla mutatja. Azt a készüléket, amelyen nincs a készülékre vonatkozó adattábla, nem szabad sem üzembehelyezni, sem működtetni. Robbanásveszélyes tér ATEX A készüléket a vonatkozó 94/9/EG európai irányelveknek megfelelően robbanásveszélyes térben nem szabad felszerelni. Magyarázatok A készülékcsomag tartalma URS 2 1 URS 2 határértékkapcsoló 1 Kezelési utasítás 4
5 Magyarázatok folytatás Rendszerismertetés A készülék általánosan alkalmazható 0/-20 ma bemenő jelek két határértékének MINIMUM-/MAXIMUM jelzésére ma vagy 4 20 ma kimenő jelű jeladóhoz csatlakoztatható. Alkalmazható például az NRT 2-1b szinttávadóhoz, az LRR1-5b sótalanító szabályozóhoz, az LRT 1-5b és LRT 1-6b vezetőképesség távadóhoz, vagy az NRGT 26-1 szintmérő kompakt készülékrendszerhez és az LRGT 16-1 és LRGT 16-2 vezetőképesség mérő kompakt készülékrendszerhez. Működés A külső készüléktől (jeladótól) jövő 0/-20 ma kimenőjelhez az URS 2-n lévő potenciométer segítségével egy MINIMUM és egy MAXIMUM kapcsolási pont rendelhető. Ha a külső készülék kimenő áramjele az URS 2-n beállított MINIMUM vagy MAXIMUM kapcsolási pontot eléri, ezt egy-egy vörös LED jelzi és kapcsolja az URS 2-ben lévő MAXIMUM vagy MINIMUM relé kontaktusát. n MINIMUM jelzés (a kiválasztott 0/-20 ma-es jelnek megfelelően) n normál üzemmód n MAXIMUM jelzés (a kiválasztott 0/-20 ma-es jelnek megfelelően) Két forgatógomb szolgál a MINIMUM és a MAXIMUM kapcsolási pont beállítására. Két vörös LED szolgál a MINIMUM és a MAXIMUM jelzésre. Rendszerelemek NRT 2-1 szinttávadó LRR 1-5 sótalanító szabályozó LRR 1-6 sótalanító szabályozó LRT 1-5 vezetőképesség távadó LRT 1-6 vezetőképesség távadó NRGT 26-1 szintmérő kompakt rendszer LRGT 16-1 vezetőképesség mérő kompakt rendszer LRGT 16-2 vezetőképesség mérő kompakt rendszer Kivitel URS 2 Kapcsolószekrénybe építhető, dugaszolható készülékház. A készülékház levétele után lehet a sorkapocsléchez hozzáférni. A GESTRA gyártási programból származó más, hasonló készülékkel való felcserélés lehetőségét dugaszolós típusfoglalat segítségével zárják ki. A készülék 35 mm-es szabványos szerelősínre rápattintható vagy szerelőlapra rögzíthető. 5

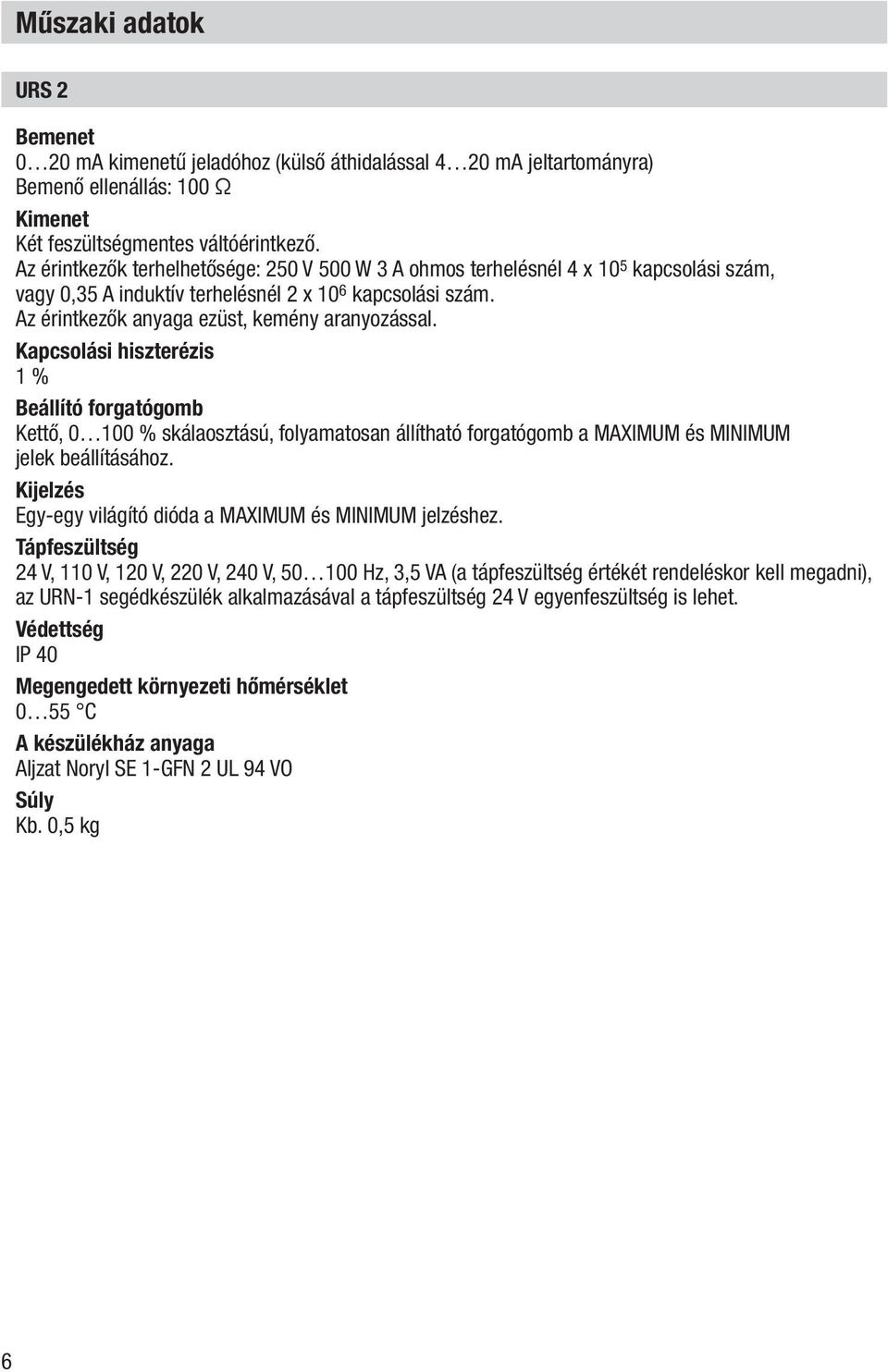

6 Műszaki adatok URS 2 Bemenet 0 20 ma kimenetű jeladóhoz (külső áthidalással 4 20 ma jeltartományra) Bemenő ellenállás: 100 Ω Kimenet Két feszültségmentes váltóérintkező. Az érintkezők terhelhetősége: 250 V 500 W 3 A ohmos terhelésnél 4 x 10 5 kapcsolási szám, vagy 0,35 A induktív terhelésnél 2 x 10 6 kapcsolási szám. Az érintkezők anyaga ezüst, kemény aranyozással. Kapcsolási hiszterézis 1 % Beállító forgatógomb Kettő, % skálaosztású, folyamatosan állítható forgatógomb a MAXIMUM és MINIMUM jelek beállításához. Kijelzés Egy-egy világító dióda a MAXIMUM és MINIMUM jelzéshez. Tápfeszültség 24 V, 110 V, 120 V, 220 V, 240 V, Hz, 3,5 VA (a tápfeszültség értékét rendeléskor kell megadni), az URN-1 segédkészülék alkalmazásával a tápfeszültség 24 V egyenfeszültség is lehet. Védettség IP 40 Megengedett környezeti hőmérséklet 0 55 C A készülékház anyaga Aljzat Noryl SE 1-GFN 2 UL 94 VO Súly Kb. 0,5 kg 6
7 Műszaki adatok folytatás Korrózióállóság Rendeltetésszerű használat esetén a készülék biztonságát a korrózió nem befolyásolja. Adattábla / Jelölések 1. ábra Készülék típus Tápfeszültség URS-2 b V ~ 50/60 Hz 3,5 VA TÜV. IP 40 PA-VI GESTRA AG BREMEN 7
8 Műszaki adatok folytatás Méretek ábra ábra
9 Felépítés URS ábra 5. ábra 1 6. ábra 1 9
10 Kezelőszervek / Jelzések URS 2 MAX 55 C % MAX 95% IP a 7. ábra 10
11 Felépítés / Kezelőszervek / Jelzések Jelmagyarázat 1 fedélcsavarok 2 aljzat 3 fedél 4 rápattintható rögzítő 5 kábelátvezető (rugalmas) 6 kábelátvezető (készülékház) 7 rögzítő furat d = 4,3 mm 8 LED a MAXIMUM jelzés -hez 9 forgatógomb a MAXIMUM kapcsolási pont beállításához 0 LED a MINIMUM jelzés -hez a forgatógomb a MINIMUM kapcsolási pont beállításához 11
12 Beszerelés URS 2 Szerelősínre: 1. Pattintsa rá a határértékkapcsolót a szerelősínre. 2. Csavarja ki az 1 fedélcsavarokat, húzza le a 3 fedelet a 2 aljzatról. 3. Válassza ki az 5 kábelátvezetőt és a megfelelőt lyukassza át. Szerelősín nélkül, panelra: 1. Csavarja ki az 1 fedélcsavarokat, húzza le a 3 fedelet a 2 aljzatról. 2. Csavarja le a 4 rápattintható rögzítőt. 3. Fúrjon 4,3 mm-es lyukat az előre bejelölt 7 helyen. 4. Válassza ki az 5 / 6 kábelátvezetőt és a megfelelőt lyukassza át. 5. Szerelje fel az aljzatot a 2 db M4 csavarral a panelra. Figyelem n Ahhoz, hogy a készülék megfelelően szellőzzön, más készülékektől és modulcsoportoktól 20 mm-es távolságot kell tartani! Szerszám n Csavarhúzó (5,5/100) Jelmagyarázat 1 fedélcsavarok 2 aljzat 3 fedél 4 rápattintható rögzítő 5 kábelátvezető (rugalmas) 6 kábelátvezető (készülékház) 7 rögzítő furat d = 4,3 mm 8 tartósín TS 35 x15 DIN EN
13 Beszerelés folytatás Beszerelési példák MAX 55 C % 8. ábra 7 MAX 95% IP ábra 13
14 Villamos bekötés URS 2 Bekötésre többerű, hajlékony, legalább 1,5 mm 2 keresztmetszetű vezérlő kábel alkalmazható. Tájékoztatás n A tápfeszültség az adattáblán meg van adva. n Az induktív fogyasztók lekapcsolásakor feszültségcsúcsok jelentkeznek, amelyek a vezérlő és szabályozó berendezések működését erősen befolyásolják. Javasoljuk, hogy ezeket a fogyasztókat a kereskedelemben kapható RC-tagokkal lássák el, pl.: 0,1 μf/100 Ω. Szerszám n Csavarhúzó hornyosfejű csavarhoz, 2,5 méretű, teljesen szigetelt a DIN VDE szerint. 14
15 Villamos bekötés folytatás Bekötési rajz URS 2b L N Tápfeszültség Áthidalással 4 20 ma 10. ábra MINIMUM jelzés MAXIMUM jelzés + 0/4 20 ma R E = 100 Ω 15
16 Üzembehelyezés A villamos bekötés ellenőrzése Ellenőrizze, hogy az URS 2 t a bekötési rajznak megfelelően kötötték-e be. 10. ábra Tápfeszültség bekapcsolás Kapcsolja be az URS 2 határértékkapcsoló tápfeszültségét. Működés ellenőrzés Határértékkapcsoló 1. A külső jeladó 0/ - 20 ma-es jelét növelje az URS 2 n beállított MAXIMUM kapcsolási pont értéke fölé. A 8 LED- nek világítania, a MAXIMUM relének kapcsolnia kell. 2. A külső jeladó 0/ - 20 ma-es jelét csökkentse az URS 2 n beállított MINIMUM kapcsolási pont értéke alá. A 0 LED- nek világítania, a MINIMUM relének kapcsolnia kell. Működtetés Határértékkapcsoló Alkalmazható olyan külső jeladókkal összekötve, mint például az NRT 2-1b szinttávadó, az LRR1-5b sótalanító szabályozó, az LRT 1-5b, LRT 1-6b vezetőképesség távadó, vagy az NRGT 26-1 szintmérő kompakt készülékrendszer és az LRGT 16-1, LRGT 16-2 vezetőképesség mérő kompakt készülékrendszer. Tájékoztatás n Az üzembehelyezés során előforduló működési hibákat a 17. oldalon található Üzemzavarok c. fejezet segítségével elemezhetik és háríthatják el. 16
17 Üzemzavarok Az üzemzavarok hibajegyzéke A jelzés a beállított határértékektől eltérően jelenik meg. Hiba: Elhárítás: A bemeneten a 0 ma vagy a 4 ma jelet helytelenül választották ki. Ellenőrizze a jeladó kimenő jelét és illessze az URS 2 megfelelő bemenetére. Amennyiben olyan zavar, vagy hiba lép fel, amelyet e kezelési utasítás szerint nem tud elhárítani, kérjük, keresse Műszaki Vevőszolgálatunkat. 17
18 Üzemen kívül helyezés Veszély Működés közben a sorkapocsléc feszültség alatt áll! A villamos áram súlyos sérüléseket okozhat! Feszültségmentesítse a készüléket, mielőtt a sorkapocslécet vagy a készülék fedelét fel- vagy leszereli! Leselejtezés Szerelje le a határértékkapcsolót és válogassa szét anyagminőség szerint a hulladékanyagokat. Az elektronikai alkatrészeket (nyomtatott áramkörök) elkülönítve kell ártalmatlanítani! A határértékkapcsolók leselejtezésénél vegyék figyelembe a hulladékártalmatlanításra vonatkozó törvényi előírásokat. 18
19 Függelék megfelelőségi nyilatkozat Az URS 2 készülék a következő európai szabványoknak felel meg: n Kisfeszültség Irányelvek 2006/95/EG n EMV Irányelvek 2004/108/EG n NSP Szabvány EN n EMV Szabvány EN , EN n A megfelelőség értékelésére alkalmazott eljárás: III. Függelék, B és D modulok, a 0525 azonosító számú Bejegyzett Testület által ellenőrizve. Amennyiben a készüléken olyan változtatást végeznek, amelyet velünk nem egyeztettek, ez a nyilatkozat érvényét veszti. Brema, GESTRA AG Dipl.-Ing. Uwe Bledschun Szerkesztés vez. Dipl. Ing. Lars Bohl Minőségügyi meghatalmazott 19
20 GESTRA A külföldi képviseleteket lásd a következő internet címen: IPU Magyarország Mérnökiroda Kereskedelmi Kft. Sasadi út 66. H-1118 Budapest Tel / , Fax / budapest@ipu.hu GESTRA AG Postfach , D Bremen Münchener Str. 77, D Bremen Telefon +49 (0) Telefax +49 (0) gestra.ag@flowserve.com Internet / csa ( ) GESTRA AG Bremen Printed in Germany 20
