1 Biogáz, Biometán magyarországi helyzete 2012 szeptember 27

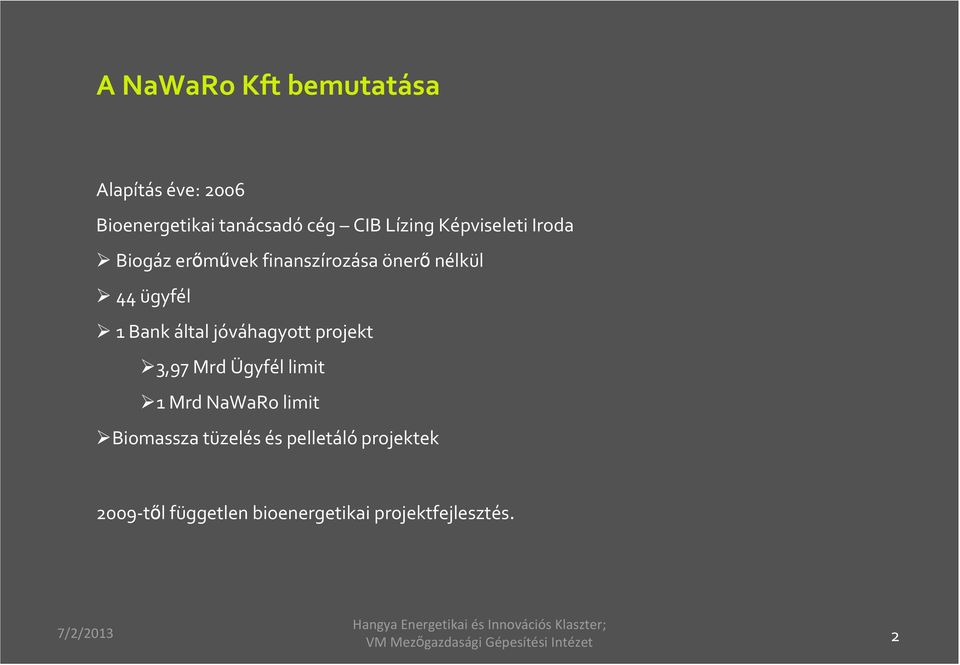

2 A NaWaRo Kft bemutatása Alapítás éve: 2006 Bioenergetikai tanácsadó cég CIB Lízing Képviseleti Iroda Biogáz erőművek finanszírozása önerő nélkül 44 ügyfél 1 Bank által jóváhagyott projekt 3,97 Mrd Ügyfél limit 1 Mrd NaWaRo limit Biomassza tüzelés és pelletáló projektek 2009 től független bioenergetikai projektfejlesztés. Hangya Energetikai és Innovációs Klaszter; VM 2

jóváhagyott projekt 3,97 Mrd Ügyfél limit 1 Mrd NaWaRo limit Biomassza tüzelés és pelletáló

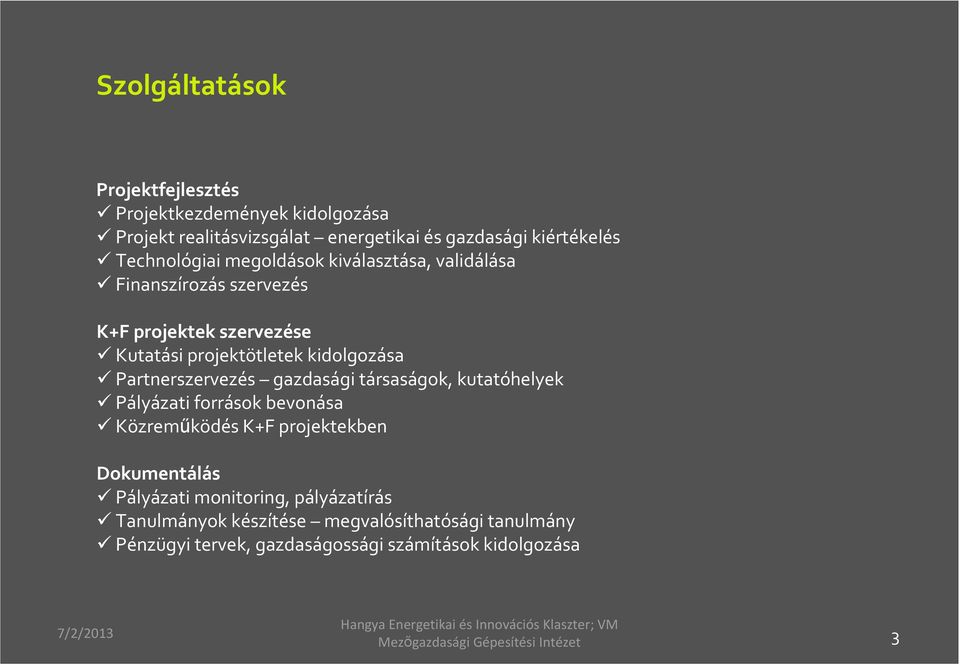

3 Szolgáltatások Projektfejlesztés Projektkezdemények kidolgozása Projekt realitásvizsgálat energetikai és gazdasági kiértékelés Technológiai megoldások kiválasztása, validálása Finanszírozás szervezés K+F projektek szervezése Kutatási projektötletek kidolgozása Partnerszervezés gazdasági társaságok, kutatóhelyek Pályázati források bevonása Közreműködés K+F projektekben Dokumentálás Pályázati monitoring, pályázatírás Tanulmányok készítése megvalósíthatósági tanulmány Pénzügyi tervek, gazdaságossági számítások kidolgozása 3

kidolgozása Partnerszervezés gazdasági társaságok, kutatóhelyek Pályázati források bevonása Közreműködés K+F projektekben

4 Mi kell egy biogáz projekthez? Szponzor (agrárvállalkozás, projektcég, beruházó) Projekthelyszín Alapanyag Biogáz technológia Támogatás (EMVA, KEOP) Saját forrás Finanszírozás 4

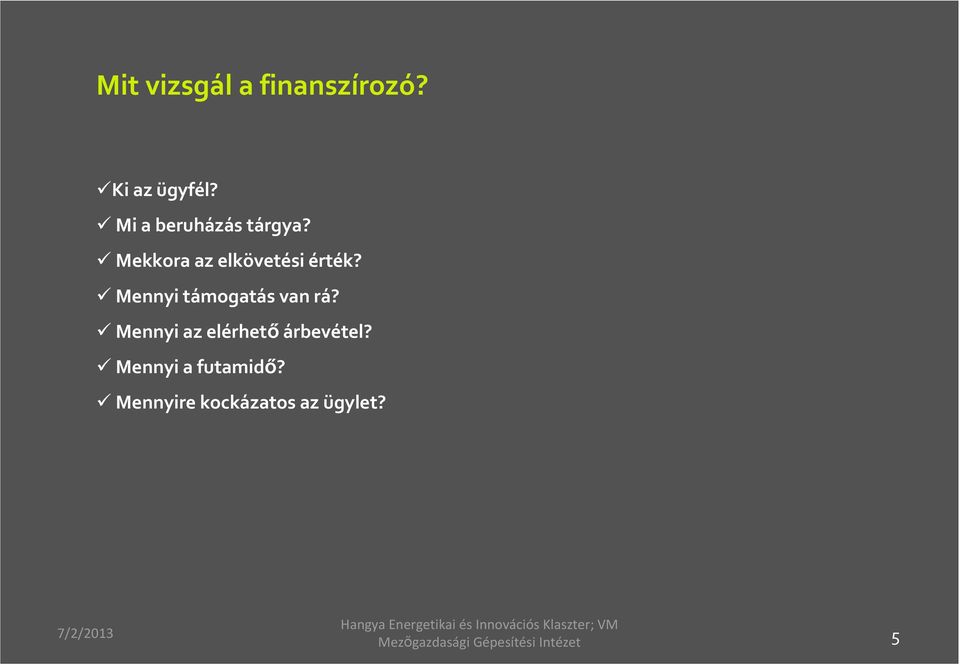

5 Mit vizsgál a finanszírozó? Ki az ügyfél? Mi a beruházás tárgya? Mekkora az elkövetési érték? Mennyi támogatás van rá? Mennyi az elérhető árbevétel? Mennyi a futamidő? Mennyire kockázatos az ügylet? 5

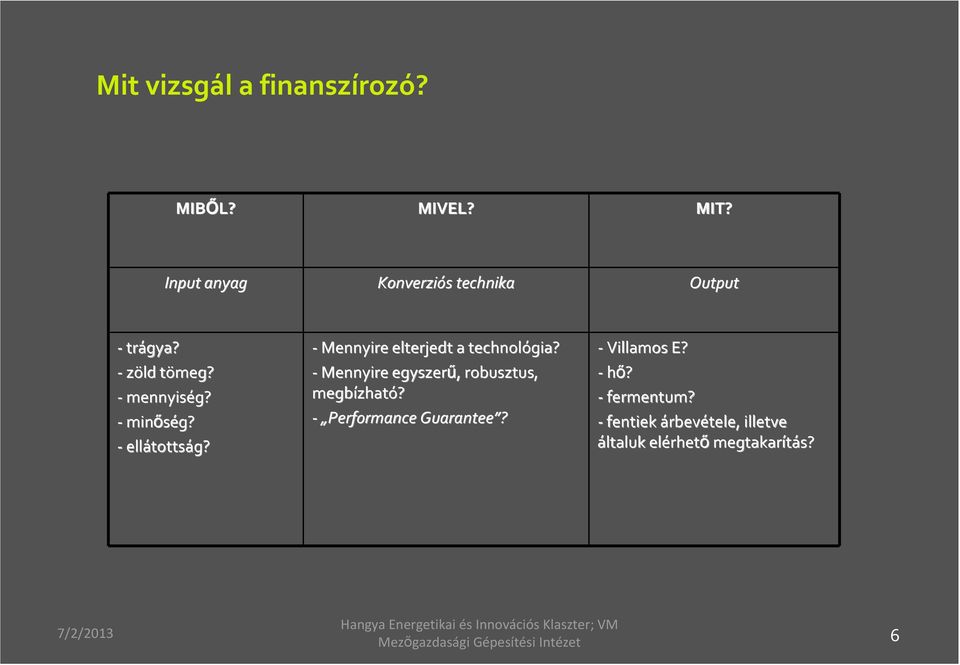

6 Mit vizsgál a finanszírozó? MIBŐL? MIVEL? MIT? Input anyag Konverziós s technika Output trágya? zöld tömeg? t mennyiség? minőség? ellátotts tottság? Mennyire elterjedt a technológia? Mennyire egyszerű,, robusztus, megbízhat zható? Performance Guarantee? Villamos E? hő? fermentum? fentiek árbevétele, illetve általuk elérhet rhető megtakarítás? 6

ellátotts tottság? Mennyire elterjedt a technológia?

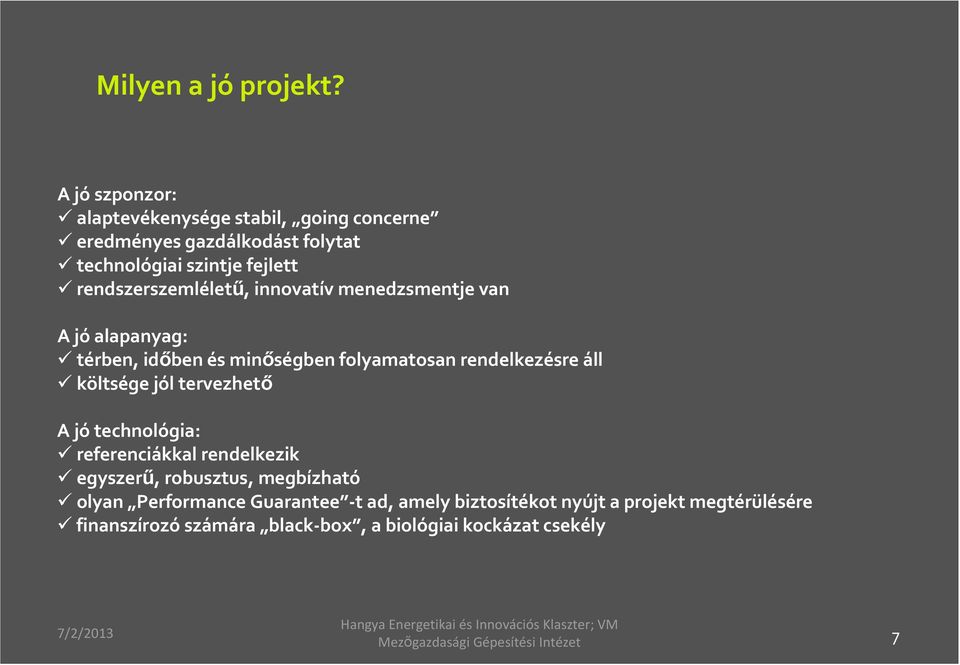

7 Milyen a jó projekt? A jó szponzor: alaptevékenysége stabil, going concerne eredményes gazdálkodást folytat technológiai szintje fejlett rendszerszemléletű, innovatív menedzsmentje van A jó alapanyag: térben, időben és minőségben folyamatosan rendelkezésre áll költsége jól tervezhető A jó technológia: referenciákkal rendelkezik egyszerű, robusztus, megbízható olyan Performance Guarantee t ad, amely biztosítékot nyújt a projekt megtérülésére finanszírozó számára black box, a biológiai kockázat csekély 7

rendszerszemléletű, innovatív menedzsmentje van A jó alapanyag: térben, időben és minőségben folyamatosan rendelkezésre áll

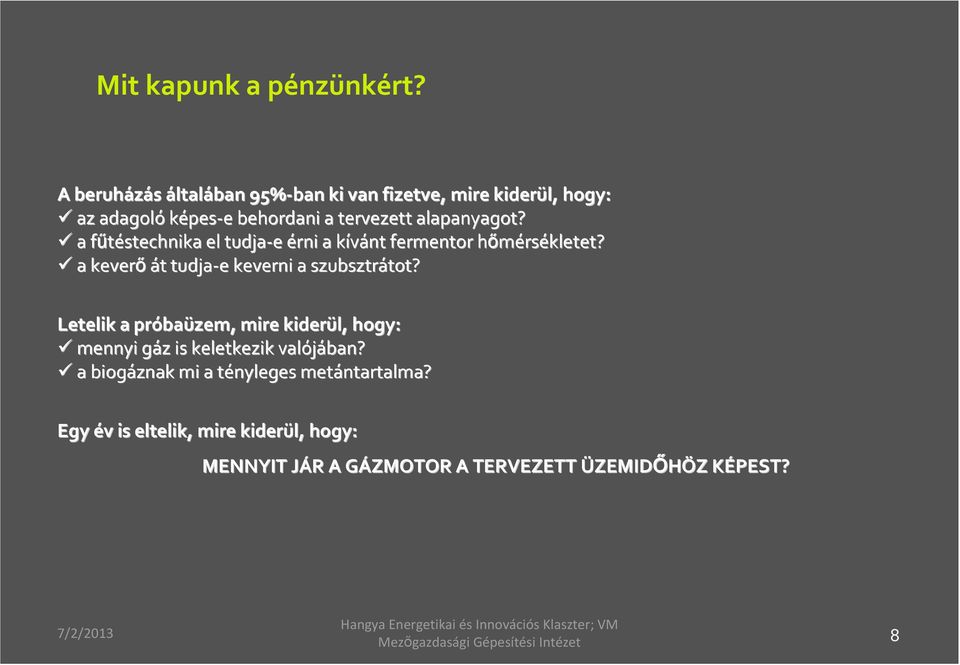

8 Mit kapunk a pénzünkért? A beruházás általában 95% ban ki van fizetve, mire kiderül, hogy: az adagoló képes e e behordani a tervezett alapanyagot? a fűtéstechnika f el tudja e érni a kívánt k fermentor hőmérsh rsékletet? a keverő át t tudja e e keverni a szubsztrátot? tot? Letelik a próba baüzem, zem, mire kiderül, hogy: mennyi gáz g z is keletkezik valójában? ban? a biogáznak mi a tényleges t metántartalma? Egy év v is eltelik, mire kiderül, hogy: MENNYIT JÁR J R A GÁZMOTOR G A TERVEZETT ÜZEMIDŐHÖZ Z KÉPEST? K 8

a fűtéstechnika f el tudja e érni a kívánt k fermentor hőmérsh rsékletet? a keverő át t tudja e e keverni a szubsztrátot? tot?

9 Projekt Cash Flow A jól j l megválasztott gázmotor g teljesítm tmény és s a hozzá tartozó üzemidő fogja meghatározni: rozni: az értékesített villamosenergia mennyiségét az ebből l származ rmazó árbevételt az adóss sságszolgálat lat törlesztt rlesztését a projekt futamidejét a projektgazda elégedetts gedettségét A tervezésn snél és s méretezm retezésnél l célszerc lszerű figyelembe venni a: biogáz z metántartalm ntartalmát a motor specifikált hatásfok sfokát az elektromos áram átvételi teli árait WORST CASE SCENARIO KEVESEBB MEGLEPETÉS 9

futamidejét a projektgazda elégedetts gedettségét A tervezésn snél és s méretezm retezésnél l célszerc lszerű figyelembe venni a:

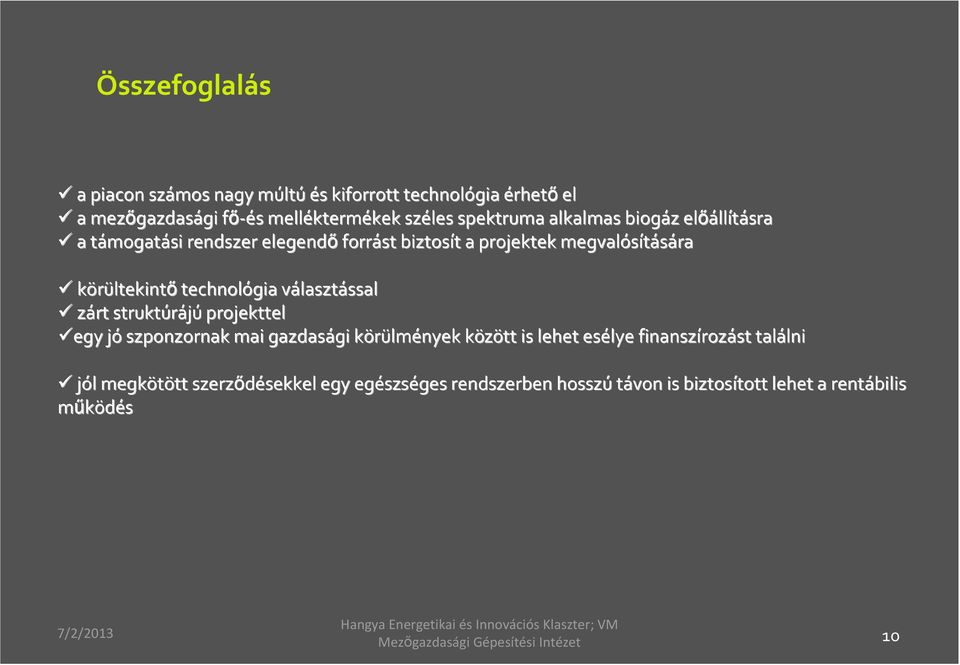

10 Összefoglalás a piacon számos nagy múltm ltú és s kiforrott technológia érhető el a mezőgazdas gazdasági gi fő és f s mellékterm ktermékek kek széles spektruma alkalmas biogáz z előáll llításra a támogatt mogatási rendszer elegendő forrást biztosít t a projektek megvalósítására körültekintő technológia választv lasztássalssal zárt struktúrájú projekttel egy jój szponzornak mai gazdasági gi körülmk lmények között k tt is lehet esélye finanszíroz rozást találni lni jól l megkötött tt szerződésekkel sekkel egy egészs szséges rendszerben hosszú távon is biztosított tott lehet a rentábilis működés 10

technológia választv lasztássalssal zárt struktúrájú projekttel egy jój szponzornak mai gazdasági gi körülmk lmények között k tt is lehet esélye

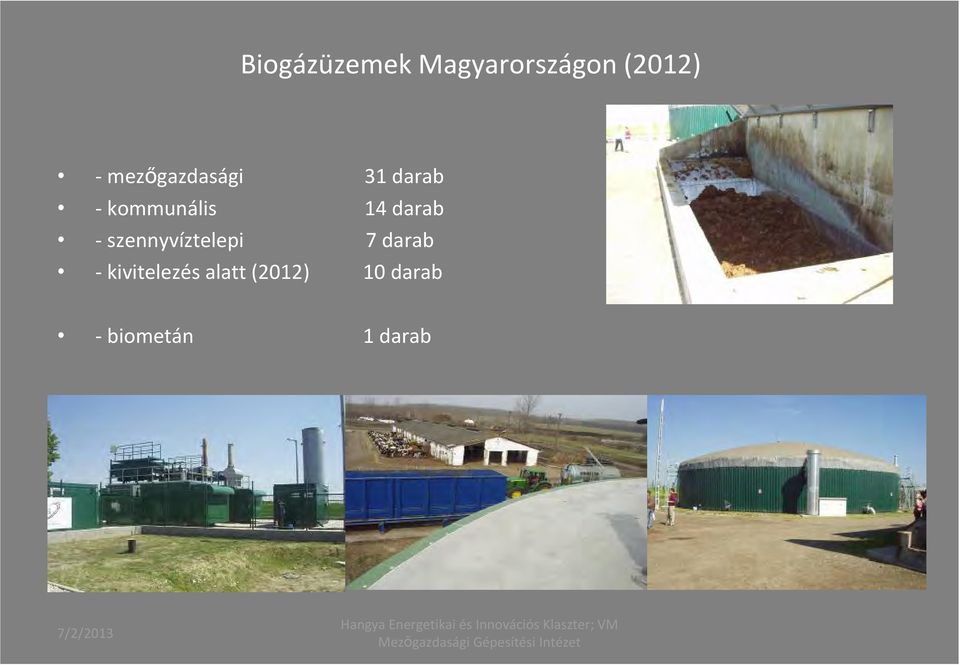

11 Biogázüzemek Magyarországon (2012) mezőgazdasági 31 darab kommunális 14 darab szennyvíztelepi 7 darab kivitelezés alatt (2012) 10 darab biometán 1 darab

12 Biogas Plant Performance kw 1 Nyírbátor Kenderes Pálhalma Kaposvár Direct biogas use 5 Klárafalva Kecskemét Csengersima Dömsöd Kapuvár Kaposszekcső Bonyhád Nyírtelek Dombrád Biharnagybajom Bugyi Bicsérd Erdőhát Pusztahencse Jászapáti Hajdúböszörmény Hajdúszovát Ostffyasszonyfa Kemenesmagasi Gyulavár Ikrény 625

Nyírtelek 625 13 Dombrád 625 14 Biharnagybajom 625 15 Bugyi 499 16 Bicsérd 637 17 Erdőhát 625 18 Pusztahencse 1200 19

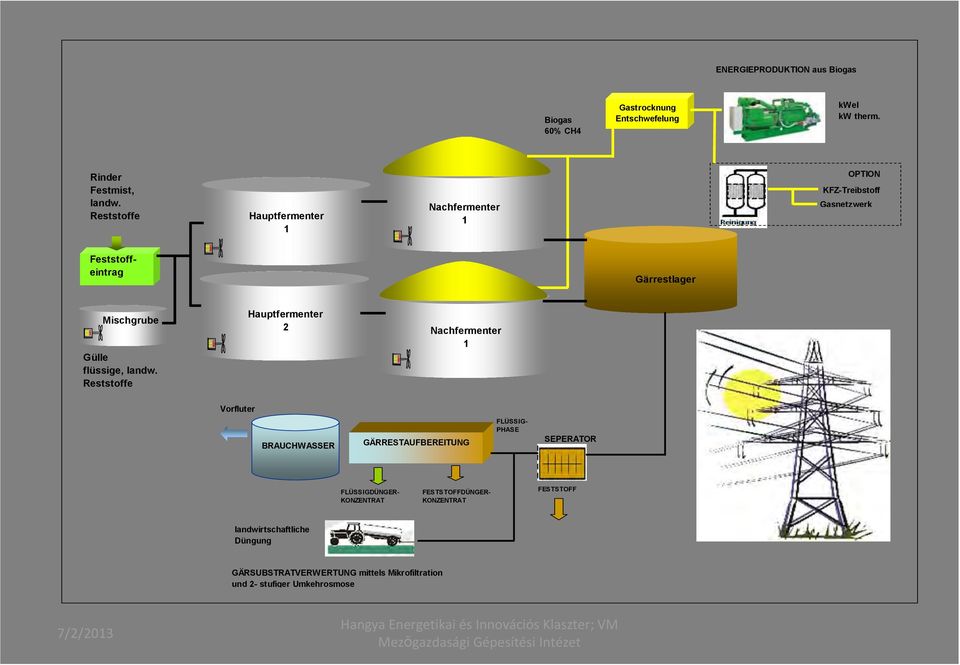

13 ENERGIEPRODUKTION aus Biogas Biogas 60% CH4 Gastrocknung Entschwefelung kwel kw therm. Rinder Festmist, landw. Reststoffe Hauptfermenter 1 Biogas Nachfermenter 1 OPTION KFZ-Treibstoff Gasnetzwerk Feststoffeintrag Gärrestlager Mischgrube Gülle flüssige, landw. Reststoffe Hauptfermenter 2 Nachfermenter 1 Vorfluter BRAUCHWASSER GÄRRESTAUFBEREITUNG FLÜSSIG- PHASE SEPERATOR FLÜSSIGDÜNGER- KONZENTRAT FESTSTOFFDÜNGER- KONZENTRAT FESTSTOFF landwirtschaftliche Düngung GÄRSUBSTRATVERWERTUNG mittels Mikrofiltration und 2- stufiger Umkehrosmose

14 Mezőgazdasági biogázüzemek alapanyagai állati trágyák növényi fő és melléktermékek feldolgozó ipar szerves hulladékai állati hulladékok /71/2003. (VI. 27.) FVM rendelet/

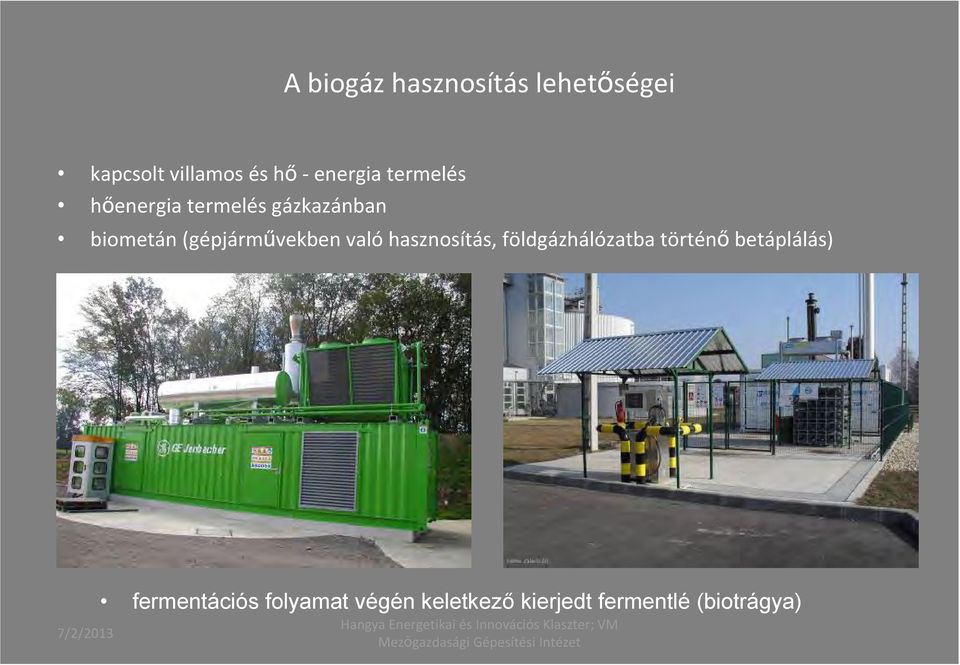

15 A biogáz hasznosítás lehetőségei kapcsolt villamos és hő energia termelés hőenergia termelés gázkazánban biometán (gépjárművekben való hasznosítás, földgázhálózatba történő betáplálás) fermentációs folyamat végén keletkező kierjedt fermentlé (biotrágya)

(gépjárművekben való hasznosítás, földgázhálózatba történő

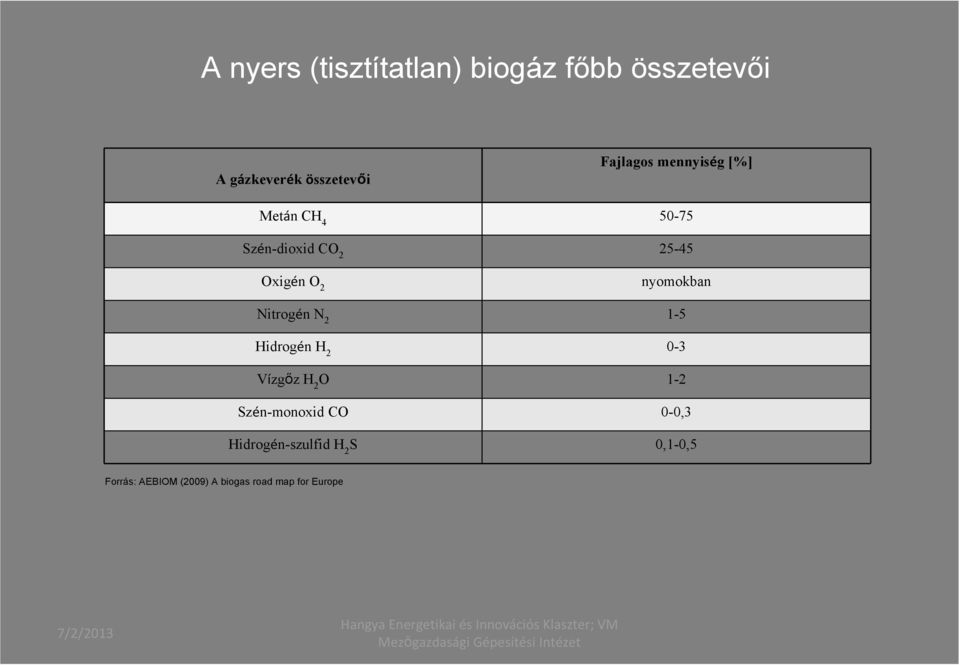

16 A nyers (tisztítatlan) biogáz főbb összetevői A gázkeverék összetevői Fajlagos mennyiség [%] Metán CH Szén-dioxid CO Oxigén O 2 nyomokban Nitrogén N Hidrogén H Vízgőz H 2 O 1-2 Szén-monoxid CO 0-0,3 Hidrogén-szulfid H 2 S 0,1-0,5 Forrás: AEBIOM (2009) A biogas road map for Europe

nyomokban Nitrogén N 2 1-5 Hidrogén H 2 0-3 Vízgőz H 2 O 1-2 Szén-monoxid CO

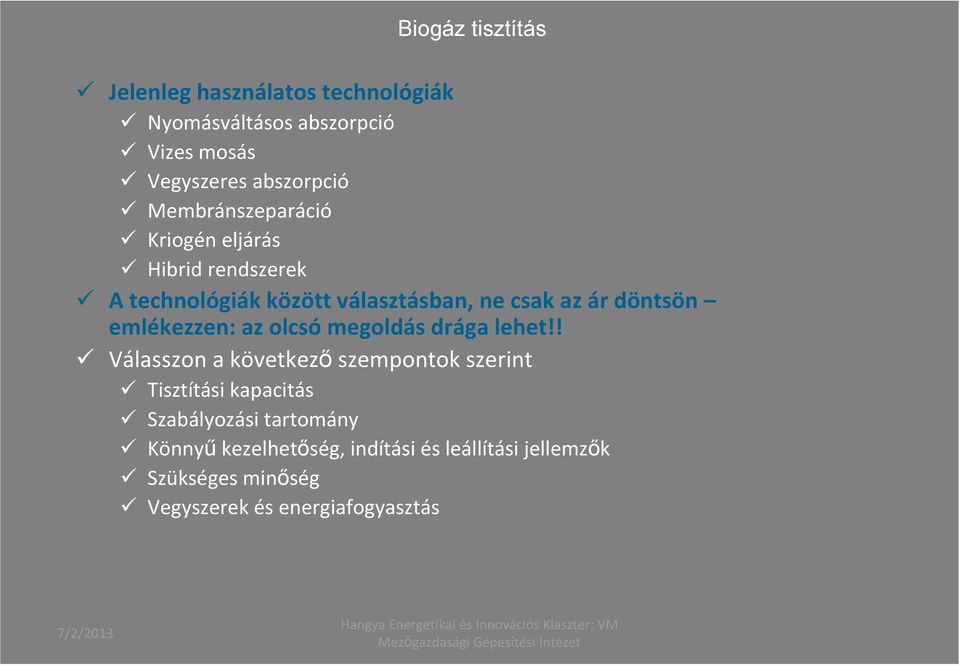

17 Biogáz tisztítás Jelenleg használatos technológiák Nyomásváltásos abszorpció Vizes mosás Vegyszeres abszorpció Membránszeparáció Kriogén eljárás Hibrid rendszerek A technológiák között választásban, ne csak az ár döntsön emlékezzen: az olcsó megoldás drága lehet!! Válasszon a következő szempontok szerint Tisztítási kapacitás Szabályozási tartomány Könnyű kezelhetőség, indítási és leállítási jellemzők Szükséges minőség Vegyszerek és energiafogyasztás

emlékezzen: az olcsó megoldás drága lehet!

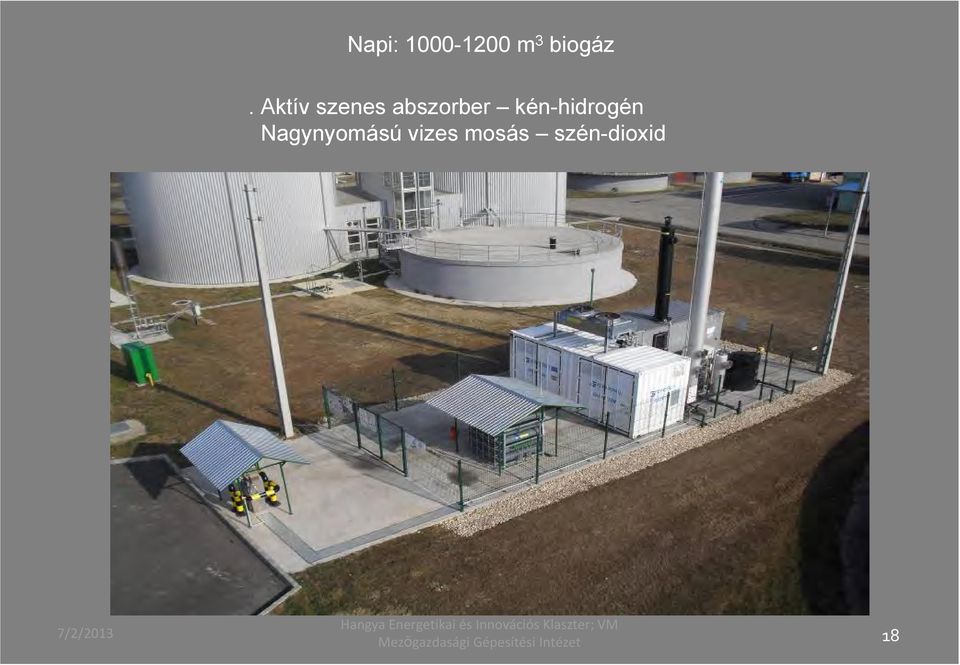

18 Napi: m 3 biogáz. Aktív szenes abszorber kén-hidrogén Nagynyomású vizes mosás szén-dioxid 18

20 20

21 Anaerob fermentációs vizsgálatok a VM MGI Biogáz laboratóriumában 80-as évek 2000-es évek eleje

22 Napjainkban Alkalmazott fermentor nagyság: 1-50 l

23 Bioetanol és biogáz kihozatali vizsgálatokhoz Fermentor nagyság: 800 liter

24 Előnyök: Kis mintamennyiség. Könnyebb kezelhető-ség. Energiahatékony. Kevesebb tömítetlen-ségi probléma. I. Biogázkihozatali mérés Reaktorok száma: max. 20 db Reaktor méret: max. 1 liter Hőntartás keringtetett, szabályozott vízfürdőben Hátrányok: Érzékeny a bevitt mennyiségek pontossá-gára. Pontos és alapos mintavételt és minta-előkészítést igényel. Nagyobb struktúrák vizsgálatára alkalmat-lan. Keverés nagy reaktorszám esetén nem/nehezen megoldható.

25 Előnyök: Nagyobb mintamennyi-ség. Kevésbé érzékeny a bevitt mennyiségek pontosságára. Mintaelőkészítés egyszerűbb. Alkalmas nagyobb anyagstruktúrák vizsgá-latára. Keverés nagy reaktorszám esetén is gépesítetten megoldható. II. Biogázkihozatali mérés Reaktorok száma: 10+6 db; Reaktor méret: max liter Hőntartás keringtetett, szabályozott vízfürdőben Hátrányok: Nagyobb anyagmennyi-ség. Nehezebb kezelhető-ség. Energiahaköltségesebb, Több tömítetlenségi probléma.

26 Mezőgazdasági hulladékokra módosított DIN S8 szabvány Friss, működő biogázüzem fermentlevét használtuk oltóanyagként Alapanyagok: silókukorica szilázs, cukorcirok szilázs előkezelés (darálóval, turmixgéppel), ill. a minták különböző méretű frakcióit állítottuk elő rosták segítségével. Alkalmazott rosta mérete: 3 mm; 6,3 mm és 8 mm. Szükséges vak illetve kontroll mérések elvégzése Mintákból a várható gáztartalom figyelembevételével g mennyiség ~ 800 ml anaerob iszapban szuszpendáva g mennyiség ~ 6 l anaerob fermentlében szuszpendáva Termosztálási hőmérésékelt kb. 35 C /mezofil/, Minták gáztermelése naponta kerül leolvasásra, a légköri nyomással és a hőmérséklettel együtt Analitika - Szemrevételezéses vizsgálatok Szubsztrát inhomogenitás jellemzése Szemcseméret Szennyezések -Sűrűségmérés - Szárazanyag tartalom - Szerves-szárazanyag tartalom - Gázkihozatal mennyiségi mérés - C/N elemzés - ph érték Mérési módszerek

27 VM MGI Biogáz projektjei OTKA K : A biogázelőállítás céljából termesztett, anaerob erjesztésű aprított növényi halmazok környezetbarát, és maximális gázkihozatalt eredményező halmazstruktúráinak meghatározását és optimalizálását tűzte ki céljául. Baross Gábor program: Mobil bioreaktor és mérőrendszer kifejlesztése helyszíni biogáz előállítási technológiai kísérletekhez. Intelligent Energy Europe Biomethane Regions ( methaneregions.eu/)

28 The sole responsibility for the content of this publication lies with the authors. It does not necessarily reflect the opinion of the European Union. Neither the EACI nor the European Commission are responsible for any use that may be made of the information contained herein. 28

29 Partnerek 29

30 Példák megvalósított fejlesztésekre

35 Zwischenlagerung von Grüngut
