1 Minőség Innováció Kellemes közérzet KLÍMAKATALÓGUS 07/08 KLÍMAKATALÓGUS 07/08 MITSUBISHI ELECTRIC Mono- és Multi Split Rendszerek Hőszivattyúk VRF-Rendszerek Technológiai helységek klimatizálása Frisslevegős szellőztetőrendszerek Párátlanítók MITSUBISHI ELECTRIC Changes for the better Air Conditioning

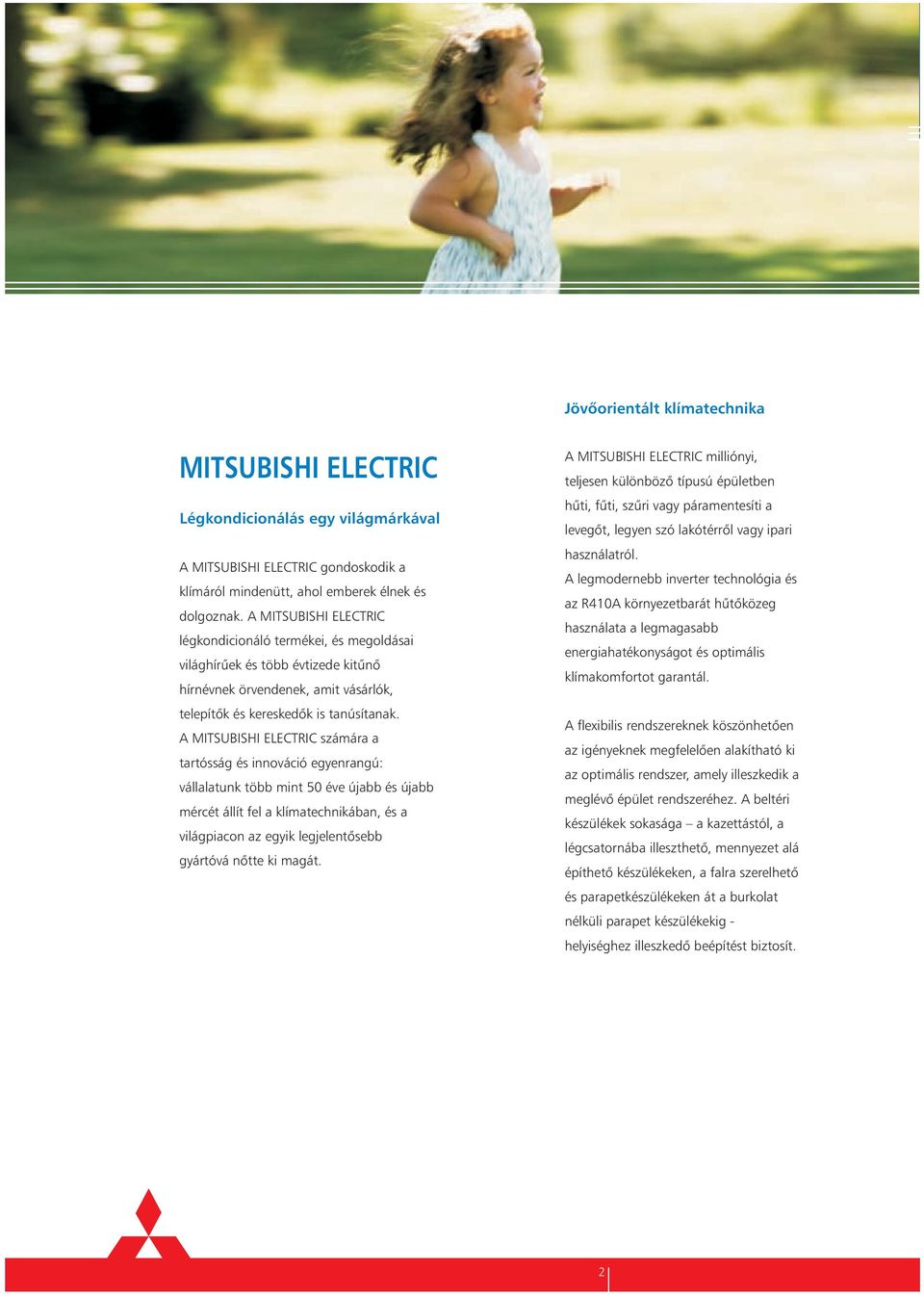

2 Jövőorientált klímatechnika MITSUBISHI ELECTRIC Légkondicionálás egy világmárkával A MITSUBISHI ELECTRIC gondoskodik a klímáról mindenütt, ahol emberek élnek és dolgoznak. A MITSUBISHI ELECTRIC légkondicionáló termékei, és megoldásai világhírűek és több évtizede kitűnő hírnévnek örvendenek, amit vásárlók, telepítők és kereskedők is tanúsítanak. A MITSUBISHI ELECTRIC számára a tartósság és innováció egyenrangú: vállalatunk több mint éve újabb és újabb mércét állít fel a klímatechnikában, és a világpiacon az egyik legjelentősebb gyártóvá nőtte ki magát. A MITSUBISHI ELECTRIC milliónyi, teljesen különböző típusú épületben hűti, fűti, szűri vagy páramentesíti a levegőt, legyen szó lakótérről vagy ipari használatról. A legmodernebb inverter technológia és az R4A környezetbarát hűő t közeg használata a legmagasabb energiahatékonyságot és optimális klímakomfortot garantál. A flexibilis rendszereknek köszönhetően az igényeknek megfelelően alakítható ki az optimális rendszer, amely illeszkedik a meglévő épület rendszeréhez. A beltéri készülékek sokasága a kazettástól, a légcsatornába illeszthet ő, mennyezet alá építhető készülékeken, a falra szerelhető és parapetkészülékeken át a burkolat nélküli parapet készülékekig - helyiséghez illeszkedő beépítést biztosít. 2

3 TARTALOM Első osztályú szolgáltatások Bemutatkozás 2 Gyártmányaink csúcstermékek, de ez nekünk nem elég. A kapcsolódó szolgáltatásokban is első osztályúak szeretnénk lenni, mert célunk a közös siker. Ezért a MITSUBISHI ELECTRIC partnerei és ügyfelei számára teljeskörű szolgáltatást kínál, amelyet folyamatosan bővít. Előszó 4 M-SOROZAT lakossági klímakészülékek 5 MR. SLIM Split és Multi split rendszerek 45 CITY MULTI VRF Rendszerek 8 A MITSUBISHI ELECTRIC az alábbi szolgáltatások biztosításával is sikeres együttműködésről és kellemes üzleti klímáról gondoskodik: LOSSNAY szellőzőrendszerek hővisszanyeréssel 129 Párátlanító készülékek 1 Szervíz 15 részletes dokumentációk üzemeltetési gépkönyvek, szervízgépkönyvek CAD-tervezőszoftverek tréningek illetve helyszíni szakmai támogatás

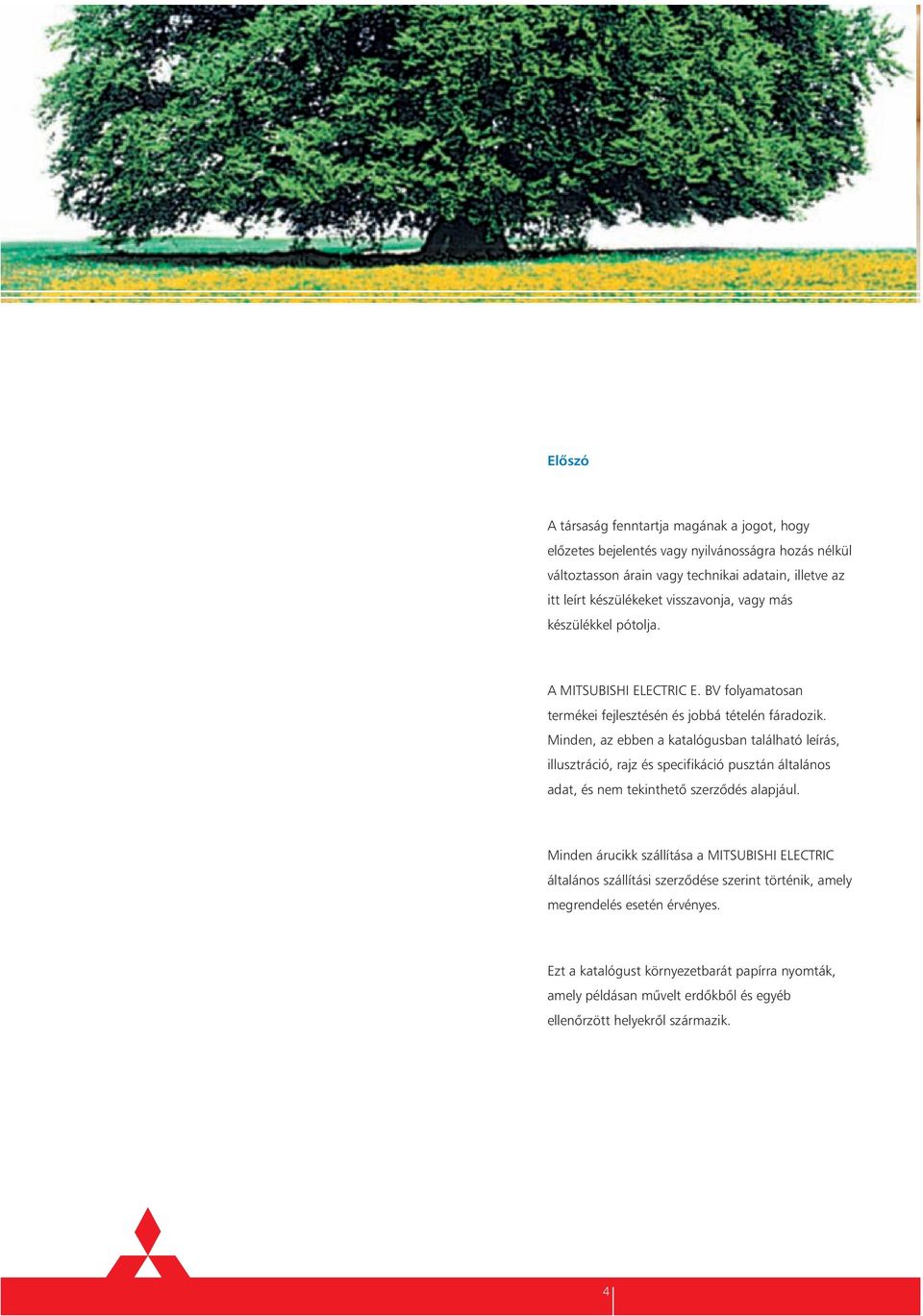

4 Előszó A társaság fenntartja magának a jogot, hogy előzetes bejelentés vagy nyilvánosságra hozás nélkül változtasson árain vagy technikai adatain, illetve az itt leírt készülékeket visszavonja, vagy más készülékkel pótolja. A MITSUBISHI ELECTRIC E. BV folyamatosan termékei fejlesztésén és jobbá tételén fáradozik. Minden, az ebben a katalógusban található leírás, illusztráció, rajz és specifikáció pusztán általános adat, és nem tekinthető szerződés alapjául. Minden árucikk szállítása a MITSUBISHI ELECTRIC általános szállítási szerződése szerint történik, amely megrendelés esetén érvényes. Ezt a katalógust környezetbarát papírra nyomták, amely példásan művelt erdőkből és egyéb ellenőrzött helyekről származik. 4

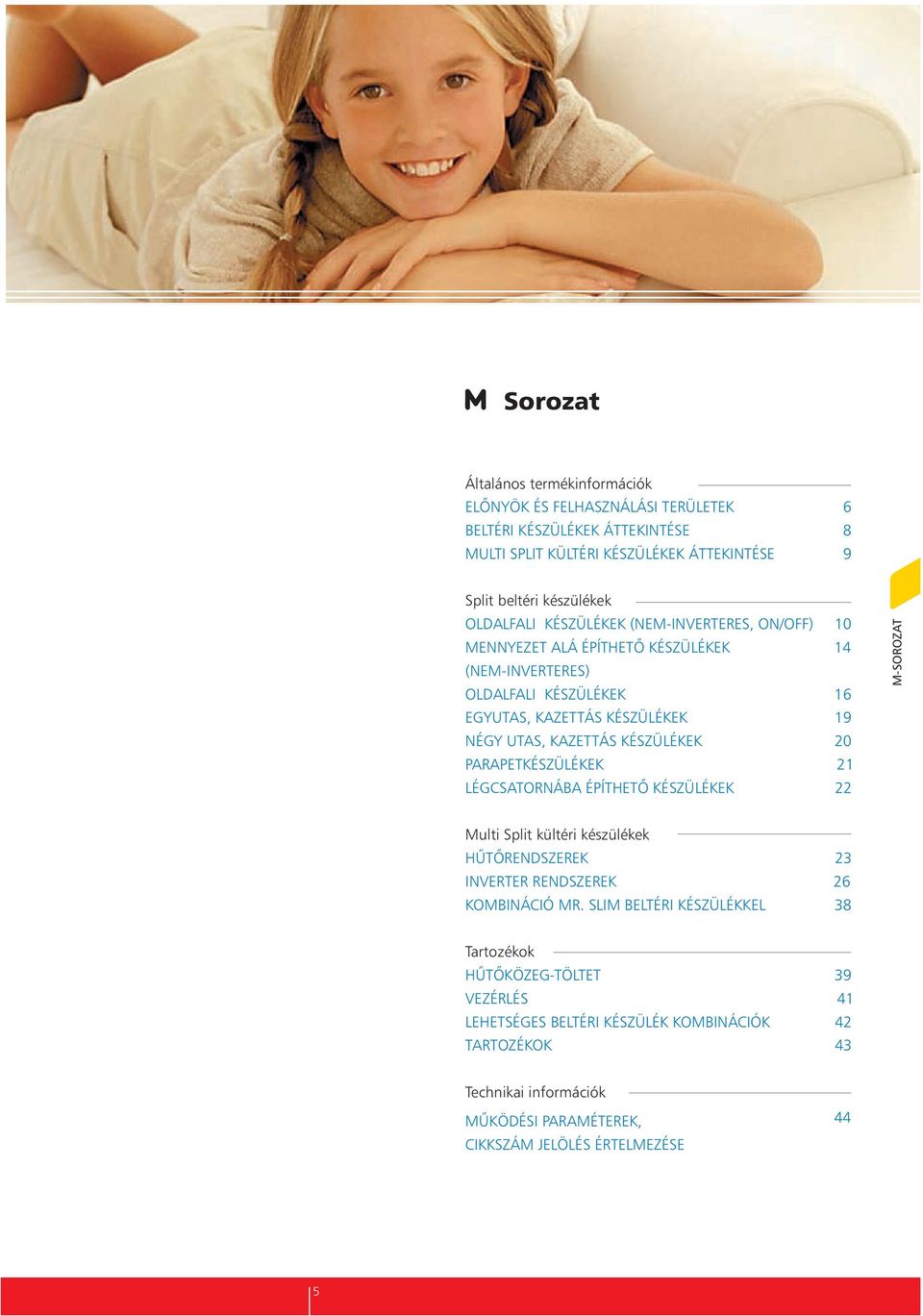

5 Sorozat Általános termékinformációk ELŐNYÖK ÉS FELHASZNÁLÁSI TERÜLETEK BELTÉRI KÉSZÜLÉKEK ÁTTEKINTÉSE 8 MULTI SPLIT KÜLTÉRI KÉSZÜLÉKEK ÁTTEKINTÉSE 9 Split beltéri készülékek OLDALFALI KÉSZÜLÉKEK (NEM-INVERTERES, ON/OFF) MENNYEZET ALÁ ÉPÍTHETŐ KÉSZÜLÉKEK 14 (NEM-INVERTERES) OLDALFALI KÉSZÜLÉKEK EGYUTAS, KAZETTÁS KÉSZÜLÉKEK 19 NÉGY UTAS, KAZETTÁS KÉSZÜLÉKEK PARAPETKÉSZÜLÉKEK 21 LÉGCSATORNÁBA ÉPÍTHETŐ KÉSZÜLÉKEK 22 M-SOROZAT Multi Split kültéri készülékek HŰTŐRENDSZEREK 2 INVERTER RENDSZEREK 2 KOMBINÁCIÓ MR. SLIM BELTÉRI KÉSZÜLÉKKEL 8 Tartozékok HŰTŐKÖZEG-TÖLTET 9 VEZÉRLÉS 41 LEHETSÉGES BELTÉRI KÉSZÜLÉK KOMBINÁCIÓK 42 TARTOZÉKOK 4 Technikai információk MŰKÖDÉSI PARAMÉTEREK, CIKKSZÁM JELÖLÉS ÉRTELMEZÉSE 44 5

6 Kompetenz ELŐNYÖK ÉS FELHASZNÁLÁSI TERÜLETEK Komfort klímakészülékek az optimális klímához Előnyök: M-Sorozatú készülékeinkkel Ön kis és közepes méretű tereket hűthet vagy fűthet energiatakarékosan. A fejlett rendszerek mono- vagy multi split megoldással lakóterekben, kisebb irodákban vagy rendelőkben alkalmazhatók, és rugalmasan illeszkednek a helyiséghez. Kompakt méretek, elegáns design és a zajtalan üzemmód teszi kedveltté a MITSUBISHI ELECTRIC készüléket. Termékválaszték Teljesítmény 2, kw-14 kw-ig csak hűtésre vagy hűtésre és fűtésre 2-8 db beltéri készülék mono- vagy multi-split elrendezés Szerelőbarát beltéri készülék kazettás, mennyezetkazetta alá szerelhető, légcsatornába építhető, parapet és oldalfali kivitelben Energiatakarékos kültéri készülékek mint nem-inverteres, inverteres és hűtő- és hőszivattyús kivitelben -igény: 2 V, 1 fázis, Hz Szabványt teremtett A készülékek infravörös vagy oldalfali távirányítóval rendelhetőek, Fuzzy Logic vezérléssel. A légcsatornába építhető készülékeket oldalfali távirányítóval szállítjuk, amihez heti időzítő és öndiagnosztikai funkció tartozik. Beépített innovatív Katechin-szűrő és antiallergén szűrő akadályozzák meg a por, a baktériumok és a vírusok elterjedését. A Design sorozatú oldalfali készülékekben egy speciális duo-plazma szűrő gondoskodik a hatékony levegőszűrésről. A kültéri készülékek környezetkímélő freonmentes R4-es hűtőközeggel vannak feltöltve. Minden inverteres kültéri készülék használható hűtésre - C-ig, illetve fűtésre -15 C-ig. Design Mindegyik oldalfali készülék modern, tetszetős kivitelben készül. Halk üzemmód Az inverteres és nem inverteres típusok nem cserélhetők fel egymással, mert vezérlésük különböző. A nem inverteres készülékek hagyományos RAC-vezérléssel kommunikálnak, az inverteres készülékek az új A-Control vezérlést használják. zajszintű készülékek, csendes működésűek. Alvás üzemmódban csupán 21 db zajszinttel üzemel az MSZ-GC22/VA oldalfali készülék, huzatmentes légáramlattal gondoskodik az Ön éjszakai pihenéséről.

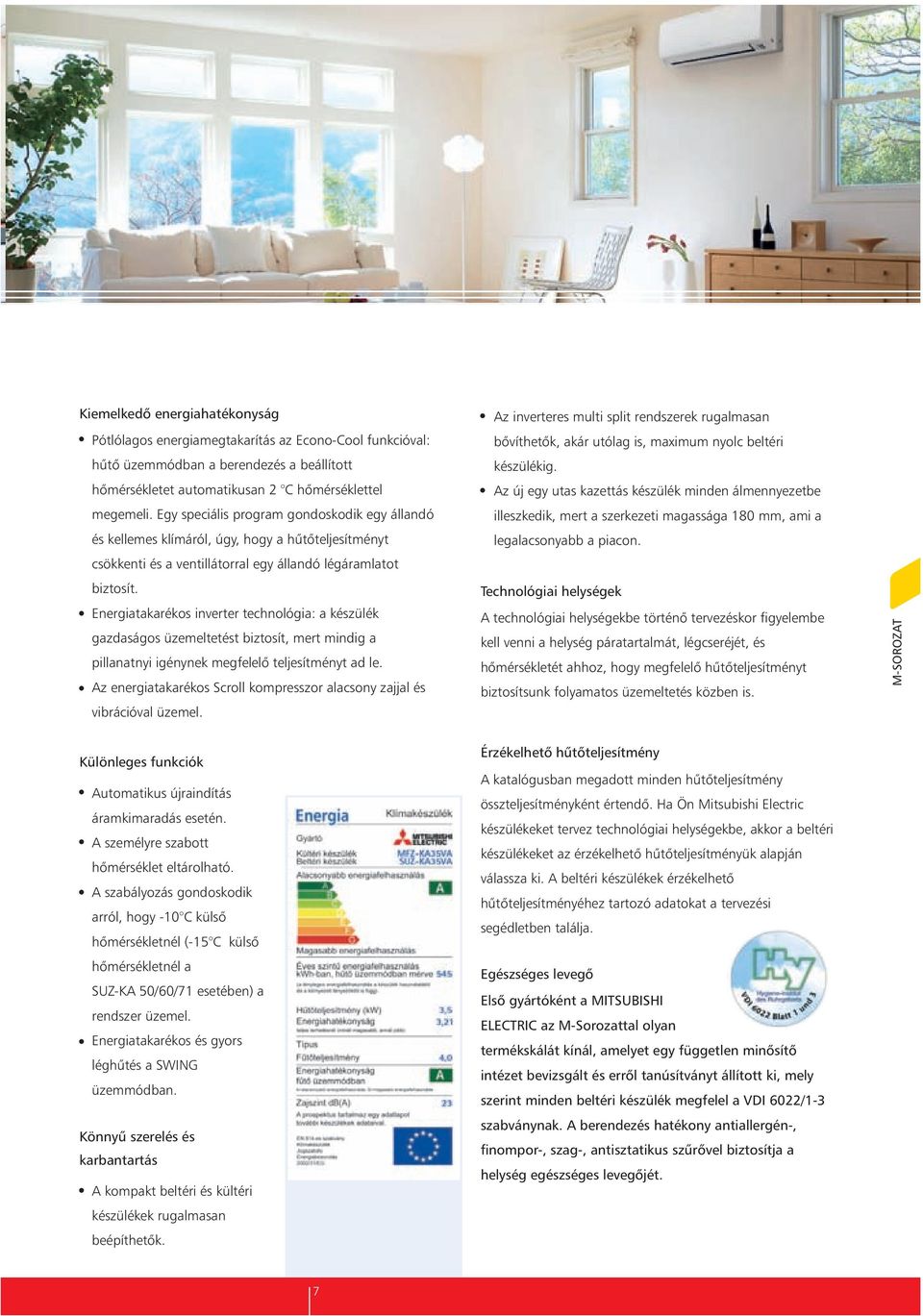

7 Kiemelkedő energiahatékonyság Pótlólagos energiamegtakarítás az Econo-Cool funkcióval: hűtő üzemmódban a berendezés a beállított hőmérsékletet automatikusan 2 C hőmérséklettel megemeli. Egy speciális program gondoskodik egy állandó és kellemes klímáról, úgy, hogy a hűtőteljesítményt csökkenti és a ventillátorral egy állandó légáramlatot biztosít. Energiatakarékos inverter technológia: a készülék gazdaságos üzemeltetést biztosít, mert mindig a pillanatnyi igénynek megfelelő teljesítményt ad le. Az energiatakarékos Scroll kompresszor alacsony zajjal és vibrációval üzemel. Az inverteres multi split rendszerek rugalmasan bővíthetők, akár utólag is, maximum nyolc beltéri készülékig. Az új egy utas kazettás készülék minden álmennyezetbe illeszkedik, mert a szerkezeti magassága 180 mm, ami a legalacsonyabb a piacon. Technológiai helységek A technológiai helységekbe történő tervezéskor figyelembe kell venni a helység páratartalmát, légcseréjét, és hőmérsékletét ahhoz, hogy megfelelő hűtőteljesítményt biztosítsunk folyamatos üzemeltetés közben is. M-SOROZAT Különleges funkciók Automatikus újraindítás áramkimaradás esetén. A személyre szabott hőmérséklet eltárolható. A szabályozás gondoskodik arról, hogy - C külső hőmérsékletnél (-15 C külső hőmérsékletnél a SUZ-KA /0/71 esetében) a rendszer üzemel. Energiatakarékos és gyors léghűtés a SWING üzemmódban. Könnyű szerelés és karbantartás A kompakt beltéri és kültéri készülékek rugalmasan beépíthetők. Érzékelhető hűtőteljesítmény A katalógusban megadott minden hűtőteljesítmény összteljesítményként értendő. Ha Ön Mitsubishi Electric készülékeket tervez technológiai helységekbe, akkor a beltéri készülékeket az érzékelhető hűtőteljesítményük alapján válassza ki. A beltéri készülékek érzékelhető hűtőteljesítményéhez tartozó adatokat a tervezési segédletben találja. Egészséges levegő Első gyártóként a MITSUBISHI ELECTRIC az M-Sorozattal olyan termékskálát kínál, amelyet egy független minősítő intézet bevizsgált és erről tanúsítványt állított ki, mely szerint minden beltéri készülék megfelel a VDI 022/1- szabványnak. A berendezés hatékony antiallergén-, finompor-, szag-, antisztatikus szűrővel biztosítja a helység egészséges levegőjét. 7

8 BELTÉRI KÉSZÜLÉKEK ÁTTEKINTÉSE Nem inverteres csak hűtő Nem inverteres hűtő vagy fűtő Inverteres hűtő vagy fűtő Teljesítménykód Hűtőteljesítmény 2, 2,2 2,5,5 5,0,0 7,1 8,5 Fűtőteljesítmény 2,5,,0 4,0 4,5 7,0 8,1 9,4 Oldalfali készülék MS/MSC/MSH-GA (-1. oldal) Mennyezet alá építhető készülék MCF/MCFH-GA ( oldal) Oldalfali készülék MSZ-GA/GB/GC (-17. oldal) Design oldalfali készülék MSZ-FA (18. oldal) 1 utas kazettás készülék MLZ-KA (19. oldal) 4 utas kazettás készülék SLZ-KA (. oldal) Parapet készülék MFZ-KA (21. oldal) Légcsatornába építhető készülék (22. oldal) SEZ-KC/KA 8

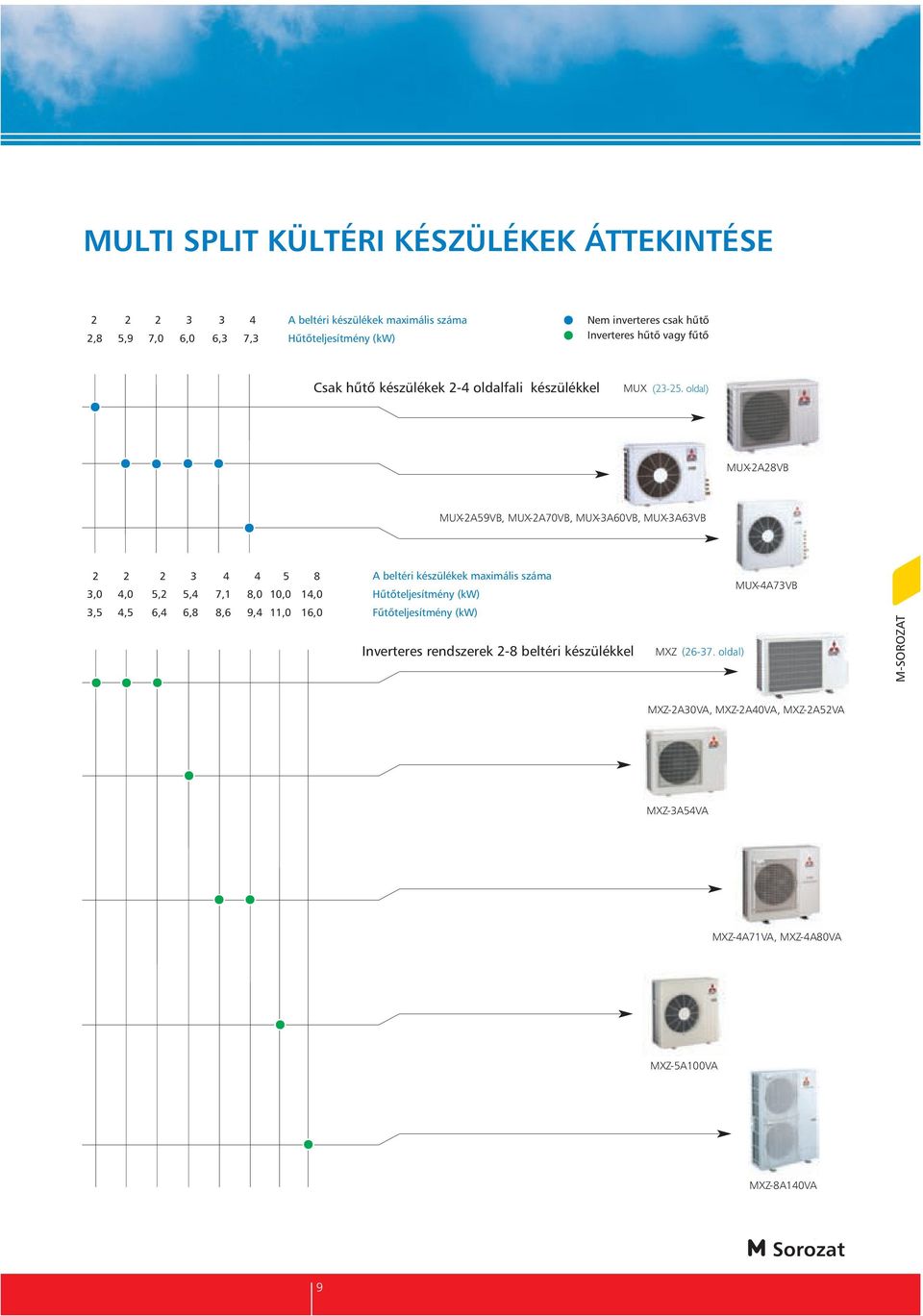

9 MULTI SPLIT KÜLTÉRI KÉSZÜLÉKEK ÁTTEKINTÉSE A beltéri készülékek maximális száma 2,8 5,9 7,0,0, 7, Hűtőteljesítmény Nem inverteres csak hűtő Inverteres hűtő vagy fűtő Csak hűtő készülékek 2-4 oldalfali készülékkel MUX (2-. oldal) MUX-2A28VB MUX-2A59VB, MUX-2A70VB, MUX-A0VB, MUX-AVB A beltéri készülékek maximális száma,0 4,0 5,2 5,4 7,1 8,0,0 14,0 Hűtőteljesítmény,5 4,5,4,8 8, 9,4 11,0,0 Fűtőteljesítmény Inverteres rendszerek 2-8 beltéri készülékkel MXZ (2-7. oldal) MUX-4A7VB M-SOROZAT MXZ-2AVA, MXZ-2A40VA, MXZ-2A52VA MXZ-A54VA MXZ-4A71VA, MXZ-4A80VA MXZ-5A0VA MXZ-8A140VA Sorozat 9

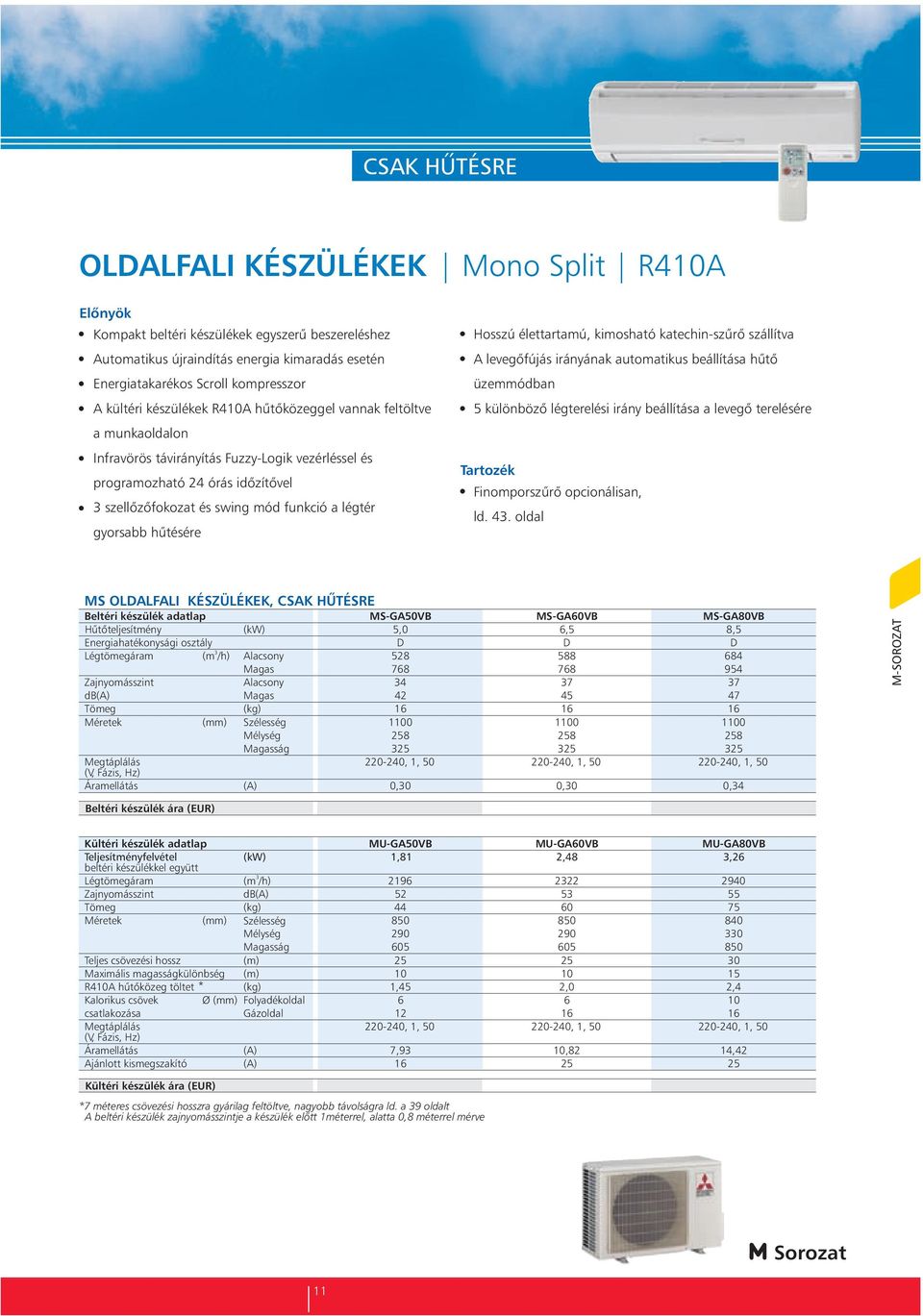

10 CSAK HŰTÉSRE OLDALFALI KÉSZÜLÉKEK Mono Split R4A Előnyök Kompakt beltéri készülékek egyszerű telepítésre Éjszakai üzemmód csak db zajszinttel (MSC- GA/VB) Energiatakarékos Scroll kompresszor Automatikus újraindítás áramkimaradás esetén A kültéri készülékek R4A hűtőközeggel vannak feltöltve Infravörös távirányítás Fuzzy-Logik vezérléssel és programozható 24 órás időzítővel szellőzőfokozat és swing mód funkció a légtér gyorsabb hűtésére A levegőfújás irányának automatikus beállítása hűtő üzemmódban 5 különböző légterelési irány Hosszú élettartamú, kimosható katechin-szűrő szállítva Tartozék Finomporszűrő opcionálisan ld. 4. oldal MSC OLDALFALI KÉSZÜLÉKEK, CSAK HŰTÉSRE Beltéri készülék adatlap MSC-GAVB Hűtőteljesítmény 2, Energiahatékonysági osztály A Légtömegáram db 9 (mm) Szélesség ság 278 Megtáplálás (V, F ázis, Hz) Áramfelvétel 0,17 Beltéri készülék ára (EUR) MSC-GAVB 2,5 A ,17 MSC-GA5VB,5 B ,19 Kültéri készülék adatlap Teljesítményfelvétel beltéri készülékkel együtt Légtömegáram db (mm) Szélesség ság Teljes csövezési hossz Maximális magasságkülönbség R4A hűtőközeg töltet * Kalorikus csövek Ø (mm) Folyadékoldal csatlakozása Gázoldal Megtáplálás (V, Fázis, Hz) Áramfelvétel Ajánlott kismegszakító MU-GAVB 0, ,0,17 MU-GAVB 0, ,0,40 MU-GA5VB 1, ,70 5,02 Kültéri készülék ára (EUR) * gyárilag feltöltve 7 méter csövezési hosszra,nagyobb távolságra ld. a 9 oldalt A beltéri készülék zajnyomásszintje a készülék előtt 1méterrel, alatta 0,8 méterrel mérve.

11 CSAK HŰTÉSRE OLDALFALI KÉSZÜLÉKEK Mono Split R4A Előnyök Kompakt beltéri készülékek egyszerű beszereléshez Automatikus újraindítás energia kimaradás esetén Energiatakarékos Scroll kompresszor A kültéri készülékek R4A hűtőközeggel vannak feltöltve a munkaoldalon Infravörös távirányítás Fuzzy-Logik vezérléssel és programozható 24 órás időzítővel szellőzőfokozat és swing mód funkció a légtér gyorsabb hűtésére Hosszú élettartamú, kimosható katechin-szűrő szállítva A levegőfújás irányának automatikus beállítása hűtő üzemmódban 5 különböző légterelési irány beállítása a levegő terelésére Tartozék Finomporszűrő opcionálisan, ld. 4. oldal MS OLDALFALI KÉSZÜLÉKEK, CSAK HŰTÉSRE Beltéri készülék adatlap MS-GAVB Hűtőteljesítmény 5,0 Energiahatékonysági osztály D Légtömegáram db 42 (mm) Szélesség 10 8 ság Megtáplálás (V, Fázis, Hz) 0, MS-GA0VB,5 D , MS-GA80VB 8,5 D ,4 M-SOROZAT Beltéri készülék ára (EUR) Kültéri készülék adatlap Teljesítményfelvétel beltéri készülékkel együtt Légtömegáram db (mm) Szélesség ság Teljes csövezési hossz Maximális magasságkülönbség R4A hűtőközeg töltet * Kalorikus csövek Ø (mm) Folyadékoldal csatlakozása Gázoldal Megtáplálás (V, Fázis, Hz) Ajánlott kismegszakító MU-GAVB 1, , ,9 MU-GA0VB 2, ,0,82 MU-GA80VB, ,4 14,42 Kültéri készülék ára (EUR) *7 méteres csövezési hosszra gyárilag feltöltve, nagyobb távolságra ld. a 9 oldalt A beltéri készülék zajnyomásszintje a készülék előtt 1méterrel, alatta 0,8 méterrel mérve Sorozat 11

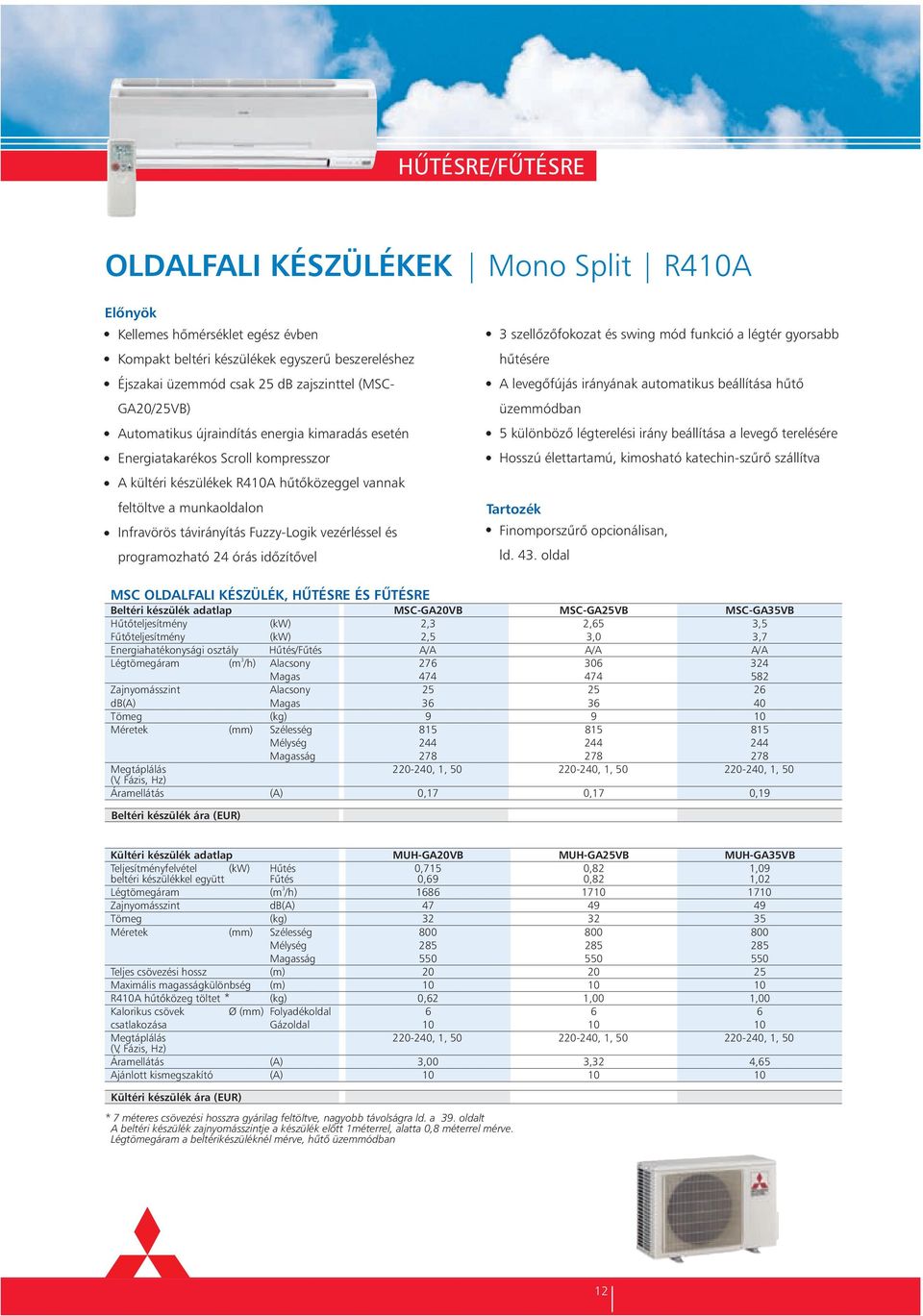

12 HŰTÉSRE/FŰTÉSRE OLDALFALI KÉSZÜLÉKEK Mono Split R4A Előnyök Kellemes hőmérséklet egész évben Kompakt beltéri készülékek egyszerű beszereléshez Éjszakai üzemmód csak db zajszinttel (MSC- GA/VB) Automatikus újraindítás energia kimaradás esetén Energiatakarékos Scroll kompresszor A kültéri készülékek R4A hűtőközeggel vannak feltöltve a munkaoldalon Infravörös távirányítás Fuzzy-Logik vezérléssel és programozható 24 órás időzítővel szellőzőfokozat és swing mód funkció a légtér gyorsabb hűtésére A levegőfújás irányának automatikus beállítása hűtő üzemmódban 5 különböző légterelési irány beállítása a levegő terelésére Hosszú élettartamú, kimosható katechin-szűrő szállítva Tartozék Finomporszűrő opcionálisan, ld. 4. oldal MSC OLDALFALI KÉSZÜLÉK, HŰTÉSRE ÉS FŰTÉSRE Beltéri készülék adatlap MSC-GAVB Hűtőteljesítmény 2, Fűtőteljesítmény 2,5 Energiahatékonysági osztály A/A Légtömegáram db 9 (mm) Szélesség ság 278 Megtáplálás (V, Fázis, Hz) 0,17 Beltéri készülék ára (EUR) MSC-GAVB 2,5,0 A/A ,17 MSC-GA5VB,5,7 A/A ,19 Kültéri készülék adatlap Teljesítményfelvétel Hűtés beltéri készülékkel együtt Fűtés Légtömegáram db (mm) Szélesség ság Teljes csövezési hossz Maximális magasságkülönbség R4A hűtőközeg töltet * Kalorikus csövek Ø (mm) Folyadékoldal csatlakozása Gázoldal Megtáplálás (V, Fázis, Hz) Ajánlott kismegszakító MUH-GAVB 0,715 0, ,2,00 MUH-GAVB 0,82 0, ,00,2 MUH-GA5VB 1,09 1, ,00 4,5 Kültéri készülék ára (EUR) * 7 méteres csövezési hosszra gyárilag feltöltve, nagyobb távolságra ld. a 9. oldalt A beltéri készülék zajnyomásszintje a készülék előtt 1méterrel, alatta 0,8 méterrel mérve. Légtömegáram a beltérikészüléknél mérve, hűtő üzemmódban 12

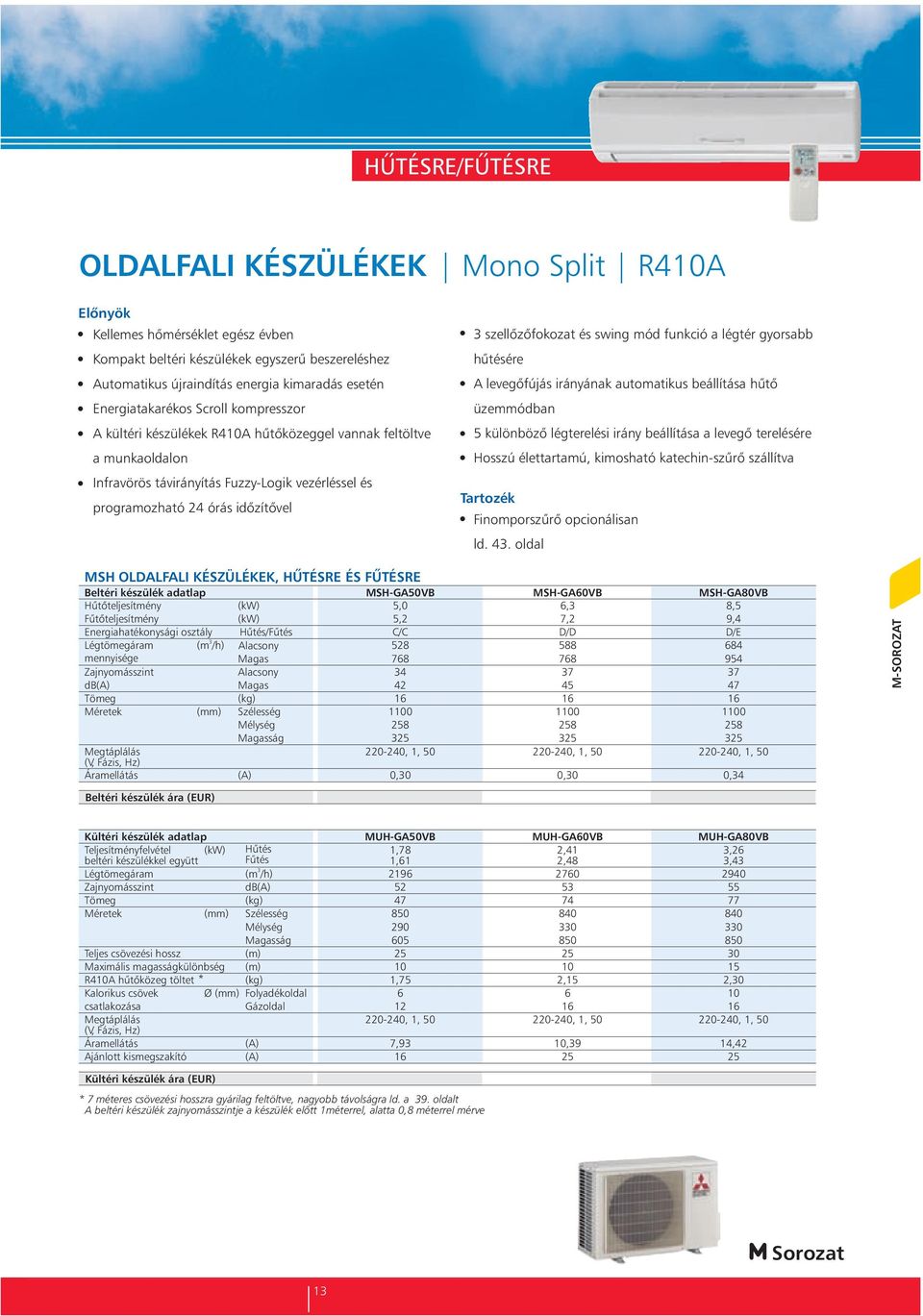

13 HŰTÉSRE/FŰTÉSRE OLDALFALI KÉSZÜLÉKEK Mono Split R4A Előnyök Kellemes hőmérséklet egész évben Kompakt beltéri készülékek egyszerű beszereléshez Automatikus újraindítás energia kimaradás esetén Energiatakarékos Scroll kompresszor A kültéri készülékek R4A hűtőközeggel vannak feltöltve a munkaoldalon Infravörös távirányítás Fuzzy-Logik vezérléssel és programozható 24 órás időzítővel szellőzőfokozat és swing mód funkció a légtér gyorsabb hűtésére A levegőfújás irányának automatikus beállítása hűtő üzemmódban 5 különböző légterelési irány beállítása a levegő terelésére Hosszú élettartamú, kimosható katechin-szűrő szállítva Tartozék Finomporszűrő opcionálisan ld. 4. oldal MSH OLDALFALI KÉSZÜLÉKEK, HŰTÉSRE ÉS FŰTÉSRE Beltéri készülék adatlap MSH-GAVB Hűtőteljesítmény 5,0 Fűtőteljesítmény 5,2 Energiahatékonysági osztály C/C Légtömegáram 528 mennyisége 78 4 db 42 (mm) Szélesség 10 8 ság Megtáplálás (V, Fázis, Hz) 0, MSH-GA0VB, 7,2 D/D , MSH-GA80VB 8,5 9,4 D/E ,4 M-SOROZAT Beltéri készülék ára (EUR) Kültéri készülék adatlap Teljesítményfelvétel Hűtés beltéri készülékkel együtt Fűtés Légtömegáram db (mm) Szélesség ság Teljes csövezési hossz Maximális magasságkülönbség R4A hűtőközeg töltet * Kalorikus csövek Ø (mm) Folyadékoldal csatlakozása Gázoldal Megtáplálás (V, Fázis, Hz) Ajánlott kismegszakító MUH-GAVB 1,78 1, , ,9 MUH-GA0VB 2,41 2, ,15,9 MUH-GA80VB,2, , 14,42 Kültéri készülék ára (EUR) * 7 méteres csövezési hosszra gyárilag feltöltve, nagyobb távolságra ld. a 9. oldalt A beltéri készülék zajnyomásszintje a készülék előtt 1méterrel, alatta 0,8 méterrel mérve Sorozat 1

14 CSAK HŰTÉSRE MENNYEZET ALATTI KÉSZÜLÉKEK Mono Split R4A Előnyök A flexibilisen felszerelhető modell szerelhető mennyezet alá, vagy parapet alá Kompakt beltéri készülék, egyszerű telepítés Infravörös távirányítás Fuzzy-Logik vezérléssel és programozható 24 órás időzítővel Automatikus újraindítás energia kimaradás esetén Energiatakarékos Scroll kompresszor A kültéri készülékek R4A hűtőközeggel vannak feltöltve a munkaoldalon Könnyen elérhető csatlakozók A levegőkifújóknak és a légáramlat irányának automatikus beállítása. 5 különböző légterelési irány beállítása a levegő terelésére szellőzőfokozat és swing mód funkció a légtér gyorsabb hűtésére Tartozék Finompor- és szagszűrő opcionálisan, ld. 4. oldal MCF FLEXIBILIS / MENNYEZET ALÁ ÉPÍTHETŐ KÉSZÜLÉKEK, CSAK HŰTÉSRE Beltéri készülék adatlap Hűtőteljesítmény Energiahatékonysági osztály Légtömegáram db Megtáplálás (V, Fázis, Hz) (mm) Szélesség ság MCF-GA5VB,5 B ,2 MCF-GAVB 4,8 D , MCF-GA0VB,0 E , Beltéri készülék ára (EUR) Kültéri készülék adatlap Teljesítményfelvétel beltéri készülékkel együtt Légtömegáram db (mm) Szélesség ság Teljes csövezési hossz Maximális magasságkülönbség R4A hűtőközeg töltet Kalorikus csövek Ø (mm) Folyadékoldal csatlakozása Gázoldal Megtáplálás (V, Fázis, Hz) Ajánlott kismegszakító MUCF-GA5VB 1, , ,89 MUCF-GAVB 1, , ,92 MUCF-GA0VB 2, ,85,2 Kültéri készülék ára (EUR) * méteres csövezési hosszra gyárilag feltöltve, nagyobb távolságra ld. a 9. oldalt A beltéri készülék zajnyomásszintje a készülék előtt 1méterre, alatta 0,8 méterrel mérve a parapet alá szerelve A beltéri készülék zajnyomásszintje a készülék előtt 1méterre, alatta 1 méterrel mérve a mennyezet alá szerelve 14

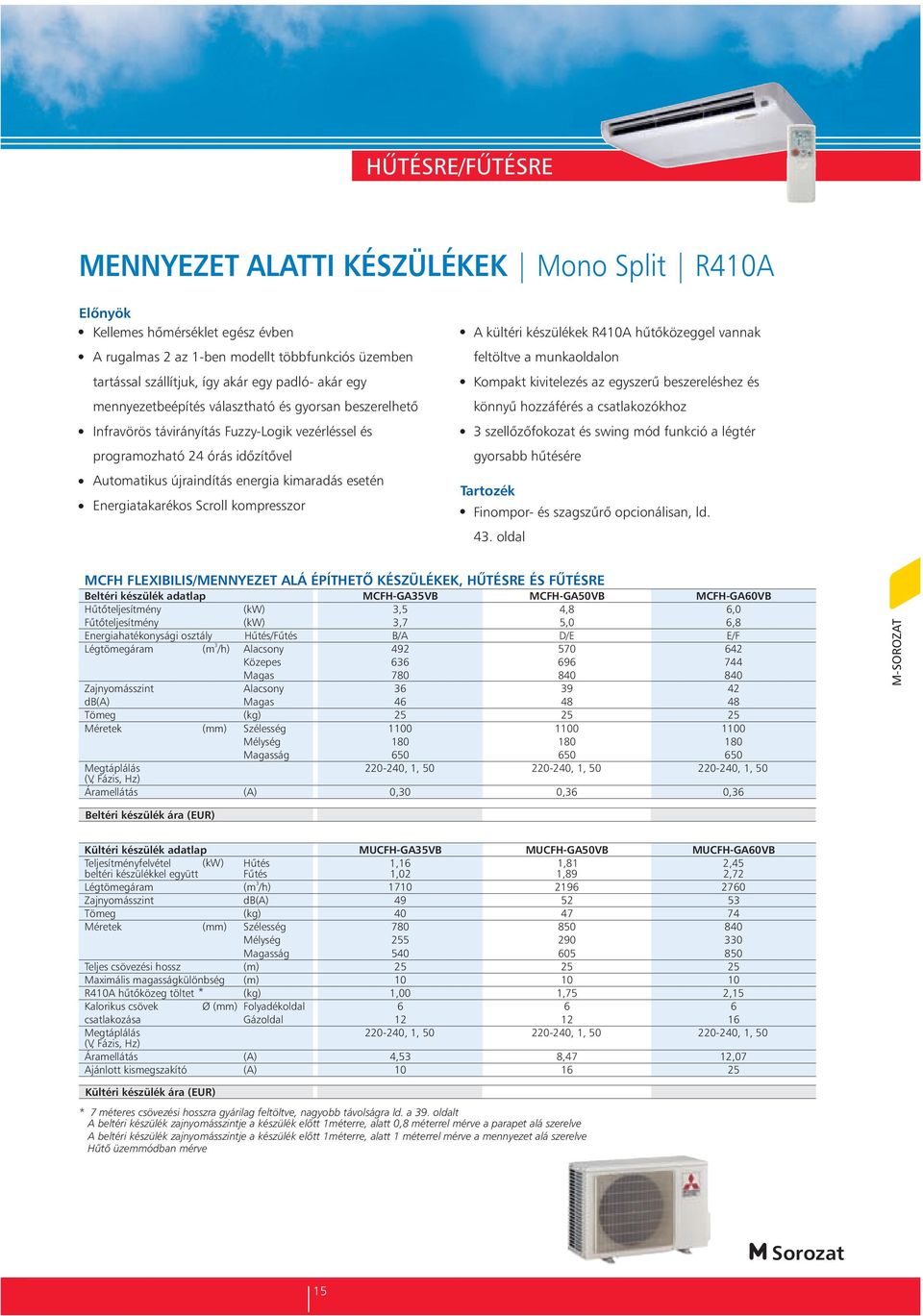

15 HŰTÉSRE/FŰTÉSRE MENNYEZET ALATTI KÉSZÜLÉKEK Mono Split R4A Előnyök Kellemes hőmérséklet egész évben A rugalmas 2 az 1-ben modellt többfunkciós üzemben tartással szállítjuk, így akár egy padló- akár egy mennyezetbeépítés választható és gyorsan beszerelhető Infravörös távirányítás Fuzzy-Logik vezérléssel és programozható 24 órás időzítővel Automatikus újraindítás energia kimaradás esetén Energiatakarékos Scroll kompresszor A kültéri készülékek R4A hűtőközeggel vannak feltöltve a munkaoldalon Kompakt kivitelezés az egyszerű beszereléshez és könnyű hozzáférés a csatlakozókhoz szellőzőfokozat és swing mód funkció a légtér gyorsabb hűtésére Tartozék Finompor- és szagszűrő opcionálisan, ld. 4. oldal MCFH FLEXIBILIS/MENNYEZET ALÁ ÉPÍTHETŐ KÉSZÜLÉKEK, HŰTÉSRE ÉS FŰTÉSRE Beltéri készülék adatlap MCFH-GA5VB MCFH-GAVB Hűtőteljesítmény,5 4,8 Fűtőteljesítmény,7 5,0 Energiahatékonysági osztály B/A D/E Légtömegáram Közepes db 4 48 (mm) Szélesség ság Megtáplálás (V, Fázis, Hz) 0, 0, Beltéri készülék ára (EUR) MCFH-GA0VB,0,8 E/F , M-SOROZAT Kültéri készülék adatlap Teljesítményfelvétel Hűtés beltéri készülékkel együtt Fűtés Légtömegáram db (mm) Szélesség ság Teljes csövezési hossz Maximális magasságkülönbség R4A hűtőközeg töltet * Kalorikus csövek Ø (mm) Folyadékoldal csatlakozása Gázoldal Megtáplálás (V, Fázis, Hz) Ajánlott kismegszakító MUCFH-GA5VB 1, 1, , ,5 MUCFH-GAVB 1,81 1, , ,47 MUCFH-GA0VB 2,45 2, ,15 12,07 Kültéri készülék ára (EUR) * 7 méteres csövezési hosszra gyárilag feltöltve, nagyobb távolságra ld. a 9. oldalt A beltéri készülék zajnyomásszintje a készülék előtt 1méterre, alatt 0,8 méterrel mérve a parapet alá szerelve A beltéri készülék zajnyomásszintje a készülék előtt 1méterre, alatt 1 méterrel mérve a mennyezet alá szerelve Hűtő üzemmódban mérve Sorozat 15

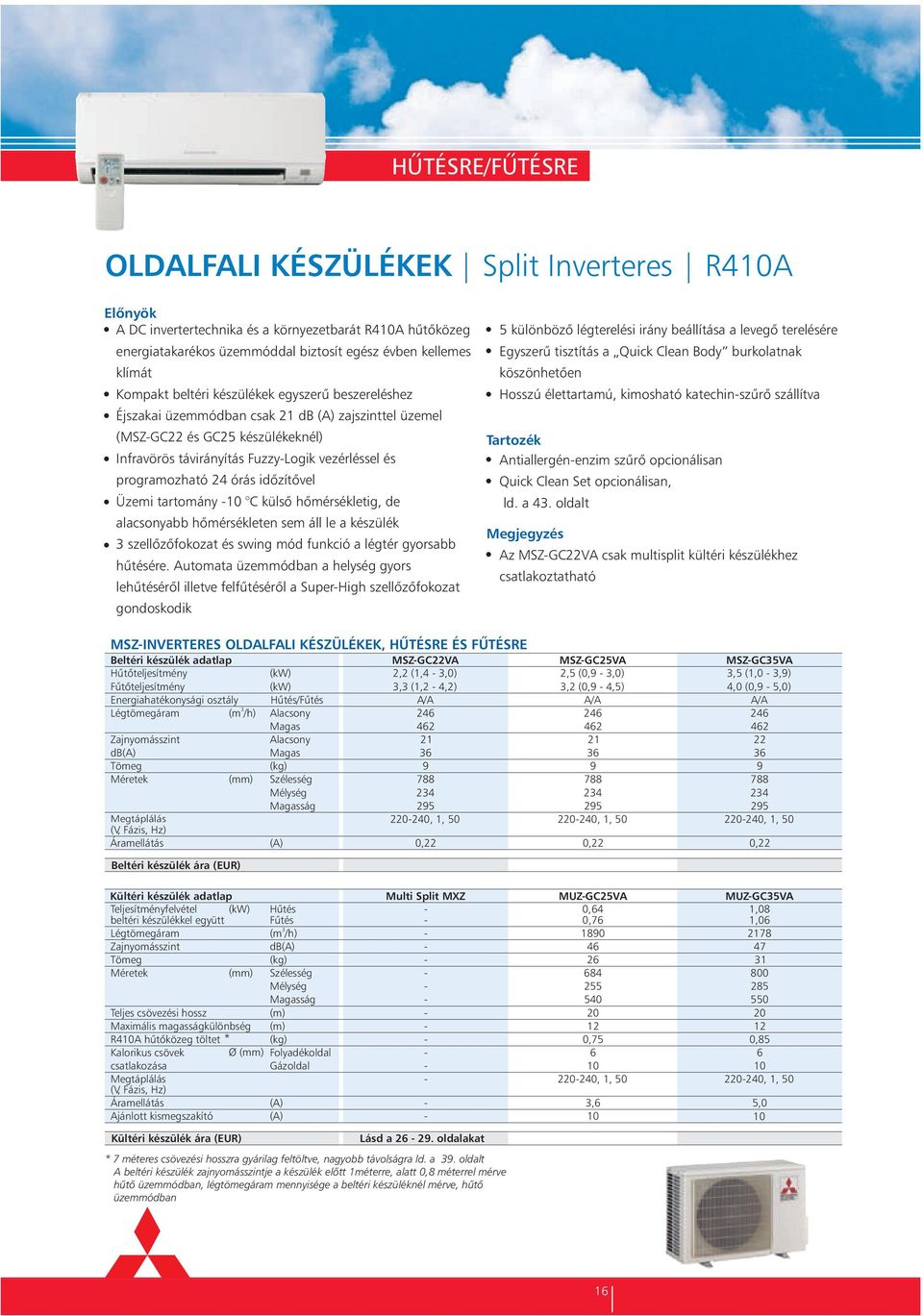

16 HŰTÉSRE/FŰTÉSRE OLDALFALI KÉSZÜLÉKEK Split Inverteres R4A Előnyök A DC invertertechnika és a környezetbarát R4A hűtőközeg energiatakarékos üzemmóddal biztosít egész évben kellemes klímát Kompakt beltéri készülékek egyszerű beszereléshez Éjszakai üzemmódban csak 21 db zajszinttel üzemel (MSZ-GC22 és GC készülékeknél) Infravörös távirányítás Fuzzy-Logik vezérléssel és programozható 24 órás időzítővel Üzemi tartomány - C külső hőmérsékletig, de alacsonyabb hőmérsékleten sem áll le a készülék szellőzőfokozat és swing mód funkció a légtér gyorsabb hűtésére. Automata üzemmódban a helység gyors lehűtéséről illetve felfűtéséről a Super-High szellőzőfokozat gondoskodik 5 különböző légterelési irány beállítása a levegő terelésére Egyszerű tisztítás a Quick Clean Body burkolatnak köszönhetően Hosszú élettartamú, kimosható katechin-szűrő szállítva Tartozék Antiallergén-enzim szűrő opcionálisan Quick Clean Set opcionálisan, ld. a 4. oldalt Megjegyzés Az MSZ-GC22VA csak multisplit kültéri készülékhez csatlakoztatható MSZ-INVERTERES OLDALFALI KÉSZÜLÉKEK, HŰTÉSRE ÉS FŰTÉSRE Beltéri készülék adatlap MSZ-GC22VA Hűtőteljesítmény 2,2 (1,4 -,0) Fűtőteljesítmény, (1,2-4,2) Energiahatékonysági osztály A/A Légtömegáram db 9 (mm) Szélesség ság 295 Megtáplálás (V, Fázis, Hz) 0,22 Beltéri készülék ára (EUR) MSZ-GCVA 2,5 (0,9 -,0),2 (0,9-4,5) A/A ,22 MSZ-GC5VA,5 (1,0 -,9) 4,0 (0,9-5,0) A/A ,22 Kültéri készülék adatlap Teljesítményfelvétel Hűtés beltéri készülékkel együtt Fűtés Légtömegáram db (mm) Szélesség ság Teljes csövezési hossz Maximális magasságkülönbség R4A hűtőközeg töltet * Kalorikus csövek Ø (mm) Folyadékoldal csatlakozása Gázoldal Megtáplálás (V, Fázis, Hz) Ajánlott kismegszakító Multi Split MXZ MUZ-GCVA 0,4 0, ,75, MUZ-GC5VA 1,08 1, ,85 5,0 Kültéri készülék ára (EUR) Lásd a oldalakat * 7 méteres csövezési hosszra gyárilag feltöltve, nagyobb távolságra ld. a 9. oldalt A beltéri készülék zajnyomásszintje a készülék előtt 1méterre, alatt 0,8 méterrel mérve hűtő üzemmódban, légtömegáram mennyisége a beltéri készüléknél mérve, hűtő üzemmódban

17 HŰTÉSRE/FŰTÉSRE OLDALFALI KÉSZÜLÉKEK Előnyök A DC invertertechnika és a környezetbarát R4A hűtőközeg energiatakarékos üzemmóddal biztosít egész évben kellemes klímát Kompakt beltéri készülékek egyszerű beszereléshez Éjszakai üzemmódban csak 21 db zajszinttel üzemel (MSZ-GC22 és GC készülékeknél) Infravörös távirányítás Fuzzy-Logik vezérléssel és programozható 24 órás időzítővel Üzemi tartomány - C külső hőmérsékletig, de alacsonyabb hőmérsékleten sem áll le a készülék Split Inverteres R4A szellőzőfokozat és swing mód funkció a légtér gyorsabb hűtésére. Automata üzemmódban a helység gyors lehűtéséről illetve felfűtéséről a Super-High szellőzőfokozat gondoskodik 5 különböző légterelési irány beállítása a levegő terelésére Egyszerű tisztítás a Quick Clean Body burkolatnak köszönhetően Hosszú élettartamú, kimosható katechin-szűrő szállítva Tartozék Antiallergén-enzim szűrő opcionálisan Quick Clean Set opcionálisan, ld. a 4. oldalt MSZ-INVERTER OLDALFALI KÉSZÜLÉKEK, HŰTÉSRE ÉS FŰTÉSRE Beltéri készülék adatlap MSZ-GBVA Hűtőteljesítmény 5,0 (0,9-5,8) Fűtőteljesítmény 5,8 (0,9-7,8) Energiahatékonysági osztály B Légtömegáram db 48 9 (mm) Szélesség ság 298 Megtáplálás (V, Fázis, Hz) 0,5 MSZ-GA0VA,0 (0,9 -,7),8 (0,9-8,1) B/B ,0 MSZ-GA71VA 7,1 (0,9-8,) 8,1 (0,9-9,) C/C ,0 M-SOROZAT Beltéri készülék ára (EUR) Kültéri készülék adatlap Teljesítményfelvétel Hűtés beltéri készülékkel együtt Fűtés Légtömegáram db (mm) Szélesség ság Teljes csövezési hossz Maximális magasságkülönbség R4A hűtőközeg töltet * Kalorikus csövek Ø (mm) Folyadékoldal csatlakozása Gázoldal Megtáplálás (V, Fázis, Hz) Ajánlott kismegszakító MUZ-GBVA 1,5 1, , ,2 MUZ-GA0VA 1,9 1, , 8,8 MUZ-GA71VA 2,42 2, ,5 11,0 Kültéri készülék ára (EUR) * 7 méteres csövezési hosszra gyárilag feltöltve, nagyobb távolságra ld. a 9. oldalt A beltéri készülék zajnyomásszintje a készülék előtt 1méterre, alatt 0,8 méterrel mérve hűtő üzemmódban, légtömegáram mennyisége a beltéri készüléknél mérve, hűtő üzemmódban Sorozat 17

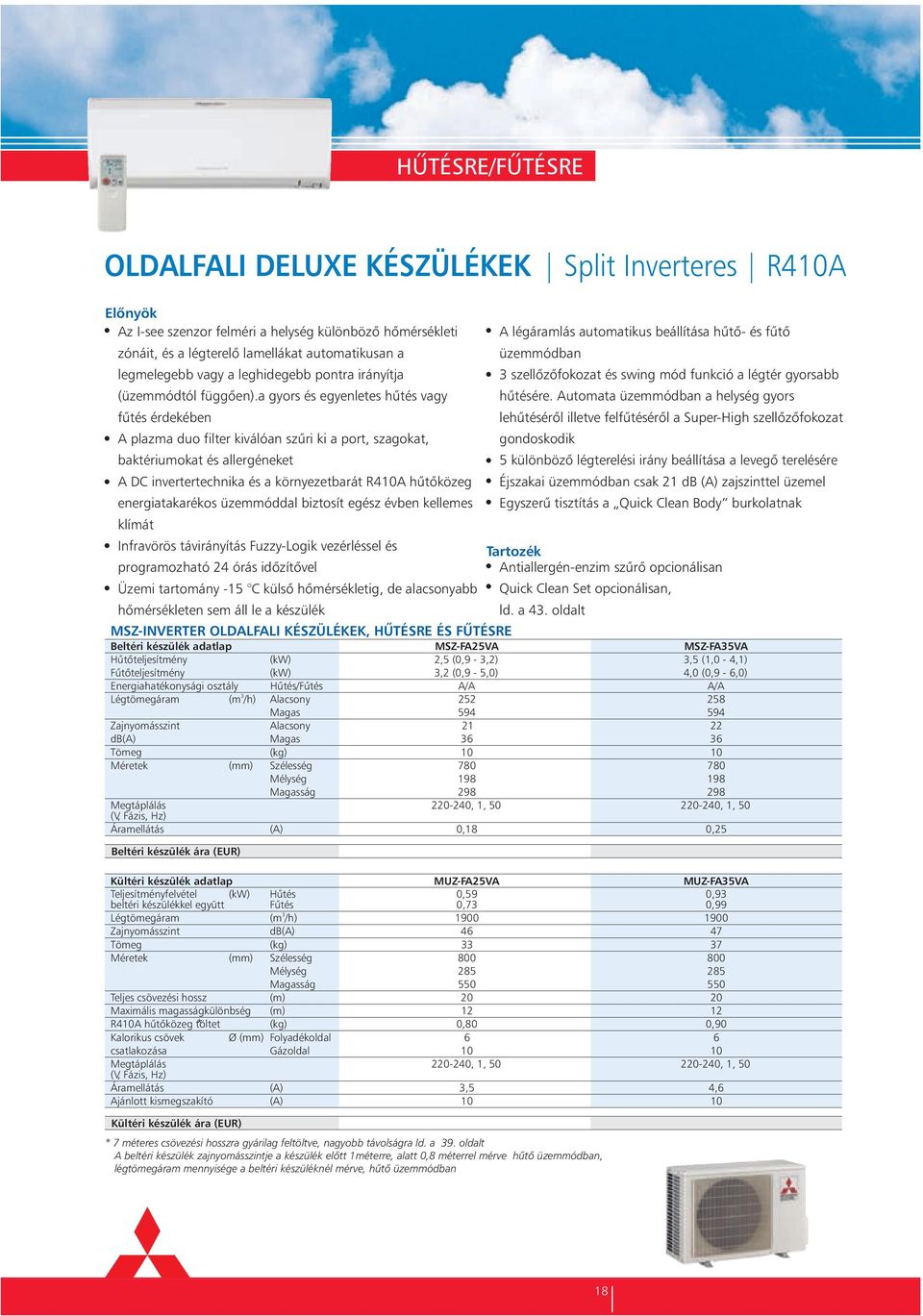

18 HŰTÉSRE/FŰTÉSRE OLDALFALI DELUXE KÉSZÜLÉKEK Split Inverteres R4A Előnyök Az I-see szenzor felméri a helység különböző hőmérsékleti A légáramlás automatikus beállítása hűtő- és fűtő zónáit, és a légterelő lamellákat automatikusan a üzemmódban legmelegebb vagy a leghidegebb pontra irányítja szellőzőfokozat és swing mód funkció a légtér gyorsabb (üzemmódtól függően).a gyors és egyenletes hűtés vagy hűtésére. Automata üzemmódban a helység gyors fűtés érdekében lehűtéséről illetve felfűtéséről a Super-High szellőzőfokozat A plazma duo filter kiválóan szűri ki a port, szagokat, gondoskodik baktériumokat és allergéneket 5 különböző légterelési irány beállítása a levegő terelésére A DC invertertechnika és a környezetbarát R4A hűtőközeg Éjszakai üzemmódban csak 21 db zajszinttel üzemel energiatakarékos üzemmóddal biztosít egész évben kellemes Egyszerű tisztítás a Quick Clean Body burkolatnak klímát Infravörös távirányítás Fuzzy-Logik vezérléssel és Tartozék programozható 24 órás időzítővel Antiallergén-enzim szűrő opcionálisan Üzemi tartomány -15 C külső hőmérsékletig, de alacsonyabb Quick Clean Set opcionálisan, hőmérsékleten sem áll le a készülék ld. a 4. oldalt MSZ-INVERTER OLDALFALI KÉSZÜLÉKEK, HŰTÉSRE ÉS FŰTÉSRE Beltéri készülék adatlap MSZ-FAVA MSZ-FA5VA Hűtőteljesítmény 2,5 (0,9 -,2),5 (1,0-4,1) Fűtőteljesítmény,2 (0,9-5,0) 4,0 (0,9 -,0) Energiahatékonysági osztály A/A A/A Légtömegáram db (mm) Szélesség ság Megtáplálás (V, Fázis, Hz) 0,18 0, Beltéri készülék ára (EUR) Kültéri készülék adatlap Teljesítményfelvétel Hűtés beltéri készülékkel együtt Fűtés Légtömegáram db (mm) Szélesség ság Teljes csövezési hossz Maximális magasságkülönbség R4A hűtőközeg töltet * Kalorikus csövek Ø (mm) Folyadékoldal csatlakozása Gázoldal Megtáplálás (V, Fázis, Hz) Ajánlott kismegszakító MUZ-FAVA 0,59 0, ,80,5 MUZ-FA5VA 0,9 0, ,90 4, Kültéri készülék ára (EUR) * 7 méteres csövezési hosszra gyárilag feltöltve, nagyobb távolságra ld. a 9. oldalt A beltéri készülék zajnyomásszintje a készülék előtt 1méterre, alatt 0,8 méterrel mérve hűtő üzemmódban, légtömegáram mennyisége a beltéri készüléknél mérve, hűtő üzemmódban 18

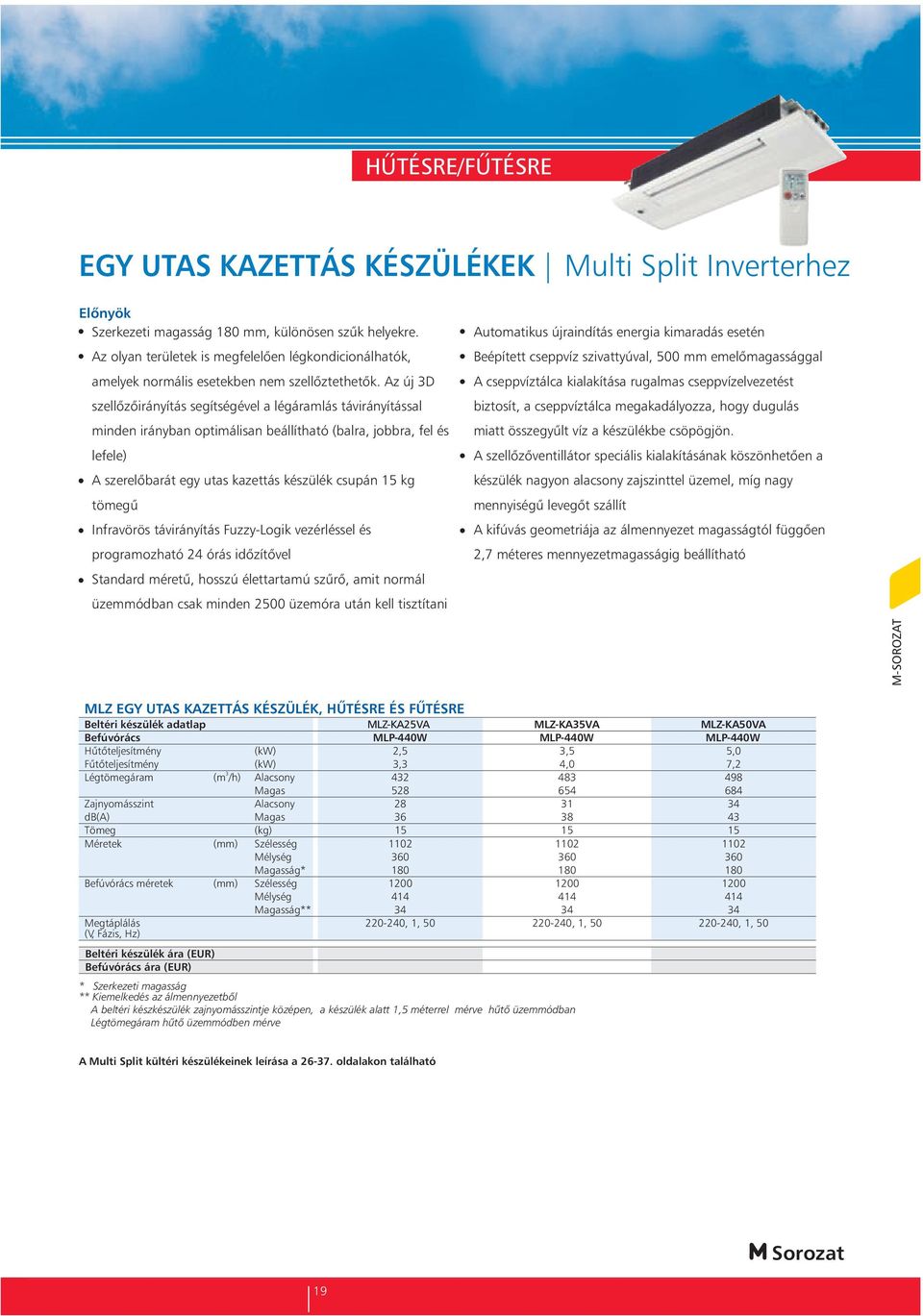

19 HŰTÉSRE/FŰTÉSRE EGY UTAS KAZETTÁS KÉSZÜLÉKEK Multi Split Inverterhez Előnyök Szerkezeti magasság 180 mm, különösen szűk helyekre. Az olyan területek is megfelelően légkondicionálhatók, amelyek normális esetekben nem szellőztethetők. Az új D szellőzőirányítás segítségével a légáramlás távirányítással minden irányban optimálisan beállítható (balra, jobbra, fel és lefele) A szerelőbarát egy utas kazettás készülék csupán 15 kg tömegű Infravörös távirányítás Fuzzy-Logik vezérléssel és programozható 24 órás időzítővel Standard méretű, hosszú élettartamú szűrő, amit normál üzemmódban csak minden üzemóra után kell tisztítani Automatikus újraindítás energia kimaradás esetén Beépített cseppvíz szivattyúval, 0 mm emelőmagassággal A cseppvíztálca kialakítása rugalmas cseppvízelvezetést biztosít, a cseppvíztálca megakadályozza, hogy dugulás miatt összegyűlt víz a készülékbe csöpögjön. A szellőzőventillátor speciális kialakításának köszönhetően a készülék nagyon alacsony zajszinttel üzemel, míg nagy mennyiségű levegőt szállít A kifúvás geometriája az álmennyezet magasságtól függően 2,7 méteres mennyezetmagasságig beállítható M-SOROZAT MLZ EGY UTAS KAZETTÁS KÉSZÜLÉK, HŰTÉSRE ÉS FŰTÉSRE Beltéri készülék adatlap Befúvórács Hűtőteljesítmény Fűtőteljesítmény Légtömegáram db Befúvórács méretek Megtáplálás (V, Fázis, Hz) Beltéri készülék ára (EUR) Befúvórács ára (EUR) (mm) (mm) Szélesség ság* Szélesség ság** MLZ-KAVA MLZ-KA5VA MLZ-KAVA MLP-440W MLP-440W MLP-440W 2,5,5 5,0, 4,0 7, * Szerkezeti magasság ** Kiemelkedés az álmennyezetből A beltéri készkészülék zajnyomásszintje középen, a készülék alatt 1,5 méterrel mérve hűtő üzemmódban Légtömegáram hűtő üzemmódben mérve A Multi Split kültéri készülékeinek leírása a 2-7. oldalakon található Sorozat 19

20 HŰTÉSRE/FŰTÉSRE 4 UTAS KAZETTÁS EURO-RASZTER MÉRETŰ KÉSZÜLÉKEK Split Inverter Előnyök Az euro-raszter méret megkönnyíti a szabványos méretű álmennyezetbe történő beépítést. A készülék szerkezeti magassága 25 mm zajszintű készülék: csak 28 db az SLZ-KAVAL készüléknél Szerelőbarát, kis tömegű kialakítás, csak,5 kg Optimális levegőmennyiség-szabályozás fokozatú ventillátorral Infravörös távirányítás programozható 24 órás programozással Standard méretű, hosszú élettartamú szűrő, amit normál üzemmódban csak minden üzemóra után kell tisztítani SLZ 4-UTAS KAZETTÁS EURO-RASZTER MÉRETŰ KÉSZÜLÉK, HŰTÉSRE ÉS FŰTÉSRE Beltéri készülék adatlap Befúvórács Hűtőteljesítmény Fűtőteljesítmény Energiahatékonysági osztály Légtömegáram db (Befúvórács) Befúvórács méretek Megtáplálás (V, Fázis, Hz) Beltéri készülék ára (EUR) Befúvórács ára (EUR) (mm) (mm) Közepes Szélesség ság* Szélesség ság** SLZ-KAVAL SLP-2AL 2,5 (0,9 -,2),0 (0,9-4,5) A/A ,5 () ,4 Üzemi tartomány - C külső hőmérsékletig, de alacsonyabb hőmérsékleten sem áll le a készülék (-15 fok csak a SUZ-KA esetén) Friss levegős csatlakozó a készüléken A kültéri készülékek R4A hűtőközeggel vannak feltöltve a munkaoldalon Beépített cseppvíz szivattyúval, 0 mm emelőmagassággal Tartozék Opcionális oldalfali távirányító PAR-21MAAT-E, heti programozással csatlakoztatható, ld. a 79. oldalt SLZ-KA5VAL SLP-2AL,5 (1,0 -,9) 4,0 (0,9-5,0) A/A ,5 () , SLZ-KAVAL SLP-2AL 4, (1,1-5,2) 5,0 (0,9 -,5) C/C ,5 () ,2 Kültéri készülék adatlap Teljesítményvétel Hűtés beltéri készülékkel együtt Fűtés Légtömegáram db (mm) Szélesség ság Teljes csövezési hossz Maximális magasságkülönbség R4A hűtőközeg töltet *** Kalorikus csövek Ø (mm) Folyadékoldal csatlakozása Gázoldal Megtáplálás (V, Fázis, Hz) Ajánlott kismegszakító SUZ-KAVA 0,9 0, ,9,5 SUZ-KA5VA 1,0 1, 04 47/ ,05 4,9 SUZ-KAVA 1, 1, / , 12 8,0 Kültéri készülék ára (EUR) * Szükséges beépítési magasság ** Látható befúvórács magasság *** 7 méteres csövezési hosszra gyárilag feltöltve, nagyobb távolságra ld. a 9. oldalt A beltéri készülék zajnyomásszintje középen, a készülék alatt 1,5 méterrel mérve hűtő üzemmódban. Levegőáramlás mennyisége hűtőüzemmódban mérve.

21 HŰTÉSRE/FŰTÉSRE PARAPET KÉSZÜLÉKEK Split Inverter R4A Előnyök Kellemes hőmérséklet egész évben Éjszakai üzemmódban csak 22 db zajszint Infravörös távirányítás Fuzzy-Logik vezérléssel és programozható 24 órás időzítővel A kültéri készülékek R4A hűtőközeggel vannak feltöltve a munkaoldalon Üzemi tartomány - C külső hőmérsékletig, de alacsonyabb hőmérsékleten sem áll le a készülék (-15 fok csak a SUZ-KA esetén) A DC invertertechnológia energiaköltségeket csökkent, és a legmagasabb kényelmet biztosítja, mivel a kifújt levegő hőmérsékletcsökkenését minimalizálja Kétirányú változtatható légkifújás alul és felül, amely különösen télen biztosít ideális hőmérséklet-eloszlást Nagyon könnyű, kompakt kivitel a rugalmas beszerelés érdekében Hosszú élettartamú, mosható katechinszűrő, és antiallergén enzimszűrő gyárilag beépítve Automatikus újraindítás áramkimaradás esetén szellőzőfokozat és swing mód funkció a légtér gyorsabb hűtésére. Automata üzemmódban a helység gyors lehűtéséről illetve felfűtéséről a Super-High szellőzőfokozat gondoskodik MFZ-INVERTER PARAPET KÉSZÜLÉK, HŰTÉSRE ÉS FŰTÉSRE Beltéri készülék adatlap MFZ-KAVA Hűtőteljesítmény 2,5 (0,9 -,4) Fűtőteljesítmény,4 (0,9-5,1) Energiahatékonysági osztály A/A Légtömegáram db 7 14 (mm) Szélesség ság 00 Megtáplálás (V, Fázis, Hz) 0,27 MFZ-KA5VA,5 (0,9 -,9) 4,0 (0,9 -,2) A/A ,5 MFZ-KAVA 4,8 (0,9-5,4),0 (0,9-7,9) B/C ,8 M-SOROZAT Beltéri készülék ára (EUR) Kültéri készülék adatlap Teljesítményfelvétel Hűtés beltéri készülékkel együtt Fűtés Légtömegáram db (mm) Szélesség ság Teljes csövezési hossz Maximális magasságkülönbség R4A hűtőközeg töltet * Kalorikus csövek Ø (mm) Folyadékoldal csatlakozása Gázoldal Megtáplálás (V, Fázis, Hz) Ajánlott kismegszakító SUZ-KAVA 0,58 0, ,8,4 SUZ-KA5VA 1,09 1, ,9 4,9 SUZ-KAVA 1,55 1, ,4 12 7,4 Kültéri készülék ára (EUR) * 7 méteres csövezési hosszra gyárilag feltöltve, nagyobb távolságra ld. a 9. oldalt A beltéri készülék zajnyomásszintje a készülék alatt 1méterrel mérve, középen Sorozat 21

22 HŰTÉSRE/FŰTÉSRE LÉGCSATORNÁBA ÉPÍTHETŐ KÉSZÜLÉKEK Split Inverter R4A Előnyök Légcsatornába építhető készülékek kompakt kialakítás, Oldalfali -távirányító: többnyelvű kijelző, heti időzítés és szerkezeti magasság csak 2 mm (SEZ-KCVA) öndiagnosztikai-funkció Egyszerű karbantartás az öntesztelő rendszeren keresztül A DC invertertechnológia energiaköltségeket csökkent, és a Nagyon halk üzemmód legmagasabb kényelmet biztosítja, mivel a kifújt levegő Levegőbeszívás a készülék alól vagy a készülék hátsó oldalán hőmérsékletcsökkenését minimalizálja Energiatakarékos rendszer A kültéri készülékek R4A hűtőközeggel vannak feltöltve a Tartozék munkaoldalon PAC-00FT hosszú élettartamú légszűrő az SEZ-KA Üzemi tartomány - C külső hőmérsékletig, de 5//0 készülékekhez és PAC-KE2LAF-F hosszú alacsonyabb hőmérsékleten sem áll le a készülék élettartamú légszűrő a SEZ-KC készülékhez Opcionális oldalfali távirányítás PAR-21MAAT-E, heti programozással csatlakoztatható, ld. a 79. oldalt SEZ LÉGCSATORNÁBA ÉPÍTHETŐ KÉSZÜLÉKEK, HŰTÉSRE-FŰTÉSRE Beltéri készülék adatlap SEZ-KCVA SEZ-KA5VA SEZ-KAVA SEZ-KA0VA SEZ-KA71VA Hűtőteljesítmény 2,5 (0,9 -,2),5 (1,0 -,9) 5,0 (1,1-5,) 5,5 (1,1 -,) 7,1 (0,9-8,) Fűtőteljesítmény,0 (0,9-4,5) 4,0 (0,9-5,0) 5,9 (1,1-7,2),9 (0,9-8,0) 8,1 (0,9 - Energiahatékonysági osztály A/A A/A C/C C/D C/B Légtömegáram Statikus nyomás (Pa) db ,0,5,5,5 5,0 (mm) Szélesség ság Megtáplálás (V, Fázis, Hz) 0,40 0,59 0,8 0,95 0, Beltéri készülék ára (EUR) Kültéri készülék adatlap Teljesítményfelvétel Hűtés beltéri készülékkel együtt Fűtés Légtömegáram db (mm) Szélesség ság Teljes csövezési hossz Maximális magasságkülönbség R4A hűtőközeg töltet * Kalorikus csövek Ø (mm) Folyadékoldal csatlakozása Gázoldal Megtáplálás (V, Fázis, Hz) Ajánlott kismegszakító SUZ-KAVA 0,7 0, ,9,5 SUZ-KA5VA 1,0 1, 04 47/ ,05 4,9 SUZ-KAVA 1,78 1, / , 12 8,0 SUZ-KA0VA 1,9 2, / ,8 9,0 SUZ-KA71VA 2,4 2, / ,0 Kültéri készülék ára (EUR) * 7 méteres csövezési hosszra gyárilag feltöltve, nagyobb távolságra ld. a 9. oldalt A beltéri készülék zajnyomásszintje a készülék alatt 1,5 méterrel mérve, középen 22

23 CSAK HŰTÉSRE/OLDALFALI KÉSZÜLÉKEK MULTI SPLIT KÜLTÉRI KÉSZÜLÉKEK R4A Az MSX rendszer előnyei: 2,8-7, kw-os hűtőteljesítmény. 4 oldaloldalfali készülék csatlakoztatható készülékenkénti önálló szabályozással a teljesítmények széles skálájában A rendszer az igények növekedésével utólag is bővíthető Dual, trial vagy quadrendszerek Automatikus újraindítás áramkimaradás esetén Halk üzemű kültéri készülékek a legújabb generáció energiatakarékos Scroll kompresszorával, az R4A hűtőközeges betéthez optimalizálva Környezetkímélő R4A hűtőközeggel feltöltve Oldalfali készülékek infravörös távvezérléssel és 24 órás programozással Halk üzemmód, csak db az MSC-GAVB készüléknél A beltéri készülékek részletes leírása a. oldalon található M-SOROZAT MUX KÜLTÉRI KÉSZÜLÉKEK, CSAK HŰTÉSRE Kültéri készülék adatlap MUX-2A28VB Hűtőteljesítmény 2,8 Légtömegáram 1914 db 49 5 (mm) Szélesség ság 540 Teljes csövezési hossz Maximális magasságkülönbség Kompresszorok száma 1 R4A hűtőközeg * 0,90 (2 x ) Kalorikus csövek Ø (mm) Folyadékoldal 2x csatlakozása Gázoldal 2x Megtáplálás (V, Fázis, Hz) Maximális teljesítményfelvétel 0,8, Ajánlott kismegszakító Csatlakoztatható beltéri készülékek száma és kapacitása 1-2/2x MUX-2A59VB 5, ,0 (5) 2x 2x 2,08 8,9 1-2/1x +1x5 MUX-2A70VB 7, ,95 (5) 2x 2x 2,4 11,49 1-2/2x5 MUX-A0VB, ,80 () x x 1,99 8,18 1-/x MUX-AVB, ,85 (5) x x 2,09 8,84 1-/2x +1x5 MUX-4A7VB 7, ,05 (2 x ) 4x 4x 2, 9,75 1-4/2x +2x5 Ár (EUR) * A maximális csövezési hosszra vonatkozó hűtőközeg töltet mennyiséget ld. a 9. oldalon A zárójelben található számok MSC-GA/5 VB típusú beltéri készülék csatlakoztatása esetén érvényesek Sorozat 2

24 HŰTŐRENDSZEREK RENDSZERKOMBINÁCIÓK MSX-MULTI-SPLIT 2 OLDALFALI KÉSZÜLÉKRE MUX-2A28VB MSC-GAVB MSC-GAVB (B) AZ ÖSSZES HŰTŐTELJESÍTMÉNY ELOSZTÁSA MUX-2A28VB A beltéri készülék hűtőteljesítménye Energiahatékonysági Energieeffizi - 2,8 kw A B enzklasse osztály Ein EgyInnengerät beltéri in Betrieb készülékkel 2,40 2,40 B B Kettő Zwei Innengeräte beltéri készülékkel in Betrieb 1,40 1,40 A MSX-2A28VB A rendszer a következő készülékekből áll: 1 x MUX-2A28VB kültéri készülék 2 x MSC-GAVB beltéri készülék, (B) A rendszer ára összesen 2,8 kw összes hűtőteljesítmény Maximálisan kettő oldalfali készülék csatlakoztatható MUX-2A59VB MSC-GA5VB MSC-GAVB (B) MSX-2A59VB A rendszer a következő készülékekből áll: 1 x MUX-2A59VB kültéri készülék 1 x MSC-GA5VB beltéri készülék 1 x MSC-GAVB beltéri készülék (B) AZ ÖSSZES HŰTŐTELJESÍTMÉNY ELOSZTÁSA MUX-2A59VB 5,9 kw Egy beltéri készülékkel, 2,40 Kettő beltéri készülékkel, 2,40 C A rendszer ára összesen A beltéri készülék hűtőteljesítménye Energiahatékonysági A B osztály 5,9 kw összteljesítmény Maximálisan kettő oldalfali készülék csatlakoztatható D C MUX-2A70VB MSC-GA5VB MSC-GA5VB (B) AZ ÖSSZES HŰTŐTELJESÍTMÉNY ELOSZTÁSA MUX-2A70VB 7,0 kw Egy beltéri készülékkel A beltéri készülék hűtőteljesítménye Energiahatékonysági A B osztály,, Kettő beltéri készülékkel,, D D D MSX-2A70VB A rendszer a következő készülékekből áll: 1 x MUX-2A70VB kültéri készülék 2 x MSC-GA5VB beltéri készülék, (B) A rendszer szett ára összesen 7,0 kw összteljesítmény Maximálisan kettő oldalfali készülék csatlakoztatható 24

25 HŰTŐRENDSZEREK AZ ÖSSZES HŰTŐTELJESÍTMÉNY ELOSZTÁSA MUX-A0VB MSC-GAVB MSC-GAVB (B) MSC-GAVB (C) MUX-A0VB,0 kw Egy beltéri készülékkel Kettő beltéri készülékkel A beltéri készülék hűtőteljesítménye Energiahatékonysági A B C osztály 2,0 2,0 2,0 2,90 2,80 1,75 2,90 2,80 2,00 Három beltéri készülékkel 2, 1,75 1,75 B B D D C C B MSX-A0VB A rendszer a következő készülékekből áll: 1 x MUX-A0VB kültéri készülék x MSC-GAVB beltéri készülék, (B), (C) A rendszer szett ára összesen,0 kw összteljesítmény Maximálisan három oldalfali készülék csatlakoztatható MUX-AVB MSC-GA5VB MSC-GAVB (B) MSC-GAVB (C) MSX-AVB A rendszer a következő készülékekből áll: 1 x MUX-AVB kültéri készülék 1 x MSC-GA5VB beltéri készülék 2 x MSC-GAVB beltéri készülék (B), (C) AZ ÖSSZES HŰTŐTELJESÍTMÉNY ELOSZTÁSA MUX-AVB A beltéri készülék hűtőteljesítménye Energiahatékonysági, kw A B C osztály Egy beltéri készülékkel Kettő beltéri készülékkel,,, 2,40 2,40 1,45 2,40 2,40 1,45 Három beltéri készülékkel,40 1,45 1,45 B A rendszer szett ára összesen, kw összteljesítmény Maximálisan három oldalfali készülék csatlakoztatható D C C C C A M-SOROZAT MUX-4A7VB MSC-GA5VB MSC-GA5VB (B) MSC-GAVB (C) MSC-GAVB (C) MSX-4A7VB A rendszer a következő készülékekből áll: 1 x MUX-4A7VB kültéri készülék 2 x MSC-GA5VB beltéri készülék, (B) 2 x MSC-GAVB beltéri készülék (C), (D) AZ ÖSSZES HŰTŐTELJESÍTMÉNY ELOSZTÁSA MUX-4A7VB 7, kw Egy beltéri készülékkel Kettő beltéri készülékkel Három beltéri készülékkel,40 1,95,40,40-1,95 1,95,40,40 1,95,40,40 1,95 1,95,40 2,75 2,70 2,70 1,70 2,80 1,70 1,70 2,75 2,70 2,70 1,70 2,80 1,70 1,70 Négy beltéri készülékkel 1,95 1,95 1,70 1,70 B A rendszer szett ára összesen A beltéri készülék hűtőteljesítménye Energiahatékonysági A B C D osztály 7, kw összteljesítmény Maximálisan négy oldalfali készülék csatlakoztatható D D D D B C C C C B B B B B Sorozat

26 HŰTÉSRE/FŰTÉSRE INVERTERES Multi Split R4A Az MXZ rendszer előnyei Kellemes hőmérséklet egész évben Inverterrel szabályozott, energiatakarékos Scroll kompresszor, minimális zajjal és rezgéssel Az invertertechnológia energiaköltségeket csökkent, és a legmagasabb kényelmet biztosítja, mivel a kifújt levegő hőmérsékletcsökkenését minimalizálja A kültéri készülék környezetkímélő R4A hűtőközeggel van feltöltve 40 méteres csövezési hosszra 1 kültéri készülék akár 8 beltéri készülékhez csatlakoztatható Nagy választék a beltéri készülékekben oldalfali, parapet, mennyezeti, légcsatornába építhető és kazettás kivitelben. Mind az M-széria, mind a Mr. Slim széria beltéri készülékei csatlakoztathatók az új A-Control vezérléssel, ld. 8. oldal A különböző teljesítményű beltéri készülékek kombinálhatók egymással a helység igényének megfelelően Az Ön egyéni beállításait a készülék eltárolja Automatikus újraindítás áramkimaradás esetén Üzemi tartomány -15 C külső hőmérsékletig, de alacsonyabb hőmérsékleten sem áll le a készülék MXZ-A54VA MXZ INVERTERES KÜLTÉRI KÉSZÜLÉKEK, HŰTÉSRE ÉS FŰTÉSRE Kültéri készülék adatlap Hűtőteljesítmény Fűtőteljesítmény Energiahatékonysági oszt. Légtömegáram db (mm) Szélesség ság Teljes csövezési hossz Maximális magasságkülönbség Kalorikus csövek Ø (mm) Folyadékoldal csatlakozása Gázoldal Megtáplálás (V, Fázis, Hz) Maximális Hűtés teljesítményfelvétel Fűtés Maximális áramellátás Ajánlott kismegszakító Csatlakoztatható beltéri készülékek MXZ-2AVA,0 (1,1-4,0) 4,0 (1,0-4,5) A/A x 2x 2-240, 1, 0,595 0,745, 2 MXZ-2A40VA 4,0 (1,1-4,5) 4,5 (1,0-5,0) A/A /** 2x 2x 2-240, 1, 1,045 0,945 4,78 2 MXZ-2A52VA 5,2 (1,1 -,0),4 (1,0-7,2) A/A /** 2x 2x 2-240, 1, 1,5 1,705,55 2 MXZ-A54VA 5,4 (2,9 -,8),8 (2, - 9,0) A/A /** x x 2-240, 1, 1,29 1,45 5,9 2- MXZ-4A71VA 7,1 (,7-8,8) 8, (,4-9,0) A/A /** 4x 1x12/x 2-240, 1, 1,9 1,95 8, MXZ-4A80VA 8,0 (,7-9,2) 9,4 (,4 - A/A x 1x12/x 2-240, 1, 2,2 1,9 9,2 2-4 MXZ-5A0VA,0 (,7-11,0) 12,0 (,4-14,0) A/A /** 5x 1x12/4x 2-240, 1, 2,95 2,85 19,4 2-5 Kültéri készülék ára (EUR) * A maximális csövezési hosszra gyárilag vonatkozó hűtőközeg töltet mennyiéget ld. a 9. oldalon ** 15 méter, ha a beltéri készülék a kültéri alatt, méter, ha felette van beszerelve Megjegyzés: A Multi Split rendszerek hűtő vagy fűtő üzemmódúak Legalább 2 beltéri készüléket csatlakoztatni kell 2

27 MXZ-2AVA KOMBINÁCIÓK - TELJESÍTMÉNYADATOK Oldalfali készülékek: Parapet készülékek: Légcsatornába építhető készülékek: Mennyezetkazettás készülékek: MSZ-FA/5, MSZ-GC22//5, MSZ-GB MFZ-KA/5/ SEZ-KC, SEZ-KA5/ SLZ-KA/5/, MLZ-KA/5/ Kombinációk Modellszám Üzemmód A Teljesítmény B Összes 2,2 /, 2,2 (0,9-,0) /, (0,9-4,0) 2,5 /, 2,2 (0,9-,0) /, (0,9-4,0),5 / 4,0,5 (0,9-4,0) / 4,0 (0,9-4,8) 1,9 / 2,2 1,9 / 2,2,8 (1,1-4,) / 4,4 (1,0-4,8) 1,8 / 2,0 2,07 / 2,4,9 (1,1-4,) / 4,4 (1,0-4,8) MXZ-2A40VA Kombinációk Modellszám Üzemmód A Teljesítmény B Összes 2,2 /, 2,2 (0,9-,0) /, (0,9-4,0) 2,5 /, 2,2 (0,9-,0) /, (0,9-4,0),5 / 4,0,5 (0,9-4,0) / 4,0 (0,9-4,8) 1,9 / 2,2 1,9 / 2,2,8 (1,1-4,) / 4,4 (1,0-4,8) 1,8/2,0 2,07 / 2,4,9 (1,1-4,) / 4,4 (1,0-4,8) 1,51 / 1,7 2,9 / 2,7,9 (1,1-4,4) / 4,4 (1,0-4,9) 1,95 / 2,2 1,95 / 2,2,9 (1,1-4,4) / 4,4 (1,0-4,9) 1,7 / 1,85 2, / 2,5 4,0 (1,1-4,5) / 4,5 (1,1-5,0) MXZ-2A52VA Kombinációk Modellszám Üzemmód A Teljesítmény B Összes 2,2 /, 2,2 (0,9-,0) /, (0,9-4,0) 2,5 /, 2,5 (0,9-,) /, (0,9-4,5),5 / 4,0,5 (0,9-4,0) / 4,0 (0,9-4,8) 2,2 /,05 2,2 /,05 4,4 (1,1-5,) /,1 (1,0-,7) 2,2 / 2,9 2,5 /, 4,7 (1,1-5,4) /,2 (1,0-,8) 1,9 / 2,4,07 /,87 5,0 (1,1-5,) /, (1,0-7,0) 2,5/,15 2,5 /,15 5,0 (1,1-5,) /, (1,0-7,0) 2,1 / 2, 2,97 /,7 5,1 (1,1-5,8) /, (1,0-7,1) 2, /,2 2, /,2 5,2 (1,1-,0) /,4 (1,0-7,2) M-SOROZAT MXZ-A54VA Kombinációk Modellszám Üzemmód Teljesítmény A B C Összes 2,2 /, 2,2 (1,4-,0) /, (1,2-4,2) 2,5 /, 2,5 (1,4-,) /, (1,2-4,5),5 / 4,0,5 (1,5-4,) / 4,0 (1,2-4,8) 5,0 /,8 5,0 (1,-5,) /,8 (1,4-8,2) 2,2 /, 2,2 /, 4,4 (2,0-5,4) /, (1,8-7,2) 2,2 /,18 2,5 /,18 4,7 (2,0-5,8) /,8 (1,8-8,7) 2,08 / 2,2,2 / 4,18 4,7 (2,0-5,8) /,8 (1,8-8,7) 1,5 / 2,08,75 / 4,72 5,4 (2,0-,8) /,8 (1,8-9,0) 2,5 /,4 2,5 /,4 5,0 (2,0-,0) /,8 (1,8-9,0) 2, / 2,8,15 /,97 5,4 (2,0-,8) /,8 (1,8-9,0) 1,8 / 2,27, / 4,5 5,4 (2,0-,8) /,8 (1,8-9,0) 2,7 /,4 2,7 /,4 5,4 (2,0-,8) /,8 (1,8-9,0) 2,22 / 2,8,18 / 4,0 5,4 (2,0-,8) /,8 (1,8-9,0) 2,7 /,4 2,7 /,4 5,4 (2,0-,8) /,8 (1,9-9,0) 1,8 / 2,27 1,8 / 2,27 1,8 / 2,27 5,4 (2,9-,8) /,8 (2,-9,0) 1,72 / 2,17 1,72 / 2,17 1,9 / 2,4 5,4 (2,9-,8) /,8 (2,-9,0) 1,5 / 1,89 1,5 / 1,89 2,4 /,02 5,4 (2,9-,8) /,8 (2,-9,0) 1,2 / 1,59 1,2 / 1,59 2,88 /,2 5,4 (2,9-,8) /,8 (2,-9,0) 1,4 / 2,08 1,88 / 2, 1,88 / 2, 5,4 (2,9-,8) /,8 (2,-9,0) 1,45 / 1,8 1,5 / 2,07 2, / 2,9 5,4 (2,9-,8) /,8 (2,-9,0) 1,2 / 1,54 1,9 / 1,75 2,78 /,51 5,4 (2,9-,8) /,8 (2,-9,0) 1, / 1,2 2,05 / 2,59 2,05 / 2,59 5,4 (2,9-,8) /,8 (2,-9,0) 1,8 / 2,27 1,8 / 2,27 1,8 / 2,27 5,4 (2,9-,8) /,8 (2,-9,0) 1,59 / 2,0 1,59 / 2,0 2,22 / 2,8 5,4 (2,9-,8) /,8 (2,-9,0) 1,5 / 1,7 1,5 / 1,7 2,7 /,4 5,4 (2,9-,8) /,8 (2,-9,0) 1,42 / 1,78 1,99 / 2,51 1,99 / 2,51 5,4 (2,9-,8) /,8 (2,-9,0) Sorozat 27
