1 SCENIC RÖVID ÚTMUTATÓ

2 1 ÜDVÖZÖLJÜK AUTÓJA FEDÉLZETÉN Előszó Gratulálunk a választáshoz! Új gépkocsija fedélzetén könnyűnek fogja találni az életet a gépkocsi tágas belső terének, kivételes kényelmének, valamint a hétköznapokban jól használható, csúcstechnológiát alkalmazó felszereléseinek köszönhetően. A gépkocsi által nyújtott lehetőségek maximális kihasználása érdekében azt ajánljuk, tekintse át a főbb funkciókat a jelen dokumentumban. Ez a dokumentum nem helyettesíti a kezelési kézikönyvet. A gépkocsi Fontos tudnivalók útmutatójában bemutatott felszerelésekkel kapcsolatos részletesebb információkért kérjük, olvassa el a teljes kezelési kézikönyvet. A Fontos tudnivalók útmutató a feltüntetett típusok összes (szériában vagy opcióként létező) felszereltségét jelzi, melynek megléte mindig a gépkocsi típusától, a választott opcióktól és a forgalmazó országtól függ. A internetes oldalon a gépkocsihoz tartozó e-guide segítségével egy kattintással elérheti a gépkocsi használatával, karbantartásával és garanciájával kapcsolatos összes információt, illetve az adott modellel kapcsolatos videókat és szimulátorokat. Francia nyelvről fordítva. A teljes vagy részleges sokszorosítás és fordítás a gépkocsi gyártójának írásos engedélye nélkül tilos.

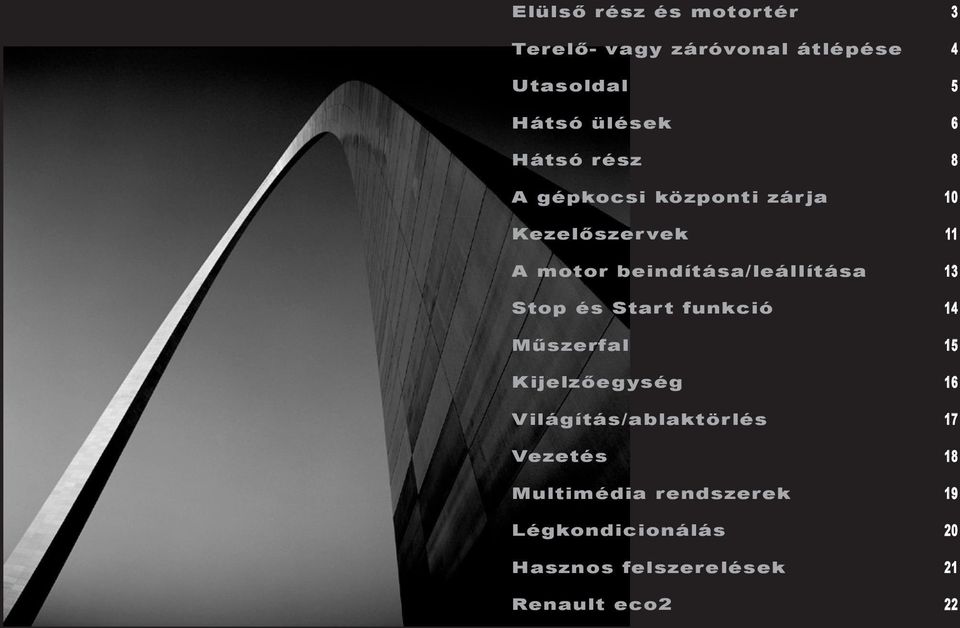

3 Elülső rész és motor tér 3 Terelő- vagy záróvonal átlépése 4 Utasoldal 5 Hátsó ülések 6 Hátsó rész 8 A gépkocsi központi zárja 10 Kezelőszer vek 11 A motor beindítása/leállítása 13 Stop és Start funkció 14 Műszerfal 15 Kijelzőegység 16 Világítás/ablaktörlés 17 Vezetés 18 Multimédia rendszerek 19 Légkondicionálás 20 Hasznos felszerelések 21 Renault eco2 22

4 e l s ő r é s z é s m o t o r t é r A B A B A motorháztető kinyitása A nyitáshoz húzza meg a kioldó kapcsolót (tájékozódjon a Műszerfal fejezetben), emelje fel a működtetőfogantyút 1, és emelje fel a motorháztetőt. Kísérje végig kézzel a mozgást, a tartószerkezet megtartja a motorháztetőt. A motorháztető bezárása Ellenőrizze, hogy semmit nem hagyott a motortérben. A motorháztető zárásához fogja meg középen, és kísérje végig a mozgását, amíg az 30 cm távolságra nem kerül a zárt helyzetétől, majd engedje el. A saját súlyánál fogva bezáródik. Ellenőrizze, hogy megfelelően bezárult-e. Hűtőfolyadék szintje A szint ellenőrzése álló motornál, vízszintes talajon történik. A tartályon 2 jelzett szintnek a MINI és MAXI jelölés között kell elhelyezkednie. Ha a szint beállítása szükséges, az utántöltést feltétlenül hideg motornál végezze. Ablakmosó-folyadék szintje Szükség esetén töltsön folyadékot a tartályba 4. Megjegyzés: gépkocsitól függően, a folyadékszint leolvasásához nyissa ki a zárósapkát és húzza ki a mérőpálcát. Motorolajszint Az olajszint ellenőrzéséhez használja az olajszintjelzőpálcát 3. A szintmérő 3 által mutatott szintnek a MINI A és MAXI B jelölések között kell lennie. Ha az olajszint a minimumon van, a kijelzőegységen megjelenik az Állítsa be az olajszintet üzenet. Feltétlenül tartsa be az átvizsgálások esedékességi idejét, és a gépjárművéhez tesztelt, megfelelő minőségű motorolajat használjon. A motorolaj-feltöltés előírásairól tájékozódjon a gépjármű karbantartási füzetében, valamint a kezelési kézikönyv 4. fejezetében.

5 T E R E L Ő - V A G Y Z Á R Ó V O N A L Á T L É P É S E 4 1 Ez a figyelmeztető funkció értesítést ad a gépkocsivezetőnek arról, ha véletlenül terelő- vagy záróvonalat lép át. A funkció a belső visszapillantó tükör mögött elhelyezett kamera segítségével működik. Bekapcsolás Nyomja meg az 1 -gyel jelölt kapcsolót: Az 1 -gyel jelölt kapcsolóba épített visszajelzőlámpa kigyullad. Ezt a kijelzőegységen megjelenő alerte de sortie de voie activée üzenet és egy hangjelzés kíséri. A funkció jelez, ha: az 1 -gyel jelölt kapcsolóba épített visszajelzőlámpa kigyullad; és ha a gépkocsi sebessége nagyobb kb. 70 km/óránál; és a rendszer terelő- vagy záróvonalat észlel. A visszajelzőlámpa figyelmeztetés képpen világít a kijelzőegységen. Ha anélkül halad át a vonalon, hogy az irányjelző-lámpa be lenne kapcsolva, a rendszer a kijelzőegységen felvillanó visszajelzőlámpán és az azt kísérő hangjelzésen keresztül figyelmezteti a gépkocsivezetőt. Kikapcsolás Nyomja meg az 1 -gyel jelölt a belső visszapillantó tükör mögött található kapcsolót. Az 1 -gyel jelölt kapcsolóba épített visszajelzőlámpa kialszik, ezt a kijelzőegységen megjelenő alerte de sortie de voie désactivée üzenet kíséri. További információért tájékozódjon az útmutató 2. fejezetének Terelő- vagy záróvonal véletlen átlépése című részében.

6 U t a s o l d a l i Az első utasoldali légzsák kikapcsolása Ha gyermekülést kíván felszerelni menetiránynak háttal az első utasoldali ülésre, feltétlenül ki kell kapcsolni a légzsákot: a gépkocsi álló helyzetében nyomja meg és fordítsa el a reteszt 1 az OFF állásba. Bekapcsolt gyújtásnál a visszajelzőlámpa ¹ narancssárga színben kigyullad a kijelzőegységen 2. Az első utasoldali légzsák bekapcsolása Ha kiveszi a gyermekülést az első utasülésből, kapcsolja vissza a légzsákot, hogy az első utas ütközés elleni védelme biztosítva legyen. A légzsák visszakapcsolása: a gépkocsi álló helyzetében nyomja meg és fordítsa el a reteszt 1 az ON állásba. Bekapcsolt gyújtásnál feltétlenül ellenőrizze, hogy a visszajelző-lámpa zöld színben kigyullad a kijelzőegységen 2, majd körülbelül egy perc után kialszik. Ha már nem használ gyermekülést az ülésen, feltétlenül állítsa vissza a kapcsolót ON helyzetbe.

7 H á t s ó ü l é s e k ( 1 / 2 ) 6 2 A 1 B 3 Az ülés lehajtása Működtesse a kapcsolót 1 vagy a hevedert 2 (középső ülés) a háttámla visszahajtásához. Emelje fel az ülés hátsó része alatt elhelyezkedő kapcsolót, az ülés visszahajtásához. A Az ülés kivétele Behajtott ülésnél (1) enyhén engedje le és emelje fel a fogantyút 3 az ülés első rögzítéseinek (2) kioldásához. Majd kísérje végig az ülést a padlólemezig (3). Lásd az ülés hátoldalán található matricán. Emelje fel teljesen előre (2), a kapcsoló 3 blokkolódásáig (ha szükséges, tolja előre az első ülést), engedje le 10 centiméterre a padlólemeztől, majd engedje el. Mindig ellenőrizze a megfelelő rögzülést. Lásd az ülés hátoldalán található matricán. B Az ülés behelyezése Tegye az ülést vízszintesen a padlólemezre, a rögzítőhorgokat az ülés első rögzítéseinek műanyag burkolatán látható nyilakkal (1) szemben elhelyezve. A visszahelyezés után ellenőrizze az ülések megfelelő rögzítését.

8 H á t s ó ü l é s e k ( 2 / 2 ) A gyermekek biztonságáért Elektromos zárás: a vezetőoldali ajtó kapcsolóegységén helyezkedik el, lehetővé teszi a hátsó ajtók és elektromos ablakemelők belülről történő nyitásának blokkolását. Kézi zárás: a hátsó ajtók belülről történő kinyithatóságának tiltásához állítsa át a kart 4 az ajtó oldalsó részén, majd ellenőrizze belülről, hogy az ajtók valóban nem nyithatók ki. Tájékozódjon a kezelési kézikönyv 1. fejezetében. ISOFIX rendszer A hátsó ülések fel vannak szerelve az ISOFIX gyermekülések rögzítésére szolgáló rendszerrel. Az alkalmazott gyermekülés típusának megfelelően, a felszerelés különleges elővigyázatosságot igényel. Tájékozódjon a kezelési kézikönyv 1. fejezetében. A két gyűrű 5 az ülés háttámlája és ülőrésze között helyezkedik el, egy harmadik rögzítési pont pedig az adott ülés mögött van kialakítva. A gyűrűk elhelyezkedését jelölés mutatja. A beszerelés és a gyűrűkhöz 5 történő rögzítés megkönnyítése érdekében használja a gyermekülés vezetőelemeit 6. Hátsó harmadik sor ülései Egy ülés kihajtása: a csomagtartóból húzza vissza a csomagtér takarófedelét, helyezze el a tárolórekeszébe (tájékozódjon az útmutató 3. fejezetében) és húzza meg a 8-cal jelölt hevedert. Ügyeljen arra, hogy az ülés jól rögzüljön a helyén. Egy ülés behajtása: a csomagtartóból húzza meg a hevedert 8 és nyomja meg a háttámla felső részét. Ügyeljen arra, hogy az ülés jól rögzüljön a helyén. A gépkocsiból történő kiemeléshez, a harmadik üléssor üléséről: húzza meg a piros nyelvet 7, hajtsa vissza az ülést és vegye ki a gépkocsiból.

9 h á t s ó r é s z ( 1 / 2 ) 8 1 A B C C B A 2 3 D E F 4 Parkolást segítő rendszer Ha a gépkocsi fel van szerelve parkolást segítő rendszerrel, a rendszer méri a távolságot a gépkocsi hátsó (és gépkocsitól függően első része) és az akadály között. Közeledéskor a hangjelzések gyakorisága növekszik, ha az akadály 30 centiméterre van a gépkocsitól a hangjelzés folyamatossá válik. A kijelzőegységen megjelenő kijelzés 1 kiegészíti a hangjelzéseket. Három különböző színű zónából áll A, B és C. A gépkocsi, felszereltségtől függően, rendelkezhet tolatókamerával, amely lehetővé teszi a gépkocsi hátsó környezetének megjelenítését a navigációs rendszer képernyőjén. Hátramenetbe kapcsoláskor a kamera működésbe lép, és két nyomvonal jelenik meg a képernyőn. Kék mozgó nyomvonal 2: a kormánykerék helyzete alapján megadja a gépkocsi pályáját. Fix nyomvonal 3: három fix jelölésből D, E és F áll, amelyek jelzik a gépkocsi mögötti távolságot. Tájékozódjon a kezelési kézikönyv 2. fejezetében. Állandó jelleggel kikapcsolhatja a parkolást segítő rendszert, és beállíthatja a hangerőt a gépkocsi személyre szabott beállításának menüjében. Lásd a kezelési kézikönyv 2. fejezetében. Üzemanyagtartály A jármű integrált zárósapkával ellátott üzemanyag-betöltőnyílás fedéllel rendelkezik. A nyitáshoz helyezze az ujját a fedél nyílásába 4, ezután illessze be a betöltőpisztolyt; menet közben, ha az alacsony üzemanyagszintre fi- gyelmeztető visszajelzőlámpa L kigyullad vagy villog (gépkocsitól függően), tankoljon minél előbb. Megjegyzés: ha a fedél nem nyílik ki, ellenőrizze, hogy a gépkocsi központi zárja nyitva van-e Az üzemanyagtartály kapacitása körülbelül 60 liter.

10 h á t s ó r é s z ( 2 / 2 ) Szerszámok A gépkocsi felszereltségétől függően, a csomagtér padlószőnyege alatti 5-tel jelölt helyen vagy a harmadik üléssor jobb oldali ülése mögötti rekeszben helyezkednek el. Pótkerék A gépkocsi felszereltségétől függően, a csomagtér padlószőnyege alatt vagy a gépkocsi alatt helyezkedik el. A csomagtér padlószőnyege alatt elhelyezkedő pótkerék elérése: emelje fel a csomagtér padlószőnyegét és akassza fel; csavarja ki a 6-tal jelölt központi rögzítést és vegye ki a pótkereket. Defektjavító készlet 7 A gépkocsi felszereltségétől függően, a csomagtér padlószőnyege alatt vagy a bal oldali oldalsó rakodórekeszben helyezkedik el. Tájékozódjon a kezelési kézikönyv 5. fejezetében.

11 A g é p k o c s i k ö z p o n t i z á r j a 10 1 A gépkocsi központi zárása és nyitása A RENAULT kártya rendszere helyettesíti a hagyományos kulcsot. A gépkocsi központi zárjának zárása/nyitása egyszerűen elvégezhető: távolról és közelről elegendő egyetlen gombnyomás. A rendszerhez kapcsolódó különlegességekről tájékozódjon az kezelési kézikönyv 1. fejezetében. Soha ne hagyja a RENAULT kártyát a gépkocsiban 2 TÁVIRÁNYÍTÓS RENAULT KÁRTYÁVAL felszerelt változat Nyomja meg a következőt: a központi nyitáshoz ; a központi záráshoz ; ˆ a külső világítás távirányítóval történő bekapcsolása/kikapcsolása (ez lehetővé teszi például a gépkocsi azonosítását a parkolóban); csak a csomagtartó zárásához / nyitásához. SZABAD KÉZ RENAULT KÁRTYÁVAL felszerelt változat Ha a kártya Önnél van (elhelyezheti a zsebében, táskájában stb.), a távirányítós RENAULT kártya funkcióin felül a következő funkciók állnak rendelkezésre: automatikus központi nyitás valamely ajtófogantyú meghúzásával ; automatikus központi zárás a gépkocsitól történő eltávolodás esetén (hangjelzés hallható) vagy zárás a vezetőoldali nyitófogantyú gombjának megnyomásával. Megjegyzés: szükség esetén használhatja a kézi üzemmódot vagy a kulcsot 2. A kulcs kiemeléséhez, nyomja meg a gombot 1. Különlegességek A kártya felismerési zónája, a gépkocsi központi nyitásának és zárásának maximális távolsága a környezettől és a kártya elhelyezésétől függ ; biztonsági központizárral felszerelt gépkocsik esetén, a gomb egymás után kétszer történő megnyomása megakadályozza a gépkocsi nyitását (még belülről sem nyitható), és gépkocsitól függően az ablakok felemelkednek. MEGJEGYZÉS Minden esetben: a központi zárást az irányjelzőlámpák két felvillanása jelzi; a központi nyitást az irányjelző-lámpák egy felvillanása jelzi. A gépjárműnek és a csomagtartónak csak a RENAULT kártya gombjaival történő zárását és nyitását követően, az eltávolodással történő zárás és a szabad kéz üzemmódú nyitás kikapcsolt helyzetben van. A szabad kéz üzemmódhoz való visszatéréshez indítsa újra a gépjárművet.

12 V e z e t ő t é r : ü l é s e k Kézi állítású ülések beállítása az ülés előretolása/hátrahúzása Emelje fel a fogantyút 1 a rögzítés nyitásához. A kívánt helyzetben engedje vissza a fogantyút, és győződjön meg arról, hogy rendesen van-e rögzítve. az ülés felemelése/leengedése Mozgassa a kart 2 addig, amíg el nem éri a kívánt szintet. a háttámla döntése Forgassa a szabályozókereket 3 a kívánt állás eléréséig. Elektromosan állítható ülések beállítása az ülés előretolása/hátrahúzása Mozgassa a kapcsolót 5 előre vagy hátra. az ülés felemelése/leengedése Mozgassa a kapcsolót 5 felfelé vagy lefelé. a háttámla döntése Mozgassa a kapcsoló felső részét 6 előre vagy hátra. Az ülés deréktámaszának beállítása Süllyessze le a kart 7 a támasz növeléséhez, és emelje fel a csökkentéséhez. Fűthető ülések Járó motornál forgassa el a forgókapcsolót 4 az I, II vagy III helyzet egyikébe. ñ Ez a visszajelzőlámpa kigyullad a kijelzőegységen, amint az egyik első ülés fűtése működni kezd. A hőszabályozóval rendelkező rendszer szabályozza a fűtést, és szükség esetén kikapcsolja azt.

13 V e z e t ő t é r : b e á l l í t á s o k 12 A B C D 4 5 Fejtámla A fejtámla felemelése Húzza a fejtámlát felfelé, a kívánt helyzetbe. A fejtámla leengedése Nyomja meg a gombot 1 és kísérje a fejtámlát kézzel a kívánt helyzetbe való leengedéskor. a fejtámla dőlési szögének beállítása Gépjárműtől függően távolítsa vagy közelítse a megfelelő részt A a kívánt állásig. az oldalsó támaszok beállítása Gépkocsitól függően a B részeket egymástól függetlenül állíthatja be. Első biztonsági övek Magasság beállítása Nyomja meg a gombot 2, majd ezzel egyidejűleg állítsa be a biztonsági övet a kívánt magasságba. Hátsó biztonsági övek Tájékozódjon a kezelési kézikönyv 1. fejezetében. Külső visszapillantó tükrök Válassza ki a kapcsolóval 5 a tükröt, majd a gombbal 3 állítsa be a kívánt állást. Behajtható visszapillantó tükrök Kapcsoló 4 központi helyzetben: a visszapillantó tükrök behajtása a gépkocsi zárásakor automatikus. A gyújtás következő bekapcsolásakor a visszapillantó tükrök kihajtódnak. A visszapillantó tükrök be- vagy kihajtásának működtetéséhez állítsa a kapcsolót 4 C vagy D állásba (típustól függően). Az automata üzemmód kikapcsolt állapotban van. A visszakapcsoláshoz állítsa a kapcsolót 4 középső helyzetbe.

14 a m o t o r b e i n d í t á s a é s l e á l l í t á s a 13 1 A motor beindítása Ha a távirányítós RENAULT kártya a kártyaleolvasóban 2 van vagy a szabad kéz RENAULT kártya a belső felismerési zónában (néhány felső zóna kivételével, pl. napellenző stb.) található, teljesítse az indításhoz szükséges feltételeket: 2 AUTOMATA SEBESSÉGVÁLTÓ Sebességváltó kar P helyzetben, nyomja meg a START/ STOP gombot 1. Megjegyzés: a szabad kéz rendszerű RENAULT kártyával rendelkező gépkocsik esetén a motor indításához nyomja le egyidejűleg a fékpedált vagy a tengelykapcsoló-pedált és a START/STOP gombot 1. A motor leállítása A gépkocsi álló helyzetében nyomja meg a START/ STOP gombot 1. Adott esetben bizonyos funkciók (autórádió, navigációs berendezés, ablaktörlés stb.) bizonyos idővel a gépkocsi zárása után kapcsolódnak ki. Mechanikus SEBESSÉGVÁLTÓ Sebességváltó kar üres állásban, nyomja meg a START/ STOP gombot 1.

15 S t o p a n d s t a r t f u n k c i ó 14 A rendszer az üzemanyag és az üvegház hatást okozó gázok kibocsájtását csökkenti. A jármű elindulása után a rendszer automatikusan aktiválódik. Haladás közben a rendszer leállítja a motort (készenléti leállás), amikor a jármű megáll (csúcsforgalom, jelzőlámpa...) A rendszer működésének feltételei A motor készenléti állapotba állítása abban az esetben történik meg, ha: a jármű az utolsó megállása óta halad; a sebességváltó semleges helyzetben van (üres állás); a tengelykapcsoló-pedál fel van engedve; és a gépkocsi 3 km/h-nál kisebb sebességgel halad. A motor készenléti üzemmódjáról a kijelzőegységen megjelenő visszajelzőlámpa figyelmeztet. A gépkocsi berendezései a motor leállása alatt tovább működnek. A motor a tengelykapcsoló-pedál lenyomásakor és egy sebességfokozat bekapcsolásakor indul újra. Megjegyzés: Azokról a körülményekről, amikor a motor készenléti üzemmódja nem kapcsolódik be, és a motor automatikus újraindításáról tájékozódjon az útmutató 2. fejezetének Stop és Start funkció c. részében. Különleges esetek A rendszer működik, a motor leállítva, ha a vezető felemelkedik az ülésről vagy kioldja a biztonsági övét, kinyitja a vezető oldali ajtót, a gyújtás megszakad és a gépkocsitól függően, az automata parkolófék automatikusan behúz. A funkció újraindítása és reaktiválása érdekében nyomja meg a START gombot (tájékozódjon A motor beindítása/leállítása c. fejezetben); A motor lefulladása esetén, ha a rendszer működik, az újraindításhoz nyomja le teljesen a tengelykapcsolópedált. A motor készenléti állapotának kizárása Gépkocsitól fűggően, a visszajelzőlámpa vagy a kijelzőegységen megjelenő AUTOSTOP indisponible üzenet figyelmezteti arról, hogy a motor készenléti üzemmódja nem elérhető. 2 A funkció be- és kikapcsolása Nyomja meg a kapcsolót 1 a funkció kikapcsolása érdekében. A Stop-Start kikapcsolva üzenet megjelenik a kijelzőegységen és a kapcsolóba épített visszajelzőlámpa 2 kigyullad. Az újbóli megnyomás visszakapcsolja a rendszert. A Stop-Start bekapcsolva üzenet megjelenik a kijelzőegységen és a kapcsolóba 1 épített visszajelzőlámpa 2 kialszik. A rendszer automatikusan bekapcsolódik a gépkocsi START gomb megnyomásával történő minden szándékos indítása esetén (lásd a jelen dokumentum Motor indítása/leállítása című részét). 1

16 M ű s z e r f a l A következőkben bemutatott felszerelések jelenléte a gépkocsi változatától és az adott országtól függ A nem becsatolt első biztonsági övek visszajelzőlámpája és az utasoldali légzsák bekapcsolt/kikapcsolt állapotának visszajelzőlámpája: ç a gépkocsivezető és az első utas biztonsági öve. A hátsó biztonsági övek esetén, a kijelzőegységen megjelenő üzenet jelzi a bekapcsolt biztonsági övek számát. ¹: utasoldali légzsák OFF helyzetben; : utasoldali légzsák ON helyzetben. 6 Rakodóhely vagy az autórádió helye. 7 A légkondicionáló berendezés kapcsolója. 8 Automata parkolófék kapcsolója. 9 RENAULT kártyaleolvasó. 10 Audiocsatlakozók (hordozható lejátszó, MP3- lejátszó, pendrive stb.). 11 Sebességtartó és sebességhatároló automatika ki- - és bekapcsolója. 12 Sebességtartó és sebességhatároló kapcsolói 13 A motorháztető nyitókarja. 14 Kapcsolók: fényszórómagasság elektromos beállítása; visszajelző műszerek fényerő-szabályozója; kipörgésgátló rendszer ki- és bekapcsolása. 15 Visszajelzőlámpák: A kigyulladása esetén vezessen kíméletesen, és minél előbb keresse fel a RENAULT márkaképviseletet. Ezen előírás figyelmen kívül hagyása a gépkocsi károsodásához vezethet. A visszajelzőlámpa kigyulladása esetén biztonsági okokból, a forgalmi viszonyoknak megfelelően azonnal álljon meg. Állítsa le a motort és ne indítsa újra. Forduljon a RENAULT márkaképviselethez. A következő karbantartás esedékessége: Motortípustól függően a gépkocsi fel van szerelve az olaj minőségét ellenőrző rendszerrel, ez a használati feltételek függvényében meghatározza a következő karbantartás esedékességét. A kijelzőegységen megjelenő üzenet minden esetben jelzi a karbantartás szükségességét. 1 Hangkürt és a vezetőoldali légzsák helye. 2 Motorindító és -leállító gomb. 3 Vészvillogók. 4 Kijelzőegység.

17 K i j e l z ő e g y s é g 16 A B TFT Display kijelzőegység A Személyre szabottan állítható be: nyomja meg a gombot 6 a megfelelő kijelzés megjelenéséig. 1 Üzemanyagszint-jelző. Ha a szint a minimumon van a visszajelzőlámpa M hangjelzés kíséretében villog. 2 A hűtőfolyadék hőmérsékletét jelző műszer. 3 Sebességmérő (km/h vagy mph). 4 Fordulatszámmérő (ford/perc 1000). A kijelzőegység választott egyéni beállításainak megfelelően jelenik meg. 5 Üzemanyag megtakarítási segítség. 9 A gépjármű személyre szabott beállítása A kijelzőegységgel A felszerelt gépkocsik esetén, beállíthat bizonyos funkciókat. A menü eléréséhez nyomja meg a gombot 7, 8 vagy 9. Válassza ki a módosítandó funkciót a gomb 7 vagy 9 megnyomásával, majd kapcsolja be, kapcsolja ki vagy lépjen a beállításokra 8. Egy beállítás módosításához, nyomja meg a gombot 7 vagy 9, és érvényesítse a gombbal 8. A menüből történő kilépéshez válassza ki a Kilépés sort a gomb 7 vagy 9, majd a gomb 8 megnyomásával. Kijelzőegység B 10 Üzemanyagszint-jelző. Ha a szint a minimumon van a visszajelzőlámpa M hangjelzés kíséretében kigyullad. 11 Fordulatszámmérő (ford/perc 1000). 12 Sebességmérő (km/h vagy mph). A gépkocsi álló helyzetében végezze el a beállításokat. Tájékozódjon a kezelési kézikönyv 1. fejezetében.

18 v i l á g í t á s / a b l a k t ö r l é s A A B B Világítás A A következő funkciók eléréséhez forgassa el a gyűrűt 1 a kapcsolókaron A: u helyzetjelző világítás bekapcsolása; k tompított fényszórók bekapcsolása; Fénykürt: húzza a kapcsolókart A maga felé; Fényszórók: a gyűrű 1 k helyzetében húzza maga felé a fogantyút A; AUTO: a világítás automatikus bekapcsolása funkció aktiválása (gépkocsitól függően). automata távolsági fényszóró. A rendszer automatikusan be- és kikapcsolja a távolsági fényszórókat (tájékozódjon az útmutató 1. fejezetében). Forgassa felfelé a gyűrűt 2, majd engedje el a következő funkciók eléréséhez: g ködfényszórók bekapcsolása; Forgassa el lefelé a gyűrűt 2, majd engedje fel a következő funkciók eléréséhez: f hátsó ködlámpa bekapcsolása. A kikapcsoláshoz ismételje meg a műveletet. Ablaktörlés B A fogantyú különböző pozíciói B megfelelnek : 0: leállítás; AUTO: automata ablaktörlés; Megjegyzés: a gyűrű 5 segítségével állítható a bekapcsolás érzékenysége, a minimális érzékenységtől (4) a maximális érzékenységig (6). 1: folyamatos lassú törlés; 2: folyamatos gyors törlés, vagy álló motor esetén karbantartás pozíció. Hátsó ablaktörlő: a törlés indításához/leállításához forgassa el a gyűrűt 3 maga felé, majd engedje vissza. Első ablaktörlő: húzza meg a kapcsolókart B. Hátsó ablakmosó: nyomja meg a kart B.

19 V e z e t é s Automata parkolófék Gépkocsitól függően, a behúzás a motor leállásakor automatikusan megtörténik a motor indító- és leállítógombjának megnyomása esetén (kivéve a motor lefulladásakor). A kiengedés automatikusan történik: járó motornál, bekapcsolt fokozat esetén, gázt adva, és mechanikus sebességváltónál a tengelykapcsoló-pedál felengedésekor. Az automata parkolófék a kézifékhez hasonlóan lehetővé teszi a következőket: kézi behúzás: emelje fel a kapcsolót 2; kézi kiengedés: lenyomott fékpedálnál, nyomja le a kapcsolót 2. Sebességtartó- és sebességhatároló automatika Ï A sebességtartó funkció segítséget nyújt Önnek a haladási sebesség állandó értéken tartásában. Ð A sebességhatároló funkció segítséget nyújt abban, hogy menet közben ne lépje át a beállított sebességértéket. Felszereltségtől függően, válassza ki a sebességtartó vagy a sebességhatároló funkciót, a kapcsoló 1 használatával Sebességtartó / sebességhatároló automatika kapcsolói A felügyeleti sebességérték bekapcsolása, memorizálása és növelése: gomb 3 (+); A felügyeleti sebességérték csökkentése: gomb 6 (-); A funkció készenléti állapota a felügyeleti sebességérték memorizálásával: gomb 5 (0); Bekapcsolás a felügyeleti sebesség visszahívásával: gomb 4 (R); Központi be- és kikapcsoló 1. A sebességtartó és sebességhatároló automatika használatát lásd a kezelési kézikönyv 2. fejezetében.

20 M U L T I M É D I A R E N D S Z E R E K 19 A kapcsolók és a kijelzések jelenléte és működése típustól függően különböző lehet. A működéssel kapcsolatban lásd a berendezés útmutatóját. A kormánykerék alatti kapcsoló lehetővé teszi a rendszer vezérlését működés közben. Részletesebb információkkal kapcsolatban lásd a berendezés útmutatóját

21 L é g k o n d i c i o n á l á s 20 A B Automata légkondicionálás A Járó motornál, az automata légkondicionálás bekapcsolása érdekében válassza ki a három automatikus program egyikét: AUTO: a hőmérséklet szabályozásának használati üzemmódja; SOFT: a zaj-komfortot előnyben részesítő szabályozási mód; FAST: a szellőzést előnyben részesítő használati mód (a hátsó ülések komfortja érdekében ajánlott). Ezután válassza ki a hőmérsékleteket a karok 1 és 2 segítségével. Megjegyzés: a többi gomb megnyomásával kiléphet az automata üzemmódból. Jó kilátás funkció (páramentesítés) Nyomja meg a gombot 5. Ebből a funkcióból úgy léphet ki, hogy újra megnyomja a gombot 5. Kiegészítő légkondicionáló A gomb 3 lehetővé teszi a légkondicionálás működésének kikapcsolását (beépített visszajelzőlámpa és az AC OFF kijelzés megjelenik a kijelzőn 4). Belső levegőkeringtetés Egyes automatikus üzemmódok esetén bekapcsol. Kézileg is bekapcsolható a gomb 6 megnyomásával. Kézi beállítású légkondicionáló berendezés B A ventilátor fordulatszámának beállítása: forgassa el a gombot 7; a levegőelosztás módosítása: forgassa el a gombot 8; légkondicionálás bekapcsolása/kikapcsolása: nyomja le a kapcsolót 9; levegő-recirkuláció bekapcsolása/kikapcsolása: nyomja le a kapcsolót 10; a hőmérséklet beállítása: forgassa a kapcsolót 11. páramentesítés Forgassa a gombot 7, 8 és 11 d helyzetbe. Megjegyzés: bizonyos helyzetekben, a kapcsoló 8 kikapcsolja a levegő-recirkulációt és bekapcsolja a légkondicionálást.

22 H a s z n o s f e l s z e r e l é s e k Mozgatható középső konzol A középső konzol eltolható a hosszúság beállítása érdekében. Emelje fel a kart 1 és tolja el a konzol egységet. Ez két rakodórekeszt tartalmaz. Az első eléréséhez: emelje fel a könyöktámaszt. A második eléréséhez: zárt könyöktámasznál nyomja meg a könyöktámasz előtt elhelyezkedő gombot. Eltolható könyöktámasz A könyöktámasz 2 eltolása érdekében, csúsztassa el. Napellenzők Az árnyékolás érdekében lehúzhatja a napellenzőket az oldalablakokon. Húzza felfelé a napellenzőt a horog 3 segítségével és akassza be a horgot a megfelelő helyre. Tartóhorgok A csomagérben tartóhorgok 4 állnak rendelkezésre. Ezekre bevásárlótáska stb. akasztható. Segédberendezések csatlakozója A csomagtérben elhelyezkedő segédberendezés-csatlakozó 5 elektromos berendezések (gumiabroncs-felfújó készülék stb.) bekötését teszi lehetővé. A csatlakoztatott berendezések teljesítménye legfeljebb 120 W lehet.

23 r e n a u l t E C O 2 A gépkocsi használata során alkalmazzon gazdaságos vezetési stílust. Ezek a vezetési előírások alacsonyabb üzemanyag-fogyasztást eredményeznek. A mindennapokban alkalmazható hat gyakorlati tanács, amely 10% - 20%-os üzemanyag-megtakarítást tesz lehetővé. 1 Megfelelő sebességváltások Kapcsoljon magasabb fokozatba dízel változat esetén 2000 ford/perc, benzines változat esetén 2400 ford/perc fordulatszám elérésekor; kapcsoljon alacsonyabb fokozatba 1000 ford/perc fordulatszám elérésekor; állandó sebesség esetén vagy enyhe gyorsításkor használja a legmagasabb sebességfokozatot. 2 Lendületes vezetési stílus alkalmazása Folyamatosan kísérje figyelemmel a forgalmat, és ha lehetséges, a fékpedál helyett inkább a motorféket használja; 50 km/h felett tartson egyenletes sebességet. 3 A gázadások és a sebességfokozat ellenőrzése 50 km/h sebességig adjon gázt, az 5. sebességfokozat gyors elérése érdekében; 50 km/h sebesség felett mérsékelje a gázadásokat és korlátozza a fordulatszámot. 4 Megfelelő közlekedés emelkedőn és lejtőn Lejtőn történő haladáskor tartsa meg a haladási sebességet; emelkedőn, a forgalom zavarása nélkül hagyja lassulni a gépkocsit. 5 A motor átgondolt használata másodpercnél hosszabb ideig tartó állás esetén állítsa le a motort; indulás előtt ne járassa alapjáraton a motort (az üzemi hőmérséklet elérése érdekében), még télen sem. 6 A gépkocsi optimális használata A légkondicionálást csak akkor használja, ha szükséges: a külső és a belső hőmérséklet közötti eltérést korlátozza 5 C értékre; havonta ellenőrizze a gumiabroncsok nyomását; ne hagyjon felesleges terheket a gépkocsiban.
