1 Használati útmutató DD 516, D 520 Páramentesítő

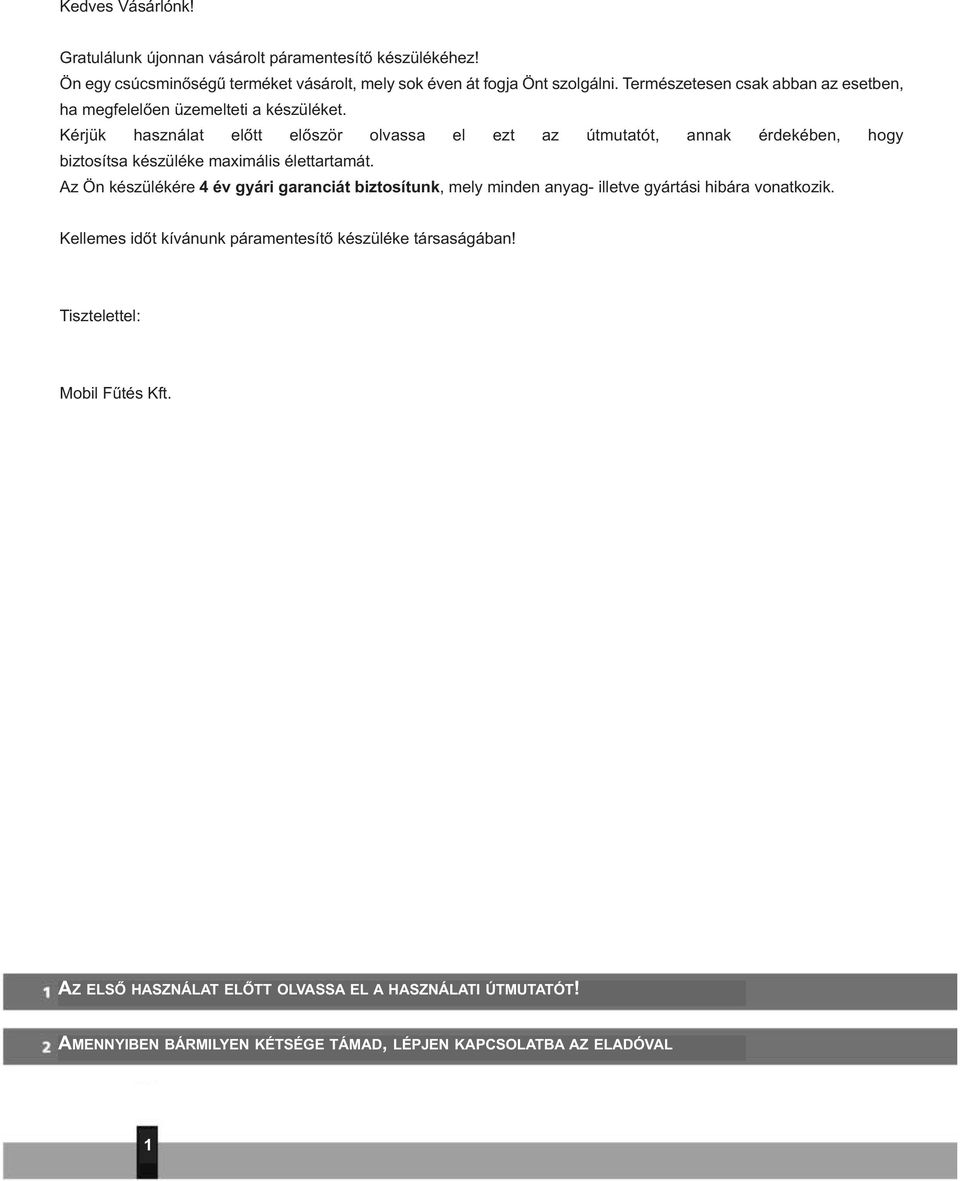

2 Kedves Vásárlónk! Gratulálunk újonnan vásárolt páramentesítő készülékéhez! Ön egy csúcsminőségű terméket vásárolt, mely sok éven át fogja Önt szolgálni. Természetesen csak abban az esetben, ha megfelelően üzemelteti a készüléket. Kérjük használat előtt először olvassa el ezt az útmutatót, annak érdekében, hogy biztosítsa készüléke maximális élettartamát. Az Ön készülékére 4 év gyári garanciát biztosítunk, mely minden anyag- illetve gyártási hibára vonatkozik. Kellemes időt kívánunk páramentesítő készüléke társaságában! Tisztelettel: Mobil Fűtés Kft. AZ ELSŐ HASZNÁLAT ELŐTT OLVASSA EL A HASZNÁLATI ÚTMUTATÓT! AMENNYIBEN BÁRMILYEN KÉTSÉGE TÁMAD, LÉPJEN KAPCSOLATBA AZ ELADÓVAL 1

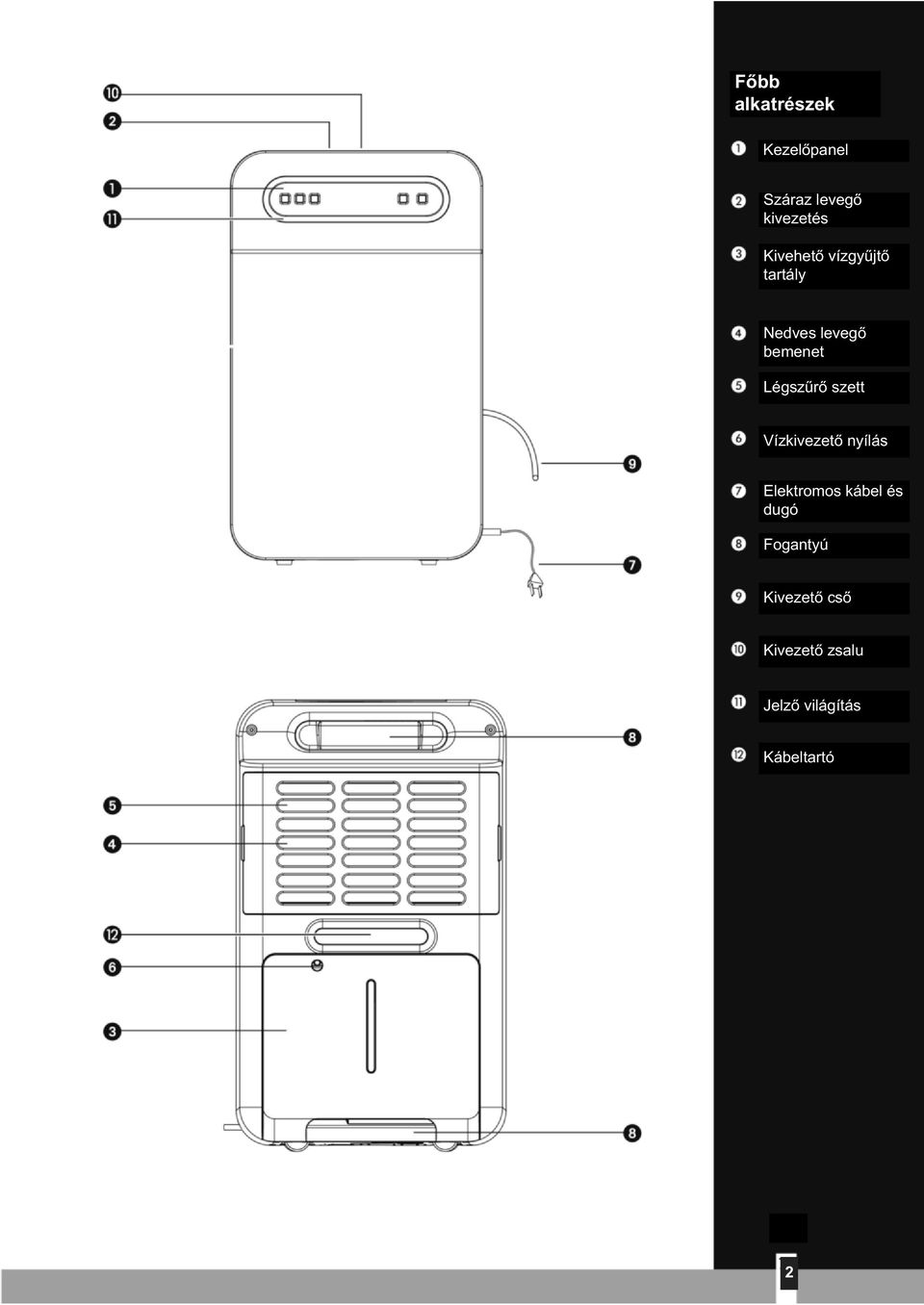

3 Főbb alkatrészek Kezelőpanel Száraz levegő kivezetés Kivehető vízgyűjtő tartály Nedves levegő bemenet Légszűrő szett Vízkivezető nyílás Elektromos kábel és dugó Fogantyú Kivezető cső Kivezető zsalu Jelző világítás Kábeltartó 2

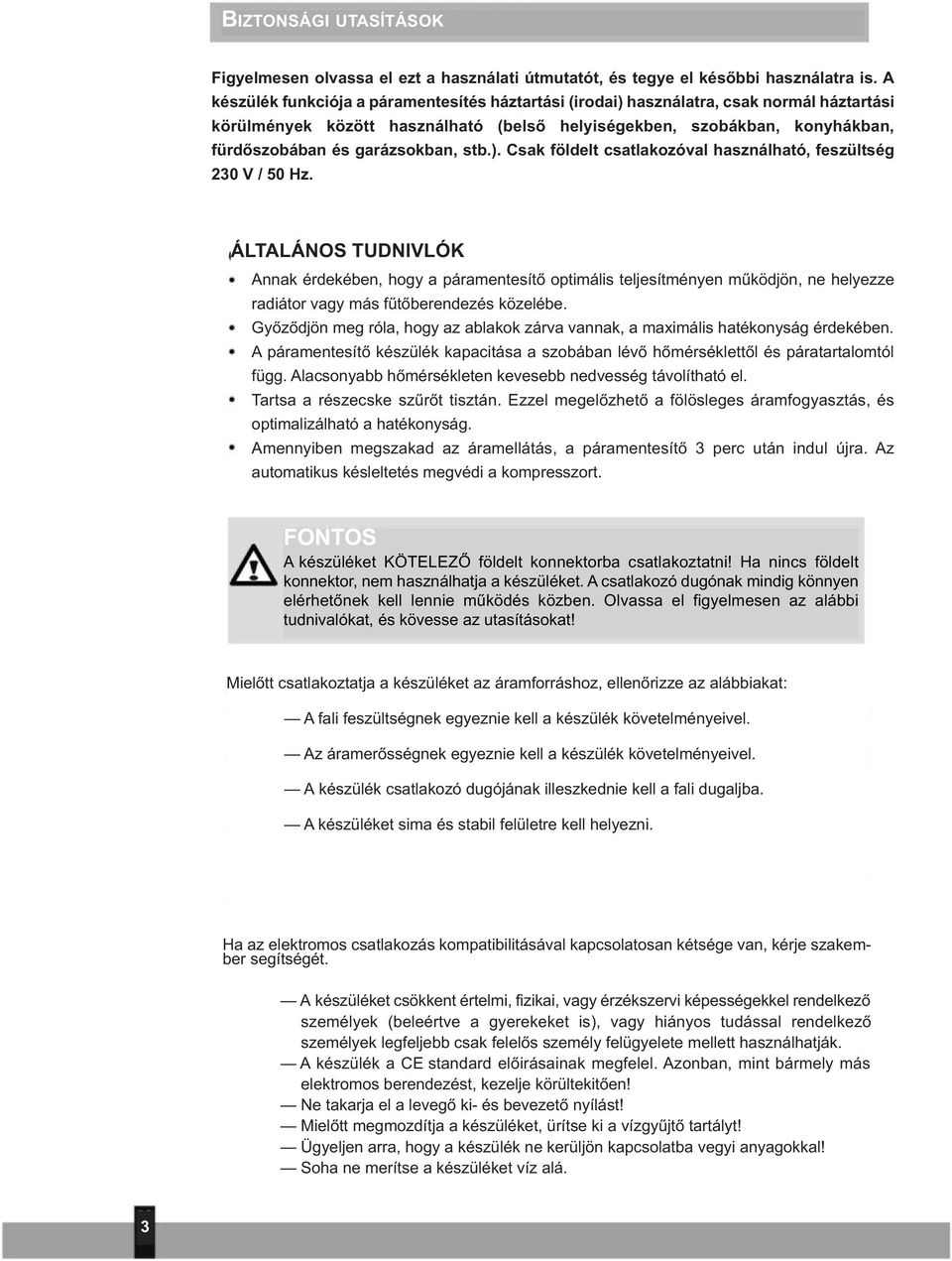

4 BIZTONSÁGI UTASÍTÁSOK Figyelmesen olvassa el ezt a használati útmutatót, és tegye el későbbi használatra is. A készülék funkciója a páramentesítés háztartási (irodai) használatra, csak normál háztartási körülmények között használható (belső helyiségekben, szobákban, konyhákban, fürdőszobában és garázsokban, stb.). Csak földelt csatlakozóval használható, feszültség 230 V / 50 Hz. ÁLTALÁNOS TUDNIVLÓK Annak érdekében, hogy a páramentesítő optimális teljesítményen működjön, ne helyezze radiátor vagy más fűtőberendezés közelébe. Győződjön meg róla, hogy az ablakok zárva vannak, a maximális hatékonyság érdekében. A páramentesítő készülék kapacitása a szobában lévő hőmérséklettől és páratartalomtól függ. Alacsonyabb hőmérsékleten kevesebb nedvesség távolítható el. Tartsa a részecske szűrőt tisztán. Ezzel megelőzhető a fölösleges áramfogyasztás, és optimalizálható a hatékonyság. Amennyiben megszakad az áramellátás, a páramentesítő 3 perc után indul újra. Az automatikus késleltetés megvédi a kompresszort. FONTOS A készüléket KÖTELEZŐ földelt konnektorba csatlakoztatni! Ha nincs földelt konnektor, nem használhatja a készüléket. A csatlakozó dugónak mindig könnyen elérhetőnek kell lennie működés közben. Olvassa el figyelmesen az alábbi tudnivalókat, és kövesse az utasításokat! Mielőtt csatlakoztatja a készüléket az áramforráshoz, ellenőrizze az alábbiakat: A fali feszültségnek egyeznie kell a készülék követelményeivel. Az áramerősségnek egyeznie kell a készülék követelményeivel. A készülék csatlakozó dugójának illeszkednie kell a fali dugaljba. A készüléket sima és stabil felületre kell helyezni. Ha az elektromos csatlakozás kompatibilitásával kapcsolatosan kétsége van, kérje szakember segítségét. A készüléket csökkent értelmi, fizikai, vagy érzékszervi képességekkel rendelkező személyek (beleértve a gyerekeket is), vagy hiányos tudással rendelkező személyek legfeljebb csak felelős személy felügyelete mellett használhatják. A készülék a CE standard előirásainak megfelel. Azonban, mint bármely más elektromos berendezést, kezelje körültekitően! Ne takarja el a levegő ki- és bevezető nyílást! Mielőtt megmozdítja a készüléket, ürítse ki a vízgyűjtő tartályt! Ügyeljen arra, hogy a készülék ne kerüljön kapcsolatba vegyi anyagokkal! Soha ne merítse a készüléket víz alá. 3

5 Ne helyezzen tárgyakat a készülék nyílásaiba! Mindig húzza ki a csatlakozót a konnektorból, mielőtt megtisztítja, vagy bármely alkatrészét eltávolítja a készüléknek! Soha ne használjon hosszabbítót az elektromos csatlakozáshoz. Ha nincs a közelben földelt konnektor, kérje villanyszerelő segítségét. A gyerekeket felügyelje, hogy ne játszanak a készülékkel! Bármilyen javítási munkát csak szakember vagy az eladó végezhet. Kövesse a használati útmutató utasításait a karbantatással kapcsolatosan. Mindig húzza ki a csatlakozót a konnektorból, amikor nem használja a készüléket! A sérült elektromos vezetéket ki kell cseréltetni villanyszerelővel, vagy a kereskedővel. FIGYELMEZTETÉS! Soha ne használja a készüléket sérült elektromos kábellel, dugóval, vagy ha a készülék külső borítása vagy a kezelőfelület sérült. Soha ne lépjen rá az elektromos vezetékre, és vigyázzon, hogy ne kerüljön éles tárggyal kapcsolatba! FIGYELMEZTETÉS! Amennyiben nem olvassa el a használati útmutatót, az a garancia elvesztéséhez vezethet! 1. kép A KEZELŐFELÜLET A legalacsonyabb környezeti értékek, melyen a készülék működőképes: 5 C / 40% relatív páratartalom A legmagasabb környezeti értkek, melyen a készülék működőképes: 35 C / 90% relatív páratartalom. 2. kép Időzítő gomb relatív páratartalom beállító gomb üzemmód választó gomb Ki- és bekapcsoló gomb lengés gomb 4

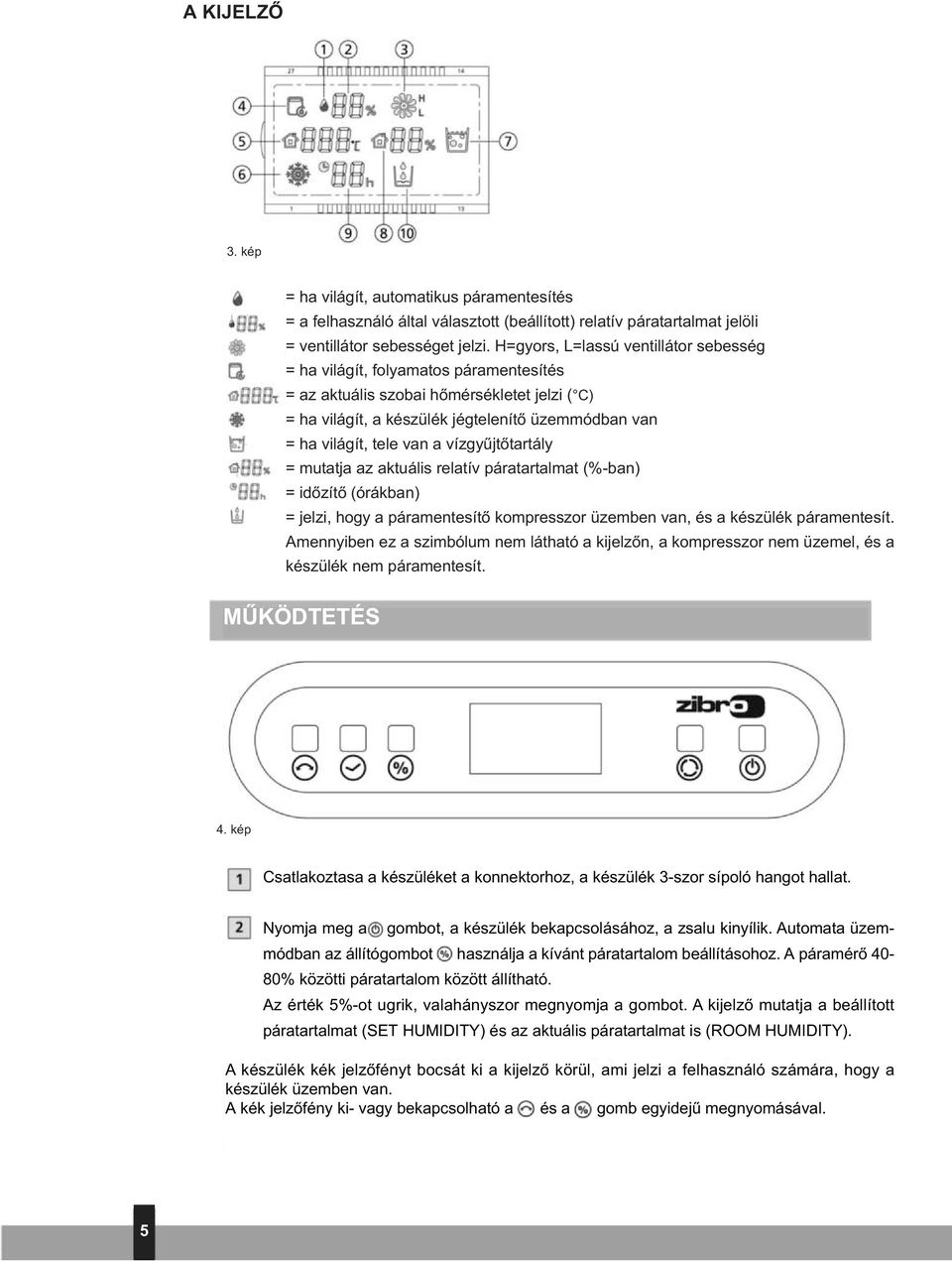

6 A KIJELZŐ 3. kép = ha világít, automatikus páramentesítés = a felhasználó által választott (beállított) relatív páratartalmat jelöli = ventillátor sebességet jelzi. H=gyors, L=lassú ventillátor sebesség = ha világít, folyamatos páramentesítés = az aktuális szobai hőmérsékletet jelzi ( C) = ha világít, a készülék jégtelenítő üzemmódban van = ha világít, tele van a vízgyűjtőtartály = mutatja az aktuális relatív páratartalmat (%-ban) = időzítő (órákban) = jelzi, hogy a páramentesítő kompresszor üzemben van, és a készülék páramentesít. Amennyiben ez a szimbólum nem látható a kijelzőn, a kompresszor nem üzemel, és a készülék nem páramentesít. MŰKÖDTETÉS 4. kép Csatlakoztasa a készüléket a konnektorhoz, a készülék 3-szor sípoló hangot hallat. Nyomja meg a gombot, a készülék bekapcsolásához, a zsalu kinyílik. Automata üzemmódban az állítógombot használja a kívánt páratartalom beállításohoz. A páramérő 40-80% közötti páratartalom között állítható. Az érték 5%-ot ugrik, valahányszor megnyomja a gombot. A kijelző mutatja a beállított páratartalmat (SET HUMIDITY) és az aktuális páratartalmat is (ROOM HUMIDITY). A készülék kék jelzőfényt bocsát ki a kijelző körül, ami jelzi a felhasználó számára, hogy a készülék üzemben van. A kék jelzőfény ki- vagy bekapcsolható a és a gomb egyidejű megnyomásával. 5

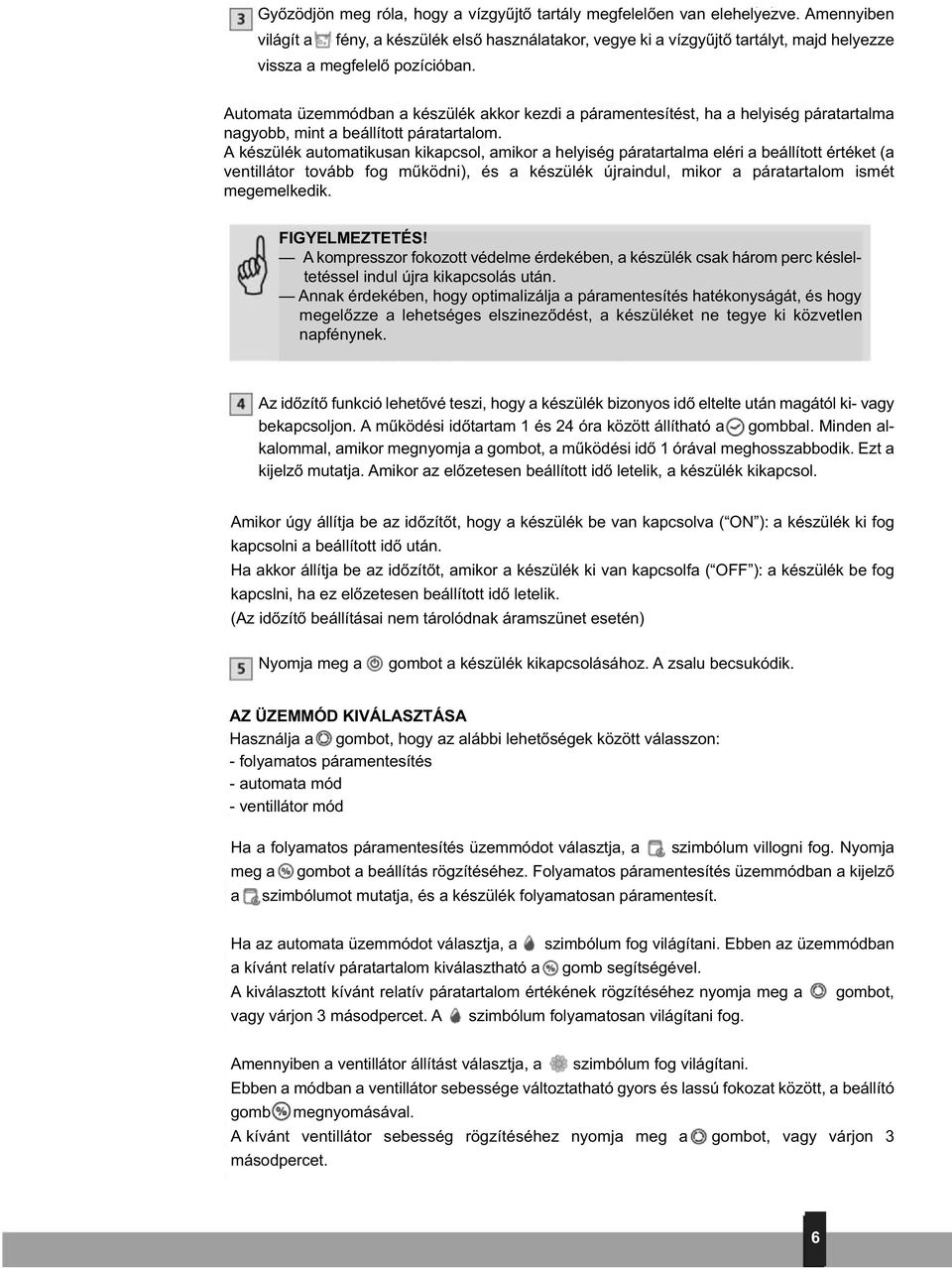

7 Győzödjön meg róla, hogy a vízgyűjtő tartály megfelelően van elehelyezve. Amennyiben világít a fény, a készülék első használatakor, vegye ki a vízgyűjtő tartályt, majd helyezze vissza a megfelelő pozícióban. Automata üzemmódban a készülék akkor kezdi a páramentesítést, ha a helyiség páratartalma nagyobb, mint a beállított páratartalom. A készülék automatikusan kikapcsol, amikor a helyiség páratartalma eléri a beállított értéket (a ventillátor tovább fog működni), és a készülék újraindul, mikor a páratartalom ismét megemelkedik. FIGYELMEZTETÉS! A kompresszor fokozott védelme érdekében, a készülék csak három perc késleltetéssel indul újra kikapcsolás után. Annak érdekében, hogy optimalizálja a páramentesítés hatékonyságát, és hogy megelőzze a lehetséges elszineződést, a készüléket ne tegye ki közvetlen napfénynek. Az időzítő funkció lehetővé teszi, hogy a készülék bizonyos idő eltelte után magától ki- vagy bekapcsoljon. A működési időtartam 1 és 24 óra között állítható a gombbal. Minden alkalommal, amikor megnyomja a gombot, a működési idő 1 órával meghosszabbodik. Ezt a kijelző mutatja. Amikor az előzetesen beállított idő letelik, a készülék kikapcsol. Amikor úgy állítja be az időzítőt, hogy a készülék be van kapcsolva ( ON ): a készülék ki fog kapcsolni a beállított idő után. Ha akkor állítja be az időzítőt, amikor a készülék ki van kapcsolfa ( OFF ): a készülék be fog kapcslni, ha ez előzetesen beállított idő letelik. (Az időzítő beállításai nem tárolódnak áramszünet esetén) Nyomja meg a gombot a készülék kikapcsolásához. A zsalu becsukódik. AZ ÜZEMMÓD KIVÁLASZTÁSA Használja a gombot, hogy az alábbi lehetőségek között válasszon: - folyamatos páramentesítés - automata mód - ventillátor mód Ha a folyamatos páramentesítés üzemmódot választja, a szimbólum villogni fog. Nyomja meg a gombot a beállítás rögzítéséhez. Folyamatos páramentesítés üzemmódban a kijelző a szimbólumot mutatja, és a készülék folyamatosan páramentesít. Ha az automata üzemmódot választja, a szimbólum fog világítani. Ebben az üzemmódban a kívánt relatív páratartalom kiválasztható a gomb segítségével. A kiválasztott kívánt relatív páratartalom értékének rögzítéséhez nyomja meg a gombot, vagy várjon 3 másodpercet. A szimbólum folyamatosan világítani fog. Amennyiben a ventillátor állítást választja, a szimbólum fog világítani. Ebben a módban a ventillátor sebessége változtatható gyors és lassú fokozat között, a beállító gomb megnyomásával. A kívánt ventillátor sebesség rögzítéséhez nyomja meg a gombot, vagy várjon 3 másodpercet. 6

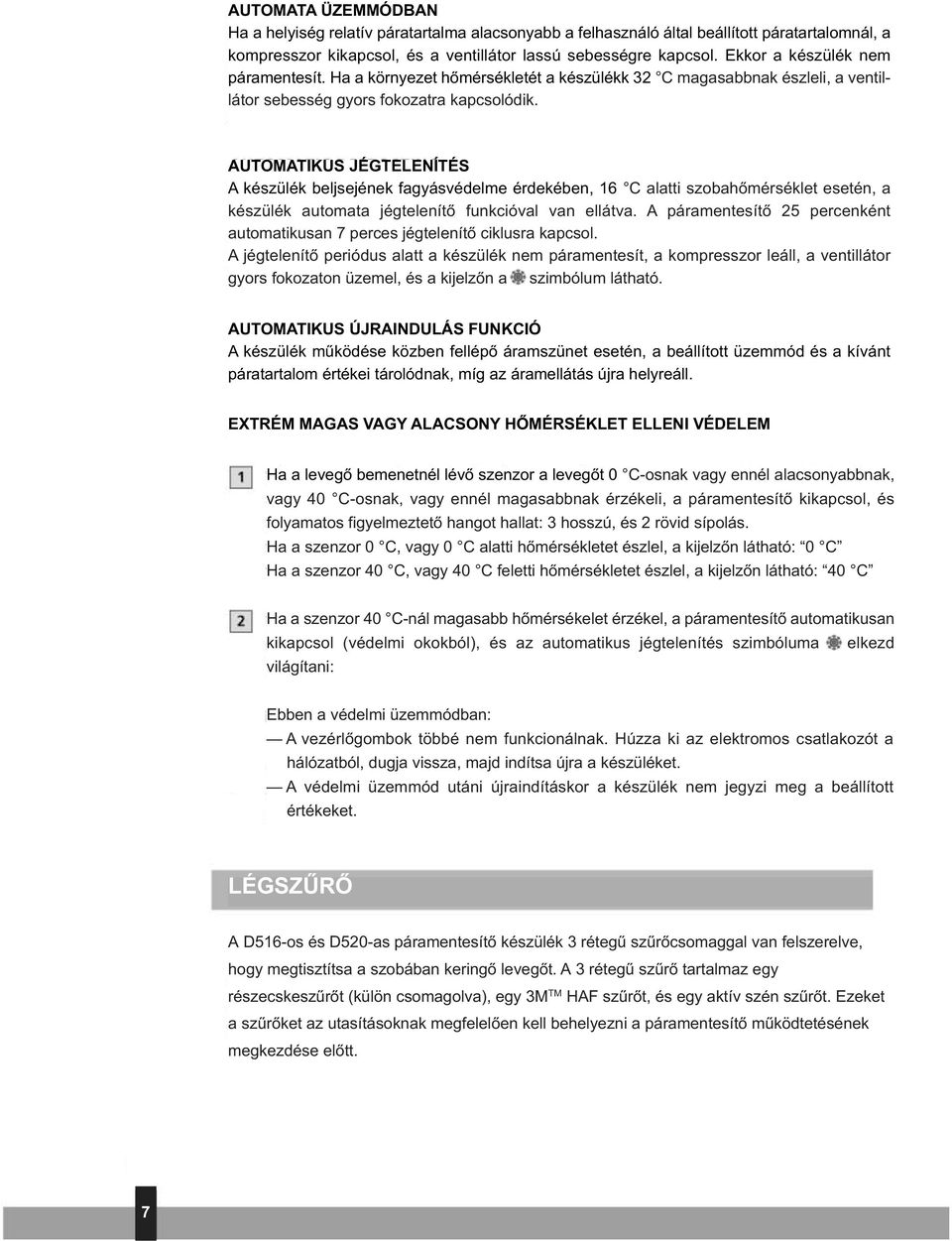

8 AUTOMATA ÜZEMMÓDBAN Ha a helyiség relatív páratartalma alacsonyabb a felhasználó által beállított páratartalomnál, a kompresszor kikapcsol, és a ventillátor lassú sebességre kapcsol. Ekkor a készülék nem páramentesít. Ha a környezet hőmérsékletét a készülékk 32 C magasabbnak észleli, a ventillátor sebesség gyors fokozatra kapcsolódik. AUTOMATIKUS JÉGTELENÍTÉS A készülék beljsejének fagyásvédelme érdekében, 16 C alatti szobahőmérséklet esetén, a készülék automata jégtelenítő funkcióval van ellátva. A páramentesítő 25 percenként automatikusan 7 perces jégtelenítő ciklusra kapcsol. A jégtelenítő periódus alatt a készülék nem páramentesít, a kompresszor leáll, a ventillátor gyors fokozaton üzemel, és a kijelzőn a szimbólum látható. AUTOMATIKUS ÚJRAINDULÁS FUNKCIÓ A készülék működése közben fellépő áramszünet esetén, a beállított üzemmód és a kívánt páratartalom értékei tárolódnak, míg az áramellátás újra helyreáll. EXTRÉM MAGAS VAGY ALACSONY HŐMÉRSÉKLET ELLENI VÉDELEM Ha a levegő bemenetnél lévő szenzor a levegőt 0 C-osnak vagy ennél alacsonyabbnak, vagy 40 C-osnak, vagy ennél magasabbnak érzékeli, a páramentesítő kikapcsol, és folyamatos figyelmeztető hangot hallat: 3 hosszú, és 2 rövid sípolás. Ha a szenzor 0 C, vagy 0 C alatti hőmérsékletet észlel, a kijelzőn látható: 0 C Ha a szenzor 40 C, vagy 40 C feletti hőmérsékletet észlel, a kijelzőn látható: 40 C Ha a szenzor 40 C-nál magasabb hőmérsékelet érzékel, a páramentesítő automatikusan kikapcsol (védelmi okokból), és az automatikus jégtelenítés szimbóluma elkezd világítani: Ebben a védelmi üzemmódban: A vezérlőgombok többé nem funkcionálnak. Húzza ki az elektromos csatlakozót a hálózatból, dugja vissza, majd indítsa újra a készüléket. A védelmi üzemmód utáni újraindításkor a készülék nem jegyzi meg a beállított értékeket. LÉGSZŰRŐ A D516-os és D520-as páramentesítő készülék 3 rétegű szűrőcsomaggal van felszerelve, hogy megtisztítsa a szobában keringő levegőt. A 3 rétegű szűrő tartalmaz egy részecskeszűrőt (külön csomagolva), egy 3M TM HAF szűrőt, és egy aktív szén szűrőt. Ezeket a szűrőket az utasításoknak megfelelően kell behelyezni a páramentesítő működtetésének megkezdése előtt. 7

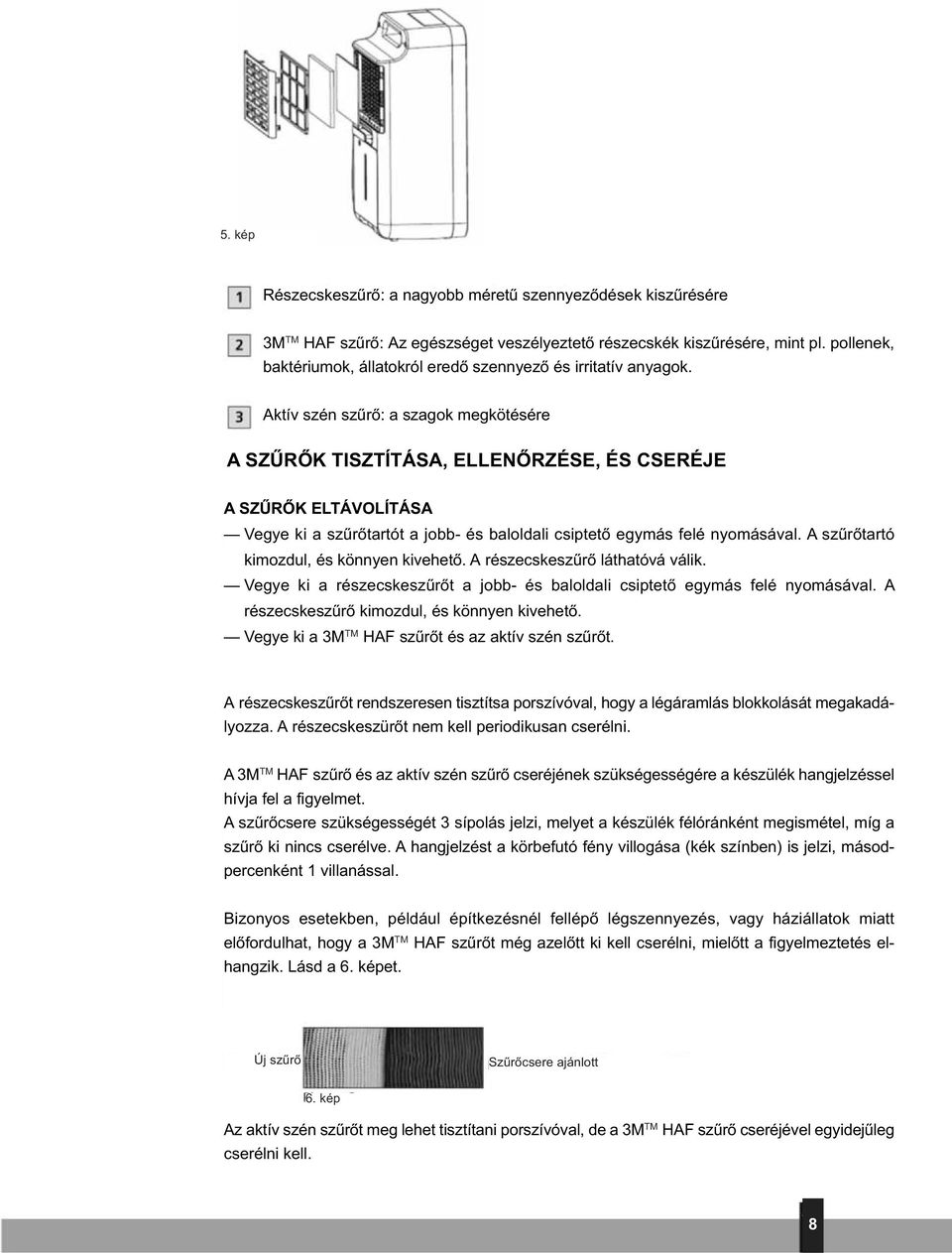

9 5. kép Részecskeszűrő: a nagyobb méretű szennyeződések kiszűrésére 3M TM HAF szűrő: Az egészséget veszélyeztető részecskék kiszűrésére, mint pl. pollenek, baktériumok, állatokról eredő szennyező és irritatív anyagok. Aktív szén szűrő: a szagok megkötésére A SZŰRŐK TISZTÍTÁSA, ELLENŐRZÉSE, ÉS CSERÉJE A SZŰRŐK ELTÁVOLÍTÁSA Vegye ki a szűrőtartót a jobb- és baloldali csiptető egymás felé nyomásával. A szűrőtartó kimozdul, és könnyen kivehető. A részecskeszűrő láthatóvá válik. Vegye ki a részecskeszűrőt a jobb- és baloldali csiptető egymás felé nyomásával. A részecskeszűrő kimozdul, és könnyen kivehető. Vegye ki a 3M TM HAF szűrőt és az aktív szén szűrőt. A részecskeszűrőt rendszeresen tisztítsa porszívóval, hogy a légáramlás blokkolását megakadályozza. A részecskeszürőt nem kell periodikusan cserélni. A 3M TM HAF szűrő és az aktív szén szűrő cseréjének szükségességére a készülék hangjelzéssel hívja fel a figyelmet. A szűrőcsere szükségességét 3 sípolás jelzi, melyet a készülék félóránként megismétel, míg a szűrő ki nincs cserélve. A hangjelzést a körbefutó fény villogása (kék színben) is jelzi, másodpercenként 1 villanással. Bizonyos esetekben, például építkezésnél fellépő légszennyezés, vagy háziállatok miatt előfordulhat, hogy a 3M TM HAF szűrőt még azelőtt ki kell cserélni, mielőtt a figyelmeztetés elhangzik. Lásd a 6. képet. Új szűrő Szűrőcsere ajánlott 6. kép Az aktív szén szűrőt meg lehet tisztítani porszívóval, de a 3M TM HAF szűrő cseréjével egyidejűleg cserélni kell. 8

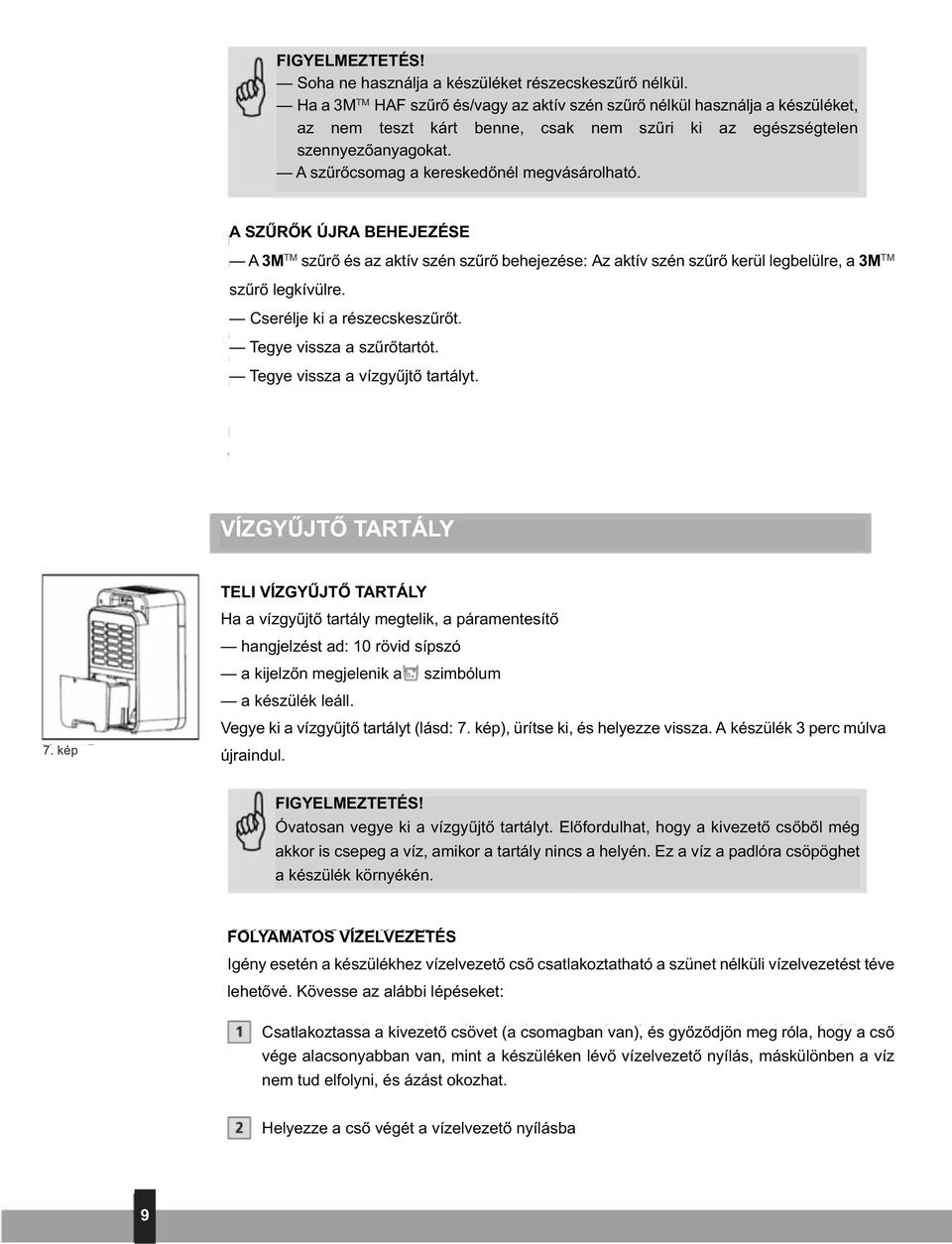

10 FIGYELMEZTETÉS! Soha ne használja a készüléket részecskeszűrő nélkül. Ha a 3M TM HAF szűrő és/vagy az aktív szén szűrő nélkül használja a készüléket, az nem teszt kárt benne, csak nem szűri ki az egészségtelen szennyezőanyagokat. A szűrőcsomag a kereskedőnél megvásárolható. A SZŰRŐK ÚJRA BEHEJEZÉSE A 3M TM szűrő és az aktív szén szűrő behejezése: Az aktív szén szűrő kerül legbelülre, a 3M TM szűrő legkívülre. Cserélje ki a részecskeszűrőt. Tegye vissza a szűrőtartót. Tegye vissza a vízgyűjtő tartályt. VÍZGYŰJTŐ TARTÁLY TELI VÍZGYŰJTŐ TARTÁLY Ha a vízgyűjtő tartály megtelik, a páramentesítő hangjelzést ad: 10 rövid sípszó a kijelzőn megjelenik a szimbólum a készülék leáll. 7. kép Vegye ki a vízgyűjtő tartályt (lásd: 7. kép), ürítse ki, és helyezze vissza. A készülék 3 perc múlva újraindul. FIGYELMEZTETÉS! Óvatosan vegye ki a vízgyűjtő tartályt. Előfordulhat, hogy a kivezető csőből még akkor is csepeg a víz, amikor a tartály nincs a helyén. Ez a víz a padlóra csöpöghet a készülék környékén. FOLYAMATOS VÍZELVEZETÉS Igény esetén a készülékhez vízelvezető cső csatlakoztatható a szünet nélküli vízelvezetést téve lehetővé. Kövesse az alábbi lépéseket: Csatlakoztassa a kivezető csövet (a csomagban van), és győződjön meg róla, hogy a cső vége alacsonyabban van, mint a készüléken lévő vízelvezető nyílás, máskülönben a víz nem tud elfolyni, és ázást okozhat. Helyezze a cső végét a vízelvezető nyílásba 9

11 Miután nem kívánja tovább alkalmazni a folyamatos vízelvezetést, távolítsa el a vízelvezető csövet. Győzödjön meg róla, hogy a vízgyűjtő tartály a megfelelő helyen van. TISZTÍTÁS FIGYELMEZTETÉS! Mielőtt megtisztítja a készüléket, vagy szűrőt cserél, kapcsolja ki, és a csatlakozót húzza ki a konnektorból! Tisztítsa meg a készülék burkolatát puha, nedves ruhával. Soha ne használjon agresszív vegyi anyagokat, petróleumot, lakkbenzint, oldószereket vagy más tisztítószert. A szűrők karbantartásáról a LÉGSZŰRŐ fejezetben tájékozódhat. FIGYELMEZTETÉS! Soha ne használja a készüléket a részecskeszűrő nélkül! TÁROLÁS Ha a készüléket hosszabb ideig nem kívánja használni, kövesse az alábbi lépéseket. Húzza ki a fali csatlakozót a konnektorból, és ürítse ki a vízgyűjtő tartályt. Várja meg, míg a készülék és a vízgyűjtő tartály teljesen megszárad. Tisztítsa meg a részecskeszűrőt, és vegye ki a 3M TM HAF szűrőt és az aktív szén szűrőt. Tárolja a készüléket pormentes helyen, lehetőleg fóliával letakarva. FIGYELMEZTETÉS! Mikor hosszabb tárolás után újra használja a készüléket, bizonyosodjon meg róla, hogy helyére tette a 3M TM HAF szűrőt és az aktív szén szűrőt. Győződjön meg róla, hogy kiiktatta szűrőcsere figyelmeztető hangot a gomb és a gomb egyidejű megnyomásával A szűrőcsomag megvásárolható kereskedőjénél. 10

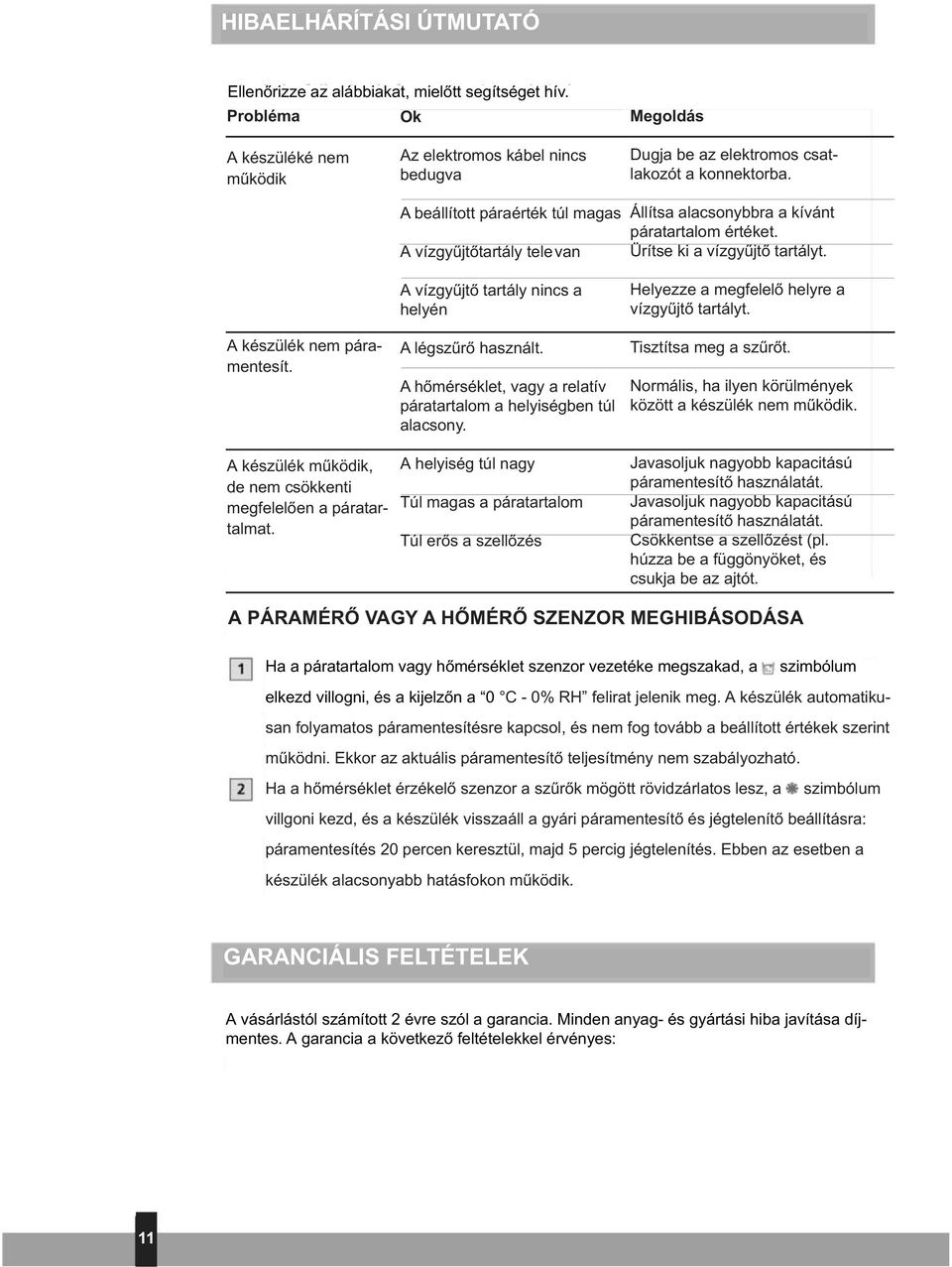

12 HIBAELHÁRÍTÁSI ÚTMUTATÓ Ellenőrizze az alábbiakat, mielőtt segítséget hív. Probléma Ok Megoldás A készüléké nem működik Az elektromos kábel nincs bedugva Dugja be az elektromos csatlakozót a konnektorba. A beállított páraérték túl magas A vízgyűjtőtartály tele van Állítsa alacsonybbra a kívánt páratartalom értéket. Ürítse ki a vízgyűjtő tartályt. A készülék nem páramentesít. A készülék működik, de nem csökkenti megfelelően a páratartalmat. A vízgyűjtő tartály nincs a helyén A légszűrő használt. A hőmérséklet, vagy a relatív páratartalom a helyiségben túl alacsony. A helyiség túl nagy Túl magas a páratartalom Túl erős a szellőzés Helyezze a megfelelő helyre a vízgyűjtő tartályt. Tisztítsa meg a szűrőt. Normális, ha ilyen körülmények között a készülék nem működik. Javasoljuk nagyobb kapacitású páramentesítő használatát. Javasoljuk nagyobb kapacitású páramentesítő használatát. Csökkentse a szellőzést (pl. húzza be a függönyöket, és csukja be az ajtót. A PÁRAMÉRŐ VAGY A HŐMÉRŐ SZENZOR MEGHIBÁSODÁSA Ha a páratartalom vagy hőmérséklet szenzor vezetéke megszakad, a szimbólum elkezd villogni, és a kijelzőn a 0 C - 0% RH felirat jelenik meg. A készülék automatikusan folyamatos páramentesítésre kapcsol, és nem fog tovább a beállított értékek szerint működni. Ekkor az aktuális páramentesítő teljesítmény nem szabályozható. Ha a hőmérséklet érzékelő szenzor a szűrők mögött rövidzárlatos lesz, a szimbólum villgoni kezd, és a készülék visszaáll a gyári páramentesítő és jégtelenítő beállításra: páramentesítés 20 percen keresztül, majd 5 percig jégtelenítés. Ebben az esetben a készülék alacsonyabb hatásfokon működik. GARANCIÁLIS FELTÉTELEK A vásárlástól számított 2 évre szól a garancia. Minden anyag- és gyártási hiba javítása díjmentes. A garancia a következő feltételekkel érvényes: 11

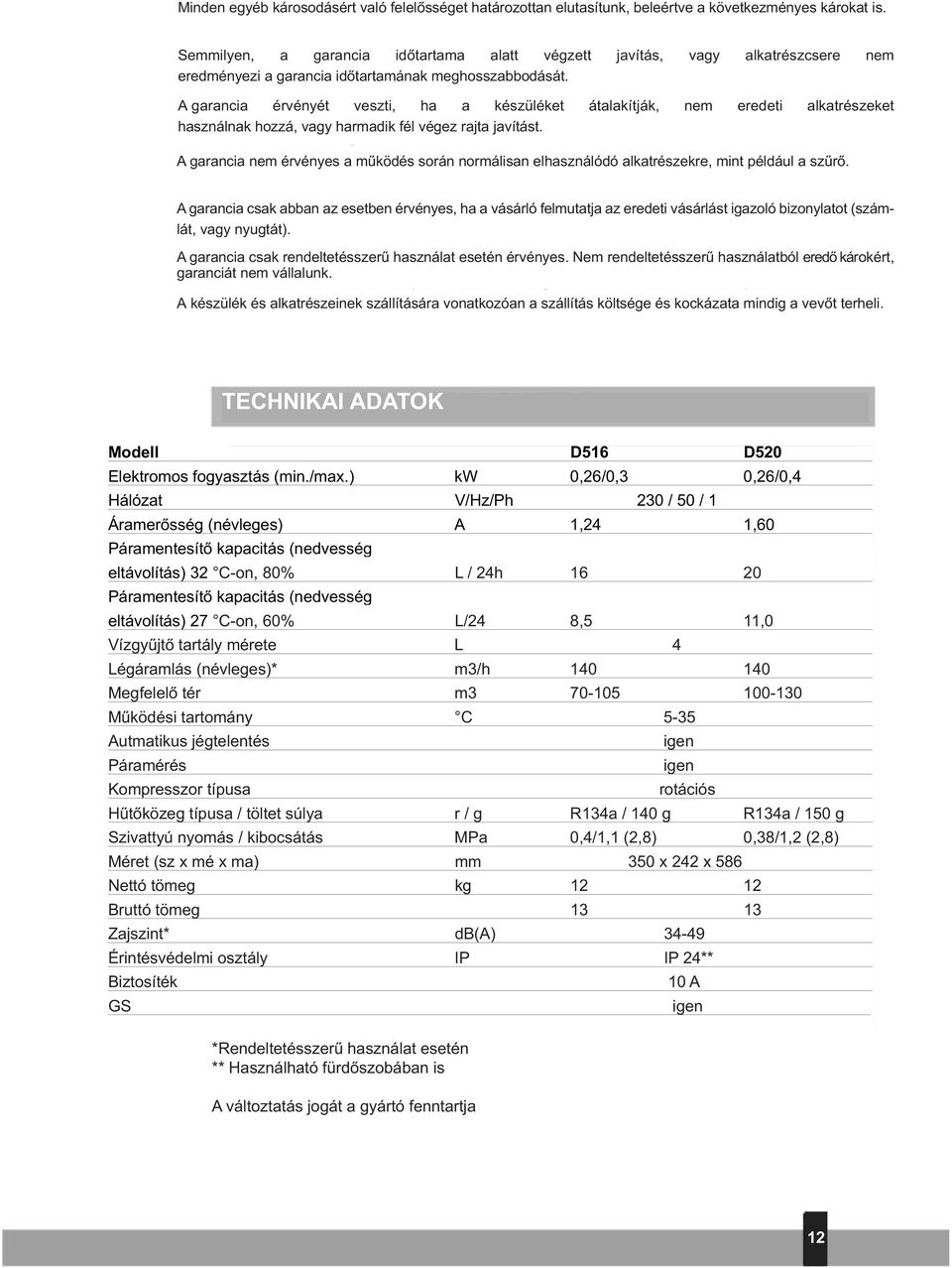

13 Minden egyéb károsodásért való felelősséget határozottan elutasítunk, beleértve a következményes károkat is. Semmilyen, a garancia időtartama alatt végzett javítás, vagy alkatrészcsere nem eredményezi a garancia időtartamának meghosszabbodását. A garancia érvényét veszti, ha a készüléket átalakítják, nem eredeti alkatrészeket használnak hozzá, vagy harmadik fél végez rajta javítást. A garancia nem érvényes a működés során normálisan elhasználódó alkatrészekre, mint például a szűrő. A garancia csak abban az esetben érvényes, ha a vásárló felmutatja az eredeti vásárlást igazoló bizonylatot (számlát, vagy nyugtát). A garancia csak rendeltetésszerű használat esetén érvényes. Nem rendeltetésszerű használatból eredő károkért, garanciát nem vállalunk. A készülék és alkatrészeinek szállítására vonatkozóan a szállítás költsége és kockázata mindig a vevőt terheli. TECHNIKAI ADATOK Modell D516 D520 Elektromos fogyasztás (min./max.) kw 0,26/0,3 0,26/0,4 Hálózat V/Hz/Ph 230 / 50 / 1 Áramerősség (névleges) A 1,24 1,60 Páramentesítő kapacitás (nedvesség eltávolítás) 32 C-on, 80% L / 24h Páramentesítő kapacitás (nedvesség eltávolítás) 27 C-on, 60% L/24 8,5 11,0 Vízgyűjtő tartály mérete L 4 Légáramlás (névleges)* m3/h Megfelelő tér m Működési tartomány C 5-35 Autmatikus jégtelentés Páramérés Kompresszor típusa igen igen rotációs Hűtőközeg típusa / töltet súlya r / g R134a / 140 g R134a / 150 g Szivattyú nyomás / kibocsátás MPa 0,4/1,1 (2,8) 0,38/1,2 (2,8) Méret (sz x mé x ma) mm 350 x 242 x 586 Nettó tömeg kg Bruttó tömeg Zajszint* db(a) Érintésvédelmi osztály IP IP 24** Biztosíték GS *Rendeltetésszerű használat esetén ** Használható fürdőszobában is A változtatás jogát a gyártó fenntartja 10 A igen 12

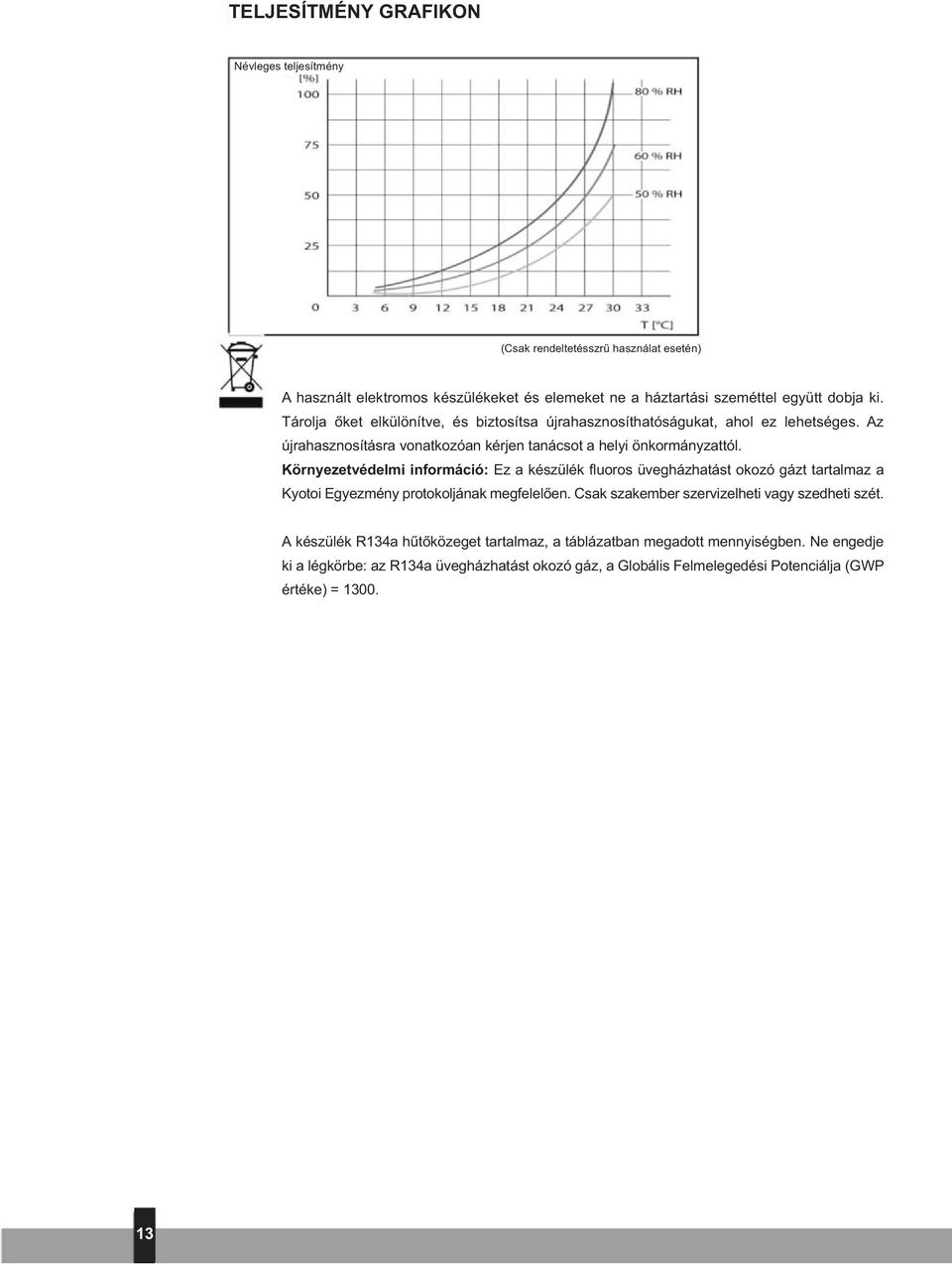

14 TELJESÍTMÉNY GRAFIKON Névleges teljesítmény (Csak rendeltetésszrű használat esetén) A használt elektromos készülékeket és elemeket ne a háztartási szeméttel együtt dobja ki. Tárolja őket elkülönítve, és biztosítsa újrahasznosíthatóságukat, ahol ez lehetséges. Az újrahasznosításra vonatkozóan kérjen tanácsot a helyi önkormányzattól. Környezetvédelmi információ: Ez a készülék fluoros üvegházhatást okozó gázt tartalmaz a Kyotoi Egyezmény protokoljának megfelelően. Csak szakember szervizelheti vagy szedheti szét. A készülék R134a hűtőközeget tartalmaz, a táblázatban megadott mennyiségben. Ne engedje ki a légkörbe: az R134a üvegházhatást okozó gáz, a Globális Felmelegedési Potenciálja (GWP értéke) =
