Felszerelési és használati útmutató. 2 bemenet, 1 kimenet
|
|
- Éva Bogdánné
- 8 évvel ezelőtt
- Látták:
Átírás
1 Felszerelési és használati útmutató Hőmérséklet-különbség szabályozó 2 bemenet, 1 kimenet Ez a leírás része a terméknek. Használat előtt figyelmesen olvassa el ezt a leírást. A termék teljes élettartama alatt őrizze meg, és adja tovább az esetleges későbbi tulajdonosoknak / üzemeltetőknek
2 Tartalomjegyzék 1. A leírásról Üzembe helyezés Alkalmazhatóság 3 7. Vezérlő funkciók leírása Felhasználók Automatikus tároló töltés Jelmagyarázat Maximum tároló hőmérséklet Biztonság Maximum kollektor hőmérséklet Használhatóság Csőkollektor funkció Nem megfelelő használat Fagyvédelmi funkció Összeszerelés és üzembe 8. Használat.. 16 helyezés közbeni veszélyek Hibaészlelés Hőmérséklet adatok leolvasása Kizárás garanciából Vezérlő beállítása Leírás Karbantartás Vezérlő a szolár körben Hibaokok Burkolat áttekintése Hőmérséklet érzékelők ellenőrzése Felszerelés Szétszerelés és kidobás Tok nyitása / zárása Legális garancia Összeszerelés Műszaki adatok Elektromos kapcsolás Kijelző áttekintése
3 1 A leírásról 1.1 Alkalmazhatóság Ez az útmutató a szolár rendszerek hőmérséklet különbség vezérlőjének felszerelését, üzembe helyezését, karbantartását és élettartalma utáni semlegesítését írja le. A többi tartozék, pl. szivattyúk, tárolók és váltószelepek felszerelésekor figyelmesen kövesse a megfelelő gyártó által biztosított felszerelési leírást. 1.2 Felhasználók A vezérlő felszerelését, üzembe helyezését, karbantartását és leszerelését csak képzett szakember végezheti. A vezérlő üzembe helyezése előtt azt szakszerűen kell össze- és felszerelni a vonatkozó helyi rendelkezéseknek és a jelen útmutatóban megtalálható biztonsági és általános útmutatóknak megfelelően. A szakembernek ismernie kell ezt a leírást. A vezérlő nem igényel karbantartást. A vezérlőt csak a jelen leírás és a biztonsági útmutatók útmutató alapos tanulmányozása és megértése után használja. Pontosan kövesse a biztonsági útmutatókat. Ha a működtetéssel, paraméterek vagy funkciók megváltoztatásával kapcsolatban valami nem egyértelmű, konzultáljon szakemberrel
4 1.3 Jelmagyarázat A figyelmeztető jelek szerkezete. KÓDSZÓ A veszély jellege, forrása és következményei A veszély elhárításának lépései Veszélyszintek és figyelmeztető üzenetek Veszélyszint Bekövetkezés esélye Figyelmen kívül hagyás következményei VESZÉLY FIGYELMEZTETÉS Közvetlen veszély Lehetséges veszély Halál, súlyos sérülés Halál, súlyos sérülés FIGYELEM Lehetséges veszély Könnyebb sérülés FIGYELEM Lehetséges veszély Anyagi kár Megjegyzések MEGJEGYZÉS Megjegyzés a könnyebb és biztonságosabb munkavégzésért. Lépések - 4 -
5 Egyéb szimbólumok és jelölések Szimbólum Vastag betűk Jelentés Művelet előfeltétele Követendő művelet Művelet következménye Felsorolás Szóban forgó terület nyomatékosítása 2 BIZTONSÁG 2.1 Használhatóság A hőmérséklet-különbség szabályozó (továbbiakban: vezérlő) csak a megengedhető környezeti feltételű rendszerek vezérléséhez használható. (ld. a 12. fejezetben) 2.2 Nem megfelelő használat A vezérlőt nem szabad a következő körülmények között használni: Szabadban Nyirkos, nedves helyiségben Gyúlékony gázkeverékek jelenlétében Olyan helyiségekben, ahol elektromosság vagy elektromos alkatrészek üzemeltetése veszélyforrás lehet 2.3 Összeszerelés és üzembe helyezés közbeni veszélyek A következő veszélyek léteznek összeszerelés / üzembe helyezés közben, illetve hibás összeszerelés esetén üzemeltetés közben: Halálos áramütés Rövidzár miatti tűz Hibásan bekötött vezetékek miatt az épületben jelen levő tűzbiztonsági berendezésekben okozott kár - 5 -
6 Nem megfelelő környezet, nem megfelelő elektromos táplálás illetve tiltott vagy hibás készülékek csatlakoztatása és helytelen szerelés miatt a vezérlőben és kapcsolódó készülékekben bekövetkező rongálódás Ezek miatt minden vonatkozó biztonsági előírás érvényes és csak villanyszerelő végezheti a vezérlő felnyitását igénylő munkákat (pl. az elektromos bekötést). Vezetékfektetés közben ügyeljen, hogy ne sértse meg az épületben esetlegesen jelen levő tűzvédelmi megoldásokat. Győződjön meg róla, hogy a felszerelés helyén a környezeti változók értékei nem haladják meg a megengedhető maximumot (ld. 12. fejezet) Használjon megfelelő mértékű védelmet A gyári jelöléseket tilos módosítani, eltávolítani vagy olvashatatlanná tenni A készülék csatlakoztatása előtt ellenőrizze, hogy az áramforrás megfelel az adatlapon szereplő követelményeknek Győződjön meg róla, hogy a vezérlőhöz csatlakoztatott összes készülék megfelel a vezérlő műszaki követelményeinek Biztosítsa, hogy a készüléket csak szándékosan helyezzék üzembe A nyitott vezérlőn végzett bármilyen munkát csak elektromos hálózatról lekapcsolt állapotban szabad végezni Biztosítsa a vezérlő túlfeszültség és rövidzár elleni védelmét 2.4 Hibaészlelés Rendszeresen ellenőrizze a kijelzőt Hiba esetén határozza meg annak a forrását Amint nyilvánvalóvá válik, hogy a biztonságos üzemeltetés a továbbiakban nem lehetséges (pl. látható sérülés), a készüléket azonnal kapcsolja le az elektromos hálózatról Szakemberrel háríttassa el a hibát 2.5 Kizárás garanciából A gyártó nem tudja ellenőrizni a jelen útmutatóban olvashatók betartását, sem a vezérlő felszerelésének, használatának és karbantartásának körülményeit és módszereit. A rendszer nem megfelelő felszerelése anyagi kárhoz, és ennek következtében személyi sérüléshez vezethet. Ezek miatt nem vállalunk felelősséget semmilyen veszteségért, kárért vagy költségért, ami nem megfelelő felszerelés, üzemeltetés vagy karbantartás miatt következik be, vagy ezen okokra vezethető vissza. Ugyancsak nem vállalunk felelősséget harmadik fél által a vezérlő felhasználásával okozott szabadalmi jog megsértéséért. A gyártó fenntartja magának a jogot, hogy előzetes figyelmeztetés nélkül változtasson a terméken, annak műszaki tulajdonságain vagy használati útmutatóján. 3 LEÍRÁS - 6 -
7 3.1 Vezérlő a szolár rendszerben A vezérlő rendeltetése A vezérlő irányítja a szolár rendszer szivattyúját A szolár kör felépítése 1. hőmérséklet érzékelő (kollektor) Hőmérséklet-különbség szabályozó Tároló Kollektor Szolár kör Szivattyú A szolár kör funkciója 2. hőmérséklet érzékelő (tároló alsó része) A vezérlő érzékelőkön keresztül folyamatosan figyeli a kollektor (T1) és a tároló alsó részének (T2) hőmérsékletét. Amint a nap felmelegíti a kollektort és van 8 K hőmérséklet különbség a tároló és a kollektor között (állítható érték), elindítja a szivattyút. A szivattyú a hővezető folyadékot a tároló alsó, hidegebb részéből a kollektorba pumpálja. A nap a kollektorban felmelegíti a hővezető folyadékot, ami ezután visszafolyik a tárolóba. A hővezető folyadék a használati melegvizet a tárolóban levő hőcserélőn keresztül melegíti fel
8 3.2 Burkolat áttekintése Üzemi kapcsoló A következő üzemmódok választhatók: On: üzembe helyezéshez és funkció tesztekhez Automatic: automata működéshez Off: szivattyúk kikapcsolásához Kijelző Kijelző a vezérlő üzemeltetéséhez és beállításokhoz Működtető gombok Fel nyíl Beállítás gomb Le nyíl Csatlakozások Szivattyú, elektromos hálózat, hőmérséklet érzékelők 4 Felszerelés 4.1 Tok nyitása / zárása VESZÉLY Áramütés általi halál veszélye A tok felnyitása előtt szüntesse meg annak kapcsolatát az elektromos hálózattal. Győződjön meg róla, hogy az áramot nem lehet véletlenül visszakapcsolni. Ne sértse meg a tokot. Az elektromos hálózatra csak a tok visszazárása után kapcsolja rá újra a készüléket. A tok fölső része két kapoccsal és egy csavarral van rögzítve az alsó részhez
9 4.1.1 A tok nyitása Kapcsok Lazítsa meg a csavart és fölfelé vegye le a tok fölső részét A tok zárása A tok fölső részét helyezze megdöntve az alsóra. A kapcsokat illessze a helyükre. Használati gombok A tok fölső részét forgassa le, hogy a vezérlőgombok a helyükre kerüljenek. A csavarral rögzítse a tokot. Csavar Tok fölső része Tok alsó része 4.2 Összeszerelés FIGYELMEZTETÉS Nedves környezetben szerelve áramütés és tűz veszélye. Csak megfelelő védettségű helyen végezze a szerelést A vezérlő összeszerelése FIGYELEM Fúráskor sérülésveszély, illetve a tok sérülésének veszélye. Ne használja a tokot fúráshoz mintának
10 Megfelelő méretű helyet válasszon a felszereléshez. Fúrja ki a fölső rögzítő lyukat. Tekerje be a csavart. Vegye le a tok fölső részét. Akassza fel tokot a horonynál. Jelölje meg az alsó rögzítő csavarok helyét. Ismét vegye le a tokot a helyéről. Fúrja ki a lyukakat az alsó rögzítő csavaroknak. Újra akassza fel a tokot a fölső horonynál fogva. Rögzítse a tokot az alsó csavarok ( ) meghúzásával. Tegye fel a tok fölső részét. 4.3 Elektromos kapcsolás VESZÉLY Halálos áramütés veszélye. A tok felnyitása előtt szakítsa meg a vezérlő kapcsolatát az elektromos hálózattal. Tartsa be a helyi áramszolgáltató ajánlásait és szabályozását. MEGJEGYZÉS A készülék elektromos táplálása földelt konnektorról történjen, illetve fix telepítés esetén egy külön megszakítóval biztosítani kell, hogy a készüléket teljesen le lehessen kapcsolni az elektromos hálózatról Vezetékek előkészítése A felszerelés módjától függően a vezetékek a tok hátán vagy alján lépnek be a készülékbe
11 Vezetékek hátulról bekötve (1. ábra) FIGYELMEZTETÉS Kilazult kábelek miatt áramütés és tűz veszélye Alkalmazzon külső megszakítót a vezetékekhez. Megfelelő eszközzel távolítsa el a műanyag fedőlapokat a tok hátoldaláról. Vezetékek alulról bekötve (2. ábra) FIGYELMEZTETÉS Kilazult kábelek miatt áramütés és tűz veszélye Rögzítse a vezetékeket a tokhoz a biztosított csíptetőkkel. Megfelelő szerszámmal vágja ki majd törje ki a műanyag füleket Vezetékek csatlakoztatása Ha a szivattyúhoz tartozik vagy szükséges protective conductor, akkor azt csatlakoztassa a vezérlő kivezetésére. Csatlakoztatáskor figyeljen, hogy: - A földelés a vezérlő áramellátásához is kapcsolódik
12 - Minden kivezetéshez csak egy vezeték csatlakozhat (max. 2,5mm 2 ) - A csatlakozó alkalmas érvédő hüvely nélküli szerelésre. A csupaszított rész ne legyen túl hosszú. A kilógó szálakat sodorja fel (1 csavarás/20mm). Csak az eredeti, a vezérlő használatához engedélyezett (Pt1000) hőmérséklet érzékelőket alkalmazza. Tartsa be a következőket - Az érzékelő kontaktus polaritása lényegtelen. - Az érzékelő vezetékeit ne vigye 230 vagy 380V-os vezetékek közelében. (Minimális távolság: 100mm.) - Ha induktív jelenségre lehet számítani, pl. vasúti felső vezeték, transzformátor állomás, TV illetve rádió közelsége, rádióamatőr állomás vagy mikrohullámú készülékek miatt, akkor az érzékelő vezetékeit megfelelően szigetelni kell. - Az érzékelő kábelek maximális hossza 100m lehet. Hosszabbítónál a következő keresztmetszeteket használja: mm 2 50m-ig - 1.5mm 2 100m-ig A vezetékeket a terminal plan alapján kösse be Terminal Plan Protective Conductor Szivattyú 230V~ (opcionális 115V~) Hőmérséklet érzékelő 1 (kollektor) Hőmérséklet érzékelő 2 (tároló alsó része) Hálózat 230V~ (opcionális 115V~) Csatlakozások rögzítése
13 MEGJEGYZÉS A csatlakozásokat csak megfelelő szerszámmal szabad rögzíteni. Alkalmatlan szerszám használata vagy túl nagy mechanikai nyomás megrongálhatja vagy akár teljesen tönkre is teheti a csatlakozót. 5 Kijelző áttekintése Szivattyú működésének jele Fagyvédelmi funkció jele (ld. 7.5 fejezet) max felirat maximum tároló illetve kollektor hőmérsékletre (ld. 7.2 ill. 7.3 fejezet) Kijelző hőmérséklet érzékelőkhöz, értékekhez, hibajelekhez, szakadáshoz és sys felirattal rendszerhibához. Hőmérséklet skála beállítása C/ F (ld fejezet) 6 Üzembe helyezés 6.1 A szivattyú ellenőrzése FIGYELEM A szivattyú szárazon működtetve károsodik. Ellenőrizze, hogy a szolár kör fel van töltve hővezető folyadékkal. A vezérlő tokja zárva. Minden kötés a helyén. A szolár kör feltöltve. Csatlakoztassa a rendszert az elektromos hálózatra. A szivattyú bekapcsolásához a vezérlő kapcsolóját állítsa a fölső állásba (on). A kijelzőn on felirat jelenik meg
14 mp múlva ez felváltva villog a kijelzővel. A szivattyú kikapcsolásához a vezérlő kapcsolóját állítsa az alsó állásba (off). A kijelzőn off felirat jelenik meg. 3 mp múlva ez felváltva villog a kijelzővel. FIGYELEM A nem megfelelő üzemmód a rendszer leállását vagy hibás működést eredményezhet. A szivattyú tesztje után az üzemkapcsolót mindig állítsa automata állásra. A vezérlő automata működésre állításához a kapcsolót állítsa a középső állásba (Auto). A kijelzőn Auto felirat jelenik meg 3 mp-re. 7 Vezérlő funkciók leírása 7.1 Automatikus tároló töltés A vezérlő folyamatosan ellenőrzi a kollektor (T1) és a tároló alsó része (T2) közti hőmérséklet különbséget. Amint a kollektorban (T1) 8 K-kal (állítható érték, beállítások: P2 [K]) magasabb a hőmérséklet, mint a tároló alsó részében (T2), valamint biztonsági korlátozás nem tiltja, a szivattyú bekapcsol. A következő látható a kijelzőn: Szivattyú szimbólum Ha a hőmérséklet különbség 4 K (állítható érték, beállítások: P3 [K]) alá esik, a szivattyú kikapcsol. A kijelzőről eltűnik a szivattyú szimbólum. 7.2 Maximum tároló hőmérséklet A maximum tároló hőmérséklet funkció a tároló túlmelegedését hivatott megelőzni. Ha a tároló alsó részének hőmérséklete (T2) eléri a beállított maximum értéket (gyári
15 alapbeállítás esetén 60 C, beállítások: P1), a töltés leáll, folytatásához ennél az értéknél legalább 3 K nel alacsonyabbnak kell lennie. A kijelzőn a következők láthatók: max felirat villog. Megjegyzés: a kijelző csak akkor mutatja a max -ot, ha a T2 érzékelő van kiválasztva. 7.3 Maximum kollektor hőmérséklet Hosszú napsütés esetén a hővezető folyadék hőmérséklete (T1) 130 C fölé emelkedhet és gáz halmazállapotra vált. Ebben az esetben a szivattyú védelmi célból leáll, míg ez a hőmérséklet 127 C alá süllyed.. A kijelzőn a következők láthatók: max felirat villog. Megjegyzés: a kijelző csak akkor mutatja a max -ot, ha a T1 érzékelő van kiválasztva. 7.4 Csőkollektor funkció Vákuumcsöves kollektorok esetében annak felépítése miatt a kollektor hőmérsékletét csak pontatlanul lehet meghatározni (gyakran nem a csőben, hanem a csövön kívül van az érzékelő). Ebben az esetben a szolár kört rendszeres időközönként aktiválni kell rövid időre, hogy a csőben lévő hő az érzékelőhöz (T1) jusson. Ha a csőkollektor funkció van kiválasztva, a vezérlő minden 30 percben bekapcsolja a szivattyút 30 másodpercre. A kijelzőn a következő látható: Az alsó hőmérséklet szimbólum (T1) látszik. 7.5 Fagyvédelmi funkció A fagyvédelmi funkció bekapcsolásakor a vezérlő elindítja a szivattyút, ha a kollektor hőmérséklete +5 C alá süllyed. Ekkor a hővezető folyadékot áttolja a kollektoron, megpróbálva megakadályozni, hogy a rendszer befagyjon. A szivattyú újra leáll, ha a kollektor hőmérséklete eléri a +7 C-ot. FIGYELEM A szolár rendszer bekapcsolt fagyvédelmi funkció ellenére is befagyhat. Áramszünet esetén a fagyvédelem nem működik
16 Hosszú fagyos idő esetén (a tároló korlátozott hőkapacitása miatt). Ha a kollektor nem szélvédett helyen van. Általánosan javasolt a szolár rendszert fagyálló hővezető folyadékkal feltölteni. Szolár rendszerek szabványos fagyálló hővezető folyadéka tartalmaz korróziógátlót is. A kijelzőn a következő látható: Fagyvédelmi szimbólum látszik. 8 Használat FIGYELEM A nem megfelelő üzemmód a rendszer leállását vagy hibás működést eredményezhet. Az üzemkapcsolót mindig állítsa automata állásra. 8.1 Hőmérséklet adatok leolvasása A kijelzőről olvashatja le a az egyes érzékelők által szolgáltatott értékeket. A vezérlő beállításait a beállítások menüben lehet állítani. Használja a és a gombokat az érzékelő (1=T1, 2=T2) kiválasztásához. A kiválasztott érzékelő és az aktuális hőmérséklet érték látszik a kijelzőn. 8.2 A vezérlő beállítása Menükezelés A beállítások menü megnyitásához nyomja a gombot 2 másodpercig. A jelenlegi maximum tároló hőmérséklet megjelenik (P1 paraméter). A következő beállítás eléréséhez nyomja meg a gombot. A beállítások menüből kilépéshez nyomja meg annyiszor a a hőmérséklet érzékelő és a szolgáltatott értéke látszódjon. gombot, hogy újra
17 8.2.2 Menü áttekintése Hőmérséklet érték (T1 vagy T2) 2 mp-ig nyomni P1: tároló maximum hőmérséklet P2: bekapcsolási hőmérsékletkülönbség P3: kikapcsolási hőmérsékletkülönbség F1: csőkollektor funkció F2: fagyvédelmi funkció F3: hőmérséklet skála ( C / F) Reset
18 8.2.3 Tároló maximum hőmérsékletének állítása (P1) VESZÉLY Forrázás veszély 60 C feletti maximum hőmérséklet esetén. Építsen be keverőszelepet a melegvíz ágba és állítsa maximum 60 C-ra. A P1 menü van nyitva.. Nyomja a gombot 2 másodpercig, amíg a tároló maximum hőmérséklete villogni kezd. Állítsa be a megfelelő értéket a és a gombokkal. Az érték elmentéséhez nyomja meg a gombot Bekapcsolási hőmérséklet-különbség állítása (P2) A P2 menü van nyitva.. Nyomja a gombot 2 másodpercig, amíg a bekapcsolási hőmérsékletkülönbség villogni kezd. Állítsa be a megfelelő értéket a és a gombokkal. Az érték elmentéséhez nyomja meg a gombot Kikapcsolási hőmérséklet-különbség állítása (P3) A P3 menü van nyitva.. Nyomja a gombot 2 másodpercig, amíg a kikapcsolási hőmérsékletkülönbség villogni kezd. Állítsa be a megfelelő értéket a és a gombokkal. Az érték elmentéséhez nyomja meg a gombot

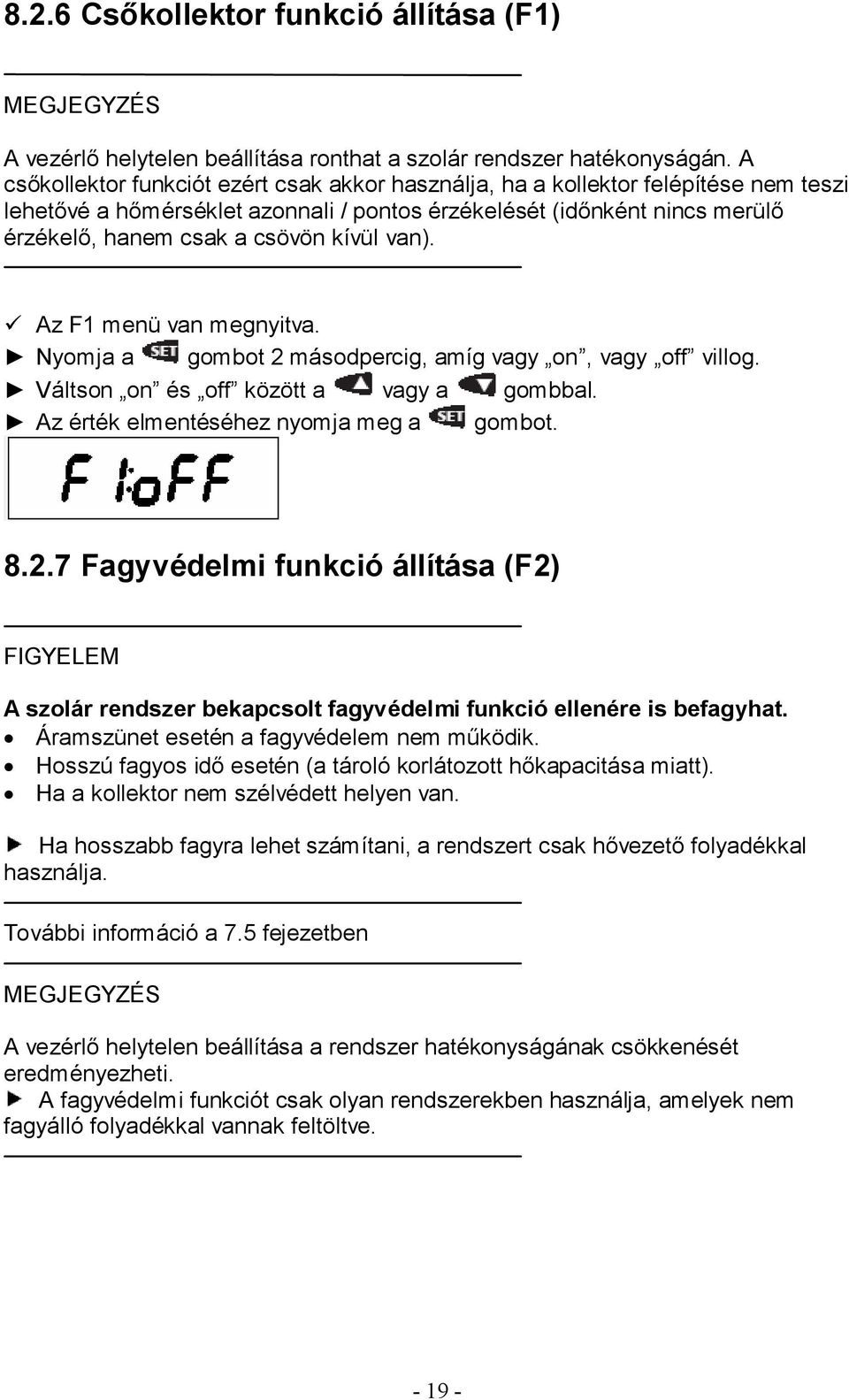

19 8.2.6 Csőkollektor funkció állítása (F1) MEGJEGYZÉS A vezérlő helytelen beállítása ronthat a szolár rendszer hatékonyságán. A csőkollektor funkciót ezért csak akkor használja, ha a kollektor felépítése nem teszi lehetővé a hőmérséklet azonnali / pontos érzékelését (időnként nincs merülő érzékelő, hanem csak a csövön kívül van). Az F1 menü van megnyitva. Nyomja a gombot 2 másodpercig, amíg vagy on, vagy off villog. Váltson on és off között a vagy a gombbal. Az érték elmentéséhez nyomja meg a gombot Fagyvédelmi funkció állítása (F2) FIGYELEM A szolár rendszer bekapcsolt fagyvédelmi funkció ellenére is befagyhat. Áramszünet esetén a fagyvédelem nem működik. Hosszú fagyos idő esetén (a tároló korlátozott hőkapacitása miatt). Ha a kollektor nem szélvédett helyen van. Ha hosszabb fagyra lehet számítani, a rendszert csak hővezető folyadékkal használja. További információ a 7.5 fejezetben MEGJEGYZÉS A vezérlő helytelen beállítása a rendszer hatékonyságának csökkenését eredményezheti. A fagyvédelmi funkciót csak olyan rendszerekben használja, amelyek nem fagyálló folyadékkal vannak feltöltve
20 Az F2 menü van megnyitva. Nyomja a gombot 2 másodpercig, amíg vagy on, vagy off villog. Váltson on és off között a vagy a gombbal. Az érték elmentéséhez nyomja meg a gombot Hőmérséklet skála kiválasztása (F3) Az F3 menü van megnyitva. Nyomja a gombot 2 másodpercig, amíg C vagy F kezd villogni. Váltson C és F között a vagy a gombbal. Az érték elmentéséhez nyomja meg a gombot Reset A reset gomb hatására a vezérlő értékei visszaállnak a gyári alapbeállításokra, amik: A RESET menü van megnyitva. Nyomja a gombot 5 másodpercig, amíg RESET kezd villogni. A vezérlő visszavált a gyári alapértékekre. 9 Karbantartás A vezérlő több éves folyamatos, problémamentes használatra lett tervezve. Hibák azonban ennek ellenére felléphetnek. A karbantartást csak szakember végezheti. Az esetek többségében azonban a hiba nem magában a vezérlőben lép fel, hanem a többi elemben. A következő leírás tartalmazza a vezérlővel kapcsolatos leggyakoribb problémákat. A vezérlőt a hibajelenség pontos leírásával csak akkor küldje vissza, ha a következő hibák egyike sem áll fenn. 9.1 Hibaokok
21 VESZÉLY Áramütés általi halál veszélye A tok felnyitása előtt szüntesse meg annak kapcsolatát az elektromos hálózattal. A vezérlő egyáltalán nem működik További tünet A vezérlő kijelzője üres. Lehetséges ok / megoldás Nincs áram. Ellenőriztesse szakemberrel a biztosítékot és a vezetékeket. A vezérlőhöz kapcsolt szivattyú nem megy, annak ellenére, hogy a bekapcsolási feltételei teljesülnek. További tünet A szivattyú jel a kijelzőn látható A szivattyú jel nem látható. OFF villog felváltva a hőmérséklet értékkel. Lehetséges ok / megoldás A szivattyúvezérlő vezeték nincs csatlakoztatva, megszakadt, vagy kiégett a vezérlő biztosítéka. Szükség esetén cseréltesse ki szakemberrel a biztosítékot. Az üzemi kapcsoló off állásban van. Kapcsoljon automata üzemmódra. Rövidzár szimbólum és figyelmeztető jel látszik a kijelzőn. Lehetséges ok / megoldás Egy hőmérséklet érzékelő vagy a vezetéke zárlatos. Ellenőriztesse szakemberrel az érzékelők vezetékeit, és hogy megfelelően vannak csatlakoztatva a vezérlőhöz
22 Szakadás és figyelmeztetés jelek látszanak. Lehetséges ok / megoldás A T1 vagy T2 érzékelők valamelyikével való kapcsolat, vagy az érzékelők elektromos táplálása megszakadt. Ellenőriztesse szakemberrel az érzékelők vezetékeit, és hogy megfelelően vannak csatlakoztatva a vezérlőhöz. SYS felirat villog a kijelzőn. Lehetséges ok / megoldás A SYS felirat azt jelenti, hogy hiba van a rendszerben: a működő szivattyú ellenére 80 K-nál nagyobb hőmérséklet-különbséget lehetett mérni a tároló és a kollektor között. A következő okok lehetségesek: A szivattyú meghibásodott vagy nincs megfelelően csatlakoztatva. A szolár kört leválasztó szelep zárva van. Levegő van a szolár rendszerben. Mivel a közönséges keringető szivattyúk nem képesek a csőrendszerben levő légbuborékot megszüntetni, a hővezető közeg áramlása megszakad. Ellenőriztesse szakemberrel a szolár rendszert, hogy megelőzze a kárt. A hiba elhárítása után nyomja meg bármelyik gombot a hibaüzenet tudomásul vételéhez. 9.2 Hőmérséklet érzékelők ellenőrzése 9.2.1Biztonság Csak szakember végezheti a hőmérséklet érzékelők ellenőrzését Ellenállás értékek ellenőrzése VESZÉLY Áramütés általi halál veszélye A tok felnyitása előtt szüntesse meg annak kapcsolatát az elektromos hálózattal
23 A hőmérsékletet PT1000 típusú, ellenállást mérő hőmérséklet érzékelőkkel figyelik. Ennek ellenállása a hőmérséklet függvényében változik. Egy potenciálisan hibás érzékelőt ellenállásmérővel lehet ellenőrizni. Ellenállás értékek mérése Húzza le a mérni kívánt érzékelőt a vezérlőről. Mérje meg az érzékelő ellenállását. A hőmérséklettől függő jellemző ellenállás értékek a következő táblázatban találhatók. A táblázatban található értékektől való kisebb eltérések lehetségesek. Hőmérséklet-érzékelő ellenállás értékek Hőmérséklet [ C] Ellenállás [ ] Hőmérséklet [ C] Ellenállás [ ] Hőmérséklet [ C] Ellenállás [ ] Szétszerelés és kidobás VESZÉLY Áramütés általi halál veszélye Szétszerelés előtt szüntesse meg a vezérlő kapcsolatát az elektromos hálózattal. A vezérlő szétszereléséhez kövesse az összeszerelési útmutató lépéseit fordított sorrendben. A vezérlőt a helyi szabályozásnak megfelelően dobja ki. 11 Legális garancia A német törvényi szabályozás alapján a vásárlónak 2 év garancia jár a termékre. Az eladó minden garanciaidő alatt felmerülő, a termék megfelelő működését akadályozó gyártási és anyaghibával kapcsolatos hibát remove. Természetes elhasználódás nem számít hibának. Garancia nem érvényesíthető, ha a hiba harmadik fél, szakszerűtlen felszerelés vagy üzembe helyezés, helytelen vagy figyelmetlen kezelés, helytelen szállítás, nem megfelelő szerszámok alkalmazása, hibás összeszerelés, nem megfelelő összeszerelési hely, vagy nem megfelelő
24 használat miatt következik be. Garancia csak akkor érvényesíthető, ha a hibabejelentés az észlelés után azonnal megtörténik. A garanciaigényt az eladó felé kell jelezni. Az igény feldolgozása előtt az eladót értesíteni kell, valamint szükséges a hiba pontos leírása, és fel kell tudni mutatni a vásárlási számlát. Az eladó a garanciát teljesítheti javítással vagy cserével. Ha a készüléket se megjavítani, se kicserélni nem lehet, vagy ha ez nem a vásárló által írásban bejelentett időn belül történik meg, a hiba miatti értékcsökkenés kerül megtérítésre. Ha ez sem felel meg a felhasználó érdekeinek, a teljes szerződés felbontásra kerül. Az eladóval szembeni további követeléseknek elmaradt haszon vagy indirekt kár miatt nincs helye, kivéve, ha ilyen irányú felelősségvállalásra törvény kötelezi. 12 Műszaki adatok Hőmérséklet-különbség szabályozó Elektromos hálózat 230V~ (±15%), 50Hz [opcionálisan 115V (±15%), 60Hz] Vezérlő saját fogyasztása 1W Bemenet 2db PT1000 hőmérséklet-érzékelő Kimenet 1db változó kimenet, max. 800W [230V~] Kijelző LCD kijelző, 48 szegmens Bekapcsolási hőmérséklet-különbség 4 20 K (gyári érték: 8 K) Kikapcsolási hőmérséklet-különbség 2 18 K (gyári érték 4 K) Védettségi szint IP20 / DIN Használati hőmérséklet 0 és +45 C között Felszerelés Falra Tömeg 250g Burkolat Újrahasznosítható műanyag, 3 rész Méret (H x SZ x M) [mm] 137 x 134 x 38 2xPT1000 hőmérséklet-érzékelő 1.5m silicone vezeték +180 C méréshatár Biztosíték 4 A MT, 250 V vagy T 4 A H 250 V (kisbiztosíték )
