1 DLG 974/976 Biztonsági égővezérlő automatika Egy- vagy kétfokozatú kényszerlevegős és kombi olaj/gáz égőkhöz Választható lángőrök: Ionizációs Infravörös érzékelő IRD 1020 UV lángőr UVD 971 BEVEZETŐ A DLG 974/976 égőautomatika a gáz- vagy vegyes tüzelésű égők vezérlését és felügyeletét látja el. Az automatika a vonatkozó európai szabványok alapján bevizsgált és bizonylatolt. DIN 4794 szerint direkt léghevítőkön való felhasználása is lehetséges. A mikroprocesszor-alapú programozási szekvencia nagy stabilitású időzítést biztosít, tápfeszültség-ingadozásoktól, környezeti hőmérsékletváltozástól, vagy kapcsolási gyakoriságtól függetlenül. A beépített információs rendszer nem csak az automatika pillanatnyi állapotáról nyújt folyamatosan információt (mely kifejezetten hasznos az indítás megénél), hanem egy lehetséges reteszelt leállás okairól is felvilágosítást ad. A leállás oka eltárolásra kerül, mely visszahívható feszültségkimaradás után is. Az automatika tápfeszültség-ingadozás esetén is a maximális biztonságot nyújtja. A tápfeszültség megengedett szint alá süllyedésekor a működés leáll, automatikusan meggátolva az ismételt indítást. Így a rendszer biztonsága nem kerül veszélybe feszültségkimaradás esetén. Az alacsonyfeszültségű védelem nem csak indítás, hanem üzem közben is folyamatosan működik. KONSTRUKCIÓ MŰSZAKI ADATOK Működési feszültség 220 / 240 V ( %) 50 Hz (±5%) vagy 110 / 120 V ( %) 60 Hz (±5%) Biztosító 10 A gyors, 6 A lomha Teljesítmény felvétel kb. 12 VA Kimenetenkénti max. terhelés - 3. pont: gyújtótrafó 1.5 A, cosϕ pont: motor 2.0 A, cosϕ pont: mágnesszelepek 1.0 A, cosϕ B sorkapocs: hibajelzés 1.0 A, cosϕ 0.4 Teljes terhelés 5.0 A, cosϕ 0.4 max. 20 A 0.5 mp-ig. Üzem közbeni közvetlen reteszelt leállás, láng megszűnés után Mikroprocesszor, elektronikai alkatrészek, kimeneti relé és Léghiány kapcsoló 1 kontaktus 4 A, 230V lángjel-erősítő helyezkednek el két nyomtatott áramköri lapon. Érzékenység (üzemi) 1 µa Ezek, valamint a retesz- és nyugtázó áramkörök lángálló, Minimum szükséges ion. áram 1.5 µa dugaszolható műanyag házban kerülnek elhelyezésre. Hamis láng érzékenység 0.4 µa A ház tetején helyezkedik el a nyugtázó / reteszelő kapcsoló, Ionizációs szonda szigetelés Szonda - föld > 50Mohm a beépített információs LED, valamint a központi rögzítő csavar. Az S98 aljzat rendelkezik tartalék- és extra sorkapcsokkal, Szigetelés kapacitás Kábel hossz Lángőrök Szonda - föld < 1000 pf < 3 m többféle kábel bevezetési módot lehetővé téve, mely a IRD 1020 oldalsó, egyenes rálátás UVD 971 egyenes rálátás vezetékezéshez rugalmasan alkalmazkodik. Tömeg, aljzattal együtt 190 g TÍPUSOK Szerelési helyzet tetszőleges Tokozás IP 40 DLG 974: Egyfokozatú működés Jóváhagyott környezeti paraméterek max. 95%, 30 C-on DLG 976: Kétfokozatú működés a vezérlőre és lángőrre - üzem közben -20 C C - tárolás -20 C C Jégképződés, vízbehatolás, nem megengedett páralecsapódás Bizonylatok Európai szabványok EN 298 és EN 230, továbbá alapján egyéb vonatkozó direktívák Osztályba sorolás EN 298 FTLLXN szerint Programidő táblázat (mp.) Modell Felügyelt Előgyújtási idő Utógyújtási idő Hamis láng Biztonsági idő 2. fokozat késleltetés max. válaszidő előszellőztetési idő (csak DLG 976-nál) tlw tv1 tvz tn tf ts tv ,5

2 ALKALMAZÁSI INFORMÁCIÓK 1. Információs rendszer A mikroprocesszor alapú információs rendszer az égővezérlő működésének minden részletéről, valamint a lángfelügyeletről nyújt információkat. Folyamatosan jelzi az egység által aktuálisan végrehajtott program szekvenciát. Az állapot kijelzés mellett az indítás alatti hibajelenségek beazonosítását is lehetővé teszi, külső segédberendezés nélkül. Az automatikusan végrehajtott önellenőrzés olyan értékes tulajdonság, mely megkönnyíti a karbantartást-javítást, ezáltal költségtakarékos. A hiba okának elemzése elvégezhető a helyszínen, vagy akár később is, a nemfelejtő memória segítségével. Az információs rendszer LED-ek segítségével kommunikál (a használt kód hasonlatos a Morse-hoz). Az üzenetet a LED megfelelő sorrendben való felvillanása jelzi. Egy (opcionális) terminál segítségével az üzenetek tárolhatók és könnyen érthető formában kijelezhetők. 1.1 Program szekvencia kijelző A beépített mikroprocesszor nem csak a program sorrendet felügyeli, hanem az információs rendszert is. A gyújtási folyamat egyedi lépései fénykódként kijelzésre kerülnek. Az alábbi üzeneteket különböztethetünk meg: Üzenet Fénykód Léghiány kapcsolóra vár. Előszellőztetés tv1. Előgyújtási idő tvz. Biztonsági idő ts. 2. fokozat késleltetés. Üzem _ Alacsony tápfeszültség _ Belső biztosító meghibásodás _ -> automatika meghibásodás Jelmagyarázat: rövid felvillanás. rövid szünet hosszú felvillanás _ hosszú szünet 1.2 Reteszelt leállás hibaelemzés Hiba esetén a LED folyamatosan ég. Minden 10. másodpercben a folyamatos világítást megszakítja a hiba okát jelző fénykód. A következő fénykódok ismétlődhetnek ilyenkor, a nyugtázás bekövetkeztéig. Szekvencia: világító szakasz sötét szakasz Fénykód 10 mp 0.6 mp 1.2 mp sötét szakasz Hiba diagnózis Hibaüzenet Fénykód Lehetséges hiba Biztonsági idő letelt A láng nem stabilizálódott. Hamis láng A lángőr hibás lehet. zárt helyzetben A kapcsoló kontaktusai összehegedtek. idő letelt A léghiánykapcsoló nem zár adott idő alatt. nyitva A léghiánykapcsoló bontott indítás vagy működés közben Láng kialudt A láng kialudt működés közben. Fénykód kézi reteszelt leállításra Kézi/külső leállítás (Lásd még 3. Reteszelt leállás és nyugtázás) DLG 974/976 Adatlap 2 2. Láng érzékelés A következő lángőr típusok alkalmazhatók: Ionizációs szonda, hőálló anyagból, megfelelő szigeteléssel (anyag és szigetelés mint a gyújtóelektródánál). Infravörös lángőr IRD 1020, M 93 rögzítő karimával, vagy szilárdtest UV lángőr UVD 971. Ionizációs szonda lángőrként való alkalmazása csak ott lehetséges, ahol a tápfeszültség semleges földcsatlakozása megvalósítható. Az IRD 1020 vagy UVD 971 csatlakoztatása a megfelelő vezetékekhez megvizsgálandó. 2.1 Hamis láng meg A hamis láng ellenőrzés az előszellőztetés után történik, a programidő táblázatban megjelölt tf ideig. 3. Reteszelt leállás és nyugtázás Az egységet kétféle módon lehet nyugtázni, illetve reteszelt leállásba kapcsolni: Belső: Leállás esetén az egység nyugtázható a beépített nyomógombbal, mellyel egy új indítási ciklus kezdődik. Külső: A beépített nyomógomb helyett egy külső nyomógomb is használható, mely a '9' és 'A' sorkapcsokat köti össze. (lásd Áramköri és Blokk diagram) Ha a (belső vagy külső) nyomógombot normál üzem vagy indítás közben 3 mp-nél hosszabban nyomjuk, majd elengedjük, az automatika reteszelt leállást hajt végre. Figyelem! Az egységet csak feszültség alatt lehet nyugtázni, vagy reteszelt leállásba kapcsolni. 4. Kisfeszültségű védelem 220/240V (110/120V) Az automatika indításának megkezdéséhez a tápfeszültségnek legalább 187V eff (94V eff ) értékűnek kell lennie. A tápfeszültséget nem csak az indítás alatt, hanem üzemelés közben is folyamatosan figyeli az automatika. Ha a feszültség 160V eff (80V eff ) érték alá csökken, az automatika kikapcsol. Ha a feszültség ismét megemelkedik >187V eff (94V eff ), az égővezérlő automatikusan újraindul. 5. Biztonság A DLG 974/976 égővezérlő felépítése és működése a jelenleg alkalmazható szabványokkal összhangban van. (lásd MŰSZAKI ADATOK). 6. Felszerelés és villamos vezetékezés Aljzat: 3 földelő sorkapocs, kiegészítő sorkapoccsal, az égő földeléshez, 3 nulla sorkapocs, belső állandó összekötéssel a '8' nulla sorkapocshoz, 2 független tartalék sorkapocs (S1 és S2), extra sorkapcsok (A, B és C), 2 tolólap és 2+2 könnyen kitörhető lyuk. A digitális égővezérlők könnyedén vezetékezhetők az S98 aljzaton, mely rendelkezik 'A' sorkapoccsal ('B' és 'C' sorkapcsok csak néhány speciális DMO és DMG típusokhoz szükségesek), mely a távnyugtázás / távreteszelés funkciókra használható.

3 Figyelem! Problémamentes működéshez az aljzat fő nulla sorkapocs csavarját teljes mértékben meg kell húzni. A sorkapocs csavarok meglazított állapotban ülnek. Vezeték bekötéséhez csak a csavar meghúzása szükséges. Az automatika és a lángőr szonda nem tehető ki nagymértékű vibrációnak. TELEPÍTÉS ÉS KARBANTARTÁS 1. Fontos megjegyzések Az égővezérlő telepítését csak arra kiképzett személy végezheti. A vonatkozó nemzeti előírásokat be kell tartani. Az üzembe helyezés során a vezetékeket a megfelelő bekötési rajzok alapján ellenőrizni kell. Helytelen bekötés károsíthatja az egységet, és veszélyeztetheti a berendezést. A biztosítók méretezése a MŰSZAKI ADATOK pontban leírtak alapján kell történjen. Amennyiben ezek az előírások nem teljesülnek, az így keletkező esetleges rövidzárlat károsíthatja az égővezérlőt és a berendezést. Biztonsági okokból 24 óránként minimum egyszer leállást kell végrehajtani. Kapcsolja le a tápfeszültséget, mielőtt az automatikát csatlakoztatná, vagy eltávolítaná. Az égővezérlő biztonsági eszköz, kinyitni TILOS! 2. A működés ellenőrzése Biztonsági okokból a lángőrző rendszert üzembe helyezéskor, javítás vagy hosszabb leállás után tesztelni kell. a) Indítás zárt gázszeleppel: A reteszelt leállás biztonsági idő letelte után az egységnek reteszelt leállást kell végrehajtania. b) Normál indítás, ha az égő stabilan működik, zárjuk a szelepet: Lángjel megszűnés után az egységnek reteszelt leállást kell végrehajtania. c) Normál indítás, előszellőztetés vagy üzem közben bontsuk a léghiány kapcsolót: Az egységnek azonnal reteszelt leállást kell végrehajtania. d) Indítás előtt rövidre zárt léghiány kapcsoló: Indítás előtt a ventilátor fut 2-3 mp-ig, melyet reteszelt leállás követ. 10 mp múlva ez a gyors reteszelt leállás nyugtázódik, egy második indítási próba kezdődik (ventilátor bekapcsol kb. 3 mp-re). Standard reteszelt leállás történik, amennyiben a léghiány kapcsoló még mindig zárva van. Amennyiben időközben a kapcsoló kinyitott, normál indítás következik. Hibajelenség Égő nem működik. Ventilátor/előmelegítő rövid ideig bekapcsol, automatika reteszelt leállást hajt végre. Égővezérlő reteszel az előszellőztetés alatt. Égővezérlő reteszel az előszellőztetés végén. Égő elindul, a láng stabilizálódik, biztonsági idő után reteszelt leállás történik. RENDELÉSI INFORMÁCIÓ Lehetséges okok - Termosztát áramkör nyitva. - Hibás villamos vezetékezés. - Tápfeszültség < 187V (<80V). - 'A' sorkapocs állandóan feszültség alatt. - Égővezérlő nyugtázás nincs végrehajtva. - nincs nyitva. - nem zárt 60 mp alatt. - Léghiány kapcsoló újra kinyitott. - nyitva. - Lángjel érzékelhető. - Nincs / túl alacsony lángjel (rossz szigetelésű szonda, rossz földelő csatlakozás) - Elégtelen fény az IRD lángőrön - Túl alacsony érzékenység beállítva az IRD lángőrön. TÉTEL MEGNEVEZÉS CIKKSZÁM Égővezérlő DLG 974 Mod Égővezérlő DLG 976 Mod Aljzat S98 12-érintkezős Tolólap PG-lemez opció: Kábelbevezető lemez Lángőr IRD 1020 egyenes Lángőr IRD 1020 bal Lángőr IRD 1020 jobb opció: UVD IRD tartó M93 Tartó IRD 1020-hoz UVD tartó M74 Tartó UVD-hez Csatlakozó kábel Dugós 3-erű kábel, 0.6 m Fenti rendelési információk a standard változatra vonatkoznak. Speciális változatok szintén rendelhetők. A műszaki jellemzők előzetes értesítés nélküli változtatásának jogát fenntartjuk. 3. Hibakeresés A beépített információs rendszer az indítási vagy üzemi hibák esetén segíti a hibaelhárítást. A lehetséges reteszelt leállási üzenetek megtalálhatók az ALKALMAZÁSI INFORMÁCIÓK fejezet 1.2 pontjában. A vezérlő reteszelt leállásban marad belső vagy külső nyugtázás megtörténtéig, a leállás oka pedig kijelzésre kerül. (lásd 3. Reteszelt leállás és nyugtázás fejezet). Az automatika aljzatból történő eltávolítása, illetve a tápfeszültség megszakítása a reteszelt leállást nem nyugtázza. Ezért újbóli feszültség alá helyezéskor a ventilátor 2-3 mp-re bekapcsol, mielőtt a reteszelt leállás újból megjelenik. DLG 974/976 Adatlap 3

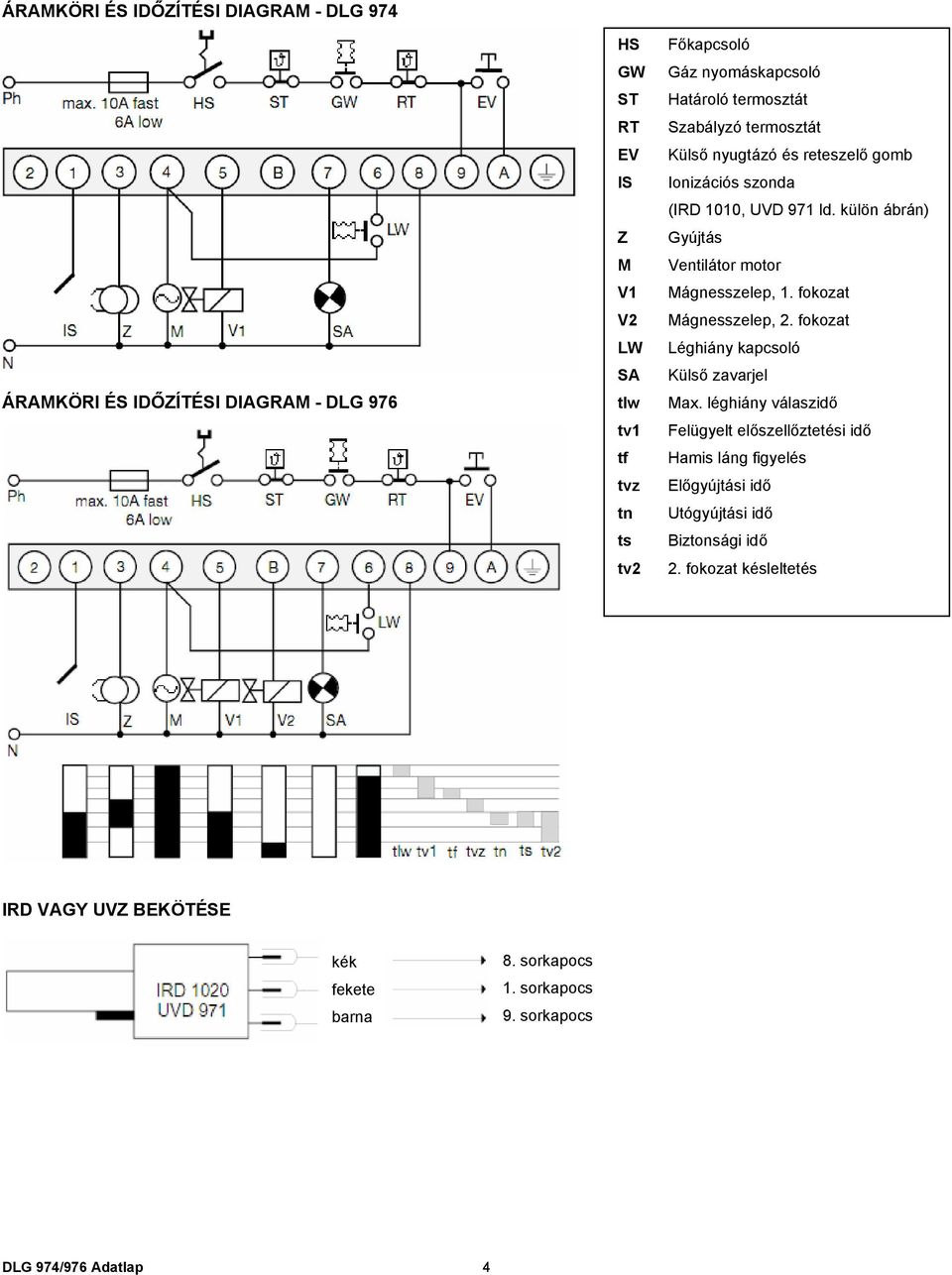

4 ÁRAMKÖRI ÉS IDŐZÍTÉSI DIAGRAM - DLG 974 ÁRAMKÖRI ÉS IDŐZÍTÉSI DIAGRAM - DLG 976 HS GW ST RT EV IS Z M V1 V2 LW SA tlw tv1 tf tvz tn ts tv2 Főkapcsoló Gáz nyomáskapcsoló Határoló termosztát Szabályzó termosztát Külső nyugtázó és reteszelő gomb Ionizációs szonda (IRD 1010, UVD 971 ld. külön ábrán) Gyújtás Ventilátor motor Mágnesszelep, 1. fokozat Mágnesszelep, 2. fokozat Léghiány kapcsoló Külső zavarjel Max. léghiány válaszidő Felügyelt előszellőztetési idő Hamis láng Előgyújtási idő Utógyújtási idő Biztonsági idő 2. fokozat késleltetés IRD VAGY UVZ BEKÖTÉSE kék fekete barna 8. sorkapocs 1. sorkapocs 9. sorkapocs DLG 974/976 Adatlap 4

5 DLG 976 BLOKK DIAGRAM DLG 974 BLOKK DIAGRAM Hibamegjelenítő információs rendszer Felügyelet Nyugtázás és reteszelés Nyugtázás Tápfeszültség Lángjel erősítő Betáp Betáplálás DLG 974/976 ÉS ALJZATA UVD 971 IRD 1020 Toldólap IRD VARIÁCIÓK jobb Nyugtázó gomb egyenes IRD LÁNGŐR TARTÓ M 93 bal Alsó kábelbevezetés 16mm DLG 974/976 Honeywell Kft Budapest, Petneházy u Tel: (06-1) Fax: (06-1)
