1 Biztonságtechnika I. Biztonsági zár Fogókészülék Sebességhatároló Elírások Helyszíni mérések és számítások Bánréti Tibor, ÉMI FMF Elsdleges biztonsági berendezések Miért kell típusvizsgálat? Ha egy elírt tulajdonság a helyszínen nem vizsgálható >>>> laboratórium MSZ EN 8-, MSZ EN 8- szöveges elírásai és F melléklete 95/6/EK direktíva, ill. 08/00. (XII. 3.) FVM-GM együttes rendelet 4. sz. melléklet: bizt. ber. felsorolása 5/A sz. melléklet: bizt. ber. típusvizsgálata Elsdleges biztonsági berendezések hajtótárcsás felvonóknál: Elsdleges biztonsági berendezések hidraulikus felvonóknál:. Biztonsági zár (aknaajtók, fülkeajtók). Fogókészülék 3. Sebességhatároló 4. Védberendezés a felfelé mozgó fülke sebességtúllépése ellen 5. Ütköz (a nem lineáris-, továbbá a visszafutáscsillapított energiatároló és az energiaelnyel) 6. Biztonsági kapcsolások elektronikus elemekkel. Biztonsági zár (aknaajtók, fülkeajtók). Fogókészülék 3. Sebességhatároló 4. Cstöréskor záró szelep, ill. fojtó-visszacsapó szelep 5. Ütköz (a nem lineáris-, továbbá a visszafutáscsillapított energiatároló és az energiaelnyel) 6. Biztonsági kapcsolások elektronikus elemekkel 3 4 Néhány további biztonsági berendezés: Nem kell minsíteni :. Aknaajtó tzállósága. Üvegezett felületek aknaajtókban és fülke oldalfalakban 3. Kétkörös fék. Aknaajtó. Lineáris karakterisztikájú ütköz 3. Hajtóm 4. Biztonsági érintkez 5 6

2 i tanúsítvány EC type-examination certificate (nem EC-típusú vizsgálati tanúsítvány) i tanúsítvány Progressive safety gear = fékez fogókészülék EG-Baumusterprüfbescheinigung Attestation d examen CE de type 7 8 i tanúsítványok tartalma Általános adatok A kijelölt szervezet neve Az okirat címe (i tanúsítvány) A vizsgálat száma Fajta, kategória, típus, gyári v. kereskedelmi jel A gyártó neve és címe A tanúsítvány tulajdonosának neve és címe A biz. berendezés típusvizsgálatra való benyújtásának kelte A kiállítás alapját képez elírás A vizsgálóállomás A vizsgálati jegyzkönyv kelte és sorszáma A típusvizsgálat elvégzésének kelte A típusvizsgálati tanúsítványhoz mellékelt dokumentumok Egyéb adatok Keltezés (id és hely) Aláírás Biztonsági reteszelés 9 0 Biztonsági reteszelés Elírások Köténylemez (általában) Kireteszelési zóna: általában: + / - 0, m fülkeajtókkal együtt mozgó gépi aknaajtóknál: + / - 0,35 m 750 mm 0 mm, 60 o

3 Nyitott aknaajtó mellet a fülke mozoghat: a kireteszelési zónában: - megállás céljából - szintbeállás-helyesbítés céljából az állomásszint felett max.,65 m magasságig: rámpamenet céljából Rámpamenet: min:,0 m max:,65 m min: 0, m 3 4 Rámpamenet, további fbb elírások: max. sebesség: 0,3 m/s aknaajtó és a fülkeajtó csak a rámpa felli oldalon lehet nyitva a rámpamenet-vezérlés helyérl a mozgás tartománya legyen jól látható csak kulcsos bizt. kapcsolóval lehessen bekapcsolni a normál vezérlést hatástalanítani mozgatás öntartás nélküli fel- és le gombokkal a karbantartási vezérlésnek legyen elsbbsége a rámpameneti vezérléssel szemben a fülkében legyen vészleállító (STOP) kapcsoló Reteszelés A fülke csak akkor indulhat, ha a csukott aknaajtó reteszelve van, vill. bizt. érintkezvel ellenrizni kell. A fülke csak akkor indulhat, ha a retesz min. 7 mm-re behatolt: >=7 mm >=7 mm A vill. ellenrzés mködtetése közvetlen és alakzáró A retesz viselje el maradó alakváltozás nélkül, nyitó irányú ert, amely: 000 N tolóajtóknál 3000 N csuklópántos ajtóknál 5 6 Reteszelés A reteszt súly, rugó vagy permanens mágnes nyomja be. Fém, vagy fémes merevítés Porvédelem és ellenrizhetség A rugó v. a mágnes hatásának megsznésekor a súlyer nem okozhat kireteszelést Reteszelés 7 8 3

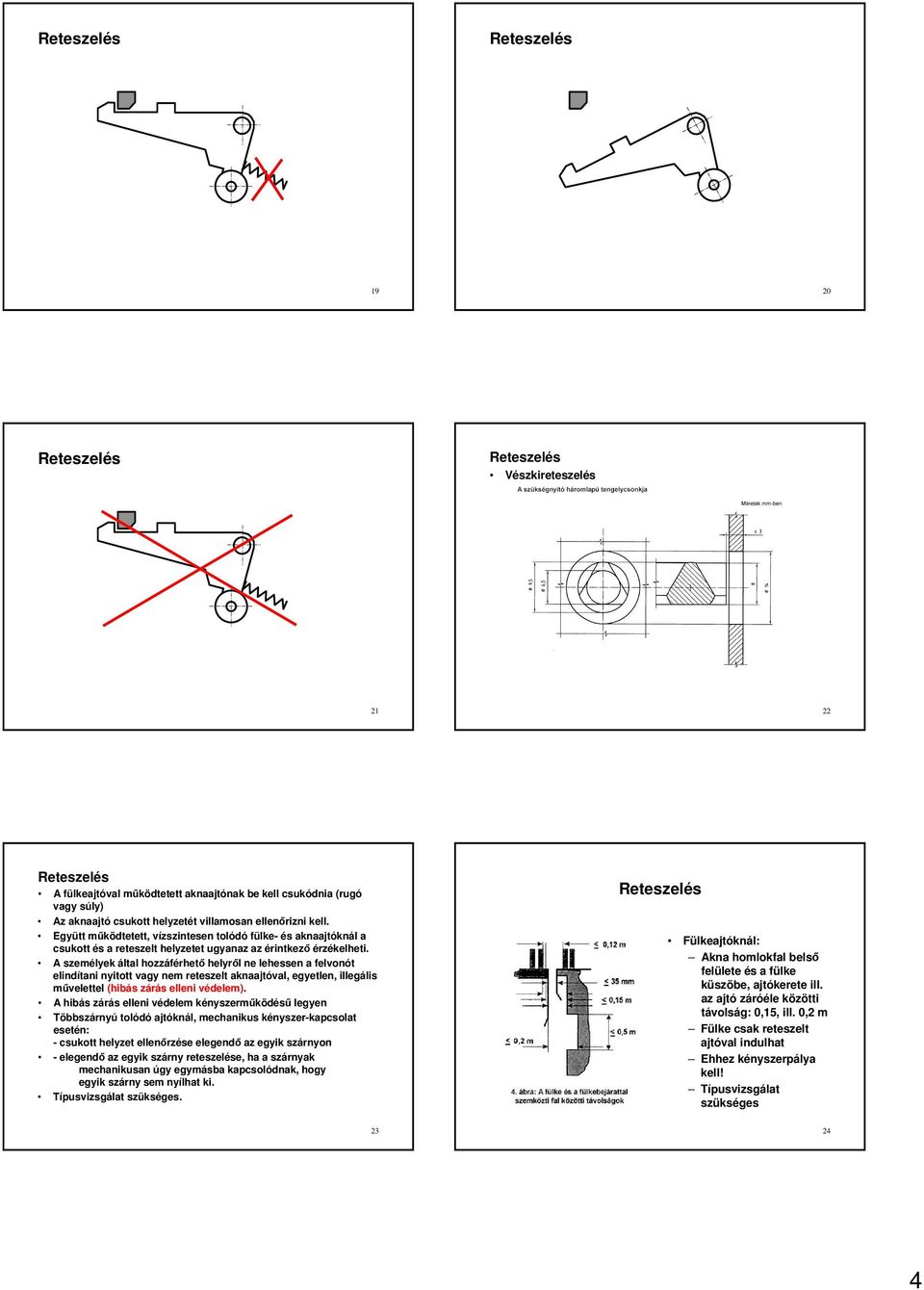

4 Reteszelés Reteszelés 9 0 Reteszelés Reteszelés Vészkireteszelés Reteszelés A fülkeajtóval mködtetett aknaajtónak be kell csukódnia (rugó vagy súly) Az aknaajtó csukott helyzetét villamosan ellenrizni kell. Együtt mködtetett, vízszintesen tolódó fülke- és aknaajtóknál a csukott és a reteszelt helyzetet ugyanaz az érintkez érzékelheti. A személyek által hozzáférhet helyrl ne lehessen a felvonót elindítani nyitott vagy nem reteszelt aknaajtóval, egyetlen, illegális mvelettel (hibás zárás elleni védelem). A hibás zárás elleni védelem kényszermködés legyen Többszárnyú tolódó ajtóknál, mechanikus kényszer-kapcsolat esetén: - csukott helyzet ellenrzése elegend az egyik szárnyon - elegend az egyik szárny reteszelése, ha a szárnyak mechanikusan úgy egymásba kapcsolódnak, hogy egyik szárny sem nyílhat ki. szükséges. Reteszelés Fülkeajtóknál: Akna homlokfal bels felülete és a fülke küszöbe, ajtókerete ill. az ajtó záróéle közötti távolság: 0,5, ill. 0, m Fülke csak reteszelt ajtóval indulhat Ehhez kényszerpálya kell! szükséges 3 4 4

5 Az aknaajtó reteszelésének típusvizsgálata Az F melléklet szerint Mködési próba - 7 mm, - hibás zárás elleni védelem) Mechanikai vizsgálatok Fárasztó vizsg. 0 6 ciklus, 60 ciklus/perc (78 óra) közben villamosan is terhelve: U = U névl ; I = x I névl Retesz ellenrz készülék fárasztó vizsgálata 0 5 ciklus Statikus vizsgálat 300 s ideig, nyitó irányban: 000 N tolódó ajtóknál 3000 N csuklópántos ajtónkál Dinamikus vizsgálat ütvizsgálat: 4 kg kemény tömeg, 0,5 m szabadesés A többszárnyú tolódó ajtók szárnyai közötti, közvetett v. közvetlen kapcsolat ellenrzése (a zár részének tekintendk) 5 Az aknaajtó reteszelésének típusvizsgálata Villamos vizsgálatok A kapcsolók fárasztóvizsgálata (a mechanikai vizsgálat része) A kapcsolási teljesítmény vizsgálata kiindulás a névl. feszültség és névl. áramersség, vagy adat hiányában: 30 V ~, A 00 V =, A Váltakozó áramú: U =, x U névl I =,0 x I névl n = 50 ciklus, 5-0 sec per. id, min 0,5 s zárva Egyenáramú: U =, x U névl I =, x I névl n = 0 ciklus, 5-0 sec per. id, min 0,5 s zárva 6 Az aknaajtó reteszelésének típusvizsgálata Az aknaajtó reteszelésének típusvizsgálati tanúsítványa Villamos vizsgálatok kúszóáram-szilárdság: CENELEC /IEC, 75 V 50 Hz kúszóáramút és légköz: - IP4X védettségi fokozat vagy rosszabb: légköz min: 3 mm kúszóáramút min. 4 mm érintkez megszakítási táv.: 4 mm - IP4X-nél jobb védettségi fokozat: légköz, érintkez: mint fent, kúszóáramút min. 3 mm Általános adatok Az ajtózár fajtája és alkalmazási területe Áramnem (~ vagy =), névleges feszültség, névleges áramersség Csappantyús ajtózár esetén: a rugalmas alakváltozást ellenrz bizt. ber. mködtetéséhez szükséges er 7 8 Fogókészülékek elírásai Fogókészülékek Feladat: A fülkén legyen olyan fogókészülék, amely a névleges terhelés fülkét a sebességhatároló kioldási sebességérl a vezetsíneken lefékezni és megállítani kötélszakadáskor is! Az ellensúlyon (kiegyenlítsúlyon) is legyen csak lefelé mköd fogókészülék, ha a felvonó alatt személyek által használható helyiség van, és az ellensúly ütközje alatt nincs pillér

6 Fogókészülékek elírásai Alkalmazás fülkén: v >,0 m/s: fékez v <=,0 m/s: csillapított pillanatmködés v <= 0,63 m/s: pillanatmködés Alkalmazás ellensúlyon: v>,0 m/s: fékez egyébként: pillanatmködés Fogókészülékek elírásai Mködtetés: általában sebességhatárolóval ellensúlynál, ha v <=,0 m/s és hidraulikus felvonónál : kötélszakadás vagy biztonsági kötél Lassulás: fékez fogókészülék esetén a fülke közepes lassulása névleges terhelés mellett, szabadesésbl: 0,*g,0 * g a lassulás csúcsértékére nincs elírás pillanatmködés fogókészülékre nincs lassulási elírás Egyéb: a fogókészülék háza nem csúszó-vezet fülkepadló dlése max. 5 % a fülke fogókészülékét vill. bizt. ber. ellenrizze kioldás: felfelé mozgatással 3 3 A fogókészülékek igénybevétele A fogókészülékek igénybevétele Fülkei fogókészülék terhelése: GKU = GK + GQ + GH + GU tömeg [kg] Ellensúly fogókészülék terhelése: GGU = GG + GH + GU tömeg [kg] R Fogókészülékek önzárásának feltétele Súrlódás és gördülési ellenállás v S ρ N v S µ * N ha a két felület elmozdul egymáson: S = µ * N S tgρ = = µ N S = N * tgρ Ékes fogókészülékek önzárásának feltétele H α α N S S N N ρ H S ρ N S Az önzárás határhelyzete: H = 0 Elérhet: α csökkentésével ρ növelésével: pl. fogazat ρ csökkentésével: pl. görgs megtámasztás ρ > ρ S N ρ H=0 R N α S ρ S ρ 35 N 36 6

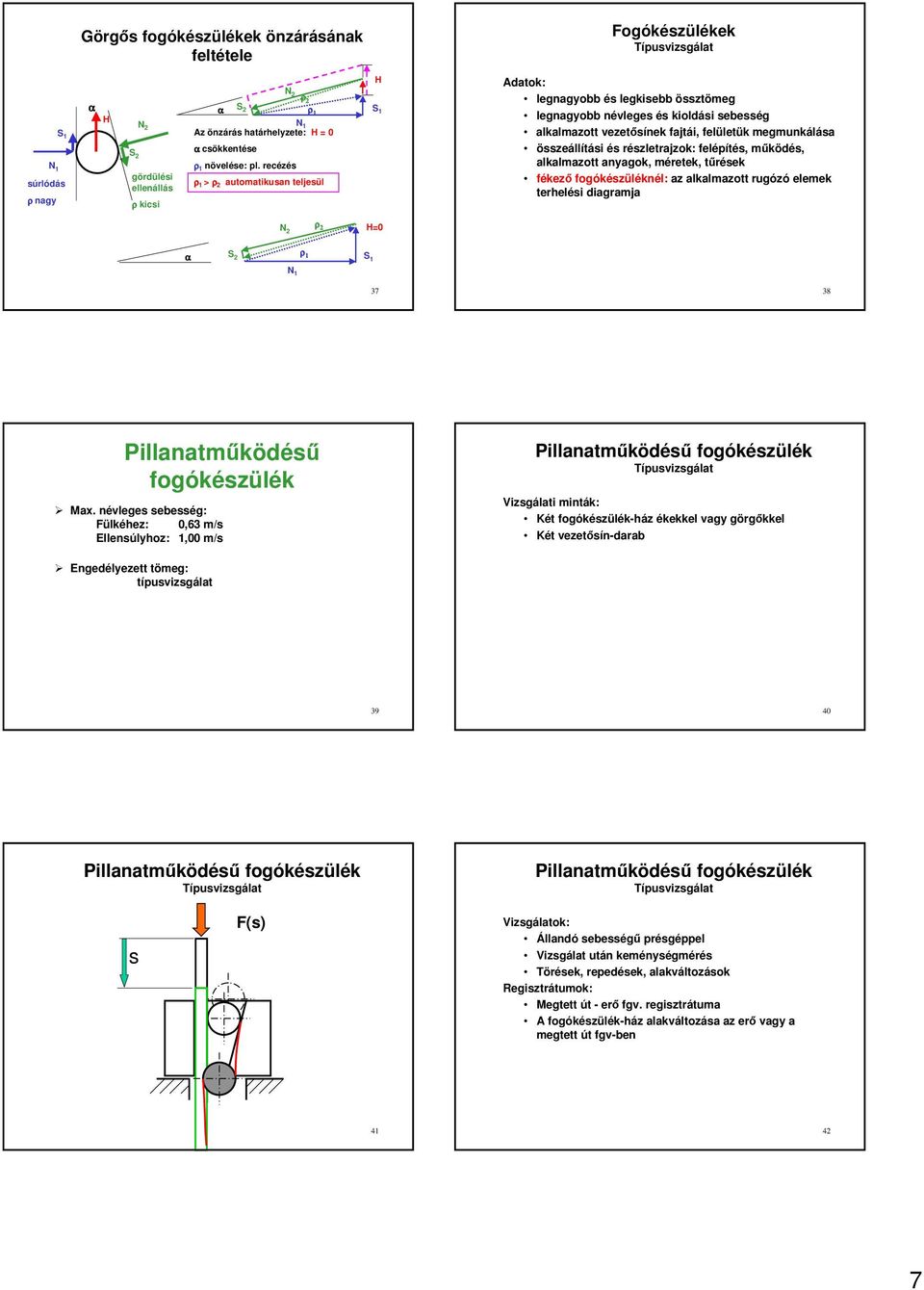

7 Görgs fogókészülékek önzárásának feltétele Fogókészülékek N súrlódás ρ nagy α H N S S gördülési ellenállás ρ kicsi N ρ α S ρ S N Az önzárás határhelyzete: H = 0 α csökkentése ρ növelése: pl. recézés ρ > ρ automatikusan teljesül H Adatok: legnagyobb és legkisebb össztömeg legnagyobb névleges és kioldási sebesség alkalmazott vezetsínek fajtái, felületük megmunkálása összeállítási és részletrajzok: felépítés, mködés, alkalmazott anyagok, méretek, trések fékez fogókészüléknél: az alkalmazott rugózó elemek terhelési diagramja N ρ H=0 α S ρ S N Pillanatmködés fogókészülék Max. névleges sebesség: Fülkéhez: 0,63 m/s Ellensúlyhoz:,00 m/s Pillanatmködés fogókészülék Vizsgálati minták: Két fogókészülék-ház ékekkel vagy görgkkel Két vezetsín-darab Engedélyezett tömeg: típusvizsgálat Pillanatmködés fogókészülék Pillanatmködés fogókészülék s F(s) Vizsgálatok: Állandó sebesség présgéppel Vizsgálat után keménységmérés Törések, repedések, alakváltozások Regisztrátumok: Megtett út - er fgv. regisztrátuma A fogókészülék-ház alakváltozása az er vagy a megtett út fgv-ben 4 4 7

8 Pillanatmködés fogókészülék Kiindulás: energia-felvev képesség F s Pillanatmködés fogókészülék Kiindulás: energia-felvev képesség Kiértékelés: a) A teljes diagram alatti terület, ha csak rugalmas deformáció következett be b) ha maradó alakváltozás vagy törés következett be:. vagy a rugalmassági határ. vagy a legnagyobb er eléréséig Pillanatmködés fogókészülék A szabadesési magasság: vsh h = + 0, + 0,03[ m] * g 0,0 = megszólalási késleltetés miatt megtett út 0,03 = fogóelemek felfekvéséig megtett út A két fogókészülék által felvehet teljes energia: * K = ( P + Q)* g * h[ J ] Ebbl: K ( P + Q) = [ kg] g * h Pillanatmködés fogókészülék A megengedett össztömeg: a.) teljes terület, b = K K ( P + Q) = = [ kg] g * h g * h b.).) rugalmassági határig, b = K ( P + Q) = [ kg] g * h b.).) legnagyobb er eléréséig, b = 3,5 K ( P + Q) = [ kg] 3,5* g * h Pillanatmködés fogókészülék Ahol: (P+Q) a megengedett össztömeg v sh a sebességhatároló kioldási sebessége K, K, K egy fogókészülék-ház által felvett munka (diagramból meghatározva) P az üres fülke, továbbá a rajta függ részegységek (függkábelek, kiegyenlít-láncok, stb. egy részének tömege, kg-ban Q a névleges teherbírás (kg) Az alkalmazás során a terhel tömeg nem haladhatja meg az engedélyezett tömeget Pillanatmködés fogókészülék Megengedett tömeg GKU meg [kg] vsh [m/s] 0,80,

9 Fékez fogókészülék Fékez fogókészülék típusvizsgálata Lassulás: 0,*g < a <,0*g Szabadesésbl, névleges terhelés mellett : a = 0,6*g Sín minsége Sín kenési állapota Adatok: Alkalmazási tömeg, ill. tömeghatárok (P + Q) Kioldási sebesség, v sh Különböz tömeg esetén: fokozatos vagy fokozatmentes beállítás Vizsgálati minta: Komplett fogókészülék-pár Tartószerkezetre szerelve Tartalék fékpofák Az alkalmazott vezetsínek Fékez fogókészülék típusvizsgálata Fékez fogókészülék típusvizsgálata Vizsgálat: Szabadeséssel Mérendk (közvetlenül vagy közvetve), : A teljes szabadesési magasság (regisztrálni az id fgv-ben) Fékezési út a síneken (regisztrálni az id fgv-ben) A sebességhatároló kötél (vagy ami helyettesíti) csúszási útja A rugózó részek teljes lökete Meghatározandó: a közepes fékezer a fékez er rövid ideig fellép maximuma a fékez er rövid ideig fellép minimuma 5 Vizsgálat: Egyetlen tömegre való fékez fogókészülék: 4 db vizsgálat a megadott (P + Q) tömeggel (utána várni, míg lehl!) Különböz tömegekre való f.f.k.: egy vizsgálat-sorozat a legnagyobb és egy sorozat a legkisebb (P + Q) -re. Képlet vagy diagram szükséges a fékez er változására. Minden újabb vizsgálatot még nem használt sínszakaszon kell végezni. A közepes fékezerk (4 db) essenek az átlagos fékez er +/- 5 %-os szórási tartományába. Ejtés után keménységmérés, alakváltozások, repedések, kopás ellenrzése, fényképezés 5 Fékez fogókészülék típusvizsgálata A fékez er meghatározása Egyetlen tömeghez való fékez fogókészülék esetén: A közepes fékezerk (4 db) átlaga Különböz tömegekhez való fékez fogókészülék esetén: A fenti átlag a kért legnagyobb és legkisebb értékre Fékez fogókészülék típusvizsgálata A megengedett tömeg meghatározása (P + Q) R = m* a F f P + Q) * g = ( P Q) * a ( + F f = ( P + Q) *( g + a) a = 0,6* g; F f = ( P + Q) * ( g + 0,6 * g) g 0[ m / s ] = 6 * ( P + Q ) F f F f ( P + Q) = [ kg]

10 Fékez fogókészülék Az alkalmazás során a tényleges tömeg a megengedett össztömegtl legfeljebb +/- 7,5 %-kal térhet el. GKU meg [kg] + 7,5 % Fékez fogókészülék i tanúsítvány Vigyázat! Becsapódhatunk! GKU meg [kg] + 7,5 % - 7,5 % vsh [m/s] - 7,5 % vsh [m/s] A fogókészülékek típusvizsgálata A típusvizsgálati tanúsítvány tartalma A típusvizsgálat eredményei: A fogókészülék fajtája és alkalmazási területe Megengedett tömeg (egy párra) Max. névleges sebesség Max. kioldási sebesség Vezetsín típusa Vezetsín-korona vastagsága Vezetsín legkisebb koronaszélessége Fékez fogókészülékeknél: Sínfelület megmunkálása Sínfelület kenése, kenanyag minsége (max. 68 cst) A fogókészülékek típusvizsgálata A típusvizsgálati tanúsítvány tartalma A típusvizsgálat eredményei: A fogókészülék rögzítése, megtámasztása Nem mindig tartalmazza Ne csak a csavarok tartsák! Fékez fogókészülék helyszínen állítható fékez ervel nagy szaktudás speciális kiképzés fokozott figyelem gyári beállítási utasítás ellenrzés méréssel mérési jkv. felelsség, helyszíni plombálás A beszerelés próbája Mködési próba Helyszíni vizsgálat Pillanatmködés f.k. A megfelel kiválasztás helyszíni méréssel nem ellenrizhet i tanúsítvány, megfelelségi nyilatkozat

11 Helyszíni vizsgálat Pillanatmködés f.k. Helyszíni vizsgálat Fékez fogókészülék Meglév felvonó ismeretlen, pillanatmködés fogókészülékkel A felvonót korszersítik Ennek során n a sebesség és/vagy a teherbírás Mit tegyen az ellenr az üzembe helyezés eltti vizsgálat során? Ne vegye át! A fogókészüléket ki kell cserélni megfelel típusra A beszerelés próbája Mködési próba i tanúsítvány Adattábla, megfelelségi nyilatkozat A megfelel kiválasztás ellenrizhet - a lassulás mérésével 6 6 Helyszíni vizsgálat Fékez fogókészülék Fékez fogókészülék helyszíni vizsgálata EN 8-: Névleges terhelés, szabadesés A lassulás mérése: Közvetlenül, lassulásmér mszerrel A fékút mérésével: v a = * s F f / GK*g GQ*g F f / Fékez fogókészülék helyszíni vizsgálata Fékez fogókészülék helyszíni vizsgálata A gyakorlatban alkalmazott vizsgálat eredményét meghamisítja a függesztkötél hatása! K Terhelés nélkül K F f / GK*g GQ*g F f / F f / GK*g GQ*g F f / 65 66

12 Fékez fogókészülék helyszíni vizsgálata Fékez fogókészülék helyszíni vizsgálata Általában: µβ A kötél csúszási iránya a T / T e hajtótárcsához képest A hajtótárcsa kerületi lassulása: 0,5 -,0 m/s A fülke lassulása:,0-0 m/s Terhelés nélkül Csak mszeres lassulásméréssel! K A konkrét esetre felírva, a megcsúszás határán: K = µ*β e K Newton II. törvény a fülkére: v K Ff + K ( P + Qm) * g = ( P + Qm) * a m a Newton II. törvény az ellensúlyra : GG * g K = GG * a m a GG*g Ff/ Ff/ F f / GK*g Ff / Mérés közben: Névl. terheléssel: (P + Qm)*g (P + Q)*g Fékez fogókészülék helyszíni vizsgálata A kötél csúszási iránya a hajtótárcsához képest Három egyenlet, három ismeretlen: Ff, K, K : Ff = ( P + Q ) *( g + a ) GG *( g a ) e m m m / Átrendezve, és a névleges terhelést helyettesítve: µβ Fékez fogókészülék helyszíni vizsgálata v K K µβ Ff + GG * g / e ( P + Q) * g a = µβ P + Q + GG / e Ha a < g, K = 0 és K = 0, ezt a fülkére felírt Newton egyenletbe helyettesítve Excel példa a Ff ( P + Q) * g a = P + Q a GG*g Mindkét képlet eredményét ki kell számítani. Három eset lehetséges: Ff/ Ff/. Mindkét képletbl a > g lassulás adódik. Csak a második eredmény lehet igaz, mert az els képlet kiindulási feltételének ellentmond. Mérés közben: Névl. terheléssel: (P + Qm)*g (P + Q)*g. Mindkét képletbl a < g lassulás adódik. Csak az els képlet eredménye lehet igaz, a második kezdeti feltételének az eredmény ellentmond 3. Mindkét képletbl a = g eredmény adódik. Ez a lelazulás határhelyzete A sín kopásának hatása A sín kopásának hatása Felújításkor a régi sínek megmaradhatnak A kopás a hossz mentén változó A kopás hatása a pillanatmködés fk-nél A kopás hatása a fékez fogókészülékeknél A kopás hatása a fékez fogókészülékeknél Féker korlát: rugózó elem A rugó lehet elfeszített, vagy terheletlen 7 7

13 A sín kopásának hatása A sín kopásának hatása A kopás hatása a fékez fogókészülékeknél F F Tovább használható-e a kopott sín? - A kopás mért értéke - A fogókészülék típusa F max F Fe Fe=0 h h h HAFE típusú U -rugós fékez fogókészülék Fékez fogókészülék elfeszített rugóval Görgs fékez fogókészülék Görgs fékez fogókészülék

14 A fogókészüléket mködtet mechanizmusok FJV mérlegszerkezet HAFE mérlegszerkezet Schindler licenc mérlegszerkezet Torziós tengelyes Egyedi kivitel - sok a probléma Hibás mechanizmus a fogókészülék mködésképtelenségét okozhatja Nem minsítés-köteles tétel, fokozott a kivitelez és az ellenr felelssége Perselyezés manyag bronz A fogókészüléket mködtet mechanizmusok A fogókészüléket mködtet mechanizmusok Rugós arretáló szerkezet A fogókészüléket mködtet mechanizmusok Hidraulikus felvonó, olasz rendszer Puttonyos fülke-vázszerkezet 8 8 A fogókészüléket mködtet mechanizmusok A fogókészüléket mködtet mechanizmusok Puttonyos, : kötéláttétel hidraulikus felvonó, biztonsági kötéllel Hidraulikus felvonó, olasz rendszer F l max: - mm x x F

15 A fogókészüléket mködtet mechanizmusok Központi vezetés, 4: kötéláttétel hidraulikus felvonó, biztonsági kötéllel Kiterítve: Sebességhatárolók Sebességhatárolófajták Hajtótárcsás elven mköd s.h. Sebességhatárolófajták Hajtótárcsás elven mköd s.h. Hajtótárcsás elven mköd sebességhatárolók A kioldott sebességhatároló által keltett húzóer a hajtótárcsás elven, a kötélhoronyban az átfogási szögtl, a horony alakjától és a súrlódási tényeztl függen jön létre: F S / F C F C e FS F FS C = µ*β e µ*β Általánosságban ( ) A kötél mozog, a tárcsa áll. Csúszás, határhelyzet (=) F S A létrejöv húzóer (F C ) függ a feszíter nagyságától Sebességhatárolófajták Kötélfékes s.h. Sebességhatárolófajták Kötélfékes s.h. Kötélfékezéses elven mköd sebességhatárolók A kioldott sebességhatároló által keltett húzóer a kötélfék kialakításától és a súrlódási tényeztl függen jön létre: F S / F C F S A létrejöv húzóer (F C ) nem függ a feszíter nagyságától

16 Sebességhatárolók Elírások Kioldási sebesség: min 5 % Fülkén max: pillanatmködés fogókészüléknél: 0,8 m/s görgs pillanatmködés fogókészüléknél:,0 m/s csillapított pillanatmködés és fékez fogókészüléknél max.,0 m/s névleges sebességig:,5 m/s,0 m/s névleges sebesség felett:,5*v+0,5/v m/s Ellensúly kiold. sebessége legyen nagyobb, de legfeljebb 0 %-kal Sebességhatárolók Elírások A létrehozott húzóer a kötélben: a fogókészülék mködtetéséhez szükséges er kétszerese 300 N fvizsgálatkor mérni kell! Kötélhornyok a hajtótárcsás elven mköd s.h.-hoz: edzett vagy alámetszett Kötél: acélsodronykötél biztonsági tényez: min. 8 átmér: min 6 mm D/d = 30 min. 9 9 Sebességhatárolók Elírások Hozzáférés: géphelyiségben, kerékhelyiségben kívülrl aknában: karbantartás: fülkérl v. a süllyesztékben, próba: távirányítással Ha beállítható: tanúsítvány gyári beállítási utasítás spec. kiképzés szakember plombálás + jkv. Sebességhatárolók Elírások Villamos ellenrzés: érintkez mindkét (fel- és le-) irányban! elbb szakítson meg a villamos biztonsági érintkez, mieltt a s.h. eléri a kioldási sebességet,0 m/s névleges sebességig a villamos megszakítás mködhet a kioldási sebesség elérésekor sebességhatároló kötél szakadása vagy túlzott megnyúlása A HAFE (FJV) és a Schindler-licenc típus teljesíti-e a fentieket? Kétirányú sh Sebességhatárolók típusvizsgálata Adatok: fogókészülék jellege névleges sebesség-tartomány a kioldott s.h. által a kötélben keltett húzóer tervezett értéke átfogási szög, ha eltér tól db seb. hat. + kötél + feszítsúly tárcsával Sebességhatárolók típusvizsgálata Vizsgálatok: mk. sebesség ellenrzése lassú felfutás, min. 0 vizsgálat villamos mködés ellenrzése er mérése (min. 300 N, fogókész. mkedt er x )

17 Sebességhatárolók típusvizsgálata Tanúsítvány: általános adatok típus, alkalmazási terület a felvonó legnagyobb és legkisebb névleges sebessége, amire a s.h. használható (szokás: legnagyobb és legkisebb kioldási sebesség) az alkalmazható kötél átmérje és szerkezete a hajtótárcsás elv s.h. legkisebb feszítereje a kioldott s.h. által a kötélben keltett húzóer Sebességhatárolók típusvizsgálata Tanúsítvány: általános adatok típus, alkalmazási terület a felvonó legnagyobb és legkisebb névleges sebessége, amire a s.h. használható (szokás: legnagyobb és legkisebb kioldási sebesség) az alkalmazható kötél átmérje és szerkezete a hajtótárcsás elv s.h. legkisebb feszítereje a kioldott s.h. által a kötélben keltett húzóer Sebességhatárolók helyszíni vizsgálata Kioldási sebesség Sebességhatárolók helyszíni vizsgálata Erk v sh F S / F C F S / F C F S / F C F m F S F S F S Sebességhatárolók helyszíni vizsgálata Erk F C 300[ N] FC F F C m F m Fülke 0 7
