1 Lincoln Electric EMEA Az új, 2. generációs SPEEDTEC & Power Feed előtoló család (Short version) Jacek Stefaniak European Product Manager Equipment Lincoln Electric EMEAR ver.04

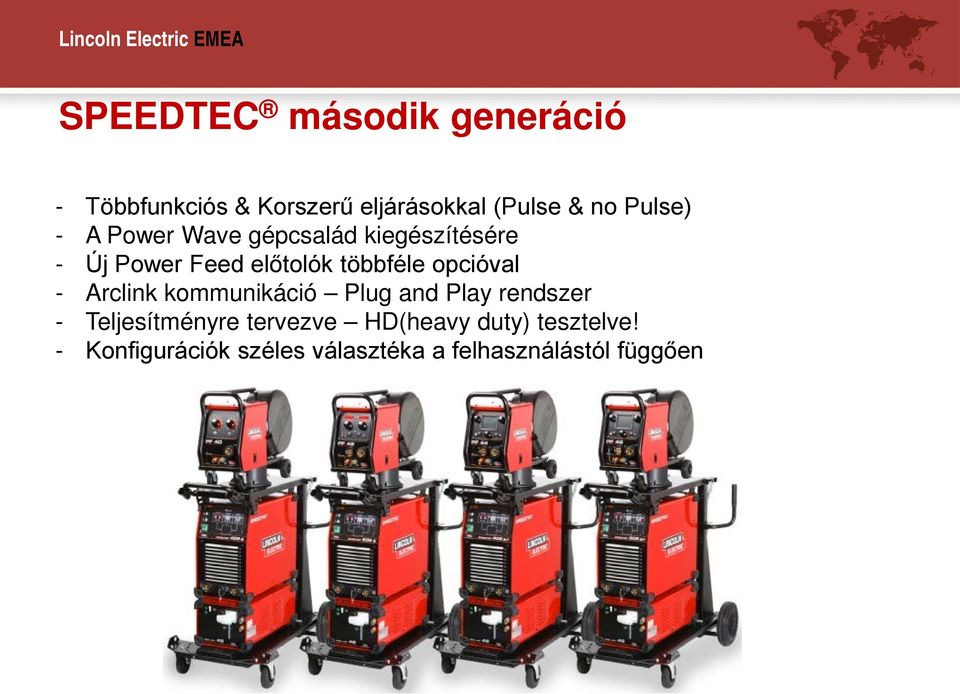

2 SPEEDTEC második generáció - Többfunkciós & Korszerű eljárásokkal (Pulse & no Pulse) - A Power Wave gépcsalád kiegészítésére - Új Power Feed előtolók többféle opcióval - Arclink kommunikáció Plug and Play rendszer - Teljesítményre tervezve HD(heavy duty) tesztelve! - Konfigurációk széles választéka a felhasználástól függően

3 SPEEDTEC ÁRAMFORRÁSOK 1. Generáció vs 2.Generáció Ipari tervezés (szigetelt, szabályzott hűtés) 1. Generáció 2.Generáció Impulzus hegesztés (Acél, saválló,alumínium) Saválló porbeles és Faragás Többféle előtoló választható Szabályzás az áramforráson is Két toló egy áramforráson Automatikus vízhűtő csatlakoztatás A Coolarc-46 töltőnyílás elől Független hűtő és ventillátor (CC) Generátorról is működtethető Checkpoint & PM2.2 opcionális

4 SPEEDTEC 405S, 505S TÖBBFUNKCIÓS HEGESZTŐK MŰSZAKI JELLEMZŐK Inverter áramforrás (20kHz) 400V3Ph±10%, 50/60Hz A (GMAW, FCAW) 5-400A (TIG & Stick) * (60% rövidesen) 535x300x635mm, 50kg IP23 Arclink kommunikáció Üresjárati teljesítményfelvétel 50W SPEEDTEC 405S K SPEEDTEC 505S K

5 SPEEDTEC 405SP, 505SP (PULSE) KORSZERŰ ELJÁRÁSÚ HEGESZTŐK MŰSZAKI JELLEMZŐK Inverter áramforrás (20kHz) 400V3Ph±10%, 50/60Hz A (GMAW, FCAW) 5-500A (TIG & Stick) (60% new CODE) 535x300x635mm, 50kg IP23 Arclink kommunikáció Üresjárati teljesítményfelvétel 50W SPEEDTEC 405S K SPEEDTEC 505S K

6 Lehetséges variációk Minden szabályzó a tolón, közel a hegesztőhöz. Európában a legnépszerűbb. Egyszerű toló, kijelző és beállítások az áramforráson. Azoknak, akik az egyszerűbb tolókat kedvelik. A legegyszerűbb összeállítás, WFS / Feszültség, 2/4T, befűzés, gázöblítés. A legolcsóbb összeállítás. (csak CV) Szabályzás a hegesztőhöz közel,, de az áramforráson is lehetséges párhuzamosan. Karon vagy állványon, ha mindkét helyről akarjuk szabályozni. Két toló, egy áramforrás, mindkettő külön programozható. Például: tömör huzal gyökre és porbeles töltésre. Minden paraméter távszabályzóval állítható a hegesztő által, pl.csövek hegesztésénél. Önállóan, toló nélkül TIG & MMA. Szerszámkölcsönzők

7 SPEEDTEC összeállítások Vízhűtéses kivitel ST405S/PF40 (Coolarc 46) ST505S/PF42 (Coolarc 46) ST405SP/PF44 (Coolarc 46) ST505SP/PF46 (Coolarc 46) Alap kivitel Csak manuális beállítás,korlátozott funkciók Ha az ár a lényeges Optimális összeállítás, legjobb toló, valamennyi funkció elérhető, hegesztési módok a gépen jelölve, kedvező ár Kedvezőbb összeállítás, egyedi (piktogram) kijelző, impulzus üzemmód, opcionális Push-Pull, versenyképes ár A legjobb összeállítás, egyedi (piktogram) kijelző, impulzus üzemmód, opcionális Push-Pull, A/B kettős beállítás, Memória, USB, megfelelő ár

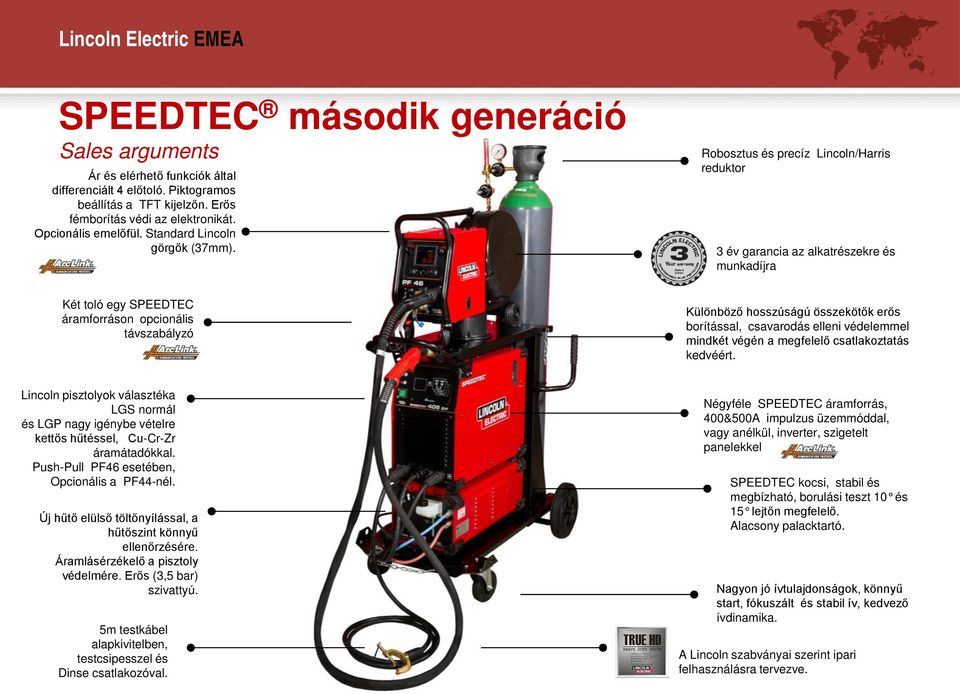

8 SPEEDTEC második generáció Sales arguments Ár és elérhető funkciók által differenciált 4 előtoló. Piktogramos beállítás a TFT kijelzőn. Erős fémborítás védi az elektronikát. Opcionális emelőfül. Standard Lincoln görgők (37mm). Robosztus és precíz Lincoln/Harris reduktor 3 év garancia az alkatrészekre és munkadíjra Két toló egy SPEEDTEC áramforráson opcionális távszabályzó Különböző hosszúságú összekötők erős borítással, csavarodás elleni védelemmel mindkét végén a megfelelő csatlakoztatás kedvéért. Lincoln pisztolyok választéka LGS normál és LGP nagy igénybe vételre kettős hűtéssel, Cu-Cr-Zr áramátadókkal. Push-Pull PF46 esetében, Opcionális a PF44-nél. Új hűtő elülső töltőnyílással, a hűtőszint könnyű ellenőrzésére. Áramlásérzékelő a pisztoly védelmére. Erős (3,5 bar) szivattyú. 5m testkábel alapkivitelben, testcsipesszel és Dinse csatlakozóval. Négyféle SPEEDTEC áramforrás, 400&500A impulzus üzemmóddal, vagy anélkül, inverter, szigetelt panelekkel SPEEDTEC kocsi, stabil és megbízható, borulási teszt 10 és 15 lejtőn megfelelő. Alacsony palacktartó. Nagyon jó ívtulajdonságok, könnyű start, fókuszált és stabil ív, kedvező ívdinamika. A Lincoln szabványai szerint ipari felhasználásra tervezve.

9 SPEEDTEC második generáció MIG távszabályzás Hordozható kontrolpanel U6 kezelőfelülettel valemennyi paraméter állítását, memória és kettős funkció használatára, TFT kijelzővel piktogramok kal Távkapcsolós Linc Gun pisztoly lehetővé teszi a paraméterek és beállítások változtatását hegesztés közben is. Távszabályzó két billenőkapcsolóval a paraméterek módosítására ill memória kiválasztására. Push Pull Linc Gun potméterrel ideális alumínium hegesztésére.

10 Termékválaszték pozícionálása Alumínium, saválló és ötvözetlen acél. Korszerű eljárások. Innovatív ívszabályzás és programok. Ingyenes frissítések, magasszintű szolgáltatások, Production monitoring, magas ár Ár Hasonló a fokozatkapcsolóshoz, összes beállítás a tolón. Acélra elsősorban, kiváló ív. Korlátozott funkciók, főbb beállítások az alapgépen. Ha az ár számít. Fokozatkapcsolós Powertec Range Inverter CV/CC Speedtec Impulzus nélkül Folyamatos szabályzású CV Range Ötvözetlen acél hegesztésére elsősorban (legnagyobb piac). Ára közel a CV gépekhez Kitűnő, fókuszált ív, MMA&MIG funkciók Prémium Inverter Hullámszabályzással Power Wave Inverter CV/CC Speedtec Impulzussal Ötvözetlen acél, saválló és alumínium hegesztésére impulzussal. (nincs fröcskölés és nagycseppes átmenet, jó beolvadás) Ára a Power Wave alatt. Kitűnő impulzusív, széles PF előtolóválaszték Szolgáltatás

11 Hegesztési módok, átmenetek Power Wave S350/S500/Digital STT Power Wave S350/S500/Digital STT STTll Power Wave C300 CE Power Wave S350 CE Power Wave S500 CE SPEEDTEC 405 SP SPEEDTEC 505 SP SPEEDTEC 405/505S CV425/510 Powertec 305/365/425/505

12 Standard Hegesztési módok a Speedtec 2-nél Impulzus üzemmódok csak a Speedtec 405SP & 505SP esetében Alapanyag Gáz hegesztési mód Huzal átmér ő, mm 0,8 1 1,2 1,6 Acél CO2 CV szinergikus Acél ArMIX (80/20) CV szinergikus Acél ArMIX (80/20) Impulzus x x Saválló ArMIX (98/2) CV szinergikus x Saválló ArMIX (98/2) Impulzus x x Alumínium AlSi (4043) Ar CV szinergikus x x Alumínium AlSi (4043) Ar Impulzus x x Alumínium AlMg (5356) Ar CV szinergikus x x Alumínium AlMg (5356) Ar Impulzus x x Fémportöltetű ArMIX (80/20) CV manuális x x Portöltetű ArMIX (80/20) CV manuális x x 91 x GMAW CV manuális 5 FCAW-Önvédő porbeles CV manuális 6 FCAW-Gázvédelmű porbeles CV manuális 7 SMAW CC Stick 1 CAG Faragás (Gouging) 9 GTAW TIG 3 26 Szinergikus program (8 impulzus) 10 program acélra (2 impulzus) 5 program saválló acélra (2 impulzus) 8 program Alumíniumra (4 impulzus) 2 program Fémportöltetűre 1 program portöltetűre 6 speciális mód 32 Hegesztési Mód alapban a Speedtec Pulse 405SP/505SP 24 Hegesztési Mód Speedtec CV 405S/505S esetében.

13 Impulzushegesztés a SPEEDTEC Az impulzus üzemmód a Speedtec 405SP & 505SP gépeknél alapkivitelben is elérhető. Az impulzus hegesztés főbb előnyei: Kedvező hegesztési tulajdonságok bármilyen előtolási sebességnél Nincs nagycseppes átmenet, annak kedvezőtlen tulajdonságaival. Nincs fröcskölés és beolvadási hiba, szebb varrat Kontrollált hő bevitel, vetemedés és átégés elkerülése Egyéb korszerű eljárások esetében a Lincoln Premium Power Wave Családot válassza C300, S350 & S500 CE STT vagy Advanced modul

14 Power Feed 40, 42, 44, 46 Digitális áramforrásokhoz tervezve. PF40 PF42 PF44 PF46 LF45 - Négy előtoló - Szöveges - Eltérő funkciók, szolgáltatások, ár kijelző - Piktogramos kijelző, nyelvtudás nem szükséges - Összes - Többféle opció funkció elérhető Valamennyi toló használható az Arclink kommunikációjú áramforrásokkal

15 Power Feed javasolt áramforrások PF40 PF42 PF44 PF46 Speedtec 400S Speedtec 500S Speedtec 405S Speedtec 505S Speedtec 405SPulse Speedtec 505SPulse Első generáció Második generáció Power Wave 405M Power Wave 455M Power Wave 455M/STT Power Wave S350 Power Wave S500 (Power Wave S700) 2. generáció 3. generáció CVs in future Egy Power Feeder tolócsalád valamennyi Arclink kommunikációs áramforráshoz.

16 Power Feed összeállítások Power Feed 4X + Speedtec + kocsi+ hűtő Power Feed 4X megerősített kocsin (Heavy Duty) Power Feed 4X standard kerekeken Emelőfül készlet a PF4X tolókhoz A flexibilis tervezés különböző ipari felhasználást tesz lehetőve

17 PF tolók pozicionálása A tolókat funkciók és kivitel szerint különböztetjük meg Listaá EUROPE 1900 UI type A PF40 Alap UI type A+ PF42 Optimális UI type B PF44 Jobb UI type B+ PF46 Legjobb 1000 Kivitel és funkciók

18 Power Feed tolók összegzése: - Négy toló választható a teljes Arclink választékhoz - Modelleket funkciók, kivitel és ár szerint kategorizáltuk - Robosztus tervezés, valóban nagy igénybe vételre -HD - Flexibilis konfigurációk (kerekek / Kocsi /emelőfül) - Arclink protocol könnyű csatlakoztatás, PLUG&PLAY - Könnyen kezelhetőek - Piktogramos kijelzés a drágább modelleknél nincs szükség nyelvtudásra - Lincoln szabványok szerint tervezve (görgők, víz-/gázcsatlakozók)
