4-16 CÍMZŐHURKOS INTELLIGENS TŰZJELZŐ KÖZPONT SZERELÉSI ÉS ÜZEMBE HELYEZÉSI KÉZIKÖNYV

Átírás

1 AM CÍMZŐHURKOS INTELLIGENS TŰZJELZŐ KÖZPONT SZERELÉSI ÉS ÜZEMBE HELYEZÉSI KÉZIKÖNYV H-1116 BUDAPEST Hauszmann A. u HUNGARY Honlap: Tel. : Fa : Drót : (36-1) , (36-1) info@promatt.hu

2 IKAM6_B.DOC A telepítésre vonatkozó javaslatok (Az alábbi javaslatok betartása egyszerűsíti a telepítést és hozzájárul a hosszúidejű megbízható működéshez) Figyelmeztetés : A tűzjelző központra több különböző tápforrás csatlakoztatható. A központ javítása előtt minden külső tápforrást távolítsunk el, kapcsoljunk ki. A központ egységei károsodhatnak, ha feszültség alatt végezzük a kártyacserét, csatlakozók eltávolítását stb. Csak a központhoz tartozó kézikönyvek áttanulmányozása és megértése után kezdjünk hozzá az üzembe helyezéshez, karbantartáshoz. A tűzjelző rendszer üzembe helyezésekor és minden módosításakor (új eszközök beiktatása, egyes eszközök eltávolítása, vezetékezés megváltoztatása, javítás, karbantartás után), teljeskörűen ellenőrizni kell a rendszert. Az ellenőrzésnek ki kell terjednie mindazon eszközökre, működési módokra, kezelésekre, amelyeket a módosítás érint. A csak részlegesen módosított részeknél is le kell ellenőrizni az eszközök, érzékelők 10%-át, maimum 50 eszközt. A tűzjelző rendszer kielégíti az NFPA szabvány előírásait a 0-49 o C hőmérséklettartományban és ma. 85% (nem kondenzálódó) relatív páratartalomig. Az akkumulátorok és a rendszer elektronikus alkatrészeinek élettartama jelentősen csökkenhet szélsőséges hőmérsékleti és páratartalmi viszonyok mellett. Érdemes ezért a tűzjelző központot és a rendszer egyéb eszközeit lehetőleg szobahőmérséklethez közeli o C közötti hőmérsékleten szerelni és üzemeltetni. Ellenőrizni kell, hogy a rendszer érzékelői és kimeneti jelzőeszközei az előírásoknak megfelelő minőségű és átmérőjű vezetékekkel lettek-e szerelve. A legtöbb eszköz a névleges működési feszültséghez képest csak 10% feszültségesést bír el. Hasonlóan más, félvezetőkkel működő berendezésekhez, a tűzjelző rendszer is hajlamos hibás működésre vagy meghibásodásra a villámlások okozta tranziensek következtében. Bár a berendezések egyike sem mentesíthető ezektől a hatásoktól, megfelelő földeléssel és vezetékárnyékolással a villámlások okozta káros hatások csökkenthetők. Mindenképpen kerüljük el a légvezetékeket, mert ez fokozottan érzékennyé teszi a rendszert a villámlásokra. A központ kártyáinak cseréje, kivétele, behelyezése előtt mindig kapcsoljuk ki a hálózatot és vegyük le az akkumulátorokat. Feszültség alatt végzett kártyacserék tönkretehetik az áramköröket. Minden elektronikai elemet vegyünk ki a tűzjelző központból, ha a központ szekrényét fúrni, reszelni vagy lukasztani kell. Az ilyen jellegű munkák előtt mindig győződjünk meg arról, hogy a tervezett módosítás nem zavarja a transzformátor, az akkumulátorok vagy a kártyák visszaszerelését. Ügyeljünk arra, hogy a csavarokat ne húzzuk meg túl erősen. A túlhúzott csavar menete megszakadhat, ami rossz kontaktust eredményez, sőt a kötés későbbi levételét is megnehezíti. A rendszer elektronikai alkatrészei főként CMOS áramkörök, melyek érzékenyek a sztatikus kisülésekre. A kártyák ki/beszerelésekor, javításakor lehetőleg földelt csuklópántot használjunk. Ha ez nem áll rendelkezésre, akkor földelt antisztatikus szőnyegen végezzük a szerelést. Ha pedig ez sincs, akkor lehetőleg pamut alapú (nem műszálas) ruházatban kezdjünk hozzá a munkához és a kártyák érintése előtt süssük ki a testünkön felhalmozódott töltést (pl. vízcsapon). A kártyák szállításánál, ideiglenes elhelyezésénél használjunk antisztatikus csomagoló fóliát. A kézikönyv utasításait, javaslatait követve elkerülhetjük a tűzjelző központ és a csatlakozó eszközök meghibásodását, sérülését. A rendszer működése és megbízhatósága a megfelelő, precíz szerelés és üzembe helyezés függvénye. A tűzjelző rendszer korlátai Az automatikus tűzjelző rendszer, mely általában füstérzékelőkből, hőérzékelőkből, kézi jelzésadókból, hang- és fényjelző eszközökből és a távfelügyeleti hely jelzőeszközéből áll, a keletkező tűz korai felismerésére szolgál. A tűzjelző rendszer azonban nem tudja megvédeni az emberéleteket és a védett terület anyagi javaiban keletkező károkat, csak jelezni tudja a tüzet. A tűzjelző rendszernek korlátai is vannak, melyeket a tervezésnél, telepítésnél mindig figyelembe kell venni: A füstérzékelők csak az érzékelőkamrájukba bejutó füstöt képesek érzékelni. Így nem várhatunk jelzést, ha a tűz kéményben, falban, tetőben vagy egy szomszédos - zárt ajtóval elválasztott - helyiségben keletkezik. A füstérzékelők csak az épület adott szintjén keletkező tüzet tudják észlelni. Egy II. emeleten felszerelt érzékelő nem fog jelzést adni, ha a tűz a földszinten vagy az I. emeleten keletkezik. Az ionizációs és az optikai elven működő füstérzékelők más és más jellegű tüzek által keltett füstre érzékenyek. Az összes típusú füst észlelésére egyikük sem alkalmas. A különféle lehetséges tűzokok (pl. ágyban dohányzás, robbanás, szökő gáz, éghető anyagok helytelen tárolása, túlterhelt elektromos vezetékek, gyújtogatás) különböző védelmeket követelnek. Füstérzékelőkkel kell védeni azon helyiségeket, ahol a tűzjelző központ, annak tápegysége (ha külön szekrényben van), vagy a távjelzéshez használt berendezés van. A hangjelző eszközök betervezésénél figyelembe kell venni, hogy jelzésük az épület más szintjén vagy a szomszédos, zárt ajtóval elválasztott helyiségben már egyáltalán nem vagy nem megfelelően hallható. Tápfeszültség nélkül a tűzjelző rendszer sem tud üzemelni. Hálózatkimaradás esetén a tűzjelző rendszer az akkumulátorokról csak a specifikált tartaléküzem időtartamáig képes működni. A hősebesség érzékelők érzékenysége az idők folyamán csökkenhet. Az érzékelők ezen paraméterét évente egyszer ellenőrizni kell. A tűzjelző rendszerben csak egymással elektromosan kompatibilis, a szabvány előírásainak megfelelő, engedélyezett eszközöket lehet csak használni. A karbantartások, javítások során is lehetőleg ilyen eszközökkel dolgozzunk. A tűzjelző rendszer hibás működésének a leggyakoribb oka a megfelelő karbantartás hiánya. A gyakori vagy növekvő számú téves riasztások a karbantartások elhanyagolására figyelmeztetnek. A rendszeres karbantartások során minden egyes eszközt (különösen a füstérzékelőket) ellenőrizni kell, meg kell vizsgálni a vezetékezést és annak szerelvényeit. Az eszközök ellenőrzését és karbantartását a hozzájuk mellékelt utasítások szerint kell elvégezni. A karbantartási igények rendszeressége a helyi szabványok előírásaitól és az adott rendszer telepítési körülményeitől függ. A karbantartások idejét és az elvégzett munkákat a 'karbantartási napló'-ban kell vezetni. Sajnos hazánkban a tűzjelző rendszer telepítése még nem vonja maga után a biztosítási díjak csökkentését. Ennek ellenére a tűz korai felismerésével komoly értékeket, sőt emberéleteket menthetünk meg. Figyelem : A berendezés a rádiófrekvencia tartományába eső jeleket használ és bocsát ki. Amennyiben nem a telepítési utasításoknak megfelelően szerelik és helyezik üzembe zavarokat okozhat a rádiófrekvenciás kommunikációban. A berendezést az FCC szabályzatában leírt 15./B részének megfelelően vizsgálták és ellenőrizték, amely megfelelő védettséget jelent az ilyen jellegű zavarokkal szemben kommersz környezetben. Lakott területeken előfordulhat rádiófrekvenciás interferencia más berendezésekkel, melynek megoldása és költségei a felhasználót terhelik. II AM6000 üzembe helyezési kézikönyv NOTIFIER - PROMATT

3 IKAM6_B.DOC TARTALOMJEGYZÉK AZ AM6000 KÖZPONT ROBBANTOTT ÁBRÁJA 1 A KÖZPONT SZEKRÉNYE 2 A LIB600 HUROKBŐVÍTŐ KÁRTYÁKAT BEFOGADÓ ICA6 SASSZÉ BESZERELÉSE 3 A KÖZPONT ELŐLAPJA 4 A BE600 CPU ALAPKÁRTYA ELRENDEZÉSI RAJZA 5 A BE600 ALAPKÁRTYA CNA (táp és felügyelt hangjelző kimenet) CSATLAKOZÓJA 6 A BE600 ALAPKÁRTYA CN0 (soros interfészek) CSATLAKOZÓJA 6 A BE600 ALAPKÁRTYA CN1 (hurkok és relék) CSATLAKOZÓJA 7 A BPS600 HÁLÓZATI FOGADÓ KÁRTYA ELRENDEZÉSI RAJZA 8 A KÜLSŐ EGYSÉGEK CSATLAKOZTATÁSA A BE600 ALAPKÁRTYÁHOZ 9 AZ ÉRZÉKELŐK ÉS A MODULOK BEKÖTÉSE A CÍMZŐHUROKRA 10 A LIB600 HUROKBŐVÍTŐ KÁRTYA ELRENDEZÉSI RAJZA 11 A LIB600 HUROKVEZÉRLŐ KÁRTYÁK CN1 CSATLAKOZÓJÁNAK KIOSZTÁSA 12 AZ AVPS6 KIEGÉSZÍTŐ TÁPEGYSÉG ELRENDEZÉSI RAJZA 13 A DIA6 KIJELZŐ-KEZELŐ KÁRTYA ELRENDEZÉSI RAJZA 14 A SIB600 OPCIONÁLIS SOROS INTERFÉSZ KÁRTYA ELRENDEZÉSI RAJZA 15 A SIB600 SOROS INTERFÉSZ KÁRTYA CSATLAKOZÓ KIOSZTÁSA 15 A HURKOKRA CSATLAKOZTATHATÓ RENDSZER ELEMEK 16 A HURKOK ÜZEMBE HELYEZÉSE ELŐTT ELVÉGZENDŐ MÉRÉSEK 17 A A hurokellenállás mérése 17 B-C Zárlat ellenőrzése a hurok + és ágai között 17 D-E Zárlat ellenérzése a vezeték árnyékolás és a hurok + és ágai között 17 F-G Zárlat ellenőrzése a központ védőföldje és a hurokágak között 18 H Zárlat ellenőrzése a védőföld és a vezeték árnyékolás között 18 I Az árnyékolás folyamatosságának ellenőrzése 18 J A hurokfeszültségek ellenőrzése 18 A HUROK VEZETÉKEZÉS ÁRNYÉKOLÁSÁNAK BEKÖTÉSE V-OS HÁLÓZATI TÁPLÁLÁS 19 A FŐ TÁPEGYSÉG TERHELHETŐSÉGÉNEK KISZÁMÍTÁSA 19 A tűzjelző rendszer riasztási áramszükségletének kiszámítása 20 A szükséges akkumulátor kapacitás kiszámítása 20 HUROKMÉRÉSI ELLENŐRZŐ LAP 21 NOTIFIER - PROMATT AM6000 üzembe helyezési kézikönyv III

4 IKAM6_B.DOC AM6000 tűzjelző központ műszaki adatok Az alapkivitel jellemzői 4 címezhető hurok, hurkonként 99 analóg intelligens érzékelő és 99 címezhető modul felügyelete 2 beépített soros interfész : - RS232 : soros nyomtató csatlakoztatására - RS232/RS485 : LCD6000 típusú távkezelő egységek és/vagy számítógépes 'terminál emulációs program' csatlakoztatására Hálózati táplálás : 230V AC / 5A -rel biztosítva Beépített 24V/3A tápegység (1.5 A a csatlakoztatott 2 26Ah akkumulátorok töltésére) Kimenetek : - tűzjelzés relé : 30VDC/2A váltó relé - általános hiba relé : 30VDC/2A váltó relé - felügyelt hangjelző kimenet : 27V / 3A ma. EN54 2 szerinti működés Opcionális bővítési lehetőségek : Bővíthető 16 hurokig a 4 hurkos LIB600 kártyák (és az ICA6 szerelő sasszi) segítségével - tűzjelzés relé : 30VDC/2A váltó relé - általános hiba relé : 30VDC/2A váltó relé (A relék a kártya által felügyelt eszközök tűzjelzése vagy hibajelzése esetén aktiválódnak.) SIB600 soros interfész kártya : - A központ szekrényében elhelyezhető - RS232/RS485 interfész : grafikus számítógépes terminál (TG6000, TGSW1) vagy több központot felügyelő Noti-Fire-Net-2000 rendszerhez történő csatlakoztatására - RS485 interfész : a távkijelző egységek csatlakoztatására (ACM16, ACM32, LDM32 ) AVPS6 kiegészítő tápegység : - 24V / 3A szabályozott és áramkorlátozott táp - A központ szekrényébe építhető - A beépített (eredeti) tápegység akkumulátorait használja LCD6000 távkezelő egység : - Megismétli a központ kijelzését és lehetővé teszi az alapkezeléseket a központtól távoli helyen - A központból vagy függetlenül táplálható - Ma. 32 db helyezhető el A hurkokon elhelyezhető eszközök : 1551E, 1251E, CPX551, CPX751 analóg ionizációs füstérzékelők 2551E, 2551HRE, 2251E, SDX551, SDX751 analóg optikai füstérzékelők 5551E, FDX551, 5551RE, 5551HTE analóg hő-, hősebesség vagy maimum hőérzékelők M500ME, MMX1, M501ME, MMX101, M503ME, MMX10 monitor modulok M500CHE, CMX1, CMX2, CMX10R vezérlő modulok - EMA24BR, EMA24FR, DBS24BR hangjelzők - EMA24FRSS hang- fényjelzők - EM402 ajtótartó mágnesek M500XE, ISOX izolátor modulok, illetve B524IE izolátoros aljzat MMX2E hagyományos hurokillesztő modul illetve M512ME hagyományos hurokillesztő modul, integrált törlő kimenettel : vonal füstérzékelő E, 1451E, 2151E, 2451E, 5451E, 4451E hagyományos érzékelők E, 2412E, 2412THE relé kimenetű érzékelők ER, 2151ER relés aljzatú érzékelők EMA24ALR, EMA24AER címezhető hangjelzők M500KAC (SR3TP, ETTP, HG10), FP2-501, FP2-503 címezhető kézi jelzésadók IV AM6000 üzembe helyezési kézikönyv NOTIFIER - PROMATT

5 AZ AM6000 KÖZPONT ROBBANTOTT ÁBRÁJA Előlapi fólia : DIA6M-I : olasz DIA6M-E : angol DIA6M-U : magyar DR6 porzáró ajtó DIA6 kezelő-kijelző kártya BPS600 kártya a hálózati csatlakozáshoz CVCV124 szalagkábel CVCV0125 : 3-leágazású szalagkábel CVCV0117 tápkábel ICA6 sasszé NOTIFIER-PROMATT AM6000 üzembe helyezési kézikönyv DP6 takaró lemez 1. LIB600 hurokbővítő 2. LIB600 hurokbúvítő 3. LIB600 hurokbővítő AVPS6 kiegészítő táp (24V/3A) külön trafóval CVCV0123 szalagkábel IKAM6.DOC BE600 alapkártya (trafóval és szerelő lemezzel) SIB600 opcionális soros if. kártya CAB6 falra szerelhető szekrény

6 A KÖZPONT SZEKRÉNYE 4 db felerősítő furat ma. átmérő : 6 mm 6 db kikönnyített kábelbevezető átmérő : 28 mm 1 db kikönnyített kábelbevezető a szekrény alján átmérő : 28 mm Szekrényajtó 2-2 db kikönnyített kábelbevezető a szekrény alján és tetején átmérő 28 mm AM6000 üzembe helyezési kézikönyv NOTIFIER - PROMATT

7 A LIB600 HUROKBŐVÍTTŐ KÁRTYÁKAT BEFOGADÓ ICA6 SASSZÉ BESZERELÉSE A sasszé beszerelésének lépései : 1. Tekerjük be a 2 db 445-ös távtartót (A) 2. Erősítsük fel a távtartó lemezt (B) a 2 db 4 8 csavarral (C ) 3. Helyezzük a sasszét a zsanérokra (D), majd forgassuk befelé ütközésig (E) NOTIFIER-PROMATT AM6000 üzembe helyezési kézikönyv - 3 -

8 A KÖZPONT ELŐLAPJA LED-ek : TŰZ KIKAPCSOLT (TILTOTT) ESZKÖZ / ZÓNA ÁLTALÁNOS HIBA RENDSZER HIBA ÜZEMEL HANGJELZŐK KIKAPCSOLVA HANGJELZŐK KIKAPCSOLÁSA LÁMPA-TESZT Speciális funkciógombok : ÁLLAPOT OLVASÁS ÁLLAPOT MÓDOSÍTÁS PROGRAMOZÁS SPECIÁLIS FUNKCIÓK ISMÉTLÉS HANGJELZŐK LISTA RENDSZER JELZÉSTÖRLÉS NYUGTÁZÁS VISSZAKAPCSOLÁSA TESZT KILÉPÉS gomb ENTER és 'Szóköz' gombok AM6000 üzembe helyezési kézikönyv NOTIFIER - PROMATT

9 A BE600 CPU ALAPKÁRTYA ELRENDEZÉSI RAJZA IKAM6.DOC Az egyes hurkokra menő lekérdezéseket és az eszközök válaszát jelző LED-ek A kártya TŰZ (riasztás) LED-je (a TŰZ relé állapotát mutatja *) A kártya HIBA LED-je (a HIBA relé állapotát mutatja *) Program EPROM A LIB600 hurokvezérlő kártyák csatlakozója RAM Földzárlat LED A DIA6 kezelő-kijelző kártya csatlakozója Nem használt bővítő csatlakozó A SIB600 kártya csatlakozója RESET nyomógomb A 2. soros interfész állapot LED-jei (Terminál emulációs program / LCD6000 távkezelők) Az 1. soros interész állapot LED-jei (nyomtató) Gyártási szám Termékazonosító A 24V/3.15A tápkimenet biztosítéka A 'Hangjelző kimenet' 3.15A-es bizto A földzárlat figyelés engedélyezésének jumpere 'Akkufesz alacsony' LED 'Táp rendben' LED Az AVPS6 kiegészítő táp csatlakozója A LIB600 kártyák földelő csatlakozói Az AVPS6 kiegészítő táp földelő csatlakozója A SIB600 kártya földelő csatlakozója A BPS600 tápmodul csatlakozója Az akkutöltés jumpere (egy pillanatra rövidre kell zárni, ha a központot akkuról indítjuk) Megjegyzés : A kártyán levő 'TŰZ' relé akkor aktiválódik, ha a kártya által felügyelt hurkok valamelyik eszközéről riasztásjelzés érkezik. A kártya 'HIBA' reléje akkor enged el, ha a kártya által felügyelt hurkok valamelyik eszközéről hibajelzés érkezik vagy valamilyen rendszerhiba van. Nyugalmi helyzetben a Hiba relé meghúzott állapotban van. NOTIFIER-PROMATT AM6000 üzembe helyezési kézikönyv - 5 -

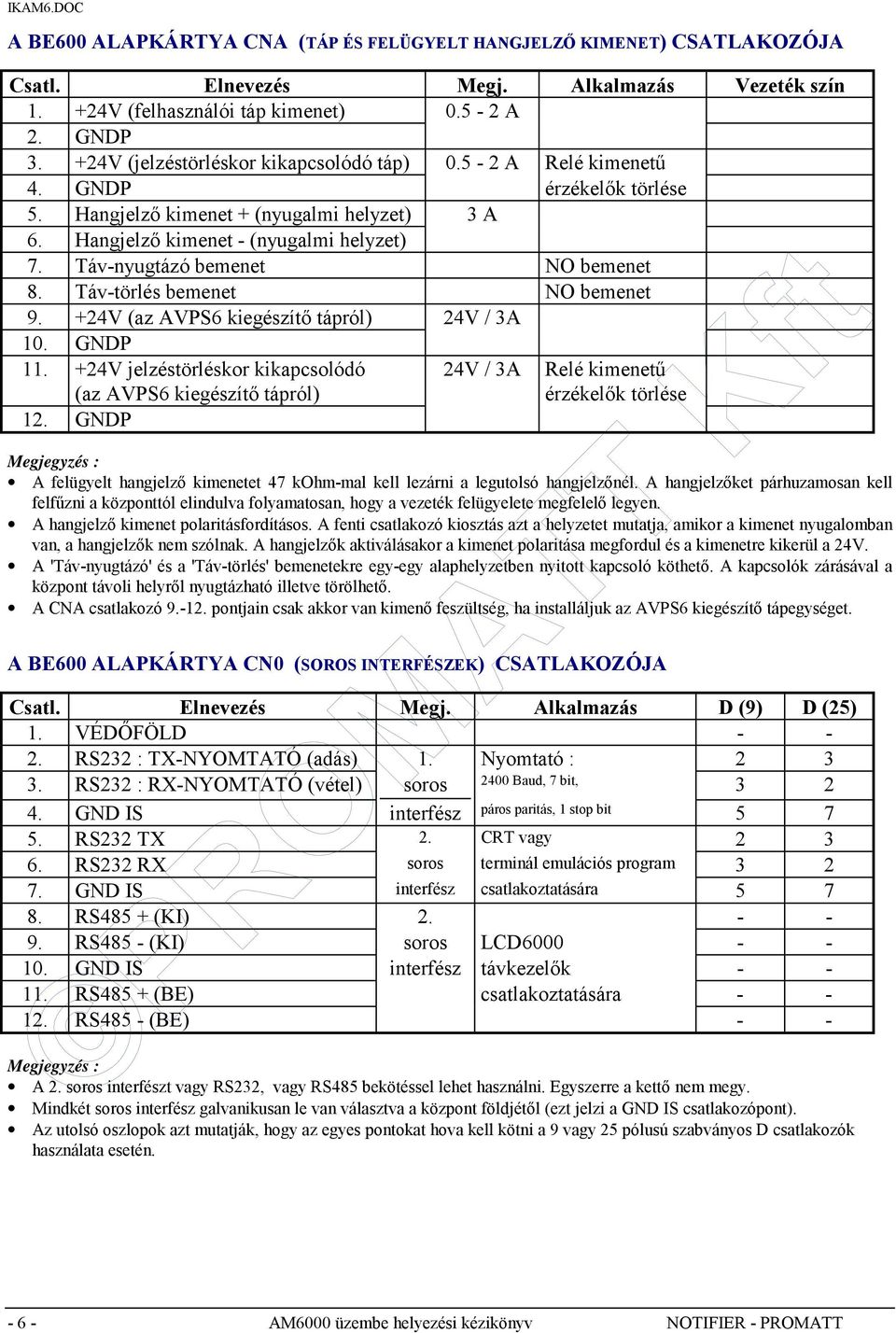

10 A BE600 ALAPKÁRTYA CNA (TÁP ÉS FELÜGYELT HANGJELZŐ KIMENET) CSATLAKOZÓJA Csatl. Elnevezés Megj. Alkalmazás Vezeték szín V (felhasználói táp kimenet) A 2. GNDP V (jelzéstörléskor kikapcsolódó táp) A Relé kimenetű 4. GNDP érzékelők törlése 5. Hangjelző kimenet + (nyugalmi helyzet) 3 A 6. Hangjelző kimenet - (nyugalmi helyzet) 7. Táv-nyugtázó bemenet NO bemenet 8. Táv-törlés bemenet NO bemenet V (az AVPS6 kiegészítő tápról) 24V / 3A 10. GNDP V jelzéstörléskor kikapcsolódó (az AVPS6 kiegészítő tápról) 24V / 3A Relé kimenetű érzékelők törlése 12. GNDP Megjegyzés : A felügyelt hangjelző kimenetet 47 kohm-mal kell lezárni a legutolsó hangjelzőnél. A hangjelzőket párhuzamosan kell felfűzni a központtól elindulva folyamatosan, hogy a vezeték felügyelete megfelelő legyen. A hangjelző kimenet polaritásfordításos. A fenti csatlakozó kiosztás azt a helyzetet mutatja, amikor a kimenet nyugalomban van, a hangjelzők nem szólnak. A hangjelzők aktiválásakor a kimenet polaritása megfordul és a kimenetre kikerül a 24V. A 'Táv-nyugtázó' és a 'Táv-törlés' bemenetekre egy-egy alaphelyzetben nyitott kapcsoló köthető. A kapcsolók zárásával a központ távoli helyről nyugtázható illetve törölhető. A CNA csatlakozó pontjain csak akkor van kimenő feszültség, ha installáljuk az AVPS6 kiegészítő tápegységet. A BE600 ALAPKÁRTYA CN0 (SOROS INTERFÉSZEK) CSATLAKOZÓJA Csatl. Elnevezés Megj. Alkalmazás D (9) D (25) 1. VÉDŐFÖLD RS232 : TX-NYOMTATÓ (adás) 1. Nyomtató : RS232 : RX-NYOMTATÓ (vétel) soros 2400 Baud, 7 bit, GND IS interfész páros paritás, 1 stop bit RS232 TX 2. CRT vagy RS232 RX soros terminál emulációs program GND IS interfész csatlakoztatására RS485 + (KI) RS485 - (KI) soros LCD GND IS interfész távkezelők RS485 + (BE) csatlakoztatására RS485 - (BE) - - Megjegyzés : A 2. soros interfészt vagy RS232, vagy RS485 bekötéssel lehet használni. Egyszerre a kettő nem megy. Mindkét soros interfész galvanikusan le van választva a központ földjétől (ezt jelzi a GND IS csatlakozópont). Az utolsó oszlopok azt mutatják, hogy az egyes pontokat hova kell kötni a 9 vagy 25 pólusú szabványos D csatlakozók használata esetén AM6000 üzembe helyezési kézikönyv NOTIFIER - PROMATT

11 A BE600 ALAPKÁRTYA CN1 (HURKOK ÉS RELÉK) CSATLAKOZÓJA Csatl. Elnevezés Megj. Hurokszám Szín 1. A1+ (1) 2. A1-1. HUROK 3. B1+ (1) 4. B1-5. Kábel árnyékolás (2) 6. A2+ (1) 7. A2-2. HUROK 8. B2+ (1) 9. B2-10. Kábel árnyékolás (2) 11. A3+ (1) 12. A3-3. HUROK 13. B3+ (1) 14. B3-15. Kábel árnyékolás (2) 16. A4+ (1) 17. A4-4. HUROK 18. B4+ (1) 19. B4-20. Kábel árnyékolás (2) 21. TŰZ relé NO 22. TŰZ relé KÖZÖS 30V / 3A 23. TŰZ relé NC 24. HIBA relé NO Hibamentes esetben 25. HIBA relé KÖZÖS 30V / 3A a KÖZÖS és a NO között 26. HIBA relé NC van kontaktus Megjegyzés : 1. Ha a hurkot 'visszatérő' típusúra programozzuk, akkor kimenő vezetékőár az 'A' oldal, míg a visszatérő vezetékpár a 'B' oldal. 2. Mindig csak a kimenő ('A' oldal) árnyékolását kössük le a központnál, egyébként földhurkot kapunk. Az árnyékolást lehetőleg a központ szekrényénél kössük le a védőföldre, ha nem muszáj ne hozzuk be a központba. 3. A kártya 'TŰZ' és 'HIBA' reléje feszültségmentes váltóérintkezőkkel rendelkezik. Csak ohmikus terhelést vezéreljünk velük. A 'TŰZ' relé meghúz, ha az hurkon levő eszközök bármelyike riasztást jelez. A 'HIBA' relé elenged, ha az hurkon levő eszközök bármelyike hibát jelez vagy rendszerhiba van. Nyugalmi helyzetben (hibamentes esetben) a Hiba relé meghúzott állapotú. NO : alaphelyzetben nyitott (záró) érintkező (normally open) NC : alaphelyzetben zárt (nyitó) érintkező (normally closed) NOTIFIER-PROMATT AM6000 üzembe helyezési kézikönyv - 7 -

12 A BPS600 HÁLÓZATI FOGADÓ KÁRTYA ELRENDEZÉSI RAJZA LD1 : a központ üzemel LD4 : a kiegészítő táp üzemel LD3 : az akkutöltés működik LD2 : Az elsődleges táp üzemel catlakozója A védőföld és a táp '-' pontjának jumpere nincs összeköteve összekötve A BE600 alapkártya táp A TAM6-P trafó (elsődleges táp) szekunder oldala F3 : akkutöltő rész biztosítéka (3.15A) F2 : elsődleges táp biztosítéka (4A) F4 : kiegészítő táp biztosítéka (4A) A TAM6-S trafó (kiegészítő táp) szekunder oldala F5 : akku biztosítéka F1 : hálózati (230VAC) biztosíték (5A) A TAM6-P és TAM6-S trafók hálózati (primer) oldala A hálózati (230VAC) bekötés csatlakozója AM6000 üzembe helyezési kézikönyv NOTIFIER - PROMATT

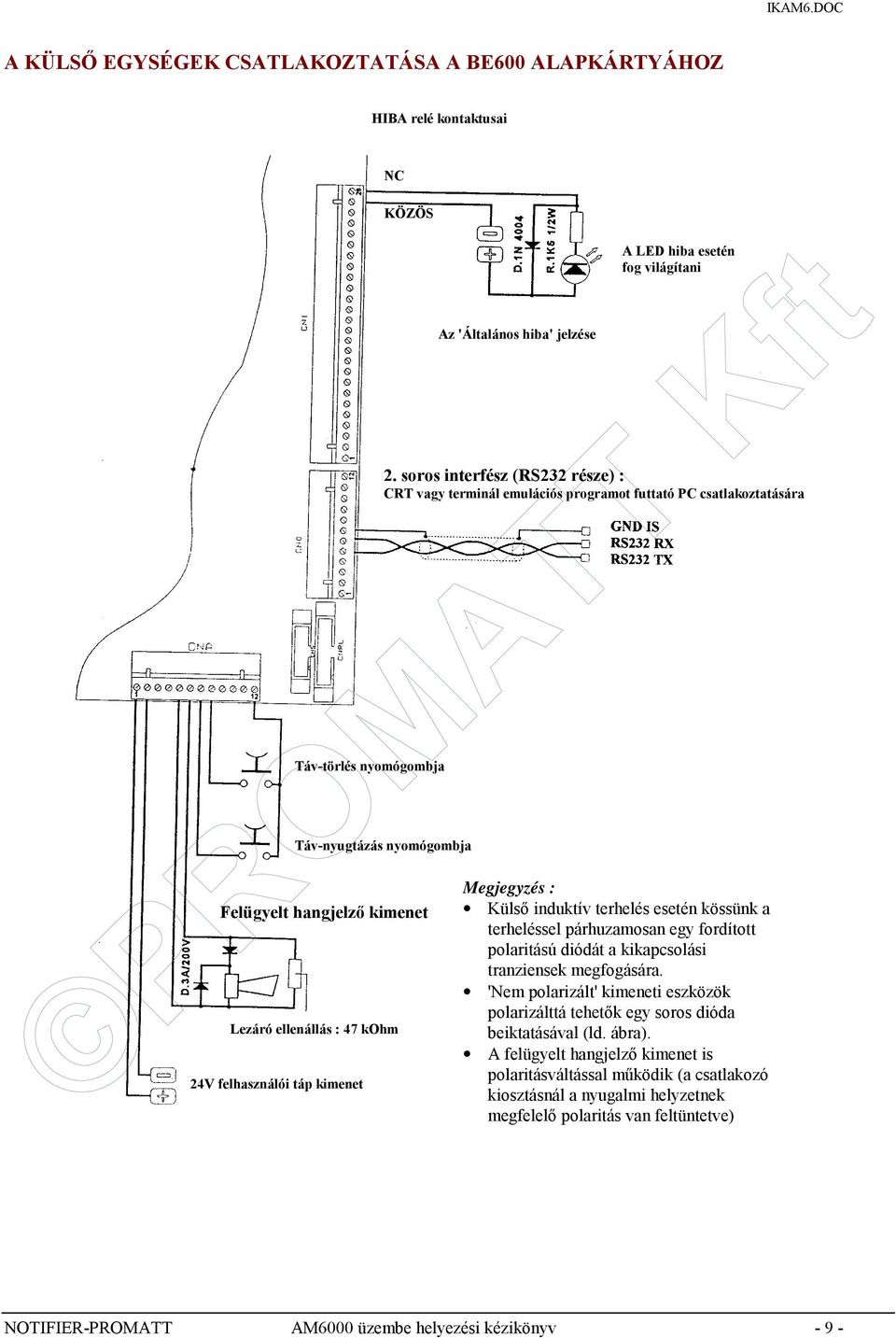

13 A KÜLSŐ EGYSÉGEK CSATLAKOZTATÁSA A BE600 ALAPKÁRTYÁHOZ HIBA relé kontaktusai 24V felhasználói táp kimenet Táv-törlés nyomógombja NC KÖZÖS Az 'Általános hiba' jelzése 2. soros interfész (RS232 része) : CRT vagy terminál emulációs programot futtató PC csatlakoztatására Táv-nyugtázás nyomógombja Felügyelt hangjelző kimenet Lezáró ellenállás : 47 kohm A LED hiba esetén fog világítani Megjegyzés : Külső induktív terhelés esetén kössünk a terheléssel párhuzamosan egy fordított polaritású diódát a kikapcsolási tranziensek megfogására. 'Nem polarizált' kimeneti eszközök polarizálttá tehetők egy soros dióda beiktatásával (ld. ábra). A felügyelt hangjelző kimenet is polaritásváltással működik (a csatlakozó kiosztásnál a nyugalmi helyzetnek megfelelő polaritás van feltüntetve) NOTIFIER-PROMATT AM6000 üzembe helyezési kézikönyv - 9 -

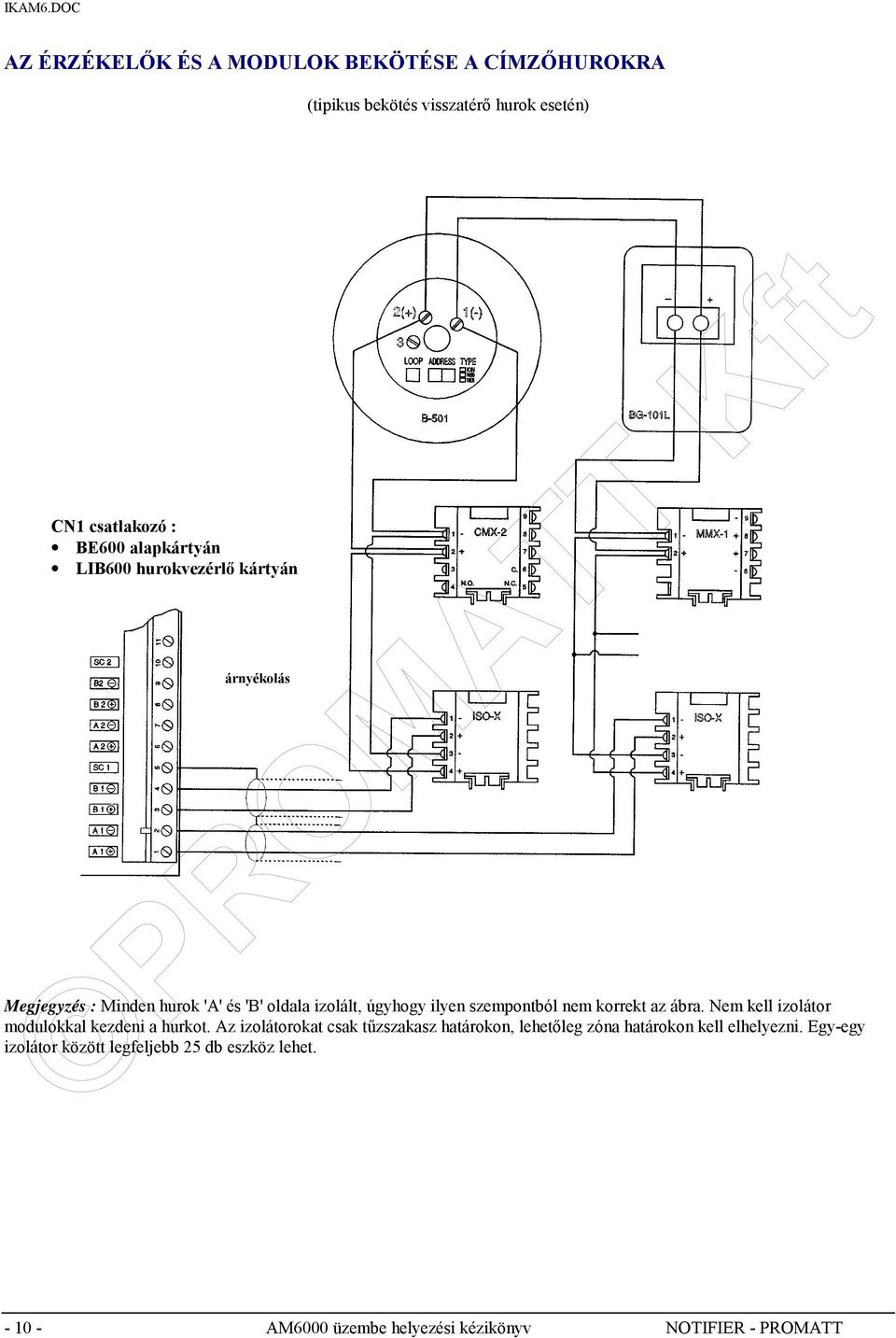

14 AZ ÉRZÉKELŐK ÉS A MODULOK BEKÖTÉSE A CÍMZŐHUROKRA (tipikus bekötés visszatérő hurok esetén) CN1 csatlakozó : BE600 alapkártyán LIB600 hurokvezérlő kártyán árnyékolás Megjegyzés : Minden hurok 'A' és 'B' oldala izolált, úgyhogy ilyen szempontból nem korrekt az ábra. Nem kell izolátor modulokkal kezdeni a hurkot. Az izolátorokat csak tűzszakasz határokon, lehetőleg zóna határokon kell elhelyezni. Egy-egy izolátor között legfeljebb 25 db eszköz lehet AM6000 üzembe helyezési kézikönyv NOTIFIER - PROMATT

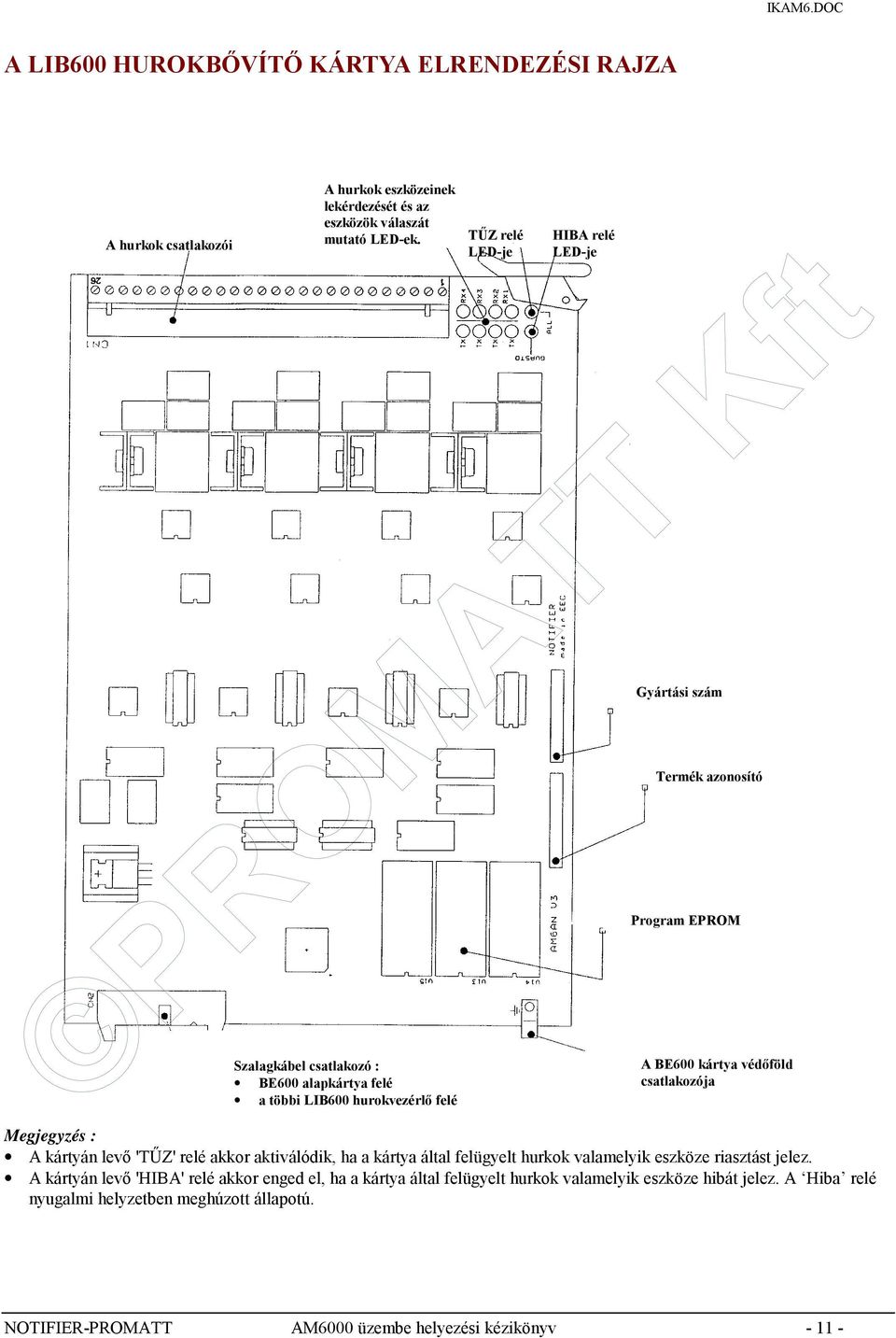

15 A LIB600 HUROKBŐVÍTŐ KÁRTYA ELRENDEZÉSI RAJZA A hurkok csatlakozói A hurkok eszközeinek lekérdezését és az eszközök válaszát mutató LED-ek. TŰZ relé LED-je HIBA relé LED-je Gyártási szám Termék azonosító Program EPROM Szalagkábel csatlakozó : BE600 alapkártya felé a többi LIB600 hurokvezérlő felé A BE600 kártya védőföld csatlakozója Megjegyzés : A kártyán levő 'TŰZ' relé akkor aktiválódik, ha a kártya által felügyelt hurkok valamelyik eszköze riasztást jelez. A kártyán levő 'HIBA' relé akkor enged el, ha a kártya által felügyelt hurkok valamelyik eszköze hibát jelez. A Hiba relé nyugalmi helyzetben meghúzott állapotú. NOTIFIER-PROMATT AM6000 üzembe helyezési kézikönyv

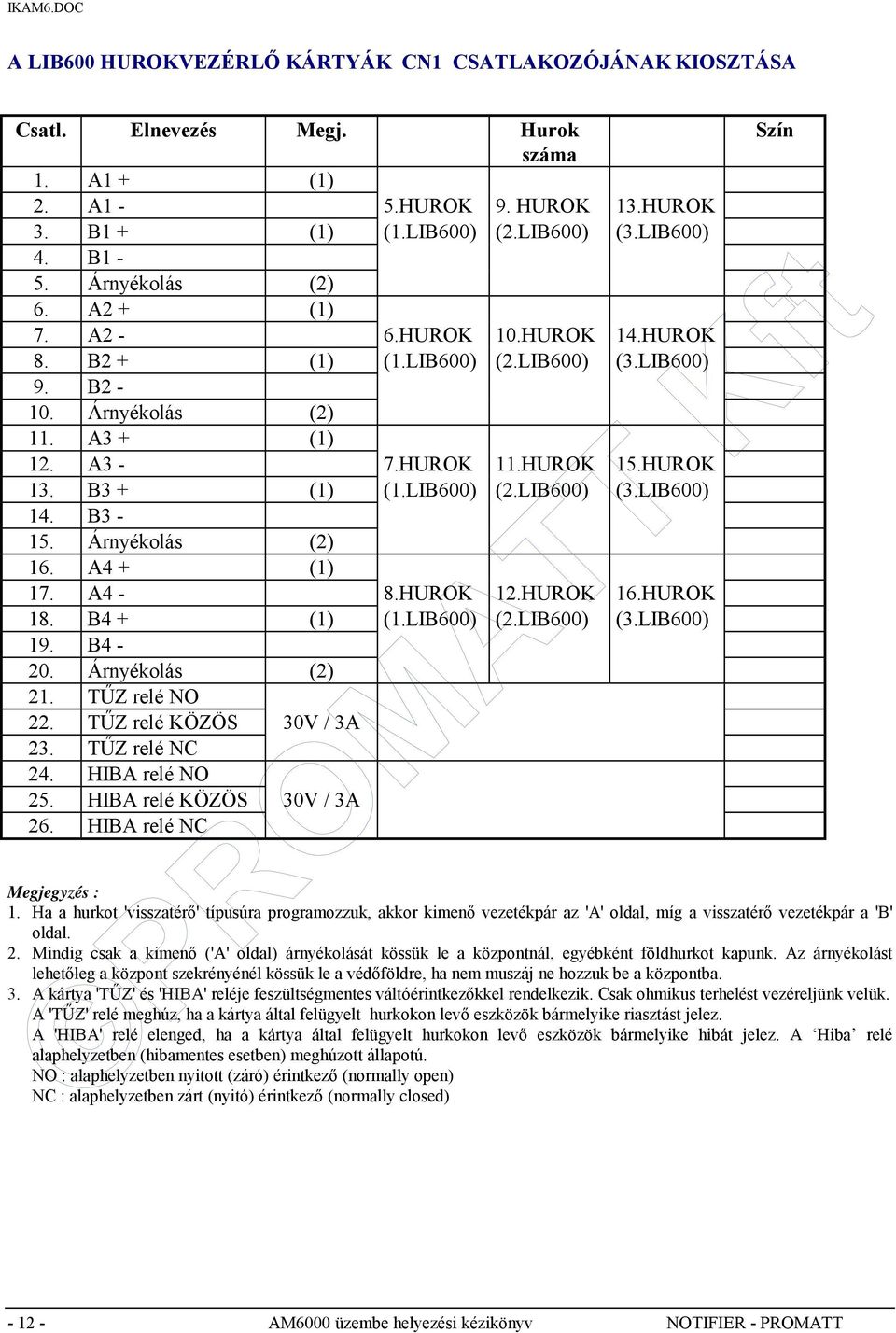

16 A LIB600 HUROKVEZÉRLŐ KÁRTYÁK CN1 CSATLAKOZÓJÁNAK KIOSZTÁSA Csatl. Elnevezés Megj. Hurok száma 1. A1 + (1) 2. A1-5.HUROK 9. HUROK 13.HUROK 3. B1 + (1) (1.LIB600) (2.LIB600) (3.LIB600) 4. B1-5. Árnyékolás (2) 6. A2 + (1) 7. A2-6.HUROK 10.HUROK 14.HUROK 8. B2 + (1) (1.LIB600) (2.LIB600) (3.LIB600) 9. B2-10. Árnyékolás (2) 11. A3 + (1) 12. A3-7.HUROK 11.HUROK 15.HUROK 13. B3 + (1) (1.LIB600) (2.LIB600) (3.LIB600) 14. B3-15. Árnyékolás (2) 16. A4 + (1) 17. A4-8.HUROK 12.HUROK 16.HUROK 18. B4 + (1) (1.LIB600) (2.LIB600) (3.LIB600) 19. B4-20. Árnyékolás (2) 21. TŰZ relé NO 22. TŰZ relé KÖZÖS 30V / 3A 23. TŰZ relé NC 24. HIBA relé NO 25. HIBA relé KÖZÖS 30V / 3A 26. HIBA relé NC Megjegyzés : 1. Ha a hurkot 'visszatérő' típusúra programozzuk, akkor kimenő vezetékpár az 'A' oldal, míg a visszatérő vezetékpár a 'B' oldal. 2. Mindig csak a kimenő ('A' oldal) árnyékolását kössük le a központnál, egyébként földhurkot kapunk. Az árnyékolást lehetőleg a központ szekrényénél kössük le a védőföldre, ha nem muszáj ne hozzuk be a központba. 3. A kártya 'TŰZ' és 'HIBA' reléje feszültségmentes váltóérintkezőkkel rendelkezik. Csak ohmikus terhelést vezéreljünk velük. A 'TŰZ' relé meghúz, ha a kártya által felügyelt hurkokon levő eszközök bármelyike riasztást jelez. A 'HIBA' relé elenged, ha a kártya által felügyelt hurkokon levő eszközök bármelyike hibát jelez. A Hiba relé alaphelyzetben (hibamentes esetben) meghúzott állapotú. NO : alaphelyzetben nyitott (záró) érintkező (normally open) NC : alaphelyzetben zárt (nyitó) érintkező (normally closed) Szín AM6000 üzembe helyezési kézikönyv NOTIFIER - PROMATT

17 AZ AVPS6 KIEGÉSZÍTŐ TÁPEGYSÉG ELRENDEZÉSI RAJZA LD1L LED : a kiegészítő táp működik Termék azonosító F1L : a kiegészítő tápkimenet biztosítéka (3..15 A) Védöföld csatlakozója (BE600 kártyához kell kötni) Szalagkábel csatlakozó a BE600 alapkártya felé NOTIFIER-PROMATT AM6000 üzembe helyezési kézikönyv

18 A DIA6 KIEJLZŐ-KEZELŐ KÁRTYA ELRENDEZÉSI RAJZA A kijelző kontraszt állító potmétere A 'CPU RESET vagy WATCH- DOG HIBA' törlésére szolgáló gomb Megjegyzések : A billentyűzet csatlakozója Írás engedélyező jumper Termék azonosító Gyártási szám Szalagkábel csatlakozó a BE600 alapkártya felé Csak az 'Írás engedélyező jumper' engedélyezett állásában lehet belépni a központ 'programozás' üzemmódjába. Ez a jumper engedélyezi / tiltja a BE600 kártyán elhelyezett nem felejtő 'flash' memóriába történő beírást. Ha a központ programja valamilyen külső zavar miatt eltéved, vagy miután az UPDL600 programmal új konfigurációs adatokat töltünk a központba, a központ újraindul és a 'CPU RESET VAGY WATCH-DOG HIBA' hibaüzenettel jelzi az újraindulását. Ezt a hibát nem lehet a 'Jelzéstörlés' gombbal letörölni, csak a DIA6 kártyán levő törlő gomb megnyomásával! AM6000 üzembe helyezési kézikönyv NOTIFIER - PROMATT

19 A SIB600 OPCIONÁLIS SOROS INTERFÉSZ KÁRTYA ELRENDEZÉSI RAJZA A SIB600 kártya 2 darab soros interfészt tartalmaz, melyek közül az 1. a bekötéstől függően RS232 vagy RS485 lehet, míg a 2. csak RS485. A SIB600 kárty1. interfészén keresztül csatlakoztathatunk a központhoz : az UPDL600 feltöltő/lekérdező programot futtató számítógépet (RS232 vagy RS485), Számítógépes felügyeleti terminált (RS232 vagy RS485), A NOTI-FIER-NET-2000 számítógépes felügyeleti rendszert, mely több központot felügyel (RS485), A SIB600 kárty1. interfészén keresztül csatlakoztathatunk a központhoz : Távkijelző modulokat (RS485). Szalagkábel csatlakozó a BE600 alapkártya felé Megjegyzés : Jumper RS485 állásában : 2-vezetékes nyílt vona Jumper RS422 állásában : 4-vezetékes (kimenő-visszatérő) zárt vonal Az RS232 interfészt legfeljebb 15 távolságig használjuk. E távolság felett mindig az RS485 vonal az ajánlott. Csatlakoztatható távkijelzők típusai : ACM16, ACM32, LDM32, ACM8R, illetve ezek bővítő moduljai A SIB600 OPCIONÁLIS SOROS INTERFÉSZ KÁRTYA CSATLAKOZÓ KIOSZTÁSA Csatl. Elnevezés IT485 PC-n levő csatlakozó bekötése 9 pólusú D 25 pólusú D 1. VÉDŐFÖLD 2. RTS CTS 4. RS232 TX AZ UPDL RX FELTÖLTŐ GND PROGRAM LIN + (KI) vagy A 4 8. LIN - (BE) FELÜGYELETI GND PC CSATLA- árnyékolás 10. RS485 LIN + (BE) KOZTATÁSA 11. LIN - (KI) LIN + (KI) A LIN - (KI) TÁVKIJELZŐ 14. RS485 GND MODULOK 15. LIN + (BE) CSATLAKOZ- 16. LIN - (BE) TATÁSÁRA NOTIFIER-PROMATT AM6000 üzembe helyezési kézikönyv

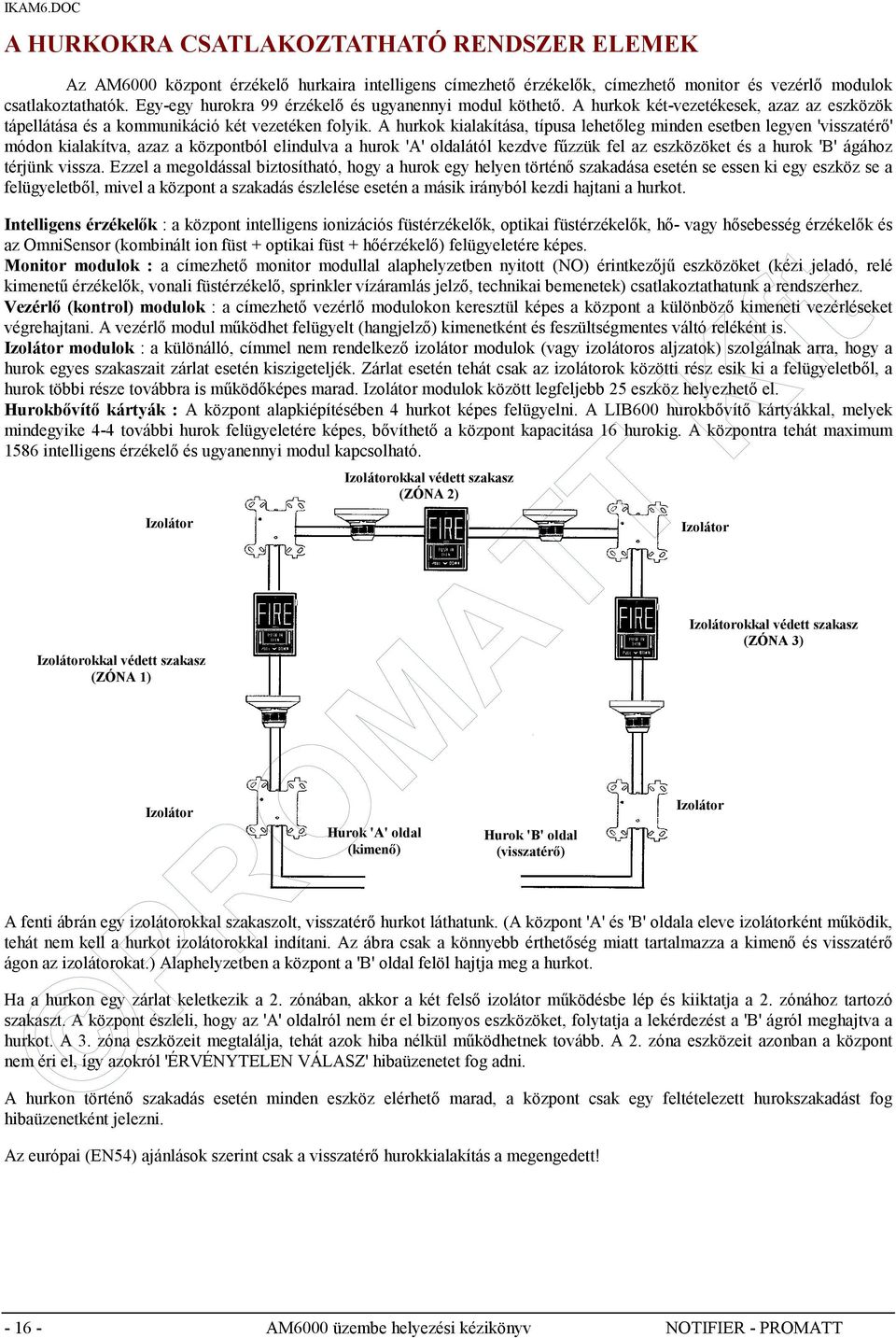

20 A HURKOKRA CSATLAKOZTATHATÓ RENDSZER ELEMEK Az AM6000 központ érzékelő hurkaira intelligens címezhető érzékelők, címezhető monitor és vezérlő modulok csatlakoztathatók. Egy-egy hurokra 99 érzékelő és ugyanennyi modul köthető. A hurkok két-vezetékesek, azaz az eszközök tápellátása és a kommunikáció két vezetéken folyik. A hurkok kialakítása, típusa lehetőleg minden esetben legyen 'visszatérő' módon kialakítva, azaz a központból elindulva a hurok 'A' oldalától kezdve fűzzük fel az eszközöket és a hurok 'B' ágához térjünk vissza. Ezzel a megoldással biztosítható, hogy a hurok egy helyen történő szakadása esetén se essen ki egy eszköz se a felügyeletből, mivel a központ a szakadás észlelése esetén a másik irányból kezdi hajtani a hurkot. Intelligens érzékelők : a központ intelligens ionizációs füstérzékelők, optikai füstérzékelők, hő- vagy hősebesség érzékelők és az OmniSensor (kombinált ion füst + optikai füst + hőérzékelő) felügyeletére képes. Monitor modulok : a címezhető monitor modullal alaphelyzetben nyitott (NO) érintkezőjű eszközöket (kézi jeladó, relé kimenetű érzékelők, vonali füstérzékelő, sprinkler vízáramlás jelző, technikai bemenetek) csatlakoztathatunk a rendszerhez. Vezérlő (kontrol) modulok : a címezhető vezérlő modulokon keresztül képes a központ a különböző kimeneti vezérléseket végrehajtani. A vezérlő modul működhet felügyelt (hangjelző) kimenetként és feszültségmentes váltó reléként is. Izolátor modulok : a különálló, címmel nem rendelkező izolátor modulok (vagy izolátoros aljzatok) szolgálnak arra, hogy a hurok egyes szakaszait zárlat esetén kiszigeteljék. Zárlat esetén tehát csak az izolátorok közötti rész esik ki a felügyeletből, a hurok többi része továbbra is működőképes marad. Izolátor modulok között legfeljebb 25 eszköz helyezhető el. Hurokbővítő kártyák : A központ alapkiépítésében 4 hurkot képes felügyelni. A LIB600 hurokbővítő kártyákkal, melyek mindegyike 4-4 további hurok felügyeletére képes, bővíthető a központ kapacitása 16 hurokig. A központra tehát maimum 1586 intelligens érzékelő és ugyanennyi modul kapcsolható. Izolátor Izolátorokkal védett szakasz (ZÓNA 1) Izolátor Izolátorokkal védett szakasz (ZÓNA 2) Hurok 'A' oldal (kimenő) Hurok 'B' oldal (visszatérő) A fenti ábrán egy izolátorokkal szakaszolt, visszatérő hurkot láthatunk. (A központ 'A' és 'B' oldala eleve izolátorként működik, tehát nem kell a hurkot izolátorokkal indítani. Az ábra csak a könnyebb érthetőség miatt tartalmazza a kimenő és visszatérő ágon az izolátorokat.) Alaphelyzetben a központ a 'B' oldal felöl hajtja meg a hurkot. Ha a hurkon egy zárlat keletkezik a 2. zónában, akkor a két felső izolátor működésbe lép és kiiktatja a 2. zónához tartozó szakaszt. A központ észleli, hogy az 'A' oldalról nem ér el bizonyos eszközöket, folytatja a lekérdezést a 'B' ágról meghajtva a hurkot. A 3. zóna eszközeit megtalálja, tehát azok hiba nélkül működhetnek tovább. A 2. zóna eszközeit azonban a központ nem éri el, így azokról 'ÉRVÉNYTELEN VÁLASZ' hibaüzenetet fog adni. A hurkon történő szakadás esetén minden eszköz elérhető marad, a központ csak egy feltételezett hurokszakadást fog hibaüzenetként jelezni. Az európai (EN54) ajánlások szerint csak a visszatérő hurokkialakítás a megengedett! Izolátor Izolátorokkal védett szakasz (ZÓNA 3) Izolátor AM6000 üzembe helyezési kézikönyv NOTIFIER - PROMATT

21 A HURKOK ÜZEMBE HELYEZÉSE ELŐTT ELVÉGZENDŐ MÉRÉSEK Lehetőleg mindig visszatérő hurokkialakítást használjunk. Bár a központ tud működni nyílt hurkokkal vagy 'T' elágazású hurkokkal is, de ezek nem biztosítanak megfelelő védelmet egy-egy hurkon előforduló hiba esetén. A vezetékezéshez használjunk mindig árnyékolt tűzjelző kábelt. Egy-egy hurok vezetékezésekor két nagyon fontos paramétert kell betartani : 1. Egy hurok össz ellenállása nem lehet 40 Ohm-nál nagyobb! 2. Egy hurok össz hossza (központtól-központig) nem haladhatja meg a 3000 métert! A. A HUROKELLENÁLLÁS MÉRÉSE : árnyékolás Húzzuk le a hurok csatlakozóját a központnál. Zárjuk rövidre a hurkon levő izolátorok '+' ágát ideiglenesen. A hurok 'A' oldali vezetékeit zárjuk rövidre. Mérjük meg az ellenállást a hurok 'B' ágán, (majd szüntessük meg az áthidalást az izolátorok '+' ágán). (Hasonlóan jó mérés, ha az 'A-' és 'B-' vezetékek ellenállását mérjük meg és a kapott ellenállás értéket megszorozzuk kettővel. Így nem kell az izolátorok '+' ágát ideiglenesen rövidre zárogatni.) Hurok 'B' oldal Visszatérő (style6) hurokkialakítás 'T' elágazás nélkül Hurok 'A' oldal D C ellen állásm érő A kapott érték 40 Ohm alatt kell legyen! 'B ' o ldal ''A ' o ld a l A hurkok első üzembe helyezése előtt még az alábbi méréseket is el kell végezni! (Az alábbi méréseknél csak kisfeszültségű műszert szabad használni, ha a modulok, izolátorok már a hurokra vannak kötve! A vezetékek szigetelési ellenállását szigetelés mérő, nagyfeszültségű műszerrel úgy mérjük meg, hogy ne legyenek eszközök a hurokra csatlakoztatva!) B.-C. ZÁRLAT ELLENŐRZÉSE A HUROK '+' ÉS '-' ÁGA KÖZÖTT : b) Kapcsoljuk a hurok '+' ágát a műszer '+', míg a hurok '-' ágát a műszer '-' bemenetére és mérjük meg az ellenállást. (Az ellenállásnak 1 Mohm-nál nagyobbnak kell lenni!) c) Kapcsoljuk a hurok '-' ágát a műszer '+', míg a hurok '+' ágát a műszer '-' bemenetére és mérjük meg az ellenállást. (Az ellenállásnak Mohm között kell lenni!) Megjegyzés : Ha a mért ellenállás értékek jelentősen eltérnek a megadottól, akkor valószínűleg egy vagy több érzékelőt/modult fordított polaritással kötöttünk a hurokra. D.-E.. A VEZETÉK ÁRNYÉKOLÁS ÉS A HUROK '+' ÉS '-' ÁGA KÖZÖTTI ZÁRLAT ELLENŐRZÉSE : A hurokágak és az árnyékolás közötti ellenállásnak 15 MOhm felett kell lenni. sem NOTIFIER-PROMATT AM6000 üzembe helyezési kézikönyv

22 F.-G. A KÖZPONT VÉDŐFÖLDJE ÉS A HUROKÁGAK KÖZTI ZÁRLAT ELLENŐRZÉSE : A központ védőföldje és a hurokágak közötti ellenállásnak 15 MOhm felett kell lenni. H. A KÖZPONT VÉDŐFÖLDJE ÉS AZ ÁRNYÉKOLÁS KÖZTI ZÁRLAT ELLENŐRZÉSE : A központ védőföldje és a hurok árnyékolás közötti ellenállásnak 15 MOhm felett kell lenni. I. AZ ÁRNYÉKOLÁS FOLYTONOSSÁGÁNAK ELLENŐRZÉSE A címzőhurok elmenő (B) és visszatérő (A) oldali árnyékolásának folytonosnak kell lennie Méréskor ma Ohm nagyságrendű lehet a hurok hosszának függvényében. Magasabb érték esetén újra ellenőrizni kell (sajnos), hogy hol szakad meg az árnyékolás folytonossága. Az egyes eszközöknél az árnyékolás bekötésekor vigyázni kell arra, hogy más vezetékhez, vagy az épület fémes részeihez ne érjen hozzá. Az elmenő oldali (B) ág árnyékolását a következő fejezetben leírtak szerint kell a központnál bekötni. J. A HUROKFESZÜLTSÉGEK ELLENŐRZÉSE Ha már bekapcsoltuk a központot és bekötöttük a hurkokat, de a hurkokra még nem programoztunk eszközöket, akkor a hurokfeszültségnek 24V-nak kell lennie. Ha ilyenkor 14V-nál kisebb feszültséget mérünk, akkor nagy valószínűséggel legalább egy eszközt fordított polaritással kötöttünk be. A hurkokra vonatkozó maimális ellenállásértékek a különböző hurokhosszak esetén az alábbi méretű tűzjelző vezetékekkel teljesíthetők : 500 méterig: mm 2 árnyékolt tűzjelző kábel 1000 méterig : 2 1 mm 2 árnyékolt tűzjelző kábel 1500 méterig : mm 2 árnyékolt tűzjelző kábel 2000 méterig : 2 2 mm 2 árnyékolt tűzjelző kábel 2500 méterig : mm 2 árnyékolt tűzjelző kábel 3000 méterig : 2 3 mm 2 árnyékolt tűzjelző kábel A HUROK VEZETÉKEZÉS ÁRNYÉKOLÁSÁNAK BEKÖTÉSE A vezeték árnyékolása legyen végig folyamatos. (Az érzékelők aljzatában külön kapocspont szolgál az árnyékolás bekötésére.) Az árnyékolást csak egy helyen - lehetőleg a hurok 'B' ágán - kössük le a központnál, máshol ne közösítsük semmivel! Különböző vezeték csatornázás esetén az alábbi példák szerint kössük le az árnyékolást : Fém-csatornában vezetett kábelezés esetén az árnyékolást kössük össze a hurok '-' vezetékével. Az árnyékolás ne érjen hozzá a központ házához. ( -) Ha a vezetéket szabadon vagy nem fém kábelcsatornában vezetjük, akkor a vezeték árnyékolását kössük a központ házához, ne vigyük be a központba. A hurkok kialakításáról és a hurkokra köthető eszközökről részletes információk olvashatók a 'Felhasználói segédlet a Notifier / System Sensor intelligens tűzjelző rendszerekhez' c. kézikönyvben AM6000 üzembe helyezési kézikönyv NOTIFIER - PROMATT

23 220V-OS HÁLÓZATI TÁPLÁLÁS IKAM6.DOC A tűzjelző központ elsődleges áramforrását, a 220V-os 50 Hz-es hálózati csatlakoztatást az épület hálózati táplálásától független, a tűzvédelmi főkapcsoló előtt elágazó, védőfölddel ellátott, függetlenül biztosított, csak a tűzjelző rendszer számára fenntartott, és 'Tűzjelző' felirattal ellátott ágról kell biztosítani. A hálózati tápláláshoz megfelelő keresztmetszetű, kettős szigetelésű, legalább 600V átütési szilárdságú, a szabványoknak megfelelő vezetéket kell használni. 1. táblázat : a tűzjelző rendszer hálózati áramszükséglete Eszköz típusa Eszközök száma Szorozva Eszközönkénti áramfelvétel (A) Összes áramfelvétel Fő tápegység AVPS6 : kiegészítő tápegység ma A teljes áramszükséglet a 220V-os hálózatról (A) : A FŐ TÁPEGYSÉG TERHELHETŐSÉGÉNEK KISZÁMÍTÁSA Az AM6000 központ fő tápegysége biztosítja az áramot az összes belső áramkör és a csatlakoztatott külső áramkörök részére a tűzjelző rendszer nyugalmi állapotában. A nyugalmi áramfelvétel számításához a 2. táblázat használható. A 3. táblázat segítségével számítható ki a rendszer többlet áramszükséglete riasztási állapotban. Sem a nyugalmi, sem a riasztáskori áramszükséglet nem haladhatja meg a fő tápegység terhelhetőségi adatait. A központ fő tápegysége 24V egyenfeszültséget szolgáltat 3 A terhelhetőséggel. A kiegészítő tápegység (AVPS6) további 3 A-t biztosít 24 V-on a külső eszközök részére. A 2. táblázatban csak azokat az eszközöket kell szerepeltetni, melyek a rendszer nyugalmi állapotában is fogyasztanak (pl. tűzgátló ajtók tartó mágnesei is). A 3. táblázatban kell feltüntetni azokat az eszközöket és fogyasztásaikat, amelyek riasztáskor működnek, illetve lépnek működésbe. 2. táblázat : a tűzjelző rendszer nyugalmi áramfelvétele 24V-ról Eszköz típusa Eszközök száma Szorozva Eszközönkénti áramfelvétel (A) Összes áramfelvétel (A) BE (4 hurkos alapkártya) LIB600 (ma 3 db) (4 hurkos bővítő modul) SIB Soros interfész kártya (ma. 1 db) Érzékelők / Modulok 2251E, 1251E, 5551E, 5551RE OmniSensor (3251E) M500ME, M501ME, M503ME, M500CHE, M500KAC, FP2-50 M500XE izolátor Távkijelző modulok : ACM16AT, ACM32A, AEM16AT, AEM32A LDM32 LED vezérlő távkijelzők ld. LDM kézikönyv NIB LCD6000 távkezelő Egyéb külső eszközök (bekapcsolt relék, stb) A teljes nyugalmi áramszükséglet a 24V-os tápkimenetről (A) : Megjegyzés : a 2. táblázatban kiszámított áramérték nem haladhatja meg az alábbi értékeket : - 3 A : a fő tápegység esetén - 3 A : a kiegészítő tápegység esetén (AVPS6) NOTIFIER-PROMATT AM6000 üzembe helyezési kézikönyv

24 A TŰZJELZŐ RENDSZER RIASZTÁSI ÁRAMSZÚKSÉGLETÉNEK KISZÁMÍTÁSA A 3. táblázat segítségével számolhatjuk ki a tűzjelző rendszer többlet áramszükségletét egy-egy riasztás alatt. A rendszer áramfelvétele 24 V-ról riasztás alatt nem haladhatja meg a 3 A-t. A 3. táblázatban fel kell tüntetni az összes riasztáskor működő vagy működésbe lépő eszközt. 3. táblázat : a tűzjelző rendszer áramfelvétele 24V-ról riasztás alatt Eszköz típusa Eszközök száma Szorozva Eszközönkénti áramfelvétel (A) Távkijelző modulok : ACM16AT, ACM32A, AEM16AT, AEM32A LDM32 LED vezérlő távkijelzők ld. LDM kézikönyv (a LED-ek fogyasztásával együtt) LCD6000 távkezelő Riasztást jelző eszközök : Csengők Szirénák Hangjelzők Kürtök Villogók Riasztást jelző eszközök : Csengők Szirénák Hangjelzők Kürtök Villogók A teljes többlet áramszükséglet a 24V-os tápkimenetről (A) riasztáskor : ( B ) A 2. táblázat összegzett árama (nyugalmi áramfelvétel) (A) : ( A ) A teljes áramszükséglet riasztáskor (A) : ( C ) Összes áramfelvétel (A) Megjegyzés : Ha a kiszámított áramszükséglet meghaladja a 3 A-t (a fő tápegység használata esetén), akkor az akkumulátorok fogják a riasztási állapothoz szükséges áramot biztosítani. A SZÜKSÉGES AKKUMULÁTOR KAPACITÁSOK KISZÁMÍTÁSA A 4. táblázat alapján számíthatjuk ki a nyugalmi állapot és az 5 perces riasztási állapot fenntartásához szükséges akkumulátorok kapacitását. Az összes akku terhelés nyugalmi állapotban (ld. 2. táblázat) Szorozva A szükséges tartaléküzem ideje (24 vagy 72 óra) ( A ) A többlet akku terhelés A szükséges riasztási riasztáskor (ld. 3. időtartam órában táblázat) (5 perc = 0.084) ( B ) Össz kapacitás A szükséges kapacitás összesítve : A kapott értéket szorozzuk meg 1.2-vel (akku öregedés faktora) : 1.2 = A szükséges akkumulátor kapacitás (Ah) : AM6000 üzembe helyezési kézikönyv NOTIFIER - PROMATT

25 HUROKMÉRÉS ELLENŐRZŐ LAP HUROK Huroktáplált Vezeték ELLENÁLLÁS TÍPUS keresztmetsze (V - NY) t( mm 2 ) SZÁM (1-16) hangjelzők száma ( db ) A (hurok) Ohm B (+ és -) / C (- és +) kohm D (+ és á.)/ E (- és á.) kohm F (+ és vf)/ G (- és vf.) kohm H (vf. és á.) kohm I (árnyék) kohm A fenti oszlopok a korábbi fejezetben leírt mérések sorrendjének felelnek meg. Amíg a mért értékek nem felelnek meg a korábban leírtaknak, addig ne kössük be a hurkot. Előbb keressük meg és korrigáljuk a hibát. NOTIFIER-PROMATT AM6000 üzembe helyezési kézikönyv
