1 Építőanyagok gyakorlat Építési kerámiák és falazóanyagok

2 Égetett agyagtéglák és vázkerámiák kisméretű tömör tégla kevés és soklyukú égetett téglák soklyukú blokktéglák és falazóelemek vázkerámia kézi falazóblokkok válaszfaltéglák és válaszfalelemek kémény és kábeltéglák

3 Födémelemek és béléstestek vázkerámia födémbéléstestek kerámia burkolatú vb. födémgerendák kerámia burkolatú nyílásáthidalók hőszigetelt koszorútéglák

4 POROTHERM kerámia termékek kézi falazóblokkok Porotherm 38 Porotherm 30 Porotherm 44

5 válaszfal téglák 10-es válaszfal tégla 12-es válaszfal tégla 6-os válaszfal tégla

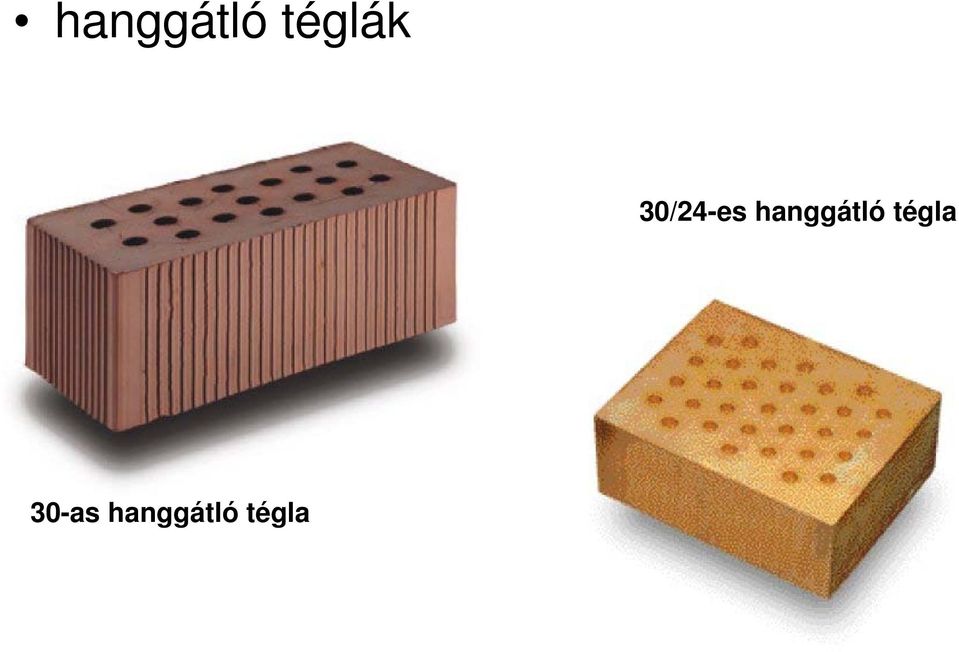

6 hanggátló téglák 30/24-es hanggátló tégla 30-as hanggátló tégla

7 pincetégla

8 födémbéléstestek 60 as béléstest FB60 béléstest 45- ös béléstest

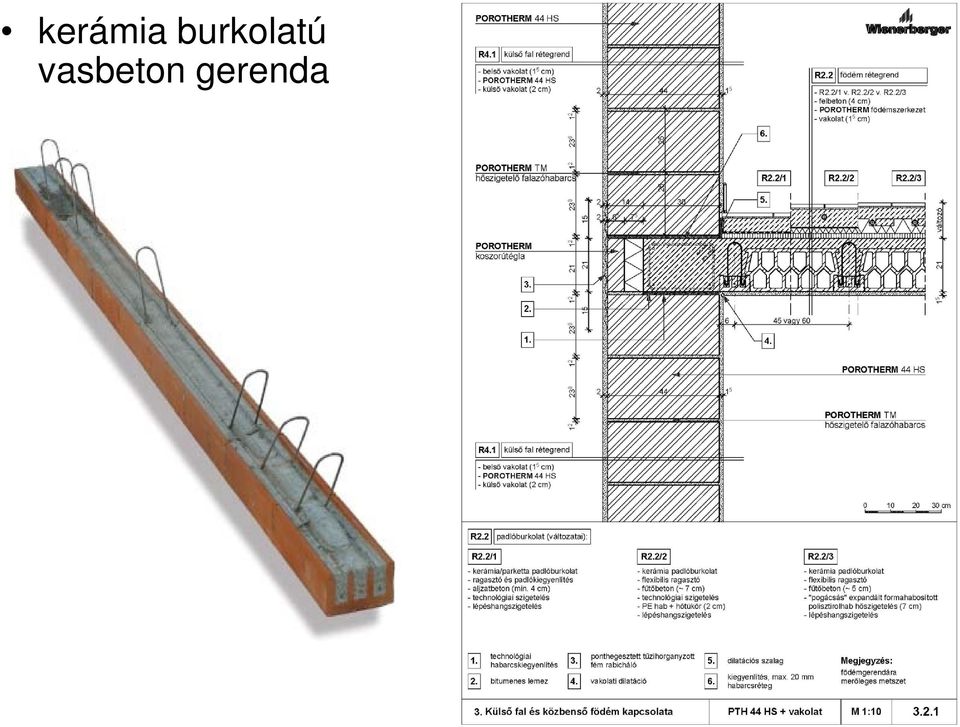

9 kerámia burkolatú vasbeton gerenda

10 zsaluelemek koszorútégla

11 nyílásáthidaló Porotherm A-12 áthidaló S elemmagas áthidaló Porotherm A-10 áthidaló

12

13

14 Égetett agyag tetőcserepek hódfarkú tetőcserép sajtolt égetett tetőcserép

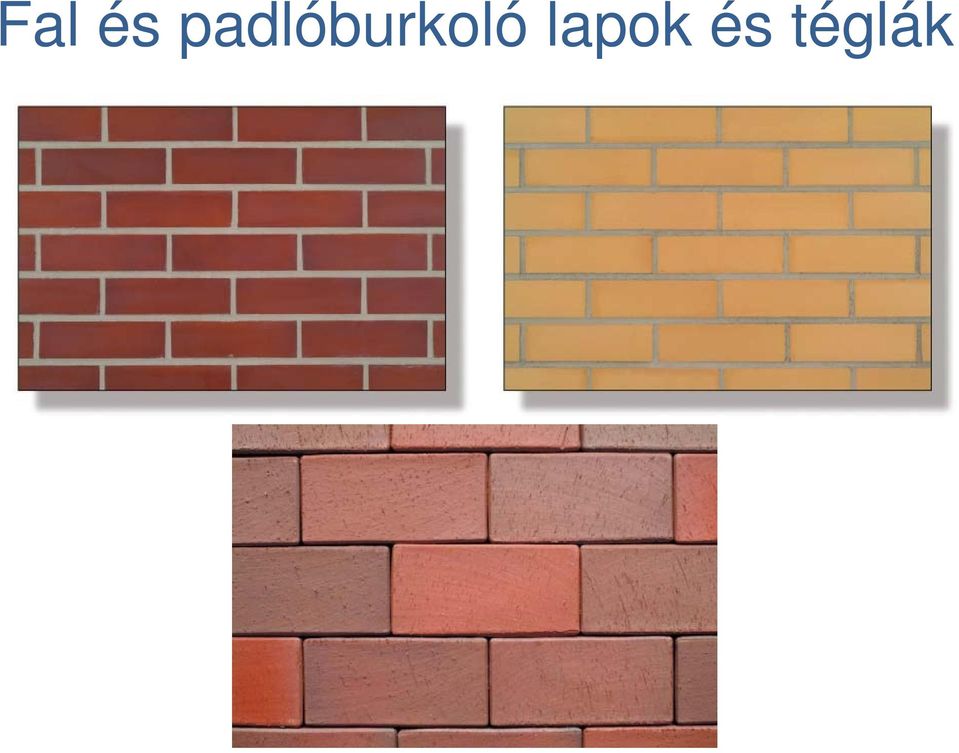

15 Fal és padlóburkoló lapok és téglák

16 Egyéb építőipari égetett agyagtermékek kőagyagcsövek ipari szigetelőanyagok

17 Égetett téglák Falazóanyagok

18 Könnyűbeton falazóelemek Liapor könnyűbeton elemek Leier könnyűbeton elemek

19 Hőszigetelő zsaluelemes falazatok FABETON zsaluelemek HERAKLITH zsaluelemek

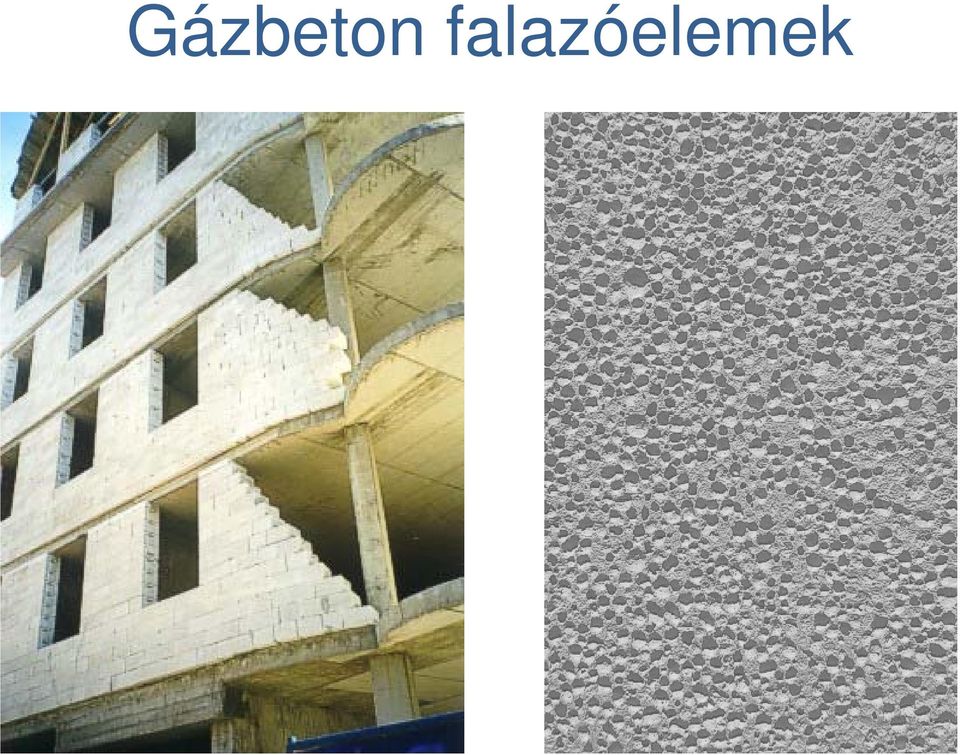

20 Gázbeton falazóelemek

21 Pórusbeton falazóelemek YTONG tégla YTONG áthidaló YTONG koszorútégla YTONG födémpanel

22 Mészhomok falazótéglák Teherhordó falelemek Válaszfalelemek Burkolótéglák

23 Falazóanyagok hővezetési ellenállása (ismétlés) Hővezetési ellenállás (R) adott vastagságú és hővezetési tényezőjű szerkezeti réteg hőáramlattal szemben kifejtett ellenállása R = d λ 2 m K W többrétegű fal esetén R = d1 + λ 1 d2 λ 2 dn λ d anyagvastagság (m) λ hővezetési tényező (W/mK) n R = di λ i

24 A hővezetési ellenállás javítása (ismétlés) R javítható: d növelésével (hőáram útján) λ csökkentésével (anyagjellemző)

25 A kerámiák vizsgálata Égetett durvakerámiák/burkolóelemek, tetőcserép/vizsgálata, mázas lapok vegyszerállóságának vizsgálata

26 A kerámiák vizsgálatai 1. Kivirágzás vizsgálata 2. Kipattogzás vizsgálata 3. Vízmegtartó képesség vizsgálata 4. Sav és lúgállóság vizsgálata 5. Fagyállóság vizsgálata

27 1. A kivirágzás és vizsgálata A kivirágzást mindig a nyersanyagban előforduló víz oldható sók okozzák: MgSO 4,MgCl 2,NaCl,Na 2 SO 4 Ezek kiégetés után változatlan formában vannak jelen. Beépítés után amennyiben nedvesség éri a burkolótéglát a víz elpárolgásakor, megjelennek a felszínen és fehér foltosodást okoznak, a sók kikristályosodnak.

28 A vizsgálat menete Kiválasztunk 4 db. burkolótéglát és 2 db-ot a vizsgálóedénybe állítunk a legkisebb felületükkel, majd 1/3 részükig feltöltjük desztillált vízzel és így tartjuk 7 napig. Az elpárolgott vizet pótoljuk. A másik kettőt szobahőmérsékleten 40-70% relatív nedvességű térben tároljuk. 7 nap után a téglákat megszárítjuk/110±5 0 C -on/ és összehasonlítjuk az etalonokkal. Az oldható sók közül nagyon veszélyes a Na 2 SO 4 és az MgSO 4, mert kristályvizet vesznek fel, ami térfogat növekedéssel jár és anyagleválást, repedéseket okoznak Na 2 SO 4 10H 2 O és MgSO 4 7H 2 O Kimutatása: Na 2 SO 4 +Ba(NO 3 ) 2 =BaSO 4 +2NaNO 3 fehér csapadék

29 2. A kipattogzás vizsgálata A kipattogzás oka a magas CaCO 3 tartalmú agyag. Égetéskor:CaCO C CaO+CO 2 A levegő nedvessége és CO 2 hatására CaO+H 2 O = Ca(OH) 2 Ca(OH) 2 +CO 2 = CaCO 3 +H 2 O Nagyobb molekulák keletkeznek/térfogatnövekvő folyamat/, feszítik az anyagot és ez okozza a kipattogzást, kisebb leválásokat.

30 A burkolótéglák kipattogzás vizsgálata A vizsgálatot 4 db burkolótéglán kell végezni. Megfelelő méretű edénybe próbatest tartó rácsot helyezünk, amelybe annyi vizet töltünk, hogy a víz szintje 10 cm távolságban legyen a rács alatt. A téglákat a rácsra helyezzük, az edényt lefedjük, a vizet forrásig melegítve 2 órán keresztül forraljuk. Lehűlés után szemrevételezzük és értékeljük a kipattogzás mértékét.

31 Égetett agyag tetőcserepek kipattogzás vizsgálata 10 db tetőcserepet hosszanti élűkkel két 3 élű lécre állítva egy fedéllel zárható edénybe helyezünk, az edény alján levő vízfelülettől 65 mm távolságra. Az edényt lefedjük és 14 napig 20 0 C hőmérsékleten tartjuk. Ezután szemrevételezéssel ellenőrizzük a felületeket kipattogzás szempontjából.

32 3. A vízmegtartó képesség vizsgálata Égetett agyag tetőcserép víztartó képességének vizsgálata a szokásos körülmények között, időjárásnak kitett cserépfelületen, víznyomás hatására bekövetkező első csepp lehullása előtti időtartam meghatározásával. A cserepet megfelelő keretbe kell helyezni, vízzáróan tömítjük, majd vízzel feltöltjük oly módon, hogy a cserép legmélyebb pontja felett a vízmagasság 60±5mm és a legmagasabb helyén pedig 10±5mm legyen. A cserepeket rázkódás és huzatmentes helyen kell tárolni, hogy a csepphullás megfigyelhető legyen. A vizsgálat időtartama legfeljebb 20 óra.

33 A vizsgálat értékelése 20 X IC = 1 X 1 20 IC = a víztartó képességi együttható X 1 = az első csepp lehullásáig eltelt idő /h/ Láthatjuk, hogy minél később történik a csepp lehullása annál kisebb az együttható értéke.

34 A víztartó képesség vizsgálatának ábrája

35 4. Sav és lúgállóság vizsgálata A vizsgálandó kerámiákat vagy ezekből készült próbatesteket általában 10%-s sósav oldatba illetve 10%-s nátriumhidroxid oldatba helyezzük és 24 óra elteltével vizsgáljuk az elváltozásokat a mázas felületen. A vizsgálatot 150x150 mm-s nagyságú próbatesteken végezzük. Vizsgálatonként 3-3 db. próbatest szükséges. Az élére állított próbatesteket 10 %-os sósav vagy 10%- os nátriumhidroxid oldatba helyezzük oly módon, hogy az oldat félig ellepje azokat. 24 óra után desztillált vízzel lemossuk, megszárítjuk és szemrevételezéssel értékeljük. Elváltozás, ha 1 m távolságból nappali fénynek megfelelő világítás mellett a mázas felületen fénytelenedés, színváltozás, leoldódás látható.

36 További vegyszerállósági vizsgálatok A mázas kerámiákat vizsgálhatjuk még mosószerállóságra, különböző háztartási tisztítószerekre és egyéb agresszív anyagokra is. Az ábrán egy üveghengert látunk, ami vízzáróan a kerámialapra van rögzítve A hengerbe töltjük a különböző vegyszereket, ezután a próbatesteket a szabványban előirt ideig kezeljük, majd szemrevételezéssel értékeljük a változásokat.

37 5. Fagyállóság vizsgálata Fagyállósági vizsgálatot végzünk tetőcserepeknél, burkolótégláknál, általában időjárási viszonyoknak kitett kerámia termékeknél. A fagyállóságot vizsgálhatjuk klímaszekrényben és fagyasztószekrényben is. A próbatesteket minden esetben vízzel kell telíteni és általában 4-5 órát 20 0 C hőmérsékleten tartjuk és 2-3 órán keresztül C hőmérsékleten végezzük a felengedést. Egy fagyasztási és felengedési fázis felel meg egy ciklusnak. A szabványok általában ciklust határoznak meg a termékektől függően.

38 Összefoglaló táblázat a burkolótéglák fagyállóság vizsgálatáról
