1 Technikai információ és szerelési útmutató Rendszerek nagy kazánokhoz, Victaulic csatlakozókkal Elosztók és a szivattyú-csoport 2300 kw-ig és egészen 100 m 3 /h átfolyási mennyiségig Változások fenntartva.

2 1. Biztonsági utasítások A szerelés megkezdése előtt alaposan olvassa át ezt az utasítást! A komplett állomás szerelését és első üzembe helyezését csak megfelelő engedéllyel rendelkező szakcég végezheti. A munka megkezdése előtt ismerkedjen meg minden alkatrésszel azok kezelésével! Kérjük, hogy pontosan a jelen biztonsági utasítások szerint járjon el, hogy a személyi veszélyeztetés és sérülések, valamint az anyagi károk elkerülhetők legyenek! MEIBES - nagy elosztók - építőszekrény rendszer: A szerelési helyszínt fagy ellen és jó hozzáféréshez biztosítani kell. A rendszer biztonságos felállítása érdekében, a padozatnak egyenesnek kell lennie, s az állvány talpait szilárdan rögzíteni kell. 1.1 Előírások / irányelvek Ügyeljen az érvényes biztonsági, a környezetvédelmi előírásokra és a szerelési, üzembe helyezési és üzemeltetési törvényes szabályokra! Ezen kívül be kell még tartani a vonatkozó DIN, DVGW, VDI, VDE, irányelveket és szabványokat csakúgy, mint az egyes országok összes, sajátos, jelenleg érvényes szabványátok, törvényét és irányelvét. - Használat előtt olvassa el a szerelés utasítást! - Vágási sérülés veszélye - Zúzódás-veszély - Veszélyes magas hőmérséklet - Veszélyes villamos feszültség - Esés veszélye a szerelésnél 1.2 Üzembe helyezés előtt Ellenőrizze, a szállított alkatrészeket teljesség, szállítás során bekövetkezett sérülés a és egyéb, reklamációs okok szempontjából, s ezt azonnal rögzítse írásban, és, a szerelés megkezdése előtt tájékoztassa cégünket! Az első üzembe helyezés eredményét rögzítse jegyzőkönyvben! Ezen feljegyzés be nem tatása esetén, a keletkezett károk, vagy a hibás működés, a MEIBES céggel szembeni jótállási igény keretében nem érvényesíthetők. 2

3 2. Rendelési példa DN 40-től számított szivattyúblokkok alkalmazása esetén fűtőköri átmenetet kell választani. E C D B Átmenet Minőség-Hidraulikus váltó Átmenet F Szükítőkészlet csak a V-egységnél A Hőforrás Elosztó Számított teljes térfogatáram: 28 m 3 /h A fűtőköri kivezetések maximális száma: 2 kör A C B A terv igényei alapján meghatározva Jelölés Térfogatáram CSő Rendelési sz. 2körös modull 30 m 3 /h 168, Minőség-Hidraulikus váltó 30 m 3 /h 114, D 2x szűkítű összekötő - 168,3 114, szigeteléssel E Csőperem Victaulic PN 6-114,3 DN szigetelés nélkül csőperem 3

4 3. A Victaulic leírása A Victaulic összekötő technika egy, már régóta ismert rendszer, amelyez ez ideig elsősorban a beruházásoknál alkalmaztak. Jellemzője a gyors és egyszerű szerelés. A Victaulic csatlakozó, a szerelés után beilleszkedik a csövekben található hornyokba. A nyomásra reagáló C alakú tömítés, a cső standard hengerelt vagy mart hornyaihoz idomul. Minden szállított csatlakozó meleg víz vezetékrendszerekre (110 C) engedélyezett tömítéseket tartalmaz. A Victaulic csatlakozók és kiegészítők szerelése előtt a szerelési utasítást mindig el kell olvasni. 4

5 4. Nagy kazánházi rendszerek kw-ig A komplett rendszer a következőkből áll: Elosztó 2 vagy 3 fûtőkörhöz tetszőlegesen kombinálható 90 -os szög-csatlakozók szűk helyre DN 25 - DN 65 előszerelt szivattyúblokkok nagy szivattyú választékkal Áramlási mennyiség 100 m 3 /h-ig és egészen 2300 kw teljesítményig Minőség-hidralikus váltó = levegő-leválasztó, szennyezés-felfogó, hidraulikus kitérő Rövid szerelési idők Egyszerű kalkuláció Gyors tervezés Victaulic kötések A Victaulic egy ismert csatlakozórendszer. Jellemzője a gyors és egyszerű szerelés. Szerelésnél a csöveket egymáshoz illesztjük és a Victaulic csatlakozót úgy helyezzük a csövek köré, hogy a csővégek a csatlakozó hornyaiban feküdjenek. A rendszer példája 5

6 5. Elosztó Elosztó (2-körös vagy 3-körös modul) Az elosztó két, egymás fölött elhelyezkedő kamrából áll, az előremenő és a visszatérő kör termikus elkülönítésével A kazán-kör úgy balra, mint jobbra beköthető. Minden csatlakozó Victaulic bilincs alkalmazására előkészítve. A fűtőkörök csatlakozásához szolgáló felső kivezetések kialakítása DN 50 névleges átmérőjű. Minden elosztót lakkozva, nyomáspróbával, komplett szigetelve és két, magasságra állítható lábbal szállítunk. Ezen kívül ugyancsak együtt szállítunk 2 Victaulic összekötőt és két ½ -os nyílásra való kupakot csakúgy, mint a Victaulic bilincsekhez való szigetelést. A nyilásokat vakdugók zárják. Alternativaként határoló csap csavarozható be. Ay elosztórendszer 2 vagy 3 fűtőkörös elemekből áll, amelyek kölcsönösen, szabadon kombinálhatók. Max. PN 10 Max. 110 C körös modul, 2 Victaulic bilinccsel, vakdugókkal és szigeteléssel Rendelési sz. Átfolyó menynyiség Teljesítmény* Külső a csövön AD a H min H Minőség- Hidraulikus váltó Távolság AA m 3 /h 280 kw 114, m 3 /h 700 kw 168, m 3 /h 1150 kw 168, m 3 /h 2300 kw 219, * T = 20 K-nál 1135 mm 250 mm H AA AD a Átmeneti csavarzat (rendszer belső) A stabilizátorból az elosztóba vagy a sarok-csatlakozóba Victaulic-Victaulic szigeteléssel 1 pár névleges cső cső Tengelytáv Rendelési sz. DN 50 60,3 114, DN 80 88,9 114, DN ,3 168, DN ,3 168, DN ,1 219,

7 5. Elosztó körös modul, 2 Victaulic bilinccsel, vakdugókkal és szigeteléssel Rendelési sz. Átfolyó menynyiség Teljesítmény* Külső a csövön AD a H min H Minőség- Hidraulikus váltó Távolság AA m 3 /h 280 kw 114, m 3 /h 700 kw 168, m 3 /h 1150 kw 168, m 3 /h 2300 kw 219, * T = 20 K-nál 1635 mm 250 mm H AA AD a 5.3 Szög csatlakozók A szög csatlakozók segítségével kazán sarkán, minőség-stabilizátorokon és / vagy elosztókon át lehet kötni. Ezeket az alkatrészeket párban és teljesen szigetelten szállítjuk. Ezen kívül még megfelelő Victaulic bilincseket (1 pár) kapnak a szállítmányban, szigeteléssel. Rendelési sz. Külső a csövön Minőség- Hidraulikus váltó A B , , , ,

8 6. Minőség-Hidraulikus váltó Minőség-Hidraulikus váltó (hidraulikus kitérővel vagy hidraulikus kitérő nélkül) Ház: hegesztett, gömbölyű tartály, Victaulic hornyos varratmentes acélcső csatlakozócsonkokkal. A fenéken található egy 1 -os ürítő gömbcsappal ellátott tisztítónyilás. A fenék négy ¾ -os csonkja a választható mágneses leválasztók elhelyezésére szolgál. Ezeket szállításkor vakdugó zárja. Az automatikus, úszós légtelenítő, az öblítő gömbcsap és merülő hőfok-érzékelő foglalat a felső részen található. A minőség-hidraulikus váltó magasságra állítható lábakon helyezkedik el. EPS szigeteléssel. Max.: PN 6 (PN 10 kérésre) Max.: 110 C Kazán- / hőforrás-csatlakozók Elosztó csatlakozó gyűrűk Méretek Tipus Áramlási mennyiség Teljesítmény* névleges Külső cső a b c AA d min. MH 50 6 m 3 /h 135 kw DN 50 60, MH m 3 /h 280 kw DN 80 88, MH m 3 /h 700 kw DN , MH m 3 /h 1150 kw DN , MH m 3 /h 2300 kw DN , * T = 20 K-nál h min. 8

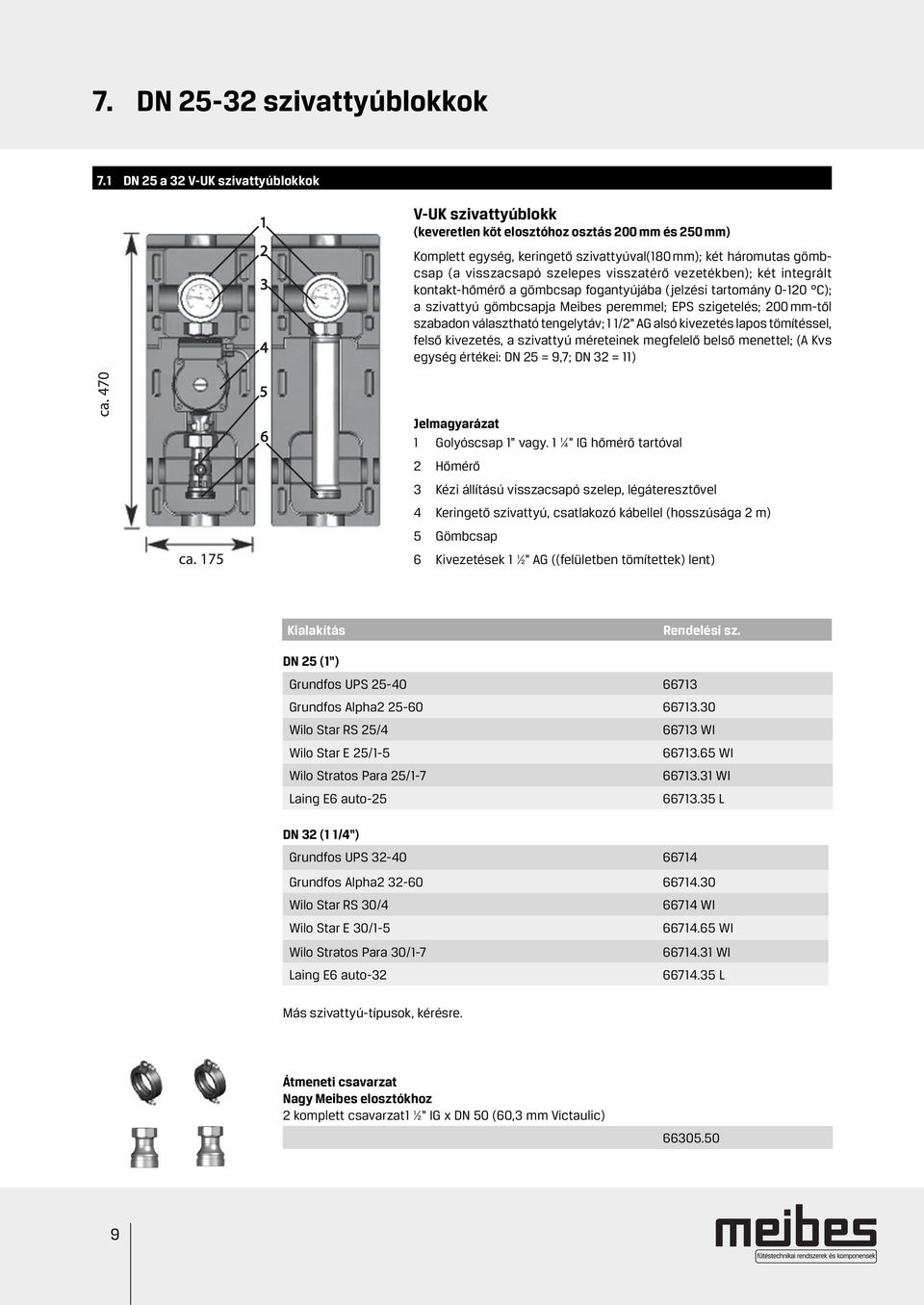

9 7. DN szivattyúblokkok 7.1 DN 25 a 32 V-UK szivattyúblokkok V-UK szivattyúblokk (keveretlen köt elosztóhoz osztás 200 mm és 250 mm) Komplett egység, keringető szivattyúval(180 mm); két háromutas gömbcsap (a visszacsapó szelepes visszatérő vezetékben); két integrált kontakt-hőmérő a gömbcsap fogantyújába (jelzési tartomány C); a szivattyú gömbcsapja Meibes peremmel; EPS szigetelés; 200 mm-től szabadon választható tengelytáv; 1 1/2 AG alsó kivezetés lapos tömítéssel, felső kivezetés, a szivattyú méreteinek megfelelő belső menettel; (A Kvs egység értékei: DN 25 = 9,7; DN 32 = 11) Jelmagyarázat 1 Golyóscsap 1" vagy. 1 ¼" IG hőmérő tartóval 2 Hőmérő 3 Kézi állítású visszacsapó szelep, légáteresztővel 4 Keringető szivattyú, csatlakozó kábellel (hosszúsága 2 m) 5 Gömbcsap 6 Kivezetések 1 ½" AG ((felületben tömítettek) lent) Kialakítás Rendelési sz. DN 25 (1 ) Grundfos UPS Grundfos Alpha Wilo Star RS 25/ WI Wilo Star E 25/ WI Wilo Stratos Para 25/ WI Laing E6 auto L DN 32 (1 1/4 ) Grundfos UPS Grundfos Alpha Wilo Star RS 30/ WI Wilo Star E 30/ WI Wilo Stratos Para 30/ WI Laing E6 auto L Más szivattyú-típusok, kérésre. Átmeneti csavarzat Nagy Meibes elosztókhoz 2 komplett csavarzat1 ½ IG x DN 50 (60,3 mm Victaulic)

10 7. DN szivattyúblokkok 7.1 DN 25 a 32 V-MK szivattyúblokkok V-MK szivattyúblokk ((keveretlen kör elosztóhoz, 200 mm és 250 mm osztással) Komplett egység, keringető szivattyúval(180 mm); két háromutas gömbcsap (a visszacsapó szelepes visszatérő vezetékben); két kontakt-hőmérő a gömbcsap fogantyújába integrálva (jelzési tartomány C); háromutas T-keverő, folyamatosan állítható megkerülővel együtt; EPS szigetelés; tengelytáv 200 mm-től (250 mm-nél nagyobb szállítása pótdíj ellenében); 1 1/2 AG alsó kivezetés lapos tömítéssel, felső kivezetés, a szivattyú méreteinek megfelelő belső menettel; (a Kvs egység értékei: DN 25 = 6,2; DN 32 = 6,4). Jelmagyarázat 1 Golyóscsap 1" vagy. 1 ¼" IG hőmérő tartóval 2 Hőmérő 3 Kézi állítású visszacsapó szelep, légáteresztővel 4 Keringető szivattyú, csatlakozó kábellel (hosszúsága 2 m) 5 T DN 25 3-utas keverő, flexibilis csatlakozással 6 Kivezetések 1 ½" AG ((felületben tömítettek) lent) Kialakítás Rendelési sz. DN 25 (1 ) Grundfos UPS Grundfos Alpha Wilo Star RS 25/ WI Wilo Star E 25/ WI Wilo Stratos Para 25/ WI Laing E6 auto L DN 32 (1 1/4 ) Grundfos UPS Grundfos Alpha Wilo Star RS 30/ WI Wilo Star E 30/ WI Wilo Stratos Para 30/ WI Laing E6 auto L 10

11 7. DN szivattyúblokkok 7.3 Műszaki adatok DN 25 a 32 V-MK, V-MK szivattyúblokkok Műszaki adatok V-UK DN 25/32 DN Felső csatlakozó G 1 IG G 1 1/4 IG Alsó csatlakozó G 1 1/2 AG (lapos tömítés) Szivattyú ld. rendelési számok Tengelytáv 175 mm A szerkezeti elemek anyaga sárgaréz, EPP szigetelés Méretek cca. M 420 Sz 250 Mélys. 246 mm A tömítés anyaga PTFE (teflon) azbesztmentes tömítés Hőmérséklet-jelzés C Üzemi hőmérséklet do 110 C-ig Üzemi nyomás PN 6 KVs érték 9,7 11,0 Műszaki adatok V-MK DN 25/32 DN Felső csatlakozó G 1 IG G 1 1/4 IG Alsó csatlakozó G 1 1/2 AG (lapos tömítés) Szivattyú ld. rendelési számok Tengelytáv 175 mm A szerkezeti elemek anyaga sárgaréz, EPP szigetelés Méretek cca. M 420 Sz 250 Mélys. 246 mm A tömítés anyaga PTFE (teflon) azbesztmentes tömítés Hőmérséklet-jelzés 0 až 120 C Üzemi hőmérséklet do 110 C Üzemi nyomás PN 6 KVs érték 6,2 6,4 Teljesítmény-áttekintő/ Térfogatáramok Kialakítás kvs (m 3 /h) v = 0,5 m/s v = 1,0 m/s v = 1,5 m/s UK MK V (l/h) T= 10 K Q (kw) T= 20 K V (l/h) Q (kw) v = áramlási sebesség V = térfogatáram Q = teljesítmény T = hőfokesés bejövő visszamenő kvs = térfogatáram 1 bar nyomásveszteségnél és teljes átjárhatóságnál (szivattyú nélkül) UK = egyenes fűtőkör MK = kevert fűtőkör V (l/h) Q (kw) DN 25 9,7 6, DN , T= 10 K T= 20 K T= 10 K T= 20 K Figyelem: irányérték-táblázat. A térfogatáramot a szivattyú határozza meg! 11

12 7. DN szivattyúblokkok 7.4 Átfolyási diagram DN 25 a 32 V-MK szivattyúblokkok V-UK szivattyúblokk Nyomásveszteség [bar] Térfogatáram [l/h] V-MK szivattyúblokk Nyomásveszteség [bar] Térfogatáram [l/h] 12

13 7. DN szivattyúblokkok 7.5 Keverő, V 1 " - 1 ¼" típusú szivattyú-csoportokhoz A termék leírása Típus: MS háromutas keverő Anyaga: Test: sárgaréz Csappantyú: sárgaréz Csatlakozók: Hollandi anya 1 ½" / 1" AG / 1 ½" AG Közeg: fűtővíz, víz-glikol keverék (a VDI 2035 rajz szerint ) Hőmérséklet tartomány C Névleges nyomás: PN 6 Kvs-érték: 7,3 Nyomásesés térfogatáram diagram 3-utas T-keverő Áramlási sebesség (m/s) Nyomásveszteség [bar] Térfogatáram [l/h] 13

14 7. DN szivattyúblokkok A bypass csatornájának éle 1 2 A bypass ZU helyzetben (ZÁRVA) A bypass AUF helyzetben (NYITVA) Az előre menő kör balra Az előre menő kör jobbra A bypass beállítása A bypass helyzete az ábrából következik. A bypass segítségével csökkenthető az előremenő kör hőmérséklete, víz, a visszatérő ágból történő hozzákeverésével. A bypass folyamatosan állítható. Ehhez meg kell lazítani meg a rögzítő csavart (1) körülbelül 1 mm-el. Nyitott bypassnál, az állító csavar (2) hornya a bypass csatornájának élével párhuzamosan áll. 7.6 Hajtómű Hajtómű szerelőkészlettel 2 m hosszú kábellel, az MK 230 V/50 Hz-es vagy 24 V-os MK blokkok keverőjére történő közvetlen szereléshez, mûködési idő 140 másodperc 90 -al, 6 Nm, szükség esetén kézi üzemmóddal és látható helyzetjelzéssel (Belimo, Meibes keverőkhöz való adapterrel). Kialakítás Rendelési sz. 230 V/50 Hz V V vezérlő jel 0-10 V (10 Nm)

15 7. DN szivattyúblokkok 7.7 Hőmérő-csere A hőmérők csak be vannak tolva, kihúzás után könnyen cserélhetők. Ügyeljen arra, hogy a kivett hőmérőt egyenértékűre cserélje! Szíveskedjék ügyelni a szín-jelölésre! (VL = piros írás, RL = kék írás) 7.8 Visszacsapó szelepek A mi rendszerünkben használt visszacsapó szelepek (SB) és / vagy visszafolyás gátlók (RV) a speciálisan jelöltek. Ezeket a gömbcsapokba építették be. A fogantyún "SB" jelölés látható. A forgatható fogantyú, az "ütköző állás"-hoz képest kb. 45 fokos átállításával, az SB kézzel nyitható. 15

16 8. DN szivattyúblokkok 8.1 DN V-UK szivattyúblokkok FL-UK peremes szivattyúblokk (keveretlen kör nagy elosztókhoz) A tengelytáv 250 mm-től szabadon választható, gyárilag komplett összeszerelve, tömítve és kipróbálva. Keringető szivattyú, 3 zárószelep, integrált visszacsapó szelep, 3 KFE gömbcsap, 2 hőmérő, pótlólagos ½ -os bekötési lehetőség az előremenő és a visszatérő vezetékben, szennyfogó, csőcsatlakozó és összekötő elemek, ide értve az elosztóhoz szolgáló Victaulic összekötőket is. Max.: PN 10 Max.: 110 C Jelmagyarázat 1 A KFE csap 2 Hőmérők (0-120 C, jelzés) 3 Zárás 4 szenny-csapda 5 Victaulic bilincs 6 Zárás, visszacsapó szeleppel 7 Szivattyú 8 EPS szigetelés 9 Pót-csatlakozó ½ (2xVL; 2xRL) Kialakítás Rendelési sz. Csatlakozás Magasság DN 40 (1 1/2 ) szigeteléssel Grundfos MAGNA F szivattyú ,3 mm 920 mm Wilo Stratos 40/1-4 szivattyú WI 48,3 mm 920 mm Wilo Stratos 40/1-8 szivattyú WI 48,3 mm 920 mm A szivattyú méretei 250 mm DN 50 (2 ) Grundfos MAGNA F szivattyú ,3 mm 920 mm Wilo Stratos 50/1-8 szivattyú W 60,3 mm 920 mm A szivattyú méretei 280 mm DN 65 (2 1/2 ) Grundfos MAGNA F szivattyú ,1 mm 1000 mm Wilo Stratos 65/1-12 szivattyú WI 76,1 mm 1000 mm Más szivattyú-típusok, kérésre. 16

17 8. DN szivattyúblokkok 8.2 DN V-MK szivattyúblokkok FL-MK peremes szivattyúblokk (keveretlen kör nagy elosztókhoz) A tengelytáv 250 mm-től szabadon választható, gyárilag komplett összeszerelve, tömítve és kipróbálva. Keringető szivattyú, 2 zárószelep, integrált visszacsapó szelep, 3-utas, peremes keverő, 3 KFE gömbcsap, 2 hőmérő, pótlólagos ½ -os bekötési lehetőség az előremenő és a visszatérő vezetékben, szennyfogó, csőcsatlakozó és összekötő elemek, ide értve az elosztóhoz szolgáló Victaulic összekötőket is. Max.: PN 10 Max.: 110 C Jelmagyarázat 1 A KFE csap 2 Hőmérők (0-120 C, jelzés) 3 Zárás 4 szenny-csapda 5 Victaulic bilincs 6 Zárás, visszacsapó szeleppel 7 Szivattyú 8 EPS szigetelés 9 Pót-csatlakozó ½ (2xVL; 2xRL) 10 Keverő Kialakítás Rendelési sz. Csatlakozás Magasság DN 40 (1 1/2 ) szigeteléssel Grundfos MAGNA F szivattyú ,3 mm 920 mm Wilo Stratos 40/1-4 szivattyú WI 48,3 mm 920 mm Wilo Stratos 40/1-8 szivattyú WI 48,3 mm 920 mm A szivattyú méretei 250 mm DN 50 (2 ) Grundfos MAGNA F szivattyú ,3 mm 920 mm Wilo Stratos 50/1-8 szivattyú W 60,3 mm 920 mm A szivattyú méretei 280 mm DN 65 (2 1/2 ) Grundfos MAGNA F szivattyú ,1 mm 1000 mm Wilo Stratos 65/1-12 szivattyú WI 76,1 mm 1000 mm A szivattú méretei 340 mm Más szivattyú-típusok, kérésre. 17

18 8. DN szivattyúblokkok 8.3 Műszaki adatok FL-UK, FL-MK szivattyúblokkok Műszaki adatok FL-UK DN 40/50/65 DN Felső csatlakozó Victaulic 48,3 Victaulic 60,3 Victaulic 76,1 Alsó csatlakozó Victaulic 48,3 Victaulic 60,3 Victaulic 76,1 Szivattyú ld. rendelési számok Tengelytáv 250 mm A szerkezeti elemek anyaga acél, sárgaréz, EPS szigetelés A tömítés anyaga EPDM Méretek M 920 Sz 500 Mélys. 350 mm M 1000 Sz 500 Mélys. 350 mm Hőmérséklet-jelzés C Üzemi hőmérséklet 110 C-ig Üzemi nyomás PN 10 KVs érték 14,5 20,5 26 Műszaki adatok FL-MK DN 40/50/65 DN Felső csatlakozó Victaulic 48,3 Victaulic 60,3 Victaulic 76,1 Alsó csatlakozó Victaulic 48,3 Victaulic 60,3 Victaulic 76,1 Szivattyú ld. rendelési számok Tengelytáv 250 mm A szerkezeti elemek anyaga acél, sárgaréz, EPS szigetelés A tömítés anyaga EPDM Méretek M 920 Sz 500 Mélys. 350 mm M 1000 Sz 500 Mélys. 350 mm Hőmérséklet-jelzés C Üzemi hőmérséklet 110 C-ig Üzemi nyomás PN 10 KVs érték ,5 Teljesítmény-áttekintő/ Térfogatáramok Kialakítás kvs v m 3 /h v = 0,5 m/s v = 1,0 m/s v = 1,5 m/s UK MK V - l/h T= 10 K Q - kw T= 20 K V - l/h T= 10 K Q - kw T= 20 K v = áramlási sebesség V = térfogatáram Q = teljesítmény T = hőfokesés bejövő visszamenő kvs = térfogatáram 1 bar nyomásveszteségnél és teljes átjárhatóságnál (szivattyú nélkül) UK = egyenes fűtőkör MK = kevert fűtőkör Figyelem: irányérték-táblázat A térfogatáramot a szivattyú határozza meg! V - l/h T= 10 K Q - kw DN 40 14, DN 50 20, DN , T= 20 K 18

19 8. DN szivattyúblokkok 8.4 Átfolyási diagram FL-UK a FL-MK FL-UK szivattyúblokk Nyomásveszteség [bar] 2,00 1,90 1,80 1,70 1,60 1,50 1,40 1,30 1,20 1,10 1,00 0,90 0,80 0,70 0,60 0,50 0,40 0,30 0,20 0,10 0, DN 40 (1 1/2") DN 50 (2") DN 65 (2 1/2") Térfogatáram [l/h] FL-MK szivattyúblokk Nyomásveszteség [bar] 2,00 1,90 1,80 1,70 1,60 1,50 1,40 1,30 1,20 1,10 1,00 0,90 0,80 0,70 0,60 0,50 0,40 0,30 0,20 0,10 0, Térfogatáram [l/h] DN 40 (1 1/2") DN 50 (2") DN 65 (2 1/2") 19

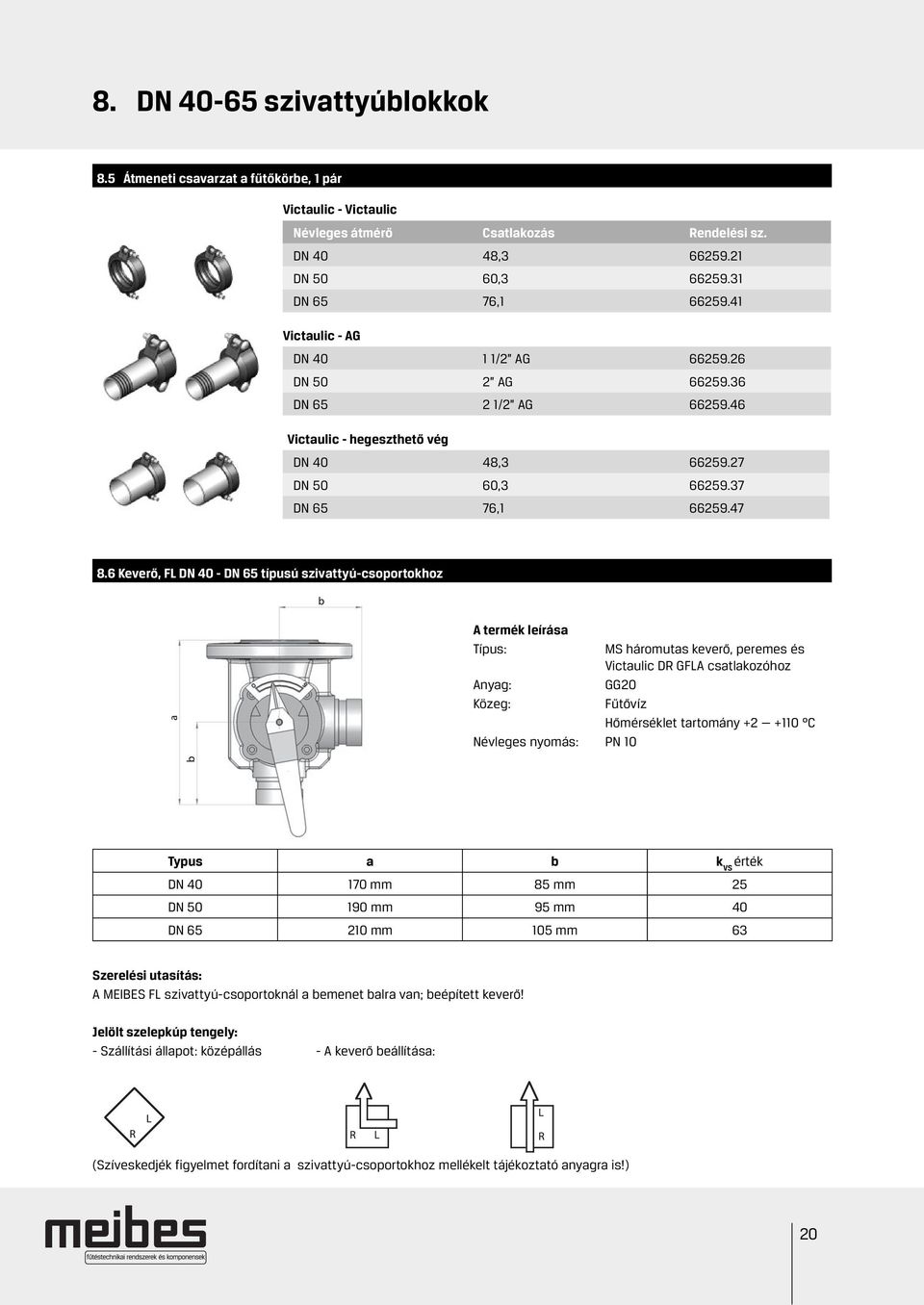

20 8. DN szivattyúblokkok 8.5 Átmeneti csavarzat a fűtőkörbe, 1 pár Victaulic - Victaulic Névleges átmérő Csatlakozás Rendelési sz. DN 40 48, DN 50 60, DN 65 76, Victaulic - AG DN /2 AG DN 50 2 AG DN /2 AG Victaulic - hegeszthető vég DN 40 48, DN 50 60, DN 65 76, Keverő, FL DN 40 - DN 65 típusú szivattyú-csoportokhoz A termék leírása Típus: MS háromutas keverő, peremes és Victaulic DR GFLA csatlakozóhoz Anyag: GG20 Közeg: Fűtővíz Hőmérséklet tartomány C Névleges nyomás: PN 10 Typus a b k VS érték DN mm 85 mm 25 DN mm 95 mm 40 DN mm 105 mm 63 Szerelési utasítás: A MEIBES FL szivattyú-csoportoknál a bemenet balra van; beépített keverő! Jelölt szelepkúp tengely: - Szállítási állapot: középállás - A keverő beállítása: (Szíveskedjék figyelmet fordítani a szivattyú-csoportokhoz mellékelt tájékoztató anyagra is!) 20

21 8. DN szivattyúblokkok Nyomásesés térfogatáram diagram Keverő, FL DN 40 - DN 65 típusú szivattyú-csoportokhoz Térfogatáram Hő-teljesítmény Nyomásveszteség Hő-teljesítmény Nyomásveszteség Térfogatáram 21

22 8. DN szivattyúblokkok 8.7 Hajtómű Kialakítás Rendelési sz. 230 V/50 Hz, 10 Nm V 10 Nm V vezérlő jel 0-10 V (10 Nm Hajtómű az FL-MK egységekhez (Belimo, Meibes keverőkhöz való adapterrel) Működési idő 140 másodperc 90 -hoz, szükség esetén kézi üzemmóddal. Elektromos csatlakozás: ~ 50 Hz/230 A Fogyasztás: 2,5 VA Forgatónyomaték: 10 Nm Működési idő: 140 s/90 Csatlakozó vezeték: 3 x 0,5 mm Védelmi osztály: II Ferdés: IP40 Környezeti hőmérséklet: 0-90 C A szervomotor szereléséhez és üzembe helyezéséhez, a mellékelt utasítást tartsa szem előtt! Ezen kívül, az érvényes szabványokat és előírásokat is be kell tartani. 8.8 Szigetelés 1. ábra 2 ábra 3. ábra 4. ábra A rögzítő szalagokat (alsó és felső) vezesse a megadott lyukakon át (alsó csésze). Lásd az 1. és 2. ábrát! A rögzítő szalagok segítségével, erősítse az alsó csészét a szivattyú-csoporthoz! Lásd a 3. ábrát! Rögzítse a felső csészét, egyszerű rátolással! Lásd a 4. ábrát! 22

23 9. Tartozékok Átmeneti csavarzat (rendszer külső) A hőforrástól (WEZ) Victaulic-Victaulic 1 pár Elosztó/minőség-Hidraulikus váltó WEZ névleges cső névleges cső Rendelési sz. DN 50 60,3 DN 40 48, DN 50 60,3 DN 50 60, DN 80 88,9 DN 65 76, DN 80 88,9 DN 80 88, DN ,3 DN , DN ,3 DN , DN ,3 DN , DN ,1 DN , Victaulic hegeszthető vég, 1 pár DN 50 60,3 DN 40 48, DN 50 60,3 DN 50 60, DN 80 88,9 DN 65 76, DN 80 88,9 DN 80 88, DN ,3 DN , DN ,3 DN , DN ,3 DN , DN ,1 DN , Victaulic PN 6 perem, 1 pár DN 50 60,3 DN 40 perem DN 50 60,3 DN 50 perem DN 80 88,9 DN 65 perem DN 80 88,9 DN 80 perem DN ,3 DN 100 perem DN ,3 DN 125 perem DN ,3 DN 150 perem DN ,1 DN 200 perem Victaulic hegeszthető vég szigeteléssel, 1 pár Elosztó WEZ névleges cső névleges cső Tengelytáv Rendelési sz. DN ,3 DN 40 48, DN ,3 DN 50 60, DN ,3 DN 65 76, DN ,3 DN 80 88, DN ,3 DN ,3 340/ DN ,3 DN ,7 340/ DN ,3 DN ,3 340/ DN ,1 DN , Victaulic PN 6 perem, 1 pár Elosztó WEZ névleges cső Tengelytáv Rendelési sz. DN ,3 DN 40 perem DN ,3 DN 50 perem DN ,3 DN 65 perem DN ,3 DN 80 perem DN ,3 DN 100 perem 340/ DN ,3 DN 125 perem 340/ DN ,3 DN 150 perem 340/ DN ,1 DN 200 perem További átmenetek, kérésre! 23
