1 Intézményi hálózatok Korbel Sándor Értékesítési Csatorna Menedzser

2 Üzleti megoldások STORAGE SWITCHING IP Surveillance BUSINESS WLESS D-View management SECURITY

3 Tematika Switching Belépőszint/végponti megoldások Aggregációs/ core switching Vezeték nélkül Service routerek SAN tárolás

4 Belépő szint/ végponti kiszolgálás

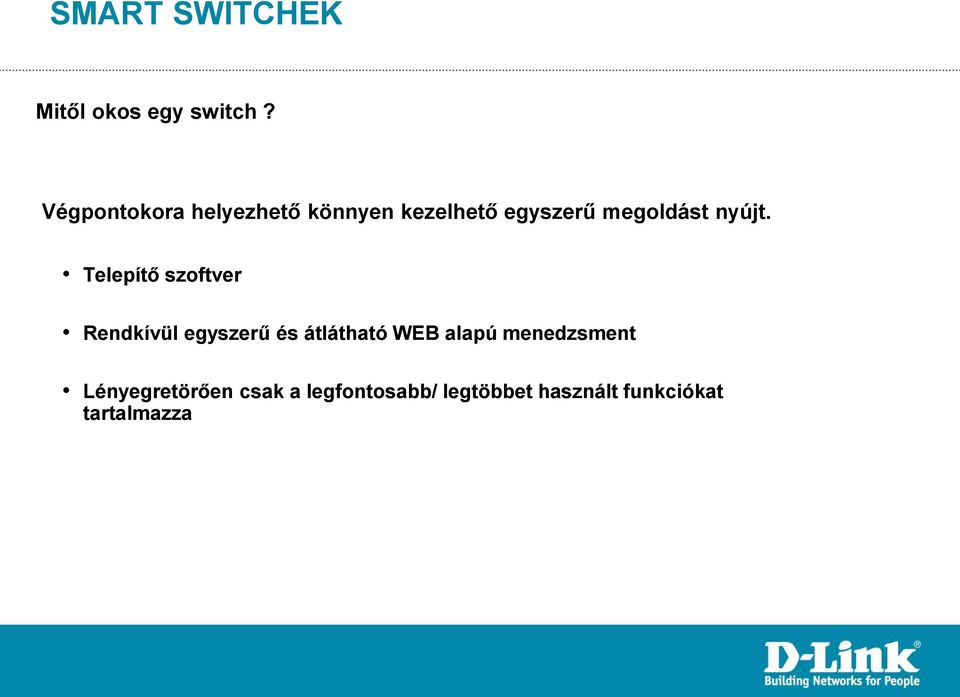

5 SMART SWITCHEK Mitől okos egy switch? Végpontokora helyezhető könnyen kezelhető egyszerű megoldást nyújt. Telepítő szoftver Rendkívül egyszerű és átlátható WEB alapú menedzsment Lényegretörően csak a legfontosabb/ legtöbbet használt funkciókat tartalmazza

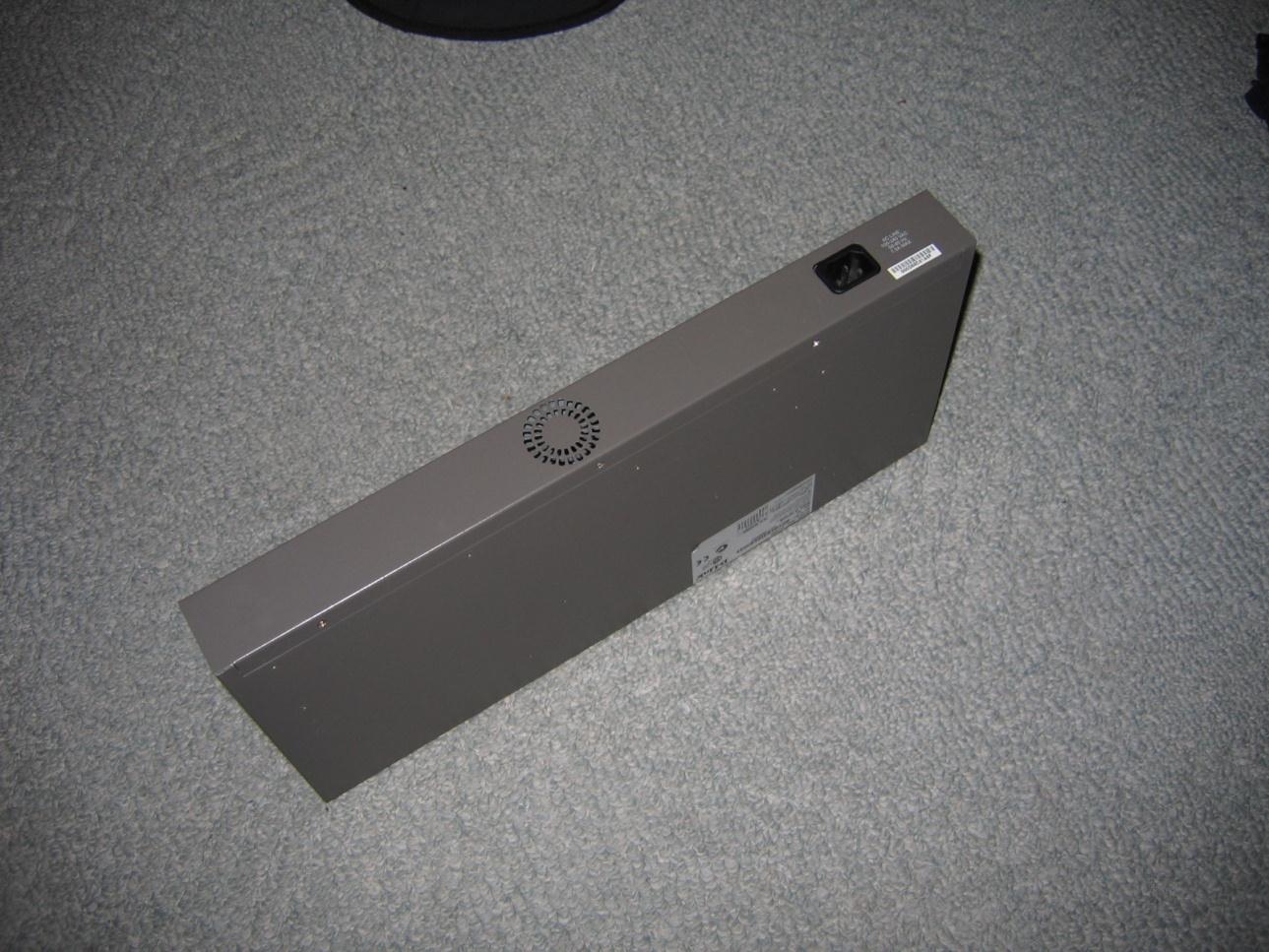

6 Switch üzembe helyezés 1. Termék beszerelés

7 V tápellátás biztosítása

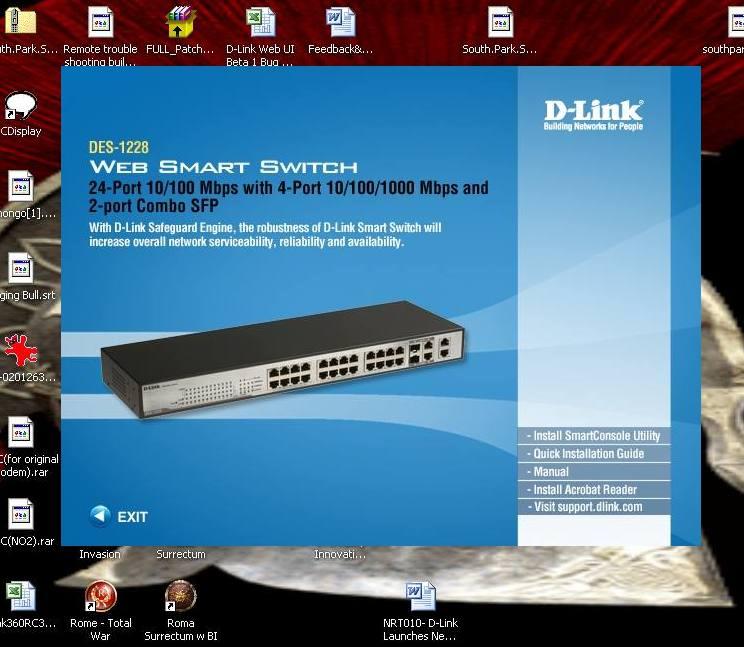

8 3. Smart Console Utility elindítása

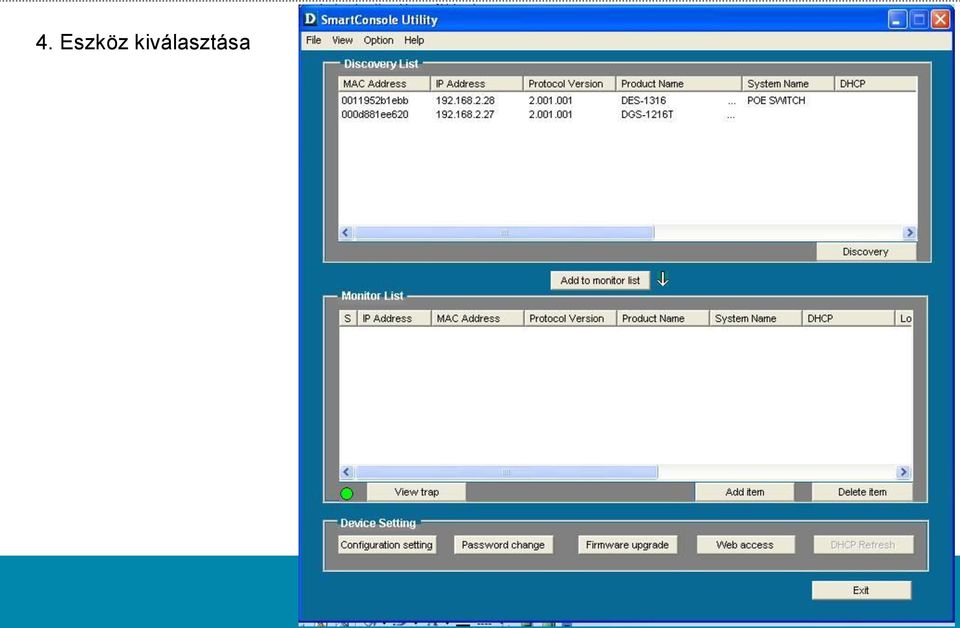

9 4. Eszköz kiválasztása

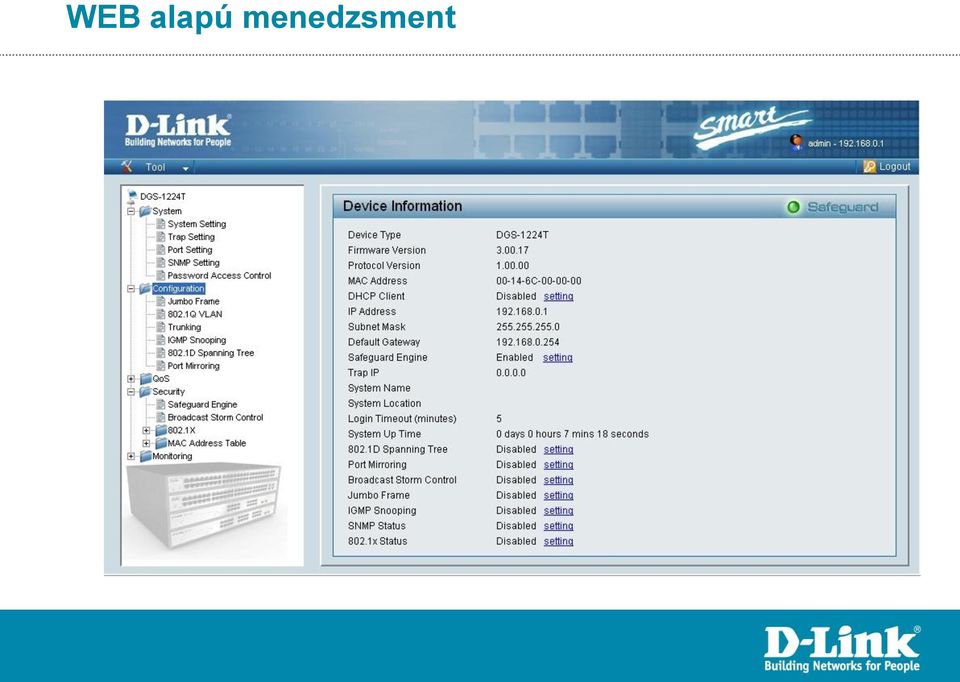

10 WEB alapú menedzsment

11 Kinek Ajánlható a SMART termék család? Kis- és középvállalati kategória, intézményi rendszerek Ahol egyszerű menedzselhetőség a cél nem akarnak, vagy nem szükséges elveszni a funkcionalitásokban Akinek menedzselhetőségre van szüksége (hálózati hozzáférés korlátozás, video adat forgalmazás, VOIP )de finanszírozási nehézségek miatt nem engedheti meg magának egy teljes menedzsment funkcionalitású switch megvásárlását Akinek egyszerű PoE megoldás kell

12 1100 smart család Alap funkciók: QoS (video, VOIP) VLAN IGMP snooping (video) Web menedzsment Model DGS DGS Outlook H/W Configurat ion 16 10/100/1000Bae s-tx 24 10/100/1000Bae s-tx Üzemeltetési funkciók Loop Loopback Detection Cable Diagnostics: kábel hossz, zárlat, szakadás megjelenítés Használat Plug-and-Play Surveillance VLAN akadás mentes kép megjelenítés. A switch felismeri az IP kamerákat és egy előre definiált VLAN-ba helyezi azok frogalmát kiemelt prioritással. Élettartam

13 1210 smart család Model DGS DGS DGS DGS P Outlook Alap funkciók: QoS +Cos+ DSCP (video, VOIP) ACL programozhatóság (biztonság, forgalom) 802.1x authentikáció (biztonság) STP, RSTP Auto Voice VLAN (forgalom) H/W configuratio n WEB, SNMPv3, CLI,SSL menedzsment Üzemeltetési funkciók Loopback Detection Cable Diagnostics: kábel hossz, zárlat, szakadás megjelenítés Használat Plug-and-Play Surveillance VLAN Auto Voice VLAN 16 10/100/1000Baes- T + 4 Combo SFP 24 10/100/1000Baes-T + 4 Combo SFP 48 10/100/1000Baes-T + 4 Combo SFP 8 10/100/1000Baes- T + 2 Combo 1000Base-T/SFP Élettartam

14 Smart Pro termékcsalád Model DGS DGS DGS P DGS Alap funkciók: IPv6 támogatás Statikus routing Asszimetrikus VLAN támogatás Product Image H/W Configurati on 16 10/100/ 1000BASE-T + 4 SFP 20 10/100/ 1000BASE-T + 4 SFP 20 10/100/ 1000BASE-T PoE + 4 SFP 48 10/100/ 1000BASE-T + 4 SFP ARP spoofing DHCP server screening Stackelhetőség Mail/Portal/FTP Server (VLAN3) VLAN 3 (Shared VLAN) VLAN 1 VLAN 2 NAS (VLAN 3) V1 V2 Élettartam SmartPro Legacy Switch Finance department (VLAN 1) R&D department (VLAN 2) PC1 V1 V2 Loop PC2 * Support in

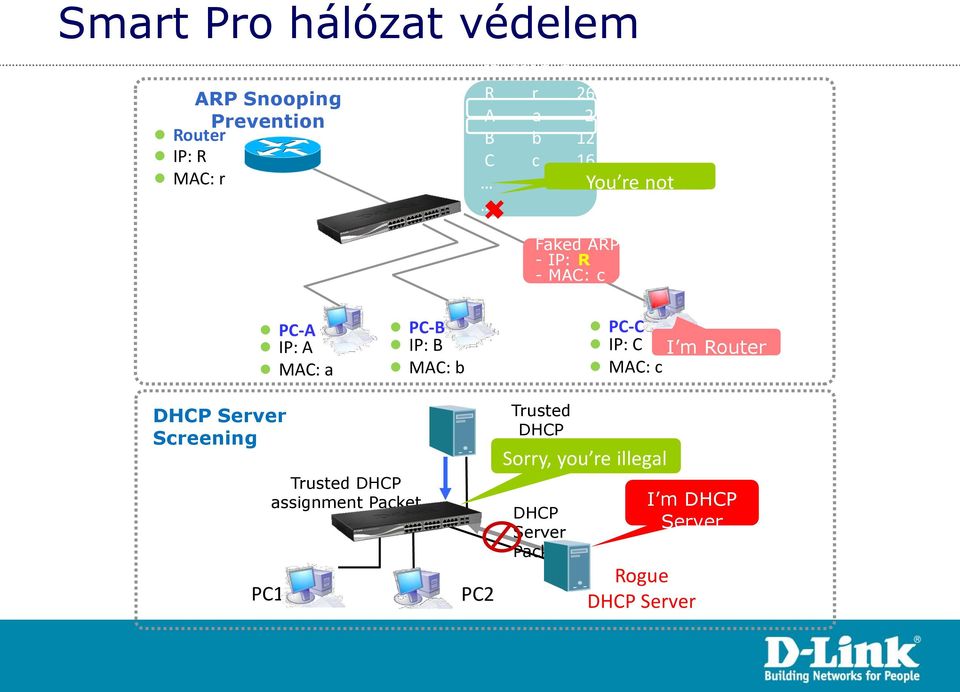

15 Smart Pro hálózat védelem ARP Snooping Prevention Router IP: R MAC: r IP MAC Port R r 26 A a 2 B b 12 C c 16 You re not not PC- Router A Faked ARP - IP: A R - MAC: c PC-A IP: A MAC: a PC-B IP: B MAC: b PC-C IP: C MAC: c I m Router PC-A DHCP Server Screening PC1 Trusted DHCP assignment Packet PC2 Trusted DHCP Server Sorry, you re illegal DHCP Server Packet I m DHCP Server Rogue DHCP Server

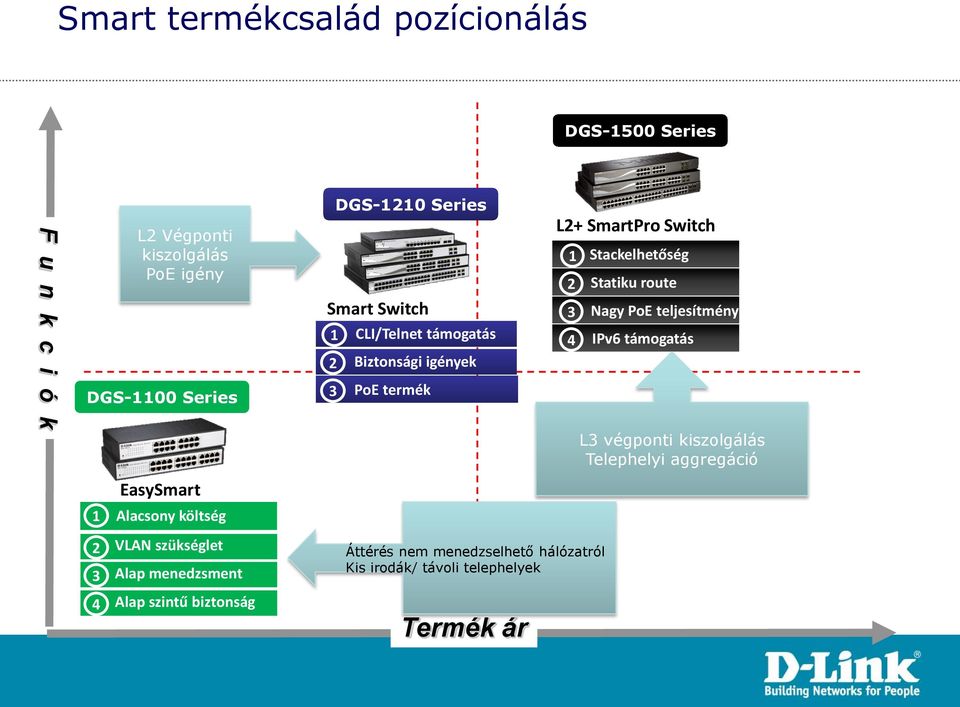

16 Smart termékcsalád pozícionálás DGS-1500 Series F u n k c i ó k L2 Végponti kiszolgálás PoE igény DGS-1100 Series EasySmart 1 Alacsony költség 2 VLAN szükséglet 3 Alap menedzsment 4 Alap szintű biztonság DGS-1210 Series Smart Switch 1 CLI/Telnet támogatás 2 Biztonsági igények 3 PoE termék Áttérés nem menedzselhető hálózatról Kis irodák/ távoli telephelyek Termék ár L2+ SmartPro Switch 1 Stackelhetőség 2 Statiku route 3 Nagy PoE teljesítmény 4 IPv6 támogatás L3 végponti kiszolgálás If you need: Telephelyi aggregáció - Static Route, Virtual Stacking, More port counts

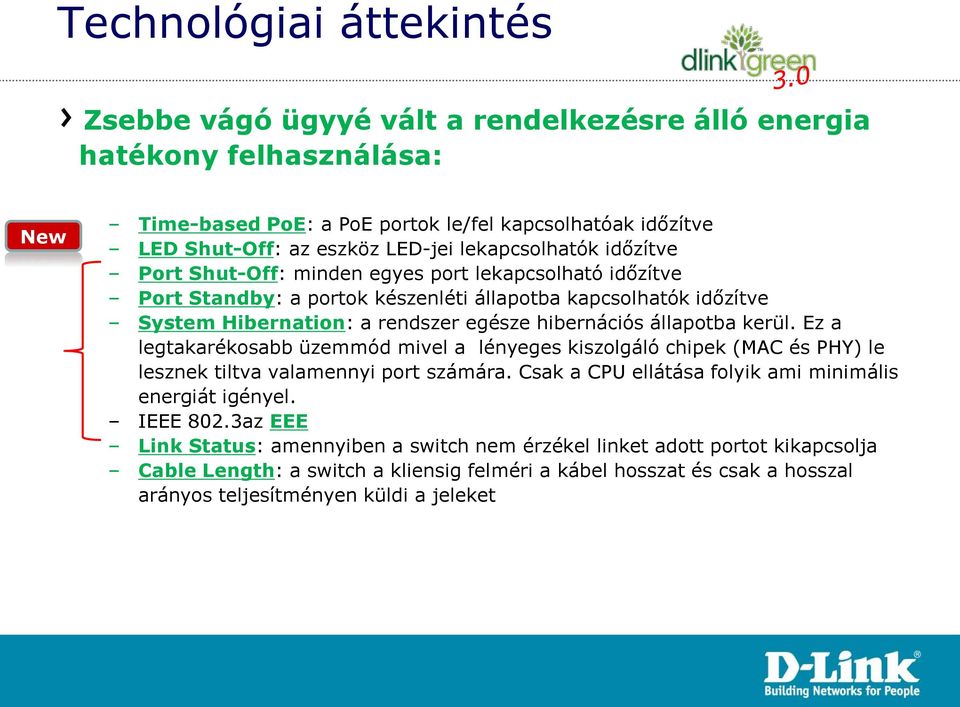

17 Technológiai áttekintés Zsebbe vágó ügyyé vált a rendelkezésre álló energia hatékony felhasználása: New Time-based PoE: a PoE portok le/fel kapcsolhatóak időzítve LED Shut-Off: az eszköz LED-jei lekapcsolhatók időzítve Port Shut-Off: minden egyes port lekapcsolható időzítve Port Standby: a portok készenléti állapotba kapcsolhatók időzítve System Hibernation: a rendszer egésze hibernációs állapotba kerül. Ez a legtakarékosabb üzemmód mivel a lényeges kiszolgáló chipek (MAC és PHY) le lesznek tiltva valamennyi port számára. Csak a CPU ellátása folyik ami minimális energiát igényel. IEEE 802.3az EEE Link Status: amennyiben a switch nem érzékel linket adott portot kikapcsolja Cable Length: a switch a kliensig felméri a kábel hosszat és csak a hosszal arányos teljesítményen küldi a jeleket

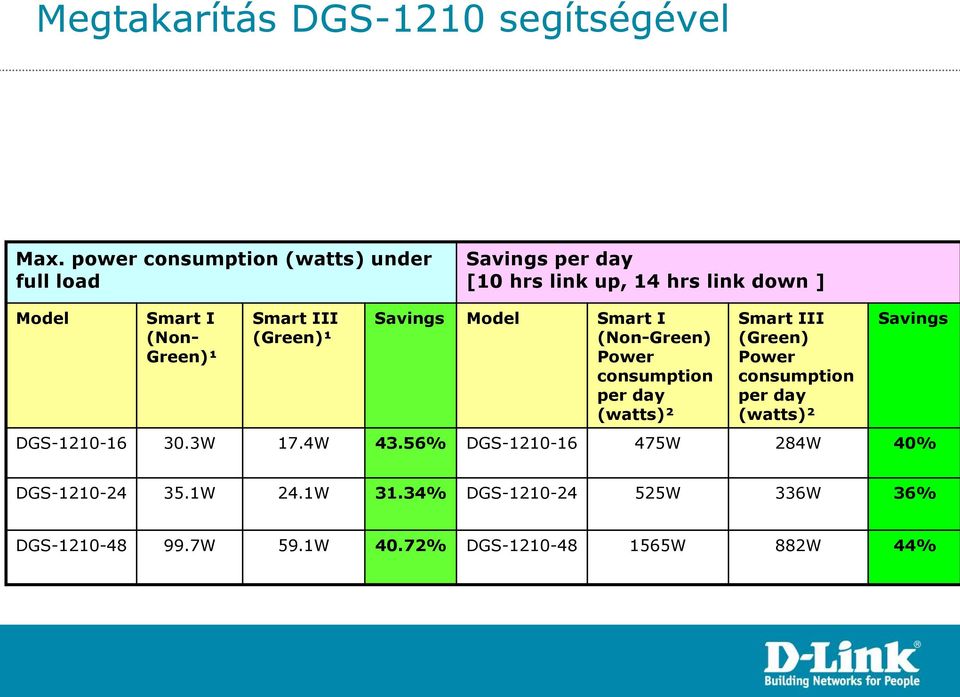

18 Megtakarítás DGS-1210 segítségével Max. power consumption (watts) under full load Savings per day [10 hrs link up, 14 hrs link down ] Model Smart I (Non- Green)¹ Smart III (Green)¹ Savings Model Smart I (Non-Green) Power consumption per day (watts)² Smart III (Green) Power consumption per day (watts)² Savings DGS W 17.4W 43.56% DGS W 284W 40% DGS W 24.1W 31.34% DGS W 336W 36% DGS W 59.1W 40.72% DGS W 882W 44%

19 Aggregációs és core switching

20 Switch portfólió Stand-alone switchek Chassis switchek DES-7200 DGS-7100 Funkciók EasySmart Managed DES-3000 DGS-3100 Stackable DGS-3400 DGS-3600 DGS-6600 DES- 1100/1210 DGS- 1100/1210 Végpontok

21 Stackelt gigabites kiszolgálás DGS-3620 EI F u n k c i ó k DGS-3120 EI DGS-3420 DGS-3620 SI Support VRRP, OSPF, IGMP (exclude OAM) Support BGP, QinQ, PIM, OAM, IPv6 tunneling, MPLS DGS-3120 SI Support RIP, 10G uplink, OAM Stacking, SIM Support Static Route, Egress ACL, ERPS, IMPB Érték

22 10G Interconnection & Backbone Rugalmasan bővíthető 10 Gbps konfiguráció Azon felhasználóknak akik sok 24/48G portos eszközöket akarnak használni Akik gyűrű és flat topológiát kívánnak rugalmasan használni Akik a gyűrű topológia mellett 10Gbps uplinket is akarnak 10G-CX4 copper 10G Fiber Dual 10G uplinks for fault tolerance & load sharing A végfelhasználó választhat 2 slots-os költséghatékony modellt A végfelhasználó bármikor választhat 3 10G slot -os modellt

23 DGS-3120 Modellek DGS TC 20 Ethernet 10/100/1000 és 4 Combo 1000Base-T/SFP DGS PC 20 Ethernet 10/100/1000 PoE/PoE + és 4 combo 1000Base-T/SFP DGS TC 44 Ethernet 10/100/1000 ports és 4 Combo 1000Base-T/SFP DGS PC 44 Ethernet 10/100/1000 PoE/PoE + és 4 Combo 1000Base-T/SFP 23

24 DGS-3120 Modellek DGS SC 16 SFP and 8 Combo 1000Base-T/SFP AC power DGS SC-DC 16 SFP and 8 Combo 1000Base-T/SFP DC power 24

25 DGS-3120 SI vs. EI DGS-3120 (EI) F u n k c i ó k DGS-3120 (SI) Physical Stacking (40G) MLD Snooping Voice VLAN Static route and inter-vlan routing Advanced security features Static Route (EI) Inter-VLAN routing (EI) Egress ACL (EI) Static route (EI) ERPS (EI) IMPB (EI) ACL & QoS 802.1X/WAC/MAC Complete IPv6 features SI or EI? Green Features Support PoE & PoE Plus Rich E2ES Support Érték

26 DGS-3600 portfólió váltás Next Generation L3 DGS-3600 DGS-3620 VRRP, OSPF, IGMP, BGP, Q in Q, PIM, IPv6 tunneling, MPLS 1 DGS-3400 DGS-3420 RIP, Y.1731, 802.1ag, 802.3ah OAM, NLB, 10G uplink L2 DGS-3100 DGS-3120 Support Stacking, SIM, Static Route, ERPS, IMPB

27 DGS-3600 vs. DGS-3620 DGS-3620 vs. DGS-3600 Egress ACL Uplink/ stacking (4x10GE SFP+ port) SD kártya támogatás PoE+ támogatás (802.3at & 802.3af) Smart Fan hűtés SI/EI firmware 802.3af 802.3at DGS-3620 SI DGS-3620 EI EI funkciók: IPv6 Tunneling, BGP, RIPng(IPv6), OSPFv3, BGP+, PIM SM v6, DVMRP v3, CFM F u n k c i ó k DGS-3600 Érték SI: Standard Image EI: Enhanced Image

28 28 DGS-3600 vs. DGS G Media Type (uplink or stacking) DGS-3600 Series CX4 DGS-3620 Series 10G Ports 3 (3627, 3627G), 2(3650) 4 SFP at/802.3af N/A 802.3at & 802.3af ( PC, 52P) Power Load Sharing N/A Yes ( PC, 52P with RPS-700) SD Card N/A Yes OOB port N/A Yes Alarm port N/A Yes MAC address 16K 32K Ingress/Egress ACL Ingress Only Ingress & Egress 802.1Qbb N/A Yes MPLS/VPLS N/A Yes (R2)

29 Standard szoftver vs. Enhanced szoftver 29 Mivel több az EI szoftver az SI hez képest? Layer 3 funkció: IPv6 Tunneling Layer 3 Routing: BGP, RIPng, OSPFv3 and BGP+ Layer 3 Multicasting: PIM SM for IPv6, DVMRPv3 OAM: Kábel diagnosztika és Cable Fault Management(CFM) MPLS/VPLS (R2) MEF szabvány támogatás MEF Certification (R2)

30 DGS-3120 and DGS-3620 PoE Új RPS támogatás Az új RPS (DPS-700) használatával a DGS-3120/DGS-3620 PoE modellek két féle módban tudnak működni Redundáns mód: RPS csak meghibásodás esetén kapcsola be; PoE power büdzsé: 370W. Kiterjesztett mód: RPS load share támogatást nyújt; PoE büdzsé:740w. PoE (802.3af) és PoE Plusz (802.3at) támogatás DGS PC/48PC és DGS PC/48PC minden portján támogatja a 802.3af és 802.3at szabványokat * With DPS-700

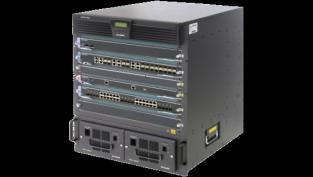

31 Aggregációs switch Model DGS controller slot 3 line card slots Switch fabric 576 Gbps 428,77 Mpps Distributed switching design Non-blocking architecture 4x Redundant power supply Up to 144 Gigabit ports Up to 24 10GbE PoE line cards available Layer 3 routing (RIP, OSPF, BGP) IPv6 support Available as starter kits Nagy port sűrűség: 144 Gb port, vagy 24 10GbE port Distributed switching működés: Minden egyes vonali kártya (blade) saját intelligenciával rendelkezik, ezért tehermentesítik a backplane-t, vezérlőmodult gyorsabb csomagtovábbítást produkálnak. Non blocking architektúra: Redundáns tápellátás: 4 tápegység a PoE portok ellátásához és a a biztonság végett. Full-budget PoE support: 144 Gb PoE port D-Link Green TM

32 Fizikai kialakítás 4x Power Supply slots 1x Control module 3x Line Card slots

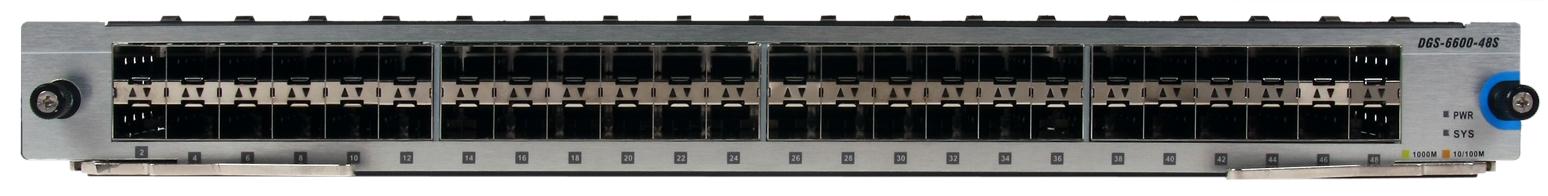

33 33 Modulok DGS T 48x10/100/1000 Base-T ports DGS S 48x GbE SFP module ports

34 34 Modulok DGS TS provides 24x 10/100/1000 Base-T ports and 24x SFP module ports. DGS XG provides 8 x 10GbE XFP module ports

35 Egy campus hálózati topológia Dormitory 1 DGS-3120 OSPF Campus Backbone VRRP DGS-3120 DGS-3620 Series Dormitory 2 DGS-3120 DGS-3620 Series VRRP DGS-6600 College 3 College 1 DGS-8000/ DES-7200 College 2 DGS-6600 DGS-3620 DGS Copper 10G Fiber DGS

36 Vezeték nélkül

37 WLAN menedzsment megoldások D-Link Vezeték nélküli Menedzsment Megoldás Kinek ajánlott? Értékesítési modell Alkalmazás Unified switching Enterprise/SME Nagy hálózatok/ elvárások Kis felügyeleti igény uswitch és AP-k unified Ap-k SME/SMB AP Manager II SMB/SME-level Ingyenes AirPremier család AP Array Small office-level Maximum 8 AP Ugyanolyan AP-k Kis menedzsment igény Ingyenes AP-ba integrált AirPremier N

38 Unified Switching termékek (6~24 AP) (48~64 AP) (256~512 AP) Funkciók DWS-4026 Support 64 APs per switch Support 256 APs per peer group DWS-3024L Max. 24 APs per switch Max. 96 APs per peer group DWS-3024 Support 48 APs per switch Support 192 APs per peer group DWC-1000 (Q4, 2011) 6 AP per device 24 AP per peer group Available In Development In Plan Érték

39 Konfiguráció és centralizált menedzsment AP kezelés A Unified Switch automatikusan detektálja valamennyi a hálózaton lévő AP t az üzembehelyezés után. Amikor egy AP helyére újat teszünk, vagy csak egyszerűen egy új AP-t helyezünk el a switch automatikusan felkonfigurálja vagy a régi AP vagy az AP-nak megfelelő csoport beállításaival. 2> New AP detected!!! AP-1 Unified Switch AP-2 APs detected on the network AP-1 AP-2 AP-3 AP-3 1> AP-3 appear and attached to a Unified Switch port 3> Configured AP with the pre-set profile configuration

40 Konfiguráció és centralizált menedzsment Biztonsági szabályok központi profil menedzsmentje A biztonság beállítások még akkor is érvényesíthetők ha az AP ki van kapcsolva. Unified Switch L3-switch Pre-set profile configuration L2-switch Profil csomag tartalma: RADIUS server settings Security settings Radio configuration SSIDs, VLAN & Tunnel setting QoS configuration Access points attached to the network Pre-set profile configuration Pre-set profile configuration Pre-set profile configuration

41 RF mendzsment Automatikus csatorna kezelés A uswitch automatikusan képes kezelni a csatornákat a vezérelt AP-k számára olyan események bekövetkeztekor is mint egy új AP vagy akár egy idegen hálózat felbukkanásával. A uswitch beállítható, periódikus környezet vizsgálatra és annak megfelelően automatikus csatorna konfigurációra. Unified Switch Experience signal interference, Change channel Channel 36 Channel 44 Channel 44 Appear rogue AP which using channel 44 Channel 52 Channel 40 Channel 48 New AP attached to the network Scan RF area for occupied channel Select non-interfering channel

42 RF mendzsment, öngyógyító hálózat Automatikus RF jel erősség kezelés Automatikus jel erősség kezelés a kliensek megfelelő kiszolgálásához figyelembevéve az interferencia problémákat. Például egy AP eltünésével a rendszer a szomszédos AP-k jelerősségét azonnal megemeli a lehető legtökéletesebb lefedettség eléréséhez. Power adjusted to prevent interference Power increased Wireless coverage area Another AP appear on the network Wireless coverage area The AP is powered down

43 Terhelés kezelés uswitch folyamatosan vizsgálja a rendszer terhelését az AP-k saját terheltségi információi alapján Az AP-k rendszeresen jelzik saját terhelési információikat Ha pl a sávszélesség terhelés eléri a bekonfigurált limit értéket egy AP-n, akkor egy újabb kliens bejlentkezés esetén az átfedő szomszédos hálózatba lesz irányítva Utilization rate increased Unified Switch Default bandwidth utilization: 60% Reach utilization threshold!!! User4 rejected Force to connect AP-1 to Ap-2 Utilization rate for AP-2 AP-2: 10% user4 User4 connect to AP-2 user4 Attempt to connect AP-1

44 Fast Roaming VOIP és kritikus alkalmazások számára Fast L2/L3 Roaming Egy DWS-3000 switch 48 AP-ig támogatja a fas roaming -ot A fast roaming támogatott mind egy alhálózaton belül (Layer 2) mind alhálóztok között (Layer 3). Unified Switch Subnet A Subnet B AP-1 AP-2 AP-3 L2 Roaming L3 Roaming

45 Fast Roaming Switch-ek közti Roaming 4 uswitch tehető egy Roaming csoportba. Összesen 192 AP lehet egy fast Roaming hálózatban. L2 or L3 Inter-Switch Roaming

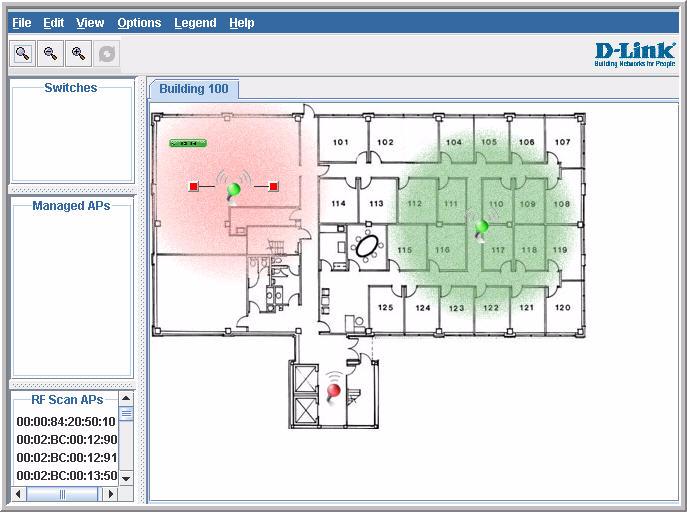

46 Hálózat monitorozás WLAN vizualizáció

47 WLAN menedzsment megoldások D-Link Vezeték nélküli Menedzsment Megoldás Kinek ajánlott? Értékesítési modell Alkalmazás Unified switching Enterprise/SME Nagy hálózatok/ elvárások Kis felügyeleti igény uswitch és AP-k unified Ap-k AP Manager II SMB/SME-level Ingyenes AirPremier család SMB/SME Focus AP Array Small office-level Maximum 8 AP Ugyanolyan AP-k Kis menedzsment igény Ingyenes AP-ba integrált AirPremier N

48 AP Menedzser Introduction of AP Manager II AP Menedzser jellemzői WLAN menedzsment cél szoftver Ingyenes Egységes menedzsment és monitorozási interfész Tömeges feladat ellátás,(konfigurálj egyszer) Valós idejű monitorozó eszköz Vizuális könyen áttekinthető riporto

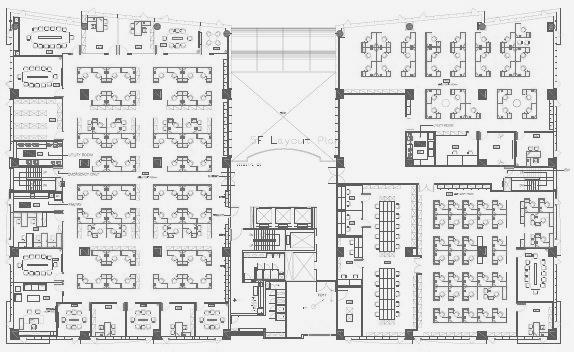

49 AP Menedzser Csoport menedzsment Az összes a hálózatban lévő AP modell vagy kategóri alapján menedzselhető RD Dept. Sales Dept. Warehouse. 49

50 AP Menedzser Multi Konfiguráció Mulit konfigurációval az alábbiak végezhetők el Tömeges firmware frissítés - Egyszerre több modellre is Tömeges konfiguráció - Konfiguráció alkalmazása template fájlokból Template fájlok kezelése - New / Delete / Edit / Run / Export / Import template file Mass FW Upgrade Apply Template File Config Comparison

51 AP Array 1 Backup Master SSID Security policy ACL.. SSID Security policy ACL.. SSID Security policy ACL.. Master Master egység kiválasztás array csoport azonosító konfiguráció SSID Security policy ACL.. 3 Backup Master és Slave AP-k megkapják a konfigurációt automatikusan 2 Slave APs Csak azonos modellre működik 8 AP-ig csoportonként AirPremier N Array ID kiválasztás a Slave AP-ken

52 AP Array Mit szinkronizál az Array? A Master AP az AP Array ben automatikusan szinkronizálja konfigurációját az összes Slave AP felé, ha bármilyen konfigurációs beállítása megváltozik. Wireless Setting Synchronized Configurations in AP Array DHCP Server Multiple SSID & VLAN WiFi Schedule MAC Filter WLAN Partition Log Settings Time & Date QoS Settings Performance Setting

53 Service routerek

54 Unified Services Router pozícionálás 150 ~ 1000 Users 50 ~ 150 Users DFL-260E/860E/1660/2560(G) High Availability 1 ~ 50 Users ICSA Certification Port Configurable DSR-500N/1000N ZoneDefense Outbound load balancing DSR-250N Dual WAN Failover n Single/Dual Band UTM Protection USB interface for Printer Server and Storage Server Load Balancing Bandwidth Management IPsec and SSL VPN SPI Firewall 10/100/1000M Ports

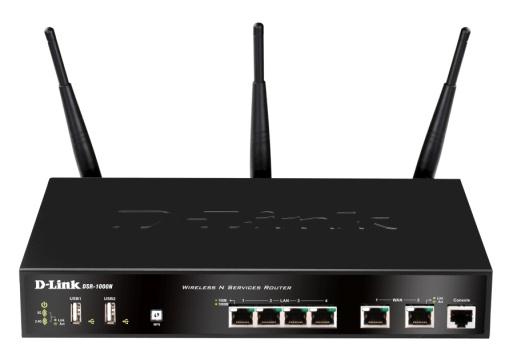

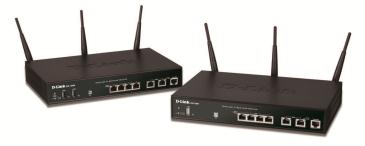

55 Unified Services Router család DSR-1000N 2 x Gigabit WAN ports, 4 x Gigabit LAN ports 130Mbps plaintext firewall throughput 100Mbps 3DES/AES VPN throughput 60,000 Concurrent Sessions 70/20 IPSec/SSL VPN Tunnels 25/25 L2TP/PPTP tunnels 64 Concurrent WiFi Clients per SSID (Max. 4 SSIDs) DSR-500N 2 x Gigabit WAN ports, 4 x Gigabit LAN ports 70Mbps plaintext firewall throughput 70Mbps 3DES/AES VPN throughput 30,000 Concurrent Sessions 35/10 IPSec/SSL VPN Tunnels 25/25 L2TP/PPTP tunnels 32 Concurrent WiFi clients per SSID (Max. 4 SSIDs)

56 Unified Services Router család DSR-250N 1 x Gigabit WAN ports, 8 x Gigabit LAN ports 45Mbps plaintext firewall throughput 35Mbps 3DES/AES VPN throughput 20,000 Concurrent Sessions 25/5 IPSec/SSL VPN Tunnels 25/25 L2TP/PPTP tunnels 16 Concurrent WiFi Clients per SSID (Max. 4 SSIDs) Teljesítmény DSR-500N DSR-1000N DSR-250N Ár

57 SAN megoldások

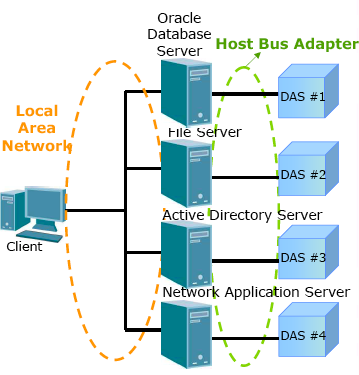

58 DAS

59 NAS

60 SAN

61 NAS vs. SAN NAS Kliens úgy látja mint fájl szervert, közvetlen adatforgalom van kliens és NAS között A kliens NFS, CIFS, SMB, FTP vagy HTTP protokollon keresztül kommunikál Az adat kezelés fájl alapú SAN Kliens úgy látja mint a szerver egy részét, csak szerveren keresztül kommunikál vele A kliens a szerver álltal létrehozott iscsi protokollon keresztül kommunikál Az adat kezelés blokk alapú A mentés vagy tükrözés fájl alapú A mentés és tükrözés blokk alapú

62 DNS hybrid működés iscsi Lokális meghajtó elvén működik 2-3x gyorsabb mint a NAS Nincs fájlrendszer szerver szolgáltatás FTP, itunes, multimedia streaming, stb NAS Fájl szerver + tároló megoldás fájl rendszerrel Szolgáltatásokkal: FTP, itunes, Print Server, multimedia streaming, etc.

63 DNS Features iscsi DDNS Snapshot Up to 64 iscsi Targets SNMP CHAP S.M.A.R.T. Support Online capacity expansion Link Aggregation Fail-over/Fail-back VLAN Support DFS Support AES Support FTP w/ TLS/SSL Virtual Disk Remote replication Web File Manager Print server VLAN Device Interface 2 Gigabit Ethernet port 2 USB 2.0 port Supported Hard Drive Type Five 3.5-inches SATA Standard Drive with capacity support up to 2 TB Networking Features DDNS FTP, SMB, NFS, DFS NTP HTTP/ HTTPS

64 DNS távoli replikáció LAN or Internet Rsync remote replication

65 DNS roaming funkciók * Must be done when the NAS is powered off * Must be done when the NAS is powered off

66 DNS Raid migráció Standard mode JBOD Standard mode RAID 1 RAID 5 RAID 6

67 DNS Virtuális disk kezelés

68 Price D-Link IP-SAN Megoldások D-Link Flexible Storage Architecture Small/Mid-size Enterprise Entry-Level DSN DNS DNS Hot-Swap SATA-II HDD Drive Bays (10TB) 4 x 1GbE Over 80k Unified I/Os per Sec Battery Protected Cache Memory: Up to 1GB 5TB Capacity with 1TB HDDSs 200 Watt Power Supply NAS & SAN Workgroup 2U - 8 Bay Hot-Swap SATA-II HDD 4 x 1GbE Over 80k I/Os per Sec Battery Protected Cache Memory: Up to 4GB 16TB Capacity with 2TB HDDSs 400 Watt (N+1) Power Supply 3U-15 Bay Hot-Swap SATA-II HDD 8 x 1GbE Over 80k I/Os per Sec Battery Protected Cache Memory: Up to 4GB 30TB Capacity with 2TB HDDSs Single controller SATA drives Fixed capacity 760 Watt (N+1) Power Supply 3U-15 Bay Hot- Swap SATA-II HDD 1 x 10GbE Over 80k I/Os per Sec Battery Protected Cache Memory: Up to 4GB 30 TB Capacity with 2TB HDDSs 760 Watt (N+1) Power Supply DSN U/12 Bay Hot-Swap SAS and SATA-II HDD Up to 8 x 1 GbE or 4 x 10 GbE Ports 200k I/Os per Sec Battery Protected 4GB Cache Memory 120 TB Capacity with 2TB HDDs 1000 Watt (N+1) Fully redundant SAS & SATA drives Expandable to 60 drives Power Supply

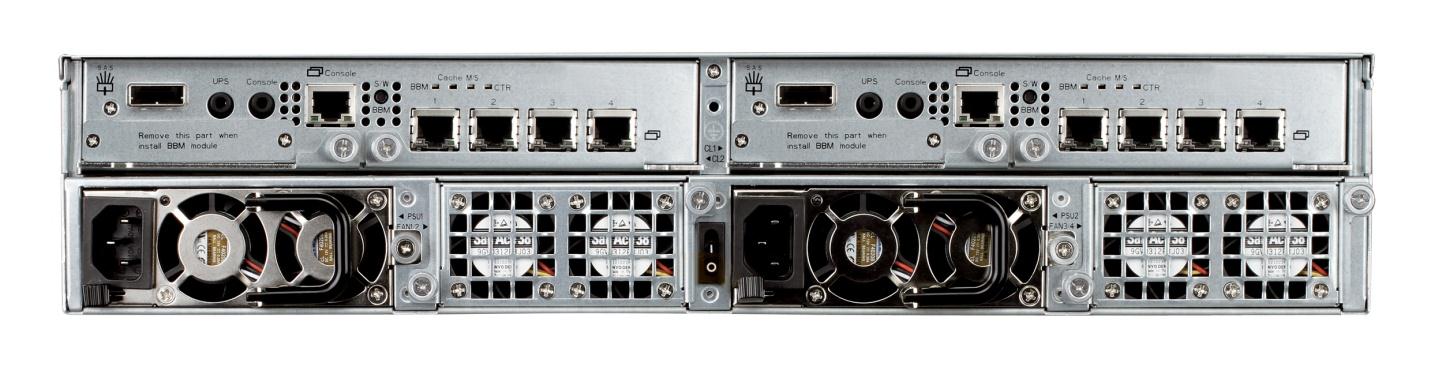

69 DSN-6000 moduláris tervezés Controller Modular Power Supply Fan Modular

70 DSN-6000 Stack Duál kontrolleres rendszer Bővítés DSN meghajtóig skálázható

71 A duális raid kontrollerek szerepe Kontroller meghibásodás DSN-6000 HA Target Backplane Régi rendszerek működése Controller 1 Controller 2 RAID System C1 C2 SAS x4 Expansion Port Nonstop Service Service Fails JBOD 1 JBOD 2 J1 J2 Expanded SAS JBOD C1: RAID Controller 1 C2: RAID Controller 2 J1: JBOD Controller 1 J2: JBOD Controller 2 HDD 1 HDD 2... HDD 24 DSN-6000 HA JBOD Target

72 A duális raid kontrollerek szerepe Firmware upgrade esete DSN-6 HA Target Reboot Firmware Upgrade Régi rendszerek esetén RAID System C1 C2 C1 Service C2 Service C2 Service C1 Service Controller 1 Controller 2 Reboot Reboot C1 and C2 reboot together, the system will be out of service for around 5 minutes. C1 and C2 upgrade firmware & reboot together, the system will be out of service for a few minutes. No System Downtime C1: RAID Controller 1 C2: RAID Controller 2

73 DSN-6000 tulajdonságok Dual active RAID controllers Fully redundant & hot-swappable modules SAS 6G disk backplane Snapshot with Microsoft VSS support Remote replication Volume Clone SAS JBOD expansion Advanced RAID level support RAID 6, 60 Vmware, Citrix & MS Hyper-V Green Technology 80 Plus power supply Auto Disk Spin Down

74 Volume klónozás licensz nélkül! Volume klónozás egy prémium kategóriás funkció, egy pontos duplikáció, készítésére. Alkalmas funkció adat redisztribútálásra pl. újabb gyorsabb/ hibátlan merevlemezre. Klónozási célok: Alkalmazás teszt Alkalmazás fejlesztés Információ analízis Adat bányászat Mentés/visszaállítás Virtualizáció

75 Távoli replikáció extra költség nélkül Location 2 Location 1 VD3 VD2 WLAN LAN VD1 HQ Note: 1.Max. replication task no. is 8 2.Replication throughput is 20MBps 3.DSN-6410/20 replication throughput is limited to 20MBps

76 Snapshot, Volume klón és replikáció DNS DNS Replication DNS

77 DSN-6000 Sorozat Model DSN DSN DSN DSN High Availability Yes Option Yes Option Outstanding Performance Yes Yes Yes Yes Iops 200K 120K 220K 100K Throughput 900MBps 500MBps 1300MBps 650MBps Virtualization Support Vmware Ready Vmware Ready Vmware Ready Vmware Ready Green Technology Yes Yes Yes Yes Fully Redundant Single controller & Yes & Hot-Swappable Design upgradable to dual Yes Hardware iscsi Offload Engine Yes Yes Yes Yes Snapshot with VSS Support Yes Yes Yes Yes Remote Replication Yes Yes Yes Yes Load Balancing & Failover Single controller & upgradable to dual Yes Yes Yes Yes Hardware Specification RAID Controller Dual Single & Upgradable to Dual Controller Dual Host Channels 4 x 1GbE iscsi 2 x 10GbE iscsi 4 x 1GbE iscsi (per controller) (per controller) (per controller) Expansion Enclosure DSN DSN DSN DSN Cache Memory 4GB 4GB 4GB 4GB No. of Hard Drive/Enclosure Max. Hard Drive no. support Power Supply 2 x 500W 2 x 500W 2 x 500W 2 x 500W Single & Upgradable to Dual Controller 2 x 10GbE iscsi (per controller)
