1 Anyagismeret és gyártástechnológia I. Kovács Attila hu

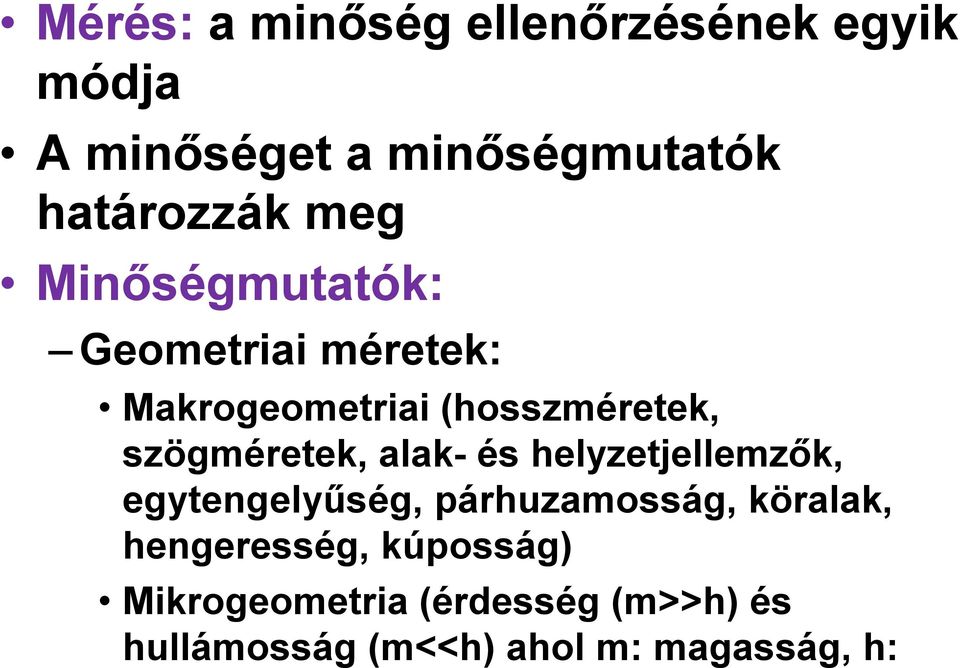

2 Mérés: a minőség ellenőrzésének egyik módja A minőséget a minőségmutatók határozzák meg Minőségmutatók: Geometriai méretek: Makrogeometriai (hosszméretek, szögméretek, alak- és helyzetjellemzők, egytengelyűség, párhuzamosság, köralak, hengeresség, kúposság) Mikrogeometria (érdesség (m>>h) és hullámosság (m<<h) ahol m: magasság, h: hullámhossz)

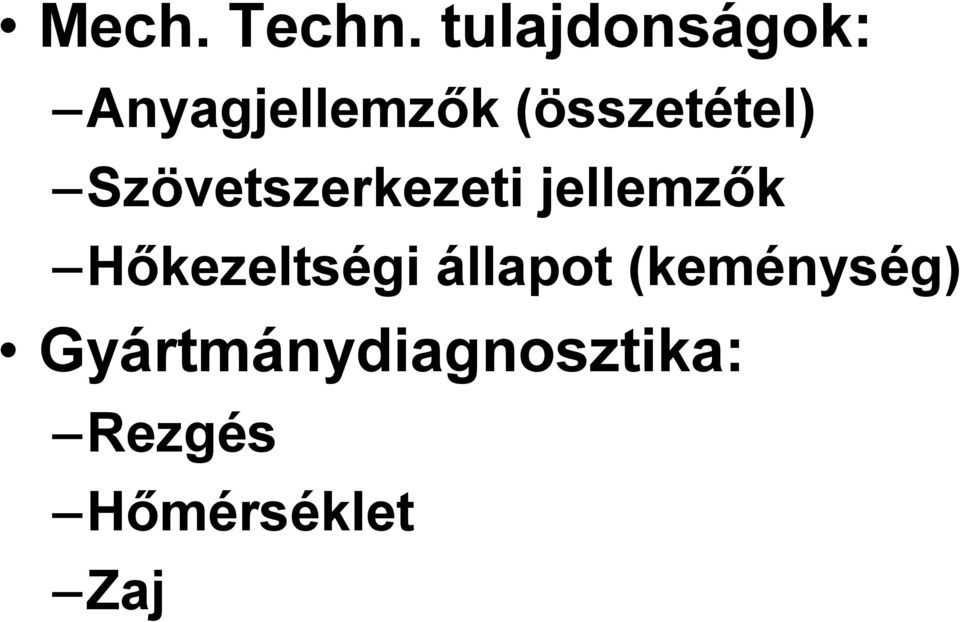

3 Mech. Techn. tulajdonságok: Anyagjellemzők (összetétel) Szövetszerkezeti jellemzők Hőkezeltségi állapot (keménység) Gyártmánydiagnosztika: Rezgés Hőmérséklet Zaj

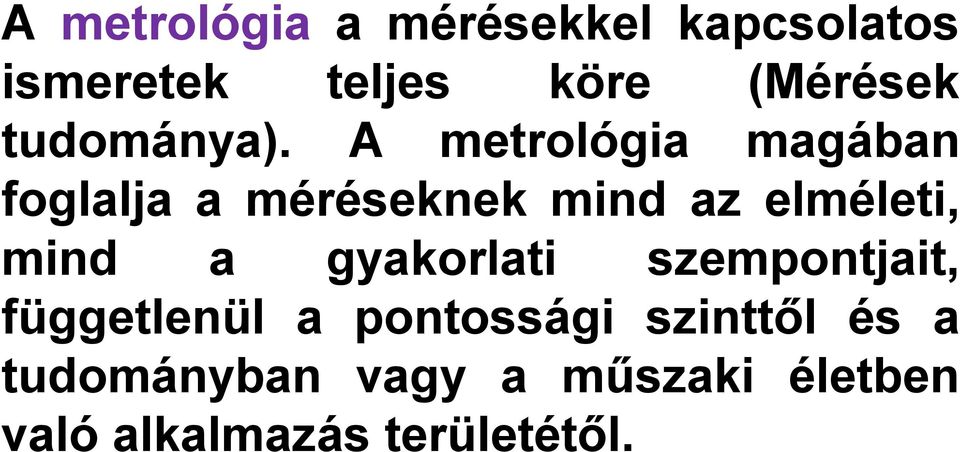

4 A metrológia a mérésekkel kapcsolatos ismeretek teljes köre (Mérések tudománya). A metrológia magában foglalja a méréseknek mind az elméleti, mind a gyakorlati szempontjait, függetlenül a pontossági szinttől és a tudományban vagy a műszaki életben való alkalmazás területétől.

5 Magába foglalja: Méréstechnika, műszertechnika, mérésügy MKEH(OMH) Hitelesítés MKEH (OMH) Kalibrálás (mérőhasábokkal) (akkreditált labor végzi) MKEH (Magyar Kereskedelmi és Engedélyezési Hivatal)

6 Alapfogalmak Mérés: összehasonlító tevékenység, mely során a mérendő mennyiséget közvetve, vagy közvetlenül összehasonlítjuk egy vele egynemű mértékegységgel. A mérendő mennyiség a mérőszám és a mértékegység szorzata. A méret vagy előírt (névleges), vagy tényleges méret. Mérési elv: a mérés alapjául szolgáló fizikai jelenség ( pl. hőmérséklet mérés termoelektromos effektus alapján, tömegmérés mérlegeléssel, felhasználva a tömeggel arányos nehézségi erőt, stb.) Az alkatrészt meghatározó elemek közül a leggyakrabban mértek a : hosszméretek, szögek, alakok, helyzetek, felületi érdességek, térfogatok, erők, súlyok, valamint hőmérsékletek, nyomások, stb.

7 Mérési módszer: olyan szabályok rendszere, melyek szerint a mérést végzik ( közvetlen mérés közvetett mérés, érintkezéses mérés érintkezés nélküli mérés, stb.). Mérési eljárás: mérési elv és mérési módszer ésszerű alkalmazása a mérőszám meghatározásához ( pl. hőmérséklet közvetlen mérése termoelemmel, stb.) Mérőműszer: eszköz vagy készülék a közvetlen, különbségés közvetett méréscéljára. Etalon: valamely kijelölt helyen őrzött minta, amely különböző vizsgálatok összevethetőségét biztosítja azáltal, hogy valamely mennyiség meghatározott értékét maradandóan megtestesíti.

8 A mérési rendszerek szempontjából megkülönböztetünk passzív és aktív, illetve közvetlen és közvetett mérést. Passzív mérés esetén a gyártási folyamatból kikerülve határozzuk meg alkatrész méretét. Eddig jellemzőnek volt nevezhető volt ez a fajta mérési mód. Aktív mérés esetén a mérőeszköz szerves tartozéka a megmunkáló gépnek. A mérési eredmény a szerszámgépben megjelenve korrigálja a megfelelő méreteket. Az utóbbi időben egyre nagyobb jelentősége van ilyen mérési módnak.

9 származtatott mennyiség Egy mennyiségrendszerben a rendszer alapmennyiségeinek függvényeként definiált menynyiség. PÉLDA: Egy olyan rendszerben, amelyben a hosszúság, a tömeg és az idő alapmennyiségek, a hosszúság és az idő hányadosaként definiált sebesség származtatott mennyiség.

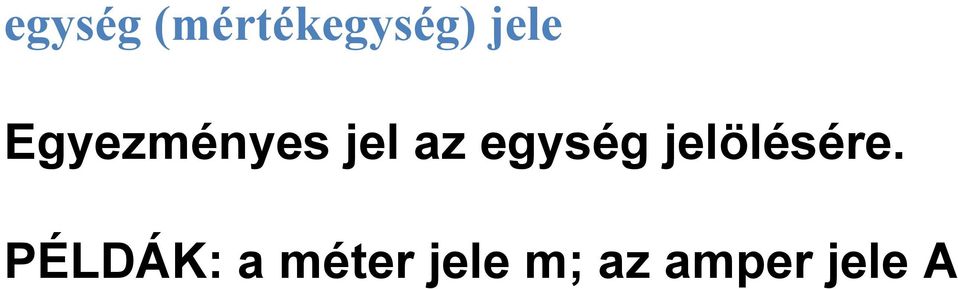

10 egység (mértékegység) jele Egyezményes jel az egység jelölésére. PÉLDÁK: a méter jele m; az amper jele A

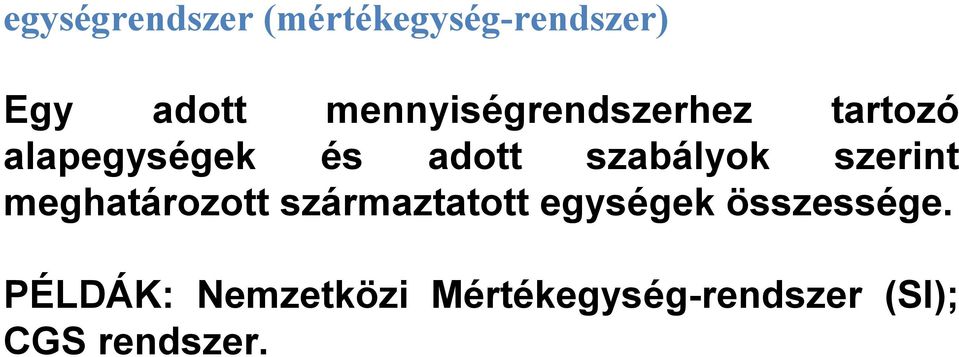

11 egységrendszer (mértékegység-rendszer) Egy adott mennyiségrendszerhez tartozó alapegységek és adott szabályok szerint meghatározott származtatott egységek összessége. PÉLDÁK: Nemzetközi Mértékegység-rendszer (SI); CGS rendszer.

12 Nemzetközi Mértékegység-rendszer, SI Az Általános Súly- és Mértékügyi Értekezlet (General Conference on Weights and Measures) által elfogadott és ajánlott koherens egységrendszer. MEGJEGYZÉS: Az SI alapegységei jelenleg a következők:

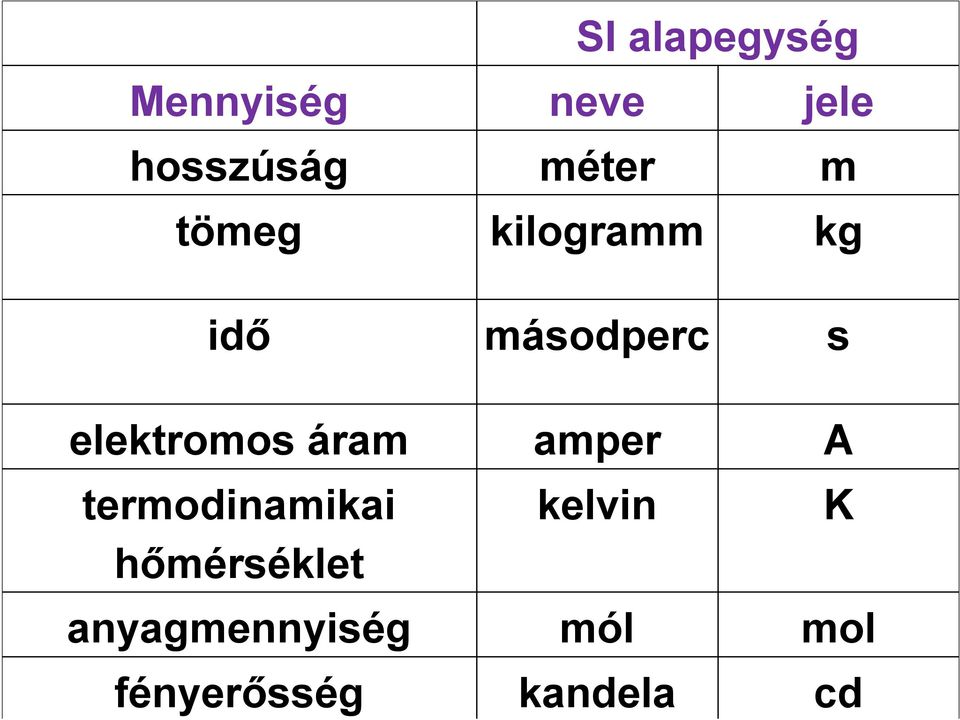

13 SI alapegység Mennyiség neve jele hosszúság méter m tömeg kilogramm kg idő másodperc s elektromos áram amper A termodinamikai hőmérséklet kelvin anyagmennyiség mól mol fényerősség kandela cd K

14 származtatott egység Valamely származtatott mennyiség egysége az adott mennyiségrendszerben. MEGJEGYZÉS: Néhány származtatott egységnek külön neve és jele van, az SIben, például:

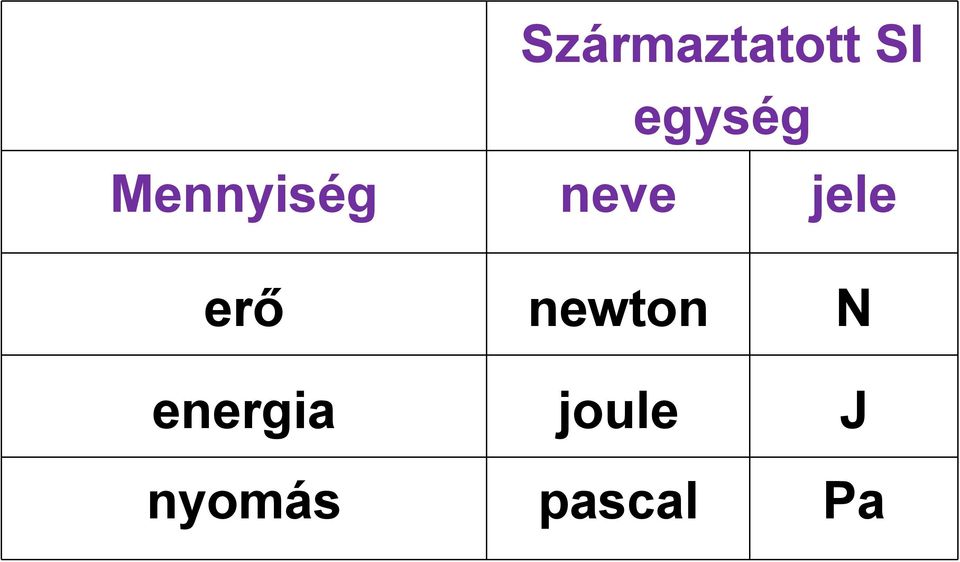

15 Származtatott SI egység Mennyiség neve jele erő newton N energia joule J nyomás pascal Pa

16 rendszeren kívüli egység Egység, amely nem tartozik valamely adott egységrendszerhez. PÉLDÁK: az elektronvolt (kb. 1, J) az energia SI-n kívüli egysége; a nap, az óra, a perc az idő SI-n kívüli egységei.

17 egység (mértékegység) többszöröse Nagyobb egység, amelyet adott egységből a skálára vonatkozó megállapodásoknak megfelelően képeznek. PÉLDÁK: a méter egyik decimális többszöröse a kilométer, a másodperc egyik nem decimális többszöröse az óra.

18 egység (mértékegység) törtrésze Kisebb egység, amelyet adott egységből a skálára vonatkozó megállapodásoknak megfelelően képeznek. PÉLDA: a méter egyik decimális törtrésze a milliméter

19 mennyiség értéke Valamely konkrét mennyiség nagyságának kifejezése egy szám és egy egység szorzataként. PÉLDÁK: a) egy rúd hossza: 5,34 m vagy 534 cm b) egy test tömege: 0,152 kg vagy 152 g c) egy vízminta anyagmennyisége: 0,012 mol vagy 12 mmol (H2O). MEGJEGYZÉSEK: A mennyiség értéke lehet pozitív, negatív vagy nulla. Egy mennyiség értéke többféleképpen is kifejezhető. A dimenziótlan mennyiségek értékeit általában nevezetlen számmal szokás kifejezni. Egy egység és egy szám szorzataként nem kifejezhető mennyiség egy egyezményes referenciaskálára, vagy egy mérési eljárásra, vagy mindkettőre történő hivatkozással jellemezhető.

20 valódi érték Egy adott konkrét mennyiség definiciójának megfelelő érték. MEGJEGYZÉSEK: Ez egy olyan érték, amely egy tökéletes méréssel lenne megkapható. A valódi értékek természetüknél fogva meghatározatlanok. Mivel egy konkrét mennyiség definiciójának több valódi érték is megfelelhet, a valódi érték fogalma előtt az "a" határozott névelő helyett inkább az "egy" határozatlan névelő használatos.

21 mérőszám (mennyiségé) Egy mennyiség értékének és az érték kifejezésében használt egységnek a hányadosa. (megmutatja, hogy a mérendő mennyiségben a választott mértékegység hányszor van meg.) PÉLDÁK: az adott példákban a mérőszámok: a) 5,34 ; 534; b) 0,152; 152; c) 0,012; 12.

22 Mérőeszköz: A mérés elvégzésére szolgáló adott metrológiai tulajdonságú eszköz.

23 Mérés: Összehasonlító tervszerű tevékenység valamely mennyiség nagyságának jellemzésére a választott mértékegységben

24 Mérési módszer Elvek összessége, mellyel végrehajtjuk a mérést. Mérési eljárás magába foglalja a Módszert Mérőszemély tevékenységet mérőeszközt

25 Mérési módszerek csoportosítása A méret meghatározásásnak módja szeirnt Közvetlen (pl. tolómérő) Eltérés (különbség) Közvetett (számítással)

26 Eltérésmérés Pl. mérőórával, finomtapintóval való mérés Leolvasási érték: 0,001 mm Mérési tartomány: (+/-) 1 mm A keresett d méret: d=n+d Etalon (mérték) mérete: N

27 Közvetett mérési módszer A keresett méret: egyéb méretekből számításall meghatározható Pl. szögek meghatározása: a függ: (d1, d2, L) Alapfüggvény felírása:

28 Egyszerre mért elemek száma szerint Elemenként mérés (pl. 2 pont távolsága) Összetett mérés Kétpontos méréssel mutatható ki

29 Összetett mérési módszer Egyenidommal való összehasonlítás (pl. profilprojektoros mérés)

30 Ellenidommal való mérés (pl.: furatméret ellenőrzése idomszerrel) A jó minősítés feltétele: FH > D > AH

31 Leolvasott jel fajtája szeirnt Analóg Digitális

32 Mérés célja A mérési eredmény megadása Leolvasott érték nem azonos a mérési eredménnyel (lehet csupán eltérés érték) Mért érték nem azonos a mérési eredménnyel (számítással határozható meg eltérésmérésnél, illetve közvetett mérésnél, másrászt a mért érték tartalmazhat mérési hibákat) A mérési eredmény: a mért érték különböző hibáktól mentes értéke

33 Hosszmérő rendszerek: Egykoordinátás mérőrendszerek Kétkoordinátás mérőrendszerek Háromkoordinátás mérőrendszerek

34 Egykoordinátás mérőrendszerek: Egyértékű mértékek: Mérőhasábok Mérőcsapok Idomszerek: Mértékek Alakidomszerek Ellenidomszerek Határidomszerek

35 Többértékű méretmegtestesítők: Beosztásos mércék Acél mérőrudak Összehajtható mércék Mérőszalagok Mechanikai egykoordinátás mérőrendszerek: Tolómérők Mikrométerek Mérőórák Finomtapintók

36 Pneumatikus egykoordinátás mérőrendszerek: hosszmérők Térfogatmérésen alapuló hosszmérők Kisnyomású hosszmérők Nagynyomású hosszmérők Nyomáskülönbség-mérésen alapuló hosszmérők Sebességmérésen alapuló Villamos egykoordinátás mérőrendszerek: Villamos finomtapintók

37 Optikai elvű egykoordinátás mérőrendszerek: Finommérő okulárok Optikai finomtapintók Interferenciás finomtapintók Interferencia komparátorok Abbe-féle hosszmérő-gépek Univerzális hosszmérő-gépek Eppenstei-elvű univerzális hosszmérő- -gépek Lézeres útmérő-rendszerek

38 Kétkoordinátás mérőrendszerek: Elektronikus kétkoordinátás mérőrendszerek Mérőmikroszkópok Kétkoordinátás mérőműszerek Optikai elvű kétkoordinátás s mérőrendszerekm rendszerek Mérőmikroszkópok Mérőprojektorok Vetítős s szerszámmikroszk mmikroszkópok Kétkoordinátás s mérőműszerekm

39 Háromkoordinátás mérőrendszerek: Elektronikus háromkoordinátás mérőrendszerek Háromkoordinátás mérőgépek Optikai elvű háromkoordinátás s mérőrendszerekm rendszerek Háromkoordinátás s mérőgépekm

40 Tolómérő = mérőfelületek a = adott méretek

41 Tolómérő

42 Magasságm gmérő tolómérő és s irdaló

43 Mélységmérő tolómérő

44 Fogvastagság-mérő tolómérő

45 Mikrométer 1. Kengyel 2. MérőM támasztó felület let 3. MérőM mozgó (forgó) ) felület let 4. Egész és s 0,5mm- es osztás 5. Forgó dob 6. Nyomaték k (erő) korlátoz tozó 7. RögzR gzítő anya

46 Méretleolvasás

47 Mérőfelületek letek ellenőrz rzése síkps kpárhuzamos üveggel a. Sík S k nem párhuzamos felület let b. Konvex felület let c. Konvex felület let d. Hordóalak alakú felület let

48 Mikrométer kiegész szítők

49 Mikrométer típusok

50 Menetmérés mikrométerrel

51 Mérőórara

52 Menetorsós s mérőóram ra Fogasléces mérőóram ra

53 Mérőállvány kialakítások

54 Mérési hiba = mért érték előírt méret Jellegük szerint: Rendszeres hibák: ismételt mérési folyamatot ugyanolyan jelleggel befolyásolnak és torzítanak. Nagyságuk és előjelük állandó. A mért érték korrigálható. Mérési hiba = mért méret tényleges méret Tényleges méret = mért méret mérési hiba (korrigált méret) Véletlen hiba: vagy + vagy előjellel. Nem lehet konkrétan meghatározni a nagyságát és előjelét Bizonytalansági tartományt tudunk meghatározni Nem torzítják a mérés eredményét Durva hiba: Erős környezeti hatás vagy személyi

55 Mérési hibák Rendszeres hibák Véletlen hibák Durva hibák Körülírható okokon alapul Nem körülírhatk rható okokon alapul Elkerülhet lhető okokon alapul - mérésdinamika - elhajlás - osztáshiba shiba - hőmérséklet hatása - segédenergia kiesés - csapágyj gyjáték - zavaró feszülts ltség - hőmérséklet ingadozás - nyomásingadoz singadozás - parallaxis - figyelmetlenség - tévedés - hibás érintkezés - száll llítási sérüléseks sek - segédenergia változv ltozása

56 Eredetük szeirnt Mérőrendszer hibája: Mérték (mérőhasáb, beépített mérték) Műszerhiba: A műszer elemeinek gyártási pontatlansága Összeszerelési pontatlansága Kopása játék Segédberendezések hibája Környezeti hibák: Hőmérséklet eltérés (20 tól való eltérés) Mérőerő (mérőnyomás) hibája Nem megfelelő páratartalom, szellőzés Személyi hibák Figyelmetlenség Parallixis (leolvasási) hiba

57 A rendszeres hibák nagyságrendjének elemzése Állandó nagyságú hiba azonos körülmények között. Mérőműszerek hibái Hőmérséklet eltérés hibája Mérőerő okozta hiba

58 Műszerhibák Műszerelemek gyártási, szerelési hibái Kopás miatti játékok Abbe féle elv be nem tartásából adódó hiba: a mérendő mennyiségnek a mérce egyenes vonalú meghosszabbításában kell elhelyezkednie, és közvetlen mérést kell alkalmazni a pontos méréshez.

59 Tolómérő mérési hibája

60 ERNST ABBE a jénai és a göttingeni egyetemeken tanult Göttingenben doktorált 1861-ben, egy termodinamikai disszertációval ban Carl Zeiss felkérte Abbét néhány komolyabb optikai probléma megoldására ban feltalálta az apokromatikus lencserendszert a mikroszkóp számára. Ez a jelentős áttörés a mikroszkópok elsődleges és másodlagos torzítását is képes kiküszöbölni.

61 Hőmérséklet különbség okozta rendszeres hiba t mérési t 20 C 0 Pl. eltérésmérés esetén

62 H H t t L ( L L t) L (20) md ( t ) N ( t) A munkadarab hosszváltozása: Lmd md ( t ) Lmd md ( t 20 ) LN N H t ( t) LN ( t 20 ) Eltérés mérésre vonatkozó összefüggés L md Ha L md L N md ( t 20 ) L ( t 20 ) md Közvetlen mérésekre H t L N [ ( t 20 ) ( t 20 )] md md N N N N N md L N hőőtágulás együttható mérték hossza

63 Helytelen mérőerő okozta hiba Hertz képletek: Érintkezési belapulás különböző alakzatok között Sík gömb Gömb sík Henger sík Henger gömb Sík érintése gömb tapintóval 2 H p p d 1, [ m]

64 Rendszeres hibák összegzési törvénye Lineáris összegzés (előjelhelyesen) H H u H t H p A rendszeres hibával a mért érték korrigálható A korrigált (helyesbített) mért érték: X korr X mért H

65 Véletlen hibák tartományának meghatározása Sorozatmérési adatokból: n- mérési sorozat hossza (mérések száma) Statisztikai adatok számítása 1 n n i 1 Átlag: x xi xi az i-edik mért elem Ha n nagy, az átlag megközelíti a valódi értéket Medián (M) a mérési sorozat egyetlen adattal való jellemzésére használják Páratlan számú mérés esetén: M=0,14 0,12 0,13 0,14 0,15 0,17 Páros számú mérés esetén: M=0,14 (két középső átlaga) 0,12 0,12 0,14 0,14 0,15 0,17

66 Terjedelem: R a mért érték szóródásának ingadozásának jellemzésére Szórás: adott határok között hogyan ingadoznak a mért értékek Számítással: korrigált tapasztalati szórás 1 S n 1 Becsléssel (terjedelemből) Ha n<10 db mérés: R x max x min Ha n>>10, akkor a teljes sorozatot n nagyságú alcsoportokra kell osztani Pl.: 24 S db mérés: A R 4 db n =6 elemű csoport R n' n i 1 x x 2 i

67 Pontos méréseknél: Megbízhatóság valószínűsége: P=99,73 t=3 Pl.: db mért érték db a görbe alatti területben 17 db esik a határokon kívülre

68 Megbízhatósági határ: bizonytalansági tartomány. A mérési sorozatból ki lehet számítani azokat a +, - előjelű határokat, melyek között a véletlen hiba változik. x i t s

69 A mérés bizonytalansági tartománya Gauss-féle négyzetes összegzési mód: U i 2 ( h ) 2 ( t s hi a mérőműszer ismeretlen rendszeres hiba ( gyártó adja meg) s egyes mérések szórása t megbízhatósági szinthez rendelt valós szám Pl.: ha mérőhasábokból állítunk össze h1 h(eredő méretet, gyártási bizonytalanságok: h1, h2 h eredő ( h h ) ( 2) ) 2 ) h2

70 Gyakoriság A darabok ugyanazt az értéket veszik fel. Gyakorisági diagram = hisztogram

71 Terjedelem R Osztályközök száma: k Mérések száma: n x max x min Pl.: n=100 db mérés 10>k>4,64 k=7 Osztályköz szélessége: i n k 3 n R k

72 A mérési eredmény meghatározásának általános lépései 1. Leolvasott érték 2. Mért érték : xmért 3. Rendszeres hibák meghatározása H 4. Rendszeres hibákkal való korrigálás H 5. Mérési bizonytalansági tartomány meghatározása 6. Mérési eredmény felírása X korr X X mért x korr U

73 Mérési bizonytalanság meghatározása, ha a gyártó megadja a műszerszórást: S M Akkor a mérési bizonytalanság: U DE! Közvetett mérési módszer esetén: 1.Leolvasott értékek vagy egyéb ismert hosszméretek 2.Számított érték (mért) meghatározása - alapfv. felírása 2 2 (3 S M ) 3 S - fv. érték kiszámítása y M f ( x, z 1 1) 2

74 3. Rendszeres hiba meghatározása - hibafüggvény felírása - hiba számszerű számítása y 4. Korrigálás ykorr ymért y DE! Mérték hibája esetén: 5. Véletlen hiba tartományának (mérési bizonytalanságának) meghatározása: - hibafüggvény felírása - értéktartomány számítása y

75 6. Az eredmény Pl. szögérték beállítás ellenőrzéshez szinusz-vonalzóval H sin fv( H, L) L számított arcsin H L

76 Pl.: 30 -os dőlést kell beállítani sin 30 =0,5 H 0,5 H mm Rendszeres hiba meghatározásához hibafüggvény (az alapfüggvény parciális deriváltja) felírása: y x y H H y L L
