1 Swienty töltősorok Moduláris töltősorok: ahogyan az eladásai nőnek, úgy bővítheti a töltőgépsorát az igényeinek és a pénztárcájának megfelelően. Egyedi igényeknek megfelelően alakítják a termékeket. A Swienty az 1980-as évek eleje óta fejleszti és gyártja kíváló minőségű mézpalackozó gépeit. A céljuk mindig az volt, hogy a berendezéseket megbízhatóvá és könnyen kezelhetővé, használatukat egyszerűvé tegyék. A gépeiket szerte a világon használják az elégedett vásárlók. Az üzlet nemzetközi kiterjedtsége döntő fontosságúvá tette, hogy olyan megbízható gépeket gyártsanak, amik egyátalán nem, vagy alig szorulnak javításra. A töltő programjuk szintén könnyen kezelhető. Garantáljuk, hogy bármekkora automatizmusra van szüksége a töltősoron, találunk önnek megoldást a Swienty töltőrendszeren belül. A töltőrendszer egyediségét az adja, hogy kezdhet csak a palackozógéppel, és fejlesztheti a rendszert a növekvő igényeinek megfelelően. A töltőgépsor műanyag palackokhoz költségkímélő és kiváló teljesítményt nyújt. Ezzel a gépsorral óránként kb üveget tölthet meg, zárhat le és címkézhet fel. Skandinávia egyik legnagyobb palackozó üzeme, Jakobsen és Hvam 1985 óta a Swienty töltőgépsorát használja.

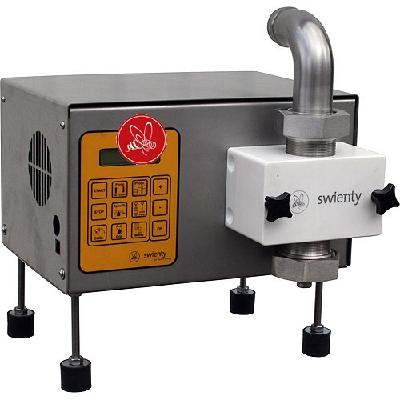

2 Cikkszám : Dana api Matic 1000 A fogaskerekes szivattyút egy vezérlő motor irányítja. A szivattyúfej élelmiszeripari minőségű műanyagból készült. A motort egy mikroprocesszor irányítja, amely tökéletes, cseppmentes működést tesz lehetővé. A töltősúlyt digitális kijelző mutatja, amit 10 grammtól 10 kilóig be lehet programozni. Maximum 10 töltőprogram menthető el. A programban beállítható a súly, a kalibrálási tényező és a töltőparaméterek. Mi több, a gép megszámolja a töltések mennyiségét. A sima töltésszám és a teljes mennyiség (kg vagy gramm) kijelezhető. A szivattyú módban a szivattyúzások mennyiségét mutatja. A gép nagy pontossággal dolgozik (+-1 grammig) és könnyen beállítható a különféle folyadékok kiszereléséhez. Ezzel a pontossággal el lehet kerülni a túltöltést. A szivattyú miatt a gép mindkét irányba egyaránt jól használható. A sebesség szabadon választható. A gép majdnem mindenféle folyadékot ki tud tölteni, különösen a viszkózusabbakat. Minden alkatrész, amely kapcsolatba kerül a kiszerelendő folyadékkal, vagy rozsdamentes acélból, vagy élelmiszeripari minőségű műanyagból készül, és könnyen kiszerelhető és tisztítható. Technikai adatok A gép típusa: számítógép által vezérelt fogaskerekes szivattyú. Töltősor: 10 ml ml (10 g gramm méz) A szivattyú teljesítménye: kb. 300 l/h Töltő kapacitás: 400 töltés/óra 370 ml-es üvegbe; 2000 töltés/óra 30 ml-es üvegbe Pontosság: <1% Áramforrások: 230V, 150 W vagy 115V, 150VA Súly: 18 kg Tartozékok: lábpedál, tömlő, alkatrészek, szórófej, adagoló Különálló tartozékok: minden alkatrész,amire szüksége lehet, állvány, szórófej a különféle folyadékokhoz, tartályok, töltőgarat Csomagolás: 1-1 db

3 Cikkszám : Dana api Matic 2000 Ez a töltőgép egy fogaskerekes szivattyú, mely élelmiszeripari minőségű műanyagból készült. Áramforrása egy alacsony feszültségű motor fogaskerekekkel. A motort számítógépes elektronika vezérli. A gép rendelkezik beépített elektronikus megszakító szerkezettel, ami biztosítja, hogy a folyadék ne csepegjen félre egy teljes kör kiszerelése után. A töltősúlyt szabadon beszabályozhatjuk 1 ml és 9999 ml közé, valamint a szivattyút beállíthatjuk a pontos súly/tömeg kijelzésére. Maximum 10 töltőprogram menthető el. A programban beállítható a súly, a kalibrálási tényező és a töltőparaméterek. A gép nagy pontossággal dolgozik (+-1 grammig) és könnyen beállítható szinte bármilyen folyadék kiszereléséhez. A gépet szivattyúzáshoz és töltéshez is használhatjuk. Minden alkatrész, amely kapcsolatba kerül a kiszerelendő folyadékkal, élelmiszeripari minőségű műanyagból készül. A gép szétszerelése és tisztítása egyszerű és könnyű. Technikai adatok A gép típusa: számítógép által vezérelt fogaskerekes szivattyú. Töltősor: 20 ml ml (25 g gramm méz) A szivattyú teljesítménye: kb. 300 l/h Töltő kapacitás: 550 töltés/óra 370 ml-es üvegbe; 2000 töltés/óra 30 ml-es üvegbe Pontosság: <1% Áramforrások: 230V, 150 W Súly: 18 kg Tartozékok: lábpedál, tömlő, alkatrészek, szórófej, adagoló Különálló tartozékok: alkatrészek, állvány, szórófej az alacsony viszkozitású folyadékokhoz

4 Cikkszám : Dana api Matic 2000 IBEX A szivattyúfej rozsdamentes acélból készült. A fej rendkívül viszkózus folyadékokhoz vagy olyan vegyianyagokhoz is használható, amelyek túl agresszívak a műanyag fogaskerekes szivattyúkhoz. Technikai adatok A gép típusa: számítógép által vezérelt fogaskerekes szivattyú. Töltősor: 20 ml ml (25 g gramm méz) A szivattyú teljesítménye: kb. 200 l/h Töltő kapacitás: 350 töltés/óra 370 ml-es üvegbe; 1500 töltés/óra 30 ml-es üvegbe Pontosság: <1% +/- 3g 750 ml esetében Áramforrások: 230V, 150 W Súly: 18 kg Tartozékok: lábpedál, tömlő, alkatrészek, szórófej, adagoló Különálló tartozékok: alkatrészek, állvány, szórófej az alacsony viszkozitású folyadékokhoz

5 Cikkszám : Dana api Matic 2000 Super -álló modell Az alapja a DaM 2000 modell, de külön adagoló vezérléssel rendelkezik. A fogaskerekes szivattyúk pozitív vízkiszorítású szivattyúk. Nem kell feltennie a mézet a töltőtartályba, mivel a szivattyú és az adagoló egység a talajon helyezkedik el és elvégzi a munkát ön helyett. Ez nagyon jó munkahelyzetet és a legnagyobb pontosságot biztosítja a gépkezelő számára.

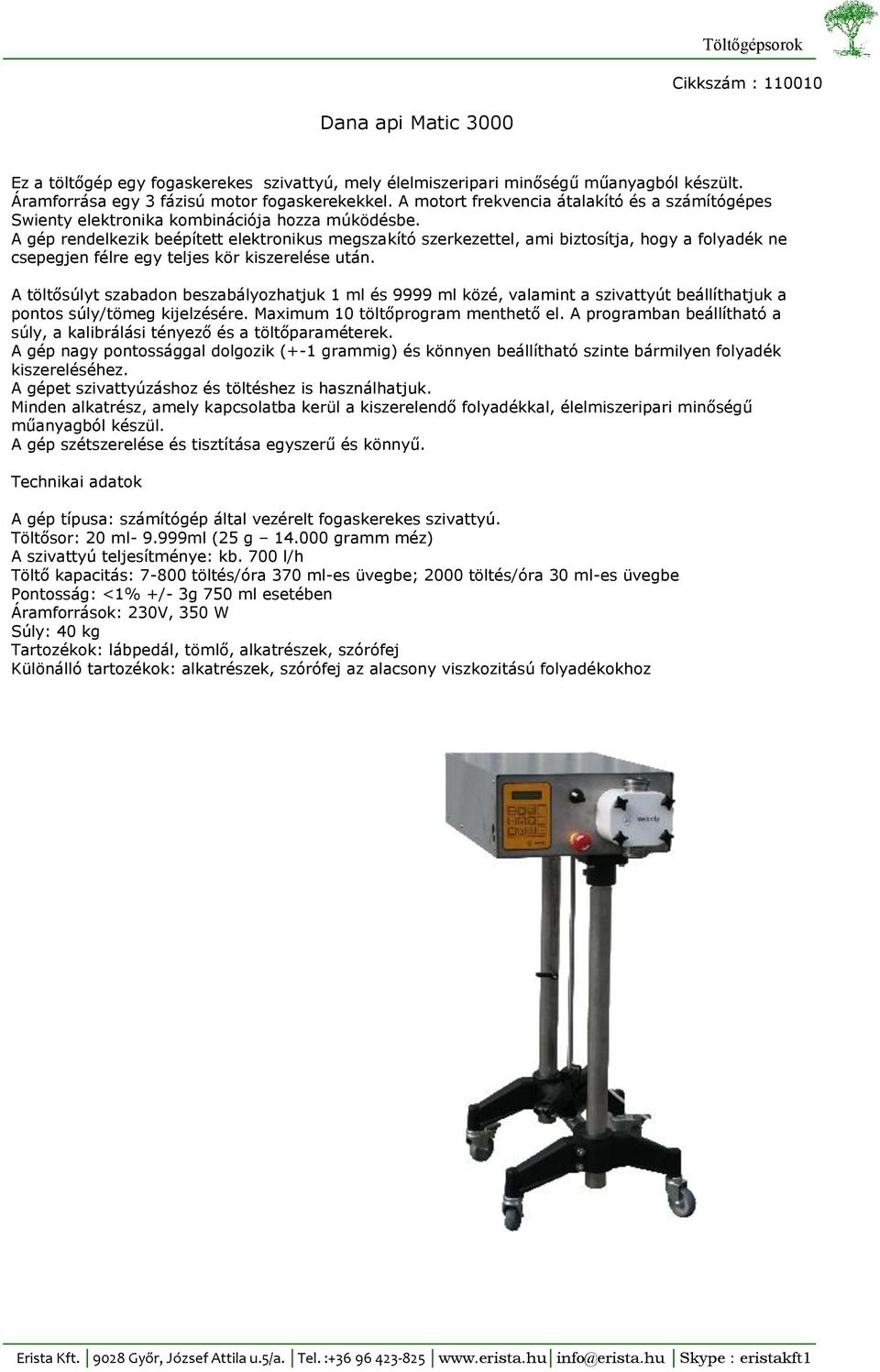

6 Cikkszám : Dana api Matic 3000 Ez a töltőgép egy fogaskerekes szivattyú, mely élelmiszeripari minőségű műanyagból készült. Áramforrása egy 3 fázisú motor fogaskerekekkel. A motort frekvencia átalakító és a számítógépes Swienty elektronika kombinációja hozza múködésbe. A gép rendelkezik beépített elektronikus megszakító szerkezettel, ami biztosítja, hogy a folyadék ne csepegjen félre egy teljes kör kiszerelése után. A töltősúlyt szabadon beszabályozhatjuk 1 ml és 9999 ml közé, valamint a szivattyút beállíthatjuk a pontos súly/tömeg kijelzésére. Maximum 10 töltőprogram menthető el. A programban beállítható a súly, a kalibrálási tényező és a töltőparaméterek. A gép nagy pontossággal dolgozik (+-1 grammig) és könnyen beállítható szinte bármilyen folyadék kiszereléséhez. A gépet szivattyúzáshoz és töltéshez is használhatjuk. Minden alkatrész, amely kapcsolatba kerül a kiszerelendő folyadékkal, élelmiszeripari minőségű műanyagból készül. A gép szétszerelése és tisztítása egyszerű és könnyű. Technikai adatok A gép típusa: számítógép által vezérelt fogaskerekes szivattyú. Töltősor: 20 ml ml (25 g gramm méz) A szivattyú teljesítménye: kb. 700 l/h Töltő kapacitás: töltés/óra 370 ml-es üvegbe; 2000 töltés/óra 30 ml-es üvegbe Pontosság: <1% +/- 3g 750 ml esetében Áramforrások: 230V, 350 W Súly: 40 kg Tartozékok: lábpedál, tömlő, alkatrészek, szórófej Különálló tartozékok: alkatrészek, szórófej az alacsony viszkozitású folyadékokhoz

7 Cikkszám : Dana api Matic Maxi adagológép Egy fogaskerék meghajtású erős motor hajtja a szivattyút. A szivattyú teljesítménye arányos a fordulattal, ami azt jelenti, hogy nagyon különböző viszkozitású folyadékokat lehet problémamentesen adagolni. Sőt, a Dana api Matic hatékony szivattyúként is használható. A motor sebessége és a szivattyú hatásfoka egy frekvencia átalakítóval szabályozható. A számítógép által vezérelt Swienty elektronikával pontosan és gyorsan beállítható az adag. Az adagoló kerekeken áll, a magasságot be lehet állítani egy emelő rendszer segítségével. A készüléket más méretű szivattyúval és különböző csepegés gátlóval is meg lehet rendelni. Az adagok mennyisége a szivattyúfej méretétől függ. 20 ml-7000 ml lehet (28 g 10 kg méz). Technikai adatok A gép típusa: számítógép által vezérelt szivattyú pneumatikusan záródó szórófejjel Töltősor: 20 ml ml (28 g gramm méz) Teljesítménye: 2000 l/h Töltő kapacitás: 1800 töltés/óra 375 ml-es üvegbe Pontosság: <1% +/- 3ml 750 ml esetében Áramforrások: 230V, 1800 W Elektronika: swienty adagoló elektronika, frekvencia átalakítóval a sebesség szabályozáshoz Súly: 85 kg Tartozékok: lábpedál, tömlő, alkatrészek, szórófej, állítható magasságú állvány Különálló tartozékok: egyéb alkatrészek

8 Cikkszám : Dana api dugattyús töltőgép Ez a professzionális töltőgép egy dugattyús szivattyú, amit erős fogaskerekes motor működtet. A súlyt egy excentrikus kerékkel szabályozhatjuk be. A dugattyú végén egy dupla forgófej vált a töltési és a szivattyúzási folyamat között és biztosítja, hogy a folyadék ne csepegjen félre kiszerelés közben. A töltősort (70/750 ml) az excentrikus kerék forgási átmérőjének megadásával állíthatjuk be. A motor 230 V-os áramforrásról kapja az áramot és frekcencia átalakító szabályozza. A frekvencia átalakító eszközeivel beállítható a töltési sebesség, és az egy óra alatt megtöltendő üvegek száma, az egyéni igényeknek megfelelően. A kiszerelési kör: egy lábpedál használatával irányíthatja a kört, vagy indítsa el elektronikusan. Minden alkatrész, amely kapcsolatba kerül a kiszerelendő folyadékkal, rozsdamentes acélból készül. A gépet egyszerű szétszerelni, valamint tisztítani. A töltőgép rögzített állványonon helyezkedik el, amelynek magasságát kézzel lehet szabályozni. Igény szerint kisebb dugattyús modellek is kaphatóak. Technikai adatok A gép típusa: dugattyú - motor Töltősor: 70 ml- 750 ml (100 g 1050 gramm méz) Teljesítménye: üveg/óra Töltő kapacitás: töltés/óra 370 ml-es üvegbe; 2000 töltés/óra 30 ml-es üvegbe Pontosság: <1% +/- 3ml 750 ml esetében Áramforrások: 230V, 600 W Súly: 75 kg Tartozékok: magasság beállító eszköz Különálló tartozékok: alkatrészek, szórófej az alacsony viszkozitású folyadékokhoz

9 Cikkszám : DAM2000 Töltőállomás 1m-es asztallal + töltővel Teljes töltőállomás, ami egy DANA api MATIC és egy automata töltőasztal kombinációjából áll. A töltőállomás kerekes lábakon áll, amiknek a magassága állítható. A töltőgép függőlegesen és vízszintesen is felszerelhető, a különbőző üvegméretekhez igazítva. Töltőasztal: forgóasztal elektromos kapcsolóval és töltőgép. Asztalfedél: rozsdamentes acél asztalfedél, 100 cm-es átmérő, beállítható magasság Techikai adatok: Gép: számítógép által vezérelt fogaskerekes szivattyú Töltősor: 20 ml ml (25 g gramm méz) Teljesítménye: 300 l/h Töltő kapacitás: 550 töltés/óra 370 ml-es üvegbe, 2000 töltés/óra 30 ml-es üvegbe Pontosság: <1% +/- 3ml 750 ml esetében Áramforrások: 230V, 150 W Súly: 100 kg Csomagolás: 1 szett Tartozékok: lábpedál, tömlő, alkatrészek, szórófej Különálló tartozékok: egyéb alkatrészek, állvány, szórófej a kevésbé viszkózus folyadékokhoz

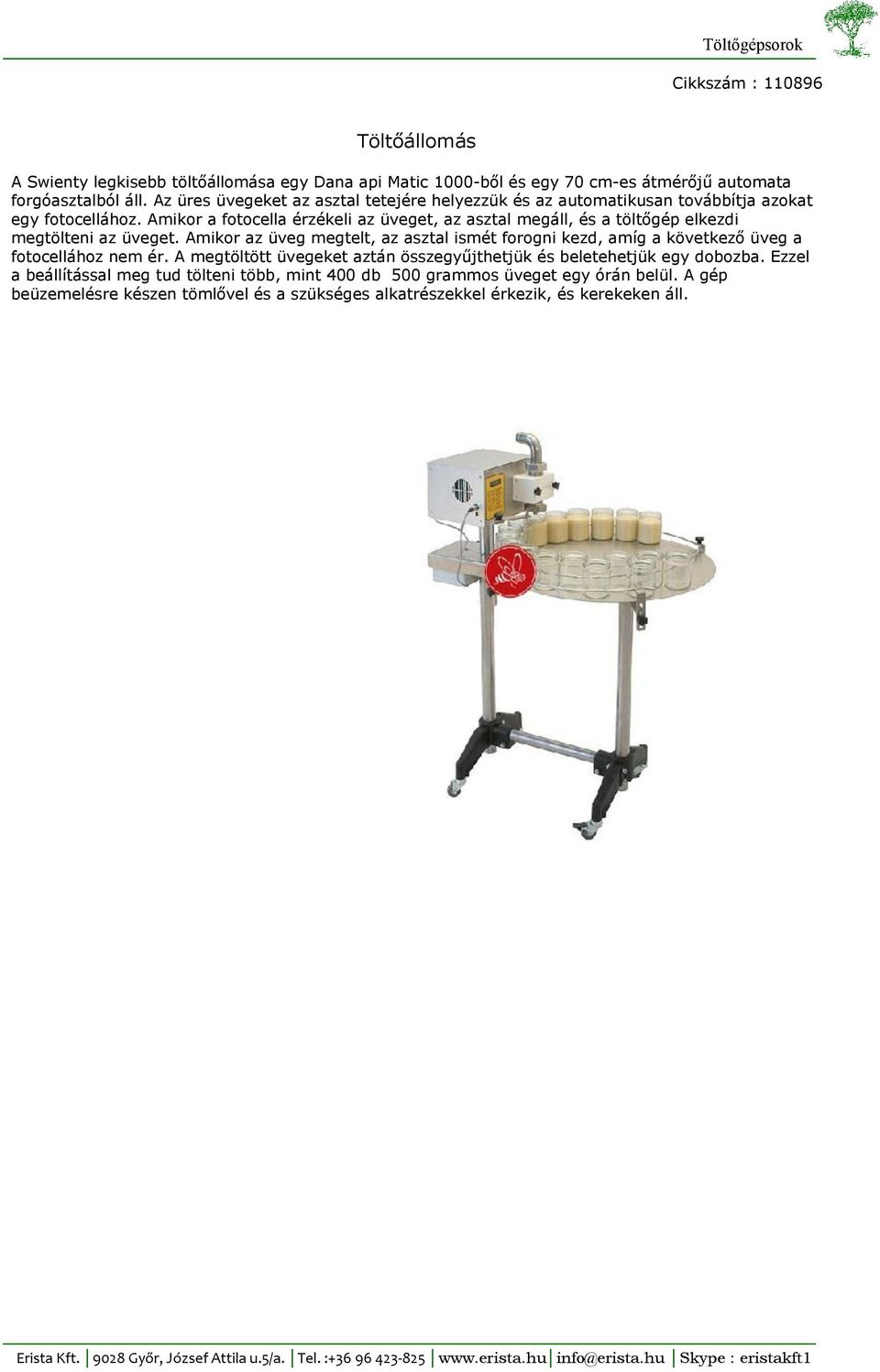

10 Cikkszám : Töltőállomás A Swienty legkisebb töltőállomása egy Dana api Matic 1000-ből és egy 70 cm-es átmérőjű automata forgóasztalból áll. Az üres üvegeket az asztal tetejére helyezzük és az automatikusan továbbítja azokat egy fotocellához. Amikor a fotocella érzékeli az üveget, az asztal megáll, és a töltőgép elkezdi megtölteni az üveget. Amikor az üveg megtelt, az asztal ismét forogni kezd, amíg a következő üveg a fotocellához nem ér. A megtöltött üvegeket aztán összegyűjthetjük és beletehetjük egy dobozba. Ezzel a beállítással meg tud tölteni több, mint 400 db 500 grammos üveget egy órán belül. A gép beüzemelésre készen tömlővel és a szükséges alkatrészekkel érkezik, és kerekeken áll.

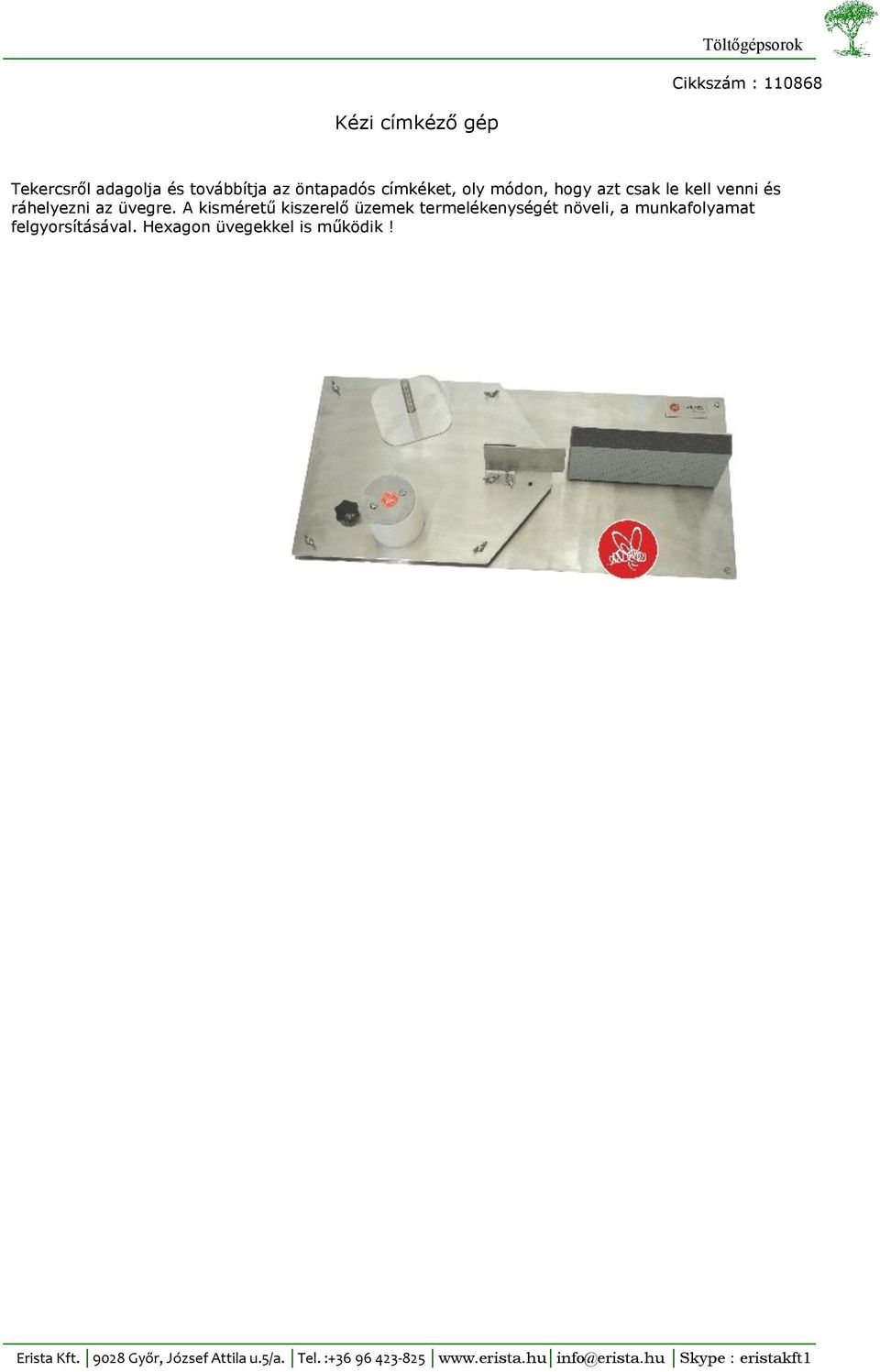

11 Cikkszám : Kézi címkéző gép Tekercsről adagolja és továbbítja az öntapadós címkéket, oly módon, hogy azt csak le kell venni és ráhelyezni az üvegre. A kisméretű kiszerelő üzemek termelékenységét növeli, a munkafolyamat felgyorsításával. Hexagon üvegekkel is működik!

12 Cikkszám : Kézi üveglezáró eszköz Tegye rá a tetőt, helyezze az eszköz alá, húzza le a kart, s a tető rácsavarodik. Ez a legjobb tető-lezáró/ráerősítő, csuklókímélő eszköz!

13 Cikkszám : /55 70 / 100 cm-es átmérőjű automata forgóasztal vezetékes/optikai érzékelővel, állítható sebességgel Az automata forgóasztal kiváló megoldás a töltőüzem termelékenységének növelésére. Az asztal terelősínnel felszerelt rozsdamentes tetővel van ellátva, amely 2 részre osztja az asztalt : az egyik az ún. töltő-rámpa, a másik pedig az ún. gyűjtő-terület. Az asztalt magasítással és kerekes változatban is szállítjuk. Az asztal természetesen illeszthető a piacon található töltő gépsorokhoz. Az üveggyűjtő asztalok 70 cm-es és 100 cm-es átmérőjű változatban, vezetékes, vagy optikai érzékelővel is rendelhetők automata forgóasztal 100-as átmérővel, optikai érzékelővel automata forgóasztal 70-es átmérővel, vezetékes érzékelővel a automata forgóasztal 70-es átmérővel, optikai érzékelővel Cikkszám méret(cm) Üvegméret ( mm) sebesség teljesítmény súly (kg) átm.100/m83 átm.30, m V/110V/50W 60 átm. 115, m190 Rpm átm.70/m83 átm. 30,m V/115V/40W 28 átm. 119, m190 Rpm m=magasság

14 Cikkszám : DANA api 100 cm-es átmérőjű üveggyűjtő forgóasztal Ez a forgóasztal ideális a nagyobb töltőgépsorokhoz. A megtöltött üvegek egy szállítószalagról az asztalra kerülnek, majd összegyűlnek az asztal közepén. Haxagon üvegekhez is használható. Technikai adatok Géptípus: forgó gyűjtóasztal Rozsdamentes acélból készült asztallap Átmérő: 100 cm Magasság: 83 cm a talajtól az asztallapig. Egyéb méret is lehetséges megrendelésre. Üvegméretek: min. 30 mm átmérőjű magasság 30, maximum 120 mm-es átmérőjű magasság 170 (mm) Forgási sebesség: különféle sebesség, egészen 12 forgás/percig Áramforrás: 230 V vagy 110V, 25W Súly: 60 kg

15 Cikkszám : DANA api 70 cm-es átmérőjű üveggyűjtő forgóasztal Ez a forgóasztal ideális a nagyobb töltőgépsorokhoz. A megtöltött üvegek egy szállítószalagról az asztalra kerülnek, majd összegyűlnek az asztal közepén. Haxagon üvegekhez is használható. Technikai adatok Géptípus: forgó gyűjtőasztal Rozsadmentes acélból készült asztallap Átmérő: 70 cm Magasság: 83 cm a talajtól az asztallapig. Egyéb méret is lehetséges megrendelésre Üvegméretek: min. 30 mm átmérő 30 mm magasság, maximum 115 mm-es átmérő (mm) magasság Forgási sebesség: különféle sebesség, egészen 20 forgás/percig Áramforrás: 230 V vagy 110V, 25W Súly: 35 kg/1 m3

16 Cikkszám : Szállítószalag Az üvegek az adagolóasztalról a szállítószalagra kerülnek. A szállítószalag addig szállítja őket, amíg egy fotocella nem érzékeli az üvegeket. Ekkor megáll, és a töltőgép beindul. Amikor a szakasz készen van, a töltőgép kész jelet ad a szállítószalagnak, ami továbbmegy a következő üveg érzékeléséig. Technikai adatok Géptípus: szállítószalag adagoló sínnel Fotocella és elektronikus szabályozók a töltőgéphez Szintetikus anyagú, laminált szalag 12x105 cm Üvegméretek: 30 mm-es átmérő- 30 mm-es magasság; 120-as átmérő 170 mm magasság Adagolósebesség: 6m/perc Motor: 230V-os motor fogaskerékkel, 70VA Áramforrás: 230V, 100W Magasság: 83 cm a szalagig vagy igény szerint változó Súly: 48 kg

17 Cikkszám : Tetőosztályozó gép A tetőosztályozó egy tartály ferdeszögben egy állványra helyezve. Fogaskerekű motorral, egy kis forgóasztallal, és pneumatikával felszerelt. Megtölti a tartályt tetőkkel, majd szortírozás után a tetők, a megfelelő oldalukkal felfelé, egy ferde folyosón keresztül a tetőszerelő gépbe kerülnek. Amikor a folyosó megtelt, automatikusan megáll. Amikor a folyosó majdnem üres, az osztályozási folyamat ismét elkezdődik. Technikai adatok Géptípus: mechanikus pneumatikus tető-osztályozó gép Teljesítmény: 3000 tető/óra Tartályméret: 730 mm átmérő, 500 mm magas, 150 tető fér bele Elektronika: A töltőfolyamat optikai felügyelete Légnyomás: 6-8 bar, kb. 150 l/h Áramfogyasztás: 45W Áramforrás: 230 V, 60W Súly:45 kg

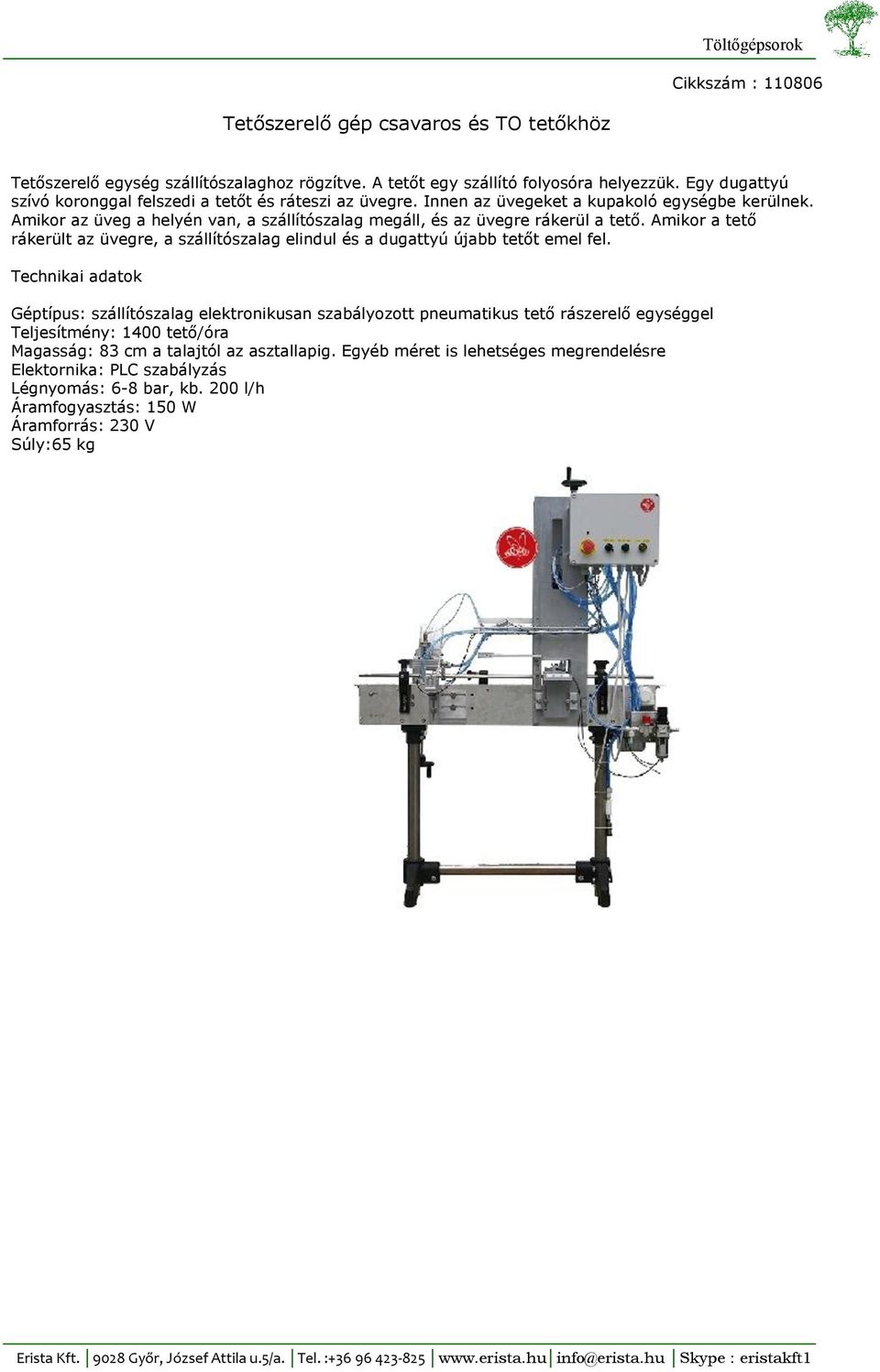

18 Cikkszám : Tetőszerelő gép csavaros és TO tetőkhöz Tetőszerelő egység szállítószalaghoz rögzítve. A tetőt egy szállító folyosóra helyezzük. Egy dugattyú szívó koronggal felszedi a tetőt és ráteszi az üvegre. Innen az üvegeket a kupakoló egységbe kerülnek. Amikor az üveg a helyén van, a szállítószalag megáll, és az üvegre rákerül a tető. Amikor a tető rákerült az üvegre, a szállítószalag elindul és a dugattyú újabb tetőt emel fel. Technikai adatok Géptípus: szállítószalag elektronikusan szabályozott pneumatikus tető rászerelő egységgel Teljesítmény: 1400 tető/óra Magasság: 83 cm a talajtól az asztallapig. Egyéb méret is lehetséges megrendelésre Elektornika: PLC szabályzás Légnyomás: 6-8 bar, kb. 200 l/h Áramfogyasztás: 150 W Áramforrás: 230 V Súly:65 kg

19 Cikkszám : Címkéző gép egy adagoló automatával Ezt az ipari címkéző rendszert henger üvegekhez tervezték 3 féle címke és felírat nyomtatására. Az öntapadós címkéket a címketekercsről a címkeadagoló adagolja, és egy speciális nyomóhenger simítja az üvegre. A gép nagyon sokféle címkéző munkára alkalmas: tető vagy also címkézéshez, dátum/ lejárat nyomtatáshoz, lezáró címkék készítéséhez, illetve rendelhetők speciális nyomótekercsek a hexagon üvegekhez. A gép beállítható bármilyen üvegre illő címke készítéséhez. Technikai adatok: Teljesítmény: max címke/óra Címke magasság: mm Címke szélesség: mm Termék magassága: mm Termék átmérő: mm Áramforrás: 230 V Áramfogyasztás: 400 W Súly: 105 kg

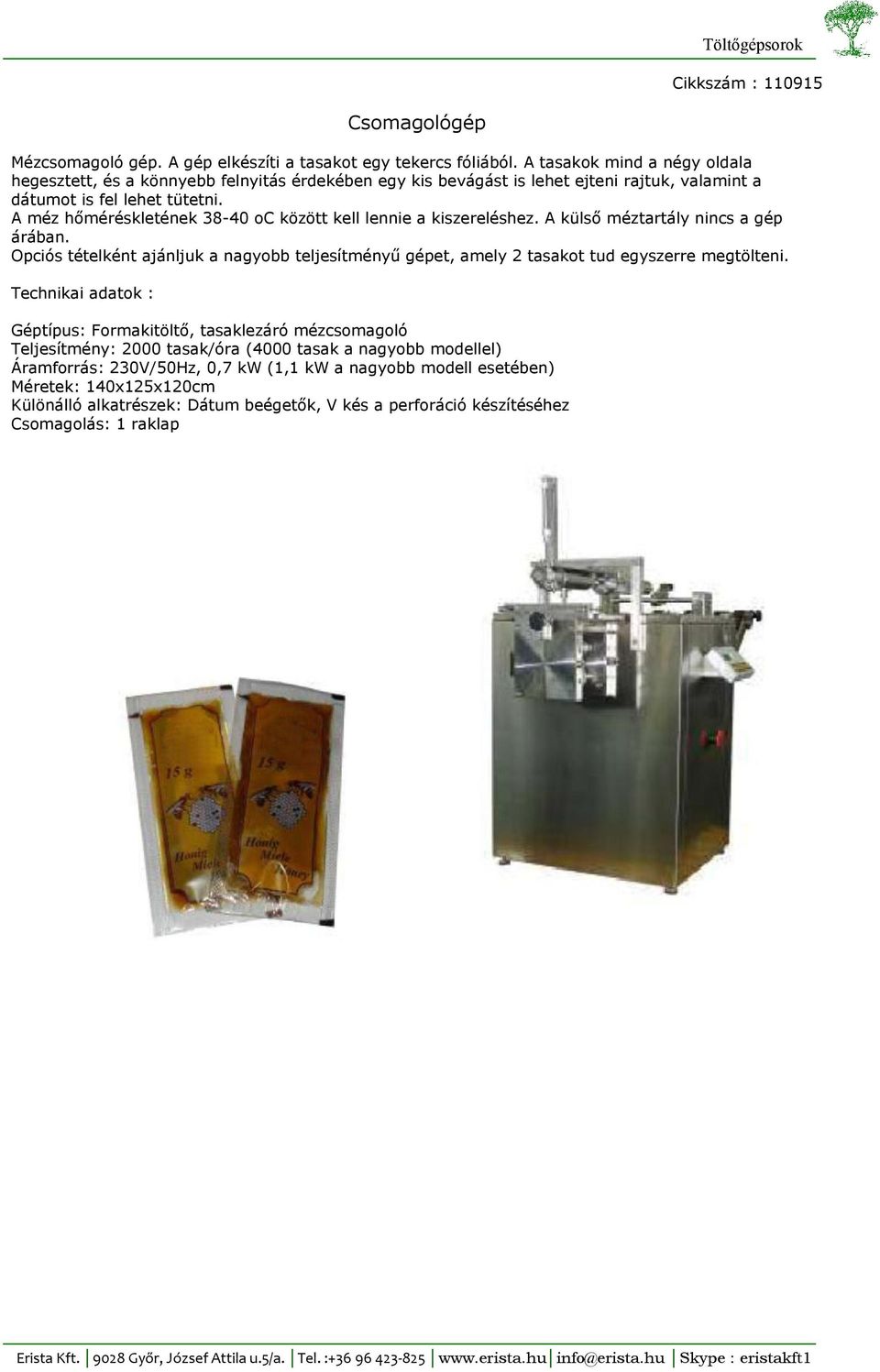

20 Cikkszám : Csomagológép Mézcsomagoló gép. A gép elkészíti a tasakot egy tekercs fóliából. A tasakok mind a négy oldala hegesztett, és a könnyebb felnyitás érdekében egy kis bevágást is lehet ejteni rajtuk, valamint a dátumot is fel lehet tütetni. A méz hőméréskletének oc között kell lennie a kiszereléshez. A külső méztartály nincs a gép árában. Opciós tételként ajánljuk a nagyobb teljesítményű gépet, amely 2 tasakot tud egyszerre megtölteni. Technikai adatok : Géptípus: Formakitöltő, tasaklezáró mézcsomagoló Teljesítmény: 2000 tasak/óra (4000 tasak a nagyobb modellel) Áramforrás: 230V/50Hz, 0,7 kw (1,1 kw a nagyobb modell esetében) Méretek: 140x125x120cm Különálló alkatrészek: Dátum beégetők, V kés a perforáció készítéséhez Csomagolás: 1 raklap

21 Töltőállomás szállítószalaggal A töltőállomás egy állványon álló DANA api MATIC-ból, két forgóasztalból és egy szállítószalagból épül fel. Ideális kezdeti felszerelés, amennyiben fejleszteni szeretné a csomagolási lehetőségeit, mivel a későbbiekben egyszerűen bővíthető pl. egy tetőrácsavaró vagy címkéző géppel. Összehasonlítva az automata forgóasztalokkal, ennek az összeállításnak nagyobb az átfutási ideje. Az összeállítás különféle töltőgépekből és forgóasztalakból kialakítható.

22 Teljes töltőgépsor Működése: A gépkezelő üres üvegeket helyez egy egy méteres átmérőjű forgóasztalra. Ezen az asztalon az üres üvegek elrendeződnek és automatikusan tovább haladnak a kijárat felé, ahonnan egy szállítószalagra kerülnek. A szállítószalag amit könnyű leszerelni a tisztításhoz továbbítja az üvegeket egy érzékelő felé. Amint az érzékelő egy üres üveget érzékel, a szállítószalag megáll, és a töltőgép beindul. A töltőgép a kívánt mennyiséghez képest +/- 1-2 g pontossággal adagolja a mézet, és jelet küld a szállítószalagnak, amikor az üveg megtelik. Ekkor a szállítószalag továbbítja a következő üveget a töltőgéphez, és a folyamat megismétlődik. A megtöltött üvegek egy tetőrácsavaró készülék alá kerülnek, ami ráteszi, majd szorosan rácsavarja a tetőt az üvegre. Ezek után az üvegek egy címkézőgéphez érnek, ami fel tudja címkézni a tetőket vagy akár az üvegek oldalát is. Végül a megtöltött üvegek egy másik forgóasztalon gyűlnek össze, ahonnan könnyen dobozokba csomagolhatók, vagy raklapra tehetők. Ez a töltőgépsor 1800 üveget tud megtölteni egy óra leforgása alatt. A sort úgy tervezték, hogy egy egységként működjön, elektronikusan összekapcsolva a központi vezérléssel, hogy a gépsor egyszerre induljon be és álljon le. A gépsor a következő egységekből áll: 1. Üveg csoportosító asztal 2. Szállítószalag 3. Motoros töltőgép 4. Tetőrácsavaró gép 5. Címkézőgép 6. Üveggyűjtő asztal Teljesítmény Méret Levegő-felhasználás Áramforrás/fogyasztás 1800 üveg/óra 6,5 m2, hossz.: 7m 6-8 bar, 600l/óra 230V/1200W
